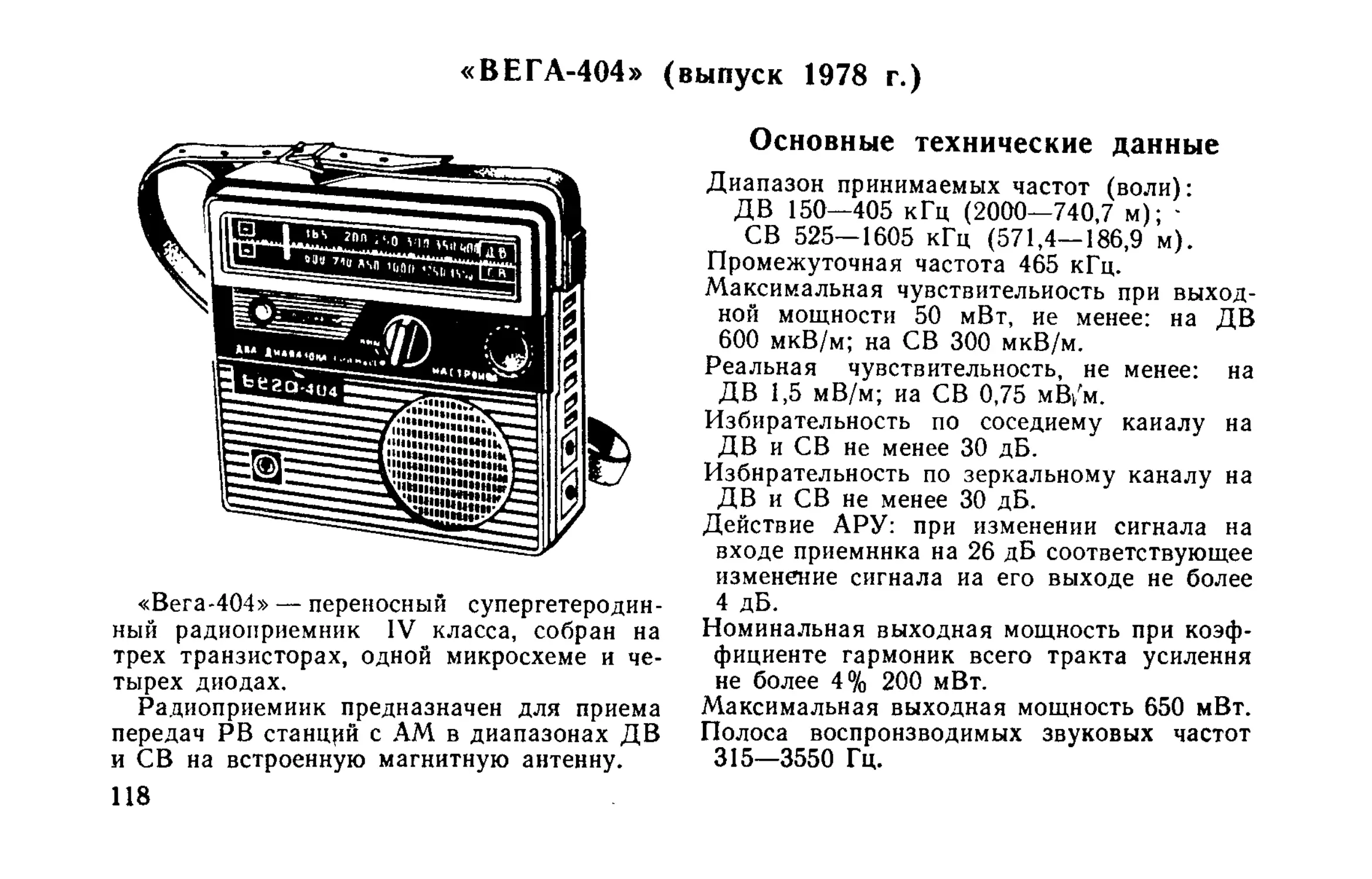

«ВЕГА-404» (выпуск 1978 г.)
«Вега-404» — переносный супергетеродин-
ный радиоприемник IV класса, собран на
трех транзисторах, одной микросхеме и че-
тырех диодах.
Радиоприемник предназначен для приема
передач РВ станцрй с AM в диапазонах ДВ
и СВ на встроенную магнитную антенну.
118
Основные технические данные
Диапазон принимаемых частот (воли):
ДВ 150—405 кГц (2000—740,7 м); -
СВ 525—1605 кГц (571,4—186,9 м).
Промежуточная частота 465 кГц.
Максимальная чувствительность при выход-
ной мощности 50 мВт, не менее: на ДВ
600 мкВ/м; на СВ 300 мкВ/м.
Реальная чувствительность, не менее: на
ДВ 1,5 мВ/м; на СВ 0,75 мВ/м.
Избирательность по соседнему каналу на
ДВ и СВ не менее 30 дБ.
Избирательность по зеркальному каналу на
ДВ и СВ не менее 30 дБ.
Действие АРУ: при изменении сигнала на
входе приемника на 26 дБ соответствующее
изменение сигнала на его выходе не более
4 дБ.
Номинальная выходная мощность при коэф-
фициенте гармоник всего тракта усиления
не более 4% 200 мВт.
Максимальная выходная мощность 650 мВт.
Полоса воспроизводимых звуковых частот
315—3550 Гц.
Среднее звуковое давление в полосе вое-,
производимых звуковых частот не менее
0,25 Па.
Источник питания: две батареи типа 3336Л
или «Свет-1» (шесть элементов типа 336).
Напряжение питания 9,0 В.
Ток, потребляемый приемником, при отсут-
ствии сигнала не более 15 мА.
Работоспособность приемника сохраняется
при снижении напряжения батареи пита-
ния до 4,0 В.
Габаритные размеры 175X164X60 мм.
Масса 1 кг.
Принципиальная электрическая
схема
Входная цепь. Катушки входных контуров
СВ L1 и ДВ L3 и соответствующие им
катушки связи L2 и L4 намотаны на
ферритовом стержне магнитной антенны
(рис. 1.117). Для лучшего подавления по-
бочных каналов приема в диапазоне ДВ ка-
тушка входного контура СВ замыкается на-
коротко через конденсатор С6. При работе
приемника в диапазоне СВ катушка вход-
ного контура ДВ замыкается накоротко.
Связь входных контуров ДВ и СВ с транзи-
стором VT2 — преобразователем частоты —
индуктивная.
Внешняя антенна к входным контурам
подключается через конденсатор С1.
Преобразователь частоты выполнен на
транзисторе VT2. Гетеродин выполнен по
индуктивной трехточечной схеме. Нагрузкой
преобразователя частоты служит двухкон-
турный полосовой фильтр L9, С16 и L10,
С18 с емкостной связью между контурами
(С 17). Связь полосового фильтра с первым
каскадом УПЧ индуктивная {L11).
Для стабилизации амплитуды напряже-
ния гетеродина при снижении напряжения
источника питания питание базовой цепи
транзистора VT2 осуществляется стабили-
зированным напряжением от опорного дио-
да VD1.
Усилитель ПЧ и детектор. Двухкаскадный
УПЧ собран на транзисторах VT4 и VT5.
Первый каскад УПЧ выполнен по резонанс-
ной схеме. Нагрузкой его служит контур
ПЧ L12, С21, настроенный на частоту
465 кГц. Связь со вторым каскадом УПЧ
индуктивная (L13). Второй* каскад УПЧ
апериодический (резистивный). Напряжение
сигнала ПЧ через разделительный конденса-
тор С26 подается на детектор.
Детектор сигнала AM выполнен по схеме
диодного интегратора на кремниевых дио-
дах VD7 и VD8. Нагрузкой детектора слу-
жит переменный резистор регулятора гром-
кости R16.
Для автоматической регулировки усиле-
ния используется постоянная составляющая
тока диодов детектора, с помощью которой
регулируется базовый ток транзистора VT4
первого каскада УПЧ. Напряжение АРУ
снимается с выхода детектора и подается
через фильтр RIO, С19 и катушку L1 на ба-
зу транзистора VI '4. Для более эффектив-
ной работы АРУ г 1 схеме радиоприемника
применяется втора я цепь АРУ, состоящая
из ^иода VD3 и ре зистора R6.
Усилитель 34 сс >браи на микросхеме DA1.
Конденсатор С22 t шляется элементом фильт-
ра. Элементы R26 , R27, С38 и С39 образу-
ют цепь обратно! i связи, обеспечивающей
устойчивую работ у УЗЧ.
Усиление микр осхемы DA1 регулируется
изменением значе :ния обратной связи с по-
мощью подстрое' 1ного резистора R28. Регу-
лировка и усташ эвка тока покоя оконечных
каскадов микросхемы DA1, а также устра-
нение искажени й типа «ступенька» осуще-
ствляются с noN гощью резистора R25.
Для обеспече ния устойчивой работы ра-
диоприемника и исключения влияния микро-
схемы на ВЧ тракт на входе УЗЧ после ре-
зистора регуля' гора громкости R16 включен
активный филы гр, состоящий на /?С-элемеи-
тов R18, R19, f 122, R23, С34, С35 и СЗЗ. На-
грузкой УЗЧ с :лужит динамическая головка
громкоговорителя В1 типа 0.5ГД-37 с со-
противлением звуковой катушки 8 Ом.
Для индивидуального прослушивания про-
грамм в радис «приемнике предусмотрена воз-
можность под ключения через гнездо ХЗ ма-
логабаритной: > телефона типа ТМ-4. При
подключении телефона громкоговоритель ав-
томатически (отключается.
Режимы ра боты транзисторов по перемен-
ному току пр иведены в табл. 1.25.
Таблица 1.25
Уровни и апряжений сигнала в тракте усиления радиоприемника «Вега-404»
Контроль- ная точка	Н (апряжение сигнала	Условия измерения
База VT2 База VT4 База VT5	3—7 мкВ 3 0—70 мкВ 1 ,3—3,5 мВ	{/вых = 0,63 В; Ян=8 Ом; РГ-- max; /==465 кГ ц; m = 30%; F— = 1000 Гц
Вход DA1 (вывод 4/	3—5 мВ	{/вых = 1,3 В; /?н = 8 Ом; Р Г — max; F= 100 0 Гц Чувствите'ль1 ность УЗЧ регулируется резистором R28
Примечание. Напряжение г етеродииа на эмиттер е VT2 иа ДВ 100—130 и на t СВ 100— 120 мВ.
Конструкция и детали
Корпус: радиоприемника изг отовлен из
цветного ударопрочного полистирола и со-
стоит из трех частей: передне й, средней и
задней. Шкала и органы управления; ручка
настройки приемника, ручка регулятора
громкост и и кнопка подсветк .и шкалы рас-
119
8
BJOWk
XI
I/J S1
=т= 17
81
Зк
LI 12 0,033
C3_
0/15
CIO
L3\lk1VW
SI
00300
оз НН—Г
07 _к_
10~^/25
12 k
JE&C5150
£03	4= а
5/285	08 6/25
03 —
L АВ ±
CI2
15 16	_
18
16
10
Схема переключателя
, диапазонов
1 3 5 7 3 1113 1517
О О О о о о о о о
оП& о о 7b о
I 6 6 8 18 121016 18
К6в,2к
VD3
8Д521Г\
3-1пкЪ г-
„I ।
83
Юк
82
5,1 к
kt
80100V1
015
0,022 -I-
т
813156
Л Л
>и,а
185
17,3
A X2 6
-»
xo
Х5
.08


817120
cis
820 20
CllOJ
0,01
w
Vi
ып\
’>30-70niA
{4
77__	t
кпознчо
032
~S0fi
CJ6C18_
~nosio
03/+_
~50Д~
_________028J81S
820 КД521Г 0700 Юк
wr——]1,1
ого X га я?
0,022 у ^310
а 813
аж
А ±027
т j£®J
to Г07
i83J,6K
028 0,033
ie>>'8/2fffCt8№
5)1 V.13 020 в 2,7K
xs
VAI
~з-5ив
B281k\
0005,0
Ий
\ 0,01
0,638
^13Г~\
XV

811 ЗДк
иге
87315В
025
0Д22'
Обозначение и расположение Выводов
виовов, транзисторов, микросхемы
3 8
7ГР2А-8 вкэ
КТ315А
12
emsm
818 пн
IpK.'Ai-
пооии
\8I32,0k
1 a#ii
823
0.7k
Ы7 L;
г«
037Ю0,0
~826Ю
038
0,068
н
й® Чн
J 0330,068
тлю
3\(0)
Ряс. 1.117. Принципиальная алектпическая схема радиоприемника <Вега-40а»
Рис. 1.118. Электромонтажная схема печатной платы радиоприемника «Вега-404»
положены на передней лицевой панели, а
гнезда для подключения малогабаритного
телефона и внешнего источника питания —
на правой боковой стенке корпуса. На сред-
ней части корпуса крепится ремень для пе-
реноски приемника. На задней стенке кор-,
пуса размещены ручка переключателя диа-
пазонов, гнездо для подключения внешней
антенны и крышка отсека источника пита-
ния. Внутри корпуса на передней части
крепятся динамическая головка громкогово-
рителя, верньерно-шкальное устройство, пе-
чатная плата и отсек для источника пита-
ния. Печатная плата изго товлеиа из фольги-
рованного гетинакса. На ней смонтированы
узлы и деТали схемы радг: юприемника. Элек-
тромонтажная схема печ; (тной платы пока-
зана на рис. 1.118.
Катушки входных кон гуров диапа зонов
ДВ и СВ намотаны на п; тастмассовых кар-
касах и размещены на фе] эритовом стержне
марки 400НН длиной 140 и t диаметром 8 мм.
Катушки контуров гетерод нна намотаны на
четырехсекционных карка сах. Настраива-
ют их подстроечными фер{ жтовыми сердеч-
никами марки 400НН диам (етром 2,8 и дли-
ной 14 мм. Катушкн конт) 'ров ПЧ намота-
ны на трехсекционных кар: касах. помещены
Антенна ДВ и СВ
Катушки гетеродина
Катушки ФПЧ
Рис. 1.120. Распайка выводов катушек контуров
(вид снизу) радиоприемника «Вега- 404»
Рис. Г.119. Кинематическая схема верньерного уст-
ройства радиоприемника «Вега-404»
121
Таблица 1.26
Намоточньк; данные катушек контуров радиоприемника <Вега-404»
Катушка	Ооозна- । меиие | по схеме	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктивность, мкГн (цвет мар’ кнровки)
Антенная СВ	1L1	1—2	ПЭВ-1 0,18	72	340±10%
Катушка связи	L2	3—4	ПЭВ-1 0,18	7	—
Антенная ДВ	L3	1—2	ПЭВ-1 0,18	(36X6)4-30	2760±10%
Катушка связи	L4	3—4	ПЭВ-1 0,18	23
Гетеродинная CFJ	L5	1-2 .	ПЭВ-1 0,1	29X4	160±10%
Катушка связи	L6	3—4—5	ПЭЛ О 0,1	3,54-14-4,5	(без маркировки)
Гетеродинная Д<В	L7	1—2	ПЭВ-1 0,1	48X4	475±10%
Катушка связи	L8	3—4—5	ПЭЛО 0,1	34-24-6,5	(красный)
ФПЧ-1	L9	1—2—3	ЛЭ 5X0,06	694-27	240±i0%
					(красный)
ФПЧ-2	L10	1—3	ЛЭ 5X0,06	96	240±10%
Катушка связи	L11	4-5	ПЭЛШО 0,1	5	(коричневый)
ФПЧ-3	L12	1—2—3	ПЭВ-1 0,1	644-32	240±10%
Катушка связи	L13	4-5	ПЭЛШО 0,1	15	(желтый)
в ферритовые чаши ;и и закрыты алюминие-
выми экранами. Нг ктройка катушек конту-
ров производится подстроечными феррито-
выми сердечникам и марки 400НН диамет-
ром 2,8 и длиной 1 4 мм.
Намоточные даь шые катушек контуров
радиоприемника приведены в табл. 1.26, а
распашка выводов; катушек контуров по-
казана. на рис. 1.1 20.
Приемник настр >анвают на частоту прини-
маемой радиостан щии перестройкой входных
и гетеродинных i контуров по частоте с по-
мощью блока КП Е с твердым диэлектриком
типа КПП-2 емкс >стью 5—285 пФ.
Кинематическая схема верньерно-шкаль-
ного устройства показана на рис. 1.119. Пе-
реключение диапазонов ДВ и СВ осуществ-
ляется переключателем типа ПД4-1.
В радиоприемнике применены узлы и де-
тали следующих типов: резисторы R16 типа
СПЗ-4гМ; R28 типа СПЗ-16, остальные типа
ВС-0,125а; конденсаторы Ct, С7, С8, СП
типа КД-1; С4 — С6, С16, С18, С21 типа
К31-11; С13, С15, С20, С23 — С30, СЗЗ —
С35, С38, С39 типа КЮ-7в; С9 — С12 типа
КПК-МП; С22, С31, С32, С36, С37, С40
типа К50-6; С2, СЗ — блок типа КПП-2 X 5/
285 пФ; лампа Н 2,5-0,068.
