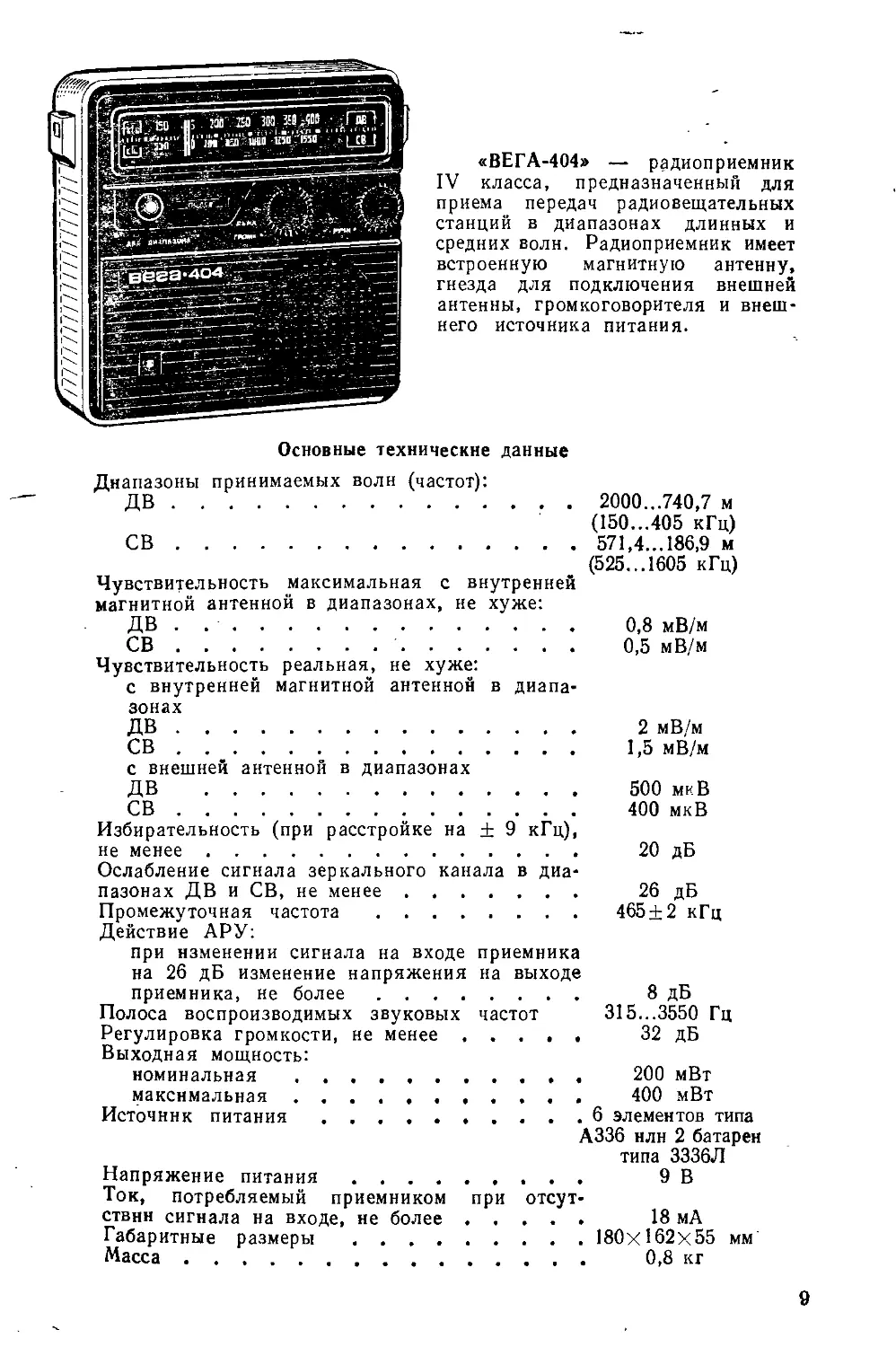

«ВЕГА-404» — радиоприемник
IV класса, предназначенный для
приема передач радиовещательных
станций в диапазонах длинных и
средних волн. Радиоприемник имеет
встроенную магнитную антенну,
гнезда для подключения внешней
антенны, громкоговорителя и внеш-
него источника питания.
Основные технические данные
Диапазоны принимаемых волн (частот):
ДВ............................................... 2000...740,7 м
(150...405 кГц)
СВ............................................ 571,4...186,9 м
(525... 1605 кГц)
Чувствительность максимальная с внутренней
магнитной антенной в диапазонах, не хуже:
ДВ . ............................................. 0,8	мВ/м
СВ...............................................  0,5	мВ/м
Чувствительность реальная, не хуже:
с внутренней магнитной антенной в диапа-
зонах
ДВ....................................... 2 мВ/м
СВ....................................... 1,5 мВ/м
с внешней антенной в диапазонах
ДВ ......................................... 500 мкВ
СВ............................................... 400	мкВ
Избирательность (при расстройке на ± 9 кГц),
не менее......................................... 20	дБ
Ослабление сигнала зеркального канала в диа-
пазонах ДВ и СВ, не менее...................... 26	дБ
Промежуточная частота ........................ 4б5±2	кГц
Действие АРУ:
при изменении сигнала на входе приемника
на 26 дБ изменение напряжения на выходе
приемника, не более...................... 8 дБ
Полоса воспроизводимых	звуковых частот	315...3550 Гц
Регулировка громкости,	не	менее.................. 32	дБ
Выходная мощность:
номинальная ................................. 200	мВт
максимальная................................. 400	мВт
Источник питания.............................6	элементов типа
А336 нлн 2 батареи
типа 3336Л
Напряжение питания......................... 9 В
Ток, потребляемый приемником при отсут-
ствия сигнала на входе,	не более................. 18	мА
Габаритные размеры	.....................180x162x55	мм
Масса........................................... 0,8	кг
9

Принципиальная схема. Входные цепи радиоприемника в ди^пазовах
СВ и ДВ образованы катушками L1 и L3 и подстроечными конденсаторами
£9 и С10 (рве. 3). При работе приемника в диапазоне СВ антенная катушка
L3 замыкается накоротко. Связь транзистора V2 преобразователя частоты
с входными контурами индуктивная. Катушки связи L2 и L4.
- Преобразователь частоты выполнен по схеме с совмещенным гетероди-
ном. Напряжение гетеродина подается через конденсатор £15 на эмиттер
траяиистора V2. Гетеродин собран по схеме индуктивной трехточки. Нагруз-
кой преобразователя является двухконтурный фильтр (А9С76, C18L40Llty.
Связь ФСС с преобразователем частоты автотрансформаторная, а с транзисто-
ром V4 УПЧ трансформаторная. Связь между контурами фильтра внешне-
емкостная (С/7).
Рис. 4. Расположение узлов и деталей на плате приемника
«Вега-404»'
Усилитель промежуточной частоты двухкаскадный. Первый каскад вы-
полнен на транзисторе V4, второй — на V5. Первый каскад резонансный,
второй — реостатный (нагрузка каскада — резистор R14).
Напряжение промежуточной частоты через разделительный конденсатор
С26 подаётся на детектор, выполненный на диодах V6, V7 по схеме диодного
интегратора. Нагрузкой детектора служит переменный резистор R16 (регуля-
тор громкости). Детектор сигнала одновременно является детектором АРУ.
Напряжение АРУ подается через резистор R10 на базу транзистора V4. Ди-
од V3 и резистор R6 являются элементами параметрической АРУ.
Усилитель низкой частоты выполнен на микросхеме А1, Конденсатор
С22 — фильтр. Элементы R26R27, С38С39 образуют цепочку обратной связи,
обеспечивающую устойчивую работу усилителя. Резистором R25 устанав-
ливают ток покоя оконечных каскадов микросхемы для устранения искажений
типа «ступенька». Резистором R28 регулируют величину обратной связи,
обеспечивающую усиление микросхемы.
' • Для стабилизации амплитуды гетеродина при снижении напряжения
питания в цепь базы транзистора V2 включен стабистор К7.‘Стабилизация
режима работы приемника обеспечивается применением в цепях питания
развязывающих фильтров C31R17C32, R18R19R22R23£34G35JRpbeMWK
имеет систему кратковременной подсветки шкалы лампочкой Я с помощью
кнопки S2.
Конструкция и детали. Корпус радиоприемника квадратной фортан вы-
полнен из ударопрочного полистирола с декоративной отделкой. Все органы
11
управления (ручка настройки приемника, регулятор громкости с выключа-
телем питания, кнопка подсветки шкалы) расположены на лицевой стенке
корпуса вместе с горизонтальной шкалой. Переключатель диапазонов иа
задней стенке корпуса.
1 Монтаж радиоприемника выполнен на печатной плате из фольгированного
гётииакса. Расположение узлов и деталей на плате показано на рис. 4*.
Катушки контуров гетеродина намотаны на четырехсекционных, а ка-
тушки контуров ФСС и ФПЧ на трехсекцноиных каркасах. Катушки конту-
ров ФСС н ФПЧ помещены в чашки нз феррита марки 400НН.
В приемнике применены: резисторы R24 — типа МЛТ-0,5, R28 — типа
СПЗ-4, остальные — типа ВС-0,125; конденсаторы С1, С7, С8, СП— типа
КД, С9....С12 — типа КПК-МП, С4....С6, С16...С18, С21 — типа К31-11,
С19, С22, С31, С32, С36, С37, С40 — типа К50-6, остальные — типа КЮ-7В.
Данные катушек индуктивности приведены в табл. 2.
2. Данные катушек .индуктивности радиоприемника
«Вега-404»
Обозначение по схеме	Катушка	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ±10%	Номер рас- пайки (ПрИЛ. 6)
L1. L2	Антенная СВ Связи	. 1—2 3—4	ПЭВ-1 0,18	72 7	340	4
L3 L4	Антенная ДВ Связи			246 23	2760	5
L5 L6	Гетеродинная СВ Связи	1—2 3—4—5	ПЭВ-1 0,1 ПЭЛО 0,1	116 3,5+14-4,5	160	6
L7 L8	Гетеродинная ДВ Связи			192 3+24-6,5	475
L9	ФСС1	1—2—3	ПЭВ-1 5/0,06	96	240	7
L10 L11	ФСС2 Связи	4^5		96 5
			ПЭЛШО 0,1
L12 L13	ФПЧ Связи	1—2—3 4—5	ПЭВ-1 0,1 ПЭЛШО 0,1	96 15
