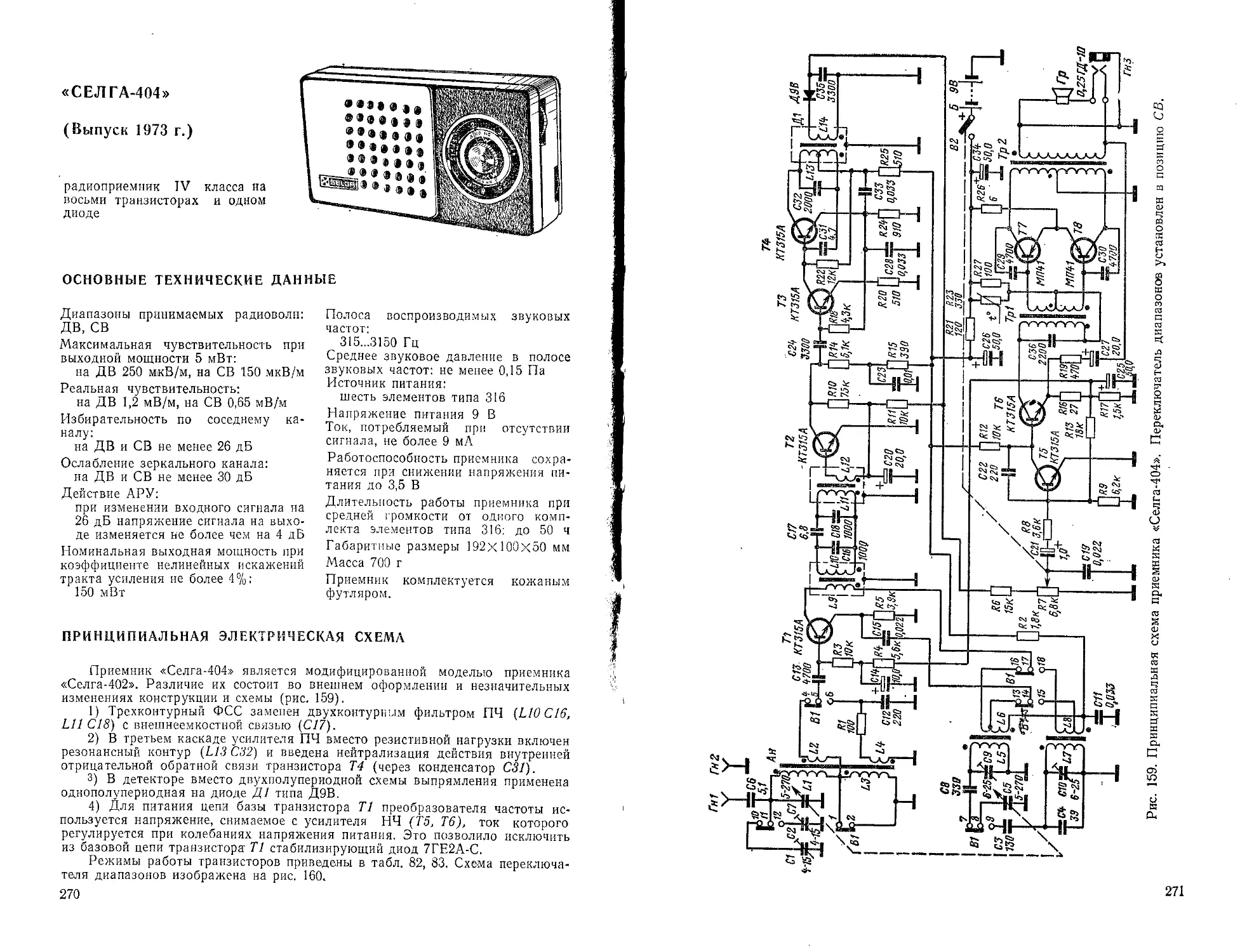

«СЕЛ ГА-404»
(Выпуск 1973 г.)
радиоприемник IV класса на
восьми транзисторах и одном
диоде
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых радиоволн:
ДВ, СВ
Максимальная чувствительность при
выходной мощности 5 мВт:
на ДВ 250 мкВ/м, на СВ 150 мкВ/м
Реальная чувствительность:
на ДВ 1,2 мВ/м, на СВ 0,65 мВ/м
Избирательность по соседнему ка-
налу:
на ДВ и СВ не менее 26 дБ
Ослабление зеркального канала:
на ДВ и СВ не менее 30 дБ
Действие АРУ:
при изменении входного сигнала на
26 дБ напряжение сигнала на выхо-
де изменяется не более чем на 4 дБ
Номинальная выходная мощность при
коэффициенте нелинейных искажений
тракта усиления не более 4%:
150 мВт
Полоса воспроизводимых звуковых
частот:
315...	3150 Гц
Среднее звуковое давление в полосе
звуковых частот: не менее 0,15 Па
Источник питания:
шесть элементов типа 316
Напряжение питания 9 В
Ток, потребляемый при отсутствии
сигнала, не более 9 мА
Работоспособность приемника сохра-
няется при снижении напряжения пи-
тания до 3,5 В
Длительность работы приемника при
средней громкости от одного комп-
лекта элементов типа 316: до 50 ч
Габаритные размеры 192x100x50 мм
Масса 700 г
Приемник комплектуется кожаным
футляром.
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «Селга-404» является модифицированной моделью приемника
«Селга-402». Различие их состоит во внешнем оформлении и незначительных
изменениях конструкции и схемы (рис. 159).
1)	Трехконтурный ФСС заменен двухконтурным фильтром ПЧ (L10C16,
Lil С18) с внешнеемкостной связью (С77).
2)	В третьем каскаде усилителя ПЧ вместо резистивной нагрузки включен
резонансный контур (L13 С32) и введена нейтрализация действия внутренней
отрицательной обратной связи транзистора Т4 (через конденсатор С31).
3)	В детекторе вместо двухполупериодной схемы выпрямления применена
однополупериодная на диоде Д1 типа Д9В.
4)	Для питания цепи базы транзистора Т1 преобразователя частоты ис-
пользуется напряжение, снимаемое с усилителя НЧ (Т5, Тб), ток которого
регулируется при колебаниях напряжения питания. Это позволило исключить
из базовой цепи транзистора Т1 стабилизирующий диод 7ГЕ2А-С.
Режимы работы транзисторов приведены в табл. 82, 83. Схема переключа-
теля диапазонов изображена на рис. 160.
270
Гн1 Гн2
2
s
=f
S
СО
о
П5
сЗ
271
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус изготовлен из ударопрочного полистирола и отделан металличе-
скими накладками. Органы управления: ручки настройки и регулятора громко-
сти с выключателем питания расположены на правой боковой стенке. Шкала
градуирована в сотнях килогерц и находится на лицевой панели. Переключа-
тель диапазонов, отсек источника питания, гнезда для подключения внешней
антенны Гн1, заземления Гн2 и телефона типа ТМ-4 ГнЗ расположены на зад-
ней стенке. В корпусе укреплен громкоговоритель типа 0,5ГД-37 и печатная
плата (рис. 161, 162).
Ю'
Рис. 160. Схема расположе-
ния основных узлов и дета-
лей на печатной плате при-
емника «Селга-404». Вид со
стороны деталей.
Настройка на волну принимаемой радиостанции осуществляется блоком
КПЕ типа КПТ-2 емкостью 5...270 пФ. Магнитная антенна выполнена на фер-
ритовом стержне марки 400НН длиной 160 и диаметром 8 мм, на котором раз-
мещены катушки входных контуров и катушки связи. Катушки гетеродина на-
мотаны на четырехсекционных каркасах, а контуров полосового фильтра и
12 3 4	5 6 7 8 9
^“5 о 5°”^ О	О
5°”^ О 5”^ О	О’
10 11 12 43 14 15 16 17 18
Рис. 161. Электрическая схе-
ма переключателя диапазо-
нов. Переключатель установ-
лен в положение СВ,
ФПЧ — на трехсекционных каркасах. Последние помещены в трубчатые сер-
дечники из феррита марки 600НН размером 10X7X12 мм и заключены в алю-
миниевые экраны. Настройка катушек контуров гетеродина, полосового филь-
тра и ФПЧ производится подстроечными сердечниками из феррита марки
600НН диаметром 2,8 и длиной 14 мм. Намоточные данные катушек приведены
в табл. 84. Трансформаторы НЧ Тр1 и Тр2 по конструкции однотипны. Сер-
дечники их собраны из пластин пермаллоя марки 50Н типа Ш5, толщина на-
бора 6 мм. Намоточные данные трансформаторов НЧ приведены в табл. 103, 104.
Распайка выводов катушек контуров и трансформаторов НЧ показана на
рис. 163. Кинематическая схема верньерного устройства изображена на рис. 164.
В приемнике применены детали следующих типов.
Резистор R7 — СПЗ-ЗбМ, R26 — проволочный; R23 — СТЗ-17, остальные
резисторы типа ВС-0,125. Конденсаторы СЗ, С4, С12, С17, С22 — КТ-1; С6,
С31 — КД.Л-, С1, С2, СО, СЮ— КПК-МП; С8— КС0-1; С16, С18, С32— ПМ-1;
СП. С13, СЮ. СЮ. С23. С24, С28...С30, СЗЗ, С35, С36 — КЮ-7В; С25, С26,
С34 — К5Л-Ю>- С14, С20. С21, С27 — К50-9; С5 и С7 — блок КПЕ.
272
Рис. 162. Электромонтажная схема печатной платы приемника «Селга-404».
273
Рис. 163. Кинематическая схема верньерного устройства приемника
«Селга-404».
Рис. 164. Распайка выводов катушек контуров и трансформаторов НЧ (вид
снизу) приемника «Селга-404».
Таблица 82
Режимы работы транзисторов по постоянному току, В,
приемника „Селга-404“
Обозначение по схеме	v6	"э		Обозначение по схеме		из
Т1, преобразователь	2.2'	1,7	7,0	Т5, усилитель НЧ	0,55	0	2,0
Т2, усилитель ПЧ	0,6	0	4,3	Тб, то же	3,2	2,6	8,3
ТЗ то же	0,75	0,15	1,5	Т7 „	0,15	0,05	9,0
Т4 4 — »	1,5	0,9	7,8	Т8 ,	0,15	0,05	9,0
Примечание, В таблице приведены значения напряжений, измеренные
на электродах транзисторов Т1 . . .Тб относительно минуса (—), а Т7, Т8
относительно плюса (+) источника питания при отсутствии сигнала на входе
приемника и неработающем гетеродине.
, Таблица 83
Уровни напряжений сигнала в контрольных точках
приемника „Селга-404«
Обозначение по схеме	Напряжение	Условия измерения
Т1 (база) Т2 . ТЗ „ Т4 (коллектор)	3 ... 5 мкВ 20 . . .30 мкВ 1 . . . 1,2 мВ 30 . . . 150 мВ	Пвых = 0,63В, 7?н — 8 Ом, РГ— max, f = 465кГц, m=30%, F = 1000 Гц
Т5 (база) 7'6'	5 . . . 10 мВ 100 .. . 130 мВ	VbEIX =1,1 В,	— 8 Ом, F—ЮООГц, РГ—max
Таблица 84
Намоточные данные катушек контуров приемника „Селга-404“
Наименование катушки	Обо- значе- ние по схеме	Номера выводов	Марки и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, С ТОЧНОСТЬЮ ±10%
Антенная СВ	' L1	1—2	ПЭВТЛ-2 0,18	75	340
Катушка связи	L2	3—4	ПЭВТЛ-2 0,18	7	,—
Антенная ДВ	L3	5—6	ПЭВТЛ-2 0,18	224	3200
Катушка связи	L4	7—8	ПЭВТЛ-2 0,18	21
Гетеродинная СВ	L5	1—2	ПЭВ-2 3X0,08	116	180
Катушка связи	L6	3—4—5	ПЭШО 0,1	44-7
Гетеродинная ДВ	L7	1—2	ПЭВ-2 0,1	196	580
Катушка связи	L8	3—4—5	ПЭЛШО 0,1	64-7	te—s
Катушка ПФ-1	L10	4-5	ПЭВ-2 3X0,08	81	119
Катушка связи	L9	1-3	ПЭВ-2 0,1	24	te—
Катушка ПФ-2	L11	1—3	ПЭВ-2 3X0,08	81	119
Катушка связи	L12	4—5	ПЭВ-2 0,1	4	®--s
ФПЧ	из	1—2—3	ПЭВ-2 5X0,06	294-26	119
Катушка связи	L14	4—5	ПЭВ-2 0,1	24 . 	И»
