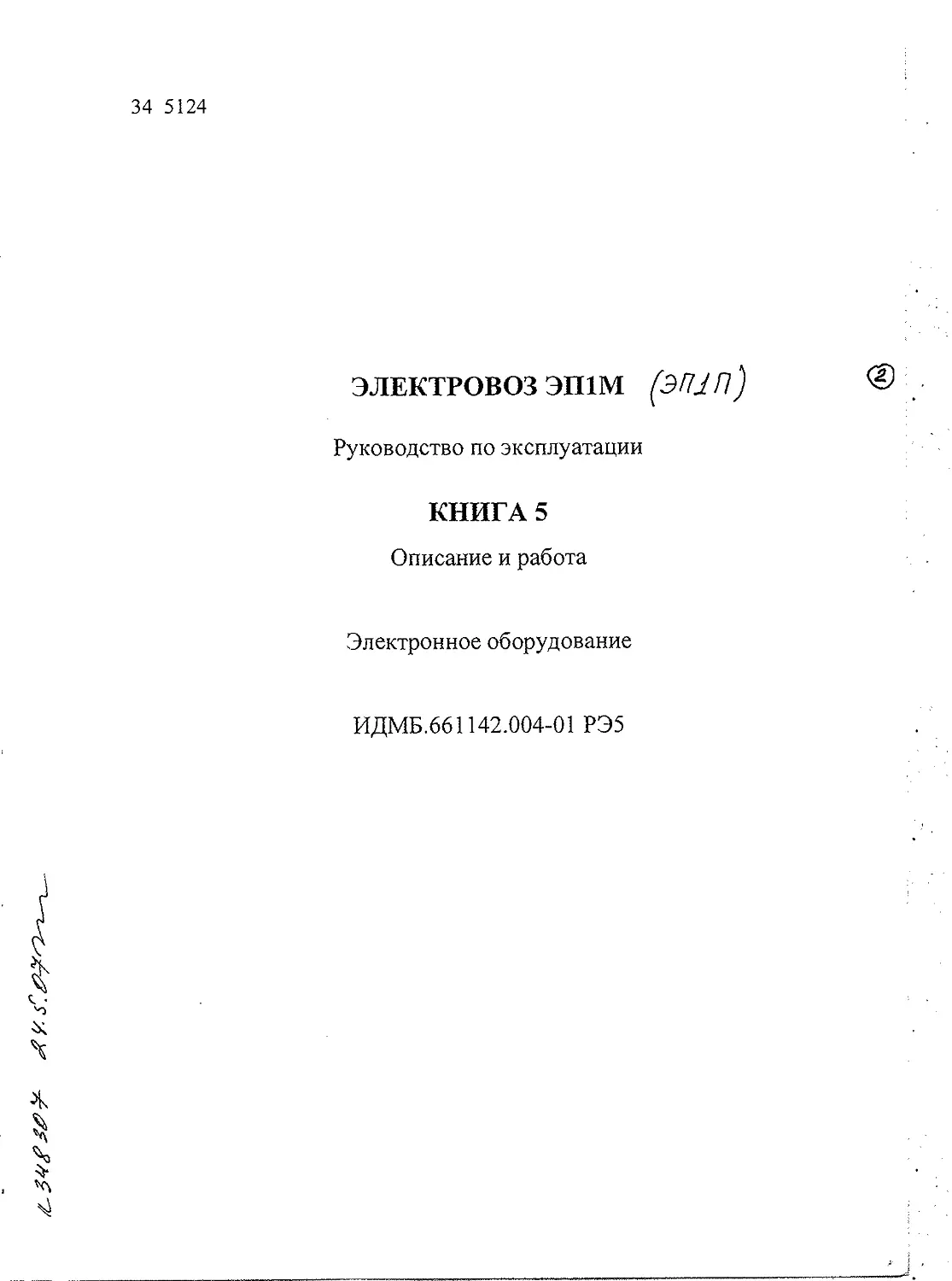

ЭЛЕКТРОВОЗ эшм (эгцп)
Руководство по эксплуатации
КНИГА 5
Описание и работа
Электронное оборудование
ИДМБ.661142.004-01 РЭ5
Содержание
1 Преобразователь выпрямительно-инверторный
ВИП-5600 УХЛ2..............................................
2 Выпрямительная установка возбуждения ВУВ-118..............5
3 Шкаф питания ШП-21.......................................
4 Блок питания БП-192......................................£6
5 Микропроцессорная система управления и
диагностики оборудования МСУД-Н..........................3^
5.1 Описание и работа системы МСУД-Н.....................50
5.2 Описание и работа составных частей МСУД-Н............58
5.3 Алгоритмы управления, реализуемые МСУД-Н.............
6 Шунтирующее устройство ШУ-001 А........................7/
7 Панель диодов ПД-615...................................93
8 Панель питания ПП-071 .................................95"
9 Шунтирующие устройства ШУ-001, ШУ-003 .................
10 Панель тиристоров ПТ-246 .............................#2
11 Блок диодов БД-007....................................24
12 Панель фильтра ПФ-585 ................................
13 Панель диодов ПД-499 ..................................М
14 Шунтирующее устройство ШУ-196.........................99
15 Панель диодов ПД-295 .......................................9^
(^\
^16 Блок сигнализации БО26Т.......................................94
сч ДгАУбЛб с диод&ми ПА-5
Т/ 17-Блок диодов БД 3 60 ........................................98
18 Панель гальванической развязки ПГР-888................../Р#
Источники напряжения дбыюляриыс , .
19 Панель питания ПП-720. //г/Д МНД2. :&Ч/АГЧ............
20 Блок питания кондиционеров БПК-044......................409
60}
21 Панель резисторов ПР^69...................................И6
~~1' г
Изм Лист № докум. Поди. Дата
Разраб. Лебедева
Проверил Федорова \l5.l2.0®
Зав. отд. Стекольщик^
Н. контр. кцжоба
У тв. Анисимов xff&dr ZSf2QA
Иив.№ поля. Подл, и дата !
ИДМБ.661142.004-01РЭ5
Лит. Лист Листов
•Ий(!А
В^НИИ 137®
Поли, и дата
Руководство по эксплуатации
Книга 5 Описание и работа
Электронное оборудование
i s 1
Взам. инв.№ i Инв.№ дубя.
4
Форма! A4i
22 Преобразователь частоты и числа фаз ПЧФ-177....................117а I
Приложение А Регистрация и обработка дискретной информации........118 ।
]
Изм.
За /а
Лист № докум. Дата
ИДМБ.661142.004-01РЭ5
Лист
3
w- а. я- ।
Инв.№ подл. Поди, и дата [ Взам. инв.№ Инв.№ дубя. Поди, и дата
Фппмат А 4
1 Преобразователь выпрямительно-инверторный ВИП-5600 УХЛ2
Назначение
Выпрямительно - инверторный преобразователь (ВИП) предназначен для
преобразования однофазного переменного тока частоты 50 Гц в постоянный
с обес \ н'.ем плавного регулирования выпрямленного напряжения для питания
тяговых : елей в режиме тяги и для преобразования постоянного тока в
однофаз::- .енныйтог сютой 50Гц.
На электрет устань •?тся два преобразов я.
Конструктив каждый ВИ? состоит из трех блох-..- ' ютл силового (ЕС),
блока питания (БП) и блока диагностики (БД).
Технические характеристики
Таблица 1.1 - Основные технические характеристики ВИП-5600 УХЛ2
Наименование показателей Номинальное значение Диапазон рабочих значений
Входное напряжение БС, В 1570 1000-1840
Частота входного напряжения, Гц 50 47,5-52,5
Входное напряжение БП, В 380 250-470
Входное постоянное напряжение БД, В (ср.зн.) Параметры импульсов управления на вхо- де системы формирования импульсов (СФИ): 50 40-60
- амплитуда напряжения, В, не менее 18 18-36
- амплитуда тока, А, не менее - длительность импульсов тока на уровне 0,5 амплитуды, мкс , не менее - скорость нарастания тока, А/мкс, не менее Выходное напряжение, В Выходной ток, А (ср.зн.) 0,2 30 0,1 1400 4000 0,2-0,5 30-50
Лист
1иод.’ 1 и
ИДМБ.661142.004-01 РЭ5
I Ним. и ив .№ ! hn- X” дх ил
I lo.in. и дача ;
Форма । Л-1
Продолжение таблицы 1.1
Наименование показателей Номинальное значение Диапазон рабочих значений
Выходная активная мощность ВИП, кВт 5600
Выходное напряжение, БП, В (ср.зн.) 24 18-27
Входная мощность, БП, Вт 70 55-85
Параметры импульсов на выходе СФИ: амплитуда напряжения основного 600
импульса, В 10 8-14
- амплитуда напряжения форсажного 1
импульса, В - длительность импульса по основанию, 20 15-25
мкс Параметры импульсов на резисторах 3,3 Ом в цепях.управления силовых тиристоров: ~ амплитуда напряжения основного 850 800-1200
импульса, В Коэффициент полезного действия в %, не 7 3,0-8,5
менее Габаритные размеры БС, мм, не более 98,6
ширина 1900
глубина 860
высота Габаритные размеры БП, мм, не более 1200
ширина 370
глубина 365
высота 260
ИДМБ.661142.004-01РЭ5
Лист
Продолжение таблицы 1.1
Наименование показателей Номинальное значение Диапазон рабочих значений
Масса БС, кг 1250 1200-1300
Масса БП, кг 25 23-27
Масса БД, кг 5 4-6
Охлаждение Количество охлаждающего воздуха, м3/мин, не менее Средняя скорость воздуха в воздушное при 330 нудительное
межреберном канале любого охладителя, м/с, не менее 12
Устройство и работа
Функциональная силовая схема ВИП показана на рисунке 1.1. Нагрузкой
ВИП являются тяговые двигатели (ТД) и сглаживающий реактор (СР).
Силовая часть ВИП содержит 8 плеч. Каждое плечо состоит из пяти
параллельно и двух последовательно соединенных тиристоров. Плечи
укомплектованы тиристорами Т353-800. При этом плечи 1, 2, 7, 8 укомплектованы
тиристорами 28 класса с неповторяющимся импульсным напряжением в закрытом
состоянии не ниже 3600 В; плечи 3, 4, 5, 6 - 32 класса. Конструктивно блоки
тиристоров расположены по высоте пять, а по горизонтали - по восемь штук.
Силовая схема ВИП позволяет реализовать четыре зоны регулирования
выпрямленного напряжения при трех секциях вторичной обмотки трансформатора.
Величины внутризонного регулирования напряжения показаны в таблице 1.2.
Выравнивание тока по параллельным ветвям плеч обеспечивается подбором
тиристоров по суммарному падению напряжения и также диагональным
подключением плеч.
Допустимый разброс но суммарному падению между параллельными
----------ггf ——______
- . t *• -Г_‘ —'4 V ,АЧ ‘~Х‘1 ‘ S* ASXiyAbXby.fcfcyl г-1—1 . .У. лА. уГЛХУУУУ 1Г.1 l_.fc.XJ -1.1 - - УЛ- -. J Г - 1 . .. - Л yj . у. уу - -у J. —— .у . . Г Г 1
1________J.______!.........| ИДМБ.66 II 42.004-01РЭ5 Г 6
1м. iJlncT ! j Даш ; ~ J....
j ' , '
I 11 Hi .V IU> 1.1. I I Ip 111. H ’U'l Hi ' !’> !''l I'lH: M 1 I |!!l'. Л-’ ° I ' | h U I. и ,’i;i i'.'l
Габлипа 12
Зон.: , > рован и :i Номер секции Номер плеча
j От 0 ВКЛ1ОЧ. II 3,4, 5, 6
। Св. 3 5< ’ ” ’ - I 4- II 1.2, 3,4, 5,6
| » 700 » 10. II + III 1.5.6, 7,8
| » 1050 » 14 А В III + II +1 j L ' а 7, 8
ветвями плеч при токе ; составлять не более 0,04 В.
Система формировано. пульсов (СФИ) служит для включею
тиристоров силовой схемы ВН 0.
БП обеспечивает питанием б., л управления СФИ. БП питается от
обмотки собственных нужд тягового трансформатора электровоза.
БП представляет собой транзисторный стабилизатор напряжения с
раллельным регулирующим элементом.
Рисунок 1.1 - Функциональная схема ВИП
ИДМБ.661 142.004-01 РЭ5
1 Id.UI. iL’llli;i
Форм<’1
БД служит для контроля наличия пробитых тиристоров в плечах БС,
пробитых транзисторов в БП и СФИ и подачи запускающих импульсов при
диагностировании работы СФИ. БД позволяет также контролировать алгоритм
работы плеч ВИП при работе его на холостом ходу либо под нагрузкой.
Примечание - Подробно устройство и принцип работы ВИП, СФИ, БП и
БД изложены в «Руководстве по эксплуатации выпрямительно-инверторного
преобразователя ВИП-5600 УХЛ2 ИЖРФ 435 51 1.041 РЭ».
XZZEZZZJlZZZi:.ZZi ИДМБ.66 II42.004-01 РЭ5 Г/
I JJiici : хъ.юкум. IZiu. ; Дага i °
..... '”’"1 '* ................. ” Т’ ' ... * '........
. . ......................; ........ ... . \ ...... . _ , . ____ .. „„
11нв .Z ] Ih1!?!. I- цпв.№ 11 . n 6;i. 1 |i> UL P ъп
___________ .... ....._ . ..... ..........Ф(ДГМ1 /
2 Выпрямительная установка возбуждения ВУВ-118
Назначение
Выпрямительная установка возбуждения ВУВ-118 предназначена для
выпрямления однофазного переменного тока частотой 50 Гц в постоянный и
плавного регулирования тока в обмотках возбуждения тяговых двигателей при
электрическом торможении.
Технические характеристики
Рабочее положение.................................вертикальное
Номинальный продолжительный выпрямленный ток
(среднее значение), А......................................850
Ток выпрямленный 20-минутного режима
(с холодного состояния), А, не более..................... 1100
Номинальное напряжение питания переменного тока
(эффективное значение), В................................2x270
Допустимые отклонения питающего напряжения, В.......2х( 100-330)
Ток выпрямленный 5-ти минутного режима
(с холодного состояния), А, не более......................1300
Допустимые перенапряжения на силовых выводах,
В, не более..............................................1600
Напряжение питания постоянного (пульсирующего) тока
цепей управления, В..................................от 40 до 60
Длительность импульсов управления на входе на уровне
0,5 амплитуды, мкс.........................................20
Амплитуда напряжения импульсов управления на входе,
В, не менее................................................20
Номинальная мощность питания цепей управления,
Вт, не более..............................................250
Напряжение силовых цепей относительно «земли»
и цепей управления, В........................
Лист
Лист
Кадокум, I Подл,
Изм,________ ___________ ____ _
Г||щ.№ подл, I !одл. л дааСг
ИДМБ.661142.004-01РЭ5
Hii[{.№д\ б л
Формат А4|
;ичсс с^х.!аж;1 j :-;a, м3/мин, не менее.................10
херил ,ч1 охлажде.х/..- ; i уха, не более, ПС, не более........плюс 45
у нее значение темпер-; л окружающего воздуха, °C................плюс 60
Л,./ж кг........................................................147
’ . ; " 7ктно и работа
гр е м 11! ельная установка возбуждения представляет собой
:вух.ю. . ;<ннлл управляемый шрпсторный выпрямитель, собранный по схеме
леьч ' кой. Каждое плечо выпрямителя состоит из трёх тиристоров,
в. ’нь.\ гдллельно.
/иг ей панели блока в соответствии с рисунком 2т, .вмещены
съемные кг чсторов 2, 4.
3 с Тюке находится силовой тиристор 10 с охладителем 11 и
элт тенты д,1. „ еоистора от перенапряжений и помех. Блоки тиристоров
одного плеча усг : в вертикальный ряд и крепятся к боковым панелям 9,
13, 15 каркаса б...
Каркас состоит из ического сварного основания 19, боковых панелей
9, 13, 15, задней стенки 12 > тионных планок 7, 8, 14, 16-18, связывающих
детали каркаса. Боковые панели с .х. л стенкой образ;лт воздуховод.
Охладители расположены л оих./’ ^юде и охлаждаются нагнетаемым
воздухом. На боковых панелях 9 и 15 установлен j индуктивные делители 6. Слева
и справа от блоков тиристоров на панелях установлены предохраните-
ли 20. Тиристоры, индуктивные делители и предохранители соединены
шинным монтажом. Напряжение питания подводится посредством шин 1, 3, 5.
Усилители-формирователи импульсов управления силовыми тиристорами обоих
плеч размещены на одной панели управления 22. Панель управления съёмная,
установлена в левой части блока, с силовой частью соединена проводным
монтажом через зажимы контактные 23, Напряжение питания цепей управления
подаётся через зажимы контактные 21. !
I ~ j 7 7 ~Г JjIhci; •
rTZuZZZEZZLZZl ИДМБ.661 142.004-01 РЭ5 AQ :
зм. 1 Лист A? jokvm. По/in. Даiл ! . /
-- —. ----V ...... V V ......... - Л.._. ... ' . —
Hni’..Xi! ! Поли, и :ипа Взлм. uiiii,№ = 1 |нр.№ .лГм. ! I lojn. н . кгм j
<1’орм;н’ >\4; г
"дл/л л дл/гю |/р/-'лг '-л '\Инд № dim Пгл/п л domo
Рисунок 2.1 - Выпрямительная устанобка Ьозбуждения ВОВ-118.
Общий бид
ИДМБ.66 m2.004- ДИРОД
Схема электрическая принципиальная выполнена в соответствии с
рисунком 2.2. Силовые тиристоры V-блоков Е1-Е6 защищены от перенапряжений
R-C цепочками, состоящими из резистора R2 и конден-сатора С2.
Управляющие переходы силовых тиристоров для улучшения
помехозащищённости зашунтированы конденсаторами С1 блоков Е1-Е6.
Делители индуктивные L1-L6 предназначены для выравнивания токов
между параллельно включёнными тиристорами V. Резисторы R1 блоков Е1-Е6
служат для равномерного распределения импульсов тока управления между
управляющими переходами силовых тиристоров V.
Цепочка, состоящая из тиристора VI, стабилитрона V2, диода V3, резистора
R2 плат Е7 и Е8, предназначена для формирования необходимой крутизны
переднего фронта импульсов управления силовыми тиристорами V. Усилители-
формирователи импульсов представляют собой два однотипных блокинг-
генератора, собранных на импульсных трансформаторах Т1 и Т2. Питание цепей-
усилителей-формирователей импульсов осуществляется от цепей управления
электровозом с номинальным напряжением 50 В через общий сглаживающий
фильтр L7-C1-C40.
Обмотка размагничивания Н4-К4 трансформатора Т1 включена встречно
первичной обмотке Н1-К1, что позволяет создать начальное смещение индукции
сердечника по петле гистерезиса. Сопротивлениями резисторов R1-R3 платы Е9 в
усилителе-формирователе устанавливается продолжительность цикла
перемагничивания импульсного трансформатора и, соответственно, длительность
выходного импульса.
Транзисторы V5-V7 платы Е9, включённые параллельно, до подачи
входного управляющего импульса находятся в закрытом состоянии. После подачи
импульса управления на базы транзисторов через разделительный диод V2,
стабилитрон V3 и резистор R7 платы Е9, обеспечивающих необходимое входное
сопротивление сигналу управления по току, транзисторы открываются и по цепям
база-эмиттера потечёт ток, который лавинообразно нарастает вследствие
1ист >’? локчм. : 11о;т
Да га
ИДМБ.661142.004-01РЭ5
Лист
В ;jm. инн.Кг
llu.ui.i' кпа
»p\ia, AT
трансформации эл ши--кй из и-'.'чх-хп обрашой свяш ИЗ-КЗ
трансформатор Т1. шсторы к--4<6 платы L9 ч раничшыют р.ж чере i обмотку
обратной связи Рн -грносгт распределения коллекторных токов между
транзисторами об и, <тся выравнивающими резисторами RIO- R15 платы
Е9. Резистор R16 ; - ы'атор С1 платы Е9 являются помехозащитными.
Резисторы R6, R9 и_<.. ы ! анод V4 платы Е9 обеспечивают разряд энергии
рассеивания в первичщ .оз ке Н1-К1 в нерабочую часть периода.
Электромагнитная энергь- ' < юмируется во вторичную обмотку Ы2-К2
импульсного трансформатора Т1 х да / рант накопительный заряд конденсатора
С1 платы Е7, который продолжи , х пор, пока напряжение на нём не
превысит напряжения пробоя стабилитрс ?. платы Е7. После этого сигнал
управления поступит на тиристор VI платы и/ г - лепи К2-УЗ-У2-управляющий
переход V1-R1 платы Е7 - управляющие переходы сил. тиристоров блоков Е1-
ЕЗ. Тиристор VI платы Е7 открывается и через него ц .-ходит лавинообразный
разряд конденсатора С1 платы Е7 на управляющие переходы силовых тиристоров
V блоков Е1-ЕЗ. Тирк торы V одновременно открываются. Необходимая
длительность импульса упраь 'ния определяется параметрами трансформатора Т1.
Аналогично работает формирователь импульсов второго полупериода.
Защита панели управления от коротких замыканий осуществляется плавкой
вставкой F7 типа ВПБ6-37 на ток 3,15 А.
Лист 1 № доксм.
Поди
ИДМБ.661142.004-01 РЭ5
Лист
чЧ
J--
I hгн № подд.
I Im; № ,ч\ од
IH..1M. [цц;.х
11одп. и д;> ш
Формат А-1
3 Шкаф питания ШП-21
Назначение
Шкаф питания ППГ21 предназначен для питания цепей управления,
освещения, сигнализации, радиостанции, подзаряда аккумуляторной батареи и для
питания электроплитки. Предусмотрено быстродействующее автоматическое
переключение цепей нагрузки с выпрямителя на аккумуляторную батарею и
обратно.
Технические характеристики
Номинальное входное напряжение переменного тока, В.....380
Диапазон изменения входного напряжения, В.......от 280 до 470
Номинальная частота питающего напряжения, Гц............50
Максимальная потребляемая мощность, кВт, не более.......13
Номинальное напряжение постоянного тока
“Выход I” и “Выход 2", В................................50
Напряжение подзаряда аккумуляторной батареи
“Выход 3“ в диапазоне рабочих температур
от минус 50 °C до плюс 60 °C, В...................от 60 до 80
Номинальное напряжение переменного тока, В
“Выход 4“...............................................75
“Выход 5“...............................................100
Отклонение напряжения на “Выход Г1 и “Выход 2" в диапазоне
рабочих токов и температуре
от минус 50 °C до плюс 60 °C, В.......................±2,5
Диапазон рабочих токов, А
“Выход 1“.......................................от 14,5 до 65
“Выход 2“.......................................от 1,5 до 40
“Выход 3“.........................................от 0 до 31
“Выход 4“ и “Выход 5“.............................от 0 до 10
зм, ! Диет j Ио,ли. ] ” | Лист :.Д ИДМБ.661142.004-01 РЭ5
Масса, кг...................................................350
Устройство и работа
Шкаф питания ШП-21, в соответствии с рисунком 3.15 состоит из
основания, на котором размещены трансформатор Т1, дроссель L1, и
металлического каркаса, с размещенными на нем остальными панелями и
элементами схемы. Спереди, в верхней части, на петлях, закреплена лицевая
панель 1. Ниже лицевой панели, в углублении, установлена панель 3. Обе панели,
при необходимости, могут откидываться на 90 0 и 60 0 соответственно.
Внутри, за лицевой панелью, расположены регулятор напряжения 2 и
панель с резисторами 3, которые легкосъемные и электрически соединены с
помощью разъемных соединений.
На лицевой панели 1 расположены измерительные приборы: вольтметр PV
на 0-150 В и амперметр РА со шкалой 75-0-75 А. Для подсветки шкал приборов
установлены лампы ELI и EL2. На этой же панели расположены тумблеры SI - S4
и предохранитель F3. На отдельной панели установлены регулируемые резисторы:
R8, R9, R14 и вилка диагностического разъема Х4, доступ к которым
осуществляется через прямоугольное окно в металлической панели, закрываемой
планкой и затем пломбируемой. Здесь же, с внутренней стороны, закреплен
резистор R13.
На панели 4 размещены рубильники SAI - SA3 и предохранители F1 и F2.
Для контроля предохранителей на передней части предусмотрены специальные
клеммы (выводы).
Регулятор напряжения 2 собран на изоляционной панели, на которой
расположены плата с элементами, импульсные трансформаторы Т1 и Т2, дроссели
L1 и L2. На уголках-охладителях установлены стабилитроны Vll, V21, V23,
тиристор V22, диоды V7, V8, V20. На шпильках закреплены резисторы R23, R34,
R35, R36, а также вилка разъема Х5. Кроме того, на лепестках установлены
1 । : * 1 Лнст_
ZZZTtZZZZL.rZZZtZZZ ИДМБ.661142.004-01 РЭ5 Гу£
Лист * № докум, j Ноли. Дтк; ' *
. -.... - - V- - - - Т........... , , ............. , , ' -. ,т ' - - -- - - - -мг - .. i - - v ~ - - * ’ -
1по,и. и ппн X’ t Ini’.-V' -i\Д| f Поди, к ПК! '
Форм:п А-!
ИнЬ NQ подл Подп и дата Взам инб. № Инб. № дцдл, Подо и дота
Рисунок 3.1 - Шкаф питания ШП-21
Лист
Изо Лист № докцм
Подп дота
ИДМББ61И2т-01 РЭ5
Кпп) :пг.ППЛ
(Ьппмпт J ?
стабилитрон VI7, резистор ЮЗ и на панели установлен регулируемый резистор
КЗ 2.
За регулятором напряжения и панелью резисторов, на раме, размещены
трансформатор Т2, дроссель L2, шунт RS, терм о резистивный элемент R15 и панель
защиты от перенапряжений, на которой установлены резисторы R1 и R2, а также
два конденсатора С1 и С2.
С задней сторон г шкафа питания, на уровне панели с элементами 4,
расположена панель преобразог-ггелей с тиристорами VI, V2, V7, V8 и диодами V3
- V5. Для охлаждения этих диодов и тиристоров применены охладители. На этой
же панели установлены элементы защиты цепей управления тиристоров V9 и V10,
резисторы R3, R4, RIO - RI2, конденсаторы СЗ - С5.
На раме каркаса шкафа питания закреплен контактор КМ. Для внешних
соединений шкафа питания установлены зажимы контактные XI, Х2, ХЗ и
диагностический разъем Х4. Нижняя часть шкафа питания, с лицевой стороны
закрывается съемным листом.
На схеме электрической принципиальной, в соответствии с рисунком 3.2,
питающее напряжение подается на зажим контактный XI и с него на выводы 1 и 2
трансформатора Т1.
Напряжение вторичной обмотки трансформатора Т1 с выводов 4, 6 и 7
подается на выводы 5, 6 и 7 зажима контактного ХЗ.
Напряжение питания с вторичной обмотки трансформатора подается на
тиристорно-диодный преобразователь, состоящий из тиристоров VI, V2 и диодов
V3 - V5. Для защиты этих выпрямителей от перенапряжения к выводам 3, 7
трансформатора Т1 подключена защитная панель, на которой размещены
резисторы Rl, R2 и конденсаторы Cl, С2.
Неуправляемый выпрямитель с диодами V3 - V5 выполнен по схеме
двухполупериодного выпрямителя с нулевой точкой.
1 ] _2L,CT
zzzzzzzztzzzzzz: идмб.66i 142.004-01РЭ5 :
__Лист №;1окум. j Ноли. ~ ! Дпгп ; ~ __ _ __________________ __ ______
__________________________________; .....__________________________L__
HifiuYv ; tlo.'iii. 11 i;i in ] idib.X? ; 1 [hh.AZ :i\ 6;i. 5 Ноли. и4:н;:
ФОР',!;; J
Подп. и дота
В зам, инд № Инд. № дибл.
Инд. № подл.:
к-
Х2
PH
< Т1 1 vi\ 0-0 Цепь
’ М/?5
'/.дарит 12 KiL H KJ Mf iuK UMf iu 2 Вход 7 от др секи
<0\SA1 п SA2 S3 < ^20
6 Выход 1 40 В
Х1 5 ? ——< г— 1Л1 УЗ ч > Г““ г R5 4 /7 Нормальна' 'Lfc/ы ^цпра&лыия 60 •41 Цепи L , L
° r^njpuu/mf! (им /1 и и/ л лл из 1 • HUpnU/tbUU / T Выход 2 40 В
1F RJ2 ] 'Нормально' V
4 Вход 2 от др секции
Гc 2] "Контроль 5'6 77
Цепь 0—0
з 7 2—Q 2 t ± J^v """""FJ У5 дь [S1 —— < " R6 rio mm -** -.ъ
LL йх -3808 1 о Q nnpflam
7 Источник депо
R16 f асЬощания' fzz- 18 4b- л талой' 1 г 'Источник дело' Л F1 "100А"
R7 1 г ъЛ1' .. 'Нормально" SA3 'Батарея л 23 9 тв
о- LfdL ~2 I//1 1MJ 4 & L2 Напряжение ° V=4 "Напряжение
Л О d хПч.. батареи' г А выпрямителя' „ О F2-100A- ,, 10 ~ов
‘ ф 1 02.
о-о- V о И? 1J КМ < ’‘Включение шт 4 fM/?75 JL J2 Общий минцей
) i ( 1 F3 Х3.15А ) S1 о - - -
KM - X3
V -о X *^ч < < 1 -о Lkz ?
62 0—0 Оепь
/К CL / Контактор ..питания—
X 7 KM 2 3 Оигнализа- ция '36'
7-7 1 7j \ \ \ 7 \ 4
Х5 Н Til Я 5 Общий ^ыходод 6.5
ф 23 2^ 1 2 £ 3 5 12 ? 6 7 3 ъ 74 17 1Ь 19 20 21 22 9 “ ^10 77 KM 63 I
6 Выход 4 -75В
А5 | 6 0 5 Г 5 1У7 Lfii ~/9 М0_ V8 < [ )б Ц-- ? R32 ^6 С2 Г"< 2^ ^720' 'V21 5! I , \С11 > /?55Г 4 » 4 2 > н_ ъ \ 0 У28 11. _8 О о । 3261/21 _ ¥_2_ 7 iq 0 1 1 1 IP 1 & 1 7 Выход 5 -100В
£ 1 rd 8 9 440B 7 п-5А ком ном
VII %
Л 11 л j ! !
I tJ I 1 Т1 ! 1 ' 2 \18 нГ ! V О I ИЧ ]/?77 » R23 U < 49 < т* J & мс ет J XR2O^ Мч L ]A74 г v 7 s. 12 X4 1
V 1Э
R6 D91 099 2Л г \Р25 < >X16 741 R8^ XK\ RA\ T2 7 2 I m 2 <>f| V16 C2\ 2£=t= •4 b-"'J , 2 3 4 5
-о-о -о УЗ йк nj а т d 5 1 \R28 A A — । г.13\ dh \L2 и У29 kfl
н , 1 0м р П ±J_ —( « г 7 .R27\ l"L//V !-> 1 R26 ' ^22 1 1 ^7.7 ^32 33 ^60 47 ^67
» /5 ) У13 Д V6
—ц 7—4311—' ~ Ч2Э
р— *4 R15 6 7 3 9
ь 1 J к .. \R29\^R30 R16^ R3p W22\VW /30\ 1У31 > S Y1H 1
! jci । ?йт2 L-e—о—< 17 W15 П I 1— s i/7/l 1 > !“< 1 V +1 > о W 1 > s V12 -<>
I/77 W23\ !
Vе7 Е —д 2 —4 Sr" 2 ,
Рисунок 32 - Шкаф питания ШП - 21. Схема алектрическая принципиальная
о*^ ..Цепь
7 Контактор .питания
2 3 Оигнализа- ция '36'
4
5 Общий выходов 6.5
6 Выход 6 -75В
7 Выход 5 -100В
8 9 Ц<он5ОВ 7 -5А ком ном
6 3^1 ИДМБ.661172Ш-01 Р35 Лисвь
Изм Лист № док им. Дата 19
Копиродол
Формат
АЗ
Управляемый выпрямитель преобразователя выполнен на тиристорах VI,
V2 с использованием плеч неуправляемого выпрямителя V4, V3.
\
Принцип действия преобразователя основан на наложении регулируемого
по фазе напряжения на нерегулируемое. В начале каждого полупериода
питающего напряжения, до подачи управляющих импульсов, тиристоры VI и V2
заперты и контур тока составляют диоды V3 и V5 или V4 и V5, и резисторы R5 -
R7. При подаче управляющих импульсов с определенной фазой регулирования
тиристор VI или V2 откроется, разделительный диод V5 закроется обратным
напряжением, а контур тока составят диоды V4 или V3.
На "Выход 1" подается напряжение непосредственно с панели
преобразователя, а на "Выход 2" - через дроссель L1, который снижает пульсации
тока в нагрузке.
Для заряда и подзаряда аккумуляторной батареи предусмотрена цепь,
состоящая из реактора L2 и тиристорного ключа V7. Для контроля за значением
тока заряда и формированием сигнала, пропорционального его значению, в цепи
заряда используется трансформатор Т2, вторичная обмотка которого работает на
выделение этого сигнала с помощью резистора R9.
Сигнал обратной связи по напряжению на аккумуляторной батарее
формируется на резисторах R13 - R15. Уставка ограничения напряжения на
аккумуляторной батарее устанавливается с помощью резистора R14 и изменяется
автоматически во всем диапазоне рабочих температур за счет терморезистивных
свойств катушки R15. С отключением питающего напряжения отпирается
тиристорный ключ V8 и цепи нагрузок выхода "Выход 1", и "Выход 2"
подключаются к аккумуляторной батарее.
Защита аккумуляторной батареи от токов коротких замыканий
осуществляется быстродействующими плавкими предохранителями F1 и F2.
Силовой трансформатор TI и выпрямители VI - V5 защищены от токов коротких
______, ___• __П ’ J Лист
zzlzzzzzz: zl идмб.661 142.004-01 рэ5
1 При» и s.it.i В . Инг, Д" i Inh 6 ; ilf i?f н пни
ч ' глй предохраниic.iCM 146, усiановлснным вне шкафа. j
Доильником SAE в положении АВАРИЙНО, возможно подключение
рузки данной секции к шкаоу питания другой секции. Рубильник SA2
ш переключать цени нагрузки пой секции шкафа к источнику депо в
поле л ИСТОЧНИК ДЕПО. Для попечения аккумуляторной батареи к
исто н. юно или к данному шкафу ншггвгя предназначен рубильник SA3. j
Д армирования импульсов ун;л -лж тиристорами в схему управления
шкафа ? . тгдующие функциональные „ ’
ж: - напряжения (PH);
- тир н :,ш импульсный регулятор на,;. ия и тока заряда
аккумуляторной и:
- узел управле атным тиристорным ключом.
PH предназнан. Нормирования, усиления и выл. зъеов на
открытие тиристоров VI и V нляемого выпрямителя.
Принцип действия PH зак. 1ется в автоматическом изменении фазы
импульсов управления в зависимости < ачений напряжений на входе и выходе
устройства. Регулирование осуществляется путем изменения времени разряда
конденсаторов СЗ и С4 во времязадающих RC- цепочках. Разряд каждого из
конденсаторов СЗ и С4 осуществляется по двум цепям, одна из которых
неуправляемая, другая - управляемая сигналом обратной связи по напряжению,
снимаемым с регулируемого резистора R8.
На выходе неуправляемой времязадающей RC-цепочки включен
двухкаскадный транзисторный ключ. Он открывается в момент окончания разряда
конденсатора и выдает управляющий сигнал на соответствующий тиристор VI или
V2. Параметры неуправляемых разрядных цепей этих конденсаторов выбраны
таким образом, чтобы при отключенной управляемой цепи разряда конденсаторов
уровень выходного напряжения составлял около 40 В. При подключенной
| Д’т ~у "Туъкг
zzi____zirzzzzizzzzrzq идмв.бб 1142.004-01 рэ5 г 17'
зм, | Лист | № jokvm. I Ноли. ! Дна ;
——-------~~~~-1— —!-------- -------------—j——-----—------1~~-~— ---
l lnii.Av по.тл, J I 1олч. и ?!<на Вча.м. инв.Х- = IIub.№j\oj. * Поли и.ина
.... .... ...........У ... Форм.и А4
управляемой цепи разряда конденсаторов время их разряда уменьшается и
соответственно изменяется фаза импульсов управления тиристорами VI и V2,
обеспечивая увеличение выпрямленного напряжения до 50 В.
Заряд конденсаторов СЗ и С4 осуществляется в нерабочие для тиристоров
VI и V2 полу пер/т ды питающего напряжения от выводов 4-6 трансформатора Т1
через диоды \ ш амплитудного значения напряжения на этой обмотке. В
рабочие полупер, -ды дющего напряжения конденсатор СЗ разряжается через
резисторы R9 - R11 * -эмиттерный переход транзистора V6 до уровня
опорного напряжения на сч итроне VII. Одновременно происходит разряд
этих конденсаторов через it сторы V13 и V14, управляемые сигналом
обратной связи, снимаемого с резистора R8. В зависимости от величины сигнала
образной связи изменяется степень открытия транзисторов V13 и V14, что в
конечном итоге изменит общее сопротивление разрядной цепи, а следовательно, и
постоянную времени разряда конденсаторов СЗ н С4. В периоды протекания тока
разряда конденсаторов СЗ и С4 транзисторы V5 и V6 открыты, a V3 и V4 -
закрыты. При снижении напряжения на конденсаторах СЗ и С4 до уровня
опорного напряжения на стабилитроне VII, происходит открытие
соответствующего транзистора V3 или V4, а затем - выдача импульсов управления
от импульсных трансформаторов Т1 и Т2 на соответствующие силовые тиристоры
VI и V2.
При снижении напряжения на выходе шкафа питания пропорционально
снижается напряжение обратной связи и, в случае снижения напряжения ниже
опорного напряжения на стабилитроне VI2, транзистор VI3 закрывается, а
транзистор VI4 открывается, что приводит к уменьшению общего разрядного
сопротивления и снижению времени разряда конденсаторов СЗ и С4.
Уменьшение фазы открытия силовых тиристоров VI и V2 приводит к
увеличению напряжения на выходе шкафа питания.
Изм. 1 Jhicr Ипк.№ rio; № докум. । L | I I Лист L. ИДМБ.661 142.004-01РЭ5 ?£ Нодн. _ : Ди;. 1 _ „ Поди. н даta ’ B'ja.M. iiiiij.X’ 1 1 Ыв.№ д\o.i. 5 _ и т;па \
1
При увеличении напряжения на выходе шкафа питания происходит
обратный процесс. Таким образом, происходит стабилизация выходного
напряжения. При этом точность стабилизации зависит от стабильности опорного
напряжения стабилитрона V12 и коэффициента усиления каскада транзисторов
V13 и V14.
В состав импульсного регулятора напряжения и тока заряда
аккумуляторной батареи входят основной тиристорный ключ V7 и
вспомогательный тиристор V22.
Принцип действия этого регулятора основан на регулировании скважности
открытого состояния тиристора V7, управление которым осуществляется в каждый
полупериод питающего напряжения по цепи: положительный выход
преобразователя напряжения, провод 12, конденсатор С12, резистор R35, диод
V28, провод 47, управляющий переход тиристора V7, аккумуляторная батарея,
минус преобразователя напряжения. При запертом тиристоре V22, тиристор V7
отпирается каждый полупериод питающего напряжения и пропускает импульсы
тока заряда аккумуляторной батареи с частотой 100 Гц.
Система автоматического ограничения тока заряда и напряжения на
аккумуляторной батарее построена на сравнении сигналов, пропорциональных
значению тока заряда и напряжению на аккумуляторной батарее, с значением
опорного напряжения стабилитрона V23. При этом сигнал обратной связи по току
снимается с регулируемого резистора R9, выпрямляется диодным мостом V24 -
V27, сглаживается фильтром из дросселя L2 (PH), конденсатора С14, и поступает
через разделительный диод V31 на резистор R38. А сигнал обратной связи по
напряжению, снимаемый с делителя напряжения, состоящего из резисторов R13 -
R15, поступает по проводам 19 и 13 на конденсатор С13 через диод V30, также на
резистор R38, включенный параллельно стабилитрону V23 через управляющий
переход тиристора V22. При достижении значения напряжения на резисторе R38
7 I лист
zz zzzlzzzz:zzzzz:d идмб.66 i 142.004-01 рэз гГ
jm. Лис'1_ I Л? /юкум, | lo.ui. £ Д;иа ; _ „ _ _ _ _ __* _ __
[ Ihh.X’ ik'.ij. I и таTikV iZ.i. J I Ы.:и. и .in
Форм.'П Д4-;
'-'мимо л:я >; '= чя ни
\ .Г. -о, в СВОР •
пропуску серии шм. .шсов
отпирание тиристо;‘-ото клн
параметр будет меньше величин;
ном сгабиличронс V23. отпирается тиристор
к' запиранию тиристорного ключа V7 и
< м аккумуляторной батареи. Следующее
Смет лишь тогда, когда контролируемый
ч го, в свою очередь, вызовет запирание
тиристора V22.
Управление обратным тиристс ым к. ом V8 осуществляется от узла,
состоящего из элементов: дросселя L > (ЕН), киш, дм Cl I, стабилитрона V21,
диода V20. Сглаживающий фильтр LI, С11 вклю1' с разность напряжений
аккумуляторной батареи и преобразователя напряжения. . дчае исчезновения
питающего напряжения разность этих напряжений становится больше напряжения
ла стабилитроне V21 и тиристорный ключ V8 отпирается током от
муляторной батареи, и цепи управления получают питание от аккумуляторной
батм- начала через тиристор V8 и, с замыканием силовых контактов КМ, минуя
тирь;иоР . ::
В связи с . чержкой на срабатывание до 0,05 с контактора КМ и с целью
исключения нежелательных бросков тока через аккумуляторную батарею, на это
время ступенчато завышается сигнал обратной связи по выходному напряжению
путем шунтирования резистора R8 контактом контактора КМ. С включением
контактора КМ его контакты размыкаются и уставка выходного напряжения
возвращается к первоначальной величине. Тиристорный ключ V8 к этому моменту
времени будет заперт, так как его анод-катод был зашуитирован силовым
контактом контактора КМ и процесс заряда (подзаряда) аккумуляторной батареи
будет происходить только через прямой тиристорный ключ V7.
Цепь, состоящая из предохранителя F3, тумблера S1- ВКЛЮЧЕНИЕ ШП,
предназначена для подачи и снятия напряжения питания на шкаф питания.
ИДМБ.661142.004-01 РЭ5
Вспомогательный контакт контактора КМ, подключенный к Х3:2 и Х3:3
шкафа, выключает цепь сигнализации о срабатывании контактора КМ при подаче
питающего напряжения.
С целью исключения нежелательных провалов и всплесков регулируемого
выходного напряжения в момент восстановления подачи питающего напряжения
на шкаф питания предусмотрена подача сигнала, соответствующего сигналу
обратной связи номинального режима (50+0,5) В. Этот сигнал формируется от
напряжения аккумуляторной батареи на параметрическом стабилизаторе R33 - R17
и по цепи R32-KM:4-KM:3-R26 подается в цепь базы транзистора VI3. Таким
образом, в момент восстановления питания от выпрямителя, угол отпирания
тиристоров VI (V2) соответствует необходимому значению для поддержания
среднего значения выходного напряжения (50+2,5) В и перерегулирование при
этом минимально.
Вспомогательный размыкающий контакт контактора КМ:1-КМ:2,
подключенный к ХЗ:2 и ХЗ:3 шкафа, выключает цепь сигнализации заряда
аккумуляторной батареи НЗБ" на пульте машиниста, а замыкающий контакт КМ:7-
КМ:8 подключает катушку контактора питания, обогрева лобовых стекол
электровоза.
Вольтметр PV, с помощью тумблеров S3 и S4, может подключаться к цепи
выпрямителя в положении НАПРЯЖЕНИЕ ВЫПРЯМИТЕЛЯ и аккумуляторной
батарее в положении НАПРЯЖЕНИЕ БАТАРЕИ. А так же к цепи
преобразователя шкафа другой секции в положении АВАРИЙНО рубильника SA2.
Для того, чтобы вольтметр PV показывал напряжение преобразователя своего
шкафа или другой секции, необходимо, чтобы тумблер S4 был обязательно в
положении НАПРЯЖЕНИЕ ВЫПРЯМИТЕЛЯ.
~~—------------------—— ТУыс._
zzzr_ZL. ...+_Z_TLJ ИДМБ.661142.004-01РЭ5 ' 2S
Изм. ' Лист ! .Nl'Jokx.m. i Ho/ni. i Дат :
--- -------- ------------ " ' -"L 'p .r .......|.............. .... "“I ...
i .........- ~~ —- -' - _ ...... .... ...... -........ v ।. _ _ _ . .....i,-..- — T , - - - -- -
; 11)IkX’Jio.i.’i. . Ilitjn.n uij S> :'.г. i?!1- - Инн>'' IIpjh 'i
Ч'чрмги AT
4 Блок питания Б11-192
Назначение
Блок питания БП-192 предназначен для питания холодильника "Вояж ХТП-
1802", входящего в комплект электрооборудования электровоза.
Технические характеристики
Режим работы..........................................продолжительный
Охлаждение...............................естественное, воздушное
Номинальное входное напряжение переменного
тока частотой 50Гц, В.......................................405
Диапазон рабочего входного напряжения, В...........от 280 до 470
Номинальное выходное напряжение постоянного тока, В..........12
Диапазон рабочего выходного напряжения в диапазоне
рабочих токов и диапазоне входного напряжения, В....от 10,8 до 13,5
Коэффициент пульсации выходного напряжения
в диапазоне рабочего тока, %, не более.......................10
Диапазон рабочего тока нагрузки, А...................от 4,3 до5,5
Максимальная выходная мощность, Вт...........................70
Масса, кг....................................................8,9
Устройство и работа
Блок питания БП-192, в соответствии с рисунком 4.1, представляет собой
изоляционную панель 3, на которой размещены трансформатор 9, два
оптотиристора 6 на уголках-охладителях, два предохранителя 7 с плавкими
вставками на 0.5 А и 8 А, дроссель 5,плата с элементами 1, диод 4, резистор 2, две
колодки клеммных 8.
Для крепления проводов используются скобы и прутки. Монтаж выполнен
проводом МГШВ-0,5 и МГШВ-1,5.
Схема электрическая принципиальная, в соответствии с рисунком 4.2,
включает в себя понижающий трансформатор TI, управляемый
двухполупериодный выпрямитель со средней точкой на оптотиристорах VS1 и
] ; = | JIllCI
z::ezzz;zzzzzzzzz: идмб.66 i 142.004-01 рэ5 \2.ё
’.м, ЛисJ ' Л; юь-лл. Поли. ; Дли I
I [нв.Х.-пол ' Ночи, л ’ В 1:1м hiiii.Av . Инв.Х- :o>.i ' 11‘' л1 ;! Д: ' л
| /7 7//J0/j’
'W У/ W
V:
I Ш/U/J // 4W/ |
БП max
Рисунок - Блок питания БП-192 ________________________
d_4sz£IZ3=| хш'} 661 к2. rm пхч', к
/р!.' < \ - ___ ________________________ *
Хс/Ю-МЖШИ
12
1)
О 1
[<$/
Инд. № подл.\ Подп и дота \Взом. анб. №\ Ина. № дцбл.\ Подп. и дота
&
«3
VD2
т
vn
опт
V12
VM
—IP2-
0Ш1 " РР12
-------iX.6'
//4 ^£7
то
РШ
тс
VH6
(9
т 18
—
R17
а
О Зд
-о
пт ‘8А'
LL
•»
X-
R16
R19
—I------
R20
R18 ppp
Рисунок 02 - Схема электрическая принципиальная блока питания БП-192
За*Л T}f. 3^
Изм. Лист № докцм. 4^)1 Лата
ИДМБ.66ШШ-01 Р35
Лист
28
Копировал... _ Формат АЗ
VS2. Сглаживание пульсаций выпрямленного напряжения ov
фильтром состоящим из дросселя L1 и конденсаторов С4 -
входных и выходных цепей блока питания предусмотрены предох ГГ.
FU2 соответственно.
Среднее значение выходного напряжения поддержнн =\. . с ю,-
управления расположенной на плате с элементами Е.
Установка заданного значения напряжения производится резистор ; -
соответствии методикой наладки, изложенной в разделе ТР-1 книги 8 дан
руководства по эксплуатации.
Схема управления блока получает питание от стабилизатора напряжения,
собранного на транзисторах VT1, VT3 и стабилитроне VD5. Напряжение на
стабилизатор напряжения поступает от вторичной обмотки через диоды VD1, VD6
и VD2 и сглаживается с помощью фильтра С1.
Система управления предназначена для формирования, усиления и выдачи
импульсов на открытие оптотиристоров VS1, VS2 управляемого выпрямителя.
Принцип ее действия заключается в автоматическом изменении фазы импульсов в
зависимости от напряжения на входе и тока нагрузки. Напряжение обратной связи,
снимаемое с резистора R18, поступает на инверсный вход, а пилообразное
напряжения - на прямой вход компаратора DA1.
При изменении напряжения на входе Т1 изменяется скважность импульсов
выдаваемых компаратором DA1, которые поступают на транзисторный ключ
собранный на транзисторах VT4, VT5. Генератор пилообразного напряжения
синхронизирован с напряжением на выходе трансформатора с помощью узла
синхронизации, собранного на транзисторе VT2. Для подавления помехи в цепи
синхронизации предназначен помехоподавляющий узел собранный на микросхеме
DD1, резисторе R7 и конденсаторе С2.
11зм. I Лис Г i V ГЮлЛ м
(lo.'Hi. Да га ]
ИДМБ.661142.004-01.РЭ5
Лист
Взам. IHMi X:
I h11!.№ /г Д |.
[ Io ш ила in
Формаi A
5 Микропроцессорная система управления и диагностики
оборудован нем М С У J III.
5.1 Описание и работа МСУД-Н
Назначение
Микропроцессорная система МСУД-Н предназначена для управления
тяговым приводом и электрооборудованием электровоза.
Микропроцессорная система МСУД-Н реализует управление тяговым
приводом в режимах тяги и электрического (рекуперативного) торможения,
осуществляет диагностику состояния оборудования электровоза и информирует
машиниста о режиме работы электровоза, состоянии оборудования и т.д. путем
вывода соответствующих сообщений на дисплей блока индикации, размещенного
на пульте машиниста. Регистрация диагностической информации и ее обработка
'нсствляется в соответствии с инструкцией (Приложение А).
:щсские характеристики
л.-.л технические характеристики аппаратуры МСУД-Н приведены в
таблице 5.1.
Таблица 5.1 - Технически... ....^.дктеристики аппаратуры МСУД-Н
Наименование параметров Значение
1 Количество последовательных каналов обмена информацией 2 (RS-485)
2 Скорость обмена информацией по последовательным каналам, Кбит/с 19,2
3 Количество каналов ввода дискретных сигналов: - в контроллер МПК1 (МПК2) блока БУ-193 - в контроллер ЦМК блока БУ-193 26 48
4 Количество каналов ввода импульсных сигналов от датчиков скорости 6
1 ! | ИДМБ.661142.004-01 РЭ5 Лист 30
Изм. 1 Лист № докум. [ Поди, | Да га
Инв.№ подл. \ 1 1 11одп, п лаза ] . Взл.м, пив.К? __ Пнв.Хе дубл. _ Поли, и ла га
Формат
Продолжение таблицы 5.1
1
Наименование параметров Значение
5 Количество каналов вывода дискретных сигналов:
- из контроллера МПК1 (МПК2) блока БУ-193 16
- из контроллера ЦМК блока БУ-193 24
6 Количество каналов ввода аналоговых сигналов 16
7 Количество каналов формирования импульсных сигналов управления:
- тиристорами ВИПов 8
- тиристорами ВУВов 2
- тиристорами отпитки 6
8 Климатическое исполнение по ГОСТ 15150-69 У2
9 Режим работы продолжительный
10 Охлаждение воздушное, естественная конвенция
11 Время готовности при температуре окружающего воздуха:
- выше минус 35 °C, с, не более 10
- ниже минус 35 °C, мин, не более 30
12 Напряжение питания, В 50±10
13 Потребляемая мощность по цепям питания (с
блоками индикации), Вт, не более 100
14 Напряжение подогрева, В 50±15
15 Потребляемая мощность по цепям подогрева,
Вт, не более 200
______-а идмб.661 142.004-01 рэ5
j 4b(C I ] V’ локум, : Поли. ; Д;и;1 ;
Hih> X” !. 1 Пи.ш и и.) В inns.A'.' Нн" V- =\6j. ! llo'i
\ м _
п. и ji! ia
_<Рорм;п А4‘
Продолжение таблицы 5.1
Наименование параметров Значение
16 Степень защиты оболочки по ГОСТ 14254-96: -блоков БУ-193 и БС-224 - блоков индикации ВС3641 IP 40 IP31
Состав аппаратных средств МСУД-Н
Структурная схема МСУД-Н выполнена в соответствии с рисунком 5.1.
Система торможения
Рисунок 5.1 - Структурная схема МСУД-Н
В состав МСУД-Н входят:
- блок управления БУ-193 (А55), расположенный в высоковольтной
камере;
[ - —г
№докум. | Поли.
Изм. Лист Дата j
Иин.№ ноля.
Г“^1ст
ИДМБ.661142.004-01 РЭ5
Злам. или.К? [л\бл
Поли, и лата ___
Формат A4j
- два блока индикации ВС?< — zZ' Z'и, ; .. юыоженные на н
1 вин иста обеих кабин.
Блок А55 при помощи кабелей 42 к -0 гюлилкт-зются к блокам ин.: и 'ю
< А79, образуя бортовую информ-;л.:лонндо сеть. При этом, к о ; * ;
зал А78 и А79 обязательно подключение всех трех ।
д •' д; .ей (XI, Х6, Х7).
ъю м 43 к разъемному соединителю Х6 блока индикт циь б
подклю а, :, : ;с гема пневматического торможения. Сигналы задания ъ жиг
контроллер д иниста SMI - SM4 по системе многих единим
разъемному ; - -гелю X13 блока А55 подводятся проводным монтажом.
Органами унр^. . Электровоза являются главные контроллеры S.zll и SM..
расположенные Hi : чах машиниста и боковые контроллеры SM3 и SM4,
расю жены на бокс: знке кабины со стороны помощника машиниста.
к зъемному с(ъ = f гелю X8SB блоков индикации А78 и А79 при
помощи ка< л 34 (35) подк^., наемный соединитель XS1 (XS2i. к которому
должен подклю ъся внешний наю -лпа FLASH-памяти, предназначенный
для хранения и ш. :носа информации с линии оборудования электровоза
(диагностика) в ПЭВМ „л о.
Для реализации функ жй управления и диагнос . : оборудования блок А55
имеет следующие связи:
- для контроля схемы и состояния релейно-контакк . дго оборудования
секции (РКА), режима работы на разъемные соединители й. ХИ и XI6
заводятся соответствующие сигналы, в том числе и по связи с снс тдми КЛУБ и
САУТ;
- для контроля силовой схемы и протекающим в пей процессам на
разъемные соединители Х13 и XI5 заводятся сигналы с датчиков напряжения
(ДН), контроля углов коммутации (ДУК), скорости (ДС) и токов (ДТ) всех тяговых
двигателей;
I Лист
ИДМБ.661142.004-01РЭ5 I 33
zzzzzzrz:zz:zzzzzzzzz:'
B eni, инн [ IIhb N” jyo'L у I loan. и цна
Форма! А-Г
- формирование необходимой заданному режиму схемы цепей управления
в режиме «Авторегулирование» осуществляется путем соответствующих
• переключений релейно-контакторных элементов, для чего они подключаются к
разъемным соединителям Х12 и XI7; -
управление выпрямительно-инверторными преобразователями (ВИП)
(Ul, U2) и выпрямительными устройствами возбуждения (ВУВ) (U3)
осуществляется путем выдачи через разъемный соединитель XI4 импульсов,
отпирающих соответствующие тиристоры вышеперечисленных преобразователей
(U1-U3).
Устройство и работа системы МСУД-Н
Управление преобразователями осуществляется с помощью контроллера
машиниста автоматически (по программе) путем изменения угла открытия
тиристоров ВИП Ul, U2, а в режиме электрического торможения также и путем
изменения угла открытия тиристоров ВУВ U3. Изменение угла открытия
тиристоров осуществляется программным способом при помощи
микропроцессорного контроллера МПК, входящего в состав блока БУ-193 А55.
Блок БУ-193 содержит центральный микропроцессорный контроллер ЦМК
и два микропроцессорных контроллера МПК1 и МПК2, один из которых
находится в холодной резерве.
ЦМК - центральный микроконтроллер, предназначен для ь диагностики
оборудования электровоза, формирования и передачи на блок индикации
информации с целью визуального отображения контролируемых параметров на
экране блока индикации БИ и записи во FLASH-память результатов обработки
сигналов управления с блока регулирования.
МПК1 (МПК2) -- микроконтроллеры, предназначенные для регулирования
скорости движения электровоза, тока якоря тяговых электродвигателей, угла
запаса управления инвертором ВИП, защиты от боксования и юза, регулирования
тока возбуждения в режиме электрического торможения, управления
— —
Из.м,_ Лист { №.току.м. роли.
11пв.№ iio.’ij. 11
ИДМБ.661142.004-01РЭ5
Форм?! Л4:
контакторами ослабления возбуждения и другими аппаратами РКА. Формирования
информации для визуального контроля на экране блока индикации БИ.
Функциональная схема системы автоматического управления и
диагностики (САУ) в режиме тяги выполнена в соответствии с рисунком 5.2, а
режиме электрического торможения - в соответствии с рисунком 5.3.
В блоке управления БУ-193 программно реализуется двухкоитурная
система автоматического управления (САУ) в режиме тяги. Внешним для САУ
электровоза является контур регулирования скорости, внутренним - контур
регулирования токов тяговых двигателей.
Рисунок 5.2 - Функциональная схема САУ электровоза
в режиме тяги
I Им
ИДМБ.661142.004-01 РЭ5
i Лист
<. . нс злскг ..oio (рск\ пера. • гр 'орможсния программным
линчуется ; пехкои гуриая снек авторатического управления.
: к и в режиме гиги, является iyp регулирования скорости,
ахи задания для контура рж . и р гания токов якорей и тока
ж. которые являются внутренними относительно контура
а-: скорости.
Рисунок 5.3 - Функциональная схема САУ электровоза
в режиме рекуперации
Изм.
1 № до кум
Ипи.№ подл.
Подп
Дата
Подп. н да та
ИДМБ.661142.004-01РЭ5
Взам. tniB.Ns_______] I3iia.№ лу6д_
Лист
1и /ан а
Формат А4
Состояние оборудования любой секции электровоза отображается на
экране блока индикации по запросу машиниста. Вся информация передается в блок
индикации той кабины, из которой ведется. управление, по последовательному
каналу RS-485 и хранится в памяти блока индикации в течение всей поездки.
Диагностическая информация переписывается во FLASH-память, подключаемую к
разъему XS1, в конце рейса или по какому-либо нештатному событию.
Работают представленные схемы следующим образом.
По заданию I3, V3 , получаемому от контроллера машиниста, реальному
состоянию силовой схемы (контроль токов II -14 - в режиме тяги; токов якорей
1я 1 - 1я4 и возбуждения 1в - в режиме рекуперативного торможения), получаемых
от датчиков системы процессор БМК работающего микроконтроллера (МПК1 и
МПК2) вычисляет на каждом интервале повторения вычислений код
управляющего воздействия. Полученное значение этого кода в аппаратных
формирователях блоков «захват/сравнение», входящих в состав ЧИПа
микроконтроллера преобразуются в импульс, фаза которого соответствует
требуемой для отпирания тиристоров ВИПов и ВУВа. Эти сигналы усиливаются и
поступают на тиристоры соответствующих плеч преобразователей (ВИПа и ВУВа)
или панелей тиристоров отпитки ШТ. В результате, из приложенного к ВИПам и
ВУВу напряжений (U2 и U3), снимаемых с вторичных обмоток тягового
трансформатора Т, формируются выпрямительные напряжения, поступающие на
тяговые двигатели ТД.
В режиме тяги реализована схема с последовательным возбуждением
тяговых двигателей. Обмотки возбуждения и якоря ТД включены
последовательно, поэтому при помощи датчиков тока (ДТ) контролируются общие
токи этих цепей II -14 в соответствии с рисунком 5.2.
В режиме электрического (рекуперативного) торможения якоря тяговых
двигателей подключаются к ВИПам и либо возвращают энергию в сеть, либо
работают в режиме противовключения. Обмотки возбуждения в этом режиме
питаются от ВУВа через устройства ШТ (шунтирующие тиристоры или тиристоры
—у П ................................ ~ ТЛ”£т.„.
J идмб.661 142.004-01 рэ5 л
3\L 3 j pK VVL Поди. ' Д;ил ! _ ....______
( !и<: ?•"’ Oi\': J j [Jo. nt II !?.:.? > ’ Пн1'.1-' Л и"! 1 11 IJ. I! ,’К! KI
Форм;н АТ
отпитки), обеспечивающие выравнивание токов якорей тяговых двигателей ТД
между собой. В этом режиме при помоги,и датчиков тока ДТЯ контролируются
X
токи якорей всех двигателей 1я1 - 1я4, а при помощи датчика тока возбуждения
ДТВ общий для всех четырех тяговых двигателей секции электровоза ток
возбуждения 1в в соответствии с рисунком 5.3.
В обоих режимах для защиты от боксования и юза, а также поддержания
заданного значения контролируются скорости вращения всех четырех осей
электровоза п1 - п4 при помощи импульсных датчиков (ДС).
Сигналы от датчиков скоростей ДС п1 - п4 поступают на входы таймеров
микроконтроллера БМК. Таймеры, так же, как АЦП являются принадлежностью
частотно-импульсного преобразователя (ЧИПа) микроконтроллера. В них
осуществляется измерение, и подсчет во времени импульсов, поступающих от ДС,
в результате этих операций определяется реальность скорости всех осей
электровоза.
Устройство БВВ осуществляет ввод в БМК значений дискретных
(релейных) сигналов цепей управления и релейно-контакторной аппаратуры (РКА)
и усиливает сигналы, предназначенные для управления электрическими
аппаратами (РКА) электровоза.
5.2 Описание и работа составных частей МСУД-Н.
Блок управления БУ-193
Назначение
Блок управления БУ-193 предназначен для управления тяговым приводом и
электрооборудованием электровоза в режимах тяги и электрического
(рекуперативного) торможения, диагностики состояния оборудования электровоза.
Формирования и передачи по последовательным каналам сообщений на блок
индикации и блокам, расположенным в других секциях электровоза.
Технические характеристики
Основные технические характеристики БУ-193 приведены в таблице 5.2.
________________ ДГ 1_______________~ (Лист
____________________________________ZZZ1 __ JZZZEZZ ИДМБ.бб 1142.004-01 РЭ5 зз
i Т’Е1 'Tr;1 I _ _ _ _ _ __ ._______
Пив.Л? подд. ] Подп. ir .utu > Вз.г.г 11ив № | 1Io;ub _
_____ ________ _ Форм;н Л4-,
Наименование парамег Значение
J 1арамс 1ры входных аналоговых си'Ди.. от датчиков синхронизации и с ;еж< а за i . !ьными условиями, переменный ; дря>. ’-см. В датчиков у г юз коммутации, импульс ное . =' .’ . :’еЛЫ1ОС1ЫО дОО мкс, В - от ,! коз токов якоря, возбуждения, задатчиков .а, скорости и т.д., выпрямленное напряжение. В 50 В эфф от 0 до 200 от 0 до 5
2 Количество входных аналоговых сигналов 20
3 Па; "етры частотных сигналов от датчиков скорости: - количеств лмпульсов за оборот колеса - диапазон изменения скорости движения, :ин. - длительность импульсов, мкс - период повторения импульсов, град. - амплитуда импульсов, В 42 от 0 до 750 4,28 ± 1,2 8,57 ±3 50
4 Количество частотных сигналов датчиков скорости 6
5 Параметры входных дискретных сигналов: уровень логического нуля, В, или высокоимпедансное состояние - уровень логической единицы, В от 0 до плюс 10 от 30 до 80
ИДМБ.661142.004-01 РЭ5
Hhis.V
Лист
Продолжение таблицы 5.2
Наименование параметров Значение
6 Максимальнее количество входных дискретных
сигналов:
-МПК1 (МПК2) 26
-ЦМК 48
7 Параметры выходных импульсных сигналов
фазового управления тиристорами ВИПов и ВУВа:
- амплитуда импульсов для одно-, двух,
трехсекционных электровозов на нагрузке 34 Ом, В, не 20 В
менее
- длительность импульсов на уровне 0,5 30
амплитуды, мкс, не менее
- крутизна нарастания тока не менее, А/мкс, не 0,1
более
8 Количество сигналов:
- для ВИПов 8
- для ВУВа (нереверсивного) 2
9 Параметры выходных импульсных сигналов
управления шунтирующими тиристорами или
тиристорами КРМ, работающих на импульсные
трансформаторы:
- напряжение питания трансформаторов, В 50
- длительность импульсов на уровне 0,5, мкс, не 70
менее
10 Параметры выходных дискретных сигналов:
- ток нагрузки, А, по более А 1,5
- максимальное коммутируемое напряжение. В,
не более 80
j Л но; J
И ДМ Б.661142.004-01 РЭ5 :
ЗродУлжение таблицы 5.2
Наименование паръ\ Зна> .
И Количество сигналам
12 Количество выход к игр/ , ИН1ПЛОВ J М
МПК1 (МПК 2) 1
Устройство и работа БУ-193
Блок БУ-193 включает в свой сос'п т г .ичных микропроцессорных
контроллера МПК1 и МПК2 и один нейтрал < /процессорный контроллер
ЦМК.
МПК1, МПК2 предназначены ,,ля управлеш.-.. о рпыми тяговыми
двигателями электровоза переменного тока. г ...... ыпрямительно-
инверторными преобразователями ВИП-5600 з блока ВИ1 " включены
параллельно) и выпрямительной установкой во . ждения ВУВ
ЦМК предназначен для контроля состояния и управления оборуд* -энием
электровоза, диагностики его систем в соответствии с заложенным алгоритмом,
формировании и передачи сообщений по последовательным мультиплексным
каналам.
Структурная схема одного из микроконтроллеров МПК с привязкой к
оборудованию секции электровоза выполнена в соответствии с рисунком 5.4.
Поскольку схемы МПК1 и МПК2 одинаковые, ниже рассмотрен только
один из них. Входы и выходы этих микроконтроллеров в блоке БУ-193
запараллелены и выведены на внешние разъемные соединители.
Лист
Изм. Лист №док\м. । Подп. Дата ИДМБ.661142.004-01РЭ5 ТУ
ИНВ.№ ПО; д г ,]. | _ Поли, п л рта ] _ IIIIB.jVl' Нпв.№ дубл. | 11одп. п лата Формат Л4
Рисунок 5.4 - Структурная схема МПК блока БУ-193 с привязкой к цепям
управления секцией электровоза
МПК 1, также, как и МПК2 содержит следующие устройства:
Блок входных сигналов БВС-991, имеющий в своем составе формирователи
сигналов:
- слежения оь за потенциальными условиями открытия тиристоров,
полярности полупериода п/п, сфазированного с первой гармоникой напряжения на
входах ВИП-5600;
1
. Л—
Нзм. Лист | № докум. Подп. Дата
Пн».Х<- подл. Подп. н ; ага !
Щам. инв.№
ИДМБ.661142.004-01РЭ5
Лист
1122 [ЕЛ Г >тз_
__ Формат I
- сигнала блокировки БЛК. • '(Нормирующего микропроцессор БМК-036 о
: переходных процессах в устройств, /-хропизации;
- уровня напряжения контак ти Ukc.
Входы БВС-991 подключаются личикам напряжения ДН слежения за
чк .зальными условиями (исл1, Uc. синхронизации (Uch). В качестве
да. . использованы трансформаторы 35 (датчики слежения) и ТО-89
(датчики ионизации).
Блок ф ; мирователей БФ-046 содержит:
- схему обработки сигналов датчиков углов ком.ччщии, выделяющую
сигнал 7 пропорциональный длительности коммутации в силовых цепях;
- элементы схемы теплового контроля управляющего подогревом блока
БУ-193 и включением питания при низких температурах;
- гальванические развязки датчиков скорости VI - V4.
Входы БФ-046 подключаются к датчикам угла коммутации ДУК (Uyl
- Uy4) и импульсным датчикам частоты вращения ДПС-У (nl - п4). Для контроля
температуры внутри корпуса блока БУ-193 на входы блока БФ-046 поступают
сигналы от датчиков температуры, расположенных на плате блока
микроконтроллера БМК-036. В качестве ДУК использованы датчики типа ДУК-4-
01.
Блок БАС-051 предназначен для согласования уровней сигналов от
датчиков тока (1я1 - 1я4, 1в) и задатчиков (I3, V3) со входами аналого-цифрового
преобразователя (АЦП), входящего в состав микроконтроллера блока БМК-
036.
Входы БАС-051 подключаются к датчикам тока 1я1 - 1я4, 1в типа LT1000
фирмы ТВ ЕЛЕМ, а также резистивным задатчикам, расположенным на пультах
машиниста и формирующим задания скорости (V3), тока (13).
Блок микропроцессорного контроллера БМК-036 содержит
микроконтроллер Ml67-1 и схему привязки его к внешним относительно блока
БМК-036 устройствам,
I Г ' -j—— ~ "ТбТист
4Z.i.„. 4TZZZЧ .jqizj ИДМБ.661142.004-01 РЭ5
Изм. Лист : А? ;юкум. | Поди. 1 Даса i
__________J..............J...............J.._.... _________
Щ JHin-X.’ ие.!.!. Ц _ I'loji!. и aaia Ваам. пиа.К:; [ ilnn.XTjvoT" : Подо. н jara
Форма! \4>
Логическая обработка и вычислительные операции реализуются
программными способом в процессоре микроконтроллера Ml67-1. На основании
сигналов датчиков и задатчиков автоматизированной системы управления
процессор микроконтроллера формирует и распределяет по плечам
преобразователей Ul - U3 управляющие импульсы эд - эд0, эд|Н - эди4.
Блок БМК-036 содержит также два датчика температуры, управляющие
каналами включения элементов подогрева блока БУ-193 при низких температурах
и цепей питания при достижении температуры окружающего воздуха допустимых
пределов.
Блок БМК-036 МПК1 связан с блоками БМК-036 МПК2 и ЦМК, а также
блоками индикации посредством двух последовательных каналов связи типа RS-
485. С блоками ввода/вывода БВВ-041 блок БМК-036 связан посредством
последовательного канала связи типа SPI.
Сформированные в БМК-036 сигналы (эд - эд для ВИПов, эд ,эд0 для ВУВа)
усиливаются в блоках выходных усилителей БВУ-997 (эд - Эдо), БВУ-996 (сэд! -
ЭДЛ).
Блоки БВУ-997 и БВУ-996 содержит импульсные усилители с
гальванической развязкой цепей выходных сигналов от цепей микроконтроллера и
элементы согласования с внешними устройствами.
Для задания режима работы и формирования сигналов управления
контакторами ослабления поля, песочницами, преобразователем частоты фаз
вентиляторов и панелью индикации пульта машиниста в состав МПК1(МПК2)
входят блоки ввода/вывода дискретных сигналов (БВВ-041).
Эти блоки обеспечивают стыковку БУ-193 с оборудованием электровоза,
работающего с уровнем напряжения бортовой сети 50В, и гальваническую
развязку цепей микроконтроллера от бортовой сети.
Структурная схема ЦМК выполнена в соответствии с рисунком 5.5.
ЦМК содержит три блока ввода/вывода дискретной информации БВВ-041 и
блок микроконтроллера БМК-036.
—г~- -1-----------------Г’ ---------------------— -----------------------эдэдэд
“ЭД,—;—эд идмб.661 142.004-01 РЭ5 i ЭД
;м. _ ЭД .ЮКАМ. ЭД1о.ш. i Дам J . 5 _ ЭД
t I
Н‘Ю.ЭД > г . Нмю 0 hHJ В’.jM. mi*: X? * Hi:i'.'6 ЭДл Ho 01. 0 ю;.
Б: к * J л..лии ui па . оконтроллсрс M167-1 содержит
нсмен^ ли /нл-агельнкл пули - индексных ьана.тов KS485, для подключения
двух МИК к Ушка индикации и последовательного SP1 канала подключения
блоков БВВ-С -1.
Функции микропроцессорной системы МГУ т. П по управлению
сора зовател я ми, оборудованием и диагносв ого оборудования
реализованы программным путем. Программы записывав постоянное
запоминающее у и•-ейстзо (ПЗУ) блоков БМК-036, MliM, . н ЦМК,
расположенные в БУ-193 и ПЗУ блока индикации при изготовлении элек; юза.
Примечание - Подробное описание аппаратных средств БУ-193 при о в
у- ководстве по эксплуатации 6ТС.360.193 РЭ.
А55 БУ-193
Рисунок 5.5 - Структурная схема ЦМК с внешними цепями
I I .5M
I IlH’-.y? 110'Ll
ИДМБ.661142.004-01РЭ5
.i_________„J._____________L. -------
В ягм. нпи.№ : 1.'(> Де ; ! hrt!?. и -i;f м
блок индикан :i BC3641
: Означение
ЬИ предназначен для вывода графической и звуковой информации
машинисту о заданных и истинных величинах контролируемых параметров,
состояния оборудования и системы управления, режимах работы оборудования и
т.д., а также ввода команд с многофункциональной клавиатуры.
Технические характеристики
Основные технические характеристики блока индикации ВС3641
; введены в таблице 5.3.
.блица 5,3
Наименование параметров Значение
Количество точек 640x480
2 Размер точки, мм, не более 0,33x0,33
3 Яркость, кД/м2, не менее 450
4 Возможности регулировки яркости да
5 Размер экрана, мм 201x158 (10,4”)
6 Процессор, тип Celeron
7 Тактовая частота, МГц 400
8 Объем оперативного запоминающего устройства, Мбайт, не менее 128
9 Объем постоянного запоминающего устройства, Мбайт, не менее 1000
10 Количество последовательных каналов типа CAN 2
11 Количество внешних последовательных
Изм, 4 С TZL t J ИДМБ.661 142.004-01 РЭ5 } Лпс1 i .Ns/iokvm, Ho/ui. ; Дата ! jJts.X’1? iioj.i. I llo.in. ButM. iinu,№ Инв.Х? ;i> u.i. ! Ih\ni. n ;i; Ф< Лис г % G рм;1! A *
Продолжение таблицы 5.3
Наименование параметров Значение
каналов типа RS-232 1
12 Количество внешних последовательных каналов типа RS-485 2
13 Количество внешних последовательных каналов типа USB 1
14 Количество многофункциональных программируемых клавиш 25
15 Операционная система WINDOWS ХР, LINUX и QNX
16 Напряжение питания, В от 36 до 154
17 Потребляемая мощность, Вт, не более 45
18 Потребляемая мощность на предварительный подогрев, Вт, не более 45
19 Рабочий диапазон температур, °C от минус 40 до плюс 60
20 Режим хранения, °C от минус 50 до плюс 75
21 Масса, кг, не более 5,8
Устройство и работа ВС3641
Структурная схема блока БИ на базе дисплейного модуля ВС3641 фирмы
«GERSYS» выполнена в соответствии с рисунком 5.6,
БИ состоит из следующих узлов:
- блока питания;
П 1 ' ——, рьГст
Z7ZZZ4.___________ZZZ ZZJ ИДМБ.661142.004-01 РЭ5 \7/f
jm. Лист т^.ток'ум. Ноли. Дата ! 1
.. .......I_______________L _______ I __________j _______________
Инв,№ <н>дл. I I loan, и .та ia I Вза.м. пнв.№ 1 11ив.№ /гол. s I Io.ni. п лата
__Формат А 1:
- платы управления;
- процессорной платы с процессорным модулем;
- цветного графического VGA TFT-дисплея с размером экрана 10,4" (26
см) по диагонали;
- многофункциональной псевдосенсорной клавиатуры (25 клавиши);
- лампы подсветки с регулируемой яркостью при помощи ШИМ
модуляции;
- устройства подогрева.
Рисунок 5.6 - Структурная схема блока индикации ВС3641
Блок питания обеспечивает гальваническую развязку внутренних цепей
блока индикации от внешнего источника питания и формирование напряжений,
необходимых для работы его узлов и систем.
Плата управления предназначена для формирования и усиления сигналов,
управляющих исполнительными устройствами блока индикации.
Исполнительными устройствами, подключаемыми к плате управления, являются:
1 г———— ИДМБ.661142.004-01РЭ5 Лист
Изм. | Лист № до кум. Подп. Да-i а
11нв.№ подл. Подп, и дата _ Вдам. инв.Л? __ Ннн.У' д\б.1. [ Подп. и дата __ Формат А4
устройство подогрева и встроенная кла!Г1ат\| располагаемая на передней панели
вокруг экрана дисплея. Люминесцентна ла и подсветки устанавливается в
специальных держателях непосредственно та те управления. При помощи
кабеля к плате подключен внешний разъем X лаченный для подключения
внешней клавиатуры.
Плата управления содержит:
- логику включения/отключения питания;
- управляющий микроконтроллер;
- система контроля температуры;
- систему контроля питания;
- преобразователь питания лампы подсветки;
- устройство звуковое излучающее;
- переключатель клавиатуры - встроенная/внешняя.
Процессорная плата предназначена для обеспечения связи между платой
управления TFT-дисплеем и процессорным модулем. К процессорной плате
подключаются плата управления, TFT-дисплей и внешние разъемы Х2 - Х8.
Процессорная плата содержит:
- накопитель (ППЗУ);
- процессорный модуль;
- разъем PC 104 для подключения дополнительных устройств;
- микросхемы и аппаратную обвязку CAN-интерфейсов;
- микросхемы и.аппаратную обвязку последовательного порта COM3;
- литиевую батарейку;
- логическую схему управления процессом выключения БИ.
Процессорный модуль, в свою очередь, содержит: контроллер VGA дисплея
с видеопамятью (вндеоОЗУ), контроллеры последовательных интерфейсов СОМ1,
COM2, USB и контроллер для связи через сеть Ithernet, оперативное
запоминающее устройство, объемом 128 Мбайт
Изм„ j Лист докум. Поди. Дата 5
1'IhkV И0Д.Т. | Песнь I! JU1 К!
ИДМБ.661 142.004-01 РЭ5
Лист
Bki.m. ihhlX1
5.3 Алгоритмы управления, реализуемые МСУД-Н
Поскольку БУ-193 содержит два идентичных микропроцессорных
контроллера - МПК1 и МПК2, причем один из них находится в холодном резерве,
программное обеспечение, хранящееся в памяти этих контроллеров одинаково. На
приведен Укрупненный алгоритм функционирования микропроцессорных
контроллеров МПК1 (МПК2), реализующий управление тяговым электроприводом
электровоза выполнен в соответствии с рисунком 5.7.
Поскольку рабочая программа, реализующая данный алгоритм, связана с
управлением силовыми преобразовательными установками (ВИП и ВУВ),
работающими на промышленной частоте 50 Гц, интервал повторения вычислений
синхронизирован с этой частотой и составляет Юме (один раз в полупериод).
Запуск рабочей программы осуществляется по прерыванию от
положительного и отрицательного фронтов сигнала полярности гюлупериода (п/п)
(блок 1). Блоки 2-4 служат для отсева ложных сигналов п/п: если приходит сигнал
помехи, то он игнорируется (блок 4), и программа переходит в режим ожидания
прихода действительного фронта п/п (блок 11). Помеха выявляется следующим
образом. Сигнал полярности полупериода, считанный в текущем цикле рабочей
программы, запоминается в переменной POL (блок 3) и сравнивается со значением
сигнала полярности POL1 из предыдущего цикла. В случае их совпадения
делается вывод о ложности сигнала (блок 4). Таким образом, цикл работы
технологической программы синхронизирован с частотой питающей сети и
состоит из двух частей: вычисление управляющих воздействий (блоки 1 - 14 ) и
ожидание момента синхронизации (блок 17 ).
После пуска программы выполняется ввод с АЦП необходимых для
реализации алгоритма управления сигналов токов, а также вычисление скорости
движения и определение нерегулируемых по фазе углов управления ВИП (блок 5).
При наличии задания производится проверка превышения максимальным током
двигателей 1П1ах предельного значения 1усг (блок 7) и при выполнении этого
1 Лист
И jm. । Лист № л о кум. —1 Подп. Даш ИДМБ.661142.004-01 РЭ5
Изам. пни.№ | 11нв.№ .г 6л. j Ho.ul н дата
Инв.№ по: л. J ilo.'in. и нпа
Формат А4
условия происходит включение защиты снятием импульсов с преобразователя |
(блок 8) и начальная установка (блок 11). !
Затем производится анализ величины задания тока 1о от главного вала j
контроллера машиниста. При его отсутствии, а также при наличии сигнала |
блокировки происходит переход к блоку 11- установке начальных значений
параметров. При токе Im, меньшего тока уставки 1уст, выполняются основные ветви
программы в соответствии с заданным режимом работы электровоза (ручной -
автоматический): блок 14 в случае автоматического управления и блок 13 при
ручном управлении. Обобщенный алгоритм автоматического режима выполнен в
соответствии с рисунком 5.8. Обобщенный алгоритм,ручного режима выполнен в
соответствии с рисунком 5.9.
Заканчиваются все ветви программы выводом значений управляющих
воздействий на ВИП, сигналов включения песочниц и сигнальных ламп индикации
в порты вывода и диагностической информации в канал последовательного
интерфейса.
Автоматический режим.
Обобщенный алгоритм при автоматическом управлении выполнен в
соответствии с рисунком 5.8. В режиме автоматики в блоке 2 производится ввод
заданий тока и скорости от контроллера машиниста.
Далее в блоке 3 анализируется режим работы электровоза: тяговый или
рекуперативный. В режиме тяги реализуются алгоритмы автоматического |
регулирования скорости движения (в случае отсутствия боксования) и токов I
тяговых двигателей (блоки 4 - 6).
В режиме рекуперации выполняется регулирование.угла запаса РУЗ (блок
7), а затем последовательно регулятор скорости (при отсутствии боксования). |
регулятор заданного тока возбуждения (блок 10), регуляторы тока якоря и j
возбуждения тяговых двигателей (блоки 11 - 12), а также регулятор выравнивания ‘
нагрузок (блок 13). j
Ичм.
Лист
Хе до кум. ! П о; п г_i Дача
ИДМБ.661142.004-01 РЭ5
1 (п».№ подл
I hvin. и ,t;i 1 а
В;ам. пнв.№
Иив.№ д\'бл
Поли. к т;па
Начало
Pol J = Pol
Ввод полярности
полулсрпода: Pol
Ввод данных с
Л ЦП, скоростеб
колесных пар,
нерегулируемых
углов, ДИ
V
~6-----------
Зашита ог
боксовапня
Рисунок 5.7 - Укрупненный алгоритм управления
тяговым электроприводом
1 t
Дата
Нам, j Лист \ №докум. Поли.
111гн.№ подл
I !о,тп. и ;ui та
[Лист
ИДМБ.661142.004-01РЭ5 Г£Г
-- --------1 --------——у——— — •
Взам. иппЛ? | ~ Нив Хе ;t>i J 1оди, nyiid
Фирм;и \
Рисунок 5.8 - Алгоритм автоматического режима
Ручной режим.
При ручном регулировании в соответствии с рисунком 5.9 производится
ввод заданного напряжения для формирования углов Ор и (блок 2). Затем
формируется угол регулирования и номер зоны регулирования в соответствии с
заданным значением (блок 4).
________j । “I " &|с1,
........- -...ZZT- ИДМБ.661142.004-01РЭ5
Лист I № докум. I Подп. Да! а '
— — “ . - ... - -------------------- -------------- ...~ь _ --— —
Нн(;Л? | Но.ш. и j;ij j 1 Вчам, пив.№_ ! (in: Л'- г'Ts i Ч0'1.’!-|!-VJL?.’
Рисунок 5.9 - Алгоритм ручного режима
После анализа режима осуществляется ограничение угла регулирования
ВИП по минимуму: в тяге - блоки 6 - 7, в рекуперации - блоки 8-9. Далее следует
ИДМБ.661142.004-01РЭ5 Лист
Изм. Лист докум. Под п. Дата
Инв,№ подл. Поди, и дата Взам, инв.№ Инв.№ дубя. Поди, и лата
Формат Л4
общий фрагмент алгоритма как для двигательного, так и для тормозного режима:
ограничение регулируемого угла а, по максимальному значению (блоки 10 ч 11).
При управлении в тяге осуществляется переход на блок 19 - завершение
режима ручного управления, а при управлении в режиме рекуперации
производится ограничение угла регулирования ВУВ по минимуму и максимуму и
выполняется РУЗ (блоки 13 - 18). Затем также выполняется блок 19.
Тяговый режим, автоматика.
В режиме тяги реализуются следующие алгоритмы:
- регулятор скорости;
- регулятор тока якоря.
Регулятор скорости (PC).
Алгоритм регулятора скорости в режиме тяги реализован в соответствии
рисунком 5.10.
В блоке 2 осуществляется рассогласование по скорости AV. В блоке 3
формируется величина 1з' по пропорционально-интегральному закону
регулирования. Блоки 4-5 служат для ограничения 1з' нулем. Далее (блоки 6-9)
вычисляется заданное значение 1з тока якоря для регулятора тока якоря РТЯ и
осуществляется ограничение 1з по максимуму и минимуму.
Регулятор тока якоря (РТЯ)
Алгоритм регулятора тока якоря в режиме тяги реализован в соответствии с
рисунком 5.11.
Алгоритм регулятора тока якоря реализуется следующим образом. По
разности максимального тока тяговых двигателей Im и заданного тока 1з с выхода
регулятора скорости вычисляется разность токов AI (блок 2). Затем по
пропорционально-интегральному закону регулирования в блоке 3 формируется код
управляющего воздействия а и его ограничение по максимальному и
минимальному значениям (блок 4).
Лист
ИДМБ.661142.004-01РЭ5 [&'
I It if; 54 ih'J-l_ I [пли. и :ui »;i ' iihil.V’ _ I hni,№ ,t > o/t. i 1 ___!
__ Форм;н A-l;
Рисунок 5.10- Алгоритм регулятора скорости в режиме тяги
j
Изм. Лист № докум. J Подп. Дата 5
iit.Nv но/ 1 —• ; Д, ; 1 1ОД11. и : * ;ги
ИДМБ.661142.004-01 РЭ5
Взам. mhb.Nl-
Форма1 Д4.
Рисунок 5.11 - Алгоритм регулятора тока якоря в режиме тяги
В блоке 5 на основе вычисленного управляющего воздействия
предварительно формируются код фазы угла регулирования ВИП ор и номер зоны
регулирования Изоны.
Блок 6 предназначен для вывода углов регулирования ор в случае
необходимости повышения или понижения выходного напряжения
преобразователя.
Рекуперативный режим, автоматика
В рекуперативном режиме реализуются следующие алгоритмы:
- регулятор скорости;
ИДМБ.661142.004-01 РЭ5 Лист
У7
Изм. Лист № докум. Подп. Дата
Инв.№ подл. Подп. и дата | Взам. инв.№ Инв.№ лубл. Подп. и лата
Формат А4|
- регулятор тока якоря;
- регулятор тока возбуждения;
- регулятор заданного тока возбуждения;
- регулятор угла запаса;
- регулятор выравнивания нагрузок.
Регулятор скорости
Алгоритм регулятора скорости в режиме электрического (рекуперативного)
торможения реализован в соответствии в рисунком 5.12.
Алгоритм регулирования скорости в рекуперативном режиме аналогичен
алгоритму PC в тяге. Единственное отличие заключается в том, что
рассогласование по скорости находится между максимальной скоростью всех осей
и заданной.
Регулятор тока якоря
Алгоритм регулятора тока якоря в режиме электрического
(рекуперативного) торможения реализован в соответствии с рисунком 5.13.
Блок 2 служит для анализа значения переменной ostFast. Если она равна
нулю, то происходит переход на начальную установку параметров и выход. В
случае, если ostFast отлична от нуля, что соответствует либо достижению током
возбуждения заданного значения, либо появлению тока рекуперации.
В блоках 5-18 осуществляется быстрый проход по зонам до появления
тока рекуперации, формирование управляющего воздействия а и вычисление
номера зоны регулирования ВИП и угла регулирования ар.
Регулятор тока возбуждения (РТВ)
Алгоритм регулятора тока возбуждения в режиме электрического
(рекуперативного) торможения реализован в соответствии с рисунком 5.14.
Блоки 1 - 4 служат для ограничения заданного тока возбуждения по
максимальному и минимальному значениям.
В блоках 5 - 6 на основе рассогласования Д1в между заданным и реальным
ИДМБ.661142.004-01РЭ5 Лист
Л
Изм. Лист № докум. Подп. Дата
Инв.№ подл. Подп и дата Взам. инв.№ Инв.№ дубя. Подп. и дата
Формат A4j
токами возбуждения формируется код фазы угла регулирования ВУВ ав, который
затем в блоках 7-10 ограничивается предельными значениями. В блоке 11
/ корректируется интегральная сумма управляющего воздействия ав.
Рисунок 5.12 - Алгоритм регулятора скорости в рекуперации
ИДМБ.661142.004-01РЭ5 Лист
Изм. Лист X? докум, Подл. Дата
Инв.5° лох'1- Подп, и дата | Вза.м. h>ib.№ _ Иип.Х? дубя. _ Полл, и лата
Формат Л4
Рисунок 5.13- Алгоритм регулятора тока якоря в рекуперации
I ~ Г । Г~~~ [Лист
. L.LJ . ... Д. ( ИДМБ.661142.004-01РЭ5 j $о
J Лист | Ха до кум. J Поди. ~Дата __ _____________________ _______ _ I ___
Нпп.К” Ho-ij. _ ~ I [о.чп. п д;1 hi j B'siixi, пин.Ха Pil-'111, 11 ДП;Г
5
Рисунок 5.14 - Алгоритм регулятора тока возбуждения в рекуперации
ИДМБ.661142.004-01РЭ5
Диет
61
ши: У: И пи Л'.1 <
[ |О.'1 И . Ч .’ЛК! j
фррм;м Л-1|
—г—
Дне i
Al jokvm. [ Ноли.
ИДМБ.661 142.004-01 РЭ5
i <0. !П и J J
B ;;im, пhi
I |ш; Al* 1\ 6.1.
Форм;! i Л
Регулятор заданного тока возбуждения
Алгоритм регулятора задающего воздействия регулятору тока возбуждения
реализован в соответствии с рисунком 5.15.
Рисунок 5.16-Алгоритм регулятора угла запаса
Блоки 1 - 4 служат для формирования задания по возбуждению по
пропорционально-интегральному закону регулирования в случае наличия тока
рекуперации. При его отсутствии (блоки 5 - 10) в зависимости от величины
заданного тока якоря задание по возбуждению либо увеличивается па величину AI
при рассогласовании Д>0 (блоки 9 - 10), либо сбрасывается в /3min (блоки 6, 8).
I ____________ J „ ; I -чист_
LTZLzrizn:_____________::rzj идмб.66i142.004-01 рэ5 ! &
£ Л ист_l № докум. [ 1оди, A Un;i ? _ [ ____
_____________' ~ .2 __________ _ _________ __ __
1; Но.чи. и .ч;н? ' ‘ Вчам. инн..Х\- Нив..NT* д>о.ч. 11одп. и лига
_ „ „ (Р<Я1Ч|;|1 Al
Регулятор угла запаса (РУЗ)
Алгоритм регулятора угла запаса реализован в соответствии с
рисунком 5.16.
В режиме прерывистого тока нагрузки происходит ограничение угла
опережения р минимальным значением pmin (блоки 10 - 16). При переходе в
режим непрерывного тока (блоки 4 - 9) производится коррекция текущего угла
опережения р на величину отклонения реального угла запаса 5 от заданного и
ограничение его максимальным значением.
Регулятор выравнивания нагрузок
Алгоритм регулятора выравнивания токовых нагрузок реализован в
соответствии с рисунком 5.17.
Блоки 2-10 служат для определения двигателя с максимальным углом
регулирования шунтирующйх тиристоров. В блоках 11 - 14 производится
коррекция интегральной составляющей ОшК по отклонению токов тяговых
двигателей от тока ведущего двигателя.
Блоки 15-18 служат для определения углов ашк с ограничением по углам
otB или р.
Защита от боксования.
Алгоритм защиты от боксования и юза колесных пар электровозов
реализован в соответствии с рисунком 5.18.
Защита от боксования реализуется по четырем каналам: канал защиты от
боксования всех колесных пар, канал защиты по ускорению отдельных колесных
пар, канал защиты по производной от разницы токов, канал защиты по
скольжению.
В блоке 2 обнуляется признак наличия боксования и анализируется
установленный режим: тяга или рекуперация. Затем проверяется величина
минимальной в тяге и максимальной в рекуперации скорости движения.
’ т——— । |"ЛиС7
ZZZZZZZZZtZZZZLZ: J ИДМБ.661 142.004-01 РЭ5
’ Лии z2K i Подн. i __ ......... _ __!___
: .... ... _ , L. i........
Ihm.AZ И‘’ v Upjii. II ,ш;| Bmr nnn.V J Пии SZrZ.i J П,, i.h.i
При скорости меньше 2 км/ч проверка наличия синхронного бокеоваиия не
производится (блок 7). В противном случае при ускорении dVmin , большем
величины уставки VI, фиксируется синхронное бокеоваиия установкой признака В j
в единицу (блоки 8, 9) и осуществляется защита от синхронного бокеоваиия
сбросом 1з (блоки 10 - 14, 23 - 26). Далее в блоках 33-41 последовательно
выявляются бокеоваиия по ускорению (блоки 34 - 35), по скольжению (блоки 36 -
38) и по производной от разности токов Imax и 1ср.(блоки 39 - 41). При этом
соответственно формируются признаки наличия бокеоваиия по этим каналам.
Укрупненный блок 42 реализует управление подсыпкой песка при наличии
бокеоваиия, отличного от синхронного.
Алгоритм диагностики оборудования
Диагностика оборудования электровоза, организация и контроль обмена
информацией по последовательным каналам связи (КС) выполняет процессор
ЦМК.
Процессор ЦМК, так же, как и процессоры МПК1, МПК2 синхронизирован
с фазой и частотой контактной сети, так как он в реальном масштабе времени
отслеживает работу оборудования электровоза (диагностика оборудования).
Алгоритм функционирования ЦМК реализован согласно рисунка 5.19.
Процессор ЦМК (БМК-036) синхронизируется по фронтам сигнала п/п
(блок 1). Данная процедура выполнена так же, как и рассмотренная выше, поэтому
подробно здесь не рассматривается.
После запуска, осуществляется самодиагностика оборудования,
подключенного к процессору (блок 2). На основании анализа этой информации
формируется сообщение на блок индикации о работоспособности аппаратных
средств ЦМК (блок 3).
Т_ 1 Ц ] ЗТлнст”
; . ! ИДМБ.661142.004-01РЭ5 ' &
[ Лист ! А-.'шкхм. ; Поди. Дача I |
. > —— г —... --- [
--------- . _____............J_________________________________L-___________—л
Ннп.Хе по.и I io/m. п j;i in Взам. him:..NV1 [ I 0.1. j lluin. н Т'ЬЛ—
Формат A ,
Начало
Рисунок 5.17 - Алгоритм регулятора выравнивания токовых нагрузок
1
ИДМБ.661 142.004-01 РЭ5 \~~66
—.... . . . ...... ....___.... . _______L„____
B :;ni И.г - !\!Ai. ! I I! даi;i
ФОрЫД д.
Рисунок 5.18 - Алгоритм защиты от боксования и юза (лист 1 из 3)
__I_____! .......................... !__| . -----
X—L.---------------- 7-IXJ ИДМБ.661142.004-01РЭ5 м
. j Лист j .N-J .'1OKVM. Подп. Дак! [ __
_______________J___________________ц...... ...... i___ _________j ____
_ Hc.'Ijl is iu!;i : Buim viiB,№ i ! .т\’лл. ' Ир.'Ш. н aaia
Рисунок 5.18- Алгоритм защиты от бокеоваиия и юза (лист 2 из 3)
~П __________ _ __ __~Т Д Лист
Ц ~ . Г'Т Л—Л ИДМБ.661142.004-01 РЭ5 \gt
„ I ЗЫст J №-iokvm. _ llo/iu. j Дата ! __ _ j
.Г' 1/ ’jJ.L..‘ZZZZ’ZZI?..........ZZZZZZZZZZZTZ^
Нпв.Ле Hoti. j_Ho.in. 11 jau В :ам. ujir..№ ; I hiB.X.- j\o.t s i loan, и .ti i;s
... .......... ... ~ Фо|тма । A4;
Рисунок 5.18 - Алгоритм защиты от боксования и юза (лист 3 из 3)
После установления обмена по каналу связи КС с блоком индикации БИ и
работающим МПК, принимаются данные от МПК о параметрах работы
оборудования, а от блока индикации о режиме «Авторегулирование» (блок 3 и 4).
По окончанию циклов обмена по КС осуществляется диагностика
состояния оборудования электровоза (блок 5), которая заключается в опросе через
канал SPI платы БВВ-041 и анализ полученной от нее информации о состоянии
электровозного оборудования на соответствие его режиму работу, собранной
схеме цепей управления и срабатыванию защит и отказов в цепях управления.
Затем, формируется вывод данных через КС в БИ о результатах
тестирования оборудования (блок 6) и запись информации в память ПЭВМ
~ г г ~ 7 ..
JZZ ZZj ИДМБ.661142.004-01 РЭ5
зм. | Лис'1 Д'/докум. Ночи. Дни ! -
....... j ..... -'I ' = ... ---------- .....-
1 |нн..М: ни! 'I. ‘ _ I In ; 11, и г,; a 1::тм пн’; .V- Hi in 1\ 6;i 1 lo.ni. н :i
Фирм'' Л Г'
(блок 7). После чего реализуется команда ОСТАНОВ и процессор ЦМК переход в
ожидание прихода очередного фронта(сигнала п/п.
Пр ерывание
по п/п
г2-------X-------
Самодиагностика
БУЛ
3—1_____
Выдача
через КС
сообщения
4—1______
Прием
данных по КС
___5 Л____________
Диагностика рабо-
ты оборудования
локомотива
Рисунок 5.19-Алгоритм функционирования процессора ЦМК
Hbb.V пол. 1
Глист
ИДМБ.661 142.004-01 РЭ5
jxt. нив.Л1-’ ' I Ihii.Xl1 й $ • f io.ii: h.s.tbi
i|>. 'p-JJ ; .
6 Шунтирующее устройство ШУ - 001А
Назначение
Шунтирующее устройство предназначено для ограничения
коммутационных перенапряжений на удерживающей катушке главного
выключателя.
Технические характеристики
Номинальное напряжение, В.....................................1 10
Максимальное перенапряжение между выводами 1...2, В...........500
Номинальное значение емкости, мкФ............................. 1
Номинальное эквивалентное значение сопротивление, кОм.........1,8
Масса, кг.....................................................0,95
Устройство и работа
Шунтирующее устройство ШУ - 001А в соответствии с рисунком 6
представляет собой конструкцию из гетинаксовой панели 1 на которой
установлены конденсатор 2 типа МБГЧ - 1 -- 1 и четыре резистора 3 типа С2 -
ЗЗН, Электрический монтаж панели выполнен монтажным проводом 4. Для
внешнего подсоединения электрического монтажа предусмотрены разборные
соединения "1" и "2". Крепится панель к несущей конструкции при помощи
четырех отверстий диаметром 8 мм.
Схема электрическая принципиальная ШУ - 001 А, в соответствии с
рисунком 6, представляет собой последовательное соединение конденсатора С1 с
группой последовательно параллельно соединенных резисторов Rl - R4.
] Лист
Ичм. Лист j № ,'iokvm. i 1 !оди
Да! а
II :;1м, инв.№
11 iin.jVe лх б.)
I! 1И:.№ IIO.’I.'I
I hciii. и ла i a j
Фирма! Л-1:
ИДМБ.661142.004-01РЭ5
Копировал
Формат АЗ
7 Панель диодов ПД-615
Назначение
Панель диодов ПД-615 предназначена для развязки цепей управления и
сигнализации.
Технические характеристики
Номинальное напряжение, В.....................................50
Номинальный ток, А............................................1
Максимальное обратное напряжение, В...........................1800
Устройство и работа
Панель диодов ПД-615, в соответствии с рис. 7, (вид сверху) состоит из
панели 5, на которой установлены диоды 2 на радиаторах 4, а резисторы 3
закреплены на лепестках 1. /
Электрическое подключение осуществляется к уголкам 6.
Для установки панели предусмотрены два отверстия диаметром 7 мм.
Схема электрическая принципиальная панели, в соответствии с рисунком 7
представляет собой цепочку из трех последовательно соединенных диодов VI - V3
типа КД202Р.
Для равномерного распределения величин напряжений до момента
открытия каждого перехода диодов к их выводам подключены резисторы R1 -
R3.
Выводы 1 и 2 предназначены для внешних подключений.
13 ------------ПьЗ
J_______..._____rzq ИДМБ.бб I 142.004-01 РЭ5
Лист _-V •1ОКТМ> ' IIojii. : Д;на ! : ___
I X: ни ] ]О1 [] п i.nu ‘ В им. инн .V? H<< - ?•'. t> б/: | lojn. ii.kh.i
Рисунок 7 - Панель диодов ПД-615
Лист
11з.м. ; Л- 1 ^Kvii>. j Дата
1 Ihil.V' fic-j; ! Подn. r. li! i;i
ИДМБ.661142.004-01РЭ5
8 Панель питания ГН 1 071
Назначение
Панель питания ПП-071 предназначена для вентиля защиты В357 - 02,
счетчиков электроэнергии и вольтметра, измеряющего напряжение сети.
Технические характеристики
Напряжение входное, В
(между выводами 1, 13)..........................от 74 до 124
(между выводами 1, 12)..........................от 188 до 148
~ивх3(между выводами 11,8).... ...........................50±10
Напряжение выходное (при подключенном ВЗ-57- 02), В
Ubwxi. (между выводами 7, 8)................4........... 35±10
НВых2, (между выводами 9, 10).............................60± 10
и»ыхз. (между выводами 5, 6).........................от 152 до 272
инь|Х4. (между выводами 4, 1)........................от 74 до 124
Номинальный ток нагрузки, А
"Выход Г1 (выводы 7, 8).....................................0,11
"Выход 2" (выводы 9, 10)...................................0,18
Масса, кг...................................................6,0
Устройство и работа
Схема электрическая принципиальная панели питания в соответствии с
рисунком 8.1 представляет собой два выпрямительных моста, каждый из которых
состоит из диодных блоков Ul - U4 типа Д- 001.
Один выпрямительный мост составлен из диодных блоков Ul, U2 с
"Выходом 1” на выводах 7.8. Второй выпрямительный мост составлен диодными
блоками U3, U4 с "Выходом 2" на выводах 9, 10. Формирование напряжения
"Unblx!" происходит путем деления напряжения ’~UbX|" на резисторе R5,
сопротивлении катушки промежуточного реле КVI и катушки вентиля защиты ВЗ [
- 57 - 02. подключенной к "Выходу 1". Формирование напряжения ’4Jbwx2”
Г~~ i Г I Лист
ZZZZZZZZZTZZltZZ ИДМБ.бб 1142.004-01РЭ5 [ у г
з.м. Лис; _I Поди, г Д;гд1 ~ _ ___ ~ _____ _ __ Д 7
11пв.№ no’i.i. J !о;ш. п !’ . инн.Х? Нив. Де луб: i. I ! 1олп. н ,'ia га
г Инб /3 Подп. и дото
С1
С2
—а-
ш
—@—
Ж! Г"
.. 1
Рисунок 81 - Панель питания ПП-071.
Схема злектрическая принципиальная
и6 <►-
°?
о
R5
U2 <*
Х1
0—0 Цепь
8 -ОЬых.1 -ОШ Общий минус
12 -Ойх.2
6 -ОйыхЗ
5 -Обых.З
13 -08x1
4 -ОЬых.4
7 +0бых. 1
10 -08ых2
1 -08x1 -08x2 -О8ых4 Общий
9 +08ых.2
11 +08x3
— —
ИЗМБ.661742004-01РЗБ
ФОП^ПОО//
Форм^г/ /ф
происходит путем деления напряжения 'Мфх" на резисторе Кб и сопротивлении
второй катушки вентиля зашиты, подключенной к "Выходу 2".
На "Выход Г' через диодный блок U5 подается напряжение "Ub^xi" и "V(tvV
осуществляется с помощью диодов в блоке U5. Для гашения энергии, запасенной в
катушке KV1, в момент отключения питания "~UbXi" подключено шунтирующее
устройство U6 типа ШУ 001, состоящее из резистора С2 - 33 Н 1 кОм±Ю% и
диода КД257Г.
На "Выход 3" подастся напряжение питания электросчетчиков сос лее из
суммы напряжений "~Ub4i” и "~Ubx2", в для защиты от перенапряжс.
возникающих на клеммах 12, 13, подключена RC .„цепочка состоящая из
конденсаторов Cl, С2 и резисторов Rl, R2.
Для устранения "самохода" электросчетчиков от наводок в цепях "Выхода
3" во время отсутствия напряжения на выводах 12, 13 к ним подключена цепочка,
состоящая из резисторов R3, R4, предохранителя F4 и блокировки реле КVI,
замыкающейся по исчезновению питания "~UbX|" при опускании пантографа.
К "Выходу 4" во внешней цепи подключается вольтметр PV1, а
предохранители Fl - F4 защищают панель питания от коротких замыканий.
Общий вид панели питания в соответствии с рисунком 8.2 выполнен на
гетинаксовой панели 1, с четырьмя отверстиями диаметром 10 мм для крепления
ее к несущей конструкции, размещены пять модульных блоков 4 типа Д- 001,
два резистора 5 типа С5 - 35В, промежуточное реле 2, типа РП - 274, зажимы
контактные 3 для внешних подключений, три предохранителя 7 Fl, F2, F4 с
плавкой вставкой ВПТ — 6 — 31 и F4, 6, с плавкой вставкой ВПТ - 6 -- 27. На
лепестках распаяны четыре резистора 8 типа С2 - ЗЗН и два конденсатора К73 -
16. К выводам катушки промежуточного реле 2 подключено шунтирующее
устройство 10 типа ШУ-001.
л Электрический монтаж осуществлен проводом, собранным в жгуты и
^закреплены к панели 1 и увязанным нитками к пруткам.
Т Лист
ИДМБ.661142.004-01 РЭ5
______________________; _____________________________।______________.... . ....____
В :лм. * I hiB.Xi! :i) oj. [lo.'ui. н r.i:
Форма i \-l:
9 Шунтирующие устройства ШУ-001, ШУ-003 \
\
\
Назначение х
Шунтирующие устройства 111У 001, ШУ-003 предназначены для гашения
энергии, запасенной в катушках аппаратов при отключении их от источников
питания.
Технические характеристики
Максимальное импульсное напряжение между
выводами в прямом направлении, В............................800
Номинальное напряжение постоянного (пульсирующего)
тока между выводами и в обратном направлении, В..............50
Масса ШУ-001, кг..........................................0,006
Масса ШУ-003, кг..........................................0,0091
Устройство и работа
Шунтирующее устройство, представляет собой цепь, состоящую из
последовательно соединенных диода - 1 типа КД257Г, резистора - 3 типа С2-ЗЗН,
соединительной трубки - 2 и наконечников - 4 для подключения к выводам
катушек.
В шунтирующем устройстве ШУ -- 003 для увеличения длины цепочки,
элементы соединены с помощью проволоки типа ММ. Вывод с маркировкой "Ж"
подключается к выводу катушки, связанного с минусовым проводом.
Шунтирующее устройство ШУ - 001 представлено в соответствии с
рисунком 9.1, шунтирующее устройство ШУ - 003 в соответствии с рисунком 9.2.
№ ,юкх м
Д . J
I
ИДМБ.661142.004-01 РЭ5
Рисунок 9.1- Шунтирующее устройство ШУ - 001.
Схема электрическая соединений
ИнЬ'№подл.\ Падки дата \Взам. инд №\ИнЬ. №дцдл\ Подаидата
Изи Лист № до.кцм. Подп.
[lOWO
ИДМБ.66Ш2.(Ш-01 РЭ5
Копировал_______ Формат А 4
Лист
10 Панель тиристоров ПТ-246
Назначение
Панель тиристоров предназначена для выравнивания токов якорей тяговых
двигателей в режиме электрического торможения.
Технические характеристики
Номинальный ток шунтирующих тиристоров
(среднее значение), А........................................200
Номинальное напряжение питания пеней управления, В........50±2,5
Амплитуда тока импульсов управления шунтирующими........
тиристорами, А, не менее..................................... 1
Длительность импульсов управления силовыми
тиристорами на уровне 0,5 мкс, не менее.......................70
Масса, кг.....................................................29
Устройство и работа
Панель тиристоров, в соответствии с рисунком 10, представляет собой
гетинаксовую панель, на которой установлены шунтирующие тиристоры VI, V2,
V3 и три идентичных панели управления Е1, Е2, ЕЗ, каждая из которых формирует
управляющий сигнал на соответствующий тиристор.
Входы панелей управления подключены к ячейкам УД1 шкафа МСУД.
Для крепления ПТ-246 к несущей конструкции предусмотрены четыре
отверстия под крепеж М8.
|Лист
__________ _______ _ _ ___________________________ _ . №
11 nu.A't.’ no.r.'i. : I loan, п , i;i гн инк.Хи i i\6a. Поль и
А I;
Ин& № пойл Подо и дата Взам инЬ, № Инв № бцбл. Подо. и дата
305
31
16
Для тр^гщртиройки
=з>- чз
С5
Рисунок 10 - Панель тиристоров ПТ-2^6
305
370
Изг Лисщ № "докцм Подо
Пот
ИДМБЬ6Ж(Ш-01РЭ5
Лист
15
1 I Блок диодов БД-007
Назначение
Блок диодов применяется для развязки цепей питания электровоза,
работающих на общую нагрузку.
Технические характеристики
Номинальное обратное напряжение каждого плеча
(выводы 3 - I и 4 - 2), В.................................660
Номинальное напряжение между выводами 1,2 и 3, 4, В.......660
Номинальный ток каждого плеча (среднее значение), А.......0,4
Номинальное значение относительно "земли", В.............1300
Максимально допустимое импульсное обратное
напряжение каждого плеча, В..............................1800
Масса, кг................................................0,25
Устройство и работа
Блок диодов БД-007, в соответствии с рисунком 11, состоит из панели 1 с
двумя отверстиями диаметром семь миллиметров для крепления к несущей
конструкции, на которой установлены: плата с элементами 2, четыре вывода для
внешних подключений 3, состоящих из винтов М5 и скоб для фиксации
наконечников. Электрические соединения платы с элементами и выводами
осуществлены с помощью мон тажного провода.
Схема электрическая принципиальная блока, в соответствии с рисунком 11,
представляет собой две независимые цепи с выводами 1 - 3 и 2 - 4 для внешних
подключений. Каждое плечо состоит из диодов VI - V5 и V6 - V10 типа К/р4/Д,
шунтированных соответственно резисторами R1 - R5 и Г<6 - R10 типа С2-ЗЗН для
равномерного распределения образного напряжения на каждом диоде.
И Лис'1 : № м. I lo,i[:
КЗЮЗ#?
ИДМБ.661 142.004-01 РЭ5
Вдпи i/nfi. Инб. №66^ Поди, u ikm
3 V6 V7 V8 V9 10 4
’ R6 4___p R7 H H R8 ’—1 1—’ R9 H N R10 U_h * "V
Рисунок 77 - Блок duodob БД- 007
KM66mZ004-07PJ5
---------------
12 Панель фильтра ПФ-585
\ !
ГТ '
Назначение •
Панель фильтра ПФ-585 предназначен^ для сглаживания пульсаций
напряжения аппаратуры управления.
Технические характеристики
Род тока...........................................пульсирующий
Частота пульсаций, Гц.......................................100
Входное напряжение (ср. знач.), В.....................110,0±5,5
Выходного напряжение в диапазоне входного напряжения и
номинальном токе, В, не менее...............................100
Номинальный ток нагрузки, А...................................5
Коэффициент сглаживания пульсаций фильтра в диапазоне
рабочих токов, напряжений и температуры, не менее............40
Допустимые пульсации на выходе, % не более....................3
Масса, кг...................................................6,7
Устройство и работа
Конструкция панели фильтра ПФ-585, в соответствии с рисунком 12,
представляет собой гетинаксовую панель 3 с четырьмя отверстиями диаметром
восемь миллиметров для крепления панели к несущей конструкции, на которой
установлены дроссель 1 типа Д-51 и шесть конденсаторов К50-32-250В-2200 мкФ-
В параллельно соединенных между собой. Крепление конденсаторов к панели
осуществляется крышкой 4 при помощи шести шпилек. Для подсоединения
внешнего монтажа предусмотрена колодка клеммная 2.
Схема электрическая принципиальная фильтра представляет собой
однозвенный Г- образный LC-фильтр.
ИДМБ.661142.004-01РЭ5
Лиси
16
S
О—О JpUh
7 Лбх 110В _
2 +Пбых
3 Общий MUHL/C
4
Схема электричек
)ципиальная
Рисунок 12 - Панель фильтра ПФ- 585
Z'
Изм 7исс № доким Подп Зато
ИДМБ.6611ШШ-01Р35
Копировал
Лист
Формат__А£______
I 3 Панель диодов ПД - 499
Назначение
Панель диодов предназначена для использования на электровозах в цепях
управления постоянного (пульсирующего) тока-е -поминальнъгм напряженном що
440-В для объединения двух электрических сигналов в один общий сигнал.
Технические характеристики
Род тока..............................постоянный, пульсирующий
Режим работы..................................продолжительный
Номинальное напряжение относительно "земли", В.............1 10
Неповторяющееся импульсное обратное напряжение, В..........1200
Номинальный средний прямой ток диода, А.....................10
Масса, кг..................................................0,7
Устройство и работа
Панель диодов ПД - 499, в соответствии с рисунком 13, состоит из панели 1
с двумя отверстиями диаметром семь миллиметров для крепления к несущей
конструкции, двух диодов 2 типа Д232-80, установленных на уголках-охладителях
3. Внешнее подключение осуществляется с помощью колодки клеммной 4.
Схема электрическая соединений представляет собой цепь из двух встречно
включенных диодов VI и V2.
.. hie [ м. ; 11олп. ,!
ИДМБ.661 142.004-01 РЭ5
11
imp n i/po// ЗД
14 Шунтирующее устройство ШУ-19Й
\ Назначение
Шунтирующее устройство ШУ- 196 предназначено для гашения энергии,
запасенной в катушках аппаратов при отключении их от источников питания.
Технические характеристики
Максимальное импульсное напряжение между выводами
в прямом направлении, длительностью, не
более 10 мс, В...............................................750
Номинальное обратное напряжение постоянного или
пульсирующего тока, В........................................110
Номинальное значение сопротивления, кОм........................1
Максимально допустимый импульсный прямой ток
при длительности импульса не более 10 мс с
интервалом времени не менее 15 минут
между импульсами, А, не более...............................50
Масса ШУ-196, кг..........................................0,01
Устройство и работа
Шунтирующее устройство, в соответствии с рисунком 14, представляет
собой цепочку, состоящую из последовательно соединенного диода 5 типа КД257Г
с резистором 1 типа С2-ЗЗН с наконечниками 2 для подключения к выводам
катушки.
В шунтирующем устройстве элементы соединены с помощью специальной
медной трубки 4. Наконечник с маркировкой "Ж" на трубке 3 подключается к
выводу катушки, соединенного с отрицательным выводом источника питания 50 В.
___ | _f _ Г ПГл на
4ИДМБ.661142.004-01 РЭ5 Гд0
। Лист цЛ’-‘ jokvm. 1 Ноли. * Д;пэ _ ;
t Jin; .V пол,!. Поли, п л, пл Воч - Ннн - г
w | Hann {/nd. /rf Ила № п:И\ /Ып и скш1
Схема электрическая соединений
Рисунок 74 - Шунтирующее устройство ШЧ - 196
ИДМБ.66Ш.ОО4.~О1РЭС
15 Панель диодов ПД - 295
Назначение
Панель диодов ПД - 295 предназначена для электрической развязки в
цепях управления электровоза.
Технические характеристики
Номинальное рабочее напряжение, В............................110
Максимальный прямой ток каждого диода, А......................80
Максимальное обратное импульсное напряжение, В..............1000
Масса, кг....................................................4,4
Устройство и работа
Панель диодов ПД - 295, в соответствии с рисунком 15, представляет собой
два диода 1 типа Д171 - 400 установленных на охладителях 5 типа 0181 -80,
закрепленных на изоляционной панели 2 из гетинакса. Для подключения внешнего
монтажа используются разборные соединения 3, 4. Для крепления панели диодов
к несущей конструкции предусмотрено отверстие диаметром 10 мм и паз
(10x20) мм.
г—
И зм
№ докум
Дам
ИДМБ.661142.004-01РЭ5
Взам. (шк.№
Схема электрическая соединений
ИДМБ.6бт200^ Р35 Рз
16 Блок сигнализации БС-002
Назначение
Блок сигнализации БС-002 предназначен для световой индикации состояния
основного оборудования электровоза.
Технические характеристики:
Номинальное напряжение постоянного или
пульсирующего тока, В............................. 50
Частота пульсации питающего напряжения, Гц....... 100
Коэффициент пульсации напряжения питания, %....... 100
Диапазон изменения среднего значения напряжения
пульсирующего тока, В............................. от 45 до 55
Диапазон изменения напряжения постоянного тока, В. от 35 до 62,5
Устройство и работа
Общий вид блока представлен на рисунке 16.1.
На панели поз.З закреплены полупроводниковые коммутаторные лампы зе-
леного свечения поз. 16 (3 шт.) и красного свечения поз. 17 (31 шт.) и панель дио-
дов поз./. Связь блока со схемой электровоза осуществляется через штепсельную
вилку поз.^.
Электрическая схема блока представлена на рисунке 16.2.
Лист
7^ Зам. 4 ТА /З&М г ИДМБ.661142.004-01 РЭ5 94
Изи, Лист № до кум. Подп. Дата
/с ЗШЗоТ- f.OZtrf
Инв.Хй подл. Подп. и дата Взам, ивв.№ Инв.№дубл. Подп. и дата
Формат А4
Рисунок 16.1 — Блок сигнализации БС-002. Общий вид.
ИнбП подл Пода и дата Взом. uh&N \Ин& N аубл Пода и дата
КЗЩЮ? Г I
^3 T/l.-fJtf-W i.efa
Изь Пися N до кум Пода Дате
ИДМБ. 661142.004—01РЭ5
Писге
95
Формат АЗ
Hh&.N подл Подп и дата Взам uh£lN Ин&. N дубл Подп. и дата
__________________________________________________
Рисунок 16.2 — Блок сигнализации БС—002. Схема электрическая принципиальная.
£ 7%t Я ft- 0#
ИзьПист N докум.
Подп Цата
ИДМБ. 661142.004—01 РЭ5
Пи err
96
Формат АЗ
исключения взаимного влияния цепей*; Стабилитрон V13 ограничивает перегрузку
светодиода.
ИДМБ.661142.004-01РЭ5 ! &
.... г.” ...... г. ’ .......
17 Панель с диодами IIД-5
Панель с диодами предназначена для исключения контурных токов
тяговых двигателей при рекуперативном торможении.
Технические данные
Номинальный ток (среднее значение), А 850
Максимальный ток 30-минутного режима с "холодного" состояния (среднее значение), А 1000
Номинальное напряжение относительно "земли" (эффективное значение), В 1250
Максимальное неповторяющееся напряжение (амплитудное значение), В 2000
Масса, кг 24,5
Скорость охлаждающего воздуха в межреберном пространстве, м/с, не менее 3
Устройство и работа
Панель с диодами ПД-5, в соответствии с рисунком 17, представляет
собой конструкцию из гетинаксовой панели 1, на которой установлены
три диода 2 с охладителями 3. Охлаждение воздушное, принудительное.
Внешние соединения осуществляются подключением к выводам
ИДМБ.661142 004-01 РЭ5 Лист 98
7 тм-т-ох ход
Изи, Лист № бокам. ПоЗп. Пата
Инб. № поЗл. ПоЗп. и Зато Взам. инб. № Инб. № Зибл. ПоЗп. и Зато
Формат А4
Инд. № подл. Подо, и долю Взом, инд. № Инд. № дцдл. Подо и дата
/сзш ~~
2
Рисунок 17-Панель с диодами ПД-5.
тл.юз.л&^ър ИДМБ. 661142.004-01РОБ
ЙзЖЛиспГ №докцм. | Подп. \Дотп
Лист)
99
Копиродал
Формат Л 4
18 Панель гальванической развязки ИГР-888
Назначение /
Панель, предназначена для гальванической развязки цепей контактов реле
токовой защиты от входных цепей МСУД и передачи в МСУД сигналов о
срабатывании токовой защиты с целью выведения информации на дисплей.
Техн и ч еские хар а кт ери с ти к и
Климатическое исполнение по ГОСТ 15150-69....................У2
Максимальная рабочая температура, °C.........................60
Группа условий эксплуатации по ГОСТ17516.1-69...............М25
Степень защиты по ГОСТ 14255-69............................1Р00
Входной ток, А, не менее..................................0,01
Диапазон напряжения питания переменного
Тока частотой 50 Гц, В........7.....................от 105 до 260
Сопротивление изоляции, Мом, не менее
после испытаний на теплостойкость...........................3
после испытаний на влагостойкость.........................0,5
Режим работы....................................продолжительный
Охлаждение.........................................естественное
Номинальное напряжение изоляции, В.....................,....405
Номинальный коммутируемый ток при
напряжении равном 110 В, А................................0,002
Время включения, мс, не более................................10
Время отключения, мс, не более................................5
Общий вид панели представлен в соответствии с рисунком 18. Панель
состоит из входных и выходных зажимов контактных 1, реле РНГ-53 -- 2, а также
резисторов 3. Диодов 4 и конденсаторов 5, предназначенных для формирования
напряжения питания реле. Для крепления панели к несущей конструкции
предусмотрены четыре отверстия диаметром 11 мм.
И Г~ Г _ = 1jFlc2
z:.izzzpzzzrTz:r::..i идмб.661 i 42.004-01РЭ5 7^
jm. f .Чист I №лок\'м. Поди. Д;нл
- - - ----—-1-- — —j — — -— .... - - ——-- — -- -.......
___________ _________ .... .................i_______________L.............
I И0.1.1 : Ik'.'lll. 5t !. Ц?'?' * Illd'.X’ Q Г’/l * I lej.'l. f f ’KI 1 a
гИтп | /Паи m/fi //g dim Подп. и дата
Рисунок 18 - Панель гальванической развязки ПГР-888
— - —
ШМБ.66Ш2О04-01Р35'
19 Источники напряжения двуполярные ИНД 1-24/2,4
ИНД2-24/2,4
Источники напряжения двуполярные ИНД 1-24/2,4, ИНД2-24/2,4 предназна-
чены для питания датчиков тока и напряжения фирмы LEM и их аналогов, уста-
новленных в системах питания силовых установок электровозов.
Технические характеристики:
-диапазон напряжения питания частотой 50Гц, В
- выходное напряжение, В
- максимальный ток нагрузки по одному каналу, А
- ток срабатывания защиты, А
280-470
плюс, минус (24±0,1)
2,4
3,2±0,32
- количество выходных каналов в зависимости
от исполнения
/2
Источник напряжения двуполяриый обеспечивает стабильное напряжение
плюс, минус 24В с погрешностью менее ± 1 %, необходимое для питания измери-
тельных цепей датчиков тока и напряжения. Имеет защиту от перегрузки и корот-
кого замыкания при превышении потребляемого тока 1,3 1н нагрузки.
Примечание - Подробно устройство и принцип работы источников напряже-
ния двуполярных изложены в «Руководстве по эксплуатации источников напряже-
ния двуполярных ИНД 1 -15/1,2, ИНД2-15/1,2, ИНД 1-24/2,4, ИНД2-24/2,4, ИНД1А-
24/2,4, ИНД2А-24/2,4 НПЦО 656132РЭ».
S' Зл/и/ ГЛ
Изм. Лист № докум. л Црдп. Дата
ИДМБ.661142.004-01 РЭ5
Лист
102
Инв.№ подл.
—L—'.----
Поди, и дата
Взам, инв.№
Инв,№ дубя.
Поди, и дата___
Формат А4
Рисунок 19.1 - Панель питания ПП-720
ИДМБ.661142.004-01РЭ5
Лист
/д?
[J'mi. и1!Н.№ j 11ш:.,лб,j. н л;гп1
<[>ормги А4
Е2
1
2
Х1Л
Кснп.
С6...СГ
’1
-380 В
______2
4J 5
--о [оч
S’ ।
С21..Г30
8
1Ь
V1
5
--у1 Z
C1...CS и I I
^11„£20 Qrs
Е3.1
СБ
СП
XV1
и
’Защипа'
8. _____
Rb
Rte
д
7.
1
D1
л
2
СЮ
С18
R46
R52
7 rVo
Zi
D3
г4л
С7
R24
R19
УЮ
R21
Lb
а
ко-
Град
С19
д
7
3
4.
R35
СП
6
-24В
4
+24В
D5J
Х12
Конп.
г V1
г------Е4
5
ОВ
3
+24В
VS
12
Инв.С? подл. Подл, и дата Взам инв. N Инв. N дубл. Подл, и дата
R4
V8
R14
QR6
С14
—а
D2
2
3
Л
С2
RH
R18
д
7
R25
V14
|й26
Г V16
V
R27
С4
С6
R34
R56
а
D4
~ГГ 18
Л
i&JR49k4i
R36
R42
СЮ
гЪ
D5.2
I
б
ю
С2О
1R6O [Т61
U |Г63
I.„й
R38
Рисунок 19.2 “ Схема электрическая принципиальная панели питания ПП-720
Изм. Лист N ДОКУХ! .Подп. Дата
Копировал
| дИСТ
. ИДМБ.661142.004-СИРЭ5
Формат АЗ_______
Вследствие этого на выходе мостового выпрямителя, на конденсаторах
I Cl "СЮ получается двуполярное напряжение, которое фильтруется при помощи
LC фильтров LI, С21 - СЗО - канал отрицательного напряжения, L2, СИ
- С20 - канал положительного напряжения. Далее эти напряжения поступают на
плату стабилизаторов напряжения Е2.
Плата стабилизаторов напряжения содержит:
- параметрические стабилизаторы;
- генератор пилообразного напряжения;
- компараторы;
- усилители ошибки;
- выходные ключи;
- электронную защиту;
- выходной фильтр.
Параметрические стабилизаторы выполнены на транзисторах VI и V2,
стабилитронах V3 и V4, токоограничивающих резисторах Rl - R6 и конденсаторах
С13, С14. На выходах стабилизаторов устанавливаются напряжения,
соответственно, плюс и минус 12 В. Они обеспечивают током генератор
пилообразного напряжения, компараторы и усилители ошибок. Ток потребления
вышеперечисленных устройств не превышает 35 мА. Для обеспечения теплового
режима транзисторов VI и V2 включены дополнительные резисторы Rl - R4.
Генератор пилообразного напряжения выполнен на однопереходном
транзисторе V9, резисторе R14 и конденсаторе С2. Он является частотно-
задающим элементом для регулирования широтно-импульсного сигнала
транзисторных ключей стабилизаторов для положительного и отрицательного
каналов панели. Питается генератор пилообразного напряжения через ключ,
выполненный на транзисторе V8 и резисторе Rl 1.
С выхода генератора пилообразного напряжения сигнал поступает на
прямые входы компараторов, выполненных на микросхемах D1 (канал
положительного напряжения) и 1)2 (канал отрицательного напряжения). На
" л : ~ .. —
ZZL ..'ZZI ИДМ Б.661142.004-01РЭ5 ;
I nt > j 11 it' i , \ i. 'in k" iai I Lt mi ’ 1.41 ri
инверторные входы компараторов поступает напряжение с усилителей ошибок,
выполненных на «микросхеме D5.1 (канал положительного напряжения) и D5.2
(канал отрицательного напряжения), которые выделяют сигнал рассогласования
между выходным напряжением и источником опорного напряжения. Резисторы
R46 и R47 формирует гистерезис при переключениях компараторов D1 и D2 и
исключают самовозбуждение этих элементов. Источник опорного напряжения для
положительного канала выполнен в виде параметрического стабилизатора на
стабилитроне V4, транзисторе V8, резисторах R3, R4, конденсаторе С14, а для
отрицательного соответственно - V3, VI, Rl, R2, R5, С13. |
Уровень выходного напряжения положительного капала задается
делителем R35, R37, R48, а отрицательного - R36, R38, R49. Коэффициент
передачи усилителей ошибки устанавливается резисторами R43, R40 (для канала
положительного напряжения) и R 44, R41 (для канала отрицательного
напряжения). Конденсаторы С9 и С10 устраняют самовозбуждение усилителей.
Выходные ключ н выполнены на транзисторах V10 - V12 для
положительного канала, и V13, VI4 для отрицательного. Транзисторы V12 и V13
для обеспечения работоспособности ПП-720 при повышенных температурах
окружающей среды установлены на теплоотводы.
Схема электронной защиты выполнена на компараторах D3 и D4. Входные
цепи компараторов подключены к делителям напряжения:
- инвертирующий вход D3 через резистор R52 к делителю R51 ,R59,R62;
- неинвертирующий вход D3 через резистор R53 к делителю R50,R58;
- инвертирующий вход D4 через резистор R56 к делителю R54,R60;
-неинвертирующий вход D4 через резистор R57 к делителю R55,R61,R63.
Делители подключены к датчикам тока, выполненным на резисторах R33 и
R34, падение напряжения на которых определяет порог переключения
компараторов D3 и D4. Переменными резисторами R62 и R63 можно I
устанавливать порог срабатывания защиты в каждом канале. Конденсаторы С7 и
С8 снижают чувствительность компараторов к импульсным помехам.
№ jokvm. h. L J ИДМБ.661142.004-01 РЭ5 Ноли. 1 Д<на _Л hct__ st>6
И :м. ~ JI1ICT 3
Hi но j 1 В ;ам. iihl.№ i 1 hm V ;i\Tvi. | llo/iii. n:i;
Форм;г1 Л-Т
* . Выходы компараторов (схема с открытым эмиттером) объединены и через
резистор R9 и стабилитрон VI9 подключены^ управляющему электроду
тиристора V7. Тиристор V7 выполняет функции элемента памяти и не позволяет
запуститься Генератору пилообразного напряжения пока не будет снято питание с
ПП-720.
Конденсатор С1 исключает ложные срабатывания защиты при переходных
процессах, возникающих во время подачи напряжения на панель ПП-720.
Элементы L3,C 11,02 являются выходным фильтром, защищающим
нагрузку от импульсных помех, неизбежно возникающих при работе импульсных
стабилизаторов.
Работает схема следующим образом.
На первичную обмотку трансформатора Т1 поступает напряжение, в
результате чего на выходе фильтров LI, С22 и L2, С21 появляется напряжение,
соответственно, минус 42 В и плюс 42 В (при номинальном первичном
напряжении 380 В), а на выходах параметрических стабилизаторов VI и V2
соответственно плюс 12 В и минус 12 В. Наличие этого напряжения приводит к
тому, что ключ V8 открывается (при этом тиристор V7 закрыт) и запускается
генератор пилообразного напряжения на транзисторе V9.
При появлении напряжения на выходах параметрических стабилизаторов
заряжаются конденсаторы С19 и С20, формируя запускающий уровень на входы
усилителей D5.1 и D5.2. Отсутствие напряжения на выходе стабилизаторов и
наличие сигналов на входах усилителей D5.1 и D5.2, при работающем генераторе
пилообразного напряжения, приводит к открытию транзисторных ключей V10 -
V12 и V13, V14, в результате чего начинает протекать ток через дроссели L1 и L2
* в нагрузку и в конденсаторы СЗ, С5 и С4, С6 соответственно для положительного
и отрицательного плеч стабилизаторов. Напряжение на конденсаторах через
усилители ошибок D5.1 и D5.2 поступает на входы компараторов D1 и D2.
Превышение напряжения на инвертирующих входах компараторов над уровнем
напряжения пилы приводит к тому, что компараторы переключаются и закрывают
ТГ““ГГТ — -----------—----------- ----------------------Гл^т~
-----IZZTXZ ИДМБ.661142.004-01РЭ5 V707
H im. ; Лист М ,ток\’м, j Ноли. i !1;hj , f
......1 ..........!_—- ............”........i ............i......................I
. ....................................................................... .-I.. . _ . .... .: _. _ _.. .1
J I IfiB.Xv 1 I [u.hi. и 'id 1 p В’ins. лиг; .V/ i Инг, V f\ u. 1 ' I loTji. и j;i r;i S
Форм-.м A4
ключи. При закрытии ключей энергия, накопленная в дросселях L1 и L2, с
помощью диодов VI5 и V16 перекачивается в конденсаторы и поддерживает ток
в нагрузке. По мерс роста выходного напряжения время открытого состояния
ключей уменьшается. Процесс продолжается до тех пор, пока не устранится
разбаланс на выходе усилителей ошибки, и в дальнейшем будет поддерживаться
выходное напряжение на заданном уровне.
При превышении тока в любом из каналов срабатывают датчики D3 или D4
и выходной транзистор соответствующего компаратора начинает проводить ток. В
результате через управляющий электрод тиристора V7 начинает протекать ток.
Тиристор открывается и запирает ключ на транзисторе V8. Генерация
пилообразного напряжения выключается и выходные ключи переходят в
закрытое состояние. В результате с выхода ПП-720 снимается напряжение.
Выходные напряжения снимают с контактов 4 и 5, 3 и 5 (плюс 24 В), 6 и 5
(минус 24 В) клеммой рейки XI. При этом контакт 5 XI является общим для
обоих каналов. Для обеспечения работоспособности импульсных стабилизаторов
без внешней нагрузки (минимальный ток через датчик не превышает 0,1 А) на
панели предусмотрены нагрузочные резисторы R1 и R2. Для снижения влияния
импульсных помех стороны тягового электрооборудования, вторичные обмотки
трансформатора Т1 зашун тированы конденсатором С1.
Для сигнализации о работоспособности при срабатывании защиты на плате
ЕЗ предусмотрена следующая светодиодная индикация:
- светодиод VI красного цвета зажигается при срабатывании защиты;
- светодиод V2 зеленого цвета зажигается при наличии напряжения плюс
15В;
- светодиод V3 зеленого цвета зажигается при наличии напряжения минус
15В.
Лист
1Нм. j Лист । №локум
Подп. = /l:i ia
ИДМБ.661 142.004-01РЭ5
fog
Huil.X? 110 !.'1.
20 Блок писания кондиционеров БПК-044
Назначение^ /
Блок питания кондиционеров БПК-044 предназначен для питания
кондиционеров типа КТГ-Э.ЗУ 1 кабин машиниста в летнее время года.
Технические характеристики
Диапазон напряжения питания переменного тока
частотой 50 Гц, В.....................................от 280 до 470
Максимальная потребляемая мощность в установившемся
режиме, кВт, не более..........................................3
Климатическое исполнение и категория размещения по
ГОСТ 15150-69.................................................У2
Максимальная рабочая температура, °C..........................60
Группа условий эксплуатации по ГОСТ17516.1-69................М25
Степень защиты по ГОСТ 14255-69.............................IP00
Режим работы.....................................продолжительный
Выходные параметры:
Номинальное напряжение, В.................................220±11
Частота выходного напряжения, Гц............................50±1
Номинальный ток, А.............................................7
Уставка токовой защиты цепи нагрузки, А.......................10
Время срабатывания защиты, с..........................от 80 до 150
Пусковой нагрузочный ток в течение 2 с, А, не более...........40
Максимальная мощность, кВт...................................2,7
Устройство и работа
Блок питания кондиционеров в соответствии с рисунком 20.1 представляет
собой конструкцию в виде металлического сварного каркаса 6, закрытого
съёмными листами. Внутренний объём каркаса заполнен оборудованием двумя
этажами. Внизу на основании каркаса расположены трансформаторы 1, верхний
этаж занимает панель 2 с размещенными на ней элементами схемы. На правой,
z Cz+z:tEF z:и дмб.66 i 142.004-01 рэ5 ИЙ
pi. * Лист < | Поли, t Диt_ _______ __________________________)____
I Inn -V и' 11. ; I [o’!!i ’o-: S’l! ! binp o;i. ' 1 lOJiH. n i;ii;i
А
Янй № подо. Побп и дото Взом. ин& № Ин&. № дцбл. Поди и дата
Рисунок 20.1 - Блок питания конЗиционерой БПК-044
Изм Лист № Вокцм ПоОп Пата
!__________________
ИДМБ661142.(Ш-01РЭ5
соковой стороне блока при помощи винтов укреплен регулятор напряжения 3, ;
выполненный в виде печатной платы, соединенной с остальной частью схемы ;
через штепсельный разъем 4. На лицевой стороне блока расположен индикатор j
срабатывания защиты 5. Для крепления блока в нижней части панели
предусмотрены восемь пазов размером 18x13 мм.
Принципиальная электрическая схема блока выполнена в соответствии с
рисунком 20.2. I
Входное напряжение подается па автотрансформатор Т1, вторичное »
ряжение которого с помощью оптотиристорных модулей V4, V5 |
поддерживаемое на уровне 220 В подается на разделительный трансформатор Тб.
Трансформатор Тб вредна знамен для гальванической развязки, подключаемой к
вторичной обмотке нагрузки, от входного напряжения. Фазное управление
оптотиристорными модулями осуществляется регулятором напряжения А1, в
функцию которого входит также токовая защита блока. Защита осуществляется
путем снятия управляющих импульсов с тиристорных модулей. Информация о
величине тока нагрузки в регулятор поступает с трансформатора тока Т4. При
срабатывании защиты высвечивается светодиод VI. Восстановление защиты
осуществляется путем снятия входного напряжения с БПК-044 и повторного
включения с выдержкой времени не менее 15 с. Трансформатор Т2 служит для
синхронизации работы регулятора А1 с входным напряжением. Питание регулятор
получает со вторичной обмотки автотрансформатора Т1, а сигнал обратной связи
со вторичной обмотки трансформатора ТЗ.
Схема электрическая принципиальная регулятора напряжения РН-006
приведена в соответствии с рисунком 20.3. Регулятор включает в себя:
- ключевой стабилизатор напряжения, выполненный на микросхеме А1,
полупроводниковых элементах VI - VI3. Способ регулирования выходного
напряжения - частотнонмпульсиый. Величина выходного напряжения
определяется стабилизатором VI2 и лежит в пределах (12±1,2) В. Стабилизация
выходного напряжения осуществляется за счет поддержания постоянства тока
_____ _ Т _ _; ТЛист
-Д______ЦТ_____ЦТДДДД ИДМБ.661142.004-01РЭ5
чм. Лист №док\м. Подп. ' Дата ? i * I
----- -------Т --------------------------‘у ’ -----у——____—-—____________— __________
--------------------------------------------------------------------------i— -- ---- ....._.- __ _--j_„-Щ
11пн V подл. । I к-;ш, и-------------------------------------------------В там. пни. №_1 Itin.Xv ;i\G;i. s Поли, п jata j
Формен \4'.
900-Hd
X2
Ц&ЫХ.1А
220 В
Цепь
и&ых.В
220 В
Х4 |Х1
V6 2 24
1 .25
23
24
25
26
РН-006
41
2
Рисунок 20 2 - Блок питания конОицоонероб БЛК-04^. Схема электрическая принципиальная
Изм <1ист N докцм Подл Дата
ИДМБ.661142.004РЭ5
стабилитрона VI2. Измерение тока происходит путём измерения напряжения на
резисторе R7. Сигнал ошибки, усиленный транзистором Y11, управляет работой
i
Преобразователя напряжение-частота (микросхема AI). Выходные импульсы этого
преобразователя, усиливаясь транзистором V9, управляют работой силового
ключевого транзистора V6. Конденсатор С5, диод V8 и дроссель L3 являются
элементами VLC-фильтра.
-канал синхронизации работы регулятора с входным напряжением блока
БПК-044, состоящий из фазораспределителя на микросхемах А2, АЗ и генератора
синхроимпульсов на микросхеме D2. Выходным сигналом фазораспределителя
являются прямоугольные синхронизированные с входным напряжением импульсы
частотой 50 Гц и скважностью 2. Выходным сигналом генератора
синхроимпульсов являются прямоугольные импульсы частотой 100 Гц
длительностью 200-300 мкс, фронт которых совпадает с моментами переключения
выходного сигнала фазораспределителя. Канал синхронизации управляется
синхронизирующим напряжением, подаваемым на выводы 5, 6 платы Е.
-усилитель ошибки, выполненный на основе ПИ-звена (микросхема А4).
Опорным сигналом усилителя является напряжение на выводе 3 резистора R39, а
сигналом обратной связи - напряжение, подаваемое на выводы 17,18 платы Е от
трансформатора обратной связи ТЗ.
-фазорегулятор с широтно-импульсной модуляцией, выполненный на
микросхеме А7. На выход 2 этой микросхемы подается пилообразное напряжение
от генератора на транзисторе V31, синхронизируемого выходным сигналом
генератора синхроимпульсов, на вход 3 - напряжение от усилителя ошибки. На
выходе 7 формируются синхронизируемые с сетью импульсы.
-генератор импульсов. Выходной алгоритм регулятора напряжения
выдается в виде частотно-импульсного модулированного сигнала. Для создания
несущей частоты используется генератор импульсов на микросхеме А8,
-формирователь выходного алгоритма, выполненный на микросхеме DI,
работающей в режиме демультиплексора. На ее управляющий вход 9 через диоды
< . j ~у.'—*— -„ w ... Ф — ф—-ффа-ффа—~ —г —ФЧ .-.ф-.фффф.фф.^фф.фф.ффф— -If- ‘
2ZT „I г . I
zzizzi . zz..zzzz:zzzzz.j идмб.66 i 142.004-01 рэ5
зм. s Лнсг J Z^ziokvm, ' I lo/ш ’ Д;нл : ....... _ ........ [
.... Г ................ ... Z....... ’ .. r"~ ’..................
......... ; _______....................... __________ ________________
I Inn Xv 1 ro,i. I. ! |< > in : B iihii.ZZ lTiri< V hpi I |о;ш. ii j:u.i
Рисунок 203 - Регулятор напряжения РН-006. Схема электрическая принципиальная
ИПМБ66>200'-С1Р35
//>/
V34 и V35 подаются инвертированные синхроимпульсы для запрета выдачи
выходного алгоритма вблизи перехода синусоиды напряжения питающей сети
через ноль. Через диод V36 подается сигнал задержки выдачи выходного
алгоритма после подачи напряжения питания. На входы 10 и 11 подаются
соответственно сигналы от фазорегулятора и фазораспределителя. На
информативный вход 3 сигнал подается от генератора импульсов.
-четырехканальный усилитель мощности, выполненный на транзисторах
V23 - V3O. Сигналы выходного алгоритма формирователя D1 усиливаются этим
усилителем и через выводы платы Е подаются на управление оптотиристорными
модулями.
-узел защиты, выполненный на микросхемах А5 и А6. На микросхеме А5
выполнен элемент задержки срабатывания узла защиты, необходимый для
исключения ее ложного срабатывания при переходных процессах. На микросхеме
А6 выполнено пороговое устройство. Нелинейная обратная связь R59, V22
позволяет исключить несанкционированное повторное включение блока.
Запрещение выдачи выходного алгоритма регулятора осуществляется путем
подачи высокого уровня напряжения с выхода 7 микросхемы А6 на стробирующий
вход микросхемы D1. Это же напряжение включает транзистор V33, который в
свою очередь включает светодиод VI для визуальной индикации срабатывания
защиты. Ток срабатывания защиты задается резистором R55. Информация о
величине тока нагрузки поступает на выводы 19, 21.
-узел задержки, выполненный на микросхемах D3, D4, являющийся 13-
разрядным двоичным счетчиком. Входным сигналом счетчика является импульсы
фазораспределителя. Установка счетчика в положение “0” осуществляется
дифференцирующей цепью С28, R100. Блокировка счетных выводов происходит с
помощью интегрирующей цепи R101, С29.
ИДМБ.661142.004-01РЭ5 Лист
Изм. Лист № до кум. Подп. Дата
Иив.№ подл. Подп. и дата Взам. инв.№ Инв.№ дубл. Подп. и дата
сЬлпмйт
21 Панель резисторов ПР - 607 j
I
Назначение
Панель резисторов ПР - 607 предназначена для подключения амперметров
РАЦРА2) к датчикам тока тяговых двигателей Т41 (Т42) и панели питания
ПП-720 электровоза.
Технические характеристики
Род тока.............................................постоянный
Номинальное напряжение изоляции, В......................... 24
Режим работы....................................продолжительный
Номинальные сопротивления в цепях, Ом
XI :1 -Х1:3............................................27,3
Х1:3-Х1:4..............................................0,255
Диапазон рабочих токов в цепях, А
XI: 1 - XI :3.....................................от 0 до 0,3
Х1:3™Х1:4......................................от 0 до 0,2925
Устройство и работа
Схема электрическая принципиальная в соответствии с рисунком 21.1
состоит из резисторов Rl - R3 , подключенных к выводам 1 - 3 колодки
клеммной XI и параллельно соединенных резисторов R4, R5 подключенных к
выводам 3-4 колодки клеммной XI
Панель резисторов в соответствии с рисунком 21.2 представляет собой:
изоляционную панель - 1, на которой размещены колодка клеммная -2, три
резистора - 3 типа С5- 16 В - 8, два резистора - 4 типа С5- 16 МВ - 1,
закрепленных на монтажных лепестках.
Электрический монтаж панели осуществлен проводом МГШВ - 0,5.
Подключение колодки клеммной осуществляется с помощью монтажных
наконечников - 5 . Для крепления панели к несущей конструкции предусмотрены
два отверстия.
Лист
ИДМБ.661142.004-01РЭ5 \кб
--------.---------------.------_—।....—
......................................-.1..---.
Взам iniB.X? ? 11ив.№ I'loj. ; ! I0.n1. и лата
Формат A-lj
lUUl'iUUQ)
22 Преобразователь частоты и числа фаз ПЧФ-177
Назначение
ПЧФ-177 обеспечивает преобразование однофазного напряжения частотой
50 Гц в трсхфазнос напряжение частотой 162/3 Гц для питания мотор-вептиляторов и
маслонасоса в режимах пониженной в три раза производительности.
Технические характеристики
Номинальное входное напряжение однофазного
переменного тока частоты 50 Гн, В...............................225
Диапазон изменения входного напряжения, В...............от 165 до 260
Номинальное напряжение изоляции цени выводов
XI, Х2, ХЗ,Х4:21 относительно «земли», В........................405
Неповторяющиеся напряжения (выводы XI и Х2, Х2 и ХЗ), В.........700
Диапазон изменения напряжения питания цепей управления, В
- постоянный ток..........................................от 35 до 62,5
- пульсирующий ток.................................... от 47,5 до 52,5.
Коэффициент пульсации напряжения питания цепей
управления, %, не более.........................................120
Номинальный входной ток
- вывод Х2, А...................................................260
- вывод Х4:21, А..................................................1
Диапазон выходного напряжения (выводы XI, ХЗ),
установившегося при температуре окружающего воздуха, В:
- от 0 до пятое 60 °C.....................................от 70 до 80
- от минус 50 до 0 °C....................................от 85 до 95
- при режимах пуска машин.....................................120
Диапазон изменения выходного напряжения, В.............от 67,5 до 82,5
Номинальный выходной ток, выводы XI, ХЗ, А....................185
Частота выходного тока, Гц....................................162/3
Масса, кг............................................................93
ИДМБ.661142.004-01РЭ5 Лист
Мб 117а
Изм. Лист № докум, црлп. Дата
И11В. № ПОТ!. Подп. и дата Взам, инв. № Инв. № дубл. Поди, и дата
Фопмат А4
Устройство и работа
Преобразователь частоты и числа фаз ПЧФ-177, в соответствии с рисунком
22.1, представляет собой металлическую конструкцию, состоящую из двух каркасов
и основания, соединенных между собой шпильками.
Силовая часть ПЧФ-177 установлена на верхнем каркасе 1.
Верхний каркас представляет собой сварную конструкцию, выполненную из
уголков. На лицевой стороне верхнего каркаса размещены вольтметры 27, необхо-
димые для контроля линейных напряжений на мотор-вентиляторах, съемные блоки
тиристоров 4, 5. В каждом блоке находятся два силовых тиристора 21 с охладителя-
ми 22 и элементы для защиты тиристоров от помех.
Охладители размещены внутри каркаса. Охлаждение - естественное, воздуш-
ное. Между блоками тиристоров установлено электротеиловое соковое реле КК. Ти-
ристоры соединены шипами 8,9, 11.
Па задней стороне верхнего каркаса крепится панель 6 с трансформаторами
14, 15, 24, дросселем 16, плавкой вставкой 17, реле 18, зажимами контактными 1=9,
20, резисторами 13, 25, реле 26.
Система управления преобразователем частоты и числа фаз ПЧФ-177 распо-
ложена в нижнем металлическом шкафу 2 с легкосъемными блоками, укрепленными
на основании 3.
Кассетные блоки представляют собой функционально закопченные устройст-
ва. На передних панелях блоков размещены выводы контрольных точек, па двух
блоках расположены также светодиоды.
Электрическое соединение блоков со шкафом управления осуществляется с
помощью соединителей PI114-ЗОЛ О. Шкаф управления соединен с силовой частью
проводным монтажом через зажимы контактные 19.
Напряжение питания цепей управления и соединение ПЧФ-177 с электровоз-
ными цепями осуществляется через зажимы контактные 20.
Напряжение питания силовых цепей подводится посредством шин 7, 10.
Схема электрическая принципиальная приведена в соответствии с рисунком
м.
Йзм. Лист №докум. 1Грдп. Дата
.. Ш///
Инв, № подл, Поди, и дата
ИДМБ.661142.004-01РЭ5
Лист
1176
Взам. инв. №
Инв, дуби.
Подл, и дата
Фопмат А4
22.2. Преобразователь частоты и числа фаз ПЧФ-177 представляет собой непосред-
ственный делитель частоты на три, выполненный на двух тиристорных ключах пе-
ременного тока V1-V2 блоков А1 и А2.
Защита мотор-вентиляторов при работе их ПЧФ-177 осуществляется .тепло-
вым токовым реле 12, укрепленным на планке 23. Для защиты тиристоров от элек-
тромагнитных помех между управляющими электродами и катодами тиристоров
включены RC-цепочки R1-C1 и R2-C2.
В состав ПЧФ-177 входят три трансформатора Т1...ТЗ. Т2 и ТЗ предназначе-
ны для формирования соответствующих сигналов обратной связи по напряжению с
гальванической развязкой пеней; Т1 - для формирования синхроимпульсов и двупо-
лярного питания аналоговых микросхем.
Защита Т1...ТЗ от коротких замыканий осуществляется плавким предохрани-
телем F1.
В случае срабатывания реле 12 мотор-вентиляторы автоматически переводят-
ся па частоту 50 Гц.
Система управления блока ПЧФ-177 размещена в кассетах.
АЗ - Блок питания Ы1-791.
А4 - Блок управления преобразователем частоты БУГ1Ч-111.
А5 - Блок формирования импульсов БФИ-818.
А6 - Блок управления контакторами БУК-904.
А7 - Блок выходных усилителей БВУ-112.
А8 - Блок фильтра БФ-817.
ИДМБ.661142.004-01 РЭ5 Лист
4 ЯШ 1 17в
Изм. Лист Xs докум. , Пд/Гп, Дата
Инв. Хе подл. П'1одп, и дата Взам. инв, Xs Инв. Xs дубл. Подп. и дата
Фопмат А4
SEd т-ШШ999НИИ
Зля транспортировки
27 21
□п
у
ио
Рисинок 22.1 - Преобразователь частоты и числа фаз ПЧФ-177
ШЧБ.66Ш.ОО7-О1 Р35
Подп.
Изм Лист № докцм.
'• Лото
Лист
117г
Инд. № подл. Подп и дата Взам. инд. № Инд № дцдл. Падп и дата
K3W W' Ш-рД
г1ВД9Г1
__L й£ £ £. ==_
Копировал
Формат АЗ
SEd ЮЛОО'Ш99'ЛЛИ
Ин б. № подл Подп и дата Взом. инб. № Инб. № дцбл, Подп. и дата
K3W30? лшлм.я.м_________________
Х1
Х2
ХЗ
10
А9
21
*22
зт_
38
15 7
56
А4
60
90.
72.
.40
8
Х6
102,
74,
Х2
Х2
28
.50.
62у
64,
66,
68.
52,
54,
6 ,
L,
1L
56,
58,
Б8У Х1
А8
БФ Х1
31
32ц
54
55j
75
22;'Г=^~М79^
;Г^?""Г76
23 ? ^txTTr.80
АЗ
БП Х1 |
Цепь Кот Адрес
'Л о1В1 АХХСгЗ Х77Л
(&£ а2й2 Ad )'2с8 .. .Х7.Э......
Cwp Z аЗЗЗ А8Х.‘.Л
Л87Л а5Ь5 A LX М3
~10В абдб Ai-XMi УА.Н
a767 А4ХМ7 ...ААУ1С7.......
а9В9 Х5 шина
а8Ь8 Х5з7 А. А у-
ЛОВ сЗсС AlXHl / 7/7.^
ЛОВ с5с6 A8XU8 А7ХМС..
СЦ мрс 0989 Х5 шина
Корпус а080
Х2
Цепь К&т Адрес
-2008 0181 А9Х812
-2008 а383 А9Х813
пе 0585 А9ХС6 Y7-A
-1608 о9а0 А 9X815
-1608 с9с0 А 9X8 К
БУПЧ XI
Цепь Кот Адрес
Сшхр '0‘ а181 ХТоО
ОС 0383 А9Х83
-U23 о484 А9Х84
W1C 0585 АЗХ1Л
-10В 0686 АЗХГоб
Л81М о787 АЗХ1Л7
ЛОВ сза АЗХ1сЗ
ОС С7С8 А9Х82
-U21 С9СО А 9X81
а989 Х5 шина
Корпус о080 АЗХМЗ
Цепь Кот Адрес
Tv 71721 о181 А5Х1аЗ
а282 А5Х1о4
о383 А5Х1о1
АУЛ о484 А5Х1а2
Сшхр'Л о585 АЗХ1а1
CuffpC 0686 АЗХЮ2
Зхз ЛФ 0888 А6Х2с5
Форс сЗс4 А6Х2сЗ
70,
ХЗ
37,
38
R1
К1
YMZ £
, о о
'нз\~лн4
777'
11 —
82 Ц
г—<
83 ' 7
г--<
54 7
85
'По
12.
74
12 13
79
80
Т
75
22
^77
57
БФИ Х1
Цепь Кот Адрес
S/ ХУАП 0181 АЛ XX л . . X7fc .
в! 0282 Ai:(2ai
Вх у-<? а383 АНШч У 7 л-?
8х цмв 9 И. А 73 0484 АЛ Х2с? У7^9
н(Ш 0888 A7XMS iiyns
ЛОВ с5с6 А9Х415
а989 Х5 шина
Корпус аОЬО УЛУУ
Цепь Кат Адрес
а181 А1X2
0282 Х7з- . А'С
Х/Г, ГЛИ'ЦР УШУ... а383 А1ХЗ
0484 А1Х4
yr.prt аЛм... 0585 А2Х2
о686 XI и А2Х.1.
К.г.п упрс5 Лип а787 А2ХЗ
0888 А2Х4
БУК Х1
Цепь Конт
о181 ИН
а282 хш А.?.М /
а383 XSCJ t’Ji'; }
УрГх с 1с2 А 9X4 4
ОнхрЗ' п484 АЗХ1аЗ
а787 A)Xi3l AXfi-.X
Л8№ о888 А6Х187
Лм&н: а989 Х5
о&гх&ч с7с8
Корпус о080 Af/MS /:.чх ...
b'Cr'cf с9с0 АЗ X di
Х2
Асргс
А 7 Х1е;
/с; /7у а/5? А 7ХМ/
Vra о2бз А 7XIл
З.М К Vi- ли АIX. МЛ
ilr? AiX.XX
Sid Х'С XX ААХ2Х f 7.
Цепь Конт Адрес
ЛОВ сЗс4 АЗХ1-С4
ЛОВ с5с6 АЗ 21:6 к л-:
УпрК/1 а1Ь1 А6Х2а1
УпрШ п2Ь2 А6Х2а2
УзрК/З аЗЗЗ А6Х2аЗ
Зпр KV4 п484 А6Х2а4
Л81РС 0888 А5Х1а8
О&цмич о939 шина Х5
Корпус aobo
Х2
Хлл Азрл
(Ж Ж! лн А9Х1 У АП.
з25? А 9 Xi '/
агхэт т:> A9Xd ,7 V
CiwXMl :iP ШУ 1 у< г;
О/гХКМг 0565 A$;as /< Cfi
сбИ A9XL 9 .. XX.C3.........
з 75 7 A9Xi Н ... .. .ХА ^2.
урр ></; (.'У A3XS3
Зг.р XV? cpi А9ХЗА
z z? XX A9XS7
3rrp X'Ad у7с£ А 9X83
6g,
6g
8Ф
Цепь Комп Адрес
ЛОВ с5с6 АЗХ'Х АЗ-7/ X
ЕУккс а9В9 Х5
Корпцс аОВО A 'tX.iX
Цепь Конт Адрес
Bip Н81 С1 А6Х1о1
Уп.р 182 С2 А6Х1а2
УпрМЗЗ СЗ А6Х1аЗ
Хоти С4 А7Х281
9рЛ,12 С5 А7Х282
Уртв С6 А7Х283
УпрНСЗ С7 А 7 X284
Лр№8 С8 А 7X285
Ур КЛ9 С9 А 7X286
лов 01 А7Х1с6
KV46 о2 А7Х287
о787 АЗХ1а8
0989 Х5
Корице аОЬО АВУШ ' <г
ЛОВ оЗ АЗХ186
111; / 81
ЛЮ9
Х5
Цепь Адрес
05щ минус АЗХ1а9
А4Х2а9
А5Х1о9
А6Х1а9
А7Х2о9
А8Х1о9
Х6о9
А9Х89
Рисунок 22.2 - Преодразодательчастоты и числа фаз ПЧФ-177. Схема электрическая принципиальная
108
Ю9
Xk ;
Адрес Конт Цепь
1 Упр МВ1
— 2 Упр МВ2
3 Угр МВЗ
7&7;М 4
АСХ1 ci 5
/ X /ч 6 ве
d i f. с X. 7 Упр КМ7
8 Упр К М3
ххг;< 9 У пр КМ9
/ f? а 10 ЛОВ
£ > у к:ь 11 Лр КМ11
iiXc? 12 УпрКМ12
^7 чех .. XX 13 УпрКМ13
А7Х2Х 74 5tyKV46
ХХА.КЛ d АЗ XIX . 75
Н2ЛХС 76
KV4-3 17 ЛОБ
X/iJ 18 НрКУ45
19
Х7^> М'ХГХК. 20
Г!с Г 21 осн
Х7
Цепь Камп Адрес
Лш) Е оО А4Х1о1
Лх ?' 80 АЗХ1Ы
Ршо 7-‘ о9 АЗХ1Ь2
Вх амо 89 А5Х181
ЗНЗ... 88 А5Х182
сО А5-Х1ЬЗ
Вх с9 А5Х1Ы
№ с8 А6Х2с6
СГЛ-; а8 А9Х4-4
ае аб АЗХ285
Л21Уц оЗ А5Х2о2
~162ВСц сЗ А5Х2а6
ЛОСц 01 А9Х4-20
ЛОСи с1 А9Х4 21
45
5?
66
~68
~б2
~64
72
7?
Тб
32
Т
7?
ИаМБ.661142ОО4-О1 Р35 Паст 117д
f/dt
Изм Паст № докцм. Подп. дата
Копиробол
Формат АЗ
Блок питания БП-791 в соответствии с рисунком 22,3 обеспечивает стабили-
зированное электропитание функциональных блоков.
БП-791 состоит из трех отдельных стабилизаторов напряжения, двух форми-
рователей синхроимпульсов и стабилизатора тока.
Стабилизатор напряжения 10 В компенсационного типа предназначен для пи-
тания цифровых микросхем и транзисторов блока ПЧФ-177. Получает питание от
провода с напряжением 50 В (XI :с5с6).
Он выполнен на транзисторах V9, VI0 и стабилитроне VII. Резисторы
R7...R10 - - балластные; резистор R12 создает положительное смещение рабочей точ-
ки транзистора V9; через резистор R13 обеспечивается минимальный ток стабили-
зации стабилитрона VII. Изменение величины выходного напряжения обеспечива-
ется резистором Rl 1. Конденсаторы СЗ и С4 - фильтровые, предназначены для
сглаживания пульсаций выходного напряжения. Выход стабилизатора подключен к
Х1:а7в7.
Стабилизатор двуполярного напряжения ± 10В служит для питания операци-
онных усилителей, входящих в состав блока. Получает питание от обмотки НЗК4
трансформатора Т1 блока ПЧФ-177 (Х2:а0а9, Х2:с9с0). Переменное напряжение
160 В через балластные резисторы R5, R6, R25, R26 поступает на диодный мост
V3...V6, стабилизируется стабилитронами VI, V2 и сглаживается конденсаторами
С1 и С2. Выходы стабилизатора подключены к XI :а5в5 и X1 :а6в6.
Параметрический стабилизатор напряжения 20 В получает питание от провода
с напряжением 50 В (Х1:с5с6). Служит для питания усилителя мощности импульсов
управления тиристорами блоков Al, А2.
Стабилизатор состоит из балластных резисторов R14...R17, стабилитрона V12
и сглаживающего конденсатора С5. Выход стабилизатора подключен к Х1:сЗс4.
ИДМБ.661142.004-01 РЭ5 Лист
~7Г /ы. 117е
Нзм, Лист № докум. Поди. Дата
кзцЯзо?
Инн. № подп. Подп. и дата Взам. ипв. № Иив. As дуби. Подп. и дата
Фоо.мат Л4
SEd №-700'270999lM
АдрнсЦепь Конт.
А6Х1аА аЗбЗ
12'
Х311 о— 2. ' -а—— 21 > а ф а
6
—
23
....."<>
.ф.-.—
АаКх1т56 +50В™5о6т;
Х6:а7 +10В пор.о
А5Х108 ОМС ™
АШа7 НОВ п7^
А6ХБ17 0М1 ° '5-
ААХХ-аБ Синхр. 1М
Х700 "1+" °ю' ~
_________________ о-—
R14...R17\A
В
а....<)
R22
26
Ф'"".<»
R12
10
фим
1 '
ф—
V19
&„..........а*
Пй27
•о
V9
<>
()-----------ф.
V18
22
; 14
Х312-
—о
Х2
Конт. Цепь Адрес
а565\д1°\ А9-ХА-6
Инд№подл.\ Подо и долю Взам. инд. № Инд № дрбл. Подп. и дата
КМ£30? ___________________
^Х7щК КЦ а2б2
1Ша5~Л0'вСд^
А 6X165 АМС obDb~
-------------- 0_
Шина Общ. qaq________
' Х5 минус 0™7
Бобышка -. • пПР,п
АШаО Кп М0
-а-
16
ф - < • ф . .
2
а...
11
а"1'—.а.. а*
3
- ф——
20
&—
7
Ф"
19
Т.
ф I
24
—-ф
V20
----М"
R28
—Ф--
V3
<►
«
(>
R11 VJQ
' ф .................................................................
<>
। ►
R1.R2
"Л—-ф"
R3JU
а
V15
V16
4
ф.....
ф -..
С6
: 13
а161 -200 В А9Х811
•9
15
1В
"~Г7
...ф II
а363'~200В.А9:Х812
а9аО\-160 В\ 79X8'16
l9i..O -160В А9Х813
Рисунок 22.3 - Блок питания БП - 791 Схема электрическая принципиальная
ИДМБ6611А2007-01Р35 Лист, 117ж
т ИоЬ. 77X2X2'^ Г.^
Изм Лист № дакцм. Падп. Лота
Капироиал Формат zlJ
Датчик полярности сетевого напряжения выполнен на резисторах R1...R4 и
стабилитронах V7, V8. Входное напряжение поступает с трансформатора синхрони-
зации Т1 (Х2:а1в1; Х2:аЗвЗ). На выходах Х1:а1в1 и Х1:а2в2 формируются синхро-
импульсы, соответствующие положительной и отрицательной полуволнам .витаю-
щего напряжения.
Следующий формирователь синхроимпульсов служит для формирования им-
пульсов частотой 100 Гц, управляющих работой генератора пилообразного напря-
жения БУПЧ-111 и формирователей временных интервалов блока БУК-904. Пере-
менное напряжение синхронизации с сетью (Х2:а1в1, Х2:аЗвЗ) через резисторы R19,
R24 подастся на выпрямительный мост V13...VI6, выходные напряжения которого
ограничиваются по амплитуде стабилитронами V15, V16. Выход формирователя
подключен кХГаЗвЗ.
Стабилизатор тока выполнен на транзисторе VI7. Резистор R22 обеспечивает
положительное смещение на транзистор, R21-ограничивает мощность, рассеивае-
мую транзистором, стабилитрон VI8 фиксирует напряжение на резисторе R23. Ста-
билизатор тока имеет выходной параметр 10 мА, он служит для электропитания
тсрморезистора (катушка реле KV5), он выполнен из меди. При изменении темпера-
туры окружающего воздуха пропорционально меняется падение напряжения на ней?
Это напряжение подается в МСУД, который в зависимости от этого напряжения и
величины тока тяговых двигателей выдает обратно на ПЧФ-177 сигнал об измене-
нии частоты вращения вентиляторов.
Блок управления преобразователем частоты - БУПЧ-111 - в соответствии с
рисунком 22.4 предназначен для:
- управления силовой частью преобразователя по алгоритму делителя частоты
на три;
- стабилизации двух выходных линейных напряжений при установившихся
режимах;
- повышения выходного напряжения при переходных (пусковых) процессах;
ИДМБ.661142.004-01РЭ5 Лист
4 1 17и
Из.м. Лист Хздокум. „ Прди, Дата
Инв. № подл. | Моди, и дата Взам. инв. № Инв. Хе дубя. Подп. и дата
Фоимат Л4
СЕЛ 10-№0Ш993МиИ
---------------
А9 i пг : оЗ
Х83.. UL ..13.
А9 ///?
Х8А ~ UZJ
А9 ОС с7
a92u21\c°
Х8Р с9
АЗ ' t/ аО
х
лз - гз
+20 В
Х1СЗ и
Инб № подлХ Подггидата Взам. инб. № Инб. № дрдл. Падп. и дата
КЗМЗМ I ___________
.-10 В &
лис АМС к
аз + 10 В
Х1а5\АМС 65
шаюрО
АЗ +10 В О'1
МаЪ ЦМС ' 67
Шина. Общий а9
Х5 минус 69
Т.
о-
'2
АС
А'
А2
25 f ?
хз9 9 9 х:
V7
ХГ' ?
о—
V
ч
о
-О-
<►
7
я
(h-
7 '2
—о-
. 23
дфмш
ф—о—-----
25 Х35
L-<>« о
?Л
-°-----------О X
X'
Х2
Х‘3
X/-
Х5
XS
Х7
в - &-
Oj
Рисунок 22. А - Блок управления преобразователем БНПЧ~111. Схема электрическая принципиальная
Х2
Ат Цепь 'Адрес
q1 Упр ; А5
81 У1А21 \X1g3
а2 Упр А5
82 V21A2! Х'тй
.. .
аЗ Упр. ‘ А5
63 V1IA1) .Х1л1
аА .. Упр. А 5
бб/ V2AA11 Х1а2
а8 Вкл А6
68 . ПЧФ .7.265
аБ синхр Т АЗ
65 М 22 о1
аб синхр 7“ АЗ
66 /7 11 о2
сЗ = А6
сб Форс 72 СЗ
ИДМБ66Ш.00Р-01 РЭ5 Лист 117к
1 ЯКам*
Изм. Даст № докцм Пт. дата
Копировал
Формат АЗ
- отключения силового преобразователя в режимах выбега роторов вентиляторов
(снижение частоты вращения с 1500 до 500 об/мин).
Напряжение синхронизации «синхр!+», «синхр!-» трапецеидальной формы,
частотой 50 Гц, синхронизированное с питающей сетью поступает в блок через
разъемы Х2:а5в5 и Х2:а6в6. Один из этих импульсов (провод 6) поступает на син-
хронизирующий вход счетчика импульсов Д2.1, в сочетании с логическими элемен-
тами (ЛЭ) Д4.1 и Д4.2 этот счетчик работает в режиме делителя частоты па три.
Первый импульс - провод 2, второй - - провод 3, третий -- провод 4, который даст
сброс счетчика в нуль.
Сигналы с выходов счетчика Д2Л и сигнал «синхр 1+», выполняющих функ-
ции датчика полярности напряжения, поступают па установочные входы переклю-
чателя ДЗ, обеспечивающего подключение входов XI...Х8 к выходу X, согласно
цифровому коду па входах АО, А1, А2. При отсутствии сигналов на этих входах вы-
ход X подключен к XI, если на АО - «единица», то X подключен к Х2, если на А1
«единица», то X подключен к ХЗ, при наличии сигналов на АО и А1 выход X под-
ключен к Х4 и т.д.
В соответствии с кодом па установочных входах переключатель ДЗ осуществ-
ляет поочередное подключение сигналов обратной связи к компаратору Д5.
Сигналы обратной связи по напряжениям П2з и ЬЧ| после выпрямления - вы-
прямители VI ...V4 и V5...V8, соответственно, делителей напряжения па резисторах
Rl, R2, R3 и R4, R5, R6 и сглаживания пульсаций - конденсаторы С8 и С9 посту-
пают на входы переключателя /(3. На инвертирующий вход (2) компаратора Д5 по-
ступаю'? сигналы обратной связи, на прямой вход (3) - два сигнала: опорный с дели-
теля напряжения R20...R23, причем, R23 - тсрморсзистор, предназначен для увели-
чения выходного напряжения при снижении температуры окружающего воздуха и,
соответственно, увеличении плотности воздуха, а соответственно, мощности на ва-
лах вентиляторов, и от генератора пилообразного напряжения (ГПН), формируемого
на транзисторе VI5.
ГПН работает следующим образом; постоянное напряжение подается на це-
ИДМБ.661142.004-01РЭ5 Лист
~гГ~ а/ 1 17л
Или. Лист № докум. Щодп. Дата ]_
кзш УЗО/
Инв. № подл. Подп, и лаза Вза.м. инв. № Инв. № дубл. Поди, и дата
Фоомат А4
почку R14-C11, на базу транзистора VI5 подаются синхроимпульсы в моменты про-
хождения переменного напряжения сети через нуль. В эти моменты транзистор от-
крывается и разряжает конденсатор СИ, далее в течение полупериода идет заряд
конденсатора С11.
В течение нолупериода напряжение на нем успевает достичь не более 2В при
входном значении 10В. Синхроимпульсы формируются на элементах «исключаю-
щее ИЛИ» Д1.1 и Д1.2. Длительность синхроимпульсов устанавливается резистором
R10.
В связи с индуктивным характером нагрузки па преобразователь (заход тока
нагрузки в отрицательный полупериод напряжения) и ограниченной мощностью
выходных импульсных трансформаторов в блоке формирования импульсов (БФИ),
управляющие сигналы идут в виде пачек импульсов повышенной частоты. Роль
смесителя выполняет логический элемент «2 И-НЕ» Д4.4, на первый вход которого
подаются регулируемые по фазе и частоте импульсы с выхода компаратора Д5, а на
второй вход непрерывно подаются импульсы повышенной частоты от мультивибра-
тора, собранного на элементах Д1.3 и Д1.4.
Счетчик Д2.2 выполняет роль, с одной стороны, ограничителя числа импуль-
сов, - при появлении на выходе 14 логической единицы счетчик останавливается, с
другой стороны, он выполняет функции делителя частоты на два.
Исходное состояние: счетчик Д2.2 остановлен -- на выходе 14 логическая еди-
ница. Соответственно, на входе (8, 9) инвертора Д4.3 - «нуль», а на выходе (10) -
«единица». 13 этом случае на используемых выходах дешифратора Д6 будут «нули».
При наличии счета Д2.2 на выходе инвертора импульспо появляются сигналы «еди-
ница», а на дешифратор принимают сигналы по входам 10, 12, и 13 (1, 2, 4) прово-
да 1,2, и 3, т.е. тот же код, что и на входах ДЗ.
Таким образом, при отсутствии сигналов на проводах 1, 2 и 3, управление по-
дается на V1:A2, при сигнале «единица» на проводе 1 - на V2:A1, при сигналах на
проводах 1 и 2 - на V2:A2 и если сигнал на проводе 3, то на V1:A2.
Входы ключей Д7.1...Д7.4 используются для исключения подачи управляю-
ИДМБ.661142.004-01РЭ5 Лист
4 Ж ЛОМ 1 17м
Изм. Лист № докум. Дата
K3W30?
Инв. № ноли. Т1одп. и лата Взам. инв. № Инв. Ле дубл. 11одп. и дата
Фоимат А4
щих импульсов и запирания тиристоров в периоды выбега роторов вентиляторов
после их отключения от сети 50 Гц. Это необходимо для исключения динамического
торможения машин.
Транзистор V18 выполняет роль эмиттерного повторителя.. .
При установившихся режимах транзистор V17 открыт и шунтирует цепь рези-
стора R24 на общий минус. Однако, при процессе выбега машин, т.е. при переклю-
чении их питания с частоты 50Гц на 162/3 Гц, этот транзистор запирается и через ре-
зистор R24 дается подзаряд конденсаторов цепей обратной связи С8 и С9. Напряже-
ние подзаряда выбрано таким, чтобы при открытии тиристоров не было сложного
токового переходного процесса, связанного с отсутствием начальных сигналов об-
ратной связи.
БФИ-818, представленный на рисунке 22.5, состоит из четырех однотипных
усилителей - формирователей импульсов, каждый из которых работает следующим
образом: входные импульсы, поступающие с Х1:а1в1, подаются на эмиттерпый по-
вторитель VI с его выхода через токоограничивающий резистор R7 подается на базу
транзистора V9. Транзистор V9 открывается, и через его переход коллектор-
эмиттер, а также обмотку 1-2 трансформатора Т1 разряжается конденсатор С1,
предварительно заряженный от источника постоянного тока через диод V5 электри-
ческой развязки от Х1:с5с6. В результате изменения магнитного потока в сердечни-
ке трансформатора, в обмотках 3-4 и 5-6 наводится Э.Д.С., пропорциональная ско-
рости и времени изменения потока. В результате на выходах 3-4 трансформаторов
1'1...Т4 формируются импульсы управления, которые подаются на управляющие
переходы соответствующих тиристоров блоков Al, Л2. Визуально наличие импуль-
сов управления определяется но свечению светодиодов VI...V4 платы Е2, подклю-
ченных к выводам 5-6 трансформаторов.
Резисторы Rl, R2 служат для ограничения тока через транзисторы V9...V12 в
открытом состоянии.
ИДМБ.661142.004-01РЭ5 Лист
№. Н7н
Из.м. Лист Хе докум. _ Цодп. Дата
кмио?
Инв. Хе подо. Подп. и дата Взам. инв. № Инв. № дуби. Подп. и дата
Фопмат Л 4
SEd 10~7002Ш99'9Ш
Х1
Адрес Цепь Конт.
А7Х2аЗ Х769 Вх.имп. VKA1) а1 61
•
А7Х2а7 Х768 Вх.имп V21A1) а2 62
АЗХ1с6 ХБа1 +50В сб
А7:Х2а1 Х7сО Вх.имп. V1(A2) аЗ 63
шина Х5 Общ. минус а9 69
A 7Х1а8 АЗХ168 +10В ЦМС а8 68
А7-Х2а2 Х7с9 Вх.имп. V2IA2) а7 67
•
А7-Х16О А6Х1аО Корпус аО 60
Рисунок 22.5 - Блок формирования импульсов БФИ-818. Схема электрическая принципиальная
Х2
Конт. Цепь Адрес
в Имп. упрабл. VKA11 А1X2
%2
аЗ 63 Имп. упрабл. V2IA1) А1X3
а7 67 А1X7
а5 65 Имп упрабл. VHA2) А2-Х2
аб 66 А.2X1 Х7сЗ
а7 67 Имп. упрабл. V2IA2) А2ХЗ
ив 68 А2-Х7
ИЛМБ.661172007-01РЭ5 Лист 117п
4
Изи. Лист № до кии. Подп. Дота
Копировал Формат АЗ
Блок управления контакторами БУК-904 в соответствии с рисунком 22.6 предназна-
чен для формирования:
- сигналов управления режимами автоматического включения и отключения
контакторов КМ7...КМ9 и КМ 11, КМ12, КМ15; , . .
- сигнала выбора частоты вращения мотор-вентиляторов Mil, Ml2 и мотор-
насоса Ml5;
- сигнала разрешения на включение преобразователя частоты;
- сигнала электрической блокировки системы защиты на момент переключе-
ния контакторов.
Выбор частоты вращения мотор-вентиляторов и мотор-насоса осуществляет
МСУД в зависимости от тока якоря и возбуждения тяговых двигателей, а также тем-
пературы окружающего воздуха.
Сигнал от МСУД поступает через А9:Х4:4 и разъем XI :с! с2 БУК на вход пре-
образователя уровня Д1.
С выхода Д1 сигнал через диод V18, разделяющий цепь управления сменой
частоты по уставке токов от цепей управления ускоренного перехода, подается на
установочный вход триггера Д7,1 и формирователь короткого единичного импульса,
который собран на элементах Д6.1, Д6.2, резисторе R22 и конденсаторе С18. Пара-
метры RC-цспочки R22-C18 выбраны такими, что при смене уровня напряжения на
входе «1» Д6.1, на выходе «4» Д6.2 появляется импульс длительностью около 20 мс.
Разрешение на работу БУПЧ даст микросхема Д4.4.
При отсутствии напряжения в сети, а, соответственно, синхроимпульсов
«синхр.2», на выходе Д4.4 формируется сигнал логической «единицы», который че-
рез разделительный диод VI6 поступает на вход Д2.6, который, в свою очередь, не
даст разрешение на выходные сигналы БУПЧ.
После двойного инвертирования сигналов «синхр.2» на Д2.1 и Д2.2 эти син-
хроимпульсы поступают на вход счетного каскада ДЮ. 1-Д10.2-Д13.1-Д13.2.
ИДМБ.661142.004-01РЭ5 Лист
4 Ж Ж Н7р
Йзм. Лист Ай докум. Tip ди. Дата
W'-' /ХЯ*
Инв. Ае подл. Подп. и дата Взам. инв. Ай Инв, № дубл. Подп. и дата
Фоомат А4
21
10
Инд № подл, ; Пода и дата Взам. инд, № Инд. № дцдл Подп. и дата
КЖо? W- _______________
Адррс ст
А6 X i ад А 1X157 i-'Л;
/<6X107 >ЮЗ ОС/ il'.t
X6Ci Xi.l........ (ОМ
У//7 '-9)7. У т?
Уб П . А9У1 ? . i/i'.'J
А 9Х!> 3 ли AV
79X4 4 .... rtf' de/
(/ГЛ (7:8
il’jnn AS оа (ШГ
(Щ)
П XI0] CJty оНа
11 R1 /1
12 R2 У2
13
5
01
озз
07 1
Т
т
Р9ЛХ* РЮ-ЗШ PrU& Р12-Ж А
On On On On On On
ТХУ—ХХХХ-Г т ТТт ТХхТТт
06 П 08 Г9 ПО 011 -L
06 С7 08 С9 010 011
18 1 9 ХЗЗ
/9 .
021 022
.. ОС С
07 3
9
11,
17
R13
ю
12
5
031
Т 019
016
. 03^ /2/.
Х3 7 8
1
0123
R27 722
Х36
, 05
7/8 52
0125
з
Х38
09
ш.
0101
^020
0102
0131
0132
R2‘
062
..Рисунок ' 22.6 - Блок управления контакторами ББК-90С Схема злектрическая принципиальная
Т 77 72" 7^1
Изм. Лист № до кцм. Подп. Лото
23
0126
R28 . к-] ,
Х2
IX310
6
26
Х311 ।
LA3.
Х312
5
24
20
22
Vc^t A Spec
ст Феро /4 2.2с;
мн А 7-2:si
Q/M Мр 772 А7ХМ2
sJSJ Мр 278 А7ХМ8
А7Х1Н
(Мб Рлг. П<7р А 7-2 Мб A.I.'S
ИДМБ661К200^01 Р35
Лист
117с
Копировал
Формат АЗ
При отсутствии сигналов, или хотя бы одного из них, о включении мотор-
вентиляторов (провода электровоза Н25 1, Н255, Н260) на выходе ИМСД6 (выход 6)
формируется сигнал «лог. 1», который обеспечивает сброс в нулевое состояние счет-
чика Д10.1, Д10.2, Д13.1, Д13.2, регистра ДИ и триггера Д7.1, при. этом триггер
Д7.2 этим же сигналом устанавливается по выходу «13» в положение «лог. 1». По-
сле двойного инвертирования этого сигнала на Д2.5 - Д2.6 - он подается в БУГ1Ч на
включение преобразователя частоты.
Па входы последовательной записи J и R регистра Д11(4 и 3) и вход T/S (2)
для прямой записи и считывания подан постоянный сигнал «лог.1».
На входы начальной записи Д1...Д4(9... 12) регистра ДИ подан постоянный
сигнал «лог. О». Таким образом, в исходном состоянии регистр Д11 подготовлен для
параллельной прямой записи сигналов «лог. О», исходное состояние по выходам (1,
14, 15) также «лог. О». После двойного инвертирования этих сигналов посредством
Д12.1 ...Д12.6 в БВУ выдаются сигналы, разрешающие включение мотор-
вептиляторов на пониженную частоту.
При включении питания блока триггер Д8, благодаря конденсатору С19, уста-
навливается в начальное состояние с выходом «лог. О» (1).
При включении кнопок управления вентиляторами па пульте машиниста по-
являются соответствующие сигналы «лог. 1» на входах элементов Д3.1, ДЗ.З, Д4.1,
включенных на режим работы инвертора. В сочетании с КС - цепочками R18-C15,
R19-C16 и R20-C17 и логическими элементами «2 И-ПЕ» Д3.2, Д3.4 и Д4.2, эти це-
почки работают в режиме одновибратора, т.е. после включения кнопки «МВ1» на
выходе Д3.2 формируется импульс «лог. О», длительность которого определяется
параметрами R18-C15. Этот сигнал, соответственно, на время Зс, необходимое на
пуск мотор-вентиляторов, «опрокидывает» триггер ДЮ, а на выходе инвертора Д2.3
формируется сигнал «лог. О», который передается в БУГ1Ч на увеличение напряжс-
ИДМБ.661142.004-01РЭ5 Лист
4 ММ ШЗ?-& 1 17 т
Изм, Лист № докум, , Подп, Дата
Инв. № подл. Йодп. и дата Взам. инв. № Инв. № дубя. Подп. и дата
Фоомат А4
ния питания машин.
Выходы всех трех одновибраторов объединены по схеме «ИЛИ» диодами V22,
V23,V24. Резистор R23 обеспечивает постоянное электрическое смещение.
При появлении сигнала «лог. 1» (50В) на входе блока Х1:с1с2 на выходе пре-
образователя уровня Д1 появляется сигнал «лог. 1», который поступает на устано-
вочный вход (Д) триггера Д7.1 (5). Этот же сигнал поступает на входы Д6.1 и Д6.2,
на выходе этого каскада (4) формируется импульс «лог. 1», длительность которого
определяется параметрами R22-C18. При наличии на входах АО, А! переключателя
Д9(9, 10) сигнала «лог. 1» с выхода Y(3) Д9 подается импульс «лог. 1», обеспечи-
вающий сброс в нулевое состояние счетчика Д13.1 и Д13.2. Одновременно посту-
пающие с выхода Д2.2(4) импульсы частотой 100 Гц поступают на вход счетчика
ДЮ. 1(1). Заполнение счетного каскада ДЮ. 1-Д10.2-Д 13.1 -Д 13.2 происходит в тече-
ние 80 с. Заполнение ДЮ.2 (выхода 14) - 2,5 с, Д13.1 - с выхода 4 (вывод 5) - - 10 с, с
выхода 2 (вывод 12) Д13.2 - 80 с. После заполнения счетного каскада, т.с. через 80 с
после подачи сигнала уставки тока тягового двигателя от МСУД, на смену частоты
со счетчика Д13.2 подастся сигнал на счетный вход триггера Д7.1 (3), на инверсном
его выходе (2) меняется сигнал с «лог. 1» на «лог. 0». Соответственно, на входе 8
Д6.3 меняется сигнал, а на его выходе 10 становится «лог. 0». При этом на выходе
инвертора Д2.4(6) сигнал становится «лог. 0», который обеспечивает включение ре-
ле KV46 в схеме электровоза (блокировка). Меняются сигналы на «лог. 0» на входах
Д(9) триггера Д7.2 и А0(Ю) переключателя Д9. Регистр Д11 переключается на ре-
жим последовательной записи на входе P/S(7) сигнал становится «лог. 0», а па вход
Х3(15) подаются импульсы с интервалом 2,5 с. В режиме последовательной записи
нулевых сигналов с Д1...Д4 с интервалом 2,5 с происходит переключение входов
Д12.1, Д12.3 и Д 12.5(1, 5, 11). Соответственно, па входах Д 12,2, Д12.4 и Д12.6 появ-
ляются сигналы «лог. 0», т.е, МВ1, МВ2 и МВЗ переключаются на сеть 50Гц.
При снижении тока тяговых двигателей ниже тока уставки па выходе преобра-
зователя Д1 появляется сигнал «лог. 0», при этом вновь срабатывает формирователь
одиночного импульса Д6.1-Д6.2, через переключатель Д9 и диод V26 этот импульс
ИДМБ.661142.004-01РЭ5 Лист
1 И7у
Изм. Лист Ледо кум. Пряв, Дата
Инв. № подл. Подп. и дата Взам. инн. № Инв. № дубя. Подп. и дата
Фопмат А4
сбрасывает счетчики Д13.1 и Д13.2 в нулевое состояние , а с Д2.2 на вход синхрони-
зации ДЮ. 1(1) поступают импульсы частотой 100 Гц («синхр. 2»). Если в течение
времени счета вновь произойдет смена сигнала уставки тока тягового двигателя, то
счетчик вновь будет сброшен в нулевое состояние. Если в течение 80 с сигнал Д1
оставался неизменным и равным «лог. 0», то с выхода счетчика Д13.2(12) поступит
сигнал на вход С триггера Д7.1(3) и на инвертирующем выходе 2 вновь появится
сигнал «лог, 1», который поступит на установочные входы триггера Д7.2(9) и пере-
ключателя Д9( 10- -вход АО). Триггер Д7.2, переключившись с выхода 13, выдает сиг-
нал «лог. 1» на второй установочный вход - А 1(9) переключателя Д9. Как следст-
вие, регистр Д11 в результате смены сигнала на входе P/S(7), перейдет с последова-
тельной части на параллельную. При синхронизирующем сигнале на входе С(6) на
всех выходах регистра Д11(1, 14, 15) появится сигнал «лог. 0», эти же сигналы будут
и на выходах Д12.2(4), Д12.4(8) и Д12.6(12). Произойдет одновременное отключе-
ние всех машин от сети 50Гц и их подключение к сети 162/3 Гц. Наличие сигнала
«лог. 0» па прямом выходе триггера Д7.2( 13) через инверторы Д2.5 и Д2.6 снимает
сигнал включения преобразователя. В то же время, после сброса начнет счет счет-
чик Д10.1 -Д10.2-Д13,1 и после его заполнения, через 10 с, с выхода 5 Д13.1 на триг-
гер Д7.2 вновь поступит синхроимпульс, который вызовет «опрокидывание» тригге-
ра. Вновь включится преобразователь частоты. Машины снова будут работать на
частоте тока 162/3Гщ При увеличении температуры масла трансформатора сигнал
поступает через Л9:Х4:5 и разъем XI :с!с9 БУК на вход преобразователя уровни Д1.
Далее сигнал «лог. 1» поступает на информационный вход триггера Д7.1 и, с за-
держкой, осуществляемой R-C цепочкой R17 и С14, на тактовый вход триггера Д7.1
в этом случае сразу происходит переход вентиляторов на частоту 50Гц по алгоритму
без выдержки 80с.
Блок выходных усилителей БВУ-112 состоит из 4-х однотипных транзистор-
ных усилителей, работающих в ключевом режиме, управляемых нулевым напряже-
нием. Электрическая схема БВУ-112 приведена в соответствии с рисунком 22.7.
Конденсаторы Cl, С2 и СЗ - фильтрующие по входам напряжений питания 50, 20 и
ИДМБ.661142.004-01РЭ5 Лист
4 Ж 117ф
Ичм. Лист Ле докум. Прдп. /Цата
Инв. Ле подл. Подп. и дата Взам, инв. № Инв. Ле дубл. Подп. и дата
Фо ом ат Л 4
10В. Сигналы управления подаются от БУК-904 на оптотранзисторы VI... V4. Появ-
ление уровня «земли», например, на выводе 2 оптотранзистора VI открывает V5, в
коллекторной цепи которого включено реле KV1. Резисторы R9 и R13 обеспечивают
отрицательное смещение на базах транзисторов. При появлении на выводе 2 оптро-
на VI уровня «лог. 1» транзистор V5 закрывается и реле KV1 отключается.
Для падежного выключения реле KV1...KV4 установлены резисторы R1...R4.
Диоды V9...V15 также защищают цепи, обеспечивая разряд энергии, накапливаемой
в катушках соответствующих контакторов КМ11...КМ12, КУ17...КМ9 и реле KV46.
Светодиоды панели Е2 с соответствующими балластными резисторами сигнализи-
руют о включенном состоянии соответствующего контактора или реле KV46.
Блок фильтра БФ-817 предназначен для сглаживания пульсаций напряжения
питания 50 В.
Панель защиты Е1(А9) обеспечивает контроль за выходным напряжением
ПЧФ-177 и сигнализацию в систему управления электровозом в случае' низкого
уровня хотя бы одного из них ниже 55В или отсутствия при работе вентиляторов на
частоте 162Л Гц.
Сигналы обратной связи но напряжениям U23 и П12 после выпрямления -- вы-
прямители VI, V2, V5, V6 и V3, V4, V7, V8 соответственно, делителей напряжения
па резисторах Rl, R3 и R2, R4 и сглаживания пульсаций - конденсаторы CI, С2 -
поступает через резисторы R6, R7 на базы транзисторов Vll, VI2, работающих в
ключевом режиме и при нормальном уровне напряжений U23 и U12 находятся в от-
крытом состоянии.
В этом случае транзистор VI5 закрыт и цепь катушки реле KV6 разорвана. В
случае снижения или пропажи хотя бы одного из выходных напряжений П2з или UI2
закрывается и по схеме «ИЛИ», собранной на диодах V13, VI4, коллекторное на-
пряжение одного из этих транзисторов прикладывается к базе транзистора VI5, ко-
торый, открываясь, включает реле KV6.
MW
Изм. Лист № докум. Дата
гиль j jnvi j чх icx j ,** < * i - / j
Инв. № подл. Поди, и дата
ИДМБ.661142.004-01РЭ5
Лист
117х
Взам. инв. №
Инв. Да дубя.
Подп. и дата
Фоомат А4
sod т-могшзздш
Инд. № падл. Подп. и дата Взам. инд. № Инд № дцдл. Подп. и дата
1/kf' М-Ш___________________
Х1
9 Х35 9 ХЗ8 9 Х</-
Рисунок 22.7 - Блок Выходных усилителей БЕМ-112. Схема электрическая принципиальная
Х2
Конт. Цепь Адрес
п1РИ . Сигнал А9ХФ11
010 / . КМ11 X6U
с1с2 Зпр. KV1 А9Х8-5
Сигнал "дУхРы
02 и/ КМ12 Х6С5
гМРМ Сигнал А9ХП13
OjOj КМ13 ,Х6£6
с 3d Впр. KV2 А9Х86
п/ PU ' Сигнал А9ХФ7
O9D9 КМ7 Х6С7
ПСРС . Сигнал А 9X^8
OdOj КМ8_ _Х6П8_
с5с6 Зпр KV3 А9Х8П
: Сигнал
аооь КМ9
пЧРЛ : Сигнал А9ХХ1А
0/0/ KVM Х6о2
с7с8 Игр. KVi. А9Х88
м ИДМБ.661Н200^-01 Р35
Изп Лист № доким. Подп. Лота
Копиродол
Формат АЗ
Сигнал о срабатывании этого реле поступает в систему управления электрово-
зом, которая выдает сигнал ускоренного перехода вентиляторов на частоту 50Гц.
Для того чтобы защита работала только в том случае, когда вентиляторы работают
на частоте 162/3 Гц, напряжение питания реле KV6 и стабилизатора напряжения
коллекторов - R12, V9 поступает через разделительные диоды с выходов управле-
ния контакторами КМ7, КМ8 и КМ9. Для исключения срабатывания этого реле в
моменты смены частоты работы вентиляторов, последовательно с его нормально-
замкнутыми контакторами включены нормально-разомкнутые контакты реле бло-
кировки KV4.
В случае перегорания предохранителя F1 включается реле KV7, разрывает
нормально замкнутые контакты, отключается питание 50 В на ПЧФ, и вентиляторы
переходят па частоту 50 Гц.
Йзм. Лист № докум. Подп. Дата
ИДМБ.661142.004-01РЭ5
Лист
117ш
Инв, № подл. По ди. и дата
Взам. ипв, №
Инв. .Vs дуба.
Поди, и дата
Формат Л4
I [риложспис Л
(обязательное)
Регистрация и обработка дискретной информации
1 Для работы необходим персональный компьютер (ПЭВМ) типа IBM с
операционной системой WINDOWS ХР, нс менее 3 Мбайт свободного
пространства па диске, клавиатура, манипулятор “мышь”, стационарное приёмно-
контактирующсс устройство (ИКС), соединительный кабель IIKC, кассета ЭИ, CD-
диск с программой EXPRESS.EXE. (Папку EXPRESS с файлом EXPRESS.EXE.
необходимо скопировать с диска на винчестер персонального компьютера).
2 11одготовка кассеты к регистрации диагностической информации.
2,1 11одключить стационарное нриемно-контактирующее устройство
(I IKC) к СОМ порту 11ЭВМ.
2.2 Установить кассету в кассетоприёмник устройства 1IKC.
2.3 Включить питание ПЭВМ и подключить кабель питания ИКС к USB -
порту 11ЭВМ.
2,4 Запустить программу EXPRESS.exe Управление в программе
осуществляется с помощью манипулятора “мышь”.
2.5 11ослс запуска программы выбрать тип электровоза и нажатием
соответствующей клавиши подтвердить выбор.
2.6 Выбрать в главном меню пункт КАССЕТА, подпункт ОТКРЫТЬ
КАССЕТУ, выбрать СОМ - порт, к которому подключен ИКС. В строке состояния
отображается сообщение о состоянии открытия порта.
2.7 Выбрать в главном меню пункт КАССЕТА подпункт ОЧИСТИТЬ
КАССЕТУ.
2.8 После чего произойдёт очистка счетчика нештатных ситуаций в
кассете.
Изм,
№ ДОК-VM.
Инв.№ подл.
Лист
Подл, Дача
Подп. и дата
Дача
ИДМБ.661142.004-01 РЭ5
Взам. ипв.№
Инв.№ дубя.
Лист
118
Поди, и дата
Фоомат Л4
3 Регистрация диагностической информации
3.1 Установить кассету в бортовое приёмно-контактирующее устройство
(ПКБ).
3.2 При срабатывании устройства защиты электровоза или отказе
отдельного оборудования (нештатные ситуации) МСУД осуществляет сбор данных
и проверяет наличие кассеты в ПКБ. Если кассета установлена, то происходит
передача дополнительной информации из МПК в ЦМК по последовательному
каналу. По завершению передачи данных происходит регистрация в кассету
собранных данных с увеличением счетчика нештатных ситуаций в кассете.
Регистрация диагностической информации происходит в следующих
случаях:
при срабатывании БВ под нагрузкой (при токах в тяговых двигателях больше 150
А);
- при нарастании или сбросе тока в тяговых двигателях с темпом больше
12000 А/С;
- при срабатывании реле перегрузок КА 1 - КА8, КА 11, КА 12, OF 1;
- при аварийном отключении шкафа питания ШП21 (при наличии
напряжения в контактной сети);
- при разборе схемы рекуперации с включением свистка.
4 Обработка диагностической информации
4.1 Извлечь кассету из ПКБ и установить её в ПКС.
4.2 Для чтения данных из кассеты требуется выполнить следующие
действия:
- подключить стационарное приёмно-контактирующее устройство (ПКС) к
СОМ-порту ПЭВМ;
- включить питание ПЭВМ и подключить кабель питания ПКС к USB -
порту ПЭВМ;
- запустить программу EXPRESS.exe;
ИДМБ.661142.004-01РЭ5 i Лист | //9
3 | ЫН М.О1
Изм. | Лист № докум. Подп. Дата
КЗМЗО*
Инв.№ подл. Подп. и дата Взам. инв.№ Инв.№ дубл. Подп. и дата
Фопмат А4
- после запуска программы выбрать тип электровоза и нажатием
соответствующей клавиши подтвердить выбор;
- выбрать, если необходимо СКОРОСТЬ СВЯЗИ в пункте КАССЕТА;
- выбрать в главном меню пункт КАССЕТА, подпункт ОТКРЫТЬ
КАССЕТУ, выбрать СОМ - порт, к которому подключен ПКС. В строке состояния
отображается сообщение о состоянии открытия порта;
- для считывания всех записей из кассеты необходимо выбрать пункт
главного меню КАССЕТА и подпункт СЧИТАТЬ КАССЕТУ. После выбора этого
пункта начинается процесс считывания информации из кассеты, который можно
контролировать в появившемся на экране монитора окне «Операция с кассетой».
После успешного считывания информации из кассеты окно контроля
автоматически закрывается, в строке состояния появляется сообщение
«Считывание информации из кассеты завершено» и на экране монитора
выводится экспресс ~ анализ кассеты.
Считанную информацию необходимо сохранить в файле. Для этого
достаточно выбрать пункт «Записать в файл». Если в окне «Операция с кассетой»
индикатор показывает 100%, а окно не закрывается, закройте окно кнопкой
«Закрыть»;
- для считывания одной записи из кассеты необходимо в пункте главного
меню КАССЕТА выбрать подпункт СЧИТАТЬ ЗАПИСЬ.
4.3 Для чтения и анализа данных из файла требуется:
- выбрать в главном меню программы пункт ФАЙЛ подпункт ОТКРЫТЬ и
в открывшемся окне выбрать файл для анализа;
- выбрать в главном меню программы пункт ФАЙЛ подпункт
ОБРАБОТАТЬ.
Ход выполнения команды обработки можно проконтролировать по
индикатору, расположенному в нижнем левом углу программы. После
выполнения команды обработки на экране отображается экспресс ~ анализ файла
диагностики, который включает в себя:
ИДМБ.661142.004-01РЭ5 Лист
3 ЗАМ TN.WO-m faff- Н./2.01- /20
Изм. Лист № докум. | Подп. Дата
кзмзф
Инв.№ подл. ^Подп. и дата Взам. инв.№ Инв.№ дубл. Подп. и дата
Фопмат А4
- версии программного обеспечения МСУД;
- общее количество записей в файле;
- количество аварийных записей;
- количество записей по изменению параметров;
- изображенные в виде дерева просмотра строки по числу записей в файле
и включающее в себя:
- цветную маркировку, сигнализирующую о причине записи (красная -
аварийная ситуация, синяя ~ запись по изменению параметра);
- номер записи;
- причину записи (если аварийная, то причина аварии);
* дату и время начала записи;
- дату и время конца записи.
В начале строки записи по изменению параметра стоит знак «+»,
сигнализирующий о том, что строка имеет подпункты - строки, представляющие
информацию о причине записи каждого из 40 кадров (зеленая маркировка в начале
строки). Если в начале строки стоит маркировка в виде красной буквы «А», то это
сигнализирует о регистрации начала отклонения параметра от нормы, а
маркировка в виде черной буквы «А» - о возвращении этого параметра в норму.
При щелчке по знаку «+» левой кнопкой мыши такая информация становится
доступной пользователю. При щелчке по знаку « - » содержимое записи
закрывается. Одновременно выделяется выбранная запись, и появляются
дополнительные вкладки «Аналоговые и дискретные параметры» и «Графика».
Выбрать запись можно без раскрытия, щелкнув по строке левой кнопкой мыши.
Если в обработанном файле зарегистрированы отклонения контролируемых
параметров электровоза от нормы, то после обработки появляется вкладка
«Отклонения от нормы».
Для выбора нового файла для обработки необходимо закрыть текущий
файл выбором подпункта «Закрыть» пункта «Файл» главного меню программы.
1
3 ЗАМ ТШЮ'О*
Изм. Лист № докум. Подп. Дата J
ИДМБ.661142.004-01РЭ5
Лист
Л 3W307
Инв.Ха подл.Подп. и дата
В зам. инв.№
Инв.зХа дубя.
Подп. и дата
Фоомат А4
4.4 Расширенный просмотр диагностических данных проводится на
вкладках «Аналоговые и дискретные параметры» и «Графика».
Для просмотра информации в пределах одной записи необходимо
выполнить следующие действия:
- выбрать необходимую запись на вкладке «Протокол анализа»;
- перейти на вкладку «Аналоговые и дискретные параметры», щелкнув по
названию вкладки левой кнопкой мыши;
- просмотр информации в пределах кадра производится клавишами
управления, расположенными над надписью «Номер кадра»
Для вывода информации в виде графиков об измеряемых параметрах и
состоянии оборудования электровоза, контролируемых МСУД, предназначена
вкладка «Графика». По типу графиков закладка разделена на две части: верхнюю
- для вывода графиков аналоговых величин, таких как токи, скорости и т.д., и
нижнюю - для просмотра дискретных сигналов, таких как состояния реле,
контакторов и т.д. Для выбора параметров или величин в крайне правой части
закладки расположены элементы выбора, по 12 элементов для каждого типа
графиков. С целью выбора параметра для вывода графика необходимо левой
кнопкой мыши щелкнуть по черному треугольнику элемента выбора и в
выпадающем списке выбрать параметр, необходимый для просмотра. В элементах
вывода, расположенных левее элементов выбора, отображаются значения
параметров в зависимости от номера кадра, который выбирается движением
вертикального курсора по изображению графика. Между графиками расположен
ползунок, позволяющий осуществлять доступ к любой записи путем его
перемещения, что делает возможным просмотр интересующего параметра по
всему файлу. Справа от ползунка выводится дополнительная информация о
номере просматриваемой записи, номере кадра, дате и моменте времени, в
который был записан этот кадр. Печать изображенных на закладке графиков
осуществляется при помощи пункта «Печать графиков» контекстного меню,
th wo-a\ шзт
Изм. Лист № докум. Подп. Дата
ИДМБ.661142.004-01РЭ5
Лист
122
Инв.№ подл.Подп. и дата
Взам. инв.№
Ин в. Ng дубл.
Подп. и дата
Фоомат А4
всплывающего при щелчке правой кнопкой мыши. На печать выводятся значения
параметров, соответствующие текущему положению курсора на графике.
4.5 Для просмотра протокола экспресс - анализа файла или информации,
записанной в кассете и его печати на принтере осуществляется выбором пункта
«Протокол» главного меню.
4.6 Выход из программы осуществляется выбором пункта главного меню
«Выход из программы».
ИДМБ.661142.004-01РЭ5 Лист
3 ЗАМ /4./2.О? /23
Изм. Лист № докум. _ Подп. Дата
К'МЗЗО?
Инв.№ подл. Подп. и дата j Взам. инв.№ Инв.№ дубл. Подп. и дата
Фоомат А 4
Лист регистрации изменений
Изм Номера листов (страниц) Всего листов (страни ц) в докум №доку мента Входящий № сопроводитель! ого документа и дата Подпись Дата
измене! ных замене! ных НОВЫХ анмулир ованны X
. .— — ..... Ц См <2, 2J25 Z г, 2 2. 3 HS'lM ь /02 /•де ж< да W,//H фШИФ, т/мт, НМ, lottos 91 3J-5 72Я М5 #8 132 fB7~ /37 t3? ГН.О.ТЯ/-/)? TH. ШЗЭ'ОТ- ТИ. №0-01 7И.^2-О2 77). ЗИ3'04> W $20-20оЗ TA.13К-М 7/73140-о 8 7A^ff3'O« Tc/teiba/ma- пр. мере пр. 2М‘2ОЛе П.3,2 ^^13393 А 23. ££< С£г т?Т/?.^.Лс7с?^г W Поздно 2l.OS.lH, 5.o?.i>h /7. /2.07 /.(%.%? l2.0i.0J 3.07.0/ 701-08 ^.of.a/,. 2О.О7СЗ. ID. Ы.&)
ИДМБ.661142.004-01 РЭ5 Лист
Изм Лист № докум. Подп. Дата
ИМ8 Зо-7 27.7.07- '2-—
Инв.№ подл. Подп. и дата Взам. ишз.№ Инв,№ дубл. Подп. ц дата
Формат А4
