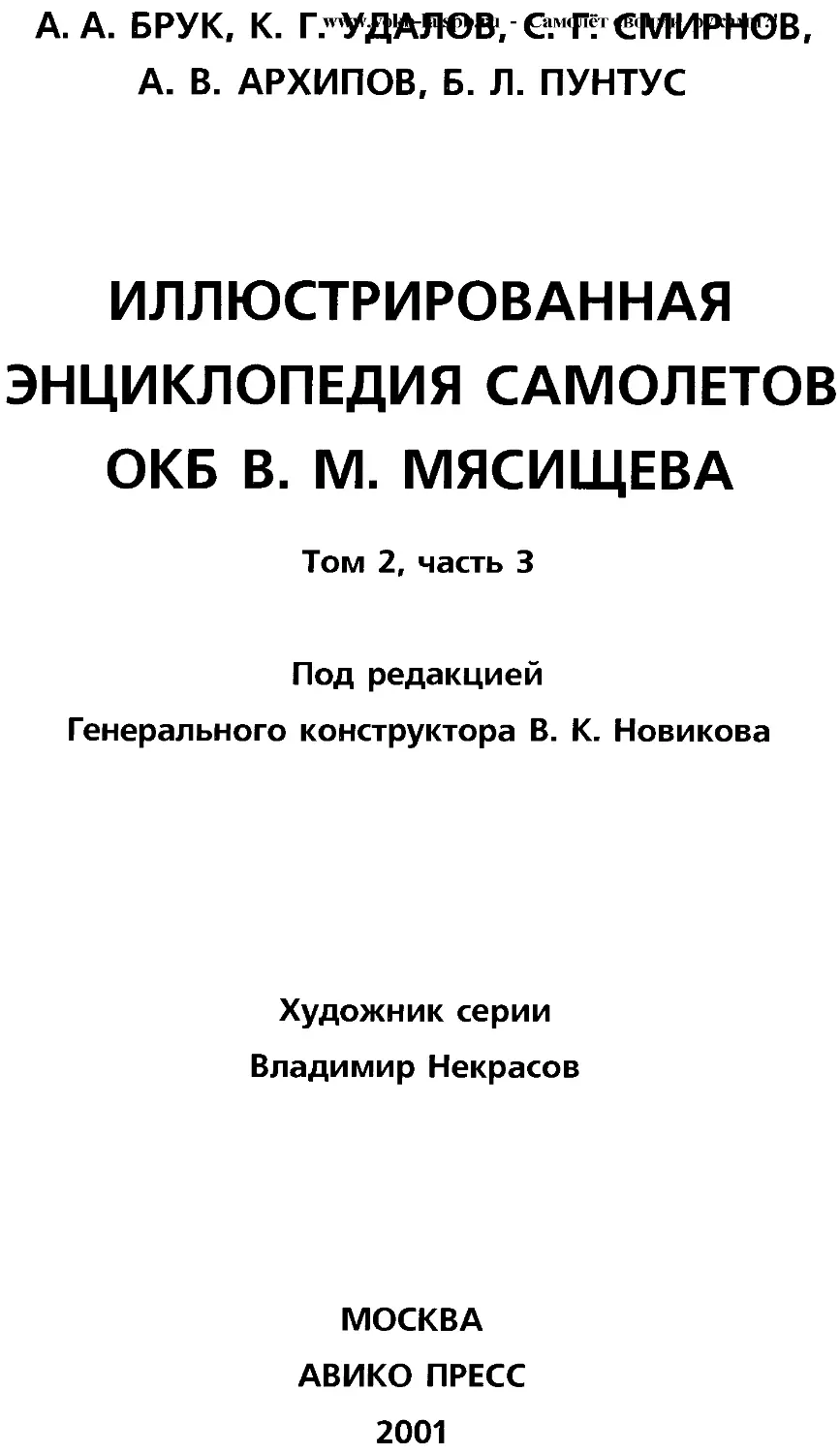

А. А. БРУК, К. Г .'УД AflOB/Cl'R'СМИРНОВ,
А. В. АРХИПОВ, Б. Л. ПУНТУС
ИЛЛЮСТРИРОВАННАЯ
ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ
ОКБ В. М. МЯСИЩЕВА
Том 2, часть 3
Под редакцией
Генерального конструктора В. К. Новикова
Художник серии
Владимир Некрасов
МОСКВА
АВИКО ПРЕСС
2001
УДК. 629. 735. 33 (47+57) Иллюстрированная энцимлон^ДиЬ1£0Молетбв:<>Н5ёВ.сМи1МясищвВ1а1''О1/О8
Брук А. А., Удалов К. Г., Смирнов С. Г., Архипов А. В., Пунтус Б. Л.
Иллюстрированная энциклопедия
самолетов ОКБ В. М. Мясищева. Том 2, часть 3.
Москва.: Авико Пресс, 2001, 248 с.
В |ретьей части второго тома «Иллюстрированной энциклопедии самолетов ОКБ В. М. Мясищева»
изложена история создания самолетов в ОКБ-23 за период с 1951 по 1960 год.
Издание иллюстрировано большим количеством схем и фотографий, ранее не публиковавшихся.
Для широкого круга читателей, интересующихся авиацией.
Сеоия основана в 1994 году.
Редакционная коллегия серии:
К. Г. Удалов
В. Н. Гончаров
Ю. А. Егоров
Ю. В.Засыпкин
Г. Ф. Петров
Н, Д. Таликов
Л. Г. Фортинов
С. А. Яковлев
Редактор Л. П. Берне
Фото из архивов ЭМЗ им. В. М. Мясищева, А. Е. Шаталова, С. Г. Смирнова и К. Г. Удалова
Компьютерная графика А. В. Исаева, Д. В. Гуреева, В. И. Погодина
Художник серии В. А. Некрасов
Дизайн обложки В. А. Некрасова
Технический редактор Н. Д. Очагов
Составители А. В. Архипов, Б. Л. Пунтус
Все права защищены. Данное произведение не может быть воспроизведено полностью или частично
в какой-либо форме без письменного разрешения издателей. При цитировании ссылка обязательна.
Лица, нарушающие авторские права путем перевода и издания чужих произведений за рубежом
под своми именами, будут преследоваться в судебном порядке.
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОв^'ОКВ ff?«MlcWWK!’l>ttffEBA
ВВЕДЕНИЕ
Появление первой атомной бомбы в 1945 г.
породило новый вид вооружения, включавший
в себя ядерные боеприпасы и средства их до-
ставки к цели. Эти системы получили название
стратегические системы оружия (ССО).
Начало холодной войны, как неизбежный
результат противоборства первых обладателей
небывалых средств разрушения, привело к на-
растающей гонке вооружений.
Мир разбился на два лагеря, в каждом из ко-
торых ревниво следили за успехами друг друга
и незамедлительно реагировали на любую ма-
ло-мальски значительную инициативу в этой
жутковатой области.
В 50-х годах начала формироваться триада
стратегических ядерных сил, составляющая ос-
нову обороноспособности развитых стран:
атомные подводные лодки с крылатыми или
баллистическими ракетами на борту, межконти-
нентальные баллистические (МРБ) ракеты
и авиационные бомбардировочные системы.
На первых порах государственное предпо-
чтение повсеместно отдается последним (К
примеру, с 1945 г. по 1952 г. ВМФ США не полу-
чил ни цента на постройку новых кораблей и
подводных лодок. - Прим, авт.), и эти годы ста-
новятся «золотым» десятилетием для развития
авиации.
За короткое время в мире появляется целый
сонм самых фантастических проектов и реали-
зованных в металле летательных аппаратов раз-
личных схем и размерностей.
Каждая авиационная фирма считала своим
долгом разработать ряд таких аппаратов и за-
интересовать военного заказчика, который
только этого и ждал.
Даже в ослабленная войной Великобрита-
ния, до того как осознала ограниченность своих
ресурсов, блеснула в эти годы отличными сред-
ними стратегическими бомбардировщиками
«Вэлиент», «Вулкан» и «Виктор».
Тон и моду в этой гонке задавала богатая
Америка. Пять крупнейших авиационных фирм
США неустанно трудились над ССО.
СССР был вынужден все время догонять за-
океанского соседа и только к 70-м годам срав-
нялся с ним по номенклатуре средств доставки
ядерного оружия.
В 1952 г в США выкатывают на испытания
стратегический бомбардировщик В-52, на сле-
дующий год поднимают в воздух первый в ми-
ре сверхзвуковой тактический бомбардиров-
щик-разведчик А-5 «Виджилент», а в 1956 г
средний сверхзвуковой стратегический бом-
бардировщик ХВ-58 «Хаслер» совершает свой
первый полет.
Тип ССО
Годы
Ядерные устройства
Атомное Водородное
1945
1946
1947
1948
1949
1950
1951
1952
1953
1954
1955
1956
1957
1958
1959
1960
1961
США
Ядерные бомбы
Атомная Водороднад
США
СССР	СССР
США
СССР
СССР
США
Бомбардировщики
Дозвук. ! Сверхзвук.
СССР
(М-4)
СССР
(ЗМ)
США
(ХВ-58)
СССР
(М-50)*
СССР
(М-52К)*
Подводные лодки
с МБР Атомная
США
(«Д. Ва-
шингтон»)
МБР
США
(«Наути-
лус»)
СССР
(«Ленин-
ский ком-
сомол»)
СССР
(Р-
США
«Атлас»
СССР
(Р-16)
Динамика появления стратегических систем оружия в СССР и США в 1945-1961 гг.
АВИКО ПРЕСС
3
>
co
*
О
=1
"О
m
n
n
'W,:’’3 ,gi>IOliS,0'13LfOIAlVD BI/ltfaUOLTMI/lHHE BVHHV9Odl/ldlDCHLfLfl/l
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ СА1\/ЮЛЕТ1©«1'.окБ=>в'.нМ!!"МЯС'И>ЩЕВА
Не последнее место в развернувшемся сорев-
новании занимало ОКБ-23 В.М.Мясищева, со-
зданное в 1951 г. именно с целью разработки
стратегических бомбардировщиков, (вторым
специализированным предприятием подобной
направленности стало ОКБ-256 П. В. Цыбина, ор-
ганизованное в 1955 г. и в 1959 г. переведенное
в ОКБ-23 со своей тематикой. - Прим, авт.)
За 10 лет существования в ОКБ-23 было раз-
работано несколько десятков крупных проек-
тов стратегических систем оружия, первые из
которых были доведены до стадии серийного
производства и эксплуатации в строевых час-
тях Дальней авиации, вторые успели реализо-
ваться только в опытных образцах, а третьи так
и остались эскизными проектами, хотя вобрали
в себя весь накопленный опыт и являлись
квинтэссенцией деятельности ОКБ.
Надо отметить, что стандартное понятие
«эскизный проект» здесь выходило за рамки
общепринятого значения.
Приученный войной работать в «ошпарен-
ном» режиме, Мясищев выработал целую систе-
му принципов работы, ускоряющих и облегчаю-
щих переход от первоначального замысла к се-
рийному производству.
Первый из них можно назвать «наглядной
агитацией».
Несмотря на царящий в то время режим то-
тальной секретности, Мясищев практиковал на
стадии проекта ознакомление с общими про-
блемами создания самолета работников ОКБ,
опытного производства, испытательной и лет-
но-доводочной базы (ЛИиДБ) вверенного ему
предприятия.
При этом он широко использовал «рекла-
му»: красочные плакаты, которые делались по
его эскизам, аналитические обзоры достиже-
ний мировой авиации, которые он докладывал
сам; планшеты - листы фанеры, обтянутые ват-
маном на рисовом клею, с цветным изображе-
нием компоновки самолета в изометрической
проекции.
Подобная конструкция позволяла много-
кратно исправлять рисунок, срезая ненужные
фрагменты. По предложению К. П. Лютикова -
ведущего конструктора по вооружению - они
получили название «иконки».
Это было настолько наглядно и полезно, что
ГКАТ (ГКАТ - Государственный комитет по
авиационной технике. - прим, авт.) обязал
всех Генеральных конструкторов лично ознако-
миться с такими «картинками» и внедрить их
в практику всех ОКБ отрасли.
Таким образом Мясищев мобилизовывал
коллектив на самых ранних этапах разработки
самолета на осознанную творческую работу,
и каждый участник подобных встреч уже пред-
ставлял свою задачу не обособленно, а в русле
единой цели.
Конечно, такая практика обогащала всех
и каждого и психологически способствовала
объединению, поиску и всестороннему осмыс-
лению свежих инженерных решений, без чего
немыслимо создание нового летательного ап-
парата.
Во-вторых, будучи принципиальным про-
тивником научно не обоснованных предложе-
ний («ползучего эмпиризма» - такой термин он
любил употреблять), Мясищев всемерно спо-
собствовал внедрению в практику ОКБ новых
методов и технологий, повышающих КПД инже-
нерной работы.
Таковы конструктивно и динамически по-
добные модели, широкое использование ЭВМ
в расчетах, компоновочно-увязочные макеты,
стенды для отработки систем, летающие модели
и многое другое. Причем этот опыт широко рас-
пространялся в масштабах всей авиационной
промышленности.
В-третьих, не замыкаясь в рамках самолет-
ной тематики, Мясищев смело внедрялся
в смежные области: двигателестроение, раке-
тостроение, материаловедение, технологию.
И это проникновение ,как правило, было взаи-
мовыгодным.
В-четвертых, Генеральный конструктор на-
ладил слаженную совместную работу конст-
рукторских подразделений и производства:
он обязывал технологов «ходить по доскам»
в КБ, а конструкторов почаще навещать пла-
зовиков для объемной увязки систем и агре-
гатов самолета.
И, наконец, определив задачу в самой об-
щей постановке, В. М. Мясищев не только не
препятствовал, а всячески поощрял творческую
инициативу работников ОКБ, мелочно не опе-
кая их и представляя им свободу действий
в том числе и во внешних контактах, не беспо-
коясь за свой авторитет.
Такое доверие руководителя и раскован-
ность мнений способствовали обилию новых
идей и решений в разработках ОКБ.
Эти принципы работы, воспринятые всем
коллективом ОКБ, помогали в предельно ко-
роткие сроки создавать и осваивать новые
сложнейшие образцы авиационной и ракетной
техники.
Так, например, первый образец продукции
ОКБ-23 и завода №23- бомбардировщик М-4 -
был передан в серийное производство через 4
года после начала разработки и прослужил
в Дальней авиации более 30 лет.
АВИКО ПРЕСС
5
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМ О Л ЕТОВ 'ОКБ B-fVL МЯСИЩЕВА
РАЗВИТИЕ СТРАТЕГИЧЕСКОЙ СИСТЕМЫ
БОМБАРДИРОВОЧНАЯ СИСТЕМА «ЗМ-Д» С ОДНОЙ ЗАПРАВКОЙ (СКОРОСТЬ 850-950 км/ч)
ДАЛЬНЯЯ СИСТЕМА М-52К (СКОРОСТЬ 2000-2500 км/ч)
СТРАТЕГИЧЕСКАЯ СИСТЕМА М-56К (СКОРОСТЬ 2500-2650 км/ч)
О	200 0	4000	6000	8000	10 000
6
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМ'0Л^№Ъ|’ЛЭКЁ:|'В.|‘1\/1!!',|МЯСИ'Н^ЕВА
Начав с создания первого отечественного
реактивного стратегического бомбардировщика,
проектанты ОКБ уже в 1952 г. приступают в ини-
циативном порядке к исследованиям по опреде-
лению облика околозвукового и сверхзвукового
бомбардировщиков (темы «31», «32»).
Эти самолеты, рассчитанные на большую
дальность полета, должны были летать на боль-
шой скорости часами при значительном нагре-
ве конструкции, при этом аэродинамическое
качество при переходе через «звуковой барь-
ер» падало примерно в три раза. Было над чем
подумать!
Разработка сверхзвуковых самолетов по-
требовала качественного изменения самолета:
конструкции, аэродинамической компоновки,
применяемых материалов, системы управления,
силовой установки и самого подхода к проекти-
рованию.
Создание сверхзвуковых бомбардировщи-
ков становилось общегосударственной зада-
чей, ибо требовало напряжения экономики
всей страны, так как оказалось трудоемким, ма-
териалоемким и чрезвычайно дорогим делом.
Подобное предприятие могли позволить себе
только США и СССР - и до нынешнего времени
только эти страны обладают такими самолетами
собственной разработки.
В начале 50-х годов в Советском Союзе, еще
не окрепшем после мировой войны, был создан
целый ряд сверхзвуковых истребителей.
На очереди были бомбардировщики.
Первые серьезные попытки осмысления
проблемы вылились в проект «зазвукового»
бомбардировщика М-34.
С этого момента В. М. Мясищев не прекра-
щает поиски рациональной схемы сверхзвуко-
вого бомбардировщика, и это становится цент-
ральной задачей ОКБ-23 на все последующие
годы.
В 1954 г. по постановлению правительства
предприятие приступает к созданию сверхзву-
кового стратегического бомбардировщика
М-50 и в 1959 г. поднимает его в воздух.
Но, «когда финиш был близок, отменили
старт» - ВВС потеряли интерес к самолету,
вдохновившись впечатляющими возможностя-
ми составной системы: самолет-носитель плюс
самолет-снаряд с ядерной боеголовкой.
ОКБ получает новое задание.
Внедрение этой стратегической системы
Мясищев предлагает осуществить в три этапа:
отработка идеи на дозвуковом бомбарди-
ровщике ЗМ-Д (система М-6К-14);
создание опытной дальней системы М-52К
с радиусом действия 4000 км на базе самолета
М-50;
создание новой стратегической системы
М-56К с радиусом действия 8000 км.
Было составлено подробное обоснование
этого подхода, убедившее заказчика, и в 1958 г.
ОКБ-23 поручается поэтапное создание всех
трех систем.
Параллельно в ОКБ ведутся работы, направ-
ленные на создание ССО с атомными силовыми
установками (АСУ) (темы «60» и «30»), крыла-
тых ракет (темы «40», «45»), гиперзвуковых ра-
кетопланов-бомбардировщиков (темы «46»,
«58»), гидросамолетов (темы «70», «60М»), пас-
сажирских сверхзвуковых самолетов (тема
«53», «59») и т. д.
К концу 50-х годов тучи на авиационном не-
босклоне начинают сгущаться. К этому времени
достижения ракетно-космической техники ста-
ли реальностью. Появляются первые искусст-
венные спутники Земли (ИСЗ), первые межкон-
тинентальные баллистические ракеты, первые
крылатые ракеты (КР).
Монополия стратегической авиации на до-
ставку ядерного оружия закончилась. Встал во-
прос о перераспределении портфеля военных
заказов.
В 1958 г. Президиум ЦК КПСС поручает
В. М. Мясищеву - общепризнанному эксперту
по данному вопросу, - сделать обзорный ана-
литический доклад «Состояние и возможные
перспективы стратегической авиации».
(В 1956 г. В. М. Мясищевым был подготовлен
доклад «0 возможном развитии дальнего бом-
бардировщика и дальней крылатой ракеты».-
Прим. авт.)
По своему обыкновению Генеральный кон-
структор не ограничился авиацией и подошел
к проблеме шире, чем от него требовалось. Он
проанализировал все существующие стратеги-
ческие системы оружия как в СССР, так и за ру-
бежом, предложил их четкую классификацию
и сделал прогноз их развития.
В первой части доклада было ретроспектив-
но рассмотрено развитие авиационной промы-
шленности США и ее приоритеты. Докладчик
особо выделил следующее:
1. В системе вооруженных сил США стра-
тегической авиации придается исключитель-
ное значение. (* В 1957 г. на 22 стратегичес-
ких бомбардировщика в СССР (М-4, Ту-95) при-
ходилось 1800 тяжелых бомбардировщиков
в США (В-36, ХВ-47, В-52, ХВ-58) - Прим,
авт.).
В 1959 бюджетном году ассигнования ВВС
США на закупку новых самолетов превышают
средства, выделенные для закупки управляе-
мых снарядов более чем вдвое (3,8 млд. долл...
и 1,8 млд. долл...)
АВИКО ПРЕСС
7
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ^’&'Ъ^'МГГЛЯ'СИЩ'ЁВА
Стратегическая
авиация США
в 1959 г.
2. ...На применение пилотируемых самоле-
тов и управляемых снарядов в США существуют
следующие взгляды:
управляемые и баллистические снаряды мо-
гут применяться для поражения больших целей
и целей, рассредоточенных на больших площад-
ках;
местоположение поражаемых целей должно
быть точно известно;
пилотируемые самолеты будут применять-
ся против целей, имеющих небольшие размеры,
а также целей, точное положение которых неиз-
вестно, и, кроме того, самолеты являются од-
ним из основных средств разведки;
пилотируемое оружие имеет преимущество
человеческого суждения и запоминания.
Во второй части доклада В. М. Мясищев сде-
лал обзор всех имеющихся и разрабатываемых
авиационных систем оружия в СССР, отметив
большие трудности получения требуемой даль-
ности полета стратегического бомбардировщи-
ка, которую он определил равной 16 000 км.
Третья часть доклада была посвящена выво-
дам и предложениям, направленным на развитие
отечественной стратегической авиации.
Основной вывод звучал так:
Задачи точечного поражения целей (раз-
ведки и целеуказания) должны еще решаться
специальными самолетами или, точнее, бом-
бардировочными системами самолет+ракета
или самолет+самолет-снаряд... Управляемые
снаряды не заменяют полностью самолеты,
во всяком случае, в ближайшие 15-20 лет.
Учитывая чрезвычайно короткие сроки, отпу-
щенные Постановлением правительства на со-
здание новых систем оружия М-6К-14, М-52К,
М-56К, и отсутствие нужных ресурсов, В. М. Мя-
сищев предлагает следующий радикальный путь:
В связи со значительной критикой проектов
М-52К и М-56К Министерством обороны по ли-
нии недостаточности радиуса действия таких
бомбардировочных систем, нам представляется
полезным сосредоточить все работы по стра-
тегическим бомбардировщикам на создании
сверхзвуковой бомбардировочной системы
с атомными двигателями, обеспечивающей не-
обходимые дальности полета для разведки
и для точечного бомбометания подвесными са-
молетами-снарядами и ракетами по подвижным
и неподвижным целям.
С точки зрения постепенности освоения
сверхзвуковых скоростей и больших высот поле-
та стратегических самолетов было бы, конеч-
но, лучше идти прежним путем... Но это очень
долгий и очень дорогой путь.
Создание подобной системы с АСУ (типа
М-30) могло потребовать, по мнению В. М. Мяси-
щева, 7 лет.
Интересно отметить, что этот доклад оказал
определенное влияние на Минобороны.
8
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТиГ1^ШГ1В.сЖ‘ЖЯГИЩ^ВА
В январе I960 г. выходит постановление на
переориентацию упомянутых М-6К-14, М-52К
и М-56К на разведывательные цели (ЗМР,
М-52Р и М-56Р) и работы по бомбардировщику
с АСУ также форсируются.
К декабрю 1959 г. был создан новый вид
вооруженных сил СССР - Ракетные войска
стратегического назначения.
В феврале I960 г в «верхах» было органи-
зовано совещание по перспективам развития
стратегических систем оружия. Все генераль-
ные и главные конструкторы авиационной
и ракетной техники докладывали свои предло-
жения по этому вопросу.
Большое впечатление на военно-политиче-
ское руководство страны произвело выступле-
ние ракетчиков («кнопочная война»).
Самолетчики на их фоне выступили неудач-
но: время подготовки к вылету стратегическо-
го бомбардировщика с ядерным боеприпа-
сом - сутки, а ракетчикам нужны - минуты (на
раскрутку гироскопов в системе управления);
нет необходимости постройки многокиломет-
ровых ВПП и т. д. В общем - «дешево и серди-
то».
Самолетчикам было предложено взять на
себя часть заказов на создание ракетно-кос-
мических систем.
«Старик» (А. Н. Туполев) сказал, что он
авиационник и им хочет умереть.
О чем говорил Мясищев, можно только до-
гадываться, но, известно, что в 1959 г.
в ОКБ-23 занимались разработкой МБР с по-
движным стартом (проект 47), а летом 1960 г
Мясищеву поручили специальным постановле-
нием правительства создание ракеты-носите-
ля тяжелых космических аппаратов (шифр
«47»).
В том же феврале прошла команда по всем
авиационным ОКБ прекратить работы по со-
зданию стратегических бомбардировщиков
и для авиации наступили тяжелые времена.
В частности, в 1959 г. ОКБ С. А. Лавочкина бы-
ло перепрофилировано на ракетно-космичес-
кую тематику и беспилотные летательные ап-
параты.
Свершилась «февральская революция», а 3
октября 1960 г грянула «октябрьская» - выхо-
дит Постановление ЦК КПСС и СМ СССР о пере-
воде ОКБ-23 на ракетно-космическую тематику
и лишении его самостоятельности. Планомер-
ный ход создания не только бомбардировщи-
Зоны действия
стратегических
бомбардировщиков
АВИКО ПРЕСС
9
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ"СЖ|5 "В.(жгтясищЕВА
Стратегические бомбардировщики и носители самолетов снарядов
Наименование: абот	исполнитель	колич. штук	1959	I960	1961	1962	1963	1964	1965	1966	1967
1. Дозвуковая стратегическая система М б (ЗМ), максимальная скорость					- 950 км/ч, радиус (с заправкой)				- 7000 км
Бомбардировщик ЗМ-А, Б, Е Носители - ЗМ-Д Заправщик ЗМ-Т	завод завод завод	74 40 2+10	ж 20 3	15		_ J.
2. Сверхзвуковая дальняя система М-52К, максимальная скорость - 1800 км/ч, радиус							(с заправкой) - Z		t500 км
Опытный самолет Опытная система Опытная партия Первая серия Войсковая эксплуатация	ОКБ, завод ОКБ завод завод	1 1 4 20		№1 , . №2			12 шт		40 ШТ.
					№3 №4	№5 	8.. „1111.
						3 ШТ-	&шт—

3. Сверхзвуковая стратегическая система М-56К, максимальная скорость - 2800 км/ч, радиус (с заправкой) - 6500 км
Опытный самолет Опытная система Опытная партия Первая серия Войсковая эксплуатация	ОКБ ОКБ завод завод	1 1 4 20			.If!					40 шт.
						№2 №3
							Я шт.	12 шт.
						....
Условные обозначения:	• - строительство; - заводские испытания; • - государственные испытания;
• - войсковая эксплуатация; - - боевое применение;
ков, но и всех дальних сверхзвуковых само-
летов был прерван.
В. М. Мясищев был освобожден от должности ру-
ководителя ОКБ во время своего отпуска и назначен
начальником ЦАГИ. На семь долгих лет он отстра-
няется от любимой работы.
Могла ли иметь история ОКБ-23 более счастливое
продолжение, или сокращение числа авиационных КБ
в начале 60-х годов, связанное со свертыванием цело-
го ряда перспективных авиационных проектов, было
объективной необходимостью?
А, может быть, причина в импульсивном и увлека-
ющемся характере Н. С. Хрущева: кукуруза, Совнархо-
зы (Совет народного хозяйства - административно-
территориальная единица деления СССР, заменившая
область. Введена по инициативе Н. С. Хрущева в 1956
г. и отменена в 1964 г. - Прим, авт.), ракеты?
Несомненно, на принятие военно-политическим
руководством СССР решения о приоритетном развитии
боевых ракетных систем повлияло стратегическое по-
ложение СССР, окруженного сетью военных баз США
и их союзников, при котором «быстрый ответ» на ра-
кетно-ядерное нападение могли дать только стратеги-
ческие ракеты.
Бесспорно, МБР и в эксплуатации значительно де-
шевле стратегического бомбардировщика, но в каче-
стве разведчика и универсального транспортного
средства ракета никак не могла заменить самолет.
Вскоре эту мысль удалось довести до «верхов»,
и в 1962 г. стараниями некоторых дальновидных руко-
водителей промышленности, военных и ученых объяв-
ляется конкурс на создание перспективного сверхзву-
кового разведчика-бомбардировщика.
В нем принимали участие все желающие, кроме на-
иболее подготовленного к решению этой задачи
ОКБ-23 за его отсутствием. А как бы пригодился опыт
этого коллектива при создании первого сверхзвукового
пассажирского самолета, работы по которому начались
в ОКБ-51 А. Н. Туполева в том же 1962 г., а у В. М. Мяси-
щева еще в 1958 г. (темы «53»,«55»)!
Необходимо отметить, что после организации ЭМЗ
в 1967 г. ему были выданы два задания по перспектив-
ным сверхзвуковым самолетам:
на выполнение НИР (Постановление ЦК КПСС и СМ
СССР №1098-378 от 28.11.67 г.), направленной на со-
здание авиационного ракетного комплекса дальнего
перехвата по проекту ТТЗ ВВС от 05.06.68 г;
на разработку аванпроекта стратегического двух-
режимного многоцелевого самолета-ракетоносца,
(указание МАП от 28.02. 68 г. в соответствии с ТТЗ
ВВС от 27.07.68 г. и приказ МАП от 01.01.69 г.).
В. М. Мясищев рассказывал, что после возврата
его к конструкторской деятельности и оживления ра-
бот в области стратегической авиации в 1967 г, к нему
подходили военные и сожалели о прошлом решении
закрыть темы «52» и «56», которому они сами так ак-
тивно способствовали.
Это было одно из немногих направлений в
авиации, где отечественные конструкторы не
догоняли и не копировали американские проекты, а
шли впереди своим собственным путем Было упуще-
но много времени и возможностей и все приходи-
лось начинать заново, но уже в роли догоняющих.
Осенью 1960 г. короткая, но интересная
и напряженная деятельность ОКБ-23 закончи-
лась, оставив после себя богатейший материал
для историков авиации, часть из которого впер-
вые предлагается вниманию Читателя.
10
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ’кОКВ,,'В.,”М!‘'МЯС14ЩЕВА
ДАЛЬНИЙ ЗВУКОВОЙ
БОМБАРДИРОВЩИК «31»
На рубеже 40-50-х годов серийные истреби-
тели-перехватчики уже летали со скоростями
1000-1100 км/ч и более. Рядом западных авиаци-
онных фирм велось проектирование самолетов
подобного назначения со сверхзвуковыми скоро-
стями полета. Быстрыми темпами развивались но-
вые средства ПВО (ЗРК).
В сложившейся ситуации очень актуальной за-
дачей ближайшего будущего для отечественных
авиастроителей стало создание тяжелых бомбар-
дировщиков со звуковой и сверхзвуковой скоро-
стями полета.
Области больших скоростей (М>1) были в то
время еще мало изучены. Для режимов полета
с такими скоростями отсутствовали исчерпываю-
щие данные по аэродинамике, прочности, аэро-
упругости и т. д. Поэтому при разработке таких
самолетов возник ряд сложных технических про-
блем, для решения которых было необходимо
проведение большого объема исследований
и экспериментов.
В 1952 г. в ОКБ-23 был проведен анализ раз-
личных схем и компоновок около- и сверхзвуко-
вых бомбардировщиков. Анализ показал, что, на-
пример, увеличение крейсерской скорости полета
с числа М=0,7 до М= 1,0-1,1 приводит к неизмен-
ному уменьшению дальности полета. При даль-
нейшем росте скоростей возможно некоторое
возрастание дальности.
Такой характер изменения дальности объяс-
нялся несколькими причинами:
с ростом крейсерской скорости полета умень-
шалось аэродинамическое качество из-за ухудше-
ния несущей способности стреловидного крыла,
причем некоторое уменьшение волнового и про-
фильного сопротивлений при увеличении угла
стреловидности не компенсировало падение ка-
чества;
положительное влияние увеличения удлине-
ния крыла на дальность становилось менее замет-
ным, а при числе М>1 с увеличением удлинения
дальность даже снижалась;
Дальний
бомбардировщик
«31»
АВИКО ПРЕСС
11
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКЪтеВ^ЛМ^СИШ^^ами?!
Риусунок самолета увеличение угла стреловидности приводило
«31» из эскизного
проекта
Компоновочная
схема
самолета «31»
к ухудшению взлетных качеств крыла, что застав-
ляло снижать удельную нагрузку для сохранения
умеренной длины разбега, результатом этого бы-
ло уменьшение весовой отдачи и дальности поле-
та;
уменьшение относительной толщины крыла
с ростом крейсерских скоростей приводило к уве-
личению массы крыла и опять-таки к уменьшению
дальности;
с ростом крейсерской скорости увеличивался
удельный расход топлива двигателя.
После проведения анализа в ОКБ было на-
чато предварительное проектирование тяжело-
го бомбардировщика со звуковой крейсерской
скоростью полета. Проект получил обозначе-
ние «31». Работы велись в тесном контакте
с ЦАГИ.
В трубах Т-106М, Т-108 и Т-112 было испы-
тано несколько моделей самолетов с крыльями
большой стреловидности и ромбовидными
крыльями. Обработка результатов испытаний
показала, что для проектируемого самолета не-
обходимо крыло со стреловидностью порядка
55-60° и удлинением около 3.
Прежде всего была определена общая
размерность самолета и основные параме-
тры. Выбрали крыло стреловидностью 55°
(по линии четверти хорд) с удлинением 3
и площадью 400 м^.
Для уточнения расчетной поляры в ОКБ-23
была изготовлена модель самолета «31» 31ВМ
и продута в трубе Т-108. На модели были смо-
делированы двигательные установки и все
внешние надстройки.
Полученная трубная поляра после внесения
в нее соответствующих поправок показала хо-
рошую сходимость с теоретической и подтвер-
дила реальность расчетной дальности полета
самолета.
Поляры самолета, по которым определялись
его летные характеристики, были построены на
12
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВШ№.В.а1\/к,МВД4ЩЕВА
основе анализа материалов продувок в трубах
Т-106М, Т-108 и Т-112 моделей, близких по своей
аэродинамической компоновке к проектируемому
самолету.
Анализу были также подвергнуты эксперимен-
тальные поляры модели самолета Ла-190, полу-
ченные в ЛИИ на тяжелых свободно падающих
моделях.
Были рассмотрены два варианта размещения
двигателей на самолете:
четыре двигателя в фюзеляже;
два двигателя в корневой части крыла и два на
пилонах.
Так как относительная толщина профиля кры-
ла составляла всего б%, то оно должно было иметь
толстую обшивку и, следовательно, большую мас-
су. Поэтому для разгрузки крыла и снижения мас-
сы, а также уменьшения размеров фюзеляжа, был
выбран второй вариант.
Кроме того, имевшийся экспериментальный
материал по флаттеру стреловидных крыльев по-
казал, что при расположении двигателей на
60-70% полуразмаха значительно увеличивается
критическая скорость флаттера.
Это было подтверждено испытаниями динами-
чески подобной модели 31ДМ, на которой иссле-
довался флаттер крыла с большой стреловиднос-
тью (55°) для компоновки, принятой в проекте 31.
При этом исследовалось влияние на критическую
скорость расположение двигателей по размаху
«31» из Э П
и выносу и положения центра масс крыла в сече-
ниях по хорде.
Был проведен расчет продольной устойчивос-
ти и управляемости, показавший, что принятые
размеры горизонтального оперения обеспечива-
ют минимальный запас устойчивости. Характери-
стики боковой устойчивости и управляемости так-
же оказались в пределах установленных норм.
В связи с использованием тонкого крыла
на самолете применили шасси велосипедной
схемы. Основные опоры убирались в фюзе-
АВИКО ПРЕСС
13
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ О КБ^ВкьМл МЯСИЩЕВ А—,-
14
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТаЦ,кРД^ВСа^тШдаШ£ВА
АВИКО ПРЕСС
15
ww.voKD-ja.spD.ru - ' .амолет своими рука
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
ляж, а подкрыльные - в гондолы внешних
двигателей.
При эксплуатации самолета с максимальной
взлетной массой, для сокращения длины разбега
предусматривалась установка стартовых ускори-
телей тягой 18-20 т.
Оригинально и необычно была решена про-
блема спасения экипажа самолета в аварийных
ситуациях.
Дело в том, что надежное спасение с по-
мощью катапультных кресел обеспечивалось
до скоростей полета порядка 900-1000
км/ч. При аварийной ситуации на высотах
более 13 000 м существовавшие в то время
кислородные приборы и маски не могли га-
рантировать безопасный спуск членов эки-
пажа на землю.
Большая дальность и высота полета самолета
и вероятность полета над морем требовали обес-
печения каждого из членов экипажа необходи-
мым запасом пищи, медикаментами, оружием, ава-
рийными средствами связи.
При катапультировании в креслах можно было
взять лишь самый необходимый запас и в очень
небольшом количестве.
Кроме того, при катапультировании с большой
высоты члены экипажа рассеялись бы на большой
площади и был бы очень затруднен их сбор. По-
этому для надежного спасения была спроектиро-
вана отделяемая кабина с системой спасательных
парашютов.
По окончании проектных работ был оформлен
«Предварительный эскизный проект дальнего
скоростного бомбардировщика» и в августе
1952 г. направлен для рассмотрения в МАП.
В этом же документе содержались сведения о са-
молете «32».
Исходя из опыта предварительной проработки
проекта бомбардировщика со звуковой крейсер-
ской скоростью, специалисты ОКБ пришли к выво-
ду о необходимости проведения дальнейших изы-
сканий и проработок самолетов такого назначе-
ния с целью получения более совершенных харак-
теристик.
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Дальний звуковой бомбардировщик «31»
предназначен для нанесения ударов по важным
военно-промышленным объектам, расположен-
ным в глубоком тылу.
Самолет представляет собой четырехдвига-
тельный цельнометаллический высокоплан нор-
мальной схемы со стреловидным крылом и убира-
ющимся шасси велосипедной схемы.
Фюзеляж самолета - полумонокок овального
поперечного сечения. Состоит из гермокабины
экипажа, средней и хвостовой частей.
Гермокабина предназначена для размещения
четырех членов экипажа: летчика, летчика-бор-
тинженера, штурмана и оператора.
В передней части кабины расположен фонарь
штурмана. Рабочие места летчиков размещены
одно за другим под общим фонарем. Под ними на
поворотном кресле находится рабочее место опе-
ратора.
В нижней носовой части кабины установлен
радиолокационный бомбардировочный прицел
«Рубин».
В средней части фюзеляжа расположены от-
секи основных опор шасси, бомбоотсек, топлив-
ные баки, основные самолетные системы, фотоап-
паратура и другое оборудование.
В хвостовой части фюзеляжа - кормовая
стрелково-пушечная установка, снарядные ящи-
ки, радиолокационный прицел «Ксенон», топлив-
ные баки, трассы и агрегаты системы управления
ит.д.
Крыло самолета стреловидное, кессонной
конструкции. Внутренняя часть кессона использо-
вана для размещения топливных баков.
В корневой части крыла расположены внут-
ренние двигатели и их воздухозаборные каналы.
Мотогондолы внешних двигателей подвешены на
пилонах под крылом. На верхних дужках крыла
в сечениях по пилонам имеются аэродинамичес-
кие перегородки.
Элероны самолета имеют внутреннюю компен-
сацию. Закрылки - выдвижные, с углом отклоне-
ния до 30°.
В носке крыла расположена воздушно-тепло-
вая противообледенительная система.
Оперение самолета стреловидное нор-
мальной схемы. Угол поперечного V стабили-
затора +10°.
В конструкции самолета широко применен вы-
сокопрочный сплав В-95, в отдельных узлах - ле-
гированная сталь, в местах, подверженных воз-
действию высоких температур, используется тита-
новый сплав.
Шасси самолета - велосипедной схемы с мас-
ляно-воздушной амортизацией. Передняя и зад-
няя опоры убираются в фюзеляж, подкрыльные -
Основные характеристики
двигателя В Д-5
Тяга взлетная (с впрыском
водо-спиртовой смеси), кг	15 000
Тяга номинальная на высоте
Н=14 ООО м и V=1000 км/ч, кг	3200
Удельный расход топлива Н=14000 м
и V=1000 км/ч, кг/кг тяги-час	0,99
Масса двигателя, кг	3400
Максимальный диаметр
двигателя (без агрегатов), мм	1550
16
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
в гондолы двигателей. Нагрузки на перед-
нюю и заднюю опоры составляют47 и 53% со-
ответственно.
На главных опорах установлены четырех-
колесные тележки с колесами 1700x550 ВУ
повышенной прочности, допускающими взлет
со скоростями до 340-380 км/ч.
Подкрыльные опоры имеют по два колеса
850x200. Уборка-выпуск шасси производится
с помощью электромеханизмов.
Для сокращения длины разбега передняя
опора при помощи электромеханизма удлиня-
ется в конце пробега на 1300 мм, увеличивая
при этом угол отрыва до 10°.
Силовая установка состоит из четырех
турбореактивных двигателей ВД-5 конструк-
ции В. А. Добрынина.
Компоновка двигателей выполнена с уче-
том получения наилучших аэродинамических,
массовых и прочностных характеристик само-
лета.
Топливная система состоит из 15 групп
баков. За каждым из двигателей закреплены
определенные группы. Имеется система коль-
цевания. Выработка топлива происходите по-
мощью топливной автоматики. Заправка топ-
лива централизована.
Управление рулями и элеронами -
жесткое, осуществляется от двух штур-
вальных колонок и двух пар ножных тяг
и качалок. В проводку управления руля-
ми и элеронами включены гидроусилите-
ли - по два на каждый орган управления.
Руль направления - разрезной, и каждая
часть управляется своим гидроусилителем.
Каждый элерон и руль высоты имеют свой ги-
дроусилитель. Гидроусилители руля высоты
и элеронов - необратимые, руля направле-
ния - обратимые с коэффициентом обратимо-
сти 1:15.
В систему управления рулем высоты вклю-
чен автомат усилий имитирующий усилия на
штурвал, пропорционально скоростному на-
пору и углу отклонения руля.
В автомате усилий имеется механизм
триммерного эффекта, дающий возможность
летчикам снимать нагрузку при изменении ре-
жима полета. Для имитации усилий в попе-
речном канале включены пружинные загру-
жатели.
Для уменьшения потребной мощности
гидроусилителя на органах управления
установлены сервокомпенсаторы. В сис-
тему управления включена рулевая ма-
шинка автопилота АП-15.
Система аварийного спасения. Для на-
дежного спасения членов экипажа применена
ОСНОВНЫЕ ЛЕТНО-ТЕХНИЧЕСКИЕ
ДАННЫЕ САМОЛЕТА «31»
Тип
Год проекта
Экипаж
Двигатель
Мощность, л. с.
бомбардировщик
1952
000
000
000
Длина фюзеляжа, м	49,0
Размах крыла, м	34,64
Площадь крыла, м2	400,0
Высота самолета на стоянке, м	12,0
Удельная нагрузка на крыло, кг/мЗ
Удельная нагрузка на мощность, кг/л.с.
Масса пустого самолета, кг
Масса топлива кг
Масса взлетная, кг
Масса полетная, кг
98 000
176 000-182 000
125 000-130 000
Скорость максимальная на высоте 2000 м, км/ч 1000
Скорость крейсерская, км/ч	11 000
Потолок практический, м
Дальность полета, км *
Дальность полета с заправкой, км
Длина разбега, м
Длина пробега, м
Количество построены/, шт
15 000
7300-8000
10 000-10 500
1800 2000
нет
отделяемая гермокабина. Она отделяется от
самолета с помощью пиромеханизмов с пере-
грузкой равной 3. При этом происходит разъ-
единение всех коммуникаций.
Для стабилизации кабины до высоты
5000 м служит специальный парашют
площадью 4 м^, затем начинается тормо-
жение парашютом площадью 50 м^, рас-
крывающимся автоматически.
На высоте 1500-2000 м выпускается ос-
новной парашют площадью 1400 м^ и ско-
рость спуска уменьшается до 7 м/сек.
С высоты 5000 м возможно покидание ка-
бины прыжком через сбрасываемый фонарь
и люки. Для смягчения удара кабины при при-
землении имеется демпфирующее устройст-
во.
При приводнении кабина сохраняет плаву-
честь неограниченное время. После привод-
нения можно воспользоваться спасательной
лодкой ЛАСМ-49.
Противообледенительная система со-
стоит из воздушно-тепловой системы крыла,
оперения и входных каналов двигателей
и электротермической системы остекления
фонарей летчиков и штурмана.
Горячий воздух для воздушно-тепловой
системы отбирается от компрессора двигате-
ля. Источником энергии для электротермиче-
ской системы является бортовая электросеть.
АВИКО ПРЕСС
17
www.vokb-ki.spb.ru - Самолёт своими
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Кислородное оборудование состоит из ста-
ционарного, переносного и парашютного.
Для стационарной системы имеется два гази-
фикатора жидкого кислорода КПЖ-30, подающих
кислород четырем кислородным станциям с ле-
гочными автоматами КП-24.
Имеется также три переносных баллона с кис-
лородными приборами КП-19. У каждого члена
экипажа имеется парашютный кислородный при-
бор КП-23.
Навигационное оборудование обеспечива-
ет выполнение дальних высотных полетов с точ-
ным определением местонахождения и курса са-
молета.
Кроме пилотажных и приборов контроля ра-
боты двигателей, оно включает в себя:
автоматическое навигационное устройство
НИ-50БН с дистанционным гиромагнитным ком-
пасом ДГМК-4;
автопилот АП-15;
перископический секстант АПС-1 и секстант
ИАС-1;
гирополукомпас ГПК-52;
астрокомпас АК-53 и дистанционный астро-
компас ДАК-2;
навигационный бортовой визир АБ-52;
радиокомпас АРК-5;
радиовысотомеры РВ-2О и РВ-2;
радионавигационный приемник «Меридиан»;
аппаратура слепой посадки «Материк»;
аппаратура опознавания «Хром-Никель».
Радиосвязное оборудование предназначено
для надежной связи между самолетами и назем-
ными станциями, включает в себя:
радиостанцию РПДС с приемником РПС;
радиостанцию 1-РСБ-7О с приемником УС-9;
радиостанцию РСИУ-4.
Вооружение самолета предназначено для
поражения наземных и морских целей, обороны
от средств ПВО и включает в себя бомбардиро-
вочное и стрелково-пушечное.
Состав бомбардировочного вооружения:
оптический бомбардировочный прицел;
радиолокационный прицел «Рубин»;
бомбодержатели с замками (КД);
электроавтоматика БВ;
бомбы различного калибра до 12 000 кг.
Варианты загрузки самолета:
Бомбы:
1хФАБ-9000, 2хБ РАБ-бООО, 2хФАБ-5000,
ЗхФАБ-ЗООО, бхФАБ-1500, 20хФАБ-500М43;
36хФАБ-250М43.
Предусмотрена внутренняя подвеска двух уп-
равляемых бомб УАБ-1600Б.
Мины:
«Серией», «Лира», «Десна» по шесть штук.
Торпеды:
А-2 шесть штук.
Состав стрелково-пушечного вооружения:
радиолокационный прицел «Ксенон»;
кормовая дистанционно управляемая стрел-
ково-пушечная установка.
В нормальном варианте установка состоит из
двух пушек ТКБ-495А калибром 23 мм с общим
боекомплектом 1200 снарядов.
В перегрузочном варианте могут быть уста-
новлены четыре пушки с боекомплектом 2400
снарядов. Огнем установки управляет второй лет-
чик.
Бронирование самолета предназначено для
защиты экипажа от огня при обстреле из пушек
калибром 20 мм и от осколков зенитных снаря-
дов. Все члены экипажа снабжены бронеспинка-
ми и бронечашками кресел.
Толщина бронеспинок - 18 мм у летчиков
и 14 мм у штурмана и оператора. Чашки кресел
выполнены из дуюралюмина толщиной 10 мм.
Имеется также три дюралюминиевых противоос-
колочных бронещита толщиной 10 мм. Общий вес
бронезащиты 380 кг.
18
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
АВИКО ПРЕСС
19
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
ДАЛЬНИЙ СВЕРХЗВУКОВОЙ
БОМБАРДИРОВЩИК «32»
Одновременно с исследовательскими и про-
ектными работами по самолету «31» со стрело-
видным крылом в ОКБ-23 проводились изыска-
ния по сверхзвуковому бомбардировщику
«32». Ведущим конструктором по теме назначи-
ли А. К. Батухова.
Исследования велись в тесном контакте
с учеными ЦАГИ. Они показали, что для сверх-
звукового бомбардировщика необходима про-
работка принципиально новых схем самолета,
которые обеспечили бы достаточно высокое
значение аэродинамического качества на этих
скоростях, имели бы высокую весовую отдачу
и удовлетворительные взлетно-посадочные ха-
рактеристики.
Одной из них была схема самолета с треу-
гольным в плане крылом, которая давала пре-
имущество в дальности полета по сравнению со
стреловидным.
Большой интерес к таким самолетам прояв-
лялся в то время и за рубежом, где в конце 40-х
начале 50-х годов было спроектировано и пост-
роено несколько самолетов с треугольным кры-
лом. К их числу можно отнести Конвер XF-92A,
АВРО 707, Боултон-Пол Р.111, Дуглас F4D-1,
Фэири F.D.1, Глостер «Джэвелин» и др. F4D-1
и «Джэвелин» выпускались серийно.
Остальные самолеты предназначались для
исследования аэродинамических характерис-
тик треугольного крыла на малых и околозвуко-
вых скоростях.
И интерес этот был неслучайным. Самолет
с треугольным крылом имел более высокое аэ-
родинамическое качество на сверхзвуковых
скоростях по сравнению со стреловидным.
Благодаря снижению массы конструкции из-
за меньшего удлинения крыла и снижения массы
фюзеляжа и оперения, весовая отдача у самоле-
та с треугольным крылом была выше. Следстви-
ем более высокого аэродинамического качества
и весовой отдачи являлась большая дальность
полета при крейсерском числе М>1,1.
Дальний
бомбардировщик
«32»
АВИКО ПРЕСС
21
www.vokb-la.spb.ru - Само.1
?т своими руками
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
БОМБАРДИРОВЩИК «32»
€ t—
22
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
© АВИКО ПРЕСС
АВИКО ПРЕСС
23
www.vokb-la.spb.ru - Самолёт своими руками
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Окончательный Все эти соображения учитывались при
вариант самолета изысканиях по самолету «32». Расчет летных
«32»	характеристик проводился на основании ре-
зультатов испытаний модели с крылом типа
РК-5 в трубе Т-108. Были проведены расчеты
на прочность.
Расчет треугольного крыла не представлял
принципиальных затруднений, однако для его
выполнения была необходима более подроб-
ная, чем это позволял объем эскизного проек-
та, конструктивная проработка элементов са-
молета.
Компоновка самолета с треугольным кры-
лом давала возможность повысить весовую
отдачу, так как значительная разгрузка крыла
топливом при малом удлинении обеспечивала
минимальную массу силового набора.
По предварительным расчетам масса 1 м^
крыла составляла примерно 40 кг. При прове-
дении работ по самолету «32» было просмот-
рено несколько вариантов компоновок.
По завершении исследований и изысканий
материалы по самолету «32» были включены
в «Предварительный эскизный проект дальне-
го скоростного бомбардировщика» («31»), на-
правленного 15 августа 1952 г. в МАП.
Изыскания по самолету «32» заинтересо-
вали руководство отрасли. 4 февраля 1953 г.
появилось указание зам. министра авиацион-
ной промышленности за №7/254, согласно ко-
торому ОКБ-23 предлагалось разработать
предварительный эскизный проект самолета.
В процессе работы над ЭП внешний вид са-
молета претерпел некоторые изменения. Бы-
ла изменена компоновка двигателей. Их уста-
новили попарно в корневой части крыла по
типу самолетов М-4 и ЗМ. Сделано это было
для уменьшения лобового сопротивления.
В носовой части фюзеляжа на месте штур-
мана разместили РЛС. Площадь крыла была
доведена до 510 м^, что позволило увеличить
количество топлива. Была снижена полетная
масса самолета. Значительно улучшились лет-
ные характеристики, особенно скорость и вы-
сота полета. По окончании работ был выпу-
щен предварительный эскизный проект само-
лета и 10 марта 1953 г. представлен в МАП.
Дальнейшие работы по сверхзвуковым
бомбардировщикам со стреловидными кры-
льями были признаны перспективными, что
впоследствии подтвердилось на примере про-
ектирования и постройки самолетов М-50
и М-52.
Для экспериментальной проверки особен-
ностей самолета с треугольным крылом в
ОКБ-23 считали необходимым, наряду с ис-
следованиями на моделях, проектирование,
постройку и проведение широкого комплекса
летных испытаний одноместного самолета с
треугольным в плане крылом.
Такой самолет был спроектирован и полу-
чил обозначение «33».
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Дальний сверхзвуковой бомбардировщик
«32» предназначен для нанесения бомбовых
ОСНОВНЫЕ ЛЕТНО-ТЕХНИЧЕСКИЕ
ДАННЫЕ САМОЛЕТА «32»*
Тип
Год проекта
Экипаж
Двигатель
Мощность, л. с.
бомбардировщик
1953
4
4хТРД «Z»
Длина самолета, м
Размах крыла, м
Площадь крыла, м2
Высота самолета на стоянке, м
Удельная нагрузка на крыло, кг/м^
Удельная нагрузка на мощность, кг/л.с.
Масса пустого самолета, кг
Масса топлива и масла, кг
Масса нагрузки, кг
Масса полетная, кг
66 000
5000
137 000-168 000
Скорость максимальная у земли, км/ч
Скорость максимальная на высоте 11 000 м, км/ч 1850
Скорость посадочная, км/ч
Время набора высоты 2000 м, мин.
Потолок практический, м
Дальность полета, км	8400-8700
Продолжительноститолета, ч
Длина разбега, м
Длина пробега, м
1200-1600
Количество построеных, шт	нет
‘Основные данные приведены для окончательного варианта
самолета «32»
24
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
ударов по важным стратегическим целям в глу-
боком тылу.
Самолет представляет собой цельнометал-
лический среднеплан нормальной схемы с тре-
угольным крылом, Т-образным оперением
и убирающимся шасси.
Фюзеляж самолета - полумонокок попе-
речного овального сечения состоит из гермока-
бины экипажа, средней и хвостовой частей.
Гермокабина предназначена для размеще-
ния четырех членов экипажа. В передней час-
ти кабины расположена обзорная РЛС. Летчи-
ки размещены один за другим под общим фо-
нарем.
В носовой части фюзеляжа размещена об-
зорная РЛС. Двигатели самолета расположены
в корневой части крыла. Каждый двигатель
имеет индивидуальное входное устройство, вы-
веденное за переднюю кромку крыла.
В средней части фюзеляжа находится отсек
носовой опоры шасси, бомбоотсек и топливные
баки. Хвостовая часть фюзеляжа несет Т-образ-
ное оперение.
Крыло самолета - треугольной формы
в плане малого удлинения и большого сужения.
Стреловидность по передней кромке - 60°.
Внутри крыла размещены топливные баки.
На задней кромке крыла имеются элероны и за-
крылки.
Шасси самолета - нормальной схемы с но
совым колесом. Носовая опора - двухколесная
Схема самолета
«32» из Э П
убирается в фюзеляж, основные - с двумя ко-
лесами - в крыло.
Самолет оснащен полным комплектом пило-
тажно-навигационного и радиосвязного обору-
дования.
Вооружение самолета. Имеется оптичес-
кий и радиолокационный бомбардировочные
прицелы. Максимальная бомбовая нагрузка
12 000 кг, включая возможность подвески
ФАБ-9000.
Оборонительное стрелково-пушечное во-
оружение отсутствует.
Бронирование. В соответствии с существу-
ющими требованиями экипаж защищен броне-
спинками и бронещитами.
АВИКО ПРЕСС
25
www.vokb4a.spb.ru - Самолет своими руками
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
26
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
ДАЛЬНИЙ СКОРОСТНОЙ
БОМБАРДИРОВЩИК«34»
В начале 50-х годов наиболее динамично
развивались истребители. В отличии от тяжелых
самолетов цикл их создания был намного коро-
че. Практически ежегодно появлялись новые
типы. Как правило, более скоростные и совер-
шенные.
Непрерывно росли скорости полета, если в
конце 40-х они составляли 900-1000 км/ч, на
рубеже десятилетий - 1000-1100 км/ч, то уже в
начале 50-х достигали 1300 км/ч и более. Ин-
тенсивно развивались и средства противо-
воздушной обороны.
Это, в свою очередь, потребовало увеличе-
ния скоростей самолетов-бомбардировщиков,
совершенствования их средств обороны.
Однако увеличение крейсерской скорости
полета бомбардировщика приводило к неуклон-
ному снижению дальности.
Так, например, переход от крейсерского чис-
ла М=0,8 к числу М=1,5 снижал дальность поле-
та вдвое.
Для дальнего самолета была необходима
дальность полета 13 000-14 000 км. Сохране-
ние необходимой дальности при увеличении
крейсерской скорости потребовало качествен-
ного улучшения аэродинамических и массовых
характеристик самолета, а также создания пер-
спективных реактивных двигателей с улучшен-
ными характеристиками.
В 1953 г. в ОКБ-23 проводился анализ
возможных достижений в этих направлениях,
который показал, что дальность полета в
13 000-14000 км может быть достигнута при
крейсерской скорости самолета 1000-1100
км/ч с возможностью полета над целью на ре-
жиме максимальной скорости равной
1200-1300 км/ч при выполнении целого ряда
условий:
1.	Аэродинамическое качество на крейсерской
скорости должно быть равно 14-15 (по заявлени-
ям ЦАГИ его можно было получить к 1955 г.);
Дальний
бомбардировщик
«34»
АВИКО ПРЕСС
27
www.vokb-la.spb.ru
Самолёт своими
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
БОМБАРДИРОВЩИК «34»
28
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
*
© АВИКО ПРЕСС
АВИКО ПРЕСС
29
www.vokb-la.spb.ru - Самолет своими руками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Компоновочная
схема самолета
«34»
2.	Удельные расходы топлива на крейсерской
скорости 1000 км/ч должны быть уменьшены на
7-10% по сравнению с расходами, принятых к пост-
ройке ВД-7 и АМ-13, при сохранении величины вы-
сотной номинальной тяги и массы этих двигателей.
Задача должна была решаться путем улучшения
экономичности и использования высококалорий-
ных топлив (типа «синтин»).
Улучшение характеристик ВД-7 и АМ-13 было
возможно благодаря отказу от режима форсиро-
ванной взлетной тяги.
3.	Весовая отдача по топливу должна была быть
увеличена до 62-64%, что предполагалось достичь
путем:
сокращения численности экипажа самолета до
2-3 чел.;
снятия протектирования баков;
облегчения шасси путем применения взлетных
стартовых тележек;
применения крупногабаритных конических
штампованных панелей из титановых сплавов и
сплава В-95;
уменьшения комплекта необходимого оборудо-
вания за счет перехода на автоматику и улучшения
его массово-габаритных характеристик;
некоторого уточнения норм прочности и учета
упругости конструкции.
Дальнейший анализ показал, что переход на
еще большие скорости полета, порядка 1700-1800
км/ч, потребует применения совершенно новых
двигателей и вызовет увеличение массы самолета
до 150-200 т.
Создание таких самолетов однозначно будет
связано с большими затратами и длительным цик-
лом проектирования, постройки и доводки.
В ОКБ-23 были проведены предварительные
работы по самолету-бомбардировщику с околозву-
ковой крейсерской скоростью полета. Тема получи-
ла обозначение - «34».
Ведущим конструктором по теме был назначен
Е. Д. Мочалин. Работы над этим проектом являлись
логическим продолжением изысканий, проводив-
шихся годом раньше по проектам самолетов «31» и
«32».
Большое внимание при проектировании само-
лета уделялось исследованию аэродинамических
особенностей крыла малого удлинения и определе-
нию оптимальных параметров.
В работе над проектом учитывались все воз-
можности увеличения крейсерской скорости поле-
та при заданной дальности полета и ограниченной
взлетной массе, порядка 80 т.
Были проведены расчеты и выполнена предва-
рительная компоновка самолета. Были построены
пять продувочных моделей и испытаны в трубах Т-
102 и Т-108 ЦАГИ.
Наряду с теоретическими исследованиями была
выполнена конструктивная проработка самолета в
целом, а также ряда отдельных агрегатов. Был про-
работан вопрос применения на самолете отделяе-
мой кабины.
Путем использования ряда новых компоновоч-
ных решений был спроектирован самолет мини-
мальных размеров и массы. Такой самолет имел не-
большую стоимость, малый цикл проектирования и
освоения в производстве.
Взлетная масса самолета «34» соответствова-
ла классу бомбардировщика Ту-16 (GO=72 т), а
дальность полета была более чем в два раза боль-
ше при увеличенной на 20% скорости полета.
Аванпроект самолета «34» был выполнен в
1953 г. и направлен на рассмотрение в МАП.
КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Дальний скоростной бомбардировщик «34»
предназначен для нанесения ударов, в том числе и
управляемыми снарядами, по важным стратегичес-
ким целям.
30
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Самолет представляет собой цельнометал-
лический верхнеплан нормальной схемы со
стреловидным крылом и убирающимся шасси.
Фюзеляж самолета - полумонокок большо-
го удлинения, круглого поперечного сечения.
Состоит из гермокабины, средней и хвостовой
частей.
Гермокабина предназначена для размеще-
ния трех членов экипажа: летчика, бортинжене-
ра - запасного летчика и штурмана-радиста.
В нижней носовой части кабины размещен
радиолокационный бомбардировочный прицел
«Рубидий».
В средней части фюзеляжа расположены от-
секи шасси, бомбоотсек, топливные баки и са-
молетные системы.
В хвостовой части находится кормовая дис-
танционно управляемая стрелково-пушечная
установка, радиолокационный прицел «Ксе-
нон», тормозной парашют, приводы управления
рулями самолета.
Крыло самолета - стреловидное, кессон-
ной конструкции. В кессоне размещены топлив-
ные баки. Крыло снабжено элеронами.
Оперение стреловидное нормальной схемы.
Шасси самолета - велосипедной схемы. Ос-
новные опоры убираются в фюзеляж, под-
крыльные - в крыло. Передняя опора двухко-
лесная, задняя снабжена четырехколесной те-
лежкой, подкрыльные - одноколесные.
Силовая установка самолета состоит из
двух двигателей ВД-7, АМ-13 или двигателей
улучшенного типа. Двигатели расположены в
индивидуальных мотогондолах на пилонах под
крылом.
Пилотажно-навигационное оборудование
предназначено для определения местонахож-
дения самолета и его курса и включает:
автопилот; компасы: «Амур», астрокомпас,
гирополукомпас;
высотомеры «Кристалл» и «Литий»;
ОСНОВНЫЕ ЛЕТНО-ТЕХНИЧЕСКИЕ
ДАННЫЕ САМОЛЕТА «34»
Тип	бомбардировщик
Год проекта	1953	1953
Экипаж	-	-
Двигатель	ВД-7 или АМ-13	улучшений
Мощность, л. с.	-	-
Длина самолета, м	-	-
Размах крыла, м	-	-
Площадь крыла, м2	-	-
Высота самолета на стоянке, м	-	-
Удельная нагрузка на крыло, кг/м^	-	-
Удельная нагрузка на мощность, кг/л.с.	-	-
Масса пустого самолета, кг	-	-
Масса топлива и масла, кг	-	—
Масса нагрузки, кг	-	-
Масса полетная, кг	80 000	80 000
Скорость максимальная у земли, км/ч	1100-1200	1200-1300
Скорость максимальная на высоте 2000 м, км/ч		-
Скорость посадочная, км/ч	-	-
Время набора высоты 2000 м, мин.	-	-
Потолок практический, м	13 500-14 500	14 000-15 doo
Дальность полета, км	13 000-13 500	14 500-15 500
Продолжительность полета, ч	-	-
Длина разбега, м	-2000	-2000
Длина пробега, м	-	-
| Количество построеных, шт	-
систему опознавания «Хром-Никель».
Радиосвязное оборудование обеспечивает
связь между самолетами и наземными станция-
ми и включает в себя:
радиостанции: «Гелий», «Дуб» и аварийную;
самолетное переговорное устройство.
Вооружение самолета состоит из бомбар-
дировочного и стрелково-пушечного.
В состав бомбардировочного вооружения
входит:
радиолокационный бомбардировочный
прицел «Рубидий»;
бомбы массой 1500 кг;
системы Б В.
Состав стрелково-пушечного вооружения:
радиолокационный прицел «Ксенон»;
кормовая дистанционно управляемая стрел-
ково-пушечная установка с двумя пушками ка-
либром 23 мм.
В перегрузочном варианте бомбардировщик
«34» может использоваться в качестве носителя
самолета-снаряда Х-20 массой 7000 кг.
Самолет-снаряд Х-20 подвешивается в полу-
утопленном положении под фюзеляжем
бомбардировщика.
Практический радиус действия с учетом дальнос-
ти самолета-снаряда составит 6000-6300 км и
6600-6900 км с заправкой в полете в районе аэро
дрома.
АВИКО ПРЕСС
31
www.vokbJa.spbj
».пёт своими рука г
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
СВЕРХЗВУКОВОЙ ДАЛЬНИЙ
БОМБАРДИРОВЩИК М-50
9 июля 1961 г. над Тушинским аэродромом
появился внушительных размеров и необычно-
го вида самолет. Пройдя на большой скорости
над трибунами зрителей, он выполнил энергич-
ную горку и буквально растворился в небе. Ис-
требители МиГ-21, сопровождавшие его в этом
полете, безнадежно отстали.
Стремительный и эффектный пролет этого
серебрянного красавца вызвал бурю восторга у
зрителей. Представители западных агентств и
апаше защелкали объективами своих аппара-
тов. На следующий день фотографии этого са-
молета появились на первых полосах ведущих
газет мира.
Казалось, что с его появлением наступила
новая эра в развитии тяжелой авиации.
Однако, никто из десятков тысяч людей,
присутствовавших в тот день на параде, кроме
нескольких крупных руководителей, сидевших
на главной трибуне, не знал, что на самом деле
это был последний полет сверхзвукового даль-
него бомбардировщика М-50.
К сожалению, описанный эпизод происхо-
дил в разгар того самого периода, когда высшее
политическое руководство страны во главе с
Н. С. Хрущевым, находясь в состоянии ракет-
ной «эйфории», считало, что с помощью одних
только ракет можно разрешить любой военно-
политический конфликт.
В угоду первому лицу государства были рас-
формированы или переориентированы на ра-
кетную тематику несколько авиационных ОКБ,
пущены под резак сварщика сотни современ-
ных боевых самолетов.
Не избежало этой участи и мощное ОКБ-23,
превратившись в 1961 г. в филиал №1 ОКБ-52
В. Н. Челомея. А ведь если бы развитию авиа-
ции в то время уделялось должное внимание, то
такие самолеты, как «50», «52», а затем и «56»
на долгие годы определили бы уровень миро-
М-50А на
аэродроме завода
№23
АВИКО ПРЕСС
33
www.vokb-la.spb.ru - Самолёт своими руками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
БОМБАРДИРОВЩИК М-50А
34
АВИКО ПРЕСС
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
© АВИКО ПРЕСС
АВИКО ПРЕСС
35
www.vokb-la.spb.ru - Самолёт своими руками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
ИЛЛ1
*
ОМБАРДИРОВЩИК М-50А
АВИКО ПРЕСС
АВИКО
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Схема М-50
(вариант)
вого развития тяжелой авиации, но этого, к со-
жалению, не произошло.
Работы по созданию этого интересного и
во многом необычного самолета начались се-
мью годами раньше. В 50-е годы истребитель-
ная авиация в сравнении с бомбардировочной
развивалась опережающими темпами.
За то время пока проектировался и строил-
ся один тяжелый самолет появлялось несколь-
ко новых типов истребителей. Поэтому такие
важные характеристики, как скорость и высота
полета у последних всегда были выше.
Учитывая эти обстоятельства, появилась
потребность в создании бомбардировочной
системы с большой дальностью полета и ско-
ростью, соизмеримой со скоростями лучших
истребителей. В это время уже было известно,
что в США, начиная с 1952 г., велось проекти-
рование сверхзвукового стратегического бом-
бардировщика В-58. Это активизировало про-
ведение подобных работ в СССР. Занимались
ими и в ОКБ-23.
Несмотря на большую загрузку в связи с
работами по СДБ, проектные подразделения
последовательно и планомерно вели перспек-
тивные проработки. В 1952-1953 гг. ими были
разработаны проекты около- и сверхзвуковых
бомбардировщиков «31», «32» и «34». Это да-
ло ценный опыт и понимание основных про-
блем, возникавших при их проектировании.
Дальнейшие работы, которые проводились
в 1953-1954 гг. показали, что на уровне зна-
ний, имевшихся в то время, дальность полета
тяжелого самолета с большой сверхзвуковой
скоростью не превысит 9000-10 000 км.
Особенно сложной проблемой было созда-
ние мощных турбореактивных двигателей со
сверхзвуковым крейсерским режимом работы
и приемлемыми удельными расходами топли-
ва.
В связи с необходимостью получения зна-
чительно большей дальности полета, изуча-
лись возможности ее увеличения применени-
ем новых оригинальных схем самолета. При
этом ставились задачи совершенствования аэ-
родинамики, снижения массы конструкции, ис-
пользования нового перспективного оборудо-
вания. Одной из них была схема разъемного
(или составного) самолета.
Этот самолет состоял как бы из двух частей:
носителя и пилотируемого самолета-наводчи-
ка, несущего боевую нагрузку.
Самолет должен был совершать взлет, на-
бор высоты, крейсерский полет до выработки
топлива носителя в состыкованном виде, а за-
тем самолет-наводчик отделялся и продолжал
полет к цели. Этим предполагалось значитель-
но увеличить дальность полета.
Руководство отрасли уделяло большое вни-
мание проведению этих работ. 30 июля 1954 г.
вышло Постановление СМ СССР №1607-728, а
10 августа и приказ МАП №488, которыми на
ОКБ-23 возлагалась задача проектирования и
постройки опытного сверхзвукового разъем-
ного бомбардировщика с двигателями В. А.
Добрынина или А. А. Микулина, со сроком на-
чала заводских испытаний в третьем квартале
1957 г. и предъявления на государственные -
в третьем квартале 1958 г.
Дальность полета с 5 т бомб, км
Скорость максимальная, км/ч
Скорость крейсерская, км/ч
Высота полета, м
13 000
1800
1500-1600
14 000-15 000
Согласно Постановлению разъемный бом-
бардировщик должен был иметь следующие
характеристики:
Тема и самолет получили единое обозначе-
ние - «50».
ВВС выдали на новый самолет проект так-
тико-технических требований. Работы по са-
молету начались в августе 1954 г.
Прежде всего был составлен план совмест-
ных научно-исследовательских работ с веду-
щими институтами отрасли, ОКБ и авиазавода-
ми, который включал в себя почти сорок тем.
Необычность и новизна идеи потребовали
большого объема предварительных работ, при
этом были:
проведены предварительные расчеты и
компоновочные изыскания по схеме самолета;
изготовлены и переданы в ЦАГИ две проду-
вочные модели типа «утка»;
36
АВИКО ПРЕСС
www.vokb-la.snb.ru - Самолёт своими пуками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
разработаны предэскизные проекты стар-
тового устройства для взлета разъемного са-
молета и шасси для тренировочного варианта;
проведены предварительные теоретичес-
кие исследования по взлету с рельсовой до-
рожки и посадке на лыжное шасси;
проработана предварительная компоновка
гермокабины и бомбового отсека;
проработаны и составлены замечания по
проекту ТТТ ВВС к самолету;
для первого варианта компоновки самоле-
та «50» по нормам прочности 1950 г. опреде-
лены внешние нагрузки для оценки вероятной
весовой отдачи и др.
Во исполнение постановления ОКБ предс-
тавило в декабре-месяце в МАП свои сообра-
жения по мероприятиям, направленным на со-
кращение установленных сроков создания са-
молета на шесть месяцев.
По плану совместных научно-исследова-
тельских работ ОКБ и ЦАГИ начали проводить
масштабные исследования в аэродинами-
ческих трубах различных компоновок само-
лета «50».
В четвертом квартале был изготовлен и пе-
редан в ЦАГИ ряд моделей для исследования
влияния формы крыла в плане на его аэроди-
намические характеристики и специальная
модель для исследования схемы «утка» на до-
и сверхзвуковых скоростях.
Схема М-50 на
этапе Э П
Был проведен расчет аэродинамических
характеристик различных схем составного са-
молета и проведена оценка летных данных.
Один из вариантов с пятью двигателями
АМ-17 прорабатывали в октябре 1954 г.
Максимальная полетная масса составляла
230 т, из которых 32 т. приходилось на
самолет-наводчик. Тяга двигателя АМ-17
составляла 11 000 т. на высоте 11 000 м при
скорости полета 1600 км/ч. Рассматривались и
Сборка первого
экземпляра М-50
АВИКО ПРЕСС
37
www.vokb-la.spb.ru - Самолёт своими руками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Стенд управления
50С08
более экзотические варианты. В одном из них
самолет-наводчик размещался на киле
разгонщика.
Совместно с ЦИАМ, ОКБ-Зб и ОКБ-ЗОО про-
водились работы по выбору параметров газо-
турбинных двигателей. Выполненные расчеты
показали, что по предварительным соображе-
ниям применение компоновки составного само-
лета по схеме «утка» позволяло получить требу-
емую дальность полета.
Однако дальнейшие исследования, закон-
чившиеся в первом квартале 1955 г., выявили
ряд принципиальных проблем, которые не мог-
ли быть решены в заданные сроки проектирова-
ния и постройки самолета.
Основные из них заключались в следующем:
недостаточная исследованность схемы
«утка», особенно с точки зрения балансиров-
ки и управляемости в широком диапазоне ско-
ростей;
Варианты
установки
двигателей на М-50
нереальность получения высокой весовой
отдачи самолета-наводчика, выполняющего в
схеме роль горизонтального оперения;
сложность летной отработки опытных само-
летов, особенно отработки разделения ступе-
ней, связанная с потерей носителя;
проблема создания стартового устройства,
обеспечивавшего скорость отрыва до 650 км/ч
при взлетной массе самолета 250-300 т.
Исследования моделей УА11 и УВ11 разъем-
ного самолета в трубах Т-102 и Т-108 ЦАГИ по-
казали, что аэродинамическое качество этой
схемы в целом и ее второй ступени при сверх-
звуковых скоростях значительно ниже, чем у
самолета обычной схемы
Обеспечение балансировки на взлетно-по-
садочных режимах при выпущенных закрылках
требовало применения рулевых поверхностей
большой площади, что приводило к большим
потерям аэродинамического качества и сниже-
нию весовой отдачи.
Величина отдачи по топливу, вследствие
уменьшения качества, становилась неудовле-
творительной. Поэтому после проведения все-
стороннего анализа материалов исследований
разъемного сверхзвукового самолета типа «ут-
ка» дальнейшие работы по этой схеме были
прекращены.
Исследуя вопрос взаимного вредного влия-
ния самолета-наводчика и носителя в схеме
«утка» и изыскивая пути его устранения, специ-
алистами ЦАГИ была предложена схема букси-
ровки самолета-наводчика с экипажем боль-
шим самолетом-заправщиком одноразового
применения.
Поначалу предложение ЦАГИ могло пока-
заться фантастическим, но дело в том, что в
1949-1952 гг. в ЛИИ были успешно проведены
летные испытания системы «Бурлаки».
Суть ее заключалась в том, что тяжелый
бомбардировщик с помощью троса и специаль-
ного захвата буксировал в полете истребитель
сопровождения (в том числе и с выключенной
СУ) и тем самым увеличивал его радиус дейст-
вия.
Поэтому в ОКБ предложение ЦАГИ было
тщательно изучено и проработано с точки зре-
ния конструктивной компоновки, системы уп-
равления и условий эксплуатации.
При этом выявились очень большие техни-
ческие трудности осуществления предложен-
ной схемы:
взлет сцепки двух самолетов;
создание системы согласованного дистан-
ционного управления самолетами;
обеспечение необходимой маневренности
сцепки и т. д.
38
АВИКО ПРЕСС
www.vokb-la.spb.ru - Самолёт своими руками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
Главные отличия этой схемы от «Бурлаков»
заключались в том, что там оба самолета были с
экипажами и стыковка происходила в полете.
После рассмотрения варианта буксировки
от него отказались. Это решение было поддер-
жано коллегией МАП в марте 1955 г., и все
дальнейшие работы были прекращены.
Развитием идеи разъемности явилась про-
работка самолета нормальной схемы, у которо-
го под крылом подвешивались подвесные баки
большой емкости с установленными на них
двигателями.
Взлет самолета осуществлялся с использо-
ванием тяги всех двигателей, а затем после вы-
работки топлива из подвесных баков, они сбра-
сывались вместе со своими двигателями. Тяги
оставшихся двигателей хватало для продолже-
ния крейсерского полета.
Один из таких вариантов самолета «50»
прорабатывался в феврале 1955 г. с пятью
двигателями ВД-9: три из них устанавливались
на основном самолете и два в подвесных
топливных баках. Взлетная масса самолета с
баками достигала 245 т. При этом рассматрива-
лись три варианта взлета:
с нормальным шасси;
со специально сппоектированной тележкой
на рельсовом пути;
с помощью специально споектированного
самолета-стартера.
Однако и у такого варианта имелись свои
недостатки.
Во-первых, участок полета с ПТБ протяжен-
ностью около 3000 км происходил на дозвуко-
вой скорости и небольшой высоте, то есть на
нерасчетном режиме работы двигателей, что
влекло за собой повышенные расходы топлива
и было тактически неприемлемо.
Во-вторых, условием получения высокой
весовой отдачи было увеличение взлетной на-
грузки на крыло до 1100-1200 кг/м^, что дела-
ло проблему взлета самолета очень сложной.
В этом варианте предполагалось использо-
вать двигатели НК-б или ВД-9. От НК-6 при-
шлось отказаться вследствие значительного
увеличения его массы (почти на 40%).
Сбрасывание ВД-9 оказалось невозможным
из-за недостатка тяги оставшихся двигателей
для продолжения полета.
Проработка всех рассмотренных выше схем
показала, что идея создания разъемного само-
лета и других не менее экзотических вариантов
практически нереальна и от них пришлось от-
казаться.
Результаты проведенных работ были доло-
жены руководству. И хотя они оказались
Модель М-50
(вариант)
отрицательными, был получен ценный опыт,
пригодившийся в дальнейшей работе.
После всестороннего анализа материалов
аэродинамических и весовых исследований, а
также конструктивной проработки различных
схем сверхзвукового бомбардировщика, были
выявлены необходимые условия, при которых
было возможно создание такого самолета,
такие как:
разработка турбореактивных двигателей с
удельными расходами топлива на крейсерском
режиме Се= 1,1-1,15 кг/кг-тяги-ч, с удельной
высотной массой 0,3 кг/кг-тяги и с удельной
лобовой высотной тягой не менее 5500 кг-тя-
ги/м^;
создание аэродинамической компоновки
самолета с крылом малой относительной тол-
щины, минимальным миделем фюзеляжа и над-
строек, цельноповоротным вертикальным и го-
ризонтальным оперениями, (ЦПВО, ЦПГО);
Модель М-50
(вариант)
АВИКО ПРЕСС
39
www.vokb-la.spb.ru
руками".!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
|	| Научные исследования и испытания
|	| Проектирование и создание опытных образцов систем и оборудования
|	| Производства оборудования серийных и опытных изделий
40
АВИКО ПРЕСС
www.vokb-la.spb.ru - Самолёт своими руками?!
ИЛЛЮСТРИРОВАННАЯ ЭНЦИКЛОПЕДИЯ САМОЛЕТОВ ОКБ В. М. МЯСИЩЕВА
переход на полную автоматизацию систем уп-
равления, самолетовождения и бомбометания;
максимальная практическая
дальность полета
с двумя заправками, км	14 000-15 000
практическая дальность
полета без заправки, км	11 000-12 000
скорость максимальная
(в районе цели), км/ч	1900-2000
скорость крейсерская, км/ч	1700-1800
практический потолок, м	15 000-16 000
длина разбега, м	3000
бомбовая нагрузка, кг	5000
экипаж, чел.	2-3
всемерное снижение массы конструкции и
оборудования с целью получения весовой отда-
чи по топливу не менее 70%;
использование заправки топливом в полете.
Учитывая все эти обстоятельства, в ОКБ при-
ступили к проектированию самолета с четырьмя
ТРД и подвесными баками.
19 июля 1955 г. вышло Постановление СМ
СССР за №1377-752, которым предусматривалось
спроектировать сверхзвуковой дальний бомбар-
дировщик со следующими характеристиками:
Ведущим конструктором по самолету был на-
значен И. П. Толстых.
К работе по новому самолету «50» были при-
влечены десятки НИИ, ОКБ, опытных и серийных
заводов ГКАТ, ГК по оборонной технике, ВВС, а
также академия наук СССР, ряд отраслевых НИИ
и высших учебных заведений (всего более 200
организаций).
Согласно постановлению на самолете долж-
ны были устанавливаться четыре турбовентиля-
торных двигателя НК-б Н. Д. Кузнецова или ТРД
ВД-9 В. А. Добрынина.
Однако исследования, проведенные в ОКБ и
ЦИАМ, показали, что применение турбовентиля-
торных двигателей (НК-б) на самолете приведет
к уменьшению дальности полета по сравнению с
высокотемпературными ТРД.
После уточнения потребных характеристик
двигателей и согласования их с соответствующи-
ми ОКБ специалисты предприятия отказались от
использования НК-б в пользу двигателей М16-17
и ВД-9.
Проработка предварительных проектов этих
двигателей была закончена к ноябрю 1955 г., что
в некоторой степени задержало окончательную
завязку проекта самолета «50».
Использование на самолете двигателей М1б-
17 П. Ф. Зубца или ВД-9А было позднее
АВИКО ПРЕСС
41
