и диодов и изменения номиналов ре-
зисторов и конденсаторов.
Матрицирование наиболее точно
можно отрегулировать после того,
как получены требуемые чистота цве-
та и баланс белого. Делают это с по-
мощью осциллографа по сигналу
Цветные полосы. Такой сигнал пере-
дают многие телевизионные центры,
и. кроме того, он может быть полу-
чен от соответствующих приборов
(например, TR 884, TR 890).
Чтобы добиться правильного матри-
цирования в унифицированном теле-
визоре II класса, сначала необходи-
мо повернуть ручку регулятора кон-
трастности по часовой стрелке до
упора, а ручки регуляторов дополни-
тельной насыщенности, яркости и цве-
тового тона установить в средние
положения. Затем добиваются необ-
ходимого размаха цветоразностных
сигналов на модуляторах кинескопа
и яркостного сигнала на его катодах
для чего вход осциллографа через
кабель н делитель напряжения по-
очередно подсоединяют к контроль
ным точкам 2-КТ6 («красный» сиг
нал), 2-К.Т14 («зеленый» сигнал)
2-КТ19 («синий» сигнал) и 2-КТ2
(яркостный сигнал). Размах цвето-
разностного сигнала красного цвета
устанавливают равным 120 В, сине-
го— 150 В, зеленого — 70 В, яркост-
ного сигнала — 75 В.
По УЭИТ матрицирование регули-
руют, сравнивая яркости одноцветных
участков на горизонталях 14—15 и
/6.
Если яркости красных участков
при выключенных «синей» и «зеле-
ной» пушках одинаковы, то уровень
«красного» цветоразностного сигна-
ла установлен правильно, а если яр-
кости разные, то их делают одинако-
выми, изменяя уровень «красного»
сигнала. При необходимости регули-
руют уровень яркостного сигнала.
После этого включают «синюю»
пушку и выключают «красную» Если
яркости синих участков на горизон-
талях 14—15 и 16 одинаковы, то
уровень «синего» цветоразностного
сигнала также установлен правиль-
но. Иначе необходимо изменить уро-
вень «синего» сигнала. Если таким
образом не удается получить одина-
ковыми яркости синих участков, регу-
лируют уровень яркостного сигнала.
Однако в этом случае заново про-
веряют матрнцнрованне по красным
•участкам и дополнительно устанав-
ливают его, если это необходимо.
И, наконец, включают «зеленую»
пушку («синюю» выключают) и ана-
логично проверяют яркости зеленых
участков, не изменяя уровень ярко-
стного сигнала.
На этом регулировку матрициро-
вания заканчивают.
г» Москва
ДД ИСТОЧНИКИ ПИТАНИЯ
Дроссельный стабилизатор
переменного напряжения
Н. ЧИСТЯКОВА ... . I  	.....
_ еррорезонансные стабилнзато-
п| ры переменного напряжения,
получившие достаточно широ-
" кое распространение, просты
по конструкции и надежны в экс-
плуатации. Однако онн относительно
тяжелы, имеют ограниченный интер-
вал значений входного напряжения,
сравнительно небольшой коэффициент
стабилизации, существенно искажа-
ют форму выходного стабилизирован-
ного напряжения	Так, например,
феррорезона йен ын стабилизатор
УСН-350 имеет массу 12 кг и коэф-
фициент гармоник выходного напря-
жения, доходящий до 30% (по
ГОСТ напряжение считают синусои-
дальным при коэффициенте гармоник
не более %, а для питания радио-
электронной аппаратуры допустимо
напряжение с коэффициентом гармо-
ник не более 10%).
Более совершенны тиристорные н
электромагнитные стабилизаторы на
полупроводниковых приборах. Прин-
ципиальная схема одного из подоб-
ных стабилизаторов на мощность
нагрузки до 500 Вт изображена на

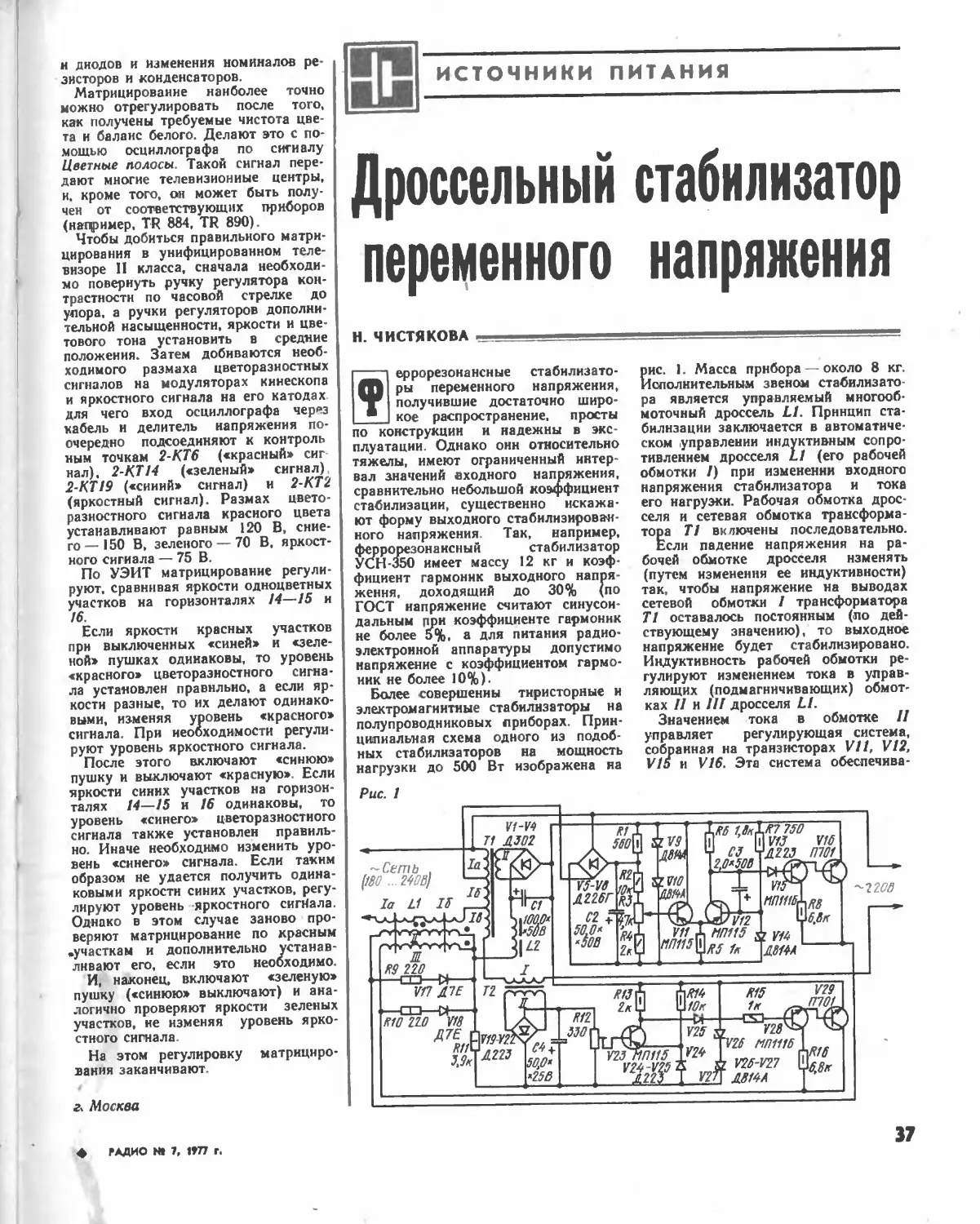

Рис. 1
рис. 1. Масса прибора — около 8 кг.
Исполнительным звеном стабилизато-
ра является управляемый многооб-
моточный дроссель L1. Принцип ста-
билизации заключается в автоматиче-
ском управлении индуктивным сопро-
тивлением дросселя L1 (его рабочей
обмотки /) при изменении входного
напряжения стабилизатора и тока
его нагрузки. Рабочая обмотка дрос-
селя и сетевая обмотка трансформа-
тора Т1 включены последовательно.
Если падение напряжения на ра-
бочей обмотке дросселя изменять
(путем изменения ее индуктивности)
так, чтобы напряжение на выводах
сетевой обмотки I трансформатора
Т1 оставалось постоянным (по дей-
ствующему значению), то выходное
напряжение будет стабилизировано.
Индуктивность рабочей обмотки ре-
гулируют изменением тока в управ-
ляющих (подмагничивающих) обмот-
ках // и 111 дросселя L1.
Значением тока в обмотке 11
управляет регулирующая система,
собранная на транзисторах VII, V12,
V15 и V16. Эта система обеспечива-
