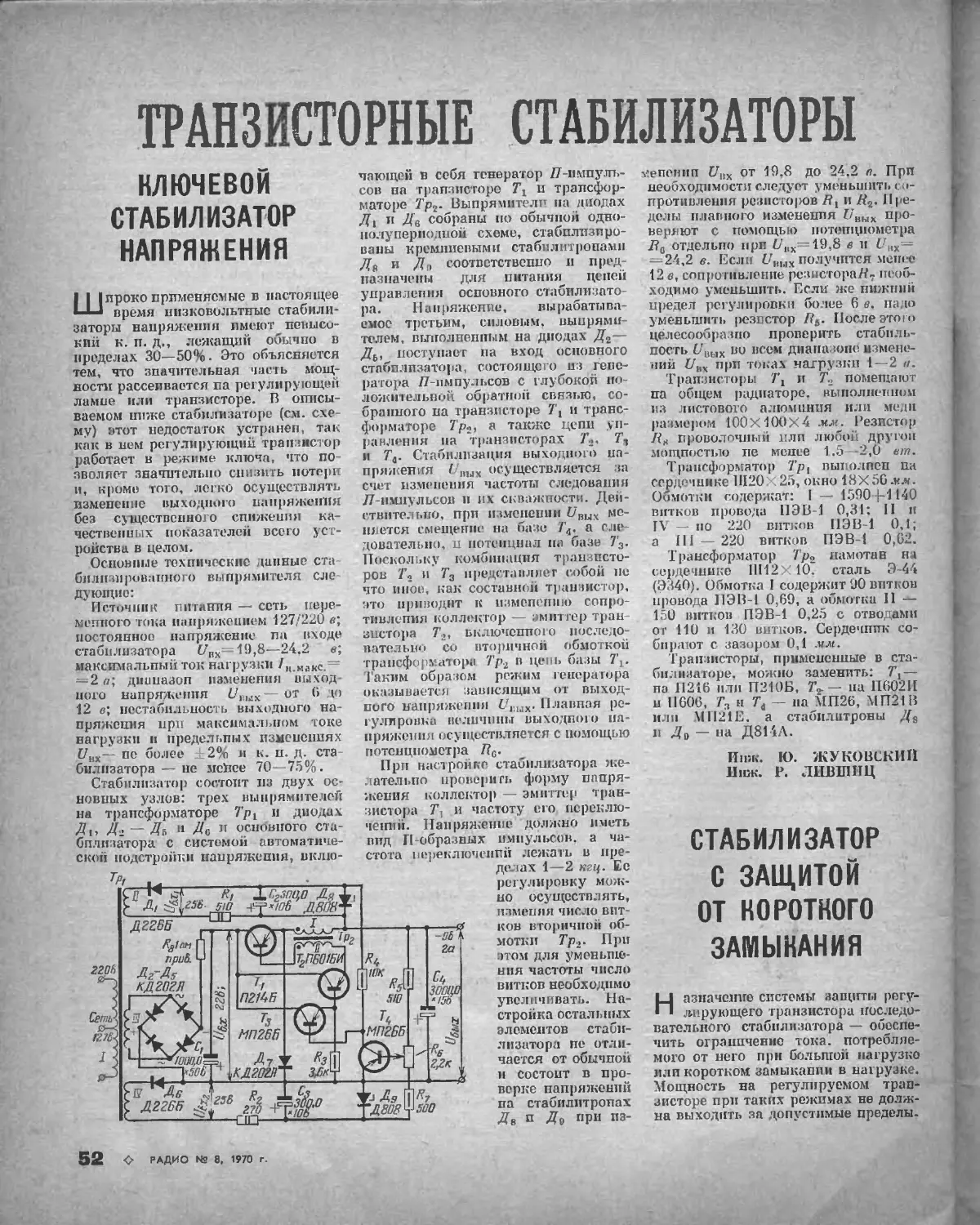

ТРАНЗИСТОРНЫЕ СТАБИЛИЗАТОРЫ
КЛЮЧЕВОЙ
СТАБИЛИЗАТОР
НАПРЯЖЕНИЯ
Широко применяемые в настоящее
время низковольтные стабили-
заторы напряжения имеют невысо-
кий к. п. д., лежащий обычно в
пределах 30—50%. Это объясняется
тем, что значительная часть мощ-
ностм рассеивается па регулирующей
лампе или транзисторе. В описы-
ваемом ниже стабилизаторе (см. схе-
му) этот недостаток устранен, так
как в нем регулирующий транзистор
работает в режиме ключа, что по-
зволяет значительно снизить потери
и, кроме того, легко осуществлять
изменение выходного напряжения
без существенного снижения ка-
чественных показателей всего уст-
ройства в целом.
Основные технические данные ста
билизировапного выпрямителя еле
дующие:
Источник питания — сеть пере-
менного тока напряжением 127/220 л;
постоянное напряжение ла входе
стабилизатора 77вх= 19,8—24,2 в;
максимальный ток нагрузки 7„ макс.=
=2 а; диапазон изменения выход
кого напряжения 2/иых — от б
12 в; нестабильность выходного на-
пряжения при максимальном токе
нагрузки п предельных изменениях
t/BX— пе более ±2% я к. п. д. ста-
билизатора — не мейее 70—75%.
Стабилизатор состоит из двух ос-
новных узлов: трех выпрямителей
на трансформаторе 7'р1 и диодах
Л, Д2 — Дь и Дс и основного ста-
билизатора с системой автоматиче-
ской подстройки напряжения, вклю-
чающей в себя генератор 27-импуль-
сов на транзисторе Тх и трансфор-
маторе Тр2. Выпрямителя па диодах
Д1 и Дв собраны по обычном одно-
полу пер по.тпои схеме, стабилизиро-
ваны кремниевыми стабилитронами
Дя и Дц соответственно и пред-
назначены для питания цепей
управ лев ня основного стабилизато-
ра. Напряжение, вырабатыва-
емое третьим, силовым, выпрями-
телем, выполненным на диодах Д2—
Дь, поступает па вход основного
стабилизатора, состоящего из гене-
ратора 27-импульсов с глубокой по-
ложительной обратной связью, со-
бранного па транзисторе 7\ и транс-
форматоре 7'р2, а также цепи уп-
равления па транзисторах 7\, Тл
и Тл. Стабилизация выходною на-
пряжения I вмх осуществляется за
счет изменения частоты следования
27-имиульсов и их скважности. Дей-
ствительно, при и вменении £/вых ме-
няется смещение на базе 7’4, а сле-
довательно, п потенциал па базе 7’3.
Поскольку комбинация транзисто-
ров Т2 и Т3 представляет собой пе
что иное, как составной транзистор,
это приводит к измепепию сопро-
тивления коллектор — эмиттер тран-
зистора 7\, включенного последо-
вательно со вторичной обмоткой
трансформатора Тр2 в цепь базы Ту.
Гаквм образом режим генератора
оказывается зависящим от выход-
ного напряжения 7/|;ых. Плавная ре-
гулировка величины выходною на-
пряжения осуществляется с помощью
потенциометра 7?с.
При настройке стабилизатора же-
лательно проверить форму напря-
жения коллектор — эмиттер тран-
зистора Г, и частоту его переклю-
чений. Напряжение должно иметь
вид П образных импульсов, а ча-
стота переключении лежать в пре-
делах 1—2 кгц. Ее
регулировку мож-
но осуществлять,
изменяя число вит-
ков вторичной об-
мотки Тр2. При
этом для уменьше-
ния частоты число
витков необходимо
увеличивать. На-
стройка остальных
элементов стаби-
лизатора пе отли-
чается от обычной
и состоит в про-
верке напряжений
па стабилитронах
Д8 п До ПРИ из-
менении С7ПХ от 19.8 до 24.2 а. При
необходимости следует у меньшнть со-
противления резисторов 27, и Н2. Пре-
делы плавного изменения 77вых про-
веряют с помощью потенциометра
2?0 отдельно нрп 2711Х=19,8 в и 77их=
=24,2 в. Если 27вых получится менее
12 в, сопротивление резистора/?- необ-
ходимо уменьшить. Если же пижпни
предел регулировки более 6 в. надо
уменьшить резистор 2?л. После этом»
целесообразно проверить стабиль-
ность UЦЬ1Х во всем диапазоне измене-
ний 7/|1Х при токах нагрузки 1—2 а.
Транзисторы 7\ и Т.2 помещают
на общем радиаторе, выполненном
из листового алюминия или меди
размером 100X100X4 мм. Резистор
проволочный или любой другой
мощностью пе менее 1.5 2,0 ат.
Трансформатор Тр1 выполнен на
сердечнике 11120x25, окно 18X56 .вл.
Обмотки содержат: I — 1590 Н 140
витков провода ПЭ В-1 0,31: II и
IV — по 220 витков ПЭВ-1 0,1;
а III — 220 витков ПЭВ-1 0,62.
Трансформатор 7'р2 намотан я»
сердечнике 11112X10. сталь Э-44
(Э340). Обмотка I содержит 90 витков
провода Л ЭВ-1 0,69, а обмотка II —
150 витков ПЭВ-1 0,25 с отводами
or 110 и 130 витков. Сердечник со-
бирают с зазором 0,1 мм.
Транзисторы, примененные в ста-
билизаторе. можно заменить: Г,—
па 11216 или П210Б, 7\ — на П602И
и II606, Т3 и Т4 — на МП26, МП2.1В
пли MII21E, а стабилитроны Д6
п Да — на Д814А.
Ипж. Ю. ЖУКОВСКИЙ
Лпж. Р. ЛИВШИЦ
СТАБИЛИЗАТОР
С ЗАЩИТОЙ
ОТ ВОРОТНОГО
ЗАМЫКАНИЯ
Назначение системы защиты регу-
лирующего транзистора последо-
вательного стабилизатора — обеспе-
чить огрчДппченис тока, потребляе-
мого от него при большом нагрузке
или коротком замыкании в нагрузке.
Мощность на регулируемом тран-
зисторе при таких режимах не долж-
на выходить за допустимые пределы.
