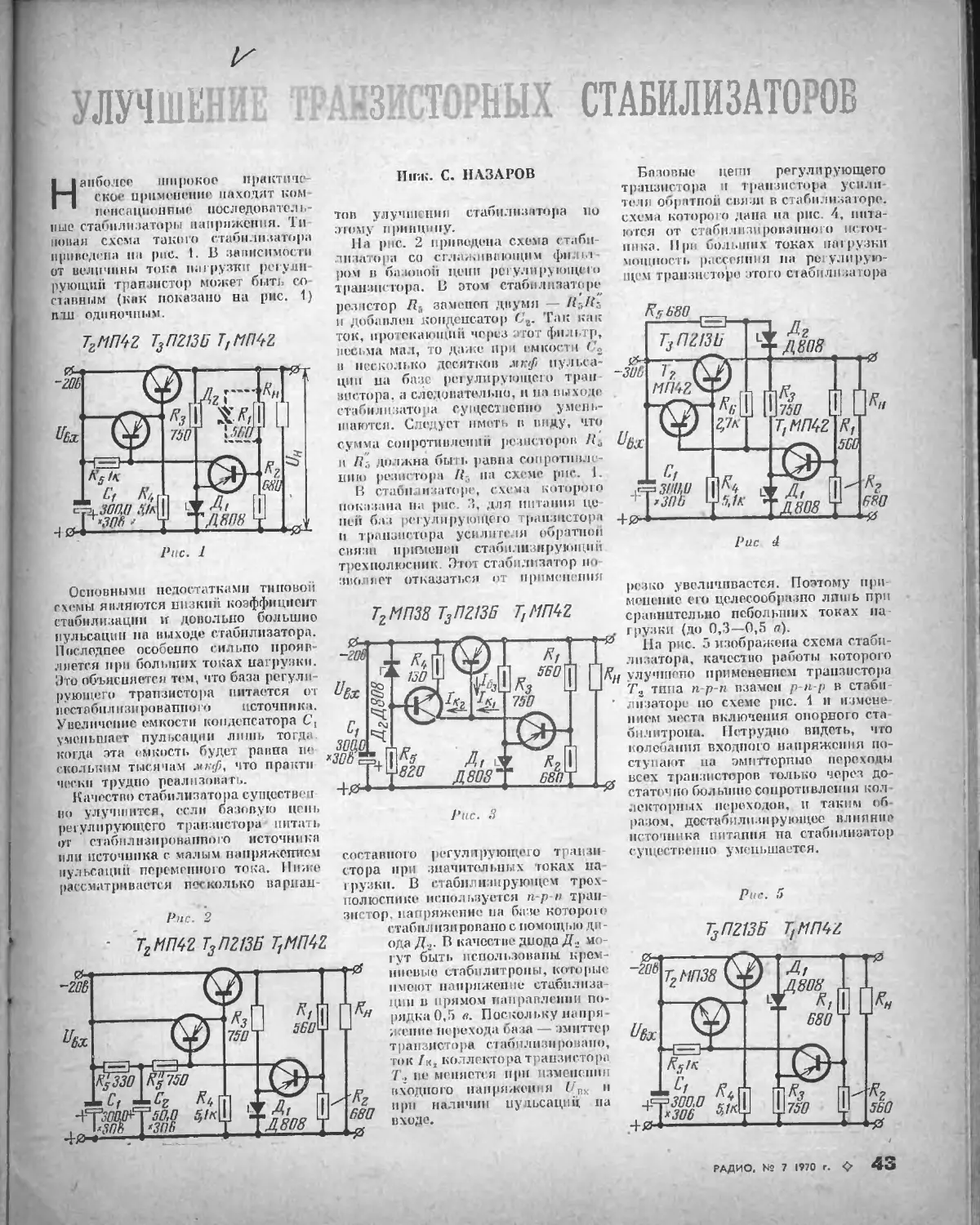

УЛУЧШЕНИЕ
СТАБИЛИЗАТОРОВ
Наиболее	широкое практнчс*-
скы* применение находят ком
пенсацшшпые последователь-
ные стабилизаторы напряжения. Тп
новая схема такого стабилизатора
приведена на рис. 1. В зависимости
от величины тока нагрузки регулп
рующий транзистор может быть со
ставным (кок показано на рис. 1)
плн одиночным.
Tgfin^Z T3nZ15U TfMn'tZ
Рис. 1
Основными недостатками типовой
схемы являются низкий коэффициент
стабилизации и довольно большие
пульсации па выходе стабилизатора.
Последнее особенно сильно прояв-
ляется при больших токах нагрузки.
Это объясняется тем, что база регули-
рующего транзистора питается от
иестабнлизпроваппого источника.
Увеличение емкости конденсатора Сх
уменьшает пульсации лишь тогда
когда эта емкость будет равна и»
скольким тысячам миф, что практп
чески трудно реализовать.
Качество стабилизатора существен
но улучшится, если базовую цепь
регулирующего транзистора питать
от стабилизированного источника
или источника с малым напряжением
пульсации переменною тока. Ниже
рассматривается пе< колько иарпан-
Рпс. 2
тртг т3пг13Б Т/МПМ
Ииж. С. НАЗАРОВ
тон улучшения стабилизатора но
этому принципу7.
Па рис. 2 приведена схема стаби-
лизатора со сглаживающим фплы
ром в базовой цыпт регулирующего
транзистора. В этом стабилизаторе
резистор /?5 заменен двумя —
и добавлен конденсатор С’е. Гак как
ток, протекающий через этот фильтр,
весьма мал, то даже при емкости С2
в несколько десятков мкф пульса-
ции на базе регулирующею трап
упстора. а следовательно, и па выходе
стабилизатора существенно умень-
шаются. Следует иметь в виду, что
сумма сопротивлении резисторов 11А
и /?о до окна быть равна сопротивле-
нию резистора 1{- на схеме риг. j
В стабилизаторе, схема которого
показана па рис 3, для питания це
пей баз регулирующего транзистора
и транзистора усилителя обратной
связи примет п стабилизирующий
трехполюенпк Этот стабилизатор по
зволяет отказаться от применения
Тг МП38 Т3 №138 7} /7/742
составного регулирующего транзн
стора при значительных токах на
грузки. В слабили шрующем трех-
полюспике используется п-р-п тран-
зистор, напряжение па базе которого
стабилизировано с помощью ди-
ода Д.,. В качестве диода Д.. мо-
гут быть использованы, крем-
пневые стабилитроны, которые
имеют напряжение стабилиза-
ции в прямом направлении по-
рядка 0,5 в. Поскольку напри
жепие перехода база — эмиттер
транзистора стабилизировано,
ток /Кд коллектора транзистора
Т., не меняется при изменении
входного напряжения (7ПХ и
при наличии нудьсацнц на
входе.
Базовые цепи регулирующего
транзистора и транзистора учили
теля обратной связи в стабилизаторе,
схема которого дана на рис. 4, пита-
ются от стабилизированного нсточ
ника. При больших токах нагрузки
мощность рассеяния пн регулирую-
щем трап шеторе этого стабилизатора
Рас 4
резко увеличивается. Поэтому при
менепис его целесообразно лишь при
сравнительно небольших токах на
грузки (до 0,3—0,5 п).
На рис. 5 изображена схема стаби-
лизатора, качество работы которою
улучшено применением транзистора
Т., типа п-р-п взамен р-п-р в стаби
лизаторс по схеме рис. 1 н измене
ином места включения опорного ста
би литрона. Нетрудно видеть, что
колебания входною напряжения по-
ступают на эмпттерпыо переходы
всех транзисторов только через до-
статочно большие сопротивления кол
лекторных переходов, п таким об
разом, дестабилизирующее влияние
источника питания на стабилизатор
существенно уменьшается.
