1СТОЧНИКИ ПИТАНИЯ
Простой ключевой
стабилизатор
напряжения
Электронные устройства, выпол-
ненные на цифровых микросхемах, не
предъявляют слишком высоких требо-
ваний к стабильности и уровню пуль-
саций питающего напряжения. Поэто-
му для питания таких устройств мож-
но с успехом применять простейшие
ключевые стабилизаторы напряжения.
Они имеют высокий КПД, меньшие га-
бариты и массу по сравнению с не-
прерывными стабилизаторами. Пра-
вильное конструктивное исполнение
ключевого стабилизатора позволяет из-
бежать проникновеиия высокочастот-
ных помех в питаемое устройство.

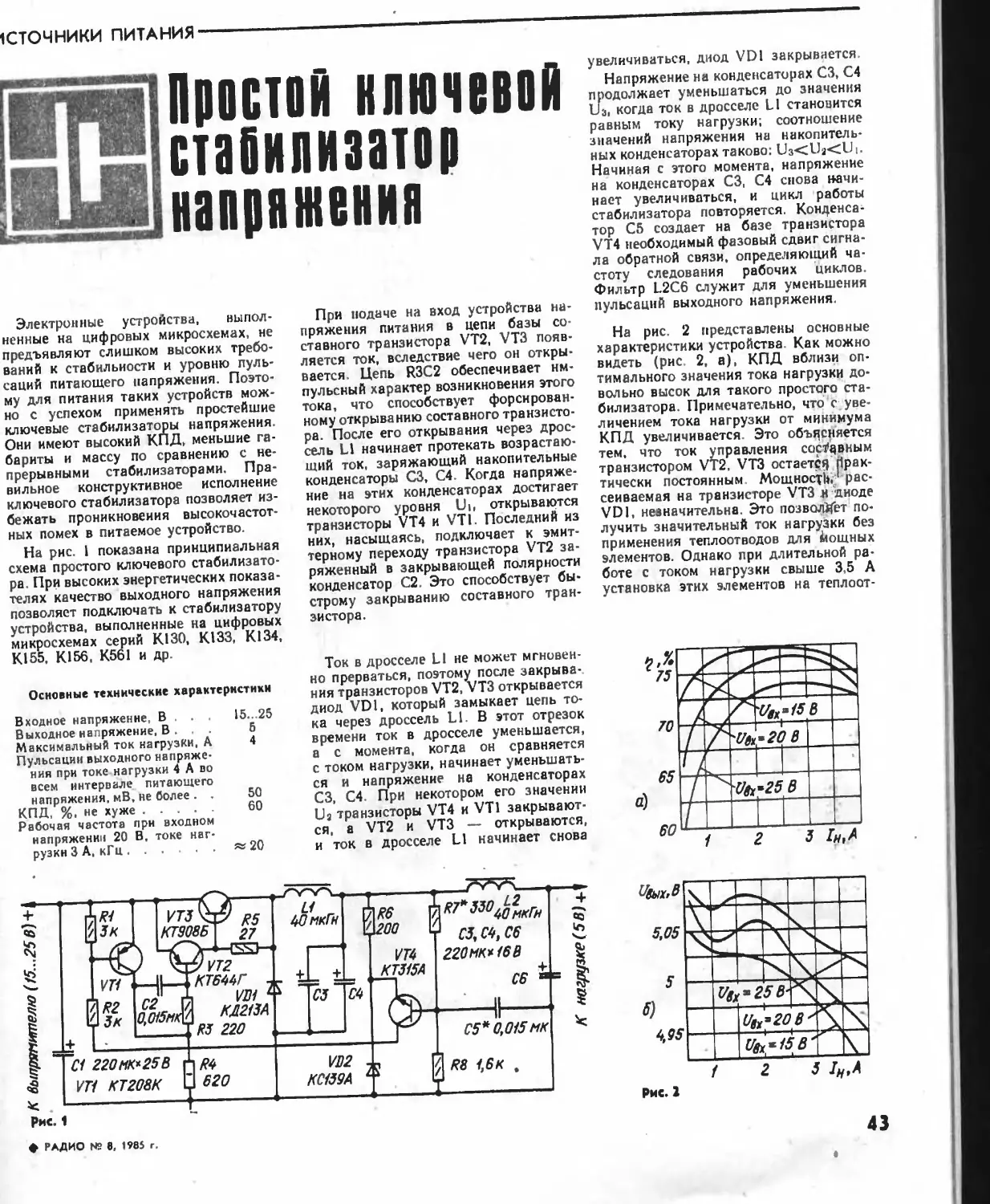

На рис. I показана принципиальная
схема простого ключевого стабилизато-
ра При высоких энергетических показа-
телях качество выходного напряжения
позволяет подключать к стабилизатору
устройства, выполненные на цифровых
микросхемах серий KI30, К133, К134,
К155, К156. К561 и др.
Основные технические характеристики
Входное напряженке, В .	15..	25
Выходное напряжение, В .	5
Максимальный ток нагрузки, А	4
Пульсации выходного напряже-
ния при токе нагрузки 4 А во
всем интервале питающего
напряжения, мВ, пе более . .	50
КПД, %, не хуже ....	60
Рабочая частота при входном
напряжении 20 В, токе наг-
рузки 3 А. кГц...............~	20
При подаче на вход устройства на-
пряжения питания в цепи базы со-
ставного транзистора VT2, VT3 появ-
ляется ток, вследствие чего он откры-
вается. Цепь R3C2 обеспечивает им-
пульсный характер возникновения этого
тока, что способствует форсирован-
ному открыванию составного транзисто-
ра. После его открывания через дрос-
сель L1 начинает протекать возрастаю-
щий ток, заряжающий накопительные
конденсаторы СЗ, С4. Когда напряже-
ние на этих конденсаторах достигает
некоторого уровня Uj, открываются
транзисторы VT4 и VT1. Последний из
них, насыщаясь, подключает к эмит-
терному переходу транзистора VT2 за-
ряженный в закрывающей полярности
конденсатор С2. Это способствует бы-
строму закрыванию составного тран-
зистора.
Ток в дросселе L1 не может мгновен-
но прерваться, поэтому после закрыва-
ния транзисторов VT2, VT3 открывается
диод VDI, который замыкает цепь то-
ка через дроссель L1. В этот отрезок
времени ток в дросселе уменьшается,
а с момента, когда он сравняется
с током нагрузки, начинает уменьшать-
ся и напряжение на конденсаторах
СЗ, С4 При некотором его значении
Ua транзисторы VT4 и VT1 закрывают-
ся, a VT2 и VT3 — открываются,
и ток в дросселе LI начинает снова
увеличиваться, диод VDI закрывается
Напряжение на конденсаторах СЗ, С4
продолжает уменьшаться до значения
Ua, когда ток в дросселе LI становится
равным току нагрузки; соотношение
значений напряжения на накопитель-
ных конденсаторах таково: Ua<LJa<U ।.
Начиная с этого момента, напряжение
на конденсаторах СЗ, С4 снова начи-
нает увеличиваться, и цикл работы
стабилизатора повторяется. Конденса-
тор С5 создает на базе транзистора
VT4 необходимый фазовый сдвиг сигна-
ла обратной связи, определяющий ча-
стоту следования рабочих циклов.
Фильтр L2C6 служит для уменьшения
пульсаций выходного напряжения
На рис. 2 представлены основные
характеристики устройства Как можно
видеть (рис 2, а), КПД вблизи оп-
тимального значения тока нагрузки до-
вольно высок для такого простого ста-
билизатора. Примечательно, что с уве-
личением тока нагрузки от минимума
КПД увеличивается. Это объясняется
тем. что ток управления составным
транзистором VT2, VT3 остается Прак-
тически постоянным Мощности,’* рас-
сеиваемая на транзисторе VT3 и диоде
VDI, незначительна. Это позволяет по-
лучить значительный ток нагрузки без
применения теплоотводов для Мощных
элементов. Однако при длительной ра-
боте с током нагрузки свыше 3,5 А
установка этих элементов на теплоот-
+
Рис. 1
VT1
И £2
ДЗл
02
0,015м
85
КТ908Б
VT2
КТ644Г --
VD1
КД213А
85 220
01 220НК* 25 В
VT1 КТ208К
□ 620
U
40мкГн
05
04
т
КТ515А
VD2
КС159А
' 05,04,06
220НК* 168
06
05* 0,015 мк
Рмс. 2
№
/ **

к
♦ РАДИО № 8, 1985 г.
43
ИСТОЧНИКИ ПИТАНИЯ
вод становится необходимой.
Нагрузочная характеристика (рис.
2, б) показывает стабилизирующие
способности устройства. Необходимо от-
На рис 3 изображены осциллограм-
мы выходного напряжения стабилиза-
тора при его испытании импульсной
нагрузкой при различных токе нагрузки
ласть применения стабилизатора Улуч-
шить вид переходного процесса можно,
либо увеличивая емкость конденсатора
С6, либо вообще отказавшись от филь-
Рис. 3
метить, что уменьшение выходного на-
пряжения при токе нагрузки более 2 А
происходит в основном из-за падения
100
Рис. 4
напряжения на активном сопротивлении
дросселя L2.
и емкости конденсатора С6 Переходный
процесс сопровождается выбросами вы
ходного напряжения, не превышающи
ми 0,4 В Это обстоятельство наклады
вает некоторые ограничения на об
тра L2C6 и значительно увеличив
емкость накопительных конденсаторов
СЗ, С4 (в 8 .10 раз). Второй вариант
более целесообразен, поскольку умень-
шится и время переходного процесса.
В устройстве использованы стандарт-
ные детали, кроме дросселей Ы и L2.
Они самодельные, намотаны на пласт-
массовых каркасах, помещенных в бро-
невые магнитопроводы Б22 из феррита
М2000НМ. Дроссель L1 содержит 18
витков жгута из 7 проводов ПЭВ-1
0,35 Между чашками его магннтоиро-
вода вложена прокладка толщиной
0,8 мм. Активное сопротивление об-
мотки дросселя LI 27 мОм. Дроссель
L2 содержит 9 витков жгута из J0
проводов ПЭВ-! 0,35. Зазор между его
чашками — 0,2 мм, активное сопро-
тивление обмотки — 13 мОм. Проклад-
ки можно изготовить из жесткого теп-
лостойкого материала — текстолита,
слюды, электрокартона. Винт, скреп-
ляющий чашки магннтопровода, дол-
жен быть из немагнитного материала,
например из латуни.
Конденсаторы С1, СЗ, С4 работают в
режиме больших токовых импульсов.
Для этого режима наиболее подходят
оксидные конденсаторы K52-I Можно
попробовать заменить их на К53-1а,
К50-24, К50-16 на напряжение не ме-
нее 15 В (СЗ, С4) и 25 В (С1).
Однако частотные свойства этих конден-
саторов хуже, чем у К52-1, поэтому
ту же емкость нужно будет набрать па-
раллельным соединением 4—5 конден-
саторов с одинаковым номиналом. Тран-
зистор VT2 можно заменить на КТ644.
КТ626 с любыми буквенными индек-
сами.
Конструктивно стабилизатор смонти-
рован на печатной плате, чертеж кото-
рой'И расположение деталей на ней по-
казаны на рис. 4. При монтаже стаби
лизатора провода, подводящие входное
напряжение, рекомендуется свить в
шнур во избежание возникновения до-
полнительных высокочастотных импуль-
сных помех от входного тока.
