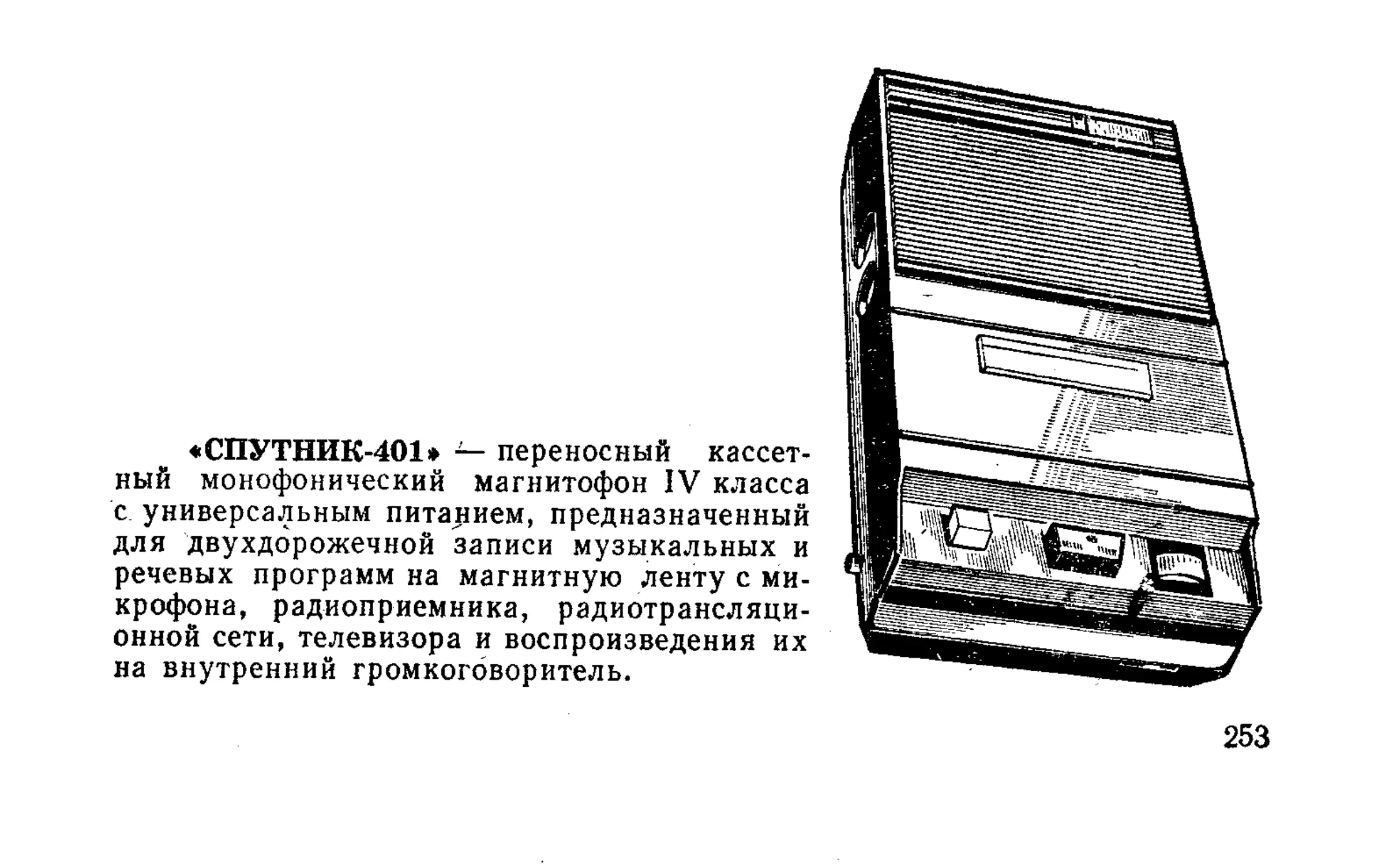

♦СПУТНИК-401» — переносный кассет-
ный монофонический магнитофон IV класса
с универсальным питанием, предназначенный
для двухдорожечной записи музыкальных и
речевых программ на магнитную ленту с ми-
крофона, радиоприемника, радиотрансляци-
онной сети, телевизора и воспроизведения их
на внутренний громкоговоритель.
253
Т1 ГГЗЮБ
Т2 гтлоб тз гтзт тз мпт
Рис. 104. Принципиальная электрическая схема магнитофона «Спутник-401»
(переключатель рода работ в положении «Воспроизведение»).
Основные технические данные
Ширина магнитной ленты ........................  .	3,81 мм
Скорость движения ленты ..... .....................4,76; 2,38 см/с
Число записываемых и воспроизводимых дорожек 2
Длительность непрерывной записи и воспроизведения
на одной дорожке’магнитной ленты типа РЕ-66 при
скорости, см/с:
4,76	................................. 60 мин
2,38	........................................ 120 мин
Длительность перемотки, не более . ................120 с
Чувствительность для входа, не хуже:
«Микрофон» ............................. 0,15 мВ
254
TS МША
«Радиоприемник» ........................10...30 мВ
«Звукосниматель»........................ 150...500	мВ
«Линия» '...............................10...30 В
Рабочий диапазон частот при скорости, см/с:
4,76	................................. 80...8000	Гц
2,38	.................................. 80...3150	Гц
Относительный уровень шумов в канале, не хуже:
воспроизведения	.	.	. . ...............41 дБ
записи—воспроизведения............. 38 дБ
Коэффициент нелинейных искажений, не более . . . 5%
Коэффициент детонации при скорости, см/с, не более:
4,76 •.................................. 0,5%
2,38	................ 1,5%
255
Частота тока подмагничивания, не менее............40 кГц
Источник питания.................................6 элементов типа
343 или сеть 50 Гц
напряжением
127/220 В
Напряжение питания................... . . . . . . 9 В
Номинальная выходная мощность.....................0,25 Вт
Потребляемая мощность при питании от сети переменного
тока..............................................12 Вт
Ток, потребляемый магнитофоном, не более, в режиме:
«Запись» .  ..................................115 мА
«Воспроизведение» . . . . . . . . . . .150 мА
«Перемотка» ..................................130 мА
Диапазон регулировки уровня воспроизведения,
не менее ....................................; , 30 дБ
Габаритные размеры	............... 222X 138X65 мм
Массач .	............................... 1,8 кг
Принципиальная схема показана на рис. 104. Она отличается от схемы
магнитофона «Легенда-401» регулятором частоты вращения.
Конструкция и детали такие же, как в магнитофоне «Легенда-401».
Рис. 105. Расположение узлов и деталей на
платах универсального усилителя (а) и регу-
лятора частоты вращения двигателя (б).
Расположение узлов и деталей на платах магнитофона «Спутник-401»
показано на рис. 105.
В магнитофоне применены: резисторы RIO, R35 •— типа СПЗ-4Б, R5,
R65 — типа МЛТ-0,5, Rll, R21, R34, R39, R52, R61, R69 — типа СПЗ,
остальные—типа ВС-0,125а, конденсаторы С7 — типа МБМ, G34 — типа
БМ, С13 — типа К74-5, С32, СЗЗ — типа КД, Cl, СЗ...С6, С8...С11, С14,
С16, С18, С21, С28, С37 — типа К50-6, остальные — типа КЮ-7в.
Данные трансформаторов приведены в табл. ПЗ приложения 1,
