изведение», «Перемотка вперед» и «Перемотка назад».
Декоративные шилъды и накладка изготовлены из алю-
миниевого листового проката толщиной 0,5 мм. В ниж-
нем полукорпусе имеется отсек для размещения шести
сухих элементов питания типа 343.
Описание ЛПМ. Лентопротяжный механизм (рис. 8)
магнитофона выполнен по одномоторной кинематиче-
6. Магнитофон «Спутник»

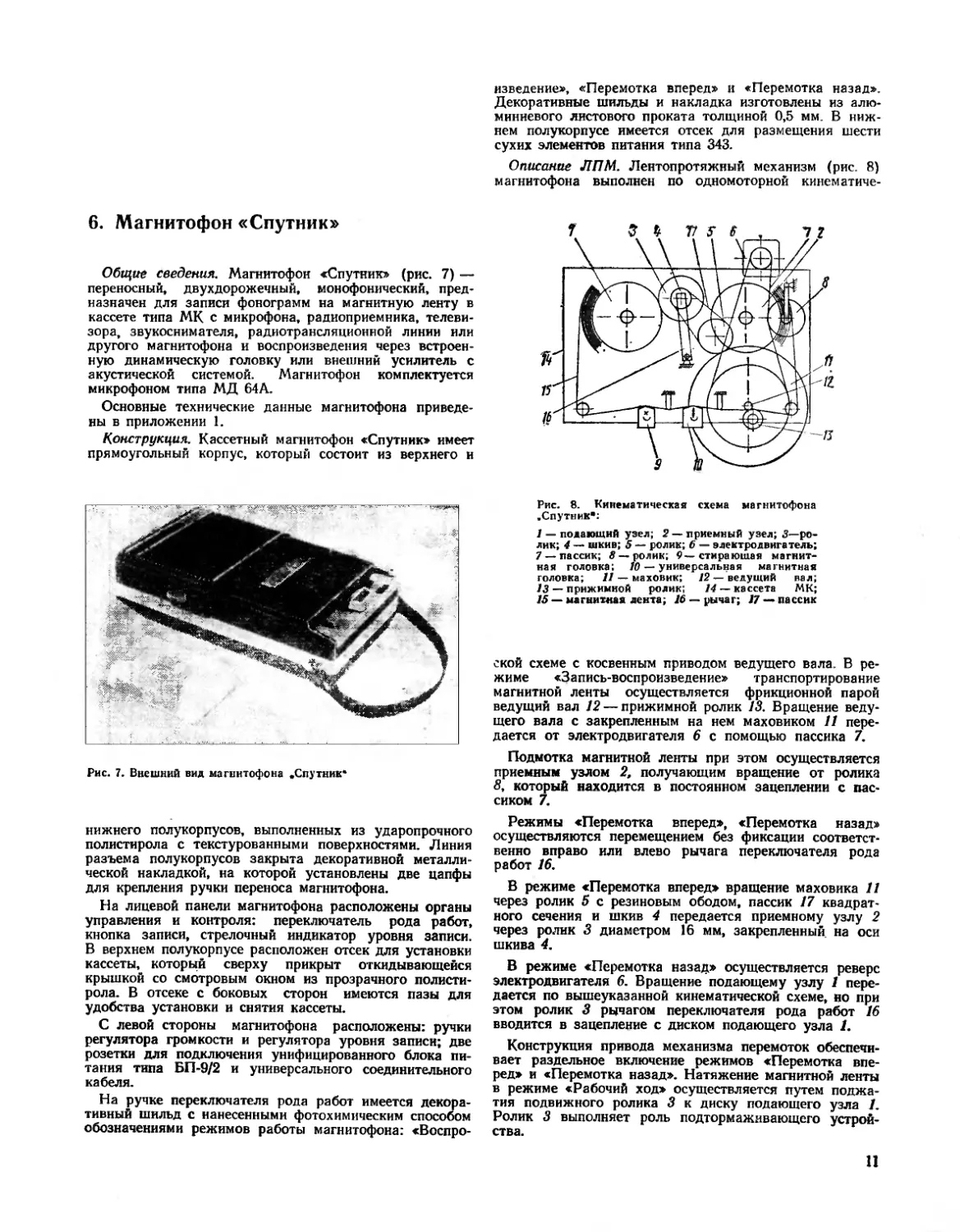

Общие сведения. Магнитофон «Спутник» (рис. 7) —
переносный, двухдорожечный, монофонический, пред-
назначен для записи фонограмм на магнитную ленту в
кассете типа МК с микрофона, радиоприемника, телеви-
зора, звукоснимателя, радиотрансляционной линии или
другого магнитофона и воспроизведения через встроен-
ную динамическую головку или внешний усилитель с
акустической системой. Магнитофон комплектуется
микрофоном типа МД 64А.
Основные технические данные магнитофона приведе-
ны в приложении 1.
Конструкция. Кассетный магнитофон «Спутник» имеет
прямоугольный корпус, который состоит из верхнего и
Рис. 7. Внешний вид магнитофона .Спутник*
нижнего полукорпусов, выполненных из ударопрочного
полистирола с текстурованными поверхностями. Линия
разъема полукорпусов закрыта декоративной металли-
ческой накладкой, на которой установлены две цапфы
для крепления ручки переноса магнитофона.
На лицевой панели магнитофона расположены органы
управления и контроля: переключатель рода работ,
кнопка записи, стрелочный индикатор уровня записи.
В верхнем полукорпусе расположен отсек для установки
кассеты, который сверху прикрыт откидывающейся
крышкой со смотровым окном из прозрачного полисти-
рола. В отсеке с боковых сторон имеются пазы для
удобства установки и снятия кассеты.
С левой стороны магнитофона расположены: ручки
регулятора громкости и регулятора уровня записи; две
розетки для подключения унифицированного блока пи-
тания типа БП-9/2 и универсального соединительного
кабеля.
На ручке переключателя рода работ имеется декора-
тивный шильд с нанесенными фотохимическим способом
обозначениями режимов работы магнитофона: «Воспро-
Рис. 8. Кинематическая схема магнитофона
.Спутник":
1 — подающий узел; 2 — приемный узел; 3—ро-
лик; 4 — шкив; 5 — ролик; б — электродвигатель;
7 —пассик; 8 — ролик; 9—стирающая магнит-
ная головка; 10 — универсальная магнитная
головка; 11 — маховик; 12 — ведущий вал;
13 — прижимной ролик; 14 — кассета МК;
15 — магнитная лента; 16 — рычаг; 17 — пассик
ской схеме с косвенным приводом ведущего вала В ре-
жиме «Запись-воспроизведение» транспортирование
магнитной ленты осуществляется фрикционной парой
ведущий вал 12— прижимной ролик 13. Вращение веду-
щего вала с закрепленным на нем маховиком 11 пере-
дается от электродвигателя 6 с помощью пассика 7.
Подмотка магнитной ленты при этом осуществляется
приемным узлом 2, получающим вращение от ролика
8, который находится в постоянном зацеплении с пас-
сиком 7.
Режимы «Перемотка вперед», «Перемотка назад»
осуществляются перемещением без фиксации соответст-
венно вправо или влево рычага переключателя рода
работ 16.
В режиме «Перемотка вперед» вращение маховика 11
через ролик 5 с резиновым ободом, пассик 17 квадрат-
ного сечения и шкив 4 передается приемному узлу 2
через ролик 3 диаметром 16 мм, закрепленный на оси
шкива 4.
В режиме «Перемотка назад» осуществляется реверс
электродвигателя 6. Вращение подающему узлу 1 пере-
дается по вышеуказанной кинематической схеме, но при
этом ролик 3 рычагом переключателя рода работ 16
вводится в зацепление с диском подающего узла 1.
Конструкция привода механизма перемоток обеспечи-
вает раздельное включение режимов «Перемотка впе-
ред» и «Перемотка назад». Натяжение магнитной ленты
в режиме «Рабочий ход» осуществляется путем поджа-
тия подвижного ролика 3 к диску подающего узла 1.
Ролик 3 выполняет роль подтормаживающего устрой-
ства.
11
Включение режима «Запись» производится одновре-
менным нажатием кнопки Запись й установкой переклю-
чателя рода работ в режим «Рабочий ход».
Универсальная магнитная головка 10 имеет регули-
ровку только по наклону рабочего зазора в плоскости
ленты, для чего в верхнем полукорпусе предусмотрено
специальное отверстие.
Принципиальная схема. Принципиальная схема
магнитофона «Спутник» (рис. 9) выполнена полностью
Усилитель через трансформатор Тр2 нагружен на дина-
мическую головку типа 0,25 ГД-10. Транзистор Тб пер-
вого каскада усилителя для получения максимального
коэффициента усиления по напряжению включен по схе-
ме с общим эмиттером.
В режиме «Запись» усилитель мощности перестраи-
вается путем замыкания контактов 14—16 и 29—31 с
помощью переключателя В1, образуя схему генератора
стирания и подмагничивания. Переменный резистор R61
Рис. 9. Принципиальная схема магнитофона .Спутник*
на полупроводниковых приборах и функционально со-
стоит из универсального усилителя, индикатора уровня
записи, усилителя мощности, устройства стабилизации
скорости вращения двигателя. Усилитель мощности в
режиме «Запись» выполняет роль генератора стирания и
подмагничивания.
Универсальный усилитель собран на транзисторах Т1,
Т2, ТЗ типа ГТ 310Б и Т4 типа МП41А. Регулировка
уровня записи осуществляется потенциометром R10,
включенным между первым и вторым каскадами усили-
теля. Регулятор уровня громкости R35 расположен на
выходе универсального усилителя перед усилителем
мощности. В эмиттере второго каскада на транзисторе
Т2 включены цепи коррекции АЧХ усилителя при записи
и воспроизведении, которые переключаются переключа-
телем В1 в зависимости от режима работы магнитофона.
Усилитель мощности собран на трех транзисторах Тб,
Т7, Т8 типа МП41А по двухтактной схеме с согласую-
щим и выходным трансформаторами Тр1 и Тр2. Резис-
тор R59 стабилизирует температурный режим усилителя.
регулирует величину тока подмагничивания в режиме
«Запись». Заградительный фильтр L2, С26 предназначен
для ослабления влияния высокочастотного сигнала ге-
нератора на работу универсального усилителя. Настрой-
ка этого фильтра производится подстройкой индуктив-
ности катушки L2 по максимальному напряжению на
резисторе R12.
Индикатор уровня записи состоит из выпрямителя,
фильтра на транзисторе Т5 типа МП41А и диоде Д1
типа Д18 и измерительного прибора ИП1 типа М478.
Настройка чувствительности индикатора в режиме
«Запись» осуществляется переменным резистором R34.
Резистором R39 устанавливается чувствительность инди-
катора в режиме воспроизведения, когда он использует-
ся для контроля напряжения питания магнитофона.
Схема стабилизатора скорости вращения двигателя
собрана на транзисторах T9 типа ГТ402 и Т12 типа
МП38А и двух диодах типа Д219С по принципу компен-
сации разбаланса моста, образованного элементами схе-
мы стабилизатора и обмотками двигателя. Мост балан-
12
сируется путем подбора номинала резистора R49. Ско-
рость вращения двигателя регулируется переменным ре-
зистором R52.
Электрическая часть магнитофона собрана на трех
печатных платах: плате индикатора, плате стабилизато-
ра скорости вращения двигателя и общей плате усили-
телей.
Питание осуществляется от батареи сухих элементов
типа 343 или от сети через специальный шнур от уни-
фицированной сетевой приставки — выпрямителя типа
БП9/2, содержащего стабилизатор напряжения на тран-
зисторах Т10 типа МП41А нТП типа П214А.
Основные узлы. Электродвигатель типа МД-6.35-9А—
постоянного тока, работает от источника напряжением
9В, имеет номинальную угловую скорость 2000 об./мин.
мощность на валу 0.102 Вт, КПД 20%, номинальную
нагрузку 5 Гем.
Универсальная магнитная головка УГ-9 имеет пара-
метры: индуктивность 35—80 мГ, ЭДС 0,47 мВ, ток за-
писи 0,3 мА, ток подмагничивания 0,7—1,5 мА.
Стирающая магнитная головка СГ-9 имеет параметры:
индуктивность 0.3 мГ ± 15%, ток, обеспечивающий сти-
рание записи до уровня —65 дБ, 80 мА, частота тока
стирания 50 ±5 кГц.
Трансформатор Т pl содержит: 2100 витков первичной
обмотки (провод ПЭВ 1, 0 0,1 мм), индуктивность
3,1 Г, сопротивление 185 Ом±20%; 2X600 витков вто-
ричной обмотки (провод ПЭВ-1, 0 0,05 мм), индуктив-
ность 2X255 мГ, сопротивление 280 Ом ±20%.
Трансформатор выходной Тр2 содержит: 2X250 вит-
ков первичной обмотки (провод ПЭВ-1, 00,14 мм),
индуктивность 2X38 мГ, сопротивление 10 Ом ±15%.
100 витков вторичной обмотки (провод ПЭВ-1,
0 0,4 мм), индуктивность 6 мГ, сопротивление 0,6 Ом±
±15%.
Трансформатор силовой ТрЗ содержит: 1810+1330 вит-
ков первичной обмотки (провод ПЭВ-1, 0 0,1 мм), со-
противление (320+330) Ом, 256 витков вторичной об-
мотки (провод ПЭВ-1, 0 0,25 мм), сопротивление
10 Ом±15%.
Катушка фильтра L2 содержит: 440 витков (провод
ПЭВ-2, 0 0,1 мм), индуктивность 4,5 мГ, сопротивление
19 Ом ± 1,5%. Катушка коррекции L1 имеет те же па-
раметры, что и L2.
Принципиальная схема магнитофона «Спутник-401»
(рис. 11) имеет некоторые отличия от принципиальной
схемы магнитофона «Спутник», связанные с введением
дополнительной скорости ленты 2,38 см/с. Изменена схе-
ма стабилизации скорости вращения двигателя: в его
цепь питания добавлены резистор R67 сопротивлением
16 Ом (см. рис. 11), а также резисторы R68, R69, R70
для подстройки дополнительной скорости 2,38 см/с. Все
эти элементы подключаются к схеме стабилизации ско-
Рис. 10. Внешний вид магнитофона „Спутник-401*
рости после установки переключателя скорости В4 в
положение 2. Переключатель скорости расположен на
передней панели нижнего полукорпуса магнитофона.
7. Магнитофон «Спутник-401»
Общие сведения. Магнитофон «Спутник-401»
(рис. 10) — переносный, двухскоростной, двухдорожеч-
ный, монофонический, предназначен для записи фоно-
грамм на магнитную ленту в кассете типа МК с микро-
фона, радиоприемника, телевизора, радиотрансляцион-
ной линии, звукоснимателя или другого магнитофона и
воспроизведения через внутреннюю динамическую го-
ловку или внешний усилитель с акустической системой.
Магнитофон «Спутник-401» является модификацией
магнитофона «Спутник», отличается от последнего тем,
что имеет дополнительно скорость 2,38 см/с для записи
и воспроизведения речи. При этом длительность звуча-
ния одной кассеты типа МК-60 увеличивается до 2 ч.
Магнитофон комплектуется микрофоном типа МД-64А
с кнопкой, осуществляющей дистанционное управление
пуском и остановкой магнитофона при питании от ав-
тономного источника постоянного тока.
Кинематическая схема лентопротяжного механизма
магнитофона «Спутник»-401* полностью соответствует
схеме ЛПМ магнитофона «Спутник».
