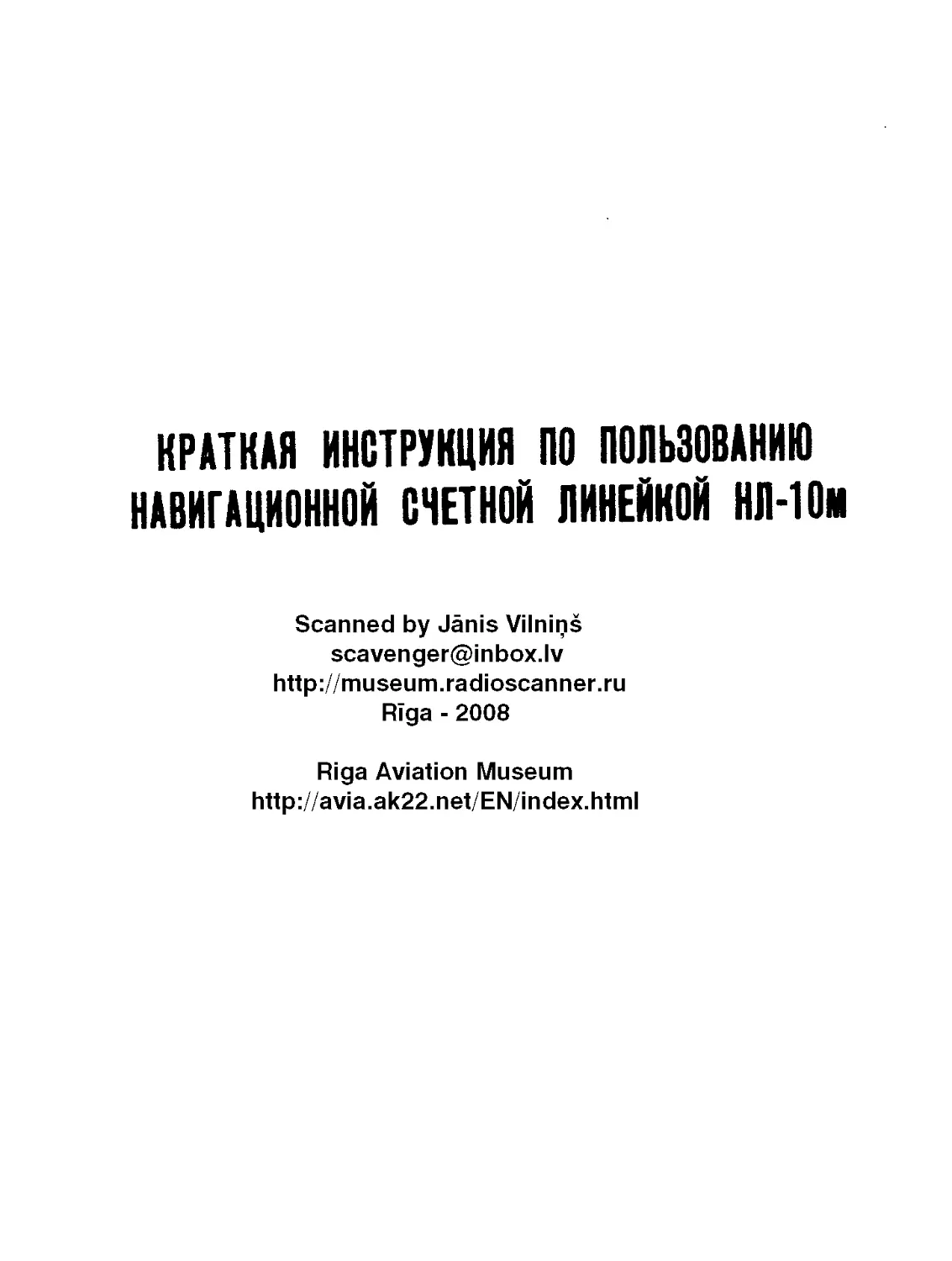

КРАТКАЯ ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ
НАВИГАЦИОННОЙ СЧЕТНОЙ ЛИНЕЙКОЙ НЛ-Юм
Scanned by Janis Vilnins
scavenger@inbox.lv
http://museum.radioscanner.ru
Riga - 2008
Riga Aviation Museum
http://avia.ak22.net/EN/index.html
ВВЕДЕНИЕ
Навигационная счетная линейка НЛ-10м предназначена
для выполнения штурманских расчетов на земле и в полете
при решении задач самолетовождения и бомбометания, яв-
ляется дальнейшей модернизацией счетных ликер* Нл-7,
Нл-8 и Нл-9 и дополнительно обеспечивает:
—	определение исправленной воздушной скорости по пока-
зами ям указателя скорости типа КУС—1200;
—	расчет элементов разворота самолета; *
—	решение задач по формуле S = Wt в большом диапазо-
не времени (от 1 мин. или сек. до 16,6 часа или мин.|;
—	определение расстояний на карте;
—	определение высоты по показаниям барометрических вы-
сотомеров до 24000 м.
Основные задачи, ключи и примеры решения задач
иа лииейке Нл-10м
1.	Расчет путевой скорости по пройденному расстоянию
и времени полета.
_	~ Пример. Дано: S = 185 км.
OVv"?	S
t = 19 мин.
® т	г	Находим: W=585 км/час.
2.	Расчет пройденного расстояния по путевой скорости
и времени полета.
„ © Н—X
КЛЮЧ. _ ааммшммммм
© t S
Пример. Дано: W=475 км/час.
t—21 мин.
Находим: S = 167 км
3.	Расчет времени полета по расстоянию и путевой ско-
рости.
у#	£ Пример. Дано: S=920 км
Ключ: ф -д —4»	w=425 км/час-
Находим: t=2 час. 10 мин.
4.	Расчет путевой скорости по времени пролета базы, рав-
ной высоте.
. у	W*? Пример. Дано: Н=5500 м
Ключ: и ±SSSSSSSS^pS	‘=32-5 сек-
®	£(сН.)	©	Находим: W=610 км/час.
5.	Определение времени разворота самолета на 360° по
скорости и радиусу разворота и на угол, отличный от 360°.
	®	£—
1) Ключ	Q	V:f0 •	t360 ® RIX") Я 10[**) ttfs?
Примеры. 1) Дано: V=500 км/час; R=3000 м; УР=100°
. Находим: t 360= 2 мин. 17 сек.; tvo=38 сек.
2) Дано: V=250 км/час; R = 1000 м; УР=175°
Находим: t 360=1 мин. 30 сек.; typ=44 сек.
2) Ключ
ЦРа 360
—Ь	। -а-»
Пример. Дано: t 360=2 мин.
17 сек.
УР=60°
Находим; typ=23 сек.
6.	Определение времени разворота самолета на 360° по
углу крена и скорости разворота и на угол, отличный от 360°.
t3S0
1) Ключ®
© --------------7
t360°*?
Пример. Дано: V=600 км/час.
=20°
Находим: t 360 = 290 сек.
2) Ключ
Пример. Даио:- t 360=290 сек.
УР=110°
Находим: typ=88 сек.
7.	Определение радиуса разворота по углу крена и ско-
рости разворота.
Ключ:
©	™	*
®	Ь? (км)	I
J?* <0=? /'/*»}©+—
YfOD
У-10
Примеры. 1) Дано: V=500 км/час.	2) Дано: V=250 км/час.
₽°=15°	₽°=50°
Находим:	R=7,35 км	Находим: R=415 м
Примечание. Используя вышеуказанные ключи для решения,
можно находить значение любой величины, входящей в данную
задачу по известным двум другим.
8.	Расчет поправки в курс по расстоянию и боковому
уклонению.
@	® "ft;* ,.V.
Ключи: Ж —ч и —-.»—	/Ъ i ' " " i "
® Ы(к") S„p ®	S'cm.
Пример. Дано: Snp.=38O км; БУ=20 км
SOCT=140 км
Находим: ПК°=3’;	ПК°=8
искомая поправка ПК°—3°+8О=11°
9.	Расчет расстояния (дистанции) по высоте и вертикаль-
ному углу.
Ключ;
г —
Ds
Пример. Дано: Н —8000 м
ВУ°=65°
Находим: Д —17,2 км
6
10.	Расчет горизонтальнойдальности по высоте и наклон-
ной дальности.
Ф
Ключ: —
©
Ф
ГД'? HD
Пример. Дано: НД=26 км
Н =9 км
Находим а=20,2° и
затем ГД=24,3 км.
Данную задачу можно решать пр
пользуя ключ:
Ф
шкалам (5) и (6), ис-
НД*	н?
МД	н
гд^?
11.	Расчет наклонной дальности по высоте и горизонталь-
ной дальности.
Ключ:
»№* и*
7fz
ГД
W?
Пример. Дано: Н=9000 м>
ГД=15 км
Находим: НД=17,5 км
или а)

©7
ГД
затем б)
^oi - «гм уяиани!? KVHiahJ
График поправок / указателю
воздуха
A Ycfc *"/чес.
скорости на сжшчаетстЬ
111111111Ш11|Г|11Г1П1ЛМ1Л1'Л11МШ'Л1ШГЛН
4о
iimutiiitfimMwjifl'JizBMMiiMiiiiMiiiiiKii
1111И1ПЯ|ШИГ1ГГ1»|Г,|1МИП1ИГШ1ИП1П
1ПМ»ПШ’О1,ЛЛ1М1Ж.ИМПМ111К111111ГЛ1И
1Ш11Г№'ШМГ|'11'ЛЛМГШЛ1Г21Н1М11Л1ГШП1
Лолрабха на езкитаемость
30
ц?
ин;ш1Ш1№лл'ждкип1||__________
П№Х!ШШвЯ,--------------------

го
10
12.	Расчет угла прицеливания по времени падения, от-
ставанию, путевой скорости и высоте.
0
0
Ключ;
Пример. Дано: Н=5000 м
1	•+•	©	W=450 км/час.
1		Т=34,8 сек.
		А=690 м
/7	я
13.	Расчет исправленной высоты полета по показанию ба-
рометрического высотомера.
Примечание. Значение температуры на высоте полета,
снятой с термометра при всех расчетах высоты и скорости, не-
обходимо исправлять на нагреваемость чувствительного элемента
термометра по шкале (16) и вычислять по формуле, помещенной справа
от шкалы (16).
1испр~ tnp. At
А. Для высот до 12000 м
© tq + tz? Ниспр-^. ®
Пример. Дано: Нпр_=2200 м; t0=4-25° t„p_H=4-18*
V=560 км/час.
Находим: tH=tnp-H—At=4-18—9=4-9°
t04-tH= 4-254-9= 4-34°
Ниспр.=2270 м
Б. Для высот более 12 000 м
Ключ
@	____________ Циспр:? ©
@	Игр	®
Данб; кщ) = —40°; У=700 км/час; t0=; 4-20°;
' 1 Нпр= 12500 м
I I
Примечание. Для более точного пересчета высоты рекомендуется
к исправленному значению высоты, снятой со шкалы (14), прибавить
с полученным знаком поправку, равную AH=9OO+2O(tH+to).
(данная формула является приближенной) или же поправку, определен-
ную на линейке, используя шкалы 7, 8, 9.
„	to * tx	Ниспр • *
Ключ:	—и I	—---------..и	। i.i.. ,
ф	Hnp'-ffODO
Н = ниспр—11000
Находим: t=13°
—Ьтр.н—At=—40—13=—53°
ДНПО линейке = 11200—11000=+200 м
н„спр= 12520 +200= 12720 м
14.	Расчет исправленной воздушной скорости по показа-
нию указателя скорости.
А. Для указателей скорости типа «УС—700» и «УС—800»
Ключ:
__________ Уис пр S?	ф
Нпр	УЛр	@
Пример. 1). Дано: HIJp>=4,5netH=—20°
Vnp.=220 км/час.
Находим: VHCnp.=273 км/час.
Для расчета скоростей с учетом сжимаемости воздуха,
что необходимо производить при скоростях более 350—
400 км/час по прибору и высоте более 4000—5000 м, в при-
борную скорость вводится поправка сжимаемости по таб-
личке, помещенной ниже, или по графику № 1.
Таблица поправок к указателю скорости на сжимаемость
воздуха (ДУСЖ км/час).
12
Ключ:
@	Уиспр S? ©
@ Нпр	@
Пример. Дано: Нпр=8 км; tH=—45°
Vnp=400 км/час.
Находим (по графику или таблице)
AVC)K=9 км/час, Vnp—AVcil(=391 км/час.
и на лииейке VHCnp=588 км/час.
Примечание. Высоту Нпр, для более точного расчета
снимать с высотомера, установленного на начальное давление
760 мм, как для указателей типа „УС—700* и „УС—800", так и для
„КУС—1200“, хотя ошибки в высоте практически очень мало повлияют
на пересчет скорости, снятой с „КУС—1200“,
Б. Для указателей скорости типа «КУС —1200»
Ключ:
Пример. Дано:1пр.н=+5°
VKVc =650 км/час.
НпР.=4500 м
Находим: ta=+5—11=—6°
VHcnp'=660 км/час.
15.	Расчет угла сноса и путевой скорости по воздушной
скорости ветра и углу ветра.
Ключ:
УЬ
(§)ша © —"Т™
УС»? !
УЬ*УС
Ч—
।
।
Примеры. 1) Дано; V=260 км/час;
УВ=35°
Находим: УС=5°
2) Дано: V=750 км/час;
УВ=42°
Находим: УС=6°
v=40 км/час. ,
W=290 км/час.
v=120 км/час.
W=835 км/час.
13
Примечание. Угол ветра определяется по формуле УВ=НВ—ПУ.
Угол ветра считать всегда меньше 180°, если он получается
больше 180°, взять дополнение до 360°, знак угла сноса
„плюс" (+), если же УВ взят как дополнение до 360°, то
знак сноса минус (—).
16.	Перевод скоростей, выраженных в м/сек, в км/час и
обратно.
Примеры: 1) 81 м/сек.—290 км/час.
2) 785 км/час.—216 м/сек.
17.	Перевод морских или английских миль в километры
и обратно.

юо №	® я”
морские километры Километры? .морские
тим	лыш
Примеры: 1) 250 мор. миль=463 км
200 анг. миль—324 км
2) 300 км = 162 мор. миль
130 км=80 анг. миль
18.	Перевод футов в метры и обратно.
Расчет выполняется аналогично указанному выше.
Пример: 150 фут.=46 м
200 м=655 футов
Используя логарифмический принцип построения шкал, с
помощью данной линейки можно выполнять другие расчеты,
связанные с умножением, делением чисел, извлечением квад-
ратных корней, возведением чисел в степень, умножением и
делением' чисел на значения тригонометрических функций уг-
лов и др.
14
