Действителен по заполнении
Заполняет ремонтное
предприятие

Гарантийный номер _______________________._____________

Содержание ремонта. Наименование замененной детали или
узла. Место и характер дефектов:

Дата ремонта______________________________________

число, месяц, год

Подпись лица, производившего ремонт ______________

Подпись владельца, подтверждающая ремонт

Штамп ремонтного предприятия ;

Действителен по заполнении

Заполняет ремонтное
предприятие

Г арантийный номер________________________________

Содержание ремонта Наименование замененной детали или
узла. Место и характер дефектов:

Дата ремонта____________________________________________

число, месяц, год

Подпись лица, производившего ремонт

Подпись владельца, подтверждающая ремонт

Штамп ремонтного предприятия

№

подпись или штамп

Схема
контактов соединителя

число, месяц, год

5

б)

3

Вилка 0НЦ-ВГ-4-5/1БВ

Изд. № Зак. ‘тУ'З-

Приложение

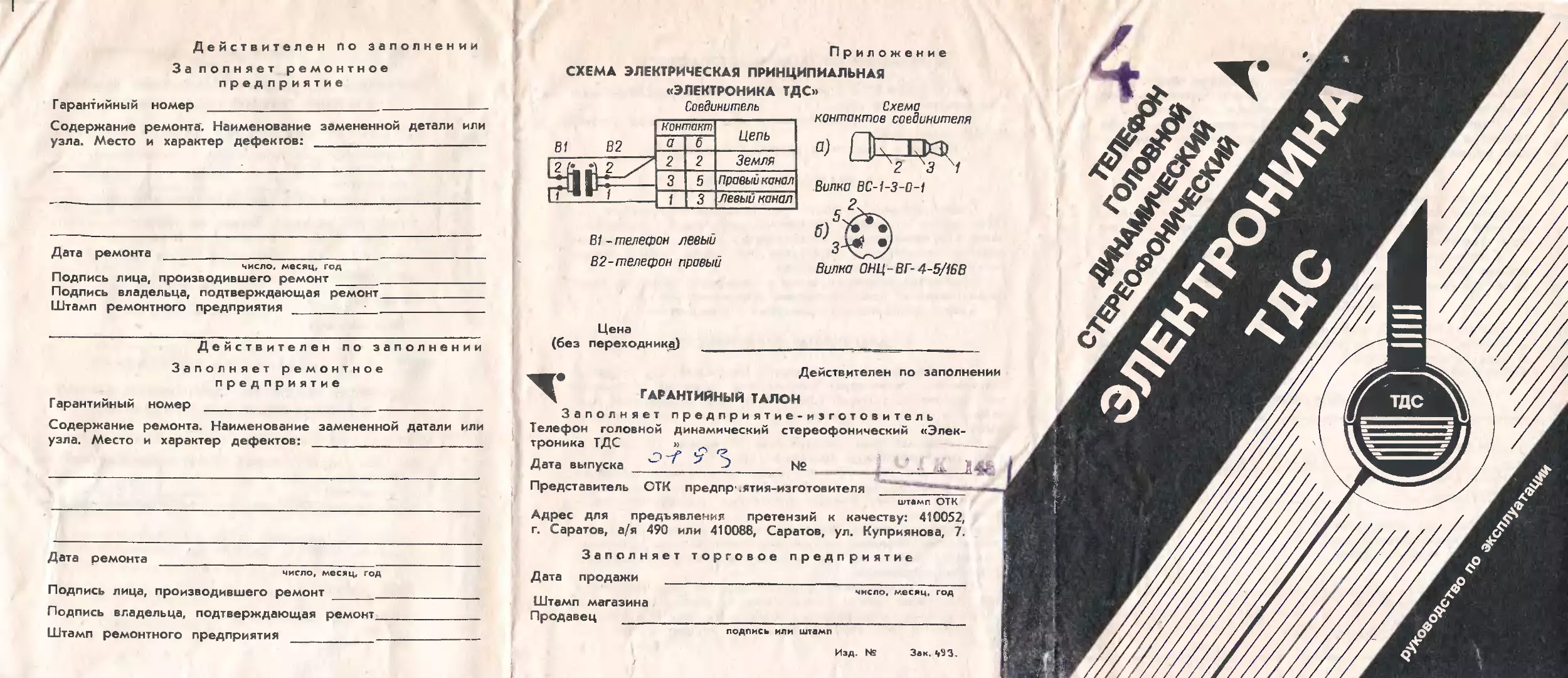

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
«ЭЛЕКТРОНИКА ТДС»



Соединитель

Bf В2	Контакт		Цепь
	а	6
	2	2	Земля
	3	5	правый канал
Гг-*»1 1
	1	3	Левый канал

Вилко ВС-1-3-0-1

В1-телефон левый
82-телефон правый

(без

Цена
переходника)

3 а
Телефо!

Действителен по заполнении

ГАРАНТИЙНЫЙ талон

п о л н я е т

предприятие-изготовитель

>н головной динамический стереофонический «Элек

троника ТДС

Дата выпуска

^_84£



Представитель ОТК предприятия-изготовителя	-

штамп ОТК

Адрес для предъявления претензий к качеству: 410052,
г. Саратов, а/я 490 или 410088, Саратов, ул. Куприянова, 7.

Заполняет торговое предприятие

Дата продажи

Штамп магазина

Продавец _______
ВНИМАНИЕ!

При покупке телефона головного динамического стерео-
фонического «Электроника ТДС» (далее — стереотелефон)
требуйте проверки его работоспособности и звучания.

Проверьте комплектность. Во избежание выхода стерео-
телефона из строя не подавайте на него сигнал,; превышаю-
щий паспортную мощность.

1.	ОБЩИЕ УКАЗАНИЯ

Стереотелефон предназначен для индивидуального про-
слушивания стереофонических программ, воспроизводимых
бытовой стереофонической аппаратурой, снабженной выхо-
дом «телефон».

Стереотелефон разрешается эксплуатировать как в за-
крытых отапливаемых помещениях, так и на открытом воз-
духе, при температуре окружающей среды от +5 до 4-40° С.

2.	КОМПЛЕКТ ПОСТАВКИ

1.	Стереотелефон «Электроника ТДС»	1	ШТ.
2.	Руководство по эксплуатации	1	шт.
3.	Тара потребительская	1	шт.
4.	Переходник	1	шт.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	«Электроника ТДС» 13-1 | 13-2 | 13 м! 24			I 24 М
1. Номинальный диапазон частот, Гц	20 — 20000
2. Номинальное электриче- ское сопротивление ле- вого и Правого кана- лов, Ом	40	100	40	100
3. Масса (без кабеля), г, не более	37		35
4. Паспортная мощность, мВт	1 50

4.	УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ЗАПРЕЩАЕТСЯ: включать в радиотрансляционную
или электрическую сеть;

пользоваться стереотелефоном при управлении любым
видом транспорта;

разбирать и подвергать ударным воздействиям.

S.	КРАТКОЕ ОПИСАНИЕ

Стереоте/№фон состоит из следующих основных ча-
стей: левого и правого телефонов, держателя с Кронштей-
нами, обеспечивающими перемещение левого и правого те-
лефонов относительно держателя (по форме головы слуша-
теля), и соединительного кабеля.

В качестве источника звука в телефоне применен элек-
троакустический преобразователь динамического типа.

Схема электрическая приведена в приложении.

6.	ГАРАНТИЙНЫЕ обязательства

Стереотелефон соответствует утвержденному образцу.
Изготовитель гарантиоует соответствие телефона требовани-
ям технических условий 0.005.104 (ТУ при соблюдении вла-
дельцами правил эксплуатации, изложенных в настоящем ру-
ководстве.

Гарантийный срок эксплуатации 24 месяца со дня про-
дажи через розничную торговую сеть.

В течение гарантийного срока эксплуатации владелец
имеет право на бесплатный ремонт по предъявлении га-
рантийного талона. Ремонт выполняют мастерские гаран-
тийного ремонта.

Без предъявления гарантийного и отрывных талонов и
при наличии признаков неправильной эксплуатации претензии
к качеству работы не принимаются и ремонт производит-
ся за счет владельца.

Обмен неисправных стереотелефонов осуществляется
через торговую сеть в соответствии с действующими пра-
вилами обмена промышленных товаров, купленных в рознич-
ной торговой сети государственной и кооперативной тор-
говли.

Действителен по заполнении

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ

Заполняет предприятие-изготовитель

«Электроника ТДС » у ч
Дата выпуска _________'

Представитель ОТК предприятия-изго

штамп ОГК

Адрес для возврата талона на предприятие-изго-
товитель: 410088, г. Саратов, ул. Куприянова, 7.

Заполняет торговое предприятие

Дата продажи ___________________________________

число, месяц, год

Продавец_______________________________________.

подпись или штамп

Штамп магазина

Линия отреза

Г* Действителен по заполнении

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ВТОРОГО ГОДА ГАРАНТИИ

Заполняет предприятие-изготовитель

Телефон головной динамический ст
«Электроника ТДС .f » у ~i

Дата выпуска	----------

Представитель ОТК предприятия-изг

фпнииегиий ..

ОТК

штамп ОТК

Адрес для возврата талона на предприятие-изго-
товитель: 410088, г. Саратов, ул. Куприянова, 7.

Заполняет торговое предприятие

Дата продажи

Продавец ____

число, месяц, год

подпись или штамп

Штамп магазина
