«БЕЛАРУСЬ-62»
КРАТКАЯ ХАРАКТЕРИСТИКА
Радиола имеет 11-ламповый приемник и универсаль-
ный электропроигрыватель.
Приемник имеет следующие каскады:
1.	УВЧ и преобразователь частоты УКВ диапазона
на лампе 6НЗП.
2.	Усилитель высокой частоты AM тракта и усили-
тель промежуточной частоты ЧМ тракта на лампе 6К4П.
3.	Преобразователь частоты AM тракта на лам-
пе 6И1П.
4.	Двухкаскадный комбинированный усилитель про-
межуточной частоты для AM и ЧМ сигналов на двух
лампах 6К4П.

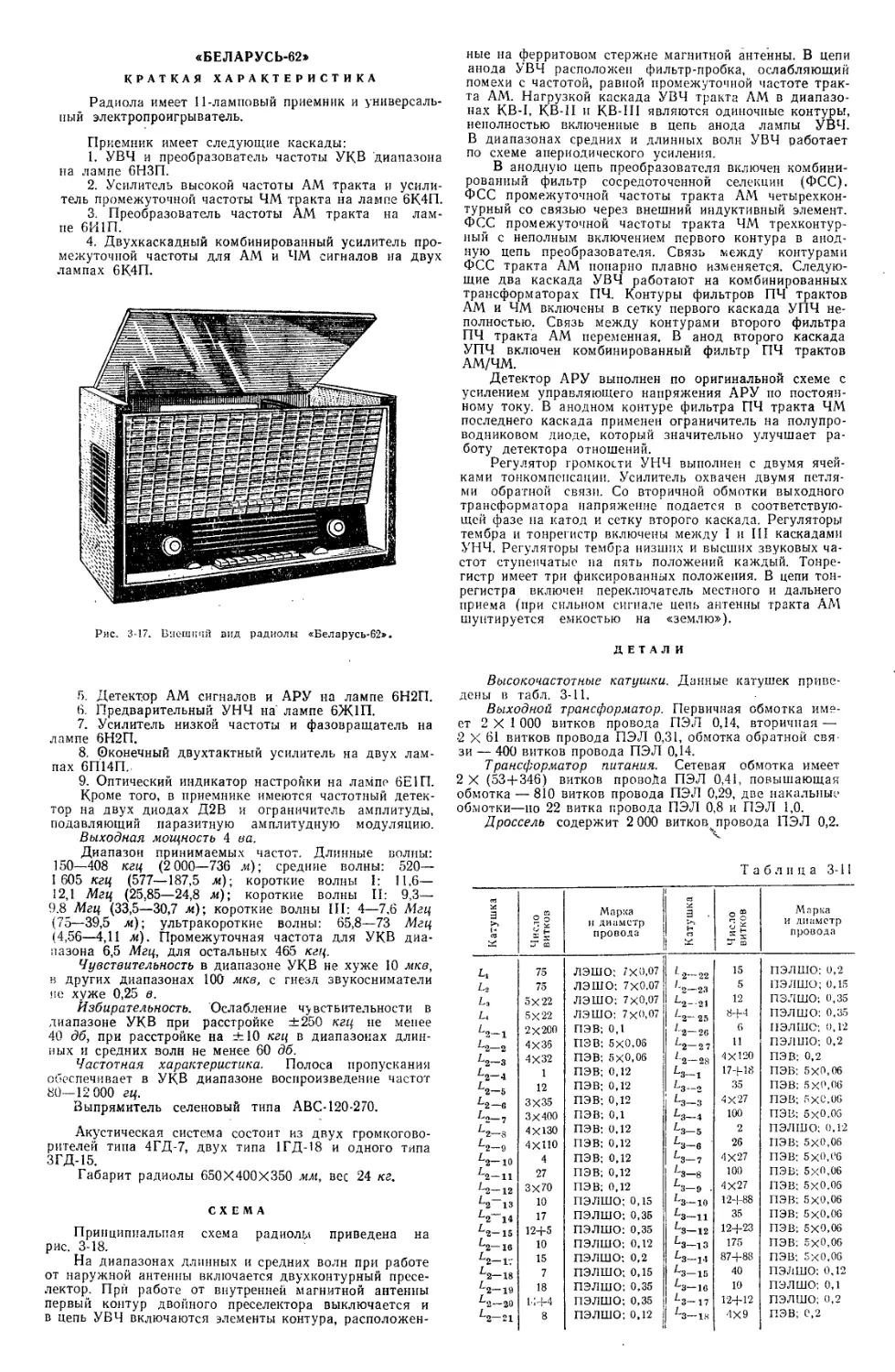

Рис. 3-17. Внешний вид радиолы «Беларусь-62».
5.	Детектор AM сигналов и АРУ на лампе 6Н2П.
6.	Предварительный УНЧ на лампе 6Ж1П.
7.	Усилитель низкой частоты и фазовращатель на
лампе 6Н2П.
8.	©конечный двухтактный усилитель на двух лам-
пах 6П14П.
9.	Оптический индикатор настройки на лампе 6Е1П.
Кроме того, в приемнике имеются частотный детек-
тор на двух диодах Д2В и ограничитель амплитуды,
подавляющий паразитную амплитудную модуляцию.
Выходная мощность 4 ва.
Диапазон принимаемых частот. Длинные волны:
150—408 кгц (2 000—736 .и); средние волны: 520—
1605 кгц (577—187,5 м)\ короткие волны I: 11,6—
12,1 Мгц (25,85—24,8 л); короткие волны П: 9,3—
9.8 Мгц (33,5—30,7 м)\ короткие волны III: 4—7,6 Мгц
(75—39,5 м); ультракороткие волны: 65,8—73 Мгц
(4,56—4,11 м). Промежуточная частота для УКВ диа-
пазона 6,5 Мгц, для остальных 465 кгц.
Чувствительность в диапазоне УКВ не хуже 10 мкв,
в других диапазонах 100 мкв, с гнезд звукосниматели
не хуже 0,25 в.
Избирательность. Ослабление чувствительности в
диапазоне УКВ при расстройке ±250 кгц не менее
40 дб, при расстройке на ±10 кгц в диапазонах длин-
ных и средних волн не менее 60 дб.
Частотная характеристика. Полоса пропускания
обеспечивает в УКВ диапазоне воспроизведение частот
80—12 000 гц.
Выпрямитель селеновый типа АВС-120-270.
Акустическая система состоит из двух громкогово-
рителей типа 4ГД-7, двух типа 1ГД-18 и одного типа
ЗГД-15.
Габарит радиолы 650X400X350 мм, вес 24 кг.
СХЕМА
Принципиальная схема радиолы приведена на
рис. 3-18.
На диапазонах длинных и средних волн при работе
от наружной антенны включается двухконтурный пресе-
лектор. При работе от внутренней магнитной антенны
первый контур двойного преселектора выключается и
в цепь УВЧ включаются элементы контура, расположен-
ные на ферритовом стержне магнитной антенны. В цепи
анода УВЧ расположен фильтр-пробка, ослабляющий
помехи с частотой, равной промежуточной частоте трак-
та AM. Нагрузкой каскада УВЧ тракта AM в диапазо-
нах КВ-1, КВ-П и KB-III являются одиночные контуры,
неполностью включенные в цепь анода лампы УВЧ.
В диапазонах средних и длинных волн УВЧ работает
по схеме апериодического усиления.
В анодную цепь преобразователя включен комбини-
рованный фильтр сосредоточенной селекции (ФСС).
ФСС промежуточной частоты тракта АхМ четырехкон-
турный со связью через внешний индуктивный элемент.
ФСС промежуточной частоты тракта ЧМ трехконтур-
ный с неполным включением первого контура в анод-
ную цепь преобразователя. Связь между контурами
ФСС тракта AM попарно плавно изменяется. Следую-
щие два каскада УВЧ работают на комбинированных
трансформаторах ПЧ. Контуры фильтров ПЧ трактов
AM и ЧМ включены в сетку первого каскада УПЧ не-
полностью. Связь между контурами второго фильтра
ПЧ тракта AM переменная. В анод второго каскада
УПЧ включен комбинированный фильтр ПЧ трактов
АМ/ЧМ.
Детектор АРУ выполнен по оригинальной схеме с
усилением управляющего напряжения АРУ по постоян-
ному току. В анодном контуре фильтра ПЧ тракта ЧМ
последнего каскада применен ограничитель на полупро-
водниковом диоде, который значительно улучшает ра-
боту детектора отношений.
Регулятор громкости УНЧ выполнен с двумя ячей-
ками тонкомпепсации. Усилитель охвачен двумя петля-
ми обратной связи. Со вторичной обмотки выходного
трансформатора напряжение подается в соответствую-
щей фазе на катод и сетку второго каскада. Регуляторы
тембра и тонрегистр включены между I и III каскадами
УНЧ. Регуляторы тембра низших и высших звуковых ча-
стот ступенчатые на пять положений каждый. Тонре-
гистр имеет три фиксированных положения. В цепи тон-
регистра включен переключатель местного и дальнего
приема (при сильном сигнале цепь антенны тракта AM
шунтируется емкостью на «землю»).
ДЕТАЛИ
Высокочастотные катушки. Данные катушек приве-
дены в табл. 3-11.
Выходной трансформатор. Первичная обмотка име-
ет 2 X 1 000 витков провода ПЭЛ 0,14, вторичная —
2 X 61 витков провода ПЭЛ 0,31, обмотка обратной свя-
зи — 400 витков провода ПЭЛ 0,14.
Трансформатор питания. Сетевая обмотка имеет
2 X (53+346) витков провойа ПЭЛ 0,41, повышающая
обмотка — 810 витков провода ПЭЛ 0,29, две накальные
обмотки—по 22 витка провода ПЭЛ 0,8 и ПЭЛ 1,0.
Дроссель содержит 2 000 витковпровода ПЭЛ 0,2.
Таблица 3-11
Катушка	Ч и ело витков	Марка и диаметр провода	Катушка	Число витков	Марка и диаметр провода
Li	75	ЛЭШО; 7X0,07	^2—22	15	ПЭЛШО: 0,2
Л2	75	ЛЭШО; 7x0.07	J'2—23	5	ПЭЛШО; 0,15
L,	5x22	ЛЭШО: 7x0,07	^2--21	12	ПЭЛШО; 0,35
L,	5X22	ЛЭШО: 7x0,07	^2— 25	8+4	ПЭЛШО: 0,35
4-1	2x200	ПЭВ; 0,1	4—26	6	ПЭЛШО; 0,12
	4x36	ПЭВ; 5X0,06	Ц—2 7	И	ПЭЛШО: 0,2
	4X32	ПЭВ; 5x0,06	4 — 28	4X120	ПЭВ: 0,2
4-4	1	ПЭВ; 0,12	^3—1	17+18	ПЭВ: 5x0,06
4-5	12	ПЭВ; 0,12	4—2	35	ПЭВ; 5x0,06
	3x35	ПЭВ; 0,12	Ц—3	4X27	ПЭВ; 5X0,06
	3X400	ПЭВ; 0,1	4—4	100	ПЭВ; 5x0.06
4-8	4x130	ПЭВ: 0,12	4-5	2	ПЭЛШО; 0,12
	4X110	ПЭВ; 0,12	4—в	26	ПЭВ; 5x0,06
^2— Ю	4	ПЭВ; 0,12	4—7	4X27	ПЭВ; 5x0,06
4-п	27	ПЭВ; 0,12	4—8	100	ПЭВ; 5x0,06
Ц—12	3x70	ПЭВ; 0,12	4—9 .	4X27	ПЭВ; 5X0.06
4—is	10	ПЭЛШО: 0,15	^3—10	12-1-88	ПЭВ: 5X0,06
4~14	17	ПЭЛШО: 0,35	4—11	35	ПЭВ; 5x0,06
4—15	12+5	ПЭЛШО: 0,35	Ц—12	12+23	ПЭВ; 5X0,06
4—is	10	ПЭЛШО; 0,12	4—13	175	ПЭВ; 5x0,06
4-к	15	ПЭЛШО; 0,2	4—14	87+88	ПЭВ: 5x0,06
4—18	7	ПЭЛШО; 0,15	4—15	40	ПЭЛШО; 0,12
4—19	18	ПЭЛШО; 0,35	4—1 в	10	ПЭЛШО: 0,1
4—20	11-+4	ПЭЛШО; 0,35	4—17	12+12	ПЭЛШО; 0,2
4—21	8	ПЭЛШО; 0,12	Ц—18	4X9	ПЭВ; 0,2
Лз-з
1/2 6Н2П
J-“W-T”
Cq^BQ <—
Сз-2618t
Xй-
СЛ»2»
Х«о
*J* Кз-д82к
~№з-10'г,2к „ *
-3— кз-п
Юк^
Сз-2В‘8®И_
—П i^ra-^
Т R3-13 fga-Ill
’о^я^гк
Лз-в
1/2 6Н2П

83-29
1/рз-»
>ТОк
*3-№
82к
Я3-20 ЩР,
8800
Л
6810
Rgip
Л-i
ежт
Л-2	Л-9
6Н2П	6П1ЧП
См
Ш8®
2&-1
1iO
, j.	1Яз-з!22к
I Й5й I I j I
{ЙЛД ®щйи_иь_ий?3
OpK&rrip Джаз
Яд-п
°’2 Сд-дбв
н
Сдм
01 2
Яд-13Дк.
47*.
Л-29
h22x
8д-20
тРч.1
lilbn
6/7W/7.1
К3-23<
т
Л>25
о,so
Яз-я
И-----------------------1 /
Я,3-9-0,12 _gw?;5 J^/^зд
Се
Яз-21
27к
8з".
ЗЗк
Л-, о/А Сз-г
|/| 4700 Сц-п 4700
Л->
0,0!№
Ъ8к
Ps-si
Э-даво/гга«
5-д51к
1^5Й?**’ т
'СМ2—, ..
20,0^^
Сэ-33
20,0
8з-гз
8/2к
, -ОН
фя,?-г«
|а17| fm| [ml 1ж1 Гма
Переключатель бштзонав уаганаблеи
в положение 8В
Переключатель антенны в положении „наружное антенна ,
ТЪн-рвеиетр выключен, нажата кнопка „дальний прием ,
^Подбирается при регулировке
Рис, 3-18. Принципиальная схема радиолы «Беларусь-62».
,--2-275
R5-368K
R 5-д 20к
Ми
!6рК
Л-w J1
4з "
Яд-п

3-19 7,5*

120-270
Сп 2,0
Сд 6800
Оц2ОР,
