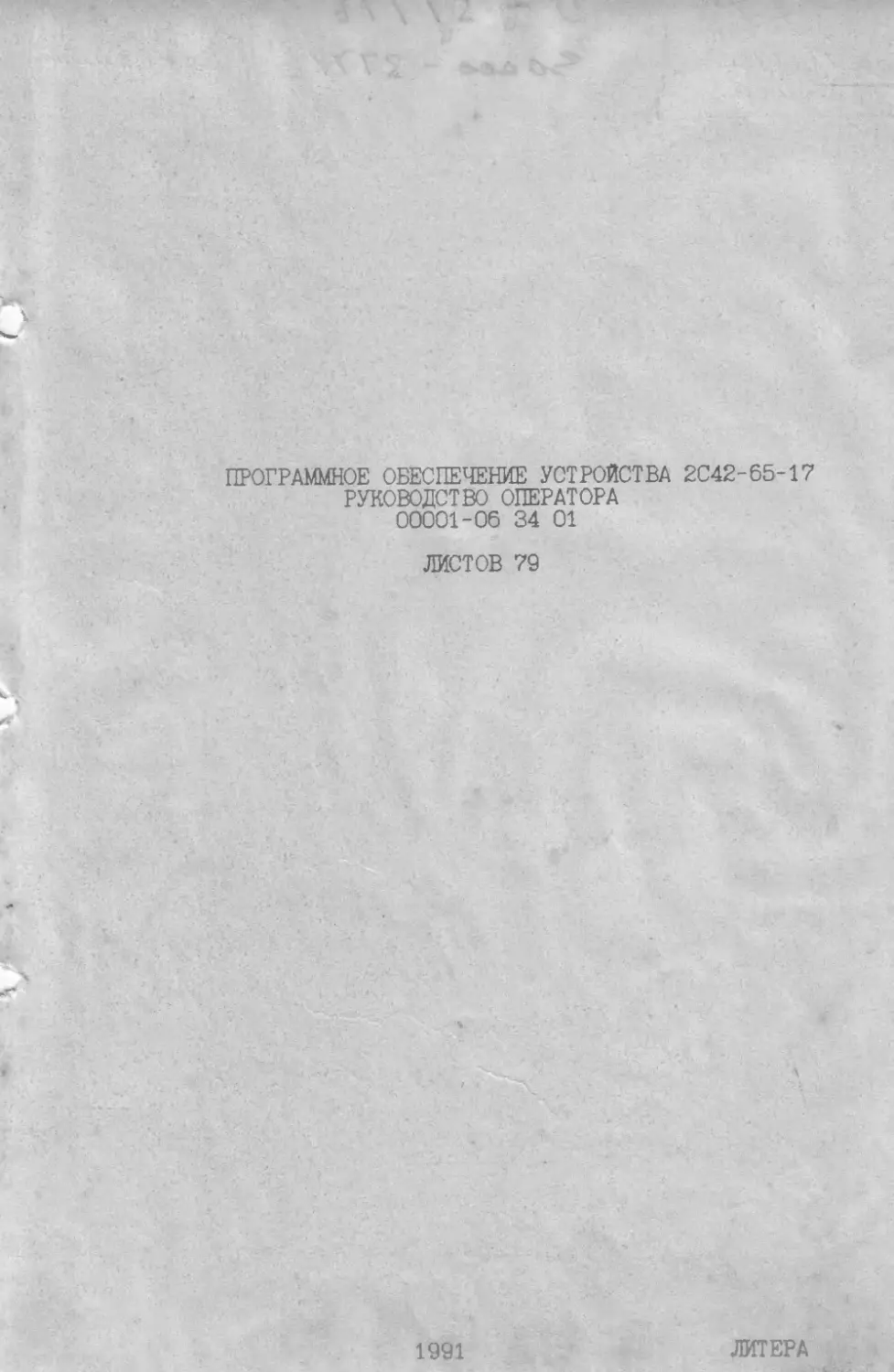

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ УСТРОЙСТВА 2С42-6&-17
РУКОВОДСТВО ОПЕРАТОРА
00001-06 34 01
ЛИСТОВ 79
1991
ЛИТЕРА
00001-06 34 01
АННОТАЦИЯ
В НАСТОЯЩЕМ РУКОВОДСТВЕ ДАНО ОПИСАНИЕ ФУНКЦИЙ УСТРОЙСТВА ЧИСЛО
ВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ (УЗДУ) 2042-65-17 СНАБЖЕННОГО ПРО-
ГРАММНЫМ МАТЕМАТИЧЕСКИМ ОБЕСПЕЧЕНИЕМ (ИМО) РАЗРАБОТКИ ГОЛО. А
ТАКЖЕ СОДЕРЖАТСЯ ИНСТРУКЦИИ ОПЕРАТОРУ ПО РАБОТЕ С ПУЛЬТОМ УЧПУ.
КРОМЕ ЭТОГО СЛЕДУЕТ ОБРАЩАТЬСЯ К "РУКОВОДСТВУ ПО ЭКСПЛУАТАЦИИ’3
НА КОНКРЕТНЫЙ СТАНОК.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ УЧШ, МЕТОДЫ РЕМОНТА И НАСТРОЙКИ УЗЛОВ И
БЛОКОВ ИЗЛОЖЕНЫ В ДОКУМЕНТЕ "УСТРОЙСТВО 2С42-65. РУКОВОДСТВО П0
ЭКСПЛУАТАЦИИ".
НАЗНАЧЕНИЕ УСТАВОК УЧПУ, ПАРАМЕТРОВ, ОПИСАНИЕ СТЫКОВКИ БАЗОВО-
ГО МАТЕМАТИЧЕСКОГО ОБЕСПЕЧЕНИЯ (БМО) СО СТАНКОМ ЧЕРЕЗ ПРОГРАММУ
ЭЛЕКТРОАВТОМАТИКИ (ЭА), СОСТАВЛЕННУЮ НА ЯЗЫКЕ •’ЮКОН, ИЗЛОЖЕНЫ В
ДОКУМЕНТЕ "ИНСТРУКЦИЯ ПО ОРГАНИЗАЦИИ СОПРЯЖЕНИЯ УЧПУ 2С42-55-17
СО СТАНКОМ".
РУКОВОДСТВО ОПЕРАТОРА НЕ ОТРАЖАЕТ НЕЗНАЧИТЕЛЬНЫХ КОНСТРУКТИВ-
НЫХ ИЗМЕНЕНИЙ В ОБОРУДОВАНИИ, ВНЕСЕННЫХ ИЗГОТОВИТЕЛЕМ ПОСЛЕ ПОДПИ-
САНИЯ К ВЫПУСКУ В СВЕТ ДАННОГО РУКОВОДСТВА, А ТАКЖЕ ИЗМЕНЕНИЙ ПО
КОМПЛЕКТУЮЩИМ ИЗДЕЛИЯМ И ДОКУМЕНТАЦИИ,ПОСТУПАЮЩЕЙ С НИМИ.
- 3 -
00001-06 34 Cl
СОДЕРЖАНИЕ
ЛИСТ
1. НАЗНАЧЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.............. 5
2. УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ..... 6
3. ВЫПОЛНЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ............... 7
4. РЕЖИМЫ РАБОТЫ УЧПУ................................ 8
4.1. ОПИСАНИЕ ПУЛЬТА УЧПУ........................... 8
4.2. ОПИСАНИЕ РЕЖИМОВ РАБОТЫ УЧПУ.................. 10
4.3. РЕЖИМ "ВВОД-ВЫВОД".............................. 12
4.3.1. ПОДРЕЖИМ "ВВОД".............................. 13
4. 3.2. ПОДРЕЖИМ ВВОДА С ПУЛЬТА УЧПУ................. 13
4. 3.2.1. ВВОД УПРАВЛЯЮЩИХ ПРОГРАММ.................... 15
4. 3. 2.2. ОБЩИЕ СВЕДЕНИЯ ПО ВВОДУ ВЕЛИЧИН СМЕЩЕНИЯ
НУЛЯ, КОРРЕКТОРОВ НА РАЗМЕР ИНСТРУМЕНТА,
ПОГРЕШНОСТЕЙ И КОНСТАНТ СТАКА......................... 15
4. 3. 2. 3. ВВОД ВЕЛИЧИН КОРРЕКТОРОВ НА РАЗМЕР ИНСТРУ-
МЕНТА 17
4. 3.2. 4. СПОСОБ’ ИЗМЕРЕНИЯ И ВВОДА’ ВЕЛИЧИН КОРРЕКТО-
РОВ НА ДЛИНУ ИНСТРУМЕНТА.............................. 17
4. 3.2.5. ВВОД ВЕЛИЧИН СМЕЩЕНИЙ НУЛЯ КООРДИНАТ....... 21
4. 3. 2.6. СПОСОБ ЗАДАНИЙ СМЕЩЕНИЙ..................... 23
4. 3. 2.7. ВВОД КОНСТАНТ СТАНКА........................ 23
4. 3.2. 8. СПОСОБ ПОЛУЧЕНИЯ ВЕЛИЧИНЫ СМЕЩЕНИЯ АБСО-
ЛЮТНОГО НУЛЯ СТАНКА................................... 28
4. 3.2.9. ВВОД ^ПОГРЕШНОСТЕЙ.......................... 28
4. 3. Я ПОДРЕЖИМ ВВОДА С ПЕРФОЛЕНТЫ.................... 31
4. 3.3.1. ОБЩИЕ ТРЕБОВАНИЯ К ПОДГОТОВКЕ ПЕРФОЛЕНТЫ.. 31
4. 3.3.2. ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА УПРАВЛЯ-
ЮЩИХ ПРОГРАММ И ПОДПРОГРАММ........................... 32
4. 3.3. а ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА КОРРЕКТО-
4.3.3. 4. ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА КОНСТАНТ.. 35
4.3.3.5. ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА ПОГРЕШ-
НОСТЕЙ................................................ 35
4. 3.4. ПОДРЕЖИМ ВВОДА С ЭВМ ВЕРХНЕГО РАНГА.......... 36
4. 3.5. ПОДРЕЖИМ "ВЫВОД".............................. 36
4.3.5.1. ВЫВОД НА ПЕРФОРАТОР....................... 37
4.3.5. 2. ВЫВОД УПРАВЛЯЮЩИХ ПРОГРАММ.................. 3?
4. 3.5.3. ВЫВОД СМЕШЕНИЙ ЧУЛЯ,КОРРЕКТОРОВ И КОНСТАНТ 37
4. 3.5. 4. ВЫВОД ПОГРЕШИСИГЕЙ......................... 38
4. 3.5. 5. ВЫВОД НА ЭВМ ВЕРХНЕГО РАНГА................ 38
4.4. РЕЖИМ "РЕДАКТИРОВАНИЕ"........................... 38
- 4 -
60001-06 34 01
4. 5. РЕЖИМ "ПОИСК"..................?'..............
4. 5.1. ВЫПОЛНЕНИЕ ПОИСКА В ПАМЯТИ УЧПУ..............
4. б. РЕЖИМ "АВТОМАТИЧЕСКИЙ" И "ПОЛУАВТОМАТИЧЕСКИЙ"
4. 6.1.
4. 6.1-1-
4. 6.1.2.
4. 6.1.3.
4. 6.1.4.
4. 6.1.5.
4. 6.1. 6.
4. 6. 1. 7.
4. 6.1.8.
4. 6.1. 9.
4. 6.1.16.
4. 6.1.11
4. 6. 2.
4. 6. 2.1.
4. 6. 2. 2.
4. 6. 2. 3.
4. 6.2. 4.
4. 6. 2. 5.
4. 6. 2. 6.
4. 6. 2. 7.
4. 6. 2. 8.
4. 6. 3.
hi;i
КАДИЯ ТАБЛИЦЫ КОМАНД ИНДИКАЦИИ........
ИНДИКАЦИЯ КОМАНД ЗАДАНИЯ И ОТМЕНЫ ПОДРЕЖИ-
МОВ VW....................................
ИНДИКАЦИЯ ГЕОМЕТРИЧЕСКОЙ ИНФОРМАЦИИ.......
КАЛИЯ СОСТОЯНИЯ СИСТЕМЫ...............
ИНДИКАЦИЯ ЛОГИЧЕСКИХ СИГНАЛОВ.............
ни
РАЗ’ ЕМОВ УЧПУ.................**.........
ИНДИКАЦИЯ СОСТОЯНИЯ ЭЛЕКТРОАВТОМАТИКИ,....
ИНДИКАЦИЯ ТАБЛИЦЫ СООТВЕТСТВИЯ............
ИНДИКАЦИЯ СПИСКА СООБЩЕНИЙ ОПЕРАТОРУ......
ИНДИКАЦИЯ ФОРМАЛЬНЫХ ПАРАМЕТРОВ...........
ИНДИКАЦИЯ ОТРАБАТЫВАЕМОЙ ЧА?ТИ .7ТРАВЛЯКР
ПШ
ЗАДАНИЕ И ОТМЕНА ПОДРЕЖИМОВ.................
ОТРАБОТКА С ТЕХНОЛОГИЧЕСКИМ ОСТАНОВОМ.....
ОТРАБОТКА С БЛОКИРОВКОЙ ВЫДАЧИ СИГНАЛОВ
НА СТАНОК.................................
ОТРАБОТКА С БЛОКИРОВКОЙ ПЕРЕМЕЩЕНИЙ ОСЕЙ
ОТРАБОТКА С БЛОКИРОВКОЙ ТЕХНОЛОГИЧЕСКИХ
ФУНКЦИЙ...................................
ОТРАБОТКА С ПРОПУСКОМ.....................
ОТРАБОТКА С ОТКЛЮЧЕНИЕМ ОСЕЙ..............
УСКОРЕННАЯ ОТРАБОТКА......................
ЗЕРКАЛЬНАЯ ОТРАБОТКА......................
4. 7. РЕЖИМ "ПРЕДНАБОР”..............................
4. 8. УПРАВЛЕНИЕ СТАНКОМ.............................
4. 9. УПРАВЛЕНИЕ ОТРАБОТКОЙ ПРОГРАММЫ ИЛИ КАДРА.....
4. 9.1. ОСТАНОВ ПРОГРАММЫ И ПОВТОРНЫЙ ПУСК...........
4. 9. 2. ОТРАБОТКА ПРОГРАММЫ С ЗАДАННОГО КАДРА.......
4. 9. 3. ВМЕШАТЕЛЬСТВО В ОТРАБОТКУ РУЧНЫМИ ОПЕРАЦИЯМИ
4.10. СОСТОЯНИЕ СБРОСА УЧПУ..........................
4.11. РЕЖИМ "ТЕСТ"....................................
ЛИСТ
42
45
45
45
45
48
48
51
51
54
54
57
57
57
60
60
61
61
61
61
61
61
62
63
64
65
65
57
67
68
68
5. СООБЩЕНИЯ ОПЕРАТОРУ.............................. 70
5.1. ТЕКСТОВЫЕ СООБЩЕНИЯ............................. 70
5.1.1. СООБЩЕНИЯ О СБОЯХ............................. 70
5Л. 2. ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ.................... 73
5.1. 3. СООБЩЕНИЯ ОБ ОШИБКАХ ПРОГРАММИРОВАНИЯ....... 74
5. 2. СООБЩЕНИЯ ЭЛЕКТРОАВТОМАТИКИ.................... 75
ПРИЛОЖЕНИЕ 1. ПЕРЕЧЕНЬ СОКРАЩЕНИЙ..................... 76
ПРИЛОЖЕНИЕ 2. МЕТОДЫ ИЗМЕРЕНИЯ И ВВОДА й-КЧИН КОР-
РЕКЦИИ ЛШГА И НАКОПЛЕННОЙ ПОГРЕШНОС-
ТИ ДЛЯ СТАНКОВ С УЧПУ 2042-65......................... 77
- 5 -
00001-06 34 01
1. НАЗНАЧЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
УСТРОЙСТВО ЧИСЛОВОГО ПРОГРАММНОГО УПР/ВЛЕНИЯ (УЧПУ) 2С42-65
ЯВЛЯЕТСЯ СИСТЕМОЙ ЧПУ ТИПА CNC, ВЫПОЛНЕННОЙ НА БАЗЕ МИКРО- ЭВМ.
УСТРОЙСТВО ЧПУ 2С42-65 СНАБЖЕНО ФИКСИРОВАННЫМ ПРОГРАММНО-МАТЕ-
МАТИЧЕСКИМ ОБЕСПЕЧЕНИЕМ (ПМО), РАЗРАБОТАННЫМ ГСПО ДЛЯ УПРАВЛЕНИЯ
ФРЕЗЕРНЫМИ СТАНКАМИ, ОБРАБАТЫВАЮЩИМИ ЦЕНТРАМИ И ГИБКИМИ ПРОИЗВОД-
СТВЕННЫМИ МОДУЛЯМИ НА ИХ ОСНОВЕ.
ПМО СОСТОИТ ИЗ ДВУХ ФУНКЦИОНАЛЬНЫХ МОДУЛЕЙ:
- БАЗОВОГО МАТЕМАТИЧЕСКОГО ОБЕСПЕЧЕНИЯ (БМО);
. - ПРОГРАММНО-МАТЕМАТИЧЕСКОГО ОБЕСПЕЧЕНИЯ ЭЛЕКТРОАВТОМАТИКИ
(ЭЛ);
МОДУЛ. БМО РЕАЛИЗУЕТ ФУНКЦИИ, ОБЩИЕ' ДЛЯ ВСЕХ СТАНКОВ И НЕ ЗАВИ
СИТ ОТ КОНКРЕТНОГО СТАНКА.
МОДУЛЬ ЗА ПРЕДНАЗНАЧЕН ДЛЯ РЕАЛИЗАЦИИ ФУНКЦИИ ЭЛЕКТРОАВТОМАТИ-
КИ КОНКРЕТНОГО СТАНКА И РАЗРАБАТЫВАЕТСЯ ИЗГОТОВИТЕЛЕМ СТАНКА ДЛЯ
КАЖДОЙ МОДЕЛИ CIAHKOR
ОСНОВНЫЕ ФУНКЦИИ ПМО:
- ВВОД, ВЫВОД, РЕАГИРОВАНИЕ УПРАВЛЯЮЩИХ ПРОГРАММ (УП);
- РЕАЛИЗАЦИЯ РЕЖИМОВ РАБОТЫ УЧПУ;
- РЕАЛИЗАЦИЯ ФУНКЦИЙ ЭЛЕКТРОАВТОМАТИКИ СТАНКОВ;
РЕАЛИЗАЦИЯ СВОБОДНО-ПРОГРАММИРУЕМЫХ ЦИКЛОВ ПОЛЬЗОВАТЕЛЯ
(СЦП) НА БАЗЕ ЯЗЫКА ПРОГРАММИРОВАНИЯ:
- ВЫДАЧА ПОСЛЕДОВАТЕЛЫЮСТИ УПРАВЛЯЮЩИХ КОМАНД;
- ИНДИКАЦИЯ ОПЕРАТИВНОЙ ИНФОРМАЦИИ;
- КОНТРОЛЬ И ДИАГНОСТИКА СТАНКА.
- 6 -
00001-06 34 01
2. УСЛОВИЯ ВЫПОЛНЕНИЯ ПРОГРАММНОГО ОБЕОПЕТ1ЕНИЯ
ДЛЯ ВЫПОЛНЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ НЕОБХОДИМО ИМЕТЬ:
1) УСТРОЙСТВО 2С42-65;
2) ФРЕЗЕРННЫЙ СТАНОК;
3) ЗАПИСАННЫЕ В ППЗУ ИЛИ ОЗУ УЧПУ 2С42-65 ПРОГРАММЫ БМО И ЭА
КОНКРЕТНОГО СТАНКА.
- ? -
00001-06 34 01
3. ВЫПОЛНЕНИЕ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
3.1 ПМо УЧПУ ЗАПИСАНО В ППЗУ И СПЕЦИАЛЬНОЙ ЗАГРУЗКИ НЕ ТРЕБУЕТ.
ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ УЧПУ ПРОИСХОДИТ ЗАПУСК ПМО. НА ЭКРАНЕ ДИСПЛЕЯ
В ЗАВИСИМОСТИ СТ РЕЖИМА ЗАПУСКА В ТЕЧЕНИИ 10 СЕКУНД ИНДИЦИРУЕТСЯ
шли
ТОРУ УКАЗАНИЯ да НАЧАЛЬНОЙ ТЕСТОВОЙ ПРОВЕРКИ УЧПУ. ЗАТЕМ JB1
ЕТСЯ ТАБЛИЦА СОСТОЯНИЯ АБСОЛЮТНОГО ПОЛОЖЕНИЯ И РАССОГЛАСОВАНИЯ ПО
КООРДИНАТАМ СТАНКА, УСТАНАВЛИВАЕТСЯ РЕЖИМ "ПРЕДНАБОР".
3. 2 СООБЩЕНИЯ ОБ ОБНАРУЖЕННЫХ НЕИСПРАВНОСТЯХ УЧПУ И СБОЯХ СТАН-
КА ВЫСВЕЧИВАЮТСЯ НА ЭКРАНЕ ДИСПЛЕЯ. ТЕКСТЫ СООБЩЕНИЙ ОПЕРАТОРУ ПРИ-
ВЕДЕНЫ В РАЗДЕЛЕ 5 "СООБЩЕНИЯ ОПЕРАТОРУ" НАСТОЯЩЕГО ДОКУМЕНТА.
- 8 -
00001-06 34 01
н
4. РЕЖИМь РАБОТЫ УЧПУ
4.1. ОПИСАНИЕ ПУЛЬТА УЧПУ
ПУЛЬТ УЧПУ РАСПОЛОЖЕН НА ЛИЦЕВОЙ СТОРОНЕ СТОЙКИ УЧПУ И ПО-
КАЗАН НА РИС. 1 .
НА ПУЛЬТЕ УЧПУ РАСПОЛОЖЕНЫ СИМВОЛоНЫЙ ДИСПЛЕЙ (ЕЛОК ОТОБРАЖЕ-
НИЯ СИМВОЛЬНОЙ ИНФОРМАЦИИ, КЛАВИАТУРА И ПУЛЫ' КОРРЕКЦИИ.
ДИСПЛЕЙ ИСПОЛЬЗУЕТСЯ ДЛЯ ФОРМИРОВАНИЯ РАЗЛИЧНЫХ ВИДОВ СИМВОЛЬ-
НОЙ ИНДИКАДИИ.ОТРАЖАВДЕЙ СОСТОЯНИЕ УЧПУ И СТАНКА,И ДРУГОЙ ИНФОРМА-
ЦИИ, СВЯЗАННОЙ С РАБОТОЙ ОПЕРАТОРА.
КЛАВИАТУРА СОСТОИТ ИЗ ЧЕТЫРЕХ ГРУПП КЛАВИШ:
- ПЕРВАЯ ГРУППА СОДЕРЖИТ КЛАВИШИ СИМВОЛОВ ЛАТИНСКИХ БУКВ И
ПРЕДНАЗНАЧЕНА ДЛЯ ФОРМИРОВАНИЯ ТЕКСТА УПРАВЛЯЮЩИХ ПРОГРАММ ИЛИ ВО-
МАНД;
- ВТОРАЯ ГРУППА СОСТОИТ ИЗ СИМВОЛОВ ЦИФР И ЗНАКОВ И ПРЕДНАЗ-
НАЧЕНА ДЛЯ ФОРМИРОВАНИЯ ТЕКСТА УП И ЗАДАНИЯ ЧИСЛОВЫХ ВЕЛИЧИЯ ИЛИ
КОМАНД;
- ГРУППА СПЕЦИАЛЬНЫХ КЛАВИШ;
- ГРУППА РЕЖИМНЫХ КЛАВИШ.
ПУЛЬТ КОРРЕКЦИИ СОДЕРЖИТ ДВА ПЕРЕКЛЮЧАТЕЛЯ-
- ПЕРЕКЛЮЧАТЕЛЬ КОРРЕКЦИИ ПОДАЧИ НА 0 20 40 50 60 СО 80 90
110 120 ПРОЦЕНТОВ ОТ ЗАДАННОЙ ВЕЛИЧИНЫ ПО АДРЕСУ F,КОТОРАЯ ПРИНИ-
МАЕТСЯ ЗА 100 X.
- ПЕРЕКЛЮЧАТЕЛЬ КОРРЕКЦИИ ОБОРОТОВ ШПИНДЕЛЯ НА 40 50 60 70 80
90 100 120 130 140 ПРОЦЕНТОВ ОТ ЗАДАННОЙ ВЕЛИЧИНЫ ПО АДРЕСУ S,КО-
ТОРАЯ ПРИНИМАЕТСЯ ЗА ICO X.
ДЛЯ СИГНАЛИЗАЦИИ О НАПРЯЖЕНИИ ПИТАНИЯ СЛУЖАТ СВЕТОДИОДЫ 1,2,3.
ПРИ ВКЛЮЧЕНИИ ВВОДНОГО АВТОМАТИЧЕСКОГО ВЫКТЛОЧАТЕЛЯ, РАСПОЛЧЖЕН-
НОГО В СТОЙКЕ УЧПУ ЗАГОРАЕТСЯ СВЕТОДИОД 1 - "СЕТЬ".
СВЕТОДИОД 2 ВКЛЮЧАЕТСЯ ПРИ ЗАРЯДКЕ АККУМУЛЯТОРОВ ПИТАНИЯ ПАМЯТИ
С СОХРАНЕНИЕМ ИНФОРМАЦИИ.
ДЛЯ ОТКЛЮЧЕНИЯ УЧПУ СЛУЖИТ КРАСНАЯ КНОПКА "ВЫКЛЮЧЕНИЯ УЧПУ”.
да ВКЛЮЧЕНИЯ УЧТИ’ ПРЕДНАЗНАЧЕНА ЧЕРНАЯ КНОПКА "ВКЛЮЧЕНИЯ
УЧПУ". ПРИ ЕЕ НАЖАТИИ ЗАГОРАЕТСЯ СВЕТОДИОД 3.
В ЗАВИСИМОСТИ ОТ УСТАНОВКИ НА БЛОКЕ УСТАВОК АДРЕСА НАЧАЛЬНОГО
ЗАПУСКА (СМ. "ИНСТРУКЦИЮ ПО СОПРЯЖЕНИЮ’) ВОЗМОЖНЫ ДВА РЕЖИМА ЗАПУС-
КА: С НАЧАЛЬНОЙ ТЕСТОВОЙ ПРОВЕРКОЙ АПЛА. АТНОЙ ЧАСТИ УЧПУ И БЕЗ ТЕС-
ТОВОЙ ПРОВЕРКИ.
ПРИ НАЧАЛЬНОЙ ТЕСТОВОЙ ПРОВЕРКЕ НА ЭКРАНЕ ДИСПЛЕЯ ПОСЛЕ ЕГО
ОЧИСТКИ ПОЯВЛЯЕТСЯ СЛЕДУЮЩИЙ ТЕКСТ:
ПО ГСПЭ 689.5748275.00001-С6 ИЗМ XX
ГДЕ. XX - НОМЕР ИЗМЕНЕНИЯ БМО
YY - НОМЕР ИЗМЕНЕНИЯ ЗА
ПОСЛЕ ЭТОГО НА ЭКРАНЕ ПОЯВЛЯЮТСЯ УКАЗАНИЯ ОПЕРАТОРУ.КОТОРЫЕ ОН
ДОЛЖЕН ВЫПОЛНИТЬ:
ПЕРЕКЛЮЧИТЬ FX
- НУЖНО ПЕРЕКЛЮЧИТЬ КОРРЕКТОР ПОДАЧИ В ПРОИЗВОЛЬ-
НОЕ ПОЛОЖЕНИЕ
U0001-06 34 01
РИС. 1
г 10 -
00001-06 34 01
УСТАНОВИТЬ Fl 00%
- НУЖНО УСТАНОВИТЬ КОРРЕКТОР ПОДАЧИ В ПОЛОЖЕНИЕ
100%
ПРРЕКЛ01П1ГЬ S7
-НУЖНО ПЕРЕКЛЮЧИТЬ КОРРЕКТОР ОБОРОТОВ ШПИНДЕЛЯ
В ПРОИЗВОЛЬНОЕ ПОЛОЖЕНИЕ
УСТАНОВИТЬ S100Z ' . .
-НУЖНО УСТАНОВИТЬ КОРРЕКТОР ОБОРОТОВ ШПИНДЕЛЯ в
ПОЛОЖЕНИЕ 100%.
НАЖАТЬ КЛАВИШУ
-НУЖНО НАЖАТЬ ЛЮБУЮ КЛАВИШУ НА ПУЛЬТЕ УЧПУ
ПОСЛЕ ВТОРО УЧПУ ПЕРЕХОДИТ В РЕЖИМ "ПРЕДНАБОР" С ИНДИКАЦИЕЙ АБ-
СОЛЮТНОГО ПОЛОЖЕНИЯ ОСЕЙ СТАНКА И РАССОГЛАСОВАНИЯ.
В Т ОМ СЛУ^ТАЕ. ЕСЛИ КОРРЕКТОРЫ ПОДАЧИ ИЛИ ОБОРОТОВ ШПИНДЕЛЯ ПОС-
ЛЕ ПЕРЕКЛЮЧЕНИЯ БЫЛИ УСТАНОВЛЕНЫ В ПОЛОЖЕНИЕ 100%,ПЕРЕЙТИ К СЛЕДУ-
ЮЩЕМ!' УКАЗАНИЮ.
ЕСЛИ ПРИ ТЕСТОВОЙ ПРОВЕРКЕ ОБНАРУЖИВАЕТСЯ НЕИСПРАВНОСТЬ,ВЫДАЕТ-
СЯ СООТВЕТСТВУЮЩЕЕ СООВЩЕНИЕ(СМ. П.5"С00НИЕНИЯ ОПЕРАТОРУ"'). И ЦЕНТ-
РАЛЬНЫЙ ПРОЦЕССОР,ЗАГРУЗИВ ПРОГРАММУ "АВС0ЖШЙ ЗАГРУЗЧИК" С АД-
РЕСА 17500,выхода В РЕЖИМ ДИАЛОГА.
ПРИ ЗАПУСКЕ БЕЗ ТЕСТОВОЙ ПРОВЕРКИ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ ТОЛЬКО
ОБОЗНАЧЕНИЕ ПРОГРАММНОГО ОБЕОПЕЧЕК1Я, КОТОРОЕ ПРИСУТСТВУЕТ В ТЕЧЕ-
НИЕ 10 СЕКУНД ПОСЛЕ ЧЕГО УЧПУ ПЕРЕХОДИТ В РЕЖИМ "ПРЕДНАБОР"( АНАЛО-
ГИЧНО ЗАПУСКУ С ТЕСТОВОЙ ПРОВЕРКОЙ).
ПОСЛЕ ЗАПУСКА В ЛЮБОМ СЛУЧАЕ УСТАНАВЛИВАЕТСЯ СЛЕДУЮЩЕЕ СОСТОЯ-
НИЕ УЧЗУ:
G 40
G 54
G 4С (ОТМЕНЕНА)
3 43 (ПОЛОЖИТЕЛЬНАЯ)
G 17 (XY)
G 90 АБСОЛЮТНОЕ)
G ВС (ОТМЕНЕН)
F С
SO
Т О
D О
Н О
R О
Q О
НЕ НАЙДЕНА
ПРОИЗВОЛЬНОЕ, НЕОБХОДИМ
ВЫХОД Е ’’НОЛЬ" СТАНКА.
- ВИД ДВИЖЕНИЯ
- СИСТЕМА КООРДИНАТ
- КОРРЕКЦИЯ НА РАДИУС ИНСТРУМЕНТА -
- КОРРЕКЦИЯ НА ДЛИНУ ИНСТРУМЕНТА -
- ПЛОСКОСТЬ -
ЗАДАНИЕ ПЕРЕМЕЩЕНИЙ
- ПОСТОЯННЫЙ ЦИКЛ
- ВЕЛИЧИНА ПОДАЧИ
- ОБОРОТЫ ШПИНДЕЛЯ
- ГОМЕР ИНСТРУМЕНТА
- НОМЕР КОРРЕКТОРА НА РАДИУС
- ГОМЕР КОРРЕКТОРА НА ДЛИНУ
- КОД ФУНКЦИИ R
- КОД ФУНКЦИИ О
- ПРОГРАММА ДЛЯ ОТРАВ ' 'КИ
- АБСОЛЮТНОЕ ПОЛОЖЕНИЕ ОСЕЙ СТАНКА -
- НОМЕР ПОДПРОГРАММЫ Р
- КОЛИЧЕСТВО ПОВТОРОВ L
НЕ ЗАДАН
НЕ ЗАДАНО
4.2. ОПИСАНИЕ РЕЖИМОВ РАБОТЫ УЧПУ
РАБОТА ОПЕРАТОРА НА ПУЛЬТЕ УЧПУ ЗАВИСИТ ОТ РЕЖИМОВ РАБОТЫ
УСТГОЙСТВА, КОТОРЫЕ ЗАДАЮТСЯ НАЖАТИЕМ РЕЖИМНгчХ КЛАВИШ
НАЗНАЧЕЙЙ КЛАВИШ И КРАТКАЯ ИНФОРМАЦИЯ О НАЗНАЧЕНИИ РЕЖИМОВ
ПРИВОДИТСЯ В ТАБЛ 1.
11
00001-06 34 01
КЛАВИШИ
РЕДАКТИ-
РОВАНИЕ
НАЗВАНИЕ ?
РЕЖИМА !
НАЗВАНИЕ НА !
ЭКРАНЕ
! ОБМЕН ИНФОРМАЦИ- !
• УСТРОЙСТВОМ
ТЕСТ
РЕДАКТИРОВАНИЕ ?
ТЕКСТА УП !
! АВТОНОМНАЯ ПРО-!
! ВЕРКА УЧПУ !
ТЕЕТ
РЕЖИМА
АВТОМАТИ- ! ОТРАБОТКА УП !
ЧЕСКИЙ ! !
ПОИСК
РЕК
ВЫВОД
ТЕСТ
! ПОИСК УП И КАДРА!
ПОИСК ! В ПАМЯТИ УЧПУ !
вывод
! ПРЕДНАБОР !ВВОД С КЛАВИАТУРЫ!
! И ОТРАБОТКА КАДРА!
! ПОЛУАВТОМА-! ПОКАДРОВАЯ ОТ-
.! ТИЧЕСКИЙ ! РАБОТКА УП
ПУСК
СТОП
30001-С6 34 01
рокой, а индикация на
ЭКРАНЕ ПРИНИМАЕТ ВИД, СООТВЕТСТВУЮЩИЙ ЗАДАННОМУ РЕЖИМУ.
РЕЖИМЫ ВЫБИРАЮТ, В ОБЩЕМ СЛУЧАЕ, НЕЗАВИСИМО ОДИН ОТ ДРУГОГО,
КРОМЕ СЛЕДУЮЩИХ ОГРАНИЧЕНИЙ:
- ВО ВРЕМЯ ОТРАБОТКИ ПРОГРАММЫ И ПРИ УСТАНОВКЕ ПОДРЕЖИМА РА-
БОТЫ ПО ИНИЦИАТИВЕ ЭВМ». ПРИ НАЛИЧИИ СВЯЗИ С ЭВМ ВЕРХНЕГО УРОВНЯ)
ДОПУСКАЕТСЯ ЗАМЕНЯТЬ ТОЛЬКО "АВТОМАТИЧЕСКИЙ" РЕЖИМ НА "ПОЛУАВТО-
МАТИЧЕСКИЙ" БЕЖИМ И НАОБОРОТ;
- ПРИ ВВОДЕ УП СКЛАВИАТУРЫ ИЛИ ВЫПОЛНЕНИЯ ВСТАВКИ В ТЕКСТ
УП В РЕЖИМЕ "РЕДАКТИРОВАНИЕ" ДЛЯ СМЕНЫ РЕЖИМОВ НУЖНО ПРЕДВАР (ТЕЛЬ-
НО ОТМЕНИТЬ УКАЗАННЫЕ ПОДРЕЖИМЫ КЛАВИШЕЙ "СПЕЦ".
КАЖДЫЙ ИЗ РЕЖИМОВ РАБОТЫ УЧПУ СОДЕРЖИТ НЕСКОЛЬКО ПОДРЕЖИМОВ,
КОТОРЫЕ ЗАДАЮТСЯ ВЫПОЛНЕНИЕМ ОПРЕДЕЛЕННОЙ ПУЛЬТОВОЙ КОМАНДЫ.
ПУЛЬТОВАЯ КОМАНДА (В ДАЛЬНЕЙШЕМ КОМАНДА; - ЭТО ДОПУСТИМАЯ ДЛЯ
КОНКРЕТНОГО РЕЖИМА ПОСЛЕДОВАТЕЛЬНОСТЬ СИМВОЛОВ, ВЬПОЛНЯИЦАЯСЯ ПО
НАЖАТ ИО КЛАВИШИ "ПУСК” И ВЫЗЫВАВШАЯ ИЗМЕНЕНИЕ СОСТОЯНИЯ УЧПУ.
ПОСЛЕДОВАТЕЛЬНОСТЬ СИМВОЛОВ ДЛЯ ФОРМИРОВАНИЯ КОМАНДЫ НАБИРАЕТСЯ
: ; . ..Дуется во второй строке
СВЕРХУ НА ЭКРАНЕ ДИСПЛЕЯ ЭТА СТРОКА В ДАЛЬНЕЙШЕМ НАЗЫВАЕТСЯ СТРО-
КОЙ НАБОРА.
Ш5?
ПОСЛЕ ВЫПОЛНЕНИЯ КОМАНДЫ В СТРОКЕ НАБОРА ИНДИЦИРУЕТСЯ СИМВО
ЗА ПОСЛЕДНИМ СИМВОЛОМ КОМАНДЫ,ПРИЧЕМ ЛЮБАЯ КЛАВИША (КРОМЕ КЛА-
ВИШИ "ПУСК"), НАЖАТАЯ ПОСЛЕ ВЫПОЛНЕНИЯ КОМАНДЫ ПРИВОДИТ К ОЧИСТКЕ
СТРОКИ НАБОРА И ПОЯВЛЕНИЯ В НЕЙ СИМВОЛА НАЖАТОЙ КЛАВИШИ.
КЛАВИША "ЗБ" ВСЕГДА СТИРАЕТ ПОСЛЕДНИЙ НАБРАННЫЙ СИМВОЛ ИЛИ КО-
МАНДУ.
СПЕЦИАЛЬНЫЕ КЛАВИШИ ВЫЗЫВАЮТ НЕМЕДЛЕННУЮ РЕАКЦИИ- НА ИХ ПАЛАТКЕ,
БЕЗ ИСПОЛЬЗОВАНИЯ КЛАВИШИ "ПУСК".
ВСЕ КОМАНДЫ И РЕАКЦИИ НА СПЕЦИАЛЬНЫЕ КЛАВИШИ ПОДГ-СБНС- РАССМАТ-
РИВАЮТСЯ ДЛЯ КАЖДОГО РЕЖИМА.
ПРИМЕ"’- & ЧИЕ
КОМАНД1- ВЫПОЛНЯЕТСЯ СТОЛЬКО РАЗ, СКОЛЬКО РАЗ НАЖИМАЕТСЯ КЛА-
ВИША "ПУСК". ИСКЛЮЧЕНИЕ СОСТАВЛЯЮТ НЕКОТОРЫЕ КОМАНДЫ РЕЖИМА
"РЕДАКТИРОВАНИЕ”.
4. 3 РЕЖИМ "ВВОД-ВЫВОД"
РЕЖИМ "ВВОД-ВЫВОД" ПРЕДНАЗНАЧЕН ДЛЯ ОБМЕНА ИНФОРМАЦИЕЙ УЧПУ С
РАЗЛИЧНЫМИ ВНЕШНИМИ УСТРОЙСТВАМИ.
ДЛЯ ВЫЗОВА РЕЖИМА "ВВОД-ВЫВОД" НУЖНО НАЖАТЬ КЛАВИШУ -^>
ИА ПУЛЬТЕ УЧПУ, ПРИ ЭТОМ ЧА ЭКРАНЕ ПОЯВИТСЯ ТАБЛИЦА ПОДРЕЖИМОВ
(РИС. 2)
ВЫБОР НУЖНОГО ПОДРЕЖИМА ПРОИЗВОДИТСЯ ПОСЛЕДОВАТЕЛЬНЫМ НАЖАТИЕМ
'(ЛАРИ1’)
-I ПУСК - ПОДРЕЖИМ "ВВОД"
-О ПУСК - ПОДРЕЖИМ "ВЫВОД"
ПРИ ВЫПОЛНЕНА. КОМАНДЫ ВЫБРАННЫЙ ПОДРЕЖИМ УСТАНАВЛИВАЕТСЯ В КО-
МАНДНУЮ СТРОКУ, А НА ЭКРАНЕ ПОЯВЛЯЮТСЯ СОСТБЕГСТВУЩИЕ СПИСКИ ВНЕШ-
НИХ УСТРОЙСТВ, С КОТОРЫМИ ВОЗМОЖНА ДАЛЬНЕЙШАЯ РАБОТА Ю1АВИША "СПЕЦ"
ОТМЕНЯЕТ ВЫБРАННЫЙ ПОДРЕЖИМ И ВОЗВРАЩАЕТ ИНДИКАЦИЮ К ИСХОДНОМУ СО-
СТОЯНИЮ.
11РИМЕЧАНИБ:
1. КЛАВИША -* л В РЕЖИМЕ "ВВОД-ВЫВОД" ИИХ’ЛЬЗУЕТСЯ ДЛЯ ВОСПРО-
00001-06 34 01
ИЗВЕЩЕНИЯ СИМВОЛА ДЕСЯТИЧНОЙ ТОЧЧИ, ПОЭТОМУ ЕЕ ПОВТОРНОЕ НАЖАТИЕ
ВЫЗЫВАЕТ ПОЯВЛЕНИЕ ТОЧКИ В СТРОКЕ НАБОРА.
2. ВСЕ КОМАНДЫ В ЭТОМ РЕЖИМЕ ДОЛЖНЫ ЗАВЕРШАТЬСЯ НАЖАТИЕМ КЛАВИШИ
"ПУСК".
4. 3.1 ПОДРЕЖИМ "ВВОД"
ПОДРЕЖИМ "ВВОД" ПРЕДНАЗНАЧЕН ДЛЯ ЗАНЕСЕНИЯ ИНФОРМАЦИИ В НА-
МЯТЬ УЧПУ, ПОЭТОМУ ДАННЫЙ РЕЖИМ ПРЕДШЕСТВУЕТ ВСЕМ ОСТАЛЬНЫМ
РЕЖИМАМ РАБОТЫ УСТРОЙСТВА.
ИСТОЧНИКАМИ ИНФОРМАЦИИ ДЛЯ УЧПУ МОГУТ БЫТЬ:
- ПУЛЬТ УЧПУ (ПУ);
- ФОТОСЧИТЫВАЮЩЕЕ УСТРОЙСТВО (ФСУ);
- ЭВМ ВЕРХНЕГО РАНГА(ЭВМ).
ПОД ИНФОРМАЦИЕЙ ПОНИМАЕТСЯ СЛЕДУЮЩЕЕ:
- ВЕЛИЧИНА СМЕЩЕНИЙ СИСТЕМЫ КООРДИНАТ (НУЛЕЙ);
- ВЕЛИЧИНА КОРРЕКТОРОВ НА РАЗМЕР ИНСТРУМЕНТА (КОРР.);
‘О
- ВЕЛИЧИНЕ ЛЮФТОВ И НАКОПЛЕННОЙ ПОГРЕШНОСТИ I ПОГР );
- ВЕЛИЧИНЫ КОНСТАНТ СТАНКА И УЧПУ (КОНСГ).
ПРИ ВВОДЕ С ЭВМ ВОЗМОЖЕН Т АКЖЕ ВВОД И РАЗМЕЩЕНИЕ НА ЭКРА-
НЕ ДИСПЛЕЯ СПРАВОЧНИКА ИМЕЮЩИХСЯ ФАЙЛОВ (СПРАЕ.)
ПОСЛЕ ВЫБОРА ПОДРЕЖИМА "ВВОД" НА ИНДИКАЦИИ ПОЯВЛЯЕТСЯ ИНФОРМА-
ЦИЯ, СКАЗАННАЯ НА РИС. 3.
ВЫБОР ИСТОЧНИКА ИНФОРМАЦИИ ОСУЩЕСТВЛЯЕТСЯ
ЖАТИЕМ КЛАВИШ:
- К ПУСК - ВВОД С ПУЛЬТА УЧПУ
ПОСЛЕДОВАТЕЛЬНЫМ НА-
- L ПУСК - ВВОД С ФСУ
- С ПУСК - ВВОД С ЭВМ ВЕРХНЕГО РАНГА
ПРИ ВЫПОЛНЕНИИ КОМАНДЫ НАЗВАНИЕ ВЫБРАННОГО ИСТОЧНИКА ПЕРЕХОДИТ’ В
КОМАНДНУЮ СТРОКУ, А НА ЭКЕ АНЕ ПОЯВЛЯЕТСЯ ТАБЛИЦА ВИДОВ ИНФОРМАЦИИ.
КЛАВИША "СПЕЦ" ОТМЕНЯЕТ ВЫБРАННЫЙ ИСТОЧНИК ИНФОРМАЦИИ И ВОЗВРА-
ЩАЕТ ИНДИКАЦИЮ К ИСХОДНОМ!’ СОСТОЯНИЮ;
4. 3.2. ПОДРЕЖИМ ВВОДА С ПУЛЬТА УЧПУ
ЭТОТ ПОДРЕЖИМ УСТАНАВЛИВАЕТСЯ ПРИ ВЫПОЛНЕНИИ КОМАНДЫ "К ПУСК".
ПРИ ЭТОМ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ ИНДИКАЦИЯ. ПОКАЗАННАЯ НА РИС. 4.
ПОСЛЕДОВАТЕЛЬНОЕ НАЖАТИЕ ЛЮБОЙ ИЗ КЛАВИШ "Z , R , Ь ГТ , "С" Л
КЛАВИШИ "ПУСК” Приводе К УСТАНОВКЕ НУЖНОГО ПОДРЕЖИМА РАБОТЫ.
ДРИ ЭТОМ НАЗВАНИЕ ВИДА ИНФОРМАЦИИ ПЕРЕХОДИТ В КОМАНДНУЮ СТРОКУ,
А ИНДИКАЦИЯ СМЕНЯЕТСЯ СООТВЕТСТВУЮЩЕЙ ЗАДАННОМ? РЕЖИМ-'.
КЛАВИША "СПЕЦ" ОТМЕНЯЕТ ВЫБРАННЫЙ ПОДРЕЖИМ И ВОЗВРАЩАЕТ НА ЭК-
РАН ТАБЛИЦУ РИДОВ ИНФОРМАЦИИ.
- 14 -
00001-06 34 01
ВВОД ВЫВОД
I ВВОД
о вывод
РИС. 2
К ВВиД С ПУ.
l вед с фсу
С ВВОД С ЭВМ
РИС. 3
ВВОД С ПУ.
к
Z ЕВОД НУЛЕЙ
R ВВОД КОРР,
и ВВОД У. ПР.
F ВВОД ПОГР.
С ЕВОД КОЯСТ
РИС. 4
ВВОД У. ПР. С ПУ.
и
N1QOG53GOXDYOZO
РИС. 5
- 15 -
00001-05 34 01
4. 3. 2.1. ВВОД УПРАВЛЯЮЩИХ ПРОГРАММ
ЭТОТ ПОДРЕЖИМ ВЫЗЫВАЕТСЯ ВЫПОЛНЕНИЕМ КОМАНДЫ "U ПУСК”. ПРИ
ЭТОМ В КОМАНДНОЙ СТРОКЕ ПОЯВЛЯЕТСЯ ТЕКСТ (РИС. 5).
НА ОСТАЛЬНЫЕ ЧАСТИ ЭКРАНА ИНДИЦИРУЕТСЯ ПОСЛЕДНИЙ КАДР ПРОГРАММЫ,
ВВЕДЕНОЙ РАНЕЕ. ЕСЛИ В ПАМЯТИ УЧПУ НЕТ ПРОГРАММЫ, ТО ЭКРАН ЧИСТ.
В СЛУЧАЕ, ЕСЛИ ВВОДИТСЯ НОВАЯ ПРОГРАММА, ВВОД СЛЕДУЕТ НАЧИНАТЬ
С НОМЕРА ПРОГРАММЫ, ИНАЧЕ ЕЕ НЕЛЬЗЯ БУДЕТ НАЙТИ ДЛЯ ОТРАБОТКИ,ТАК
КАК УЧПУ МОЖЕТ ИМЕТЬ В ПАМЯТИ 100 РАЗЛИЧНЫХ ПРОГРАММ ОДНОВРЕМЕН-
' ВОПРОС О СТРУКТУРЕ ПРОГРАММЫ РАССМОТРЕН В ДОКУМЕНТЕ "ОПИСАНИЕ
ЯЗЫКА".
НАБИРАЕМЫЕ СИМВОЛЫ ИНДИЦИРУЮТСЯ ПОСТРОЧНО НА ЭКРАНЕ.
ВВОД КАДРА ЗАКАНЧИВАЕТСЯ НАЖАТИЕМ КЛАВИШИ "ПС", ПРИ ЭТОМ КУРСОР
(ГОРИЗОНТАЛЬНАЯ ПОДВИЖНАЯ ЧЕРТА) ПЕРЕМЕЩАЕТСЯ НА НАЧАЛО СЛЕДУЮЩЕЙ
СТРОКИ.
СТИРАЕТ ПОСЛЕДНИЙ ВВЕДЕННЫЙ СИМВОЛ, ОТЛИЧНЫЙ ОТ
ЕСЛИ КАДР ЗАВЕРШЕН СИМВОЛОМ "ПС", ТО ИЗМЕНЕНИЕ ЕГО СОДЕРЖАНИЯ
ВОЗМОЖНО ТОЛЬКО В РЕЖИМЕ "РЕДАКТИРОВАНИЕ".
СЛЕДУЕТ ПОМНИТЬ, ЧТО МАКСИМАЛЬНАЯ ДЛИНА КАДРА СОСТАВЛЯЕТ 128
СИМВОЛОВ, ВКЛЮЧАЯ СИМВОЛ "ПС". (ЭТО - ЧЕТЫРЕ ПОЛНЫЕ СТРОКИ НА ЭК-
РАНЕ) ПРИ НАЖАТИИ 128- ГО СИМВОЛА,ОТЛИЧНОГО ОТ "ПС",СИМВОЛ ИГНОРИ-
РУЕТСЯ
ПРИ ВВОДЕ УПРАВЛЯЮЩИХ ПРОГРАММ РЕЖИМНЫЕ КЛАВИШИ ИМЕЮТ СМЫСЛ
КЛАВИШ СПЕЦИАЛЬНЫХ СИМВОЛОВ ЯЗЫКА МАКРОПРОГРАММИРОВАНИЯ В СООТ-
ВЕТСТВИИ С ТАБЛ. 2.
ВЫХОД ИЗ ЭТОГО ПОДРЕЖИМА
ВИШИ "СПЕЦ".
ОСУЩЕСТВЛЯЕТСЯ ТОЛЬКО ПО НАЖАТИЮ КЛА-
4. 3.2.2. ОБЩИЕ СВЕДЕНИЯ ПО ВВОДУ ВЕЛИЧИН СМЕЩЕНИЙ НУЛЯ,
КОРРЕКТОРОВ НА РАЗМЕР ИНСТРУМЕНТА, ПОГРЕШНОСТЕЙ
И КОНСТАНТ СТАНКА
5Й ИНФОРМАЦИИ. ВВОД
[ »» н
В ЭТИХ РЕЖИМАХ ВВОДЯТСЯ РАЗНЫЕ ВЕЛИЧИНЫ, ОДНАКО ПРИНЦИП РАБОТЫ
НА ПУЛЬТЕ УЧПУ И ОСНОВНЫЕ ПОНЯТИЯ ЯВЛЯЮТСЯ ОБЩИМИ ВО ВСЕХ СЛУЧАЯХ.
ДЛЯ ВВОДА УКАЗАННЫХ ВЕЛИЧИН ИСПОЛЬЗУЕТСЯ ТАБЛИЧНЫЙ СПОСОБ, ПРИ
КОТОРОМ НА ЭКРАНЕ ИНДИЦИРУЕТСЯ ТАБЛИЦА ДАННЫХ, СОСТОЯЩАЯ ИЗ НЕ-
СКОЛЬКИХ СТРОК, НАЗЫВАЕМОЙ В ДАЛЬНЕЙШЕМ СТРАНИЦЕЙ
ЗАДАННОГО ЧИСЛА ПРОИЗВОДИТСЯ В ПОЗИЦИЮ, ОТМЕЧЕННУЮ СИМВОЛОМ
КОТОРЫЙ В ЭТИХ ПОДРЕЖИМАХ ЯВЛЯЕТСЯ КУРСОРОМ.
УПРАВЛЕНИЕ КУРСОРОМ И ВВОДОМ ОСУЩЕСТВЛЯЕТСЯ КОМАНДАМИ,ПРИВЕДЕН-
НЫМИ В ТАБЛ. 3.
ПРИМЕЧАНИЯ:
1. ДОПУСТИМЫЕ ПРЕДЕЛЫ ВЕЛИЧИН ЧИСЕЛ, КОЛИЧЕСТВО СТРАНИЦ ПРИВО-
ДЯТСЯ ДЛЯ КАЖДОГО ПОДРЕЖИМА ОТДЕЛЬНО.
2. ПРИ ВВОДЕ ЧИСЛА КУРСОР АВТОМАТИЧЕСКИ ПЕРЕХОДИТ НА СЛЕДУЮЩУЮ
СТРОКУ
3. СМЕНА СТРАНИЦ ИНДИКАЦИИ ПРИ ПЕРЕМЕЩЕНИИ КУРСОРА ПО СТРОКАМ
ПРОИСХОДИТ АВТОМАТИЧЕСКИ. ИНДИКАЦИЯ СТРАНИЦ ЗАКОЛЬЦОВАНА.
- 16 -
00001-06 34 01
TABJiPOIA 2
! КОМАНДА ! КЛАВИША ИСПОЛНЕНИЯ ! СОДЕРЖАНИЕ !
!----------j-------------------J-------------------------!
+ » ! ПЕРЕМЕЩЕНИЕ КУРСОРА НА !
! ! ! СТРОКУ ВНИЗ I
!——---------1 !---------—------------- 1
! - ! ! ПЕРЕМЕЩЕНИЕ КУРСОРА НА !
! ! ! СТРОКУ ВВЕРХ I
! + F ! к ! ПЕРЕМЕЩЕНИЕ КУРСОРА НА 1
! ! 1Г ! СТРАНИЦУ "ВПЕРЕД" !
!----------! -----------* !--------------—— —------------!
! - F ! ! ПЕРЕМЕЩЕНИЕ КУРСОРА НА !
! ! ! СТРАНИЦУ "НАЗАД" !
!——---------1 !--------------------- -f
» +/- ЧИСЛО! ! ВВОД ЧИСЛА В ПОЗИЦИЮ, !
! ! ! ОТМЕЧЕННУЮ КУРСОРОМ I
!-----------1------------------j------------------------f
! ЗБ ! - ! СТЕРЕТЬ ПОСЛЕДНИЙ ВВЕДЕННЫЙ!
! ! ! СИМВОЛ В СТРОКЕ НАБОРА !
{----------j-----—--------——!----------------------------!
! СПЕЦ ! - ! ВЫЙТИ ИЗ РЕЖИМА !
,----------1-------------------j-------------------------1
! N НОМЕР ! -------к ! УСТАНОВИТЬ КУРСОР НА !
! ! F ! УКАЗАННЫЙ НОМЕР !
7 17 -
00001-06 34 01
4. КОМАНДА ”N” ВЫПОЛНЯЕТСЯ ТОЛЬКО ДТЯ ТЕХ ВИДОВ ИНДИКАЦИИ, ГДЕ
ПРИСУТСТВУЕТ НОМЕР.
4. 3. 2. 3. ВВОД ВЕЛИЧИН КОРРЕКТОРОВ НА РАЗМЕР ИНСТРУМЕНТА
ЭТОТ ПОДРЕЖИМ ВЫЗЫВАЕТСЯ НАЖАТИЕМ КЛАВИШ "R ПУСК", ПОСЛЕ ЧЕГО
ПОЯВЛЯЕТСЯ ИНДИКАЦИЯ, ПОКАЗАННАЯ НА РИС. 6.
В УЧПУ ПРЕДУСМОТРЕНО ИСПОЛЬЗОВАНИЕ 299 КОРРЕКТОРОВ С НОМЕ-
РАМИ ОТ 1 ДО 299. ИХ ЕЛИЧИНЫ ИНДИЦИРУЮТСЯ НА 23 СТРАНИЦАХ ПО. 13
ОТРОК НА КАЭДОЙ С ЛЕВОЙ СТОРОНЫ. НОМЕР В НАЧАЛЕ СТРОКИ ЯВЛЯЕТСЯ НО-
МЕРОМ КОРРЕКТОРА. С ПРАВОЙ СТОРОНЫ НА КАЭДОЙ СТРАНИЦЕ ИНДИЦИРУЕТСЯ
АБСОЛЮТНОЕ ПОЛОЖЕНИЕ. f
ДОПУСТИМЫЕ ВЕЛИЧИНЫ КОРРЕКТОРОВ ЛЕЖАТ В ДИАПАЗОНЕ -
МИНУС 9999.999 - ПЛЮС 9999. 999 ММ.
ВВОД ВЕЛИЧИНЫ КОРРЕКТОРА ОСУЩЕСТВЛЯЕТСЯ С ДЕСЯТИЧНОЙ ТОЧКОЙ,КО-
ТОРАЯ ПОЯВЛЯЕТСЯ ПРИ НАЖАТИИ КЛАВИШИ ' . ТОЧКА РАЗДЕЛЯЕ” ЦЕЛУЮ
И ДРОБНУЮ ЧАСТЬ ЧИСЛА В МИЛЛИМЕТРАХ. ОТСУТСТВИЕ ТОЧКИ ОЗНАЧАЕТ
ВВОД ЧИСЛА В МИЛЛИМЕ' Г РАХ
ВЕЛИЧИНЫ' КОРРЕКТОРОВ ДОСТУПНЫ ПРОГРАММИСТУ ЧЕРЕЗ СИСТЕМНЫЕ
1АМЕТРЫ,. НАЧИНАЯ С &1Э01, КОТОРЫЙ СООТВЕТСТВУЕТ N0001 В ТАБЛ
ВЕЛИЧИН КОРРЕКТОРОВ
ПА-
Elia
ЕСЛИ ВЕЛИЧИНЫ КОРРЕКТОРОВ УЖЕ ИЗВЕСТНЫ, ТО ИХ МОЖНО ВВЕСТИ С
ПОМОЩЬЮ КОМАНД, ОПИСАННЫХ В П. 4.3.2.2. ЕСЛИ ЖЕ ВЕЛИЧИНЫ КОР-
РЕКТОРОВ НА ДЛИНУ НЕ ИЗВЕСТНЫ, ТО ПРЕДЛАГАЕТСЯ СЛЕДУЮЩИЙ СПОСОБ
ИЗМЕРЕНИЯ И ВВОДА ВЕЛИЧИН КОРРЕКТОРОВ НА ДЛИНУ ИНСТРУМЕНТА.
4. 3. 2. 4. СПОСОБ ИЗМЕРЕНИЯ И ВВОДА ВЕЛИЧИН КОРРЕКТОРОВ
НА ДЛИНУ ИНСТРУМЕНТА
!Ш
ПРИВЕДЕННЫЙ НИЖЕ СПОСОБ ИСПОЛЬЗУЕТ ИНДИКА!
ПРИВЕДЕННЫЙ НИЖЕ СПОСОБ ИСПОЛЬЗУЕТ' ИНДИКАЦИЮ "АВС. ПОЛОЖЕНИЕ".
КОТОРАЯ ПОКАЗЫВАЕТ ПОЛОЖЕНИЕ РАБОЧЕГО ОРГАНА СТАНКА В АБСОЛЮТНОЙ
СИСТЕМЕ КООРДИНАТ.
ДЛЯ РАБОТЫ С ДАННЫМ!’ О ПОЛОЖЕНИИ КООРДИНАТ СТАНКА ПРЕДНАЗНАЧЕНЫ
КОМАНДЫ, ПРИВЕДЕННЫЕ В ТАБЛ. 4.
КООРДИНАТА, ИНДИКАЦИЯ ПОЗИЦИИ КОТОРОЙ БЫЛА ОБНУЛЕНА, ОТМЕЧАЕТСЯ
СИМВОЛОМ
ДЛЯ ИЗМЕРЕНИЯ ВЕЛИЧИН КОРРЕКТОРОВ НА ДЛИНУ ИНСТРУМЕНТА НЕОБ-
ХОДИМО ОПРЕДЕЛИТЬ НА СТОЛЕ СТАНКА ПОСТОЯННУЮ ПОЗИЦИЮ, НАПРИМЕР.
УСТАНОВИТЬ МЕРНУЮ ПЛИТКУ ТАК, ЧТОБЫ МОЖНО БЫЛО ПОДВЕСТИ К НЕЙ
ИНСТРУМЕНТ КООРДИНАТОЙ Й .
ДАЛЕЕ ПРОИЗВОДИТЬ ДЕЙСТВИЯ В СЛЕДУЮЩЕЙ ПОСЛЕДОВАТЕЛЬНОСТИ:
1) УСТАНОВИТЬ В ШПИНДЕЛЬ СТАНКА ЭТАЛОННЫЙ ИНСТРУМЕНТ;
2) ОПЕРАЦИЯМИ НА ПУЛЬТЕ СТАНКА ПОДВЕСТИ ТОРЕЦ ЭТАЛОННОГО ИН-
СТРУМЕНТА К МЕРНОЙ ПЛИТКЕ С ДОПУСТИМОЙ ТОЧНОСТЬЮ.
3) КОМАНДОЙ RZ ОБНУЛИТЬ ИНДИКАЦИЮ ПО31С
СИТУАЦИЯ НА СТАНКЕ ИЛЛЮСТРИРУЕТСЯ РИС. 7.
1!1?
4) ОТВЕСТИ ИНСТРУМЕНТ ОТ ПЛИТКИ И ЗАМЕНИТЬ ЕГО НА ДРУГОЙ;
5) ПОДВЕСТИ ИНСТРУМЕНТ К ПЛИТКЕ (РИС. 8);
НА ИНДИКАЦИИ "АБС. ПОЛОЖЕНИЕ" ПОЯВИТСЯ ПОЗИЦИЯ Z1 ПО ОСИ 2,ФАКТИ
ЧЕСКИ ЭТО РАЗНОСТЬ МЕЖДУ ДЛИНОЙ ИНСТРУМЕНТА И ЭТАЛОННОГО ИНСТРУ
МЕ31А.
- 18 -
00001-06 34 01
ВВОД КОРР. С ПУ.
R
N ЗНАЯ АБС. ПОЛОМ
0001=+0000. 000 X +0000.008
0002 +0000.000 Y +0001.022
0003 +0000. 000 X +0000. 432
0004 +0000. 000 А +0000.371
0005 +0000. 000 V +0000. 076
0006 +0000.000 W +0000.132
0007 +ОСОО.ООО
0008 +0000.000
0000 +0000.000
0010 +0000. CW
ООН +0000.000
0012 +0000.000
0013 +0000.000
РИС. 6
- la -
09001-06 34 01
ТАБЛИЦА 4
П/1Й КОМАНДА !
—-!------------!
1. { RX !
! -RX 1
f !
1---------!
2. { RY 1
J -RY 1
1 t
——!-------------I
3. 1 RZ !
! -RZ I
1 ?
——!------------1
4. 1 R4 !
! 1
! -R4 !
t !
----f----------j
5. ! +UX !
1 !
! !
-----1---------j
6. ! -UX t
! J
! f
! 1
-----1---------1
7. । +UY !
----j----------f
8. ! -UY !
----f----------1
9. { +UZ I
----f----------1
10.I -UZ I
----1---------
11. t +04 I
I t
----j----------1
12 .! - 04 I
! f
----1----------f
13.1 +U5 5
! !
-----j---------|
14.1 -05 !
! I
----{---------—!
15.1 +06 !
f f
-----f---------I
16. { -06 1
t I
КЛАВИША ИСПОЛНЕНИЯ I СОДЕРЖАНИЕ !
-------------------f-----------------------------f
f ОБНУЛИТЬ ищдакльда; ПОЗИЦИИ X!
! ВОССТАНОВИТЬ ИНДИКАЦИЮ !
! ПОЗИЦИИ X !
{-----------------------------{
!ОБНУЛИТЬ ИНДИКАЦИЮ ТЮЗА
!ВОССТАНОВИТЬ ИНДИКАЦИЮ
«Ж
! ПОЗИЦИИ Y
t------------------------
{ОБНУЛИТЬ ИНДИКАЦИЮ ПОЗЕ
«SISI
!
!
ВОССТАНОВИТЬ ИНДИКАЦИЮ
ПОЗИ
Я Z
!
Z!
!
!
!--------------------------------------------------------------1
! ОБНУЛИТЬ ИНДИКАЦИЮ ПОЗИЦИИ
! 4-ОЙ КООРДИНАТЕ’
! ВОССТАНОВИТЬ ИНДИКАЦИЮ
{ПОЗИЦИИ 4-ОЙ КООРДИНАТЫ
Ж
Ж
>
{ ЗАПИСАТЬ ЧИСЛО ИЗ ПОЗЕ
J X В ПОЗИЦИЮ, ОТМЕЧЕННУЮ
1 КУРСОРОМ
и
‘ ЗАПИСАТЬ ЧИСЛО, ВЗЯТОЕ С ПРО-1
IТИВОПОЛОЖНЫМ ЗНАКОМ.ИЗ ПОЬИ-1
1 вда х в позж '
I КУРСОРОМ
ад
ОТМЕЧЕННУЮ I
f-------------------------------------f
t ТО ЖЕ. ЧТО И 5, ДЛЯ Y I
t-------------------------------------f
I ТО ЖЕ, ЧТО И 6, ДЛЯ Y ,
I-------------------------------------1
{ ТО ЖЕ, ЧТО И 5, ДЛЯ Z 1
J-------------------------------------f
{ ГО ЖЕ, ЧТО И 6, ДЛЯ Z !
I---------------------------{
! ТО ЖЕ, ЧТО И 5, ДЛЯ 4-ОЙ {
• КООРДИНАТЫ 1
f---------------------------j
1 ТО ЖЕ, ЧТО И 6, ДЛЯ 4-ОЙ 1
{ КООРДИНАТЫ ,
j----------------------------1
1 ТО ЖЕ, ЧТО И 5, ДЛЯ 5-ОИ 1
f КООРДИНАТЫ •
1 ТО ЖЕ, ЧТО И 6, ДЛЯ 5-ОЙ {
1 КООРДИНАТЫ 1
i---------------------------1
{ ТО ЖЕ, ЧТО И 5, ДЛЯ б-ОЙ I
1 КООРДИНАТЫ 1
---------------------------1
ТО ЖЕ, ЧТО И 6, ДЛЯ 6-ОЙ 1
КООРДИНАТЫ 1
- 20 -
00001-06 34 01
6) УСТАНОВИТЬ КУРСОР НА НУЖНЫЙ НОМЕР КОРРЕКТОРА;
7) КОМАНДОЙ "+UZ" ЗАПИСАТЬ ЧИСЛО ИЗ ПОЗИЦИИ Z В КОРРЕКТОР, ОТ-
МЕЧЕННЫЙ КУРСОРОМ;
8) ПОВТОРИТЬ ПК. 4, 5, 6, 7 ДЛЯ СЛЕДУ). _______________
ПОСЛЕ ТОГО, КАК ВСЕ ИНСТРУМЕНТЫ БУДУТ ЗАМЕРЕНЫ, ВОССТАНОВИТЬ ИН-
ДИКАЦИЮ ПОЗИЦИИ Z КОМАНДОЙ "-RZ".
Till
ЕГО ИНСТРУМЕНТА.
ПРИМЕЧАНИЯ:
1. КОРРЕКТОРЫ, ПОЛУЧЕННЫЕ ПРИВЕДЕННЫМ СПОСОБОМ, ПРЕДНАЗНАЧЕНЫ
ДЛЯ ИСПОЛЬЗОВАНИЯ ПО ФУНКЦИИ G43. ЕСЛИ ЖЕ НУЖНЫ ВЕЛИЧИНЫ ДЛЯ ФУНК-
ЦИИ G44, то запись величин нужнс производить Командой ”-uz".
2. ДЛЯ ИЗМЕРЕНИЯ ИНСТРУМЕНТА И ВВОДА ВЕЛИЧИНЫ КОРРЕКТОРОВ МОЖ-
НО ИСПОЛЬЗОВАТЬ КОМАНДЫ, ОТНОСЯЩИЕСЯ К ОСЯМ X И Y, ЕСЛИ НЕОБХО-
ДИМО ИМЕТЬ КОРРЕКЦИЮ И ВДОЛЬ ЭТИХ ОСЕЙ(ДЛЯ СТАНКОВ С НАКЛАДНЫМИ
ГОЛОВКАМИ).
3. ВЕЛИЧИНА КОРРЕКТОРОВ НА РАДИУС ИНСТРУМЕНТА БЕРЕТСЯ РАВ-
НОЙ (ИЛИ ЧУТЬ БОЛЬШЕЙ ДЛЯ ПЕРВОЙ ДЕТАЛИ) РАДИУСА ИНСТРУМЕНТА ПО
РЕЖУЩИМ КРОМКАМ.
4. ЭТАЛОННЫЙ ИНСТРУМЕНТ - ПРИСПОСОБЛЕНИЕ С ОПРАВКОЙ ДЛЯ НА-
СТРОЙКИ КОРРЕКТОРОВ НА ДЛИЛ И РАБОЧИХ СИСТЕМ КООРДИНАТ.
4. 3. 2. 5. ВВОД ВЕЛИЧИН СМЕЩЕНИЙ НУЛЯ КООРДИНАТ
ЭТОТ ПОДРЕЖИМ ВЫЗЫВАЕТСЯ НАЖАТИЕМ КЛАВИШ "Z" "ПУСК", ПОСЛЕ ЧЕ-
ГО ПОЯВЛЯЕТСЯ ИНДИКАЦИЯ ПОКАЗАННАЯ НА РИС. 9.
НА ПЕРВЧЙ СТРАНИЦЕ РАСПОЛАГАЮТСЯ ГРУППЫ ДОПОЛНИТЕЛЬНЫХ СМЕЩЕНИЙ
ПНУЛИ КООРДИНАТ СМ1 И СМ2.
НА СЛЕДУЮЩИХ СТРАНИЦАХ РАСПОЛОГАЮТСЯ ГРУППЫ СМЕЩЕНИЙ НУЛЯ КООР-
ДИНАТ ДЛЯ ФУНКЦИЙ:
G54, G55 - ВТОРАЯ СТРАНИЦА;
G56, G57 - ТРЕТЬЯ СТРАНИЦА;
G58, G59 - ЧЕТВЕРТАЯ СТРАНИЦА.
ДОПУСТИМЫЕ ВЕЛИЧИНЫ СМЕЩЕНИЙ ЛЕЖАТ В ПРЕДЕЛАХ
МИНУС QQQQ QQQ - ГППЛП QQQQ QQQ
ВВОД ВЕЛИЧИН СМЕЩЕНИЙ ОСУЩЕСТВЛЯЕТСЯ С ДЕСЯТИЧНОЙ ТОЧКОЙ, КОТО-
РАЯ ПОЯВЛЯЕТСЯ ПРИ НАЖАТИИ КЛАВИШИ -*> . ТОЧКА РАЗДЕЛЯЕТ ЦЕЛУЮ
И ДРОБНУЮ ЧАСТЬ ЧИСЛА Р МИЛЛИМЕТРАХ. ОТСУТСТВИЕ ТОЧКИ ОЗНАЧАЕТ
ВВОД ЧИСЛА В МИЛЛИМЕТРАХ
ВЕЛИЧИНЫ СМЕЩЕНИЙ НУЛЯ ДОСТУПНЫ ПРОГРАММИСТУ ЧЕРЕЗ СИСТЕМНЫЕ
ПАРАМЕТРЫ, НАЧИНАЯ С &2001, КОТОРЫЙ СООТВЕТСТВУЕТ СМЕЩЕНИЮ ПО ОСИ
X В МАССИ RE СМ1
ДОПОЛНИТЕЛЬНЫЕ’ СМЕЩЕНИЯ СМ1 И СМ2 ПРЕДНАЗНАЧЕНЫ ДЛЯ ОДНО-
ВРЕМЕННОГО СМЕЩЕНИЯ ВСЕХ КООРДИНАТ ЗАГОТОВКИ, ЗАДАННЫХ ПО ФУНКЦИИ
G54 - G59, НА ПОСТОЯННУЮ ВЕЛИЧИНУ.
ЕСЛИ ВЕЛИЧИНЫ СМЕЩЕНИЙ ДЛЯ ЗАДАНИЯ СИСТЕМ КООРДИНАТ ЗАГОТОВКИ
ИЗВЕСТНЫ, ТО ИХ МОЖНО ВВЕСТИ С ПОМОЩЬЮ КОМАНД, ОПИСАННЫХ В
П. 4. 3.2. 2.
ДЛЯ ЗАДАНИЯ СИСТЕМ КООРДИНАТ МОЖНО ИСПОЛЬЗОВАТЬ КОМАНДЫ, ПРИВЕ-
ДЕННЫЕ В ТАБЛ 1.
* 21
00001-06 34 01
00001-С6 34 01
ВВОД НУЛЕЙ С ПУ,
Z
ЗЕАЧ
СМ1Х-+00С0. ООО
Y +0000.000
Z +0000.000
А +0000.000
V +0000.000
W +0000.000
АБС. ПОЛОЖ
X +0000.000
Y +0000.000
Z +0000.000
А +0000.000
V +0000.000
W +0000.000
СМ2Х +0000. 000
Y +0000.000
Z +0000. оос
А +0000.000
V +0000.000
W +0000.000
РИС. 9
- 23 -
□0001-06 34 01
ПРИМЕЧАНИЕ.
ОБОЗНАЧЕНИЯ ДОПОЛНИТЕЛЬНЫХ 4-ОЙ, 5-ОЙ И 6-ОЙ КООРДИНАТ НА РИС. 6,
6,12 И ПОСЛЕДУЮЩИХ ВЗЯТЫ ПРОИЗВОЛЬНО ИЗ ЧИСЛА ДОПУСТИМЫХ. КОНКРЕТНО
КОЛИЧЕСТВО И НАИМЕНОВАНИЯ ДОПОЛНИТЕ. ЯВНЫХ КООРДИНАТ, ВЫСВЕЧИВАЕМЫХ
НА ИНДИКАЦИИ, ОПРЕДЕЛЯЕТСЯ ИСПОЛНЕНИЕМ СТАНКА И ЗАДАЕТСЯ ЧЕРЕЗ
ЭЛЕКТРОАВТОМАТИКУ В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ ПО СОПРЯЖЕНИЮ.
4. 3. 2. 6. СПОСОБ ЗАДАНИЯ СМЕЩЕНИЙ
ПРИ ПОДГОТОчКЕ СТАНКА К ОБРАБОТКЕ ДЕТАЛИ ЧАСТО ТРЕБУЕТСЯ ОПРЕ-
ДЕЛИТЬ ПОЗИЦИЮ НУЛЕВОГО ПОЛОЖЕНИЯ ОСИ Z В РАБОЧЕЙ СИСТЕМЕ КООР-
ДИНАТ.
ДЛЯ ЗАДАНИЯ ЭТОЙ ВЕЛИЧИНЫ РЕКОМЕНДУЕТСЯ ПРОИЗВЕСТИ СЛЕДУЮЩИЕ
ДЕЙСТВИЯ
1) УСТАНОВИТЬ В ШПИНДЕЛЬ СТАНКА ЭТАЛОННЫЙ ИНСТРУМЕНТ;
2) ВЫВЕСТИ КООРДИНАТУ Z В НОЛЬ СТАНКА;
ВОЗНИКШАЯ СИТУАЦИЯ НА СТАНКЕ ПОКАЗАНА НА РИС. 10.
3) ПОДВЕСТИ ЭТАЛОННЫЙ ИНСТРУМЕНТ К ПОВЕРХНОСТИ "О" ДЕТАЛИ;
4) УСТАНОВИТЬ КУРСОР В НУЖНУЮ ПОЗИЦИЮ В ГРУППАХ 054 - G59;
5) КОМАНДОЙ "UZ" ЗАПИСАТЬ ПОЗИЦИЮ ОСИ Z2 (РИС. 11) В ПОЗИЦИЮ
СМЕЩЕНИЯ ОСИ Z , УКАЗАННУЮ КУРСОРОМ (В ГРУППАХ G54 - G59);
ПОЗИЦИЯ Z2 ФАКТИЧЕСКИ БУДЕТ СМЕЩЕНИЕМ ОСИ Z ДЛЯ СОЗДАНИЯ РАБОЧЕЙ
СИСТЕМЫ КООРДИНАТ;
ПРИМЕЧАНИЕ.
ДЛЯ ОСТАЛЬНЫХ ОСЕЙ ДЕЙСТВИЯ МОГУТ БЫТЬ АНАЛОГИЧНЫМИ.
4. 3. 2. 7. ВВОД КОНСТАНТ СТАНКА
ЭТОТ ПОДРЕЖИМ ВЫЗЫВАЕТСЯ ПОСЛЕДОВАТЕЛЬНЫМ НАЖАТИЕМ КЛАВИШ "С
ПУСК", ПОСЛЕ ЧЕГО НА ЭКРАНЕ ПОЯВЛЯЕТСЯ СООТВЕТСТВУЮЩАЯ ИНДИКАЦИЯ
(РИС. 12).
В УЧПУ ПРЕДУСМОТРЕНО ИСПОЛЬЗОВАНИЕ 299 КОНСТАНТ С НОМЕРАМИ
1 - 299, ИХ ВЕЛИЧИНЫ ИНДИЦИРУЮТСЯ НА 23 СТРАНИЦАХ ПО 13 СТРОК В
КАЖДОЙ.
КОСТАНТАМИ СТАНКА МОГУТ БЫТЬ ЧИСЛА С РАЗЛИЧНОЙ РАЗМЕРНОСТЬЮ И
БЕЗРАЗМЕРНЫЕ ВЕЛИЧИНЫ, ПОЭТОМУ ВВОД ЧИСЛОВЫХ ЗНАЧЕНИЙ КОНСТАНТ
ОСУЩЕСТВЛЯЕТСЯ БЕЗ ДЕСЯТИЧНОЙ ТОЧКИ.
ДОПУСТИМЫЕ ВЕЛИЧИНЫ КОНСТАНТ ЛЕЖАТ В ПРЕДЕЛАХ
МИНУС 9999999 - 'ПЛЮС 9999999
ВЕЛИЧИНЫ КОНСТАНТ ДОСТУПНЫ ПРОГРАММИСТУ ЧЕРЕЗ СИСТЕМНЫЕ ПАРА-
МЕТРЫ, НАЧИНАЯ С &3001, КОТОРЫЙ СООТВЕТСТВУЕТ N0001 В ТАБЛИЦЕ ВЕт
ЛИЧИН КОНСТАНТ.
ПРИВЕДЕННЫЕ В ТАБЛ. 5 КОНСТАНТЫ ИМЕЮТ ФИКСИРОВАННЫЙ СМЫСЛ И
ВВОДЯТСЯ В МИКРОНАХ. ’
ВЕЛИЧИНЫ СМЕШЕНИЙ ДЛЯ G30.G31 ВСЕГДА ЗАДАЮТ КООРДИНАТЫ ФИКСИРО-
ВАННОЙ ТОЧКИ ОТНОСИТЕЛЬНО НУЛЯ КООРДИНАТ СТАНКА ПО ДАТЧИКАМ ПОЛО-
ЖЕНИЯ ЕСЛИ ВЕЛИЧИНЫ КОНСТАНТ ИЗВЕСТНЫ, ТО ИХ МОЖНО ВВЕСТИ С ПО-
МОЩЬЮ КОМАНД, ОПИСАННЫХ В Я 4. 3. 2. 2.
КРОМЕ ЭТОГО, МОЖНО ИСПОЛЬЗОВАТЬ КОМАНДЫ, ПРИВЕДЕННЫЕ В ТАБЛ. 4,
НАПРИМЕР, ПРИ ОПРЕДЕЛЕНИИ СМЕЩЕНИЯ АБСОЛЮТНОГО НУЛЯ СТАНКА.
00001-06 34 01
РИС.10
О СТАНКА
О ДЕТнПИ
РИС.11
- 25 -
00001-06 34 01
ВВОД КОНСТ С ПУ.
с
N ЗНАЧ АБС. ПОЛОЙ
0001-0000000 X +0000. ОСО
0002 0000000 Y +0000.000
0003 ОООСООО Z +0000.000
0004 0000000 А +0000.000
0005 0000000 V +0000.000
0006 0000000 W +0000.000
0007 оооооио
0008 0000000
0009 0000000
0010 0000000
0011 0000000
0012 ОСЭОООО
0013 OOOOODO
РИС. 12
00001-05 34 01
НОМЕР !
------f
СОДЕРЖАНИЕ
! СМЕЩЕНИЕ АБСОЛЮТНОГО НУЛЯ КООРДИНАТ СТАНКА ПО ДАТЧИКАМ
• ПОЛОЖЕНИЯ ДЛЯ:
0001 ! X
0002 ! Y
G003 ! Z
0004 ! ЧЕТВЕРТОЙ КООРДИНАТЫ
0005 I ПЯТОЙ КООРДИНАТЫ
0006 ! ШЕСТОЙ КООРДИНАТЫ
0007
0008
0009
СОЮ
ОСИ
0012
0013
0014
0015
• КООРДИНАТЫ ЗОНЫ СМЕНЫ ИНСТРУМЕНТА ПО:
! X
! Z
! ЧЕТВЕРТОЙ КООРДИНАТЕ
’ ПЯТОЙ КООРДИНАТЕ
I ШЕСТОЙ КООРДИНАТЕ
I КООРДИНАТЫ ИЗМЕРИТЕЛЯ ИНСТРУМЕНТА
! X
Z
! ПАРАМЕТРЫ КАЛИБРОВ
0016 !
0017 !
0018 f
0019 !
’3020 I
0021 t
0022 I
0023 !
------j--------------------------------------------——•
• ПОГРЕШНОСТЬ ИЗМЕРИТЕЛЯ ДЕТАЛИ ПРИ ПЕРЕМЕЩЕНИИ
I В +
! В -
. ПО КООРДИНАТЕ
0024 I X
0025 I
0026 ! Y
0027 f
0028 ! Z
0029 I
------1------------------------------------------------
i ПОГРЕШНОСТЬ ИЗМЕРИТЕЛЯ ИНСТРУМЕНТА ПРИ
I ПЕРЕМЕЩЕНИИ В +
I В -
! ПО КООРДИНАТЕ
0030 I X
0031 !
0032 I Y
9033 ! .
0034 J Z
0035 I
------?------------------------------------------------
- 27 -
00001-06 34 01 *
ПРОДОЛЖЕНИЕ ТАБЛ. 5.
JOffiP СОДЕРЖАНИЕ ! _ _ __ _ •
0036 ВЕЛИЧИНЫ СМЕЩЕНИЙ ДЛЯ ФУНКЦИИ G30 I X 1
0037 Y !
0038 Z !
0039 ЧЕТВЕРТОЙ КООРДИНАТЕ t
0040 ПЯТОЙ КООРДИНАТЕ 1
0041 ШЕСТОЙ КООРДИНАТЕ > . ... ।
0042 ВЕЛИЧИНЫ СМЕЩЕНИЙ ДЛЯ ФУНКЦИИ G31 ! X f
0043 Y ' !
0044 Z !
0045 ЧЕТВЕРТОЙ КООРДИНАТЕ 1
0046 ПЯТОЙ КООРДИНАТЕ »
0047 ШЕСТОЙ КООРДИНАТЕ !
0048 СМЕЩЕНИЕ НУЛЯ КООРДИНАТ СТАНКА ОТНОСИТЕЛЬНО НУЛЯ ПО ! ДАТЧИКАМ ПОЛОЖЕНИЯ ! X !
0049 Y I
0050 Z !
0051 ЧЕТВЕРТОЙ КООРДИНАТЕ !
0052 ПЯТОЙ КООРДИНАТЕ !
ооёз ШЕСТОЙ КООРДИНАТЕ !
- 28 -
00001-06 34 01
4. 3. 2. 8. СПОСОБ ПОЛУЧЕНИЯ ВЕЛИЧИНЫ СМЕЩЕНИЯ АБСОЛЮТНОГО
НУЛЯ СТАНКА
ПРИ НАЛАДКЕ КООРДИНАТ СТАНКА ЧАСТО ВОЗНИКАВ1 ЗАДАЧА НАСТРОЙКИ
АБСОЛЮТНОГО НУЛЯ СТАНКА. ПРИ ЭТОМ ИА СТАНКЕ ПОСЛЕ ВЫХОДА Б НОЛЬ ВО-
ЗНИКАЕТ СИТУАЦИЯ (НАЛАЖИВАЕМАЯ КООРДИНАТА Z),ПОКАЗАННАЯ НА РИС. 13.
ДЛЯ ЗАНЕСЕНИЯ ЭТОЙ ВЕЛИЧИНЫ В КОНСТАНТУ НОМЕР 3 НУЖНО ПРОДЕЛАТЬ
СЛЕДУЮЩИЕ ОПЕРАЦИИ:
1) ВЫЙТИ В ПОЛЬ ПО КООРДИНАТЕ Z;
2) ПОДВЕСТИ КООРДИНАТУ В ТОЧКУ S2. ПРИ ЭТОМ НА ИНДИКАЦИИ ПОЗИ-
ЦИИ Z ФАКТИЧЕСКИ ПОЯВИТСЯ ВЕЛИЧИНА Д ;
3) КОМАНДОЙ "+UZ" ПЕРЕПИСАТЬ ПОЗИЦИИ' Z В КОНСТАНТУ 3 (КУРСОР
НУЖНО УСТАНОВИТЬ НА НЕЕ);
ПРИ ЭТОМ КООРДИНАТА Z ПЕРЕМЕСТИТСЯ ЕЩЕ НА ВЕЛИЧИНУ А ХАРАК-
ТЕР "РЯЖЕНИЯ БУДЕТ ТАКИМ ЖЕ КАК И ПРИ ПОЗИЦИОНИРОВАНИИ; РИС. 14);
4) ВЫЙТИ В НОЛЬ W) КООРДИНАТЕ Z. ПОСЛЕ ЭТОГО КООРДИНАТА ОКА-
ЖЕТСЯ В ТОЧКЕ S2.
ига
ПРИМЕЧАНИЯ:
1. ДЛЯ ИСЕНЮЧЕНИЯ СБОЯ ПРИВОДА ПРИ ВВОДЕ ДАННЫХ В КОНСТАНТЫ,
ФЛАЖКИ ВЫХОДА В НОЛЬ НУЖНО УСТАНОВИТЬ ТАКИМ ОБРАЗОМ, ЧТОБЫ BE •
ЛИЧИЬА НЕ ПРЕВЫШАВ 2 ММ.
2. КОНСТАНТЫ 48-53 МОЖНО ВВЕСТИ С ПОМОЩЬЮ ОПЕРАЦИЙ, АНАЛОГИЧНЫХ
ВВОДУ СМЕЩЕНИЙ НУЛЯ КООРДИНАТ(П. 4. 3 2. 5.).
4. 3. 2. 9. ВВОД ПОГРЕШНОСТЕЙ
ЭТОТ ПОДРЕЖИМ ВЫЗЫВАЕТСЯ НАЖАТИЕМ КЛАВИШ ”F ПУСК", ПРИ ЭТОМ НА
ЭКРАНЕ ПОЯВЛЯЕТСЯ ИНДИКАЦИЯ (РИС. 15).
ПЕРЕД РАБОТОЙ В ЭТОМ ПОДРЕЖИМЕ НЕОБХОДИМО ОЗНАКОМИТЬСЯ С
ПРИЛОЖЕНИЕМ 2 - МЕТОДИКОЙ ИЗМЕРЕНИЯ И ВВОДА ВЕЛИЧИН КОРРЕКЦИИ
ЛОФТА И НАКОПЛЕННОЙ ПОГРЕШНОСТИ ДЛЯ СТАНКОВ С УЧПУ 2042-65.
ИЙЮРМАЩ'Я ДЛЯ ВВОДА РАСПОЛАГАЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ.
1ЕРВАЯ СТРАНИЦ/) - ДАННЫЕ КООРДИНАТЫ X
ВТОРАЯ СТРАНИЦА - ДАННЫЕ КООРДИНАТЫ У
ТРЕТЬЯ СТРАНИЦА - ДАННЫЕ КООРДИНАТЫ Z
ЧЕТВЕРТАЯ СТРАНИЦА - ДАННЫЕ 4-ОЙ КООРДИНАТЫ
ПЯТАЯ СТРАНИЦА - ДАННЫЕ 5-ОЙ КООРДИНАТЫ
ШЕСТАЯ СТРАНИЦА - ДАННЫЕ 6-ОЙ КООРДИНАТЫ
СЕДЬМАЯ - СТО ПЯТИДЕСЯТАЯ - 1950 КОМПЕНСАТОРОВ ПОГРЕШНОСТЕЙ.
ВЕЖЧИНг. ЛЮФТА,ШАГА КОМПЕНСАЦИИ,КОМПЕНСАТОРОВ ВВОДЯТСЯ В МИКРО-
НАХ В СЛЕДУЮЩИХ ПРЕДЕЛАХ
ЛЮФ.' О - 0,255 ММсГРАД)
ШАГ - 0 - 30,267 ММ(ГРАД)
КОМПЕНСАТОР МИНУС 0,127 - ПЛЮС 0,127 ММЧГРАД)
ВЕЛИЧИНЫ БАЭ ЗАДАЮТСЯ В ПРЕДЕЛАХ 1 - 1950.
ДЛЯ ВВОДА ВЕЛИЧИН И УПРАВЛЕНИЯ КУРСОРОМ НУЖНО ПОЛЬЗОВАТЬСЯ
КОМАНДАМИ, ОПИСАННЫМИ В П. 4. 3.2. 2.
ПРИ ПЕРЕХОДЕ КУРСОРА НА ПЯТУЮ СТРАНИЦУ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ
ИНДИКАЦИЯ ВЕЛИЧИЕ КОМПЕНСАТОРОВ ( РИС. 16). В ЭТОМ СЛУЧАЕ МОЖНО
ПОЛЬЗОВАТЬСЯ КОМАНДОЙ "N" ДЛЯ ПОИСКА НОМЕРА КОМПЕНСАТОРА.
- 2У -
OuOOl-Сб 34 01
ГОЕ S1-НОЛЬ СТАНКА ПО ДАТЧИКУ ПОЛОЖЕНИЯ
Si-ИСТИННЬЙ НОЛЬ СТАНКА
Л -СПЕШЕНИЕ АБСОЛЮТНОГО НУЛЯ СТАНКА
РИС.13
ГДЕ 83-П03ИИИЯ ОСИ Z ПОСЛЕ ВВОДА
РИС.14
00001-06 34 01
ВВОД ПОГР. С ПУ.
F
ЗНАЧ АВС. ПОЛСЖ
ЛЮРГХ-00000 X +0000. 000
ШАГ ОООСО Y +0000. 000
ВАЗАО 00000 Z +0000.000
БАЗА- 00000 А +0000.000
БАЗА+ 00000 V +OOOG.COO
V +0000. СОЗ
РИС. 15
ВВОД ПОГР. С
+F
N ЗНАЧ
0001-+000
0002 +600
0003 +300
0304 +000
0005 +000
0006 +000
0007 +000
0008 *030
0009 +000
0010 +000
иО11 +000
0012 +600
0013 +000
ПУ.
АБС. поен»
X +0000.000
Y +0000.000
Z +0000.000
А +0000.000
V +0000.000
W +0000.000
РИС. 16
- 31 -
00001-06 34 01
ПРИМЕЧАНИЕ.
4-АЯ, 5-АЯ, 6-АЯ СТРАНИЦЫ ИНФОРМАЦИИ ПРИСУТСТВУЮТ ПРИ НАЛИЧИИ НА
СТАНКЕ 4-ОЙ,5-ОЙ,6-ОЙ КООРДИНАТЫ СООТВЕТСТВЕННО. В ПРОТИВНОМ СЛУЧАЕ
ПОСЛЕ 3-ЕЙ СТРАНИЦЫ СЛЕДУЕТ 7-АЯ
4. 3. 3. ПОДРЕЖИМ ВВОДА С ПЕРФОЛЕНТЫ
ЭТОТ ПОДРЕЖИМ ВЫЗЫВАЕТСЯ НАЖАТИЕМ КЛАВИШ "L ПУСК" ПРИ ВЫБОРЕ
ИСТОЧНИКА ИНФОРМАЦИИ. ПРИ ЭТОМ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ ТАБЛИЦА ВИДОВ
ИНФОРМАЦИИ (РИС. 17).
ВИД ИНФОРМАЦИИ ВЫБИРАЕТСЯ НАЖАТИЕМ КЛАВИШИ ИЗ ТАБЛИЦЫ И, ЗАТЕМ,
КЛАВИШИ "ПУСК". ПРИ ЭТОМ НАЗВАНИЕ ВИДА ИНФОРМАЦИИ ПЕРЕХОДИТ В
КОМАНДНУЮ СТРОКУ, А НА ОСТАЛЬНОЙ ЧАСТИ ЭКРАНА НЕТ НИКАКОЙ ИНФОРМА-
ЦИИ. В ЭТОМ СОСТОЯНИИ УЧПУ ГОТОВО К ПРИЕМУ ЗАДАННОЙ ИНФОРМАЦИИ С
ПЕРФОЛЕНТЫ.
КЛАВИША "СПЕЦ" ВОЗВРАЩАЕТ ИНДИКАЦИЮ К ИСХОДНОМУ СОСТОЯНИЮ.
а НАЧИНАЕТСЯ ПРИ ПОСЛЕДОВАТЕЛЬНОМ НАЖАТИИ КЛАВИШ "Р ПУСК"
Р) И ЗАКАНЧИВАЕТСЯ ПОСЛЕ СЧИТЫВАНИЯ "% ПС". ПРИ ЭТОМ НА
ЭКРАНЕ ВЫДАЕТСЯ СООБЩЕНИЕ "КОНЕЦ ВВОДА-ВЫВОДА".
ПРОЦЕСС СЧИТЫВАНИЯ ИНФОРМАЦИИ МОЖНО ОСТАНОВИТЬ. НАЖАВ КЛАВИШУ
"СТОП’.
ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ НУЖНО ВЫПОЛНИТЬ СЛЕДУЮЩИЕ ОПЕРАЦИИ:
- ВКЛЮЧИТЬ ФСУ, РАСПОЛОЖЕННОЕ ЗА ПАНЕЛЬЮ ПУЛЕ ТА;
- УСТАНОВИТЬ В ФСУ ПОДГОТОВЛЕННУЮ ЛЕНТУ;
- ВКЛЮЧИТЬ ЭЛЕКТРОДВИГАТЕЛЬ ПОДМОТКИ ЛЕНТЫ(ШИ НЕОБХОДИМОСТИ);
- ВКЛЮЧИТЬ ЭЛЕКТРОМАГНИТ 'ПРИЖИМА ЛЕНТЫ.
ПРИМЕЧАНИЯ-
1. ВЫХОД ИЗ ПОДРЕЖИМА ВОЗМОЖЕН ПОСЛЕ ОКОНЧАНЬЯ ВВОДА ИЛИ ОСТА-
НОВА КЛАВИШЕЙ "СТОП’.
2. НЕ ДОПУСКАЕТСЯ ПРОИЗВОЛЬНОЕ МАНИПУЛИРОВАНЬЕ КЛАВИАТУРОЙ ВО
ВРЕМЯ ВВОДА.
3. ПРИ ВВОДЕ ПРОИСХОДИТ КОНТРОЛЬ ПО ЧЕТНОСТИ КАЖДОГО СИМВОЛА НА
ПЕРФОЛЕНТЕ. ЕСЛИ КОЛИЧЕСТВО ОТВЕРСТИЙ НЕЧЕТНОЕ, ТО ПРОИСХОДИТ ОСТА-
НОВ И ВЫДАЕТСЯ СООБЩЕНИЕ "СБОЙ". СЧИТАННЫЙ КАДР ПРИ ЭТОМ В ПАМЯТЬ
УЧПУ НЕ ВВОДИТСЯ
4. 3. 3.1. ОБЩИЕ ТРЕБОВАНИЯ К ПОДГОТОВКЕ ПЕРФОЛЕНТЫ
ПЕРФОЛЕНТА ВСЕГДА ДОЛЖНА ЗАКАНЧИВАТЬСЯ СИМВОЛОМ "X",ЗАТЕМ "ПС",
КОТОРЫЕ ВОСПРИНИМАЮТСЯ УЧПУ КАК КОНЕЦ ЛЕНТЫ. ПРИ СЧИТЫВАНИИ "%"
ВВОД ПРЕКРАЩАЕТСЯ И ВЫДАЕТСЯ СООБЩЕНИЕ "КОНЕЦ BEОДА-ВЫВОДА".
ПРИМЕЧАНИЕ:
ЕСЛИ ВВОД БЫЛ ОСТАНОВЛЕН КЛАВИШЕЙ "СТОП’,ТС ЧАСТЬ ИНФОРМАЦИИ,
ВВЕДЕННАЯ ДО ОСТАНОВА,ЗАРЕГИСТРИРУЕТСЯ И БУДЕТ ДОСТУПНА ДЛЯ ОПЕРА-
ТОРА. .
- 32 -
00001-06 34 G1
4. 3. 3. 2. ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА УПРАВЛЯ
ПРОГРАММ И ПОДПРОГРАММ
ПРИ ВВОДЕ НЕ ДЕЛАЕТСЯ НИКАКОЙ РАЗНИЦЫ МЕВДУ ПРОГРАММАМИ И ПОД-
ПРОГРАММАМИ, ПОЭТОМУ НА ПЕРФОЛЕНТЕ ОНИ МОГУТ РАСПОЛАГАТЬСЯ В
ПРОИЗВОЛЬНОМ ПОРЯДКЕ. ОДНАКО, РЕКОМЕНДУЕТСЯ ОБЪЕДИНЯТЬ ПРОГРАММЫ
И ПОДПРОГРАММЫ В ДВЕ РАЗЛИЧНЫЕ ГРУППЫ- ЭТО ОБЛЕГЧИТ РЕДАКТИРОВАНИЕ
ПОСКОЛЬКУ ИНФОРМАЦИЯ В ПАМЯТИ УЧПУ РАСПОЛОГАЕТСЯ В ПОРЯДКЕ ВВОДА.
В ЭТОМ СЛУЧАЕ, ПЕРФОЛЕНТА МОЖЕТ ВЫГЛЯДЕТЬ КАК НА РИС. 18.
ПРИМЕЧАНИЕ,
ТЕКСТЫ УП И УПП ДОЛЖНЫ ГОТОВИТЬСЯ ПО ПРАВИЛАМ, ПРИВЕДЕННЫМ В
ДОКУМЕНТЕ 00001-06 35 01 "ПРОГРАММИРОВАНИЕ УПРАВЛЯЮЩИХ ПРОГРАММ.
ОПИСАНИЕ ЯЗЫКА".
4. 3.3. 3. ПОДГОТОВКА ПЕРФОЛЕН! Ы ДЛЯ ВВОДА КОРРЕКТОРОВ
И СМЕЩЕНИЙ НУЛЯ
ФОРМАТ ИНФОРМАЦИИ НА ПЕРФОЛЕНТЕ ДОЛЖЕН БЫТЬ СЛЕДУЮЩИМ:
НОМЕР - ВЕЛ/ЧИНА
ПРИ ЭТОМ НОМЕРА 1-48 СООТВЕТСТВУЮТ НЕ ТОЛЬКО НОМЕРАМ КОРРЕК-
ТОРОВ, НО И СМЕЩЕНИЯМ БУЛЯ В ЗАВИСИМОСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ 6.
ПРИМЕР:
НЕОБХО,
НЕОБХОДИМО ПОДГОТОВИТЬ ЛЕНГУ ДЛЯ ВВОДА СМЕЩЕНИЙ НУЛЯ ПО 054, 059
НА ВЕЛИЧИНЫ 40, МИНУС 50-4, 100.01, 200, МИНУС 60.8, 90, 110, О ММ.
N13 - 40 ПС
N14 - -50.4 ПС
N15 - 100. 01 ПС
N16 - 200 ПС
N43 - -60. 8 ПС
N44 - 90 ПС
N45 - 110 ПО
N46 - О ПС
X ПС
ПОСЛЕ ВВОДА ТАКОЙ ПЕРФОЛЕНТЫ ЧИСЛОВЫЕ ДАННЫЕ РАЗМЕСТЯТСЯ ПО СО-
ОТВЕТСТВУЮЩИМ АДРЕСАМ ФУНКЦИЙ G54, G59.
ЭТИ ЖЕ ДАННЫЕ С ЭТОЙ ЖЕ ЛЕНТЫ МОГУТ ВВОДИТЬСЯ И КАК ВЕЛИЧИНЫ
КОРРЕКТОРОВ. ПРИ ТОМ РАЗМЕСТЯТСЯ ОНИ ПО СООТВЕТСТВУЮЩИМ НОМЕРАМ.
ПРИМЕЧАНИЯ-
1. ВЕЛИЧИНЫ ВВОДЯТСЯ С ДЕСЯТИЧНОЙ ТОЧКОЙ.
2. ВЕЛИЧИНЫ НОМЕРОВ НЕ ДОЛЖНЫ ПРЕВЫШАТЬ ЗНАЧЕНИЙ:
ДЛЯ СМЕЩЕНИЙ - 48
ДЛЯ КОРРЕКТОРОВ - 299
- 32 -
00001-06 34 01
ВВОД С <КУ
L
Z ВВОД НУЛЕЙ
R ВВОД КОРР.
и ВВОД У. ПР.
F ВВОД ПОГР.
С ВВОД конст
РИС. 17
ХПС: 01 ТЕКСТ УЛ N М2 ПС : 03 ТЕКСТ УП N М2 ПС
: 04 ТЕКСТ УП N М2 ПС : 60 ТЕКСТ УПП N М99 ПС : 90 ТЕКСТ УПП
N М99 ПС 4 ПС
----------------------- *
РИС. 18
00001-06 34 01
ТАБЛИЦА 6
N П/П ! СМЕЩЕНИЕ ’ ! г 1 КОРРЕКТОР
1 ! CM1 X 1 - 1
2 ! Y 1 2
3 ! Z 1 2
4 ! ЧЕТВЕРТАЯ КООРДИНАТА 1. 4
5 ! ПЯТАЯ КООРДИНАТА ( 5
6 ! ШЕСТАЯ КООРДЧНАТА 1 6
7 ! СМ2 X 1 7
8 f Y 1 8
9 ! Z 1 9
10 ! ЧЕТВЕРТАЯ КООРДИНАТА ( 10
11 ! ПЯТАЯ КООРДИНАТА И
12 ! ШЕСТАЯ КООРДИНАТА 12
13 t 054 X 13
14 ! Y 14
15 ! Z 15
16 ! ЧЕТВЕРТАЯ КООРДИНАТА 16
17 ! ПЯТАЯ КООРДИНАТА 17
18 f ШЕСТАЯ 1Ю0РДИНАТА 18
19 ! G55 X 19
20 ! Y 20
21 ! Z 21
22 ! ЧЕТВЕРТАЯ КООРДИНАТА 22
23 ! ПЯТАЯ КООРДИНАТА 23
24 t ШЕСТАЯ КООРДИНАТА 24
25 ! 056 X 25
26 ! Y 26
27 ! Z 27
23 ! ЧЕТВЕРТАЯ КООРДИНАТА 28
29 ! ПЯТАЯ КООРДИНАТА 29
30 t ШЕСТАЯ КООРДИНАТА 30
31 ! G57 X 31
32 f Y 32
33 f Z 33
34 ! ЧЕТВЕРТАЯ КООРДИНАТА 34
35 1 ПЯТАЯ КООРДИНАТА 35
36 ! ШЕСТАЯ КООРДИНАТА 36
37 ! С58 X 37
38 ! Y 38
39 f Z 39
40 1 ЧЕТВЕРТАЯ КООРДИНАТА 40
41 ! ПЯТАЯ КООРДИНАТА 41
42 ! ШЕСТАЯ КООРДИНАТА
43 I G59 X . 43
14 ! Y 44
45 ! Z 45
46 ! ЧЕТВЕРТАЯ КООРДИНАТА 46
47 t 1ЯГАЯ КООРДИНАТА 47
48 ! i ШЕСТАЯ КООРДИНАТА 48 •
299 t ♦ • 299
00001-06 34 01
4.3. 3. 4. ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА КОНСТАНТ
- fl
ФОРМАТ ИНФОРМАЦИИ НА ПЕРФОЛЕНТЕ ДиЛЖЕН БЫТЬ СЛЕДУКСЖ
НОМЕР КОНСТАНТЫ - ВЕЯРМНА ПС
НОМЕР КОНСТАНЫ НЕ ДОЛЖЕН ПРЕВЫШАТЬ 299.
ВЕЛИЧИНА КОНСТАНТ ВВОДИТСЯ БЕЗ ДЕСЯТИЧНОЙ ТОЧКИ.
ИНФОРМАЦИЮ ДЛЯ ВЫВОДА НА ПЕРФОЛЕНТУ МОЖНО ПОДГОТОВИТЬ АНАЛОГИЧ-
НО ПРИМЕРУ П. 4.3.3.3.
4.3. 3. Б. ПОДГОТОВКА ПЕРФОЛЕНТЫ ДЛЯ ВВОДА ПОГРЕШНОСТЕЙ.
ДЛЯ ВВОДА ВЕЛИЧИН ЛЮФТОВ ИНФОРМАЦИЯ НА ЛЕНГЕ ДОЛЖНА ИМЕТЬ
СЛЕДУЮЩИЙ ФОРМАТ:
• • 1 к- _
L1 - ВЕЛИЧИНА ПС - ЗАДАЕТСЯ ВЕЛИЧИНА ЛЮФТА ПО КООРДИНАТЕ X
L2 - ВЕЛИЧИНА ПС - ЗАДАЕТСЯ ВЕЛИЧИНА ЛЮФТА ПО КООРДИНАТЕ У
L3 - ВЕЛИЧИНА X - ^ЛАЕТСЯ ВЕЛИЧИНА ЛЮФТА ПО КООРДИНАТЕ Z
L4 - ВЕЛИЧИНА ПС - ЗАДАЕТСЯ ВЕЛИЧИНА ЛЮФТА ПО ЧЕТВЕРТОЙ ОСИ
ВЕЛИЧИНА ДАТА КОМПЕНСАЦИИ И НОМЕРА БАЗ ЗАДАЮТСЯ ПО ГРУППАМ ДЛЯ
КАЖДОЙ КООРДИНАТЫ В СЛЕДУЮЩЕМ ФОРМАТЕ:
«III 53388 ПС X ПС ПС
S2 - Н4 ” ПС ПС ПС ПС
1111 X X X' X
S4 - В10 - В11 - В12 - X X X X
S5- R3- В14- В1Б- X X X X
S6- В16- В17- В18- X X X X
00001-06 34 01
ГДЕ 31 - ШАГ ПО КООРДИНАТЕ X
В1 - "БАЗА О” 1Ю КООРДИНАТЕ X
Й2 - "БАЗА -" ПО КООРДИНАТЕ X
ВЗ - "БАЗА +" ПО КООРДИНАТЕ X
И Т. Д.
ВВОД ВЕЛИЧИНЫ КОМПЕНСАТОРОВ ОСУЩЕСТВЛЯЕТСЯ В СЛЕДУЮЩЕМ ФОРМАТЕ:
N НОМЕР КОМПЕНСАТОРА = ВЕЛИЧИНА ПС
ГДЕ НОМЕР МОЖЕТ ПРИНИМАТЬ ЗНАЧЕНИЕ ОТ’ 1 ДО 195Q, ВЕЛИЧИНА ОТ МИНУС
0,127 ДО ПЛЮС 0,127 ММ(ГРАД).
ПРИМЕР: ТРЕБУЕТСЯ ЗАДАТЬ ВЕЛИЧИНУ ЛИСТА 115 МКМ ПО КООРДИНАТЕ 2,
БАЗЫ 1, 200, 681, И ШАГ 6000 МКМ ПО КООРДИНАТЕ X
S1 - 6000 ПС
В2 - 1 ПС
В1 - 200 ПС
ВЗ - 681 ПО
L3 - 115 1Ю
X ПС
ПРИМЕЧАНИЯ:
1. ВЕЛИЧИНА ЛЮФТА О - 0.225 ММСГРАД).
2. ВЕЛИЧИНА ШАГА 0 - 30,267 ММСГРАД).
3. НОМЕР ( ДЛЯ БАЗЫ ) 1 1950.
4. ВЕЛИЧИНА КОМПЕНСАТОРА МИНУС 0,127 - ПЛЮС 0,127 ММ(ГРАД).
4.3. 4. ПОДРЕЖИМ ВВОДА С ЭВМ ВЕРХНЕГО РАНГА
УСЛОВИЯ РАБОТЫ В ЭТОМ ПОДРЕЖИМЕ ОПИСАНЫ В ДОКУМЕНТЕ "ИНСТРУКЦИЯ
ПО ОРГАНИЗАЦИИ СОПРЯЖЕНИЯ УЧПУ С ЭВМ ВЕРХНЕГО РАНГА". ДАННЫЙ ПОД-
РЕЖИМ В COOT АВ ВАЗОВЫХ ФУНКЦИЙ УЧПУ НЕ ВХСДИТ, ЕГО РЕАЛИЗАЦИЯ ПРО-
ИЗВОДИТСЯ ПО ОТ ДЕЛЬЮМУ ДОГОВОРУ.
4.3. 5. ПОДРЕЖИМ "ВЫВОД1
ПОДРЕЖИМ "ВЫВОД" ПРЕДНАЗНАЧЕН ДЛЯ ВЫВОДА ИНФОРМАЦИИ ИЗ УЧПУ ЧА
ГМЛАНЫЕ ВНЕШНИЕ УСТРОЙСТВА.
ТАКИМИ ВНЕШНИМИ УСТРОЙСТВАМИ МОГУТ БЫТЬ:
- ПЕРФОРАТОР (ПЕРФ);
- ЭВМ ВЕРХНЕГО РрНГА (ЭВМ).
ВОЗМОЖНЫЕ ВИДЫ ИНФОРМАЦИИ АНАЛОГИЧНЫ УКАЗАННЫМ В П. 4. 3.1. ПРИ
ВВОЧДЮ. КРОМЕ ТОГО ПРИ ВЫВОДЕ' НА ЭВМ ИМЕЕТСЯ ТАКЖЕ ВОЗМОЖНОСТЬ "СТИ-
РАНИЯ" ФАЙЛОВ (CTflP.) .ИМЕЮЩИХСЯ НА ЭТИХ УСТРОЙСТВАХ
ПОСЛЕ ВЫБОРА ПОДРЕЖИМА "ВЫВОД" НА ИНДИКАЦИИ ПОЯВЛЯЕТСЯ СООТВЕТ-
СТВУЮЩАЯ ИНФ0РМАЦИЖРИС.21).
ВЫБОР ВНЕШНЕГО УСТРОЙСТВА ОСУЩЕСТВЛЯЕТСЯ ПОСЛЕДОВАТЕЛЬНЫМ НАЖА-
ТИЕМ КЛАВИШ
L ПУСК - ВЫВОД НА ПЕРФОРАТОР
С ПУСК - ВЫВОД НА ЭВМ ВЕРХНЕГО РАНГА
00001-06 34 01
ПРИ ВЫПОЛНЕНИИ КОМАНДЫ НАЗВАНИЕ ВНЕШНЕГО УСТРОЙСТВА ПЕРЕХОДИТ В
КОМАНДНУЮ СТРОКУ,А НА ЭКРАНЕ ПОЯВЛЯЕТСЯ ТАБЛИЦА ВИДОВ ИНФОРМАЦИИ.
' КЛАВИША "СПЕЦ" ВОЗВРАЩАЕТ ИНДИКАЦИЮ К ИСХОДНОМУ СОСТОЯНИЮ.
4. 3. 5.1. ВЫВОД НА ПЕРФОРАТОР
ДАННЫЙ ПОДРЕЖИМ УСТАНАВЛИВАЕТСЯ ПРИ ВЫПОЛНЕНИИ КОМАНДЫ "L ПУСК".
ПРИ ЭТОМ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ СООТВЕТСТВУЮЩАЯ ИНДИКАЦИЯ (РИС. 22).
ПОСЛЕДОВАТЕЛЬНОЕ НАЖАТИЕ ЛЮБОЙ ИЗ КЛАВИШ "Z","R”,"U","F","С"
И КЛАВИШИ "ПУСК" ПРИВОДИТ К ВЫБОРУ НУЖНОГО ВИДА ИНФОРМАЦИИ. ПРИ
ЭТОМ НАЗВАНИЕ ВИДА ИНФОРМАЦИИ ПЕРЕХОДИТ В КОМАНДНУЮ СТРОКУ,А ЭКРАН
ДИСПЛЕЯ ОЧИЩАЕТСЯ
КЛАВИША "СПЕЦ" ОТМЕНЯЕТ ВЫБРАННЫЙ ПОДРЕЖИМ И ВОЗВРАЩАЕТ НА ЭК-
РАН ТАБЛИЦУ ВИДОВ ИНФОРМАЦИИ. ВСЯ ИНФОРМАЦИЯ ВЫВОДИТСЯ В СИМВОЛЬНОМ
ВИДЕ, ПОЭТОМУ ПРОИСХОДИТ ДОПОЛНЕНИЕ ДО ЧЕТНОСТИ КОДОВ СИМВОЛОВ, А
ТАКЖЕ КОД "ПС" ДОПОЛНЯЕТСЯ КОДОМ "ВК".
КРОМЕ ТОГО,МЕЖДУ КАДРАМИ ПРИ ВЫВОДЕ ФОРМИРУЮТСЯ 3 ПУСТЫЕ СТРОКИ
(ПРИ ВВОДЕ ОНИ НЕ УЧИТЫВАЮТСЯ), А В КОНЦЕ ЛЕНТЫ - 150 ПУСТЫХ СТРОК
ВЫВОД ПРЕКРАЩАЕТСЯ ПО НАЖАТИЮ КЛАВИШИ "СТОП" ИЛИ ПО КОНЦУ ВЫВО-
ДА. ПРИ ЭТОМ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ СООБЩЕНИЕ "КОНЕЦ ВВОДА - ВЫВОДА".
ЕСЛИ ПО ИСТЕЧЕНИИ 3 СЕКУНД ПОСЛЕ НАЧАЛА ВЫВОДА ПЕРФОРАТОР НЕ БУДЕТ
ВЫДАВАТЬ СИГНАЛ "ГОТОВНОСТЬ",ВЫВОД ПРЕКРАЩАЕТСЯ,И ПОЯВЛЯЕТСЯ СООБ-
ЩЕНИЕ "СБОЙ". ПРИ ПОВТОРНОЙ КОМАНДЕ НА ВЫВОД ИНФОРМАЦИЯ ВЫВОДИТСЯ С
САМОГО НАЧАЛА. А
4. 3.5.2. ВЫВОД УПРАВЛЯЮЩИХ ПРОГРАММ
ВЫВОД УПРАВЛЯЮЩИХ ПРОГРАММ НА ПЕРФОРАТОР НАЧИНАЕТСЯ ПО КОМАНДЕ
СЯ, ЧТО В ПАМЯТИ НАХОДИТСЯ НУЖНАЯ ИНФОРМАЦИЯ КРОМЕ ТОГО, ДЛЯ ПОСЛЕ-
ДУЮЩЕГО ПРАВИЛЬНОГО ВВОДА ПЕРФОЛЕНТЫ В УЧПУ В КОННЕ ВЫВОДИМСЯ ИН-
ФОРМАЦИИ ДОЛЖНЫ БЫТЬ СИМВОЛЫ "ХПС".
В ТОМ СЛУЧАЕ, ЕСЛИ В ПАМЯТИ УЧПУ НЕТ УПРАВЛЯЮЩИХ ПРОГРАММ, НА
ПЕРФОЛЕНТУ ВЫВОДИТСЯ ТОЛЬКО 150 ПУСТЫХ СТРОК
4.3.5. 3. ВЫВОД СМЕЩЕНИЙ НУЛЯ, КОРРЕКТОРОВ И КОНСТАНТ
ЭТИ ПОДРЕЖИМА УСТАНАВЛИВАЮТСЯ ПОСЛЕДОВАТЕЛЬНЫМ НАЖАТИЕМ СООТВЕТ-
СТВЕННО ОДНОЙ ИЗ КЛАВИШ "Z","R","C" И КЛАВИШИ "ПУСК". НАЧАЛО ВЫВОДА
НА ПЕРФОРАТОР МОЖЕТ ЗАДАВАТЬСЯ КОМАНДОЙ "Р ПУСК" (ВЫВОДИТСЯ ВЕСЬ
МАССИВ ИНФОРМАЦИИ.ЗАДАННОЙ СООТВЕТСТВУЮЩИМИ КОМАНДАМИ) ИЛИ
" NA - NB ПУСК", ГДЕ А И В - СООТВЕТСТВЕННО НАЧАЛЬНЫЙ И КОНЕЧНЫЙ
НОМЕРА МАССИВА ИНФОРМАЦИИ СМ. И 4.3. 3.5.).
ПРИ ЭТОМ СТРУКТУРА ИНФОРМАЦИИ,ВЫВЕДЕННОЙ НА ПЕРФОЛЕНТУ,СООТВЕТ-
СТВУЕТ ВСЕМ ТРЕБОВАНИЯМ, ПРЕД’ЯВЛЯЕМЫМ К ПЕРФОЛЕНТЕ ДЛЯ ВВОДА СМЕ-
ЩЕНИЙ НУЛЯ, КОРРЕКТОРОВ И КОНСТАНТ (В ТОМ ЧИСЛЕ И НАЛИЧИЕ В КОНЦЕ
ПЕРФОЛЕНТЫ СИМВОЛОВ "ХПС").
00001-06 34 01
4. 3. 5. 4. ВЫВОД ПОГРЕШНОСТЕЙ
ДАННЫЙ ПОДРЕЖИМ УСТАНАВЛИВАЕТСЯ КОМАНДОЙ "F ПУСК".
ВОЗМОЖЕН ВЫВОД П0ГРЕ1ШЮСТЕЙ ДВУХ ВИДОВ: ЛОТТОВ И НАКОПЛЕННЫХ
ПОГРЕШНОСТЕЙ.
ВЫВОД ЛОТТОВ ПРОИЗВОДИТСЯ КОМАНДОЙ "L ПУСК".
ОДНОВРЕМЕННЫЙ ВЫВОД ЛОФТОВ И НАКОПЛЕННЫХ ПОГРЕШНОСТЕЙ ПРОИЗВО-
ДИТСЯ КОМАНДОЙ "Р ПУСК’Ч ВЫВОДЯТСЯ ЗНАЧЕНИЯ ВСЕХ ЛОТТОВ И ПОЛНОГО
МАССИВА НАКОПЛЕННЫХ ПОГРЕШНОСТЕЙ - 1950 ТОЧЕК) ИЛИ
"NA - NB ПУСК”,ГДЕ А И В - НАЧАЛЬНЫЙ И КОНЕЧНЫЙ НОМЕРА КОМПЕНСА-
ТОРОВ, ИСПОЛЬЗУЕМЫХ ДЛЯ КОМПЕНСАЦИИ НАКОПЛЕННЫХ ПОГРЕШНОСТЕЙ. ПРИ
ЭТОМ ПЕРФОЛЕНТА БУДЕТ СООТВЕТСТВОВАТЬ ВСЕМ ТРЕБОВАНИЯМ, УКАЗАННЫМ
В И 4. 3.3. 5. (В ТОМ ЧИСЛЕ И НАЛИЧИЕ В КОНЦЕ ПЕРФОЛЕНТЫ СИМВОЛОВ
"ХПС").
4.3. 5.5. ВЫВОД НА ЭВМ ВЕРХНЕГО РАНГА
УСЛОВИЯ РАБОТЫ В ЭТОМ ПОДРЕЖИМЕ ОПИСАНЫ В ДОКУМЕНТЕ "ИНСТРУКЦИЯ
ПО ОРГАНИЗАЦИИ СОПРЯЖЕНИЯ УЧПУ С ЭВМ ВЕРХНЕГО РАНГА". ДАННЫЙ ПОД-
РЕЖИМ В СОСТАВ БАЗОВЫХ ФУНКЦИЙ УЧПУ НЕ ВХОДИТ.
- 39 -
00001-06 34 01
4.4. РЕЖКМ ’•РЕДАКТИРОВАНИЕ"
РЕЖИМ "РЕДАКТИРОВАНИЕ" ПРЕДНАЗНАЧЕН ДЛЯ ПРОСМОТРА И ИЗМЕНЕНИЯ
И
ВЫХОД В ДАННЫЙ РЕЖИМ ПРОИСХОДИТ ПРИ НАЖАТИИ КЛАВИШИ ИЗ
ПОСЛЕ ЧЕГО ПОЯВЛЯЕТСЯ ИНДИКАЦИЯ В КОМАНДНОЙ СТРОКЕ И, ЕСЛИ В ПАМЯ
ТИ УЧПУ ЕСТЬ УПРАВЛЯЮЩАЯ ПРОГРАММА, ИНДИКАЦИЯ ЕЕ ПЕРВЫХ ТРИНАДЦАТИ
СТРОК (РИО. 19).
ВСЕ ВОЗМОЖНОСТИ РЕЖИМА "РЕДАКТИРОВАНИЕ” ОБЕСПЕЧИВАЮТСЯ ВЫПОЛНЕ-
НИЕМ КОМАНД ПО ОТНОШЕНИЮ К КУРСОРУ - ГОРИЗОНТАЛЬНОЙ ЧЕРТЕ, ПОДЧЕР-
КИВАЮЩЕЙ СИМВОЛ.
СТРОКИ НАБОРА В ЭТОМ РЕЖИМЕ ИСПОЛЬЗУЮТСЯ ТОЛЬКО ДЛЯ ФОРМИРОВА-
НИЯ СООБЩЕНИЯ ОПЕРАТОРУ.
КОМАНДЫ НАВИРАЮТСЯ В КОМАНДНОЙ СТРОКЕ И ПОЯВЛЯЮТСЯ ПОСЛЕ СИМВО
ЛА "*" (РИС. 20).
ВСЕ КОМАНДЫ ВЫПОЛНЯЮТСЯ ПРИ НАЖАТИИ ИСПОЛНИТЕЛЬНОЙ КЛАВИШИ
СТОЛЬКО РАЗ, СКОЛЬКО РАЗ НАЖИМАЕТСЯ ИСПОЛНИТЕЛЬНАЯ КЛАВИША.
ИСКЛЮЧЕНИЕ ПРЕДСТАВЛЯЕТ КОМАНДА "В", КОТОРУЮ ДЛЯ ПОВТОРНОГО ВЫ-
ПОЛНЕНИЯ НУ5ТН0 НАБРАТЬ ЕЩЕ РАЗ.
НАБРАННЫЕ КОМАНДЫ СТИРАЮТСЯ АВТОМАТИЧЕСКИ ПРИ НАБОРЕ СЛЕДУЮЩЕЙ
КЛАВИШИ ИЛИ НАЖАТИИ КЛАВИШИ "СПЕЦ".
ПРИМЕЧАНИЯ:
1. ПРИ ВСТАВКЕ ИНФОРМАЦИИ АВТОМАТИЧЕНИ ПРОИСХОДИТ КОНТРОЛЬ ДЛИ-
НЫ КАДРА, КОТОРАЯ НЕ МОЖЕ" БЫТЬ БОПЕЕ i28 СИМВОЛОВ У. КОНТРОЛЬ ПЕ-
РЕПОЛНЕНИЯ ПАМЯТИ (16 КБАЙТ). ПРИ НАРУШЕНИИ ЭТИХ УСЛОВИЙ ВЫДАЮТСЯ
ЮОТВЕТСТРЗЮШЧЕ СООБЩЕНИЯ.
2. РЕЖИМНЫЕ КЛАВИШИ ИМЕЮТ СМЫСЛ КЛАВК.'' СПЕЦИАЛЬНЫХ СИМВОЛОВ
МАКРОПРОГРАММИРОВАНИЯ. КАК И ПРИ ВВОДЕ УП.
3. КЛАВИША "СПЕЦ" СТИРАЕТ СООБЩЕНИЯ ОПЕРАТОРУ.
4. ПЕРЕЧЕНЬ КОМАНД РЕДАКТОРА И ВЫПОЛНЯЕМЫЕ ДАННЫМИ КОМАНДАМИ
ФУНКЦИИ ПРИВЕДЕНЫ В ТАБЛ 7.
- 40 -
ucooi-oe 34 oi
N1G540OXDYOZO
N2Q91G1X100F1000
N3M2
РИС. 19
РЕД *0
N1G54G0XDY0Z0
N2G91G1X100F1000
NYN3KE
РИЗ, 20
ВЫВОД
L
С
ВЫВСИ ИА ПЕРФ
ВЫВОД НА ЭВМ.
РИС. 21
ВЫВОД НА ПЕРФ
Z
к
F
С
КОРР.
1ЮГР.
КОНГ.’
РИС. 22
I »
41
00001-Go 34 01
ТАБЛИЦА 7
КОМАНДА ! ИСПОЛНИТЕЛЬНАЯ ! СОДЕРЖАНИЕ !
! КЛАВИША ! I
----------f-------------------f----------------------------------
! ! МЕНЯЕТ СТРАНИЦУ ИНДИКАЦИИ: !
+/- F ! ! +F "ВПЕРЕД” ПС ТЕКСТУ I
! ! -F "НАЗАД" ПО ТЕКСТУ !
----------1 j-----------------------------------1
! ! ПЕРЕМЕЩЕНИЕ КУРСОРА ПО СТРОКАМ: !
+/- ! ! + ВНИЗ ПО ЭКРАН!" !
’ ! - ВВЕРХ ПО ЭКРАНУ !
----------} f----------------------------------j
! I ПЕРЕМЕЩЕНИЕ КУРСОРА В СТРОКЕ: !
+/- J I ! +J ВПРАВО !
t ! -J ВЛЕВО !
I Г----------k ! СТИРАНИЕ СИМВОЛА,ПОМЕЧЕННОГО •
D ! » ! КУРСОРОМ !
«•--------! ।----------! !----------------------------------!
I ! ВСТАВКА ЛЮБОЙ ИНФОРМАЦИИ ПЕРЕД !
С ! I СИМВОЛОМ, ПОМЕЧЕННЫМ КУРСОРОМ !
----------1 ।----------------------------------|
! ! СТИРАНИЕ СТРОКИ ОТ КУРСОРА ДО •
/ ! ! КОНЦА СТРОКИ
! СТИРАНИЕ ИНФОРМАЦИЙ -ОТ КУРСОРА I
! ДО КОНЦА ПАМЯТИ
j-----------------------------------
! ПОИСК ЗАДАНН-Л ТЕКСТОМ ИНФОРМАЦИИ1
G ТЕКСТ ! I ПО ВСЕМУ ОБЪЕМУ ВВЕДЕННЫХ УП, !
! I НАЧИНАЯ ОТ КУРСОРА !
----------f f------------------------------------f
! I ПЕРЕВОД КУР»10РА НА НАЧАЛО ОБЛАСТИ!
В I ! ПАМЯТИ УПРАВЛЯКЕИХ ПРОГРАММ I
-----------1-------------------;------------------------------------1
ЗЬ ! - ! СТИРАЕТ ПОСЛЕДНИЙ НАБРАННЫЙ !
I ! СИМВОЛ !
- 42 -
00001-36 34 01
4. 5. РЕЖИМ "ПОИСК"
ДАННЫЙ РЕЖИМ ОБЯЗАТЕЛЬНО ДОЛЖЕН ПРЕДШЕСТВОВАТЬ .НОВОМУ ИЗ РЕЖИ-
МОВ "АВТОМАТИЧЕСКИЙ", "ПОЛУАВТОМАТИЧЕСКИЙ" И ВЫЗЫВАЕТСЯ НАЖАТИЕМ
КЛАВИШИ CTTcfr - ПРИ ЭТОМ НА ЭКРАНЕ ПОЯВЛЯЕТСЯ ИНДИКАЦИЯ, ПОКАЗАННАЯ
КА РИС. 23.
ОСНОВНОЕ ПРОСТРАНСТВО ЭКРАНА ЗАНИМАЕТ ИНДИКАЦИЯ СПРАВОЧНИКА
УПРАВЛЯЮЩИХ ПРОГРАММ. СПРАВОЧНИК ПРЕДСТАВЛЯЕТ СОВОЙ СПИСОК НОМЕРОВ
УП, ИМЕЮЩИХСЯ В ПАМЯТИ УШ. ХОТЯ ПРОГРАММЫ РАСПОЛАГАЮТСЯ В ПАМЯТИ
В ПОРЯДКЕ ВВОДА, СПРАВОЧНИК ФОРМИРУЕТСЯ В ПОРЯДКЕ ВОЗРАСТАНИЯ НО-
MEPGb
В ПАМЯТИ УЧПУ ОДНОВРЕМЕННО МОЖЕТ НАХОДИТЬСЯ 100 ПРОГРАШ И ПОД-
ПРОГРАММ С НОМЕРАМИ 0-99.
ДЛЯ РАБОТЫ В РЕЖИМЕ "ПОИСК” ПРЕДУСМОТРЕНЫ КОМАНДЫ ПОКАЗАННЫЕ В
ТАБЛ 8
НОМЕР ПРОГТ ММЫ,П'.>ДПР0Г1;ММН ИЛИ КАДРА, ЗАДАННЫЕ ДЛЯ ПОИСКА ПЕ-
РЕХОДЯТ В КОМАНДНУЮ СТРОКУ И СТАНОВЯТСЯ ОБЪЕКТОМ ПОИСКА. ЗНАЧЕНИЕ
ЧИСЛА ПОСЛЕ КОМАНДЫ "Р" И" РР" ЛЕЖИТ В ПРЕДЕЛАХ 1.. .255. НЕЛЬЗЯ ЗА-
ДАВАТЬ НОМЕР КАДРА ДЛЯ ПИСКА NO.
ПОДРЕЖИМЫ ПОИСКА АНАЛОГИЧНЫ ПОДРЕЖИМАМ ОТРАБОТКИ УП В РЕЖИМЕ
"АВТОМАТИЧЕСКИЙ",’’ПОЛУАВТОМАТ ИЧЕСКИЙ" (П. 4.6.2.). ПРИ ПОИСКЕ ПО КО
МАНДЕ "РР" ИМЕЕТ СМЫСЛ ТОЛЬКО ПОДРАЖХМ Р/. В РЕЖИМЕ "ПОИСК” МОЖНО
ТАКЖЕ ОТКЛЮЧИТЬ БЛОКИРОВКУ РЕЖИМОВ (КС) ПРИ РАБОТЕ ОТ ЭВМ ВЕРХ-
НЕГО РАЕ’А.
ПРИМЕЧАНИЕ. ПЕРЕД ВЫПОЛНЕНИЕМ ПОИСКА КАДРА ПО КОМАНДЕ "Р" ПЕ-
РЕКЛЮЧАТЕЛЬ "ПРОГРАММА/НАЛАДКА" НА ПУЛЬТЕ СТАНКА НУЖНО УСТАНОВИТЬ
В ПОЛОЖЕНИЕ "ПРОГРАММА".
4.5.1. ВЫПОЛНЕНИЕ ПОИСКА В ПАМЯТИ УЧПУ
ПОИСК ЗАДАННОЙ ПРОГРАММЫ ПРОВОДИТСЯ ПО ВСЕМУ ОБЪЕМУ ПАМЯТИ
ДЛЯ УД В УЧПУ.
ЕСЛИ ПРОГРАММА НАЙДЕНА, ТО ЕЕ НОМЕР ИНДИЦИРУЕТСЯ В ПРАВОМ
КОНЦЕ КОМАНДНОЙ СТРОКИ, ЗА СИМВОЛОМ ".
В ЭТОМ СЛУЧАЕ ВОЗМОЖЕН ПОИСК КАДРА.
ПОИСК СПЕЦИАЛЬНОЙ ПОДПРОГРАММ, ВЫЗЫВАЕМОЙ ЧЕРЕЗ М -ФУНКЦИЮ,
МОЖЕТ ЗАДАВАТЬСЯ НЕЗАВИСИМО QT ТОГО,НАЙДЕНА ИЛИ НЕ НАЙДЕНА КАКАЯ
ЛИБО ПРОГРАММА. ПОИСК ТАКОЙ ПОДПРОГРАММ! МОЖЕТ ПРОИЗВОДИТЬСЯ, НА-
ПРИМЕР, ДЛЯ ЕЕ ОТРАБОТКИ БЕЗ СОСТАВЛЕНИЯ ПРОГРАММЫ С М -ФУНКЦИЕЙ
ВЫЗОВА СПЕЦИАЛЬНОЙ ПОДПРОГРАММ!
ПОИСК ПРОГРАММЫ ИЛИ СПЕЦИАЛЬНОЙ ПОДПРОГРАММ! МОЖЕТ НАЧИНАТЬСЯ
КАК ПО КОМАНДЕ "Р ПУСК",ТАК И ПО КОМАНДЕ "РР ПУСК".НО БЕЗ ЗАДАЬИЯ
Т1ИСЛА ПОВТОРНЫХ ВСТРЕЧ
ВОЗМОЖНЫ ДВА РЕЖИМА ПОИСКА КАДРА. ПЕРВЫЙ РЕЖИМ ЗАДАЕТСЯ КОМАН-
ДОЙ "F ЧИС Д'- ПУСК".
ПРИ ЭТОМ ПОИСК КАДГА ВЫПОЛНЯЕТСЯ ОТ НАЧАЛА НАЙЛЕННОЙ ПРОГРАММЫ
ДО ЗАДАННОГО НОМЕРА КАДРА. ПРИ ПОИСКЕ КАДРА ПРОИСХОДИТ ОТРАБОТКА
ВСЕЙ ЧАСТИ ПРОГРАММЫ ДО ЗАДАННОГО НОМЕРА КАДРА, ПРИЧЕМ НА СТАНОК
НЕ ВЫДАЮТСЯ НИКАКИЕ СИГНАЛЫ.
ЧИСЛО,УКАЗАННОЕ ПОСЛЕ КОМАНДЫ "Р’.ОПРЕДЕЛЯЕ! КОЛИЧЕСТВО ВСТРЕЧ
КАДРОВ С ЗАДАННЫМ НОМЕРОМ.
НАПРИМЕР. ПОИСК КАДРА ШОО ПО КОМАНДЕ Р2 ОЗНАЧАЕТ, ЧТО БУДЕТ
- 43 -
00001-06 34 01
ПОИСК
IU
КОООО
01
04
80
90
РИС. 23
ТАБЛИЦА 8
СОДЕРЖАНИЕ
ИСПОЛНИТЕЛЬНАЯ
КОМАНДА
NHOMEP
РЧИОЛО
ПУСК
РР
число
ПУСК
ЗБ
ЗАЛАЕТ НОМЕР ПРОГРАММЫ ДЛЯ ПОИСКА
ЗАДАЕТ ЮМЕР КАДРА Д"Я ПОИСКА В
НАЙДЕННОЙ ПРОГРАММЕ
МНОМЕР
РР ПУСК
ЗАДАЕТ ЖМЕТ М- ФУНКЦИИ, СЛУЖАЩЕЙ ДЛЯ!
ПОИСКА СПЕЦИАЛЬНЫХ ПОДПРОГРАММ !
НАЧИНАЕТ ПОИСК
1. НАЧАЛА ЗАДАННОЙ ПРОГРАММЫ
2. НАЧАЛА ЗАДАННОЙ СПЕЦИАЛЬНОЙ ПОД-
ПРОГРАММЫ
3. ЗАДАННОГО КАДРА С ВОЗМОЖНОСТЬЮ АВ-
ТОМАТИЧЕСКОГО ВЫХОДА В ЕГО HA4AJK)
НАЧИНАЕТ ПОИСК ЗАДАННОГО КАДРА,
ВСТРЕТИВШЕГОСЯ В ПРОГРАММЕ ИЛИ ПОД-
ПРОГРАММЕ ЗАДАННОЕ ЧИСЛО РАЗ С ВОЗ-
МОЖНОСТЬЮ АВТОМАТИЧЕСКОГО ВЫХОДА В
ЕГО НАЧАЛО
НАЧИНАЕТ ПОИСК:
1. НАЧАЛА ЗАДАННОЙ ПРОГРАММЫ
2. НАЧАЛА ЗАДАННОЙ СПЕЦИАЛЬНОЙ
ПОДПРОГРАММЫ
3. ЗАДАННОГО КАДРА БЕЗ ВОЗМОЖНОСТИ
АВТОМАТИЧЕСКОГО ВЫХОДА В ЕГО НАЧАЛО
НАЧИНАЕТ ПОИСК ЗАДАННОГО КАДРА, !
ВСТРЕТИВШЕГОСЯ ТОЛЬКО В ПРОГРАММЕ I
ЗАДАННОЕ ЧИСЛО РАЗ,БЕЗ ВОЗМОЖНОСТИ !
АВТОМАТИ’аЕОКОГ'’' ВЫГОДА В ЕГО ПАЧАЛС *
СТИРАЕТ ПОСЛЕДНИЙ НАБРАННЫЙ СИМВОЛ I
---------------------------------------j
СТИРАЕТ ВЕСЬ НАБРАННЫЙ ТЕКСТ И ‘
ОТМЕНЯЕТ ОБ’ЕКТ ПОИСКА !
- 44 -
00001 -06 34 01
ЩИХ РАЗДЕЛАХ.
ПОСКОЛЬКУ ОТРАБАТЫВАЕТСЯ ВСЯ ЧАСТЬ УП ДО ЗАДАННОГО НОМЕРА, ТО
ВЫПОЛНЯЮТСЯ ВСЕ вызовы и ОТРАБОТКА ПОДПРОГРАММ, ПОЭТОМУ • ДЛЯ
ПОИСКА МОЖНО ЗАДАВАТЬ КАДР, НАХОДЯЩИЙСЯ В ПОДПРОГРАММЕ.
В ЭТОМ СЛУЧАЕ ПОСЛЕДОВАТЕЛЬНАЯ ОТРАБОТКА НАЧНЕТСЯ ИЗ ПОД-
ПРОГРАММЫ, НС,МЕР КОТОРОЙ УЧПУ ИЗВЕСТЕН.
ПРИМЕЧАНИЕ.
ПОИСК КАДРА ПРОВОДИЛСЯ ПО ВСЕЙ ПРОГРАММЕ И, ЕСЛИ КАДР НЕ ОБНА-
РУЖЕН, ТО ПОИСК ПРЕКРАЩАЕТСЯ НА ПЕРВОМ ЖЕ КАДРЕ, СОДЕРЖАЩЕМ М2, ИЗО
И ВЫДАЕТСЯ СООБЩЕНИЕ "НЕ НАЙДЕНО". УЧПУ В ЭТОМ СЛУЧАЕ НЕ ГОТОВО К
ОТРАБОТКЕ УП
ВТОРОЙ РЕЖИМ ПОИСКА КАДРА ЗАДАЕТСЯ КОМАНДОЙ "РР ЧИСЛО ПУСК".
ПРИ ЭТОМ ПОИСК КАДРА ВЫПОЛНЯЕТСЯ СТ НА’ТАЛА НАЙДЕННОЙ ПРОГРАММЫ
де КОНЦА СЛЕДУЮЩЕЙ ИЛИ ДО КОНЦА ТЕКУЩЕЙ ПРОГРАММЫ, ЕСЛИ ОНА ЯВЛЯ-
ЕТСЯ ПОСЛЕДНЕЙ В ПАМЯТИ УЧПУ. ПРИ ОТСУТСТВИИ ЗАДАННОГО КАДРА В
ЭТОМ ДИАПАЗОНЕ ВЫДАЕТСЯ СООБЩЕНИЕ "НЕ НАЙДЕНО";
ЧИСЛО ПОСЛЕ КОМАНДЫ "РР" ИМЕЕТ ТОТ ЖЕ СМЫСЛ, 41*0 И В ПЕРВОМ
РЕЖИМЕ-
ПОИСК ОСУЩЕСТВЛЯЕТСЯ БЕЗ ВНУТРЕННЕЙ ОТРАБОТКИ УП, ПОЭТОМУ НЕ
ПРОИЗВОДИТСЯ РАСЧЕТ КООРДИНАТ И КОНТРОЛЬ ПРАВИЛЬНОСТИ СОСТАВЛЕ-
НИЯ УП В ЭТОМ СЛУЧАЕ ПОИСК ИДЕТ БЫСТРЕЕ, ЧЕМ В ПЕРВОМ РЕЖИМЕ, НО
ПОСЛЕ ПОИСКА ОТРАБОТКА КАДРА ПРОИЗВОДИТСЯ БЕЗ АВТОМАТИЧЕСКОГО
ВЫХОДА КООРДИНАТ В ЕГО НАЧАЛО. ПРИ ЭТОМ УЧПУ НЕ ИЗВЕСТНЫ ТАКЖЕ ТЕ
ДАНРЬЕ, КОТОРЫЕ ИЗВЕСТНЫ ПОСЛЕ ПЕРВОГО РЕЖИМА ПОИСК/.. ПОЭТОМУ ТА-
КОЙ РЕЖИМ ПОИСКА ВОЗМОЖЕН ТОЛЬКО ДЛЯ СЛЕДУЮЩИХ КАДРОВ:
- БЕЗ ИСПОЛЬЗОВАНИЯ КОРРЕКЦИИ НА РАЗМЕР ИНСТРУМЕНТА - КАДРЫ С
АБСОЛЮТНЫМ ЗАДАНИЕМ КОНЕЧНЫХ КООРДИНАТ И С ЗАДАНИЕМ ПОДАЧИ,
ЕСЛИ ПЕРЕМЕЩЕНИЕ БУДЕТ ОСУЩЕСТВЛЯТСЯ НА ПОДАЧЕ;
- С ИСПОЛЬЗОВАНИЕМ КОРРЕКЦИИ НА РАЗМЕР ИНСТРУМЕНТА - КАДРЫ С
ВВОДОМ КОРРЕКЦИИ НА ДЛИНУ И РАДИУС .ВДСТРУМЕНТА. СОДЕРЖАЩИЕ
ТАКЖЕ АБСОЛЮТНЫЕ КООРДИНАТЫ КОНЕЧНОЙ ТОЧКИ И, В СЛУЧАЕ НЕОБ-
ХОДИМОСТИ, ПОДАЧУ
НЕОБХОДИМЫЕ ТЕХНОЛОГИЧЕСКИЕ ОПЕРАЦИИ ДОЛЖНЫ ЗАДАВАТЬСЯ В ЭТИХ
ЖЕ КАДРАХ, С ПУЛЬТА СТАНКА ИЛИ В РЕЖИМЕ "ПРЕДНАБОР" ДО НАЧАЛА ПО-
ИСКА.
ПРИМЕЧАНИЯ:
1. ИНДИКАЦИЯ СПРАВОЧНИКА ОБНОВЛЯЕТСЯ ТОЛЬКО ПРИ ПЕРЕХОДЕ В РЕ-
ЖИМ" ПОИСК".
2. ПОИСК ПРОГРАММЫ ПРОВОДИТСЯ ПО ВСЕЙ ПАМЯТИ И, ЕСЛИ ЗАДАННАЯ
ПРОГРАММА НЕ ОБНАРУЖЕНА, ТО ПОИСК ПРЕКРАЩАЕТСЯ И ВЫДАЕТСЯ СО-
ОБЩЕНИЕ "НЕ НАЙДЕНО”.
- 45 -
03001 06 34 01
4. 6. РЕЖИМЫ "АВТОМАТИЧЕСКИЙ" И "ПОЛУАВТОМАТИЧЕСКИЙ"
РЕЖИМЫ ^АВТОМАТИЧЕСКИЙ" И "ПОЛУАВТОМАТИЧЕСКИЙ” ВЫЗЫВАЮТСЯ
КЛАВИШАМИ »3^J> И СООТВЕТСТВЕННО И ПРЕДНАЗНАЧЕНЫ ДЛЯ ОТРА-
БОТКИ НАЙДЕННОЙ УЛ,НАХОДЯЩЕЙСЯ В 11АМЯТИ УЧПУ.
РЕЖИМ "ПОЛУАВТОМАТИЧЕСКИЙ" ОТЛИЧАЕТСЯ ОТ "АВТОМАТИЧЕСКОГО"
ТЕМ. ЧТО ПРИ ОТРАБОТКЕ УЛ ПРОИСХОДИТ ОСТАНОВ ПОСЛЕ КАЖДОГО ВЫ-
ПОЛНЕННОГО КАДРА.И ВЫДАЕТСЯ СООБЩЕНИЕ "КАДР".
ДОПУСКАЕТСЯ ПЕРЕХОД ИЗ РЕЖИМА "АВТОМАТИЧЕСКИЙ" В "ПОЛУАВТО-
МАТИЧЕСКИЙ" И НАОБОРОТ ВО ВРЕМЯ ОТРАБОТКИ УП.
ДЛЯ РАБОТЫ В ЭТИХ РЕЖИМАХ СУЩЕСТВУЮТ СЛЕДУЮЩИЕ ГРУППЫ КО-
МАНД:
- КОМАНДЫ УПРАВЛЕНИЯ ИНДИКАЦИЕЙ;
- КОМАНДЫ ЗАДАНИЯ И ОТМЕНЫ ПОДРЕЖИМОВ;
- КОМАНДЫ УПРАВЛЕНИЯ ПОДАЧЕЙ.
КАЖДАЯ КОМАНДА ОПРЕДЕЛЕННЫМ ОБРАЗОМ ИЗМЕНЯЕТ ИНДИКАЦИЮ НА
ЭКРАНЕ И (ИЛИ) В КОМАНДНОЙ СТРОКЕ.
КРОМЕ ТОГО. В КОМАНДНОЙ СТРОКЕ ВСЕГДА ИНДИЦИРУЕТСЯ
ЗА СИМВОЛОМ : - НОМЕР НАЙДЕННОЙ ПРОГРАММЫ
ЗА СИМВОЛОМ К - НОМЕР НАЙДЕННОГО ИЛИ ВЫПОЛНЯЕМОГО КАДРА.
4.6.1. УПРАВЛЕНИЕ ИНДИКАЦИЕЙ
УПРАВЛЕНИЕ ИНДИКАЦИЕЙ ОСУЩЕСТВЛЯЕТСЯ КОМАНДАМИ ВЫБОРА ИНДИ-
КАЦИИ. ПРИ ВЫПОЛНЕНИИ КОТОРЫХ МЕНЯЕТСЯ ВИД ИНДИКАЦИИ НА ЭКРАНЕ.
А САМА КОМАНДА ИНДИЦИРУЕТСЯ В КОМАНДНОЙ СТРОКЕ ЗА СИМВОЛОМ Е.
ЭТИ КОМАНДЫ И ВИДЫ ИНДИКАЦИИ ЯВЛЯЮТСЯ ВЗАИМОИСКЛЮЧАЮЩИМИ И
ЗАМЕНЯЮТСЯ ДРУГ ДРУГОМ. ОНИ ПРЕДСТАВЛЕНЫ В ТАБЛ. 9.
КРОМЕ ТОГО, В ПРЕДЕЛАХ КАЖДОГО ВИДА ИНДИКАЦИИ ПРЕДУСМОТРЕНЫ
СВОИ КОМАНДЫ УПРАВЛЕНИЯ, ОНИ В КОМАНДНОЙ СТРОКЕ НЕ ПОЯВЛЯЮТСЯ И
ОПИСЫВАЮТСЯ В СОТВЕТСТВУЮЩИХ РАЗДЕЛАХ.
4.6.1.1. ИНДИКАЦИЯ ТАБЛИЦЫ КОМАНД ИНДИКАЦИИ
ВИД ИНДИКАЦИИ ВЫЗЫсДЕТЖЯ ПС КОМАНДЕ Е. ПРИ ЭТОМ НА ЭКРАНЕ ПО-
ЯВЛЯЕТСЯ ТАБЛИЦА.ИЗОБРАЖЕННАЯ НА РИС. 24.
ДАННЫЙ ВИД ИНДИКАЦИИ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ КАК СПРАВОЧНЫЙ.
4. б. 1.2. ИНДИКАЦИЯ КОМАНД ЗАДАНИЯ И ОТМЕНЫ ПОДРЕЖИМОВ УЧПУ
ВИД ИНДИКАЦИИ ПО КОМАНДЕ М ПОКАЗАН НА РИС. 25А.25В. ТАКОЙ
ПОДРЕЖИМ ИСПОЛЬЗУЕТСЯ КАК СПРАВОЧНЫЙ КРОМЕ ТОГО. ПОДЧЕРКИВАНИЕ
СИМВОЛОВ ПОКАЗЫВАЕТ.ПО КАКИМ КООРДИНАТАМ УСТАНОВЛЕНЫ ПОДРЕЖИ-
МЫ •ПКЛХНЕНИЯ И ЗЕРКАЛЬНАЯ ОБРАБОТКА. РЕЖИМ ИНДИЦИРУЕТСЯ НА
ДВУХ СТРАНИЦАХ. ПЕРЕКЛЮЧЕНИЕ СТРАНИЦ ИНДИКАЦИИ ОСУЩЕСТВЛЯЕТСЯ
ОМАНДОЙ F "ПУСК’'.
- 46 -
00001-06 34 01
ТАБЛИЦА 9
ИСПОЛНИТЕЛЬНАЯ !
КЛАВИША !
КОМАНДА
Kill
! ИНДИКАЦИЯ ГЕОМЕТРИЧЕСКОЙ ИНФОРМАЦИИ I
j------------------------------------------------------------------------------1
f ИНДИКАЦИЯ ГЕОМЕТРИЧЕСКОЙ ИНФОРМАЦИИ !
! ИНДИКАЦИЯ ЛОГИЧЕСКИХ СИГНАЛОВ
ЧЕСКИХ СИГНАЛОВ
МОВ УЧПУ ХЗ,Х8,Х9,Х1О,Х17
I ИНДИКАЦИЯ СОСТОЯНИЯ ВЫХОДНЫХ !
I РАЗ’ЕМОВ УЧПУ XI,Х2 !
।-----------------------------------f
! ИНДИКАЦИЯ СПИСКА СООБЩЕНИЙ |
! ИНДИКАЦИЯ ФОРМАЛЬНЫХ ПАРАМЕТРОВ !
! ИНДИКАЦИЯ СОСТОЯНИЯ ЭЛЕКТРОАВТОМАТИКИ!
t-------------------——--------------1
! ИНДИКАЦИЯ ТАБЛИЦЫ СООТВЕТСТВИЯ !
! ИНДИКАЦИЯ ОТРАБАТЫВАЕМОЙ ЧАСТИ УП !
И
- г/ -
00001-06 34 01
G ГЕОМЕТРИЯ £ ПОСТ. ЗА
Q ГЕОМЕТРИЯ Т ИНСТРУМЕНТ
S СОСТОЯНИЯ Е ИНДИКАЦИЯ
w лог. сига м подрежм»
и СООБЩЕНИЯ I ЕХОД-J
Р ПАРАМЕТРЫ о выходы
К ЧАСТЬ УП
РИС; 24
АВТ.
F
М
ПОДРЕЖИМ ОТМЕНА
SI OCT. IK> MOI -S
ЕВ BG ВТ БЛОКИР -В
ОТР ГЕОМ ТЕХ
Р/ СТР. С ПРОП. -Р
OX OY OZ 04 Об Об -OX -0Y
СТИЛ ОСЕ** -OZ -04
•Об -06
UV ОТР. УСКОР. -и
ZX ZY ZZ Z4 Z5 Z6 -2Х -ZY
ЗЕРК 1Ю ОСЯМ -ZZ -Z4
~Z5 -Z6
РИС. 25А
АВТ.
F '
М
ПОДРЕЖИМ ОТМЕНА
RX RY RZ R4 R5 R6 -RX -RY
ОБРОС ИНЛИх’ Й -RZ -R4
-R5 -R6
КС БЛОК. РЕЖ -К
РИС. 25В
- 48 -
0.0001-36 34 Cl
4. 6.1. 3. ИНДИКАЦИЯ ГЕОМЕТРИЧЕСКОЙ ИНФОРМАЦИИ
ВИД ИНДИКАЦИИ ПО КОМАНДЕ "G" ПОКАЗАН НА РИС. 26.
ДАННЫЕ. ИЗОБРАЖЕННЫЕ НА ЭКРАНЕ, ИМЕЮТ СЛЕДУЮЩИЙ СМЫСЛ-
"АБС. ПОЛОЖ. " - КООРДИНАТЫ РАБОЧЕГО ОРГАНА С '/ЧЕТОМ ТОЛЬКО
СМЕЩЕНИЯ НУЛЯ КООРДИНАТ СТАНКА ОТНОСИТЕЛЬНО НУЛЯ КООРДИНАТ ПО
ДАТЧИКАМ ПОЛОЖЕНИЯ КОРРЕКЦИИ НА ДЛИНУ ИНСТРУМЕНТА И СМЕЩЕНИЙ ПО
СМ1,G54 - G59 (ПОЗИЦИЯ ОСЕЙ В СИСТЕМЕ КООРДИНАТ СТАНКА ).
"ОТЕ ПОЛОЙ." - КООРДИНАТЫ РАБОЧЕГО ОРГАНА В СИСТЕМЕ КООРДИ-
НАТ. ЗАДАННОЙ ФУНКЦИЯМИ СМ1. G54 - G59, G92 И С УЧЕТОМ КОРРЕК-
ЦИИ НА ДЛИНУ ИНСТРУМЕНТА. ЕСЛИ НЕ ДЕЙСТВУЮТ СМ1, G54... G59.GS2,
КОРРЕКЦИЯ НА ДЛИНУ. ТО ДАННЫЕ "АБС. ЮЛОЙ. " И "ОТЕ ПОЛОЙ, " СОВПА
ДАЮТ.
"РАССОГЛ " - РАССОГЛАСОВАНИЕ. ДЕЙСТВУЮЩЕЕ В КОНТУРЕ УПРАВЛЕ-
НИЯ ПОЛОЖЕНИЕМ ОСЕЙ.
"ОСТ. ПУТИ" - ОСТАВШЕЕСЯ ПЕРЕМЕЩЕНИЕ РАБОЧЕГО ОРГАНА СТАНКА
ПО СООТВЕТСТВУЮЩИМ КООРДИНАТАМ В ВЫПОЛНЯЕМОМ КАДРЕ.
В ЭТОМ РЕЖИМЕ ИНДИКАЦИИ ПРЕДУСМОТРЕНЫ КОМАНДЫ, ПОКАЗдННЫЕ В
ТАБЛ 10 (КОМАНДА F ТОЛЬКО ДЛЯ РЕЖИМА Q ПРИ 5-ТИКООРДИНАТНОМ ИС-
ПОЛНЕНИИ),
ЭТИ КОМАНДЫ ПРЕДНАЗНАЧЕНЫ,НАПРИМЕР.ДЛЯ ИСПОЛЬЗОВАНИЯ МАССИВА
"АБС. ПОЛОН." В КАЧЕСТВЕ ИНДИКАТОРА ПЕРЕМЕЩЕНИЙ ОТ ПРОИЗВОЛЬ-
НОЙ ТОЧКИ. В КОТОРОЙ ПРОВЕДЕНО ОБНУЛЕНИЕ. ДАННЫЕ С ПОЛОЖЕНИИ КО-
ОРДИНАТ ПРИ ЭТОМ НЕ ТЕРЯЮТСЯ И МОГУТ БЫТЬ ВОССТАНОВЛЕНЫ.
ИНДИКАЦИЯ ПО КОМАНДЕ Q ПОВТОРЯЕТ ВЕРХЮЮ ЧАСТЬ ПРЕДЫДУЩЕЙ
ИНДИКАЦИИ, НО БОЛЬШИМИ СИМВОЛАМИ. ПРИ ШЕСТИКООРДИНАТНОк ИСПОЛНЕНИИ
CT.JiKA ИНДИКАЦИЯ ПО КОМАНДЕ Q РАЗМЕЩАЕТСЯ НА 2-Х СТРАНИЦАХ ПЕРЕ-
ХОД ИЗ ОДНОЙ СТРАНИЦЫ В ДРУГУЮ ОСУЩЕСТВЛЯЕТСЯ КОМАНДОЙ F "ПУСК".
4. 6.1. 4. ИНДИКАЦИЯ СОСТОЯНИЯ СИСТЕМЕ
ВИД ИНДИКАЦИИ ПО КОМАНДЕ S ПОКАЗАН НА РИС. 22.
ДАННЫЕ. ИЗОБРАЖЕННЫЕ НА ЭКРАНЕ. ИМЕЮТ ТЕХНОЛОГИЧЕСКИЙ СМЫСЛ
И СЛЕДУЮЩЕЕ СОДЕРЖАНИЕ:
"ТЕК. КАДР" - СОДЕРЖИМОЕ ВЫПОЛНЯЕМОГО КАДРА
"СЛ КАДР” - СОДЕРЖИМОЕ СЛЕДУЮЩЕГО КАДР/,
" СОСТОЯНИЕ ” - ДЕЙСТВУЮЩИЕ НА ДАННЫЙ МОМЕНТ: МОДАЛЬНЫЕ
G - ФУНКЦИИ, ВЕЛИЧИНА ПОДАЧИ. ОБОРОТЫ (ИЛИ КОД СКОРОСТИ) ШПИН-
ДЕЛЯ, НОМЕР ИНСТРУМЕНТА ПОСЛЕ ВЫПОЛНЕНИЯ ФУНКЦИИ 1 . НОМЕРА И
ВЕЛИЧИНЫ ДЕЙСТВУЮЩИХ КОРРЕКТОРОВ НА РАДИУС И ДЛИНУ ИНСТРУМЕНТА,
НОМЕР ПОДПРОГРАММЫ. ЕСЛИ ОТРАБОТКА ИДЕТ В ПОДПРОГРАММЕ. ВЕЛИЧИ-
НЫ ПО ТЕХНОЛОГИ'® 'КИМ АДРЕСАМ R И 0. ОСТАВШЕЕСЯ КОЛИЧЕСТВ) ПОВ-
ТОРОВ L КАДРА. ПОДПРОГРАММ ИЛИ tUffJIA.
- 49 - *
00001-06 34 01
ABT. EG
G
ABC. П0Л0Ж
X +0000. 000
Y +0001.020
Z +0000.430
A +0000. 000
V +0000.000
W +0900. 000
IV : N0000
РАССОГЛ
X +GG00. ООО
Y +0000.000
Z +0000.000
A +0000.009
V +0000.000
W +0000. ООО
ОТЕ ПОЛОЖ
X +0000. 000
Y +0001.020
Z +0000.430
A +0000.000
V +0000.000
W +0000. 000
OCT. ПУТИ
X +0000. 000
Y +0000.900
Z +0000.000
A +0000.000
V +0009.000
W +0000. 000
РИС. 26
ТАБЛИЦА 10
КОМАНДА
ИСПОЛНИТЕЛЬНАЯ
КЛАВИША
СОДЕРЖАНТ
RX
RY
RZ
R4
R5
R6
-RX
-RY
-R4
-R5
-R6
ОБНУЛЕНИЕ ИНДИКАЦИИ ПОЗИЦИИ KOOP- !
ДИНАТ В МАССИВЕ АБС. ПОЛОЖ.: !
X r t
Y 1 I
Z !
ЧЕТВЕРТАЯ КООРДИНАТА !
ПЯТАЯ КООРДИНАТА !
ШЕСТАЯ КООРДИНАТА !
----------------------------------}
ВОССТАНОВЛЕНИЕ ИНДИКАЦИИ ПОЗИЦИИ I
КООРДИНАТ В МАССИВЕ АБС. ПОЛОЖ : I
X !
Y !
Z !
ЧЕТВЕРТАЯ КООРДИНАТА f
ПЯТАЯ КООРДИНАТА !
ШЕСТАЯ КООРДИНАТА !
---------------------------------f
СМЕНА СТРАНИЦ ИНДИКАЦИИ Q !
F
- 50 -
00001-06 34 01
AET. ES Ш : N0000
S
ТЕК. КАДР
С( СТиЯНИЕ
601 43 90 FOOOOO DGOO +0000. 000
617 Ь4 S00000 НООО +0000. 000
640 80 TOOOGQOOOOPOOOO L Р
С!Л КАДР
РИС. 27
АВТ. W Ш ; NOOOO
W236
76543210 76543210
00010010 00000000 W236
РИС. 28
- 51 -
00001-06 34 01
4.6.1. 5. ИНДИКАЦИЯ ЛОГИЧЕСКИХ СИГНАЛОВ
РИД ИНДИКАЦИИ ПО КОМАНДЕ V ТЮКХМИ НА РИС. 28.
ЗГА ИНДИКАЦИЯ ПРЕДНАЗНАЧЕНА ДЛЯ ОТОБРАЖЕНИЯ НА ЭКРАНЕ ЛОГИ-
ЧЕСКИХ СИГНАЛОВ В ДВОИЧНОМ КОДЕ ПО ПРАВИЛУ: ’’I" - СИГНАЛ РАВЕН
ЛОГИЧЕСКОЙ ЕДИНИЦЕ : "О" - СИГНАЛ РАВЕН ЖГИЧЕСКОМУ НУЛЮ.
ЛОГИЧЕСКИЕ СИГНАЛЫ ОТОБРАЖАЮТСЯ С ВХОДОВ1И ВЫХОДОВ УЧПУ, ВХОД-
НЫХ И ВЫХОДНЫХ ОБМЕННЫХ ЯЧЕЕК ПАМЯТИ МЕЖДУ БАЗОВЫМ МАТЕМАТИЧЕСКИМ
ОБЕСПЕЧЕНИЕМ И ПРОГРАММОЙ ЭЛЕКТРОАВТОМАТИКИ СТАНКА.
СМЫСЛ КОНКРЕТНЫХ СИГНАЛОВ ОПИСЫВАЕТСЯ В ДОКУМЕНТАХ "РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ" НА КОНКРЕТНЫЙ СТАНОК И "ИНСТРУКЦИЯ ПО ОРГАНИЗАЦИИ
СОПРЯЖЕНИЯ УЧПУ 2С42-6Е СО СТАНКОМ", ЗДЕСЬ ЖЕ ПРИВОДИТСЯ ТОЛЬКО
СПОСОБ ВЫЗОВА НУЖНЫХ СИГНАЛОВ НА ИНДИКАЦИЮ;
ВЫЗОВ СИГНАЛОВ НА ИНДИКАЦИЮ ЗАДАЕТСЯ КОМАНДОЙ:
W АДРЕС 'W АДРЕС W АДРЕС W АДРЕС W АДРЕС),
КОТОРАЯ ВЫПОЛНЯЕТСЯ ПРИ НАЖАТИИ КЛАВИШИ "ПУСК". ПРИ ЭТОМ КАЖДЫЙ
АДРЕС ВЫЗЫВАЕТ ИНДИКАЦИЮ ШЕСТНАДЦАТИ ДБОИЧНЫХ РАЗРЯДОВ.
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО ОДНОВРЕМЕННО ЗАДАВАЕМЫХ АДРЕСОВ СОСТАВ-
ЛЯЕТ 5
’ ВЫВОД Н ИНДИКАЦИЮ И НУМЕРАЦИЯ РАЗРЯДОВ ОСУЩЕСТВЛЯЮТСЯ СПРАВА
НАЛЕВО. ДЛЯ УДОБСТВА ОТСЧЕТА НУМЕРАЦИЯ РАЗБИТА НА ВАЙТЫ НОМЕРАМИ
0-7.
АДРЕСА СИГНАЛОВ ДЛЯ ИНДИКАЦИИ ПОЛНОСТЬЮ СОВПАДАЮТ С АДРЕСАМИ
СИГНАЛОВ ДЛЯ ПРОГРАММЫ НА ЯЗЫКЕ "ФОКО1Г И ЗАДАЮТСЯ В СООТВЕТСТВИЙ
С ТАБЛ. 11;
ИЗ ТАБЛИЦЫ ВИДНО, ЧТО ДЛЯ ОТОБРАЖЕНИЯ ВСЕХ СИГНАЛОВ ОДНОГО
РАЗЪЕМА УЧТУ НЕОБХОДИМО ДВЕ КОМАНДЫ. СООТВЕТСТВЕННО ИНДИКАЦИЯ ЗАЙ-
МЕТ' ДВЕ СТРОКИ.
ВООНПЕ ГОВОРЯ, НА ИНДИКАЦИИ ОДНОВРЕМЕННО МОЖЕТ ОТОБРАЖАТЬСЯ
ПЯТЬ СТРОК В ПОСЛЕДОВАТЕЛЬНОСТИ, СООТВЕТСТУЮЩЕЙ ПОРЯДКУ ЗАДАНИЯ
КОМАНД
ПРИМЕР: НУЖНО ВЫВЕСТИ НА ИНДИКАЦИЮ СИГНАЛЫ ВХОДНОГО РАЗЪЕМА ХЗ,
ОБМЕННЫХ ЯЧЕЕК W204.W236 И ВЫХОДНОГО РАЗЪЕМА XI.
ПОЯВИТСЯ ИНДИКЛЦИЯ ПОКАЗАННАЯ НА РИС. 29.
КАК ВИДНО КЗ ПРИМЕРА, ЗАДАВАТЬ КОМАНДЫ МОЖНО В ПРОДОЛЬНОЙ
ПОСЛЕДОВАТЕЛЬНОСТИ И СОЧЕТАНИИ
ЕСЛИ КОЛИЧЕСТВО НАБРАННЫХ КОМАНД БОЛЕЕ ПЯТИ, ТО ИНДИКАЦИЯ НЕ
ИЗМЕНЯЕТСЯ. А КОМАНДА ИГНОРИРУЕТСЯ.
КРОМЕ ЛОГИЧЕСКИХ СИГНАЛОВ МОЖНО ВЫВЕСТИ НА ЭКРАН ШЕСТНАДЦАТИ-
РАЗРЯДНУЮ ДВОКШУЮ ИНДИКАЦИЮ ЛЮБОЙ ЯЧЕЙКИ. ПАМЯТИ УЧПУ.
В ЭТ.Л1 СЛУЧАЕ В КАЧЕСТВЕ АДРЕСА ДОЛЖЕН ВСЕГДА ЗАДАВАТЬСЯ ШЕСТИ-
РАЗРЯДНЫЙ ВОСМЕРИЧНЫЙ АДРЕС, ВЕДУЩИЕ НУЛИ КОТОРОГО ОПУСКАТЬ НЕЛЬЗЯ
ПРИМЕЧАНИЕ. КОМАНДА W. ЗАДАННАЯ БЕЗ АДРЕСА. ВЫЗЫВАЕТ ИНДИКАЦИЮ
СИГНАЛОВ ПО АДРЕСАМ, ЗАДАННЫМ РАНЕЕ. ЕСЛИ АДРЕСА НЕ ЗАДАВАЛИСЬ, ТО
ИНДИКАЦИИ СИГНАЛОВ НЕ БУДЕТ.
4.6.1. 6. ИНДИКАЦИЯ СОСТОЯНИЯ ВХОДНЫХ И НС50ДНЫХ РАЗ' ЕМОВ УЧПУ
ВИД ИНДИКАЦИИ ВХОДНЫХ РАЗ’ ЕМОВ ПО КОМАНДЕ I ПОКАЗАН НА РИС. 30.
ВИД ИНДИКАЦИИ ВЫЖДНЙС РАЗ'ЕМОВ ПО КОМАНДЕ О ПОКАЗАН НА РИС. 31.
00001-06 34 01
РАЗЪЕМ ИЛИ !
ЯЩИКИ ПАМЯТИ!
! 167640-167656
W40-W56
W1W-W136
! 167740,167742
W140,W142
W204
W30W32
W34W3C
rf2W4
WW10
W12W14
W16W29
W22W24
! 167630.167632
! 167634,167636
167602,167604
167606,167610
167512 167614
167616,167620
167622,167624
ВЫХОДЫ
W204
jtM'WP' ! 167700-157736
НИЯ !
X9
X10
X17
W206
V/210
W212
W214
V216
V220
W222
! ОПРЕДЕЛЯЕТСЯ АВТОМАТИ- !
! ЧЕСКИ ПРИ ТРАНСЛЯЦИИ !
! ПРОГРАММ ЗА »
! ТО ЖЕ !
! ТО ЖЕ !
**
W206-
W210
W212
W214
W216
W220
W222
выходы
W226
W2X'
r^232
*234
W236
11
11
W224
*226
W230
W234
*236
ЭЖГРОАВТО- !
МАТИКИ !
W240 !
W240
SO
W576
00001-06 34 01
ABT. EW IU : N0000
W2W4W204W236W30
76543210 76543210
11110100 11111111 W2
00000000 10111111 W4
00000000 10000001 '*204
00100100 00000000 *236
00000000 00000000 W30
РИС. 29
12345678901234567890123456789012
00000000000001100000000000000000
11010001000011111111100000010000
00000000000000101010101111000001
11111111000001100000110000000111
00000000000101011000101010010101
РИС. 30
12345678901234567890123456789012
00100000000000011111000000010101
11111111100000101010100011010100
РИС. 31
- 54 -
00001-06 34 01
В ВЕРХНЕЙ СТРОКЕ РАСПОЛАГАЕТСЯ НУМЕРАЦИЯ СИГНАЛОВ СЛЕВА НАПРА-
• ВО ОТ 1 ДО 32. ДЛЯ УДОБСТВА ОТСЧЕТА КАЖДЫЙ ДЕСЯТЫЙ СИГНАЛ ПОДЧЕРК-
НУТ.
НА ИНДИКАЦИИ ВХОДНЫХ РАЗ' ЕМОВ ПОСТРОЧНО ОТРАЖАЕТСЯ СОСТОЯНИЕ
РАЗ’ЕМОВ ХЗ,Х8,Х9,Х1О,Х17;НА ИНДИКАЦИИ ВЫХОДНЫХ РАЗ’ЕМОВ - Х1.Х2.
4. 6.1. 7. ИНДИКАЦИЯ СОСТОЯНИЯ ЭЛЕКТРОАВТОМАТИКИ
ВИД ИНДИКАЦИИ ПО КОМАНДЕ А ПОКАЗАН НА РИС. 32.
ЭТОТ ВИД ИНДИКАЦИИ ПРЕДНАЗНАЧЕН ДЛЯ ОТОБРАЖЕНИЯ ТЕКУЩЕГО
СОСТОЯНИЯ ВСЕХ ПРОЦЕССОВ ЭЛЕКТРОАВТОМАТИКИ СТАНКА. ДЛЯ ЭТОГО НА
ЭКРАН ВЫВОДЯТСЯ ВОСЬМЕРИЧНЫЕ НОМЕРА ПРОЦЕССОВ С О ПО 37 И СООТВЕТ-
СТВУЮЩИЕ ИМ АДРЕСА ПАМЯТИ УЧПУ, ХАРАКТЕРИЗУЮЩИЕ НАЧАЛО ПРОГРАММЫ
ТЕКУЩЕЙ СИТУАЦИИ ПРОЦЕССА, ЕСЛИ ОН ЗАПУЩЕН. ЕСЛИ ПРОЦЕСС НЕ ОТРА-
БАТЫВАЕТСЯ В ДАННЫЙ МОМЕНТ ВРЕМЕНИ, ТО НА ИНДИКАЦИЮ ВЫВОДИТСЯ НУ-
ЛЕВОЙ АДРЕС.
ИСПОЛЬЗОВАНИЕ ЭТОГО ВИДА ИНДИКАЦИИ ЦЕЛЕСООБРАЗНО ПРИ ОТЛАДКЕ
ЭЛЕКТРОАВТОМАТИКИ СТАНКА ИЛИ ОПРЕДЕЛЕНИЯ ПРИЧИНЫ ОСТАНОВА (СБОЯ)
СТАНКА. ДЛЯ ЭТОГО ПРЕДВАРИТЕЛЬНО НЕОБХОДИМО ИЗУЧИТЬ ДОКУМЕНТЫ
"ИНСТРУКЦИЯ ПО ОРГАНИЗАЦИИ СОПРЯЖЕНИЯ УЧПУ 2С42-65 СО СТАНКОМ" И
"РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ" НА КОНКРЕТНЫЙ СТАНОК
4.6.1.8.
индикация Табл
СООТВЕТСТВИЯ
ВИД ИНДИКАЦИИ ПО КОМАНДЕ Т ПОКАЗАН НА РИС. 33.
ЭТОТ ВИД ИНДИКАЦИИ ПОЯВЛЯЕТСЯ И ИСПОЛЬЗУЕТСЯ, ЕСЛИ ПРОГРАММОЙ
ЭЛЕКТРОАВТОМАТИКИ СТАНКА ПРЕДУСМАТРИВАЕТСЯ ПРОГРАММИРОВАНИЕ АДРЕ-
СОМ Т НОМЕРА ИНСТРУМЕНТА НЕЗАВИСИМО ОТ НОМЕРА ГНЕЗДА.
ДАННЫЕ, ПОКАЗАННЫЕ НА ЭКРАНЕ, ИМЕЮТ СЛЕДУЮЩЕЕ СОДЕРЖАНИЕ.
ГНЕЗДО - НОМЕР ГНЕЗДА МАГАЗИНА ИНСТРУМЕНТОВ.
ПРИНИМАЕТ ЗНАЧЕНИЯ ОТ НУЛЯ ДО МАКСИМАЛЬНОГО ЗНАЧЕНИЯ, КОТОРОЕ
ОПРЕДЕЛЯЕТСЯ ПРОГРАММОЙ ЭЛЕКТРОАВТОМАТИКИ И ЗАВИСИТ ОТ КОНКРЕТНО-
ГО СТАНКА.
НУЛЕВОЙ НОМЕР ОЗНАЧАЕТ ШПИНДЕЛЬ СТАНКА.
ИНСТР. - НОМЕР ИНСТРУМЕНТА В ДАННОМ ГНЕЗДЕ, ИЛИ ШПИНДЕЛЕ, ЕСЛИ
НОМЕР ГНЕЗДА РАВЕН НУЛЮ.
ПРЕДУСМАТРИВАЕТСЯ ИСПОЛЬЗОВАНИЕ 1000 НОМЕРОВ ИНСТРУМЕНТОВ С
НОМЕРАМИ 0 - 999.
НОМЕР ГНЕЗДА И НОМЕР ИНСТРУМЕНТА НИКАК НЕ ЗАВИСЯТ ДРУГ ОТ
ДРУГА, ПОЭТОМУ НАЗНАЧЕНИЕ ТАБЛИЦЫ - УСТАНОВИТЬ СООТВЕТСТВИЕ МЕЖДУ
НИМИ ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ СТАНКА.
ТИП - КОД, ХАРАКТЕРИЗУЮЩИЙ ТИП ГНЕЗДА.
ПРЕДУСМОТРЕНО ШЕСТНАДЦАТЬ ТИПОВ ГНЕЗД С КОДАМИ О - 16. СООТ-
ВЕТСТВИЕ КОДОВ ТИПАМ ГНЕЗДА ДАЕТСЯ В ДОКУМЕНТЕ "РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ" НА КОНКРЕТНЫЙ СТАНОК
ДЛЯ УПРАВЛЕНИЯ ПРЕДУСМОТРЕНЫ КОМАНДЫ ПОКАЗАННЫЕ В ТАБЛ. 12.
ПРИМЕЧАНИЯ
1. НЕЛЬЗЯ ЗАДАВАТЬ ОТДЕЛЬНО НОМЕР ИНСТРУМЕНТА ИЛИ ТИП. ЭТО
ВЫЗОВЕТ СХХЯЗЩЕНИЯ ОБ ОШИБКЕ.
00001-06 34 01
IU
10:0000
11:0000
12:0000
13-0000
14:0000
15:0000
16:0000
17:0000
АВТ. EA
A
CO: 0000
01:0560
02:0000
03:0000
04:0000
05:0000
06:0000
07:0000
N0C00
20:1370
21:0000
22:CG00
23:0000
24:0000
25:0000
26:0000
27:0000
30:0000
31:0000
32:0000
33:0000
34:0000
35:0000
36:0000
37:0000
РИС. 32
ABT.
IU
NOOCO
ГНЕЗДО OOOO
ИНСТР. 0000
TJ5I ’’ООО
РИС. 33
00001-06 34 01
ГАГЛИЦА 12
КОМАНДА! ИСПОЛНИТЕЛЬНАЯ!
СОДЕРЖАНИЕ
пОМ.
ИНСТ.Р/
ТИП
G НОМЕР!
НОМЕР ИНСТРУМЕНТА И ТИП ВСЕГДА
УСТАНАВЛИВАЮТСЯ ОДНОВРЕМЕННО. ПРИ
НАБОРЕ ОНИ РАЗДЕЛЯЮТСЯ НАКЛОННОЙ
ЧЕРТОЙ.
ПОИСК ГНЕЗДА С ЗАДАННЫМ НОМЕРОМ
УСТАНАВЛИВАЕТСЯ ИНДИКАЦИЯ СТР*Н
С ЗАДАННЫМ НОМЕРОМ ГНЕЗДА
УСТАНОВКА НОМЕРА ИНСТРУМЕНТА В ГНЕЗДЕ!
АВТ. EU III : NOOOO
U
РЕЖИМ? 01
СВОЙ
НЕТ F
ИОН +х
РИС. 34
- 57 -
00001-06 34 01
ЭЛЕКТРОАВТОМАТИКИ ( ПЕРЕД НИМИ ЕСТЬ
’БУКВА 3 ) ЯВЛЯЮТСЯ СПЕЦЕФИЧЕСКИМИ ДЛЯ КАЖДОГО СТАНКА, И ИХ СМЫСЛ
РАСШИФРОВЫВАЕТСЯ В ДОКУМЕНТЕ "РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ" НА
КОНКРЕТНЫЙ СТАНОК.
СИСТЕМНЫЕ СООБЩЕНИЯ ЗАВИСЯТ ОТ РЕЖИМОВ РАБОТЫ УЧПУ И ОПИСАНЫ
В СООТВЕТСТВУЮЩЕМ РАЗДЕЛЕ.
ВООБЩЕ ГОВОРЯ, КАЖДОЕ СООБЩЕНИЕ ПОЯВЛЯЕТСЯ В ВИДЕ МЕРЦАЮЩЕГО
ТЕКСТА В СТРОКЕ НАБОРА ПРИ ЛЮБОМ ВИДЕ ИНДИКАЦИИ. ОДНАКО КАЖДОЕ
НОВОЕ СООБЩЕНИЕ ЗАМЕНЯЕТ ПРЕДЫДУЩЕЕ , КОТОРОЕ ЗАПОМИНАЕТСЯ
УСТРОЙСТВОМ УЧПУ.
ПОЭТОМУ В СПИСКЕ СООБЩИМ ТЕКСТЫ РАСПОЛОЖЕНЫ В ПОРЯДКЕ ПОС-
ТУПЛЕНИЯ СВЕРХУ ВНИЗ. ИНДИКАЦИЯ СПИСКА СООБЩЕНИЙ ОБНОВЛЯЕТСЯ ПРИ
КАЖДОМ ВЫПОЛНЕНИИ КОМАНДЫ U.
4.6.1.10. ИНДИКАЦИЯ ФОРМАЛЬНЫХ ПАРАМЕТРОВ
КАШ' ВЕЛИЧИН 195 ФОРМАЛЬНЫХ ПАРАМЕТРОВ С
НОМЕР МИ 1 - 195, РАСПОЛОЖЕННЫХ НА 15 СТРАНИЦАХ С ЛЕВОЙ СТОРОНЫ. С
ПРАВОЙ СТОРОНЫ НА КАЖДОЙ СТРАНИЦЕ ИНДИЦИРУЕТСЯ АБСОЛЮТНОЕ ПОЛОЖЕ-
Г ?
4.6.1.11. ИНДИКАЦИЯ ОТРАБАТЫВАЕМОЙ ЧАСТИ УПРАВЛЯЮЩЕЙ ПРОГ-
РАММЫ (УП)
ВИД ИНДИКАЦИИ ПО КОМАНДЕ К ПОКАЗАН Н/1 РИС. 36.
ЗДЕСЬ ВОЗМОЖНА ИНДИКАЦИЯ ОТРАБАТЫВАЕМОЙ ЧАСТИ УПРАВЛЯЮЩЕЙ
ПРОГРАММЫ. ИНДИЦИРУЮТСЯ 13 СТРОК УП, ПРИ ЭТОМ ОТРАБАТЫВАЕМЫЙ Е ДАН-
НЫЙ МОМЕНТ КАДР ПОДЧЕРКИВАЕТСЯ ШТРИХОВОЙ ЛИНИЕЙ. ПОСЛЕ ОТРАБОТКИ
КАДРА,ЗАНИМА
• 11134
УЮ СТРОКУ.ПРОИСХОДИТ СДВИГ ИНВОР-
ЧАОТЬ УП.
- 58 -
00001-06 34 01
4F
ЛЕТ. ER IU : N0000
R
» ЗНАЧ АБС Ю
0001 +0660000.00000 X +0000. 000
0002 +COGGOOO. 00000 Y +0000.000
0003 +0000000.00000 Z +0000. 000
0004 +0000000.00000 A ,fCООО. ООО
0005 +0000000.00000 V +0000. 000
0006 +0000000.00000 W +0000. coo
ООО? +0000000.00000
0038 +0000000. 00000
0009 +0060000. oocoo
0010 0000000.00000
0011 +0000000.00000
0012 +0000000. coooc
0013 +0000000.00000
РИС. 35
ТАБЛИЦА 13
ИСП. КЛАВИШ I
АВТ. EK IU : NOOOO
к
N12Q90G1X-120Z-50G49H10
N13091Y-50F100‘
N14X-100
N15Y+50T5
N16X+100
N17690YOZOCM9F4000
.11SG3OMOYM5
N19ME
FJfC 36
t
- 59 -
0000106 34 01
ТАБЛИЦА 14
ГРУП-! КОМАНДА! КОМАНДА! ИСПОЛНИ!.
ПА !ЗАДАНИЯ! ОТМЕНЫ ! КЛАВИША
-----j-----------1---------j
3 ! Р/ ! -Р !
! ! !
! СОДЕРЖАНИЕ !
! !
!--------------------------------»
! ЗАДАНИЕ/ОТМЕНА ПОДРЕЖИМ- ОТРА-!
! ВОТКИ С ТЕХНОЛОГ. ОСТАНОВОМ t
।-------------------------------f
!ЗАДАНИЕ/ОТМЕНА ОТРАБОТКИ С БЛС-!
! КИРОВКОЙ ВЫДАЧИ СИГНАЛОВ НА !
! СТАНОК !
! ЗАДАНИЕ/ОТМЕНА ОТРАБОТКИ С БЛО-!
!КИРОВКОЙ ПЕРЕМЕЩЕНИЙ ОСЕЙ ‘
!ЗАДАНИЕ/ОТМЕНА ОТРАБОТКИ С ВЛО-!
! КИРОВКОЙ М, S, Т, R, Q-ФУНКЦИЙ !
j------------------------------f
!ЗАДАНИЕ/ОТМЕНА ПОДРЕЖИМА ОГРА- !
! БОТКИ С ПРОПУСКОМ КАДРА ИЛИ ЕГО!
! ЧАСТИ !
!--------------------------------j
!ЗАДАНИЕ/ОТМЕНА ОТКЛЮЧЕНИЯ ПЕРЕ-!
•МЕЩЕНИЙ ОСЕЙ СТАНКА !
! I !
! 0Y ! -0Y !
! 0Z Г -GZ !
! 04 1-04 !
I 05 ! -05 I
! 06 ! -Об !
----1-------1------f
5 ! UV ! -U !
! ! !
! 4К
! 5К
! 6К
1 б ’ ! ! 1 1 j !- ! 1 1 ! 1 I 1 I ! ZX ! -ZX 1 1 ZY ! -ZY 1 ZZ ! -ZZ 1 Z4 ! -74 1 : Z5 ! -Z5 ! Z6 I -Z6 ! 1 fl 1
1 7 ! j 1 КС 1 1 I 1 1 1 -K 1 !• ! I 1
।--------------------------------
!ЗАДАНИЕ/ОТМЕНА ПОДРЕЖИМА ОТРА-
1 БОТКИ НА УСКОРЕННОЙ ПОДАЧЕ
! ЗАДАНИЕ/ОТМЕНА ЗЕРКАЛЬНОЙ
! ОТРАБОТКИ ПО ОСЯМ
! X
. Y
! Z
! 4К
! 5К
! 6К
।--------------------------------
! ЗАДАНИЕ/ОТМЕНА БЛОКИРОВКИ рЕ-
I ЖИМОБ УТШУ ПРИ РАБОТЕ ПО ИНИ-
I ЦИАТИВЕ ЭВМ ВЕРХНЕГО РАНГА
.г 60 «*
00001-06 34 01
4.6.2. ЗАДАНИЕ И ОТМЕНА ПОДЛЕЖИМ Б
ПРИ ОТРАБОТКЕ УП В РЕЖИМАХ "АВТ. " И "П. АВТ. " ИМЕЕТСЯ ВОЗМОЖ-
НОСТЬ ЗАДАНИЯ ДОПОЛНИТЕЛЬНЫХ УСЛОВИЙ ОТРАБОТКИ УП КОТОРЫЕ ЗАДАЮТ
ДОПОЛНИТЕЛЬНЫЕ ПОДРЕЖИМЫ РАБОТЫ УЧПУ
ЭТИ ПОДРЕЖИМЫ ЗАДАЮТСЯ КОМАНДАМИ ПРИВЕДЕННЫМИ В ТАБЛИЦЕ 14.
КОМАНДЫ ЗАДАНИЯ ПОДРЕЖИМОВ ВЫПОЛНЯЮТСЯ НЕЗАВИСИМО ОТ ВИДА
ИНДИКАЦИИ.
ВСЕ КОМАНДЕ. ОДНОЙ ГРУППЫ (КРОМЕ ГРУПП 4 И 6) ЯВЛЯЮТСЯ ВЗАИМОИС-
КЛЮЧАЮЩИМИ И ЗАМЕНЯЮТ НА ИНДИКАЦИИ ДРУГ ДРУГА- КОМАНДЫ ИНДИЦИРУЮТ-
СЯ В КОМАНДНОЙ СТРОКЕ В ПОРЯДКЕ, СОВПАДАЮЩЕМ С НУМЕРАЦИЕЙ ГРУПП,
ПРИЧЕМ ИНДИЦИРУЕТСЯ ВТОРОЙ СИМВОЛ КОМАНДЫ.
ПРИ ОТМЕНЕ КОМАНД ГРУПП 1,2.3,5,7 ИХ ИНДИКАЦИЯ В КОМАНДНОЙ
СТРОКЕ ИСЧЕЗАЕТ. ДЛЯ ГРУПП 4,6 ИНДИКАЦИЯ В КОМАНДНОЙ СТРОКЕ ИСЧЕЗА-
ЕТ ТОЛЬКО ТОГДА,КОГДА ПРОИЗОШЛА ОТМЕНА ПО ВСЕМ КООРДИНАТАМ. КООРДИ-
НАТЫ, ПО КОТОРЫМ ДЕЙСТВУЮТ ПОДРЕЖИМЫ ЭТИХ ГРУПП, ОТМЕЧАЮТСЯ ПРИ ИН-
ДИКАЦИИ "ЕМ" ПОДЧЕРКИВАНИЕМ.
ПРИМЕЧАНИЯ.
1. ДОПУСКАЕТСЯ ОДНОВРЕМЕННОЕ ЗАДАНИЕ НЕСКОЛЬКИХ ПОДРЕЖИМ®
ПОСЛЕДОВАТЕЛЬНЫМ ВЫПОЛНЕНИЕМ КОМАНД РАЗЛИЧНЫХ ГРУПП.
2. НЕ ДОПУСКАЕТСЯ ЗАДАНИЕ ИЛИ ОТМЕНА ПОДРЕЖИМОВ ВО ВРЕМЯ ОГРА-
БОТКИ У1
3. ДЕЙСТВИЕ ВСЕХ ПОДРЕЖИМОВ РАСПРОСТРАНЯЕТСЯ И НА РЕЖИМ "ПОИСК".
ПРИ ЭТОМ ПО КОМАНДЕ Р ОКАЗЫВАЮТ ВЛИЯНИЕ1' НА РЕЗУЛЬТАТ ПОИСКА ПОДРЕ-
ЖИМЫ ГРУПП 3,4,6; ПО КОМАНДЕ РР - ПОДРЕЖИМЫ' ГРУПйЫ 3. ПОДРЕЖИМЫ
ГРУПП 1,2,5 НЕ ОПАРЫВАЮТ ВЛИЯНИЯ НА РЕЗУЛЬТАТ ПОИСКА.
4. ДЕЙСТВИЕ ПОДРЕЖИМА ГРУППЫ 7 ОПИСАНО В "ИНСТРУКЦИИ ПО ОРГАНИ-
ЗАЦИИ СОПРЯЖЕНИЯ УЧПУ С ЭВМ ВЕРХНЕГО РАИТА".
4.6. 2.1. ОТРАБОТКА П ТЕХНОЛОГИЧЕСКИМ ОСТАНОВОМ
iliiri
КОМАНДОЙ "S1" ЗАДАЕТСЯ ОТРАБОТКА С РАЗРЕШЕНИЕМ ОСТАНОВА НО
ИЛИ ПО СИГНАЛУ ‘ТЕХНОЛОГИЧЕСКОГО ОСТАНОВА ОТ ПУЛЬТА
СТАНКА. ОТРАБОТКА ПРОДОЛЖАЕТСЯ ПРИ ПОВТОРНОМ ПУСКЕ.
4.6.2.2. ОТРАБОТКА С БЛОКИРОВКОЙ ВЫДАЧИ СИГНАЛОВ
НА СТАНОК
КОМАНДА "BR" ЗАДАЕТ ОТРАБОТКУ ПРОГРАММ! В «ВЫХ ПОДРЕЖИМАХ ЛЕР
ВЫДАЧИ ЛЮБЫХ СИГНАЛОВ НА СТАНОК. ОДНАКО УЧПУ ВЕДЕТ СЕБЯ ТАК, КАК
БУДТО БЫ СТАНОК РАБОТАЕТ, НО ПРИ ЭТОМ ИНДИКАЦИЯ ПОЛОЖЕНИЯ ОСЕЙ НЕ
ИЗМЕНЯЕТСЯ ПРИ ЭТОМ ПРОИСХОДИТ ОСТАНОВ ОТРАБОТКИ ПО ИЗ, Ml,ТЕХНО-
ЛОГИЧЕСКОМУ ОСТАНОВУ С ПУЛЬТА СТАНЕА.
ОТРАБОТКА ПРОДОЛЖАЕТСЯ ПРИ ПОВТОРНОМ ПУСКЕ.
ДАННЫЙ ПОДрад»!' ПРЕДНАЗНАЧЕН ДЛЯ ПРОВЕРКИ ПРАВИЛЬНОСТИ ПРОГРАМ-
МЫ.
00001-06 34 01
4.6. 2. 3. ОТРАБОТКА С БЛОКИРОВКОЙ ПЕРЕМЕЩЕНИЙ ОСЕЙ
КОМАНДА ГВСП ЗАДАЕТ ОТРАБОТКУ С БЛОКИРОВКОЙ ПЕРЕМЕЩЕНИЙ ВСЕХ
ГЕОМЕТРИЧЕСКИХ" ОСЕЙ СТАНКА.
ОТРАБОТКА ВЫПОЛНЯЕТСЯ ТАКИМ ОБРАЗОМ, ЧТО УЧПУ ВЫПОЛНЯЕТ ВСЮ
Fjljll
ПРОВЕРКИ ВЫПОЛНЕНИЯ ЗАПРОГРАММИРОВАН-
4.6.2. 4. ОТРАБОТКА С БЛОКИРОВКОЙ ТЕХНОЛОГИЧЕСКИХ ФУНКЦИЙ
КОМАНДА "ВТ" ЗАДАЕТ ОТРАБОТКУ С БЛОКИРОВКОЙ М, S, Т, R, Q -
ФУНКЦИЙ. ОТРАБОТКА ВЫПОЛНЯЕТСЯ ТАКИМ ОБРАЗОМ, ЧТО УЧПУ В1Л10ЛНЯЕТ
ВСЮ ПРОГРАММУ, НО НА СТАНОК ВЫДАЮТСЯ ТОЛЬКО ЗАДАНИЯ НА ПЕРЕМЕЩЕНИЯ
ОСЕЙ
ПОДРЕЖИМ ПРЕДНАЗНАЧЕН ДЛЯ ПРОВЕРКИ ВЫПОЛНЕНИЯ ЗАПРОГРАММИРОВАН-
НЫХ ПЕРЕМЕЩЕНИЙ.
4.6. 2.5. ОТРАБОТКА С ПРОПУСКОМ
КОМАНДА "Р/" ЗАДАЕТ ОТРАБОТКУ С ПРОПУСКОМ ВСЕГО КАДРА, ЕСЛИ СИМ
ВОЛ "/" ЗАПРОГРАММИРОВАН В НАЧАЛЕ КАДРА, ИЛИ ЕГО ЧАСТИ ПОСЛЕ СИМ-
ВОЛА , ЕСЛИ ОН ЗАПРОГРАММИРОВАН ВНУТРИ КАДРА.
ОТРАБОТКА ВЫПОЛНЯЕТСЯ ТАКИМ ОБРАЗОМ, БУДТО БЫ КАДР ИЛИ ЕГО
ЧАСТЬ ВООБЩЕ НЕ БЫЛИ ЗАПРОГРАММИРОВАНЫ.
4.6.2. 6. ОТРАБОТКА С "ОТКЛЮЧЕНИЕМ" ОСЕЙ
КОМАНДЫ "ОХ","ОУ", "0Z",”04" И Т. Д. ЗАДАЮТ ОТРАБОТКУ С "ОТКЛЮ-
ЧЕНИЕМ" ОСЕЙ X, У, Z, 4К И Т. Д. СООТВЕТСТВЕННО.
ОТРАБОТКА ПРОГРАММЫ ВЫПОЛНЯЕТСЯ ТАКИМ ОБРАЗОМ, КАК БУДТО БЫ ПЕ-
РЕМЕЩЕНИЯ ПО "ОТКЛЮЧЕННОЙ ОСИ" ВООБЩЕ НЕ ЗАПРОГРАММИРОВАНЫ. ПОЭТО-
МУ УСТРОЙСТВО ЧПУ НЕ МЕНЯЕТ ПОЗИЦИЮ "ОТКЛЮЧЕННОЙ" ОСИ.
ЭТО СЛЕДУЕТ УЧИТЫВАТЬ, ТАК КАК "ОТКЛЮЧЕНИЕ" ОСЕЙ, УЧАСТВУЮЩИХ
В ИНТЕРПОЛЯЦИИ ВЫЗОВЕТ СООБЩЕНИЕ ОБ ОЛИВКЕ ПРОГРАММИРОВАНИЯ
ЭТОТ ПОДРЕЖИМ ПОЗВОЛЯЕТ, НАПРИМЕР, ПРИ ОТКЛЮЧЕНИИ ОСИ Z ПРОСМОТ-
РЕТЬ ТРАЕКТОРИЮ ПЕРЕМЕЩЕНИЯ ИНСТРУМЕНТА В ПЛОСКОСТИ ХУ.
4.6.2. 7. УСКОРЕННАЯ ОТРАБОТКА
КОМАНДА XUV"/ ЗАДАЕТ ОТРАБОТКУ ПРОГРАЛЛЫ НА УСКОРЕННОЙ ПОДАЧЕ.
ОТРАБОТКА ' ' ~
РУКЦИЮ ПО ОРГАНИЗАЦИИ СОПРЯЖЕНИЯ УЧПУ' 2С42-65 СО СТАНКОМ" ).
СЯ НА ПОДАЧЕ, ЗАДАННОЙ УСТАВКАМИ (СМ. "ИНСТ-
00001-06 34 01
ЗАПРОГРАММИР» 'ВАННЫЕ BEjTPW ПОДАЧ ПРИ ЭТОМ, ЕСЛИ ОНИ МЕНЬШЕ
УСКОРЕННОЙ, ПРИ ОТРАБОТКЕ ЗАМЕНЯЮТСЯ НА УСКОРЕННУЮ, ЕСЛИ БОЛЬШЕ
ИЖ РАВНЫ УСКОРЕННОЙ - НЕ ИЗМЕНЯЮТСЯ ЕСЛИ _ ПОДАЧА ДЛЯ КАДРОВ С
ИНТЕРПОЛЯи_.____________Ж . Ж' " ' \ "
СЛУЧАЯХ, ПРОИСХОДИТ ОСТАЕСВ С ВЫДАЧЕЙ СООБЩЕНИЯ ОБ ОШИБКЕ.
ПЕРЕМЕЩЕНИЯ, ЗАДАННЫЕ ПО ФУНКЦИЯМ GO. G60, 327, 328, G19,
G31 ВЫПОЛНЯЮТСЯ НА СКОРОСТИ ПОЗИЦИОНИРОЬЖ' (БЫСТРОГО ХОДА).
4. б. 2. 8. ЗЕРКАЛЬНАЯ ОБРАБОТКА
КОМАНДЫ "ZX" "ДУ", "ZZ","Z4" И Т. Д. ЗАДАЮТ ОТРАБОТКУ ПРОГРАММЫ
С ЗЕРКАЛЬНОЙ ОБРАБОТКОЙ ЗАГОТОВКИ ПО ОСЯМ X, У, Z, 4К И Т. Д. СООТ-
ВЕТСТВЕННО
ПОНЯТИЕ "ЗЕРКАЛЬНАЯ ОБРАБОТКА ПО ОСИ" НУЖНО ПОНИМАТЬ СЛЕДУЮЩИМ
ОБРАЗОМ:
ВСЕ ПЕРЕМЕЩЕНИЯ, ЗАПРОГРАММИРОВАННЫЕ ДЛЯ ОСИ, ПО КОТОРОЙ ЗАДАНА
ЗЕРКАЛЬНАЯ 0БР/ЖТКА, БУДУТ ВЫПОЛНЯТЬСЯ СИММЕТРИЧНО В ПРОТИВОПОЛОЖ-
НОМ НАПРАВЛЕНИИ (СМОТРИ ДОКУМЕНТ 00001-06 35 01 "ПРОГРАММИРОВАНИЕ
УПРАВЛЯЮЩИХ ПРОГРАММ. ОПИСАНИЕ ЯЗЫКА. ").
4.6. 3. УПРАВЛЕНИЕ ПОДАЧЕЙ
ПРИ ОТРАБОТКЕ ПРОГРАММЫ УЧПУ ВЫПОЛНЯЕТ ПЕРЕМЕЩЕНИЯ С ПОДАЧЕЙ,
ЗАДАННОЙ В ПРОГРАММЕ ИЛИ НА УСКОРЕННОЙ ПОДАЧЕ И СКОРОСТИ НЕСТРОГО
ХОДА.
НО ПРИ ОБРАБОТКЕ ВОЗНИКАЮТ СИТУАЦИИ, СВЯЗАННЫЕ С ПОВТОРНЫМ ВЫ-
ХОДОМ ИНСТРУМЕНТА НА КОНТУР ОБРАБОТКИ. ВОПРОС .0 ВЕЛ:1ЧИНЕ ЮДАГГС
ДЛЯ ВЫПОЛНЕНИЯ УРАВНИТЕЛЬНОГО ПЕРЕМЕЩЕНИЯ РЕШАЕТСЯ ОПЕРАТОРОМ
( CM.1L 4.9.2. ).
ДЛЯ ЗАДАНИЯ ВЕЛИЧИНЫ ЭТОЙ ПОДАЧИ, НАЗЫВАЕМОЙ ПОДАЧЕЙ УЧПУ,
СУЩЕСТВУЮТ КОМАНДЫ ПРИВЕДЁННЫЕ В ТАБЛ. 15.
ПРИМЕЧАНИИ-
1. ЕСЛИ КОМАНДА НАВРАНА БЕЗ ЧИСЛА, ТО ОПЕРАТОРУ ПОКАЗЫВАЕТСЯ
ПОДАЧА УЧПУ. ЗАДАННАЯ РАНЕЕ, ИЖ О, ЕСЛИ ПОДАЧА УЧПУ НЕ ЗАДАВАЛАСЬ.
2. ПОДАЧА УЧПУ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ПЕРЕМЕЩЕНИЯ ОСЕЙ СТ АНК \
ОПЕРАЦИЯМИ НА ПУЛЬТЕ СТАНКА, ЕСЛИ ПУЛЬ"'ЭМ СТАНКА ПРЕДУСМОТРЕНА
ТАКАЯ ВОЗМОЖНОСТЬ.
00001-06 34 01
4. 7. РЕЖИМ "ПРЕДНАБОР"
РЕЖИМ "ПРЕДН/’БОР” ВЫЗЫВАЕТСЯ КЛАВИШЕЙ 3 .
ДАННЫЙ РЕЖИМ ПРЕДНАЗНАЧЕН ДЛЯ ОТРАБОГКИ ОДНОГО КАДРА, ЗАДАННОГО
С ПУЛЬТА УЧПУ И СОСТАВЛЕННОГО ПО ПРАВИЛАМ ПРОГРАММИРОВАНИЯ.
КРОМЕ ТОГО, В РЕЖИМЕ "ПРЕДНАБОР” ДЕЙСТВУЮТ ВСЕ КОМАНДЫ УПРАВЛЕ-
НИЯ, ОПИСАННЫЕ В Л. 4. 6.1. И П. 4. 6. 3.
ДЛЯ ЗАДАНИЯ КАДРА НУЖНО ВЫПОЛОТЬ СЛЕДУЮЩИЕ ДЕЙСТВИЯ
- НАЖаТЬ КЛАВИШУ С СИМВОЛОМ "N”. ПРИ ЭТОМ таотся ИНДИКАЦИЯ
"СОСТОЯНИЕ", А СИМВОЛ "N" ПОЯВИТСЯ ПОД НАДПИСЬЮ "ТЕК КАДР".
- НАБРАТЬ НУЖНЫЕ КОШ НАБИРАЕШЬ СИМВОЛЫ ПОЯВЛЯЮТСЯ ЗА СИМВО-
ЛОМ "N".
- ЗАВЕРШИТЬ НАБОР НАЖАТИЕМ КЛАВИШИ "ПС".
ЕСЛИ ОТРАБОТКА КАДРА ШЛА ОСТАНОВЛЕНА КОМАНДОЙ "СТОГГ', ТО ПО
ПУСКУ ОТРАБОТКИ ВЫПОЛНЕНИЕ КАДРА ПРОДОЛЖИТСЯ С ТОГО МЕСТА, ГДР
ПРОИЗОШЕЛ ОСТАНОВ.
ПОСЛЕ ВЫПОЛНЕНИЯ КАДРА ВСЕГДА ЩДАЕТ СЯ СООБЩЕНИЕ "КАДР".
ПРИМЕЧАНИЯ:
1. ЗАДАНИЕ ПОДРЕЖИМОВ ОТРАБОТКИ В РЕЖИМЕ "ПРЕДНАБОР" НЕВОЗМОЖНО'.
2. НЕЛЬЗЯ ЗАДАВАТЬ КАДР ДЛЯ ОТРАБОТКИ, СОДЕРЖАЩИЙ ВЫЗОВ ПОД-
ПРОГРАММЫ. ЭТО ПРИВЕДЕТ К ОСТАНОВУ И СООБЩЕНИЮ ОБ ОШИБКЕ.
3. РЕЗУЛЬТАТЫ ВЫПОЛНЕНИЯ КАДРА В "ПРЕДНАБОРЕ" НИКАК ЕЕ УЧИТЫ-
ВАЮТСЯ ЕРИ ВЫПОЛНЕНИИ ПРОГРАММЫ. ТАНЮ/ ОБРАЗОМ, ЕСЛИ ОБРАБОТКА
ПРОГРАММ БЫЛн ОСТАНОВЛЕНА, И ВЫПОЛНЕН КАДР В "ПРЕДНАБОРЕ" . ТО
ПРОДОЛЖЕНИЕ ОТ Р АБО'/М УП НоЬиЗМОЖНО ВРУ ПРЕДВАОТЕЛЬНТ^ ПОИСК/
КАДРА. Ц.
4. ЕСЛИ ПОСЛЕ ВКЛЮЧЕНИЯ УЧЕЬ НЕ БЫК ВЫПОЛНЕН ВЫХОД В "НОЛ "
СТАНКА, ТО КАДРЫ, СОДЕРЖАЩИЕ ЗАДАНИЯ НА ПЕРЕМЕЩЕНИЯ ОСЕЙ, ВЫПОЛ-
НЯТЬСЯ НЕ БУДУТ.
ЕСЛИ В КАДРЕ ЗАДАН ВЫХОД В "НОЛЬ" СТАНКА ФУНКЦИЕЙ 027, ТО КАДР
ВЫПОЛНИТСЯ. ПРИ ЭТОМ ДЛЯ ПЕРЕМЕЩЕНИЙ, ЗАДАННЫХ ДЛЯ ФУНКЦИИ 327
ЗА НАЧАЛО ОТСЧЕТА ПОЛОЖЕНИЯ БЕРЕТСЯ ТА ПОЗИЦИЯ, В КОТОРОЙ НАХОДЯТ-
СЯ ОСИ К НАЧАЛУ ВЫПОЛНЕНИЯ КАДРА.
'5.' ДЛЯ СЧИСТКИ ПАМЯТИ С СОХРАНЕНИЕМ ИНФОРМАЦИИ ПРИ ОТКЛЮЧЕНИИ
ПИТАН!® НУЖНО ВЫЛОВИТЬ КС^АВДУ ''//ПУСК". -----------------
’ 6 ПРИ НАДОРЕ КАДРА РЕЖИМНЫЕ КЛАВИШИ ИМЕЮТ СМЫСЛ СПЕЦИАЛЬНЫХ
СИМВОЛОВ, ПОЭТОМУ ПЕРЕХОД В ДРУГОЙ РЕЖИМ ВОЗМОЖЕН ТОЛЬКО ПОСЛЕ
НАЖАТИЯ КЛАВИШИ "Ж.”.
- 64 -
00001-06 34 01
ТО ВОЗМОЖНО
ТОГО, КАКОЙ
УПРа^хЕИИЕ ОТАЖОМ ЭООМОЖНО. КАИ ПОЛНОСТЬЮ ОТ УЧПУ, ТАИ И ДЕЙСТ-
ВИЯМИ НА ПУЛЬТЕ СТАНКА.
УСТРОЙСТВО ЧПУ АВТОНОМНО УПРАВЛЯЕТ СТАНКОМ ПРИ ОТРАБС ГКЕ ПРО-
ГРАММЫ В РЕЖИМА) "АВТОМАТИЧЕСКИЙ" И "ПОЛУАВТОМАТИЧЕСКИЙ” И ОТРА-
БОТКЕ КАДРА В РЕЖИМЕ "ПРЕДНАВОР".
ЕСЛИ ОТРАБОТКА ПРОГРАММЫ ИЛИ КАДРА НЕ ВЫПОЛНЯЕТСЯ,
УПРАВЛЕНИЕ СТАНКОМ С ПУЛЬТА СТАНКА, НЕЗАВИСИМО ОТ
РЕЖИМ РАБОТЫ УСТАНОВЛЕН НА ПУЛЬТЕ УЧПУ.
ДЛЯ РАБОТЫ ОТ УЧПУ ИЛИ С ПУЛЬТА СТАНКА НЕОБХОДИМО
ПЕРЕКЛЮЧАТЕЛЕМ УПРАВЛЗРЮГОТ УЧПУ”(ПРОГРАММА) ИЛИ "ОТ
КА” (НАЛАДКА). ЭТО ПЕРЕКЛЮЧЕНИЕ ПРОИЗВОДИТСЯ НА ПУЛЬТЕ СТАНКА
ЕСЛИ УСТАНОВЛЕНО УПРАВЛЕНИЕ ОТ ПУЛЬТА СТАНКА, ТО СТАНОВИТСЯ НЕ-
ВОЗМОЖНЫМ ПУСК ОТРАБС KZ ПРОГРАММЫ И СТАНОК ПОЛНОСТЬЮ ПОДЧИНЯЕТСЯ
КОМАНДАМ С ПУЛЬТА СТАНКА
УЧПУ УПРАВЛЯЕТСЯ ВСЕМ НАБОРОМ КОМАНД, ОПИСАННЫМ В НАСТОЯЩЕМ
РУКОВОДСТВЕ.
С ПУЛЬТА СТАНКА МОЖНО ПРОИЗВЕСТИ СЛЕДУЮЩИЕ ДЕЙСТВИЯ ДЛЯ УПРАВЛЕ-
НИЯ ОСЯМИ СТАНКА
- ВЫХОД В "НОЛЬ" СТАНКА ПО КАЖДОЙ ОСИ НА СКОРОСТИ ВЫХОДА В НОЛЬ;
ПОЛЬЗОВАТЬСЯ
ПУЛЬТА СТАН-
ЛЕМ С ПУЛЬТА СТАНКА;
- МИНИМАЛЬНОЙ;
аду g
- УСКОРЕННО'!'
- ПОДАЧЕ УЧПУ ( ЗАДАЕТСЯ С ПУЛЬТА УШР КОМАНДАМИ УПРАВЛЕНИЯ
ПОДАЧЕЙ );
- ФИКСИРОВАННЫЕ ПЕРЕМЕЩЕНИЯ НА 1, 10, ICO, 1000 ДИСКРЕТ.
ВЫХОД В '•НОЛЬ" СТАНКА НЕОБХОДИМО ПРОИЗВОДИТЬ ДО НАЧАЛА ОБРАБОТ-
КИ ПОСЛЕ ВКЛЮЧЕНИЯ ПИТАНИЯ УЧПУ. ЕСЛИ ЭТОГО НЕ СДЕЛАТЬ, ТО БУДЕТ
НЕВОЗМОЖНА ОТРАБОТКА ЗАПРОГРАММИРОВАННЫХ ПЕРЕМЕЩЕНИЙ.
УПРАВЛЕНИЕ ОТ ПУЛЬТА СТАНКА ПРЕДНАЗНАЧЕНО ДЛЯ ПОДГОТОЙИТЕЛЬНЬС’.
ОПЕРАЦИЯ И ВМЕШАТЕЛЬСТВА ОПЕРАТОРА В ПРОЦЕСС ОБРАБОТКИ СТ Ж,
КОТОРЫЙ ОПИСАН В СЛЕДУЮЩЕМ РАЗДЕЛЕ.
ПОДРОБНОЕ ОПИСАНИЕ ПУЛЬТА СТАНКА ПРИВОДИТСЯ В "РУКОВОДСТВЕ ПО
ЭКСПЛУАТАЦИИ” НА КОНКРЕТНЫЙ СТАНЖ
- 65 -
00001-06 34 01
4. 9. УПРАВЛЕНИЕ ОТРАБОТКОЙ ПРОГРАММЫ ИЛИ КАДРА
ЭТОТ РАЗДЕЛ СОДЕРЖИТ СПИСАНИЕ ПРОЦЕССА ОТРАБОТКИ УП В РЕЖИМАХ
"АВТОМАТИЧЕСКИЙ" И •ПОЛУАВТОМАТИЧЕСКИЙ" И КАДРА В РЕЖИМЕ "ПРЕД-
НАБОР".
ОТРАБОТКА УП ИЛИ КАДРА ВЫПОЛНЯЕТСЯ, ЕСЛИ ИА ПУЛЬТЕ СТАНКА УСТА-
НОВЛЕНО УПРАВЛЕНИЕ ОТ УЧПУ С ПРОГРАММА ).
ПЕРЕД НАЧАЛОМ ОТРАБОТКИ ПРОГРАММЫ НУЖНУЮ УП ( ИЛИ ЕЕ КАДР )
НУЖНО НАЙТИ, ИСПОЛЬЗУЯ РЕЖИМ "ПОИСК”.
ВЫПОЛНЕНИЕМ ПРОГРАММЫ ИЛИ КАДРА В "ПРЕДНАБОРЕ" УПРАВЛЯЮТ КОМАН
ДЫ ПУЛЬТА УЧПУ ПОКАЗАННЫЕ В ТАБЛ. 16.
ПРИМЕЧАНИЕ. ЭТИ КОМАНДЫ МОГУТ ПОДАВАТЬСЯ И ОТ ПУЛЬТА СТАНКА
(ИЛИ ТОЛЬКО ОТ ПУЛЬТА СТАНКА) В ЗАВИСИМОСТИ СТ КОНКРЕТНОГО СТАНКА.
4.9.1. ОСТАНОВ ПРОГРАММЫ И ПОВТОРНЫЙ ПУСК
ОТРАБОТКА ПРОГРАММЫ ПРОДОЛЖАЕТСЯ ДО ОСТАНОВА ЕЕ ПО ФУНКЦИЯМ МО,
Ml, М2, МЗО ИЛИ ДО ОСТАНОВА КЛАВИШЕЙ "СТОП".
ПРИ ВЫПОЛНЕНИИ ПРОГРАММЫ В РЕЖИМЕ "ПОЛУАВТОМАТИЧЕСКИЙ”, ОСТАНОВ
ПРОИСХОДИТ ПОСЛЕ ОТРАБОТКИ КАЖДОГО КАДРА.
ПРИМЕЧАНИЯ:
1. ЕСЛИ КАДР, В КОТОРОМ ЗАДАН ВЫЗОВ ПОДПРОГРАММЫ ИЛИ ВОЗВРАТ ИЗ
ПОДПРОГРАММЫ, НЕ СОДЕРЖИТ ДРУГИХ ЗАДАНИЙ, ТО ПОСЛЕ ЕГО ВЫПОЛНЕНИЯ
В РЕЖИМЕ "ПОЛУАВТОМАТИЧЕСКИЙ" ОСТАНОВ НЕ ПРОИСХОДИТ.
2. ПРИ ВЫПОЛНЕНИИ ПОСТОЯННЫХ ЦИКЛОВ В ГЕЖИУР "ПОЛУАВТОМАТИЧЕС-
КИЙ" ПРОИСХОДИТ ОСТАНОВ ОТРАБОТКИ ВНУТРИ ЦИКЛА, В ТОЧКАХ, СПИСАН-
НЫХ В ДОКУМЕНТЕ 00001-06 35 01 "ОПИСАНИЕ ЯЗЫКА".
ВЫПОЛНЕНИЕ КАДРА В "ПРЕДНАБОРЕ" ПРОДОЛЖАЕТСЯ ДО КОНЦА ИЛИ ДО
ОСТАНОВА ОТРАБОТКИ КЛАВИШЕЙ "СТОП".
ВО ВСЕХ СЛУЧАЯ}. ООТлЬОВА ПРОИСХОДИТ:
СНИЖЕНИЕ ПОДАЧИ ДО НУЛЯ ПО ЛИНЕЙНОМУ ЗАКОНУ -"МЯГКИЙ" ОСТАНОВ
ОСЕЙ;
- ВЫДАННЫЕ НА СТАНОК К МОМЕНТУ ОСТАНОВА М, S, Т, R, Q - ФУНКЦИИ
ОТРАБАТЫВАЮТСЯ ДО СВОЕГО КОНЦА.
ПОВТОРНЫМ С'ГИТАЕТСЯ ПУСК ОТРАБОТКИ, ВЫПОЛНЕННЫЙ ПОСЛЕ ОСТАНОВА
ОТРАБОТКИ. ОН ТАКЖЕ ЗАДАЕТСЯ КОМАНДОЙ ”Р", НО ЕСЛИ КОМАНДА "Р" УЖЕ
ИМЕЕТСЯ 3 СТРОКЕ НАБОРА, ЕЩЕ РАЗ ЕЕ МОЖНО НЕ НАВИРАТЬ - ДОСТАТОЧНО
НАЖАТЬ КЛАВИШУ "ПУСК”.
ПОВЕДЕНИЕ УЧПУ ПРИ ЭТОМ МОЖНО ОПРЕДЕЛИТЬ ПО ТАБЛ. 17.
ПРИМЕЧАНИЕ. ОПЕРАЦИИ ПУСКА И ОСТАНОВА ОТРАБОТКИ ВОЗМОЖНЫ И С
ПУЛЬТ/ СТАНКА,ПРИ ЭТОМ ИХ ДЕЙСТВИЕ ПОЛНОСТЬЮ СОВПАДАЕТ С ДЕЙСТВИЕМ
КОМАНД ПУЛЬТА УЧПУ.
00001-36 34 01
ТАБЛИЦА 15
КОМАНДА ! ИСПОЛНИТЕЛЬНАЯ ! СОДЕРЖАНИЕ
! КЛАВИША I
----------}----------------1-------------------------------------
FX ЧИСЛО! ! ЗАДАНИЕ ПОДАЧИ УЧПУ ДЛЯ КООРДИНАТЫ X
----------f f--------------------------------------
FY ЧИСЛО! ! ЗАДАНИЕ ПОДАЧИ УЧПУ ДЛЯ КООРДИНАТЫ Y
--------j |---------------—---------------------
FZ ЧИСЛО! г-------. ! ЗАДАНИЕ ПОДАЧИ УЧПУ ДЛЯ КООРДИНАТЫ Z
F4 ЧИСЛО! ________F ! ЗАДАНИЕ ПОДАЧИ УЧПУ ДЛЯ 4-ОЙ КООРДИ-
! ! НАТЫ
----------1 f--------------------,------------——
F5 ЧИСЛО! ! ЗАДАНИЕ ПОДАЧИ УЧПУ ДЛЯ 5-ОЙ КООРДИ-
! ! НАТЫ
---------1 t-------------------------------------
F6 ЧИСЛО! ! ЗАДАНИЕ-ПОДАЧИ УЧПУ ДЛЯ 6-ОЙ КООРДИ-
! ! НАТЫ
ТАБЛИЦА 16
ИСПОЛНИТЕЛЬНАЯ к СОДЕРЖАНИЕ
КЛАВИША !
------------------------------------------------------
I ПУСК ОТРАБОТКИ УП ИЖ КАДРА В ПРЕДНА-
! БОРЕ ПОЯВЛЯЕТСЯ СИМВОЛ * В КОМАНДНОЙ
>! СТРОКЕ
! ОСТАНОВ ВЫПОЛНЕНИЯ УП (ИЛИ КАДРА В
! "ПРЕДНАБОРЕ").
! ПРОПАДАЕТ СИМВОЛ * В КОМАНДНОЙ СТРОКЕ!
ТАБЛИЦА 17
ВИД ОСТАНОВА! ПОВЕДЕНИЕ УЧПУ ПРИ ПОВТОРНОМ ПУСКЕ !
------------f------------------------------------------------------1
ПО МЗО, М2 ’ ОТРАБОТКА ЗАКС НЧИНЕ?.0Я ПРОГРАММ ВОЗМОЖНА ТОЛЬКО !
! .ПОСЛЕ ПОИСКА ЕЕ НАЧАЛА ИЛИ ЗАДАННОГО КАДРА !
------------j------------------------------------------------------!
ПО NO, Ml I НАЧИНАЕТСЯ ОТРАБОТКА (Г' СЛЕЦУПЦЕГи КАДРА !
ПОСЛЕ ! В "ПОЛУАВТОМАТИЧЕСКОМ"-ОТРАБОТКА СЛЕДУЮЩЕГО
ВЫПОЛНЕНИЯ I КАДРА
КАДРА » В "ПРЕДНАБОРЕ" -ОТРАБОТКА ЗАДАННОГО КАДРА
! ЕШЕ РАЗ
------------1---------------------------------------------
КЛАЗИДй I ПРОДОЛЖАЕТСЯ ОТРАБОТКА С ТОЧКИ ОСТАНОВА
СТОП !
- - 67 -
ОООС- Об 34 01
4. 9.2. ОТРАБОТКА ПРОГРАММЫ С ЗАДАННОГО КАДРА
ДЛЯ ОТРАБОТКИ ПРОГРАММЫ С ЗАДАННОГО КАДРА НУЖНО ВЫПОЛНИТЬ СЛЕ-
ДУЮЩИЕ УСЛОВИЯ:
1) Б РЕЖИМЕ "ПРЕДНАБОР" ВЫПОЛНИТЬ ТЕХНОЛОГИЧЕСКИЕ ФУНКЦИИ (M,S,
T,R,Q), КОТОРЫЕ ДОЛЖНЫ БЫТЬ ВЫПОЛНЕНЫ К НАЧАЛУ ЗАДАННОГО КАДРА;
2) УСТАНОВИТЬ НА ПУЛЬТЕ СТАНКА РЕЖИМ УПРАВЛЕНИЯ ОТ УЧПУ ( ПРОГ-
РАММА
3) НАЙТИ ЗАДАННЫЙ КАДР В РЕЖИМЕ "ПОИСК" ПО КОМАНДЕ Р. ПОСЛЕ ПО-
ИСКА УСТРОЙСТВУ ЧПУ ИЗВЕСТНЫ ПОЗИЦИИ ОСЕЙ СТАНКА, ИЗ КОТОРЫХ ДОЛЖ-
НА НАЧАТЬСЯ ОТРАБОТКА ЗАДАННОГО КАДРА;
ЕСЛИ ТЕКУЩЕЕ ПОЛОЖЕНИЕ ОСЕЙ НЕ СОВ'ТАДАЕТ С ЗАДАННЫМ, ТО ИЗВЕСТ-
НЫ И ВЕЛИЧИНЫ ПЕРЕМЕЩЕНИЙ ДЛЯ ВЫХОДА В ЗАДАННУЮ ПОЗИЦИЮ. ЭТИ ПЕРЕ-
МЕЩЕНИЯ НАЗЫВАЮТСЯ УРАВНИТЕЛЬНЫМИ;
4) ОПЕРАЦИЯМИ НА ПУЛЬТЕ СТАНКА ВЫВЕСТИ В ПОЗИЦИЮ ДЛЯ БЕЗОПАСНО-
ГО ПОДХОДА К ДЕТАЛИ;
5) УСТАНОВИТЬ РЕЖИМ "АВТОМАТИЧЕСКИ" ИЛИ "ПОЛУАВТОМАТ ГЛВЖИР
ЙШ
НА ПУЛЬТЕ УЧПУ;
6) ВЫПОЛНИТЬ КОМАНДУ "ПУСК ОТРАБОТКИ".
ОТРАБОТКА НАЧНЕТСЯ С ВЫПОЛНЕНИЯ УРАВНИТЕЛЬНЫХ ПЕРЕМЕЩЕНИЙ-
ПЕРЕМЕЩЕНИЯ ВЫПОЛНЯЮТСЯ В СЛЕДУЮЩЕМ ПОРЯДКЕ: 4-АЯ, 5-АЯ, 6-АЯ
КООРДИНАТЫ,X,Y,Z. ПРИ ПУСКЕ ОТРАБОТКИ В РЕЖИМЕ "ПОЛУАВТОМАТИЧЕСКИЙ"
ПОСЛЕ ПЕРЕМЕЩЕНИЯ ПО КАЖДОЙ ОСИ БУДЕТ ПРОИСХОДИТЬ ОСТАНОВ УП И ВЫ-
ДАЧА СООБЩЕНИЯ "КАДР".
ХАРАКТЕР ДВИЖЕНИЯ ОСЕЙ ПРИ ЭТОМ БУДЕТ АНОЛОГИЧНЫМ ПОЗИЦИОНИРО-
ВАНИЮ, НС СКОРОСТЬ КАЖДОЙ ОСИ БУДЕТ РАВНА ПОДАЧЕ УЧПУ. ПОСЛЕ ЭТОГО
БУДЕ? ВЫПОЛНЯТЬСЯ ОТРАБОТКА ПРОГРАММЫ С ПОДАЧЕЙ/ ЗАДАННОЙ В ПРОГ-
РАММЕ.
ЕСЛИ ПОДАЧА УЧПУ НЕ ЗАДАНА, ТО УРАВНИТЕЛЬНЫЕ ПЕРЕМЕЩЕНИЯ НЕ
ВЫПОЛНЯЮТСЯ И ВЫДАЕТСЯ СООБЩЕНИЕ ОБ 'ЖИБКЕ "НЕТ F ПОДХ".
ПРИ ПОИСКЕ ПО КОМАНДЕ РР ВЫХОД КООРДИНАТ В ТОЧКУ НАЧАЛА. КАДРА
НЕ ВОЗМОЖЕН, ПОЭТОМУ ИМЕЕТ1 СМЫСЛ ПОИСК ТОЛЬКО ОПРЕДЕЛЕННЫХ КАДРОВ,
СООТВЕТСТВУЮЩИХ ТРЕБОВАНИЯМ П 4. 5.1.
ПРИМЕЧАНИЕ.
ЕСЛИ МЕЖДУ ПОИСКОМ И ПУСКОМ ОТРАБОТКИ ВЫПОЛНИЛИСЬ КАДРЫ В
"ПРЕДНАБОРЕ". ТО ПОИСК НУЖНО ВЫПОЛНИТЬ ЗАНОЮ.
4.9.3. ВМЕШАТЕЛЬСТВО В ОТРАБОТКУ РУ !НЫМИ ОПЕРАЦИЯМИ
ЕСЛИ ПРОГРАММА ВЫЛА ОСТАНОВЛЕНА ЛЮБЫМ ИЗ СПОСОБОВ, ОПИСАННЫХ В
СП. 4.9.1. ТО ВОЗМОЖНЫ ОПЕРАЦИИ УПРАВЛЕНИЯ ОСЯМИ СТАНКА С ПУЛЬТА
СТАНКА.
ДЛЯ ЭТОГО НЕОБХОДИМО УСТАНОВИТЬ УПРАВЛЕНИЕ ОТ ПУЛЬТА СТАНКА
( НАЛАДКА ).
ВОЗМОЖНЫ ЛЮБЫЕ ПЕРЕМЕЩЕНИЯ ОСЕЙ, ПРИ ЭТОМ УСТРОЙСТВУ ЧПУ ВСЕГДА
ИЗВЕСТНЫ ПОЗИЦИИ, ИЗ КОТОРЫХ ДОЛЖНА ПРОДОЛЖАТЬСЯ ОТРАБОТКА ПРИ ПОВ-
ТОРНОМ ПУСКЕ - ЭТО ПОЗИЦИЯ НА МОМЕНТ ОСТАНОВА.
ОТРАБОТКА ПРИ ПОВТОРНОМ ПУСКЕ НАЧИНАЕТСЯ С ВЫПОЛНЕНИЯ УРАВНИ-
ТЕЛЬНЫХ ПЕРЕМЕЩЕНИЙ ПОЗИЦИОНИРОВАНИЕМ ОСЕЙ НА СКОРОСТИ, ЗАДАННОЙ
ПОДАЧЕЙ УЧПУС СМ. П. Я. 4.5.3, 4. 9.2.). ПОЭТОМУ ОПЕРАТОР ДОЛЖЕН ПРЕД-
- 68 -
00001-25 £4 01
ВАРИТЕЛЬНО ВЫВЕСТИ ОСИ В ПОЗИЦИЮ ДЛЯ БЕЗОПАСНОГО ПОДХОДА К ДЕТАЛИ
ПРИМЕ1 АНИЕ
ЕСЛИ МЕЖДУ ОСТАНОВОМ И ПОВТОРНЫМ ПУСКС-М ВЫПС ЛНЯЛИСЬ КАДРЫ В
"Д’ЕДНАБОРЕ", ОСУЩЕСТВЛЯЛСЯ ВВОД УЛИЛИ ИХ РЕДАКТИРОВАНИЕ, ТО СЛЕ-
ДУЕТ НАЧИНАТЬ ОТРАБОТКУ С ЗАДАННОГО КАДРА ПОСЛЕ ЕГО ПОИСКА.
4.10. СОСТОЯНИЕ СБРОСА УЧПУ
СОСТОЯНИЕ СБРОСА УЧПУ НЕ ЯВЛЯЕТСЯ РЕЖИМОМ РАБОТЫ УЧПУ. СОСТОЯНИЕ
СБРОСА ФОРМИРУЕТСЯ УСТРОЙСТВОМ ЧПУ ПРИ НАЖАТИИ КЛАВИШИ "///" ИЛИ ПО
С’ТНАЛУ ОТ ПУЛЬТА СТАНКА ( ИНОГДА ТОЛЬКО ОТ ПУЛЬТА СТАНКА ). ПРИ Ви
ПОЛНЕНИИ СБРОСА ВСЕГДА ОЧИЩАЕТСЯ СПИСОК СООБЩЕНИЙ ОПЕРАТОРУ, НО ПРИ-
ЧИН, ВЫЗВАВШИЕ СООБЩЕНИЯ, НЕ УСТРАНЯЮТСЯ. КРОМЕ ТОГО, ЕСЛИ НЕ ОТРА-
БАТЫВАЕТСЯ ПРОГРАММА ИЛИ КАДР, И НЕ ВЫПОЛНЯЮТСЯ ПЕРЕМЕЩЕНИЯ ОСЕЙ,ТО:
- bocctaevbtzba- тся готовность учпу,
- СБРАСЫВАЕТСЯ РАССОГЛАСОВАНИЕ В КОНТУРЕ ПОЛОЖЕНИЯ,
- ЗАНОВО НАЧИТАЕТСЯ АВТОМАТИЧЕСКАЯ КОМПЕНСАЦИЯ ДРЕЙФА НУЛЯ
КООРДИНАТ.
СОСТОЯНИЕ СБРОСА НА КОНКРЕТНОМ СТАНКЕ ОПИСЫВАЕТСЯ В ДОКУМЕНТА-
ЦИИ НА ЭТОТ СТАНОК.
4.11. РЕЖИМ ’’ТЕСТ"
ДАННЫЙ РЕЖИМ ВЫЗЫВАЕТСЯ НАНА'ТИЕМ КЛАВИШИ "ТЕСТ" И ПРЕДНАЗНАЧЕН
ДЛЯ АВТОНиМНОЙ ПРОВЕРКИ ПРАВИЛЬНОСТИ РАБОТЫ ОТДЕЛЬНЫХ ЕЛиКСВ УЧПУ;
В ЭТОМ РЕЖИМЕ ВОЗМОЖНА ТАКЖЕ РАБОТА В РЕЖИМЕ ДИАЛОГА С ПРО
11Э->
СОРОМ.
ДЛЯ РАБОТЫ В РЕЖИМЕ ИСПОЛЬЗУЮТСЯ КОМАНДЫ,УКАЗАННЫЕ В ТАБЛ. 18.
ДЛЯ РАБОТЫ С ТЕЛТ - ПРОГРАММАМИ И В РЕЖИМЕ ДИАЛОГА С ПРОЦЕССО-
РОМ СЛЕДУЕТ ОБРАЩАТЬСЯ К ДОКУМЕНТУ "РУКОВОДСТЧО ПО ЭКСПЛУАТАЦИИ"
ДЛЯ УЧПУ 2С42-65.
ВЫХОД ИЗ РЕЖИМА ДИАЛОГА ВОЗМОЖЕН ДВУМЯ СПОСОБАМИ:
- ЕСЛИ ПРОЦЕССОРОМ ПОСЛЕ ОСТАНОВА НЕ ВЫПОЛНЯЛИСЬ НИКАКИЕ ПРОГ-
РАММЫ. ТО ПО НАЖАТИЮ КЛАВИШИ "Р" УЧПУ ВОССТАНАВЛИВАЕТ СВОЕ СОСТО-
ЯНИЕ,
ЕСЛИ ВЫПОЛНЯЛАСЬ ЗАГРУЗКА ТЕСТ - ПРОГРАММ ИЛИ САМИ ТЕСТ -
ПРОГРАММЫ, ТО КОМАНДОЙ " 173000 G " ПРОГРАММЕ ОБЕСПЕЧЕНИЕ ЗА-
ПУСКАЕМСЯ ЗАНОВО.
В ПОСЛЕДНЕМ СЛУЧАЕ УЧПУ ТЕРЯЕТ СВОЮ ИНФОРМАЦИЮ , К=ОМЕ ХРАНЯ-
ЩЕЙСЯ В ПАМЯТИ С СОХРАНЕНИЕМ ИНФОРМАЦИИ. ЭТО СОСТОЯНИЕ УЧПУ ЯВЛЯЕТ-
СЯ ТОЧНО ТАКИМ ЖЕ, КАК И ПОСЛЕ ВКЛЮЧЕНИЙ 1ТИТАНИЯ УЧПУ.
ВООБЩЕ ГОВОРЯ, РАБОТАТЬ В ЭТОМ РЕЖИМЕ ДОЛЖЕН ТОЛЬКО ПОДГО-
ТОВЛЕННЫЙ ПЕРСОНАЛ, В ПРОТИВНОМ СЛУЧАЕ ПОСЛЕДСТВИЯ МОГУТ БЫТЬ
ЛШЛИ. ТАК КАК УЧПУ НЕ КОНТРОЛИРУЕТ ДЕЙСТВИЯ ОПЕРАТОРА.
- 69 -
00001-06 34 01
ТАБЛИЦА 18
КОМАНДА
I ИСПОЛНИТЕЛЬНАЯ ! СОДЕРЖАНИЕ
• КЛАВИША I
।---------------j--------------------------------------
I ! ПРОИСХОДИТ ОСТАНОВ РАБОТЫ ЦЕНТРАЛЬ-
I !НЭГО ПРОЦЕССОРА,КОТОРЫЙ ВЫХОДИТ В РЕ-
! I ЖИМ ДИАЛОГА С ОПЕРАТОРОМ. УЧПУ ПЕРЕ-
! ! СТАЕТ ВЕСТИ СЕБЯ КАК ЦЕЛАЯ СИСТЕМА
I УПРАВЛЕНИЯ.
! СЛЕДУЕТ ПОЗАБОТИТЬСЯ О БЕЗОПАСНОСТИ
! СТАНКА
!-------------------------------------
! ПРИ ЗАГРУЗКЕ ТЕСТ- ПРОГРАММЫ С ФСУ:
! ПЕРЕПИСЬ " АБСОЛЮТНОГО ЗАГРУЗЧИКА",
I НАЧИНАЯ С АДРЕСА 17500, И ЗАГРУЗКА
! I ПЕРФОЛЕНТЫ С ТЕСТ-ПРОГРАММОЙ
I
f
I
!
!
»
!
t
!
!
!
!
t
I
!
00001-06 34 01
5. * СООБЩЕНИЯ ОПЕРАТОРУ
ПОСЛЕ ВКЛЮЧЕНИЯ УЧПУ, ВО ВРЕМЯ РАБОТЫ УЧПУ ПО ПРОГРАММЕ ИЛИ ПРИ
РАБОТЕ ОПЕРАТОРА НА ПУЛЬТЕ УЧПУ НА ЭКРАН ВЫДАЮТСЯ СООБЩЕНИЯ, СО
ДЕРЖАНИЕ КОТОРЫХ РАССМАТРИВАЕТСЯ НИЖЕ-
ПРИ ВЫПОЛНЕНИИ КАЖДОЙ КОМАНДЫ ПУЛЬТА УСТРОЙСТВО ЧПУ ПРОВЕРЯЕТ
ДОПУСТИМОСТЬ ТАКОЙ КОМАНДЫ ДЛЯ ЗАДАННОГО РЕЖИМА РАБОТЫ, И, ЕСЛИ
КОМАНДА НЕПРАВИЛЬНАЯ, ТО OrlA НЕ ВЫПОЛНЯЕТСЯ, И В СТРОКЕ НАБОРА
ПОЯВЛЯЕТСЯ СИМВОЛ НУЖНО ЗАДАТЬ ПРАВИЛЬНУЮ КОМА ВДУ.
5.1. ТЕКСТОВЫЕ СООБЩЕНИЯ
ТЕКСТОВЫЕ СООБЩЕНИЯ ВЫДАЮТСЯ НА ЭКРАН В ЗАВИСИМОСТИ ОТ РЕЖИМОВ
РАБОТЫ УЧПУ. ОНИ ПОЯВЛЯЮТСЯ В СТРОКЕ НАБОРА В ВИДЕ МЕРЦАЮЩЕГО
i Г А * '
ИНДИКАЦИЯ СООБЩЕНИЙ ПРОПАДАЕТ'! ПРИ НАЖАТИИ РЕЖИМНЫХ КЛАВЗ'
КЛАВИШИ "СПЕЦ" ИЛИ КОМАНДЫ "Р ПУСК".
КРОМЕ ТОГС, УЧПУ иЕДЕТ СПИСОК СООБЩЕНИЙ, В КОТОРОМ СОДЕРЖАТСЯ
ТРИНАДЦАТЬ ПОСЛЕДНИХ СООБЩЕНИЙ УЧПУ И ПРОГРАММЫ ЭЛЕКТРОАВТОМАТИКИ
С СМ. П. 4.6.1.9.).
5.1.1. СООБЩЕНИЯ О СБОЯХ
ДАННЫЕ СООБЩЕНИЯ ВОЗНИКАЮТ ПРИ СИТУАЦИЯХ, ПРИВОДЯЩИХ К НЕВОЗМОЖ-
НОСТИ НОРМАЛЬНОЙ РАБОТЫ УЧПУ Б ТОМ ИЛИ ИНОМ РЕЖИМЕ.
БУ? - СБОЙ БЛОХА УМНОЖЕНИЯ ПРИ РАБОТЕ УЧПУ
ВПК? - СБОЙ БЛОКА ПРЕОБРАЗОВАТЕЛЕЙ КОДОВ ПРИ РАБОТЕ УЧПУ
КОН. +Х - СООБЩЕНИЕ ПРИ "НАЕЗДЕ" СООТВЕТСТВУЮЩЕЙ ОСИ НА
КОН -X АППАРАТНЫЙ ОГРАНИЧИТЕЛЬ ХС.ДА - АВАРИЙНЫЙ КОНЕЧ-
НОЙ. +У НИК.
КОЯ -У № ПРОДОЛЖЕНИЯ РАБОТЫ НУ Ж С ПОМОЩЬЮ ОПЕРАЦИЙ
КОН +Z НА ПУЛЬТЕ СТАНКА "СЪЕХАТЬ" С КОНЕЧНИКА.
КОН -Z ЕСЛИ ОТРАБАТЫВАЛАСЬ ПРОГРАММА ИЛИ КАДР, ТО ЗАПРЕ-
КОН +4 ЩДЕТСЯ ПЕРЕМЕЩЕНИЕ ПО ВСЕМ ОСЯМ, НО ПРИ УПРАВЛЯ-
ЮТ. -4 НИИ С ПУЛЬТА СТАНКА ЗАПРЕЩАЕТСЯ ПЕРЕМЕЩЕНИЕ
ИОН +5 ТОЛЬКО ДЛЯ АВАРИЙНОЙ ОСИ В НАПРАВЛЕНИИ НАЕЗДА
КОН -5
КОН +6
КОН -6
ОГР. +Х - СООБЩЕНИЕ ФОРМИРУЕТСЯ В НАЧАЛЕ ТОРМОЖЕНИЯ ОСИ
ОГР- -X ПРИ ПОДХОДЕ К ПОЗИЦИИ ПРОГРАММНОГО ОГРАНИЧИТЕЛЯ
ОГР. +-V ХОДА. МОМЕНТ НАЧАЛА ТОРМОЖЕНИЯ ЗАВИСИТ ОТ СКОРОС-
ОГР. -У ТИ ПЕРЕМЕЩЕНИЯ ОСИ. ВЫХОД ИЗ ЗОНЫ ПРОГРАММНЫХ ОГ
ОГР. +Z РАНИЧИТЕЛЕЙ ПРОИЗВОДИТСЯ АНАЛОГИЧНО О’ ЕЗДУ- С
ОГР. -Z КОНЕЧНИКОВ
- 71 -
00001-06 34 01
СБОЯ
СБОЯ Б2-3
- СБОЙ ПЕРЕДАЧИ ДАННЫХ ПРИ РАБОТЕ С ФСУ ИЛИ ПРОПА-
ДАНИЕ ГОТОВНОСТИ ФСУ,ПЕРФОРАТОРА
- СБОЙ ПАМЯТИ ППЗУ 2-ГО И 3-ГО БАНКОВ, ВЫЗВАННЫЙ
ИЗМЕНЕНИЕМ КОНТРОЛЬНОЙ СУММЫ 2-ГО И 3-ГО БАНКА
СБОЙ Б4-5/0
Gin
СБОЙ ПАМЯТИ ППЗУ 4-ГО БАНКА И НУЛЕВОЙ СТРАН ,
5-ГО БАНКА,ВЫЗВАННЫЙ ИЗМЕНЕНИЕМ КОНТРОЛЬНОЙ СУМ-
МЫ 4-ГО БАНКА И НУЛЕВОЙ СТРАНИЦЫ 5-ГО БАНКА
ШИ
СБОЙ В5/1-Б6/1
СБОЙ Б5/2-Б6/2
СБОЙ Б5/3-Б6/3
СБОЙ ПАМЯТИ ППЗУ, ВЫЗВАННЫЙ ИЗМЕНЕНИЕМ КОНТРОЛЬ-
НОЙ СУММЫ 1-ОЙ СТРАНИЦЫ 5-ГО БАНКА И 6-ГО БАНКА
ТО ЖЕ,ЧТО И СБОЙ Б5/1-Б6/1.Н0 ДЛЯ ВТОРОЙ СТРАНИ-
ЦЫ
ТО ЖЕ, ЧТО И СБОЙ Б5/1-Б6/1.Н0 ДЛЯ ТРЕТЬЕЙ СТРА-
СБОЙ ВХОДОВ
СБОЙ КОНСТ
СБОЙ КОРР
СБОЙ ПРОГР
СБОЙ СМЕЩ
СБОИ СООТВ
СБОЙ ПОЛОЖ X
СБОЙ ПОЛОЖ У
СБОЙ ПОЛОЖ Z
СБОЙ ПОЛОЖ 4
СБОЙ ПОЛОЖ 5
СБОЙ ПОЛОЖ 6
СБОЙ ПРИВ X
СБОЙ ПРИВ У
СБОИ ПРИВ Z
СБОЙ ПРИВ 4
СБОЙ ПРИВ 5
СБОЙ ПРИВ 6
СБОЙ УЧПУ
ПРСИЗОаиКг НЕПРЕДУСМОТРЕННОЕ ПРЕРЫВАНИЕ ОТ ИНТЕР-
ФЕЙСОВ ВХОДОВ УЧПУ
ЭТИ СООБЩЕНИЯ МОГУТ ПОЯВИТЬСЯ СРАЗУ ЖЕ ПОСЛЕ
ВКЛЮЧЕНИЯ УЧПУ ИЛИ ПРИ ПУСКЕ ПРОГРАММЫ.
ОНИ ОЗНАЧАЮТ НЕСОВПАДЕНИЕ СООТВЕТСТВУЮЩИХ КОНТ-
РОЛЬНЫХ СУММ В ПАМЯТИ С СОХРАНЕНИЕМ ИНФОРМАЦИИ.
СЛЕДУЕТ В "ПРЕДНАБОРЕ” ОЧИСТИТЬ ПАМЯТЬ С СОХРА-
НЕНИЕМ ИНФОРМАЦИИ И ВВЕСТИ ВСЕ ВЕЛИЧИНЫ КОРРЕКТО
РОВ, СМЕЩЕНИЙ, ПОГРЕШНОСТЕЙ, КОНСТАНТ И УСТАНО-
ВИТЬ СООТВЕТСТВИЕ МЕЖДУ ГНЕЗДАМИ МАГАЗИНА И НО-
МЕРАМИ ИНСТРУМЕНТОВ
СБОЙ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ В КОНТУРЕ ПОЛОЖЕНИЯ
СООТВЕТСТВУЮЩИХ ОСЕЙ НА ОДИН ЭЛЕКТРИЧЕСКИЙ ОБО-
РОТ ФАЗЫ ДАТЧИКА ПОЛОЖЕНИЯ
СБОЙ ВОЗНИКАЕТ ПРИ ПРЕВЫШЕНИИ РАССОГЛАСОВАНИЯ В
КОНТУРЕ ПОЛОЖЕНИЯ ДОПУСТИМОЙ ВЕЛИЧИНЫ. ВОЗНИКАЕТ
ИЗ-ЗА ТОГО, ЧТО ПРИВОД НЕ МОЖЕТ ОТРАБОТАТЬ ЗАДА-
НИЕ ПО СКОРЧСТИ
СБОЙ УЧПУ ПРИ ВЫХОДЕ ЦЕНТРАЛЬНОГО ПРОЦЕССОРА
НА ВЕКТОРА ПРЕРЫВАНИЙ 4 ИЛИ 10. ПРИ ЭТОМ "АБСО-
ЛЮТНЫЙ ЗАГРУЗЧИК" ПЕРЕПИСЫВАЕТСЯ С АДРЕСА 17500,
ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР АВТОМАТИЧЕСКИ ВЫХОДИТ В
РЕЖИМ ДИАЛОГА. ПРОИСХОДИТ ОБЩИЙ АППАРАТНЫЙ СБРОС
УЧПУ. В СЧЕТЧИКЕ КОМАНД ПРОЦЕССОРА НАХОДИТСЯ АД-
РЕС ЗАПУСКА "АБСОЛЮТНОГО ЗАГРУЗЧИКА" 17500. СО-
СТОЯНИЕ ВСЕХ РЕГИСТРОВ ОБЩЕГО НАЗНАЧЕНИЯ ПРИ
ЭТОМ СОХРАНЯЕТСЯ НОМЕРА СТРАНИЦ 1-ГО И 6-ГО БАН-
КОВ СОХРАНЯЮТСЯ СООТВЕТСТВЕННО В МЛАДШЕМ И СТАР-
ШЕМ БАЙТАХ ЯЧЕЙКИ 2. ЭТА ИНФОРМАЦИЯ ПОЗВОЛЯЕТ УС-
ТАНОВИТЬ ПРИЧИНУ СБОЯ
- 72 -
00001-06 34 01
СБОЙ ФСУ1 - ПРОИЗОШЛО НЕПРЕДУСМОТРЕННОЕ ПРЕРЫВАНИЕ ОТ ИНТЕР-
ФЕЙСА «СУ
ПРИ ВСЕХ СБОЯХ ППЗУ,БЛОКА УМНОЖЕНИЯ И БЛОКА ПРЕОБРАЗОВАТЕЛЕЙ КО-
ДОВ СНИМАЕТСЯ СИГНАЛ "ГОТОВНОСТЬ ^^ЧИУ", БЛОКИРУЮТСЯ ВСЕ РЕЖИМУ РАБО-
ТЫ УЧПУ,КРОМЕ РАЖИмА "ТЕСТ",В КОТОРОМ ДЕЙСТВУЮТ КОМАНДЫ "S’VP".
ВО В^ЕМЯ СБОЕВ ВХОДОВ , «СУ1, ПОЛОЖЕНИЯ, ПРИВОДОВ СНИМАЕТСЯ СИГНАЛ
"ГОТОВНОСТЬ УЧПУ". ДЛЯ ЕГО ВОССТАНОВЛЕНИЯ НУЖНО ПОДАТЬ КОМАНД
"СБРОС”.
ПРИ УСТАНОВКЕ РЕЖИМА ЗАПУСКА. С НАЧАЛЬНОЙ ТЕСТОВОЙ ПРОВЕРКОЙ ПОС-
ЛЕ ВКЛЮЧЕНИЯ УЧПУ ВОЗНИКАЮТ СЛЕДУЮЩИЕ СООБЩЕНИЯ:
БОСИ? 17500 -СБОЙ БОСИ
БУ? 17500 -НЕИСПРАВНОСТЬ БЛОКА УМНОЖЕНИЯ
ВПК? 17500 -НЕИСПРАВНОСТЬ БЛОКА ПРЕОБРАЗОВАТЕЛЯ КОДОВ
ОЗУ? 17500
ОЗУО? 17500
СЗУ1? 17500
03У6? 17500
ПУЛЬТ? 17500
СТАНОК? 17500
ТАЙМЕР? 17500
ФЛ/7 17500
ЭВМ? 17500
РГ? 17500
SZ? 17500
-СЮЙ СОВМЕСТНОЙ РАБОТЫ О!ЗУ О-ГО, 1-ГО И 6-ГО
БАНКОВ
- НЕИСПРАВНОСТЬ ОЗУ О-ГО БАНКА
* 1 ' '
-НЕИСПРАВНОСТЬ ОЗУ О-ОЙ И 1-ОЙ СТРАНИЦ 1-ГО
БАНКА
-НЕИСПРАВНОСТЬ
ОЗУ О-ОЙ СТРАН
ШИ
Ы 6-ГО БАНКА
-НЕИСПРАВНОСТЬ ПУЛЬТА УЧПУ
-НЕИСПРАВНОСТЬ СТАНОЧНОЙ МАГИСТРАЛИ УЧПУ
-СБОЙ ТАЙМЕРА
-НЕИСПРАВНОСТЬ «СУ
-НЕИСПРАВНОСТЬ СВЯЗИ С ЭВМ ВЕРХНЕГО РАНГА
-НЕИСПРАВНОСТЬ КОРРЕКТОРА ПОДАЧ
-НЕИСПРАВНОСТЬ КОРРЕКТОРА СКОРОСТИ ВРАЩЕНИЯ
ШПИНДЕЛЯ
ПРИ ВСЕХ ЭТИХ СБОЯХ С АДРЕСА 17500 ПЕРЕПИСЫВАЕТСЯ " АБСОЛЮТНЫЙ
ЗАГРУЗЧИК",СЧЕТЧИК КОМАНД ПРИНИМАЕТ ЗНАЧЕНИЕ 17500 И УЧПУ ВЫХОДИТ
В ДИАЛОГ. ПОСЛЕ ЭТОГО НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ТЕСТ-ПРОГРАММЫ,ПОСТАВ-
ЛЯЕМЫЕ В КОМПЛЕКТЕ С УЧПУ В СООТВЕТСТВИИ С РУКОВОДСТВОМ ПС ЭКСПЛУ-
АТАЦИИ НА УЧПУ 2С42-65. ДАННЫЕ ТЕСТ-ПРОГРАММЫ ПОЗВОЛЯЮТ еЫЯВИТЬ
КОНКРЕТНУЮ ПРИЧИНУ НЕИСПРАВНОСТИ.
ПРИМЕ ЧАНИЕ.
РЕЖИМ НАЧАЛЬНОЙ ТЕСТОВОЙ ПРОВЕРКИ УЧПУ НЕ ВЫЯВЛЯЕТ . ?Е НЕИС-
ПРАВНОСТИ И ПОЭТОМУ МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ТОЛЬКО КАК ВСПОМОГОТЕЛЬ-
НОЕ СРЕДСТВО ДЛЯ ОПЕРАТИВНОЙ ОЦЕНКИ ОТСТОЯНИЯ УЧПУ. ОСНОВНЫМ ИНСТРУ-
МЕНТОМ ПРИ ВЫЯВЛЕНИИ НЕИСПРАВНОСТЕЙ ДОЛЖНЫ БЫТЬ СПЕЦИАЛЬНЫЕ ТЕСТ-
ПРОГРАММЫ.
- 73 -
00001-06 34 01
5.1.2. ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ
АВАР. ОСТ. - СООБЩЕНИЯ О ВЫПОЛНЕНИИ АВАРИЙНОГО ОСТАНОВА
ВЫХ В О? - НЕ БЫЛ ВЫПОЛНЕН ВЫХОД В "НОЛЬ” СТАНКА
ДЛ. КАДР - ДЛИНА ВВОДИМОГО КАДРА БОЛЬШЕ 128 СИМВОЛОВ. КАДР
ИГНОРИРУЕТСЯ
КАДР - СООБЩЕНИЕ О ВЫПОЛНЕНИИ КАДРА В РЕЖИМАХ "ПОЛУАВТО-
МАТИЧЕСКИЙ” И "ПРЕДНАБОР"
КОНЕЦ - СООБЩЕНИЕ О ТОМ, ЧТО ОБМЕН ИНФОРМАЦИЕЙ С ВНЕШНИМИ
ВВОДА-ВЫВОДА УСТРОЙСТВАМИ ЗАКОНЧЕН
ИЗО
MD1
МЭ2
ИЗО
СООБЩЕНИЕ О ВЫПОЛНЕНИИ ОСТАНОВА ОТРАБОТКИ ПО МЗО
МЭ1, М02, МЗО
НЕ НАЙДЕНА ЗАДАННАЯ ИНФОРМАЦИЯ В РЕЖИМЕ "РЕДАКТИ-
РОВАНИЕ”, ОБ’ЕКТ В РЕЖИМЕ "ПОИСК”, НОМЕР КАДРА
ПРИ ВЫПОЛНЕНИИ ОПЕРАТОРА ПЕРЕДАЧИ УПРАВЛЕНИЯ В
"АВТОМАТИЧЕСКОМ" И "ПОЛУАВТОМАТИЧЕСКОМ" РЕЖИМАХ.
НОЛЬ X - ВЫПОЛНЕН ВЫХОД В НОЛЬ ПО СООТВЕТСТВУЮЩЕЙ ОСИ
НОЛЬ У
НОЛЬ Z
НОЛЬ 4
НОЛЬ 5
НОЛЬ 6
НОМ: ? - СООБЩЕНИЕ ПОЯВЛЯЕТСЯ В РЕЖИМЕ "ПОИСК" ПРИ ФОРМИ-
РОВАНИИ СПРАВОЧНИКА ПРОГРАММ , НАХОДЯЩИХСЯ В
ПАМЯТИ УЧПУ, ЕСЛИ НОМЕР ЗАДАН НЕДОПУСТИМЫМ КОДОМ
НОМЕР? - НОМЕР В ОБЪЕКТЕ ПОИСКА ЗАДАН НЕПРАВИЛЬНО
ОБ’ЕКТ? - ОБ’ЕКТ ПОИСКА НЕ ЗАДАН
ОСТ В КК? - ПРИ ПУСКЕ ОТРАБОТКИ ОБНАРУЖЕН СИГНАЛ "ОСТАНОВ В
КОНЦЕ КАДРА"
ОСТ. РАССОГЛ - ПРИВОД КАКОЙ-ЛИБО ОСИ НЕ ОТРАБАТЫВАЕТ ОСТАТОЧНОЕ
РАССОГЛАСОВАНИЕ
ПАМЯТЬ? - ПОЯВЛЯЕТСЯ В РЕЖИМЕ "ВВОД' И "РЕДАКТИРОВАНИЕ".
ОБЪЕМ ВВОДИМЫХ ПРОГРАММ БОЛЬШЕ ОБЪЕМА ПАМЯТИ ДЛЯ
УП В УЧНУ. ДЛЯ ОСТАВШЕЙСЯ ИНФОРМАЦИИ НЕТ МЕСТА
И ОНА В УЧПУ НЕ ВВЕДЕТСЯ ЕСЛИ ВВОД ВЫПОЛНЯЕТСЯ С
ФСУ, ТО ВВЕДЕННАЯ ИНФОРМАЦИЯ ЗАРЕГИСТРИРУЕТСЯ
РЕКОМЕНДУЕТСЯ ОСТАНОВИТЬ ПРОЦЕСС ВВОДА ЧУТЬ РАНЬ-
ШЕ, ЧЕМ ЗАПОЛНИТСЯ ПАМЯТЬ.
ПОИСК? - ПЕРЕД ПУСКОМ ОТРАБОТКИ В РЕЖИМАХ "АВТОМАТИЧЕСКИЙ”
И "ПОЛУАВТОМАТИЧЕСКИЙ" НЕ БЫЛ ВЫПОЛНЕН ПОИСК
РЕЖИМ? - НЕ УСТАНОВЛЕН РЕЖИМ УПРАВЛЕНИЯ СТАНКОМ ОТ УЧПУ
(ПРОГРАММА)
- 74 -
00001-06 34 01
5.1. 3. СООБЩЕНИЯ ОБ ОШИБКАХ ПРОГРАММИРОВАНИЯ
ББСД КООР?
ВВОД КОРР. На ДУГЕ
ИЗМ. КОРР. С G2/3
КОЛ-ВО м>доп
КОРЕНЬ ИЗ
НЕ БЫЛО GP'VGSl
НЕДОП. ВЛОЖ
НЕДОП. ЗНАЧ
НЕДОП. НАЧ КАДРА
НЕДОП F
НЕДОП. СИМВОЛ
НЕДОП. G-ФУН
НЕТ КООРД
НЕТ ОТМ КООР
НЕТ П-П
НЕСОВП. ЗЕ ZK
НЕТ)
НЕТ G2/3
НЕТ F
НЕТ F ПОДХ
НОМ Г?
НОМ S?
ОПЕР С &
ОСТР. УГ.
ОШ. ПРОГР. G2/3
ОШ. ПРОГР. G10
ПАРАМ>ДОП
ШДПРОГ?
11Р0Б?
-ПОПЫТКА ВВЕСТИ КОРРЕКЦИЮ НА РАДИУС ИНСТРУМЕНТА
В ПРЕДНАБОРЕ
-ПРОГРАММИРОВАНИЕ ВВОДА КОРРЕКЦИИ СОВМЕСТНО С
ПРОГРАММИРОВАНИЕМ КРУГОВОЙ ИНТЕРПОЛЯЦИИ
-ИЗМЕНЕНИЕ КОРРЕКТОРА НА РАДИУС ПРИ ДВИЖЕНИИ ПО
ДУГЕ
-В КАДРЕ ЗАПРОГРАММИРОВАНО БОЛЕЕ ПЯТИ М-ФУНКЦИЙ
-ОБНАРУЖЕНО ВЫЧИСЛЕНИЕ КВАДРАТНОГО КОРНЯ ИЗ
ОТРИЦАТЕЛЬНОГО ЧИСЛА
-ДО ПРОГРАММИРОВАНИЯ G29 НЕ БЫЛИ ЗАДАНЫ 327,028,
330,031
-КОЛИЧЕСТВО ВЛОЖЕННЫХ ВЫЗОВОВ ПСДПРОГРАМЫ БОЛЬШЕ
-СООБЩЕНИЕ ПОЯВЛЯЕТСЯ ОДНОВРЕМЕННО С ПОДЧЕРКИ-
ВАНИЕМ В ВЫПОЛНЯЕМОМ КАДРЕ (ТЕК КАДР)СИМВОЛА,
ДЛЯ КОТОРОГО ЗАДАНА НЕДОПУСТИМАЯ .ВЕЛИЧИНА 5
-КАДР НАЧИНАЕТСЯ СИМВОЛАМИ,ОТЛИЧНЫМИ ОТ W,:,/,
&.*,(
-HOMEI ПОДПРОГРАММЫ МЕНЬШЕ НУЛЯ ИЛИ БОЛЬШЕ 99
-ОБНАРУЖЕН СИМВОЛ,НЕДОПУСТИМЫЙ В ДАННОЙ ОПЕРАЦИИ
-ОБНАРУЖЕНА НЕДОПУСТИМАЯ G- ФУНКЦИЯ
-ПРОГРАММИРОВАНИЕ ЛИНЕЙНО-КРУГОВОЙ ИНТЕРПОЛЯЦИИ
БЕЗ ЛИНЕЙНОЙ КООРДИНАТЫ
-ЗАДАНА ФУНКЦИЯ G32 ИЛИ М-ФУНКЦИЯ КОНЦА КАДРА
С ПЕРЕМЕЩЕНИЯМИ БЕЗ ПРЕДВАРИТЕЛЬНОЙ ОТМЕНЫ
КОРРЕКЦИИ НА РАДИУС ИНСТРУМЕНТА
-НЕ НАЙДЕНА ВЫЗЫВАЕМАЯ ГОДРОГРАММА
-НЕСОВПАДЕНИЕ НАПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЯ ЛИНЕЙНОЙ
КООРДИНАТЫ И ЗНАКА ШАГА ВИНТА ПРИ G1C
-КОММЕНТАРИЙ В УП НЕ ИМЕЕТ ЗАКРЫВАЮЩЕЙ СКОБКИ
-ПРИ ПРОГРАММИРОВАНИИ I.J.K НЕ ЗАДАНЫ G2 ИЛИ G3
-НЕ ЗАПРОГРАММИРОВАНА ИЛИ РАВНА НУЛЮ ПОДАЧА
-НЕ ЗАДАНА ПОДАЧА УЧПУ (FL.FK) ДЛЯ УРАВНИТЕЛЬНЫХ
-ОБНАРУЖЕН НЕДОПУСТИМЫЙ НОМЕР ФОРМАЛЬНОГО ПАРА-
МЕТРА
-ОБНАРУЖЕН НЕДОПУСТИМЫЙ НОМЕР СИСТЕМНОГО ПАРА-
МЕТРА
-ПОПЫТКА ИЗМЕНИТЬ СОДЕРЖИМОЕ СИСТЕМНОГО ПАРАМЕТ-
РА, ДЛЯ КОТОРОГО ИЗМЕНЕНИЕ НЕДОПУСТИМО/
-ПРЕ ВНУТРЕННЕМ СОПРЯЖЕНИИ BEiЛИЧИНА УГЛА НЕДОПУ-
СТИМО МАЛА
-ПРИ КРУГОВОЙ ИНТЕРПОЛЯЦИИ ЗАПРОГРАММИРОВАНЫ 3
КООРДИНАТЫ
-ПРИ ЛИНЕЙНО-КРУГОВОЙ ИНТЕРПОЛЯЦИИ ЗАПРОГРАММИ-
РОВАНО 4 КООРДИНАТЫ
-ВЕЛИЧИНА ПАРАМЕТРА, СЛУЧИВШАЯСЯ В РЕЗУЛЬТАТЕ ВЫ-
ЧИСЛИТЕЛЬНЫХ 01ГЕРАТ(ИЙ БОЛЬШЕ ДОПУСТИМОЙ
-ВЫЗОВ ПОДРОГРАММЫ В ПРЕДНАБОРЕ
-НЕТ ПРОВЕЛА МЕЖДУ ВЫРАЖЕНИЯМИ В ВЫЧИСЛИТЕЛЬНОМ
КАДРЕ
00001-06 34 01
-ПРИ ПРОГРАММИРОВАНИИ ДУГИ ОКРУЖНОСТИ НЕПРАВИЛЬНО
ЗАДАНЫ КООРДИНАТЫ КОНЕЧНОЙ ТОЧКИ ИЛИ ПРОЕКЦИИ
РАДИУСА I.J.K-ПРИ СОПРЯЖЕНИЯХ ПОСЛЕ ЛИНЕЙНО-КРУ-
ГОВОЙ ИНТЕРПРИТАЦИИ, ОТЛИЧНЫХ ОТ О ГРАДУСОВ
-ПРОГРАММИРОВАНИЕ GO ПРИ ВВОДЕ КОРРЕКЦИИ НА
РАД НЕ»
СЛ. КАДР-GO
РАДИУС
СЛ. КАДР-НЕТ ПЕР -ПРИ ВВОДЕ КОРРЕКЦИИ НА РАДИУС В СЛЕДУЮЩЕМ КАДРЕ
НЕ ЗАДАНЫ ПЕРЕМЕЩЕНИЯ
СЛ. КАДР-G27/G31 -ПРОГРАММИРОВАНИЕ G27/G31 ПРИ ВВЕДЕННОЙ КОРРЕКЦИИ
НА. РА1ИУ0
СЛ. КАДР-ИЗЮ7/G19-СМЕНА G17.. G19 ПРИ ВВЕДЕННОЙ КОРРЕКЦИИ НА РАДИУС
СООБ? -ДЛИНА СООБЩЕНИЯ БОЛЬШЕ 27 СИМВОЛОВ ИЛИ В СООБ-
ЩЕНИИ ВСТРЕЧАЕТСЯ ПС
ФОРМАТ &? -ПОПЫТКА ПРИСВОИТЬ СИСТЕМНОМУ ПАРАМЕТРУ ВЕЛИЧИНУ
G2/3 БЕЗ IJK
G10 ПРИ G1
N В ПЕРЕД?
R ИНС>К ДУГИ
/О?
НЕ СООТВЕТСТВУЮЩУЮ ЕГО ФОРМАТУ
-ПРОГРАММИРОВАНИЕ КРУГОВОЙ ИНТЕРПОЛЯЦИИ БЕЗ ЗА-
ДАНИЯ I.J.K
-ПРОГРАММИРОВАНИЕ ЛИНЕЙНО-КРУГОВОЙ ИНТЕРПОЛЯЦИИ
ПРИ ДЕЙСТВУЮЩЕЙ ЛИНЕЙНОЙ
-ОБНАРУЖЕН ПЕРЕХОД ПО ЧИСЛУ, НЕ, ЯВЛЯЮЩЕМУСЯ НО-
МЕРОМ
-РАДИУС ИНСТРУМЕНТА БОЛЬШЕ РАДИУСА ЗАПРОГРАММИ-
РОВАННОЙ ДУГИ
-ОБНАРУЖЕНО ДЕЛЕНИЕ НА НОЛЬ
ПОЯВЛЯЕТСЯ ГОРИЗОНТАЛЬНЫЙ КУРСОР, ПОДЧЕРКИВАЮ-
ПРИ ПОЯВЛЕНИИ
КАДРА (ТЕК КАДР) . .
1ДОГ СИМВОЛ, К КОТОРОМУ ОТНОСИТСЯ СООБЩЕНИЕ. ЭТОТ ЖЕ СИМВОЛ БУ-
ДЕТ ПОДЧЕРКНУТ В РЕЖИМЕ "РЕДАКТИРОВАНИЕ". В ЭТОМ СЛУЧАЕ К ПОДЧЕРК-
НУТОМУ СИМВОЛУ НЕЛЬЗЯ ПРИМЕНИТЬ КОМАНДУ "G’’-ПОИСК
5.2. СООБЩЕНИЯ ЭЛЕКТРОАВТОМАТИКИ
СООБЩЕНИЯ ПРОГРАММЫ ЭЛЕКТРОАВТОМАТИКИ ВЫДАЮТСЯ В ВИДЕ ДВУХ СИМ-
ВОЛОВ, ДОПОЛНЕННЫХ БУКВОЙ "Э", ПРАВЕЕ ТЕКСТОВОГО СООБЩЕНИЯ
РАСШИФРОВКА СООБЩЕНИЙ ЭЛЕКТРОАВТОМАТИКИ ДАЕТСЯ В "РУКОВОДСТВЕ
ПО ЭКСПЛУАТАЦИИ" НА КОНКРЕТНЫЙ СТАНОК
- 76 -
00001-06 34 01
прмжгени" i
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
УЧПУ - УСТРОЙСТВО ’КОДОВОГО ИРОГРА.ММНОГО УПРАВЛЕНИЯ 2С42-65
УП - УПРАВЛЯЮЩАЯ ПРОГРАММА ( ТЕХНОЛОГИЧЕСКАЯ ПРОГРАММА
ОБРАБОТКИ ДЕТАЛИ )
ПО - ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ УЧПУ
ФСУ - . 11РФ0ЛЕНТ0ЧН0Е ФОТОСЧИТЫВАЮЩЕЕ УСТРОЙСТВО
- 77 -
00001-06 24 01
ПРИЛОЖЕНИЕ 2
МЕТОДЫ ИЗМЕРЕНИЯ И ВВОДА ВЕЛИЧИН КОРРЕКЦИИ
ЛЮФТА И НАКОПЛЕННОЙ ПОГРЕШНОСТИ ДЛЯ СТАНКОВ
С УЧПУ 2С42-65. .
1. ПРИНЦИПЫ КСМПЕНО.ЧЦИИ ВЕЛИЧИНЫ ЛЮФТА
И НАКОПЛЕННОЙ ПОГРЕШНОСТИ
В УСТРОЙСТВЕ ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ ( УЗДУ) 2.042-65
РЕАЛИЗОВАНА ВОЗМОЖНОСТЬ КОМПЕСАПИИ ЛЮФТОВ МЕХАНИЧЕСКОЙ ЧАСТИ РАБО-
ЧИХ ОРГАНОВ СТАНКА ( РО ) И' НАКОПЛЕННОЙ ПОГРЕШНОСТИ ИЗМЕРИТЕЛЬНОЙ
СИСТЕМЫ.
ПРИ ВВОДЕ В УЧПУ КОРРЕКЦИИ ПОМЕЩАЮТСЯ В ПАМЯТЬ С СОХРАНЕНИЕМ
ИНФОРМАЦИИ ПРИ ОТКЛЮЧЕНИИ, ПОЭТОМУ НЕТ НЕОБХОДИМОСТИ ИХ ВВОДИТЬ
КАЖДЫЙ РАЗ ПРИ ВКЛЮЧЕНИИ УЗДУ В СЛУЧАЕ ОТСУТСТВИЯ СБОЯ ПАМЯТИ С
СОХРАНЕНИЕМ ИНФОРМАЦИИ.
ВЕЛИЧИНА ЛЮФТА УЧИТЫВАЕТСЯ КАЖДЫЙ РАЗ ПРИ СМЕНЕ НАПРАВЛЕНИЯ ПЕ-
РЕМЕЩЕНИЯ ПО КООРДИНАТАМ И КОРРЕКТИРУЕТ ПОКАЗАНИЯ ДАТЧИКА ПОЛОЖЕ-
НИЯ ТАКИМ ОБРАЗОМ, ЧТОБЫ ПОДПИТЬ РЕАЛЬНОЕ ПОЛОЖЕНИЕ РО. ПРАВИЛ! -
БАЯ КОМПЕНСАЦИЯ ЛЮФТА 'БУДЕТ ТОЛЬКО В ТОМ СЛУЧАЕ. ЕСЛИ ПЕРЕД
НАЧАЛОМ РАБОТЫ ПО ВСЕМ КООРДИНАТАМ СДЕЛАН ВЫХОД В ’С".
НАКОПЛЕННАЯ ПОГРЕШНОСТЬ ИЗМЕРИТЕЛЬНОЙ СИСТЕМЫ ПРЕДСТАВЛЯЕТ
СОБОЙ РАЗНИЦУ МЕЖДУ ДЕЙСТВИТЕЛЬНЫМ ПОЛОЖЕНИЕМ РО И ПОКАЗАНИЯМИ
ДАТЧИКА ПОЛОЖЕНИЯ ПО МЕРЕ ПЕРЕМЕЩЕНИЯ РО В ПРЕДЕЛАХ ОГРАНИЧЕНИЙ
ХОДА.
ПРИ ПЕРЕМЕЩЕНИИ РО НА ВЕЛИЧИНУ ШАГА КОМПЕНСАЦИИ ИЗ МАССИВА КОМ
ПЕЯСАТОРОВ ВЫБИРАЕТСЯ НУЖНАЯ ВЕЛИЧИН* ПОПРАВКИ И, С УЧЕТОМ ЗНАКА,
ДОьАВЛЯЕТСЯ ПОКАЗАНИЯМ ДАТЧИКА ПОЛОЖЕНИЯ ПРИ ЭТОМ ВЕЛИЧИНА ШАГА
КОМПЕНСАЦИИ ВЫБИРАЕТСЯ ИСХОДЯ ИЗ ХАРАКТЕРА КРИВОЙ ПОГРЕШНОСТИ
И МОЖЕТ ПРИНИМАТЬ ЗНАЧЕНИЯ ОТ С ДО 32767 МКМ.
ДЛЯ ЗАДАНИЯ МАССИВА КОМПЕНСАТОРОВ НЕОБХОДИМО ОПРЕДЕЛИТЕ ЕГО
ГРАНИНЫ ЧЕРЕЗ КРАЙНИЕ ТОЧКИ ( БАЗЫ), КОТОРЫМ ДОЛЖНЫ БЫТЬ ПОСТАВЛЕНЫ
В СООТВЕТСТВИЕ СЛЕДУЮЩИЕ ЧИСЛОВЫЕ ЗНАЧЕНИЯ НОМЕРОВ:
- КРАЙНЕГО ЛЕВОГО КОМПЕНСАТОРА (ВАЗА МИНУС, МИНИМАЛЬНЫЙ НОМЕР)
- КОМПЕНСАТОРА В НУЛЕ КООРДИНАТЫ (БАЗА О, СРЕДНИЙ НОМЕР)
- КРАЙНЕГО ПРАВОГО КОМПЕНСАТОРА(БаЗА ПЛЮС, МАКСИМАЛЬНЫЙ НОМЕР)
ПРИ ЭТОМ НЕОБХОДИМО ЫЛЮЛНЕНИЕ СЛЕДУЮЩЕГО УСЛОВИЯ-
БАЗА - < БАЗА 0 < БАЗА +
ГДЕ ЗНАКИ СРАВНЕНИЯ ОТНОСЯТСЯ К НОМЕРАМ БАЗ.
- 78 -
00001-06 34 01
2. МЕТОДИКА ИЗМЕРЕНИЯ И ВВОДА ВЕЛИЧИН KOPI ЕКЦИИ
ЛЮФ А И НАКОПЛЕННОЙ ПОГРЕШНОСТИ
- ПОДГОТОВКА СТАНКА ДЛЯ ИЗМЕРЕНИЙ
ДЛЯ ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ ЛЮФТА И НАКОПЛЕННОЙ ПОГРЕШНОСТИ Пи
КООРДИНАТЕ X НЕОБХОДИМО УСТАНОВИТЬ НА СТОЛ СТАНКА ИЗМЕРИТЕЛЬНЫЙ
ПРИБОР "ШТРИХОВАЯ МЕРА ДЛИНЫ", ПОЗВОЛЯЮЩИЙ ЗАМЕРИТЬ РЕАЛЬНОЕ ПОЛО-
ЖЕНИЕ РО ОТНОСИТЕЛЬНО НАЧАЛА КООРДИНАТ, И СДЕЛАТЬ ВЫХОД В "О'
ДАННОЙ КООРДИНАТЕ.
ПО
- ВЫБОРКА даЯА ПЕРЕД НАЧАЛОМ ЗАМЕРОВ
В
НЕОБХОДИМО УСТАНОВИТЬ ПЕРЕКЛЮЧАТЕЛЬ НА ПУЛЬТЕ СТАНКА
РЕЖИМ "ПРОГРАММА", УСТАНОВИТЬ НА БУДЬТЕ УЧПУ РЕЖИМ "ПРЕДНАК- ,
НАБРАТЬ С КЛАВИАТУРЫ КАДР "NG90X-1F200 ПС" И ЗАПУСТИТЬ ПО КОМАНД’
F <ПУСК ПРОГРАММЫ.-. ПОСЛЕ ОТРАБОТКИ КАДРА И ПОЯВЛЕНИЯ НА ЭКРАНЕ
УЧПУ НАДПИСИ "КАДР" НУЖНО НАБРАТЬ КАДР "NG90XDF2C0 ПС".
ПОСЛЕ ОКОНЧАНИЯ ОТРАБОТКИ КАДРА НЕОБХОДИМО ЗАМЕРИТЬ ОТКЛОНЕНИЕ
ПОЛОЖЕНИЯ КООРДИНАТЫ X ОТНОСИТЕЛЬНО НУЛЯ КХРДИНАТ С ТОЧНОСТЬЮ ДО
1 МКМ. ЭТО ОТКЛОНЕНИЕ, ВЗЯТОЕ СО ЗНАКОМ "+", И БУДЕТ ВЕЛИЧИН' Я
ЛЮИ А ПО КООРДИНАТЕ X.
- ПРОВЕДЕНИЕ ИЗМЕРЕНИИ
ДЛЯ ИЗМЕРЕНИЯ НАКОПЛЕННОЙ ПОГРЕШНОСТИ
НИИ. ЗАТЕМ, В ПОЛУАВТОМАТИЧЕСКОМ РЕЖИМЕ,
НЕОБХОДИМО ВВЕСТИ УПРАВ-
НА ВЕЛИЧИНУ ШАГА КОМПЕНГ’А-
ПО МЕРЕ ОТРАБОТКИ ПРОГРАМ-
, №1 НУЖНО ЗАМЕРЯТЬ ДЕЙСТВИТЕЛЬНОЕ ПОЛОЖЕНИЕ РО И ФИКСИРОВАТЬ ЕЛО В
- ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ
Ж
ТАКИЕ ЗАМЕРЫ МОЖНО ПРСИЗВЕ'ТИ И ПРИ ОТРАБОТКЕ ПРОГРАММЫ ОТ ПЕР-
ФОЛЕНТЫ. РЕЗУЛЬТАТЫ ИЗМЕРЕНИЯ СВОДЯТСЯ В ТАБЛИЦУ ( КРАЙНИЕ ТОЧКИ-
МИНУС 20,000 ММ И ПЛЮС 20,000 ММ ). ОДИН ИЗ ВАРИАНТОВ ТАБЛИЦЫ
ДЛЯ РЕЗУЛЬТАТОВ ПРИВЕДЕН НИЖЕ.
ЗАДАННОЕ ПОЛО : ЖЕНИЕ, ММ РЕАЛЬНОЕ ПОЛО- : ЖЕНИЕ, ММ : НАКОЕЛ. : ОШИБКА, ММ : НОМЕР КОРРЕКЦИИ
-20,000 -20,000 +0 3
-15,000 -14,992 +8 4
-10,000 -9.984 +16 5
-5,000 -4,980 +20 6
0,000 0,025 +25 7
5,000 5.030 +30 8
10,000 10,035 +35 9
15.000 15,040 +40 10
20,000 20,045 +45 11
ми
В ДАННОЙ ТАБЛИЦЕ ГРАФА "НАКОПЛЕННАЯ ОШИБКА" ПОЛУЧАЕТСЯ ПРИ НА-
ХОЖДЕНИИ РАЗНИЦЫ МЕЖДУ РЕАЛЬНЫМ ПОЛОЖЕНИЕМ И ЗАДАННЫМ. ПРИ ЭТОМ
НЕОБХОДИМО '/ЧИТЫВАТЬ .«'ЛУЧЕННЫЙ ЗНАК РАЗНОСТИ.
30001-06 34 01
ВЕЛИЧИНА НАКОПЛЕННОЙ ОШИБКИ И БУДЕТ ВЕЛИЧИНОЙ КОМПЕНСАТОРА ,
КОТОРАЯ БУ да? ДОБАВЛЯТЬСЯ К ПОКАЗАНИЯМ ДАТЧИКА ПОЛОЖЕНИЯ НА ПРОТЯ-
ЖЕНИИ ШАГА КОМПЕНСАЦИИ. НА СЛЕДУЮЩЕМ ШАГЕ КОМПЕНСАЦИИ БУДЕ'
ДОБАВЛЯТЬСЯ ВЕЛИЧИНА СЛЕДУЮЩЕГО КОМПЕНСАТОРА И Т. Д. ВСЕГО УЧПУ
ПОЗВОЛЯЕТ ИМЕТЬ 1950 КОМПЕНСАТОРОВ С НОМЕРАМИ 1 - 1950 НА ВСЕ
ГЕОМЕТРИЧЕСКИЕ КООРДИНАТЫ.
- ОПРЕДЕЛЕНИЕ ПО ТАБЛИЦЕ ЗНАЧЕНИЙ БАЗ ВО, В- , В+
mil
В ЯЧЕЙКИ БАЗ Ви, В- , В+ ВВОДЯТСЯ НОМЕРА КОМПЕНСАТОРОВ СООТ -
ВЕТСТВУЮЩИХ ЗАДАННОМУ ПОЛОЖЕНИЮ НУЛЯ СТАНКА. КРАЙНЕМУ ОТРИЦАТЕЛЬ-
НОМУ И КРАЙНЕМУ ПОЛОЖИТЕЛЬНОМУ ЗНАЧЕНИЯМ ИЗ ПОЛУЧЕННОЙ ТАБЛ
В СЛУЧАЕ ПРИВЕДЕННОЙ ТАБЛИЦЫ НОМЕРА БУДУ?.’ВО-7, В—3, В+-11 .
- ЗАПОЛНЕНИЕ ЯЧЕЕК .ЖИТА, ШАГА, БАЗ И КОМПЕНСАТОРОВ
ПЕРЕВЕСТИ УЧПУ В РЕЖИМЕ "ВВОД" В ПОДРЕЖИМ ВВОДА ПОГРЕШНОСТЕЙ И
ЗАПИСАТЬ СООТВЕТСТВУЮЩИЕ ЗНАЧЕНИЯ-
ПРИ ВВОДЕ КОРРЕКЦИИ НАКОПЛЕННОЙ ПОГРЕШНОСТИ НУЖНО ИМЕТЬ Б ВИДУ,
ЧТО ВВОДИМАЯ ВЕЛИЧИНА КОМПЕНСАЦИИ ДОЛЖНА БЫТЬ В ПРЕДЕЛАХ ОТ МИНУС
127 МКМ ДО ПЛЮС 127 ЧКМ.А ВЕЛИЧИНА ЛЮФТА ДОЛЖНА БЫТЬ ПОЛОЖИТЕЛЬНОЙ
И НК БОЛЕЕ 255 МКМ. ЗНАЧЕНИЕ ШАГА КОМПЕНСАЦИИ УКАЗЫВАЕТСЯ В МКМ.
АНАЛОГИЧНЫЕ ИЗМЕРЕНИЯ В СЛУЧАЕ НЕОБХОДИМОСТИ ПРОИЗВОДЯТСЯ И
1Ю ОСТАЛЬНЫМ КООРДИНАТАМ.
