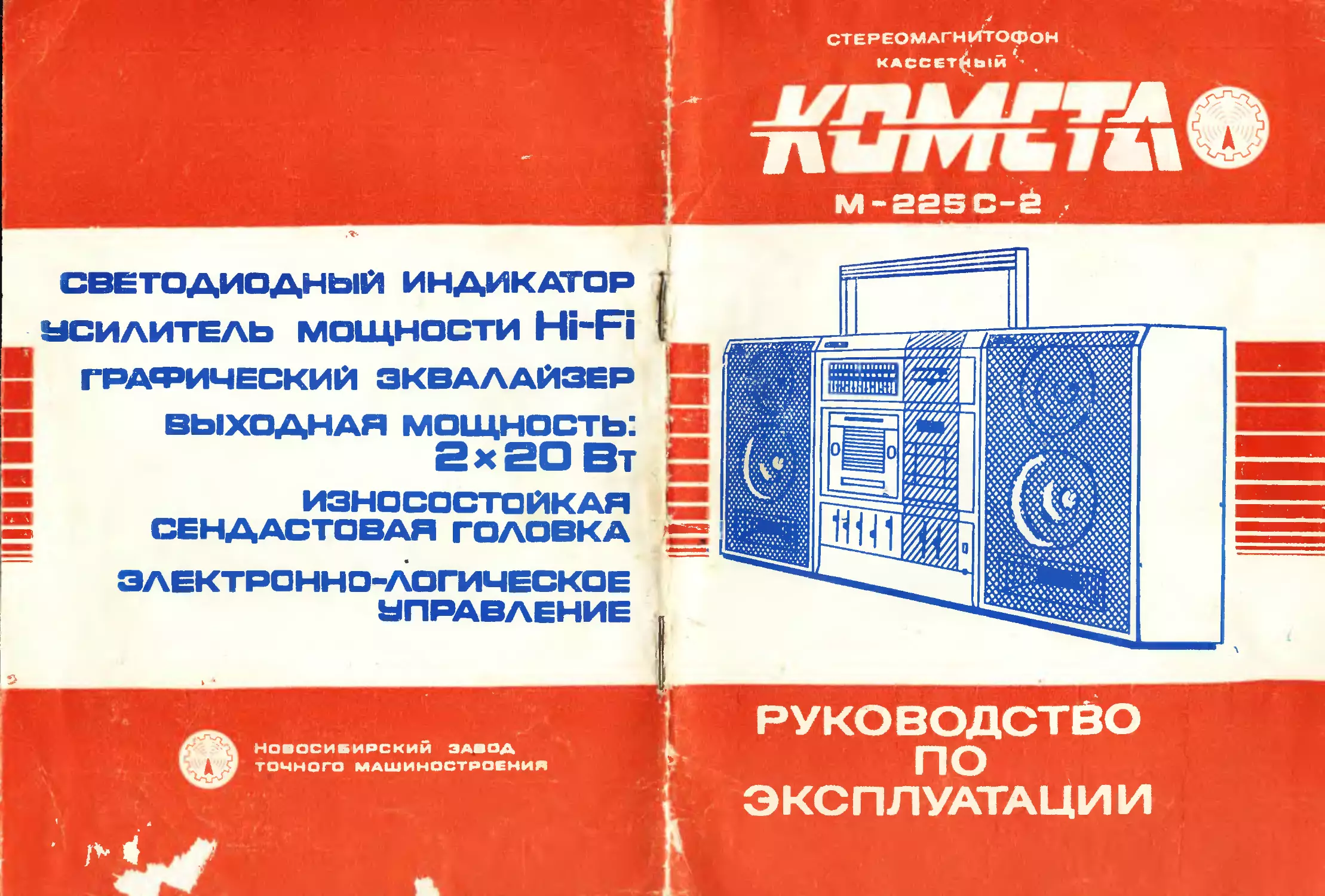

СТЕРЕОМАГНИТОСГОН
КАССЕТ э1Й '•
СВЕТОДИОДНЫЙ ИНДИКАТОР
ысилитель мощности Hi-Fi
1 ГРАФИЧЕСКИЙ ЭКВАЛАЙЗЕР
I выходная мощность:
|	SxSOBt
	ИЗНОСОСТОЙКАЯ
! СЕНДАСТОВАЯ ГОЛОВКА
ЭЛЕКТРОННО-ЛОГИЧЕСКОЕ
ВПРАВЛЕНИЕ
новосибирский элиод
ТОЧНО.-а МАШИНОСТРОЕНИИ
I РУКОВОДСТВО
по
ЭКСПЛУАТАЦИИ
«НЕШНИЙ ВИД СТЕРЕОМАГНИТОФОНА КАССЕТНОГО «КОМЕТА М-225С-2»
1. Световая панель. 2. Индикатор включения сети и режима «усилитель
мощности». 3. Индикатор включения перемотки ленты назад. 4. Индика-
тор включения нормального хода ленты. 5. Индикатор включения режима
«временный останов». 6. Индикатор включения режима «запись». 7. Ин-
дикатор включения перемотки ленты вперед. 8. Индикатор включения си-
стемы шумопонижения. 9. Индикаторы уровня записи и воспроизведения.
10. Регуляторы уровня записи. 11. Счетчик контроля расхода ленты.
12. Кнопка установки нуля счетчика. 13. Клавиша включения перемотки
ленты назад. 14. Клавиша включения нормального хода ленты. 15. Клави-
ша включения перемотки лепты вперед. 16. Клавиша включения режима
«запись». 17. Клавиша остановки ленты. 18. Клавиша включения режима
«временный останов». 19. Кнопка включения сети. 20. Регуляторы уровня
воспроизведения. 21. Кнопка открывания крышки блока переключателеп.
22. Гнездо подключения наушников. 23. Кнопка переключения режимов
«магнитофон» — «усилитель мощности». 24. Кнопка включения коррекции
для ленты с рабочим слоем «ГегОз». 25. Кнопка включения коррекции для
ленты с рабочим слоем «СгОг». 26. Кнопка включения системы шумопо-
нижения. 27. Кнопка включения стереомикрофона. 28. Гнездо подключе-
ния стереомикрофона. 29. Крышка блока переключателей. 30. Регуляторы
тембра графического эквалайзера. 31. Клавиша открывания кассетоприем-
ника для извлечения кассеты. 32. Кассета. 33. Кассетоприемник.
Рис. 1.
I.	ОБЩИЕ УКАЗАНИЯ
При покупке стереомагнитофона кассетного «Комета М-225С-2» (да-
лее — магнитофон) требуйте проверки его работоспособности. Проверьте
наличие гарантийного и отрывного талонов и убедитесь в том, что в
гарантийном и отрывном талонах на магнитофон поставлен штамп ма-
газина, разборчивая подпись или штамп продавца, дата продажи.
Убедитесь в сохранности пломб на магнитофоне. Проверьте комплект-
ность магнитофона согласно соответствующей розничной цене, указанной
в гарантийном талоне. Цена на задней стенке магнитофона указана без
громкоговорителей (акустических систем) и без кассеты.
При покупке магнитофона в комплекте с громкоговорителями про-
верьте наличие и сохранность пломб на громкоговорителях. Ознакомьтесь
с разделом 8 «Гарантийные обязательства».
Помните, что при утере гарантийного талона Вы лишаетесь права
на гарантийный ремонт.
Отрывной талон на гарантийный ремонт вырезается работниками
обслуживающей организации при гарантийных ремонтах в течение гаран-
тийного срока эксплуатации только после того, как работа фактически
выполнена.
Замена вставок плавких и работы по уходу за магнитофоном ремон-
том не считаются.
После перевозки магнитофона в зимних условиях необходимо перед
включением дать ему прогреться до комнатной температуры не менее
3 часов.
После распаковывания магнитофона на лицевую панель установите
крышку откидную, закрывающую блок переключателей.
Перед включением магнитофона в сеть внимательно ознакомьтесь с
настоящим руководством по эксплуатации, с назначением и расположени-
ем органов управления и гнезд для внешних соединений. Если напряже-
ние сети 220 В отличается от поминального значения, включайте ма1 ни-
тофон через регулируемый автотрансформатор, а если напряжение сети
изменяется скачкообразно, применяйте стабилизатор напряжения.
В магнитофоне предусмотрен контроль записываемых и воспроизво-
димых сигналов по обоим каналам с помощью наушников типа ТДС
илн аналогичных (с номинальным сопротивлением 8 или 16 Ом), илн
громкоговорителей с паспортной мощностью 20 Вт, номинальным сопро-
тивлением 4 или 8 Ом. Применение акустических систем и громкоговори-
телей с номинальным сопротивлением менее 4 Ом не допускается.
Рекомендуется применять микрофоны с сопротивлением 200 Ом.
Магнитофон должен эксплуатироваться при температуре от 10 до
40;С.
Помните, что магнитофон — сложный бытовой прибор, требующий бе-
режного обращения. Оберегайте магнитофон от ударов, пыли и сырости.
Не оставляйте включенный магнитофон без присмотра.
При длительном перерыве в работе с магнитофоном не оставляйте
вилку сетевого шнура в розетке.
Магнитофон обеспечивает заданные параметры при применении кас-
сет типа МК-60 с рабочим слоем из гамма окиси железа Fe2O3 или
хромдиоксида СгО2 (далее — тип I и тип И).
Помните, что в кассетах типа МК-60-5, МК-60-6 намотана лента
тип I, а в кассете МК-60-7 лепта тип 11.
1
Кассеты рекомендуется хранить в футлярах в вертикальном положе-
нии на расстоянии не менее 1 м от нагревательных приборов в месте, за-
щищенном от воздействия прямых солнечных лучей.
Перед установкой в магнитофоне следует повернуть одну из катушек
кассеты до устранения провисания ленты.
Не рекомендуется на выключенном магнитофоне оставлять кассеты
длительное время.
Не допускается применение нерекомендуемых типов лент.
2.	КОМПЛЕКТ ПОСТАВКИ
Магнитофон	 1	шт.
Кассета МК-60-7 (МК-60-5, МК-60-6)...........................I	шт.
Крышка блока переключателей .................................1	шт.
Кабель соединительный (кабель 1) для подключения к ли-
нейному входу, выходу и микрофонному входу .	.	1 шт
Кабель соединительный (кабель 2) для записи от радиотран-
сляционной линии	.......	1 шт
Шнур сетевой	..................................1 шт.
Вставка плавкая ВПТ 6-7 (1А для сети) ,	.	.	.	1 шт
-ставка плавкая ВПБ-6 10 (2А)................................2	шт.
Руководство по эксплуатации .................................1	шт.
Упаковка магнитофона	 1	компл.
Громкоговоритель 3.843.001 ТУ ...............................2	шт.
Упаковка громкоговорителей	 1	компл.
Примечания. 1. Допускается поставлять магнитофоны без громкого-
ворителей. 2. Допускается вместо громкоговорителей комплектовать
магнитофоны акустическими системами с сопротивлением 4 или 8 Ом и
паспортной мощностью не менее 20 Вт.
3.	ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Скорость движения магнитной ленты 4,76 см/с.
Среднее отклонение скорости движения магнитной ленты
от номинального значения — не более ±2,0%-
Взвешенное значение детонации — не более ±0,2%.
Полный эффективный частотный диапазон и эффективный
частотный диапазон воспроизведения:
для ленты тип I не уже 40— 12500 Гц;
для лепты тип II не уже 40— 14000 Гц.
Коэффициент третьей гармоники на линейном выходе
не более 2,5%.
Полное невзвешениое отношение сигнал/шум — не менее
46 дБ.
Полное взвешенное отношение сигнал/шум:
для ленты тип 1 не менее 50 дБ;
для лепты тип II не менее 54 дБ.
Полное взвешенное отношение сигнал/шум с включенной
динамической системой шумопонижения для ленты тип II —
не менее 59 дБ.
2
Отношение сигнала к стертому сигналу —не менее 60 д .
Рассогласование амплитудно-частотных характеристик
стереоканалов на линейном выходе в диапазоне частот от
до 6300 Гц не более 3 дБ.
Эффективный диапазон частот усилителя в пределах не-
равномерности ±3 дБ, не уже 40—16000 Гц.
Пределы регулирования тембра пятиполосного эквалай-
зера не менее ±7 дБ.
Номинальное полное сопротивление нагрузки на выходе
для подключения акустических систем ие менее 4 Ом.
Выходная мощность, ограниченная искажениями 10%,
20 Вт.
Время звучания в одну сторону кассеты типа:
MK-6G — 30 мин.
МК-90 — 45 мин.
Время срабатывания автостопа — не более 5 с.
Мощность, потребляемая от сети, не более 50 В-А.
Масса магнитофона без упаковки —не более 9,1 кг.
Габаритные размеры магнитофона не более:
без упаковки 329X270X18 мм;
в упаковке 352X246X425 мм.
Сведения о суммарной массе драгоценных материалов,
цветных металлов и их сплавов:
золото — 0,200 г;
серебро — 0,766 г;
алюминий и алюминиевые сплавы— 1202,8 г;
медь и сплавы на медной основе — 484,7 г;
цинк и цинковые сплавы — 494,8 г.
4.	УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Будьте осторожны! В работающем магнитофоне имеется
опасное для жизни напряжение 220 В.
Во избежание несчастных случаев категорически запре-
щается включать магнитофон при снятых деталях корпуса.
Перед заменой предохранителей в магнитофоне не забудь-
те вынуть вилку из розетки электросети.
Не применяйте самодельные предохранители. Это может
привести к выходу магнитофона из строя.
Не производите профилактические работы при включен-
ном в сеть магнитофоне.
Не допускается закрывать вентиляционные отверстия во
избежание перегрева магнитофона.
Предупредительные знаки и надписи требований безопас-
ности нанесены на задней стенке магнитофона.
Не оставляйте неработающий магнитофон включенным
в сеть.
Не рекомендуется оставлять без присмотра работающий
магнитофон.
5.	КРАТКОЕ ОПИСАНИЕ МАГНИТОФОНА
5.1.	Краткое описание конструкции.
Магнитофон соответствует требованиям ГОСТ 24863 87
к магнитофонам 2 группы сложности и требованиям техни-
ческих условий 2.941.042 ТУ.
Магнитофон бытовой унифицированный стационарный
кассетный односкоростной стереофонический предназначен
для записи и воспроизведения речевых и музыкальных про-
грамм с применением кассет МК-60 и МК-90.
Применение в магнитофоне износоустойчивой сендасто-
вой магнитной головки, пятиполосного эквалайзера и Hi — Fi
усилителя мощности позволило повысить стабильность па-
раметров и реализовать высокое качество записи и воспро-
изведения.
Рабочее положение магнитофона — вертикальное.
5.2.	Расположение и назначение органов управления и сое-
динительных гнезд показано на рис. 1 и рис. 2. Соединитель-
ные кабели и схемы их распайки приведены на рис. 3.
5.3.	Магнитофон имеет следующие функции и устройства:
воспроизведение;
запись от микрофона, электропроигрывателя, высокочас-
тотного устройства (в том числе тюнера), трехпрограммпого
приемника проводного вещания, магнитофона, электрофона,
радиовещательного и телевизионного приемников, радио-
трансляционной линии, усилителя звуковой частоты;
перемотку ленты вперед и назад;
автоматический останов при окончании ленты пли закли-
нивании ленты в кассете;
возможность временного останова;
возможность работы с различными типами лент (тип I и
тип II);
электронное (исевдосенсорное) управление лентопротяж-
ным механизмом (далее — ЛПМ);
включение любого режима ЛПМ в любой последователь-
ности;
механический счетчик расхода ленты;
возможность подключения наушников;
система шумопонижения;
блокировка от случайного включения режима «запись»,
4
демпфированный кассетопрпемник;
работа магнитофона в режиме «усилитель мощности»;
световая панель отображения (индикации): уровня запи-
си и воспроизведения;
включения питания, системы шумопонижения;
включения режимов: «запись», «усилитель мощности»,
«временный останов»;
включения режимов работы ЛПМ: «нормальный ход лен-
ты», «перемотка ленты вперед», «перемотка ленты назад».
6.	ПОДГОТОВКА К РАБОТЕ
И ПОРЯДОК РАБОТЫ С МАГНИТОФОНОМ
Для доступа к кнопкам ВКЛ., «	» , «СгО2», «Ге2О3»,
СО
QDII0" н гнездам « |£О) »
«	» откройте крышку
(см. рис. 1, поз. 29), нажав кнопку к у"
При отсутствии необходимости пользования вышеуказан-
ными органами управления крышка должна быть закрыта.
6.1.	Включение и выключение магнитофона.
Магнитофон включается в сеть переменного тока частотой
50 Гц напряжением 220 В с допустимым отклонением ±10%.
Перед включением магнитофона в сеть убедитесь, что
кнопка « (Jp) » (см. рис. 1) находится в отжатом положе-
нии. Присоедините сетевой шнур к сетевому гнезду магнито-
фона и включите его в розетку электросети. Нажмите кноп-
ку к (Т) »	, на световой панели должен засветиться инди-
катор « (Т) » . Если индикатор « Qj » мерцает, это
означает, что магнитофон включен в режим «усилитель мощ-
ности». Для перевода его в режим «магнитофон» отожмите
кнопку “ СЮИЕ » •
Для выключения магнитофона необходимо повторно на-
жать кнопку с< ® » , а шнур сетевого питания отсоединить
от розетки электросети. Повторное включение магнитофона
допускается производить через 5—7 секунд.
й
6.2.	Установка и изъятие кассе Гы.
6.2.1.	Магнитофон имеет кассетопрнемник закрытого тина.
Установка и изъятие кассеты осуществляется только пос-
ле нажатия клавиши к (^) » (см. рис. 1).
6.2.2.	Для установки кассеты в кассетопрнемник откройте
его, пажав клавишу	(см. рис. 1), сориентируйте
кассету передней (утолщенной) частью вниз, введите ее в
кассетопрнемник до упора и закройте его. Нажмите кнопку
счетчика для приведения его к нулевому показанию.
6.2.3.	Для извлечения кассеты из кассегоприемнпка на-
жмите клавишу	(см. рис. 1), выньте кассету. Для
удобства рекомендуется брать ее большим и средним пальца-
ми за боковые стенки.
Если кассетопрнемник не открылся, то необходимо до-
слать его до полного закрывания и открыть, нажав клави-
шу *	» . При смене кассет рекомендуется нажать
кнопку счетчика для приведения его к нулевому показанию.
6.2.4.	При установке кассеты с магнитной лентой тип 1 на-
жмите кнопку включения коррекции «Ге2О3» (см. рис. 1).
При установке кассеты с магнитной лентой тип II нажми-
те кнопку «СгО2» (см. рис. 1).
6.3.	Воспроизведение.
6.3.1.	Включите магнитофон и установите кассету как ука-
зано в п. п. 6.1 и 6.2.
Схема возможных соединений магнитофона при воспроиз-
ведении приведена па рис. 4.
6.3.2.	Для прослушивания фонограмм через громкоговори-
тели подключите их к гнездам «ПК «ЛК» (см. рис. 2).
Нажмите клавишу с<	, при этом на световой пане-
ли должен засветиться индикатор *—г> » (см. рис. 1).
Регуляторами УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ и
«63 Гц», «330 Гц», «2000 Гц», «6300 Гц», 15000 Гц» добейтесь
желаемого звучания.
Необходимо помнить, что громкоговоритель, подключен-
ный к левому каналу, должен находиться слева от слуша-
6
Феля, а громкоговоритель, подключенный к правому каналу,—
справа от слушателя. Причем для получения хорошего сте-
реоэффекта необходимо громкоговорители разнести па рас-
стояние 2—3 метра.
Накладки и шурупы для крепления громкоговорителей на
стену находятся в кармане для укладки шнура или закреп-
лены на громкоговорителях.
6.3.3.	Для прослушивания фонограмм через внешний уси-
литель звуковой частоты (магнитофон, проигрыватель) не-
обходимо одни конец кабеля 1 (см. рис. 3) подключить к
линейному выходу «	» (см. рис. 2), второй — к соответ-
ствующему входу усилителя звуковой частоты.
Включите режим воспроизведения как указано в п. 6.3.2.
6.3.4.	Для прослушивания фонограмм через наушники
подключите их к гнезду *	» (см. рис. 1). Регуляторами
УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ и «63 Гц», «330 Гц»,
«2000 Гц», «6300 Гц», «15000 Гц» добейтесь желаемого зву-
чания.
6.3.5.	Для временной остановки движения ленты нажмите
клавишу (( (у) w , при этом на световой панели должен за-
светиться индикатор <<	>} . Повторное нажатие клавиши
отключает режим «временный останов».
6.3.6.	Для уменьшения уровня шумов при воспроизведении
включите систему шумопонижения, нажав кнопку «»
при этом должен светиться индикатор « г~—J	(см. рис. 1).
Система шумопонижения работает только при воспроиз-
ведении и отключена при отжатой кнопке « г—J »
Примечание. При срабатывании автостопа из-за заклинивания ленты
в кассете запрещается повторное нажатие клавиши « —» во из-
бежание наматывания ленты на ведущий вал и ее повреждения. Реко-
мендуется кассету снять, подмотать ленту на приемный узел, установить
кассету в магнитофон и продолжить работу.
6.4.	Запись.
6,4.1.	Для подготовки магнитофона к записи включите
7
Магнитофон н установите кассету как указано в п. п. 6.1 и 6.2.
Нажмите клавишу Л (у) »
«запись» нажмите клавишу
клавишу к —О » , при этом
. Для включения режима
«ОР» и, не отпуская ее,
должны засветиться индикато-
ры включения соответствующих режимов (см. рис. 1).
Примечание. Для сохранения фонограммы от случайного стирания
удалите у кассеты предохранительный упор в левом углу (для рабочего
положения) с тыльной стороны кассеты.
После удаления предохранительного упора клавиша «ОР»
t
(см. рис. 1) не будет включать режим «запись» с этой стороны кассеты
и стирание ценной фонограммы исключается.
Если у вас возникнет необходимость стереть старую фонограмму и
произвести запись новой на магнитную ленту, находящуюся в кассете с
удаленным предохранительным упором, то заклейте отверстие липкой
лентой и произведите запись.
6.4.2.	Установка номинального уровня записи.
Номинальный уровень записи устанавливается регулято-
рами УРОВЕНЬ ЗАПИСИ по индикаторам КОНТРОЛЬ
УРОВНЯ (см. рис. 1). При самом большом уровне устанав-
ливаемого сигнала не должны светиться индикаторы
«+1 дБ».
Примечание. При установке уровня записи необходимо учитывать,
что промышленность выпускает большое количество лент, имеющих па-
раметры, отличные от параметров лент, на которых настраивается маг-
нитофон. Следовательно, для установки уровня записи, обеспечивающего
наиболее качественную запись, рекомендуется сделать несколько пробных
записей с различными уровнями.
6.4.3.	Для записи с электропроигрывателя, магнитофона,
тюнера илн другого источника с выходным уровнем 0,5 В
подготовьте магнитофон как указано в п. 6.4.1.
Для записи стереофонических программ необходимо под-
ключить соединительный кабель 1 в соответствии со схемой
соединений (см. рис. 5) к гнезду магнитофона <<~^)» (см.
рис. 2) и выходному гнезду источника записываемого сигнала.
Установите номинальный уровень записи как указано в
п. G.4.2 и, нажав клавишу «	»	, произведите запись.
6.4.4.	Для записи монофонической программы с радио-
трансляционной линии подготовьте магнитофон как указано
в п. 6.4.1. Подключите соединительный кабель 2 (см. рис. 3)
8
к входному гнезду «-^)» магнитофона, а двухполюсной
вилкой к розетке радиотрансляционной линии (см. рис. 5).
Установите уровень записи как указано в п. 6.4.2 и, нажав
клавишу к (у) у> , произведите запись.
Примечания. 1. При записи по пп. 6.4.3 и 6.4 4 кнопка ВКЛ. (см.
рис. 1) должна находиться в отжатом состоянии.
2.	Для получения фонограммы более высокого качества с расширен-
ным диапазоном рабочих частот рекомендуется использовать импортные
кассеты с лентой на основе Fe2O3 и СгО2.
3.	Рекомендуется применять микрофоны типа МД-52Б-СН или
МКЭ-П-СН.
6.4.5.	Для записи с микрофона подготовьте магнитофон
как указано в п. 6.4 1. Подключите стереомикрофоны к гнезду
« (см. рис. 1) в соответствии со схемой соединений
при записи (см. рис. 5). Нажмите кнопку ВКЛ. Установите
номинальный уровень записи и, нажав клавишу' а (у) у>
произведите запись. В процессе записи для устранения воз-
буждения от микрофонного эффекта необходимо установить
регуляторы УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ и регуля-
торы графического эквалайзера в нижнее положение
или отключить громкоговорители от гнезд «ПК ЛК».
6.4.6.	Для записи с радиовещательного, телевизионного
приемников, усилителя низкой частоты и электрофона подго-
товьте магнитофон как указано в п. 6.4.1. Подключите ка-
бель 1 к гнезду « JS) » и к выходному гнезду вышеперечис-
ленной аппаратуры. Нажмите кнопку ВКЛ. Установите номи-
нальный уровень записи и, нажав клавишу с< (у) » , про-
изведите запись. Прослушивание записываемого сигнала про-
изводится на наушники или громкоговорители.
6.5.	Стирание.
Стирание происходит автоматически при каждой новой
записи.
При необходимости стереть старую запись, не производя
новой, включите магнитофон на запись, отсоединив кабели
от входных гнезд. Регуляторы уровня записи поставьте в
9
Схема соединений
при воспроизведении
Схема соединений при запйси
Рис. 4
Рис. 5.
положение, соответствующее минимальному уровню и, нажав
клавишу а w , произведите стирание.
6.6.	Перемотка ленты.
Для перемотки ленты вперед нажмите клавишу перемотки
вперед « Ч>1> » . Для перемотки ленты назад нажмите клави-
шу перемотки назад « « » . Пр и этом должен засветиться
индикатор соответствующей перемотки (см. рис.1).
Остановка движения ленты осуществляется нажатием
клавиши «(ту)» •
По окончании ленты в кассете магнитофон автоматически
через несколько секунд переводится в режим остановки.
6.7.	Работа магнитофона в режиме «усилитель мощности».
Подключите к магнитофону соединительным кабелем 1 С
устройство, сигнал с которого предполагается усилить, руко-
водствуясь схемой соединений (см рис. 5). Откройте крышку
СО
поз. 29 рис. 1 и нажмите кнопку «00110 » .
Регуляторы УРОВЕНЬ ЗАПИСИ установите в такое по-
ложение, которое соответствует требованиям п. 6.4.2.
Регуляторами УРОВЕНЬ ВОСПРОИЗВЕДЕНИЯ, «63 Гц»,
«330 Гц», «2000 Гц», «6300 Гц», «15000 Гц» добейтесь желае-
мого звучания.
10
7.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1.	Уход за магнитофоном.
Содержите магнитофон в чистоте, периодически протирай-
те наружные части магнитофона сухой и чистой фланелью
или ватой.
Для обеспечения параметров и длительной эксплуатации
магнитофона систематически перед началом работы промы-
вайте тракт (поверхности головок, тонвал, прижимной ролик)
тампоном из мягкой безворсовой ткани, увлажненной спир-
том. При этом запрещается пользоваться металлическими
предметами (отверткой, пинцетом).
Работоспособность магнитофона проверяйте с помощью
кассеты, входящей в комплект магнитофона.
Заводская смазка трущихся частей лентопротяжного ме-
ханизма обеспечивает работу магнитофона на протяжении
гарантийного срока.
Впоследствии при необходимости, но не реже, чем через
500 часов работы магнитофона, рекомендуется производить
смазку в ремонтной мастерской. Места смазки, ее тип и мар-
кировка указаны на кинематической схеме магнитофона
(см. приложение).
7.2.	Замена вставки плавкой.
Если включение магнитофона не произошло как указано в
п. 6.1, проверьте наличие и исправность вставки плавкой.
Выключите магнитофон повторным нажатием кнопки
« ф » . . Отключите сетевой шнур питания магнитофона
от сети. Извлеките из розетки сетевого шнура вставку плав-
кую и установите новую, после чего повторите включение
магнитофона.
Если фонограмма воспроизводится с искажениями или
вообще отсутствует, проверьте наличие и исправность вставок
плавких в цепи питания усилителя мощности.
Выключите магнитофон, отсоедините сетевой шнур от
гнезда, отверните винт, снимите крышку (см. рис. 2, поз. 3, 2),
извлеките вставки плавкие и установите новые.
Работы, выполняемые при техническом обслуживании,
ремонтом не считаются.
11
8.	ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Стереомагнитофон кассетный «Комета М-225С-2» соответ-
ствует утвержденному образцу.
Изготовитель гарантирует соответствие магнитофона тре-
бованиям ГОСТ 24863—87 и технических условий 2.941.042 ТУ
при соблюдении владельцем правил эксплуатации, изложен-
ных в руководстве по эксплуатации.
Гарантийный срок эксплуатации стереомагнитофона кас-
сетного «Комета М-225С-2» 12 месяцев со дня продажи через
розничную торговую сеть.
При отсутствии даты продажи и штампа магазина в га-
рантийном и отрывном талонах гарантийный срок исчисляет-
ся со дня выпуска магнитофона предприятием-изготовителем.
В течение гарантийного срока эксплуатации владелец
имеет право на бесплатный ремонт по предъявлении гаран-	1
тайного талона, при этом за первый ремонт вырезается от-	я
рывной талон. Последующие в течение гарантийного срока
ремонты выполняют также бесплатно и записывают данные
о виде ремонта в учетно-техническую карточку, которая на-
ходится в ремонтном предприятии, и на оборотной стороне
гарантийного талона.
Ремонт магнитофона производится ремонтным предприя-
тием, обслуживающим район, в котором проживает владелец.
Информацию о ремонтных предприятиях, производящих
гарантийный ремонт, можно получить в ближайшем магазине
радиотоваров.
Без предъявления гарантийного и отрывного талонов и
(или) нарушении сохранности пломб на магнитофоне претен-
зии к качеству работы не принимаются и гарантийный ремонт
не производится.
В течение гарантийного срока эксплуатации, установлен-
ного на магнитофон, ремонт производится за счет владельца
в случае, если он эксплуатирует его не в соответствии с на-
стоящим руководством по эксплуатации, или не выполняет Р
рекомендации ремонтного предприятия, направленные на
обеспечение нормальной работы магнитофона.
Обмен неисправных магнитофонов осуществляется через
торговую сеть по предъявлении справки ремонтного пред-
приятия и гарантийного талона, в соответствии с действую-
щими правилами обмена промышленных товаров, купленных
в розничной торговой сети государственной и кооперативной
торговли.
Отправку запасных частей по письмам владельцев магни-
тофонов предприятие-изготовитель не производит.
12
Действителен по заполнении
НОВОСИБИРСКИЙ ЗАВОД ТОЧНОГО МАШИНОСТРОЕНИЯ
Цена магнитофона с громкоговорителями 3.843.001
(2 шт ) и без кассеты
Прейскурант 084-1979 часть I доп. 543 поз. 1-2612
То же: с кассетой (МК-60-5 цена 4 руб. 00 коп.,
прейскурант 137-1973 доп. 128 поз. 2165)
с кассетой (МК-60-6 цена 5 руб. 00 коп.,
прейскурант 137-1973 доп. 128 поз. 2166)
с кассетой (Л1 К-60-7 цена 6 руб. 00 коп.,
прейскурант 137-1973 доп. 128 поз. 2167)
ТУ
520 руб. 00 кон.
524 руб. 00 кои
525 руб. 00 коп.
526 руб. 00 кон.
ГАРАНТИЙНЫЙ ТАЛОН
Заполняет предприятие-изготовитель
Стереомагнитофон кассетный «Комета М 225С-2»
Дата выпуска
Представитель ОТК предприятия-изготовителя
Продукция выпускается под контролем Государственной
приемки.	у
Адрес для предъявления претензии к качеству работы маг-
нитофона: 630015, г. Новосибирск, ул. Королева, ^0, «Комета-
сервис».
Заполняет торговое предприятие
Дата продажи
Продавец____
подпись или штамп
Штамп магазина
Заполняет ремонтное предприятие
Поставлен па гарантийное обслуживание
наименование ремонтного предприятия, число, месяц прописью, год
Гарантийный номер_________________ _____
Корешок отрывного талона на гарантийный ремонт
/7^
Действителен по заполнении
Новосибирский завод точного машиностроения
отрывной талон на гарантийный ремонт
в течение первого года гарантии
в течение первого года гарантии
Изъят „___________19 г.	Радиомеханик
Заполняет предприятие-изготови ге ть
Стереомагнитофон кассетный «Комета М-225С-2

<QO
Дата выпуска__________________
Представитель ОТК предприятия
,° Адрес для возврата талона‘на предприятие ^зготовнгель:
,« 630015, г. Новосибирск, ул. Королева, 40, чКомста-ссршн »
। и
।
9
Действителен но заполнении
Заполняет ремонтное предприятие
I арантнинып номер изделия______________________________
Причина ремоша. Наименование и номер по схеме заме-
ненной детали или узла.
Дата ремонта_______________________________________
число, месяц прописью, год
Подпись и Ф. И. О. лица,
производившего ремонт_______________________________
Подпись владельца изделия, подтверждающая ремонт	Л
Штамп ремонтного предприятия с указанием города.
Вид стереомагнитофона «Комета М-225С-2»
со стороны задней стенки
1. Гнездо .для подключения сетевого шнура. 2. Крышка для доступа к
•вставкам плавким ВПБ-6-10. 3. Винт для крепления крышки. 4. Гнездо для
подключения внешних громкоговорителей правого и левого каналов
5. Гнездо линейного входа. 6. Гнездо линейного выхода.
Рис. 2.
Соединительные кабели
1, 2 и схемы распайки
Рис. 3.
Уважаемый покупатель!
Техническое обслуживание магнитофонов в течение гарантийного сро-
ка эксплуатации производится как ремонтными предприятиями Минбыта»
так и силами постоянных представительств завода, созданных в гг. Моск-
ве, Ленинграде, Новосибирске, Ташкенте, Киеве, Горьком.
Адреса представительств:
1)	г Москва, ул. 2 Тверская Ямская. 20, т. 251-53-24.
2)	г. Ленинград, В. О. Средне-Гаванский проспект. 10, т. 217-05-49.
3)	г. Новосибирск, пр. Дзержинского 7, т. 77 31-59.
4)	г. Ташкент, массив 40 лет Победы, квартал 2, дом 29, общежи-
тие № 6.
5)	г. Киев, ул. Победы. 68,1, т. 446-82-86.
6)	г. Горький, ул. Совнаркомовская, 13, магазин 25.
Тип. НЗТМ. Зак. 2884-89, т. 30 000
