Краткое руководство по эксплуатации ПИТ-801.
WebSite Forum Manuals Info
Темы Индекс Поиск
Технические данные
Устройство прибора
Подготовка к работе
Измерения
Наличие постороннего напряжения
Тест телефонной пары
Сопротивление изоляции и емкости.
Сопротивления шлейфа
Наблюдение напряжения
Измерение ёмкости
Измерение сопротивления
Дистанционное измерение
Характеристики абонентского комплекта
Измерение уровня сигнала
Переговоры с абонентом
Генерация тональных сигналов
Характеристики номеронабирателей.
Работа в режиме телефона
Измерение уровня сигнала и генерация сигналов
Параллельное подключение
Использование дополнительной линии
Включение подсветки дисплея
Контроль элемента питания
01.03.2023 , 20:45
Технические данные
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?naznachenie.html
1/5
Технические данные
Прибор обеспечивает измерение напряжения постоянного и переменного тока, частоты
переменного напряжения, сопротивления постоянному току, ёмкости, характеристик
номеронабирателей и абонентского комплекта в нормальных условиях в соответствии с данными
приведенными в таблице 2.1.
Таблица 2.1
Измеряемая
величина
Диапазон
измеряемых
величин
Пределы
измерения
Пределы
допускаемой
погрешности
Примечание
01.03.2023 , 20:45
Технические данные
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?naznachenie.html
2/5
Напряжение
постоянного тока
1–300В 1–300В гдеUп–верхнийпредел
измерения
напряжения;
Uх – значение
измеренного
напряжения
Напряжение
переменного тока,
частотой 20 – 400 Гц
1–250В 1–250В
где Uп – верхний предел
измерения напряжения;
Uх – значение
измеренного
напряжения
Частота переменного
напряжения
20–400Гц 20–400Гц
±1%
Сопротивление
постоянному току
1Ом–
10 ГОм
1Ом
–
5 кОм
где Rп – верхний предел
измерения
опротивления;
Rх – значение
измеренного
сопротивления
При обязательной
компенсации сопротивления
измерительного кабеля (см.
п.10 .7).
5 кОм
–
10 МОм
±2%
10 МОм
–
1 ГОм
±2,5%
При обязательной
компенсации утечек
изоляции
измерительного кабеля
(см. п.10.7).
При отключён-ном
блоке питания
1 ГОм
–
10 ГОм
где Rп – верхний предел
измерения
сопротивления;
Rх – значение
измеренного
сопротивления
Ёмкость
0,1 – 2?104
нФ
0,1–40
нФ
где Сп – верхний предел
измерения ёмкости;
Сх – значение
измеренной ёмкости
При обязательной
компенсации ёмкости
измерительного кабеля
(см. п.10.6).
40 - 2Ч104
нФ
где Сп – верхний предел
измерения ёмкости;
Сх – значение
измеренной ёмкости
Измерение характеристик импульсных номеронабирателей
01.03.2023 , 20:45
Технические данные
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?naznachenie.html
3/5
Скорость набора,
(количество
импульсов
размыкания за одну
секунду)
5–20имп/с 5–20имп/
с
±2%
Импульсный
коэффициент (ИК)
(отношение времени
размыкания к
времени замыкания
умноженное на 100
%), %
60–240
60–240
±3
Длительность
межсерийной паузы 130 – 2000
мс
130–2000
мс
±2%
Длительность
сигнала «Сброс»
(FLASH)
130 – 1000
мс
130–1000
мс
Длительность
первого импульса
разрыва
20–120мс
20–120мс
где
tп – верхний предел
измерения длительности;
tх – значение
измеренной
длительности
Измерение характеристик частотных номеронабирателей
Длительность
посылки сигнала
частотного набора
(DTMF), мс
50–500
50–500
±5
Длительность паузы
между посылками
сигнала частотного
набора (DTMF), мс
Уровень сигнала
частотного набора
(DTMF), дБм
-16Θ0
-16Θ0
±1
Отклонение частоты
сигнала частотного
набора (DTMF), Гц
-30Θ+30
-30Θ+30
±2
Измерение характеристик абонентского комплекта
Ток комплекта
1–40мА 1–40мА
±3%
При работе от блока
питания
1–25мА 1–25мА
При работе от встроенного
источника
питания
Уровень сигнала, дБм
- 30Θ+5
- 30Θ+5
±1
Частота сигнала
300 – 3400
Гц
300–3400
Гц
±1%
01.03.2023 , 20:45
Технические данные
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?naznachenie.html
4/5
Примечание – Для пунктов 4 и 5 указаны пределы допускаемых значений основной
погрешности.
Пределы допускаемой дополнительной погрешности для пунктов 4, 5 таблицы 2.1 при
изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °С
равны половине предела допускаемой основной погрешности.
Прибор обеспечивает автоматическую балансировку, масштабирование величин, выбор пределов
измерения.
Прибор обеспечивает генерацию (непрерывную или пульсирующую) тональных сигналов, с
параметрами указанными в таблице 2.2.
Таблица 2.2
Наименование
параметра
Величина
Погрешность
установки
Частота генерации
сигнала
300, 425, 500, 800, 1000, 1500,
2100, 3400 Гц
±1%
Уровень сигнала, дБм +6, 0, -6, -12, -18, -24, -30, -36
±1
Примечание – Допускается, по согласованию с заказчиком, устанавливать частоты и
уровни сигнала, отличные от указанных в таблице 2.2.
Прибор обеспечивает работу в режиме телефона с набором номера импульсным и
частотным (DTMF) способом с возможностью изменения параметров набора для тестируемого
абонентского комплекта, указанных в таблице 2.3.
Таблица 2.3
Параметр набора
Величина
Погрешность
установки
Скорость набора
5, 10, 15, 20 имп/с
±2%
Импульсный
коэффициент, %
66, 100, 150, 233
±3
Длительность
межсерийной паузы
150, 300, 700, 1500 мс
±2%
Длительность сигнала
«Сброс» (FLASH)
150, 300, 700, 1000 мс
Прибор обеспечивает режим переговоров с абонентом, вызов абонента индуктором,
привлекающим тональным сигналом высокого уровня, питание абонентской линии.
Прибор имеет RS – 232 интерфейс для подключения к компьютеру.
Прибор имеет возможность подключения дополнительной телефонной линии для
переговоров во время измерений.
Прибор защищён от посторонних воздействий, согласно рекомендации К.20 тома ІХ Синей
Книги МСЭ-Т и ГОСТ 5238.
Время установления рабочего режима прибора не более 5 минут.
Питание прибора осуществляется от блока питания сети переменного тока напряжением
(220±22) В, частотой (50±0,5) Гц или от встроенного несъемного элемента питания. Потребляемая
мощность от сети переменного тока не более 20 ВА. Длительность непрерывной работы прибора
при питании от блока питания не менее 24 часов. При работе от несъемного элемента питания
время работы зависит от режима работы.
01.03.2023 , 20:45
Технические данные
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?naznachenie.html
5/5
Прибор обеспечивает автоотключение питания при работе от встроенного элемента
питания и длительной не активности прибора. При работе от блока питания автоотключение
блокируется.
Средний срок службы не менее 10 лет.
Средняя наработка на отказ не менее 5000 часов.
Габаритные размеры измерительного блока не более 240ґ110ґ50 мм.
Масса измерительного блока не более 0,75 кг.
01.03.2023 , 20:16
Устройство прибора
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?index.html
1/3
Устройство прибора
Общий вид и схема подключения составных частей прибора ПИТ – 801 показаны на рисунке 4.1

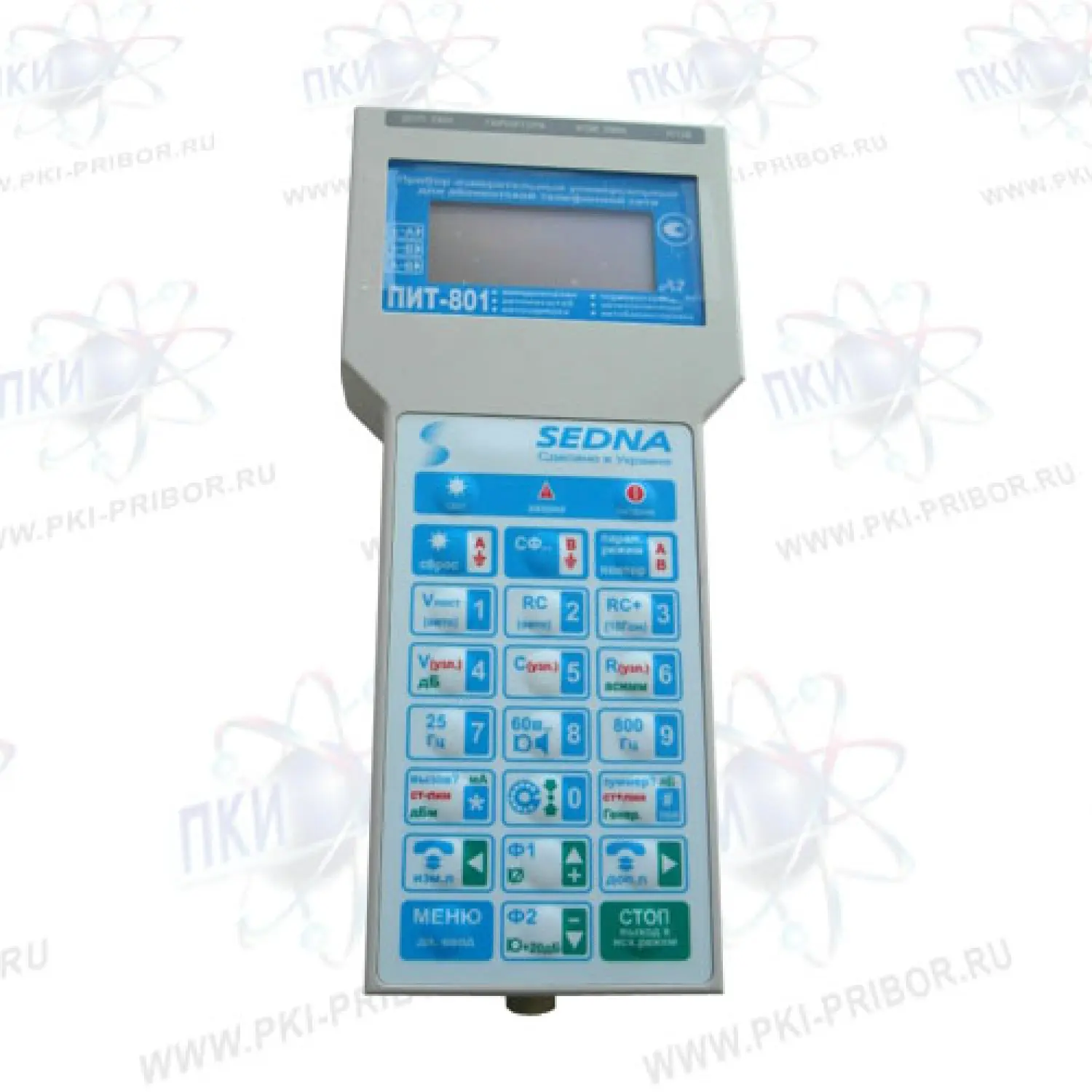

Рисунок 4.1 - Общий вид прибора ПИТ – 801 .
Характеристики составных частей прибора
Блок питания БПП-1 . Предназначен для питания прибора от сети переменного или постоянного тока.
Вход: переменное напряжение (220 ± 22) В, частотой 50 Гц,
или постоянное напряжение 40 – 70 В.
Выход: постоянное напряжение 12,6 В; ток - 600 мА, стабилизированный.
Распайка разъемов блока питания.
Номер
контакта
РС 4ТВ розетка
Назначение
3
Общий
01.03.2023 , 20:16
Устройство прибора
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?index.html
2/3
4
+12В
а) Распайка выходной розетки (РС 4ТВ)
Рисунок 4.2
Номер контакта
РГ 1н-1-1 розетка
Назначение
1
Вход~46В
или±(42...70)В
2
б) Распайка входной розетки (РГ 1н-1-1)
Гарнитура Plantronics TA06.
Применяется для ведения переговоров.
Рисунок 4.3 - Распайка розетки гарнитуры.
Кабель СОМ-порта.
Предназначен для соединения прибора с компьютером.
Рисунок 4.4 - Схема распайки кабеля.
Список сигналов СОМ-порта приведен в таблице 4.2 .
Таблица 4.2
Номер контакта
РС 7ТВ
Название
Назначение
2
RD
Принимаемые данные
3
TD
Передаваемые данные
01.03.2023 , 20:16
Устройство прибора
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?index.html
3/3
4
DTR
(+12 В, питание оптронов) Готовность
терминала к работе
5
SG
Схемная земля
7
RTS
(-12 В, питание оптронов) Запрос на передачу
Разъем измерительный РС 7ТВ розетка с/к.
Предназначен для стационарного подключения к определенному типу кросса (распайка разъёма выполняется
пользователем).
Рисунок 4.5 - Схема распайки разъѐма.
Кабель измерительный.
Предназначен для непосредственного подключения к измеряемым линиям с помощью зажимов.
Рисунок 4.6 - Кабель измерительный.
Кабель дополнительной линии.
Предназначен для подключения дополнительной телефонной линии к прибору.
Рисунок 4.7 –Кабель дополнительной линии
01.03.2023 , 20:46
Подготовка к работе
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?prepare.html
1/1
Подготовка к работе
Подключите составные части прибора, в соответствии с рисунком 4.1.
Подключите блок питания прибора к сети (если для питания прибора будет использоваться сетевое
напряжение U = 220 В, f = 50 Гц).
Включить прибор, нажатием кнопки включение прибора (рисунок 4.1), с удержанием её около 1
сек. После этого прибор начинает выполнять автобалансировку (продолжительность 20 – 30 сек.) .
После завершения операции автобалансировки прибор выходит в исходное состояние.
Соединить зажимы «лин. А», «лин. В», «земля» измерительного кабеля вместе.
Нажать кнопку
.
Сопротивления Rа-зем, Rв-зем, Rа-в должны быть не более 2 Ом.
Отключить разъём измерительного кабеля от прибора.
Нажать кнопки
,
.
Сопротивления Rа-зем, Rв-зем, Rа-в должны быть больше 10 ГОм, а ёмкости Са-зем, Св-зем, Са-в
должны быть не более 20 пФ.
Подключить разъём измерительного кабеля к прибору. После этого прибор готов к работе.
Примечания.
1 Если прибор не может завершить операцию автобалансировки, то он неисправен и подлежит
ремонту.
2 При удержании кнопки включения прибора более 3 секунд прибор переходит в режим
самодиагностики.
Данный режим используется только в сервисном центре производителя при наладке и ремонте
прибора.
Выход из режима самодиагностики осуществляется нажатием кнопки аварийного выключения
питания прибора (
).
3 Прибор имеет систему контроля температуры измерительного ядра. При изменении температуры
болеечемна3 С
прибор производит повторную балансировку.
01.03.2023 , 20:47
Наличие постороннего напряжения
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?izm_post.html
1/1
Наличие постороннего напряжения
Проверка наличия постороннего напряжения на проводах линейной части:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) нажать кнопку
.
Результат выводится на дисплей.
Рисунок 10.1
Примечания.
1 Процедура выполняется автоматически и выводится на экран при наличии посторонних
напряжений на линии, даже при попытке выполнить любое другое измерение.
2 Возможно выполнение измерения без выхода в исходное состояние из любого состояния, кроме
набора номера.
01.03.2023 , 20:48
Тест телефонной пары
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?testpara.html
1/1
Тест телефонной пары
Быстрый эксплуатационный автоматический тест телефонной пары
по сопротивлению и емкости:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) нажать кнопку
.
Результат выводится на дисплей.
Рисунок 10.2
Примечания.
1 При наличии постороннего напряжения, вместо результата сопротивлений будет выведено
сообщение о посторонних напряжениях (рисунок 10.1).
2 Возможно выполнение измерения без выхода в исходное состояние из любого состояния, кроме
набора номера.
3 Если приближение к искомой величине сопротивления изоляции или емкости слишком долгое и
уровень результата
удовлетворяет, то можно прервать текущее измерение нажатием кнопки
.
01.03.2023 , 20:49
Сопротивление изоляции и емкости.
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?resist_izolation.html
1/1
Сопротивление изоляции и емкости.
Плановые измерения сопротивления изоляции и емкости телефонных
пар:
а) отключить зажимы кабеля на удаленном конце и оставить их в состоянии изоляции;
б) выйти в исходное состояние, нажав кнопку
;
в) подключиться к измеряемой паре зажимами «лин. А», «лин. В», зажим «земля»
соединить с металлической оболочкой кабеля;
г) нажать кнопку
.
Результат выводится на дисплей (рисунок 10.2).
Примечания.
1 Если приближение к искомой величине сопротивления изоляции слишком долгое и уровень
результата удовлетворяет, то можно прекратить текущее измерение нажатием кнопки
.
2 Возможно выполнение измерения без выхода в исходное состояние из любого состояния, кроме
набора номера.
Нормы электрические на постоянном токе на неуплотненные, находящиеся в эксплуатации
кабельные линии, приведены в приложении Б. Анализ результатов измерений абонентской пары с
оконечным устройством приведен в
таблице 10.1, которая находится в документе с полным описанием прибора.
01.03.2023 , 20:49
Сопротивления шлейфа
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?shleife_resist.html
1/1
Сопротивления шлейфа
Измерение сопротивления шлейфа и омической асимметрии:
а) соединить зажимы кабеля на удаленном конце с экраном кабеля (землей);
б) выйти в исходное состояние, нажав кнопку
;
в) подключиться к измеряемой паре проводами «лин. А», «лин. В», зажим «земля» соединить с
металлической оболочкой кабеля;
г) два раза нажать кнопку
.
Результат выводится на дисплей (рисунок 10.3).
Рисунок 10.3
Примечание – Измерение осуществляется согласно характеристик пункта 4 таблицы 2.1 (предел
измерения
1Ом–5кОм).
01.03.2023 , 20:50
Наблюдение напряжения
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?control_naprugi.html
1/2
Наблюдение напряжения
Наблюдение напряжения между любыми точками исследуемого
абонентского интерфейса:
а) выйти в исходное состояние, нажав кнопку
;
б) войти в режим вольтметра, нажав кнопку
;
в) подключить все пять зажимов прибора к соответствующим цепям интерфейса (в разрыв между
станцией и линией);
г) для измерения напряжения:
1) на зажиме «лин. А» относительно земли нажать кнопку
;
2) на зажиме «лин. В» относительно земли нажать кнопку
;
3) на зажиме «лин. В» относительно «лин. А» нажать кнопку
;
4) на зажиме «стан. В» относительно «стан. А» при отключенной абонентской линии нажать
кнопку
;
5) на зажиме «стан. В» относительно «стан. А» при подключенной абонентской линии нажать
кнопку
;
Результат выводится на дисплей.
Рисунок 10.4
Примечания.
1 Однажды войдя в состояние вольтметра кнопкой
, можно переключать точки
измерения нажатием соответствующих кнопок пункта г) 1,2,3,4,5, без повторного нажатия этой
кнопки.
01.03.2023 , 20:50
Наблюдение напряжения
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?control_naprugi.html
2/2
2 Вольтметр не предназначен для измерения напряжений непосредственно в силовой электросети.
01.03.2023 , 20:51
Измерение ёмкости
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?emkost.html
1/2
Измерение ёмкости
Измерение ёмкости между определёнными проводами линии
абонента:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) нажать кнопку
;
г) для измерения ёмкости между проводами
1) на зажиме «лин. А» относительно земли нажать кнопку
;
2) на зажиме «лин. В» относительно земли нажать кнопку
;
3) на зажиме «лин. В» относительно «лин. А» нажать кнопку
;
д) для включения / выключения инерционной функции нажать кнопку
. (Признак
выключенной инерции отображается в виде символа « ^ » после результата).
Результаты выводятся на дисплей.
Рисунок 10.5
Примечания.
1 Однажды войдя в состояние измерителя ёмкости кнопкой
, можно переключать
точки измерения нажатием соответствующих кнопок пункта г) 1,2,3, без повторного нажатия этой
кнопки.
2 Имеется возможность компенсации ёмкости измерительного кабеля.
Для точного измерения ёмкости (без влияния ёмкости измерительного кабеля) необходимо:
а) выполнить пункты а); в); г) (без подключения измерительного кабеля к объекту измерения);
б) дождаться стабильного результата. В данном случае необходимо появление значка ”$” в конце
результата. (Этот значок свидетельствует о том, что инерционная функция захватила и удерживает
01.03.2023 , 20:51
Измерение ёмкости
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?emkost.html
2/2
результат);
в) нажать кнопку
(на дисплее С < 10 пФ);
г) подключить измерительный кабель к объекту измерения.
На дисплее будут чистые показания (без ёмкости измерительного кабеля).
Внимание. При переключении точки измерения, необходимо повторить компенсацию, т.к.
результат предыдущей компенсации сбрасывается.
01.03.2023 , 20:51
Измерение сопротивления
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?resistor_izmer.html
1/2
Измерение сопротивления
Измерение сопротивления между определенными проводами линии
абонента:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) нажать кнопку
;
г) для измерения сопротивления между зажимами:
1) на зажиме «лин. А» относительно земли нажать кнопку
;
2) на зажиме «лин. В» относительно земли нажать кнопку
;
3) на зажиме «лин. В» относительно «лин. А» нажать кнопку
;
д) для включения / выключения инерционной функции нажать кнопку
. (Признак
выключенной инерции отображается в виде символа « ^ » после результата).
Результаты выводятся на дисплей (рисунок 10.6).
Рисунок 10.6
Примечания.
1 Однажды войдя в состояние измерителя сопротивления кнопкой
, можно
переключать точки измерения
нажатием соответствующих кнопок пункта г) 1,2,3, без повторного нажатия этой кнопки.
2 При измерении сопротивления на дисплее может периодически появляться строка: “Ra-
в=нелин–1”. Это свидетельствует о наличии на измеряемой паре нелинейности первого рода, как
правило, это снята трубка электронного телефонного аппарата. Появление “Ra-в= нелин –2”
свидетельствует о наличии неустойчивого пробоя при высоком напряжении.
3 Имеется возможность компенсации последовательного сопротивления шлейфа величиной от 0
Омдо5кОм.
Для этого:
а) выполнить пункты с а) по г) данного раздела;
01.03.2023 , 20:51
Измерение сопротивления
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?resistor_izmer.html
2/2
б) обеспечить шлейф, который необходимо компенсировать (замкнуть зажимы на удаленном
конце измерительного шнура или кабеля магистрали.) .
При этом на дисплее в соответствующей строке появиться значение сопротивления, которое
необходимо компенсировать;
в) нажать кнопку
. На дисплее появиться значение близкое к «0» (т.е . текущее
значение принимаем за «0»);
г) подключить к измерительному кабелю исследуемые сопротивления, значения которых будут
отображаться за
вычетом компенсированного сопротивления.
Внимание. Компенсация действует только до момента нажатия любой из кнопок. Для смены
величины компенсации, выполнить её повторно для нового приложенного сопротивления к щупам.
При новом входе в режим измерения сопротивлений компенсация сбрасывается.
4 Имеется возможность компенсации утечек изоляции измерительных шнуров и участков кабеля.
Для этого:
а) выполнить пункты с а) по г) данного раздела, подключив незамкнутый измерительный шнур
без подключения к объекту измерения;
б) дождаться стабильного результата. В данном случае необходимо появление значка ”$” в
конце результата. (Этот значок свидетельствует о том, что инерционная функция захватила и
удерживает результат);
в) нажать кнопку
. На дисплее должно появиться значение «> 10 ГОм».
В случае неудачной компенсации повторить пункты а) и б);
г) подключить к щупам измеряемый объект.
На дисплее будет отображено сопротивление изоляции только подключенного объекта, без влияния
утечек в изоляции измерительного кабеля и самого прибора.
Внимание. Компенсация (единая для всех комбинаций проводов) действует всё время до
перезагрузки прибора или повторной компенсации.
01.03.2023 , 20:52
Дистанционное измерение
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?distanc_izmer.html
1/2
Дистанционное измерение
Дистанционное измерение распределительного кабеля через
магистральную пару:
Измерение ёмкости:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить зажимы «лин. А», «лин. В» к свободной паре проводов, разомкнутой на конце
магистрали. (Предварительно следует отобрать пару с высоким сопротивлением изоляции). Это
будет измерительная пара;
в) нажать кнопки
,
;
г) дождавшись стабильного результата, нажать кнопку
;
д) подключить к данным концам измерительной пары измеряемые цепи.
На дисплее появится значение ёмкости подключаемых цепей.
Измерение сопротивления изоляции:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить зажимы «лин. А», «лин. В» к свободной паре проводов, разомкнутой на конце
магистрали.(Предварительно следует отобрать пару с высоким сопротивлением изоляции). Это
будет измерительная пара;
в) нажать кнопки
,
;
г) дождавшись символа ”$” (стабильного результата) после единиц измерения, нажать кнопку
;
д) подключить к данным концам измерительной пары измеряемые цепи.
На дисплее появится значение сопротивления подключаемых цепей.
Измерение сопротивления шлейфа:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить зажимы «лин. А», «лин. В» к свободной паре проводов, замкнутой на конце
магистрали. (Предварительно следует отобрать пару с высоким сопротивлением изоляции). Это
будет измерительная пара;
в) нажать кнопки
,
;
г) дождавшись стабильного результата нажать кнопку
;
д) разомкнуть зажимы измерительной пары на дальнем конце.
01.03.2023 , 20:52
Дистанционное измерение
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?distanc_izmer.html
2/2
Подключать к ним измеряемые короткозамкнутые на удаленном конце цепи.
На дисплее - значения сопротивления шлейфа подключаемых цепей.
Внимание! На измерительной паре присутствуют высокие напряжения.
Подключения измеряемых цепей к измерительной паре, выполнять симметричным
соединительным кабелем с изолированными зажимами на концах для избежания поражения
высоким напряжением.
01.03.2023 , 20:53
Характеристики абонентского комплекта
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?aboncomplekt.html
1/1
Характеристики абонентского комплекта
Измерение характеристик абонентского комплекта:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить абонентский комплект к зажимам «стан. А», «стан. В» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) для измерения тока комплекта, уровня и частоты сигнала «ответ станции» нажать кнопку
.
Результаты выводятся на дисплей.
Рисунок 10.7
г) для измерения напряжения питания, напряжения и частоты вызывного сигнала нажать кнопку
. (Предварительно вызвать появление сигнала вызова на измеряемом комплекте).
Результаты выводятся на дисплей.
Рисунок 10.8
01.03.2023 , 20:53
Измерение уровня сигнала
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?signaluroven.html
1/1
Измерение уровня сигнала
Измерение уровня сигнала между любыми точками исследуемого
абонентского интерфейса :
а) выйти в исходное состояние, нажав кнопку
;
б) два раза нажать кнопку
;
в) подключить все пять зажимов прибора к соответствующим цепям интерфейса (в разрыв между
станцией и линией);
г) для измерения уровня сигнала:
1) на зажиме «лин. А» относительно земли нажать кнопку
;
2) на зажиме «лин. В» относительно земли нажать кнопку
;
3) на зажиме «лин. В» относительно «лин. А» нажать кнопку
;
4) на зажиме «стан. В» относительно «стан. А» при отключенной абонентской линии нажать
кнопку
;
5) на зажиме «стан. В» относительно «стан. А» при подключенной абонентской линии нажать
кнопку
;
д) для подключения/ отключения нагрузки 600 Ом, нажать кнопку
(признаком
измерения с нагрузкой является отображение единиц измерения дБм, в случае высокоомного
измерения, единицы, соответственно, будут отображаться дБ).
Результат выводится на дисплей.
Рисунок 10.9
01.03.2023 , 20:54
Переговоры с абонентом
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?speacktomonter.html
1/2
Переговоры с абонентом
Переговоры с абонентом (монтёром):
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) войти в режим переговоров нажатием одной из следующих кнопок:
- с одновременной подачей вызова (индуктора) частотой 25 Гц в сторону абонента
при удержании кнопки;
- переход в режим переговоров без вызова;
- с одновременной подачей привлекающего тона частотой 800 Гц при удержании
кнопки;
г) говорить с абонентом при одетой гарнитуре.
Примечания.
1 В состоянии переговоров можно выполнить следующее:
- подключиться для переговоров к зажиму «лин. А» относительно земли;
- подключиться для переговоров к зажиму «лин. В» относительно земли;
- подключиться для переговоров между зажимами «лин. А» и «лин. В»;
- подать (при удержании кнопки) индуктор (25 Гц) в сторону абонента;
- подать привлекающий тон 800 Гц для абонента со снятой трубкой;
- смена режима питания линии: 60 В, 9 В, отключение питания. Изменяется
циклически, отображается на дисплее;
- в ыключить микрофон гарнитуры. Только слушать;
- включить микрофон при кратковременном нажатии. При удержании кнопки
включается режим дополнительного усиления передачи + 20 дБ от микрофона (при этом
01.03.2023 , 20:54
Переговоры с абонентом
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?speacktomonter.html
2/2
прослушивание блокируется на время удержания клавиши);
- подача генератора в сторону абонента. (Возврат в режим переговоров кнопкой
);
- измерение уровня сигнала;
- в ыход в исходное состояние.
2 Смена состояния «снята /положена трубка» сопровождается соответствующими сообщениями на
дисплее и звуковыми сигналами. При отсутствии питания в линии, состояние «снята трубка» не
опознаётся.
01.03.2023 , 20:55
Генерация тональных сигналов
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?gen_ton.html
1/1
Генерация тональных сигналов
Генерация тональных сигналов в сторону абонента.
Позволяет генерировать ряд стандартных частот с разными уровнями в сторону абонента
(монтера).
а) войти в режим переговоров согласно пункту "Переговоры с абонентом" (настроить питание,
цепь ведения переговоров и т.д.);
б) нажать кнопку
.
Появится строка с указанием частоты генерации, уровня и типа (НП - непрерывный сигнал, ПР –
пульсирующий тон.);
в) настроить генератор с помощью следующих кнопок:
и
- уменьшение /увеличение частоты из ряда 300 Гц, 425 Гц, 500 Гц,
800 Гц, 1000 Гц, 1500 Гц, 2100 Гц, 3400 Гц;
и
-
уменьшение /увеличение уровня генерации из ряда +6 дБм, 0
дБм, -6 дБм, -12 дБм, -18 дБм, -24 дБм, -30 дБм, -36 дБм;
- смена типа генератора, непрерывный на пульсирующий и наоборот;
- в ыход в исходное состояние;
- возврат в режим переговоров.
Примечания.
1 Во время работы генератора имеется возможность определить порог слышимости абонентом
тонового сигнала. Тем
самым, возможна субъективная оценка слышимости (качества телефонного аппарата и затухания
линии). Для
нормальной работы телефонного аппарата, абонент должен отчётливо слышать сигнал до минус 30
дБм.
2 Настройка генератора сохраняется во время всего сеанса работы прибора. Только после
выключения и включения
питания устанавливается в исходное состояние: 1000 Гц, 0 дБм, пульсирующий.
01.03.2023 , 20:56
Характеристики номеронабирателей.
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?nomeronabor.html
1/2
Характеристики номеронабирателей.
Измерение характеристик номеронабирателей:
Измерение в импульсном режиме:
а) войти в режим переговоров согласно пункту "Переговоры с абонентом";
б) попросить абонента переключить телефонный аппарат в режим импульсного набора номера;
в) попросить абонента, после звукового сигнала, набирать последовательность цифр от 1 до 0, с интервалом не более
4 секунд;
г) нажать кнопку
;
д) после набора абонентом последовательности цифр на дисплее должны, в случае исправной работы
номеронабирателя, последовательно появиться цифры от 1 до 0. Отличие от данной последовательности цифр
свидетельствует о неисправности номеронабирателя;
е) после вывода результатов измерений (рисунок 10.10), прибор автоматически переходит в режим переговоров;
Рисунок 10.10
Измерение в частотном режиме:
а) войти в режим переговоров согласно пункту "Переговоры с абонентом";
б) попросить абонента переключить телефонный аппарат в режим частотного набора номера;
в) попросить абонента, после звукового сигнала, набирать последовательность цифр от 1 до 0, с интервалом не более
4 секунд (или в режиме автоповтора). (При длительности посылок до 500 мс выполняется измерение временных
параметров частотного набора (DTMF));
г) нажать кнопку
;
д) после набора абонентом последовательности цифр на дисплее должны, в случае исправной работы
номеронабирателя, последовательно появиться цифры от 1 до 0. Отличие от данной последовательности цифр
свидетельствует о неисправности номеронабирателя.
Результаты измерения временных параметров сигналов выводятся на дисплей.
Рисунок 10.11
е) для измерения отклонений частот и уровней частотных составляющих сигнала, необходимо попросить абонента
нажать, после сигнала, и удерживать в течение 3 секунд соответствующую кнопку номеронабирателя;
ж) нажать кнопку
.
Результаты выводятся на дисплей.
01.03.2023 , 20:56
Характеристики номеронабирателей.
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?nomeronabor.html
2/2
Рисунок 10.12
з) повторить пункты е) и ж) для остальных цифр номеронабирателя;
и) после вывода результатов измерений на дисплей, прибор автоматически переходит в режим переговоров;
к) в случае неустойчивого приёма набираемой цифры частотного набора, выполнить следующее для анализа частот
посылки:
1) выйти в исходное состояние, нажав кнопку
;
2) нажать кнопку
, затем нажать кнопку
;
3) попросить абонента нажать и удерживать в течении 5 – 10 секунд проверяемую цифру (1...9, 0, #, *);
4) после того, как в гарнитуре будет слышен сигнал, нажать кнопку, соответствующую ожидаемой цифре набора (1...
9, 0, #, *). В последней строке дисплея появится сообщение «анализ частот – 1» (для цифры 1) и через 2 – 3 секунды,
полный отчёт о частотах, согласно рисунку 10.12;
5) выйти в исходное состояние, нажав кнопку
. Для анализа другой цифры повторить пункты 3), 4) (без
выхода в исходное состояние);
Измерение характеристик номеронабирателей в режиме «Повтор» (REDIAL):
а) войти в режим переговоров согласно пункту "Переговоры с абонентом";
б) попросить абонента набрать последовательность цифр от 1 до 0. Затем нажать «Сброс» (FLASH), затем, после
звукового сигнала, нажать «Повтор» (REDIAL);
в) нажать кнопку
;
г) после вывода результатов измерений (рисунок 10.10 для импульсного режима номеронабирателя и рисунок 10.11
для частотного режима номеронабирателя), прибор автоматически переходит в режим переговоров;
Измерение характеристик номеронабирателей «Сброс» (FLASH):
а) войти в режим переговоров согласно пункту "Переговоры с абонентом";
б) попросить абонента после звукового сигнала, нажать «Сброс» (FLASH);
в) нажать кнопку
;
г) после вывода результатов измерений (рисунок 10.13), прибор автоматически переходит в режим переговоров.
Рисунок 10.13
Основные параметры исправных номеронабирателей (импульсных или частотных) должны соответствовать
значениям, указанным в приложении В.
Примечания.
1. Результаты тестирования выводятся после набора 16-ти цифр или при наличии паузы после набора более 4 секунд.
2. Распознавание вида набора: импульсный или частотный, и режима набора: одиночный, автоповтор, «Сброс»
(FLASH) происходит автоматически.
3. Прибор отображает до 16 цифр набора.
01.03.2023 , 20:57
Работа в режиме телефона
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?telefon.html
1/2
Работа в режиме телефона
Работа в режиме набора номера (телефона):
а) выйти в исходное состояние, нажав кнопку
;
б) подключить зажимы «стан. А», «стан. В», «земля» к абонентскому комплекту соответственно
(или подключиться к кроссу с помощью кроссового кабеля), а дополнительную линию к гнезду
«доп. лин.» прибора;
в) для набора номера, необходимо занять измеряемую или дополнительную линию, нажав
соответственно кнопку
или
. Это соответствует режиму поднятой
трубки. Набор номера производить при помощи кнопок
...
. Цифровое
поле данных кнопок соответствует цифрам номеронабирателя.
В режиме частотного набора номера кнопки
и
соответствуют
сигналам"*" и"#";
г) повторное нажатие кнопок
или
соответствует режиму
положенной трубки на измеряемой или дополнительной линии. В режиме положенной трубки
нажатием кнопки
можно переключать вид набора: импульсный или частотный. Вид
дисплея показан на рисунке 10.14;
Рисунок 10.14
д) кнопка
соответствует кнопке «Сброс» (FLASH) (сброс линии) телефонного
аппарата. Кнопка
соответствует кнопке «Повтор» (REDIAL) (повтор предыдущего
набранного номера) телефонного аппарата.
Примечания.
1 На измеряемой линии может производиться тестовый набор с возможностью изменения
параметров набора. Для
01.03.2023 , 20:57
Работа в режиме телефона
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?telefon.html
2/2
изменения параметров набора необходимо нажать кнопку
. Вид дисплея показан на
рисунке 10.15.
Рисунок 10.15
Выбор параметров набора производится кнопками
, которые соответствуют пунктам дисплея.
Для выхода, повторно нажать кнопку
.
2 Монтёр (абонент) также может позвонить на прибор, при этом в телефонной гарнитуре будет
слышен сигнал
индуктора. Для этого необходимо предварительно снять и положить «трубку» на соответствующей
линии прибора.
01.03.2023 , 20:57
Измерение уровня сигнала и генерация сигналов
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?telefon_izmerenie.html
1/1
Измерение уровня сигнала и генерация сигналов
Измерение уровня сигнала и генерация сигналов в режиме набора
номера (телефона):
Для набора номера, необходимо занять измеряемую или дополнительную линию, нажав
соответственно кнопку
или
. Это соответствует режиму поднятой
трубки. (См. раздел Телефон.)
б) набрать необходимый номер;
в) для включения измерителя уровня сигнала нажать кнопки
,
.
Результаты измерения уровня сигнала выводятся на дисплей (рисунок 10.16).
Рисунок 10.16
Повторное нажатие кнопки
приводит к сбросу показаний максимальных уровня и
частоты сигнала.
Выход из измерителя уровня в состояние телефона кнопкой
;
г) для включения генератора сигналов нажать кнопки
,
.
Настроить генератор с помощью следующих кнопок:
или
- уменьшение /увеличение частоты сигнала;
и
- уменьшение /увеличение уровня генерации;
- смена типа генератора, непрерывный на пульсирующий и наоборот;
- вы ход в состояние телефона.
Данные настройки генератора выводятся в третью строку дисплея.
Примечание.
Во время измерения уровня сигнала микрофон отключен, то есть возможно только прослушивание.
Во время работы генератора микрофон включен, то есть возможно ведение переговоров.
01.03.2023 , 20:58
Параллельное подключение
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?linecontrol.html
1/2
Параллельное подключение
Слуховой контроль качества изоляции измеряемой пары:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) войти в режим переговоров согласно инструкции (кнопкой
);
г) для проверки качества изоляции на проводе «лин. А» относительно земли, нажать кнопку
. При нормальной изоляции - линия чистая, при пониженной изоляции на линии
шум, треск;
д) для проверки качества изоляции на проводе «лин. В» относительно земли, нажать кнопку
.
При нормальной изоляции – линия чистая, при пониженной изоляции на линии
шум, треск.
Режим параллельного подключения:
Позволяет подключаться, прослушивать и вклиниваться в разговор не прерывая его.
а) выйти в исходное состояние, нажав кнопку
;
б) войти в параллельный режим, нажав кнопку
;
в) подключить зажимы «лин. А», «лин. В» (или «стан. А», «стан. В») к контролируемой
абонентской линии (или подключиться к кроссу с помощью кроссового кабеля). Слушать при
одетой гарнитуре.
Примечание.
При входе в параллельный режим, микрофон гарнитуры отключен. Только слушать.
Для включения микрофона, необходимо нажать кнопку
.
Отключение микрофона кнопкой
.
Измерение уровня сигнала в параллельном режиме:
Для измерения уровня сигнала в параллельном режиме необходимо:
а) выйти в исходное состояние, нажав кнопку
;
01.03.2023 , 20:58
Параллельное подключение
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?linecontrol.html
2/2
б) войти в параллельный режим, нажав кнопку
;
в) нажать кнопку
.
г) для сброса максимального показания нажать кнопку
;
д) для выхода в параллельный режим нажать кнопку
.
01.03.2023 , 20:59
Использование дополнительной линии
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?dopline.html
1/3
Использование дополнительной линии
Измерение параметров линии.
(не прерывая разговора с монтёром (абонентом) по дополнительной линии).
Для этого:
а) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно, а
дополнительную линию к гнезду «доп. лин» прибора;
б) выйти в исходное состояние, нажав кнопку
;
в) занять дополнительную линию, нажав кнопку
;
г) набрать номер для проведения переговоров с монтёром (абонентом);
д) выйти в исходное состояние, нажав кнопку
, при этом связь с монтёром не
прерывается;
е) провести измерение параметров линии, согласно соответствующим пунктам описания. При
проведении измерений можно вести переговоры с монтёром (абонентом);
ж) для выхода из данного режима работы, необходимо нажать кнопку
(переход в
режим положенной трубки). Выйти в исходное состояние, нажав
.
Измерение параметров вызова:
а) подключить измеряемую пару к зажимам «стан. А», «стан. В» соответственно, а
дополнительную линию к гнезду «доп. лин» прибора;
б) выйти в исходное состояние, нажав кнопку
;
в) занять дополнительную линию, нажав кнопку
;
г) набрать номер, на который подключена измеряемая линия. Дождаться КПВ (контроль посылки
вызова);
д) выйти в исходное состояние, нажав кнопку
, при этом КПВ продолжается;
е) нажать кнопку
. На измеряемую линию пойдёт вызов. На дисплее появятся
параметры вызова (дождаться стабильного результата);
ж) нажать кнопку
для прекращения вызова.
01.03.2023 , 20:59
Использование дополнительной линии
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?dopline.html
2/3
Измерение уровня сигнала и генерация сигналов в дополнительную
линию:
Может выполнятся как для линии с питанием (зуммером), так и для любой физической цепи с
характеристическим сопротивлением 600 Ом (выделенная пара).
а) выйти в исходное состояние, нажав кнопку
;
б) подключить дополнительную линию к гнезду «доп. лин» прибора;
в) два раза нажать кнопку
;
г) для включения измерителя уровня сигнала нажать кнопки
,
.
Результаты измерения уровня сигнала выводятся на дисплей (рисунок 10.16).
Повторное нажатие кнопки
или
приводит к сбросу показаний
максимальных уровня и частоты сигнала.
Выход из измерителя уровня в состояние телефона кнопкой
;
д) для включения генератора сигналов нажать кнопки
,
.
Настроить генератор с помощью следующих кнопок:
или
- уменьшение /увеличение частоты сигнала;
и
- уменьшение /увеличение уровня генерации;
- смена типа генератора, непрерывный на пульсирующий и наоборот;
- в ыход в состояние телефона.
Примечания.
Данные настройки генератора выводятся в третью строку дисплея.
1 Во время измерения уровня сигнала микрофон отключен, то есть возможно только
прослушивание.
Во время работы генератора микрофон включен, то есть возможно ведение переговоров.
2 Для линии с питанием (зуммером) измерения выполняются аналогично измерениям в режиме
телефона.
01.03.2023 , 20:59
Использование дополнительной линии
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?dopline.html
3/3
Ожидание монтера на измеряемой линии:
а) выйти в исходное состояние, нажав кнопку
;
б) подключить измеряемую пару к зажимам «лин. А», «лин. В», «земля» соответственно (или
подключиться к кроссу с помощью кроссового кабеля);
в) войти в режим переговоров согласно описанию (кнопкой
);
г) выбрать один из трёх режимов подключения к линии, кнопками
,
,
.
(по умолчанию режим «Переговоры А - В»). Вид дисплея показан на рисунке 10.17.
Выбирая различные режимы подключения к линии, можно осуществлять поиск монтёра на
измеряемой паре.
Рисунок 10.17
Примечание.
Когда монтёр подключается гарнитурой к измеряемой линии, прибор подаёт звуковой сигнал и
выводит текст "абон. снял трубку".
01.03.2023 , 20:59
Включение подсветки дисплея
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?displaylite.html
1/1
Включение подсветки дисплея
Включение (выключение) подсветки дисплея:
а) выйти в исходное состояние, нажав кнопку
;
б) нажать кнопку
.
Примечание.
Для кратковременной подсветки дисплея нажать и удерживать кнопку
.
01.03.2023 , 21:00
Контроль элемента питания
geosoftua.od.ua/klad/onlinehelp/PIT801/_hm_print_window.htm?batareya.html
1/1
Контроль элемента питания
Контроль состояния встроенного несъемного элемента питания.
Контроль состояния элемента питания производить в исходном состоянии.
Выход в исходное состояние кнопкой
.
Вид дисплея показан на рисунке 10.21.
Рисунок 10.21
Примечания.
1 При падении напряжения элемента питания до критического значения, прибор подаёт звуковой
сигнал, и на дисплее
появляется следующее сообщение "БАТ. РАЗРЯЖЕНА". После этого прибор отключает питание.
2 Зарядка элемента питания происходит при подключенном блоке питания, вне зависимости от
состояния прибора (включен или выключен). Время полной зарядки элемента питания, после его
полной разрядки, 16 часов.
3 При питании прибора от блока питания сети переменного тока напряжением (220 22) В,
частотой (50 0,5) Гц на дисплее выводится текст "ВНЕШНЕЕ ПИТАНИЕ".
4 При превышении напряжения питания прибора выше номинального значения, на дисплее
появляется следующее
сообщение "НЕИСП. АДАПТЕР". После этого прибор отключает питание.
