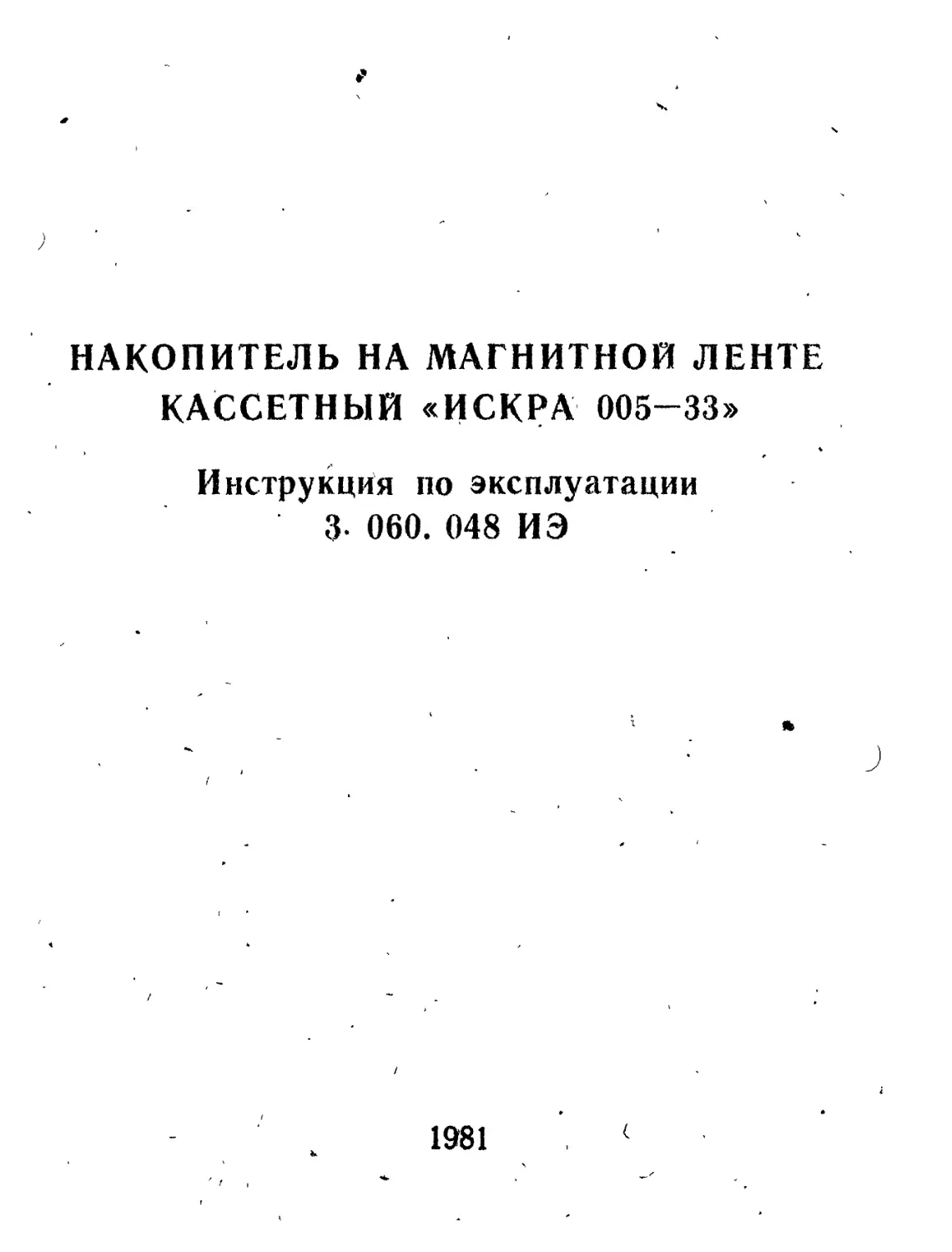

НАКОПИТЕЛЬ НА МАГНИТНОЙ ЛЕНТЕ КАССЕТНЫЙ «ИСКРА 005-33»
Инструкция по эксплуатации
3- 060. 048 ИЭ
1981
1.	Введение
1.1.	В инструкции по эксйлуатации накопителя на магнитной ленте кассетного «Искра 005—33» (в дальнейшем КНМЛ) -изложены правила, приемы и методика работы, необходимые при эксплуатации, ремонте и техническом обслуживании любой модификаций накопителя.
2.	Указания мер безопасности
2.1.	Персонал, производящий техническое обслуживание и ремонт КНМЛ, должен иметь ^квалификационную группу IILno технике безопасности, дающую право на самостоятельное обслуживание электроустановок напряжением до 1В00В.
2.2.	Запрещается производить монтажные работы при включенном питании КНМЛ.
2.3.	Эксплуатация и ремонт КНМЛ должны осуществляться в соответствии с «Правилами технической эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей».
3.	Порядок установки и подготовка к работе
3.1.	КНМЛ поступает потребителю в упакованном виде.
. 3.2. Вскрытие упаковки разрешается только в закрытых отапливаемых помещениях с выдержкой в зимнее время не менее 4 ч.
3.3.	Распаковка должна сопровождаться:
а)	проверкой содержимого на соответствие с упаковочным листрм;	.	•
б)	наружным осмотром всего устройства на отсутствие механических повреждений конструкции, монтажа и деталей При транспортировке; .
. в) при наличии механических повреждений должен быть составлен акт, который высылается предприятию-изготовителю и заказчику. Отсутствие акта снимает ответственность предприятия-изготовителя за упаковку и транспортирующей организации за транспортировку.	.	.
, -3.4. Выходные-разъ'емы XI, ХЗ подключаются к внешнему устройству.
3
3.5.	После включения питания внешнего устройства, откройте дверцу нажатием кнопки на передней панели КНМЛ.
3.6.	Установите кассету и закройте дверцу КНМЛ,
3.7.	При правильной работе внешнего устройства с КНМЛ должна загореться индикация в кнопке на передней панели КНМЛ.
• КНМЛ готов к работе. .
3.8.	Эксплуатация и хранение кассет с магнитной лентой должны быть в соответствии с требованиями ГОСТ 20492—75.
3.9..	КНМЛ во всех режимах работы управляется автоматически сигналами из внешнего устройства в соответствии с требованиями технического описания 3.060.048 ТО.
3.10.	КНМЛ встраивается в устройство только при верти* •Кельном расположении лицевой панели.
3;11. Для устройств с использованием маркеров начала и конца ленты отперфорировать отверстия в ленте & 0,6 мм на расстоянии 430±30 мм от физического начала и'физического конца ленты. Отверстия перфорировать перфоратором маркерным 5.102.072, устанавливая ленту в направляющие перфоратора. Необходимо организовать интервал не .менее 33 мм между начальным маркером и первым блоком информации, записанной на ленте.
3.12.	Требования к помещениям, рабочим, местам, инструменту и спецодежде для технического обслуживания и ремонта КНМЛ.
3.12.1.	При работе с.блоками, выполненными на интегральных микросхемах, необходимо принимать меры, исключающие попадание на блоки электростатических зарядов.
3.12.2.	В помещении должен быть отдельный заземляющий контур, к которому подсоединяется непосредственно измерительная и испытательная аппаратура, а также электропаяльники.	*
3.12.3.	Лри работе с микросхемами1 специалисту по обслуживанию перед выполнением работы и в процессе ее необходимо снимать с себя заряд электростатического электричества, для чего на руку одевается браслет, под-' соединенный к. отдельному заземляющему контуру через сопротивление 1 МОм (КЭВ—1 на 10 кВ).
-	.3.12,4. Если пол выполнен из синтетического материала4'
(плитка ПХВ, линолеум и т.п.), для устранения электризации из-за трения обуви о пол необходимо ежедневно йроизводцть ' 4 ‘.. • <	•	.
блажную протирку пола водйым раствором антистатической пасты «Чародейка».
Все виды работ по техническому, обслуживанию проводить при выключенном питании.
3.12.5; Во время работы исключать.попадание посторонних предметов в КН МЛ, которые могут вызвать короткое замыкание или другие неполадки.	.
 Э. 12.6. Выходные ' контакты печатной платы, изъятой и? КНМЛ должны быть закорочены.
3.12.7.	Применять для работы электропаяльник с напряжением питания 36 В 50 Вт. Температура жала при пайке микросхем должна быть не более 280°С и время, воздействия температурь) па вывод микросхемы не более 3 с с перерывом Не менее 10 с. '
3.12.8.	Для технического обслуживания КНМЛ необходимо иметь специально выделенное рабочее место в сухом отапливаемом помещении. ' - I	'	*	ь
4.	Характерные неисправности и методы их устранения
4.1. Характерные неисправности КНМЛ и методы.,.их устранения перечислены в таблице..
Н а и 'м е н о в а н и е н е и с п р а в -ностей, f нешнее проявление и признаки	Вероятная причина	Метод устранения
После установки кассеты и закрытия дверцы на передней панели не горит индикация «Выбран и готов» в кнопке КНМЛ.	1.	Не подключено внешнее устройство. 2.	Отсутствует уровень логического пуля сигнала «Выбор». 3.	Не включено питание внешнего устройства.	Д. Подключить внешнее устройство. 2. Обеспечить поступление уровня логического нуля сигнала «Выбор». 3. Включить питание внешнего устройства,
При наличии одного, из сигналов движения из внешнего устройства катушки кассеты ио вращаются.	Заедание лепты в кассете.	Заменить кассету.
При появлении одного из сигналов движения из внешнего устройства индикация «Выбран и готов» КНМЛ гаенвт.	Заедание Агенты в кас_ сете.	Заменить кассету.
5 •
Наименование неисправностей, внешнее проявление и признаки	Вероятная причина	Метод ‘	устранения
При наличии управляющих сигналов катушки кассеты не вращаются.	Перегорел резистор К29МЛТ-2-33 Ом±Ю% в блоке усилителей тока из-за отсутствия напряжения -j-5B на входном разъеме КНМЛ ХЗ.	Заменить резистор R29, проверить ашта-г ние 4-5В от внешнего устройства.
При перемотке КНМЛ Засорился световой по начальному или ко- канал стержня дат-нечному маркеру (от- чика начала и конца верстшо в ленте) не ленты, останавливается.	'	’		Снять стержень датчика и, прочистить канал марлей медицинской (ГОСТ 9412-77), смоченной в спирте этиловом ректификованном (ГОСТ 5962-67).
4.2.	После ввода в эксплуатацию КНМЛ должен находиться на техническом обслуживании в соответствии с инет-, , ' рукцией по эксплуатации. Техническое обслуживание, связан- , ное со снятием пломб в течение гарантийного срока, имеют' право производить трлько организации, указанные в перечне паспорта, по.договору с потребителем,
5.	Техническое обслуживание
5.1.	Во время эксплуатации КНМЛ'следует через каждые 32'прогона-всей ленты в кассете (2560м), но не реже"одного раза за трое суток протирать рабочую поверхность магнитных головок, направляющие, прижимной ролик и часть , ведущего вала, соприкасающуюся с лентой, для очистки их от ферромагнитной пыли. Чистка производится, марлей ’ медицинской ГОСТ 9412-77,' смоченной в спирте этиловом ректификованном ГОСТ 5962-67. Нормы расхода материалов для проведения ,профилактических работ: спирт этиловый ректификованный ГОСТ 5962-67 в количестве 30 г в месяц; марля медицинская ГОСТ 9412;77 в количестве 0,15 м2 в месяц.
5.2.	Через каждые 50 ч работы КНМЛ снимать стержень датчика начала и конца ленты и прочищать внутреннюю поверхность марлёй ГОСТ 9412-77, смоченной в спирте ГОСТ 5962-67.
•S ,
5,З.	Во время эксплуатации должен вестись учет работы; КНМЛ. В журнале должны учитываться следующие данные: время работы, вид работы, количестве! и характер отказов, время, затраченное на устранение отказов. •
.5,4. При эксплуатации КНМЛ рекомендуется использовать кассету типа МК-60 до 100 прогонов всей ленты в кассете и до 2000 обращений к одной зоне без восстановления информации, с частотой F<CQ, 1 Гц.
5.5.	На этикетке кассеты рекомендуется указывать чийло прогонов ленты в^кассете.
5.6.	Указания по эксплуатации кассет МК-60,
5,6.1.	Для обеспечения максимального срока службы кассеты эксплуатацию рекомендуется проводить при температуре 25±10°С, относительной влажности 60±15%.
5,6.2.	Если при хранении кассета подвергалась резким изменениям температуры, ее необходимо выдержать перед эксплуатацией не менее 6 ч в нормальных климатических условиях.
5.6.3.	Не рекомендуется кассеты длительное время оставлять во включенном КНМЛ.
5.6.4.	Кассеты рекомендуется хранить в футлярах в вертикальном положении на расстоянии не. менее 1 м ’от нагревательных приборов в месте, защищенном от воз-дейстия прямых солнечных лучей.	*
5.6:5.	Не допускается хранение кассет в зоне сильных магнитных полей, например: вблизи электромоторов, трансформаторов, электромагнитов и т, д.
5.6.6.	Рекомендуемый срок’эксплуатации кассеты не более 12 месяцев.	ш
. 6. Правила хранения и транспортирования
6.1. При транспортировании КНМЛ должен быть установлен в упаковочный ящик предприятия-изготовителя. Транспортирование в неупакованном виде не допускается.
6.2. При транспортировании КНМЛ по железной дороге не допускается'использование вагонов с наличием угольной, цементной и другой пыли.
Не допускается транспортирование КНМЛ в транспортных средствах, которые загрязнены активно действующими химикатами.	_
7
-6.3. При погрузке и транспортировании ' упакованного КНМЛ- должны строго выполняться требования предупредительных надписей на ящике.	'
6.4.	Ящик с упакованным КНМЛ при транспортировании' должен быть закреплен так, чтобы вовремя движения он не-перемещался относительно транспортного средства. ' ;
6.5‘	. Складские помещения должны быть закрытыми, . соответствовать санитарным нормам, оборудованы средствами для предохранения складируемой продукции от воздействия солнечных лучей и * приборами для измерения влажности и температуры воздуха.
. В-. складских помещениях должны быть температура окружающей среды от плюс 5°С До плюс 35°С и относительная влажность не более 85% прй температуре *до плюс 35°С без резких изменений.
6.6.	КНМЛ должны хранить на стеллажах, допускающих быстрый. их-беспрепятственный доступ к ним. Хранение нц земляном полу не допускается.
• 6.7. Расстояние между складируемой КНМЛ стенами и полом должно быть не менее 10,1 м.
6.8.	При хранении КНМЛ не допускается расположение отопительных устройств ближе, чем на 1 м от них.
6.9.	Распаковку КНА4Л в зимнее время необходимо производить только в‘ отапливаемых помещениях, предвари- . тельно выдержав их нераспакованными в этом помещении не менее 4 ч.
6.10.	Допускается транспортировать КНМЛ в упакованном виде любым транспортом при температуре от минус 50^С до плюс 50°С, относительной влажности до 95% при температуре плюс 30°С._	*
6.11.	При транспортировании открытым транспортом упакованные КНМЛ должны быть закрыты брезентом..
