«РИГ A-103»
(Выпуск 1968 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

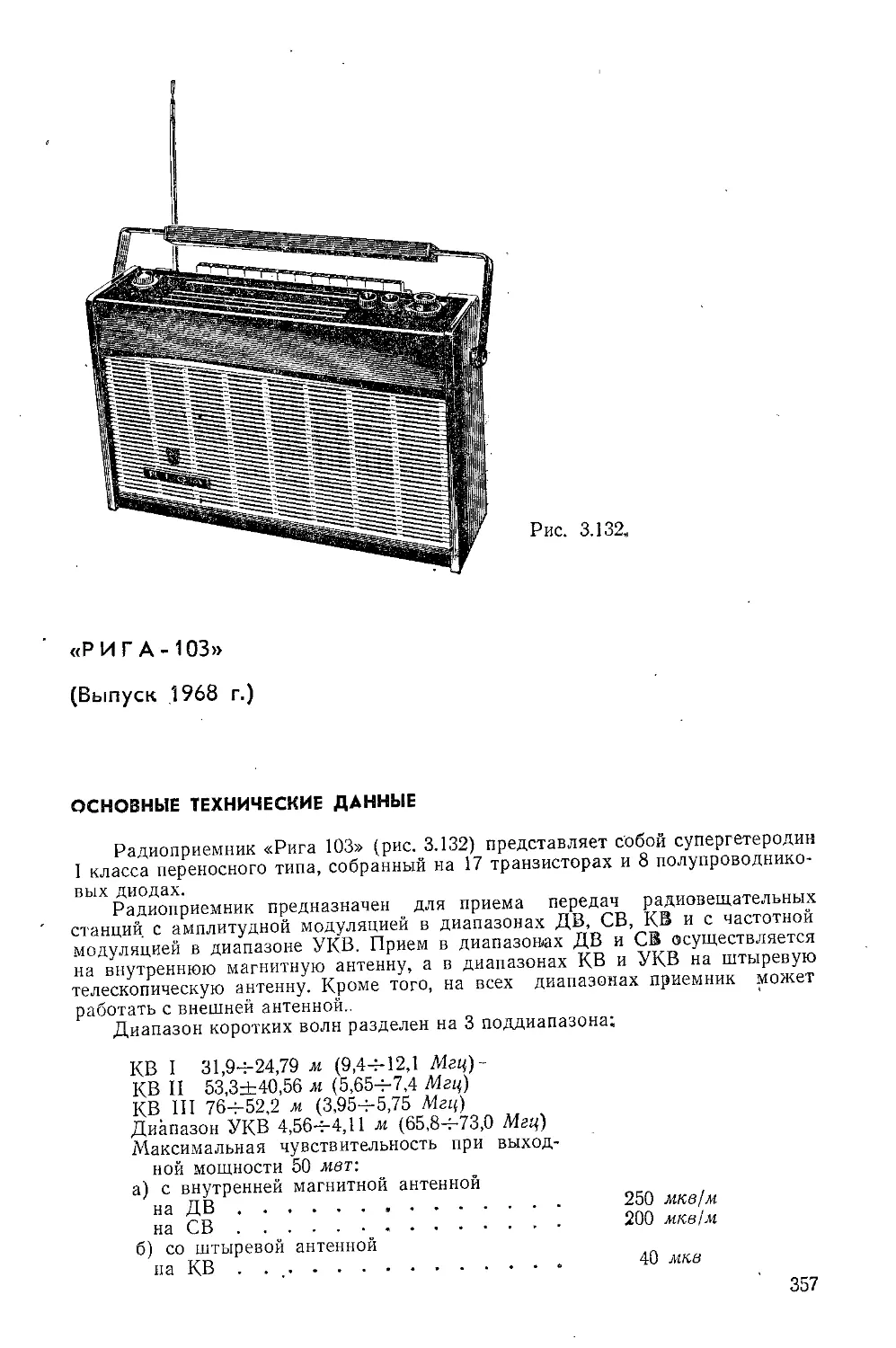

Радиоприемник «Рига 103» (рис. 3.132) представляет собой супергетеродин
1 класса переносного типа, собранный на 17 транзисторах и 8 полупроводнико-
вых диодах.
Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах ДВ, СВ, КВ и с частотной
модуляцией в диапазоне УКВ. Прием в диапазонах ДВ и СВ осуществляется
на внутреннюю магнитную антенну, а в диапазонах КВ и УКВ на штыревую
телескопическую антенну. Кроме того, на всех диапазонах приемник может
работать с внешней антенной..
Диапазон коротких волн разделен на 3 поддиапазона;
КВ I 31,94-24,79 м (9,44-12,1 Мгц) -
КВ II 53,3±40,56 м (5,654-7,4 Мгц)
КВ III 764-52,2 м (3,954-5,75 Мгц)
Диапазон УКВ 4,564-4,11 м. (65,84-73,0 Мгц)
Максимальная чувствительность при выход-
ной мощности 50 мет:
а)	с внутренней магнитной антенной
наДВ............................................. 250	мкв!м
на СВ.................................  .	200 мкв!м.
б)	со штыревой антенной
на КВ . ................................... 40 мне
357
на УКВ......................... 2,0 мкв
в)	со входа для внешней антенны
на ДВ и СВ . . ........................ 30 мкв
на КВ.................................. 20 мкв
на УКВ (при /?вх=75 ом)....................2,0 мкв
Реальная чувствительность:
а)	с внутренней магнитной антенной
на	ДВ...................................... 600	мкв/м
на	СВ...................................... 350	:лкв!м
б)	со штыревой антенной
на	КВ....................................... 60	мкв
на УКВ........................   .	. .	2 мкв
в)	со входа внешней антенны
на ДВ и СВ............................. 60 мкв
на КВ.................................. 30 мкв
на УКВ (при /?вх=75 ом)................ 2 мкв
г)	со входа внешней антенны (в режиме
«Местный прием»)
на ДВ и СВ............................... 500 мкв
Избирательность по соседнему каналу,
на ДВ и СВ............................... не менее 46 дб
Усредненная крутизна ската резонансной ха-
рактеристики в диапазоне УКВ в интервале
ослабления сигнала от 6 до 26 <56 . . . . не менее 0,3 дб)кгц
Ослабление сигнала зеркального канала:
на ДВ...................................... не	менее	56	дб
- на СВ................................. не	менее	46	<56
на КВ.................................. не	менее	40	дб
на УКВ ................................ не	менее	30	дб
Промежуточная частота....................
тракта AM.............................. 465±2 кгц
тракта ЧМ.............................. 6,8±0,1 Мгц
Действие АРУ:
при изменении сигнала на входе приемника
на 40 <56 соответствующее изменение напря-
жения сигнала на выходе приемника . . не более 4 дб
Полоса воспроизводимых звуковых частот:
» — при приеме на ДВ, СВ и КВ ....	150—4000 гц
— в режиме «Местный прием»............. 150—6 000 гц
— при приеме на УКВ................... 150—12 000 гц
Пределы регулировки тембра на низких и вы-
соких звуковых частотах............... не менее 14 дб
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления не более 5%........... 500 мет
Чувствительность усилителя НЧ со входа
звукоснимателя.......................... не хуже 200 мв
Источник питания: 8 элементов типа 373
(«Марс»), . или «Сатурн»
Напряжение питания...................... 12 в
Ток, потребляемый приемником 1 при отсут-
ствии сигнала........................... не более 22 ма
Работоспособность приемника сохраняется
при снижении напряжения питания ... до 6,3 в
Длительность работы приемника от одного
комплекта батареи при средней громкости около 200 час
Габаритные размеры....................  .	380X260X120 мм
Масса .................................. 5,5 кг
358
ПРИНЦИПИАЛЬНАЯ СХЕМА
Схема приемника «Рига-103» состоит из четырех функциональных блоков
УКВ, КСДВ-ПЧ, УНЧ и стабилизатора напряжения питания (рис. 3.133—
3.135).
Принципиальная схема приемника «Рига-103» повторяет в основном схему
приемного устройства радиолы «Рига-102» (см. рис. 1.49—1.51). Некоторые от-
личия ее от схемы радиолы «Рига-102» состоят в следующем.
1.	При работе в диапазонах УКВ и КВ используется штыревая телескопи-
ческая антенна, коммутация которой осуществляется с помощью группы 1, 3, а
контактной колодки переключателя диапазона УКВ.
Д' 6/гоку КСДВ-ПЧ
Рис. 3.133. Принципиальная схема блока УКВ приемника «Рига-103».
2.	В блоке УКВ входная цепь £2CiC2, Z-i рассчитана на работу от несим-
метричного диполя, т. е. от штыревой телескопической антенны, поэтому вто-
ричная обмотка катушки Ц входного контура заземлена.
3.	В блоке КСДВ-ПЧ штыревая телескопическая антенна подключается
к входным контурам КВ через конденсатор С46;
индикатор настройки приемника (микроамперметр типа М4283, зашунти-
рованный резистором R4 сопротивлением 330 ом) включен в цепь питания кол-
лектора транзистора 7>;
включение и выключение питания приемника осуществляется отдельной
клавишей.
4.	В блоке усилителя НЧ питание коллекторных цепей предоконечного и
оконечного каскадов осуществляется напряжением 12 в; нагрузкой оконечного
(выходного) каскада усилителя НЧ служат два последовательно соединенных
громкоговорителя типа 1ГД-4 с сопротивлением звуковых катушек 8 ол; пре-
дусмотрена возможность подключения телефона типа ТМ-4 (гнезда Ш5) и
внешней дополнительной акустической системы (Ш4). При подключении теле-
фона громкоговоритель автоматически отключается.
5.	Блок стабилизатора напряжения питания собран на транзисторе 1\ типа
МП41 и диоде Д] типа 2С 168А. При подключении внешнего источника пита-
ния через специальный разъем и гнездо Л/? внутренняя батарея автоматически
отключается.
Режимы работы транзисторов приемника «Рига-103» указаны на рис. 3.136.
359
3.134. Принципиальная схема блока
Переключатель диапазонов
360
КСДВ-ПЧ приемника «Рига-103».
установлен в положение СВ.
361
1 Z 3 4 5 В 7 8 9 ю 11 12 13 14 15 16 17
Рис. 3.135. Принципиальная схема усилителя НЧ. стабилизатора напряжения питания приемника «Рига-ЮЗ» (а) и топографи-
ческая схема печатной платы УНЧ (б).
Рис. 3,136. Режимы работы транзисторов по постоянному току и уровни напряжений сигнала в тракте усиления приемника
«Рига-103»,
364
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника деревянный с отделкой искусственной кожей либо цен-
ными породами дерева, с пластмассовыми и металлическими накладками.
Все органы управления приемника расположены на верхней стороне
корпуса и имеют соответствующие обозначения. Шкала приемника имеет
градуировку длин волн в метрах. Для диапазонов ДВ и СВ на шкале нанесены
названия городор, имеющих мощные радиовещательные станции.
Над шкалой находятся штыревая телескопическая антенна и клавиши пере-
ключателя диапазонов. Клавишный механизм имеет двенадцать клавиш:
<У КВ-АН»— автоподстройка на УКВ; «УКВ» — ультракоротковолновый диа-
пазон; «МП» — местный прием; «Полоса» — включение широкой полосы про-
пускания; «МА»— включение магнитной антенны; КЕМ, СВ, КВН, ДВ, КМН! —
диапазоны волн; клавиша «Q» — воспроизведение грамзаписи и магнитной
записи; «Вкл» — включение и выключение питания.
Клавиши «МА», «МП», «УКВ-АП», «Полоса», «Вкл» независимы (вклю-
чаются при непосредственном нажатии и выключаются при их повторном на-
жатии). Клавиши диапазонов волн и воспроизведения звукозаписи выключа-
ются при нажатии на любую другую клавишу. В верхней правой части шкалы
расположен индикатор настройки' приемника, ниже его — сдвоенные ручки
настройки приемника и две ручки регуляторов тембра. В правой части шка-
лы имеется кнопка включения подсвета шкалы, а над ней находится ручка
регулятора громкости.
На задней стенке корпуса расположены гнезда для подключения наружной
антенны, провода заземления и внешней дипольной антенны для приема даль-
них станций в диапазоне УКВ.
К приемнику можно подключить внешний источник питания напряжением
12 в, электропроигрыватель, магнитофон, дополнительный громкоговоритель
(с полным сопротивлением 8—20 ом и мощностью не меиее I в-а) и головные
телефоны. При подключении внешнего источника питанйя батарея элементов,
установленная внутри приемника, автоматически отключается.
Кассета для размещения восьми элементов источника питания крепится
к корпусу двумя невыпадающими винтами.
Два громкоговорителя типа 1ГД-4 укреплены на передней стенке прием-
ника.
Конструкция радиоприемника выполнена по функционально-блочному
принципу, что позволяет производить его настройку поблочно.
Схема расположения основных узлов и деталей на шасси показана на
рис. 3.137.
Монтаж блоков УКВ, КСДВ-ПЧ, усилителя НЧ, а также контактных пла-
нок переключателя диапазонов радиолы «Рига-103» выполнен на печатных пла-
тах, которые по конструкции не отличаются от печатных плат радиолы
«Рига-102» (см. гл. 1, рис. 1.56, 1.58, 1.59, 1.62).
Схема расположния основных узлов и деталей на печатной плате блока
КСДВ-ПЧ приемника «Рига-103» показана на рис. 3.138, 3.139. Печатная плата
блока стабилизатора напряжения питания изображена на рис. 3.140.
Катушки входных контуров диапазонов ДВ и СВ намотаны на стержне из
феррита марки 700НМ диаметром 10 мм и длиной 200 мм.
Катушки входных контуров ДВ намотаны проводом марки ПЭВ-1. Диа-
метр провода 0,12 мм, число витков 130, индуктивность 1950 мкгн, а катуш-
ка входного контура СВ состоит из 45 витков провода марки ЛЭШО 10X0,07
и имеет индуктивность 230 мкгн. Намоточные данные остальных катушек кон-
туров приемника «Рига-103» такие же, как у радиолы «Рига-102» (см.
табл. 1.9). Кинематическая схема верньерного устройства радиоприемника
«Рига-103» показана на рис. 3.140.
В радиоприемнике применены детали следующих типов.
Блок УКВ: резисторы R>— R12— типа ВС-0,125 или УЛМ-0,12; конден-
саторы Ci, С2, С5, С?, С10 — С1з, С17—-типа КТ-la; С3, С4, Се, С8, С9, С]4,	—
типа КЮ-7в.
365
Елок МПЕ /' МА ИнЗикатор настроака
Рис. 3.139. Расположение узлов и деталей на печатной плате блока КСДВ-ПЧ приемника «Рига-103».
Вид со стороны печати.
Б л о к КСДВ-ПЧ: резисторы R>—R43, R45— R54— типа ВС-0,125 или
УЛМ-0,12, /?44 — типа СПЗ-16; конденсаторы Се, С9, С12, Ci8, С30, С31, С33, С35,
С38, С46 — типа КТ-la, С2— С5, С7, Сю, Сц, С!4— Си, С19, С23, С28, С28, С29,
С32, С34, С36, С37, С43— С46— типа К10-/в; С22, С24, С27, C33, С42 :Типа К50-6,
С8, Сю — типа КПК-М, С25 —типа КСО.
Рис. 3.140. Топографическая схема печатной платы блока стабилизатора пи-
тания приемника «Рига-103».
В переключателе диапазонов использованы детали и узлы тех же типов,
что и в радиоле «Рига-102».
Блок стабилизатора: резисторы Ri— R3— типа ВС-0,125 или
УЛМ-0,12; конденсатор С] — типа К50-6.
Блок усилителя НЧ; резисторы Ri, R2, Rn — /?ю, R21, R22, R24— Ria,
R23, R29— типа ВС-0,125 или УЛМ-0,12; /?23, R32— типа СПЗ-16, R3, /?27— типа
Ось ручки настроаки УКВ
3,5 Вит.	-----—-----—
pgLlm ,	Указатель УКВ
985мм
Ось ручки настройки AM
715 мм ..
59 О мм
2вит.
''^,0,5вип
"уЪввит.
2,85 вит.
£
Рис. 3.141. Кинематическая схема верньерного устройства приемника
«Рига-103».
ММТ-9, /?2о, /?зо, R31 — проволочные; конденсаторы С18 — типа КТ-1а; С2, С4,
С6, Су, Сю, С]7, Сю, С20 — типа КЗО-6; С1о — типа БМ; С8 — типа К22-У; Сь
С3, С5, Сц, С12 — типа МБМ.
Шасси: резисторы /?4, R& — типа ВС-0,125 или УЛМ-0,12; R$, R$, Ry—-
типа СПЗ-4в; С4 — типа КТ-la; С5 — типа К50-6; С6 — типа БМ.
