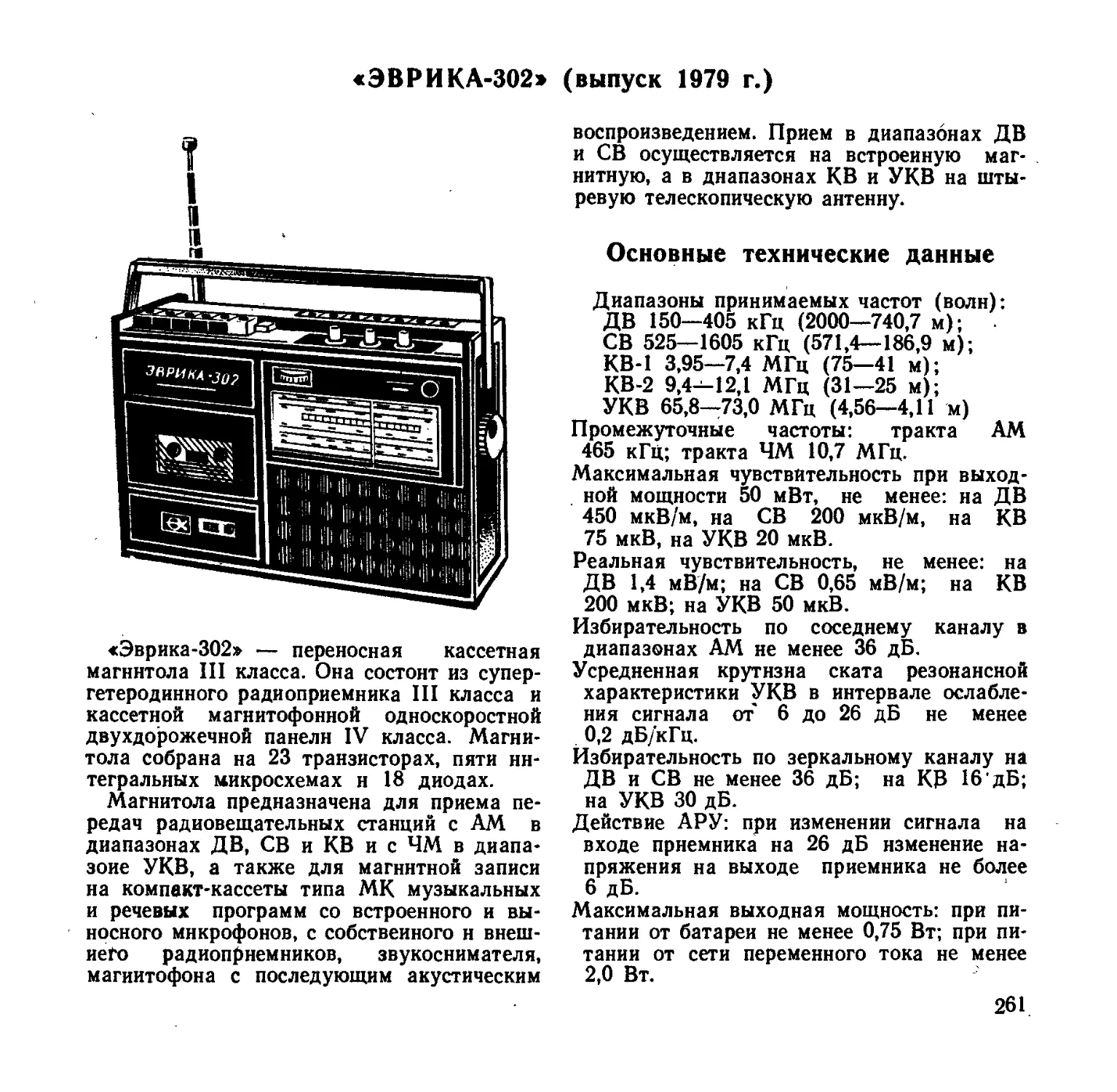

«ЭВРИКА-302» (выпуск 1979 г.)
«Эврика-302» — переносная кассетная
магнитола III класса. Она состоит из супер-
гетеродинного радиоприемника III класса и
кассетной магнитофонной односкоростной
двухдорожечной панели IV класса. Магни-
тола собрана на 23 транзисторах, пяти ин-
тегральных микросхемах и 18 диодах.
Магнитола предназначена для приема пе-
редач радиовещательных станций с AM в
диапазонах ДВ, СВ и КВ и с ЧМ в диапа-
зоне УКВ, а также для магнитной записи
на компакт-кассеты типа МК музыкальных
и речевых программ со встроенного и вы-
носного микрофонов, с собственного и внеш-
него радиоприемников, звукоснимателя,
магнитофона с последующим акустическим
воспроизведением. Прием в диапазонах ДВ
и СВ осуществляется на встроенную маг-
нитную, а в диапазонах КВ и УКВ на шты-
ревую телескопическую антенну.
Основные технические данные
Диапазоны принимаемых частот (волн):
ДВ 150—405 кГц (2000—740,7 м);
СВ 525—1605 кГц (571,4—186,9 м);
КВ-1 3,95—7,4 МГц (75—41 м);
КВ-2 9,4—12,1 МГц (31—25 м);
УКВ 65,8—73,0 МГц (4,56—4,11 м)
Промежуточные частоты: тракта AM
465 кГц; тракта ЧМ 10,7 МГц.
Максимальная чувствительность при выход-
ной мощности 50 мВт, не менее: на ДВ
450 мкВ/м, на СВ 200 мкВ/м, на КВ
75 мкВ, на УКВ 20 мкВ.
Реальная чувствительность, не менее: на
ДВ 1,4 мВ/м; на СВ 0,65 мВ/м; на КВ
200 мкВ; на УКВ 50 мкВ.
Избирательность по соседнему каналу в
диапазонах AM не менее 36 дБ.
Усредненная крутизна ската резонансной
характеристики УКВ в интервале ослабле-
ния сигнала от 6 до 26 дБ не менее
0,2 дБ/кГц.
Избирательность по зеркальному каналу на
ДВ и СВ не менее 36 дБ; на КВ 16'дБ;
на УКВ 30 дБ.
Действие АРУ: при изменении сигнала на
входе приемника на 26 дБ изменение на-
пряжения на выходе приемника не более
6 дБ.
Максимальная выходная мощность: при пи-
тании от батареи не менее 0,75 Вт; при пи-
тании от сети переменного тока не менее
2,0 Вт.
261
Cts qus
ЯЗ Al
At КСАв-УЛЧ-АН
Номинальная выходная мощность при ко-
эффициенте гармоник всего тракта усиле-
ния не более 5 % 500 мВт.
Полосы воспроизводимых звуковых частот
в диапазонах ДВ, СВ и КВ 200—3550 Гц;
в диапазоне УКВ 200—7100 Гц.
Среднее звуковое давление в полосе вос-
производимых . звуковых частот не менее
0,2 Па. 1
Скорость движения магнитной ленты
4,76 см/с±2 %. ,
Напряжение на линейном выходе 250—
500 мВ.
Рабочий диапазон частот на линейном вы-
ходе 80—8000 Гц.
262
Время записи и воспроизведения одной кас-
сеты типа МК-60 на двух дорожках
60 мин.
Источник питания магнитолы: шесть эле-
ментов типа 343 напряжением 9 В или
сеть переменного тока частотой 50 Гц на-
пряжением 127/220 В.
Ток, потребляемый магнитолой, при отсут-
ствии сигнала не более 30 мА.
Работоспособность сохраняется при сниже-
нии напряжения источника питания до
6,3 В.
Габаритные размеры 335x270x115 мм.
Масса (с источником питания) не более
4,5 кг.
АЗ
Рас. 2.120. Принципиальная электрическая схема блока КСДВ-УПЧ-АМ (А/) магнитолы «Эврика-302»
Принципиальная электрическая
схема
Магнитола состоит из двух основных час-
тей: радиоприемника III класса н магнито-
фонной панели со стабилизатором напря-
жения питания. Каждая нз частей построе-
на по блочно-функциональному принципу,
что обеспечивает хорошую ремонтопригод-
ность.
Радиоприемное устройство
Схема радиоприемника магнитолы состо-
ит из двух раздельных высокочастотных
трактов (AM и ЧМ). Усилитель 34 конст-
руктивно входит в блок универсального
усилителя магнитофонной панели (А4). Ра-
диоприемник состоит из трех блоков: блока
КСДВ-УПЧ-АМ (А/), блока УКВ (А2) н
блока УПЧ-ЧМ (А<?).
Блок КСДВ-УПЧ-АМ (At) представляет
собой функциональный узел, в который вхо-
дят входные и гетеродинные цепи диапазо-
нов ДВ, СВ, КВ-1 и КВ-2, преобразователь
тракта AM. и УПЧ-АМ (рис. 2.120).
Входная цепь диапазонов ДВ и СВ пред-
ставляет собой магнитную антенну, состоя-
щую из ферритового стержня, на котором
размещены катушкн входных контуров ДВ
(L1), СВ (£<?) и катушка связи с внешней
антенной (L2). Катушки входных контуров
КВ-1 (L4) и КВ-2 (L5) выполнены на глад-
ких цилиндрических полистироловых карка-
сах, настраиваемых подстроечными ферри-
товыми сердечниками марки 100НН. Связь
входных контуров со штыревой антенной
автотрансформаторная. При работе радио-
приемника в диапазонах ДВ н КВ катушки
неработающих диапазонов замыкаются на-
коротко, а в диапазоне СВ — через конден-
сатор С13. Входные контуры всех диапа-
зонов имеют индуктивную связь с базой
первого транзистора VT1 УЦЧ тракта AM
микросхемы DA1.
Смеситель и гетеродин тракта AM соб-
раны на микросхеме DA1. Гетеродин выпол-
нен по автотрансформаторной схеме. Пере-
стройка входных и гетеродинных контуров
в диапазонах ДВ, СВ, КВ-1 и КВ-2 произ-
водится с помощью двух секций (2-С1 и
2-С2) четырехсекционного блока КПЕ типа
КПП-2Х5/285—2x4/25, конструктивно рас-
положенного в блоке УКВ (А2).
Для устранения паразитных возбуждений
гетеродина к контакту 5 (DA1) подключена
цепочка Rll, С26. Для снижения уровня
помех по дополнительным каналам приема
за счет гармоник гетеродина входной сиг-
нал на микросхему DA1 подается через це-
почку /?<?, С25, L1A, С27. Для ослабления
помех с частотой, равной или близкой к про-
межуточной, на входе DA1 применен, ре-
жекторный контур LIO, С24, настроенный на
частоту 465 кГц по минимуму выходного
сигнала.
Нагрузкой смесителя частоты служит
пьезокерамический фильтр Z1, которым
обеспечивается избирательность по соседне-
му каналу тракта AM. Для согласования
ПКФ с выходом DA1 применен .согласую-
щий контур ПЧ (LU, СЗЗ, R12).
Усилитель ПЧ и детектор выполнены на
микросхеме DA2. Резистором R16 устанав-
ливается требуемый коэффициент усиления
УПЧ, а резистором R17 — оптимальный ре-
жим работы детектора. Напряжение сигна-
ла звуковой частоты с выхода детектора че-
рез контакт 9 DA2, П-образный фильтр
С43, R19, С44 и контакты 7, 8 переключа-
теля S5 подается на вход УЗЧ. Для согла-
сования выходных сопротивлений детекто-
ров сигналов AM и ЧМ со входным сопро-
тивлением предварительного УЗЧ, выпол-
ненного на транизсторе VT1 (А1), приме-
нен согласующий каскад — эмиттерный
повторитель, собранный на транзисторе VT1
(АГ).
Для автоматической регулировки усиле-
ния в тракте AM (А/) в микросхеме DA2
имеется усилитель АРУ, с выхода которого
263
через контакт 13 DA2 снимается управляю-
щее напряжение АРУ н подается через кон-
такт 13 в базовую цепь транзистора VT1
УРЧ.
Для сохранения высокой чувствительно-
сти радиоприемника при глубоком разряде
батарей магнитолы питание транзисторов
высокочастотного тракта AM осуществляет-
ся стабилизированным напряжением. Ста-
билизатор напряжения предназначен для
питания блоков УПЧ-АМ (А/), УПЧ-ЧМ
(АЗ) и блока УКВ (А2). Он выполнен на
транзисторах VT2 и VT3 и стабилитроне
VD1. Стабилизатор обеспечивает стабили-
зированное выходное напряжение 5,5 В.
Блок УКВ (А2) собран на микросхеме
DA1 (рнс. 2.121). При работе в диапазоне
УКВ входной сигнал с телескопической ан-
тенны через катушку связи (Ь1СЛ) посту-
пает на входной контур L1, СЗ, С4 и далее
на вход микросхемы DA1 (контакт 1).
Микросхема DA1 выполняет функции
УВЧ, смесителя и гетеродина. Нагрузкой
УВЧ служит резонансный контур L2, СП,
С13, С14, включенный через катушку связи
Ц-з и контакт 13 DA1. Для ограничения
больших входных сигналов параллельно
контуру УВЧ включен диод VD1.
Гетеродин собран по схеме индуктивной
трехточки. Перестройка по частоте контуров
УВЧ и гетеродина (L4, С16, СП, С18) осу-
ществляется двумя секциями (С 14, С18)
блока КПЕ типа КПП-2. Нагрузкой смеси-
теля частоты' (контакты 9, 8) DA1 служит
контур ПЧ-ЧМ (L3, С15), настроенный иа
частоту 10,7 МГц, напряжение сигнала с
которого через катушку связи подается на
вход УПЧ-ЧМ блока АЗ.
Автоматическая подстройка частоты в
диапазоне УКВ осуществляется с помощью
варикапа VD2, включенного параллельно
контуру гетеродина. Управляющее напря-
жение сигнала АПЧ подводится к варикапу
через контакты 5—6 переключателя АПЧ
1-S6 с выхода дробного детектора блока
АЗ. Питание блока УКВ осуществляется че-
рез контакт 7 (А2) стабилизированным на-
пряжением 5,5 В.
Блок УПЧ?ЧМ (АЗ) выполнен на микро-
схемах DA1 и DA2 и диодах VD1, VD2.
Кроме того, в блоке АЗ конструктивно раз-
мещен блок предварительного УЗЧ (VT1)
(рис. 2.122). Микросхемы DA1 и DA2 вме-
сте с подключенными к ним элементами
выполняют функции первого и второго кас-
кадов УПЧ-ЧМ.
Нагрузкой первого каскада ПЧ-ЧМ слу-
жит четырехконтурный ФСС-ЧМ (LI, С6;
L2, С8; L3, СЮ; L4, С12) с индуктивио-
емкостной связью между контурами. Связь
ФСС с выходом DA1 и со входом DA2
индуктивная. Нагрузкой второго каскада
ПЧ-ЧМ служит двухконтурный фильтр
дробного детектора (L5, С18 и L6, С20).
Частотный детектор собран иа диодах
VD1 и VD2 по схеме симметричного дроб-
ного детектора. С выхода дробного детекто-
ра сигнал звуковой частоты через контакт
6 (АЗ), контакт 13 (А1) и контакты 9, 8
переключателя 1-S5 подается на эмиттер-
ный повторитель, выполненный на траизис-
J (А!)
1 (АЗ) 3 (АЗ) 4 (Al)
Рис. 2.121. Принципиальная электрическая схема блока УКВ (А2) магнитолы «Эврика-302>
264
5(AZ)
АЗ УПЧ-ЧМ
z/7-Fw
Пл®
А(А2)
3lfr
7{А2)
А
”100 мВ
323,Ок
322120 21
СП
М3
2
VD1
Д20
3-024
зтз
"я515к .
Д20 ЯЗ
23\
,13
15
з-яо
15к
330
,3'032
3-Я10 VT’
1Дк 373102
М2 3237005
>3 040007О50П0Ш
О
20ZJ12
З-ЯП
22к 3-ЗИ1
47н
2| 3-Я20
.ЮЗ ЮОн
2235
о/6s
ДА! 32370
q3o4oOo7o5q1lQ В
Я
10
Х2
(А4)
ff
з-янззо
12
*1-----
±3'033
одзз •*>
з-яп
§
юг саз япо________
"Т |ЛГ42Жг
-20 нВ
S 7
МВ
47к
ИЗО
05В
««эти
10,0
,3-030240
Lj-га?
_______(+100,0
~Тш&к МВ 2,7к
2B*fa) ^О4(А41
Рис. 2.122. Принципиальная электрическая схема блока УПЧ-ЧМ (АЛ) магнитолы «Эврнка-302»
торе 1-VT1, конструктивно расположенный
в блоке А1.
С выхода эмиттерного повторителя
(1-VT1) сигнал НЧ' через переключатель
1-S7 и контакт 9 (А1) и контакт 15 (АЗ)
подается на регулятор громкости резистор
3-R7. Со средней точки резистора 3-R7 сиг-
нал НЧ поступает на предварительный
УЗЧ, выполненный на транзисторе 3-VT1.
Затем усиленный сигнал НЧ подается на
цепи регуляторов тембра НЧ (3-R15) и
тембра ВЧ (3J}18) и далее через контакт
13 (АЗ) — на усилитель мощности, конст-
руктивно расположенный в блоке А4.
Управляющее напряжение АПЧ снимается
с нагрузки дробного детектора и через
/?С-фильтр (R4, С23), контакт 4 (АЗ), кон-
такт 5 (А1) и переключатель 1-S6 АПЧ по-
дается на блок УКВ (А2).
Питание DA1 и DA2 блока АЗ осущест-
вляется стабилизированным напряжением
5,5 В.
Магнитофонная панель
Магнитофонная панель магнитолы состо-
ит из следующих блоков: блока универсаль-
ного усилителя и ГСП (А4), ЛПМ со ста-
билизатором частоты вращения вала элек-
тродвигателя.
Блок универсального усилителя и УНЧ
(А4) представляет собой усилитель записи
и воспроизведения, генератор стирания и
подмагничивания, стабилизатор напряже-
ния и усилитель мощности НЧ — общий для
магнитофонной панели и радиоприемника.
Универсальный усилитель воспроизведе-
ния и записи (рис. 2.123) выполнен на
транзисторах VT1—VT5. При включении
магнитолы в режим воспроизведения на-
пряжение питания через замкнутую кон-
тактную группу S3, находящуюся в ЛПМ,
подается на универсальный усилитель
В режиме «Воспроизведение» переменная
намагниченность магнитной ленты, преобра-
зованная универсальной магнитной голов-
кой (ГУ типа СК-12) в электрический сиг-
нал с амплитудой около 250 мкВ, через
контакты 1—2 переключателя S1 (как по-
казано на схеме) н конденсатор С2 подает-
ся на вход универсального усилителя.
Универсальный усилитель обеспечивает в
режиме воспроизведения выходное напря-
жение сигнала до 350—600 мВ. С нагрузки
транзистора VT5 (подстроечный резистор
R24) через конденсатор С14 напряжение
сигнала (350 мВ) подается на линейный
выход, а также через резисторный делитель
R23, R25 и регулятор громкости 3-R7 — на
вход предварительного УЗЧ (3-VT1) и ре-
гуляторы тембра НЧ и ВЧ (блок АЗ) и да-
лее на усилитель мощности (А4). Формиро-
вание частотной характеристики усилителя
265
A
кт ногд ктзтогд ктз/оо ктзи fa ктлм
(I-S1)
ЛИЛ
->—
Рнс. 2.123. Принципиальная электрическая схема блока универсального усилителя записи и воспроизведения УЗВ, генератора стирания и подмагничивания
ГСП (А4) магнитолы <Эврика-302>
воспроизведения в области низких частот
происходит за счет действия ОС по цепи
R15, R17, R22, СП.
Коррекция частотной характеристики в
области ВЧ осуществляется последователь-
ным контуром L1, СЗ, настроенным на ча-
стоту 11 кГц. Регулировка подъема высоких
частот производится подстроечным резисто-
ром R12.
В режиме «Запись» (при нажатии кнопки
«Запись» замыкаются разомкнутые контак-
ты переключателя S1, питание производится
через контакты 23—24) электрический сиг-
нал одного из входов XI, Х2 (с выхода
собственного радиоприемника или электрет-
ного микрофона) через контакты 3 и 2 пе-
реключателя S1 и конденсатор С 2 подается
на вход универсального усилителя. В магни-
толе применяется встроенный электретный
конденсаторный микрофон типа МКЭ-3.
Усиленный сигнал с резистора R27, токо-
стабилнзирующую цепочку R28, С19,
фильтр-пробку L2, С22, замкнутые контак-
ты 11 и 12 переключателя S1 подается на
средний вывод универсальной магнитной го-
ловки В1. На тот же вывод одновременно
с генератора стирания через конденсатор
С25 и подстроечный резистор R34 поступа-
ет ток подмагничивания. Коррекция частот-
ной характеристики в области высоких ча-
стот осуществляется последовательным кон-
туром L1, СЗ и резистором R11, а в области
низких частот — цепочкой R16, СЮ.
Одновременно усиленный сигнал подается
на предварительный усилитель, а также че-
рез детектор VD3, сглаживающий фильтр
С18, ограничитель тока (R29) и контакты
20—21 (S2) — на индикатор уровня записи
Р1 типа М476/3. Показания индикатора
пропорциональны входному сигналу.
Этот же сигнал со входа детектора VD3
(пропорциональный уровню записи) через
замкнутые контакты 14 и 15 (S1), конден-
сатор С13 подается на систему АРУЗ.
Система АРУЗ состоит из выпрямителя,
выполненного на диодах VD1 и VD2 по
схеме удвоения, усилителя тока на транзи-
сторе VT6, /?С-фильтра (R26, С15) и управ-
ляемого сопротивления (VD4, VD5). Схема
АРУЗ работает следующим образом: при
увеличении входного сигнала увеличивается
выпрямленное диодами VD1 и VD2 напря-
жение, что в свою очередь ведет к увели-
чению тока через транзистор VT6 и диоды
VD4 и VD5. Увеличение тока через диоды
VV4 и VD5 ведет к уменьшению их диффе-
ренциального сопротивления, следователь-
но, к уменьшению общего сопротивления,
включенного в цепь нагрузки транзистора
VT1. Поэтому уровень записи поддержи-
вается автоматически на заданном уровне.
Необходимые постоянные времени срабаты-
вания н восстановления системы АРУЗ
обеспечиваются временем заряда и разряда
конденсатора С16.
Питание универсального усилителя осу-
ществляется стабилизированным напряже-
нием 5 В от стабилизатора -напряжения,
выполненного иа транзисторе VT7, стаби-
литроне VD6 и резисторах R30, R31.
Генератор стирания и подмагничивания
выполнен по двухтактной схеме с индук-
тивной ОС на транзисторах VT8 и VT9 (см.
рис. 2.123).
Нагрузкой генератора является стираю-
щая магнитная головка В2 типа CL-0,5,
подключенная ко вторичной обмотке транс-
форматора. Суммарная емкость конденсато-
ров С23, С24 и индуктивность стирающей
головки определяют частоту колебаний, ко-
торая приблизительно равна 55 кГц.
Усилитель ' мощности НЧ магнитолы вы-
полнен по бестрансформаториой двухтакт-
ной схеме (рис. 2.124). Перый и второй
каскады предварительного УЗЧ выполнены
на транзисторах VTIO и VT11 по схеме с
непосредственной гальванической связью,
выходной каскад — на четырех транзисто-
рах с разной полярностью VT12—VT15.
Транзистор VT11 и диоды VD7 и VD8
предназначены для стабилизации тока по-
коя выходных транзисторов при изменении
напряжения питания и окружающей тем-
пературы.
Рис. 2.124. Принципиальная электрическая схема УЗЧ (А4) магнитолы «Эврика-302>
267
Рис. 2.125. Принципиальная электрическая схема блока ЛПМ и стабилизатора напряжения (А5)
Для обеспечения стабилизации режима
оконечного транзистора по постоянному на-
пряжению усилитель охвачен глубокой ООС
по постоянному току через резистор R48.
Подстроечный резистор R38 служит для
симметрирования режимов оконечных тран-
зисторов, что позволяет получить неиска-
женный сигнал максимальной амплитуды.
Нагрузкой выходного каскада усилителя
мощности служит динамическая головка
В4 громкоговорителя типа 1 ГД-37 (или
2ГД-38) с сопротивлением звуковой ка-
тушки 8 Ом.
Питание усилителя мощности осуществля-
ется в режиме воспроизведения через замк-
нутую контаткную группу S2, расположен-
ную в ЛПМ, а в режиме работы радиопри-
емника — через контакты 8 н 9 переключа-
теля 1-S7.
При питании магнитолы от батареи на
усилитель мощности питание подается че-
рез контакты 1 и 2 переключателя S4. В ре-
жиме работы от сети через контакты 1 и 3
разъема Х4 подается нестабилизированное
напряжение (13—15 В), снимаемое со вхо-
да стабилизатора блока А5.
Стабилизатор напряжения (А5) выпол-
нен на транзисторах VT1, VT2 и опорного
стабилитрона VD1 (рис. 2.125). В блок ста-
билизатора входит выпрямитель, собранный
Таблица 2-16
Уровни напряжений сигнала в тракте усиления AM магнитолы <Эврика-302>
Контрольная точка Напряжение сигнала Условия измерения
1-КТ-1, С25 (А1) Al, DA1, вывод 12 Al, DA2, вывод 6 Al, DA2, вывод 9 2—4 мкВ 50—80 мкВ 300—400 мкВ 100—120 мВ Д^вых — 0,63 В; 7?н==8 Ом; / — 465 кГц; f=1000 Гц; m=30%; РТ—ШП; РГ — —max (катушка ДЮ замкнута)
АЗ, контакт 1 АЗ, DA2, вывод 1 АЗ, DA2, вывод 8 120—150 мкВ 0,8—1,0 мВ 80—100 мВ £7вых=0>63 В; 7?н = 8 Ом; /сигн = = 10,7МГц; Д/=±15 кГц; Г=1000 Гц; РТ—ШП; РГ—шах
А4, контакт 17 А4, контакт 15 10—15 мВ 50—80 мВ 1/вых=2 В; Ян = 8 Ом; /=1000 Гц; РТ—ШП; РГ—max
А4, база VT1 А4, база VT2 А4, база VT3 А4, база VT4 А4, база VT5 220—250 мкВ 3,5—4,0 мВ 45—50 мВ 120—130 мВ 550—570 мВ ^вых”2 В; на /?ц = 8 Ом; /сигн — 400 Гц; РТ—ШП; РГ—max; (/Лин.вых=250—500 мВ
268
на диодном мосте VD2—VD5, и фильтрую-
щий конденсатор С1.
Питание блока стабилизатора (А5) осу-
ществляется от сети переменного тока
50 Гц 127/220 В через шнур питания, со-
держащий понижающий сетевой трансфор-
матор. Блок питания обеспечивает выходное
стабилизированное напряжение 8 В.
Режимы работы транзисторов и микро-
схем по переменному току приведены в
табл. 2.16.
Лентопротяжный механизм обеспечивает
установку и фиксацию кассеты типа МК
во всех режимах работы, перемещение маг-
нитной ленты с заданной скоростью в режи-
ме воспроизведения и записи, перемотку
магнитной леиты (вперед и назад}, тормо-
жение подкассетных узлов в режиме «Стоп»,
кратковременную остановку движения маг-
нитной леиты в режиме «Пауза», подъем
кассеты при ее смене. Лентопротяжный ме-
ханизм магнитолы «Эврика-302» разрабо-
тан иа базе ЛПМ магнитолы «Эврика-402»
(рис. 2.126). Он включает следующие ос-
новные узлы: металлическое штампованное
шасси, на котором смонтированы детали
кнопочной станции 16, через которую осу-
ществляется управление режимами работы
ЛПМ; ведущий вал с маховиком 7, ползун
воспроизведения 38 с магнитными головка-
ми 34, 35 и прижимным роликом 36, ролики
подмотки 6 и перемотки 4, подкассетники
28, тормозную планку 31, узел блокировки
записи 23; узел подъема кассеты 21, ползун
10 и фиксатор паузы 11, контактные груп-
пы 9, электродвигатель 1 (типа ДПБ-902)
со стабилизатором частоты вращения вала
(типа PC-1-09). Переключение режима ра-
боты ЛПМ осуществляется нажатием соот-
ветствующих кнопок, которые снабжены
надписями или символическими обозначе-
ниями.
При нажатии кнопки «Стоп» ЛПМ при-
водится в исходное положение, т. е. ползун
38 с магнитными головками 34 и 35 и при-
жимным роликом 36 отведен от кассеты с
магнитной лентой. Ролик пОдмотки 6 отве-
ден от правого подкассетника 28. Контакт-
Рис. 2.126. Кинематическая схема ЛПМ магнитолы <Эврика-302»:
/ — электродвигатель; 2 — пасснк; 3 — пружина ролика подмотки; 4 — ролик перемотки; 5 — шай-
ба; 6 — ролик подмотки; 7 —вал с маховиком; 8 — ползун; 9 —койтактные группы; 10 — ползун;
// — фиксатор; /2 — кронштейн; 13 — пружины промежуточного ролика; 14 — винт; 15 — кронштейн;
16 — кнопочная станция; 17 — ползун промежуточного ролика; 18 — ползун переключения усили-
теля; 19 — ползун включения питания усилителя; 20 — кронштейн выброса кассеты; 21 — узел
подъема кассеты; 22 —счетчик; 23 — узел блокировки записи; 24— опорная стойка; 25 —ползун
ролика перемотки; 26 — пружина ролика перемотки; 27 — пружина промежуточного роли-
ка перемотки; 28 — подкассетникн; 29 — промежуточный ролик; 30 — пружина прижимного роли-
ка; 3/ —планка тормоза; 32 —пружина фиксации кассеты; 33 — шасси; 34 — стирающая магнит-
ная головка; 35 — универсальная магнитная головка; 36 — прижимной ролик; 37 — кронштейн;
38 — ползун воспроизведения; 39 — планка фиксации I — смазка смесью смазки ОКБ 122-7
ГОСТ 18179—72 (50%) и масла 132-21 ТУ 6-02-897-74; П — смазка маслом 132-21 ТУ 6-02-897—74
269
Рис. 2.127. Принципиальная электрическая схема
стабилизатора частоты вращения типа РС-1-09
электродвигателя ДПБ-902 ЛПМ магнитолы <Эв-
* рика-302»
ные группы 9 разомкнуты. Напряжение пи-
тания на электродвигатель и в электронную
часть магнитолы не поступает.
При нажатии кнопки «Воспроизведение»
кронштейн 37 перемещается вперед совме-
стно с ползуном воспроизведения 38, кото-
рый перемещает ползун включения питания
усилителя 19. Магнитные головки 34 и 35
входят в контакт с магнитной лентой. При-
жимной ролик 36 прижимает магнитную
ленту к валу с маховиком 7. Ролик пере-
мотки 4 отводится от маховика кронштей-
ном 12. Одновременно с кронштейном 12
перемещается вперед ползун 8, который от-
водит планку тормоза 31 от подкассетника
28, растормаживая его. При своем движе-
нии вперед ползун 8 замыкает контактную
группу питания электродвигателя 9. Ролик
подмотки 6 пружиной 3 прижимается к пра-
вому подкассетнику.
При нажатии кнопки «Запись» одновре-
менно с кнопкой «Воспроизведение» ползун
18, перемещаясь вперед, переводит элек-
тронную часть магнитолы в режим «За-
пись». При этом ползун 19 замыкает кон-
тактную группу 9 питания усилителя. Далее
работа ЛПМ аналогична режиму работы
«Воспроизведение».
При нажатии кнопки «Перемотка вперед»
ползун, перемещаясь вперед, растормажи-
вает подкассетник 28 и замыкает контакт-
ную группу 9 питания электродвигателя.
Ползун 25 с роликом перемотки 4 переме-
щается вперед. Ролик перемотки 4, перека-
тываясь по маховику 7, входит в зацепле-
ние с правым подкассетником 28. Враще-
ние от электродвигателя 1 через пассик 2
передается на маховик — ролик перемот-
ки — правый подкассетник. Контактная
группа питания усилителя 9 разомкнута.
При нажатии кнопки «Перемотка назад»
ползун 8, перемещаясь вперед, растормажи-
вает подкассетиики 28 и замыкает контакт-
ную группу 9 питания электродвигателя.
Ползун промежуточного ролика 17, переме-
щаясь под действием пружины 13, прижи-
мает промежуточный ролик 29 к ролику пе-
ремотки 4 и к левому подкассетнику 28.
Вращение от электродвигателя 1 через пас-
сик 2 передается на маховик — ролик пере-
270
мотки 4 — промежуточный ролик 29 —
левый подкассетник 28. Контактная группа
9 питания усилителя резомкнута.
При нажатии кнопки «Пауза» в режиме
«Воспроизведение» ползун 10, перемещаясь,
поворачивает фиксатор паузы 11, который
удерживает ползун 10 и кнопку «Пауза» в
нажатом состоянии. Ползун 10 при движе-
нии поворачивает кронштейн 37, отводя тем
самым прижимной ролик 36 от вала с махо-
виком 7, одновременно ролик подмотки 6
отводится от правого подкассетника 28.
При повторном нажатии кнопки «Пауза»
ЛПМ переходит в режим воспроизведения.
При нажатни кнопки «Кассета» ползун
19, перемещаясь, поворачивает кронштейн
20, который открывает крышку кассетного
отсека.
Блокировка, исключающая подъем кассе-
ты в рабочих режимах, осуществляется с
помощью крючка на кронштейне 20, кото-
рый, входя в зацепление с ползуном 19,
препятствует повороту кронштейна 20 и пе-
ремещению ползуна 22.
Блокировка от ошибочной записи осуще-
ствляется узлом блокировки записи 23, пре-
пятствующим перемещению ползуна 18.
Фиксация кассеты на ЛПМ осуществляет-
ся пружиной 32, которая в режимах «За-
пись» и «Воспроизведение» прижимает кас-
сету к опорным стойкам.
Стабилизатор скорости РС-1-09 электро-
двигателя типа ДПБ-902 лентопротяжного
механизма магнитолы «Эврика-302» соб-
ран на транзисторах VT1 и VT2 и диодах
VD1—VD5 (рис. 2.127). Установка выходно-
го напряжения 4,3 В производится перемен-
ным резистором R7. Питание стабилизатора
осуществляется напряжением. 9 В.
Конструкция и детали
Корпус магнитолы выполнен из ударо-
прочного полистирола. Он состоит из перед-
ней и верхней панелей, задней крышки и
двух боковых стенок, скрепленных иа шасси
с помощью шести винтов. Шкала и основ-
ные органы управления магнитолы располо-
жены на верхней и лицевой панелях и име-
ют соответствующие надписи и символиче-
ские обозначения. На верхней панели (сле-
ва направо) расположены кнопки кассетно-
го ЛПМ магнитолы: «Временный стоп»
магнитной ленты, . «Стоп», «Воспроизведе-
ние», «Перемотка вперед», «Перемотка
назад», «Запись», «Подъем кассеты», да-
лее — ручки регуляторов «Тембр НЧ»,
«Тембр ВЧ» и «Громкость». Во втором ря-
ду за ручками расположены кнопки включе-
ния радиоприемника, АПЧ-УКВ, диапазонов
УКВ, КВ-2, КВ-1, СВ и ДВ, а далее — теле-
скопическая антенна и гнездо для подклю-
чения внешней антенны.
На передней лицевой панели расположе-
ны шкала, индикатор уровня записи, микро-
фон, слева — крышка кассетодержателя,
счетчик магнитной ленты и кнопка сброса
счетчика. На правой боковой стенке нахо-
Рис. 2.128. Схема подключеиия магнитолы «Эврика-302> к стандартной аппаратуре
дится ручка настройки радиоприемника; а
на левой — гнезда для подключеиия микро-
фона и звукоснимателя, радиоприемника и
линейного выхода, далее — переключатель
источника питания «Бат—сеть», переключа-
тель «ОПГ» при записи с приемника, ниже
размещены гнезда для подключения шнура
питания от сети, головного телефона, зазем-
ления и внешнего источника питания. Внут-
ри корпуса к передней панели крепится ди-
намическая головка громкоговорителя типа
1 ГД-37 (или 2ГД-38).
Конструктивной базой магнитолы являет-
ся сборное шасси, на котором находятся все
блоки и узлы. Магнитола выполнена по
функционально-блочному принципу, что
обеспечивает высокую технологичность при
серийном производстве. На шасси магнито-
лы размещены следующие блоки и узлы:
блок КСДВ-ПЧ-АМ (А/); блок УКВ (А2);
блок УПЧ-ЧМ (АЗ); блок усилителя записи
и воспроизведения УЗВ и УЗЧ (А4); ста-
билизатор напряжения питания (А5); ЛПМ;
вериьерио-шкальное устройство, электрет-
ный микрофон, индикатор контроля уровня
записи, кнопки управления и разъемы. Мон-
таж блоков выполнен на печатных платах,
изготовленных нз фольгированного гетииак-
са. Элементы батареи питания размещены в
специальном отсеке, выполненном в основ-
ном шасси. Батарейный отсек снизу закры-
вается крышкой.
Рис. 2.129. Электромонтажная схема печатиой платы блока УКВ (А2) магнитолы <Эврика-302>
271
Рис. 2.130. Электромонтажная схема печатной платы блока КСДВ-УПЧ-АМ (AZ) магнитолы «Эврика-302
272
Для подключения магнитолы к стандарт-
ной аппаратуре используются соединитель-
ные шнуры. Схема подключения к аппара-
туре показана иа рис. 2.128.
В магнитоле «Эврика-302» используются
некоторые уиифицнроваииые узлы и детали
от магнитолы «Эврика-402» и магнитофона
«Легенда-404».
Блок УКВ (А2) конструктивно представ-
ляет собой законченный функциональный
узел. Ои состоит из печатной платы в сбо-
ре, помещенной в металлический экран.
Электромонтажная схема печатной платы
показана иа рис. 2.129. Катушки контуров
намотаны иа полистироловые каркасы. На-
стройка катушки выходного контура
ПЧ-ЧМ производится подстроечным сер-
дечником из феррита марки 100НН диамет-
ром 2,8 и длиной 14 мм, катушек УРЧ н ге-
теродина — сердечниками из латуни марки
Л63 диаметром 2,8 и длиной 8 мм.
Блок КСДВ-УПЧ-АМ (А1) представляет
собой печатную плату, на которой смонти-
рованы все элементы высокочастотного
тракта диапазонов ДВ, СВ, КВ-1 и КВ-2.
Электромонтажная схема печатной платы
показана на рис. 2.130. Магнитная антенна
состоит из ферритового стержня марки
400НН диаметром 8 н длиной 160 мм, на
котором размещены катушки входных кон-
туров ДВ (L1), СВ (L3) и катушка связи
с внешней антенной (£2).
Катушки гетеродина ДВ, СВ и контуров
ПЧ-АМ намотаны на четырехсекциоииых
каркасах и помещены в трубчатые сердеч-
ники из феррита марки 400НН размером
10x7,1X12 мм. Катушки входных и гете-
родинных контуров КВ намотаны на глад-
ких цилиндрических полистироловых кар-
касах. Настройка катушек контуров КВ
производится подстроечными сердечниками
из феррита марки 100НН, а катушек кон-
туров ДВ, СВ и ПЧ-АМ — из феррита мар-
ки 600НН диаметром 2,8 и длиной 14 мм.
Намоточные данные катушек контуров при-
ведены в табл. 2.18.
Блок УПЧ-ЧМ (АЗ) собран иа печатной
плате, электромонтажная схема которой
показана на рис. 2.131. Катушки контуров
ПЧ-ЧМ намотаны иа полистироловых кар-
касах. Настройка их производится подстро-
ечными сердечниками нз феррита марки
100НН диаметром 2,8 и длиной 14 мм.
Блоки универсального усилителя, УЗЧ
(А4) и стабилизатора напряжения (Аб)
собраны иа печатных платах, электромон-
тажные схемы которых показаны на
рис. 2.132 и 2.133. Кинематическая схема
верньерного устройства изображена на
рис. 2.134. Распайка выводов катушек кои-
туров показана на рис. 2.135. В магнитоле
применены узлы и детали следующих ти-
пов.
В блоке КСДВ-УПЧ-АМ (А/): резисторы
R16, R17 типа СПЗ-226, остальные типа
Cl-4-0,125 (или ВС-0,125а); конденсаторы
С5, С7, С12—С15, С19, С21-С24, С26, С27,
С45, С46 типа КТ-1; СЗ, С4, С6, С8:, С16,
С18, С20 типа КПК-МП; Cl, С28, СЗЗ, С36,
С39, С44 типа КЮ-7В; СП, С32, С34, С38,
С40 типа К50-6; СЮ типа К50-.9; переклю-
чатели S1—S7 типа П2К.
В блоке УКВ (А2): резисторы R1—R3
типа С1-4-0,125 (или ВС-0,125а); конденса-
торы СЗ, С4, С8, С12, С14—С17, С18 типа
КД-1; С13 типа КТ-1; С6, С7, С9. СЮ типа
Таблица 2.17
Карта напряжений постоянного тока и сопротивлений микросхем
магнитолы «Эврика-302»
Выводы (1-DA1), К2ЖА371 (1-DA2), К2ЖА372 (2-DA1), К2ЖА376 (3-DA1), К2УС375 (3-DA2), К2УС376
R, кОм и, В R, кОм и, В R, кОм и, в R, кОм и, в Л, кОм и, В
1 63 0,7 35 0,7 15 1,3 3,5 0,7 3,5 0,7
2 0 0 35 0,7 0,6 0,65 3,5 0,7 3,5 0,7
3 5,7 4,4 0 0 0 0 0 0 0 0
4 5,8 4,4 7,8 0,9 9,0 4,5 0,55 0,7 0,55 0,7
5 4,9 1,5 7,8 0,7 12 1 3,8 0,55 0,7 0,55 0,7
6 7,0 0,-7 11 0,25 12 3,8 0 0 0 0
7 0 0 0,08 0,1 9,0 4,5 12 2,8 4,7 2,6
8 24 1,4 0 0 9,0 4,5 12 3,0 4,2 3,5
9 1,9 5,0 1,0 0,3 9,0 4,5 5,5 3,6 4,5 3,5
10 1,9 5,0 2,0 5,0 7,5 2,2 5,5 3,6 4,5 3,5
11 2,4 5,0 1,1 5,3 9,0 4,5 4,0 4,5 4.0 4,5
12 1,8 5,0 7,0 4,8 7,5 2,2 4,0 5,0 4,0 5,0
13 5,6 4,5 5,0 4,5 9,0 4,5 6,0 3,0 6,0 3,0
14 18 0,7 13 0,8 4,7 2,4 6,0 3,0 6,0 3,0
Примечание: В таблице приведены напряжения измеренные на выводах транзисторов
и интегральных схем относительно минуса источника питания при номинальном напряжении пи-
тания н отсутствии сигнала на входе магнитолы.
273
Таблица 2.18
Намоточные данные катушек контуров «Эврика-302»
Наименование катушки Обозначе- ние по схеме Номера выводов Марка н диаметр провода, мм Число витков Индуктивность. мкГн (маркировка)
Блок КСДВ, УПЧ-АМ (А1)
Антенная ДВ L1 3—2 ПЭВ-2 0,14 245 4800
Катушка связи — 2—1 ПЭВ-2 0,14 9 ——
Катушка связи с внешней антенной L2 1-2 ПЭВ-2 0,14 15 —
Антенная СВ L3 3—2 ПЭЛШО 10X0,07 70 360
Катушка связи — 2—1 ПЭВ-2 0,14 6 ——
Входная КВ-1 L4 3—1—5 ПЭЛШО 0,16 7,254-15,25 4,0
Катушка связи — 4-5 ПЭВ-2 0,12 1,75 (две красные)
Входная КВ-2 L5 3—1—5 ПЭЛШО 0,16 7,254-7,25 4,0
Катушка связи — 4-5 ПЭВ-2 0,12 0,75 (две черные)
Гетеродинная ДВ L6 3-4-5 ПЭВ-2 0,12 1964-50 1550 (черная точка)
Гетеродинная СВ L7 3-4-5 ПЭВ-2 0,12 1004-35 490 (две черные точки)
Гетеродинная КВ-1 L8 3—4—5 ПЭЛШО 0,16 5,54-12,75 3,7 (красная точка)
Гетеродинная КВ-2 L9 3-4-5 ПЭЛШО 0,16 3,54-8,75 2,1 (черная точка)
ФПЧ-АМ-1 L10 1—3 ПЭВ-2 0,12 240 850 (черная точка)
ФПЧ-АМ-2 L11 5-1-4 ПЭВ-2 0,12 484-48 134
Катушка связи — 3-2 ПЭЛШО 0,12 9 (красная точка)
ФПЧ-АМ-3 L12 3—5 Бл ПЭВ-2 0,12 ок УКВ (А2) 144 257 (две черные точки)
Входная УКВ L1 5—1 ММ-0,4 5,25 0,2
Катушка связи — 3—4 ПЭЛШО 0,14 4,0 (красная точка)
УРЧ-УКВ L2 5-4 ММ-0,4 6; 5 0,2
Катушка связи — 2—3 ПЭЛШО 0,14 2 (черная точка)
Гетеродинная L4 3—1 ММ-0,4 5,5 0,1 (две красные
Катушка связи — 4—5 ПЭЛШО 0,41 1,75 точки)
ФПЧ-ЧМ L3 2—3—1 ПЭЛШО 0,12 104-Ю 4,5
Катушка связи — 5-4 Блок ПЭЛШО 0,15 УПЧ-ЧМ (АЗ) 3 (красная точка)
ФСС-ЧМ-1 L1 3—4 ПЭВ-2 0,21 26 4,5
Катушка связи с DA1 -г— 5—4 ПЭВ-2 0,21 3 —
Катушка связи — 1—2 ПЭВ-2 0,21 1 (красная точка)
ФСС-ЧМ-2 L2 3—1 ПЭВ-2 0,21 26 4,5
Катушка связи — 1-2 ПЭВ-2 0,21 1 (черная точка)
ФСС-ЧМ-3 L3 3—1 ПЭВ-2 0,21 26 4,5
Катушка связи — 1—2 ПЭВ-2 0,21 1 (черная точка)
ФСС-ЧМ-4 U 3—1 ПЭВ-2 0,21 26 4,5
Катушка связи — 1—2 ПЭВ-2 0,21 1 (черная точка)
Катушка ДД-1 L5 1—4—5 ПЭВ-2 0,21 17,54-8 4,5 (две черные
Катушка связи — 3-2 ПЭЛШО 0,14 14 точки)
Катушка ДД-2 L6 5—2—1 ПЭВ-2 0,21 13X2 4,5 (две красные точки)
Блок усилителя записи и воспроизведения (А4)
Катушка коррек- LI; L2 1-2 ПЭВ-2 0,12 450 (R=13 Ом)
ции
Дроссель L3 1-2 ПЭВ-2 0,08 250
Трансформатор I 1—2 ПЭВ-2 0,14 284-28 800
ГСП II 7—3—8 ПЭВ-2 0,14 284-28
(М2000НМ-15) III 5—4 ПЭВ-2 0,14 6 —
2 74
275
Рис. 2.131, Электромонтажная схема печатной платы блока УПЧ-ЧМ (43) магнитолы «Эврика- 30?»
to
с?
Рис. 2.132. Электромонтажная схема печатной платы блока универсального усилителя и усилителя мощности {А4} магнитолы «Эврика-302»
Рис. 2.133. Электромонтажная схема печатной
платы блока стабилизатора напряжения питания
(А5) магнитолы «Эврика-302»
Рис. 2.134. Кинематическая схема верньерного
устройства магнитолы <Эврика-302>
К10-7В; СИ типа КПК-МП; Cl, С2, С18 —
блоки КПП-2Х 5/285— 2x4/25.
В блоке УПЧ-ЧМ (ЛЗ): резисторы R3,
R20 типа СПЗ-226; R7, R15, R18 типа
СПЗ-4аМ; остальные типа С1-4-0,125 (или
ВС-0,125а); конденсаторы С1—СЗ, С6—С14,
С17—С21, С36 типа КТ-1; С4-, С5, С15,
С16, С23, С25 типа КЮ-7В; СЗО—СЗЗ, С35
типа К73-9; С26, С27—С29, С34 типа К50-6.
В универсальном усилителе записи и вос-
произведения (А4): резисторы R12, R24,
R27, R29, R34, R35, R38, R45, типа
СПЗ-226; остальные типа С1-4-0,125 (или
ВС-0,125а); конденсаторы С5, СЗО, С34 ти-
па КЮ-7В; С1, С2, С4, С6—С9, С12—С14,
С16—С18, С20, С21, С27—С29, C31—C33
типа К50-6; СЗ, СЮ, СП, С15, С19, С22—
С26 типа К73-9; переключатель S1 типа
П2К.
В стабилизаторе напряжения (Л5): ре-
зисторы Rl, R2 типа Cl-4-0,125 (или
ВС-0,125а); конденсаторы С1 типа К50-6;
С2 типа К73-9.
Антенна ДВ и СВ
L! L? L3 L3 L2 L1
m пт
1 2 з 1 ?/ г з
3 2 / 1 2 2 13
Катушки вхов КВ, гет.КВ, гет.ДВ.СВ
Катушки контуров ФПЧ-АН (А1)
5
1
3
Ь
S
Рис. 2.135. Распайка выводов катушек контуров
магнитолы «Эврика-302*
Порядок разборки и сборки
магнитолы
При необходимости выполнения сложного
ремонта магнитолы рекомендуется следую-
щий порядок разборки:
1. Выключите питание магнитолы, при
этом кнопки «Радио» и «ЛПМ» должны
быть отпущены.
2. Выньте вилку шнура питания из ро-
зетки сети.
3. Снимите крышку батарейного отсека и
снимите элементы источника питания.
4. Снимите ручки настройки и регулято-
ров громкости и тембра.
5. Отвинтите шесть винтов на боковых
панелях, один — на ручке переноса и два —
на нижнем основании магнитолы.
6. Снимите боковые планки н верхнюю
панель.
7. Снимите заднюю крышку, отключив
контакты телескопической антенны и гнездо
внешней антенны.
8. Снимите переднюю панель, перемещая
ее вверх и на себя, н при этом отключите
вилку включения громкоговорителя.
9. Отвинтите два винта, удерживающие
блок А4, и' поверните его иа шарнирах.
10. Отвинтите два винта, крепящие блок
А1, и поверните его на шарнирах.
И. Отвинтите два внита и снимите под-
шкальник, освободив доступ к блоку АЗ. ,
Сборка магнитолы производится в обрат-
ной последовательности.
277
