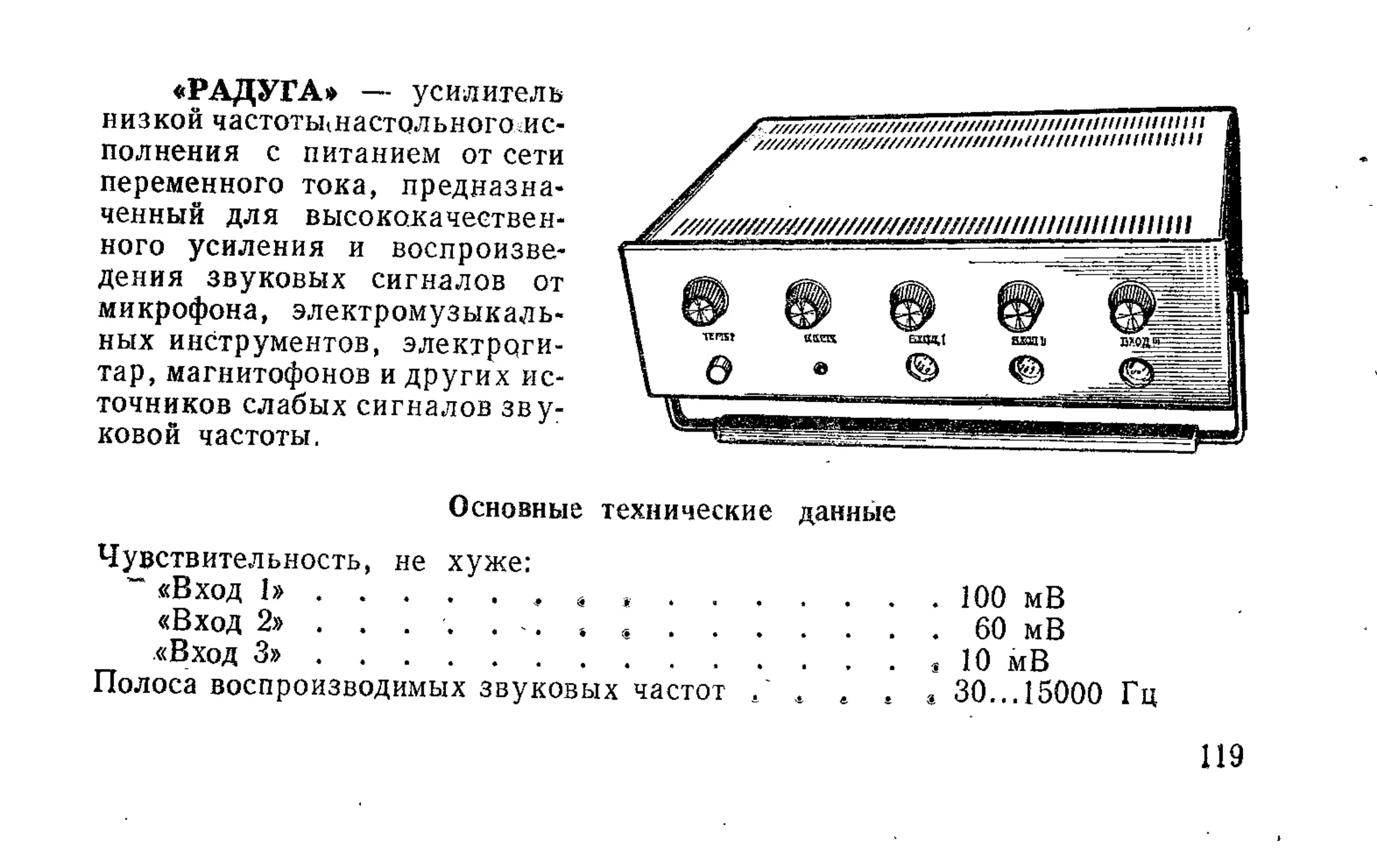

«РАДУГА» — усилитель
низкой частотььнастольного .ис-
полнения с питанием от сети
переменного тока, предназна-
ченный для высококачествен-
ного усиления и воспроизве-
дения звуковых сигналов от
микрофона, электромузыкаль-
ных инструментов, электроги-
тар, магнитофонов и других ис-
точников слабых сигналов зву-
ковой частоты.
Основные технические данные
Чувствительность, не хуже:
~ «Вход 1»............	« ,................100	мВ
«Вход 2» ....... ,.......................60	мВ
«Вход 3»................................,10	мВ
Полоса воспроизводимых звуковых частот . , . , , 30... 15000 Гц
119
9491,0
Рис. 40. Принципиальная электрическая
схема усилителя «Радуга»:
а — блок УНЧ; б — блок питания.
Относительный уровень шумов, не хуже:
«Вход 1», «Вход 2» г в	,
«Вход 3» ............. <.
Выходная мощность:
номинальная , t	s « г
максимальная . ,..............
Коэффициент нелинейных искажений, не более ,
Регулировка тембра звуковых частот, не менее . « «
Источник питания ............
, 60 дБ
. 55 дБ
. 16 Вт
„ 25 Вт
» 2%
, 15 дБ
, Сеть 50. Гц
напряжением
127/220 В
. 39 В
. 75 Вт
. 340X265X93
,. 850X495X295
. 4,9 кг
. 18,5 кг
Напряжение питания
Потребляемая мощность, не более . „ г « « < «
Габаритные размеры:
усилителя >	« с v а а з « ® « « « «
звуковой КОЛОНКИ	s 4 6	9 в
Масса:
усилителя , , , , , .. s , f	4
звуковой колонки ...... ..	...
мм
мм
Принципиальная схема усилителя «Радуга» (рис. 40) состоит нз схем
усилителя низкой частоты на три входа, усилителя мощности и блока пита-
ния с защитой.
Каскады предварительного усиления (2...5) выполнены на транзисторах
Т2...Т5 по схеме с общим эмиттером. Напряжение смещения на базы этих
транзисторов подается через соответствующие делители R11...R12, R16...R17,
R27...R28, R32...R33. Во всех каскадах’предварительного усиления введена
отрицательная обратная связь по переменному току через конденсаторы С6,
С8, С16 и С18, что уменьшает нелинейные искажения и повышает входные
сопротивления каскадов. При работе с «Входа 3» используется дополнитель-
ный каскад усиления, собранный на транзисторе Т1 по схеме с общим эмит-
тером. Для увеличения чувствительности каскада параллельно резистору R5
включен конденсатор С2. Питается предварительный усилитель напряжением,
стабилизированным диодами Д1 и Д2.
В усилителе предусмотрена возможность раздельной регулировки
тембра по низким (резистор R26) и высоким (резистор R21) частотам. Регу-
ляторы тембра, включены между третьим и четвертым каскадами усилителя.
Конденсаторы СЮ, СП и резистор R21 образуют делитель напряжения
высоких частот, а конденсаторы С13, С14 и резисторы R24, R26 ~ делитель
напряжения низких частот.
Сигнал с нагрузки третьего, каскада поступает на оба делителя одно-
временно и в зависимости от положения движков регуляторов на вход чет-
вертого каскада поступает та или иная часть напряжения сигнала низких
или высоких частот.
Средние частоты проходят по двум делителям с одинаковым ослаблением,
не зависящим от положения движков регуляторов.
Резисторы R22 и R23, включенные последовательно с регулятором
тембра НЧ, уменьшают взаимное'влияние регулировок друг на друга. Кон-
денсатор С9 — разделительный. Глубина регулировки тембра определяется
резисторами R23, R24 по НЧ и конденсатором СП по ВЧ.
Предоконечный каскад усиления собран на транзисторе Тб. В коллек-
торную цепь этого транзистора включены диод и переменный резистор R42.
Этот резистор позволяет установить такое напряжение на базах транзисторов
Т7 и Т8, при котором наблюдаются наименьшие нелинейные искажения.
Диод ДЗ служит для температурной стабилизации режимов работы тран-
зисторов Т7...Т10. Оконечный каскад усилителя мощности выполнен по
двухтактной бестрансформаторной схеме на транзисторах T9 и Т10. Для
расширения рабочего диапазона частот и уменьшения нелинейных искаже-
ний в оконечном каскаде используются среднечастотные транзисторы боль-
шой мощности,	'
122
Режим работы выходных транзисторов устанавливается переменным
резистором R39, с помощью которого можно регулировать смещение на базе
транзистора Тб. Для защиты выходных транзисторов от коротких замыканий
последовательно с нагрузкой включается проволочный резистор R47, на ко-
тором при случайном замыкании выхода усилителя выделяется вся мощность.
KU3
Рис. 41. Расположение узлов и деталей да платах УНЧ (а), блока
питания (б) усилителя «Радуга».
Резистор перегорает, предохраняя тем самым выходные транзисторы и весь
усилитель от более серьезных повреждений.
Выходные каскады охвачены глубокой, отрицательной обратной связью
по переменному току через конденсатор С23 и резистор R45 с выхода уси-
лителя в эмиттерную цепь транзистора Т5.
123
Блок питания усилителя состоит из понижающего трансформатора Тр,
двухполупёриодного выпрямителя Д10...Д13, сглаживающего фильтра
С24...С26, стабилизатора напряжения на транзисторах Т12 и Т13 и защиты,
выполненной на транзисторе- Т11, диодах Д4 и Д5, резисторах R48,
R50, R51, R53 и конденсаторе С27
При нормальной работе усилителя транзистор Т11 закрыт. При увели-
чении тока в схеме до 1,5 А падение напряжения на резисторе R54 дости-
гает 0,4 В, при этом транзистор Т11 открывается и понижает напряжение
на базе транзистора Т13. При увеличении тока через транзистор Т11 и об-
мотку реле Р (обмотка реле Р включена последовательно с резистором R54
в цепь стабилитронов Д6-..Д9 для нормальной их работы) - последнее сраба-
тывает и блокируется. Контакты реле размыкаются и снимают питание со
схемы усилителя. Для возвращения усилителя в исходное состояние необ-
ходимо нажать на кнопку «Сеть», расположенную на передней панели, а за-
тем снова включить усилитель этой же кнопкой. Цепочка С27Д53Д5 служит
для устранения срабатывания реле Р при первоначальном включении уси-
лителя в сеть.
Конструкция и детали. Конструктивно усилитель выполнен в виде-двух
функциональных блоков и состоит из усилителя с блоком питания и акусти-
ческой системы. Усилитель выполнен на шасси из дюралюминия. Шасси
в сборе помещают в корпус и закрепляют двумя винтами через отверстия
в задней стенке.
Все основные органы управления усилителя выведены на переднюю
панель, а на заднюю стенку — выход усилителя, предохранитель, переклю-
чатель сети.
Звуковая колонка типа ЗК-24 изготовлена из древесно-стружечных
плит, оклеенных Ценными породами дерева. Все громкоговорители размещены
на фронтальной стороне корпуса колонки.
Усилитель выполнен на двух печатных платах (рис. 41) из фольгирован-
ного гетинакса.
Выходное транзисторы T9, Т10 усилителя и транзистор Т12 стабили-
затора установлены на специальных радиаторах на шасси усилителя, вне
печатных плат. Там же размещены электролитические конденсаторы С23...
С26, переменные резисторы R3, R7, RIO, R21, R26, силовой трансформатор
Тр, сигнальная лампочка Л, входные разъемы ШД...ШЗ, выходной разъем
для подключения звуковой колонки Ш4, предохранитель Пр, переключа-
тель напряжения сети В1 и кнопка включения усилителя В2.
В усилителе применены: резисторы R3, R7, RIO, R21, R26 — типа СП,
R39, R42 — типа СПО, R52 — типа МЛТ-1, R48 :— проволочное, остальные —
типа МЛТ-0,5; конденсаторы CJO, СИ, С13 — типа БМ-2, С14 — типа МБМ,
С22—'типа КД, С23...С26 — типа КбО-ЗБ, остальные —типа К50-6.
Данные силового трансформатора приведены в табл. П4 приложения L
