Усилитель низкой частоты

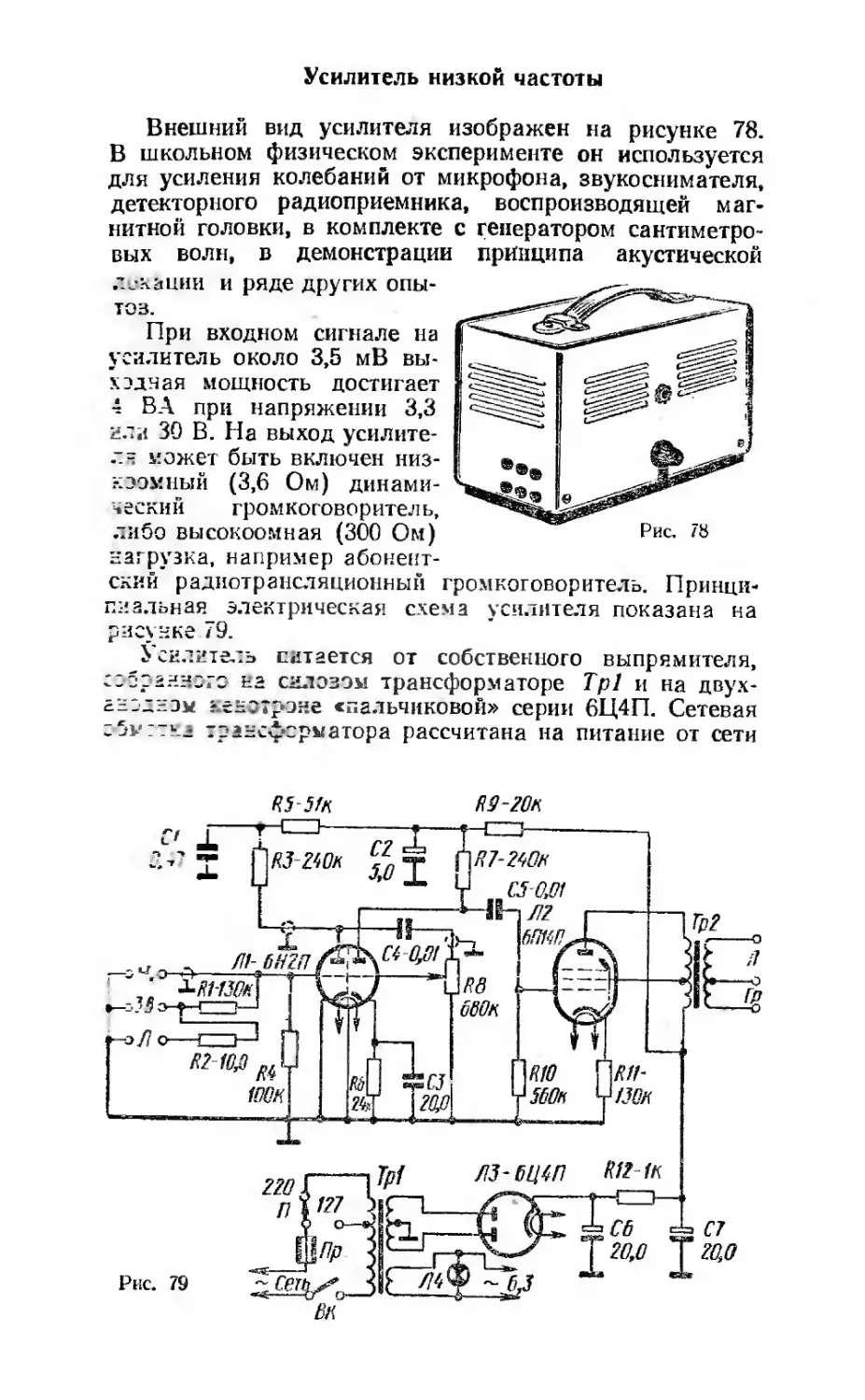

Внешний вид усилителя изображен на рисунке 78.
В школьном физическом эксперименте он используется
для усиления колебаний от микрофона, звукоснимателя,
детекторного радиоприемника, воспроизводящей маг-
нитной головки, в комплекте с генератором сантиметро-
вых волн, в демонстрации принципа акустической
лгхапии и ряде других опы-
тов.
При входном сигнале на
усилитель около 3,5 мВ вы-
ходная мощность достигает
4 ВА при напряжении 3,3
или 30 В. На выход усилите-
ли может быть включен низ-
кзэмный (3,6 Ом) динами-
ческий громкоговоритель,
либо высокоомная (300 Ом)
нагрузка, например абонент-
ский радиотрансляционный громкоговоритель. Принци-
пиальная электрическая схема усилителя показана на
рисунке 79.
Усилитель ситается от собственного выпрямителя,
собранного на силовом трансформаторе Тр1 и на двух-
антднэм кенотроне «пальчиковой» серии 6Ц4П. Сетевая
сбм :тх_ трансформатора рассчитана на питание от сети

переменного тока напряжением 220 и 127 В. Переключе-
ние на нужное напряжение осуществляется специальным
переключателем Z7, а включение сетевого напряже-
ния — выключателем Вк. Выпрямитель собран по двухпо-
лупериодной схеме со средней точкой. Фильтр выпрями-
теля резистивно-емкостный: С6—R12—С7. Накальная
обмотка (6,3 В) обеспечивает питание сигнальной лам-
пы Л4 и всех трех электронных ламп усилителя.
Усиливаемый сигнал от микрофона (гнезда Мк) по-
ступает на сетку левого (по схеме) триода Л1 и после
усиления с его анодной нагрузки R3 через переходной
конденсатор С4 и резистор R8 попадает далее на сетку
правого триода Л1 (второй каскад усилителя напряже-
ния). Здесь R4 — резистор утечки сетки, R5—С1 — раз-
вязывающий фильтр по питанию. Входной сигнал от
звукоснимателя (Зе) ограничен резистором Rlt а от
трансляционной линии — резисторами R2+R1.
После усиления вторым каскадом (правым триодом
Л]) полезный сигнал с анодной нагрузки R7 через пере-
ходной конденсатор С5 поступает на усилитель мощнос-
ти, собранный на лампе Л 2. Здесь R6—СЗ— детали ав-
томатического смещения, R9—С2 — развязывающий
фильтр по питанию, R8 — утечка сетки и регулятор гром-
кости.
Выходной каскад (усилитель мощности) собран на
низкочастотном выходном пентоде Л2 (6П14П) по так
называемой сверхлинейной (ультра линей ной) схеме: эк-
ранная сетка соединена с частью витков первичной об-
мотки выходного трансформатора Тр2. Такое соединение
приводит к тому, что на экранную сетку действует свое-
образная отрицательная обратная связь. При этом зна-
чительно уменьшаются нелинейные искажения и вну-
треннее сопротивление лампы при малом уменьшении
выходной мощности. Сверхлинейная схема дешевле
обычной пентодной (здесь в цепи экранной сетки не ну-
жен гасящий резистор и блокировочный конденсатор),
но работает она несколько хуже пентодной схемы. Одна-
ко в двухтактном выходном каскаде такая схема позво-
ляет достичь такого минимума нелинейных искажений,
который недостижим и при пентодном включении ламп.
Отсюда и название схемы «сверхлинейная».
Утечкой сетки лампы Л2 служит резистор R10, а отри-
цательное постоянное напряжение смещения (автомати-
ческое смещение) и напряжение отрицательной обратной
связи создаются анодным током этой лампы на резисто-
ре R11 и через резистор R10 подаются на управляющую
сетку (резистор RU не зашунтирован конденсатором,
что создает отрицательную обратную связь по току).
