Коротко о новом

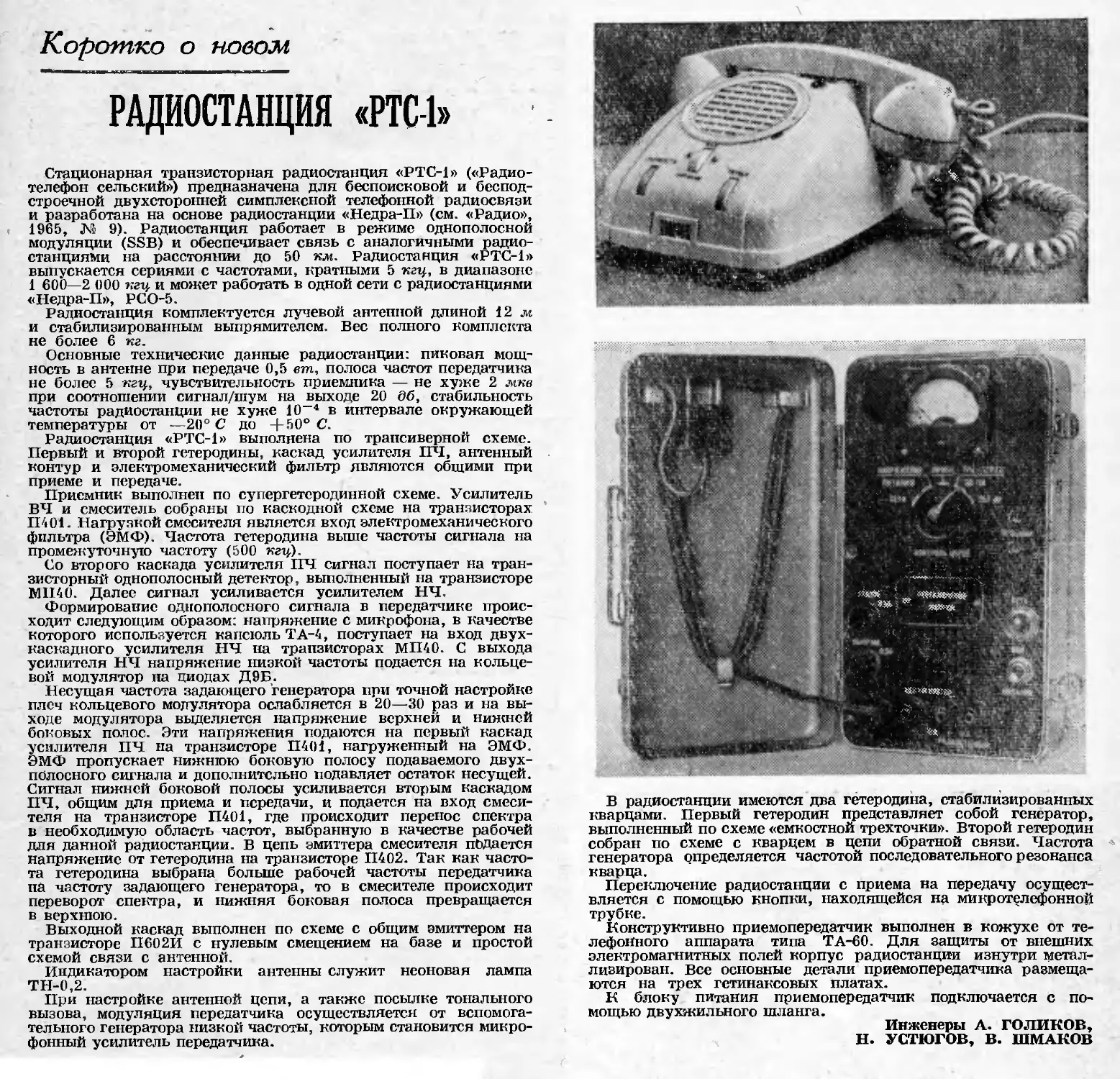

РАДИОСТАНЦИЯ «РТС-1»

Стационарная транзисторная радиостанция «РТС-1» («Радио-
телефон сельский») предназначена для беспоисковой и беспод-
строечной двухсторонней симплексной телефонной радиосвязи
и разработана на основе радиостанции «Недра-П» (см. «Радио»,
1965, № 9). Радиостанция работает в режиме однополосной
модуляции (SSB) и обеспечивает связь с аналогичными радио-
станциями на расстоянии до 50 км. Радиостанция «РТС-1»
выпускается сериями с частотами, кратными 5 кгц, в диапазоне
1 600—2 000 кгц и может работать в одной сети с радиостанциями
«Недра-П», РСО-5.

Радиостанция комплектуется лучевой антенной длиной 12 м
и стабилизированным выпрямителем. Вес полного комплекта
не более 6 кг.

Основные технические данные радиостанции: пиковая мощ-
ность в антенне при передаче 0,5 ет, полоса частот передатчика
не более 5 кгц, чувствительность приемника — не хуже 2 мкв
при соотношении сигнал/шум на выходе 20 дб, стабильность
частоты радиостанции не хуже 10“4 в интервале окружающей
температуры от —20° С до 4-50° С.

Радиостанция «РТС-1» выполнена по трансиверной схеме.
Первый и второй гетеродины, каскад усилителя ПЧ, антенный
контур и электромеханический фильтр являются общими при
приеме и передаче.

Приемник выполнен по супергетеродинной схеме. Усилитель
ВЧ и смеситель собраны по каскодной схеме на транзисторах
П401. Нагрузкой смесителя является вход электромеханического
фильтра (ЭМФ). Частота гетеродина выше частоты сигнала на
промежуточную частоту (500 кгц).

Со второго каскада усилителя ПЧ сигнал поступает на тран-
зисторный однополосный детектор, выполненный на транзисторе
МП40. Далее сигнал усиливается усилителем НЧ.

Формирование однополосного сигнала в передатчике проис-
ходит следующим образом: напряжение с микрофона, в качестве
которого используется капсюль ТА-4, поступает на вход двух-
каскадного усилителя НЧ на транзисторах МП40. С выхода
усилителя НЧ напряжение низкой частоты подается на кольце-
вой модулятор на диодах Д9Б.

Несущая частота задающего генератора при точной настройке
плеч кольцевого модулятора ослабляется в 20—30 раз и на вы-
ходе модулятора выделяется напряжение верхней и нижней
боковых полос. Эти напряжения подаются на первый каскад
усилителя ПЧ на транзисторе П401, нагруженный на ЭМФ.
ЭМФ пропускает нижнюю боковую полосу подаваемого двух-
пОлосного сигнала и дополнительно подавляет остаток несущей.
Сигнал нижней боковой полосы усиливается вторым каскадом
ПЧ, общим для приема и передачи, и подается на вход смеси-
теля на транзисторе П401, где происходит перенос спектра
в необходимую область частот, выбранную в качестве рабочей
для данной радиостанции. В цепь эмиттера смесителя пЬДается
напряжение от гетеродина на транзисторе П402. Так как часто-
та гетеродина выбрана больше рабочей частоты передатчика
па частоту задающего генератора, то в смесителе происходит
переворот спектра, и нижняя боковая полоса превращается
в верхнюю.

Выходной каскад выполнен по схеме с общим эмиттером на
транзисторе П602И с нулевым смещением на базе и простой
схемой связи с антенной.

Индикатором настройки антенны служит неоновая лампа
ТН-0,2.

При настройке антенной цепи, а также посылке тонального
вызова, модуляция передатчика осуществляется от вспомога-
тельного генератора низкой частоты, которым становится микро-
фонный усилитель передатчика.
В радиостанции имеются два гетеродина, стабилизированных
кварцами. Первый гетеродин представляет собой генератор,
выполненный по схеме «емкостной трехточки». Второй гетеродин
собран по схеме с кварцем в цепи обратной связи. Частота
генератора определяется частотой последовательного резонанса
кварца.

Переключение радиостанции с приема на передачу осущест-
вляется с помощью кнопки, находящейся на микротелефонной
трубке.

Конструктивно приемопередатчик выполнен в кожухе от те-
лефонного аппарата типа ТА-60. Для защиты от внешних
электромагнитных полей корпус радиостанции изнутри метал-
лизирован. Все основные детали приемопередатчика размеща-
ются на трех гетинаксовых платах.

К блоку питания приемопередатчик подключается с по-
мощью двухжильного шланга.

Инженеры А. ГОЛИКОВ,
Н. УСТЮГОВ, В. ШМАКОВ
