375 Umdreh. i. d. Min

Maßstab 1:10

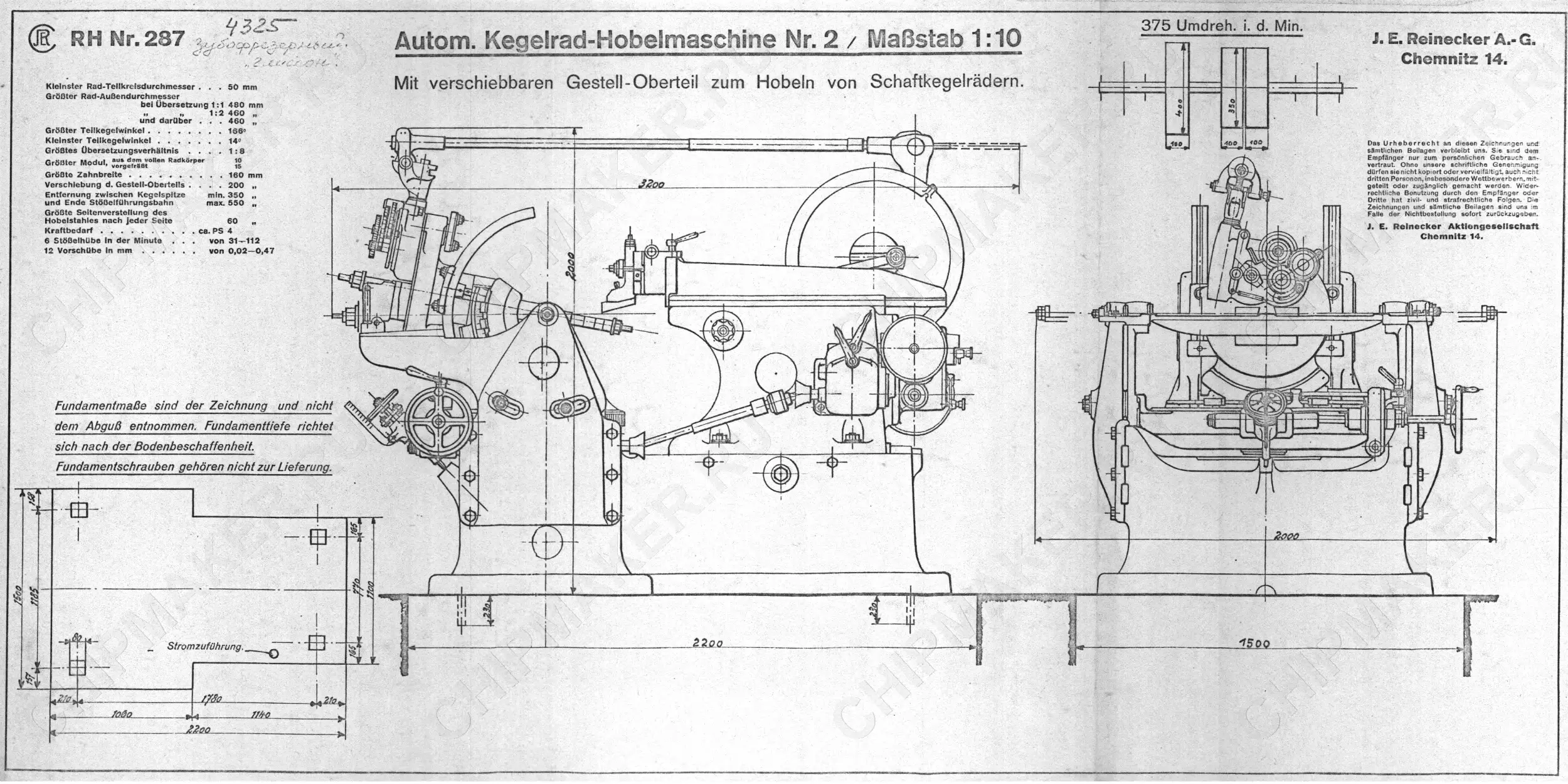

Autom. Kegelrad-Hobelmaschine Nr. 2

60

nicht

sich nach der Bodenbeschaffenheit.

min. 350
max. 550

Kraftbedarf...............

6 Stößelhübe in der Minute
12 Vorschübe In mm . .

ca. PS 4
von 31-112
von 0,02—0,47

Chemnitz 14

___22^q

<500

1&-Q.

JßQQ.

J. E. Reinecker A.-G

Kleinster Rad-Tellkrcisdurchmesser . . .
Größter Rad-Außendurchmesser

bei Übersetzung 1:1
..	1:2

und darüber . . .

Größter Teilkegelwinkel..................

Kleinster Teilkegelwinkel...............

Größtes Übersetzungsverhältnis ....

Größter Modul, ^*g^Bvto,,en Radkör’”!r

Größte Zahnbreite ........
Verschiebung d. Gestell-Oberteils . .
Entfernung zwischen Kegelspitze
und Ende Stößclführungsbahn
Größte Scitenverstellung des
Hobelstahles nach Jeder Seite

50 mm

Mit verschiebbaren Gestell-Oberteil zum Hobeln von Schaftkegelrädern

480 mm
460

460
166»

14«

1 :8
io
15

160 mm
200

Qi



Das Urheberrecht an diesen Zeichnungen und
sämtlichen Beilagen verbleibt uns. S e sind dem
Empfänger nur zum persönlichen Gebrauch an-
vertraut. Ohne unsere schriftliche Genehmigung
dürfen sie nicht kopiert oder vervielfältigt, auch nicht
dritten Personen, insbesondere Wettbewerbern, mit-
geteilt oder zugänglich gemacht werden. Wider-
rechtliche Benutzung durch den Empfänger oder
Dritte hat zivil- und strafrechtliche Folgen. Die
Zeichnungen und sämtliche Beilagen sind uns im
Falle der Nichtbestellung sofort zurückzugeben.

J. E. Reinecker Aktiengesellschaft

Chemnitz 14.

Fundamentmaße sind der Zeichnung und

dem Abguß entnommen. Fundamenttiefe richtet

Fundamentschrauben gehören nicht zur Lieferung.





Stromzuführung.
