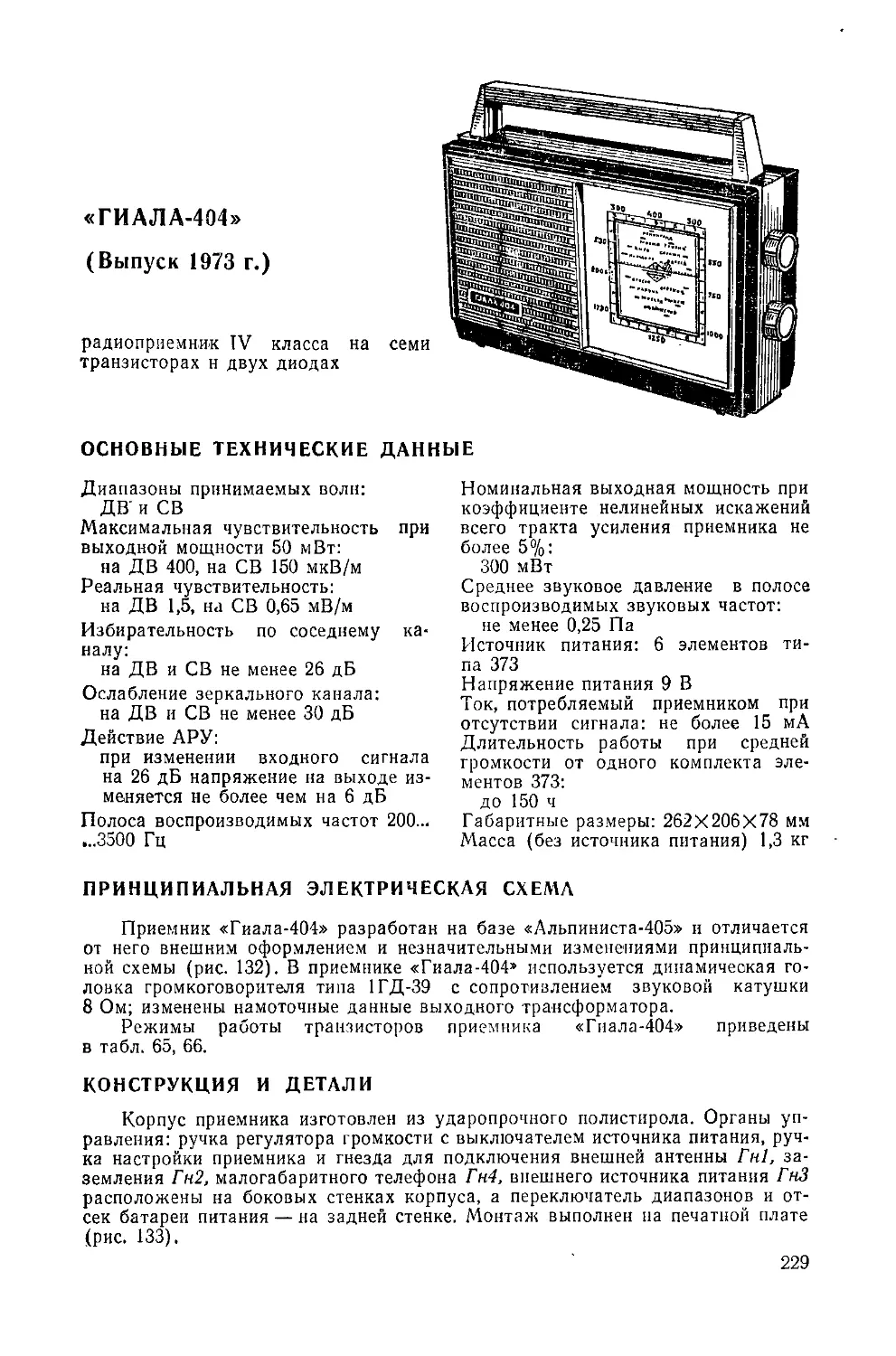

«ГИАЛА-404»
(Выпуск 1973 г.)
радиоприемник IV класса на
транзисторах н двух диодах
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн:
ДВ’ и СВ
Максимальная чувствительность при
выходной мощности 50 мВт:
на ДВ 400, на СВ 150 мкВ/м
Реальная чувствительность:
на ДВ 1,5, на СВ 0,65 мВ/м
Избирательность по соседнему ка-
налу:
на ДВ и СВ не менее 26 дБ
Ослабление зеркального канала:
на ДВ и СВ не менее 30 дБ
Действие АРУ:
при изменении входного сигнала
на 26 дБ напряжение на выходе из-
меняется не более чем на 6 дБ
Полоса воспроизводимых частот 200...
...3500 Гц
Номинальная выходная мощность при
коэффициенте нелинейных искажений
всего тракта усиления приемника не
более 5%:
300 мВт
Среднее звуковое давление в полосе
воспроизводимых звуковых частот:
не менее 0,25 Па
Источник питания: 6 элементов ти-
па 373
Напряжение питания 9 В
Ток, потребляемый приемником при
отсутствии сигнала: не более 15 мА
Длительность работы при средней
громкости от одного комплекта эле-
ментов 373:
до 150 ч
Габаритные размеры: 262X206X78 мм
Масса (без источника питания) 1,3 кг
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемник «Гиала-404» разработан на базе «Альпиниста-405» и отличается
от него внешним оформлением и незначительными изменениями принципиаль-
ной схемы (рис. 132). В приемнике «Гиала-404» используется динамическая го-
ловка громкоговорителя типа 1 ГД-39 с сопротивлением звуковой катушки
8 Ом; изменены намоточные данные выходного трансформатора.
Режимы работы транзисторов приемника «Гиала-404» приведены
в табл. 65, 66.
КОНСТРУКЦИЯ и ДЕТАЛИ
Корпус приемника изготовлен из ударопрочного полистирола. Органы уп-
равления: ручка регулятора громкости с выключателем источника питания, руч-
ка настройки приемника и гнезда для подключения внешней антенны Гн1, за-
земления Гн2, малогабаритного телефона Гн4, внешнего источника питания ГнЗ
расположены на боковых стенках корпуса, а переключатель диапазонов и от-
сек батареи питания — на задней стенке. Монтаж выполнен на печатной плате
(рис. 133).
229
Рис. 132. Принципиальная схема приемника «Гиала-404». Переключатель диапазонов установлен в положение СЗ.
Рис. 133. Электромонтажная схема печатной платы приемника «Гиала-404».
231
Настройка приемника на частоту принимаемой радиостанции осуще-
ствляется блоком КПЕ типа КП4-5 емкостью 9...280 пФ. Кинематическая схема
верньерного устройства изображена на рис. 134.
Унифицированный переключатель диапазонов и катушки контуров, такие
же, как у приемника «Альпинист-405». Трансформаторы НЧ Тр1 и Тр2 по кон-
струкции однотипны и собраны на сердечниках из пластин пермаллоя марки
БОНН типа Ш6, толщина набора 8 мм. Намоточные данные катушек контуров
приведены в табл. 64, а трансформаторов НЧ в табл. 103, 104.
Распайка выводов катушек контуров и трансформаторов НЧ доказана
на рис. 134.
Рис. 134. Кинематическая схема верньерного
устройства приемника «Гиала-404».
В приемнике применены узлы и детали следующих типов. Резистор R15 —
СПЗ-4вМ; R26 — проволочный, остальные резисторы — типа ВС-0,125, Кон-
денсаторы С1. С2, С8, СП — КПК-МП, СЗ, С6, С7, С9, CIO, С17, СЮ, С29, СЗО,
С32 — КЛЮ, С12...С15, С22, С24, С25, С37, С38, С40 — КЮ-7В; СЮ, С18, С20,
С23, С26 — ПМ-2; С21, С27, С28, С31, C33...C36, С39-К50-12, С4 и С5 — блок
КП4-5.
Таблица 65
Режимы работы транзисторов приемника „Гиала-404“
ио постоянному току, В
Обозначение по схеме	"б
Т1, преобразователь	1,3...1,35	0,6...0,65	7.2...7,4
Т2, усилитель ПЧ	1,3...1,4	0,6...0,7	7,6...7,8
ТЗ, то же	1,6...1,8	1,0...1,2	8,0...8,2
Т4, усилитель НЧ	1,15...0,2	0,1...0,15	1,7...1,9
Т5 то же	1,7...1,9	1,5...1,7	8,2...8,4
Тб, Т7 то же	0,15...0.2	0	8,8...9,0
Примечание. Напряжения на электродах транзисторов Т1...ТЗ изме-
рены относительно минуса (—) источника питания, транзистора Т4—относи-
тельно положительной обкладки конденсатора С35, транзисторов Т5...Т7—от-
носительно положительной обкладки конденсатора С39 при отсутствии сигнала
на входе приемника и неработающем гетеродине.
232
Таблица 66
Уровни напряжений сигнала в контрольных точках
приемника ,Гиала-404"
Обозначение по схеме	Напряжение	'Условия измерения
Т1 (база) 72 , 75 ,	2...5 мкВ 35...50 мкВ 0,7...0,8 мВ	77вых=0,63 В, 7?н=8 Ом, РГ—max, f--465 кГц, /?г=30о/о, 7=1000 Гц
R15 (РГ) Т4 (база)	18...20 мВ 12...15 мВ	Пвых=1,55 В, 7?н=8 Ом, РГ—max, 7=1000 Гц
Примечание. Напряжение гетеродина на эмиттере транзистора Т1 в
диапазоне ДВ 80... 120, СВ 70...НО мВ.
