Герекяючотель
} диапазонов
2. КОМПЛЕКТНОСТЬ
h
fe|
Зс ч
Антенное гнездо
Зенля
Телефонное гнездо
Гнездо подключения
днеа/нело источника
питания

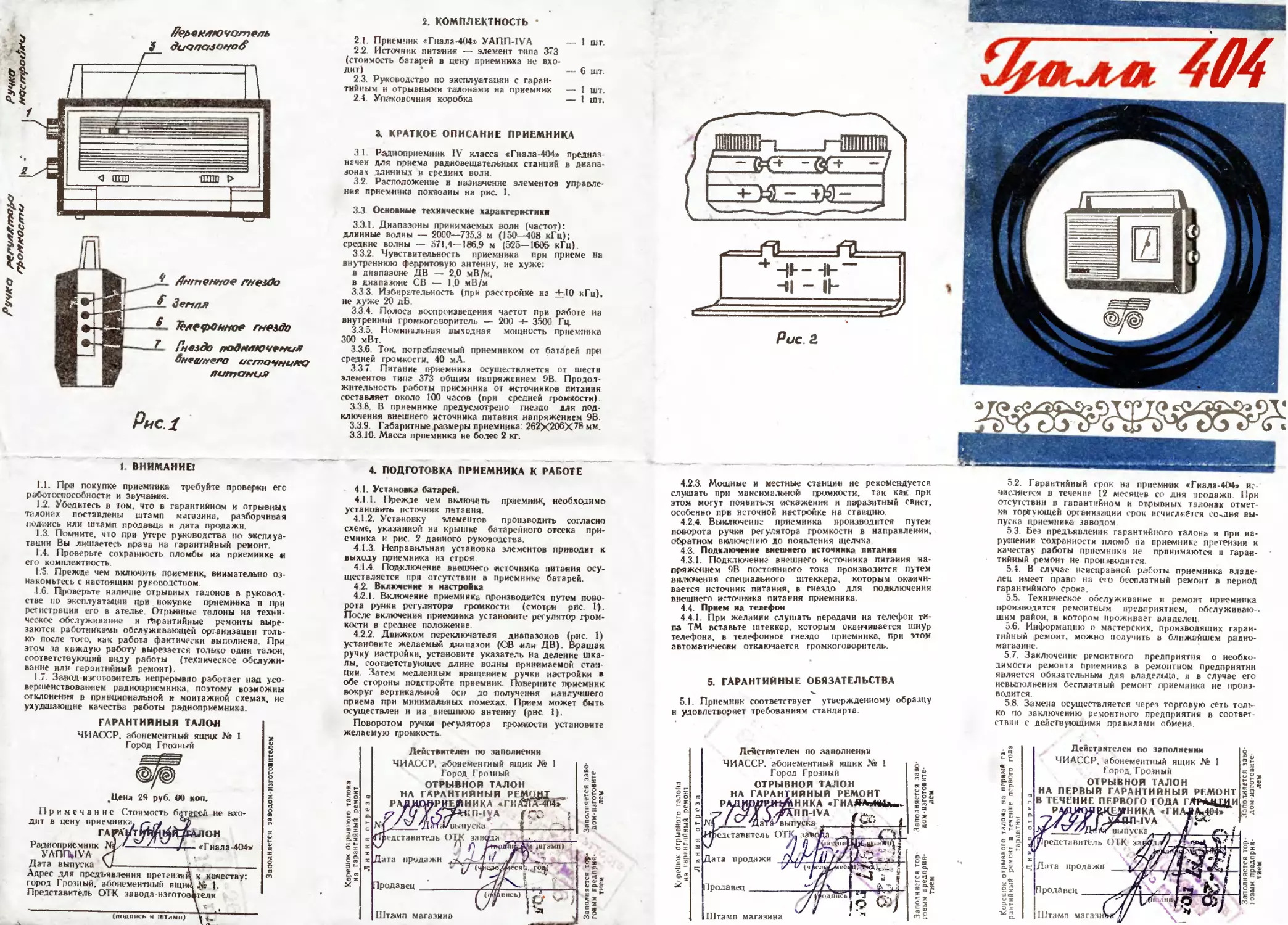

Рнс.1
2.1.	Приемник «Гнала-404» УАПП-IVA — 1 шт.
2.2.	Источник питания — элемент типа 373
(стоимость батарей в цену приемника не вхо-
дит)	’	— 6 шт.
2.3.	Руководство по эксплуатации с гаран-
тийным и отрывными талонами на приемник — 1 шт.
2.4.	Упаковочная коробка	— 1 шт.
X КРАТКОЕ ОПИСАНИЕ ПРИЕМНИКА
3 1. Радиоприемник IV класса «Гиала-404» предназ-
начен для приема радиовещательных станций в диапа-
зонах длинных и средних волн.
3.2.	Расположение и назначение элементов управле-
ния приемника покаваиы на рис. 1.
3.3.	Основные технические характеристики
3.3.1.	Диапазоны принимаемых волн (частот):
длинные волны — 2000—735,3 м (150—408 кГц);
средние волны — 571,4—186.9 м (525—1605 кГц).
3	3.2 Чувствительность приемника при приеме на
внутреннюю ферритовую аитеину, ие хуже.
в диапазоне ДВ — 2,0 мВ/м,
в диапазоне СВ — 1,0 ,мВ/.м
3.3.3.	Избирательность (при расстройке на +10 кГц),
ие хуже 20 дБ.
3.3.4.	Полоса воспроизведения частот при работе иа
внутренний громкоговоритель — 200 -ь- 3500 Гц.
3.3.5.	Номинальная выходная мощность приемника
300 мВт.
3.3.6	Ток, потребляемый приемником от батарей при
средней громкости, 40 мА.
3.3.7.	Питание приемника осуществляется от шести
элементов типа 373 общим напряжением 9В Продол-
жительность работы приемника от «сточииков питания
составляет около 100 часов (при средней громкости)
3.3.8.	В приемнике предусмотрено гнездо для под-
ключения внешнего источника питания напряжением 9В.
3.3.9.	Габаритные размеры приемника: 262X206X78 мм
3.3.10.	Масса приемника не более 2 кг.
1. ВНИМАНИЕ!
4. ПОДГОТОВКА ПРИЕМНИКА К РАБОТЕ
1.1. При покупке приемника требуйте проверки его
работоспособности и звучания.
1 2 Убедитесь в том, что в гарантийном и отрывных
талонах поставлены штамп магазина, разборчивая
подпись или штамп продавца и дата продажи.
1.3. Помните, что при утере руководства по эксплуа-
тации Вы лишаетесь права иа гарантийный ремонт.
1 4. Проверьте сохранность пломбы на приемнике «
его комплектность.
1.5. Прежде чем включить приемник, внимательно оз-
накомьтесь с настоящим руководством.
.1.6. Проверьте наличие отрывных талонов в руковод-
стве по эксплуатации при покупке приемника и при
регистрации его в ателье. Отрывные талоны иа техни-
ческое обслуживание и гарантийные ремонты выре-
заются работиИка<м.ц обслуживающей организации толь-
ко после того, как работа фактически выполнена. При
этом за каждую работу вырезается только одни талой,
соответствующий виду работы (техническое обслужи-
вание или гарантийный ремонт)
1.7. Завод-изготовитель непрерывно работает над усо-
вершенствованием радиоприемника, поэтому возможны
отклонения в принципиальной и монтажной схемах, ие
ухудшающие качества работы радиоприемника.
гарантийный талон
ЧИАССР, абонементный ящцк № 1
Город Грозный
4.1.	Установка батарей.
4.1.1 Прежде чем включить приемник, необходимо
установить источник питания.
4.1.2. Установку элементов производить согласно
схеме, указанной на крышке батарейного отсека при-
емника и рис. 2 данного руководства.
4.1.3 Неправильная установка элементов приводит к
выходу приемника из строя
4.1.4. Подключение внешнего источника питания осу-
ществляется при отсутствии в приемнике батарей.
4.2.	Включение и настройка
4.2.1.	Включение приемника производится путем пово-
рота ручки регулятора громкости (смотря рис. Г).
После включения приемника установите регулятор гром-
кости в среднее положение.
42.2. Движком переключателя диапазонов (рис. 1)
установите желаемый диапазон (СВ «ли ДВ). Вращая
ручку настройки, установите указатель на деление шка-
лы, соответствующее длние волны принимаемой стан-
ции. Затем медленным вращением ручки настройки в
обе стороны подстройте приемник. Поверните приемник
вокруг вертикальной оси до получения иаилучшего
приема при минимальных помехах Прием может быть
осуществлен и иа внешнюю антенну (рнс 1).
Поворотом ручки регулятора громкости установите
желаемую громкость.
.Цена 29 руб. 00 коп.
Примечание Стоимость батарей ие вяо-
дит в цену приемника ri ,
Радиоприемник
УАППЫУА хТ
Дата выпуска ХА---------------
Адрес для предъявления претензий к качеству:
город Грозный, абонементный ящим J.
Представитель ОТК завода-нзготовктеля
JIOH
«Гиала-404»
(подпись и штамп)
Действителен по заполнении
ЧИАССР, абонементный ящик № 1
Город Грозный
ОТРЫВНОЙ ТАЛОН
4.2.3. Мощные и местные станции не рекомендуется
слушать при максимальной громкости, так как при
этом могут появиться .иска1жени'я и паразитный свист,
особенно при неточной настройке иа станцию
42.4. Выключение приемника производится путем
поворота ручки регулятора громкости в направлении,
обратном включению до появления щелчка
4 3. Подключение внешнего источника питания
4.3.1. Подключение внешнего источника питания на-
пряжением 9В постоянного тока производится путем
включения специального штеккера, которым оканчи-
вается источник питания, в гнездо для подключения
внешнего источника питания приемника.
4.4. Прием на телефон
4 4.1. При желании слушать передачи иа телефон ти-
па ТМ вставьте штеккер, которым оканчивается шиур
телефона, в телефонное гнездо приемника, при этом
автоматически отключается громкоговоритель.
5, ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
5.1.	Приемник соответствует утвержденному образцу
н удовлетворяет требованиям стандарта.
5.2.	Гарантийный срок на приемник «Гиала-4О4> ис
чтсляется в течение 12 месяцев со дня пподажп При
отсутствии в гапантийном и отрывных талонах отмет-
ки торгующей организации срок исчисляется ео-дня вы-
пуска приемника заводом.
5.3.	Без предъявления гарантийного талона и при на-
рушении сохранности пломб на приемнике претензии к
качеству работы приемника не принимаются п гаран-
тийный ремонт ие производится.
5.4.	В случае неисправной) работы приемника владе-
лец имеет право на его бесплатный ремонт в период
гарантийного срока
5.5.	Техническое обслуживание и ремонт приемника
производятся ремонтным предприятием, обслуживаю -
щим район, в котором проживает владелец
56.	Информацию о мастерских, производящих гаран-
тийный [ремонт, можно получить в ближайшем радио-
магазине.
5.7. Заключение ремонтного предприятия о необхо-
димости ремонта приемника в ремонтном предприятии
является обязательным для владельца, и в случае его
невыполнения бесплатный ремонт приемника ие произ-
водится.
5.8. Замена осуществляется через торговую сеть толь
ко по заключению ремонтного предприятия в соответ-
ствии с действующими правилами обмена.
Действителен по заполиеини
ЧИАССР, абонементный ящик № I
Город Грозный
ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ
Действителен по заполнении
ЧИАССР, абонементный ящик №
Город, Грозный
ОТРЫВНОЙ ТАЛОН
НА ПЕРВЫЙ ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАР^ьЩИИ
’•'НИКА «ГИ А»4О4»
-IVA W
выпуска
редставитСль ОТК за
Дата продажи
Продавец
Штамп магази
ДЕЙСТВИТЕЛЕН ПО ЗАПОЛНЕНИИ
Регистрационный № радио1ПриеМ|Иика -.-
Содержание ремонта. Наименование н номер
но схеме замененной детали или узла. Место
и характер дефекта монтажа, сборки и
настройки:
Дата ремонта
Подпись лица.
4число, месяц, год)
выполнившего ремонт-------------
Подпись владельца радиоприемника,
подтверждающая ремонт
Штамп ремонтного предприятия
с указанием города
ДЕЙСТВИТЕЛЕН ПО ЗАПОЛНЕНИИ
Регистрационный № радиоприемника
Порядковый номер ремонта--------------
Содержание ремонта. Наименование и иомер
по схеме замененной детали или узла. Место
и характер дефекта монтажа, сборки и
настройки:
Дата ремонта ______________________________
(число, месяц, год)
Подпись липа,
выполнившего ремонт •. —-
Подпись владельца радиоприемника,
подтверждающая ремонт
Штамп ремонтного предприятия
с указанием города
Заполняется
ремонтным предприятием
ДЕЙСТВИТЕЛЕН ПО ЗАПОЛНЕНИИ
Регистрационный № радиоприемника------
Порядковый номер ремонта -------------
Содержание ремонта. Наименование и номер
по схеме замененной детали или узла. Место
и характер дефекта монтажа, сборки и
настрбйки:
Дата ремонта ________________________________
(число, месяц, год)
Подпись лица,
выполнившего ремонт  	—— '	—
Подпись владельца радиоприемника,
подтверждающая ремонт
Шта-мп ремонтного предприятия
с указанием города
Продавец
Дата продажи
Штамп магазина
ли штамп)
гарантийный
(продол
<под
Поставлен на гарантийное ойсйу^ивян»)
_______________________________
1наименование ремонтного прели ргагСНЯ)
Гарантийный номер
