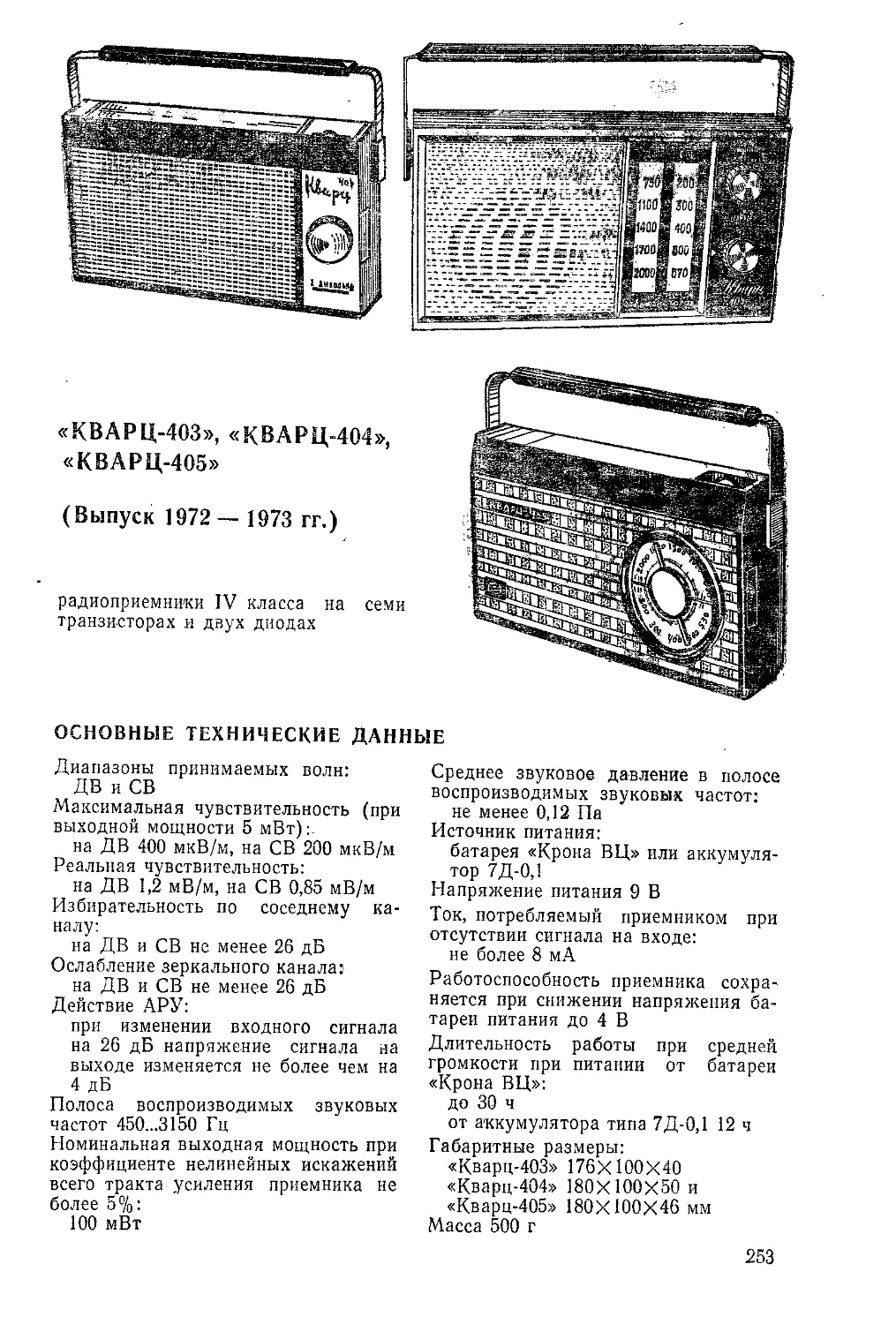

«КВАРЦ-403», «КВАРЦ-404»,
«КВАРЦ-405»
(Выпуск 1972— 1973 гг.)
радиоприемники IV класса на семи
транзисторах и двух диодах
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Диапазоны принимаемых волн:
ДВ и СВ
Максимальная чувствительность (при
выходной мощности 5 мВт)
на ДВ 400 мкВ/м, на СВ 200 мкВ/м
Реальная чувствительность:
на ДВ 1,2 мВ/м, на СВ 0,85 мВ/м
Избирательность по соседнему ка-
налу:
на ДВ и СВ не менее 26 дБ
Ослабление зеркального канала:
на ДВ и СВ не менее 26 дБ
Действие АРУ:
при изменении входного сигнала
на 26 дБ напряжение сигнала на
выходе изменяется не более чем на
4 дБ
Полоса воспроизводимых звуковых
частот 450...3150 Гц
Номинальная выходная мощность при
коэффициенте нелинейных искажений
всего тракта усиления приемника не
более 5%:
100 мВт
Среднее звуковое давление в полосе
воспроизводимых звуковых частот:
не менее 0,12 Па
Источник питания:
батарея «Крона ВЦ» или аккумуля-
тор 7Д-0,1
Напряжение питания 9 В
Ток, потребляемый приемником при
отсутствии сигнала на входе:
не более 8 мА
Работоспособность приемника сохра-
няется при снижении напряжения ба-
тареи питания до 4 В
Длительность работы при средней
громкости при питании от батареи
«Крона ВЦ»:
до 30 ч
от аккумулятора типа 7Д-0Д 12 ч
Габаритные размеры:
«Кварц-403» 176X100X40
«Кварц-404» 180X100X50 и
«Кварц-405» 180X100X46 мм
Масса 500 г
253
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Приемники «Кварц-403», «Кварц-404» и «Кварц-405» разработаны на базе
приемника «Кварц-401» и отличаются от последнего внешним оформлением
и незначительными изменениями в конструкции и схеме (рис. 146):
1. Изменен тип громкоговорителя вместо 0,1ГД-6 с сопротивлением зву-
ковой катушки 10 Ом применен 0,25ГД-10 с сопротивлением звуковой катуш-
ки 8 Ом;
2. Для повышения стабильности параметров при серийном производстве
изменены номиналы некоторых элементов и намоточные данные.
Режимы работы транзисторов приемников правидены в табл. 76
КОНСТРУКЦИЯ и ДЕТАЛИ
Корпуса приемников выполнены из ударопрочного полистирола и отдела-
ны металлическими накладками. Задняя стенка съемная и прикрепляется к кор-
пусу-двумя винтами. В ней имеется отсек для батареи питания. Все органы
управления: ручки настройки, регулятора громкости с выключателем питания
расположены на верхней, лицевой и правой боковой панелях. Переключатель
диапазонов установлен на задней стенке. У «Кварца-403» шкала размещена
на верхней панели, а у других моделей — на лицевой.
Монтаж приемников выполнен на печатной плате, изготовленной из фоль-
гированного гетинакса (рис. 147—150). Настройка приемника осуществляется
блоком КПЕ типа КП4-5 емкостью 5...280 пФ.
Магнитные антенны выполнены на ферритовых стержнях марки 400НН
длиной 160 и диаметром 8 мм, на которых размещены катушки входных кон-
туров.
Конструкции контуров ФСС, ФПЧ и гетеродина трансформаторов НЧ та-
кие же, как у приемника «Кварц-402». Намоточные данные катушек приведены
в табл. 78, а трансформаторов Тр1 и Тр2 — в табл. 103, 104.
Распайка выводов катушек контуров и трансформаторов НЧ показана на
рис. 151.
Кинематические схемы верньерных устройств приемников изображены на
рис. 152.
В приемниках применены детали следующих типов.
Резисторы R1...R4, R6...R21, R23...R26 — ВС-0,125а; R5 — СПЗ-4вМ; R22
ММТ-136. Конденсаторы С1, С5, С7, С8, СЮ, С16, С18, С26, С29-КТ-Ц
СЗ, С4, С6, С9 — КПК-МП; С11...С14, С22...С25, С31, С32, С34, С36 и С38
КЮ-7В; С15, СП, С19 — ПМ-2; С20, С21, С27, С28, СЗЗ, С35 — К$№>, С2-~
блок КПЕ.
Таблица 78
Режимы работы транзисторов приемников „Кварц—403“, „Кварц-404“,
,,Кварц-405“ по постоянному току, В
Обозначение по схеме	иб		ик	Обозначение по схеме		l/s
77, преобразователь	1,15	1,0	5,2	Т4, усилитель НЧ	0,2	0,06	4,8
Т2 усилитель ПЧ	1,15	1,0	4,2	Т5, то же	0,9	0,75	8,7
ТЗ то же	1,4	1,2	8,3	Тб и Т7 то же	0,1	0	9,0
Примечание. Напряжения измерены относительно плюса (+) источ-
ника питания при отсутствии сигнала на входе приемника и неработающем ге-
теродине.
254
Cl65,5 С/д 5,6
255
СП
о
Рис. 147. Схема расположения узлов и деталей на печатной плате приемников «Кварц-403», «Кварц-405». Вид со стороны
деталей.
Зак. 1547
Рис. 148. Схема расположения узлов и деталей на печатной плате приемника «Кварц-404». Вид со стороны деталей.
Рис. 149. Электромонтажная схема печатной платы приемников «Кварц-403» и «Кварц-405»,
Рис. 150. Электромонтажная схема печатной платы приемника «Кварц-404».
3 4	7 8
Антенна ДВ и СВ
б 587432	1
Катушки
контуров гетеродина
^СВ
Катушки ФСС
Л* Л^	л^
гг-cz—°*	—гт р—
L9 4 > ПО	> L11	L12 « £ L13
20 "О С о 5	^™=-о5 § О" С——о 2
Катушки VF14
3 ГГ-Т
2 : .
/1Ь==
4
5
Трансформаторы НО
Тр1	Тр2
Рис. 151. Распайка выводов катушек контуров (вид снизу) приемников
«Кварц-403», «Кварц-404», «Кварц-405».
Рис. 152, Кинематические схемы верньерных устройств приемников «Кварц-403»
(а) и «Кварц-404» (6).
260
Таблица 77
Уровни напряжений сигнала в контрольных точках
приемников „Кварц-403", „Кварц-404, „Кварц-405"
Обозначение по схеме	Напряжение	Условия измерения
Т1 (база) Т2 , тз ,	2 . . . 5 мкВ 40 . . .70 мкВ 0,8 . . . 1,2 мВ	7/вЫХ =225 мВ, Ян=8 Ом, РГ—max, f = 465 кГц, пг — 30%, F= 1000 Гц
Т4 , Т5 „	15 . . . 20 мВ 50 . . . 100 мВ	ПЕых = 0,78 В на /?и = 8 Ом при РГ — max F — 1000 Гц
Примечание. Напряжение гетеродина на эмиттере транзистора Т1
в диапазоне ДВ 90...130, СВ 80...120 мВ.
Таблица 78
Намоточные данные катушек контуров приемников
„Кварц-403", „Кварц-404", „Кварц-405"
Наименование катушки	Обо- значе- ние по схеме	Номера выводов	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ, с точно- стью ±10%
Антенная ДВ	L1	1—2	ПЭВТЛ 0,1	255	4240
Катушка связи	L2	3—4	ПЭВТЛ 0,12	20,5
Антенная СВ	L3	5—6	ЛЭП 7X0,7	70	340
Катушка связи	L4	7—8	ПЭВТЛ 0,2	6	1—
Гетеродинная ДВ	L5	1—5	ЛЭП 4X0,06	(45X2)+44,5	430
Катушка связи	L6	5- 3—4	ПЭВТЛ-1 0,1	2,5—5,5	*•—
Гетеродинная СВ	L7	1—5	ЛЭП 4X0,06	(29X2) +29,5	180
Катушка связи	L8	5—3—4	ПЭВТЛ-1 0,1	1,5+6,5
ФСС-1	ио	4—5	ЛЭП 5X0,06	32X3	210
Катушка связи	L9	1—2	ПЭВТЛ-1 0,1	20
ФСС-2	L11	4—5	ЛЭП 5X0,06	32X3	210
ФСС-3	L12	4-5	ЛЭП 5X0,06	32X3	210
Катушка связи .	из	1—2	ПЭВТЛ-1 0,1	12
ФПЧ	L14	1—2—3	ПЭВТЛ-1 0,1	50+110 (2 сек-	790
				ции по 80 вит.)
Катушка связи	L15	4-5	ПЭВТЛ-1 0,1	ПО	—,
