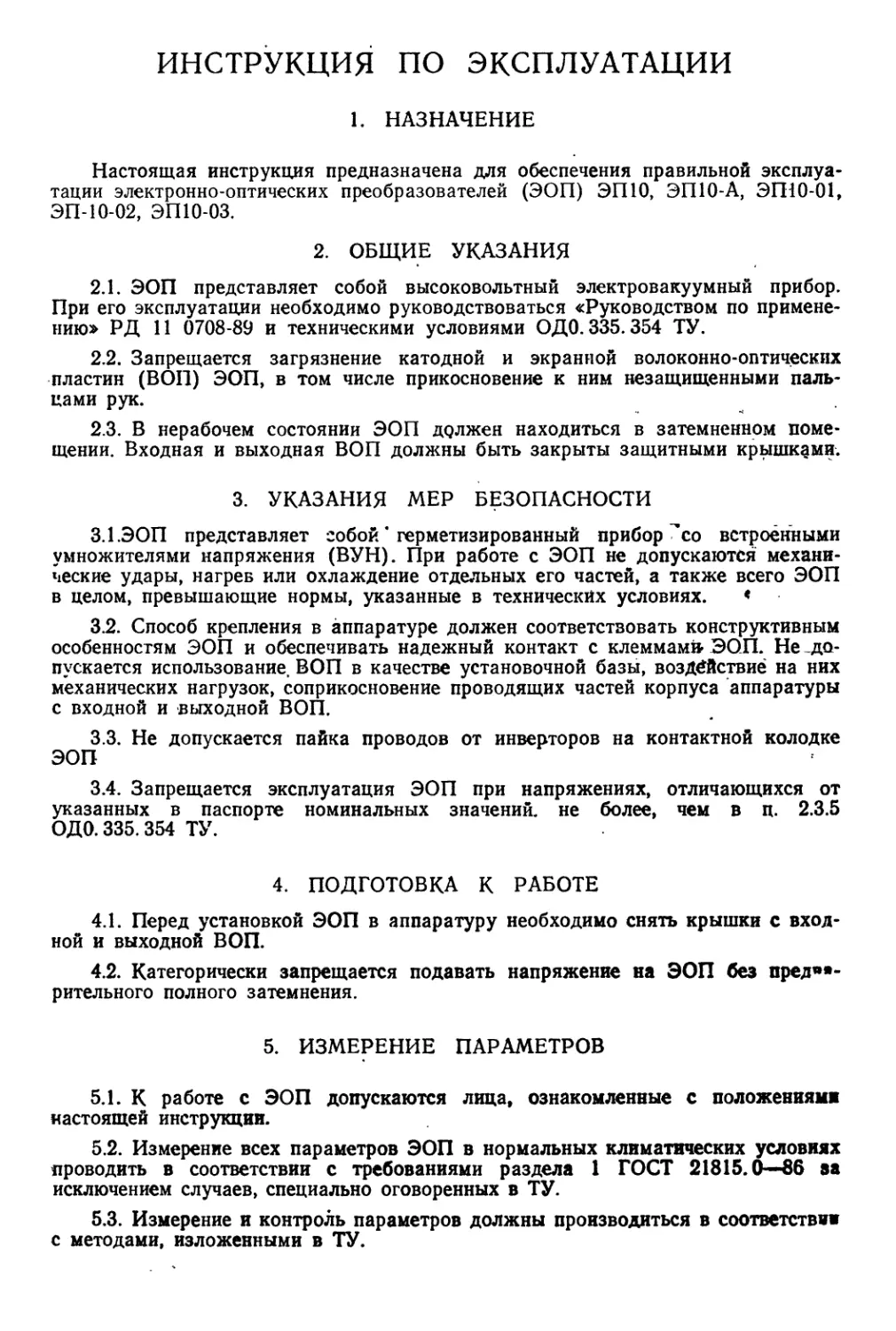

ИНСТРУКЦИЯ по эксплуатации
1.	НАЗНАЧЕНИЕ
Настоящая инструкция предназначена для обеспечения правильной эксплуа-
тации электронно-оптических преобразователей (ЭОП) ЭП10, ЭП10-А, ЭГН0-01,
ЭП-10-02, ЭП10-03.
2.	ОБЩИЕ УКАЗАНИЯ
2.1.	ЭОП представляет собой высоковольтный электровакуумный прибор.
При его эксплуатации необходимо руководствоваться «Руководством по примене-
нию» РД 11 0708-89 и техническими условиями ОДО. 335.354 ТУ.
2.2.	Запрещается загрязнение катодной и экранной волоконно-оптических
пластин (ВОП) ЭОП, в том числе прикосновение к ним незащищенными паль-
цами рук.
2.3.	В нерабочем состоянии ЭОП должен находиться в затемненном поме-
щении. Входная и выходная ВОП должны быть закрыты защитными крышками.
3.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
3.1.	ЭОП представляет собой ’ герметизированный прибор 'со встроенными
умножителями напряжения (ВУН). При работе с ЭОП не допускаются механи-
ческие удары, нагрев или охлаждение отдельных его частей, а также всего ЭОП
в целом, превышающие нормы, указанные в технических условиях. <
3.2.	Способ крепления в аппаратуре должен соответствовать конструктивным
особенностям ЭОП и обеспечивать надежный контакт с клеммам» ЭОП. Не -до-
пускается использование. ВОП в качестве установочной базы, воздействие на них
механических нагрузок, соприкосновение проводящих частей корпуса аппаратуры
с входной и выходной ВОП.
3.3.	Не допускается пайка проводов от инверторов на контактной колодке
ЭОП
3.4.	Запрещается эксплуатация ЭОП при напряжениях, отличающихся от
указанных в паспорте номинальных значений, не более, чем в ц. 2.3.5
ОДО. 335.354 ТУ.
4.	ПОДГОТОВКА К РАБОТЕ
4.1.	Перед установкой ЭОП в аппаратуру необходимо снять крышки с вход-
ной и выходной ВОП.
4.2.	Категорически запрещается подавать напряжение на ЭОП без предва-
рительного полного затемнения.
5.	ИЗМЕРЕНИЕ ПАРАМЕТРОВ
5.1.	К работе с ЭОП допускаются лица, ознакомленные с положениями
настоящей инструкции.
5.2.	Измерение всех параметров ЭОП в нормальных климатических условиях
проводить в соответствии с требованиями раздела 1 ГОСТ 21815.0—86 за
исключением случаев, специально оговоренных в ТУ.
5.3.	Измерение и контроль параметров должны производиться в соответствии
с методами, изложенными в ТУ.
5.4..	Без входного сигнала на фотокатоде и посторонних засветок на ЭОП
подаются напряжения в следующей последовательности:
—	переменное напряжение на вход ВУН (контакт 2 ЭОП); контроль произ-
водят по постоянному напряжению на выходе ВУН МКП (контакт 1 ЭОП)
вольтметром класса точности не хуже 0,5;
—	переменное напряжение на вход ВУН экрана и катода (контакт 3 ЭОП).
Контроль амплитудных значений напряжений питания ВУН МКП и ВУН
экрана и катода производят с помощью измерительного преобразователя напря-
жения вольтметром класса точности не хуже 0,5.
Значения напряжений должны соответствовать паспортным значениям.
Примечание. На время выставления режима питания ЭОП необходимо вы-
вернуть из резьбового отверстия (контакт 1 ЭОП) винт из изоляционного ма-
териала и ввернуть в это гнездо металлический винт М2. 5X5. 32. 029
ГОСТ 17475—80. При эксплуатации в гнездо 1 должен быть ввернут винт из
изоляционного материала.
5.5.	После подачи напряжений без входного сигнала при нормальной работе
ЭОП на экране должна наблюдаться флуктуационная картина шумов.
5.6.	Включение освещения в помещении разрешается только после снятия
напряжения с ЭОП.
5.7.	После окончания измерений надеть защитные крышки на входную и вы-
ходную ВОП.
6. ПРАВИЛА ХРАНЕНИЯ
6.1.	ЭОП должны храниться в упаковке изготовителя согласно
ГОСТ В 9. 003—80 и требованиям ОДО. 335.354 ТУ.
Зак. 1477—91
