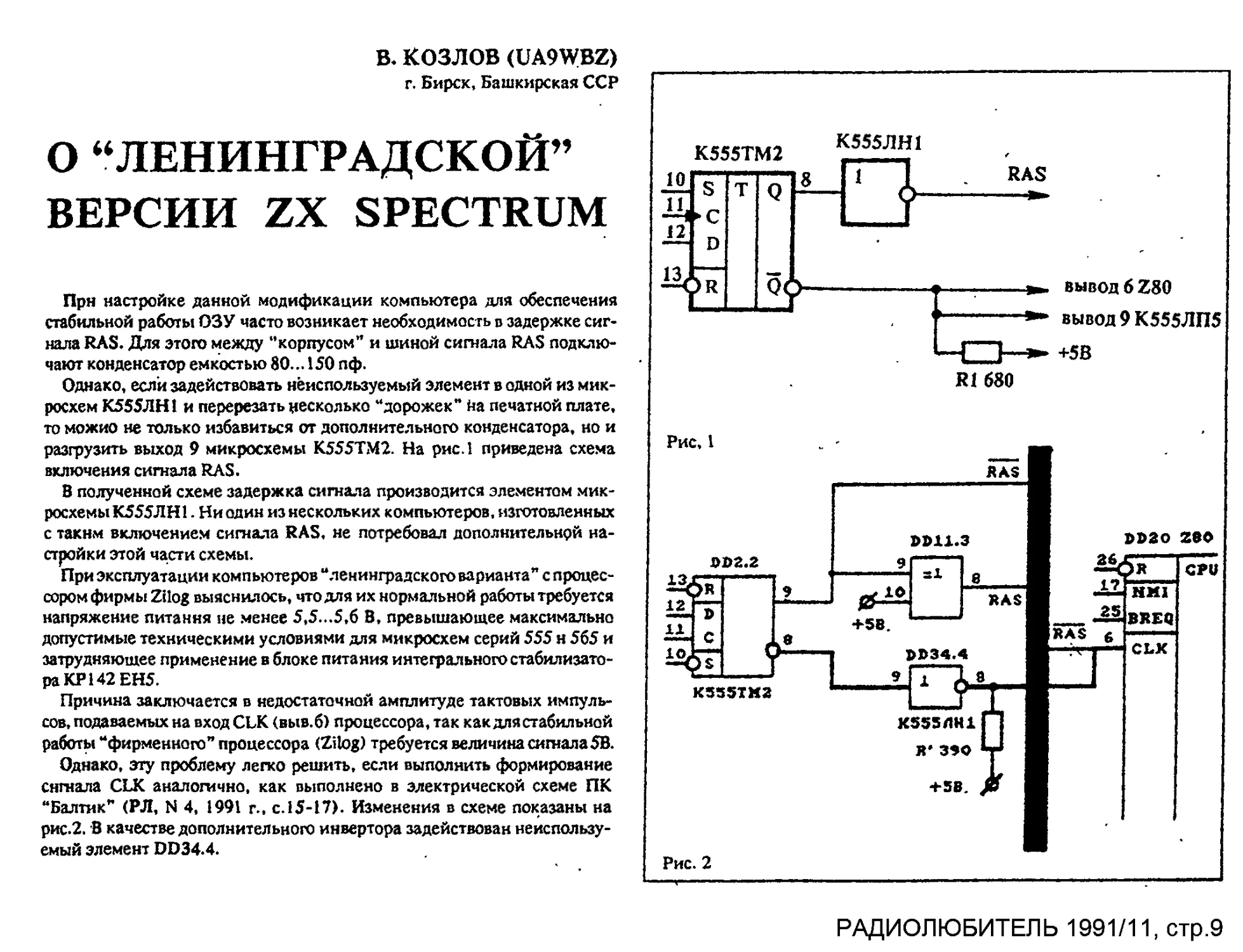

В. КОЗЛОВ (UA9WBZ)
г. Бирск, Башкирская ССР
О “ЛЕНИНГРАДСКОЙ”
ВЕРСИИ ZX SPECTRUM
Прн настройке данной модификации компьютера для обеспечения
стабильной работы ОЗУ часто возникает необходимость в задержке сиг-
нала RAS. Для этого между “корпусом” и шиной сигнала RAS подклю-
чают конденсатор емкостью 80.. Л 50 пф.
Однако, если задействовать неиспользуемый элемент в одной из мик-
росхем К555ЛН1 и перерезать несколько “дорожек” йа печатной плате»
то можно не только избавиться от дополнительного конденсатора» но и
разгрузить выход 9 микросхемы К555ТМ2. На рис Л приведена схема
включения сигнала RAS.
В полученной схеме задержка сигнала производится элементом мик-
росхемы К555ЛН1. Ни один из нескольких компьютеров, изготовленных
с таким включением сигнала RAS, не потребовал дополнительной на-
стройки этой части схемы.
При эксплуатации компьютеров “ленинградского варианта” с процес-
сором фирмы Zilog выяснилось» что для их нормальной работы требуется
напряжение питания не менее 5,5...5,6 В, превышающее максимально
допустимые техническими условиями для микросхем серий 555 н 565 и
затрудняющее применение в блоке питания интегрального стабилизато-
ра КР142 ЕН5.
Причина заключается в недостаточной амплитуде тактовых импуль-
сов, подаваемых на вход CLK (выв. б) процессора, так как для стабильной
работы “фирменного” процессора (Zilog) требуется величина сигнала 5В.
Однако, эту проблему легко решить, если выполнить формирование
сигнала CLK аналогично, как выполнено в электрической схеме ПК
“Балтик” (РЛ, N 4, 1991 г., с. 15-17). Изменения в схеме показаны на
рис.2. В качестве дополнительного инвертора задействован неиспользу-
емый элемент DD34.4.
РАДИОЛЮБИТЕЛЬ 1991/11, стр.9
