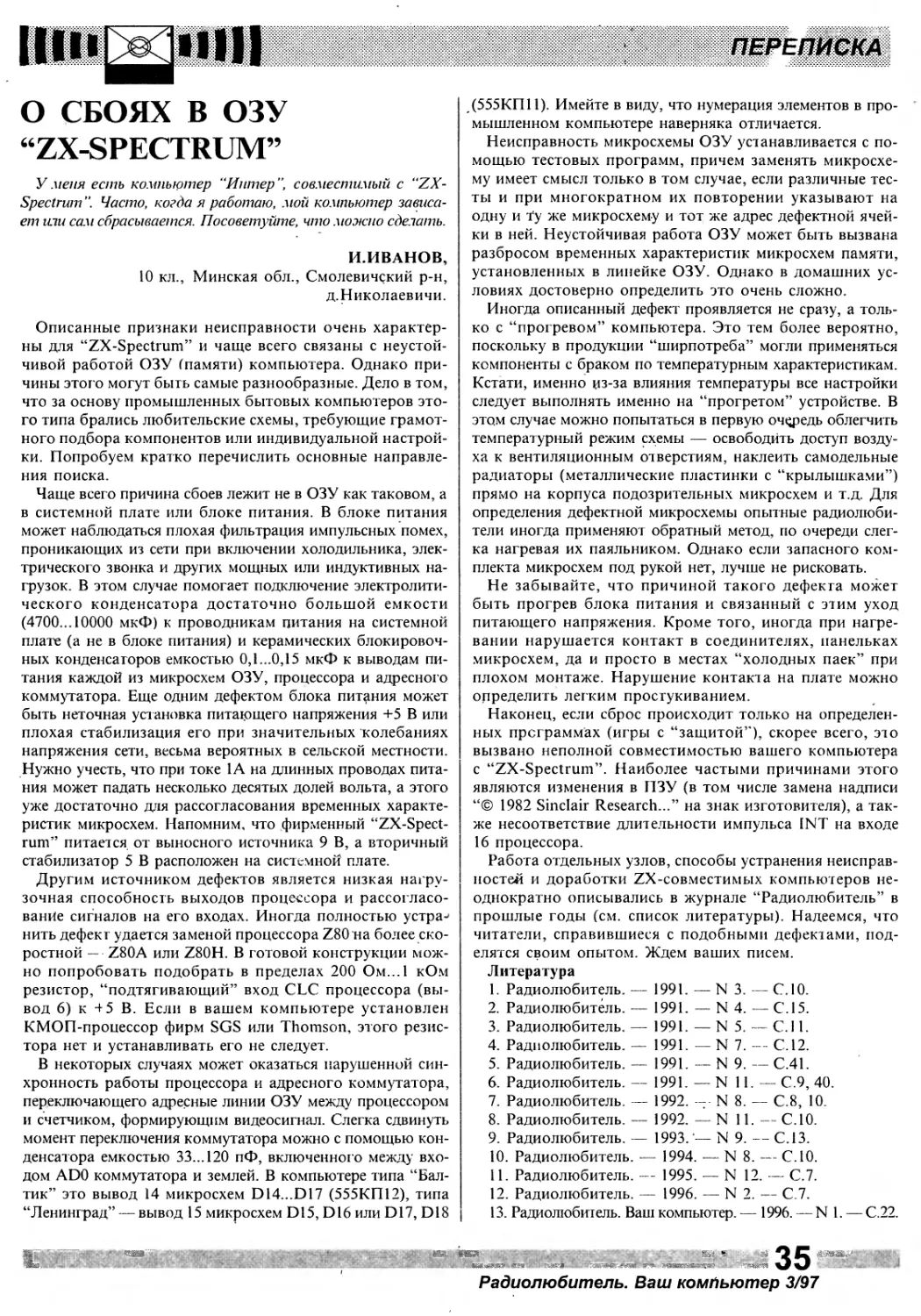

О СБОЯХ В ОЗУ
“ZX-SPECTRUM”
У меня есть компьютер “Интер”, совместимый с “ZX-
Spectrum ”. Часто, когда я работаю, мой компьютер зависа-
ет или сам сбрасывается. Посоветуйте, что можно сделать.
И.ИВАНОВ,
10 кл., Минская обл., Смолевичский р-н,
д.Николаевичи.
Описанные признаки неисправности очень характер-
ны для “ZX-Spectrum” и чаще всего связаны с неустой-
чивой работой ОЗУ (памяти) компьютера. Однако при-
чины этого могут быть самые разнообразные. Дело в том,
что за основу промышленных бытовых компьютеров это-
го типа брались любительские схемы, требующие грамот-
ного подбора компонентов или индивидуальной настрой-
ки. Попробуем кратко перечислить основные направле-
ния поиска.
Чаще всего причина сбоев лежит не в ОЗУ как таковом, а
в системной плате или блоке питания. В блоке питания
может наблюдаться плохая фильтрация импульсных помех,
проникающих из сети при включении холодильника, элек-
трического звонка и других мощных или индуктивных на-
грузок. В этом случае помогает подключение электролити-
ческого конденсатора достаточно большой емкости
(4700... 10000 мкФ) к проводникам питания на системной
плате (а не в блоке питания) и керамических блокировоч-
ных конденсаторов емкостью 0,1...0,15 мкФ к выводам пи-
тания каждой из микросхем ОЗУ, процессора и адресного
коммутатора. Еще одним дефектом блока питания может
быть неточная установка питающего напряжения +5 В или
плохая стабилизация его при значительных колебаниях
напряжения сети, весьма вероятных в сельской местности.
Нужно учесть, что при токе 1А на длинных проводах пита-
ния может падать несколько десятых долей вольта, а этого
уже достаточно для рассогласования временных характе-
ристик микросхем. Напомним, что фирменный “ZX-Spect-
rum” питается от выносного источника 9 В, а вторичный
стабилизатор 5 В расположен на системной плате.
ДругихМ источником дефектов является низкая нагру-
зочная способность выходов процессора и рассогласо-
вание сигналов на его входах. Иногда полностью устра-1
нить дефект удается заменой процессора Z80 на более ско-
ростной — Z80A или Z80H. В готовой конструкции мож-
но попробовать подобрать в пределах 200 Ом...1 кОм
резистор, “подтягивающий” вход CLC процессора (вы-
вод 6) к 4-5 В. Если в вашем компьютере установлен
КМОП-пропессор фирм SGS или Thomson, этого резис-
тора нет и устанавливать его не следует.
В некоторых случаях может оказаться нарушенной син-
хронность работы процессора и адресного коммутатора,
переключающего адресные линии ОЗУ между процессором
и счетчиком, формирующим видеосигнал. Слегка сдвинуть
момент переключения коммутатора можно с помощью кон-
денсатора емкостью 33... 120 пФ, включенного между вхо-
дом AD0 коммутатора и землей. В компьютере типа “Бал-
тик” это вывод 14 микросхем D14...D17 (555КП12), типа
“Ленинград” — вывод 15 микросхем D15, D16 или D17, D18
1
(555КП11). Имейте в виду, что нумерация элементов в про-
мышленном компьютере наверняка отличается.
Неисправность микросхемы ОЗУ устанавливается с по-
мощью тестовых программ, причем заменять микросхе-
му имеет смысл только в том случае, если различные тес-
ты и при многократном их повторении указывают на
одну и ту же микросхему и тот же адрес дефектной ячей-
ки в ней. Неустойчивая работа ОЗУ может быть вызвана
разбросом временных характеристик микросхем памяти,
установленных в линейке ОЗУ. Однако в домашних ус-
ловиях достоверно определить это очень сложно.
Иногда описанный дефект проявляется не сразу, а толь-
ко с “прогревом” компьютера. Это тем более вероятно,
поскольку в продукции “ширпотреба” могли применяться
компоненты с браком по температурным характеристикам.
Кстати, именно цз-за влияния температуры все настройки
следует выполнять именно на “прогретом” устройстве. В
этом случае можно попытаться в первую очс^редь облегчить
температурный режим схемы — освободить доступ возду-
ха к вентиляционным отверстиям, наклеить самодельные
радиаторы (металлические пластинки с “крылышками”)
прямо на корпуса подозрительных микросхем и т.д. Для
определения дефектной микросхемы опытные радиолюби-
тели иногда применяют обратный метод, по очереди слег-
ка нагревая их паяльником. Однако если запасного ком-
плекта микросхем под рукой нет, лучше не рисковать.
Не забывайте, что причиной такого дефекта может
быть прогрев блока питания и связанный с этим уход
питающего напряжения. Кроме того, иногда при нагре-
вании нарушается контакт в соединителях, панельках
микросхем, да и просто в местах “холодных паек” при
плохом монтаже. Нарушение контакта на плате можно
определить легким простукиванием.
Наконец, если сброс происходит только на определен-
ных программах (игры с “защитой”), скорее всего, это
вызвано неполной совместимостью вашего компьютера
с “ZX-Spectrum”. Наиболее частыми причинами этого
являются изменения в ПЗУ (в том числе замена надписи
“© 1982 Sinclair Research...” на знак изготовителя), а так-
же несоответствие длительности импульса INT на входе
16 процессора.
Работа отдельных узлов, способы устранения неисправ-
ностей и доработки ZX-совместимых компьютеров не-
однократно описывались в журнале “Радиолюбитель” в
прошлые годы (см. список литературы). Надеемся, что
читатели, справившиеся с подобными дефектами, под-
елятся своим опытом. Ждем ваших писем.
Литература
1.	Радиолюбитель. — 1991. — N 3. — С. 10.
2.	Радиолюбитель. — 1991. — N 4. — С. 15.
3.	Радиолюбитель. — 1991. — N 5. — С.11.
4.	Радиолюбитель. — 1991. — N 7. — С. 12.
5.	Радиолюбитель. — 1991. — N 9. — С.41.
6.	Радиолюбитель. — 1991. — N 11. — С.9, 40.
7.	Радиолюбитель. — 1992. - N 8. — С.8, 10.
8.	Радиолюбитель. — 1992. — N 11. — С. 10.
9.	Радиолюбитель. — 1993/— N 9. — С. 13.
10.	Радиолюбитель. — 1994. — N 8. — С. 10.
11.	Радиолюбитель. — 1995. — N 12. — С.7.
12.	Радиолюбитель. — 1996. — N 2. — С.7.
13.	Радиолюбитель. Ваш компьютер. — 1996. — N 1. — С.22.
