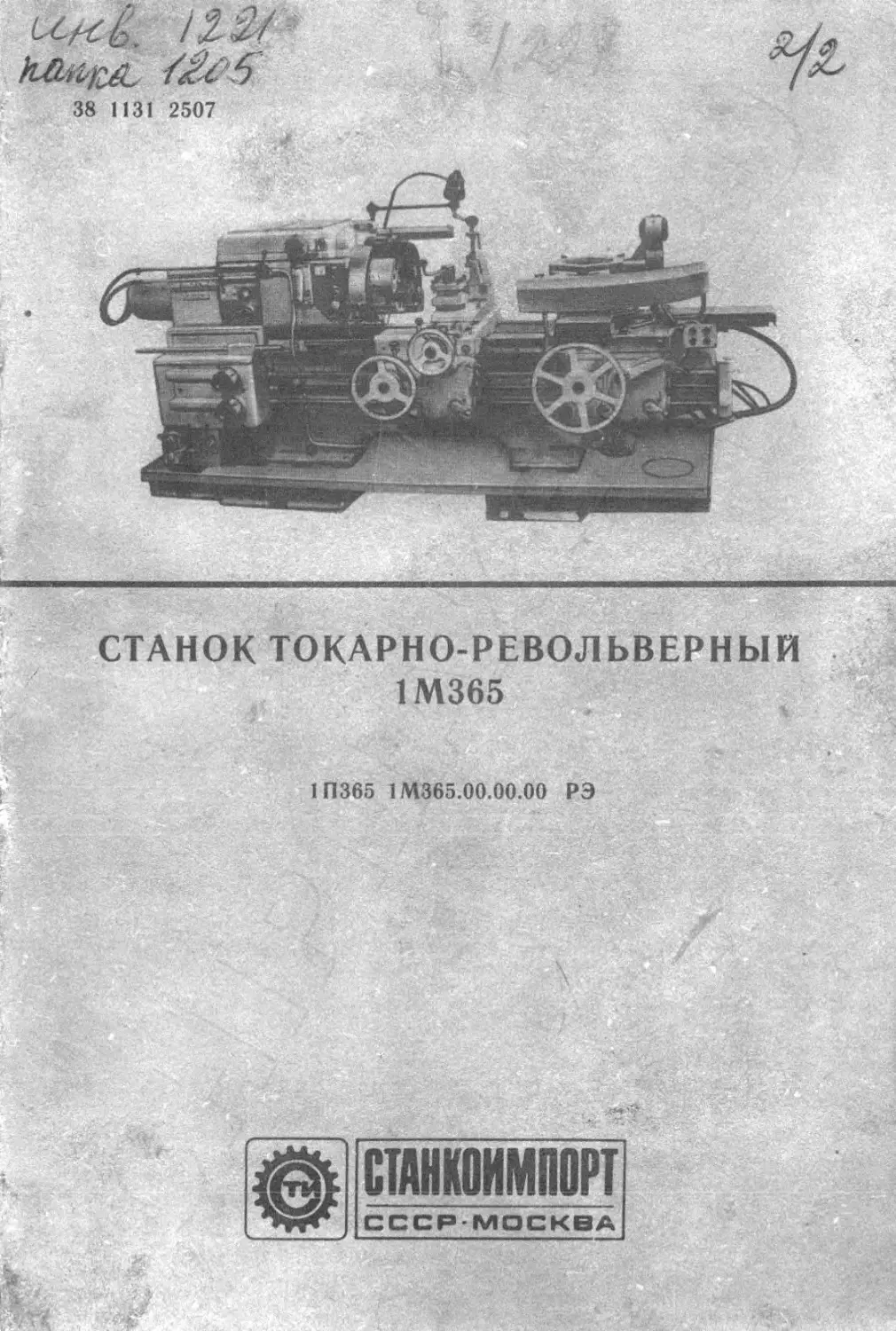

СТАНОК ТОКАРНО-РЕВОЛЬВЕРНЫИ
1М365
ДОПОЛНЕНИЕ к РУКОВОДСТВУ ПО ЭКСПЛУАТАЦИИ
1П365 1М365.00.00.00 РЭ
СССР МОСКВА
В настоящем дополнении отражены толь-
ко отличия станка модели 1М365 от базо-
вого станка 1П365.
содержание
1. Общие сведения.....................................................3
2. Основные технические данные и характеристика.........3
3. Комплект поставки..................................................4
4. Требования безопасности ...........................................8
5. Состав изделия ...................................................10
6. Устройство и работа изделия и его составных частей................10
6.1. Органы управления..........................................10
6.2. Перечень графических символов станка.......................12
6.3. Принцип работы изделия, основные движения и компоновка . . . 13
6.4. Кинематическая схема.......................................17
7. Электрооборудование...............................................18
8. Гидросистема......................................................24
9. Пнсвмосистема.....................................................27
10. Свидетельство о приемке..........................................27
11. Сведения о консервации...........................................29
12. Указания по эксплуатации.........................................29
Приложение 1. Материалы по запасным частям.......30
Приложение 2. Свидетельство о приемке..........39
1. ОБЩИЕ СВЕДЕНИЯ
Наименование: станок токарно-револьверный
Модель станка: 1М365
Станок предназначен для обработки стальных и чугунных де-
талей.
Виды обработки: черновое и чистовое точение, растачивание,
сверление, зенкерование, развертывание и нарезание резьбы.
Дата выпуска
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
И ХАРАКТЕРИСТИКА
Высота центров, mm .....................................250
Наибольший диаметр изделия, устанавливаемого в патроне, mm:
над верхней частью поперечного суппорта ........... 320
над нижней частью поперечного суппорта ............450
над станиной ......................................500
Расстояние от торца шпинделя до револьверной головки, mm:
наибольшее (без свисания каретки)..............1000
наименьшее ..............................275
Мощность главного электродвигателя, kW..................15
Габаритные размеры, mm:
длина ............................................ 3430
ширина.............................................1500
высота ............................................1739
Масса, kg ..............................................4150
Револьверный суппорт
Тип револьверной головки ...............................2 ГОСТ
3859—72
Количество головок ..................................... 1
Продольное перемещение от руки и механическое, гпт .... 725
Количество упоров ......................................6
Скорость быстрого продольного перемещения, m/min........6
Продольное перемещение, mm:
на одно деление лимба...............................0,2
на один оборот лимба...............................45
Электродвигатели
Электродвигатель главного привода:
частота вращения, min-1 ...........................1450
мощность, kW ......................................15
1* 3
Электродвигатель охлаждения:
частота вращения, min-1 ................................ 2800
мощность, kW ..........................................0,125
Насос для охлаждающей жидкости
Тип .........................................................Х14-22М
Подача, 1/min...............................................22
Класс точности станка ..................................... Н
3. КОМПЛЕКТ ПОСТАВКИ
3.1. Станок 1М365 в сборе
3.2. Номенклатура принадлежностей и приспособлений
3.2.1. Инструмент входит в комплект и стоимость станка
Обозначение Наименование Коли- чество
65.61.15-1 1П365.1503-100 1П365.1702-100 1П365.1702-200 Инструмент Ключ для резцовой головки Ключи ГОСТ 2839—71: 7811-0004 С2КД21. хр (S10X 12) 7811-0023 С2Кд21. хр (S 17X19) 7811-0025 С2Кд21. хр (S 22X24) 7811-*0027 С2Кд21.хр (S 13X14) 7811-0041 С2КД21. хр (S 27X30) 7811-0043 С2КД21. хр (S 32X36) Ключи ГОСТ 11737—74: 7812-0374 40х Хим. Оке. прм (S 5) 7812-0375 40х Хим. Оке. прм (S 6) 7812-0377 40х Хим. Оке. прм (S 8) 7812-0378 40х Хим. Оке. прм (S 10) 7812-0381 40х Хим. Оке. прм (S 14) Отвертка 7810-0394 Кд21, хр ГОСТ 17199—71 Ключ для электрошкафа ПУЭ 1-1/19 Принадлежности Державка однорезцовая с прямым креплением резца Стойка жесткая с зажимными винтами То же I 1 1 1 1 1 1 1 1 1 1 1 1 - 1 1 2 1
4
Обозначение Наименование Коли- чество
1П365.1703-100 Стойка жесткая удлиненная с зажимными вин- тами Втулка 6105-0067 ГОСТ 17178—71 Втулка 6117-0869 30 ГОСТ 18070—72 Державки: 6500-1076 ГОСТ 19021—73 6500-1083 ГОСТ 19021—73 1 1 1 1 1
3.2.2. Инструмент, поставляемый по требованию заказчика
за отдельную плату
Обозначение
1П365.1502-200
Наименование
Принадлежности
Суппорт для подрезки и рас-
точки
Рисунок
о 95
1П365.1503-100
Державки:
однорезцовая
креплением
с прямым
1П365.1504-100
однорезцовая с косым
креплением резца
1П365.1505-100
регулируемая однорезцо-
вая
1П365.1506-100
двухрезцовая
2 Зак. 2574
5
Обозначение
Наименование
Рисунок
1П365.1508-100
65.1522-200
Стойка жесткая с пятью гнез-
дами
Приспособление для нареза-
ния резьбы
1П365.1703-100
Стойка жесткая удлиненная с
зажимными винтами
Державки:
1П365.1712-200 для метчиков от М22 до
МЗЗ
1П365.1712-100 для метчиков от М36 до
М48
1П365.1713-100
Втулка к державке для мет-
чиков
1П365.1713-200
То же
1П365.1713-300 »
1П365.1713-400 >
6
Рисунок
Обозначение Наименование
1П365.1713-600
1П365.1713-700 »
1П365.1713-900
Державки:
1П365.1714-100 для плашек М16 — М24
1П365.1714-200 для плашек М27 — М36
1П365.1715-100 для плашек М16 — М24
1П365.1715-200 для плашек М27 — М36
0 50 «
1
1 1
UJ
1Q
-У
i ।
||
2*
7
Обозначение
Наименование
Рисунок
1П365.1715-300
для плашек Ml6 — М24
65.67.01 Конусная линейка
Втулки:
6105-0066
ГОСТ 17178—71
6105-0068 ГОСТ 17178—71
6117-0869 25 ГОСТ
18070—72
Патроны:
6155-0059 ГОСТ 20505—75
6155-0063 ГОСТ 20505—75
Оправки:
6232-0065
ГОСТ 20506—75
6240-0033 ГОСТ 20507—75
6240-0041 ГОСТ 20507—75
Стойка жесткая с семью гнез-
дами 6577-0121
Втулки:
6117-0869 30
ГОСТ 18070—72
6117-0869 38
ГОСТ 18070—72
6117-0871 45
ГОСТ 18070—72
Державки:
6500-1074 ГОСТ 19021—73
6500-1076 ГОСТ 19021—73
6500-1078 ГОСТ 19021—73
6500-1083 ГОСТ 19021—73
6500-1091 ГОСТ 19021—73
4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
: : 1
Для ограждения зоны резания станка имеется подвижной экран.
Для надежной защиты рабочего от травмирования режущим ин-
струментом при повороте револьверной головки имеется ограж-
дение.
8
1 2 J 4
5
б
7 8 9 10 17 12 13 # 15 16 17 18
Внимание! Зажимные кулачки пневмопатрона ПЗК-315 0 8 (см.
поз. 4, рис. 11) закрепите эксцентриковым устройством с наиболь-
шим моментом. При незакрепленных кулачках не зажимайте и не
вращайте патрон с помощью привода станка.
5. СОСТАВ ИЗДЕЛИЯ
Позиция по рис. 1 Обозначение Наименование
/ АР 42. 117. 000 Г идрооборудование
2 65.20.00 СП Коробка скоростей
3 1П365.33.00 Пневмооборудование
4 65.25.00 СП Управление коробкой скоростей
5 65.09.000 Устройство ограждающее с экраном
6 1П365.12.00 Охлаждение
7 65.60.00 СП Суппорт поперечный
8 РГ 16.000 СП Головка резцовая
9 J5J5IXQ0 СП. Фартук поперечного суппорта
10 1М365.15.00.00 Комплект инструмента и принадлежностей
11 АР 37.707.000-1 Суппорт револьверный
12 65.55.00 СП Фартук револьверного суппорта
13 АР 42.103.000 Станина
14 1М365.90.00.00 Электрооборудование
15 65.82.00 СП Привод вспомогательный
16 65.30.00 СП Коробка передач
17 65.40.00 СП Коробка подач
18 65.45.00 СП Управление коробкой подач гидравлическое
6. УСТРОЙСТВО И РАБОТА
ИЗДЕЛИЯ И ЕГО СОСТАВНЫХ ЧАСТЕЙ
6.1. ОРГАНЫ УПРАВЛЕНИЯ
Позиция по рис. 2 Орган управления Назначение
1 9 3 4 5 6 7 8 9 10 И 12 13 Рукоятка » Кнопка Кран Кнопка Переключатель Рукоятка » » » » Лампа Зажим и разжим штучной заготовки в пнев- мопатроне Пуск, останов и реверс шпинделя Останов главного электродвигателя Предварительная установка частоты вращения шпинделя Пуск главного электродвигателя Включение, отключение охлаждения Переключение частоты вращения шпинделя Крепление поперечного суппорта к станине Поворот и зажим резцовой головки Крепление лимба поперечного суппорта Крепление револьверного суппорта к станине Включение продольной подачи револьверного суппорта Сигнальная лампа окончания поворота револь- верной головки
J0
Позиция по рис. 2 Орган управления Назначение
14 Кнопка Подъем револьверной головки в переднем по- ложении револьверного суппорта
15 Переключатель Переключатель рабочего и наладочного режи- ма поворота револьверной головки
16 Кнопка Поворот револьверной головки в наладочном режиме
17 Рукоятка Реверс подач револьверного суппорта
19 Маховик Ручное продольное перемещение револьверно- го суппорта
18 Рукоятка Включение поперечной подачи поперечного суппорта
20 Включение ускоренного хода револьверного суп- порта
21 Реверс подач поперечного суппорта
22 Маховик Ручное поперечное перемещение поперечного суппорта
23 Рукоятка Включение продольной подачи поперечного суппорта
24 » Включение продольного ускоренного хода по- перечного суппорта
25 Маховик Ручное продольное перемещение поперечного суппорта
26 Переключатель Включение и выключение освещения
27 Кран Предварительная установка величины подачи револьверного суппорта
28 Предварительная установка величины подачи поперечного суппорта
29 Рукоятка Включение крупного и мелкого ряда подач
Рис. 2. Органы управления
II
Графическое изобра-
жение
6.2. ПЕРЕЧЕНЬ ГРАФИЧЕСКИХ СИМВОЛОВ СТАНКА
Назначение
ММ? тт/с
Смазка
<•)-
Включение тормоза
Вращение шпинде-
ля против часо-
вой стрелки
Блок шестерен ко-
робки скоростей
Подача в mm за
один оборот
Товарный знак за-
вода
Движения с пере-
ключением из
нейтрального по-
ложения
Мелкий ряд подач
в mm за один
оборот
Вращение шпинде-
ля по часовой
стрелке
Графическое изобра- жение Назначение
Частота вращения, min-1
Меняйте скорость только при оста- новке
1 • Внимание
Цена деления
? Зажим
V Разжим
Заземление
Напряжение
m Лубрикатор ручной смазки
L-U
Отключено
12
Графическое изоб-
ражение
Наименование
Графическое изоб-
ражение
Наименование
Охлаждение
Поворот револьвер-
ной головки
Электродвигатель
L
Подъем револьвер-
ной головки
Ручное управление
(наладочный ре-
жим)
Автоматический
цикл
6.3. ПРИНЦИП РАБОТЫ ИЗДЕЛИЯ,
ОСНОВНЫЕ движения и КОМПОНОВКА
Револьверный суппорт
Револьверный суппорт имеет шестигранную револьверную го-
ловку 1 (рис. 3) с вертикальной осью. Револьверная головка 1 ра-
ботает от двух гидроцилиндров 8 и 14 (рис. 4), встроенных в зад-
нюю стенку револьверного суппорта.
При ходе револьверного суппорта вправо нажимается конечный
выключатель 15 (рис. 5), срабатывает электрозолотник гидроци-
линдра зажима 8 (см. рис. 4), масло поступает в бесштоковую по-
лость гидроцилиндра 8. Шток-рейка 9 поворачивает шестерню-гайку
3 (см. рис. 3).
Гайка 3 поднимается вверх, происходит расцепление плоской
конической шестерни 2 фиксации револьверной головки. Одновре-
менно с гайкой 3 поднимается вверх и нижняя полумуфта 6. В конце
хода шток-рейка 9 (см. рис. 4) нажимает наконечник 11, срабаты-
вает золотник гидроцнлиндра поворота 14. Масло поступает в гид-
роцилиндр поворота 14.
Вторая шток-рейка 13 поворачивает зубчатый сектор 7 (см.
рис. 3) на 1/6 часть окружности. В конце хода нажимается конеч-
ный выключатель 12 (см. рис. 4), срабатывает электрозолотник гид-
роцилиндра зажима 8. Масло поступает в штоковую полость гид-
роцилиндра зажима 8, при этом гайка 3 (см. рис. 3) опускается
вниз, происходит замыкание плоских конических шестерен 2 и на-
дежная фиксация револьверной головки 1, при этом полумуфты 6 и
7 расцепляются.
В конце хода шток-рейки 9 (см. рис. 4) нажимается конечный
выключатель 10, срабатывает электрозолотник гидроцилиндра по-
3 Зак. 2574 |3
ворота 14, масло поступает в бесштоковую полость гидроцилпндра
поворота 14, шток-рейка 13 возвращается в исходное положение.
При необходимости револьверная головка 1 (см. рис. 3) может
быть повернута на следующее гнездо, для этого на корпусе револь-
верного суппорта установлен пульт. При нажатии на кнопки 14 и
16 (см. рис. 2) система зажима и поворота срабатывает в указанном
порядке. В конце цикла на пульте зажигается контрольная лампа
13, показывающая, что система совершила полный цикл.
Каретка 18 (рис. 5) револьверного суппорта жесткой конструк-
ции охватывает направляющие станины 16. Имеется зажим 17, за-
крепляющий каретку 18 к станине 16.
Для автоматического выключения продольной подачи имеется
барабан 5 (см. рис. 3) с шестью переставными упорами 4, который
поворачивается одновременно с поворотом револьверной головки.
6.4. КИНЕМАТИЧЕСКАЯ СХЕМА
Кинематическая схема револьверного суппорта приведена на
рис. 6.
Рис. 6. Кинематическая схема револьвер-
ного суппорта
Спецификация зубчатых колес револьверного суппорта
Узел Позиция на рис. 6 Количество зубьев или заходов Модуль или шаг, mm Ширина венца, mm Материал Термическая обработка Твердость
вал зубчатая передача
Револь- верный суппорт XXVIII 1 45 2 24 Сталь 40Х Т.в.ч. HRC 48...56
XXXVI 2 20 2 7 Сталь 45 НВ 241. .285
Узел Позиция на рис. 6 Количество зубьев или заходов Модуль или шаг, mm Ширина венца, mm Материал Термическая обработка Твердость
вал зубчатая передача
Револь- верный суппорт XXIX 3 20 2 7 Сталь 45 НВ 241...285
XXXVI 4 42 2 10 НВ 192...240
XXVIII 5 42 2 20 Сталь 40Х Т.В.Ч. HRC 48...56
XXVIII 6 60 2 22 Т.в.ч.
7. ЭЛЕКТРООБОРУДОВАНИЕ
На станке установлены трехфазные короткозамкнутые электро-
двигатели (номинальное рабочее напряжение 380 V, напряжение
освещения 24 V, частота 50 Hz). По особому заказу станки изго-
товляются с электродвигателями на другие напряжения и частоту
60 Hz.
Электрические схемы (рис. 7, 8, 9) станка просты и надежны,
электрические машины и аппараты имеют индивидуальную и об-
щую защиту от перегрузок и коротких замыканий.
Для подачи охлаждающей жидкости предварительно нажмите
кнопку ПУСК (К<У2) и поверните рукоятку переключателя электро-
насоса в положение ВКЛЮЧЕНО.
Монтажные схемы станка и электрошкафа показаны на
рис. 8 и 9.
Станок присоедините к общей схеме заземления согласно дейст-
вующим нормам техники безопасности. При осмотре или ремонте
электроаппаратуры вводный автомат включите. Подшипники элект-
родвигателей смажьте через 4000 h.работы, но не реже одного раза
в год с предварительной промывкой их бензином. Пусковую аппа-
ратуру регулярно очищайте от пыли и копоти, а ослабшие соедине-
ния проводов подтягивайте.
Автоматический выключатель рассчитан для работы до полного
износа без зачистки контактов и замены каких-либо частей.
Электрооборудование револьверной головки обеспечивает три
режима работы:
— автоматическ1ш поворот револьверной головки при отходе ре-
вольверного суппорта в исходное положение (рабочий режим);
— ручные повороты в исходном положении (наладочный ре-
жим);
— подъем револьверной головки в переднем положении.
После прихода револьверной головки в исходное положение на-
жимается конечный выключатель ПВ1 и, если переключатель ВН
установлен в положение РАБОТА, то включается электромагнит
Д8
Э1 — происходит подъем револьверной головки и ее разжим. В на-
чале хода нажимается конечный выключатель ПВ2, а в конце хода
освобождается конечный выключатель ПВЗ. Выключатели ПВ2 и
ПВЗ включают электромагнит Э2, в результате происходит поворот
револьверной головки. В начале поворота нажимается конечный вы-
ключатель ПВ4, а в конце хода освобождается ПВ5, который вклю-
Рис. 7. Схема электрическая принципиальная:
7— вводной выключатель; II— главный привод; III — охлаждение; IV — цепь управ-
ления; V — местное освещение; VI — окончание поворота; VII — главный привод;
VIII — подъем; /X — поворот; X— опускание; XI — ручные повороты в исходном по-
ложении; XII — подъем в переднем положении
чает реле Р1 с самоблокировкой. Контакты Р1 отключают электро-
магнит Э1 — револьверная головка опускается и происходит ее
фиксация п зажим. .
В начале зажима нажимаются конечный выключатель ПВЗ, а в
конце — освобождается ПВ2, который отключает электромагнит Э2.
Механизм поворота возвращается в исходное положение. В ис-
ходном положении его освобождается конечный выключатель
ПВ4.
Выключатель ПВ4 и реле Р1 включают сигнальную лампу ЛС.
При ходе револьверной головки вперед освобождается выключатель
ПВ1 и схема готова к новому повороту револьверной головки.
При необходимости поворота револьверной головки, без хода ее
19
Рис. 8. Схема электрическая соеди-
нений:
/ — светильник СГС-1-1Б; // — пульт
управления; /// — электрошкаф; /V —
пульт управления; V — винт заземле-
ния станка; VI— электродвигатель
Х14-22М0.12 kW, 2800 min-1; V//— раз-
ветвительная коробка; VIII— электро-
двигатель 4A160S-4Y3 15 kW, 1450 min—1;
М 100
вперед, переключатель ВН установите в положение НАЛАДКА, тог-
да при нажатии кнопки КУЗ револьверная головка повернется на
одну позицию.
Для поворота ее в следующую позицию снова нажмите кнопку
КУЗ, в результате чего отключится и включится Р2.
Рис. 9. Схема электрическая соединений панели электрошкафа
При необходимости поднимите револьверную головку в переднее
положение: нажмите на кнопку КУ4, при этом отключается с само-
блокировкой, реле РЗ. Рел<е РЗ включает электромагнит Э1, а Э2 не
включается до тех пор, пока головка не придет в исходное положе-
ние. В исходном положении срабатывает выключатель ПВ1, кото-
рый отключит реле РЗ. Нормально замкнутый контакт реле РЗ
включит электромагнит Э2, произойдет поворот револьверной го-
ловки.
21
СПЕЦИФИКАЦИЯ К СХЕМЕ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ
Поз. обозначе- ние по рис. 7 Наименование Коли- чество Примечание
АВ Выключатель автоматический АЗ 163 № 503314 1
ВЭ Переключатель ПКУЗ-12С-2005-УЗ Кнопки: 1
КУ! КЕ-021 (исп. 3) 1
КУ2 КЕ-011 (исп. 2) 1
КУЗ. КУ4 КЕ-011 (исп. 2) 2
ВН Переключатель ПЕ-011 (исп. 2) Предохранители. 1
ПР! ПРС-6П с плавкой вставкой ПВД-1 3
ПР2, ПРЗ ПРС-6П с плавкой вставкой ПВД-6 2
ТУ Трансформатор однофазный ТБС-3-0,25 исп. 1 Пускатели магнитные: 1 380/110-5/24 V
К! ПА-311 1 110/50 Hz — 2 н. о.-2 н. з.
Р1...РЗ ПМЕ-071 3 110/50 Hz— 4 и. з.-4 н. о.
РД Реле давления 21 ГОСТ 19486—74 Выключатели путевые: 1
ПВ1 ВК-300А исп. 2 ступень 3 1
ПВ2...ПВ5 ВПК-2010 исп. 2 4
ЛС Арматура сигнальная АС-0 с лампой МН-6,3-0,22 1
ЛО Светильник СГС-1-1В с лампой С24-60-1 Электродвигатели: 1
Ml 4А-160 Б-4УЗ 1 15 kW, 1450 min-1
М2 Х14-22М 1 0,12 kW, 2800 min—1
СПЕЦИФИКАЦИЯ К СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
Номер металло- рука ва по рис. 8 Маркировка цепи (номер провода) Данные провода Примечание
цвет марка количество X сечение, mm!
1 Л1, Л2, ЛЗ Чери. 4X4° МР0 2О
Hl' Зел.
2 2С1, 2С2, 2СЗ Черн. 6X1° MP0 12
14, 28 Кр.
22
Номер металло- рукава по рис. 8 Маркировка цепи (номер провода) Данные провода Примечание
цвет марка количество усечение, mm2
2 uh Зел. пвз 6X1° МР 0 12
3 1С1, 1С2, 1СЗ Черн. 3X4° MP0 15
4 2С1, 2С2, 2СЗ 4X1° МР 0 12
dll Зел.
5 10, 18 Кр. 2X1° MP0 12
6 10, 21 2X1°
7 14, 28 2X1°
8 2 2X1°
Зел.
9 Л12, Л22, Л32, 2С1, 2С2, 2СЗ Черн. 12X1° (2 зап.) МР 0 20
12, 13, 14 Кр.
± Зел.
10 1С1, 1С2, 1СЗ Черн. 3X4° МР 0 25
Л12, Л22, Л32
13X1° (2 зап.)
2, 12, 13, 14, 28 Кр.
X X X Зел.
И 10, 15, 17, 18, 19, 20, 22, 23, 24 Кр. 16X1° (3 зап.)
25, 26, 27, 31
12 15, 16, 17, 26 Кр. 4X1° Трубка ПХВ0 16
23
*в
Номер метал- лорукава по рис. 8 Маркировка цепи (номер провода) Данные провода Примечание
цвет марка количест- во усечение, mm2
13 17, 22 Кр. ПВЗ 2X1° Трубка ПХВ 0 16
14 19, 20 2X1°
15 31, 32 2X1°
16 20, 21 2X1°
17 17, 19, 20, 21, 22, 31, 32 8X1° (зап.) MP0 15
18 10, 15, 16, 23, 24, 25, 26, 27, 32 11X1° (2 зап.)
СПЕЦИФИКАЦИЯ К СХЕМЕ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПАНЕЛИ ЭЛЕКТРОШКАФА
№№ проводов по схеме рис. 9 Коммутируе- мые аппара- ты Провод №№ прово- водов по схе- ме рис. 9 Коммутиру- емые аппа- раты Провод
ЛИ, Л21, Л31 1С1, 1С2, 1СЗ 1С1, 1С2, 1СЗ Л12, Л32, Л22 ЛИ, Л31 0 1 2 10 АВ, К1 KI, КН1 К1, ПР1 ПР1, КН2 ТУ, К1 _L, ТУ, КН1 ТУ, ПРЗ ПРЗ, КН2 ТУ, К1, Р1. Р2, РЗ, КН2 ПВЗ 4, 380 черный ПВ1 1,380 черный ПВ1 1,380 зел. И 12 13, 14 15 17 18 19 20, 22, 23, 31 24 25 26, 27 30 29 ТУ, ПР2 ПР2, К1 KI, КН2 KI, Р2, РЗ, КН2 Р2, РЗ, КН2 Р1 Р1, РЗ, КН2 Р1, РЗ, КН2 Pl, КН2 Pl, Р2.КН2 Р2, КН2, РЗ РЗ, КН2 ТУ, Р1 РЗ, Р2 ПВ1 1, 380 красный
8. ГИДРОСИСТЕМА
Гидросистема станка 1М365 дополнительно совершает — поворот
револьверной головки (рис. 10).
Демонтаж револьверного суппорта со станины возможен после
24
пая головка находится в за-
фиксированном положении.
Электромагниты золотников
обесточены
отсоединения трубопроводов гидросистемы, планок направляющих
и фартука. Чтобы не погнуть ходовые валы, под фартук установите
подставку. Поднимайте суппорт только вверх. Разбирайте револь-
верную головку после снятия суппорта со станины.
Револьверный суппорт ставьте на верстак головкой вниз. Отвер-
нув две гайки М42><1,5 и поднимая корпус суппорта вверх, головка
вместе с центральной осью остается на верстаке.
СПЕЦИФИКАЦИЯ К ГИДРАВЛИЧЕСКОЙ СХЕМЕ СТАНКА
Позиция по рис. 10 Наименование Коли- чество
1 2 3 4 5 6 7 8 9 10 11 12 13 14 13(1, 2) 14 (1) 14 (2) 14 (3...5) 14 (6) 14 (7... 10) 14 (И) ' 14 (12) 14 (13) 2 4 14. 15, 16, 17, 18, 19 9 6,5 10. 1 33 20 37, 38, 39, 40, 41, 42, 43, 44, 45 Гидробак (V = 35 Иг) Насос Г12-32А левого вращения Q = 12 1/min Фильтр пластинчатый 12,5-125-2к ГОСТ 21329—75 Фильтр магнитный Золотник контроля давления Манометр ГОСТ 8625—77, 0 60 Золотник напорный БГ 54-22 Клапан подпорный Кран управления фрикциона Золотник переключения Кран установки частоты вращения шпинделя Кран предварительной установки величин подач револьверного суппорта Кран предварительной установки величин подач поперечного суппорта Механизм медленного проворота Электрозолотпики 54БПГ 73-11 Гидроцилиндры: включения муфты медленного поворота коробки подач тормоза коробки скоростей переключения зубчатых блоков коробки скоростей включения фрикциона переключения зубчатых блоков коробки подач фиксации револьверной головки поворота револьверной головки золотник тормоза Линии связи: к коробке скоростей и коробке подач к коробке скоростей к цилиндрам переключения зубчатыми блоками к цилиндру тормоза коробки скоростей к гидроцилиндру включения фрикциона к механизму медленного проворота в коробке скоростей к цилиндру включения медленного проворота в коробке подач на управление коробкой подач к цилиндру поворота фиксацией револьверной головки 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 3 1 4 1 1 1 1 1 6 1 2 2 1 1 9
26
9. ПНЕВМОСИСТЕМА
При открытом кране общей пневмосистемы сжатый воздух пос-
тупает во влагоотделитель 5 (рис. 11), где освобождается от содер-
жащейся в нем воды и твердых частиц, и далее попадает в реле
давления 6. Выключатель замыкает электрическую цепь магнитного
пускателя станка при определенном давлении в сети. Если давление
падает, выключатель срабатывает и отключает электродвигатель
станка.
При нормальном давлении воздуха электродвигатель включается
и выключается нажимом кнопки магнитного пускателя (см. рис. 2).
Если давление меньше, станок не включается. Пневмоклапан ре-
дукционный 8 (см. рис. 11) автоматически поддерживает требуемое
постоянное давление воздуха в системе силового прибора. Мано-
метр 7 показывает давление воздуха, поступающего в пневмо-
цилиндр 2.
Маслораспылитель 9 предназначен для смазки внутренней по-
верхности силового пневмоцилиндра 2.
Через пневмораспределитель 3 и распределительную муфту 1
пневмоцилиндра 2 сжатый воздух поступает в пневмоцилиндр. При
крайних положениях рукоятки пневмораспределителя 3 воздух про-
ходит соответственно в правую или левую полость пневмоци-
линдра 2.
По условиям завода-изготовителя пневмоцилиндра 2, допуска-
ется работа с пневматическим патроном 4 при частоте вращения
шпинделя не выше 1080 min-1.
Для очистки влагоотделителя 5 от воды и твердых частиц перио-
дически открывайте запорный винт, так как влагоотделитель очи-
щается под действием сжатого воздуха.
Реле давления 6 регулируется на требуемое минимальное дав-
ление воздуха (0,4... 0,5 МРа) вращением гайки, сжимающей
пружину.
Доступ к гайке возможен после снятия кожуха с реле.
Пневмоклапан редукционный 8 регулируется на определенную
силу зажима вращением винта. Давление в пневмоклапане 8 долж-
но быть больше того давления, на которое была отрегулирована
пружина реле давления 6.
Маслораспылитель 9 имеет прозрачный стакан и колпачок, что
позволяет следить за уровнем масла в стакане и падением капель
в колпачок с любой стороны распылителя. Стакан заполняется мас-
лом примерно на 3/4 его высоты.
10. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Испытания и приемку станка проводить согласно приложе-
нию 2 и акту приемки (руководство по эксплуатации станка
1П365).
27
I
ю
Рис. 11. Размещение пневмооборудования:
Позиция по рис 11. Наименование Коли- чество Позиция по рис. 11 Наименование Коли- чество
1 2 3 4 5 6 Муфта цилиндра (входит в цилиндр) Ппевмоцилиндр 7020-0026 Пневмораспределитель 12-21 ГОСТ 18467—73 Патрон пневматический ПЗК-315 0 8 Влагоотделитель БВ41-13 Реле давления 21 ГОСТ 19486—74 1 1 1 1 1 1 7 8 9 10 Манометр 0 60 ГОСТ 8625—77 Пневмоклапан редукционный ПКР 12-12 ГОСТ 18468-79 Маслораспылитель В44-13 Эксцентриковое устройство 1 1 1
11. СВЕДЕНИЯ О КОНСЕРВАЦИИ
Токарно-револьверный станок 1М365 №-----------подвергнут
консервации согласно техническим условиям
Дата консервации------------- 19---г.
Применяемое средство защиты — масло НГ 203А ГОСТ
12328—77.
Категория условий хранения С по ГОСТ 9.014—78.
Срок защиты без переконсервации — 3 г.
Консервацию произвел
Изделие после консервации принял
12. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
13.1. Общее натяжение ремней главного электродвигателя в
эксплуатации периодически контролируйте и регулируйте. Величина
общего натяжения ремней равна 342...490 N.
13.2. Для регулирования переднего подшипника 4 шпинделя
(рис. 12) выверните винты 5 справа, ослабьте стопорный винт гайки
3 и подтяните этой гайкой внутреннее кольцо подшипника до необ-
ходимого зазора 0,010...0,015 mm. Затем подожмите винты 5 и за-
стопорьте гайку 3. При регулировании задних подшипников 2 под-
шлифуйте кольцо 1, разобрав заднюю опору шпинделя.
Рис. 12. Схема регулирования подшипников шпинделя
291
ПРИЛОЖЕНИЕ 1
МАТЕРИАЛЫ ПО ЗАПАСНЫМ ЧАСТЯМ 1 М365.00.00.00 РЭ1
Подшипники
Обозначение подшипника Наименование Габаритные размеры, mm Узел Позиция на рис. 1 Количе- ство под- шипников
d D л
8116 Подшипники шарико- вые упорные однорядные 80 105 19 Револьверный суппорт 1 1
8107 35 52 12 2 2
942/35 Подшипник роликовый игольчатый 35 43 25 3 1
8105 Подшипники шарико- вые упорные однорядные 25 42 И 4 2
8110 50 70 14 5 1
941/25 Подшипник роликовый игольчатый 25 32 16 6 1
Перечень запасных деталей
Наименование детали Обозначение Количе- ство на станок Материал
Диск внутренний (рис. 2) 65.21.05 25 Сталь 65Г
Диск наружный (рис. 3) 65.21.06 30
Втулка (рис. 4) 65.50.64-4 2 Бр.05Ц5С5 Сталь 45
Муфта (рис. 5) 65.50.66 4 Сталь 40ХН
Муфта (рис. 6) 65.50.69 2
Гайка (рис. 7) 65.60.15-1 1 Бр. 05Ц5С5
Гайка (рис. 8) 65.60.16-1 1
Винт (рис. 9) 65.60.31-2 1 Сталь А 40Г
Фиксатор (рис. 10) РГ 16.011 1 Сталь 12ХНЗА
30
Рис. 2. Диск внутренний 65.21.05:
А-ПУ-0-1,6 ГОСТ 19904-74
1. Материал — лист -----------------------
4-65Г ГОСТ 1542—71
2. HRC 43...48
3. *Размер для справок
4. Покрытие — Хим. Оке. прм
5. Масса 0,11 kg
31
Рис. 3. Диск наружный 65.21.06:
, „ А-ПУ-0-1,6 ГОСТ 19904-74
1. Материал — лист -------------------------
4-65Г ГОСТ 1542—71
2. HRC 43...48
3. *Размер для справок
4. Покрытие — Хим. Оке. прм
5. Масса 0,089 kg
32
Рис. 5. Муфта 65.50.66:
1. Материал — сталь 40ХН ГОСТ 4543—71
2. Н14; Ы4; ±—
2
3. Биение поверхности Б относительно Е не более 0,02 mm
4. Биение поверхности Г и Д относительно Е не более
0.05 mm
5. Покрытие — Хим. Оке. прм
6. Масса 0,43 kg
II —развертка по 0 74_о,8’> С — 1 У’450 две фаски
34
60°
Рис. 6. Муфта 65.50.69:
1. Материал — сталь 40ХН ГОСТ 4543—71
2. Т.в.ч. HRC 50...52 кроме шлицев
3. Н14; Ы4; ± —
2
4. Покрытие — Хим. Оке. прм
5. Масса 0,40 kg
II — развертка 0 74 —0,8' С ~ 1 Х^5° две фаски
35
35*0,2
Рис. 7. Гайка 65.60.15-1:
1. Материал — Бр.05Ц5С5 ГОСТ 613-79
2. Обработку по размеру в квадратных скобках производить совместно
с деталью 65.60.16-1, выдержав расстояние 17+0.1
3. Плоскость В должна быть параллельна поверхности Д, допуск
0,02 mm
4. Поверхность Е должна быть параллельна поверхности В, допуск
0.02 mm и перпендикулярна поверхности Б, допуск 0,02 mm
5. Плоскость Г должна быть параллельна плоскости Б, допуск 0,03 mm
6. Подгоняйте при сборке
7. Масса 0,7 kg
8. Г —8X45° две фаски
9. С — 3)<45О — две фаски
10. tn — 1 Х45° — шесть фасок
2,5/
11. К — V — шабрить
36
Рис. 8. Гайка 65.60.16-1:
1. Материал — Бр.05Ц5С5 ГОСТ 613—79
2. Обработку по размеру в квадратных скобках про-
изводите совместно с деталью 65.G0.15-l» выдержав рас-
стояние 17+0,1
3. Ы4; +—
2
4. Поверхность А должна быть параллельна Б, до-
пуск 0,02 mm
5. Подгоните при сборке
6. Масса 0,37 kg
7. 6 — 1 у/ 45° по контуру
2.5/
8. Е — V — шабрить
37
Рис. 9. Винт
1. Материал — сталь А40Г ГОСТ 1414—75
2. Н14; Ы4; ±—
2
3. Биение поверхности Б н В относительно Г и Д не более
0,05 tnm
4. Непараллельность поверхностей Ж, 3, И относительно Е
не более 0,05 mm на длине паза
5. Шпоночные пазы должны быть симметричны относительно
65.60.31-2:
плоскости, проходящей через ось винта. Несимметричность не
более 0,05 mm
6. Допустимое отклонение овальности среднего диаметра
резьбы 0 25,5 не более 0,015 mm
7. Наибольшая накопленная ошибка шага на всей длина
винта не более 0,09 mm
8. Покрытие — Хим. Оке. прм
9. Масса 4 kg
Рис. 10. Фиксатор РГ 16.011:
1. Материал — сталь 12ХНЗА ГОСТ 4543—71
2. Цементировать h 0,8...1,2; HRC 58...62
3. Ы4; ±—; А—1у45° две фаски
2
4. Покрытие — Хим. Оке. прм
5. Масса 0,013 kg
ПРИЛОЖЕНИЕ 2
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ 1М365.00.00.00 РЭ2
3аводской №______________________
Класс точности___________________
Результаты испытаний
1. Норма шума
Что проверяется Метод проверки Условия допускаемые приемки фактические Примечание
Корректиро- ванный уровень звуковой мощно- сти LpA, dBA Согласно стандарту на технические нормы шума LpA не должно превышать 102 dBA Проверяется выборочно (каждый 100-ый станок)
2. Электрооборудование
Электрошкаф (панель)
Предприятие-изготовитель ____________________________________________
Заводской номер _____________________________________________________
Питающая сеть:
напряжение V; род тока; частота Hz
Цепи управления:
напряжение V; род тока
напряжение V; род тока
напряжение V; род тока,
Местное освещение: напряжение V.
Номинальный ток (сумма номинальных токов, одновременно работающих элек--
, тродвигателей)А
Номинальный ток защитного аппарата (предохранителей, автоматического вы-
ключателя) в пункте питания электроэнергией А
Электрооборудование выполнено по следующим документам:
принципиальная схема —---------------------------------------------
схема соединения шкафа управления_____________________________
схема соединения изделия _____________________________________
Электродвигатели
Обозначение по схеме Назначение Тип Мощ- ность, k\V Поминальный ток, А Ток, А
холостой ход нагрузка
— При ненагруженном изделии
— При максимальной нагрузке
Испытание повышенным напряжением промышленной частоты проведено на
•напряжение V
Сопротивление изоляции проводов относительно земли М2 Сопротивление изоляции проводов относительно земли М2
Силовые цепи Цепи управления
Электрическое сопротивление между винтом заземления и металлическими
частями, которые могут оказаться под напряжением 42 V и выше, не превышает
0,1 £2.
'Выводы. Испытания показали, что электродвигатели, аппараты, приборы,
монтаж электрооборудования, соответствуют требованиям к электрооборудова-
*.ти£ю, приведенным в технических условиях на изделие.
3. Испытание изделия на холостом ходу и под нагрузкой согласно техниче-
ским условиям.
4. Принадлежности и приспособления к изделию. Изделие укомплектовано
согласно комплекту поставки.
5. Дополнительные замечания________________________________________
6. Общее заключение по испытанию изделия.
На основании осмотра и проведенных испытаний станок признан годным к
эксплуатации.
Станок соответствует требованиям ГОСТ 7599—73 и техническим условиям
