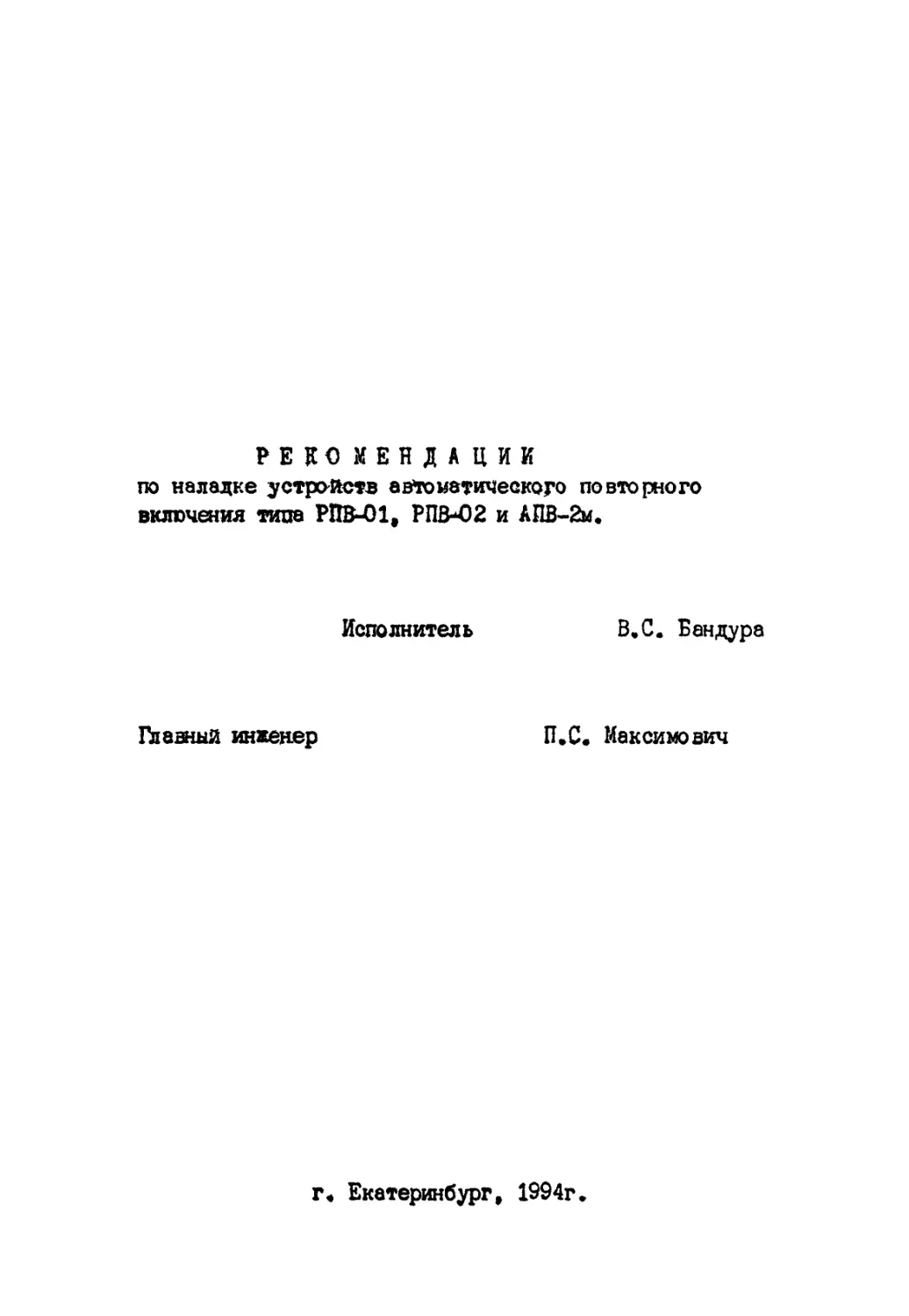

РЕКОМЕНДАЦИЙ
по наладке устройств автоматического повторного
включения типа PIIB-01, РП&-02 и АПВ-2м.
Исполнитель В,С. Бандура
Главный инженер П.С. Максимович
г« Екатеринбург, 1994г.

ВВЕДЕН ЙЕ
Рекомендации составлены на основании заводской документации
к опыте наладочных работ. Объём проверки устройств определён
протоколами формы ПР-ЗОа и ПР-100, составленными с учётом
"Правил технического обслуживания устройств РЗА..."

1.НАЗИАЧЕНШ.
Реле повторного включения типов РПВ-01, РПВ-02 и ЛПВ-2м
предназначены длл применения в схемах автоматического
трёхфазного повторного включения и обеспечивают одиократное(РПВ-01)
ж двухкратное (?ПЗ*02 и АПВ~2и) повторное включение.
Реле типа РП8-01 и РПВ-02 предназначена для роботы на
постоянном или выпрямленном оперативном токе напряжением
110 или 220В.
Реле типа АПВ-2м предназначено для работы на переменном
оперативной напряжении величиной 110 или 22Q3.
Реле типе РПВ-01 и РПВ-02 имеют по два поддиапазоне регу-
ягрозки уставок на позторное включение ( I I ; t 2) и на переход
з хгт&янхе готовности ( £гот,)* а реле типе АПЗ-2м - один
(см# таблЛ).
Таблица 1.
Параметр
I сек.
\'£i"
&tlyC7.
и
А Г2уст.
Г гот.
Тип реле
РПВ-01 ~] РПВ-02
1
1 0,5,5,0
0,25
-
-
15;30
Поддиапазоны
П
! i,ofio
| 0,5
•
-
80;60
1
0,5г5,0
0,25
15460
2,5
30;60
II
1,0*10
| 0,5
: lOfioo
5,0
60; 120
1
i
; АПЗ-2м
10,32^0,64
0,32
0,С4;1,28;
о!12;16.24
20,48:40,81
81192'
-
1*422
(20,48)
Г1» t 2 • издержки времени на повторное включение,
A tl(2)ycT, - ступень дискретного регулирования уставки.
Погрешность выдержек времени для. реле типа РПВ-01 и РПВ-02
не более +15о£ на уставках от 0,5 до 1,5с и -10% на уставках^2с.
Погрешность выдержек времени длл реле типа АПВ-2м не более -3/£
при номинальной частоте напряжения питания (выдержка времени
обратно прошрционвльнв частоте)»

3 реле типа РПВ-01 и РПВ-02 имеется возможность плавного
увеличения всех выдержек времени до 1,65£ном.
2.Л0ГЙКА РАБОТЫ РЕЛЕ.
2.1. РПВ-01 и РПВ-02.
Реле улраачяются следующими сигьалами: пуска, блокировки (каждого
цикла независимо для РПВ-02) и разрешения подготовки.
Набор времени готовности производится только при наличии
сигнале разрешения подготовки и отсутствии сигналов пуска и
блокировки.
Если a процессе набора выдержки времени сигнал разрешения
подготовки исчезнет, набранная вьцержка сбрасывается.
Зыдоркка времени готовности тек же сбрасывается при появлении
сигнале блокировки и срабатывании реле на повторное включение
(э каждом цикле независимо, для РПВ-02). После набора времени
готовности, сигнал разрешения подготовки может быть снят,
щг. этом реле остаётся в состоянии готовности к срабатыванию
на псзтсрнсс включение.
Реле срабатывает с веданной выдержкой времени при наличии
в течение указанного времени сигнала пуска и отсутствии сигнала
блокировки.
Если з процессе набора времени t К Г 2 ) сигнал пуска
исчезнет, или появится, сигнал блокировки (даже кратковременно),
тс видеркка времени будет сброшена.
2.2. АПЗ-2к.
Реле уг.раглдется сигналами пуска и блокировки.
Кьбср зрекени готовности происходит при размыкании цепи пуска
(г-*гзег:скуо от наличия сигнала блокировки) и сбрасывается при
её замыкании.
Сребатызание реле на повторное включение происходит при
тех асе условиях, что и для реле типа РПВ. В реле предусмотрена воз
ложность г:-зода любого из циклов независимо.
3. НАЛАДКА РЕЛЕ.
с. 1. Зкешяии и внутренний осмотры.
При внешнем осготре проверяется отсутствие механических
повреждений, качество покрытий, комплектность постввки.
При внутреннем осмотре проверяется качество паек, крепление плат
у. небесного монтажа, затяжка винтовых соединений.

3.2 Измерение соп(*>типления изоляции.
Измерение сопротивления изоляция следует производить мегаоммет(*>м
на 1000В в полной схеме управления выключателем.
3.3. Выставление уставок.
3.3.1. Реле РП0-ОКРПВ-О2).
3«бор поддиапазоне уставок осуществляется с помощью neperлючателл
в утопленном положении - поддиапазон I,
в отжатом - поддиапазон Д.
Время подготовки зависит от положения переключателя ,ДО( £В11)~
от&ътлс) положению (шлиц горизонтально <g))t соответствует большее
время.
Уставке по времени срабатывания tut 2) определяется следу-
tmpm формулами:
поддиапазон I 11-0,5 * -С^.— t 2 «5 + ^-S—
2 , 2
поддиапазон П 61*1 +£© , t 2 «10 -*ST©
где^@ - сумке цк£р У переключателей, находящихся з отжатом
положении (шлиц горизонтально).
3.3.2. Реле АПВ-2а.
Уставка 1 цикла определяется как сумма двух несовпадающих значений
не лицевой плате. При выборе одинаковых значений они не суммируются
и выдержке времени равна установленному значению. Во всех случаях
должны быть установлены оба винта.
Уставка П цикла соответствует значению на лицевой илате, против
установленного в*/нта.
3*4. Проверка ^епей питания,
3.4.1. Реле РПВ-01 (РПВ-02).
Не клейки реле ХТ:ЗСплюсИ) и XT:21("минус") через миллиамперметр
асдвть напряжение питания, равное номинальному. Потребляемый ток
должен быть в пределах 22 - ЭОмА. Измерить напряжения в контрольных
точках XP2wXP6 относительно ХР1. Напряжения должны быть +9В и -22В
соответственно, с точностью - 15^.
Измерения производить вольтметром с внутренним сопротивлением
не менее ЮкОм/В.

3.4 .2. Реле АПВ - 2м.
При напряжении питания 100В на плате 2 должны быть соединены
лепестки 19,21,23,24, а при напряжении 220В - 18,20,22,24.
Объединить клеммы реле 7,8,9,10, а на клеммы 4,5 через
миллиамперметр переменного тока подать номинальное напряжение.
Потребляемый тш, по данным завода^изготовителя, долкен быть
в пределах 22-35 мА при напряжении питан ия~100Вм5<,г68мА при 230В.
3.5. Про верка временных параметре.
3.5.1. Реле POsloi (РПВ-02).
Объединить кле.чмы реле ХТ:3 и XT:9. Подать номинальное напряжение.
Замкнуть цепь реле K13(KL5) (подеть "минус" на зажим ХТ:7)
88 зремл равное 0,9 £гот. - 1с. Замкнуть цепь реле KL2, т.е.
осутеетзлть п^,ск устройства. Выходное реле KL1 сработать не должно.
Замкнуть цепь реле KL3 (KL5) на время 1,1 £гот.+1С.
Осуществить пуск устройства. Выходное реле должно сработать с
«аданной зыдержкой времени.
Если задержка времени выходит зв допустимые пределы,
необходима произвести подрегулировку этой выдержки резистором Е23(Р34).
Следует побить, что при регулировке указанными резисторами
Юкенлются все задержки времени ( troT., Г1, Г2), поэтому после
регулировки любой из них, следует повторно проверить и остальные.
Проверить действие реле при напряжении питания равном 0,8Ином.
8.5.2, Реле АПВ-2м.
При пгоупрье времени X цикла рекомендуется вывести из действия
S 1$:кл к наоборот, путём установки соответствующего винта на
ююеэоП плате.
Кгзду клеммами реле 8-9 включить коит*шти ключа пускающего
секундомер ("цепь реле" при использовании миллисекундомера).
Сбъедкккть клеммы 7,9,10 реле, а ключ пуска секундомера включить.
Глздать номинальное напряжение питвния. Разомкнуть ключ
цуска секундомере на 17С, а затем замкнуть. Выходное реле не
Хэяжно сработать.
При глпзмькании ключа пуска секундомера на 23с., с
последует* его замм;аниек, выходное реле должно сработать с заданной
шдержкой промели, отсчитываемой с момента аамнкония ключа*
Определить время замкнутого состояния контактов выходного реле.
Ир* проверке времени резервирования ерабатнвания, необходимо
ДОуть пинты из гнезда уставок (для 1 цикла достаточно тшуть
*ДО винт).

Время резервирования 1 цикла 41 +tl с,
где 11 - время против оставшегося винта. Время резервирования
П цикла - 82с.
Проверить действие реле при напряжении 0,8Ином.
3.6. Проверить логику работы реле согласно описания (п.2).
У реле АЛВ-2м проверить взаимодействие меж»у контактами положения
выключателя (клеммы 8-9) и контактами готовности привода (клеммы 9-10).
Для проверки действия реле, включённого по схеме, не учитывающей
готовность привода, необходимо клемму 7 реле соединить с клеммой 9.
В этом случае время срабатывания реле не зависит от времени
замыкания клемм 9-10, необходимо только, чтобы цепь была замкнуто
до истечения цикла.
При работе реле с учётом готовности привода, клемму 7 реле
необходимо соединить с клеммой 10. В этом случае зремя цикла
отсчитываете* с момента замыкания обеих цепей: 8-9 и 9-10.
Проверить, что при замыкании клеш 5-6 реле не работает
прл замыкании цепей пуска, а при размыкании цепи блокировки (кл.5-6)
и наличии пуска, срабатывает с заданным временем. Времени на
подготовку не требуется.
Проверить действие реле от кнопки "Проверка" (кнопка замыкает
цепь между клеммами 8-9, клеммы 7-9-10 должны быть замкнуты).
Измерять время при проверке от кнопки, можно с помощью секундомера
типа ПВ~53Ь подключённого к соответствукядик гнёздам на лицевой
плате реле, *'рк нажатии на кнопку должен гореть светодиод
"Проверка", гаснущий на 0,6С при срабатывании выходного реле.
3.7. Проверить ток удерживания и правильность включения удержива-
сцей обмотки выходного реле (реле РПВ-0К02), клеммы ХТ:3-ХТ:17).
Ток удерживания проверяется после срабатывания реле по рабочей
Обмотке, источник тока удерживания должен быть изолирован от
бемди, если основная цепь запитана от аккумуляторной батареи.
3.8. Проверить взаимодействие реле с устройствами РЗА, и действие
устройства на повторное включение выключателя.

+96
D/.2
KLb
KL2
KL1*
Jt>l
HI
C3
Л0
&?
JOB J
/3
-II r>
V02
Ы
jU.f
iff
DAS
HI
Of
Щ
I /?2./
6АП6
10
/i
**
"4s
-ез
fifO Г
-£*
VPi'
+5в
В
D$<5
,VP6
XT:f
\ 'XT:/'
%T:1'S
*ЛЗ
^П '/3±^
VZ>/0 TVZ)/2
Vi?/6l
-225
unuj
\Jto&
\ггов
кол
—
J ,j
fir"' '
flf/
In
Ят/. Суема реле типа Pf№'0f
[Trj
•
3
s
7
r
//
Ur
\f?
Vs
1 *'
_ цепь 1
выходной контакт
u+"питa/ic/#
/?</£* J/76
Разрешение nofaoTodti/ 1
\ОбШря Mjetftia cuvta/?o6 1
\3ctnj»em j/7/з
\6(e/t6jut</#/??t//>0J##'M шг\
/fc Ьмючение Ьыкмиагеля \
&ь#одной Kowna/csn
~-^!и/тан(/я |
