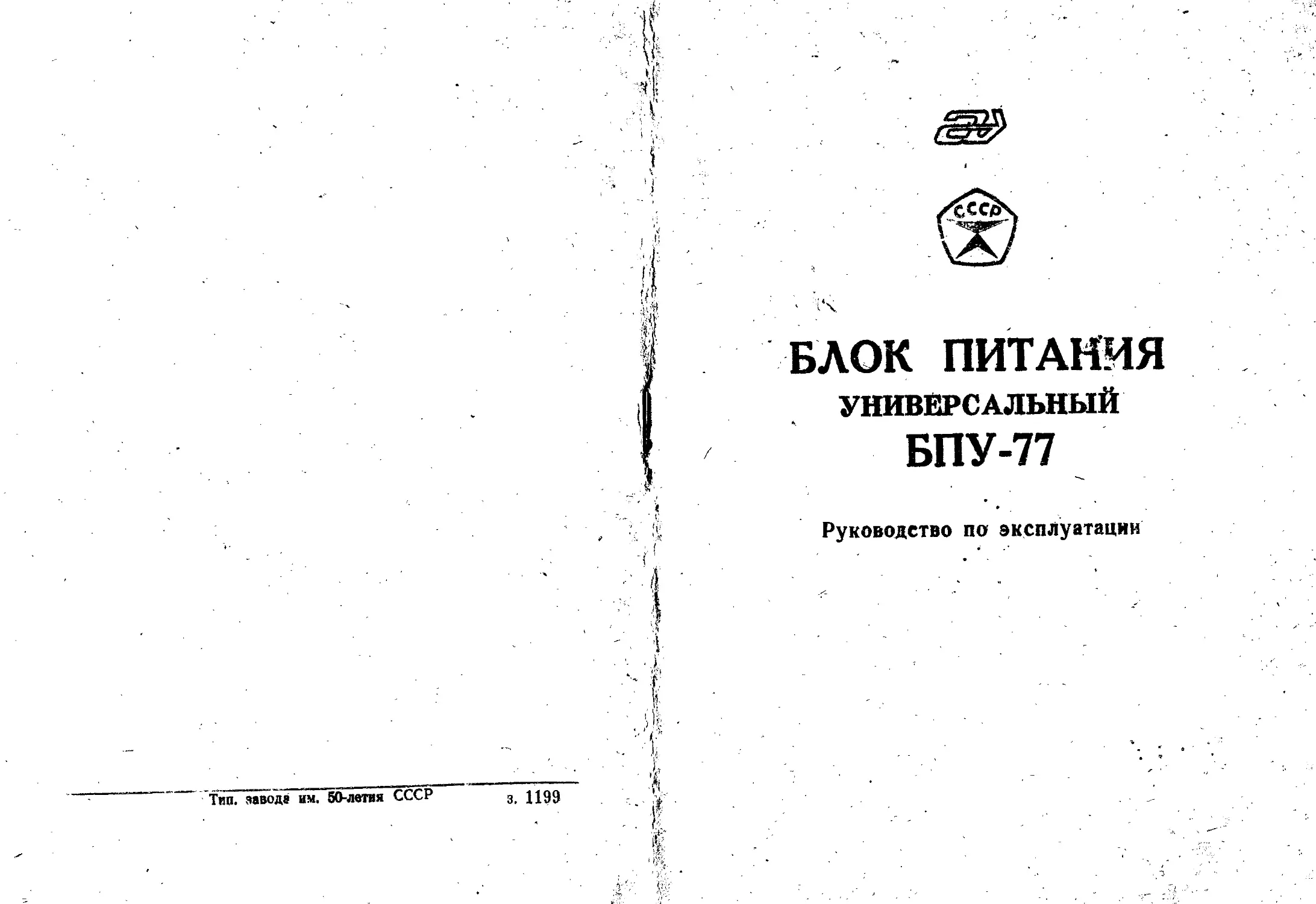

Тип. заводе им. 50-летия СССР
з. 1199
БЛОК ПИТАНИЯ
УНИВЕРСАЛЬНЫЙ
БПУ-77
Руководство по эксплуатации
1. ВНИМАНИЕ!
При покупке блока убедитесь в том, что в гарантийном и
в отрывном талонах поставлены штамп магазина, разборчи-
вая подпись или штамп продавца и дата продажи.
Помните, что при утере гарантийного талона Вы лишае-
тесь права на гарантийный ремонт.
Проверьте сохранность пломбы на блоке и его комплект-
ность.
Прежде чем включить блок в сеть, внимательно озна-
комьтесь с настоящим руководством по эксплуатации.
2. КОМПЛЕКТ ПОСТАВКОЙ
В комплект поставки входит:
а) блок питания универсальный БПУ-77, шт. — 1
б) предохранитель ПМ-0,25, шт. — 2
в) предохранитель ПМ-0,5, шт. — 2
г) предохранитель ПМ-1,0, шт. — 2
д) гнездо ГС, шт. — 1
е) руководство по эксплуатации, шт. — 1
3. ТРЕБОВАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
3. 1. Будьте осторожны — в блоке имеется опасное для
жизни напряжение 220 В! f
Во избежание несчастных случаев категорически запре-
щается включать его в сеть при снятой крышке.
3. 2. Перед заменой предохранителя не забудьте вынуть
вилку из розетки электросети.
Не применяйте самодельные предохранители это может
привести к выходу из строя блока.
4. КРАТКОЕ ОПИСАНИЕ БЛОКА
4. 1. Блок предназначен для электропитания от сети rie-
ременного тока напряжением 127/220В низковольтных быто-
вых приборов постоянного тока. .
Блок обеспечивает выходные напряжения:
а) стабилизированное 9В;
б) стабилизированное 12В;
в) нестабилизированное 10-24В.
Стабилизированное напряжение 9 и 12 В предназначены
для питания в домашних условиях (взамен сухих элементов,
аккумуляторов) переносных радиоприемников, магнитофо-
нов и другой аппаратуры.
Нестабилизированное напряжение (в дальнейшем, обозна-
чается Т-А) предназначено для питания переносных телеви-
зионных приемников с током потребления до 0,4 А (напри-
мер, «Электроника-11»),. а также для заряда аккумулятор-
ной батареи 10НКГ-1.5-Э11. 1
- Для получения на выходе блока одного из напряжений
необходимо нажать кнопку с соответствующей надписью.
4. 2. Внешний вид блока показан на рис. I. .
4. 3. Основные технические данные . блока указаны в таб-
лице.
' J Наименование параметра, ! единица измерения | ' Нормы
Выход 9В I ' Выход 1 . _12В | Выход I Т-А
1. Номинадыюе (сетевое) напряже- 187 127 127
ние питания блока, В 220 220 220
2. Максимально допустимое огкло-
нения поминального напряжения,' % d- 10 ± 10 £ 10
3. Выходное напряжение, В, при J.
гоке нагрузки:
' 200 мА 12±4,2 не более
300 мА 17,0
400 мА не менее 10,8
4. Эффективное напряжение пуль- сации выходного напряжения,. мВ, не более 50 120 1500
5. Максимально допустимый ток
нагрузки, мА, не более 300 200 400
6. Потребляемая мощность, Вт, не более 8.5 6,5 ' 9,6 ’
4. 4. Габаритные размеры блока не более 60х85х 165 мм.
4. 5. Масса блока не более 1 кг..
Рис. 1. Внешний вид блока.
1—держатель предохранителя,
2—.кнопка выходного напряжения,
3 — сигнальная лампочка,
4 — сетевой шиур с вилкой,
5 — шнур выходного напряжения со штеккером.
5, ПОРЯДОК РАБОТЫ
5. 1. Перед началом работы с блоком необходимо поста-
вить переключатель напряжения сети в положение, соответ:
ствующее напряжению сети в Вашем помещении.
В качестве переключателя используется держатель пре-
дохранителя с надписями «220», «ПО», «127» (см. рис. 1).
Совмещенное положение надписи, например, «220» с мет-
кой (белая риска) соответствует напряжению сети 220В.
Блок выпускается с установленным на заводе переключа-
телем в положении 220В.
Для установки напряжения питания 127В, необходимо на-
жать на держатель предохранителя, повернуть его в сторону
и вынуть из гнезда. Вставить предохранитель 0,5А (0,25А
для напряжения сети 220В) в держатель, держатель в гнездо -
до упора и повернуть до совмещения надписи «127»'с риской.
5. 2. Предохранитель 1,0А находится в нижней части бло-
ка в отсеке под крышкой «ПРЕДОХРАНИТЕЛЬ 1,0А».
Для замены предохранителя необходимо выдвинуть в сто-
рону крышку отсека и заменить предохранитель.
5- 3. Перед включением в сеть кнопки выходных напря-
жений «9В», «12В», «Т-А» должны быть в неутепленном по-
ложении (выключены/. '
5.4. Сначала необходимо запомнить работу кнопки вы-
ходного напряжения. Кнопка имеет два положения:
а) неутепленное (выступает над корпусом блока) — «ВЫ-
КЛЮЧЕНО»;
б) утопленное — «ВКЛЮЧЕНО».
Для включения требуемого выходного напряжения, на-
пример 12В, необходимо нажать кнопку «12В» вниз до упора
(фиксации). .
Для "выключения необходимо слегка нажать на любую
другую кнопку.
ВНИМАНИЕ! НАЖИМАТЬ НА КНОПКУ НЕОБХОДИ-
МО ТОЛЬКО ПРИ ОТКЛЮЧЕННОМ ОТ ЭЛЕКТРИЧЕ-
СКОЙ СЕТИ БЛОКЕ!
5. 5. Порядок включения блока должен быть следующим.
Подсоединить шнур выходного напряжения блока к аппа-
ратуре (телевизор, радиоприемник, магнитофон, аккумуля-
торная батарея).
Нажать кнопку требуемого выходного напряжения, а аа-
тем включить блок в электрическую сеть. При включении
блока в сеть горит сигнальная лампочка.
5. 6. Для включения блока необходимо отключить его
от электрической сети. Затем отключить от аппаратуры и вы-
ключить кнопку выходного напряжения.
5. 7. Если в вашей аппаратуре нет специального гнезда
для подключения внешнего источника питания или гнездо не
подходит для подключения блока, то в комплекте блока
имеется гнездо ГС.
Для подключения гнезда ГС необходимо подпаять «плюс»
Вашей аппаратуры к лепестку центрального (круглого) кон-
такта гнезда, а «минус» к лепестку пружинного контакта
(в виде пластины), .
Гнездо ГС затем следует обмотать изоляционной лентой,
/При данном способе питания аппаратуры внутренний ис-
точник питания (сухие элементы, аккумуляторы) следует
вынуть из аппаратуры. • '
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
6. 1 Блок соответствует утвержденному образцу и удов-
летворяет трббовайия технических условий.
6. .2. Гарантийный срок на блок исчисляется в течение 18
месяцев со дня продажи.
При отсутствии в гарантийном талоне отметки торгующей
организации, срок исчисляется со дня выпуска блока заводом.
Без предъявления гарантийного талона и при нарушении
сохранности пломбы на блоке претензии к качеству работы не
принимаются и гарантийный ремонт не производится.
ч 6. 3. В случае неисправной работы, блока владелец имеет
право на его бесплатный ремонт в период гарантийного срока.
6. 4. Техническое обслуживание и ремонт блока произво-
дятся ремонтным предприятием, обслуживающим район, в ко-
тором’проживает владелец.
Информацию о мастерских, производящих гарантийный
ремонт, можно получить в ближайшем радиомагазине.^*
Заключение ремонтного предприятия о необходимости ре-
монта блока в ремонтном предприятии является обязатель-
ным для владельца и в случае невыполнения бесплатный ре-
монт не производится.
• ° п мен а осуществляется через торговую сеть только по за-
ключению ремонтного предприятия в соответствии с действу-
ющими правилами обмена.
Приложение 1
Обязательное
ГАРАНТИЙНЫЙ ТАЛОН
Александровский завод имени-50-летия СССР
Цена 15 руб.
ГАРАНТИЙНЫМ ТАЛОН
Блок питания универсальней БПУ-77
Дата выпуска
Адрес 'для предъявления претензий к качеству;
601600, т. Александров, Владимирской области,
Александровский завод имени 50-летия СССР
Представитель ОТК завода-изготовителя
(подпись и штамп ОТК)
> Заполняется в магазине
Дата продажи _________-----------------:-----_____
Продавец ------'------------;------------
(подпись разборчиво или штамп]
Штамп магазина
Йрийожение 2
Обязательное
Действителен по заполнении
Александровский завод имени 50-летия СССР
город Александров
ОТРЫВНОЙ ТАЛОН
НА ПЕРВЫЙ ГАРАНТИЙНЫЙ РЕМОНТ
В ТЕЧЕНИЕ ПЕРВОГО ГОДА ГАРАНТИИ
Блок питания универсальный БПУ-77
Дата выпусь
Представитель ОТК завода
(подпись и штамп)"
Корешок отрывного талона на первый гарантийный
ремонт в течение первого года гарантии
ЛИНИЯ ОТРЕЗА
Дата продажи _____________________________—
(число, месяц, год]
Продавец--------------------------:-------:---
[подпись]
Штамп магазина
Линия отреза
Заполняется торговым Зфрл^ется заводом-
предприятием ^изготовителем
Приложение »2
(оборотная сторона)
Действителен по заполнении
Регистрационный номер блока------------
*
Содержание ремонта. Наименование и но-
мер по схеме замененной детали или узла.
Место и характер дефектов монтажа, сборки
и настройки:
Дата ремонта -------:-----.— --------------
(число, месяц, год)
Подпись лица, производившего ремонт--------
Подпись владельца блока
подтверждающего ремонт---------------------
Штамп ремонтного предприятия
Заполняется ремонтным предприятием
Приложение 3
Обязательное
Действителен по заполнений
Александровский завод имени 50*летия СССР
город Александров
ОТРЫВНОЙ ТАЛОН
НА ГАРАНТИЙНЫЙ РЕМОНТ
Корешок отрывного талона на гарантийный ремонт
О)
о
к
®
X
S
Блок питайия универсальный БПУ-77
№ /5W/ Дата выпуска
«имя*
Представитель ОТК завода JL
(подпись и штамп)
Дата продажи .
(число, месяц, год)
Продавец
^подпись)
Штамп магазина
, Линия отреза
S
о
п
я
»
а»
i
СО
3
3
0
р
(X
S
X
X
§
й
св
сп
3
5
S
х
о
2
су
К
и
0
О>-
CL
К
S
с
Оборот приложения 3
Действителен по заполнении
Регистрационный номер блока------—-------
Порядковый номер ремонта
Содержание ремонта. Наименование, и номер
по схеме замененной детали или узла. Место и
характер дефектов монтажа, сборки и на-
стройки:
•Дата ремонта __________:--------------------
(число, месяц, год)
Подпись лица, производившего ремонт-------—
Подпись владельца блока, подтверждающая
ремонт —.---------------------------—
Штамп ремонтного предприятия
с указанием города
Заполняется ремонтным предприятием
ы-ш
. иоколеока
тмнзисша кт-пзл
Условные овознмения
4SJ- o,^8nt^^-o,s6m -f3zt~/h
Conpomu6eem:Ri,R2,^ -ВШИНМГ
-70
цвшебка
тмнзисша/ав07л
*ОлПЯЗ
Рис. 2. Схема электрическая принципиальная блока
питания универсального БПУ-77.
