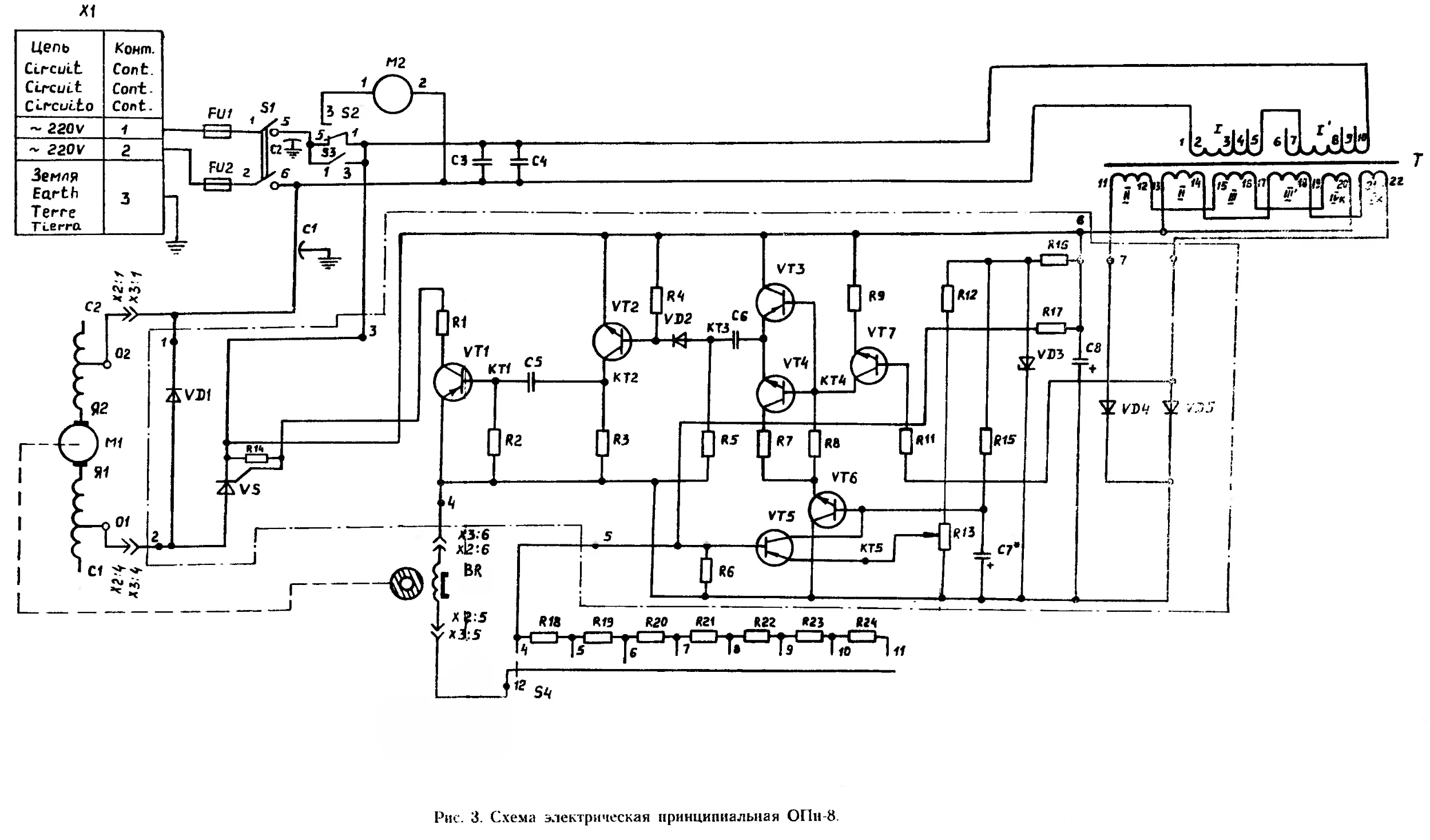

Рис. 3. Схема электрическая принципиальная ОПи-8.
R9
VT7
K15
--C7
R5* подбирают при регулирования.
Поз. Обозначе- ние	Наименование	Кол.	Примечание	Поз. обозначе- ние	Наименование	Кол.	Примечание
	Датчик обратной связи
BR	ШХ5.764.002			SI, S2	Тумблер ТЗ АГ0.360.407 ТУ	2
Cl, С2	Конденсатор КБП-Ф-500/220В-20А- -0,047 мкФ ±20% ГОСТ 6760-76	2		S3	Микропереключатель МП-10 ОЮО.ЗМ.007ТУ	1
23, С4	Конденсатор	2	Входят в комплект электродвигателя Ml	S4	Переключатель ПГК-11П1Н-А АГ0.3601204 ТУ	1
С5. С6	Конденсатор МБМ-160В-0.5 мкФ ± ±10% ГОСТ 23232-78	2		Т	Трансформатор ТПП214-127/220-50 0100.470.001 ТУ дополнение 1	1
27. С8	Конденсатор K50-6-I-16B-100 мкФ±			VD1	Диод ЮД209А TP3.362I088 ТУ
	±10% ОЖО.464.031 ТУ	2				1
FU1, FU2	Вставка плавкая ВПБ6-37 ОЮО.481.021 ТУ	2		VD2	Диод КШЮ2А ТТ3.362Ю83 ТУ	1
Ml	Электродвигатель УЛ-061, УХЛ4, 1М3681, 180Вт, ~ 220/—220 В,			VD3	Стабилитрон Д814А1
	8000 об/мин, правого вращения ТУ16-513.175 75	1		VD4, VD5	аА0.3361202 ТУ Диод Д226Д ЩБ3.36Е.002 ТУ-1	1
М2	Двигатель ДСМ, 0.2-П-220 У2					2
	ТУ16-512.309-78	1		VT1	Транзистор 2Т208К ЮР3.365.О35 ТУ	1
	Резисторы МЛТ ГОСТ 7113-77 Резисторы СП5-3 ОЖО.468.506 ТУ			VT2	Транзистор КТ315Б ЖК3.365.200 ТУ	1
R1	МЛТ-0,25-10 Ом ±10%	1		VT3	Транзистор КТ203Б ЩЫ0.336.001 ТУ	1
R2	МЛТ-0,25-430 Ом ±10%	1
R3	МЛТ-0,25-1 кОм ±10%	1		VT4	Транзистор КТ315Б ЖК3.365.200 ТУ	1
R4	МЛТ-0,25-10 кОм ±10%	1
R5*	МЛТ-0,25-27 кОм ±5%	1	Подбор МЛТ-0,25-30 кОм ±10%	VT5	Транзистор КТ203Б ЩЫ0.336.001 ТУ	1
			ИЛИ
			МЛТ-0,25-24 кОм ±10%	VT6, VT7	Транзистор КТ315Б ЖК3.365.200 ТУ	2
R6	МЛТ-0,25-1 кОм ±10%	1
R7	МЛТ-0,25-75 Ом ±5%	1		VS	Тиристор триодный КУ202Н	1
R8	МЛТ-0,25-3 кОм ±5%	1			УЖЗ.ЗЙ2.034 ТУ
R9	МЛТ-0,25-5! Ом ±10%	1		XI	Вилка ВШ-20-01-10/16-220
R11	МЛТ-0,25-3 кОм ±5%	1			ГОСТ 7396-76	1
R12	МЛТ-0,25-560 Ом ±10%	1		Х2	Вилка РШ2Н-1-18 ОЮ0.364.002 ТУ	1
R13	С115-3-1 Вт-100 Ом ±10%	1
R14	МЛТ-0,25-51 Ом ±10%	1	1	ХЗ	Розетке РГ1Н-1-3 ОЮ0.364.002 ТУ	1
R15	МЛТ-0,25-560 кОм ±10%	1
RIG	МЛТ-1-160 Ом ±5%	1
R17	МЛТ-0,25-75 кОм ±5%	1
R18...R24	МЛТ-0.25-3 кОм ±5%	7
