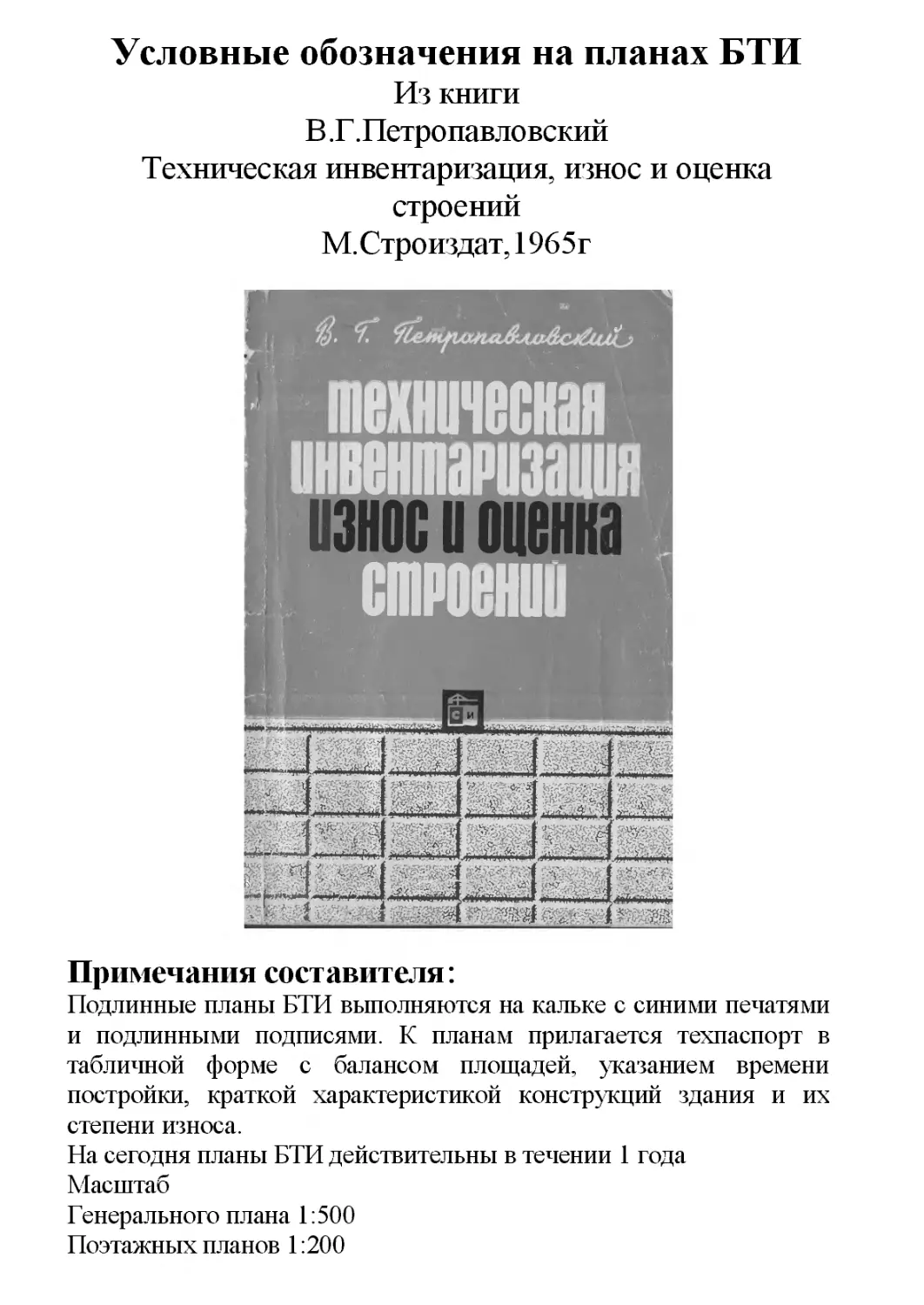

Условные обозначения на планах БТИ
Из книги
В .Г.Петропавловский
Техническая инвентаризация, износ и оценка
строений
М.Строиздат, 1965г
Примечания составителя:
Подлинные планы БТИ выполняются на кальке с синими печатями
и подлинными подписями. К планам прилагается техпаспорт в
табличной форме с балансом площадей, указанием времени
постройки, краткой характеристикой конструкций здания и их
степени износа.
На сегодня планы БТИ действительны в течении 1 года
Масштаб
Генерального плана 1:500
Поэтажных планов 1:200
ПРИЛОЖЕНИЕ 4
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ,
ПРИМЕНЯЕМЫЕ ПРИ ТЕХНИЧЕСКОЙ ИНВЕНТАРИЗАЦИИ СТРОЕНИЙ
I
/ЮК I §
I с>г
_ _ _	J
19,00
Строение кирпичное од-
ноэтажное с подвалом
под всем строением

19,00
Строение кирпичное од-
ноэтажное с подвалом
под частью строения
I Л
Мезонин ।
I
\н-ь,оо
19,50
19,00
А
ZCmM
j H'-I'OO
' igplT ?
09‘6
Строение деревянное од- Строение деревянное од-
ноэтажное с мезонином поэтажное с мансардой
Смешанное двухэтаж-
ное строение
/-й этаж — кирпичный;
2-й этаж — деревянный
wk
Кирпичная или ка-
менная стена с окном
и дверью
Деревянная рубленая
стена
Каркасно-засыпная стена
Деревянная стена между Дощатая перего-
кирпичными столбами	родка
Арка в кирпичной стене
Ниша и шкаф в кир-
пичной стене
Шлакобетонная или
шлакоблочная стена
Железобетонная сте-
на
130
Продолжение приложения 4
SNIIIKSIIIIIIII
11ШП11 |' ШГШ1
Камышитовая стена
Глинобитная стена Саманная стена
балкон

Кирпичная стена с пиля-
страми
Каркасно - засыпная
стена, облицованная
кирпичом
Кирпичная стена с трехчет-
вертными колоннами
Кирпичное крыльцо со сту-
пеньками
Проезд
под строением
Деревянное крыльцо со сту-
пеньками
131
Продолжение приложения 4
Лестничная клетка с трех-
маршевой лестницей и лиф-
том
Лестничная клетка с
двухмаршевой лест-
ницей
1 — в плане 1-го этажа;
2 — в плане 2-го этажа
Водопроводный
кран
Раковины и во-
допроводные
краны
Колонки и ван-
на прямоуголь-
ной формы
Колонка и ван-
на овальной
формы
Уборная и ванная ком-
ната
134
Продолжение приложения 4

}
Люк
Заложенные оконный и
дверной проемы в кир-
пичной стене
Пробитый оконный
проем в кирпичной
степе
Пробитый дверной
проем в кирпичной
стене
ZffZP
€
о

ZZ7Z7Z7
1ДНБ
\Хозяи-
уст Вен-
ный
2КЖ
8JO
.Масштаб J:50(J
Размерь/ б м
Н--8Д0
\ \ 2К00 !
Т1 ZZ7>
Пушкинская ул АИ/О
дата-
План составил техник:
Прсверил старший техник-
начальник бюро техничес-
кой инвентаризации • <
План усадебного участка № 10
по ул. Пушкинской в городе N
135
00
о
гово
Масштаб 1-100
План составил техник:
Размеры б см
Площади .	2
помещении б м
Проверил старший техник:
Начальник бюро технической
инвентаризации
План 1-го этажа строения литер А, расположенного в домовладении № 10
по ул. Пушкинской в городе N
Продолжение приложения 4
1JроОолжение приложения 4
Дата:
Абрис 1-го этажа строения литер А, расположенного в домовладении 10 по
ул. Пушкинской в городе N
