Author: Дубровский Е.П.
Tags: электротехника электрическая связь справочник телекоммуникации мобильная связь телефония электросвязь
Year: 1986
Text

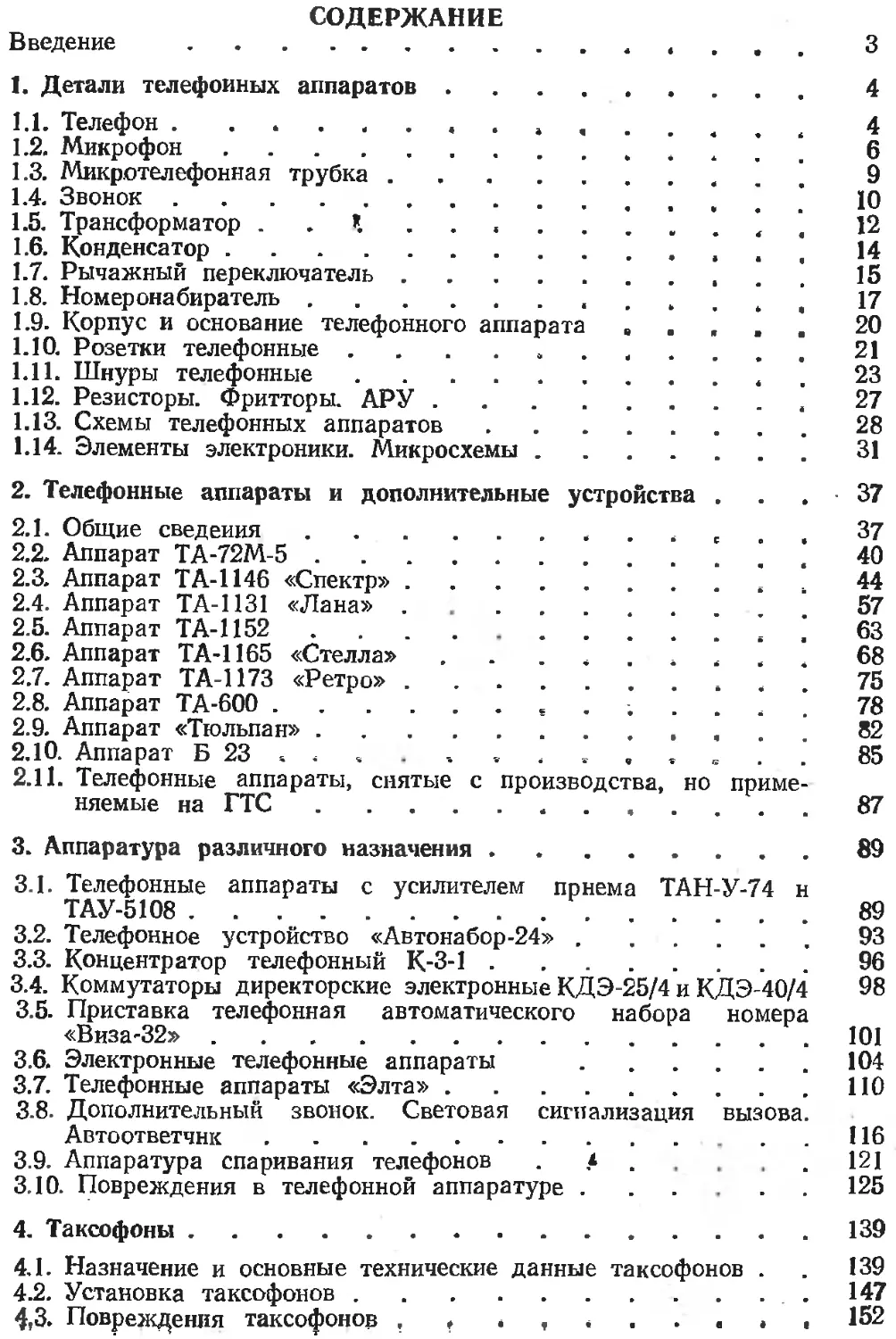

СОДЕРЖАНИЕ
Введение ..................................................... 3
1. Детали телефонных аппаратов.............................. 4
1.1. Телефон............................................. 4
1.2. Микрофон............................................ 6
1.3. Микротелефонная трубка.............................. 9
1.4. Звонок..............................................10
1.5. Трансформатор .............. 12
1.6. Конденсатор.........................................14
1.7. Рычажный переключатель..............................15
1.8. Номеронабиратель.................................... , 17
1.9- Корпус и основание телефонного аппарата ..... 20
1.10. Розетки телефонные.....................................21
1.11. Шнуры телефонные.......................................23
1.12. Резисторы. Фритторы. АРУ...............................27
1.13. Схемы телефонных аппаратов.............................28
1.14. Элементы электроники. Микросхемы.......................31
2. Телефонные аппараты и дополнительные устройства . . , 37
2.1. Общие сведения............................ 37
2.2. Аппарат ТА-72М-5............................40
2.3. Аппарат ТА-1146 «Спектр»....................44
2.4. Аппарат ТА-1131 «Лана»......................57
2.5. Аппарат ТА-1152.............................63
2.6. Аппарат ТА-1165 «Стелла»....................68
2.7. Аппарат ТА 1173 «Ретро».....................75
2.8. Аппарат ТА-600 ........................... 78
2.9. Аппарат «Тюльпан»...........................82
2.10. Аппарат Б 23 ............ 85
2.11. Телефонные аппараты, снятые с производства, но применяемые на ГТС.................................87
3. Аппаратура различного назначения ...................... 89
3.1. Телефонные аппараты с усилителем приема ТАН-У-74 н ТАУ-5108.....................................................89
3.2. Телефонное устройство «Автонабор-24»......................93
3.3. Концентратор телефонный К-3-1.............................96
3.4. Коммутаторы директорские электронные КДЭ-25/4 и КДЭ-40/4 98
3.5. Приставка телефонная автоматического набора номера «Виза-32»...................................................101
3.6. Электронные телефонные аппараты .......................104
3.7. Телефонные аппараты «Элта»..............................ПО
3.8. Дополнительный звонок. Световая сигнализация вызова Автоответчик......................................... . . 116
3.9. Аппаратура спаривания телефонов . *.................121
3.10. Повреждения в телефонной аппаратуре...................125
4. Таксофоны...............................................139
4.1. Назначение и основные технические данные таксофонов . . 139
4.2. Установка таксофонов.................................. 147
4,3. Повреждения таксофонов , , . 15"
4.4. Ограничение времени разговоров по таксофону ,«« *152
4.5. Тревожная сигнализация.................................. 155
5. Столбовые линии связи......................................157
5.1. Типы столбовых линий ГТС, конструкция опор и приставок 157
5.2. Провода и арматура........................................162
5.3. Трасса столбовых линий связи..............................167
5.4. Оснастка опор.............................................170
5.5. Ямы для опор столбовых линий..............................173
5.6. Консервация опор..........................................177
5.7. Установка и укрепление опор...............................180
5.8. Подвеска проводов.........................................188
5.9. Нумерация опор и цепей....................................195
5.10. Нормы расхода основных материалов на строительство столбовой линии........................,....................195
6. Стоечные линии........................................... 196
6.1. Типы стоек и стоечная арматура.......................196
6.2. Установка стоек......................................198
6.3. Подвеска проводов....................................201
6.4. Оборудование подхода к стойкам.......................204
7. Абонентские пункты.........................................205
7.1. Оборудование абонентских пунктов . ...... 205
7.2. Оборудование абонентских пунктов таксофонов . . . . 211
8. Защита линейных сооружений от опасных и мешающих напряжений и токов..............................................215.
8.1. Источники опасных и мешающих напряжений и токов . . 215
8.2. Защита линий связи....................... . . . 216
8.3. Абонентские защитные устройства . . . 1.................222
9. Техническая эксплуатация абонентских устройств . . . . 225
9.1. Общие положения...........................................225
9.2. Текущий ремонт . . ...................... . 226
9.3. Капитальный ремонт...................................227
9.4. Ремонт телефонной аппаратуры.........................228
9.5. Устранение повреждений в абонентских устройствах . . 228
9.6. Производство ремонтных работ.........................242
9.7. Нормы обеспечения инструментами и расхода материалов 246
10. АТС, распределительные шкафы и оконечные кабельные устройства.....................................................262
11. Электрические измерения линий и аппаратуры ГТС . . . 267
11.1. Параметры участков линии.................................267
11.2. Виды электрических измерений и электрнческне нормы . . 268
11.3. Измерительные приборы................................274
12. Механизация работ на абонентских устройствах ГТС . . 275
13. Техника безопасности...................................280
13.1. Нормативные данные безопасного выполнения работ . . 280
13.2. Действие электрического тока на организм человека . . 287
13.3. Доврачебная помощь пострадавшим......................289
Приложение.................................................291
Список литературы 294
ВВЕДЕНИЕ
В 1976 г. исполнилось 100 лет со времени изобретения телефона. В 1982 г. отметили свое 100-летие Московская, Ленинградская, Рижская и Одесская городские телефонные сети (ГТС). Значение телефонной связи в жизни современного общества трудно, переоценить, Телефон сразу приобрел огромную популярность.
В настоящее время число телефонов в мире превысило 500 млн. и продолжает интенсивно увеличиваться. Быстрыми темпами наращиваются объемы телефонной связи и в нашей стране. Только в Москве число телефонов превысило 3 млн. За XI пятилетку прирост емкости на Московской ГТС составил 650 тыс. номеров. Такое же увеличение предусматривается и в XII пятилетке.
Последовательное развитие ГТС осуществляется на основе внедрения новых, наиболее совершенных образцов современного оборудования, максимальной автоматизации и механизации производственных процессов, рационального использования вновь разрабатываемой аппаратуры, механизмов, приспособлений и инструментов, научной организации труда. Внедряются электронные АТС, новые системы передачи многоканальной связи, новые типы кабелей большей емкости, систематически совершенствуемая телефонная аппаратура.
В состав абонентских устройств ГТС входят сооружения и аппаратура от распределительных коробок и кабельных ящиков до телефонных аппаратов абонентов и таксофонов, которые на этом участке телефонного тракта играют доминирующую роль. Их основные детали: номеронабиратель, микротелефонная трубка, рычажный переключатель, звонок, шнуры и т. д. находятся под систематическим воздействием абонента, быстрее изнашиваются, разрегулируются, повреждаются и чаще вызывают нарушение правильного действия телефоииой связи. Кроме того, из-за систематической модернизации телефонной аппаратуры в каждый последующий образец вносятся те или иные схемные, конструктивные, акустические п другие изменения.
Обслуживание и ремонт абонентских устройств ГТС осуществляют линейные электромонтеры связи и электромеханики эксплуатационных цехов, а также специалисты строительных и ремонтных организаций связи. Сооружения ГТС разбросаны по всей территории города и его пригородов, и монтерский персонал обычно находится в удалении от инженерно-технического состава цеха. Большинство возникающих вопросов каждый электромонтер связи должен решать самостоятельно, оперативно и правильно, не допуская повторных выходов к абоненту и отдаленным участкам сооружений. Это требует высокой квалификации со знанием новой аппаратуры, схем включения, параметров каждого участка разговорного тракта, способов разборки, сборки, регулировки деталей аппаратуры, выявления и устранения повреждений и т. и. Существенную помощь в этом может оказать предлагаемая книга, содержащая основные сведения об абонентских устройствах ГТС.
Все отзывы по книге просьба направлять в издательство «Радио и связь» по адресу: 101000, Москва, Почтамт, а/я 693.
1
ДЕТАЛИ ТЕЛЕФОННЫХ АППАРАТОВ
1.1. ТЕЛЕФОН
Телефоном называется устройство (прибор), с помощью которого электрические колебания преобразовываются в звуковые. Такой преобразователь предназначен для работы в условиях нагрузки на ухо человека. По конструктивным особенностям телефоны подразделяются на электромагнитные, электродинамические, с дифференциальной электромагнитной системой и пьезоэлектрические.
Принцип работы электромагнитного телефона основан на изменении силы, действующей на ферромагнитные мембрану или якорь. Изменение происходит за счет взаимосвязи магнитных потоков, создаваемых постоянным магнитом и электромагнитом телефона. Телефон, колебание мембраны которого обеспечивается переменной по величине силой, действующей в одном направлении, называется телефоном с простой электромагнитной системой.
Более сложное устройство имеют телефоны электродинамические и с дифференциальной электромагнитной системой. Работа электродинамического телефона основана на изменении силы, действующей на подвижную катушку, жестко связанную с мембраной. Это происходит в ^результате взаимодействия магнитных потоков постоянного магнита и создаваемого переменным током, протекающим по обмотке этой катушки, находящейся в поле постоянного магнита. В' телефоне с дифференциальной электромагнитной системой колебание мембраны происходит под действием разности двух сил, влияющих на якорь, жестко связанный с мембраной.
Принцип действия пьезоэлектрического телефона основан иа явлении деформации связанных е мембраной пластинок из пьезоматериалов при подключении их к источнику переменного напряжения звуковой частоты.
Наибольшее распространение получили электромагнитные телефоны, однако в некоторых аппаратах используются также телефоны электродинамические и с дифференциальной электромагнитной системой. В современных телефонных аппаратах общего применения используются капсюльные телефоны. Все детали такого телефона смонтированы в отдельном корпусе, являющемся сменным элементом телефонного аппарата.
Отечественной промышленностью до 1970 г. поставлялись телефонные капсюли ТК-47 и ТА-4, которые находятся в эксплуатации и в настоящее время. С 1969 г. поставляются только телефонные капсюли ТК-67 '(рис. 1.1). Электромагнитная система такого капсюля снизу запрессована в днище пластмассового корпуса круглой формы с выемкой для размещения контактных винтов. Между нижними концами полюсных надставок с электрообмотками помещен прямоугольный постоянный магнит. Верхние концы полюсных надставок впрессованы в защитную прокладку с корректирующим диском. Мембрана нежит на круглом бортике корпуса и удерживается силой притяжения постоянного магнита. Сверху корпус капсюля закрыт навинчивающейся пластмассовой крышкой с четырьмя отверстиями в середине.
Капсюли ТК-67 имеют лучшую влагозащищенность и более равномерную чувствительность по частотному диапазону в сравнении с
Рис. 1.1. Телефонный капсюль ТК-67;
а — общий вид; б — устройство:
1 — корпус; 2 — крышка; 3 — мембрана; 4 — полюсная надставка; 5 — электрообмотка; 6 — каркас катушки; 7 — отверстие; 8 — прокладка; 9 — резьба; 10 —-постоянный магнит; 11 — контактный винт
капсюлями других типов. По степени устойчивости к климатическим воздействиям они подразделяются на две категории: нормальные (Н) и устойчивые (У). Нормальные телефонные капсюли рассчитаны на диапазон рабочих температур —10 ... +45 °C и относительную влажность воздуха до (90+3)%, а устойчивые — соответственно —50 ... ... +50°C и относительную влажность до (95+3) %.
Конструктивные данные телефонных капсюлей определены следующими установочными размерами: диаметр верхней части (48+ ±0,5 )мм, нижней части 44 мм, высота 24,5 мм, ширина бортика крышки 5±0,5 мм. Выходные отверстия должны размещаться внутри окружности диаметром 13 мм в центре крышки. Число и диаметр выходных отверстий не ограничиваются.
Импортные капсюли отличаются от отечественных размерами, и другими данными, поэтому при установке их в отечественные микро-телефонные трубки применяются специальные вкладыши. Приняты следующие базовые размеры телефонных капсюлей:
Тип Диаметр, мм
I 51,5—0,74
II 48,0+0,5
III 49+0,3
Высота бортика, мм
7,5+0,5
5,0+0,5
6,5+0,3
Высота капсюлей всех типов 24,5 мм.
Одной из основных величин, характеризующих качество телефона, является чувствительности Она определяется отношением величины звукового давления, развиваемого испытуемым телефоном в камере искусственного уха, к величине переменного напряжения, приложенного к его зажимам. Чувствительность выражается в ньютон/вольтах иа квадратный метр (Н/В-м2). Зависимость чувствительности телефона от звуковой частоты при постоянном значении действующего напряжения, приложенного к его зажимам, называется частотной характеристикой чувствительности телефона. На рис. 1.2 приведена частотная характеристика чувствительности телефона ТК"67. Величина чувствительности, воспроизводимые телефоном верхний и нижний пре-
Рис. 1.2. Частотная характеристика чувствительности телефона ТК-67
делы полосы частот, а также зависимость чувствительности от частоты определяются конструкцией телефона и материалом мембраны, полюсных надставок и магнитов.
Основные электроакустические, конструктивные и технические данные используемых телефонных капсюлей приведены в табл. 1.1 и 1.2.
Таблица 1.1. Основные электроакустические и конструктивные данные телефонных капсюлей
Тип капсюля Воспроизводимая полоса частот, Гц Материал
магнитов ПОЛЮСНЫХ надставок мембраны
ТК-47 ТА-4 ТК-67 300...3000 300...3400 300...3400 Сплав Альни г ЮНД-4 Пермаллой Электротехни- ческая сталь Пермаллой Т рансформатор-ная сталь Пермендюр я
Таблица 1.2. Технические данные телефонных капсюлей
Тип аппарата Тип капсюля Размеры, мм Масса, г
диаметр высота бортик
ТА-72М-5 ТК-67-НТ 48,0 24,5 4,5 48,5
ТА-Н31 „Лана” ТК-67-НТ 48,0 24,5 4,5 48,5
ТА-1165 „Стелла" ТК-67-Н 48,0 24,5 4,5 48,5
ТА-1178 „Ретро, ТК-67-Н 48,5 24,5 4,5 48,5
ТА-1146 „Спектр" КЭД-2 47,0 21,5 4,5 48,5
ТА-1152 ТК-67-НТ 48,0 24,5 4,5 48,5
ТА-600 КТД-1 48,0 22,0 4,5 48,5
Тюльпан W-66 48,0 24,5 5,0 85,0
Бс 23 4FE 48,3 21,5 4,0 40,0
АМТ-69 ТК-67-У 48,0 24,5 5,0 48,5
1.2. МИКРОФОН
Микрофоном называется устройство (прибор), предназначенный для преобразования звуковых колебаний речи в электрические колебания. Микрофоны могут быть угольными, конденсаторными, электромагнитными, электродинамическими и пьезоэлектрическими.
В телефонных аппаратах общего применения распространение получили угольные микрофоны, действие которых основано на измене-
Рис. 1.3. Микрофонный капсюль МК-16:
а — общий вид; б — устройство;
1 — электрод; 2 — угольный порошок; 3 — второй электрод; 4 — мембрана; 5 — корпус; 6 — основание; 7 — ободок; в —прокладка (пленка); 9 — крышка; 10 — завальцовка; 11 — прокладка капроновая; 12 — корпус феиопластовый; 13 — изо» ляциониая втулка; 14 — контакт
нии электрического сопротивления угольного порошка при возбуждении мембраны звуковыми колебаниями.
Отечественной промышленностью до 1970 г. поставлялись капсюльные микрофоны типа МК-Ю, которые находятся в эксплуатации и в настоящее время. С 1969 г. выпускаются микрофонные капсюли только типа МК-16 (рис. 1.3). Металлическое основание капсюля МК-16 выполнено из алюминиевого сплава и имеет форму фигурного кольца с двумя бортиками по окружности: одним — с верхней стороны и другим, меньшего размера, — с нижней. На верхнем бортике основания расположена мембрана из фольги. На мембране укреплен латунный электрод, имеющий форму круглого колпачка. Электрод проходит внутрь капсюля через отверстие круглой прокладки из капроновой ткани, расположенной у центрального отверстия основания капсюля. Сверху мембрана прикрыта влагозащитной пленкой из полимерных материалов, удерживаемой по краям латунным ободком. Снизу основания, внутри нижнего бортика, расположен пластмассовый корпус, фиксируемый выемками бортика и прикрепленный к металлическому основанию двумя винтами. В середине корпуса устроено отверстие. Внутри корпуса завальцован полый латунный электрод, верхняя часть которого имеет сферическую, а нижняя — трубчатую формы. Развальцованный нижний конец электрода укреплен в выемке пластмассового корпуса. С внешней стороны на электроде завальцован латунный колпачковый контакт. Пространство между электродами заполнено угольным порошком. Внутренняя часть капсюля расположена в латунном корпусе с крышкой, скрепленными между собой завальцовкой на плечике металлического основания. Нижняя кромка латунного корпуса и кромка колпачкового контакта изолированы друг от друга и удерживаются в выемке пластмассового корпуса. Металлическая крышка капсюля сверху имеет отверстия и выступающие ребра жесткости.
По степени устойчивости к климатическим воздействиям микрофонные капсюли подразделяются на две категории: нормальные (Н), рассчитанные на температуру —10 ... +45ОС, и устойчивые (У), рассчитанные на температуру —50 ... 4-50°С (для таксофонов).
Рис. L4. Частотная характеристика
чувствительности
Тип
1 II
III
микрофона МК-16
Диаметр, мм
51,5—0,74
48,0+0,5
51,5+0,5
Импортные капсюли по конструкции близки к отечественным, но могут несколько отличаться по размерам, поэтому при их установке в отечественных микротелефон-ных трубках используются изоляционные шайбы и вкладыши.
Приняты следующие базовые установочные размеры микрофонных капсюлей:
Высота бортика, мм
3,6—0,3
5,0+0,5
6,0+0,5
Высота капсюлей всех типов 23,5 мм.
Основной величиной, характеризующей качество микрофона, является его чувствительность, которая определяется отношением электродвижущей силы (ЭДС), развиваемой микрофоном, к звуковому давлению, измеряемому в той точке поля, в которой помещен микрофон. Чувствительность микрофона измеряется в вольтах на метр в квадрате/иьютон (В-м2/Н). Зависимость чувствительности микрофона от частоты при постоянном звуковом давлении называется частотной характеристикой. На рис. 1.4 приведена частотная характеристика чувствительности микрофона МК-16.
Конденсаторный микрофон представляет собой устройство, действие которого основано на изменении электрической емкости между подвижным и неподвижным электродами микрофона при возбуждении мембраны звуковыми колебаниями.
Действие электромагнитного микрофона основано иа возникновении ЭДС в результате изменения сопротивления магнитной цепи электромагнитной системы микрофона при колебании мембраны или якоря.
Работа электродинамического микрофона основана иа возникновении ЭДС индукции в обмотке катушки, перемещающейся в поле постоянного магнита при воздействии звуковых колебаний на мембрану, жестко связанную с катушкой.
Пьезоэлектрический микрофон действует на основе возникновения
Таблица 1.3. Технические данные микрофонных капсюлей
Тип аппарата Тип капсюля Размеры, мм Масса, г
диаметр высота бортик
ТА-72М-5 МК-16-Н 48,0 23,5 5,0 48,5
ТА-1131 „Лана" МК-16-Н 48,0 23,5 5,0 48,5
ТА-1165 „Стелла" МКЭ-3 15,0 20,0 — 10,0
ТА-1173 „Ретро" МКЭ-3 15,0 20,0 — 10,0
ТА-1146 „Спектр" МК-16-У 48,0 23,5 5,0 48,5
ТА-1152 МК-16-У 48,0 23,5 5,0 48,5
ТА-600 КМ-7, КМ-4 48,0 20,0 5,0 30,0
Тюльпан СВ-68 47,5 20,5 5,0 35,0
Бс 23 4FE 47,9 20,0 5,0 33,0
АМТ-69 МК-16-У 48,0 23,5 5,0 48,5
ГэДС на поверхностях пластинок из пьезоматериала, связанных с мембраной, возбуждаемой звуковыми колебаниями.
Капсюльный микрофон, детали которого смонтированы в отдель-ном корпусе, является сменным элементом телефонного аппарата.
Технические данные микрофонных капсюлей, применяемых в различных телефонных аппаратах, приведены в табл. 1.3.
1.3. МИКРОТЕЛЕФОННАЯ ТРУБКА
Для удобства пользования телефоном и микрофоном их конструктивно объединяют на общем основании. Такое устройство называется микротелефонной трубкой. Основными частями микротелефонной трубки (рис. 1.5) являются рукоятка (корпус), амбушюр и слуховая раковина. Амбушюр обычно изготовляют в виде полусферы с отверстиями в передней (лицевой) сплошной плоскости. Слуховая раковина имеет такую же форму с одним или несколькими отверстиями в центральной части. Крепление амбушюра и слуховой раковины к корпусу микротелефонной трубки выполняется посредством резьбы. В некоторых микротелефонах телефонный и микрофонный капсюли размещаются в пластмассовых вкладышах, способствующих устранению акустической связи между телефоном и микрофоном. Рукоятка (кор-........ "* трубки изготовляется пустотелой, внутри нее к телефонному капсюлю. Подключение микро-
2
пус) микротелефонной прокладывают провода телефонного шнура к телефонному и микро-|фониому капсюлям осуществляется посредством клеммных винтов и контактных Пружин.
В ряде телефонных аппаратов последних поставок микро-телефонная трубка состоит из двух основных частей: .крышки. Внутри пуса помешается кообразный ш массовый держатель
Красный
1й5
220
Красный
Белый Зеленый
продольных корпуса и
Красный
рис. 1.5. Микротелефон-ная трубка аппаратов:
р — ТА-72 (конструкция и схема включения мик-ротелефонного шнура);
б-ТАН-70; в —
«Спектр>:
раковина; (корпус);
раковины 4 — кон-5 — колпа-6 — микрофонный 7 — телефон-8 — мик-
1 — слуховая
2 —рукоятка _____. ...
3 — амбушюр (а и р — углы наклона я амбушюра);
тактные пружины; пластмассовый чок;
капсюль;
кый капсюль;
ротелефонный шнур; 9 — крышка
телефонного и микрофонного капсюлей. В некоторых аппаратах в корпусе такой трубки помещают плату микрофонного усилителя. В сувенирных аппаратах, стилизованных «под старину», микро-телефонные трубки изготовляются с использованием никелированных металлических деталей, дерева и пластмассы.
Конструкции и размеры микротелефонной трубки должны обеспечивать наилучшие условия передачи и приема разговора при минимальном влиянии шумов в помещении, а также гигиеничность пользования. Оптимальная форма и размеры микротелефонной трубки определены с учетом углов наклона амбушюра и слуховой раковины путем обмера расстояния между центрами уха и рта у большого числа людей.
Мнкротелефонный шнур закрепляют в корпусе трубки ниже амбушюра так, чтобы при натяжении шнура прилагаемое усилие не передавалось токопроводящим жилам, а воспринималось его оболочкой. В месте выхода из микротелефонной трубки на шнур надевают пластмассовую или резиновую утолщенную втулку (трубку) с вырезами, предохраняющую его от выдергивания и резких перегибов.
При осмотре микротелефонной трубки проверяют наличие и исправность телефонного и микрофонного капсюлей, состояние контактных пружин и надежность контактов, исправность шнура и проводов, качество резьбовых соединений амбушюра и раковины, внешнее состояние трубки. Надежный электрический контакт обеспечивается чисткой и подгибанием контактных пружин, прочным завертыванием контактных винтов. Если в микротелефонной трубке использованы импортные капсюли, то дополнительно уточняют наличие, состояние и правильность установки вкладышей и прокладок.
Технические данные микротелефонных трубок различных телефонных аппаратов приведены в табл. 1.4.
Таблица 1.4. Технические данные микротелефонных трубок
Микротелефонная трубка аппарата Размеры, мм Масса, г
длина высота расстояние ме«жду центрами амбушюра и слуховой раковины
ТА-72М-5 217 65 145 280
ТА-1131 „Лана" 223 45 150 300
ТА-1165 „Стелла” 235 140 157 400
ТА-1173 „Ретро" 257 67 168 400
ТА-1146 „Спектр" 225 70 145 280
ТА-1152 216 50 145 250
ТА-600 230 65 157 282
Тюльпан 215 45 150 250
Бс 23 227 61 145 250
АМТ-69 240 70 170 650
1.4. звонок
Звонок в телефонном аппарате служит для приема сигналов вызова АТС и представляет собой электромагнитное устройство, преобразующее вызывной электрический сигнал переменного тока в звуко-
вой сигнал, создаваемый ударами бойка о звонковые чашки. Он преобразует энергию электрических колебаний низкой частоты (16, 25, 50 Гц) в энергию акустических колебаний звуковых частот. В телефонных аппаратах применяют поляризованные звонки, размещаемые обычно внутри аппаратов. Принципиально такой звонок (рис. 1.6) состоит из электромагнита, постоянного магнита, якоря с бойком и двух чашек. Постоянный магнит создает постоянную полярность сердечника, вследствие чего звонок и называется поляризованным.
При прохождении по обмоткам электромагнитов переменного тока создаваемый ими переменный магнитный поток взаимодействует с магнитным потоком постоянного магнита и попеременно ослабляет силу притяжения одного и увеличивает силу притяжения другого электромагнита. Вследствие этого якорь приводится в движение, и скреплен» ный с ним боек ударяет по чашкам звонка. В течение одного периода переменного тока боек ударить по каждой чашке звонка один раз. При переменном токе частотой 25 Гц боек ударит по чашкам 50 раз. Звонки в телефонных аппаратах АТС обычно работают от перемеииого тока частотой 16... 25 Гц.
Громкость звучания звонка зависит от формы и размера чашек, состава металла, из которого они отлиты (отштампованы), способа их крепления, силы удара бойка размещения и размера акустических отверстий (прорезей) в основании аппарата против звонковых чашек и регулировки механизма звонка. В некоторых аппаратах чашка звонка расположены одна в другой, при этом внутренняя (малая) чашка является одновременно и резонатором звучания.
В современных аппаратах применяют звонки с одним электромагнитом и регулятором громкости звучания, рукоятка которого выведена наружу обычно снизу основания аппарата.
К схеме телефонного аппарата звонок может быть подключен Двумя способами:
цепь звонка при переключении схемы аппарата из состояния приема вызова в разговорное состояние выключается контактами рычажного переключателя;
цепь звонка в разговорном состоянии схемы остается подключенной параллельно линейным зажимам. Поскольку сопротивление этой цепи для разговорных токов велико, влияние ее на приемопередачу будет незначительным.
При регулировке звонка зазор между чашкой и бойком устанавливают в пределах 0,1 ... 0,2 мм. Ход якоря звонка в отечественных аппаратах равен 0,4±0,1 мм. В аппаратах удаленных абонентов для повышения чувствительности звонка ход якоря может быть уменьшен до 0,2 мм. Отверстия в чашках звонка несколько смещены относительно центра, что позволяет, изменяя расстояние между чашками
и бойком, регулировать громкость и мелодичность его звучания. Правильно отрегулированный звонок должен обеспечивать уровень громкости звука, создаваемого звонком на расстоянии 0,5 м от лицевой стороны аппарата, не менее 70 ... 75 дБ при вызывном сигнале напряжением 50 В и частотой 25 Гц. Уровень громкости должен регулироваться в пределах 10 ... 15 дБ. Чувствительность телефонного аппарата к вызывному току на частоте 25 Гц по мощности должна •быть не более 100 мВ-А.
Основные конструктивные и электрические данные звонков телефонных аппаратов приведены в табл. 1.5.
Таблица 1.5. Конструктивные и электрические данные звонков телефонных аппаратов
Тип аппарата Сопротивление обмоток постоянному току, Ом Число витков обмотки Диаметр провода, мм Марка провода Габаритные размеры, мм
ТА-72М-5 2400 13000 0,09 ПЭЛ 110X90X30
ТА-1173 „Ретро” 2400 13000 0,09 ПЭЛ 120X53X80
ТА-1146 „Спекто” 2400 13000 0,09 ПЭЛ 110X90X30
ТА-1152 2400 13000 0,09 ПЭЛ пох9ох:зо
ТА-600 1440 12000 0,08 ПЭЛ-1П 85X70X30
Тюльпан - 1550 12000 0,08 DNE 115X90X40
Бс 23 1550 12500 0,08 Сир 110X80X35
При осмотре звонка необходимо:
проверить наличие зазора между чашками звонка и бойком. Если зазор отсутствует, то при перемещении пальцами руки якоря в одну и другую стороны чашка звучит глухо. Если зазор превышает норму, то боек не достигает чашки и звучания не получается. Для установки оптимального зазора не менее 0,1 мм необходимо ослабить (винты, крепящие чашки и, поворачивая чашки, установить зазор, •обеспечивающий мелодичное звучание;
проверить ход якоря; в нормальном положении якорь прижат к одному из сердечников катушек и не перемещается без постороннего усилия. Чтобы обеспечить нормальный ход якоря (0,4±0,1) мм необходимо ослабить крепежные винты, и перемещая магнит в ту или другую сторону, добиться нужного положения. Величину хода якоря •проверяют щупом, а силу звучания (уровень громкости)— шумомером инспекторским ШИ-1.
Чувствительность звонков равна 125 мВ-А при ходе якоря (0,4 мм.
1.5. ТРАНСФОРМАТОР
Трансформатор телефонного аппарата предназначен для связи отдельных элементов разговорной части схемы, а также для согласования их сопротивлений с входным сопротивлением линии. В современных телефонных аппаратах применяют трансформаторы низкой
Рис. 1.7. Трансформатор: а — общий вид: б — пластины; в — бифилляриая обмотка
частоты с сердечником стержневого типа (рис. 1.7). Сердечник комплектуют из пластин трансформаторной стали Ш-, О- или Г-образной формы толщиной 0,2 ... 0,35 мм. Каждая пластина с одной стороны покрывается слоем лака.
В -телефонных аппаратах распространение получили трансформаторы с тремя обмотками: линейной, балансной и телефонной. Применяются трансформаторы с двумя обмотками. В зарубежных аппаратах некоторых модификаций используются трансформаторы с четырьмя и пятью обмотками, из которых дополнительные обмотки приме-
Таблица 1.6. Данные обмоток трансформаторов телефонных аппаратов
Тип аппврата Обмотка Марка провода Число витков Диаметр проволоки, мм Сопротивление, Ом
ТА-72М-5 I пэвл 935 0,17 32,0
II пэвл 520 0,17 21,5
III пэвл 665 0,17 32,0
ТА-1131 „Лана“ 1 пэвл 935 0,17 32,0
II пэвл 520 0,17 21,5
III пэвл 665 0,17 32,0
ТА-1165 „Стелла" I пэвл 935 0,17 32,0
II пэвл 520 0,17 21,5
III пэвл 665 0,17 32,0
ТА-600 I ПЭЛ 940 0,16 39,0
II ПЭЛ 570 0,16 29,0
III ПЭЛ 500 0,08 118,0
IV к Биф. 0,08 100,0
Тюльпан I DNE 335 0,14 20,0
II DNE 560 0 14 37,0
III DNE 560 0,08 120,0
Б с .23 I СиТ 900 0,15 41,0
II СиТ 420 0,15 21,0
III СиТ 900 0,10 125,0
АМТ-69 I ПЭЛ 620 0,17 38,0
II ПЭЛ 925 0,17 20,0
III ПЭЛ 415 0,17 34,0
няются для включения элементов в различных контурах схемы. В цепи балансного контура реже применяют бифилярную обмотку, являющуюся чисто активным сопротивлением.
Обмотки трансформаторов в отечественных аппаратах наматываются в основном из проводов с эмалевой лакостойкой изоляцией (ПЭЛ и ПЭВЛ). Выводы обмоток трансформаторов припаивают к штифтам, укрепленным на стенках (щеках) катушки. В импортных трансформаторах используются провода других марок.
Данные обмоток трансформаторов телефонных аппаратов различных типов приведены в табл. 1.6.
В аппаратуре используются также автотрансформаторы, имеющие одну обмотку с одним или несколькими промежуточными выводами.
1.6. КОНДЕНСАТОР
Конденсатором называется устройство, состоящее из металлических обкладок, отделенных друг от друга диэлектриком. При сравнительно малых размерах конденсаторы обладают большой электрической емкостью. Конденсаторы могут быть постоянной и переменной емкости. Получившие распространение в телефонной аппаратуре конденсаторы постоянной емкости представляют собой ленты металлизированной бумаги, сложенные (скатанные) в плоские или круглые рулоны, помещенные в металлический или пластмассовый корпус, залитый изоляционной массой (рис. 1.8). Поставляются конденсаторы типов: МБМ — металлобумажные малогабаритные, МП — металлические плоские, МН — металлические прямоугольные, СГМ — слюдяные герметизированные малогабаритные, керамические, стеклянные, электролитические и др. Тип, емкость и величина рабочего напряжения указываются на корпусе конденсатора. Классы точности конденсаторов О, I, П, III определяются соответственно следующими установленными допусками от номинала в процентах: ±2, |±5, ±10, ±20%. При маркировке допуска классы точности обозначают такими буквами: I — И, II — С, III — В. Величина рабочего напряжения определяется тем напряжением между обкладками, при котором конденсатор сохраняет свои параметры, не повреждаясь.
В отечественных телефонных аппаратах применяются конденсаторы типа МБМ круглой и прямоугольной форм. Аналогичные конденсаторы используются в аппаратах зарубежных поставок.
Основные технические данные конденсаторов телефонных аппаратов, поставляемых в настоящее время, приведены в табл. 1.7.
Рис. 1.8. Конденсаторы: а —МБМ; б — БМ; в—МБГО
Таблица 1.7. Технические данные конденсаторов телефонных аппаратов
Тип аппарата Тип конденсатора Емкость конденсатора, мкФ Рабочее напряжение, В Габаритные размеры, мм
ТА-72М-5 МБМ 1,0 160 30X0 12
МБМ 0,5 160 30X0 ю
ТА-П31 „Лана" КТ-1 12-10-» 160 13X0 3
КТ-1 12.10-е 160 13X0 3
К73-П 0,01 630 10X0 5
K73-II 0,01 630 10X0 5
К73-П 0,47 250 13X0 12
K73-II 0,47 250 13X0 12
К73-П 1,0 250 25X0 12
К73-П 1,0 250 25X0 12
К50Х6-1 1,0 16 12X0 3
К50-6-1 5,0 16 13X0 5
К50-6-1 10,0 50 13X 0 5
К50-6-1 20,0 50 16X0 12
ТА-1173 „Ретро" БМ-2 0,015 200 13X 0 з
K73-II 0,047 160 13X0 12
K73-II 1,0 160 25X0 12
К50-6-1 20,0 10 12X0 8
ТА-1148 „Спектр" К73-15 0,033 250 15X0 5
МБМ 0,25 160 30X0 8
« МБМ 0,25 160 30X0 8
МБМ 1,0 160 30X0 14
МБМ 1,0 160 30X0 14
МБМ 1,0 160 30X0 14
ТА-1146 „Спектр" МБМ 1,0 160 30X0 14
МБМ 0,25 160 30X0 8
ТА-600 МПТ 1,0 250 21X12X9
МПТ 0,47 160 21X12X5
Тюльпан MIFLEX 1,0 250 26X14X7
MIFLEX 0,22 250 16X9X4
М555 0,1 250 20X0 Ю
Бс 23 Тесла 1,0 160 30X0 15
Тесла 0,22 160 20X0 12
АМТ-69 МБМ 1,0 300 30X25X12
МБМ 0,25 160 28X0 8
МБГО 4,0 160 20X30X30
1.7. РЫЧАЖНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
Рычажный переключатель (рис. 1.9) представляет собой устройство, обеспечивающее подключение к абонентской линии вызывных приборов телефонного аппарата в нерабочем состоянии или электроакустических преобразователей и номеронабирателя в рабочем состоянии.
Конструкции рычажных переключателей в аппаратах различных типов н способы их крепления весьма различны, Чаще рычажный переключатель размещается на монтажной плате, а нажимные пластины
Рис. 1.9. Рычажный переключатель:
1 — пластмассовое основание; 2— контактные пружины; 3 — изоляционная пластина (разъединитель); 4 — спиральная пружина; 5 — металлический выступ рычага; 6 — рычаг; 7 — нажимная пластина; 8 — металлическая стойка
смонтированы в прорезях корпуса аппарата, В некоторых аппаратах рычажный переключатель дополнительно укрепляется в основании аппарата или на стойках в выемках основания, а также на корпусе аппарата. Особую конструкцию имеет рычажный переключатель в таксофоне.
Пакет контактных пружин переключателя закрывается пылезащитным прозрачным колпачком, в прорезях которого перемещается пластина с вырезами на продольных краях. Пакет переключающих контактных пружин составляется из одной, двух или трех групп, впрессованных в основание переключателя, из которых длинные пружины верхними концами входят в вырезы перемещаемой пластины (разъединителя). Возвратное движение этой пластины обеспечивается стальной спиральной пружиной, закрепленной концами за рычаг и основание переключателя. Рычаг радиально перемещается на своей- оси под возведением нажимных пластин, вмонтированных в корпус аппарата, в зависимости от снятой или уложенной на аппарат микротелефонной трубки.
Контактное давление замкнутых пружин рычажного переключателя должно быть не менее 0,24 Н, а сопротивление переходного контакта — не свыше 0,03 Ом.
Рычажный переключатель вновь поступаемых телефонных аппаратов должен выдерживать не менее 300 000 срабатываний без механических повреждений и регулировки. При проверке рычажного переключателя необходимо:
измерить граммометром контактное давление пружин, которое должно быть в пределах 0,28 ... 0,58 Н;
измерить щупом расстояние между разомкнутыми контактами пружин, которое должно быть не меиее 0,4 мм-;
убедиться, что при снятой микротелефонной трубке переключатель расположен симметрично относительно пружин, поверхности гладки,, контакты ие загрязнены и трущиеся детали смазаны.
В некоторых телефонных аппаратах последних поставок освоена безрычажная конструкция переключателя. Функции рычажного переключателя в таких аппаратах выполняют геркон и постоянный магнит» смонтированные в корпус микротелефонной трубки.
1.8. НОМЕРОНАБИРАТЕЛЬ
Номеронабиратель — устройство, обеспечивающее передачу ии» формации на АТС для установления требуемого соединения абонентских линий. Номеронабиратель, передача информации которым осуществляется при возвращении в исходное положение заводного диска с отверстиями, называется дисковым.
Устройство номеронабирателя схематично изображено на рис. 1.10. Для набора нужного номера телефона вращают заводной (пальцевый) диск 1 в направлении движения часовой стрелки. При этом заводится пружина механизма номеронабирателя 4; движение вызывает вращение оси 3 и укрепленной на ней большой шестерни 5. Одновременно вращается малая шестерня 9. Укрепленная иа ней собачка 11 свободно скользит по зубцам храповика 10, насаженного на ось 12. В это время ось 12, червячное колесо 13 и импульсная звездочка (шайба, палетка, прерыватель)- 15 остаются неподвижными. При обратном ходе диска большая и малая шестеренки под действием заведенной пружины вращаются в противоположном направлении. При этом собачка под действием своей пружины упрется в зуб храповика, благодаря чему начнут вращаться ось 12, червячное колесо 13 и импульсная звездочка 15. Выступы звездочки 15, проходя между импульсными пружинами 15, периодически размыкают их,, создавая импульсы в цепи постоянного тока. Необходимая скорость,, а также равномерность движения диска при его нозвращении в
5 Ю
/4
7 нм-‘
15
16
ннз-9
НН1-2
НН6 7
6
5
(центральная) ось; пружина;
шестерня;
7 — пружниы, импульс-и разго-схемы; 8— пружины, телефон; малая шестерня; 70-кол ёс о; 11 —
12 — ось; 73 — колесо;
Рис. 1.10. Номеронабиратель (принцип устройства):
1 — пальцевый диск; 2 — цифровый диск; 3—глав-
4 — заводная 5 — большая 6 — упор-сегмент; контактные шунтирующие ные контакты вориую часть контактные шунтирующие 9 храповое собачка; __ ___
червячное колесо; 14 — центробежный регулятор; 15 — импульсная звездочка; 16 — импульсные пружины; 17 —
упор пальцевый
исходное положение (рабочий ход) поддерживаются центробежным регулятором 14, связанным с осью 12, червячной передачей.
На оси регулятора скорости укреплена плоская П-образная пружина, на концах которой расположены тормозные колодочки. При вращении оси тормозные колодочки трутся о внутренние стенки латунного цилиндра с большей или меньшей силой, обеспечивая равномерное движение механизма номеронабирателя.
В ряде аппаратов используются регуляторы скорости, у которых вместо червячной оси имеется обычная ось с жестко закрепленной на ней пластмассовой шестеренкой. Эта шестеренка постоянно сцеплена с редукторной зубчаткой номеронабирателя, посредством которой регулятор приводится во вращательное движение. Тормозные колодки при вращении регулятора трутся с различным усилием о стенки круглого углубления в пластмассовом основании номеронабирателя, чем и обеспечивается равномерное движение механизма.
Посылка импульсов на АТС происходит во время свободного (обратного) хода пальцевого диска, ,что обеспечивает необходимую частоту импульсов и установленный интервал между ними.
Для надежной работы станционных приборов число размыканий импульсных пружин должно быть на одно-два больше, чем набранная цифра, что увеличивает межсерийное время. Однако дополнительные импульсы в цепь набора номера не поступают, так как во время дополнительных размыканий импульсные контакты шунтируются одной нз групп контактных пружин номеронабирателя. Разговорная часть схемы во время посылки импульсов шунтируется дополнительной группой контактов в номеронабирателе. Этим обеспечивается исключение влияния на набор номера элементов разговорной части схемы (изменение сопротивления микрофона, индуктивности обмоток трансформатора и др.). Во избежание прослушивания щелчков в телефоне во время набора номера в номеронабирателе предусмотрена третья группа контактных пружин, шунтирующих телефон.
Номеронабиратель таксофона снабжен дополнительным блокирующим устройством, исключающим возможность бесплатного соединения с телефонами, иомер которых содержит более трех цифр.
К корпусу аппарата номеронабиратель крепится винтами. В ряде аппаратов он укреплен на металлической фигурной пластине (мостике). На выступающие концы пластины надеты пластикатовые наконечники, обеспечивающие амортизацию номеронабирателя. Используются и другие способы крепления номеронабирателя в аппарате. Между корпусом аппарата и номеронабирателем обычно размещается уплотнительная прокладка.
Для надежной работы приборов АТС номеронабиратель должен обеспечивать посылку импульсов частотой 10±1 имп./с. Отношение времени, в течение которого импульсные контакты разомкнуты (/р), ко времени, когда они замкнуты (Z3), называется импульсным коэффициентом A=Zp//3.
Основные технические данные номеронабирателей:
габаритные размеры номеронабирателя в сборке: диаметр 81,5 мм, высота 52,5 мм (рис. 1.11);
длина шнура 50 ... 500 мм;
схема включения контактов и расцветка жил шнура (жгута) должны соответствовать рис. 1.12. Однако допускаются другие схемы включения контактов, отличные от указанных по договоренности с заказчиком;
Рис. 1.11. Габаритные, установочные и присоединительные размеры номеронабирателя
продолжительность одного размыкания и одного замыкания импульсной цепи должна составлять 90 ... 110 см; отношение продолжительности размыкания к продолжительности замыкания импульсных контактов должно находиться в пределах 1.4 ... 1,7;
контактное усилие — не менее 0,24 Н;
расстояние между разомкнутыми контактами пружин — не более 0,3 мм;
переходное сопротивление между замкнутыми контактами — не более 0,03 Ом;
прилагаемое конечное усилие при равномерном заводе пальцевого диска от цифры 0 до упрора — не более 2,45 Н;
номеронабиратель должен выдерживать без регулировки и замены деталей 1 000 000 срабатываний механизма при заводе пальцевого диска от цифры 0 до упора.
Рис. 1.12. Схема включения и расцветка жнл шнура номеронабирателя:
/, 2 — шунтирующие контакты, замыкающие накоротко телефон при наборе номера; 3, 4— шунтирующие контакты, замыкающие накоротко разговорную цепь при наборе номера; 4, 5 — шунтирующие контакты, замыкающие накоротко импульсные контакты; 6, * импульсные контак-
ты
Импульсная, цепь
„ Желтый
0-------
0-------~
Красный
_ Синий 0—~~---
0------
0------
Г? Ц
J 3
— 2
J 1
НН
Рис. 1.13. Электронный номеронабиратель кнопочный: а — общий вид; б — структурная схема
Номеронабиратели современных телефонных аппаратов в основном удовлетворяют перечисленным требованиям. Межсерийное время набора номера составляет 200 мс, а обратного хода пальцевого диска — 860—1060 мс. Уровень шума при рабочем ходе номеронабирателя на расстоянии 0,5 м равен 58 дБ.
Начата поставка телефонных аппаратов с кнопочным электронным номеронабирателем (рис. 1.13). В таком номеронабирателе информация передается нажатием кнопок. Механизм кнопочного номеронабирателя смонтирована на круглом основании, которое вписывается в отверстие на лицевой панели телефонного аппарата. На основании размещены все функциональные узлы: декадный блок, электронные ключи и схемы управления и памяти, питания, начальной установки и занятия станции.
Декадный блок содержит 12 кнопок, каждая из которых имеет одну группу контактов на замыкание. Десять цифровых кнопок служат для набора номера, а две — для отбоя соединения и повторного набора.
1.9. КОРПУС И ОСНОВАНИЕ ТЕЛЕФОННОГО АППАРАТА
Корпус и основание телефонного аппарата (рис. 1.14) служат для размещения и закрепления деталей и схемы аппарата. Они •выполняются из пластмассы различных расцветок.
При изготовлении корпусов в них выпрессовываются углубления, выступы и отверстия для размещения микротелефонной трубки, номеронабирателя, нажимных пластин рычажного переключателя и т. д. а также выемка (карман-рукоятка) для удобства перестановки аппарата одной рукой и прорезь для размещения полоски бумаги под прозрачной пленкой с написанным номером телефона. В основании аппарата также устраиваются отверстия, приливы и выемки для размещения деталей и вырезы для ввода микротелефонного и розеточного шнуров. Против звонковых чашек устраиваются акустические прорези различных формы и количества для лучшей слышимости вызывного сигнала. В целях устойчивого положения аппарата иа столе и предотвращения скольжения его при наборе номера снизу осно-
Рис. 1.14. Корпус и основание телефонного аппарата с размещенными деталями’
вания укрепляют обычно четыре резиновые ножки. Размеры корпусов и оснований телефонных аппаратов приведены в табл. 1.8.
Таблица 1.8. Размеры корпусов и оснований телефонных аппаратов
Тип аппарата Габаритные размеры (длннаХширннаХвысота), мм
корпуса основания
ТА-72М-5 150X193X75 145X189X22
ТА-1131 „Лана* 2ПХП4Х67 210ХШХ17
ТА-1165 „Стелла* 0 153X95 0 150X21
ТА-1173 „Ретро* 143X175X96 162X190X20
ТА-1146 „Спектр* 192X170X73 185X165X25
ТА-1152 195X177X55 190X170X20
ТА-600 179X150X65 170X142X22
Тюльпан 170X204X40 170X204X22
Бс 23 200X180X80 195X175X25
1.10. РОЗЕТКИ ТЕЛЕФОННЫЕ
Розетки служат для соединения токопроводящих жил розеточного шнура телефонного аппарата с проводом абонентской линии. Типы телефонных розеток весьма разнообразны и различаются по конструкции, форме, размерам и расцветке. К отечественным аппаратам поставляются розетки РТ-2, РТ-4 и РТ-5 (2-, 4- и 5-контактные) для подключения линии АТС, дополнительных аппаратов и приборов (рис. 1.15), а также штепсельные розетки. Отечественные штепсельные телефонные розетки .(рис, 1.16) состоят из корпуса размером 70X50X31 мм с пятью гнездами и штепселя размером 38X43,5X35 мм с пятью штифтами. В корпусе розетки смонтированы две пары контактных пружин для подключения линии АТС и одна пара для включения конденсатора. Штепсель имеет
| Рис. 1.15. Розетка телефонная РТ-2:
I а— корпус; б —крышка:
1 контактные винты с клеммами; 2 — невыпадающий винт крепления крышки
Рис. 1.16. Телефонная штепсельная розетка:
с —общий вид розетки н штепселя; б — схема включения одной и двух розеток по двухпроводной схеме, двух розеток по трехпроводной схеме
четыре плоских контактных стержня для присоединения шнура телефон-ного аппарата и один пластикатовый стержень для отключения цепи конденсатора. Абонентская линия включается в клеммы корпуса розетки, а розеточный шнур телефонного аппарата — в клеммы штепселя. Розетки поставляются с конденсатором и без него.
При использовании одной розетки в ней должен быть обязательно конденсатор. Если подключается несколько розеток, то конденсатор имеет только одна из них, а остальные без конденсаторов. Для включения спаренных телефонов используются трехконтактные безобрывные розетки. Схемы включения штепсельных безобрывных розеток представлены на рис. 1.16,6.
Прн включении абонентской линии в штепсельную розетку абонент имеет возможность сам выключить телефонный аппарат, вынув штепсель. В этом случае к абонентской линии автоматически подключается конденсатор, обеспечивающий возможность проверки исправности (целостности) линии с измерительного стола бюро ремонта АТС. При включении в абонентскую линию нескольких штепсельных розеток, установленных в разных местах (комнатах) помещения, абонент имеет возможность переключать (переносить) аппарат в любую розетку. В момент вынимания штепселя конденсатор всегда остается подключенным к линии. Когда в корпус розетки вставляется штепсель, изоляционный штифт разъединяет контакты и отключает конденсатор.
Электрические параметры штепсельных розеток должны обеспечивать сопротивление изоляции розеток не менее 200 МОм, электрическую прочность изоляции 500 В при частоте 50 Гц в течение 1 мин, сопротивление контактов не более 0,03 Ом и контактное давление не менее 1,47 Н.
Розетки изготовляются из тех же материалов и той же расцветки, что и аппараты.
1.Ф1. ШНУРЫ ТЕЛЕФОННЫЕ
Телефонные шнуры служат для соединения телефонного аппарата с микротелефонной трубкой и розеткой, а также для подключения номеронабирателя (рис. 1.17). Шнуры изготовляют гибкими, и в зависимости от назначения могут иметь токопроводящие жилы из нескольких мишурных нитей или тонких проволок. Токопроводящие жилы изолированы друг от друга пластмассовой оболочкой, и поверх иих надет пластмассовый шланг. Расцветка изоляции жил и оболочки шнуров делается различной. На концах жил закрепляются путем плотного обжима металлические наконечники, с помощью которых жилы присоединяют к клеммам. В некоторых импортных аппаратах на концах жил закреплены закругленные наконечники, надвигаемые на плоские штифты при включении в схему аппарата.
Распространение получили шнуры марки: ШТ (шнур телефонный) для подключения микротелефонной трубки и розетки аппарата, ШТМ (шнур телефонный морозостойкий) для таксофнов и АТСНВ (АТС номеронабирателя с поливинилхлоридной изоляцией жил), а также ШТС (шнур телефонный спиральный) для подключения микротелефонной трубки к аппарату (рис. 1.18) и ШТР (шнур телефонный розеточный) для подключения аппарата к розетке.
Токопроводящие жилы телефонных шнуров марок ШТ и ШТМ изготовляют из 15 мишурных нитей с изоляцией сплошным поливинилхлоридным пластиком толщиной 0,4 мм. Изолированные жилы скручивают между собой в жгут с шагом не более 12 диаметров. Оболочку шнуров изготовляют из такого же пластика толщиной 0,7 мм.
Рис. 1.17. Телефонные шнуры;
а — розеточный двухжильный; б — микротелефоиный трехжильный для таксофона; е — номеронабирателя пятнжнльный; г — удлиненный:
I — наконечник; 2 — трубка резиновая (пластиковая); 3 — рукав металлический;
4 — трос
Токопроводящие жилы шнуров марок 1ПТС и ШТР имеют семь мишурных нитей с наложением одной ленточки-плющенки или четырех мишурных нитей с одновременным наложением на одну основу двух ленточек-плю-щенок. Жилы изолированы слоем поливинилхлорида толщиной не менее 0,3 мм. Шаг скрутки тот же, что и у шнуров ШТ и ШТМ.
Конструктивные данные неспиральных шнуров приведены в табл. 1.9, а спиральных шнуров— в табл. 1.10.
Рис. 1.18. Микротелефоиный шнур спиральный ШТС-3:
1 — концы для включения; 2 — втулка;
3 — спираль
Таблица 1.9. Конструктивные данные неспиральиых шнуров
Марка шнура Число жил Цвет изоляции жил Наружный диаметр, не более, мм Масса, кг/км
2 Белый, красный 6,о 23,8
3 Белый, красный, ;зеленый 6,5 34,0
ШТ, ШТМ 4 Белый, красный, зеленый, желтый Белый, красный, зеленый, желтый, коричневый 7,0 40,0
5 7,2 48,0
6 Белый, красный (две жилы) , зеленый, желтый, коричневый 8,0 56,3
7 Белый, красный (две жилы), зеленый, желтый, коричневый, черный 8,0 57,0
АТСНВ 3 Желтый, красный, си- 2,8 7,52
5 6 7 ний и прочие 3,5 4,0 4,0 13,80 16,60 18,10
Таблица 1.10. Конструктивные данные телефонных спиральных и розеточных шнуров
Марка шнура Число жил Длина заготовки, мм Длина концов без оболочки, мм
первого второго
штс 3 25°°+fo 1004-25 1004-25
4; 5 26io+|o 1004-25 2104-25
2 222о+эд 404-15 1004-25
ШТР 3—5 2220+20 704-15 100-1-25
6, 7 2220+^0 704-15 1204-25
Примечена ie. Расцветка » ил аналогична расцве тке шнуров Ш1 и ШТМ.
Электрические характеристики шнуров:
Сопротивление постоянному току токопроводящей жилы при
температуре-4-20 сС не должно превышать, Ом/м:
ШТ и ШТМ ... . .0,5
ШТС и ШТР.......................................1,0
Сопротивление изоляции каждой жилы относительно других жил, не менее, МОм/м...........................500
Электрическая прочность изоляции между жилами при прохождении переменного тока частотой 50 Гц, В . 500
Качество шнуров определяется их износоустойчивостью. В лабо« раторных условиях износоустойчивость определяют воздействием на шнуры механических нагрузок. Спиральные шнуры растягивают на четырехкратную длину и сжимают до первоначального размера. Шнуры должны выдерживать 300 тыс. таких циклов. Неспиральные шнуры испытывают путем многократных сгибов (от 42 до 84 тыс. циклов в зависимости от их конструкции и числа жил). Шнуры считают выдержавшими испытания, если после установленного числа испытательных циклов сопротивление токопроводящих жил не увеличится более чем в 2 раза по сравнению со значением, полученным до испытаний.
Шнуры АТС изолируют поливинилхлоридным пластикатом, что обозначают в марке шнура буквой В (винил). Токопроводящие жилы изготовляют из мишурных нитей или тонких проволок.
Электрические характеристики шнура АТСНВ:
Сопротивление постоянному току токопроводящей жилы при температуре +20°C не должно превышать, Ом/м 0,16 Сопротивление изоляции каждой жилы относительно других жил должно быть не менее, МОм/м:
для шнуров с пластмассовой изоляцией .... 500 для шнуров с волокнистой изоляцией . . 400
Электрическая прочность изоляции между жилами при прохождении переменного тока частотой 50 Гц, В . . 800
Данные шнуров телефонных аппаратов приведены в табл. 1.11.
Таблица 1.11. Технические данные шнуров телгфоиных
аппаратов
Тип аппарата Мнкротеле-фонный шнур Розеточный шнур Шнур номеронабирателя
Число жил Длина, мм Число жил Длина, мм Число жил Длина, мм
ТА-72М-5 3 2000 2 и 5 2000 3 125
ТА-1131 „Лана“ 3 2000 4 2000 3 125
ТА-1165 „Стелла" 3 2000 2 2000 3 125
ТА-1173 Ретро" 3 2000 2 2225 3 125
ТА-1146 „Спектр" 3 2000 2 2100 3 125
ТА-1152 3 2000 2 2150
ТА-600 3 2000 4 2115 3 185
Тюльпан 3 1800 3 1500 3 125
Бс 23 4 2000 4 2000 4 220
АМТ-69 4 630 — — 7 300
Шнуры сохраняют свои качества при температуре +50 ... —40 °C.
Поставка шнуров производится в оухтах длиной не менее 15 м, но допускается выделение и маломерных концов длиной не менее 1,5 м или кратной 1,5 м в количестве не более 20% сдаваемой партии. Шнуры могут поставляться и в готовом (заделанном) виде. При приемке телефонные шнуры проверяют на электрическое сопротивление жил и изоляции, устойчивость механическим воздействиям и подвергают внешнему осмотру.
1.12. РЕЗИСТОРЫ. ФРИТТЕРЫ. АРУ
Резистор — электрическое сопротивление, принцип действия которого основан на свойстве тел оказывать определенное сопротивление прохождению через него электрического тока. Резисторы могут быть постоянными и переменными (регулируемыми). Постоянные резисторы в зависимости от назначения разделяются на группы: общего применения с допустимыми отклонениями от номинала ±20, 10 и 5%; точные с отклонениями ±2 и 1% и прецизионные с отклонениями ±0,5% и менее.
Конструктивно постоянные резисторы подразделяются на проволочные, объемные и поверхностные. В проволочных резисторах используются манганиновая, константановая, никелиновая и другие проволоки, наматываемые на керамическое основание. В объемных резисторах токопроводящий элемент прессуется из смеси материала с высоким удельным сопротивлением и связывающего вещества, наносимого на фарфоровый цилиндр. Поверхностные резисторы изготовляются нанесением на поверхность керамического основания тонкого углеродистого слоя или сплава с высоким удельным сопротивлением. Переменные резисторы состоят из гетинаксового или фарфорового основания, покрытого проводящим слоем, или проволоки и ползунка. Перемещением последнего обеспечивается нужное сопротивление.
В аппаратуре связи получили распространение следующие типы резисторов: проволочные эмалированные (ПЭ), влагостойкие (ПЭВ), регулируемые (ПЭВР), точные малогабаритные однослойные из никелиновой (ПТН) и манганиновой (ПТМ) и многослойные из нихромовой (ПТМН), константановой (ПТМК) и манганиновой (ПТММ) микропроволок.
Резисторы маркируют: МЛТ — металлопленочные лакированные термостойкие; УЛМ — углеродистые лакированные малогабаритные; УЛИ — углеродистые лакированные измерительные н т. п.
Каждый резистор представляет собой цилиндрический корпус небольших размеров с запрессованными на концах обоймами и выводными проводниками (рис. 1.19), припаиваемыми к линиям печатной схемы аппаратуры. Поставляемые резисторы различают по их сопротивлениям 1 Ом ... 10 МОм, которое .вместе с другими данными указывается на его поверхности.
Рис. 1.19. Резисторы:
О —МЛТ; б —УЛМ; в — УЛИ; г — БЛП
фриттер(ограничитель напряжения) служит для предохране-ния уха разговаривающего по телефону от акустических ударов, возникающих вследствие резкого увеличения звукового давления, развиваемого телефоном при повышенных импульсах напряжения. Он также защищает слух от щелчков и тресков, появляющихся из-за кратковременного нарушения надежности электрических контактов в номеронабирателях, искателях, шнурах и других устройствах вследствие резкого возрастания их сопротивлений. На коротких линиях фриттер позволяет снизить уровень громкости сигнала.
В качестве фриттеров используют некоторые типы варисторов, полупроводниковых диодов и купроксных выпрямителей. По размерам-фриттер невелик и помещается либо на монтажной плате телефонного аппарата .вместе с другими деталями, либо в корпусе микротелефонной трубки около телефонного капсюля. Он подключается параллельно телефону и представляет собой активное нелинейное сопротивление, шунтирующее действие которого возрастает при увеличении напряжения на зажимах аппарата. Чем больше напряжение, тем меньше сопротивление фриттера, и наоборот. Таким образом, при возрастании напряжения сверх установленного значения сопротивление фриттера резко снижается и становится значительно меньше сопротивления обмоток телефона, вследствие чего большая часть тока пройдет через фриттер.
Автоматический регулятор уровней (АРУ) обеспечивает постоянство уровней передачи, приема и местного эффекта независимо от длины (затухания) абонентской линии. Он также позволяет уменьшить излишнюю громкость и возможность зуммирования на коротких абонентских линиях, громкость переходных разговоров и уровень принимаемого шума.
Используемые в некоторых телефонных аппаратах АРУ основаны на двух способах регулирования уровня приема и передачи:
с введением дополнительных обмоток трансформатора или воздействием на него, например, путем шунтирования одной из обмоток;
с возможностью шунтирования при приеме входа аппарата или телефона, а при передаче — микрофона или других участков схемы микрофонной цепи.
В качестве регулирующих элементов обычно используют варисторы, купроксные или селеновые выпрямители, полупроводниковые диоды, транзисторы и другие элементы. Конструктивно АРУ выполняют в виде отдельного съемного блока или совмещают со схемой аппарата постоянным монтажом.
1.13. СХЕМЫ ТЕЛЕФОННЫХ АППАРАТОВ
Отдельные детали телефонного аппарата, -соединенные между собой проводниками или линиями печатного монтажа в определенном порядке, образуют электрическую схему. Графически изображенные схемы могут быть принципиальными, на которых детали размещаются более наглядно и удобно для уяснения прохождения электрического тока, и монтажными, на которых детали располагаются так, как они размещены в телефонном аппарате.
При любой существующей схеме телефонного аппарата возникает явление так называемого местного эффекта — прослушивания окружающих шумов и собственной речи в телефоне аппарата. Для устранения местного эффекта разработаны противоместные схемы, которые используются в современных аппаратах. В зависимости от способа вклю-
чеиия телефона и микрофона различают протнвоместные схемы телефонных аппаратов мостового и компенсационного типов. Выбор схемы в основном обусловливается электрическими характеристиками телефона и микрофона, а также удобством и экономичностью построения электрических цепей. В современных^ телефонных аппаратах наибольшее распространение получили протйвоместные схемы мостового типа. Каждая схема телефонного аппарата состоит из коммутационновызывной и разговорной частей.
Основными элементами коммутационно-вызывной части схемы являются рычажный переключатель, звонок, разделительный конденсатор и номеронабиратель, а разговорной части — телефон, микрофон, трансформатор и балансный контур. С помощью балансного контура, состоящего из резисторов и конденсаторов, создается цепь разговорного-тока, позволяющая ослабить местный эффект, т. е. прослушивание окружающих шумов и собственной речи в телефоне аппарата, с которого ведется разговор. Сопротивление балансного контура переменному току в полосе частот 300 ... 3400 Гц должно быть возможно близким к входному сопротивлению абонентской линии.
Противоместная схема мостового типа (рис. 1.20) монтируется таким образом, что микрофон Мк, телефон Тф, балансный контур Ze и линия ZR связаны между собой тремя обмотками трансформатора Тр: линейной I, балансной II и телефонной III. При этом телефон с другими частями схемы имеет только индуктивную связь. Во время разговора, когда микрофон является генератором переменной электродвижущей силы (ЭДС), разговорные токи проходят по двум цепями линейной (микрофон Мк, обмотка I трансформатора Тр, клемма Л1> линия Zu, клемма Л2, микрофон Мк) и балансной (микрофон Мк, об-
Рис. 1.20. Принципиальные схемы телефонных аппаратов и цепей:
° — противоместная мостового типа; б — противоместная компенсационного типа; в — вызывная цепь; г — импульсная цепь
мотка II трансформатора Тр, балансный контур Ze, микрофон Мк). Передача исходящего разговора происходит за счет протекания тока в линейной цепи. Разговорные токи в балансной цепи обеспечивают противоместность схемы аппарата. В обмотках I и II трансформатора токи протекают в противоположных направлениях, создавая два магнитных поля, которые в свою очередь вызывают появление в сердечнике магнитопровода трансформатора двух противоположных по направлению магнитных потоков. Результирующий магнитный поток при этом будет значительно ослаблен, вследствие чего в обмотке III Тр будет индуктироваться .незначительная ЭДС и собственный голос в телефоне практически прослушиваться не будет.
Полное устранение местного эффекта может быть достигнуто только на одной вполне определенной частоте и вполне определенной линии, что в реальных условиях невыполнимо, поскольку речевой сигнал содержит весьма широкий спектр частот, а параметры линии колеблются в значительных пределах. Поэтому местный эффект полностью не уничтожается, а только ослабляется.
Во время приема разговора поступающий с линии в телефонный аппарат разговорный ток проходит по цепи:
Zn, клемма Л1, обмотки I и II трансформатора Тр, балансный контур Ze, клемма Л2, линия Zn.
Частично ток ответвляется через Мк.
Ток в обмотках I и II трансформатора имеет одно направление, вследствие чего создаваемые им .магнитные потоки будут складываться. Суммарный магнитный поток индуктирует в обмотке III трансформатора ЭДС, создающую ток в обмотках телефона, который и воспроизводит речь, переданную с другого аппарата.
Противоместная схема компенсационного типа (рис. 1.20,6) отличается от мостовой тем, что микрофон Мк, телефон Тф, балансный кои-тур Zj и линия Z„ связаны между собой четырьмя обмотками трансформатора: линейной I, балансной II, телефонной III и компенсационной IV. В такой схеме телефон с другими частями схемы имеет не только индуктивную, но и гальваническую (непосредственную) связь через обмотку IV, намотанную бифилярно (компенсационную обмотку RK). _ „
При передаче разговора токи проходят по двум цепям: линеинои (микрофон Мк, обмотка 1Тр, клемма Л1, линия Zn, клемма Л2, микрофон Мк) и балансной (микрофон Мк, обмотки IV и II Тр, балансный контур Ze, микрофон Мк). Одновременно ток пройдет по параллельной цепи через телефон и обмотку III трансформатора.
Исходящий разговор передается за счет прохождения разговорного тока в линейной цепи. Разговорный ток в балансной цепи протекает по двум параллельным ветвям: 1) через телефон Тф и обмотку III трансформатора Тр и 2) через обмотку IV трансформатора Тр. Для переменного разговорного тока сопротивления этих ветвей будут неодинаковы. Чисто активное сопротивление обмотки IV не зависит от частоты переменного тока, а сопротивление обмоток телефона Тф и III трансформатора Тр имеет индуктивный характер и возрастает с увеличением частоты. .Вследствие этого большая часть тока пойдет через сопротивление RK и обмотку II трансформатора Тр. Поэтому, пренебрегая током, проходящим через обмотки телефона и III трансформатора, балансную цепь можно представить в следующем виде:
микрофон Мк, обмотки IV и II трансформатора Тр, балансный контур Ze, микрофон Мк.
Таким образом, разговорный ток, проходя по обмоткам I и II трансформатора в противоположных направлениях, создает разностный результирующий магнитный поток, который индуктирует в обмотке III Тр переменную ЭДС. Величины результирующего магнитного потока индуктируемой ЭДС и их направления определяются степенью согласованности параметров линии и телефонного аппарата. Одновременно разговорный ток, проходя через сопротивление Рк, вызовет падение напряжения на нем. Для полной противоместности схемы аппарата необходимо, чтобы ЭДС, индуктируемая в обмотке III Тр, и падение напряжения на /?к были равны по величине и противоположны по фазе. В этом случае телефон окажется подключенным к точкам с одинаковыми потенциалами, ток через него протекать не будет, и, следовательно, собственный голос прослушиваться также не будет. Таким образом, при полной противоместности схемы ток в телефоне не появится, поскольку действие ЭДС в обмотке III Тр компенсируется разностью потенциалов на зажимах обмотки IV Тр (отсюда название сопротивления Ди — «компенсационное»). Практически в такой схеме местный эффект также лишь ослабляется.
При приеме разговора разговорные токи поступают в схему аппарата с линии по цепи:
линия Z„, клемма Л1, обмотка I Тр и далее разветвляются по трем ветвям: 1) телефон Тф, обмотки III и II Тр, балансный контур Z6, клемма Л2, линйя Zn; 2) обмотки IV и II Тр, балансный контур Z®, клемма Л2, линия Z^ 3) микрофон Мк, клемма Л2, линия Zn.
Таким образом, разговорный ток с линии проходит по обмоткам I и II Тр в одном направлении. Благодаря этому в сердечнике трансформатора образуется магнитный поток, равный сумме магнитных потоков, создаваемых в его обмотках I и II. Этот магнитный поток индуктирует в обмотке III переменную ЭДС, которая вызывает появление тока, замыкающегося по цепи:
обмотка III Тр, телефон Тф, обмотки IV и ПГТр.
Часть разговорного тока, проходящего через микрофон Мк (ветвь 3), несколько снизит величину разговорного тока, протекающего через обмотку II Тр. Протеканием разговорного тока через телефон и обмотку III Тр (ветвь 1) можно пренебречь вследствие большого индуктивного сопротивления этих элементов в сравнении с сопротивлением обмотки IV Тр.
Таким образом, поступающий в схему телефонного аппарата разговорный ток, проходя через сопротивление RK, создаст на нем падение напряжения. Полярности этого падения напряжения и ЭДС, индуктируемой в обмотке III Тр, таковы, что их взаимодействие вызовет появление суммарного тока, проходящего через обмотку телефона и последний воспроизведет передаваемую речь.
В некоторых телефонных аппаратах обмотка III трансформатора включена встречно по отношению к линейной и балансной обмоткам. В ряде аппаратов используются трансформаторы с большим числом обмоток. Монтаж схем осуществляется печатным способом путем нанесения токопроводящего слоя на изоляционную плату.
1.14. ЭЛЕМЕНТЫ ЭЛЕКТРОНИКИ. МИКРОСХЕМЫ
В современной телефонной аппаратуре широко применяются элементы электроники (диоды, транзисторы), изготовляемые на базе по
лупроводников. Полупроводники — это вещества (например, германий, кремний), которые по своим электрическим свойствам занимают промежуточное место между проводниками и диэлектриками.
Полупроводниковый диод — устройство (прибор) с двумя выводами и одним электроиио-дырочным переходом. Таким переходом называется область, разделяющая полупроводник на две части с разнотипной проводимостью. Наибольшее распространение получили германиевые и кремниевые диоды, а также диоды, выполненные иа основе арсенида галлия.
Достоинства диодов: малые габаритные размеры и масса, высокий коэффициент полезного действия (свыше 99%), неограниченный срок службы, высокая надежность и т. п.
На рис. 1.21 изображены сплавной маломощный кремниевый диод размером 16XU мм и схемы его включения. Электронио-дырочный переход такого диода образуется вплавлением алюминия в кремний. Работа диода основана на свойстве перехода пропускать ток только в одном направлении.
Транзистор — электропреобразовательиый полупроводниковый прибор с тремя или более выводами и одним или несколькими электрическими переходами, пригодный для усиления мощности.
Основным элементом транзистора является кристалл германия или кремния, в котором созданы три области различных проводимостей. Две крайние области всегда обладают проводимостью одинакового типа, противоположного проводимости средней области. Устройство и схемы включения транзистора показаны на рис. 1.22.
Средняя область транзистора называется базой, одна крайняя область — эмиттером, другая — коллектором. К каждой из областей припаяны выводы, с помощью которых транзистор подключается к схеме.
Рис. 1.21. Сплавной кремниевый выпрямительный диод и схемы включения (параллельно и последовательно):
1 — вывод; 2 — кристаллодержатель; 3 — корпус; 4 — припой; 5 — кристалл; 6 — алюминиевая проволока; 7 — стеклянный изолятор
в)
S)
Рис. 1.22. Траизисторьь
а — схема транзистора типа п—р—п (Э — эмиттер, Б — база. К — коллектор); б — схема транзистора типа р—п—р- е — устройство сплавного* транзистора; г — схемы включения транзисторов — с общей базой, общим эмиттером и общим коллектором
Существуют три схемы включения транзистора: с общей базой (ОБ), общим эмиттером (ОЭ) и общим коллектором (ОК).
Приборы, разработанные до 1964 г. и выпускающиеся сейчас, имеют условные обозначения из двух или трех элементов. Первый элемент — буква «Д» для диодов и «П» для плоскостных транзисторов. Второй элемент — число (номер) области применения. Третий элемент— буква, указывающая разновидность прибора.
Транзисторы группируются по группам: ГТ — транзисторы германиевые сплавные; КТ — транзисторы кремниевые однопереходные планарные; МП — германиевые сплавные в металлическом корпусе; П — германиевые сплавные для схем с малым уровнем шумов и другого назначения; КП — кремниевые полевые. Ассортимент транзисторов весьма разнообразен.
Обозначение полупроводниковых приборов приведено в табл. 1.12., С 1973 г. введена новая система обозначения разрабатываемых приборов, состоящая из четырех элементов. Первый элемент — буква или цифра, обозначающие материал: Г или 1 — германий или его соединения; К или 2 — кремний или его соединения; А или 3 — соединения галлия. Второй элемент — буква, указывающая класс прибора: Т — транзисторы биполярные; П — транзисторы полевые; Д — диоды; В — варикапы; И — диоды туннельные; Н — тиристоры диодные; У — тиристоры триодные; К — стабилизаторы тока; С — стабилитроны и стабисторы и т. д. Третий элемент — число, указывающее назначение и качественные свойства приборов, порядковый номер разработки (табл. 1.13 и 1.14). Четвертый элемент — буква, указывающая разновидность типа из данной группы приборов.
аблица 1.12. Обозначение полупроводниковых приборов
Диоды группы Д Транзисторы групп ГТ, П и МП Цифровое обозначение
Точечные германиевые Маломощные германиевые НЧ 1. ..100
Точечные кремниевые Маломощные кремниевые НЧ 101. . .200
Плоскостные кремниевые Мощные германиевые НЧ 201. ..300
Плоскостные германиевые Мощные кремниевые НЧ 301. ..400
Смесительные детекторы СВЧ Маломощные германиевые ВЧ 401. ..500
Умножите льные Маломощные кремниевые ВЧ 501. ..600
Видеодетекторы Мощные германиевые ВЧ 601. ..700
араметрические германиевые и кремниевые Мощные кремниевые ВЧ 701. ..800
Стабилитроны — 801. ..900
Варикапы .—. 901. ..950
Туннельные —. 951. ..1000
Выпрямительные столбы — 1001. ..1100
Таблица 1.13. Обозначения транзисторов
Мощность Частота
низкая средняя высокая и СВЧ
Чалая 101...199 201...299 301...399
Средняя 401...499 501...599 601...699
Большая 701...799 801...899 901...999
Таблица 1.14. Обозначения стабилитронов и стабисторов
Напряжение стабилизации, В Мощность, Вт
малая (менее 0,3) средняя (0,3...5) большая (свыше 5)
Цо 10 101...199 401...499 701...799
Вт 10 до 99 210...299 510...599 810...899
Вт 100 до 199 301...399 601...699 901...999
Обозначения диодов:
Выпрямительные малой мощности (до 0,3 А) 101 ... 199-
Тоже, средней мощности (от 0,3 до 10 А) 201 ... 299
Тоже, большой мощности (свыше 10 А) 301 ... 399
Универсальные 401 ... 490
Импульсные в зависимости от времени восстановления обратного сопротивления 501 ... 999
усилитель иа транзисторе р—п—р (схема с общим эмиттером)
а — пассивные (простейший одиотактный амплитудный модулятор и последовательно-балансный двухтактный); б — активный, ба-
лансный, двухтактны ft
Другие приборы обозначаю?:
Выпрямительные столбы
Выпрямительные блоки
Диоды СВЧ
Варикапы
Туннельные диоды
Тиристоры диодные
Тиристоры триодные
Излучатели
101 ... 199
301 ... 499
101 ... 799
101 ... 299
101 ... 499
101 ... 299
101 ... 699
101 ... 499
Примеры обозначения: КТ315Г— кремниевый транзистор широкого применения, маломощный, высокочастотный, порядковый номер разработки 15, группа Г; КС168А — кремниевый стабилитрон, маломощный, напряжение стабилизации 6,8 В.
Приборы прежних разработок до снятия их с производства выпускаются со старой маркировкой.
Наиболее важным назначением электронных приборов является усиление электрических сигналов. Для этого применяются электронные усилители (рис. 1.23). Различают следующие основные типы усилителей: низкой (звуковой) частоты (УНЧ); постоянного тока (УПТ); из
бирательный и широкополосный (узкой и широкой полосы частот).
Для изменения частоты используются построенные на диодах или транзисторах преобразователи частоты (рис. 1.24). В качестве элемента памяти, двоичного счетчика нли делителя частоты следования импульсов, а также устройства переключения используется триггер (рис. 1.25). Для образования синусоидальных колебаний электрического тока применяются генераторы, преобразующие энергию источника постоянного тока в переменный (рис. 1.26).
Рис. 1.25. Триггер
Рис. 1.26. Генераторы класса:
a — LC с индуктивной обратной связью с последовательным и параллельным питанием; б — RC с положительно обратной связью по току и напряжению
Выпрямитель (рис. 1.27) выполняет обратную функцию — преобразует переменный ток в постоянный.
Стабилизация напряжения (тока) обеспечивается стабилизатором. Он автоматически и с требуемой точностью поддерживает заданное напряжение (ток) на нагрузке при изменении дестабилизирующих факторов в обусловленных пределах (рис. 1.28).
В качестве микроэлектронных изделий используют интегральные микросхемы. Такие изделия состоят из активных элементов (транзисторов, диодов), пассивных элементов (резисторов, конденсаторов, индуктивностей) и соединительных проводников. Изготовляются они в едином технологическом процессе в объеме или на поверхности материала основания, электрически соединены между собой, заключены в общий корпус и представляют неразделимое целое. Интегральные схемы классифицируются по принципам их изготовления и функциональному назначению и могут быть полупроводниковыми и гибридными. Последние выполняются в виде пленок. Корпуса микросхем подразделяются на четыре типа (рис. 1.29), из которых три имеют прямоугольное и один круглое основания.
Начиная с 1974 г. вновь разрабатываемым и модернизируемым микросхемам присваиваются новые обозначения, состоящие из четырех элементов: первый — цифра, указывающая группу микросхемы (1, 5, 7 — полупроводниковые; 2, 4, 6, 8 — гибридные; 3 — пленочные); второй — двузначное число, указывающее порядковый номер разработки (от 0 до 99); третий — две буквы, указывающие подгруппу функционального назначения и четвертый — порядковый номер разработки.
Рис. 1.27. Выпрямители: а — однополупернодный; б — двухполупериодный; в — мостовая двухполупериод-ная схема выпрямления
Рис. 1.28. Стабилизаторы: а — однокаскадный стабилизатор напряжения; б — транзисторный стабилизатор тока
ппппппл
ипппипЕГ
Рис. 1.29. Корпуса микросхем: прямоугольная форма; 1 — в пределах основания перпендикулярно ему; 2 — за пределами основания перпендикулярно ему; 3 — параллельно плоскости основаиня за его пределами; 4 — круглая форма в пределах основания перпендикулярно ему
Пример обозначения микросхемы: К121ЛБ2— полупроводниковая логическая схема И—НЕ/ИЛИ—НЕ из серии К121, номер разработки в серии — второй.
При монтаже интегральных схем во избежание перегрева и вывода их из строя необходимо пользоваться паяльником с температурой лезвия не более 265 °C. Время касания к каждому выводу не должно превышать 3 с, интервал между пайками соседних выводов 3 ... 10 с. Расстояние от корпуса до места пайки по длине вывода должно быть не менее 1,0 ... 1,5 мм. Лезвие паяльника обязательно заземляется.
Микросхемы следует располагать вне действия магнитных полей постоянных магнитов, трансформаторов и дросселей, а также статического электричества.
2
ТЕЛЕФОННЫЕ АППАРАТЫ И ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА
2.1. ОБЩИЕ СВЕДЕНИЯ
Телефонный аппарат — оконечное абонентское устройство телефонного тракта, предназначенное для передачи и приема речевых и вызывных сигналов. Телефонные аппараты ГТС классифицируются:
по способу питания микрофона — аппараты ЦБ, питание микрофона которых осуществляется от общего источника постоянного тока, установленного на телефонной станции, и аппараты МБ, питание микрофона которых осуществляется от индивидуального источника постоянного тока, устанавливаемого в аппарате или около него;
по типу станций, для включения в которые они предназначены,— АТС и РТС (последние без номеронабирателя);
по конструкции — настольные, настенные и унифицированные. Наибольшее распространение получили телефонные аппараты ЦБ АТС настольного типа.
Качество телефонных аппаратов оценивают по их телефонометрическим, электроакустическим, электрическим, механическим и климатическим параметрам. К телефонометрнческим параметрам относятся: разборчивость и эквиваленты затухания передачи, приема и местного эффекта.
Разборчивость — качество телефонной передачи, определяемое отношением числа правильно принятых по испытательному тракту элементов речи (звуков, слогов, слов или фраз) к общему числу переданных элементов речи, выражаемым в процентах или долях единицы. Различают следующие виды разборчивости: звуковую (D), слоговую (S), словесную (W) и фазовую (I).
Эквивалент затухания передачи — разность затуханий эталонной и испытуемой систем при равенстве громкости речи, прослушиваемой в приемной части эталонной системы при передаче ее попеременно через испытуемую систему и передающую часть эталонной системы. Эквивалент затухания приема — разность затуханий эталонной и испытуемой систем при равенстве громкости речи, передаваемой через передающую часть эталонной системы при прослушивании этой речи попеременно через испытуемую систему и через приемную часть эталонной системы. Эквивалент затухания местного эффекта — затухание, устанавливаемое в эталонной системе при равенстве громкости речи, передаваемой и прослушиваемой попеременно через эталонную систему и цепь местного эффекта, испытуем ой системы.
Электроакустическими параметрами телефонного аппарата являются коэффициенты передачи и приема при различных частотах, устойчивость к самовозбуждению (зуммированию), динамическое и статическое сопротивления микрофона постоянному току, сопротивление микрофона переменному току, коэффициент передачи (чувствительность) микрофона при различных частотах и др.
Коэффициент передачи телефонного аппарата Кпер — отношение действующих значений напряжения (I/, мВ), развиваемого на линейных клеммах аппарата, и звукового давления (Р, Н/м2), воздействующего на микрофон: Knep=U/P мВ-м2/Н.
Коэффициент приема телефонного аппарата Кпр — отношение действующих значений звукового давления (Р, Н/м2), развиваемого телефоном в камере искусственного уха, и напряжения (I/, В), приложенного к линейным зажимам телефонного аппарата через входное сопротивление электрически длинной линии:
Кцр==Р/1/, Н/В-м2.
К электрическим параметрам относятся сопротивление аппарата постоянному току, рабочее затухание схем аппарата на передачу и прием, рабочее затухание местного эффекта, чувствительность аппарата к вызывному току, электрическая прочность и сопротивление изоляции аппарата и др. Механическими и климатическими параметрами явля
ются ви ро- и ударная прочность телефонного аппарата, срок служен номеронабирателя и рычажного переключателя, износоустойчивость микротелефонного и розеточного шнуров, а также тепло-, влаго- и холодоустойчивость аппарата.
Телефонные аппараты должны-удовлетворять следующим требованиям:
устойчиво работать при температуре окружающего воздуха —10 ... ... _f-45 °C и относительной влажности до 90%;
эквиваленты затухания передачи и приема при затухании абонентской линии 4,34 дБ должны быть не более 10,4 и 5,21 дБ соответственно, а при затухании абонентской линии 0 дБ — не менее 0,87 и 2,61 дБ;
слоговая разборчивость при передаче через тракт с общим затуханием 30,38 дБ (затухание двух систем по 4,34 дБ и соединительной линии 21,7 дБ) и уровне шума в помещении 60 дБ должна быть ие менее 75%;
эквивалент затухания местного эффекта при включенном питающем комплекте соединительной линии с затуханием, равным или более 21,7 дБ, должен быть не менее 14,8 дБ;
сопротивление изоляции между линейными зажимами розетки и металлическими частями, выступающими наружу, должно быть не менее 100 МОм;
уровень громкости вызывного акустического сигнала на расстоянии 0,5 м от лицевой стороны аппарата при напряжении на его зажимах, равном 50 В на частоте 25 Гц, в положении регулятора, соответствующем максимальной громкости сигнала, не должен быть менее 70 дБ;
рычажный переключатель должен выдерживать без нарушений регулировки не менее 300000 срабатываний.
Телефонные аппараты в абонентскую линию АТС могут включаться индивидуально, параллельно и спаренно. При параллельном включении основной аппарат присоединяют к розетке РТ-4 или другого соответствующего типа четырехжильным шнуром, а дополнительный — к розетке трехжильным шнуром. Розетки основного и дополнительного аппаратов соединяют между собой двумя проводами 1X2 с включением в соответствующие клеммы в зависимости от типа аппарата. Абонентскую линию включают в клеммы Л1 и Л2 основиого.аппарата. Одновременно между соответствующими клеммами основного аппарата снимается перемычка. При таком включении сигнал вызова поступает в оба аппарата одновременно или только в дополнительный аппарат, если звонок основного аппарата отключен. В последнем случае между аппаратами прокладывается один провод 1X2. Прослушивание разговора, ведущегося с основного аппарата, в дополнительном аппарате исключается. При снятии микротелефонной трубки с основного аппарата прерывается (перехватывается) разговор, ведущийся с дополнительного аппарата.
Спаренное включение телефонных аппаратов осуществляется с помощью комплектов спаренных аппаратов (КСА), станционных устройств спаривания (СУС), абонентской высокочастотной установки (АВУ) и иногда блокираторов. Последние промышленностью не поставляются, поэтому используются освободившиеся после распаривания телефонов. При использовании КСА и СУС, установленных в автоматных залах АТС, телефонные аппараты включают через диодные приставки, которые устанавливаются вместо розеток. В случае применения
АВУ телефонные аппараты включают в блоки НЧ-А и ВЧ-А (низко- и высокочастотные).
При спаренном включении телефонов вызов с АТС поступает в телефонный аппарат, номер которого был набран. Во время набора номера с одного аппарата звонок во втором аппарате не подзванивает. Разговор, ведущийся с одного аппарата, в другом аппарате не прослушивается. Телефонные аппараты, спаренные с помощью АВУ, работают как индивидуальные телефоны.
К каждому телефонному аппарату могут быть подключены дополнительный звонок, устанавливаемый в другом месте (помещении), удлиненный шнур, световая сигнализация вызова, автоответчик и другие устройства.
Телефонные аппараты могут быть с кнопочным и сенсорным устройством для набора номера. Поскольку поставщики систематически совершенствуют выпускаемую аппаратуру, получаемые аппараты могут несколько отличаться от имеющихся в эксплуатации.
2.2. АППАРАТ ТА-72М-5
Телефонный аппарат ТА-72М-5 (рис. 2.1) Рижского производственного объединения ВЭФ предназначен для работы в сетях АТС. Аппарат настольного типа. Габаритные размеры (с микротелефонной трубкой): длина — 150, ширина — 213 и высота—120 мм. Масса аппарата 1,35 кг.
Схема аппарата противоместная мостового типа (рис. 2.2). В коммутационно-вызывную часть схемы входят рычажный переключатель РП, звонок Зв, конденсатор С1 и номеронабиратель НН. Разговорная часть схемы содержит телефон Тф, микрофон Мк, трансформатор Тр, балансный контур (конденсаторы Cl, С2 и резисторы Rl, R2) и фриттер (Д1, Д2). Трансформатор имеет три обмотки: линейную I, балансную II и телефонную III.
Конструктивно аппарат состоит из основания, блока (монтажной платы), корпуса, микротелефонной трубки и розетки со смонтирован-
Рис. 2.1. Телефонный аппарат ТА-72М-Б
ными в них деталями.
Основание — пластмассовое прямоугольное с отформованным вверх ступенчатым бортиком. В основании устроены отверстия и приливы для крепления деталей .ч акустические прорези, улучшающие слышимость звонка. Снизу основания укреплены четыре резиновые ножки. На основании размещены: блок (плата) со смонтированными на нем деталями, звонок, рычажный переключатель и номеронабиратель.
Блок (плата) представляет собой гетинаксовую панель размером 80X80 мм, снизу которой нанесена печатная схема. На плате смонтированы: трансформатор, контактная группа рычажного переключателя, резисторы, конденсаторы, диоды и клеммы. Плата удерживается вырезом
Рис. 2.2. Принципиальная схема телефонного аппарата ТА-72М-5
и приливами в основании аппарата и болтом рычажного переключателя.
Корпус аппарата пластмассовый прямоугольный. Отверстие для номеронабирателя смещено влево, правее него устроены рамка для номера телефона и прозрачная рифленая пластинка для сигнальной лампы (при ее подключении). На верхней панели устроены выемки для микротелефонной трубки с вмонтированными в них нажимными пластинами рычажного переключателя. В задней верхней части предусмотрена выемка (карман) для переноски аппарата. Внутри корпуса запрессованы латунные втулки с резьбой для винтов, крепящих корпус к основанию аппарата. Габаритные размеры корпуса 150Х193Х Х75 мм.
Звонок двухчашечный поляризованный с одной электрокатушкой (рис. 2.3). Чашки звонка отштампованы из латуни различной толщины, что обеспечивает мелодичность звучания. Чашки крепятся к металлическому основанию из сплава. Отверстия в чашках для крепежных винтов расположены эксцентрично, что позволяет легко регулировать расстояние между бойком и чашками. Под головки винтов подложена пластина, обеспечивающая стабильность положения чашек после регулировки. Габаритные размеры собранного звонка 105Х90Х Х35 мм.
Рычажный переключатель собран .на металлическом мостике с перемещающимся рычагом (рис. 2.4). На плоскости моста помещено пластмассовое основание с пакетом контактных пружин. Рычаг с одной стороны имеет две выступающие изогнутые удлиненные планки, на которые действуют нажимные пластины при положенной на аппарат микротелефонной трубке, а с другой стороны — укороченный выступ с закрепленной спиральной пружиной. Под действием пружины и микротелефонной трубки рычаг перемещается иа угол до 45°.
Рис. 2.3. Звонок телефонного аппарата ТА-72М-5:
J — якорь; 2 — магнит; 3 — электромагнит;
4 — чашка; 5 — боек; 6 — винт крепления;
7 — винт крепления чашки; 8 — мостик металлический; 9 — выступ крепления к основанию аппарата
Рис. 2.4. Рычажный переключатель телефонного аппарата
ТА-72М-5:
1 — основание пластмассовое; 2 — контактные пружины; 3 — рычаг металлический; 4 — гетинаксовая пластина с вырезами (разъединитель); 5 — пылезащитный колпачок; 6 — спиральная пружина; 7 — стойка металлическая
Группы контактных пружин закрыты прозрачным пылезащитным колпаком, в верхней части которого помещена изоляционная пластина с вырезами (ползун) для длинных контактных пружин. Один конец этой пластины (ползуна) находится в выступе рычага, а другой — проходит в прорезь колпачка с противоположной стороны и свободно перемещается в нем под действием рычага.
Номеронабиратель (рис. 2.5) собран на круглом много-фигурном пластмассовом основании. С верхней стороны основания размещены пружинная камера с заводной пружиной, пальцевый диск, пальцевый упор и лицевой защитный диск. Через пружинную камеру проходит центральная ось.
Снизу основания посредством держателя с тремя вертикальными стоиками удерживаются трибка с ведущим зубчатым колесом, редукторная зубчатка и центробежный регулятор скорости. На валу трибки с зубчатым колесом надета плоская фрикционная пружина, обеспечивающая их жесткое сцепление во время рабочего хода. На внешнем конце вала трибки укреплены поводок с движущей пружиной, палетка и стопорная пружина.
В вертикальную стойку основания впрессованы две группы контактных пружин, к концам которых припаяны проводники трехпроводного жгута.
Снизу механизм номеронабирателя закрыт пылезащитным пластмассовым колпачком.
Смазка номеронабирателя производится морозостойким маслом МВП (ГОСТ 1805—51) в местах, указанных на рис. 2.6. Масло наносят на рабочие поверхности деталей проволокой диаметром 0,9 ... 1,0 мм, которую каждый раз окунают в масло на глубину 10 ... 12 мм.
Рис. 2.5. Номеронабиратель телефонного аппарата TA-72M-S:
1.— пальцевый диск; 2— пальцевый упор; 3 — основание; 4— центробежный; регулятор; 5 — зубчатое колесо; 6 — держатель; 7 — винт крепления держателя;
8— центральная ось; 9—контактные пружины; 10—жгут проводов; 11 — пружина заводная; 12 — трнбка; 13 ~ фрикционная пружина; 14— лицевой диск;
15 — пылезащитный колпачок
В телефонном аппарате номеронабиратель укрепляется с помощью металлического крепежного мостика с тремя выступами. Эти выступы крепятся к основаниям рычажного переключателя и аппарата.
Микротелефон пая трубка — пустотелая пластмассовая. Телефонный капсюль (ТК-67-НТ) соединяется с микротелефонным шнуром двумя клеммными винтами, а микрофонный капсюль (МК-16-180)—• пружинными контактными пластинами, укрепленными в пластмассовом вкладыше в гнезде микрофона. Жилы микротелефонного шнура при-
Рис. 2.6. Смазка номеронабирателя телефонного аппарата TA-72M-S (места смазки указаны точками):
о — центральная ось; б—пальцевый диск; в — заводная пружина; г — ось грузика; д'— поводок; е — держатель с редукторной зубчаткой; ж — основание (стержень); в— регулятор
Рис. 2.7. Включения телефонного аппарата ТА-72М-5: а — шнуров; б — параллельно по схеме «директор — секретарь»
соединены к контактным пластинам винтами. Провода проложены в лустотелой рукоятке микротелефонной трубки.
Шнуры: микротелефонный — трехпроводный спиральный; розеточный — пятипроводный прямой и номеронабирателя — трехпроводный жгут.
Розетка — пластмассовая прямоугольная пятиклеммная. Крышка крепится к основанию одним невыпадающим винтом.
Схемы включения аппарата показаны на рис. 2.7. Параллельное включение аппаратов осуществляется по схеме «директор — секретарь», при этом клеммы 4, 5, 3 розетки основного аппарата подключаются проводами 1X2 соответственно к клеммам 1 (а), 2 (6) и 5 розетки дополнительного аппарата. Абонентская линия включается в клеммы 1 (а) и 2 (Ь) розетки основного аппарата. Если клеммы розеток 3 и 5 аге соединять, то сигнал вызова будет поступать только в дополнительный аппарат.
2.3. АППАРАТ ТА-1146 «СПЕКТР»
Телефонный аппарат «Спектр» (рис. 2.8) Пермского телефонного завода предназначен для включения в абонентские линии АТС. Конструкция аппарата позволяет использовать его как в настольном, так и в настенном .положении. Габаритные размеры аппарата (с микротеле-•фонной трубкой): длина — 230, ширина — 172 и высота — 120 мм. Мас-са аппарата 1,3 кг.
Аппараты поставляются следующих типов:
ТА-1146 — основное исполнение, обеспечивает возможность подключения дополнительного телефона, розетка штепсельная.
ТА-1148—отличается от ТА-1146 тональным приемником вызова ,и динамическим микрофоном с усилителем передачи.
ТА-1164 — обеспечивает возможности дублирования акустического сигнала вызова световым, получения справки с УАТС при наличии соответствующего оборудования на станции и подключения дополни-дельного телефона.
ТА-1166 — отличается от ТА-1164 тональным приемником вызова и динамическим микрофоном с усилителем передачи, возможностью включения дополни-1'' тельных устройств (магнитофона, табло), отсутствием возможности получения справки с УАТС.
ТА-1162 — отличается от ТА-1146 наличием розетки РТ-2. Не может включаться через АВУ и блокиратор, а также параллельно, в качестве директорского аппарата. Кроме того, не позволяет подключать дополнительные устройства.
ТА-1128 — отличается от ТА-1162 наличием розетки РТШ.
ТА-2116 — без номеронабирателя с розеткой РТШ, возможно параллельное его включение и подключение дополнительного теле-
Рис. 2.8. Телефонный аппарат TA-I146 «Спектр»
фона.
Схема аппарата основного исполнения (ТА-1146) состоит из двух основных частей: разговорной и коммутационно-вызывной (рис. 2.9).
Разговорная часть выполнена по противоместной схеме и содержит дифференциальный автотрансформатор Тр, балансная обмотка которого одновременно используется в качестве телефонной, телефон Тф, микрофон Мк, балансный контур (резисторы R2, R3 и конденсатор С4), фриттер (Tl, Т2). Дополнительный телефон для прослушивания ведущихся переговоров подключается параллельно телефону Тф через контакты гнезда Гн.
Коммутационно-вызывная часть схемы содержит две контактные группы на переключение РП1 и РП2 рычажного переключателя, конденсатор С2, звонок Зв, номеронабиратель НН и искрогасительный
Рис. 2.9. Принципиальная схема телефонного аппарата ТА-1146 «Спектр»
Рис. 2.10. Схема соединений телефонного аппарата ТА-П46 «Спектр»:
ДВУ — дополнительное вызывное устройство; ДТА — дополнительный телефонный аппарат; МТ — микротелефониая трубка; Гн — гнездо для подключения дополнительного телефона; Перемычка «1-а» устанавливается в штепселе (исключается при подключении ДВУ к розетке); Ш1 ... Ш21 — маркировка контактных соединителей (условно)
контур Rl, С2. Конденсатор С2 является элементом как вызывной цепиг так и искрогасительного контура.
Схема соединений аппарата ТАИ 146 приведена на рис. 2.10. В аппаратах ТА-1164, ТА-1166, ТА-1128, ТА-1162 и ТА-2116 имеется одна контактная группа РП1. Принципиальная схема аппарата ТА-1148 при* ведена на рис. 2.11.
Рис. 2.11. Принципиальная схема телефонного аппарата ТА-1148 (с тональным приемником вызова и динамическим микрофоном с усилителем передачи)
ТА-1146, ТА-1148, ТА- 11Z8, TA-2116
Вид А
ФЗ,5Х
ТА-1164 .ТА-1166
Рис. 2.12.
Габаритные и установочные
размеры телефонных аппаратов «Спектр»
93,5
ТА -116Z
Z3D вид А
42
58
Вид А
Конструктивно аппарат «Спектр» состоит из основания, коммутационно-разговорного блока, вызывного устройства, корпуса, микротелефонной трубки, розетки, номеронабирателя (кроме ТА-2116). Аппарат ТА-1164 имеет дополнительную кнопку и индикатор дублирования акустического сигнала световым, а ТА-1166 — световой индикатор. Габаритные и установочные размеры аппаратов «Спектр» приведены на рис. 2.12.
Основание изготовлено из термопластической пластмассы, изогнуто н приподнято в средней части. По периметру основания отформован вверх бортик с вырезами для микротелефонного и розеточного шнуров и гнезда для включения дополнительного телефона. С одной стороны наклонной плоскости размещены коммутационно-разговорный блок и номеронабиратель, а с другой — звонок. Под чашками звонка устроены акустические отверстия. Для крепления деталей предусмотрены зацепы и защелки. Снизу укреплены две резиновые ножки и продолговатый выступ, обеспечивающие достаточное сцепление аппарата
Рис. 2.13. Плата коммутационно-разговорного блока аппаратов ТА-1146 и ТА-1148 «Спектр»:
1 — рычажный переключатель; 2 — ползун; 3 — стойка; 4 — рычаг; 5 — толкатель; 6 — пружина; 7 — комплектующие детали
с поверхностью стола при наборе номера с помощью номеронабирателя.
Коммутационн о-p азговорный блок аппарата (рис. 2.13) представляет собой гетинаксовую плату с печатной схемой. На плате размещены трансформатор, рычажные переключатели, резисторы, конденсаторы, транзисторы (диоды в аппаратах ТА-1164 и ТА-1166) и штыри разъемных контактных соединений. Размер платы 80X70 мм.
Вызывное устройство возможно двух типов: звонок и тональный приемник вызова. Последний использован в аппаратах ТА-1148 и ТА-1166.
Звонок — двухчашечный с одним электромагнитом. Детали звонка собраны на штампованном основании из алюминиевого сплава общим размером 85ХЮ0 мм. Основание имеет два выступа и паз для закрепления его в аппарате. Магнитная система состоит нз постоянного магнита, якоря с бойком, сердечника, двух держателей, скобы и пружинной шайбы. На скобе, имеющей выступы для соединения с основанием, закреплен держатель из латуни, образующий гнездо для постоянного магнита и ограничивающий перемещение якоря в двух взаимноперпендикулярных направлениях. Якорь установлен на магнит и закреплен держателем из бронзы. Электрокатушка размещена между щечек скобы и закреплена сердечником, зафиксированным пружинной шайбой. Подключение электрообмотки к схеме аппарата выполняется
Рис. 2.14. Тональный приемник вызова телефонных аппаратов ТА-1148 и ТА-1166 «Спектр»:
1 — плата; 2 — вызывной прибор; 3 — резистор переменный с регулятором громкости; 4 — основание аппарата
проводниками с наконечниками разъемного соединителя. Чашки закреплены на основании винтами.
Тональный приемник вызова состоит из электронного блока и вызывного прибора. Последний представляет собой электроакустический преобразователь с повышенной отдачей. Электронный блок состоит из печатной платы, на которой все составные элементы закреплены пайкой, а переменный резистор — дополнительно механически (рис. 2.14).
Корпус (колпак) изготовлен из термопластической пластмассы, изогнут под углом, образуя две наклонные плоскости аналогично основанию. На передней наклонной плоскости устроено отверстие для номеронабирателя, а левее его выемка для микротелефонной трубки. В гребне выемки имеется отверстие для выхода рычага. В аппарате ТА-2116 отверстие для номеронабирателя не предусмотрено, в аппарате ТА-1164 устроено отверстие для кнопки справок, в аппаратах ТА-1164 и ТА-1166 на колпаке закреплен прозрачный колпачок для оптического индикатора.
Корпус (колпак) крепится к основанию с помощью двух стоек-защелок.
Рис. 2.15. Мнкротелефоиная трубка телефонных аппаратов «Спектр»:
<а —аппаратов ТА-П46. TA-1128, TA-1162. ТА-1164 н ТА-2116; б — держатель микротелефонной трубки аппаратов ТА-1148 и ТА-1166:
/ — крышка; 2 —держатель телефонного и микрофонного капсюлей; 3 — телефонный капсюль; 4 — микрофонный капсюль; 5 — микротелефонный шнур; 6 — контактные пружины; 7—корпус; 8— ребра крепления шнура; 9 — плата усилителя передачи в держателе; 10 — акустическая камера
Мнкротелефоиная трубка (рис. 2.15) имеет прямоугольную форму, изогнутую под углом в середине соответственно выемке в корпусе аппарата. Трубка составляется из двух продольных половин: корпуса и крышки, изготовляемых из термопластичной пластмассы, скрепляемых винтом. В корпусе трубки устроены гнезда для капсюлей. В месте установки микрофонного капсюля имеется акустическая камера, обеспечивающая соответствующую частотную характеристику. Со стороны этого капсюля устроены два выступающих ребра, между которыми вкладывается втулка микротелефонного шнура.
В центральной части крышки предусмотрено углубление с отрицательным углом со стороны телефонного капсюля, который необходим для удержания ее в настенном аппарате.
Для крепления капсюлей применен держатель рамкообразной формы, изготовленный из пластмассы и прижимающий капсюли за их
бортики к посадочным плоскостям корпуса. Прижим обеспечивается за’, счет давления крышки на выступы держателя и его деформации в пределах упругости при соединении корпуса с крышкой. Со стороны микрофонного капсюля в держатель запрессованы две контактные пружины, осуществляющие соединение капсюля с микротелефонным шнуром..
В микротелефонных трубках аппаратов ТА-1148 и ТА-1166 помещены плата усилителя передачи размером 45X50 мм и элементы, крепления динамического микрофона (камера и держатель). На печатной плате смонтированы электрорадиоэлементы усилителя передачи.
Розетки телефонных аппаратов «Спектр» различны. Аппараты. ТА-1146, ТА-1128, ТА-1148 и ТА-2116 оснащены штепсельными телефонными четырехклеммными розетками, ТА-1164 и ТА-1166 — шести-клеммными розетками РТ-6 и ТА-1162 — двухклеммной розеткой РТ-2.. Шестиклеммная розетка состоит из двух основных частей: основания,, на котором размещены клеммы, н крышки. Крышка к основанию крепится с помощью защелок в основании (за счет упругих свойств-крышки). Для снятия крышки необходимо сжать ее в поперечном направлении и потянуть на себя.
Номеронабиратель (рис. 2.16) состоит из передаточного механизма и контактных пружин, смонтированных с одной стороны-основания, и пальцевого диска с упором, цифрового кольца и колпачка — с другой стороны. В состав механизма входят: валик, зубчатое-колесо, трибка, храповик, червячное колесо, палетка, собачка, заводная и контактные пружины, подшипник и центробежный регулятор-скорости.
Набор номера производится под действием заводной пружины при возвратном ходе механизма после поворота пальцевого диска до упора от соответствующей цифры набираемого номера. Раскручиваясь, заводная пружина приводит в движение кинематическую цепь. Палетка, проходя между импульсными пружинами, своими выступами размыкает контакты па время ее прохождения. Скорость прохождения палетки определяется центробежным регулятором барабанного типа, связанным с ней червячной передачей. В конце хода два последних им-
Рис. 2.16. Номеронабиратель телефонного аппарата «Спектр»:
1 — основание; 2 — валик; 3 — зубчатое колесо; 4 — подшипник; 5 — центробежный регулятор скорости; 6 — кулачок, 7 — трибка; 8 — храповик; 9 — палетка? 10 — контактные пружины; 11 — заводная пружина; 12 — пальцевый диск; 13 — собачка; 14 — червячное колесо; 15 — пальцевый упор
‘Рис. 2.17. Смезка номеронабирателя телефонного аппарата «Спектр» (места смазки указаны точками):
а основание; б — регулятор скорости, в — барабан; г — трибка; д — валик; е — подшипник
пульса шунтируются контактной группой, на одну из пружин которой действует жестко закрепленная на зубчатом колесе шайба-кулачок. Для исключения попадания пыли в механизм номеронабирателя он закрывается колпачком.
Смазку номеронабирателя производят морозостойким приборным маслом в строго установленных местах (рис. 2.17).
Рычажный переключатель состоит из пластмассовой стойки, рычага, толкателя, ползуна, пружины и двух групп контактных пружин под пылезащитным колпаком (РП1 и РП2). В аппаратах TA-1128, ТА-1162 и ТА-2116 смонтирована одна группа переключающих пружин РП1. Пластмассовая стойка с рычагом закреплена на плате коммутационно-разговорного блока методом оплавления. Рычаг под воздействием цилиндрической пружины сжатия и толкателя воздействует на ползун в зависимости от поднятой или положенной на аппарат микротелефонной трубки. Контактные группы образованы из трех плоских пружин с приваренными контактами, действующих на переключение. Необходимое контактное давление обеспечивается за счет деформации пружин выступами, устроенными в каркасе и крышке переключателя. В собранном аппарате рычаг выходит наружу через отверстие в колпаке.
Шнуры: микротелефонный — трехжильный, спиральный; номеронабирателя — трехжильный; розеточный — двух-, четырех- или шестижильный прямой.
В состав аппаратов «Спектр» входят: три-четыре конденсатора типа МБМ и К73 емкостью 0,033 ... 1,0 мкФ; два — четыре резистора типа МЛТ и СПЗ-4аМ сопротивлением 100 Ом ... 10 кОм; два транзистора КТ315Б; диод КД209А (в ТА-1164 и ТА-1166); индикатор ИНС-1 (в ТА-1164 и ТА-1166); вызывной прибор ВП-1 (в ТА-1148 и ТА-1166); микрофон МК-16-У или МДМ-7; телефон КЭД-2; трансформатор ТТ-3; гнездо ГК2 и другие детали.
Рис. 2.18. Плата (а) и принципиальная схема (б) усилителя передачи телефонного аппарата «Спектр» (маркировка элементов показана условно)
Усилитель передачи (рис. 2.18) состоит из диодного мо* ста, защитного стабилитрона, предварительного усилителя и оконечного каскада. В усилителе смонтированы: три конденсатора К50-6-1-16 В, К50-6-1-6.3 В и КЮ-7-В-Н30 емкостью 10, 50 мкФ и 3300 пФ соответственно; шесть резисторов МЛТ-0,125 сопротивлением 2 ... 15 кОм; четыре диода КД209А; стабилитрон КС510А; четыре транзистора КТ3102Б, КТ315Б (два) и КТ503Б.
Диодный мост Д1 ... Д4 служит для подачи постоянного напряжения питания на усилитель в той полярности, которая необходима для его работы независимо от полярности напряжения питания в линии. Защитный стабилитрон Д5 обеспечивает защиту элементов усилителя от перегрузок импульсными напряжениями.
Предварительный усилитель предназначен для усиления электрического сигнала, поступающего с микрофона и содержит:
два каскада усиления сигналов низкой частоты на транзисторах Tl, Т2 и резисторах R4, R6;
делитель напряжения на резисторах Rl, R2, R3, который определяет величины постоянного напряжения на выходе усилителя (Rl, R2) и коэффициента усиления передачи (R3);
конденсатор С1, служащий для разделения переменного напряжения, поступающего с микрофона, и постоянного напряжения смещения на базе транзистора Т1;
фильтр питания R5, С2, который используется для разделения постоянного питания предварительного усилителя и переменного напряжения, поступающего с выхода оконечного каскада.
Оконечный каскад усиливает сигнал, поступающий с предварительного усилителя, до требуемой величины. Он состоит из транзисторов ТЗ и Т4, включенных по схеме составного транзистора.
Конденсатор коррекции СЗ служит для исключения самовозбуждения усилителя на низких частотах.
При работе усилителя сигнал с микрофона Мк через контакты Ш4, Ш5 и разделительный конденсатор С1 поступает на базу транзистора Т1 первого каскада предварительного усилителя. Усиленный им сигнал поступает на оконечный каскад, выполняющий роль управляемого генератора напряжения. В результате усиления сигнала оконечным каскадом между коллекторами транзисторов ТЗ, Т4 и эмиттером транзистора Т4 возникает пульсирующее напряжение, представляющее собой сумму двух напряжений: усиленных переменного и постоянного напряжений, имеющихся при отсутствии сигнала. Далее сигнал с оконечного каскада через открытые диоды диодного моста (Д1, Д4 нли Д2, ДЗ в зависимости от полярности приложенного к диодному мосту постоянного напряжения) поступает на контакты Ш2 н ШЗ.
Тональный приемник вызова (рис. 2.19) состоит из преобразователя напряжения питания, формирователя управляющих импульсов, делителя частоты, управляемого генератора тональной частоты и усилителя. Он смонтирован на отдельной плате, на которой размещены; четыре конденсатора К50-6-1-50В, К50-6-1-16 емкостью каждый 10 мкФ, К10-7В-Н30 емкостью* 2200 пФ н К73-9-100В емкостью 0,01 мкФ; 15 резисторов МЛТ-0,125 сопротивлением 470 Ом ... ... 330 кОм; пять диодов КД521В(два), КД209А (два) и КД521Г; два стабилитрона КС527А; четыре транзистора КТ315Б (два), КТ315И и КП305Е полевой; две микросхемы К176ЛА7 и R176TM2.
Преобразователь напряжения питания преобразует переменный ток сигнала вызова частотой 25 Гц в постоянное
Рис. 2.19. Принципиальная схема тонального приемника вызова телефонных аппаратов «Спектр» (выводы 14 микросхем по Э1 и Э2 подключают к точке «а», а выводы 7 микросхем Э1 и Э2 — к общему проводу)
напряжение для питания приемника вызова. Он состоит из выпрями-теля-ограничнтеля, выполненного на стабилитронах Д2, Д4 и диодах ДЗ, Д5 и параметрического стабилизатора напряжения питания микросхем R2, Д7. Конденсаторы Cl, С2 служат для сглаживания пульсации выпрямленного напряжения, а диод Д6 — для предотвращения разряда конденсатора С2 на конденсатор С1 после окончания посылки вызывного сигнала.
Формирователь управляющих импульсов предназначен для формирования из сигнала вызова прямоугольных импульсов для управления генератором тональной частоты. Он состоит из триггера Шмидта на транзисторах Tl, Т2 и резисторах R3 ... R8, служащего для получения прямоугольных импульсов, и инвертора Э1.1 для формирования фронтов управляющих импульсов.
Делитель частоты обеспечивает деление частоты управляющих импульсов с целью получения заданной структуры вызывного сигнала. Он состоит из двух последовательно включенных счетных триггеров Э2.1 и Э2.2, образующих делитель частоты с коэффициентом деления, равным 4.
Управляемый генератор то«альной частоты служит для формирования структуры вызывного сигнала. В его состав входят:
логические элементы Э1.2 и Э1.3, являющиеся пороговыми элементами; резисторы R9, R10 и конденсатор СЗ, являющиеся элементами частотозадающей цепи генератора;
управляемый элемент на полевом транзисторе ТЗ для измерения параметров частотозадающей цепи путем изменения суммарного сопротивления между входами элементов Э1.2, Э1.3;
защитные элементы Д8, R11, обеспечивающие защиту логических элементов от импульсов повышенного напряжения, возникающих при перезарядке конденсатора СЗ.
Усилитель предназначен для усиления сигналов на электроакустическом преобразователе. В состав его входят:
логический элемент Э1.4, обеспечивающий согласование выхода генератора с входом оконечного каскада усилителя, а также устранение эффекта «послезвучания» путем подачи запрета (ЛОГ. «О») на вход логического элемента через диод Д1 после посылки вызова и разряда конденсатора С1 через резистор R1;
оконечный каскад на транзисторе Т4 и резисторах R13, R14, задающих режим работы транзистора;
резистор R15, ограничивающий мощность сигнала, поступающего на электроакустический преобразователь ВП-1;
конденсатор С4, сглаживающий импульсы, возникающие при подаче прямоугольных импульсов на электроакустический преобразователь.
При поступлении сигнала вызова в тональный приемщик вызывной ток частотой 25 Гц через разделительный конденсатор поступает на вход выпрямителя-ограничителя. После выпрямления полученное постоянное 'напряжение используется для питания каскадов усилителя. Одновременно после однополупериодного выпрямителя вызывного тока импульсы, возникающие между общей точкой и точкой соединения стабилитрона Д4 с диодом Д5, поступают на формирователь импульсов и далее на делитель частоты. На входе делителя частоты получаются прямоугольные импульсы (меандр) длительностью порядка 80 мс. Этими импульсами после деления частоты на 4 осуществляется
Рис. 2.20. Схемы включения аппаратов «Спектр»: а — дополнительной розетки; б — дополнительной розетки и дополнительных устройств
управление генератором, на выходе которого получается двухчастот-иый сигнал, усиливаемый выходным каскадом усилителя.
Дополнительные розетки к аппаратам ТА-1146, ТА-1148 и ТА-1128 подключаются по схеме, показанной на рис. 2.20,а. Розетки используются без конденсаторов и устанавливаются в других местах по желанию абонента. К аппаратам ТА-1146 и ТА-1148 могут подключаться дополнительные устройства (рис. 2.20,6).
Для перевода аппарата из настольного в настенный необходимо: снять колпак и повернуть номеронабиратель против хода часовой стрелки для вывода из зацепления с основанием аппарата; повернуть номеронабиратель на 180° вокруг продольной его оси и установить на место с поворотом по ходу часовой стрелки до упора в основании; закрыть аппарат колпаком и установить на стене в вертикальном положении. Мнкротелефоиная трубка должна быть повернута на 180° и помещена на рычаг в выемке корпуса.
2.4. АППАРАТ ТА-1131. «ЛАНА»
Телефонный аппарат А-1131 «Лана» (рис. 2.21) Рижского производственного объединения ВЭФ предназначен для включения в абонентские линии АТС и может использоваться как настольный и настенный. Габаритные размеры (с микротелефонной трубкой): длина — 225, ширина— 117, высота—100 мм. Масса аппарата—не более 1 кг.
Схема аппарата — противоместная (рис. 2.22). В коммутационно-вызывную часть схемы входят рычажный переключатель РП,
Рис. 2.21. Телефонный аппарат ТА-1131 «Лана»
электронное тональное вызывное устройство (ТВУ), конденсатор С7, номеронабиратель НН. Разговорная часть схемы содержит телефон Тф, микрофон Мк, трансформатор Тр, балансный контур (резисторы RIO, R12, конденсатор С9, II обмотка Тр) и фриттер (Д6, Д7). Трансформатор имеет три обмотки: линейную I, балансную II и телефрн-ную III.
Используемое в аппарате двухчастотное ТВУ обеспечивает уровень громкости вызывного акустического сигнала на расстоянии 50 м от лицевой стороны аппарата при напряжении «а его зажимах 50 В частотой 25 Гц не менее 70 и 50 дБ (соответственно при положении регулятора максимальной и минимальной громкости).
Конструктивно аппарат состоит из основания, корпуса монтажного блока, рычага, переключателя, тонального вызывного устройства, номеронабирателя, микротелефонной трубки, розетки и шнуров. Соединение сборочных единиц и деталей осуществляется с помощью защелок и ножевых (лепестковых) разъемов.
Основание аппарата отпрессовано из термопластической пластмассы и имеет прямоугольную форму размером 111X210 мм. По периметру платы основания отформован вверх ступенчатый бортик для сочленения с корпусом аппарата. В основании устроены отверстия, вырезы, приливы и стойки для крепления деталей. Большие и малые стойки обеспечивают фиксацию блока аппарата. Одновременно большие стойки служат упором для рычага, а на одной из малых стоек с помощью крючка фиксируется переключатель. Отверстие в центральной части основания устроено для вывода наружу диска (ручки) регулятора громкости звучания вызывного акустического сигнала. Вокруг этого отверстия нанесены цифра 0 и шесть точек, компоновка которых позволяет ориентироваться прн регулировке уровня громкости: 0 соответствует наименьшей, а три точки наибольшей громкости сигнала вызова.
С двух боковых сторон основания аппарата имеются защелки для скрепления его с корпусом. При использовании аппарата в на-
Рис. 2.22. Принципиальная схема телефонного аппарата ТА-1131 «Лана»
стенном положении в основании предусмотрены два фигурных отверстия для крепления к стене. Снизу основания устроены четыре прямоугольные стойки, внутрь которых вложены пластинчатые отрезки гибкого пластиката.
На основании размещены: плата блока аппарата со смонтированными на ней деталями, номеронабиратель и крепления микротелефон -ного и розеточного шнуров.
Корпус аппарата также отпрессован из термопластической пластмассы и имеет габаритные размеры 114X211X67 мм. В наклонной лицевой плоскости устроено круглое отверстие диаметром 82 мм для померонабирателя с прямоугольным вырезом под пальцевый упор. Такой вырез обеспечивает жесткую фиксацию номеронабирателя при установке его в аппарат.
В горизонтальной плоскости задней части корпуса имеется выемка для верхней стороны микротелефонной трубки. В углублении выемки сделано прямоугольное отверстие для отбойной пластины рычага рычажного переключателя.
В пазе внутренней стороны корпуса с помощью плоской пружины вмонтирован пластмассовый движок, фиксирующий положение микротелефонной трубки при установке аппарата на стене. Если аппарат используется в настольном варианте, движок вдвигается внутрь корпуса, прикрывая выемку. Ребро движка сверху прикрыто шильдиком с полоской бумаги под целлулоидной пластинкой, на которой пишется номер телефона.
В нижних боковых противоположных сторонах корпуса предусмотрено по два небольших отверстия для фиксирования защелок основания при сборке аппарата.
Блок аппарата представляет собой гетинаксовую прямоугольную пластину размером 100X120 мм с несколькими срезами по краям. На нижней стороне пластины нанесена печатная схема, а сверху смонтирована значительная часть деталей и сборочных единиц изделий. В состав сборочных единиц входят: три транзистора, два диода, стабилитрон, 12 конденсаторов, 15 резисторов, переключатель, трансформатор и две микросхемы. Посредством ножевых разъемов (лепестков) к блоку присоединены жилы микротелефонного и розеточного шнуров и жгута номеронабирателя.
Блок удерживается на основании аппарата пазами стоек и бортика основания аппарата, а также диском регулятора громкости акустического сигнала.
Рычажный переключатель состоит из рычага, спиральной пружины, стержней и переключателя.
Рычаг размещается на верхней части больших стоек основания аппарата и удерживается спиральной пружиной, закрепленной двумя металлическими стержнями. Нижний стержень зацеплен за крючки стоек, а верхний установлен в вырезах выступов рычага. Перемещение верхнего стержня в вырезах рычага изменяет натяжение спиральной пружины.
Переключатель, имеющий одну группу переключающих контактов, фиксируется на малой стойке основания с помощью крючка. Контактная группа переключателя выполнена в виде модуля и закрыта прозрачным колпачком. Переключение контактов происходит под воздействием передвижной планки (разъединителя), перемещаемой рычагом. В исходное состояние планка возвращается под действием контактных пружин переключателя. Контактная группа регулировке не подлежит.
Положенная на аппарат мнкротелефоиная трубка давит на рычаг,
утапливая его внутрь корпуса аппарата. В это время подвижная план-ка находится в исходном положении и контакты РП/2-1 замкнуты Разговорная часть схемы аппарата закорочена и к линии АТС подключено ТВУ, готовое к приему вызывного сигнала. При снятии микро-телефонной трубки с аппарата рычаг под воздействием спиральной пружины перемещается, выходит наружу и передвигает подвижную планку. Контакты Р.П/2-3 замыкаются ,и подключают к линии разго-иорную часть схемы. Рычажный переключатель аппарата обеспечивает не менее 450 000' срабатываний.
Номеронабиратель в собранном виде имеет диаметр 81,5 мм и иысоту 50 мм (распространенная конструкция ВЭФ) и помещается в пластмассовый держатель, закрепляемый за два крючка основания аппарата. Для уменьшения шума, создаваемого при наборе иомера, между номеронабирателем и держателем предусмотрен кольцевой амортизатор из мягкого пластиката. Вследствие этого уровень шума, создаваемого возвратным движением пальцевого диска номеронабирателя на расстоянии 50 м от лицевой стороны аппарата, не превышает 55 дБ.
Микротелефонная трубка состоит из двух пластмассовых половин: корпуса и крышки, скрепленных между собой защелками в торцах. Используемые в микротелефоне капсюли типов' ТК-67-НТ и МК-16-Н плотно удерживаются пластмассовыми держателями. Каждый держатель одним концом зацепляется за выступ корпуса трубки, а другим концом входит в отверстие его перегородки.
Тональное вызывное устройство состоит из ряда деталей, смонтированных на плате блока аппарата и вызывного прибора ВП-1. В схему ТВУ входят:
разделительный конденсатор С8, диодный мостик Д1 ... Д4, электронный фильтр на элементах ТЗ, R15, С12 и С13;
стабилизатор напряжения на стабилитроне Д5;
генератор тональных частот на элементах У1-1, У1-2, У2-1 и У2-2; управляющий генератор на элементах У1-3 и У1-4;
инвертор на У2-3;
смеситель на У2-4;
транзисторные ключи на транзисторах Т1 и Т2;
электроакустический преобразователь в вызывном приборе ВП-1.
Тональное вызывное устройство преобразует вызывной индукторный сигнал в двухчастотный акустический сигнал с частотами 700 и 900 Гц±100 Гц, чередующимися (переключающимися) 4 ... 8 раз в секунду. Уровень громкости сигнала регулируется потенциометром R11, шунтирующим Тф1.
Шнур ы: микротелефоиный — трехпроводный спиральный; розеточный— пятипроводный прямой и номеронабирателя — трехжильный жгут.
Розетки — пластмассовые прямоугольные штепсельные типов РТШК-4 и РТШ-4.
Схема и конструкция аппарата позволяют включать в абонентскую линию два аппарата (основной и дополнительный) по схеме «директор— секретарь». Сигнал вызова при этом по желанию абонента может поступать в оба или только на дополнительный аппарат. В последнем случае на плате блока основного аппарата наконечник с разъема Ш9 переставляется на лепесток Ш7.
Тональное устройство вызова может быть отключено перестановкой наконечника перемычки II (с разъема Ш9 на Ш7). Дополнительный звонок подключается к клеммам 1 и «б» розетки П1 или П2. При этом
перемычка II снимается и наконечник ее переставляется с Ш9 на IH7, а наконечник перемычки I с Ш6 переносится на Ш9. Указанные перемычки находятся на плате блока, и перед их перестановкой надо снять корпус аппарата, освободив защелку в его нижней части.
Ремонт аппарата производится в специально оборудованных мастерских. Ремонтировать и проверять аппарат под напряжением можно только в тех случаях, когда обойтись без этого нельзя (регулировка, измерение режимов, определение ненадежных контактов в переключателе и т. п.) При этом необходимо пользоваться 'инструментами с изолированными ручками и работать одной рукой.
Запрещается проверять напряжение в цепи «на искру», оставлять включенный аппарат с измерительной аппаратурой и электроинструментами без надзора. Во время ремонта аппарат следует устанавливать так, чтобы избежать травмирования от возможного взрыва электролитического конденсатора. Запрещается ремонтировать включенный в линию аппарат в сырых помещениях, в помещениях с земляным, бетонным или иным токопроводящим полом, а также вблизи заземленных конструкций (батарей центрального отопления и других трубопроводов), если они не имеют специальных ограждений.
Поступивший в ремонт аппарат осматривается визуально с цёльЮ выявления и устранения неисправностей, поврежденных деталей и других дефектов. Детали аппарата должны быть очищены от пыли и других загрязнений и смазаны в установленных местах (номеронабиратель). Пайки, на фольге следует избегать, но при необходимости замены деталей она должна производиться очень осторожно и быстро. Время подогрева нужного места не должно превышать 5 с. Пайка выполняется припоем ПОС-61.
Проверка интегральных микросхем (ИМС) сводится к измерению постоянных напряжений и проверке наличия переменных напряжений на соответствующих выводах. Не допускается использование для этого омметра. При необходимости замены ИМС паяльник должен быть небольшого размера с технологической надсадкой одновременного нагрева контактов. Количество припоя должно быть минимальным.
Разборка аппарата осуществляется следующим образом: аппарат берут в левую руку и вводят лезвие отвертки, находящейся в правой руке, между корпусом и основанием с правой стороны между двумя пазами. Движением лезвия отвертки вверх освобождают корпус от зацепления с основанием. Придерживая правой рукой снизу основание аппарата, левой рукой движением вверх и влево освобождают корпус от зацепления с основанием с левой стороны и снимают его. Затем с лепестков контактных разъемов блока аппарата снимают наконечники проводов номеронабирателя и микротелефонного и розеточного шнуров. Движением вперед и вверх освобождают от зацепления с крючками основания аппарата держатель номеронабирателя и снимают его. Из паза держателя вынимают пальцевый упор. Для освобождения номеронабирателя из держателя его берут в левую руку и, надавливая снизу на колпачок указательным пальцем, отверткой в правой руке отжимают с внутренней стороны ушки в боковинах держателя. Снимают рычаг. Для этого пинцетом захватывают нижний стержень и под давлением освобождают его от зацепления с крючками стоек основания.
Для снятия вызывного прибора ВП-1 указательным пальцем нажимают на ножку держателя в направлении прибора до момента выхода ее из зацепления с платой блока, после чего отделяют прибор. Блок аппарата снимают, взявшись за трансформатор, и движением
вверх освобождают его от зацепления со стойками и полусферическим отливом основания.
При разборке микротелефонной трубки отделяют крышку от корпуса. Для этого нажимают указательным пальцем на торец корпуса между двумя продольными вырезками до момента выхода из зацепления защелок корпуса с вырезами крышки. Затем отсоединяют провода и снимают держатели, освобождая их выступы от зацепления с отверстиями в перегородках корпуса. После этого снимают капсюли.
Сборку аппарата производят в обратной последовательности. Блок, аппарата устанавливают на его основание. При этом необходимо, чтобы диск регулятора громкости попал под полусферический отлив в основании аппарата, а крючок переключателя вошел в зацепление с малой стойкой основания. На прибор ВП-1 одевают держатель, продолговатая сторона которого закрепляется в выступах больших стоек, а крючок продевают через вырез в печатной плате, прочно удерживая прибор в установленном месте
Рычаг устанавливают на верхнюю часть больших стоек, закрепляя его спиральной пружиной и двумя металлическими стержнями. Для этого один стержень устанавливают в вырезах крючков, расположенных в нижней части стоек. Одним ушком спиральной пружины стержень зацепляется посередине. Во второе ушко спиральной пружины-вставляют второй стержень, и, растягивая пружину вверх, укладывают стержень в вырезах рычага. Сила нажатия рычага, необходимая-для опускания его в крайнее нижнее положение, должна быть отрегулирована в пределах 0,36 ... 0,96 Н.
Номеронабиратель регулируют и смазывают в общепринятом порядке. После проверки его закрепляют в держателе на крючках основания.
Сборка микротелефонной трубки состоит в укладке телефонного и-микрофонного капсюлей и закреплении их держателями. Контактные пружины микрофонного капсюля закрепляют на держателе. Наконечники проводов соединяют с пружинами микрофона и привертывают винтами к телефонному капсюлю. После этого крышку надевают на корпус и защелкивают.
К блоку аппарата присоединяют наконечники шнуров и проводов, втулки шнуров фиксируют в пазах основания аппарата и скрепляют корпус с основанием аппарата путем защелкивания.
2.5. АППАРАТ ТА-1152
Телефонный аппарат ТА-1152 с кнопочным электронным номеронабирателем (рис. 2.23) предназначен для включения в абонентские’ линии АТС. Аппарат — настольного типа. Габаритные размеры (с микротелефонной трубкой); длина—215. ширина—177 и высота— 98 мм. Масса аппарата 1,5 кг.
Схема аппарата (рис. 2.24 и 2.25) собрана на печатных платах и состоит из следующих основных функциональных блоков: электронного номеронабирателя, разговорного устройства, вызывного устройства и рычажного переключателя.
Основание аппарата — пластмассовое размером 190X170 мм с бортиком. На основании размещены звонок, монтажная плата и Номеронабиратель. Снизу укреплены четыре резиновые ножки.
Монтажная плата (блок) представляет собой гетинаксо-вую пластину размером 80X65 мм, снизу которой нанесена печатная-схема. На плате смонтированы: трасформатор, рычажный переключа-
Рис. 2.23. Телефонный аппарат ТА-1152 с кнопочным электронным номеронабирателем
тель, конденсаторы, резисторы, диоды и стержни контактного разъемного соединителя для подключения микротелефонного и розеточного шнуров, жгута номеронабирателя и проводников звонка.
Корпус — пластмассовый размером 195X177 мм с горизонталь-мой и наклонной лицевыми плоскостями и отформованным вниз борти-
Конт. Цепь
2.U Вх.Л1
26 Вх.Л2
27 Вх.Н.Уст.
28 + 7В
22 WS
26 Вых.И.Кл.
25 Вых.Р.кл.
Рис. 2.24. Принципиальная схема телефонного аппарата ТА-1152
a)
Рис. 2.25. Структурные схемы:
а — телефонного аппарата ТА-1152; б — кнопочного электронного номеронабирателя
ком дли сочленения с основанием. В правом нижнем углу наклонной плоскости устроено отверстие для номеронабирателя, а левее его на обеих плоскостях — углубление для микротелефонной трубки. В этом углублении вмонтирована нажимная пластина рычажного переключателя. Корпус крепится к основанию тремя невыпадающими винтами.
Вызывное устройство состоит из звонка и конденсатора С1. Звонок-поляризованный двухчашечный с одним электромагнитом, собранный на основании из алюминиевого сплава Регулятор громкости звучания звонка выведен на нижнюю сторону основания аппарата.
Номеронабиратель — электронный, его основные функциональные узлы: декадный кнопочный блок, схема управления и памяти, электронные ключи схемы питания, начальной установки и занятия станции.
Декадный блок содержит 12 кнопок (рис. 2.26) S1 ... S12, каждая из которых имеет одну группу контактов на замыкание. Десять цифровых кнопок служат для набора номера, кнопка «4г» для отбоя соединения и «*»—для повторного набора номера.
Схема управления и памяти (D2) представляет собой микросхему повышенной функциональной сложности, обеспечивающую различ-
АВрес Цепь Копт.
Плата369В ВХ.Л1 24
Плата369/6 Вх.Л2 26
Плата369/9 ВХ.Р13 22
ПлагаЗб310 ВхЛУот. 27
ПлатаЗб011 +7В 28
Плата
8
9
10
11
-Г 7 az
ТВ 72
13
11 1
Т.
3
S2..2 R2
2
S4„4” Р.4
85 5” R5
SID.’О” R10
S11„*"R11
Вх. RC
72
13
88„8” /?8
Плата 362
Плата 363
S3.3” R3
S6„6” RE
S7„7” R7
. VI
R20
V2
R21
13
A2.2
BIB
3
Bx.
272
5
П
\R22
Л1.1
1 (
R14
R15
17
21 8
9
Ж
11
12
13
14 13_ 2J0
42 ,2
Ж-
34
Л
2?
~%4
Кн.# Кн.1 Км.2 Кн.З Км.4 Кн.5 Кн.6 Км.7 Км. 8 Кн.З Км. О Кн*
К И. ото.
Вых. имп. Кл
Вых. Зр
19
15
Вых.
Ра 32 Кл
Вых.
Вых.
Рщ>. 2.26. Принципиальная схема кнопочного электронного номеронабирателя
ные режимы работы аппарата п позволяющую хранить в памяти до 20 десятичных цифр, набранных с декадного блока.
Электронными ключами являются два транзисторных переключателя. Разговорный ключ, выполненный на транзисторах V27 и V29, служит для отключения разговорного устройства при наборе номера, а импульсный ключ-на транзисторах V26 и V28 — для посылки в ли-
Vff... vs
аппарата TA-1152
нню серий импульсов набора номера путем замыкания и размыкания шлейфа.
Схема питания обеспечивает питание номеронабирателя от АТС при всех режимах работы аппарата. Она содержит диодный мост V6 ... V9, защитный стабилитрон V10, преобразователь напряжения 1,5/12 В на транзисторах V15, V16, V18... V21, конденсатор
питания С5, ключ питания V3, V4, VII и V12, стабилизатор V5, 2.2.
Схема начальной установки, выполненная на микросхеме D1.I, формирует импульс начальной установки всех узлов номеронабирателя при появлении напряжения питания на выходе стабилизатора V5.
Схема занятия станции, выполненная на микросхеме D1.4, при снятии микротелефонной трубки или отпускании кнопки ОТБОЙ (#) формирует импульс, включающий импульсный ключ на время не менее 300 мс, что обеспечивает закорачивание шлейфа и надежное занятие линии АТС.
Детали номеронабирателя смонтированы в коробчатом пластмассовом основании размером 85X87 мм с выступающей наружу круглой плоскостью диаметром 82 мм. В этой плоскости устроены 12 прорезей для кнопок декадного блока. С внутренней стороны основания укреплена плата № 361 с нанесенной на ней печатной схемой. С верхней стороны платы смонтированы 12 резисторов R1 ... R12 и укреплена металлическая пластина с 12 кнопками S1 ... S12. Номеронабиратель прикреплен к основанию аппарата двумя винтами.
Разговорное устройство состоит из микротелефонной трубки с капсюлями ТК-67-НТ и МК-16-У, трансформатора и балансного контура. Микротелефонная трубка состоит из двух продольных половин, скрепленных двумя винтами. Капсюли удерживаются специальными приспособлениями.
Шнур микротелефонный — спиральный трехжильный, а розеточный — прямой двухжильный.
Рычажный переключатель содержит две контактные группы на переключение S1 и S2, собранные под прозрачным колпачком. Рычаг под действием спиральной пружины перемещает ползун в зависимости от снятой или положенной на аппарат микротелефонной трубки.
При пользовании аппаратом ТА-1152 набор номера осуществляется посредством кнопок декадного блока. Если вызываемый номер занят, то нажатием кнопки ОТБОИ (#) продолжительностью 1—2 с можно произвести отбой соединения н при получении ответа станции нажатием кнопки ПОВТОР (*) осуществить автоматический повторный вызов абонента. При автоматическом повторе аппарат передает в линию номер, содержащий на более 20 цифр.
Комплектующими деталями аппарата являются: два конденсатора типа МБМ-160В емкостью 0,25 н 1,0 мкФ; два резистора МЛТ-0,5 сопротивлением 330 Ом и 1,2 кОм и два диода Д9Б, а электронного номеронабирателя — пять конденсаторов K50-6-I, К73-9, K53-I4,
КЮ-7В-МПО н К50-6-11 емкостью 120 пФ ... 100 мкФ, 31 резистор МЛТ-0,125 (0,15) и СПЗ-16а сопротивлением 200 Ом ... 2 МОм; три микросхемы К176ЛЕ5 и К145ИК8П; десять транзисторов КТ315Б, КТ602Б, КП103И, П308 и ПЗО; 13 диодов КД521Г, КДЮ2А и Д310; стабилитрон Д817Г и стабистор КС113А.
2.6. АППАРАТ ТА-1165 «СТЕЛЛА»
Телефонный аппарат ТА-1165 «Стелла» (рис. 2.27)—сувенирный общего применения Рижского производственного объединения ВЭФ, предназначен для включения в абонентские линии АТС с номинальным напряжением электропитания 60 В. Аппарат — настольного типа, имеет оригинальный внешний вид и стилизован «под старину», отно-ситси к третьему поколению аппаратуры. Корпус и отдельные детали микротелефонной трубки изготовлены из пластмассы, различных рас-
Рис. 2.27. Телефонный аппарат ТА-1165.
«Стелла»
цветок (светло-серой, черной, слоновой кости, белой). Габаритные размеры (с микротелефонной трубкой): длина — 244, ширина—158, высота — 206 мм. Масса аппарата 1,6 кг.
Схема аппарата — противоместная (рнс. 2.28). В коммутационно-вызывную часть схемы входят рычажный переключатель РП, номеронабиратель НН, конденсатор С10, диодный мост Д2 ... Д5, тональное вызывное устройство ТВУ. Разговорная часть схемы содержит телефон Тф, микрофон Мк, микрофонный усилитель МУ, трансформатор Тр, балансный контур, фриттер. Особенностью схемы и аппарата является применение тонального вызывного устройства и микрофонного усилителя.
Конструктивно аппарат состоит из основания, корпуса, блока (платы), тонального вызывного устройства с вызывным прибором ВП-1, рычажного переключателя, номеронабирателя, микротелефонной трубки с микрофонным усилителем, розетки и присоединительных шнуров.
Основание аппарата — пластмассовое круглое диаметром 150 мм с отформованным вверх бортиком. В основании устроены отверстия, стойки, приливы н вырезы для крепления деталей. С трех противоположных сторон предусмотрены вертикальные стойки, в прорези которых вставляют металлические ножки держателя номеронабирателя с амортизаторами. Снизу основания укреплены четыре резиновые ножкн, верхние окончания которых выступают внутрь для размещения блока аппарата. Основание с корпусом аппарата скрепляются двумя невыпадающими винтами.
На основании размещены блок аппарата, номеронабиратель, утолщения (муфты) микротелефонного и розеточного шнуров.
Корпус аппарата — пластмассовый круглый диаметром 150 мм с выступающей вверх конусообразной круглой стойкой для держателей и других деталей рычажного переключателя. На верхней лицевой плоскости устроено круглое отверстие диаметром 85 мм для номеронабирателя. С внутренней стороны предусмотрены два прилива с металлическими задвижками и впрессованными в них гайками для невыпадающих винтов основания при креплении его с корпусом аппарата.
Рис. 2.38. Принципиальная схема телефонного аппарата ТА-1165 «Стелла»
Внизу бортика корпуса имеются два выреза для микротелефоииого и розеточного шнуров.
1 Блок аппарата представляет собой гетинаксовую пластину (плату) с многогранными вырезами и отверстиями для крепления деталей и самого блока. С нижней стороны платы нанесена печатная схема, а сверху смонтированы: трансформатор, рычажный переключатель, конденсаторы, резисторы, диоды, транзисторы, микросхемы, вызывной прибор с держателем и лепестки контактных разъемов. Комплектующими деталями блока являются 14 резисторов МЛТ-0.25 сопротивлением 180 Ом...360 кОм, 11 конденсаторов КТ-1-М750, К73-11 и К50-6-1 емкостью 120 пФ ... 20 мкФ; шесть диодов КДЮ2А, Д9Б и стабилитрон КС191Ж; три транзистора КТ503Е; две микросхемы К176ЛА7; вызывной прибор ВП-1 и упомянутые изделия.
Плата блока размещается на верхних концах резиновых ножек и крепится к основанию тремя малыми болтами, один из которых одновременно прочно удерживает корпус рычажного переключателя. Вызывной прибор посредством держателя прикреплен к плате тремя винтами. Трансформатор имеет три обмотки: линейную I, балансную II и телефонную III.
Тональное вызывное устройство, детали которого смонтированы на плате блока, содержит разделительный конденсатор СЮ, диодный мостик Д2 ... Д5, электронный фильтр на элементах ТЗ, КП, С8 и С9, стабилизатор напряжения на стабилитроне Д1, генераторы тональных частот иа элементах У1-1, У1-2, У2-1 и У2-2, управляющий генератор на элементах У1-3 и У1-4, инвертор иа У2-3, смеситель на У2-4, транзисторные ключи иа транзисторах Т1 и Т2, электроакустический преобразователь на -вызывном приборе ВП-1. Тональное вызывное устройство обеспечивает преобразование индукторного вызывного сигнала в двухчастотиый акустический сигнал с частотами 700 и 900 Гц±100 Гц, которые чередуются (переключаются) 4 ... 8 раз в секунду.
Рычажный переключатель представляет собой металлопластмассовую конструкцию с выступающими наружу фигурно изогнутыми никелированными деталями. Вилкообразный держатель микро-телефониой трубки и второй держатель аппарата собраны с помощью оси, скобы, стойки, пружины, гаек, шайб и винтов в конусообразной части корпуса аппарата. При снятии микротелефонной трубки с верхнего держателя он приподнимается вверх под действием спиральной пружины. Одновременно с ним приподнимается металлическая П-об-разиая скоба, удерживающая рычаг ® нижнем положении.
Переключатель смонтирован иа металлическом осиоваиии, прикрепленном болтом, проходящим через плату блока в основание аппарата. К боковой стороне основания переключателя прикреплен пластмассовый корпус с пакетом контактных пружин под прозрачным колпачком. В выемках металлического основания перемещается рычаг под воздействием держателя микротелефонной трубки и закрепленной за рычаг спиральной пружины, второй конец которой удерживается его иижией плоскостью. В прорези рычага укреплена узкая пластиковая пластина (разъединитель), которая перемещается при движении рычага и переключает контактные пружины.
Уложенная на держатель микротелефонная трубка давит иа держатель и опускает его вниз. Связанная с ним вилкообразная скоба давит иа плоскость рычага, фиксируя его и контактные пружины переключателя в состоянии готовности схемы аппарата к приему вызова АТС. После снятия микротелефонной трубки с держателя он под воз
действием спиральной пружины приподнимается вверх. Связанная с ним вилкообразная скоба также поднимается вверх и освобождает рычаг, который перемещается под действием своей сжатой спиральной пружины. Таким образом обеспечивается переключение контактных пружин, и схема аппарата переводится в разговорное состояние.
Номероиабир атель конструктивно аналогичен номеронабирателям других телефонных аппаратов ВЭФ. Собранный номеронабиратель с пластмассовым уплотнительным кольцом прикреплен к металлическому держателю, на три отогнутых вниз наконечника которого надеты пластмассовые амортизаторы. Наконечники, вставленные в пазы вертикальных стоек основания аппарата, надежно удерживают номеронабиратель в круглом вырезе лицевой панели корпуса аппарата.
Создаваемый при наборе номера уровень шума на расстоянии 50 м от лицевой стороны аппарата не превышает 55 дБ.
Микротелефонная трубка — металлическая никелированная с пластмассовыми ручкой, слуховой раковиной телефона и рупором микрофона. На концах трубки с помощью никелированных винтов и стоек закреплены никелированные чашки, к одной из которых привернута пластмассовая раковина телефона, а к другой—никелированная чашка микрофона. К последней посредством буксы и гайки привернут пластмассовый рупор.
В слуховой раковине помещен телефонный капсюль ТК-67-Н с поролоновой прокладкой, обеспечивающей плотное прилегание его к плоскости раковины. В чашке микрофона укреплена гетинаксовая панель микрофонного усилителя диаметром 48 мм. С наружной стороны панели нанесена печатная схема, а с внутренней стороны смонтированы комплектующие детали. К последним относятся: четыре резистора МЛТ-0,125 и СП-3-22В сопротивлением 510 Ом ... 56 кОм; два конденсатора БМ-2 и К50-6-1 емкостью 0,15 и 20 мкФ соответственно; два диода КД102А; три транзистора КТ501Е и лепестки контактных разъемов. В пластмассовом рупоре с навинчивающейся крышкой укреплена гетинаксовая панель с закрепленным на ней конденсаторным электретным микрофоном типа МКЗ-З.
Соединение жил микротелефонного шнура и внутренних проводов выполнено посредством ножевых разъемов, а телефонного капсюля — винтами.
Розетка — пластмассовая штепсельная типа РТШК-4.
Шнуры: микротелефонный — трехпроводный спиральный; • розеточный — двухжильный прямой; номеронабирателя — трехжильный жгут.
Установка и работа телефонного аппарата «Стелла» осуществляется обычным порядком. При ремонте аппарат вначале осматривают с целью установления целостности сборочных единиц и деталей. Негодные детали, имеющие трещины, сколы и деформации, заменяют. Если при осмотре иенсправность в аппарате ие удалось выявить и устранить, аппарат разбирают и производят детальную проверку каждого элемента схемы с применением соответствующих измерительных и проверочных приборов. .
Разборку аппарата начинают с отделения основания от корпуса. Для этого вывинчивают два крепежных винта иа наружной стороне основания и отделяют корпус. Затем снимают наконечники проводов с лепестков платы блока и отделяют номеронабиратель и шнуры. Далее отвертывают три 'винта и снимают блок аппарата с его основания.
В микротелефонной трубке отвертывают слуховую раковину и чашку с рупором микрофона. С платы блока микрофонного усилителя
снимают наконечники проводов шнура и отпаивают три провода микрофона. Затем отвинчивают крышку от рупора и извлекают микрофон, а из трубки вытягивают микротелефонный шнур.
При разборке корпуса аппарата отворачивают верхнюю гайку держателя, вынимают находящуюся под ней пружинную шайбу и снимают держатель. Из стойки вынимают внутрь корпуса отбойную ось вместе со скобой и затем отделяют направляющую втулку и спиральную пружину. Отвернув винт изнутри корпуса, снимают наружные детали: стойку, шайбу и неподвижный держатель. Продольным движением вниз отделяют две задвижки, надетые на два противоположных выступа внутри корпуса, и вынимают две гайки. Для полной разборки основания аппарата освобождают ось от обжимной шайбы и отделяют диск, пружину и ось. Отвернув три винта держателя вызывного прибора ВП-1, снимают его и отсоединяют провода от лепестков контактных разъемов.
Полная разборка блока аппарата не производится. Замена неисправных элементов осуществляется путем их отпайки со стороны печатной схемы. Трансформатор, кроме того, освобождают от механического крепления к плате блока, выпрямляя лапки его скобы.
Разборка номеронабирателя, вилки розеточного шнура и штепсельной розетки выполняется обычным порядком.
Сборка аппарата производится в последовательности, обратной разборке. Перед сборкой все детали очищают от пыли, грязи и старой смазки, а неисправные заменяют. Контакты рычажного переключателя промываются спиртом.
При сборке микротелефонной трубки поролоновую прокладку укладывают так, чтобы она обеспечила плотное и равномерное прилегание телефонного капсюля к слуховой раковине. Положение рупора фиксируется в удобном для разговора состоянии. Зазор между торцом отверстия подвижной планки рычажного переключателя (со стороны трансформатора) и выступом основания переключателя устанавливают равным 0,3+0,2 мм при нажатом рычаге. Это достигается подгибанием ушка рычага, сцепленного с планкой. Зазоры между контактными пружинами рычажного переключателя в разомкнутом состоянии должны быть не менее 0,3 мм, а контактное усилие—в пределах 0,13 ... 0,34 Н. Места соприкосновения рычага с держателем рычага рычажного переключателя смазывают смазкой ЦИАТИМ-201 ГОСТ 6267—74. Необходимое для опускания рычага переключателя в крайнее нижнее положение усилие (0,36 ... 0,96 Н) обеспечивается подгибанием ушка рычага, за который зацеплена спиральная пружина рычажного переключателя
Работу ТВУ проверяют измерительными приборами: генератором сигналов низкой частоты и вольтметром переменного напряжения, присоединяемыми к лепесткам разъемов 1—2 блока аппарата и шумомера. Рычажный переключатель при этом переводят в положение приема вызова. На вход схемы от генератора низкой частоты подается переменное напряжение 50 В частотой 25 Гц.
При проверке возможны четыре варианта работы устройства ТВУ:
1) работает нормально;
2) «хрипит», т. е. акустический сигнал воспроизводится с хрипом. Причинами этого могут быть потеря емкости одним из электролитических конденсаторов С7, С8 или С9 и нарушение регулировки прибора ВП-1. Определить неисправный конденсатор можно путем параллельного подключения к указанным конденсаторам заведомо исправного'
конденсатора. Неисправный конденсатор заменяют. Если причиной является нарушение регулировки ВП-1, то его регулируют на максимальную громкость сигнала;
3) воспроизводит только одну частотную составляющую акустического сигнала. Осциллографом проверяют наличие переменного напряжения на выводах '8 и 9 микросхемы У2-4 и на выводе 11 микросхемы У1-4. Если на выводе И имеется переменное напряжение, а иа выводе 8 в У2-4 оно отсутствует, то это свидетельствует о неисправности микросхемы У1. Отсутствие переменного напряжения иа выводе 9 микросхемы У2-4 свидетельствует о неисправности микросхемы У2. Если на 'выводе 11 в У1-4 отсутствует переменное напряжение, то неисправна микросхема У1. Выявленные неисправные микросхемы заменяют.
Возможен случай, когда на всех указанных выводах имеется переменное напряжение, однако амплитуда его, например, на выводе 9 в У2-4 менее 7 В. Для определения неисправной микросхемы необходимо оборвать печатный проводник, идущий от вывода 4 в У1-2 к выводу 9 в УЙ-4, и измерить напряжение на выводе 4 У1-2. Если оно повысилось до нормы (7 ... 9 В), то неисправна микросхема У2; если же оно осталось прежним, то неисправна микросхема У1.
Отсутствие генерации переменного напряжения какой-либо микросхемой может быть следствием обрыва в цепи резисторов и конденсаторов, определяющих частоту генерации, а также печатного монтажа, соединяющего их. Выявленные неисправности устраняются;
4) не работает. Необходимо проверить качество контактов рычажного переключателя РП 2-3 и РП 6-7, вызывного прибора ВП-1 и других деталей схемы. После этого следует измерить напряжение на стабилитроне Д1 (7 ... 9 В), и если оно менее 1 В, то стабилитрон пробит и подлежит замене. Нужно также проверить осциллографом наличие переменного напряжения на выводах 8, 9 и 10 У2-4. Если хотя бы иа одном из выводов 8 или 9 напряжение имеется, а на выводе 10 оно отсутствует, то У2 неисправна и также подлежит замене.
Аналогично проверяется наличие переменного напряжения на базах транзисторов Т1 и Т2, на коллекторе Т2 и на выводе 10 У2-4. Если на базе 2Т напряжение имеется, а на коллекторе Т2 отсутствует то неисправен Т2. Если же на базе Т1 напряжение имеется, а на базе Т2 отсутствуют, неисправен Т1. Неисправные транзисторы заменяют.
При наличии на выводе 10 У2-4 переменного напряжения и отсутствии его на базе Т1 следует проверить целостность резисторов R4, R5 и подходящих к ним печатных проводников на отсутствие обрыва. Может быть также неисправен резистор R9 с подходящими к нему проводниками. Дополнительными признаками неисправности в этом месте являются резкое повышение постоянного напряжения на эмиттере ТЗ и отсутствие напряжения на стабилитроне Д1. Если неисправность ТВУ выявить и устранить не удалось, то необходимо заменить блок аппарата.
При сборке корпуса аппарата следует смазать отбойную ось и вилкообразную скобу ранее упомянутой смазкой. Свободный ход оси и скобы должен 'быть равен 1,5 ±0,5 'мм, при этом скоба должна обоими концами равномерно опираться на платформу рычага. Это достигается подгибанием платформы рычага. Далее устанавливают номеронабиратель с его держателем, присоединяют шнуры и корпус скрепляют с основанием аппарата двумя иевыпадающими винтами.
2.7. АППАРАТ ТА-1173 «РЕТРО»
Телефонный аппарат общего применения сувенирный ТА-1173 «Ретро» (рис. 2.29). Рижского производственного объединения ВЭФ предназначен для включения в абонентские линии АТС. Аппарат — настольного типа, имеет оригинальный внешний вид, стилизованный «под старину», с вынесенными наружу никелированными чашками звонка и держателем микротелефонной трубки. Декоративные элементы из дерева, никелированного металла и пластмассы, используемые при изготовлении аппаратов, позволяют выпускать их в различных цветовом оформлении и сочетании расцветок. Габаритные размеры (с микротелефонной трубкой): длина—161, ширина — 260 и высота — 231 мм. Масса аппарата 1,8 кг.
Схема аппарата — противоместная (рис. 2.30). Основными деталями коммутационно-вызывной части схемы являются: рычажный переключатель РП, звонок Зв, номеронабиратель НН, конденсатор С1; разговорной части: телефон Тф, микрофон Мк, трансформатор Тр, балансный контур (конденсаторы Cl, С2 и резисторы Rl, R2), фриттер (ДБ, Д6), микрофонный усилитель МУ и диодный мостик Д1 ... Д4.
Конструктивно аппарат состоит из основания (нижнего и верхнего), корпуса, блока, звонка, номеронабирателя,, рычажного переключателя, держателя микротелефона, микротелефонной трубки, микрофонного усилителя, розеток и шнуров.
Основание нижнее — деревянное прямоугольной формы размером 190X162 мм. Снизу основания (по углам) прикреплены четыре деревянные пластинки с вделанными в них пластикатовыми ножками. С нижней стороны вблизи ножек размещены четыре иевыпадающих винта для скрепления с металлическим шасси корпуса аппарата.
Основание верхнее (крышка) — также деревянное размером 142X87 мм. С внутренней (нижней) стороны к нему прикреплено металлическое шасси, представляющее собой фигурно изогнутую с вырезами П-образную конструкцию на четырех стойках. В нижние концы стоек впрессованы нарезные втулки для ввертывания скоепляющих винтов нижнего деревянного основания при сборке аппарата. По про-
Рис. 2.29. Телефонный аппарат ТА-1173 «Ретро»
.Рис. 2.30. Принципиальная схема телефонного аппарата ТА-1173 «Ретро»
дольной осн верхнего основания устроены сквозные вертикальные от^ ®ерстия для стержней рычажного переключателя и бойка звонка.
Блок аппарата представляет собой гетинаксовую панель размером 90X70 мм, с наружной стороны которой нанесена печатная схема, а с внутренней — размещены трансформатор, корпус с контакт-.эдьгми пружинами рычажного переключателя, конденсаторы, резисторы, диоды и стержни контактных разъемов.
Плата блока смонтирована в вертикальном положении и удерживается пазами между шасси вверху и двумя винтами с впрессованны-ми втулками внизу.
Корпус аппарата — пластмассовый сквозной прямоугольной •формы размером 143X175X96 мм. На лицевой стороне корпуса устроено круглое отверстие для номеронабирателя, а с противоположной стороны — отверстие для регулятора громкости звучания звонка и вырезы для микротелефонного и розеточного шнуров. При сборке корпус размещается между нижним и верхним основаниями и фиксируется металлическим шасси и ввертываемыми в него иевыпадающими винтами нижнего основания.
Звонок — двухчашечный поляризованный с одной катушкой. Чашки звонка и защитная скоба бойка никелированные и размещаются на верхнем основании снаружи. Механизм звонка прикреплен к верхней плоскости шасси. Чашки фиксируются и удерживаются стержнями рычажного переключателя, проходящими через отверстия в их
центральных поверхностях, посредством втулок и гаек. Ручка регулятора громкости звучания звонка выведена в отверстие корпуса аппарата.
Номеронабиратель конструктивно не отличается от номеронабирателя ТА-72М-5 и других ..современных аппаратов ВЭФ. Номеронабиратель крепится к корпусу аппарата двумя винтами и приливами с внутренней стороны лицевой панели.
Рычажный переключатель собран на металлическом мостике, прикрепленном к гетииаксовой пластине блока и металлическому шасси аппарата винтом. Пакет контактных пружин впрессован в пластмассовый корпус и закрыт прозрачным пластмассовым колпачком. Корпус прикреплен к металлическому мостику винтом. Металлический рычаг перемещается в вырезах мостика под действием спиральной пружины и отбойного стержня с держателем иа угол до 45° в зависимости от снятой или положенной на держатель микротелефонной трубки. При движении рычага изоляционная пластина (разъединитель) перемещается и размыкает или замыкает контактные пружины.
Металлический подковообразной изогнутый держатель микротелефона (вилка) размещается над звонковыми чашками. Скрепленные с ним направляющий и отбойный стержни проходят внутрь аппарата через звонковые чашки. На направляющий стержень надета спиральная пружина, обеспечивающая подъем держателя при снятии микротелефона. Одновременно поднимается и жестко скрепленный с-держателем отбойный стержень, обеспечивая перемещение рычага и переключение контактных пружин
Микротелефонная трубка — металлическая никелированная с деревянной ручкой. Общая длина микротелефона 257 мм, высота 67 мм. Внутрь металлических полусфер чашеобразной формы помещены телефонная и микрофонная коробки из пластмассы. Коробки прикреплены к металлической трубке винтами в пазах. Посредством резьбы к одной коробке навинчивается слуховая раковина (телефон), а к другой — амбушюр (микрофон). В коробке телефона помещен капсюль ТК-67-Н, удерживаемый кольцеообразной пружиной с выступами. В коробке микрофона размещен блок микрофонного усилителя, с внешней стороны которого нанесена печатная схема, а с внутренней стороны смонтированы резисторы, конденсаторы, диоды, транзисторы и контактные стержни. В центральной части помещен микрофонный капсюль МКЭ-3.
Розетки — пластмассовые штепсельные типов РТШК-4 и РТШ-4 для установки в различных помещениях (комнатах).
Шнуры: микротелефоиный — трехпроводный спиральный; розеточный — двухпроводный прямой; номеронабирателя — трехжильиый жгут.
Ремонт аппарата ТА-1173 «Ретро» должен производиться в ремонтных мастерских. После выявления и устранения повреждений все детали аппарата должны быть очищены от загрязнений и смазаны в установленных местах. Для этого следует использовать смазку ЦИАТИМ-201 ГОСТ 6267—74. Смазке подлежат: отбойный и направляющий стержни рычажного переключателя, пружина на направляющем стержне, опоры оси якоря звонка, место соприкосновения рычага РП и держателя рычага, место соприкосновения отбойного стержня и рычага. Контакты рычажного переключателя РП подлежат промывке спиртом.
дновременно должны таыть- отре улироватя; — — — — — ход направляющего и отбойного стержней (8,5-}-0,9 мм);
зазор между нижним концом отбойного стержня и плечом рычага РП при верхнем положении стержня (0,7+0,2 мм);
зазор между торцом подвижной планки РП (со стороны трансформатора) и выступом основания РП при верхнем положении отбойного стержня (0,34-0,2 мм);
сила, необходимая для опускания рычага РП в крайнее нижнее положение (0,36... 0,96 Н).
Другие детали регулируются в установленном ранее порядке.
Сопротивление катушки, уровень звучания звонка, действие фрит-тера и блока усиления, зазоры, проверяют соответствующими измерительными приборами, щупами, шаблонами и граммометром.
2.8. АППАРАТ ТА-600
Телефонный аппарат ТА-600 (рис. 2.31), поставляемый Народной Республикой Болгарии, предназначен для включения в абонентские линии АТС. Аппарат — настольного типа. Габаритные размеры (смик-ротелефоиной трубкой); длина — 180, ширина—225 и высота — 90 мм. Масса аппарата 1,1 кг.
Схема аппарата — противоместиая мостового типа (рис. 2.32). Коммутационно-вызывная часть схемы состоит на рычажного пере-.ключателя РП, звонка Зв, конденсатора С1, номеронабирателя НН. Разговорная часть схемы содержит телефон Тф, микрофон Мк, транс-|форматор Тр, балансный контур (резисторы R2, R3 конденсатор С2).
Конструктивно аппарат состоит из основания и корпуса, иа которых размещены различные детали, а также микротелефонной трубки и розетки, присоединенных к аппарату телефонными шнурами.
Основание — пластмассовые трапецеидальной . формы, суженное к передней стороне, размерами 170x142/125x15 мм. По периметру основания отформован вверх бортик с вырезами для микро-телефоиного и розеточного шнуров. В днище основания предусмотрены отверстия и приливы для крепления деталей, а также акусти-1ческие прорези против звонковых чашек. На основании размещены монтажная плата и звонок; снизу основания укреплены четыре резиновые ножки.
Рис. 2.31. Телефонный аппарат ТА-600
5®
-О---
Z®
3 ®
Рис. 2.32. Принципиальная схема телефонного аппарата ТА-600
Монтажная плата представляет собой гетинаксовую пластину, снизу которой нанесена печатная схема. Сверху платы смонтированы: рычажный переключатель, трансформатор, конденсаторы, резисторы, диоды и клеммы для подключения микротелефонного и розеточного шнуров и проводов звонка и номеронабирателя. Плата прикреплена к основанию аппарата винтом и дополнительно удерживается приливами. Размер смонтированной панели 118X60 мм.
Корпус аппарата — пластмассовый с размерами 180 X X 150/130x65 мм. В центре наклонной плоскости устроено отверстие для номеронабирателя, а выше него-—горизонтальная площадка для микротелефонной трубки с вмонтированными в нее нажимными пластинами рычажного переключателя. В задней, части корпуса устроена выемка (карман-рукоятка). Корпус крепится к основанию аппарата тремя невыпадающими винтами.
Звонок—-поляризованный двухчашечный с одним электромагнитом (рис. 2.33). Детали звонка смонтированы на металлической пластине размером 70X65 мм с вырезом у звонковых чашек и скошенным противоположным углом. Внутри чашек помещаются пластмассовые стойки, через которые они крепятся винтами к металлической пластине. Стойки одновременно являются резонаторами звучания звонка. Регулятор громкости звучания выведен снизу основания аппарата. Звонок прикреплен к основанию аппарата двумя винтами.
Номеронабиратель собран на металлическом круглом основании (рис. 2.34). Снизу основания помещены центробежный регулятор, контактная группа пружин, импульсное колесо, поводок и импульсная шайба, закрепленные на центральной оси. В средней части механизма находится большая шестерня, сцепленная с шестерней регулятора, на вал которой надета фрикционная пружина. Сверху помещена пружинная камера с заводной пружиной. Пластмассовое цифровое кольцо, пальцевый диск, колпачок и пальцевый упор размещены сверху механизма. Снизу механизм закрыт пылезащитным прозрачным колпачком. Собранный номеронабиратель крепится к корпусу аппарата двумя винтами с пластмассовой уплотнительной прокладкой.
Рис, 2.33. Звонок телефонного аппарата ТА-600:
1 — чашка металлическая; 2 — металлическое основание; 3 — катушка электромагнита; 4 — регулятор громкости; 5 — якорь; 6 — магнит; 7 — боек
Смазку деталей номеронабирателя рекомендуется производить холодостойким маслом «изофлексол». Смазке подлежат: подшипник зубчатого колеса, букса подшипника в тормозном барабане, барабан, ось диска, зубчатые колеса.
Рычажный переключатель (рис. 2.35) состоит из пластмассового основания с двумя группами запрессованных в него контактных пружин, корпуса, разъединителя, пластмассового колпачка
Рис. 2.34, Номеронабиратель теле- Рис. 2.35. Рычажный переклю-фоиного аппарата ТА-600: чатель телефонного аппарата
1 — металлическое основание; 2 — ТА-600:
контактные пружины; 3 —импульс- / — пластмассовое основание; иая шайба; 4— кулачок; 5 — цент- 2 — контактные пружины; 3 — ральная ось, 6 — жгут проводов рычаг; 4 — разъединитель; 5 —
пылезащитный колпачок; 6 — спиральная пружина
и рычага. В верхней части корпуса расположена перемещающаяся пластмассовая пластина (разъединитель, ползун), в два выреза которой входят концы длинных контактных пружин из каждой контактной группы. Пластина передвигается под воздействием рычага,, укрепленного на оси в основании. На рычаг давят нажимные пластины переключателя, вмонтированные в корпус аппарата. Пакеты контактных пружин и разъединитель закрыты прозрачным пластмассовым колпачком. Перемещение разъединителя и переключение контактов происходят в зависимости от того, положена на аппарат мик-ротелефонная трубка или снята с него.
Микротелефоииая трубка — пластмассовая пустотелая. Микрофонный капсюль расположен в пластикатовом вкладыше (чашке) и подключается к схеме аппарата контактными пружинами. Телефонный капсюль включается в схему клеммными винтами.
Розетка — штепсельная.
Шнуры: микротелефоиный — трехжильный спиральный; розеточный — четырехжильиый прямой; номеронабирателя — трехжильный.
Включение розеток и шнуров аппарата показано на рис. 2.36. Параллельное включение осуществляется по схеме «директор — секретарь». Клеммы 4, 5, 6 основного аппарата проводами 1X2 соединяют соответственно с клеммами 5, 3, 4 дополнительного аппарата. В дополнительном аппарате устанавливают перемычку между клеммами 5, 6. Абонентскую лииню включают в клеммы 5, 3 основного аппарата.
Шнур мт Шнур розеточный
Шнур НН а)
Начальная Переходная Конечная
АТС розетка розетка розетка штепсель
0)
Рис. 2.36. Включение телефонного аппарата ТА-600:
а — шнуров; б — параллельно по схеме «директор — секретарь>; в штепсельных розеток
2.9. АППАРАТ «ТЮЛЬПАН»
Телефонный аппарат «Тюльпан» (рис. 2.37), поставляемый Польской Народной. Республикой, предназначен для включения в абонентские линии АТС. Аппарат — настольного типа. Габаритные размеры его (с микротелефонной трубкой): длина—170, ширина — 216, высота — 88 мм. Масса аппарата 1,0 кг.
Схема аппарата — противоместная мостового типа (рис. 2.38). В коммутационно-вызывную часть схемы входят рычажный переключатель РП, конденсатор С1, звонок Зв, номеронабиратель НН и искрогасительный контур (резистор .R1, конденсатор С1). Разговорная часть схемы содержит телефон Тф, микрофон Мк, фриттер Фр, трансформатор Тр, балансный контур (конденсатор С2, резисторы R2, R3).
Конструктивно аппарат состоит из основания и корпуса с размещенными на них комплектующими деталями, микротелефонной трубки и розетки, присоединенных к аппарату телефонными шнурами.
Основание — пластмассовое с габаритными размерами 162Х Х200/180 мм. По периметру основания отформован вверх бортик с вырезами для микротелефониого и розеточного шнуров. В днище основания устроены отверстия и приливы для крепления деталей, а против звонковых чашек — акустические прорези прямоугольной формы. Снизу основания прикреплены четыре резиновые ножки. На основании размещены звонок и монтажная плата со смонтированными на ней деталями.
Монтажная плата (блок) представляет собой пластину 165x57 мм из изоляционного материала прямоугольной формы, на нижнюю сторону которой нанесена печатная схема. На плате смонтированы рычажный переключатель, трансформатор, конденсаторы, резисторы, диоды и клеммы. Плата удерживается на основании аппарата приливами, вырезами и одним болтом, крепящим рычажный переключатель.
Корпус аппарата — пластмассовый трапецеидальный суженной к передней стенке формы размером 170X202/185X43 мм. Сверху отформована наклонная лицевая плоскость, а с противоположной стороны устроена горизонтальная площадка для микротелефонной трубки. Справа наклонной плоскости устроено отнерстие для номеронабирателя и ниже его по вертикали — прорезь и выемка для сигнальной лампы (при ее наличии) и номера телефона. На горизонтальной пло-
Рис. 2.37. Телефонный аппарат «Тюльпан»
Рис. 2.38. Принципиальная схема телефонного аппарата «Тюльпан»
щадке укреплен П-образный мостик из прозрачной пластмассы для переноски аппарата с вмонтированными в него и площадку нажимными пластинами рычажного переключателя. Корпус скрепляется с основанием аппарата четырьмя невыпадающими винтами.
3 в о н о к — поляризованный двухчашечиый с одним электромагнитом (рис. 2.39). Механизм звонка собран в пластмассовом корпусе, прикрепленном к основанию аппарата двумя болтами. Электромагнитная система помещена в прямоугольном вертикальном отсеке корпуса, а чашки привернуты винтами к его стойкам. Рифленый маховичок регулятора громкости звучания звонка выведен на иижиюю сторону основания аппарата.
Номеронаби р а-т е л ь (рис. 2.40) собран иа круглом металлическом основании, прикрепленном к коробчатому пластмассовому кольцу, с внешней стороны которого нанесены цифры. С нижней стороны металлического основания на центральной осн
Рис. 2.39. Звонок телефонного аппарата «Тюльпан»:
1 — магнит; 2 — полюсные надставки; 3 — электромагнит; 4 — якорь; 5 — чашка металлическая; 6 — боек;
7 — основание; 8 — регуля-
тор громкости
Рис. 2.40. Номеронабиратель телефонного аппарата «Тюльпан»:
1 — основание; 2 — держатель; 3 — главная ось; 4 — шестерня; 5 — контактные пружины; 6 — жгут проводов
собраны шестерни механизма, размыкатель, регулятор скорости, две группы контактных пружин и другие детали. Механизм закреплен металлической фигурной
^пластиной, привернутой тремя винтами к стойкам металлического основания. В центральной части коробчатого кольца находится заводная пружина. С наружной стороны номеронабирателя укреплены пальцевый диск и колпачок с нанесенными цифрами, а также пальцевый упор. Снизу номеронабиратель закрыт пластмассовым колпаком, с нижней стороны которого предусмотрены прямоугольные гнезда для стоек, удерживающих его на основании аппарата. Такие же два гнезда имеются и в днище аппарата. Одна удлиненная стойка состоит из Металлической пластины и пластмассового амортизационного наконечника, другая короткая — пластмассовая. Сочленение этих стоек в гнездах колпака и основания аппарата удерживает номеронабиратель в наклонном положении. В отверстии корпуса аппарата номеронабиратель дополнительно удерживается пластмассовым уплотнительным кольцом.
Рычаж'ный переключатель (рис. 2.41) состоит из пластмассового корпуса, в котором закреплены две группы контактных пружин; перемещающейся изоляционной пластины (ползуна) с вырезами для двух длинных пружин; пластмассового рычага, скрепленного с корпусом спиральной пружиной и удерживающими выступами. Под действием положенной на аппарат микротелефонной трубки нажимные "Пластины, вмонтированные в корпус аппарата, давят на плечи рычага, н последний перемещает ползун в сторону задней стенки аппарата. Ползун (разъединитель) краями вырезов смещает длинные пружины, и они разъединяют одни и замыкают другие контакты. При снятии микротелефонной трубки с аппарата нажимные пластины осво-’бождают рычаг, который под действием спиральной пружины поднимается вверх, перемещая ползун и производя обратное переключение ‘контактных пружин. Механизм переключателя закрыт пылезащитной прозрачной пластмассовой пластиной.
Рис. 2.41. Рычажный переключатель телефонного аппарата «Тюльпан»:
1 — рычаг; 2 — пластмас-
совое основание; 3 — контактные пружины; 4 — разъединитель; 5 — пылезащитный чехол
J12 JM
начальная । перехааная i гамачная i иалка
розетка GTN-P I розетка GTN-tf \ розетка GTN-tf I WT~4-
I ' I
Puc. 2.42. Схема включения штепсельных розеток аппарата «Тюльпан»
Мнкротелефоиная трубка — пластмассовая, состоит из двух продольных половин, скрепленных двумя винтами. В нижней половине (корпусе) с гнездами уложены телефонный и микрофонный капсюли, удерживаемые специальными пластмассовыми держателями. При сочленении с крышкой (верхней половиной) последняя дополнительно давит на держатели, обеспечивая устойчивое состояние капсюлей. Используются капсюли: телефонный W66 и микрофонный СВ 68.
Розетка — штепсельная размером 50X70X30 мм. Схема включения розеток представлена иа рис. 2.42.
Шну р ы: микротелефоиный — трехжильный спиральный; розеточный — трехжильный прямой; номеронабирателя — трехжильиый жгут.
Подключение добавочного звонка показано на рис. 2.38. Перемычка между клеммами 4—5 (4, Л2) снимается.
2.10. АППАРАТ БС 23
Телефонный аппарат Бс23 (рис. 2.43), поставленный заводом «Тесла» Чехословацкой ССР, предназначен для включения в абонентские линии АТС. Аппарат — настольного типа, габаритные размеры его (с микро-телефонной трубкой): длина—220, ширина — 225, высота—117 мм. Масса аппарата 1,5 кг.
Схема аппарата — противоместная мостового типа (рис. 2.44). В коммутационно-вызывную часть схемы входят рычажный переключатель РП, номеронабиратель, звонок Зв, конденсатор 1 мкФ, резистор 100 Ом. Разговорная часть схемы содержит телефон Т, микрофон М, трансформатор Тр, балансный контур (резисторы 1 кОм и 270 Ом,
конденсатор М22), фриттер, автоматический регулятор уровня приема (два резистора 10 и 47 Ом и два варистора).
Конструктивно аппарат состоит из основания и корпуса, на которых размещены все комплектующие детали, мик-ротелефониой трубки и розетки.
Основание — пластмассовое с габаритными размерами 200X180/130X25 мм. По периметру основания отформован вверх бортик с вы-
Рис. 2.43. Телефонный аппарат. Бс 23
120 22 40
Рис. 2.44. Принципиальная схема телефонного аппарата Бс 23
резами для микротелефониого и розеточного шнуров. В дннще □снования устроены приливы, отверстия и стойки для крепления деталей и корпуса аппарата; с передней стороны бортика предусмотрены продольные прорези акустического назначения. Снизу основания прикреплены четыре резиновые ножки. На основании размещены звонок, стойки номеронабирателя и монтажная плата.
Монтажная плата представляет собой пластину из изоляционного материала прямоугольной формы размером 130X55 мм с двумя скошенными углами. На нижней стороне платы нанесена печатная схема. На плате смонтированы: рычажный переключатель, трансформатор, два конденсатора, пять резисторов, диоды, варисторы н клеммы (стержни контактных разъемов). Плата удерживается на основании аппарата приливами и двумя болтами, крепящими рычажный переключатель.
т
Рис. 2.45. Звонок телефонного аппарата Бс 23:
1 — катушка электромагнита; 2 — полюсные надставки; 3 — магнит; 4 — якорь; 5 — регулятор громкости; 6 — чашка металлическая; 7 — боек; S — основание
Рис. 2.46. Рычажный переключатель телефонного аппарата
Бс 23:
1 — основание пластмассовое; 2 — стойка металлическая; 3 — рычаг; 4 — разъединитель; 5 — пылезащитный колпачок; 6 — контактные пружины; 7 — проволочная пружина
Корпус аппарата — пластмассовый суженной к передней стенке многогранной формы размером 200X180/130 X 80 мм. Сверху отформована наклонная лицевая плоскость, а выше нее выемки для микротелефонной трубки и переноски аппарата. В вертикальные грани выемки вмонтированы нажимные^ пластины рычажного переключателя, а ниже их предусмотрена рамка для бумаги с номером телефона. В наклонной плоскости устроено круглое отверстие для номеронабирателя. Корпус скрепляется с основанием двумя невыпадающими винтами.
Звонок — поляризованный двухчашечный с одной электрокатушкой (рис. 2.45). Смонтирован иа металлической фигурной пластине, удерживаемой иа основании аппарата приливом и двумя винтами, одновременно крепящими стойки номеронабирателя. Регулятор громкости звучания находится с наружной стороны основания аппарата.
Номеронабиратель собран на круглом металлическом основании, прикрепленном к коробчатому кольцу, сверху которого нанесены цифры. Механизм номеронабирателя собран иа центральной оси и удерживается фигурной металлической пластиной, прикрепленной к основанию тремя винтами. В центральной части коробчатого кольца размещена заводная пружина. С внешней стороны номеронабирателя укреплены пальцевый диск, колпачок и пальцевый упор. Движущийся механизм снизу закрыт пылезащитным пластмассовым колпачком. Конструкция номеронабирателя такая же, как в аппарате «Тюльпан». Одиако для крепления его в аппарате изготовлено пластмассовое кольцо другого типа. С одной стороны оно имеет две вертикальные стойки с прорезями. Номеронабиратель плотно надвигается на металлические стойки ромбической формы, укрепленные винтами к основанию звонка.
Рычажный переключатель (рис. 2.46) состоит из металлического корпуса (мостика) и шарнирно укрепленного в верхней части корпуса металлического рычага, перемещающегося под действием пружинящей проволоки на угол до 45°. Выступ рычага сцеплен с пластмассовой пластинкой (ползуном, разъединителем), в прорези которой входят концы трех длинных пружин контактных групп. Контактные группы размещены в пластмассовом основании под защитным прозрачным колпачком. Это основание отдельно укреплено на монтажной плате.
Перемещение ползуна (разъединителя) и переключение контактов происходят под действием рычага в зависимости от положенной на аппарат или снятой с него микротелефонной трубки.
Микротелефонная трубка — пластмассовая пустотелая. Микрофонный капсюль подключается к схеме аппарата посредством контактных пружин, а телефонный — клеммными винтами.
Розетка — штепсельная размером 50X70 „мм.
Шнуры: микротелефоиный — четырехжильный спиральный; розеточный — четырехжильпый прямой; номеронабирателя — четырехжиль-нын жгут.
2.11. ТЕЛЕФОННЫЕ АППАРАТЫ, СНЯТЫЕ С ПРОИЗВОДСТВА, НО ПРИМЕНЯЕМЫЕ НА ГТС
Телефонные аппараты Пермского телефонного завода:
ЦБ АТС, ТАН-60, ТАН-60М — настольные с противоместной схемой компенсационного типа. Капсюли ТА-4 и МК-10. Поставлялись с 1963 г. по 1966 г.
ЦБ АТС ТАСт — стенные с противоместиой схемой компенсационного типа. Капсюли ТА-4, ТК-47 и МК-10. Поставлялись с 1962 г. по 1968 г.
ЦБ АТС ТАН-66-—настольные с противоместиой схемой мостового типа. Капсюли ТА-4 и МК-10. Поставлялись с 1967 по 1971 г.
ЦБ АТС ТАН-70 — настольные с противоместиой схемой мостового типа. Капсюли ТА-4, ТК-67 и МК-16. Поставлялись с 1971 по 1983 г.
ЦБ АТС ТАСт-66 — настенные с противоместиой схемой мостового типа. Капсюли ТА-4 и МК-10. Поставлялись с 1967 по 1971 г.
ЦБ АТС ТАСт-70 — настенные с противоместиой схемой мостового типа. Капсюли ТА-4, ТК-67 н МК-Ю. Поставлялись с 1971 по 1983 г.
АМТ—аппарат монетный телефонный (таксофон) Пермского телефонного завода, настенный с противоместиой схемой компенсационного типа. Капсюли ТК-47, ТА-4 и МК-10. Поставлялись с 1956 по 1975 г.
Телефонные аппараты завода ВЭФ:
ЦБ АТС ТА-60 — настольные с противоместиой схемой компенсационного типа. Капсюли ТА-4 и МК-10. Поставлялись с 1961 по 1967 г.
ЦБ АТС ТА-65 — настольные с противоместиой схемой компенсационного типа. Капсюли ТА-4 и МК-10. Поставлялись с 1966 по 1970 г.
ЦБ АТС ТА-68 — настольные с противоместиой схемой мостового типа. Капсюли ТК-67 и МК-16. Поставлялись с 1970 по 1983 г.
Телефонные аппараты завода «Тесла» ЧССР:
ЦБ АТС Т-58 — настольные с противоместиой схемой мостового типа. Капсюли 16QJ и 16DP. Поставлялись с 1961 по 1964 г.
ЦБ АТС Т-65 — настольные с противоместиой схемой компенсационного типа. Капсюли 20EQ. Поставлялись с 1964 по 1965 г.
ЦБ АТС Т-66 Са — настольные с противоместиой схемой мостового типа. Капсюли 20LS и 20YR. Поставлялись с 1966 по 1979 г.
Телефонные аппараты производства ПНР:
ЦБ АТС 621 (631)—настольные с противоместиой схемой мостового типа. Капсюли СВ-49. Поставлялись с 1962 по 1964 г.
ЦБ АТС 641 (642)—настольные с противоместиой схемой мостового типа с печатной схемой. Капсюли СВ-49. Поставлялись с 1964 по 1965 г.
УБ АТС 663 (664) — настольные с противоместиой схемой мостового типа. Капсюли W-66 и СВ-63. Поставлялись с 1965 по 1968 г.
ЦБ АТС «Яскер» — настольные с противоместиой схемой мостового типа. Капсюли СВ-68 и W-66. Поставлялись с 1969 по 1983 г.
Телефонные аппараты производства НРБ:
ЦБ АТС ТА-100 — настольные с противоместиой схемой мостового типа. Капсюли КТ-4 и КМ-4. Поставлялись с 1965 по 1967 г.
ЦБ АТС-3100 — настольные с противоместиой схемой мостового типа. Капсюли КТ-4 н КМ-4. Поставлялись с 1968 по 1973 г.
ЦБ АТС-4100 — настольные в противоместиой схемой мостового типа. Капсюли КТД-1 и БДС. Поставлялись с 1974 по 1981 г.
Телефонные аппараты производства ГДР:
ЦБ АТС W-63 — настольные с противоместиой схемой мостового типа. Капсюли Н63К и ZBS63. Поставлялись с 1963 по 1966 г.
ЦБ АТС W-66 — настольные с противоместиой схемой мостового типа. Капсюли ZBS63 и RH65. Поставлялись с 1965 по 1969 г.
ЦБ АТС — «Вариант» — настольные с противоместной схемой мостового типа. Капсюли Н63К и S63/ZB. Поставлялись с 1969 по 1974 г.
Телефонные аппараты производства ВНР:
СБ 555К — настольные с противоместной схемой компенсационного типа. Капсюли МВО и МЕО. Поставлялись с 1962 по 1964 г.
СВ 666К — настольные с противоместной схемой компенсационного типа. Капсюли МВО и МЕО. Поставлялись с 1964 по 1965 г.
СВ 667К — настольные с противоместной схемой мостового типа.
Капсюли МВО и МЕО. Поставлялись с 1965 по 1966 г.
Телефонный аппарат производства СФРЮ:
АТА-22 — настольный с противоместной схемой мостового типа.
Капсюли МЧ-130 и МЧ-5. Поставлялись в 1975 г.
3
АППАРАТУРА РАЗЛИЧНОГО НАЗНАЧЕНИЯ
3.1. ТЕЛЕФОННЫЕ АППАРАТЫ С УСИЛИТЕЛЕМ
ПРИЕМА ТАН-У-74 и ТАУ-5108
Телефонный аппарат с усилителем приема ТАН-У-74 (рис. 3.1) поставляется Пермским телефонным заводом в настольном исполиеиии и предназначен для абонентов с пониженным слухом или для работы в случаях, когда недостаточна обычная громкость приема. Установление необходимой громкости осуществляется разговаривающим путем поворота ручки регулятора усиления выведенного наружу микротелефонной трубки в виде сегмента с обратной стороны слуховой раковины.
Конструктивной основой аппарата служит телефонный аппарат общего применения ТАН-70.
В аппарате ТАН-У-74 применена противоместиая схема мостового типа (рис. 3.2). Разговорная часть схемы содержит трансформатор Тр, усилитель приема, телефон Тф, микрофон Мк, балансный контур (конденсатор С4 и резисторы R4, R5), рычажный переключатель и фриттер. Коммутационно-вызывная часть схемы состоит из звонка Зв, ры-
f>uc. 3.1. Телефонный аппарат с усилителем приема ТАН-У-74
Рис. 3.2. Принципиальная схема телефонного аппарата ТАН-У-74
чажного переключателя РП, конденсатора СЗ и номеронабирателя НН.
В аппарате применен однокаскадный усилитель приема на транзисторе Т типа МП-40. Питание усилителя осуществляется за счет падения напряжения на резисторе ,R3. Диодный мост ДЗ, ..., Д6 (типа Д9Б) обеспечивает подачу питающего напряжения определенной полярности (плюс иа эмиттер и минус на коллектор транзистора Т) независимо от полярности питающего напряжения на входе аппарата.
Входной сигнал с телефонной обмотки трансформатора Тр подается на вход усилителя через резистор .R2, служащий для регулировки уровня сигнала, разделительный конденсатор С1 и через днод ДЗ и конденсатор С2 или через диод Д4. В коллекторную цепь транзистора Т включен телефон ТК-67-Н. Конденсатор С2 шунтирует резистор R3.
Комплектующими деталями аппарата являются: шесть резисторов МЛТ-0,5, МЛТ-0,25 и СПЗ-ЗаМ-0,05-В сопротивлением 130 Ом ... ... 4,7 кОм: четыре конденсатора К50-6-1 и МБМ-160В емкостью 0,25—50 мкФ, шесть полупроводниковых диодов Д9Б; траи« зистор МП-40 и другие общераспространенные детали.
Усилитель приема обеспечивает усиление до 17 дБ по отношению к уровню приема обычного телефонного аппарата.
Телефонный аппарат типа ТАУ-5108 с усилителем приема (рис. 3.3) Пермского телефонного завода предназначен для абонентов с большой потерей слуха. Аппарат — настольного типа и поставляется в комплекте с блоком питания от сети напряжением 127/220 В частотой 50 Гц, соединенными с ним соединительным кабелем. Габаритные размеры аппарата 215X185X105 мм и блока 180Х X 115x82 мм, длина соединительного кабеля 5 м.
Рис. 8.S. Телефонный аппарат ТАУ-5108
с усилителем приема
Аппарат обеспечивает:
прием акустического сигнала вызова и дублирование его опта-ческим сигналом;
ведение разговора в дуплексном или симплексном режиме;
плавную или ступенчатую регулировку громкости усилителя приема;
подключение дополнительного головного телефона;
возможность подключения и отключения усилителя приема нажатием кнопки на лицевой панели. Дублирование сигнала вызова осуществляется путем подключения к блоку питания лампы накаливания 220/127 В мощностью не более 300 Вт.
Усилитель приема на активной нагрузке 260 Ом±10% обеспечивает максимальную выходную мощность не менее 0,25 Вт.
Телефонный аппарат ТАУ-5108 состоит из основания и корпуса, соединенных между собой тремя невыпадающими винтами.
Основание — пластмассовое прямоугольной формы с несколько расширенными боковыми сторонами под углом. На основании размещены монтажная плата с закрепленными на ней деталями (мостик номеронабирателя, рычажный переключатель, трансформатор, клеммные колодки, конденсаторы, резисторы, транзисторы, диоды и др.) и телефонный капсюль, против которого в днище устроены вырезы.
Корпус аппарата — пластмассовый, соответствующий форме основания. Съемная лицевая панель корпуса справа имеет вырез для номеронабирателя, а слева внизу — выемку и прорезь для номера телефона и сигнальной лампы. В верхней части корпуса вмонтированы нажимные пластины рычажного переключателя, а за ними устроена выемка для переноски аппарата.
Микротелефонная трубка — пустотелая с капсюлями ТК-67-Н и МК-16-У.
Шнур микротелефонный — четырехжильный спиральный, шнур (жгут) номеронабирателя и соединительный кабель — пятижильные.
Блок питания состоит из металлического основания и пластмассового корпуса. На основании жестко закреплены: трансформатор типа ТПП 222-127/220 В-50, реле РЭН-18 и монтажная плата. На плате смонтированы: выпрямительный прибор, клеммная колодка АТС, конденсаторы, резисторы и другие детали. Розеточный и электрический шнуры — двухжильные. Комплектующими деталями аппарата и
Рис. $.4. Принципиальная схема телефонного аппарата ТАУ-5108
блока питания являются: 12 конденсаторов МБГО-2, МБМ, БМ2 и» К50 емкостью 0,047 ... 200 мкФ; 20 резисторов МЛТ-0,5, СПЗ-4аМ и МОН-0,5 сопротивлением 1 Ом ... 120 кОм; три транзистора МП25А ГТ402Ж; пять диодов Д226Д, Д9Б и КД521В; тиристор диодный КН102Б; стабилитрон Д816Б; выпрямительный прибор КЦ405Д.
Принципиальная схема аппарата ТАУ-5108 представлена на-рис. 3.4. При поступлении вызова с АТС на клеммы XI и Х2 вызывное напряжение через конденсатор С1 поступает на выпрямительный-мост VI. Выпрямленное напряжение подается на реле К1, которое срабатывает и своими контактами подает ‘ питание на клеммы Х5 и-Х6 сигнальных ламп. Одновременно вызывной сигнал через схему удвоения напряжения (диод V3, конденсатор С4) поступает на релаксационный генератор, собранный на диодном тиристоре V4. Таким образом, вызывной сигнал сопровождается как акустическим, так и оптическим сигналами вызова.
После снятия микротелефонной трубки напряжение питания через-контакты 4—5 рычажного переключателя S1 подается на схему аппарата, а через контакты 2—3 к линии АТС подключается разговорная схема. Ко вторичной обмотке трансформатора Т1 подключен усилитель приема, собранный на транзисторах V7—V9, нагрузкой которого является телефонный капсюль U2. Уровень громкости принимаемого сигнала устанавливается переменным резистором R7, выведенным на лицевую панель аппарата.
При нажатии тангеиты S3 срабатывает реле К2 и КЗ. Контактами 3—4 реле К2 отключается микрофон В, а контактами 3—4 .реле-КЗ закорачивается резистор R9. Для передачи тангеита отпускается и схема проходит в исходное состояние.
К разъему XI6 на задней стенке аппарата подключается головной телефон. При его подключении срабатывают реле К4 и К5, переключая своими контактами выход усилителя приема с капсюля U2’ в микротелефонной трубке на головной телефон. Устранение самовозбуждения усилителя производится переменным резистором R9. Для-отключения усилителя предусмотрена кнопка S2.
3.2. ТЕЛЕФОННОЕ УСТРОЙСТВО «АВТОНАБОР-24»
Устройство, выпускаемое Пермским телефонным заводом, предназначено для включения в абонентские линии АТС вместо обычного-телефонного аппарата. Оно обеспечивает:
автоматический набор любого из 24 запрограммированных номеров телефонов. Для этого заранее запрограммированные 24 номера-телефонов (до семи знаков) АТС вызываются нажатием соответствующей кнопки;
последовательный автоматический набор номеров из нескольких запрограммированных телефонов;
набор любого номера телефона с номеронабирателя;
комбинированный набор номеров телефонов путем автоматического набора группы номеров и набора с номеронабирателя при любом-чередовании способа набора;
громкозвучащий прием сигналов АТС и ответа вызываемого абонента с возможностью регулирования уровня громкости сигнала;
параллельное подключение к одной абонентской линии телефонного аппарата по системе 1 «директор — секретарь»;
устойчивую связь через тракт с общим затуханием до 30,4 дБ при уровне шума до 60 дБ.
В)
Рис. 3.5. Телефонное устройство «Автонабор-24»;
а — пульт управления; б — блок литания и коммутации; е — функциональная схема
Устройство «Автонабор-24» (рис. 3.5) состоит из двух основных частей: пульта управления и блока питания и коммутации, соединенных между собой кабелем со штепсельным разъемом.
Пульт управления представляет собой настольный аппарат. Основными узлами его являются телефонный блок, металлическое основание и блок переключений. Телефонный блок, выполняющий функции обычного телефонного аппарата, работает по противоместиой схеме мостового типа. Блок содержит телефон, микрофон, трансформатор, номеронабиратель, звонок, рычажный переключатель, балансный контур (два конденсатора и три резистора), фриттер и конденсатор вызывной цепи. Телефонный блок позволяет вести переговоры с помощью микротелефонной трубки, производить набор любого номера телефона номеронабирателем и принимать сигналы вызова.
Блок переключений состоит из панели 24 абонентских кнопок, кнопок включения и отбоя, лампочек зеленого и красного цветов, сигнализирующих о включении и неисправности в цепи программирования. Под каждой кнопкой размещается контактная группа, укрепленная на печатной плате. Блок крепится к металлическому основанию винтами. Кроме блока на металлическом основании помещаются реле, динамический громкоговоритель и рычажный переключатель. Основные узлы закрыты сверху пластмассовым корпусом (колпаком), а снизу — основанием с выдвижной пластиной для записей запрограммированных номеров телефонов. Габаритные размеры пульта управления 325Х Х215Х112 мм. Масса пульта 4 кг.
Блок питания и коммутации представляет собой конструкцию настенно-настольного типа и состоит из блоков шагового искателя, реле, питания и трех печатных плат. Блок шагового искателя содержит печатную плату генератора импульсов и элементы принципиальной схемы, которые закреплены на металлическом основании, прикрепленном через резиновую прокладку к пластмассовому основанию. Сверху блок закрыт платой программирования и прикреплен к раме винтами.
Блок реле содержит 20 реле РКМ-1, размещенных на основании и закрытых общим кожухом, 24 реле РЭС-6 и две печатные платы, расположенные на П-образной панели, прикрепленной к основанию блока винтами. Блок крепится к раме двумя шарнирами.
Печатные платы прикреплены к промежуточным стенкам рамы винтами. На платах размещены усилитель приема, элементы задержки с усилителем постоянного тока и стабилизированные выпрямители. Все узлы, блоки и печатные платы соединены между собой монтажными жгутами.
Габаритные размеры блока питания и коммутации 550Х265Х X168 мм. Масса блока 20 кг.
В структурную схему устройства «Автонабор-24» входят: телефонный блок, выполняющий функции обычного телефонного аппарата;
усилитель приема, предназначенный для усиления громкозвучащего контроля сигналов: «Ответ станции», «Контроль посылки вызова», «Занято» и «Ответ вызываемого абонента». Звуковой контроль осуществляется при положенной микротелефонной трубке как в случае автоматического набора номера, так и с помощью номеронабирателя.
С выхода усилителя сигнал подается также на вход элемента задержки блока запуска. Громкоговоритель автоматически отключается при снятии микротелефонной трубки:
блок запуска, предназначенный для занятия линии АТС и включения устройства питания от сети переменного тока, а также для запуска генератора импульсов при ответе АТС с задержкой на 1— 2 с по отношению к входному сигналу;
генератор импульсов, в качестве которого взят мультивибратор с усилителем постоянного тока, вырабатывает импульсы требуемой длительности. Работой генератора импульсов управляет блок межсерийного времени;
счетчик импульсов, служащий для отсчета необходимого числа импульсов в каждой серии и шести импульсов межсерииного времени. Каждая серия импульсов регистрируется счетной схемой. Подготовка счетчика к счету импульсов в серии или импульсов межсерийного времени, а также сброс счетчика после отсчета как тех, так и других импульсов производятся блоком межсерийного времени;
счетчик серий, предназначенный для счета серий номера абонента. Счетчик серий управляет работой блока коммутации и кодирования, счетчика импульсов и блока межсерийного времени,
блок межсерийного времени, обеспечивающий запуск генератора импульсов, подачу импульса на счетчик серий и перевод этим его реле в положение, соответствующее следующей серии, переключение счетчика импульсов на отсчет межсерийного времени, подготовку счетчика импульсов к работе и возвращение его после отсчета серии импульсов или межсерийного времени;
блок коммутации и программирования, предназначенный для программирования (предварительной установки) 24 необходимых для набора номеров, подключения к схеме устройства нужного запрограммированного номера при нажатии соответствующей кнопки и подготовки схемы устройства для запуска на автоматический набор номера телефона;
блок выключения, служащий для отключения отдельных блоков устройства от блока питания после набора всех серий нли в случае обрыва цепи кодирования номера. По окончании разговора и укладки микротелефонной трубки на рычажный переключатель или при нажатии кнопки отбоя отключает устройство от сети переменного тока и линии АТС;
блок питания, обеспечивающий питание устройства от сети переменного тока напряжением 127/220 В и частотой 50 Гц. На выходе блока образуются постоянные напряжения: минус 12, 27, 30 и 60 В и плюс 8 В.
В состав комплектующих деталей входят: 70 резисторов типа МЛТ-0,5, УЛИ-0,25, 11СП-11, ПП2-12, ПЭВ-10 сопротивлением 10 Ом ... 200 кОм; 25 конденсаторов типа МБМ, К-50, БМ-2, МБГО-2 емкостью 0,01 ... 200 мкФ; 115 диодов типа Д9Б (В, Е), Д22Д, Д106А, Д226Д и Д243; шесть стабилитронов Д814Д (А, В), Д815А; 18 транзисторов МП25А, МП26А, МП40, МП42А, МГЦ 14, П2.114В и другие распространенные элементы.
3.3. КОНЦЕНТРАТОР ТЕЛЕФОННЫЙ К-3-1
Концентратор (рис. 3.6) предназначен для работы в качестве абонентского устройства на линиях АТС и РТС в стационарных усло-
Рис. 3.6. Концентратор телефонный К-3-1: а — пульт управления; б — блок питания и коммутации: / — разъем; 2— предохранитель; 3 — сетевой шиур; 4 — плата подключения;
5 — корпус (кожух)
виях при температуре окружающего воздуха 10 ... 40 °C и относи-телыюй влажности 90% при температуре 30 сС.
Питание разговорных цепей схемы осуществляется от телефонной станции, а коммутационной части схемы — от сети переменного тока напряжением 12//220 В частотой 50_ Гц. Концентратор обеспечивает с пульта управления:
вызов станции по любой из трех линий;
соединение с любым телефоном АТС;
отбой по окончании разговора.
автоматическое удержание абонентской линии в случае необходимости ведения разговора по другим линиям (при этом возможность прослушивания разговора на линии, поставленной на удержание, исключается);
подачу звукового сигнала при входящем вызове и его дублирование световым сигналом;
сигнализацию о состоянии линии (непрерывное свечение сигнальной лампы — «Разговор», свечение лампы вполнакала — «Удержание») ;
ведение циркулярного разговора;
вызов станции и соединение с абонентом без снятия микротелефонной трубки с обеспечением громкоговорящего приема ответа стан ции и автоматическое переключение приема иа микротелефонную трубку после снятия.
К концентратору может быть подключено не более трех линий.
В комплект концентратора входят пульт управления и блок питания и коммутации, соединяемые между собой кабелем.
Пульт управления представляет собой конструкцию настольного типа с габаритными размерами 105x185x215 мм и массой 2 кг. На лицевой стороне панели расположен номеронабиратель, левее его снизу — три кнопки подключения линий и одна кнопка (ближе к номеронабирателю) аварийного подключения линии, справа от номеронабирателя — кнопка сброса.
Блок питания и коммутации представляет собой конструкцию настенно-настольного типа с габаритными размерами 110x265x440 мм и массой 9 кг. В передней части блока находятся: держатель предохранителя с предохранителем на 1 А, разъем, сетевой шнур для подключения к сети 127/220 В и плата подключения линий. Блок закрыт кожухом.
При поступлении вызывного сигнала снимают микротелефонную трубку и нажимают вниз до упора кнопку под горящей сигнальной лампой, после чего можно вести разговор. Во время разговора лампочка горит ровным светом. По окончании разговора микротелефонную трубку кладут на кнопки рычажного переключателя или нажимают кнопку сброса.
Исходящий вызов абонента можно осуществить двояко: снять микротелефонную трубку, нажать кнопку линии и, получив ответ АТС, набрать номер телефона и вести разговор либо, не снимая микротелефонной трубки, нажать кнопку линии, набрать нужный номер, после ответа абонента снять трубку и вести разговор. По окончании разговора положить трубку на место или нажать кнопку сброса.
Если во время разговора поступил вызов по другой линии, можно, предупредив абонента о временном прекращении разговора, нажать кнопку линии другого абонента. При этом первый абонент автоматически ставится на удержание, о чем будет свидетельствовать лампа, горящая вполнакала. По окончании разговора со вторым або
нентом нео ходимо нажать кнопку первого абонента и, не отпуская ее, нажать кнопку сброса. После этого отпустить кнопку первого абонента и продолжить разговор.
Для ведения циркулярного разговора с несколькими абонентами их поочередно вызывают, а затем одновременно нажимают кнопки линий всех абонентов и ведут разговор.
Концентратор обеспечивает выполнение всех функций при питании от электросети, а в случае его отключения от внешнего аварийного источника напряжения 24 В. При отсутствии аварийного источника питания на пульте управления первая линия может быть использована при нажатии кнопки аварийного подключения линии. В этом случае необходимо снять микротелефонную трубку и вести переговоры при нажатой кнопке аварийного подключения линии. По окончании разговора микротелефонную трубку кладут на кнопки рычажного переключателя и отпускают кнопку аварийного подключения.
В состав деталей пульта управления входят: три резистора МЛТ-0,5; два конденсатора МБМ-160; два диода Д9Б; четыре лампы КМ24-35; блок переключателей и переключатель П2К. Блок питания содержит 16 резисторов МЛТ-0,5 и СП-0,4; 12 конденсаторов
МБМ-160 и К50; 38 диодов Д226Д, Д814Д и другого типа.
Концентраторы могут быть двух модификаций: К-3—е блоком питания и коммутации и двумя пультами управления; К-3-1 — с блоком питания и коммутации и одним пультом управления.
3.4. КОММУТАТОРЫ ДИРЕКТОРСКИЕ ЭЛЕКТРОННЫЕ КДЭ-25/4 и КДЭ-40/4
Коммутаторы (рис. 3.7) предназначены для оперативной связи руководства учреждения или предприятия с подчиненными службами и подразделениями, с коммутаторами вышестоящих организаций и абонентами ГТС. Поставляются Московским заводом «Промсвязь». Оии значительно отличаются от всех существующих коммутаторов такого же назначения.
В КДЭ коммутация осуществляется с помощью электронных элементов. Отличительной особенностью коммутаторов является также введение сигнализации для вызывающего абонента, что освобождает его от непроизводительной затраты времени на ожидание ответа.
В состав коммутаторов входят пульт размерами 107Х240Х Х244 мм, шкаф управления размерами 430X494X240 мм, телефонный аппарат секретаря, микрофон, гнездная колодка и 25 или 40 телефонных аппаратов. Коммутатор обеспечивает:
включение 25 (40) местных двухпроводных абонентских линий с сопротивлением шлейфа до 1000 Ом и четырех двухпроводных соединительных линий к ГТС или коммутаторам КД-36, КД-60, КД-120 и другим, имеющим напряжение вызывного сигнала 60 В частотой 50 Гц;
подключение аппарата секретаря;
световую н акустическую сигнализацию входящих вызовов;
принудительное отключение абонентов и прекращение посылки вызова при нажатии кнопки общего отключения;
одновременное подключение до трех телефонов;
посылку вызывающему абоненту сигналов «Коммутатор свобо-ден» (непрерывный тон) и «Коммутатор занят» (прерывистый тон);
Рис. 3.7. Коммутаторы директорские электронные КДЭ-40,'4 (о) н КДЭ-2Б/4 (б)
передачу вызовов (и световую сигнализацию занятости) на аппарат секретаря;
громкоговорящую и телефонную связь с местными абонентами и телефонную связь по соединительным линиям.
На лицевой стороне панели пульта расположены 25 (40) абонентских клавиш, четыре клавиши соединительных линий и по одной клавише соединения с секретарем (Кн. СКР), отключения (Кн. О), общего подключения (Кн. ОН) и йереключения входящих вызовов на секретаря (Кн. пер. СКР). Внутри пульта расположены микрофонный усилитель, динамический громкоговоритель, плата телефонного аппарата и рычажный переключатель.
В шкафу управления размещены врубные блоки: абонентских комплектов (13 или 21), общевызывиого устцойства (БОУ), устройства громкоговорящей связи, соединительных линий, выпрямителя.
Шкаф управления
<ь
\Монент. блок 1
Комплект 2
| \монент.блок 12
{Комплект 23
{Комплект 24
блок питания
Абонент. блок /3
блок общевызывных устройств
секретаря
<ъ
Б *
блок громкоговорящей свяги
t
•S V Q> s
блок соединит. линий
Комплект 1
Комплект 2
Комплект 3
Комплект 4
Рис. 3.8. Схема коммутатора КДЭ
Соединение шкафа с пультом осуществляется кабелем или непосредственно с помощью разъемов. Схема коммутатора представлена на рис. 3.8.
Основными элементами схемы являются: транзистор, работающий в режиме ключа линейный триггер — основное устройство управления в электронном коммутаторе; электронный контакт — важнейший элемент разговорного тракта коммутатора; мультивибратор двух типов — ждущий и в режиме автоколебаний; реле времени, автоматически прекращающее посылку вызова абоненту при его отсутствии; устройство громкоговорящей связи; микрофонный усилитель, усилитель передачи; усилитель приема; выпрямитель (рис. 3.9).
Вызов абонента с коммутатора осуществляется нажатием и отпусканием соответствующей кнопки-лампы иа пульте. Во время разговора руководитель пользуется динамическим микрофоном и громкоговорителем или микротелефонной трубкой. В случае необходимости перехода с громкоговорящей связи на телефонную следует снять микротелефонную трубку и продолжать разговор без каких-либо дополнительных манипуляций.
Рис. 3.9. Основные элементы коммутатора КДЭ:
а — транзисторный ключ; б — линейный триггер; в — электронный контакт; г — ждущий мультивибратор; д — мультивибратор в режиме автоколебаний; е — реле времени; э/с — устройство громкоговорящей связи
3.5. ПРИСТАВКА ТЕЛЕФОННАЯ АВТОМАТИЧЕСКОГО НАБОРА НОМЕРА «ВИЗА-32»
Приставка теолефонная с кнопочным номеронабирателем и автоматическим набором номера «Виза-32» (рис. 3.10), поставляемая Пермским телефонным заводом, предназначена для совместной работы с любым телефонным аппаратом АТС общего применения. Габаритные размеры приставки: длина—155, ширина — 217 и высота 77 мм. Масса — не более 1,3 кг.
Рис. 3.10. Приставка телефонная автоматического набора номера «Виза-32»
Приставка представляет собой устройство настольного типа и поставляется в комплекте с блоком питания, присоединенным к ней двухжильным проводом. Электропитание приставки осуществляется от электросети переменного тока напряжением 220 В, частотой 50 Гц.
Приставка обеспечивает:
набор неограниченного числа цифр в номере с помощью цифровых кнопок и при автоматическом наборе именными кнопками;
программирование до 32 номеров с максимальным числом цифр в номере, равным восьми;
повтор набора номера с числом цифр не более 20 посредством специальных кнопок.
Потребляемая приставкой мощность от сети напряжением 220 В не превышает 2 Вт.
Элементы приставки размещены на четырех печатных платах. Три платы соединены между собой контактными штырями и гнездами и размещены в корпусе, четвертая плата — блок питания, конструктивно совмещена с вилкой, включаемой в сетевую электророзетку.
Структурная схема приставки представлена на рис. 3.11. В состав комплектующих деталей приставки входят: 11 микросхем, из которых четыре типа К561РУ2А (К564РУ2А), две типа К176ЛЕ5 и по одной типов К145ИК8П, К145ИК1Ш, К176ЛА7, К176ЛА9 и К176ЛЕ10; 13 транзисторов, в том числе шесть типа КТ315Г, три КТ815А, два КТ312В и по одному КТ203В и 203Б; 14 диодов, из них десять типа КД 521 и четыре КД208А; два светодиода АЛ310А; два стабилитрона КС510А и КС191Ж; 15 конденсаторов различных типов емкостью 110 пФ ... 500 мкФ; 59 резисторов сопротивлением 62 ОМ ... ... 330 кОм; 46 кнопок; дроссель высокочастотный ДМ-0,1-400; вставка плавкая ВП1-2-0.25А; реле РЭС 55А: батарея «Крона-ВЦ». Конструк-
Рис. 3.11. Структурная схема приставки «Виза-32»
тивно приставка состоит из основания и корпуса(колпака), изготов-ленных из цветной пластмассы.
Основание имеет прямоугольную форму размерами 215Х155Х Х48 мм, с наклоном от задней к передней плоскости за счет отформованного вниз углубления. По периметру основания отформован вверх ступенчатый бортик для обеспечения монтажа деталей и сочленения с корпусом. Снизу основания укреплены четыре резиновые ножки.
На основании размещены три монтажные платы. На верхней плате укреплены металлические мостики со смонтированными на них именными и цифровыми кнопками, а также кнопками отбоя и повтора, включения и выключения записи. Сзади на нижней стороне основания устроено отделение для батарейки «Крона-ВЦ» со съемной крышкой.
Корпус (колпак) приставки по форме аналогичен основанию и .имеет размеры 217X155X30 мм. Корпусу также придан наклон к передней стенке и отформован ступенчатый бортик тождественно основанию. На верхней наклонной панели корпуса устроены прорези для кнопок, укрепленных в основании, и светодиодов. Вдоль боковых сторон панели проложены полоски бумаги для записи номеров телефонов. Корпус скрепляется с основанием четырьмя невыпадающими винтами. При их сочленении в прорези верхней панели выходят все смонтированные в основании кнопки.
Блок питания представляет собой прямоугольную конструкцию размерами 66X66X50 мм, состоящую из основания и корпуса, скрепленных тремя винтами. Снизу основания встроена штепсельная вилка для включения в электророзетку. В блоке размещена четвертая монтажная плата со смонтированными на ней деталями.
Розетка имеет прямоугольную форму с размерами 57x83 мм. Изготовлена из пластмассы. В основание розетки впрессованы четыре клеммы. С крышкой она скрепляется путем защелкивания.
Электрические блоки, указанные в структурной схеме на рис. 3.11, в рабочем режиме приставки подключаются последовательно к общей схеме.
Анализатор линии представляет собой два транзисторных ключа, которые открываются в зависимости от полярности подающего напряжения на соответствующем резисторе.
Декадный блок состоит из 12 кнопок. При нажатии любой из десяти кнопок на электронный номеронабиратель поступает сигнал, соответствующий номеру нажатой кнопки. Две кнопки «Отбой» и «Повтор» служат соответственно для отключения линии АТС и автоматического повтора набора номера.
Генератор импульсов состоит из логических элементов и обеспечивает выработку тактовой частоты в режиме набора номера.
Электронный номеронабиратель представляет собой большую интегральную микросхему типа К145ИК8П и обеспечивает: преобразование кода номера с декадного блока в импульсную последовательность; запись информации в память с помощью триггера записи и кнопок «Вкл» и «Сброс» через блок управления памятью; считывание информации из памяти; отключение АТС нажатием кнопки «Отбой» и специальной схемы управления отбоем; повтор последнего набранного номера кнопками «Отбой» и «Повтор».
Блок разговорного режима предназначен для организации этого режима после набора номера.
Блок управления памятью обеспечивает запись и считывание информации из памяти по заданному адресу, . а блок памяти работу в режимах записи, чтения и хранения информации в соответствии с сигналами, поступающими с блока управления памятью.
Блок индикации, состоящий из двух светодиодов и управляющих ключей на транзисторах, обеспечивает индикацию набора номера в линию и режим записи набора номера в память.
Именной блок состоит из 32 кнопок, каждой из которых соответствует определенный адрес в блоке памяти.
Шунтирующее реле обеспечивает шунтирование телефонного аппарата при прохождении импульсов в линию, а импульсное реле осуществляет передачу импульсной последовательности, соответствующей набираемому номеру, в линию АТС.
Блок питания осуществляет питание приставки от сети напряжением 220 В, частотой 50 Гц и имеет на выходе напряжение 16 В. Стабилизатор напряжения имеет на выходе стабилизированное напряжение 8,4 В для питания микросхем и 12,6 В для питания блока индикации. При пропадании напряжения сети питание микросхем происходит от батареи «Крона-ВЦ».
При установке приставки с ее основания снимают крышку, нажав на нее в шероховатом месте между двумя вертикальными прорезями. К клеммам открывшегося отсека подключают батарею «Крон-ВЦ». К клеммам телефонной розетки «а» и «б» подключают абонентскую линию, а клеммам «1» и «3» — шнур телефонного аппарата. Вилку сетевого шнура включают в электророзетку. После подключения приставки при снятии микротелефонной трубки должен загореться светодиод контроля включения питания и индикации набора номера.
Для программирования номеров необходимо:
нажать кнопку «Вкл», при этом должен загореться светодиод контроля записи и индикации записывающего номера;
нажать именную кнопку, при этом светодиод должен погаснуть, а при отпускании зажечься снова;
набрать нужный номер с помощью цифровых кнопок;
не нажимая кнопку «Вкл», записать другие номера, используя именные кнопки;
при окончании программирования нажать кнопку «Сброс».
3.6. ЭЛЕКТРОННЫЕ ТЕЛЕФОННЫЕ АППАРАТЫ
Телефонное устройство «Э лет а п-3» (рис. 3.12) предназначено для работы в качестве абонентского аппарата АТС. Устройство обеспечивает подключение двух абонентских линий АТС и автоматический набор любого из 60 предварительно запрограммированных абонентских номеров. Набор незапрограммнрованных номеров телефонов осуществляется кнопками декадного блока. Число серий в номере — не более 8.
Устройство предназначено для работы в стационарных условиях при температуре окружающего воздуха 10 ... 40 °C и относительной влажности не выше 90% при температуре не более 30 °C.
Устройство обеспечивает:
ведение разговора при уровне окружающего шума не выше 60 дБ с общим затуханием линий не более 30,4 дБ по любой из двух линий АТС;
последовательный набор нескольких запрограммированных номеров (при междугородной связи);
Рис. 3-12. Устройство телефонное «Элетап-3»
последовательный набор запрограммированных номеров и набор с помощью декадного блока;
громкозвучащий прием сигналов АТС и ответа вызываемого абонента после набора номера при положенной на рычаг микротелефонной трубке;
возможность повторного набора номера (в случае, если линия занята) без нажатия повторно всех кнопок;
отключение звукового сигнала вызова по любой из подключенных к устройству линии АТС (по желанию абонента);
параллельное подключение к каждой абонентской линии устройства телефонного аппарата АТС по схеме «директор — секретарь»;
ведение связи с местным абонентом по отдельной трехпроводной линии.
Устройство питается от сети переменного тока. При отключении электросети сохраняется возможность входящей связи по одной из линий. .
Конструктивно устройство «Элетап-3» выполнено в двух блоках: пульта управления и блока питания и коммутации, соединенных между собой двумя кабелями со штепсельными разъемами.
Пульт управления представляет собой конструкцию настольного типа и состоит из телефонного аппарата, усилителя приема с громкоговорителем и вызывного устройства. На лицевой панели пульта расположены следующие кнопки: 30 именных для набора программированных номеров, десять цифровых декадного блока, включения первой и второй линий, выключения, «Память», «Повтор», вызова местного абонента, отключения звукового сигнала по первой и второй линиям, «Резерв». Здесь же размещены три сигнальные лампы: включения первой линии, включения второй линии (или поступления вызова), индикации набора номера и сигнализации о включении аппарата местного абонента. Панель крепится к металлическому поддону, а сверху устанавливается пластмассовый колпак.
На поддоне размещены две печатные платы с элементами схемы телефонного аппарата, усилители приема, генератор тонального вызова и громкоговоритель. Снизу пульта управления расположены ручки для регулирования громкости принимаемых сигналов. Для регулировки громкости вызывного сигнала предусмотрена также акустическая заслонка.
Блок питания и коммутации представляет собой конструкцию, позволяющую устанавливать его в вертикальном или гори-
зонтальном положении. Он состоит из следующих основных узлов: электронного блока, устройства программирования, блоков питания и коммутации.
Электронный блок представляет собой логическую часть аппарата, построенную на интегральных микросхемах. Блок выполнен в виде завершенного узла и связан с остальными узлами двумя разъемами.
Устройство программирования представляет собой отдельный узел, в котором на металлической панели закреплены две платы с клеммами и одна плата с трансформаторами на ферритовых сердечниках. Подключение к остальной части схемы осуществляется посредством клемм и разъема.
Блок питания состоит из силового трансформатора, выпрямителя и стабилизаторов. Трансформатор, электролитические конденсаторы и транзистор установлены на основании блока, а остальные элементы — на печатной плате.
Блок коммутации содержит трансформатор, два конденсатора, расположенные на основании, и трн печатные платы, на которых установлены элементы схемы включения определенной линии, удержания, вызова и подключения аппарата местной связи. На платах нанесена маркировка элементов в соответствии с принципиальной схемой.
Блок питания и коммутации собран на металлическом основании и закрыт кожухом. С одной стороны блока расположены ответные части двух разъемов, держатели предохранителей с предохранителями на 1А, ЗА, тумблер переключения напряжения сети и сетевой шнур с вилкой. С другой стороны блока размещены клеммы для подключения линии связи с аппаратом секретаря и местной связи, вывода напряжения 24 В и контактов кнопки «Резерв», используемой по усмотрению абонента.
В состав комплектующих деталей входят: 119 резисторов типов МЛТ-0,5 (115 шт.) и СП-0,4 (4 шт.) сопротивлением 24 Ом ... ... 180 кОм; 41 конденсатор типов МБМ, МБГО, К40У, 'К50 и КЛС-1 емкостью до 2000 мкФ; 37 трансформаторов типов ТТ-1, ТОТ-61 и ТПП268; 21 реле типов РЭС-9, 10, 22; 159 диодов типов Д226Д, Д9Ж, Д243Б и ДЭВ; 20 транзисторов типов МП40А, МП41, МП38, П216, П213, МП25А, МП38, МП37Б; стабилитроны типов КС133А и Д814А.
Ниже указаны основные блоки «Элетап» и их назначение.
Электронный блок выдает последовательности серий импульсов на импульсное реле, контакты которого включаются в соответствующую линию АТС, обеспечивает межсерийную паузу и управляет работой шунтирующего реле. Его можно разделить иа пять основных функциональных узлов: регистры памяти, записи и считывания, генератор и счетчик импульсов.
Регистр памяти служит для фиксирования набираемых цифр и представляет собой группу триггеров, в которых могут быть зарегистрированы любые восемь цифр номера в двоичном коде. Запись числа в регистр происходит как при наборе программированных номеров, так и при работе с кнопками номеронабирателя. Регистр считывания обеспечивает перенос числа в счетчик импульсов, который, в свою очередь, при воздействии тактовых импульсов выдает серии импульсов на импульсное реле. Генератор импульсов выдает импульсы с требуемым периодом и обеспечивает стабильность работы схемы, управляя очередностью записи, считывания и другими переключениями.
Схема электронного блока выполнена в основном на интегральных микросхемах, питание осуществляется от стабилизированного источ-
ника с напряжением (5±0, 5) В и переменного напряжения (5±Ь2Е5)В-
Устройство программирования позволяет запрограммировать 60 восьмизначных номеров. Для программирования использован принцип прошивки трансформаторов на ферритах в двоичной системе. Выбор определенного запрограммированного номера осуществляется с помощью 30 именных кнопок. Декадный кнопочный номеронабиратель содержит десять кнопок для набора любого номера. Кнопка «Память» обеспечивает отбой станции (разрыв шлейфа), а кнопка «Повтор» — повторную выдачу записанного в ячейках памяти номера.
Схема телефонного аппарата и включения содержит телефон, микрофон, резисторы, диоды, конденсаторы и трансформатор, а также кнопки включения линий и реле. Посредством кнопок и реле обеспечиваются включение и выключение аппарата при положенной или снятой микротелефонной трубке.
Усилитель приема обеспечивает громкоговорящее воспроизведение сигналов АТС и ответ абонента при наборе номера с положенной на рычаг микротелефонной трубкой. Выход усилителя посредством трансформатора согласуется с малогабаритным громкоговорителем. В качестве вызывного устройства использованы генератор и телефонный капсюль.
Блок коммутации линий предназначен для подключения соответствующих линий и обеспечивает сигнализацию об их включении, а импульсное и шунтирующее реле — свечение лампы при наборе номера.
Блок питания включается в электросеть 220/127 В и создает выпрямленное напряжение 24 В, а также стабилизированные напряжения 12,6 и 5 В.
При установке устройства «Элетап» необходимо: проверить правильность положения переключателя напряжения, подключить разъемы пульта к блоку питания и коммутации, включить вилку сетевого шнура в электророзетку, нажать кнопку включения первой линии, при этом должна загореться лампа слева, а затем кнопку ее выключения — лампа должна погаснуть. То же следует повторять с кнопками второй линии.
При нажатии кнопки первой линии, а затем сразу кнопки второй линии лампа сигнализации по второй линии должна светить непрерывно, а по первой линии — мигать. При повторном нажатии кнопки включения первой линии характер свечения ламп изменится на обратный.
Нажатие кнопки первой линии и набор кнопочным номеронабирателем любого номера должны сопровождаться миганием лампы. Всего можно набрать восемь цифр, затем нажать кнопку выключения и снова включить первую линию. Таким образом проверяется работа всех кнопок номеронабирателя.
Далее проверяется работа запрограммированного набора. Для этой цели в дешифрирующем запоминающем устройстве (ДЗУ) прошиты пять контрольных проводов к кнопкам 1, 2, 3 первой линии и кнопкам 1, 2 второй линии. При нажатии кнопки включения первой линии и первой кнопки программированного набора (слева в верхнем ряду) должен пройти набор восьми цифр по десять импульсов каждая. Затем при последовательном нажатии кнопок 2 и 3 должны пройти восемь серий по девять и восемь серий по семь импульсов. После выключения устройства и нажатия кнопки включения второй линии и кнопки 1 (слева в верхнем ряду) должны пройти наборы восьми серий по четы-
ре импульса, а нажатия кнопки 2 — восьми серий по три импульса. О числе импульсов ориентировочно можно судить по сигнальной лампе.
Убедившись в правильности набора, продолжают подготовку устройства «Элетап» к работе. Выключив сетевой шнур, подключают абонентские линии АТС, аппарата секретаря и местной связи к клеммной колодке. При этом после нажатия кнопки включения первой линии в громкоговорителе должен появиться сигнал «Ответ станции», а при наборе номера и ответа абонента можно вести разговор, сняв микротелефонную трубку. Программирование номеров сводится к прокладке проводника через. те ферритовые кольца, буквенное обозначение которых соответствует цифре программируемого номера. Кодировочный провод должен входить в трансформатор строго с одной стороны. Программируются 30 номеров для первой линии и 30 номеров для второй линии. После проверки правильности набора запрограммированных номеров устройство полностью подготовлено к работе.
Ремонт устройства «Элетап» производится только в специализированных предприятиях.
Телефонный аппарат «Электроника Элетап-мик-ро-4» настольного типа (рис. 3.13,а) изготовляется заводом «Экситон» (г. Павловский Посад) и предназначен для включения в абонентские линии АТС с импульсным способом набором номера. Аппарат работает при температуре окружающего воздуха минус 10 ... плюс 45°С, относительной влажности до 80 % и атмосферном давлении 860 ... ... 1060 гПа.
Конструктивно аппарат состоит из корпуса, основания, поддона, монтажных панелей, микротелефонной трубки и розетки. На лицевой панели размешены: кнопочный номеронабиратель, адресные кнопки вертикального и горизонтального рядов, индикатор работы номеронабирателя и кнопки «*» и «*» (отбой и повтор), а также этикетка для записи абонентов. Габаритные размеры аппарата 220X170 X 85 мм. Масса — не более 2 кг.
Электропитание аппарата осуществляется от батареи АТС напряжением 60 В и встроенного аккумулятора, предотвращающего исчезновение информации в запоминающем устройстве в течение 24 ч при
Рис. 3.13. Телефонный аппарат «Элетап-микро-4»: а — общий вид; б — поддон аппарата:
1 — переключатель Р; 2 — регулятор громкости; 3 — переключатель М
отключении аппарата от АТС. Аккумулятор подзаряжается от линии АТС при положенной на аппарат микротелефонной трубке.
Аппарат, представляющий собой сложное электронное устройство, обеспечивает следующие возможности:
набор номера любой значности;
неоднократный повтор последнего набранного номера при числе знаков в нем не более 20;
прерывание набора номера на любой цифре и последующий повтор всего номера, начиная с первой цифры;
прослушивание линии АТС во время паузы между наборами цифр; блокировку номеронабирателя и именных кнопок с отбоем линии АТС при одновременном иажатии двух и более кнопок набора, исключая «#» (отбой); ;
отключение линии АТС при нажатии как на кнопку «Отбой», так и на рычажный переключатель;
стирание ранее набранного номера при последовательном нажатии на кнопку «#» (отбой) и любую цифровую кнопку;
программирование и последующий полуавтоматический набор 32 номеров с числом знаков в номере не более восьми;
комбинированный (полуавтоматический и ручной) набор номеров с помощью адресных и цифровых кнопок при любом чередовании способов набора.
Аппарат содержит тональное вызывное устройство с регулятором громкости вызывного сигнала.
Для включения аппарата в линию АТС необходимо снять крышку розетки, подключить провод абонентской линии в клеммы «а» и «б» (рис. 3.13,6), переключатель «Р» на поддоне аппарата поставить в положение «1», а переключатель «М» — в положение «|». Если после этого сигнал ответа АТС в снятой микротелефонной трубке прослушиваться не будет, следует нажать одновременно на две любые кнопки (кроме «#»), а затем на кнопку «#» или рычажный переключатель. При иажатии двух кнопок должен загореться индикатор, который после нажатия на кнопку «#» или рычажный переключатель гаснет, а в мик-ротелефонпой трубке прослушивается сигнал АТС. Нужный номер телефона набирают путем последовательного нажатия кнопок номеронабирателя. В процессе набора загорается светодиодный индикатор на передней панели аппарата, сигнализирующий о работоспособности номеронабирателя. Если после набора номера слышен сигнал «Занято», то на 2 ... 3 с нажимают и отпускают кнопку «*» или рычажный переключатель, а затем кнопку «*». При этом ранее набранный номер автоматически повторяется, начиная с первой цифры. Число цифр номера не должно превышать 20. При повторном сигнале «Занято» операцию повторяют.
При наборе нового номера телефона предыдущий номер, хранящийся в запоминающем устройстве аппарата, автоматически стирается.
В случае полуавтоматического соединения номера абонентов предварительно записываются в запоминающее устройство (ППЗУ). Для этого снимается микротелефонная трубка с аппарата и переключатель «М» на поддоне ставится в положение «-1-». Затем выбирается ячейка (одни из 32 адресов) запоминающего устройства, для чего последовательно нажимаются одна из четырех кнопок горизонтального ряда и одна из восьми кнопок вертикального ряда. После этого производят набор требуемого номера и на этикетке пересечения координат записывают набранный номер и данные абонента (Ф. И. О.). Переключатель
«М» возвращают в прежнее положение, а микротелефонную трубку укладывают на рычаг.
Далее вновь снимают микротелефонную трубку и, услышав ответ АТС, выбирают нужный адрес ячейки запоминающего устройства. Для этого последовательно нажимают адресные кнопки: одну из горизонтального и другую из вертикального рядов, находящихся против ячейки с номером данного абонента. Набор номера производится автоматически.
Номеронабиратель и запоминающее устройство аппарата собраны на интегральных схемах, подверженных влиянию статического электричества. Использованные детали требуют применения специальных инструментов и приборов. Поэтому вскрытие и ремонт аппаратов «Электроника Элетап-мнкро-4» осуществляются только в специализированных мастерских. На месте могут устраняться только простейшие неисправности.
3.7. ТЕЛЕФОННЫЕ АППАРАТЫ «ЭЛТА»
Телефонные аппараты «Элта» (рис. 3.14) общего применения Рижского производственного объединения поставляются в двух модификациях: ТА-11432 «Элта-Д» с дисковым номеронабирателем и ТА-11430 ИН «Элта» (ТА-51160 ИН «Элта») с кнопочным номеронабирателем.
Аппараты относятся к четвертому поколению аппаратуры, имеют настольное оформление и предназначены для включения в абонентские линии АТС. Габаритные размеры аппаратов (с микротелефонной трубкой): «Элта-Д» 119x220x88 мм и «Элта» 180X220X190 мм. Масса аппаратов: «Элта-Д» — не более 1,15 кг и «Элта» — не более 1,5 кг.
Аппараты устанавливаются в помещениях при температуре окружающего воздуха минус 10 ... плюс 45°С, относительной влажности не более 90.% при температуре 25°С и атмосферном давлении 86 ... ... 106 кПа.
Схема аппарата «Элта-Д» (рис. 3.15) содержит балансный контур из резисторов Rl, R2 и конденсатора С4. При положенной на корпус аппарата микротелефонной трубке разговорная часть схемы закорочена герконом S3. Параллельно телефону BF1 включен фриттер из диодов VD8 и VD9. Набор номера осуществляется импульсными контак-
Рис. 3.14. Телефонные аппараты «Элта»:
а — аппарат 11432 «Элта-Д» с дисковым номеронабирателем; б—аппарат 11430 ИН «Элта» с кнопочным номеронабирателем;
1— кнопка отключения микрофона; 2 — кнопка отбоя; 3— задвижка; 4 — рифленый выступ; 5 — переключатель, удваивающий число программируемых иомеров, 6 — кнопка записи; 7—абонентская тастатура программируемых номеров «1—16»; 8 — кнопка повтора; 9 — кнопка декадной тастатуры номеронабирателя «0...9»; 10 — микротелефонная трубка
Рис. 3.15. Принципиальная схема телефонного аппарата ТА-11432 «Элта-Д»:
S1 — кнопка отбоя; S2 — кнопка включения Мк, S3 — геркон КЭМ-ЗА; S5 — номеронабиратель; BF1 — телефонный капсюль; BF2—вызывной прибор ВП-1
тами номеронабирателя S5.1 с шунтированием разговорной части схемы во время посылки импульсов контактами S5.2. Сигнал вызова АТС воспринимается тональным вызывным устройством, работающим на электроакустический преобразователь BF2. При нажатии кнопки включения микрофона (S1) происходит его закорачивание. Вследствие этого разговаривающий на другом конце тракта не будет слышать абонента, нажавшего кнопку, однако соединение между обоими аппаратами сохранится. При нажатии кнопки Отбой» (контакт S2) линия разговорного тракта обрывается, и после отпускания кнопки аппарат будет готов к новому соединению.
Конструктивно аппарат «Элта-Д» состоит из основания, корпуса, блока, номеронабирателя, микротелефонной трубки, розетки и шнуров. Особенностью аппарата является безрычажная система коммутации.
Основание представляет собой прямоугольную пластмассовую плоскость с отформованным вверх бортиком. На основании имеются приливы и отверстия для крепления деталей. Снизу основания укреплены четыре ножки, а с передней стороны вставлена задвижка с этикеткой. С внутренней стороны основания винтом прикреплена нижняя плата блока аппарата со смонтированными на ней деталями.
Корпус аппарата — пластмассовый коробчатого профиля со съемной верхней панелью (заглушкой). В задней верхней части предусмотрены углубления для микротелефонной трубки. Заглушка с отверстием для номеронабирателя накладывается на верхнюю часть корпуса. В левом нижнем углу заглушки имеются два прямоугольных отверстия для кнопок отбоя и отключения микрофона. С внутренней стороны к корпусу и заглушке прикреплена верхняя плата, на которой размещены кнопки с символами отбоя и выключения микрофона и геркон. Кнопки состоят из клавиш, планок с контактами и пружин. Любая из кнопок выдерживает без нарушения работоспособности не менее 300 000 срабатываний.
Корпус скрепляется с основанием двумя винтами, головки которых находятся в углублениях снизу основания.
Блок аппарата (нижняя плата) представляет собой прямоугольную гетинаксовую плату со срезанным верхним правым углом. На нижней стороне платы нанесена печатная схема, а сверху смонтированы детали и сборочные единицы схемы аппарата. В состав комплектующих деталей входят: восемь конденсаторов типа К73-17 емкостью 0,033 ... 1 мкФ и два конденсатора К50-6 по 20 мкФ; 19 резисторов типа МЛТ-0,125 сопротивлением 180 Ом ... 2 МОм и один резистор СПЗ-4БМ сопротивлением 47 кОм; микросхема К176ЛА7; два геркона КЭМ-ЗА; 13 диодов типов КД105Б и КД522Б; четыре стабилитрона типов КС218Ж, КС620А, КС482А и КС191Ж; три транзистора типов КТ630Б, КТ503Д и КТ502Д.
Номеронабиратель — дисковый распространенной конструкции ВЭФ. Уровень шума при наборе номеров номеронабирателем не превышает 55 дБ на расстоянии 50 м от лицевой стороны аппарата.
Микротелефонная трубка состоит из корпуса и крышки с уложенным между ними рамкообразным держателем. В трубке использованы капсюли ТК-67-НТ и МК-16-Н. В корпусе помещен постоянный магнит для управления герконом. Коммутация схемы обеспечиваются герконом, срабатывающим при снятии микротелефонной трубки с аппарата.
Розетки — пластмассовые прямоугольной формы типов РТШК-4 и РТШ-4.
Шнуры: микротелефонный — трехпроводный спиральный; розе* точный — трехпроводный прямой; номеронабирателя — трехжильный' жгут.
Аппарат «Элта» (ТА-11430 ИН, ТА-51160 ИН) конструктивно аналогичен аппарату «Элта-Д». Аппарат обеспечивает:
автоматический набор любого из 32 предварительно запрограммированных номеров;
автоматический повтор набранного номера;
набор номера любой значности.
На верхней плате аппарата размещены кнопочный номеронабиратель, именные кнопки, кнопки повтора, отбоя и записи, кнопки? А и В, удваивающие число программируемых номеров.
В схеме аппарата заложены следующие законченные функциональные узлы: разговорная часть; кнопочный номеронабиратель; запоминающее устройство; тональное вызывное устройство; слаботочный блок питания; сильноточный блок питания; электронные ключи — разговорный и импульсный.
Разговорная часть схемы подключается к линии при снятии микротелефонной трубки с аппарата. При этом срабатывают контакты герконовых переключателей и на вход микросхемы подаются уровни логического «0» и «1». На выходе этой же микросхемы формируется? уровень логического «0», который открывает разговорный ключ, выполненный на транзисторах.
Набор номера производится кнопочным номеронабирателем, состоящим из микросхем и электронного импульсного ключа на транзисторах. Управление номеронабирателем производится кнопками 0 ... 91 При нажатии любой кнопки на один из входов микросхемы подается) уровень логического «0». При этом получаемая информация записывается в оперативное запоминающее устройство микросхемы и запускается внутренний генератор с частотой 12,8 кГц. Эта микросхема формирует импульсную последовательную серию, которая через инвертор' поступает на импульсный ключ. Одновременно разговорный ключ закрывается и обрывает разговорную цепь. В случае необходимости повторения набранного номера последовательно кратковременно нажимают кнопки «ф» (отбоя) и «*» (повтора). После нажатия кнопки «*»• разговорный ключ закрывается, обрывая разговорную схему, а при нажатии кнопки «*» формируется ранее набранный номер вызываемого абонента.
Для обеспечения сокращенного набора номера наиболее часто вызываемых абонентов предусмотрено запоминающее устройство, позволяющее произвести запись и последующее считывание 32 восьмизначных номеров. Записывание номера в запоминающее устройство производится при нажатой кнопке записи (см. рис. 3.14). При кратковременном замыкании контактов В13 записываются номера абонентов! с 1-го по 16-й, а при замыкании контактов В14 — номера абонентов» с 17-го по 32-й. При записи номера информация, хранящаяся в долговременной памяти аппарата, стирается.
Для индикации сигнала вызова АТС предусмотрены электронное вызывное устройство и акустический преобразователь типа ВП-1. Поступивший с линии сигнал вызова выпрямляется и стабилизируется» до напряжения 8,2 В. Этим напряжением питаются тональный генератор, устройство коммутации частоты и пороговое- устройство. Изменение частоты тонального генератора достигается коммутацией резисто
ров в цепи эмиттера транзистора через соответствующие диоды. 11о-роговое устройство предназначено для ограничения послезвучания вызывного устройства по окончании посылки сигнала вызова.
Для обеспечения сохранности записанной информации в запоминающем устройстве при положенной на аппарат микротелефонной трубке предусмотрен слаботочный блок питания, состоящий из резисторов, диодов, стабилитронов и транзистора. При поднятии микротелефонной трубки включается сильноточный источник питания (6 мА). Преобразователь, собранный по двухтактной схеме, и диодный мост стабилизируют напряжение тока до 9 В. Этим напряжением обеспечивается работа схемы аппарата.
Аппараты «Элта» всех модификаций можно включать в абонентские линии АТС индивидуально, спаренно посредством АВУ и с дополнительным звонком.
Ремонт аппаратов «Элта» производится в специально оборудованных мастерских. Проверка и ремонт аппарата под напряжением допускаются только в исключительных случаях, когда обойтись без этого невозможно (регулировка, измерение режимов). При этом после снятия крышки розетки необходимо проверить индикатором напряжение на линейных клеммах с тем, чтобы убедиться в отсутствии случайного высокого напряжения. Работа должна выполняться инструментами с изолированными ручками и одной рукой.
Запрещается проверять напряжение в цепи замыканием проводников между собой через металлический предмет для образования электрической искры, а также оставлять без надзора включенный аппарат с измерительной аппаратурой и электроинструментами. Во время ремонта аппарат следует устанавливать так, чтобы избежать травмирования от возможного взрыва электролитического конденсатора. Запрещается ремонтировать аппарат, включенный в телефонную сеть, в сырых помещениях и в строениях с земляными, цементными и другими токопроводящими полами, а также вблизи заземленных конструкций (батарей центрального отопления, трубопроводов из металла), если они не имеют специальных ограждений.
Рабочее место в мастерских должно быть хорошо освещено. К рабочему столу должны быть подведены линия электропередачи напряжением 220 В, частотой 50 Гц, заземленная шина и действующая телефонная линия. Электрифицированные инструменты должны подключаться к источнику напряжением не более 36 (42) В.
Поступивший в ремонт аппарат вначале осматривают с целью определения наличия составных деталей, их состояния, целостности схемы. Детали, имеющие трещины, сколы, деформацию и другие дефекты, заменяют. Исправность электрических элементов и цепей проверяют соответствующими измерительными и проверочными приборами.
При замене деталей элементы в освободившееся отверстие нужно вставлять без нажатия на края фольги. Пайку на фольге производят быстро и осторожно, подогревая нужное место не более 5 с. При перегреве фольга может отклеиться от платы. В таких случаях фольгу приклеивают к плате клеем БФ-2. При небольших разрывах печатного слоя целесообразно впаять одножильный провод диаметром 0,5 мм припоем ПОС-61.
Проверка микросхем заключается в измерении постоянных напряжений и определении наличия переменных напряжений на соответст-
вующих выводах. Для микросхем опасно воздействие статического элек-тричества. При замене микросхем пользуются паяльниками с технологической насадкой одновременного нагрева контактов.
При разборке аппарата на сбор.очные единицы отвинчивают два винта в углублениях его основания и отделяют корпус. С лепестков контактных разъемов снимают наконечники микротелефонного и розеточного шнуров, проводов вызывного прибора ВП-1 и жгута номеронабирателя (в аппарате «Элта-Д»). Втулки шнуров вынимают из фиксирующих пазов и отделяют микротелефонную трубку, штепсель и другие устройства.
Блок аппарата снимают, отвернув винт, крепящий его к основанию, и вынув плату из фиксирующих пазов. После этого снимают вызывной прибор и прокладку с основания аппарата. Отвернув два винта с внутренней стороны корпуса аппарата, снимают верхнюю плату и номеронабиратель (в аппарате «Элта-Д»).
Для разборки микротелефонной трубки снимают колпачок с наружной стороны ее корпуса, при этом используют проволоку диаметром не более 1 мм с загнутым на 2—3 мм концом. Затем отворачивают винт, находящийся под колпачком, и отделяют крышку от корпуса. С контактных пружин снимают наконечники шнура и проводов, отодвигают трубку и вытягивают шнур за его втулку, после чего отделяют контактные пружины и держатель. С держателя снимают пружину, поддевая ее отверткой, и вынимают магнит из углубления на внутренней стороне корпуса. Телефонный и микрофонный капсюли вынимают из углублений корпуса вместе с кольцом микрофона.
Разборка блока аппарата не производится. При необходимости замены отдельных деталей их отпаивают со стороны печатной схемы. Трансформатор, кроме того, освобождают от механического крепления на плате блока путем выпрямления лапок его скобы.
При разборке основания аппарата выдвигают задвижку, нажимая на ее лапку. Затем вынимают конец пружины, зафиксированный в отверстии задвижки, надавливая с небольшим усилием отверткой на основание аппарата в вертикальном направлении в месте соединения пружины с задвижкой. Нажимая большим пальцем в вертикальном направлении на основание аппарата у передней стенки, отсоединяют задвижку. Второй конец пружины вытаскивают из отверстия в основании аппарата. Ножки аппарата вынимают из пазов с наружной стороны основания плоскогубцами.
С корпуса аппарата снимают верхнюю панель, отвинчивая винты ее крепления. При разборке кнопок снимают клавишу, прикладывая незначительное усилие в вертикальном направлении, и отделяют пружину с выступа планки с контактами. Дальнейшая разборка кнопки не предусмотрена.
Сборка аппарата производится в обратной последовательности. Перед сборкой все детали очищают от пыли и других загрязнений, а неисправные заменяют. Визуально проверяют целостность печатного монтажа и качество паек на платах аппарата. Нижнюю плату устанавливают, совмещая отверстия в ней с выступами основания аппарата. Верхнюю плату закрепляют таким образом, чтобы расстояние вырезов заглушки от кнопок было не менее 0,5 мм. Ручку регулятора располагают так, чтобы срез оси потенциометра совпадал с внутренним выступом отверстия ручки регулятора.
При сборке микротелефонной трубки держатель устанавливают так, чтобы его концы прочно удерживались под выступами корпуса.
--а между телефонным и микрофонным капсюлями и корпусом трубки не было щелей. Электрические параметры капсюлей проверяют соответствующими измерительными приборами.
При проверке фриттера аппарат устанавливают в режим разговора, когда на плату с герконом не действует магнитное поле постоянного магнита микротелефонной трубки, так как трубка снята. К клеммам разъемов аппарата подключают генератор низкой частоты, вольтметр переменного напряжения, резисторы и параллельно последним вольтметр переменного напряжения. От генератора подается напряжение 0,28 В частотой 800! Гц. При этом на резисторе должно быть напряжение не менее 0,08 В. При подаче напряжения 5,5 В напряжение иа резисторе не более 0,5 В. Если напряжение на резисторе выходит за 'указанные пределы, необходимо заменить диоды фриттера и повторить проверку.
В процессе проверки ТВУ должны прослушиваться три одновременно звучащие частоты (если устройство исправно). Аппарат при этом .должен быть в режиме приема сигнала вызова, т. е. мнкротелефоиная трубка должна находиться на аппарате (на геркон действует магнит-ное поле постоянного магнита). Положение регулятора уровня громкости должно соответствовать максимальному звучанию. Для этого снимают заглушку вызывного прибора ВП-1 и, поворачивая отверткой регулировочный винт, устанавливают громкость вызывного сигнала максимальной. На расстоянии 0,5 м от аппарата уровень громкости вызывного сигнала должен быть не менее 70 дБ с пределом регулировки 10 дБ. Измерение производят шумомером.
Если вместо трех частотных составляющих акустического сигнала воспроизводятся только две или одна, ТВУ неисправно. Для выяснения причин необходимо проверить осциллографом наличие переменного напряжения на соответствующих выводах микросхемы и в случае неисправности заменить микросхему. Генерация может также отсутствовать из-за некачественной пайки выводов элементов схемы.
Если ТВУ не работает вообще, то следует проверить надежность подключения прибора ВП-1 и затем измерить напряжение на стабилитроне цепи, которое должно быть в пределах 7,4 ... 9,0 В.
Далее проверяют микросхему, диоды и резистор цепи, а также качество печатных проводников. Дефекты устраняют.
3.8. ДОПОЛНИТЕЛЬНЫЙ ЗВОНОК
СВЕТОВАЯ СИГНАЛИЗАЦИЯ ВЫЗОВА. АВТООТВЕТЧИК
Дополнительный звонок подключается к телефонному .аппарату в тех случаях, когда требуется, чтобы вызывной сигнал был .слышен в другом помещении квартиры (соседней комнате, прихожей, кухне). Используются дополнительные звонки нескольких типов, основными из которых являются звонки Пермского телефонного завода и завода НРБ.
Звонок Пермского телефонного завода состоит из основания и корпуса (крышки). Основание представляет собой металлическую плату .с отверстиями для крепления деталей и комплекта к стене. На основании размещены поляризованный звонок, клеммная плата и металлические скобы для крепления корпуса и провода абонентской линии. Кор-
Рис. 3.16. Световая сигнализация вызова:
с — общий вид; б — принципиальные схемы (первый и второй варианты):
1 — основание; 2 — кожух; 3 —реле РПН. 4 — электропатрон; 5 — шнур ШТ-2; 6 — конденсатор МБГ 1 мкФ; 7 — диод Д226 ; 3 — штепсельная внлка; 9 — изоляционная плата
пус (крышка) звонка — пластмассовый прямоугольной формы. На верхней плоскости устроены акустические продольные прорези для лучшей слышимости вызывного сигнала. Корпус крепится к основанию невыпадающим винтом. Габаритные размеры собранного комплекта 170X115Х Х50 мм.
Звонок НРБ также состоит из основания и корпуса. Основание — пластмассовое с отверстиями для крепления деталей, корпуса и звонка к стене. На основании размещены поляризованный звонок, конденса
тор и клеммы. Корпус (крышка) звонка изготовляется также из пластмассы с акустическими прорезями на верхней панели. Габаритные размеры 90X130 X 40 мм.
Световая сигнализация вызова предназначена для установки в квартире (помещении) абонента на некотором удалении от телефонного аппарата (соседней комнате, кухне), откуда услышать звонок аппарата затруднительно, или у абонента с пониженным слухом. Световая сигнализация подает световые сигналы в такт поступления вызова в телефонный аппарат, т. е. одновременно звонит звонок аппарата и загорается светильник.
Световая сигнализация (рис. 3.16) изготовляется в виде пристава-ки к телефонному аппарату размерами 168X108X45 мм и состоит из основания (платы) и корпуса (крышки). На плате смонтированы релеР типа РПН, конденсатор С типа МБМ, диод Д226, двухполюсная розетка (электропатрон), электровилка с проводом длиной 1,5 м, шнур ШТ-2 длиной 101 м, клеммы и схемные проводники. Электропитание приставки осуществляется от электросети напряжением 220/127 В.
Приставка изготовляется в двух вариантах: в первом варианте на крышке смонтирован электропатрон с лампочкой мощностью 15 Вт, а во втором варианте на основании укреплена двухполюсная розетка, к которой подключают настольную лампу, вентилятор или другой бытовой электроприбор.
Сигнализация подключается к розетке РТ-4 шнуром ШТ-2 последовательно со звонком телефонного аппарата и к розетке осветительной сети штепсельной вилкой.
Аппаратура оперативной телефонной связи типов КД-12А, КДТ-10, КД-18, КД-36, ПОС-20/5, СТУ-20/30, Темп-40, КРОМ, КАС-2, КСР-2М, КД-60, КД-120, ТКМС-2, КОС-22М, МИГ, «Псков», «Кристалл» и т. д. предназначена для двусторонней связи, например руководителя, диспетчера, оператора с кругом абонентов, связанных с ним административной подчиненностью или технологическим процессом производства. С помощью таких установок организуется телефонная и громкоговорящая связь.
Телефонный автоответчик типа АТГ (автоответчик телефонный, городской), поставляемый заводом ГУПП Министерства связи, предназначен для передачи вызывающему абоненту АТС предварительно записанной информации длительностью до 15 с. Конструктивно автоответчик выполнен в виде приставки к квартирному или учрежденческому телефонному аппарату и устанавливается либо рядом с телефонным аппаратом, либо как подставка под аппарат. Габаритные размеры автоответчика 170x280x85 мм.
Автоответчик состоит из корпуса, крышки, кассеты для магнитной ленты и металлического шасси, на котором размещены все детали. Крышка и корпус изготовляются из пластмассы различных цветов. На лицевой стороне корпуса имеются отверстие для лампочки и прорези для клавиш. Магнитная лента укладывается в металлической кассете самопроизвольно. На передней части шасси размещаются клавишный переключатель, конденсаторы, реле, платы с диодами, стабилизатор и автостоп. В левой задней части шасси расположены предохранитель, плата переключения напряжений 127/220 В, силовой трансформатор и электродвигатель. В правой задней части шасси находятся усилитель и генератор. Над электродвигателем и усилителем на отдельной плате помещаются магнитные головки, прижимной ролик и направляющие
колонки. Между электродвигателем и головками и усилителем нахо-дится пермаллоевый экран.
Автоответчик устанавливают вблизи от розеток электросети и телефонного аппарата. Двухжильный шнур автоответчика включают в телефонную линию, а шнур питания — в розетку электросети. Если необходимо, чтобы во время работы автоответчика на линию звонил звонок телефонного аппарата, используют трехжильный шнур. Телефонный аппарат должен быть подключен к линии при отжатых клавишах автоответчика.
Автоответчик подключают к телефонной линии, а аппарат — к автоответчику. Переключение автоответчика с обычного разговора на автоматический ответ, включение в режим записи и контроля осуществляют тремя клавишами: «Ответчик» (при нажатии фиксируется), «Запись» и «Контроль» (при нажатии не фиксируется). Если клавиши не нажаты, происходит обычный разговор с телефонного аппарата. При нажатии клавиши «Ответчик» сигнал АТС воздействует на реле, которое подготавливает автоответчик для подключения к линии. После окончания первой посылки вызывного сигнала включается электродвигатель, а к линии подключается выход усилителя воспроизведения. По окончании ответа автоответчик автоматически отключается от телефонной линии.
Для записи информации нажимают на клавишу «Запись» при нажатой клавише «Ответчик». Микрофон телефонного аппарата подключается к входу усилителя записи, а магнитофонная головка — к выходу усилителя. Для прослушивания записанной информации нажимают клавишу «Контроль». Телефон аппарата подключается к выходу усилителя воспроизведения, а магнитофонная головка — ко входу усилителя.
Выпрямитель автоответчика обеспечивает напряжением питания: устройства автоматики , и генератора — 40 В, усилитель и микрофон — 12 В и звонок телефонного аппарата—15 В. Потребляемая мощность 29 и 43 Вт соответственно при напряжении сети 127 и 220 В.
Магнитная лента рассчитана на длительность 'записи до 15 с. Стирание старой записи и подмагничивание при новой производятся генератором, собранным на транзисторах по автотрансформаторной схеме.
Во время работы автоответчика звонит звонок телефонного аппарата.
Усилитель автоответчика имеет четыре каскада, собранных по реостатной схеме: первый каскад — малошумящий транзистор типа МП39Б, второй и третий — транзисторы МП40 и четвертый — транзистор МП25.
Автоответчик телефонный городской АТГ-2 предназначен также для передачи вызывающему абоненту предварительно записанных вызываемым абонентом сообщений и может подключаться к телефонному аппарату АТС любого типа.
Автоответчик настольного исполнения изготовляется в полистироловом корпусе, габаритные размеры 208x286x90 мм, масса 5 кг.
Схема автоответчика обеспечивает:
автоматическое включение автоответчика по вызову абонента и передачу ему записанных сообщений;
контрольное прослушивание записанных сообщений;
непосредственное подключение телефонного аппарата к линии для ведения обычных переговоров;
запись информации, поступающей от вызывающих абонентов;
запись разговора абонента, у которого установлен автоответчик, с другими абонентами;
запись с телефонного аппарата информации, предназначенной для передачи вызывающим абонентам.
В соответствии с выполняемой функцией различают следующие работы автоответчика: «Телефон», «Запись», «Контроль», «Ответчик», «Секретарь» и «Разговор». К автоответчику может подключаться только одна абонентская линия. Максимальная длительность передаваемой информации (20+5) с, время записи речевой информации, поступающей от абонента, (30+2) с. Максимальное число сообщений, записываемых и воспроизводимых ответчиком, зависит от емкости кассеты подключаемого диктофона или магнитофона. Магнитная лента используется типа 6 шириной 6,25 мм; скорость ее движения 9,5 см/с. Диапазон частот на „выходе автоответчика 300 __ 3400 Гц. Выходной уро-
вень при воспроизведении — не менее О1 ... 5 дБ. Выходное сопротивление автоответчика постоянному току при передаче информации в линию не более 300 Ом. Относительный уровень псофометрических шумов и фона сквозного канала на выходе автоответчика — не хуже —30 дБ. Коэффициент нелинейных искажений не превышает 10 %, а неравномерность частотной характеристики составляет ±3 дБ.
Электропитание автоответчика осуществляется от электросети переменного тока напряжением 127/220 В. Максимальная потребляемая мощность составляет не более 50 Вт.
Автоответчик устойчиво работает при температуре окружающего воздуха —|—10 ... -j-35°C и относительной влажности при температуре 20°С до 80 %.
Телефонный автоответчик ТОН (телефонный ответчик настольный) предназначен для автоматического ответа абонентам АТС и управления транзисторным магнитофоном, на который могут быть записаны двусторонние телефонные разговоры и ограниченные по времени абонентские сообщения. Максимальная длительность записи абонентских сообщений 30 или 90 с, а автоответа до 90 с.
К автоответчику могут быть подключены: одна абонентская линия без блока размножения и три абонентские линии с блоком размножения. Схема автоответчика обеспечивает:
обычный телефонный разговор;
автоматическую передачу предварительно записанных сообщений; запись сообщений, поступивших с линии;
запись телефонных разговоров;
прослушивание записанных сообщений;
ручное подключение к абонентской линии и автоматическое отключение;
контроль и сигнализацию работы автоответчика.
Электропитание автоответчика осуществляется от сети переменного тока напряжением 127/220 В. Габаритные размеры автоответчика 222 X330X117 мм.
3.9. АППАРАТУРА СПАРИВАНИЯ ТЕЛЕФОНОВ
Спаривание телефонов ранее осуществлялось с помощью блокираторов различного типа. Каждый блокиратор рассчитан на включение двух телефонов. С 1974 г. блокираторы сняты с производства, однако в эксплуатации они имеются.
С конца 60-х годов для спаривания телефонов стали использовать комплекты реле спаренных аппаратов (КСА) и станционные устройства спаривания телефонов (СУС), оборудование которых монтируется в залах АТС. Включение спаренных телефонных аппаратов в абонентские линии производится посредством диодных приставок ДТП-1, ДТП-2 и АП-1, устанавливаемых вместо розеток. В настоящее время используются диодные приставки только ДТП-1. Такая приставка состоит из корпуса (основания) и крышки, скрепляемых защелкиванием или винтом. На основании приставки смонтированы два диода Д226, триод П13 и резистор МЛТ сопротивлением 6,8 кОм (7,2 кОм). Габаритные размеры приставки: диаметр — 62 мм, высота — 28 мм.
Абонентская высокочастотная установка (АВУ) Уфимского завода «Промсвязь» предназначена для организации по абонентской линии с помощью частотного разделения одного дополнительного высокочастотного канала помимо канала тональной частоты (ТЧ). При этом канал ТЧ допускает спаренное включение телефонных аппаратов (как обычная абонентская линия). Дополнительный канал организуется по двухполосной системе с использованием метода амплитудной модуляции с передачей несущей и боковых частот. От абонента к АТС передается несущая частота 28 кГц, а в обратном направлении— 64 кГц.
В состав оборудования АВУ входят: высокочастотный и низкочастотный абонентские блоки (ВЧ-А и НЧ-А); блок станционных полукомплектов (БСПК) с десятью врубными комплектами (блоками) ВЧ/НЧ-С; статив станционных полукомплектов (СПК) с размещением в нем до восьми блоков БСПК и блока батарей (ББ). Поставляется также монтажный комплект МК-БСПК, предназначенный для монтажа отдельного блока БСПК на стене без статива СПК (рис. 3.17).
Установка рассчитана для работы по кабельным линиям марок Т и ТП с жилами диаметром 0,4 ... 0,7 мм. Максимальная длина связи зависит от типа абонентской линии и определяется допустимым затуханием сигнала на частоте 800 Гц. Для кабелей ТГ парной скрутки с воздушно-бумажной изоляцией и диаметром жил 0,5; 0,6 и 0,7 м-м максимальная длина связи линии связи составляет соответственно 3,5; 4,3 и 5,8 км. Для кабелей ТПП пучковой четверочной скрутки со сплошной полиэтиленовой изоляцией и диаметром жил 0,5 мм длина линии связи 3,5 км, а при диаметре жил 0,4 и 0,7 мм — 2,4 и 5,4 км соответственно; для кабелей ТПП парной скрутки с жилами диаметром 0,5 мм — 3,1 км.
Установка обеспечивает нормальную работу в стационарных условиях в закрытых помещениях при температуре -|-5 ... -|-40оС, относительной влажности 45 ... 80 % - •
Блок НЧ-А предназначен для отделения спектра низкочастотного канала от высокочастотного на абонентском конце линии. Блок представляет собой фильтр низкой частоты, состоящий из двух индуктивностей и одного конденсатора. Конструктивно комплект объединен с безобрывной розеткой и выполнен в виде закрытого блока в пласт-
Рис. 3.17. Абонентская высокочастотная установка АВУ: а — блок ВЧ-А; б — блок БЕ; в — блоки НЧ-А
массовом корпусе размерами 90X60X33 мм. В блок вмонтированы две клеммы для подключения абонентской линии и четырехпроводиый штепсель для подключения шнура телефонного аппарата. При отключении штепселя аппарата абонентская линия замыкается на конденсатор 1,0 мкФ, имитирующий схему аппарата при положенной микротелефонной трубке.
Блок НЧ-А устанавливается у основного абонента вместо розетки.
Второй вариант блока НЧ-А имеет круглую форму диаметром 85 мм и высотой 35 мм.
Блок ВЧ-А предназначен для организации абонентской части дополнительного ВЧ канала. В состав блока входят фильтр верхних частот К-20, регулятор уровней РУ, фильтры направляющие полосовые П-28 и П-64, усилитель высокой частоты УВЧ, демодулятор ДМ, фильтр нижних частот Д-З, 4, дифференциальная система ДС, модулятор М, генератор несущей частоты 28 кГц Г-28, приемник вызова ПВ, реле статическое СР и блок питания БП.
Конструктивно ВЧ-А выполнен в виде отдельного закрытого устройства в пластмассовом корпусе размерами 270X180X 60 мм пли в металлическом корпусе размерами 278X178X65 мм. Он крепится с помощью металлического держатели к стене в непосредственной близости от телефонного аппарата абонента. Корпус блока соединяется с держателем посредством пружинных защелок, фиксирующихся при нажатии на блок в перпендикулярном к основанию направлении, или при металлическом корпусе тремя винтами через отверстия в корпусе.
Монтаж блока выполнен на одной печатной плате. Доступ к месту установки перемычек, подключению проводов и шнуров обеспечивается после снятия верхней крышки. В нижней части блока устроены четыре отверстия: первое слева для шнура резервного источника питания, второе— для шнура электропитания от сети, третье — для ввода линейных проводов и четвертое — для трехп'роводного шнура телефонного аппарата.
Место расположения блока выбирается с учетом удаленности от нагревательных приборов, защищенности от механических воздействий и удобств для обслуживания и эксплуатации. Блок крепят на высоте 700 мм и на расстоянии не менее 300 мм от угла помещения. При выборе места необходимо также учитывать возможность размещения рядом блока батарей. Расстояние от места установки блока ВЧ-А до телефонного аппарата не должно превышать 50 м. Если блок устанавливается на большом расстоянии от аппарата, то от него к аппарату прокладываются два провода 1Х2 для создания трехпроводной линии. Линейные провода подключаются к клеммам, как обычно; шнур блока батарей подключается с соблюдением полярности, указанной на наконечниках шнура и клеммах; шнур телефонного аппарата — к линейным клеммам Л1, Л2 и Зв.
Поскольку блок ВЧ-А устанавливается у абонента, телефонный аппарат которого дополнительно подключается к АТС по занятой абонентской линии, к нему параллельно подводится провод 1X2. Расстояние между блоками НЧ-А и ВЧ-А не ограничивается, но общая длина абонентской линии не должна превышать установленных нормативов для данного типа кабеля. Помимо индивидуального подключения аппарата к блоку ВЧ-А могут быть включены два телефонных аппарата параллельно по схеме «директор — секретарь».
Блок батарей обеспечивает электропитанием абонентский комплект (блок) ВЧ-А при кратковременном пропадании напряжения электросети. Размеры блока 270X180X60 мм. Установка и крепление его производятся аналогично блоку ВЧ-А. При установке в' блок вставляются восемь элементов типа «Марс», соединенных последовательно.
Блок БСПК размещается на стативе СПК станции и содержит десять врубных станционных полукомплектов ВЧ/НЧ-С. Блок представляет собой конструкцию коробчатого типа размерами 440x251 X Х206 мм поворотной формы, предназначенную для размещения на стативе СПК или стене.
Статив СПК (станционных полукомплектов), устанавливаемый в кроссе АТС, предназначен для размещения восьми блоков БСПК и представляет собой раму П-образного профиля размерами 80Х40Х ><40 мм.
Функциональная схема АВУ представлена на рис. 3.18. В тракт передачи ВЧ-А входят дифсистема ДС, модулятор М, статическое реле СР, генератор Г-28, фильтр П-28, регулятор уровней РУ и фильтр К-20. В тракт приема ВЧ-А входят фильтр К-20, регулятор уровней РУ, полосовой фильтр П-64, усилитель высокой частоты УВЧ, демодулятор ДМ, фильтр Д-3,4, приемник вызова ПВ и дифсистема ДС. Фильтр К-20, регулятор уровней РУ и дифсистема ДС являются общими для трактов передачи и приема.
В тракт передачи ВЧ канала входят дифсистема ДС, модулятор М, генератор Г-64, фильтры П-64 и К-20, а в тракт приема — фильтры К-20 и П-28, усилитель высокой частоты УВЧ, демодулятор ДМ, фильтр Д-З, 4, приемник сигнального канала ПСК и имитатор шлейфа ИШ. Дополнительное оборудование НЧ канала при высокочастотном
Рис. 3.1В. Функциональная схема АВУ
уплотнении состоит из двух фильтров низкой частоты Д-3,5, устанавливаемых на обоих концах абонентской линии.
При снятии абонентом микротелефонной трубки в абонентском комплекте замыкается цепь питания микрофона от местного источника. Ток питания микрофона воздействует на статическое реле СР, которое открывает модулятор комплекта ВЧ-А. Ток несущей частоты 28 кГц посылается в линию, проходит тракт приема станционного комплекта и вызывает срабатывание реле приемника сигнального канала ПСК. Реле своими контактами подключает ко входу ВЧ/НЧ-С нагрузочный транзистор, что воспринимается приборами АТС как замыкание шлейфа абонентской линии. От АТС прекращается посылка вызова, и схема приводится в разговорное состояние. Разговорные токи низкой частоты второго телефонного аппарата направляются дифсистемой на вход модулятора. Модулированный сигнал частотой 28 кГц поступает на вход демодулятора, преобразуется в низкочастотный сигнал и через фильтр Д-3.4, подавляющий ВЧ составляющие, подается в линию второго абонента.
Аналогично передаются разговорные токи в обратном направлении. Отличие состоит лишь в том, что передача происходит на несущей частоте 64 кГц. После укладки микротелефонной трубки на аппарат блока ВЧ-А передача частоты 28 кГц прекращается, реле приемника сигнального канала в станционном комплекте отпускает, и шлейф абонентской линии разрывается. Приборы АТС возвращаются в исходное состояние.
При отбое со стороны второго абонента в аппарат, включенный в блок ВЧ-А, поступает сигнал «Занято», который передается и принимается аналогично разговорным токам по ВЧ каналу. Когда с аппарата, включенного в блок ВЧ-А, снимается микротелефонная трубка, спабатывает реле приемника и замыкается шлейф абонентской линии. Во время набора номера прерывается ток питания микрофона, что вызывает прерывание тока несущей частоты 28 кГц. В такт с прерываниями тока несущей частоты срабатывает и отпускает реле приемника, замыкания и размыкая шлейф абонентской линии. Приборы АТС устанавливаются в соответствии с набранным номером. Таким образом, ток несущей частоты 28 кГц выполняет в ВЧ канале ту же роль, что и постоянный ток в НЧ канале абонентской линии.
Размещение оборудования АВУ показано на рис. 3.19.
Рис. 3.19 Размещение оборудования АВУ
3.10. ПОВРЕЖДЕНИЯ В ТЕЛЕФОННОЙ АППАРАТУРЕ
Повреждения в телефонных аппаратах общего применения и другой аппаратуре устраняются на месте путем замены или регулировки отдельных деталей: телефонного или микрофонного капсюля, номеронабирателя, контактных пружин рычажного переключателя, якоря или1 чашек звонка, микротелефонного или розеточного шнура и др. При повреждении конденсатора, обмотки трансформатора, звонка, монтажной платы и т. п. аппарат ремонтируется в условиях эксплуатационных мастерских. Повреждения аппаратуры с использованием элементов электроники, интегральных схем и других сложных устройств устраняются только в специализированных мастерских или на заводах.
Для установления повреждения в аппаратах общего применения используют рабочую микротелефонную трубку, в которой телефон и микрофон соединены последовательно или параллельно и присоединены-к двум жилам микротелефонного шнура. При определении неисправности конденсатора его выводные концы замыкают жилами рабочего микротелефона при положенной на кнопки рычажного переключателя микротелефонной трубке аппарата. Если конденсатор исправен, то в момент замыкания появится искра и в рабочем микротелефоне будет слышен щелчок. Обрыв обмотки трансформатора определяют подключением концов жил рабочего микротелефона к контактам схемы с таким расчетом, чтобы проверяемая обмотка составляла часть цепи. Если обмотка исправна, в телефоне будет слышен щелчок.
Неисправность обмотки катушки звонка определяют аналогично,, ио жилы рабочего микротелефона подключают к схеме, шунтируя конденсатор. При определении повреждений следует учитывать особенности схемы каждого типа телефонного аппарата. Признаки, причины и способы устранения повреждений в телефонных аппаратах различных типов и систем включения указаны в табл. 3.1—3.11.
Таблица 3.1. Признаки, причины и способы устранения повреждений в телефонных аппаратах АТС
Признак повреждения
Причина повреждения
Способ устранения повреждения
Аппарат не работает—прн снятии микротелефонной трубки не прослушивается сигнал ответа АТС, отсутствует продувание. При подключении рабочего микротелефона к клеммам розетки сигнал ответа АТС слышен
4
Прием отсутствует. Нас слышат хорошо
Уровень приема недостаточный. Нас слышат хорошо
Передача отсутствует. Мы слышим хорошо
Уровень передачи недостаточный
Нет контакта в пружинах рычажного переключателя
Обрыв или короткое в розетке или в розеточном шнуре
Разомкнуты импульсные пружины номеронабирателя или обрыв в его шнуре
Замкнуты шунтирующие контакты номеронабирателя
Обрыв линейной обмотки трансформатора
Неисправны микро-телефонная трубка или ее шпур
Плохой контакт в клеммах или в перемычке
Обрыв в обмотке телефона
Обрыв в микротеле-фонном шнуре
Неправильно включен микротелефонный шнур
Замкнуты контакты номеронабирателя, шунтирующие телефон
Обрыв в обмотках трансформатора
Неисправен телефонный капсюль
Поврежден фриттер
Неисправен микрофонный капсюль
Неисправен микроте-лефониый шнур
Неправильно включен микротелефонный шнур
Неисправен микрофонный капсюль
Отрегулировать и прочистить контакты рычажного переключателя
Устранить неисправность или заменить розеточный шнур
Заменить номеронабиратель или отрегулировать импульсные пружины, проверить и исправить включение шиура
Заменить номеронабиратель или отрегулировать шунтирующие контакты
Заменить аппарат (для ремонта в мастерской)
Выяснить и устранить причину либо заменить микротелефонную трубку или шнур
Подвернуть клеммные винты, выправить или заменить перемычку
Заменить телефонный капсюль
Исправить включение или заменить шнур
Включить шнур Правильно
Заменить номеронабиратель или отрегулировать контактные пружины
Заменить аппарат (Для ремонта в мастерской)
Заменить телефонный капсюль
Заменить фриттер
Заменить капсюль микрофона
Заменить микротелефонный шнур
Включить шнур правильно
Заменить микрофонный капсюль
Продолжение тайл. 3.1
Признак повреждения Причина повреждения Способ устранения повреждения
Слышен треск в телефоне или прерывается разговор Неисправен микрофонный капсюль Ра зрегул ировалась (ослабла) контактная пружина в гнезде микрофона Временное сообщение или обрыв жил в микротелефонной шну- Заменить микрофонный капсюль Отрегулировать контакт* ную пружину Заменить микротелефоиный шнур
ре Неисправность в монтажной схеме аппарата Ослабли контактные винты в аппарате или Заменить аппарат (для ремонта в мастерской) Подвернуть клеммные винты до отказа
Сильно прослушиваются продувание и собственный голос при разговоре При качке или вертикальном перемещении пальцевого диска прерывается разговор Неправильно присоединены жилы микротелефонного шнура Разрегулирована контактная группа номеронабирателя Слабо затянуты винты крепления контактной группы номеронабирателя Нет контакта между пружинами рычажного переключателя Обрыв монтажных проводников, идущих к звонку Обрыв или короткое замыкание в обмотках катушек звонка Неисправен регулятор или механизм звонка Обрыв проводников конденсатора Разрегулирован звонок (сдвинуты чашки, якорь колеблется слабо) Неисправен конденсатор Замкнуты жилы розеточного шнура Неисправна монтажная схема аппарата Включить шнур правильно Заменить номеронабиратель или отрегулировать контактную группу Подвернуть винты до отказа
Не поступает вызов со станции Вызов станции поступает, но звучание звонка слабое Отрегулировать и прочистить контакты рычажного переключателя Устранить обрыв^ или заменить аппарат Заменить аппарат (для ремонта в мастерской) Отрегулировать звонок Заменить аппарат (для ремонта в мастерской) Отрегулировать звонок
При положенной на рычажный переключатель микротелефонной трубки на станции получается вызов. Отбой на станции не получается Заменить аппарат (для ремонта в мастерской) Проверить включение или заменить шнур Заменить аппарат „(для ремонта в мастерской)
Окончание табл. 3.1
Признак повреждения Причина повреждения Способ устранения повреждения
Набор номера не происходит или номер набирается с ошибкой ' При наборе номера подзванивает звонок аппарата Скорость вращения пальцевого отличается ®т установленной Номеронабиратель дает лишний или неполное^ число импульсов При наборе номера ® телефоне слышны щелчки от набора 0 Не размыкаются контактные пружины рычажного переключателя Неисправен номеронабиратель Разрегулированы контактные пружины рычажного переключателя Разрегулирован центробежный регулятор Заедает редукторная зубчатка Грузики регулятора не качаются свободно вокруг своих осей Нарушена регулировка контактных пружин Разрегулирована движущая пружина на поводке, проскальзывает фрикционная пружина Загрязнены контакты номеронабирателя Обрыв жилы шнура номеронабирателя Не замыкается шунтирующий контакт номеронабирателя Неправильно включен микротелефоиный шнур Отрегулировать контактные пружины рычажного переключателя Заменить номеронабиратель Отрегулировать контактные пружины рычажного переключателя Заменить номеронабиратель Заменить номеронабиратель Смазать механизм номеронабирателя Заменить номеронабиратель Заменить номеронабиратель Прочистить контакты Проверить и устранить неисправность или заменить номеронабиратель Отрегулировать контакт или заменить номеронабиратель Устранить неисправность
Таблица 3.2. Признаки, причины н способы устранения повреждений в телефонных аппаратах, включенных по системе „директор—секретарь*1 с одним звонком у секретаря
Признак повреждения Причина повреждения Способ устранения повреждения
Основной аппарат работает нормально, а дополнительный не работает Нет контакта между пружинами рычажного переключателя основного аппарата Обрыв проводов, соединяющих аппараты Отрегулировать контактные пружины рычажного переключателя Устранить обрыв проводов
Окончание табл. 3.2
Признак повреждения Причина повреждения Способ устранения повреждения
В дополнительном Нарушена регулиров- Отрегулировать контакт-
аппарате слышны раз- ка контактных пружин ные пружины рычажного
говоры, ведущиеся с рычажного переключа- переключателя основного
основного аппарата теля основного аппарата Неправильно включены провода 1X2 аппарата Включить правильно провода 1X2
Во время набора но- Нарушена регулиров- Отрегулировать контакт-
мера с дополнительно- ка контактных пружин пые пружины рычажного
го аппарата в основном аппарате подзванивает звонок рычажного переключателя основного аппарата Неправильно включены провода 1X2 переключателя Включить правильно провода 1X2
При снятии микроте- Нарушена регулиров- Отрегулировать контакт-
лефонной трубки с ос- ка контактных пружин ные пружины рычажного
новного аппарата после рычажного пере ключа- переключателя основного
сообщения о вызове, поступившем на дополнительный аппарат, получается преждевременный отбой теля основного аппарата аппарата
На дополнительном Неправильно вклю- Включить правильно
аппарате вызов (звонок) слышен, ио разговор не проходит чены провода 1X2, соединяющие аппараты провода 1X2
Таблица 3.3. Признаки, причины и способы устранения повреждений спаренных телефонных аппаратов (условно № 74 и 75)
Признак повреждения Причина повреждения Способ устранения повреждения
Звонок звонит одновременно в обоих аппаратах Аппарат 75 не работает, аппарат 74 работает нормально В аппарате 75 звонок звонит, но разговор не проходит. Аппарат 74 работает нормально В аппарате 75 нет звонка, но разговор проходит нормально. Вызов аппарата 74 поступает в аппарат 75. Аппарат 74 работает нормально Обрыв провода общего заземления Обрыв жилы а провода, идущего к аппарату 75 Обрыв жилы б провода, идущего к аппарату 75 Неправильно включены жилы провода в аппарате 75: жила а включена вместо жилы б Устранить обрыв Устранить обрыв жилы а Устранить обрыв жилы 6 Поменять жилы а и б местами
Окончание табл. 33
Признак повреждения Причина повреждения Способ устранения повреждения
Нет звонка в аппарате Обрыв провода 3 Устранить обрыв
75, аппарат 74 работает аппарате 75 провода 3
нормально Нарушена регулировка контактных пружин рычажного переключателя в аппарате 75 Отрегулировать контактные пружины рычажного переключателя
Нет зуммера в аппарате Неправильно вклю- Поменять жилы а и
75, звонок звонит, но раз говор не проходит. Вызов аппарата 74 поступает в аппарат 75 чены жилы провода в аппарате 75: жила 0 включена вместо жилы 3 3 местами
Нет сигнала АТС (зум- Неправильно вклю- Поменять жилы а и
мера и звонка) в аппарате 75, аппарат 74 работает нормально чены жилы провода в аппарате 75: жила а включена вместо жилы 3 3 местами
Не работают оба аппарата, но вызов проходит в аппарат 75 Обрыв жилы J11 провода 1X2 Устранить обрыв
То же, в аппарате 74 Обрыв жилы Л 2 провода 1X2 Устранить обрыв
Вызов аппарата 74 по- Неправильно вклю- Включить правильно
ступает в аппарат 75, а вы- чены жилы провода J11 провод 1X2, поменяв
зов аппарата 75 поступа- и J12 в блокираторе, местами жилы Л1 и
ет в аппарат 74 распределительной коробке, распределительном шкафу или других устройствах Л2
Аппарат 75 не работает Закорочены жилы а Устранить короткое
и вызов не поступает. В аппарате 74 звонок звонит, но нет ответа станции. Разговор возможен и 3 проводов в аппарате 75 замыкание проводов
Аппарат 75 не работа- Закорочены жилы а Устранить короткое
ет. Звонки в оба аппарата не проходят и 0 проводов в аппарате 75 замыкание проводов
Вызов в аппарат 74 не Нарушена регулиров- Отрегулировать коп-
проходит, помер занят (заблокирован) ка контактных пружии тактные пружины ры-
рычажного переключателя в аппарате 75 чажного переключателя
Вызов в аппарат 75 про- Закорочены жилы б Устранить короткое
ходит нормально, но разговор ни получается. Аппарат 74 не работает, при его вызове слышен сигнал „Занято" и 3 провода 1X2 в аппарате 75 замыкание провода
Абоненты прослушива- Нарушена регули- Отрегулировать реле
ют разговор друг друга ровка реле переключения или заменить блокиратор
Таблица 3.4. Признаки, причины и способы устранения повреждений при спаренном включении телефонных аппаратов с помощью диодно-триодной приставки (ДТП)
Признак повреждения Причина повреждения Способ устранения повреждения
Абоненты прослушивают друг друга Не работают оба аппарата Не работает один из аппаратов При вызове абонента одного аппарата вызовов поступает в другой аппарат и наоборот Неисправна диодно-триодная приставка Обрыв провода 1X2 Обрыв жилы провода 1X2 при включении в диодно-триодную приставку у одного из телефонов Перепутано включение жил Л1 и Л2 одного из аппаратов в распределительной коробке Заменить диоднотриодную приставку Устранить обрыв или заменить провод IX2 Устранить обрыв Поменять местами жилы Л1 и Л2 провода 1X2
Таблица 3.5. Признаки, причины и способы устранения повреждений в абонентских высокочастотных установках АВУ
Признак повреждения Причина повреждения Способ устранения повреждения
Нет зуммера ответа станции у обоих абонентов. Нет продувания у основного абонента Нет сигнала ответа станции у дополнительного абонента. У основного абонента аппарат работает нормально Плохая слышимость в обоих направлениях передачи. Низкий уровень вызывного сигнала Ненадежно вставлен на место блок ВЧ/НЧ-С Обрыв абонентской линии Неисправен блок ВЧ/НЧ-С Неисправен блок ВЧ-А Неправильно включен аппарат Перегорел предохранитель или отсутствует напряжение электросети Разрегулированы контакты рычажного переключателя, по- врежден шнур или пружины микрофона Неправильно выбраны удаляемые перемычки в блоке ВЧ-А Проверить надежность врубания блока и при необходимости заменить Устранить обрыв Проверить блок ВЧ НЧ-С и при необходимости заменить Проверить блок ВЧ-А у абонента и при необходимости заменить Включить правильно Проверить предохранитель и наличие напряжения электросети. Устранить неисправность Устранить повреждение Измерить сопротивление шлейфа уплотненной линии, определить удаляемые перемычки и сравнить их с перемычками, удален-ными в блоке ВЧ-А
Окончание табл. 3.5
Признак повреждения Причина повреждения Способ устранения повреждения
Сигналы ответа станции и контроля посылки вызовов дополнительный абонент слышит хорошо. Набор номера проходит нормально. Вызывающий абонент почти не слышен Затухание уплотненной линии на частотах 28 и 64 кГц не соответствует табличному (расчетному) значению Перепутана полярность жил о и б проводов, соединяющих ВЧ/НЧ-Сс ПИ (АК) дополнительного абонента Сигнал с дополнительного телефона попадает на первые ступени группового искания, приборы которых обеспечивают после ответа переполю-совку проводов (приборы ГИТ) Измерить затухание линии на частоте 64 кГц. Удалив перемычки, включить такой удлинитель, чтобы суммарное затухание абонентской линии и включенного удлинителя находилось в пределах 18,7—21,3 дБ. Если затухание линии превышает 21,3 дБ, то в такую линию не может включаться аппаратура АВУ. Подключить ламповый вольтметр или указатель уровня с высокоомным входом к резистору R8 блока ВЧ-А и, уменьшая затухание удлинителя, установить напряжение на резисторе, наиболее близкое к 0,78 (0 дБ) Проверить полярность жил а к б проводов на соответствие принципиальной схеме блока БСПК. Включить правильно Заменить все ГИТ, доступные ПИ ВЧ телефонов на ПИ
Таблица 3.6. Признаки, причины и способы устранения повреждений в телефонном аппарате ТАН-У-74
Признак повреждения Причина повреждения Способ устранения повреждения
Не проходит вызов Нет контакта между пружинами рычажного переключателя РП-4,5 Прочистить или отрегулировать контакты рычажного переключателя РП-4,5
Окончание табл. 3.6
Признак повреждения Причина повреждения Способ устранения повреждения
Обрыв в проводах или обмотке катушек звонка Разрегулирован звонок Устранить обрыв, заменить звонок или аппарат Отрегулировать звонок
Набор номера не проходит или номер набирается неправильно Неисправен номеронабиратель Заменить номеронабиратель
Сильно прослушивается продувание в положении регулятора Неправильно подключены концы микротелефон-ного шнура Исправить включение
«Минимальная громкость» (сильный местный эффект) Обрыв или короткое замыкание элементов балансного контура R4.. .R6, С4 Проверить и устранить неисправность
Слышен треск в телефоне или прерывается разговор Временное сообщение или обрыв жил в микро-телефонном шнуре Устранить повреждение или заменить мик-ротелефонный шнур
Прием отсутствует или его уровень недостаточен Неисправен телефонный капсюль, транзистор Т, конденсаторы С1 или С2, резистор R2 или диоды ДЗ...Д6 Заменить капсюль, транзистор Т, конденсатор С1 или С2, резистор R2 или диоды ДЗ...Д6
Передача отсутствует или ее уровень недостаточен Неисправен микрофонный капсюль Заменить микрофонный капсюль
Таблица 3.7. Признаки, причины и способы устранения повреждений в телефонном аппарате ТАУ-5108
Признак повреждения Причина повреждения Способ устранения повреждения
Нет оптического дублирования сигнала вызова Перегорел предохранитель. Плохой контакт в клеммах блока питания. Неисправность сетевого шнура Заменить предохранитель. Проверить и исправить контакты и сетевой шнур, при необходимости заменить
Не подключается дополнительный теле-лефон Плохой контакт и-и обрыв в разъеме Проверить, при необходимости заменить
При нажатии тангеиты S3 нет увеличения громкости приема Обрыв жил в микро-телефонном шнуре. Нет контакта между пружинами тангеиты Исправить или заменить шнур. Отрегулировать зазор между пружинами
Та лица 3.8. Признаки, причины и способы устранения повреждений в телефонном устройстве „Автонабор-24«
Признак повреждения Причина повреждения Способ устранения повреждения
При нажатии кнопки телефона любого абонента и кнопки включения сигнальная лампа не загорается. В громкоговорителе не прослушиваются сигналы ответа АТС. При снятии микротелефонной трубки сигналы прослушиваются в телефоне То же, при снятии микротелефонной трубки сигналы в телефоне не прослушиваются и отсутствует продувание При снятой микротелефонной трубке устройство не включается, тогда как при положенной трубке устройство включается. Продувание отсутствует Устройство работает, но не горит сигнальная лампа включения Устройство включается на автоматический набор номера, но набираются одна или несколько серий, после чего загорается лампа неисправности при наборе одного и того же номера. Остальные номера набираются правильно Та же неисправность, но при наборе всех номеров Перегорели предохранители Неисправность сетевого шнура питания или штепсельной вилки Обрыв цепи питания или обмотки реле Неисправность в линейном шнуре Обрыв цепей, идущих от колодки подключения линейного шнура в блоке питания и коммутации на пульт управления Замкнулись контакты 3, 4 номеронабирателя НН (см. рис. 1.12) Перегорела сигнальная лампа Обрыв цепи питания сигнальной лампы Отсутствует контакт между наконечниками проводов жгута и винтами платы программирования Обрыв цепи от наконечников проводов жгута до ламели шагового искателя Обрыв цепи от общей клеммы плюса до одной из токосъемных щеток шагового искателя Заменить предохранители Проверить шнур и штепсельную вилку, при необходимости заменить Проверить цепь питания и обмотке реле ВП, устранить неисправность Пере заделать или заменить шнур Проверить цепи, идущие от клемм колодки подключения линейного шнура до кнопки отбоя (Кн. отб.) Прочистить и отрегулировать контакты Заменить сигнальную лампу Проверить цепь питания лампы от реле до разъема Проверить крепление наконечников всех семи проводов жгута, соответствующего аппарату абонента, номер которого не набирается Проверить цепи всех семи проводов жгута, соответствующего аппарату абонента, номер которого не набирается, от наконечников до ламели шагового искателя Проверить цепь от общей клеммы плюса на каждую из токосъемных теток, нажимая при проверке на якоря соответствующих реле счетчика серий
Продолжение табл. 3.8
Признак повреждения Причина повреждения Способ устранения повреждения
Устройство подклю- Обрыв цепи от платы программирования до точки соединения резистора и диодов Проверить цепи от платы программирования до точки соединения резистора и диодов, нажимая при проверке на якоря соответствующих реле счетчиков импульсов
Первичная обмотка Проверить цепь включе-
чается к сети при на- входного трансформа- ния обмотки трансформа-
жатии любой кнопки. Шаговый искатель останавливается в нуж- тора усилителя приема не подключена к абонентской линии АТС тора
иом положении, одна- Неисправен усили- Проверить на обрыв об-
ко набора номера не происходит. В громкоговорителе отсутствуют сигналы ответа АТС, тогда как при тель приема мотки трансформаторов. Проверить режимы работы транзисторов] усилителя приема. При необходимости заменить
снятой микротелефон- Не подается питание Проверить работу ста-
ной трубке эти сигна- на усилитель приема и билигатора на стабилитро-
лы прослушиваются в элемент задержки со не. При необходимости за-
телефоне стабилизатора менить
Устройство подклю- Обрыв вторичной Проверить обмотку
чается к сети при на- обмотки выходного трансформатора на обрыв.
жатии любой кнопки. Шаговый искатель оста- трансформатора В случае обрыва обмотки заменить трансформатор
навливается в нужном Неисправен диодный Проверить работу дио-
положении, однако набора номера не проис- мост дов. При необходимости диоды заменить
ходит. Сигналы отве- Неисправен конден- Проверить и заменить
та АТС прослушивают- тор конденсатор
с я в громкоговори- Не работает элемент Пповерить режимы ра-
теле задержки боты элемента задержки па транзисторах. При необходимости заменить
При нажатии кнопки Отсутствует цепь Проверить наличие це-
какого-либо телефона для остановки шагово- пи от общего полюса че-
шаговый искатель не го искателя в положе- рез контакты нажатой
останавливается. При нии, соответствующем кнопки реле до соответ-
иажатии других кнопок работа шагового искателя происходит с остановкой в нужном положении нажатой кнопке ствующей ламели шагового искателя
При нажатии кнопки Отсутствует цепь Проверить цепь от то-
любого телефона ша- для шагового искате- косъемной щетки шагово-
говый искатель не останавливается ЛЯ го искателя до обмотки реле и от обмотки реле до минусового вывода конденсатора
Окончание табл. 3.8
Признак повреждения Причин а повреждения Способ устранения повреждения
При нажатии кноп- К плате программи- Проверить правильность
ки, на которой запро- рования не подклю- подключения и наличие
граммирован номер с чен или отсутствует контакта между наконец-
числом серий меньше контакт между нако- ником проводника, соот-
семи, происходит на- нечником провода ветствующего следую-
бор номера, после че- жгута, соответствую- щей, не нужной для на-
го загорается лампа щего следующей,, не бора серии, и рядом вин-
неисправности нужной для набора серий, и рядом вин- тов с гравировкой «Стоп». Устр анить де-
тов с гравировкой «Стоп» Отсутствует цепь от ряда винтов с гравировкой «Стоп» до обмотки реле, если не-испр авность повторяется и для других кнопок с числом серий меньше семи фект Проверить наличие цепи от ряда винтов с гравировкой «Стоп» до вывода обмотки реле
При нажатии або- Нет контакта коди- Тщательно зачистить
нентской кнопки не ровочного провода с концы кодированного
включается аппарат контактными штырями Не закодирована кнопка провода Проверить наличие кодировки. Закодировать кнопку
Неверный или не- Замыкание между Отсоединить концы со-
полный набор номера кодировочными проводами Соответствующая группа колец не закодирована или неверное направление прошивки кодировочного провода ответствующих проводов и последовательным их подключением с одновременной проверкой правильности набора номера установить некачественный кодировочный провод и заменить его Проверить правильность прошивки кодировочного провода и устранить недостаток
При приеме сигнала вызова АТС красная сигнальная лампа мигает, но нет звукового сигнала Отсутствует перемычка или нет контакта в линейной розетке Исправить соединение
Нет автоматическо- Нет контакта ле- Промыть контактные
го набора номера пестков плат с розетками лепестки плат спиртом
Таблица 3.9. Признаки, причины и способы устранения повреждений в телефонном концентраторе К-3-1
Признак повреждения Причина повреждения Способ устранения повреждения
При нажатии любой Перегорел предох- Заменить предохра-
кнопки не загораются лампочки ранитель нитель
При нажатии кнопки линия занимается, ио лампочка не загорается Разрегулировано реле ~ Отрегулировать реле
При нажатии кнопки не занимается линия Разрегулировано реле Не срабатывает кнопка Отрегулировать реле Очистить контакт кнопки или заменить кнопку
Не поступает вызывной Разрегулировка вы- Заменить или от ре-
сигнал с АТС зывного реле Вышел из строя диод Вышли из строя транзисторы Неисправен телефов гулировать реле Заменить диод Заменить транзисторы Заменить телефон
При укладке микротеле- Окислились контак- Прочистить коитак-
фопной трубки не проис- ты рычажного пере- ты рычажного пере-
ходит отбоя линии ключателя ключателя
Отсутствует удержание цепи абонента Разрегулировка реле Отрегулировать реле
Таблица 3.10. Признаки, причины и способы устранения повреждений в телефонном устройстве „Элетап"
Признак повреждения Причина повреждения Способ устранения повреждения
При нажатии кнопок включения сигнальные лампы не загораются, нет сигналов ответа станции Включение одной линии происходит нормально, второй — нет Отсутствует сигнал вызова по одной из линий Отсутствует световой сигнал вызова Перегорел предохранитель Неисправен сетевой шнур или штепсель Обрыв в цепи срабатывания реле Обрыв в цепи подключения линии Нажата кнопка отключения вызова Неисправен аппарат секретаря Перегорела лампочка Неисправен транзистор Заменить предохранитель Проверить и при необходимости заменить Проверить цепи включения реле Проверить подключение линии Исправить положение кнопки Проверить наличие цепи аппарата секретаря, установив временную перемычку Заменить лампочку Проверить и при необходимости заменить транзистор
Окончание табл. 3.10
Признак повреждения Причина повреждения Способ устранения повреждения
При разговоре по Плохая регулировка Отрегулировать рычаж-
микротелефонной трубке одновременно прослушивается разговор в громкоговорителе рычажного переключателя ный переключатель
Не обеспечивается Неисправность в це- Проверить замыкания
включение обеих линий одновременно пи срабатывания реле кнопок и устранить неисправность
После включения Нарушена ре гули- Отрегулировать рычаж-
линии и снятия микротелефонной трубки происходит выключение линии ровка рычажного переключателя ный переключатель
Отсутствует воз- Отсутствуют напря- Проверить наличие пи-
можпость набора но- жения питания плюс тания на контактах разъ-
мера как с кнопочно- 5 В, -v5 В ема
го номеронабирателя, Неисправность в Проверить и при необ-
так и с кнопок программирования электронном блоке ходимости заменить
Отсутствует возмож- Отсутствует напря- Проверить резистор,
ность набора номера только с кнопок программированного набо- жение питания плюс 12,6 В на кнопках про граммироваиия устранить неисправность
ра Неисправен ключ электронного блока Проверить цепь до контакта разъема, при необходимости заменить блок
Отсутствует воз- Неисправен один из Проверить прохождение
мож ность набора только с какой-то кнопки диодов тока, при необходимости заменить диод
программированного Нарушен контакт в Проверить и исправить
набора кнопке контактную группу
Набор программиро- Неисправен один из Проверить, при необхо-
ванных номеров про- диодов димости заменить
исходит неправильно Замыкание жил в печатной плате кодирования Обрыв провода жгута ’ Устранить замыкание Прозвонить цепи на контакты разъема, устранить неисправность
При однократном нажатии на кнопку но- Неисправность в электронном блоке Заменить блок
меронабирателя происходит набор более одной цифры Разрыв контакта при нажатии кнопки Заменить кнопку
После набора номе- Неисправность в Проверить блок и при
ра с декадного номеронабирателя ие набирается номер с именных кнопок электронном блоке необходимости заменить
простейших повреждений в телефонном аппарате „Электроника Элетаи-микро"
Признак повреждения л* Причина повреждения Способ устранения повреждения
Отсутствует сигнал Не включен аккуму- Включить аккумулятор,
ответа АТС. При нажатии на кнопку номеронабирателя индикатор не загорается и лятор установив переключатель »Р“ на основании телефонного аппарата в положение „1“
набор номера не осу- Номеронабиратель Привести номероиабира-
ществляется не приведен в исходное состояние Переключатель „М“ установлен в положение „0“ те ль в исходное состояние, нажав и отпустив одновременно две кнопки (кроме „#“) Должен загореться индикатор. Затем нажать и отпустить кнопку или рычажный переключатель телефонного аппарата Установить переключатель „М“ в положение ,]•
Отсутствует сигнал Нарушение целост- Проверить целостность
ответа АТС. Номеро- ности соединительного соединительного шнура и
избиратель работает шпура Неисправен телефонный капсюль или микротелефонный шнур наличие контакта в присоединительной розетке. Восстановить целостность шнура Заменить капсюль или шнур либо исправить включение
Не работает вызывное устройство На присоединительной колодке ие установлена перемычка Установить перемычку
Не проходит исходя- Неисправен микро- Проверить, при необхо-
щий разговор (односторонняя слышимость) фонный капсюль димости заменить микрофонный капсюль
4
ТАКСОФОНЫ
4.1. НАЗНАЧЕНИЕ И ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТАКСОФОНОВ
Таксофон — телефонный аппарат с устройством кассирования монет для оплаты телефонного разговора. Изготовляются таксофоны Пермским телефонным заводом. В эксплуатации находятся таксофоны
290
3Z0.
Рис. 4.1. Таксофон АМТ-69 (общий внд и размеры)
АМТ и РМТ, которые поставлялись до 1973 г., и таксофоны АМТ-69, выпуск которых начат с 1970 г.
Таксофон АМТ-69 (рис. 4.1) является аппаратом настенного типа, выпускается в трех модификациях: АМТ-69/2, АМТ-69/5 и АМТ-69/15. В соответствии с местом установки оплата разовых разговоров по существующим тарифам определена в 2, 5 и 15 коп. Тариф 5 и 15 коп. установлен для пригородных зон. Таксофон АМТ-69/2 позволяет производить оплату разговора одной монетой достоинством 2 коп. или двумя монетами по 1 коп.
Таксофоны могут включаться в АТС координатной, декадно-шаговой и машинной систем, в которых осуществляется переполюсовка напряжения станционной батареи на проводах абонентской линии при ответе вызываемого абонента. Таксофоны нормально работают при температуре окружающего воздуха —40 ... -р50°С и относительной влажности до 95% при температуре -|-25оС.
Таксофоны АМТ-69 обеспечивают:
возможность пользования ими при оплате разговора монетой достоинством, указанным на монетоприемнике;
бесплатное соединение со специальными службами, имеющими двух- и трехзначную нумерацию;
автоматическое кассирование монет при ответе вызываемого абонента;
контроль монет по геометрическим размерам, массе и ферромагнитным свойствам сплава;
возврат монеты до ответа вызываемого абонента;
включение наружного вызывного устройства (звонка) для получения вызова и бесплатного разговора с абонентом;
включение выносного устройства тревожной сигнализации, срабатывающего при отрыве таксофона от стены или обрыве шнура микротелефонной трубки.
Габаритные размеры таксофона (с микротелефонной трубкой) 351X290X131 мм. Масса таксофона — не более 12 кг.
Схема таксофона (рис. 4.2) состоит нз трех основных частей: коммутационно-вызывной, разговорной и сигнализации.
Рис. 4.2. Принципиальная схема таксофона АМТ-69:
КМ • магнитоуправляемый контакт КЭМ-6А, Кн — контакт сигнализации; Р1 — поляризованное реле РП-7, Р2 —реле РКН
Коммутационно-вызывная часть схемы включает в себя: рычажный переключатель РП с контактами 1—3 и 4—5, электромагнитное блокировочное устройство, содержащее поляризованное реле Р1 с контактами я—п, диодный выпрямительный мост Д1 ... Д4 и резистор R1; номеронабиратель НН с контактами 1 ... 10; электромагнит кассирования Р2 с контактами 1—3 и 4—5; монетньтй контакт КМ, выполненный на герконе; диоды Д5 и Д8; перемычку П1-П2-ПЗ. В работе схемы участвуют также конденсатор С1 и элементы балансного контура разговорной схемы.
Разговорная часть схемы — противоместная мостового типа, такая же как в аппарате общего применения ТАН-70. В состав ее входят: микрофон Мк, телефон Тф, трансформатор Тр, пятиэлементный балансный контур (R3...R5, С2, СЗ) и фриттер (Д6, Д7).
Схема тревожной сигнализации образована последовательно соединенными контактами кнопки Кн, резистором R2 и двумя жилами микротелефонного шнура, соединенными между собой.
Корпус и крышка таксофона, выполненные из листовой стали толщиной 2 и 2,5 мм соответственно, шарнирно соединены между собой. На наружной стороне крышки расположены номеронабиратель и информационная табличка, а на внутренней стороне — устройство сброса блокировочного контакта номеронабирателя и пластина со схемой таксофона. На задней стенке корпуса установлена контактная группа схемы тревожной сигнализации. С левой стороны корпуса укреплен рычаг подвески микротелефонной трубки и введен микротелефоиный шнур, заключенный в гибкий металлический шланг (рукав), внутри которого проходит металлический трос. Внутри корпуса расположены съемный блок, отсек копилки, замок крышки корпуса, замок отсека
Рис. 4.3. Монетный механизм таксофона АМТ-69;
1 — регулировочный винт; 2 — монетоприемник; 3 — основание; 4 — постоянный магнит; 5 «- наружный монетопровод; 6 — внутренний монетопровод, 7 — узел весов; 8 — узел заслонки монетного канала
копилки, штепсельный разъем съемного блока и клеммная колодка.
Съемный блок, включающий в себя основные функциональные узлы механической конструкции и электрической схемы таксофона, вставляется по направляющим в верхнюю стенку корпуса и фиксируется плоской пружиной. Блок состоит из двух отдельных конструктивных частей: монетного механизма и блока электрической схемы, соединенных между собой двумя фигурными выступами и винтами. Несущим элементом всей конструкции является верхняя плата монетного механизма, к которой снизу крепится основание монетного механизма, а сверху — монетоприемник, в который вставляются монеты.
Моиетный механизм '(рис. 4.3), выдерживающий не менее 200 000 срабатываний, обеспечивает прием и контроль монет по геометрическим размерам, массе и ферромагнитным свойствам. Размеры монет разного достоинства контролируются по наибольшему диаметру и толщине калиброванным пазом монетоприемника. Для контроля массы монет предусмотрен узел весов, обеспечивающий срабатывание монетного контакта в случае, когда масса монеты составляет не менее 2/3 массы нормальной монеты. Чувствительность узла весов, коромысло которого укреплено на оси, вращающейся в подшипниках, регулируется винтом с гайкой. Последние являются противовесом постоянного магнита, укрепленного на другом конце коромысла. Ферромагнитные свойства сплава монет контролируются с помощью постоянного магнита, отсеивающего суррогаты.
Основные узлы монетного механизма: верхняя плата с укрепленным на ней монетоприемником; основание; два откидывающихся мо-нетопровода, укрепленные шарнирно на общей оси и расположенные один над другим; узлы заслонки монетного канала и весов; желоб сброса суррогатов.
Моиетопроводы в закрытом состоянии образуют монетный канал, изогнутый профиль которого предотвращает возможность непосредственного воздействия на коромысло узла весов посторонними предметами (проволоки, пластины и т. п.). Наружный и внутренний мо-нетопроводы связаны между собой защелкой таким образом, что при
ее открывании сначала поворачивается на некоторый угол наружны! монетопровод и лишь после этого начинается поворот внутреннегс монетопровода. Этим обеспечиваются освобождение монеты от удер жания на коромысле узла весов и очистка монетного механизма npi подвеске микротелефонной трубки на рычаг по окончании разговора Поворот монетопровода вокруг оси происходит за счет передачи уси лия от рычага микротелефонной трубки к наружному монетопровода через винт-толкатель, укрепленный резьбовым соединением и позво ляющий регулировать угол поворота монетопровода. Штифт, укреплен ный рядом с винтом-толкателем на монетопроводе, обеспечивает пере дачу усилия на контактную 'группу рычажного переключателя, рас положенную на блоке электрической схемы. На наружном монетопро воде расположен постоянный магнит для улавливания суррогатов ( ферромагнитными свойствами. При подвеске микротелефонной труби на рычаг монетопровод поворачивается на оси, вследствие чего пере мещается и магнит. Поскольку перемещение суррогата вслед за маг нитом ограничивается внутренним монетопроводом, который повора чивается со сдвигом во времени относительно поворота наружной монетопровода, то за счет ослабления действия магнитного поля сур рогат падает вниз и по желобу скатывается в копилку.
Узел заслонки монетного канала размещен на тыльной старо не основания монетного механизма. Заслонка, перекрывающая вхо; в монетный канал, задерживает монету до момента кассирования После срабатывания электромагнита кассирования заслонка под еп воздействием перемещается, открывая путь монете в монетный канал Положение заслонки регулируется винтом.
В блоке электрической схемы (рис. 4.4 и 4.5) смонтированы основ ные элементы электрической схемы таксофона, кроме иомеронабирате ля и электроакустических преобразователей. Блок имеет металлически
Рис. 4.4. Съемный блок электрической схемы (вид спереди и сзади):
1 — винт; 2 — блок электрической схемы; 3 — трансформатор; 4 — конденсатор; 5 — соединительная колодка, 6 — штепсельный разъем; 7 — поляризованное реле; 8 — электромагнит кассирования; 9 —контактная группа рычажного переключателя; 10 — плата; 11 — геркон
Рис. 4.5. Электромонтажная схема съемного блока:
Порядок соединений: / — цепь П1/1 — Тр/4—ШР/А4—Р2/5; 2 — ГИ/2—Тр/3—ШР/ АЗ—Р2/4; 3 —П1/3—ШР/БЗ—Р2/2—Р2/6; 4 — П1/4—С1/1—ШР/А6; 5 - П1/5-Тр/2, $Д,ПУ^Р!?/£:,= 7_П1/7_К/1’ 8—П1/8—К/5; 9 — П1/9-ШР/Б5-Р2/7; 10 — Тр/1—К/П—ШР/Б4; 11 — РП/3—ШР/Б1; 12 — РП/1—К/Я; 13— РЦ/4—С1/2-ШР/А1;
14 — РП/2—ШР/А2; 15 — ШР/Б2—Р2/1; 16 — цепь — ШР/А5—Р2/3
коробчатое основание, на котором с наружной стороны размещены электромагнит кассирования Р2, реле блокировочного устройства Р1, трансформатор Тр, конденсатор звонковой цепи С1 и штепсельный разъем, а с внутренней стороны — контактная группа рычажного переключателя РП и плата, на которой смонтированы элементы электрической схемы с герконом, являющемся монетным контактом. Блок крепится к основанию монетного механизма винтом.
Введенное в схему таксофона электромагнитное блокировочное устройство исключает возможность набора номера путем манипулирования рычажным переключателем. Принцип действия его основан на размыкании цепи питания таксофона на определенный промежуток времени после срабатывания рычажного переключателя. При срабатывании переключателя РП последовательно замыкаются его контакты 4—5 и переключаются контакты 1—2—3. Конденсатор С1, заряженный до величины линейного напряжения, переключается из цепи звонка в цепь .R1, диоды выпрямительного моста Д1 ... Д4, реле Р1 и начинает в этой цепи разряжаться. При разряде конденсатора реле Р1 срабатывает и его контакты я—п размыкаются. Время разрыва цепи постоянного тока определяется постоянной времени разрядной цепи. Время удержания реле Р1 равно 0,6 ... 0,8 с. Такая продолжительность времени замыкания шлейфа постоянного тока АТС исключает
возможность набора номера манипулированием рычажным переклю-чателем. После прекращения разряда конденсатора реле Р1 отпускает, его контакты я—п замыкаются и схема получает питание. Диодный выпрямительный мост Д1 ... Д4 обеспечивает работу поляризованного реле Р1 как при прямой (до ответа вызываемого абонента), так и при обратной (после ответа абонента) полярностях напряжения на клеммах Л1 и Л2.
Система оплаты разговоров и кассирования монет позволяет производить набор номера без предварительной оплаты. При этом в случае включения таксофона, в АТС с двусторонним отбоем возможно ведение бесплатных разговоров путем «сбрасывания» бликоровочных контактов 9—10 номеронабирателя НН после ответа абонента. Для исключения указанной возможности предусмотрена цепь удержания электромагнита кассирования Р2, не зависящая от состояния контактов 1—3 рычажного переключателя РП и 4—5/6—7 и 9—10 номеронабирателя НН.
Диод Д5, включенный параллельно импульсным контактам номеронабирателя, обеспечивает цепь удержания электромагнита кассирования Р2 при попытках нарушить ее принудительным размыканием указанных контактов. В таком состоянии разговор может состояться только' при замыкании монетного контакта КМ, т. е. после опускания монеты.
При платном разговоре с таксофона после снятия микротелефонной трубки с рычага контактные группы 1—3 и 4—5 РП переключаются и срабатывает блокировочное устройство. По истечении небольшого времени работы блокировочного устройства схема таксофона получает питание и абонент слышит непрерывный зуммер. Абонент набирает номер вызываемого телефона (наличие монеты для набора номера не обязательно).
После набора третьего знака номера и размыкания контактов 9—10 НН цепь набора обеспечивается через диод Д8. При ответе вызываемого абонента происходит переполюсовка напряжения батареи АТС на проводах абонентской линии. При этом, диод Д8 запирается напряжением обратной полярности и срабатывает электромагнит кассирования Р2. Это состояние схемы является нерабочим, поскольку микрофон и телефон зашунтированы контактами электромагнита Р2. Для приведения схемы в рабочее (разговорное) состояние необходимо наличие монеты, которая, пройдя в монетный канал, вызовет замыкание монетного контакта КМ, в результате чего микрофон получит питание. По окончании разговора и подвески микротелефонной трубки на рычаг монета направляется в копилку, а схема приводится в исходное состояние.
Бесплатное соединение со спецслужбами происходит аналогично до момента ответа вызываемого абонента. При этом цепь замыкается через контакты 2—3 Р2 и 9—10 НН на все время набора номера, диод Д8 в наборе номера не действует. После ответа абонента полярность на линейных зажимах изменяется и создается разговорное состояние схемы.
При двусторонней связи таксофону присваивается абонентский номер. Перемычка между клеммами 3—4 Зв снимается, и к ним подключается выносной поляризованный звонок. При поступлении сигнала вызова схема таксофона подключается к линии после снятия микротелефонной трубки и срабатывания электромагнитного блокировочного устройства. Питание микрофона обеспечивается по той же цепи, что и в случае бесплатного соединения.
Рис. 4.6. Номеронабиратель таксофона АМТ-69:
а — вид с внутренней стороны, б — схема включения контактных групп: 4 — фиксатор; 2 — храповое колесо; 3 — блокировочная группа контактных пру*
жни
Отсек копилки образован стальной перегородкой, приваренной к стенкам нижней части корпуса. Доступ в отсек копилки возможен только через дверцу с правой стороны корпуса после отпирания замка.
Штепсельный разъем (ШР) съемного блока обеспечивает соединение размещенной на этом блоке электрической схемы с клеммной колодкой, укрепленной на передней стенке отсека копилки. На колодке смонтированы клеммы для подключения шнуров микротелефонной трубки и номеронабирателя, проводов линии, звонка и сигнализации, г—। а также клеммы перемычки П1-П2-ПЗ.
Ни 1 2 54 5"
Рис. 4.7. Электромонтажная схема корпуса таксофона АМТ-69
Номеронабиратель имеет блокировочное устройство (рис. 4.6), укреплен с внутренней стороны крышки корпуса тремя винтами. В таксофонах, включенных в АТС, не создающих переполюсовки при бесплатных соединениях со спецслужбами (01, 02, 03 и др.), используется номеронабиратель без блокировочного устройства (контакта).
Микротелефонная трубка—пластмассовая с шнуром типа ШТ-4 и капсюлями МК-16У и ТК-67У.
На рис. 4.7 представлена электромонтажная схема основания таксофона АМТ-69, а в табл. 4.1 приведен порядок соединений в схеме.
Таблица 4.1. Порядок соединений электромонтажной схемы основания таксофона
Номер цепи Соединения Номер цепи Соединения
1 Кн/1—П1/4 8 ШР/А1—П1/8
2 Кн/2—Р2П1/6 9 ШР/А2—П1/9—П1/20
3 ШР/Б1— П1/7 10 ШР/АЗ—П1/1— П1/12
4 ШР/Б2—П1/19 11 ШР/А4—П1/2—П1/13
5 ШР/БЗ—П1/3—П1/5—Ш/17 12 ШР/А5—П1/14
6 7 ШР/Б4—П1/16 П1/18 ШР/Б5—П1/15 13 ШР/А6—П1/11—П1/10 .
В таксофоне использованы детали: диоды выпрямительные Д9Ж, Д226Д и Д9Б; резисторы МЛТ-0,5 сопротивлением 200 Ом (ДЗ) ... ... 150 кОм (R1); конденсаторы МБГО-2 емкостью 4 мкФ (С1) и МБМ емкостью 0,25 и 1,0 мкФ (С2 и СЗ); трансформатор типа ТТ-1; реле РП-7 и РКП; контакт магнитоуправляемый КЭМ-6А.
4.2. УСТАНОВКА ТАКСОФОНОВ
Каждому таксофону присваивается при установке на линии станционный номер, указываемый в табличке-указателе. В металлических и деревянных кабинах павильонного типа таксофоны крепятся болтами, а при установке на стенах зданий — с применением деревянных панелей. Установочные размеры таксофонов приведены на рис. 4.1.
Крепление корпуса производится при открытой крышке и снятом съемном блоке. Положение таксофона должно быть строго вертикальным для обеспечения нормальной работы монетного механизма. Провода абонентской линии, тревожной сигнализации и выносного звонка (при его наличии) вводятся через отверстия в задней стенке таксофона. Провод абонентской линии включается в клеммы Л1 и Л2 со строгим соблюдением полярности: «-|-» к клемме Л1 и «—» к клемме Л2. Провод тревожной сигнализации подключают к клеммам 1 и 2 колодки. Для нормальной работы тревожной сигнализации необходимо, чтобы контакты отрыва корпуса от стены Кн были замкнуты. При включении таксофона в АТС с двусторонним отбоем перемычка П на клеммной колодке ставится в положение П2-ПЗ, а в АТС с односторонним отбоем—в положение П2-П1.
После включения таксофона съемный блок устанавливают в корпус и проверяют:
правильность включения провода абонентской линии. Для этого снимают микротелефонную трубку и набирают три-четыре цифры номера (исключающие вызов специальных служб) с тем, чтобы разомкнулись блокировочные контакты номеронабирателя. При правильной полярности включения проводов электромагнит кассирования не должен сработать. При его срабатывании необходимо взаимно поменять местами провода линии;
действие электромагнитного блокировочного устройства. С этой целью одной рукой удерживают рычаг, а другой — снимают и прижимают к уху микротелефонную трубку. Затем рычаг отпускают. Между моментом отпускания рычага и появлением сигнала ответа АТС должна быть заметная на слух пауза длительностью около 1 с. Отсутст-
а б л и u a 4.2. Технические нормы регулировки узлов и механизмов таксофона АМТ-69
Контролируемы 3 параметр Норма Метод измерения параметра, положение деталей и способ регулирования
Контактное давление пружин переключателей и электромагнита кассирования Давление пружины заслонки монетного канала Давление пружин монетопроводов монетного механизма Давление на рычаг микротелефонной трубки Срабатывание монетного контакта 0,29...0,58 Н (30.. .60 гс) 0,19...0,39 Н (20... 40 гс) 1,18... 1,47 Н (120... 150 гс) 6,37 Н (650 гс) Монетный контакт должен срабатывать при воздействии на узел весов жетона массой 1,7 г и не срабатывать при жетоне массой 1,3 г Определяется граммо-метром в месте расположения контактов в момент их размыкания Определяется граммо-метром в месте воздействия якоря электромагнита кассирования на заслонку в момент падения монеты в монетный канал. Регулируется натяжением пружины заслонки Определяется граммо-метром в нижней части монетопроводов в момент открывания их обоих при вертикальном положении монетного механизма. Должны обеспечиваться переключение контактов рычажного переключателя и плотное прилегание монетопроводов к основанию механизма. Регулируется подгибанием пружины Контролируется по срабатыванию механизмов таксофона при медленном снятии и подвеске микротелефонной трубки на рычаг. Рычаг не должен останавливаться или задерживаться в промежуточных положениях. Регулируется натяжением пружины рычага Проверяется принудительным кассированием контрольных жетонов массой 1,7 и 1.3 г по срабатыванию и несрабатыванию геркона. Регулируется перемещением регулировочного винта коромысла весов
Окончание табл. 4.2
Контролируемый параметр Норма Метод измерения параметра, положение деталей н способ регулирования
Расстояние между разомкнутыми контактами пружин переключателей и эле тромаг-нита кассирования Расстояние между якорем и сердечником электромагнита кассирования 0,3.. .0,5 мм 1,2... 1,5 мм Контролируется щупом. Контакты 4—5 рычажного переключателя должны замыкаться раньше, чем переключатся его контакты 1— 2—3 Контрулируется щупом. Регулируется подгибанием якоря
вие паузы свидетельствует о неисправности блокировочного устройства. В этом случае необходимо проверить состояние контактов 4—5 РП и надежность контактов в месте разъема блокировочного реле Р1;
работу таксофона при платном соединении. Для этого без монеты набирают номер телефона стола контроля таксофонов (СКТ) или бюро ремонта (БР) и по щелчку срабатывания электромагнита кассирования фиксируют ответ абонента. Разговор при этом не должен состояться. В разговорное состояние таксофон приводится при последовательном опускании в него двух монет достоинством 1 коп. Опускание первой монеты не должно создавать разговорного состояния, а второй монеты — обеспечивать разговор. Для таксофонов с тарифами 5 и 15 коп. используются монеты соответствующего достоинства. Непрохождение разговора свидетельствует о нарушении работы механизма. По окончании разговора микротелефонную трубку подвешивают на рычаг и проверяют кассирование монеты и наличие отбоя АТС;
работу таксофона при бесплатном соединении. Набирают номер телефона любой специальной службы, устанавливают соединение и оценивают качество прохождения разговора;
работу таксофона двустороннего действия. Проверяют поступление вызова (работу звонка), установление соединения и прохождение разговора;
работу тревожной сигнализации (при ее наличии) проверяют по наличию звукового или оптического сигнала при размыкании цепи сигнализации контактами кнопки Кн на задней стенке таксофона.
Качественная работа таксофонов в нормальных условиях обеспечивается правильностью регулировки их механизмов. Нормы регулировки приведены в табл. 4.2.
Особое значение имеет смазка трущихся частей таксофонов, которая производится морозостойким приборным маслом МБП ГОСТ 1805—-76 (густая смазка) и морозостойким часовым маслом МН-60 ГОСТ 8781—71 (жидкая смазка).
Площадка передаточного устройства к толкателю наружного мо-нетопровода монетного механизма, подшипник, регулятор, валик и барабан номеронабирателя смазываются маслом МБП. Оси рычага микротелефонной трубки, толкателя сброса контактов блокировочного устройства номеронабирателя и монетопроводов монетного механизма смазываются маслом МН-60.
Таблица 4.3. Перечень неисправностей в таксофонах АМТ-69 и способы их устранения
Характер неисправности Вероятная причина Способ устранения
Таксофон не рабо- Повреждение линей- Проверить состояние
тает (нет сигнала от- ных проводов проводки и устранить
вета станции, не прослушивается продува- Повреждение в кон- повреждение Устранить поврежде-
ние собственного мик- тактных группах рыча- ние, отрегулировать кон-
рофоиа) жного переключателя тактную группу
При снятии микро- Нарушен контакт в штепсельном разъеме реле Р1 Обрыв микротелефонного шнура Обрыв проводов, подключенных к контактам 4—5/6—7 НН Обрыв в обмотках трансформатора Неправильная по- Восстановить контакт повторным включением реле Р1 Заменить шнур или трубку со шнуром Заменить номеронабиратель Заменить трансформатор или блок электрической схемы Поменять местами ли-
телефонной трубки лярность подключения нейные провода
кассируется монета Набор номера проис- линейных проводов Безотбойное состояние приборов АТС Неисправен номеро- Устранить безотбой-ность Заменить номерона-
ходит с ошибкой избиратель биратель
Пальцевый диск ио- Наличие трения ме- Устранить трение
меронабирателя останавливается во время обратного хода жду пальцевым диском и упором Нарушение нормаль- Заменить номеронаби-
Отсутствует прием ной работы червячной передачи Поврежден телефон- ратель Заменить капсюль
входящего разговора Недостаточный уро- ный капсюль Не размыкаются контакты 4—5 электромагнита кассирования Р2 Неисправен телефон- Отрегулировать контакты Заменить телефонный
вень приема (плохая ный капсюль капсюль
слышимость принимав•• Неисправен транс- Заменить трансформа-
мой речи) форматор тор или блок электриче-
Отсутствует переда- Нет контакта пру- ской схемы Восстановить контакт
ча разговора в линию жин с микрофонным капсюлем Оборвана микрофонная жила в шнуре микрофонной трубки Не размыкаются контакты 1—2 реле электромагнита кассирования Р2 Заменить шнур или трубку со шнуром Отрегулировать контакты
Продолжение табл. 4.3
Характер неисправности Вероятная причина Способ устранения
Недостаточный уровень передачи (плохая слышимость передаваемой речи на другом конце линии) Неисправен микрофонный капсюль Заменить капсюль
Во время набора номера в телефоне громко прослушиваются щелчки Неисправен номеронабиратель Неправильно подключен номеронабиратель Заменить номеронабиратель Проверить и исправить включение
Возможен разговор без оплаты посредством сброса блокировочного устройства номеронабирателя Неисправно реле блокировочного устройства Р1 Отсутствует контакт в штепсельном разъеме реле Р1 Отрегулировать или заменить реле Восстановить контакт в штепсельном разъеме
После ответа вызываемого абонента монета кассируется, однако разговорное состояние не устанавливается Нарушено правильное положение постоянного магнита узла весов Нарушена регулировка узла весов Повышенное трение в осях коромысла узла весов Отрегулировать положение магнита так, чтобы обеспечивалось надежное срабатывание монетного контакта в рабочем состоянии узла весов Отрегулировать узел весов Устранить причину повышенного трения
Возможен разговор при оплате соединения суррогатами монет (алюминиевые диски, шайбы) Неисправно блокировочное устройство номеронабирателя (контакты 9—10 НН) Засор в монетном канале Отрегулировать контакты НН 9—10 или заменить номеронабиратель Устранить зазор
Монета не проходит в монетный канал Нарушено положение заслонки монетного канала, деформирована плоская пружина заслонки, недостаточный ход якоря электромагнита кассирования Устранить неисправность, отрегулировать положение заслонки регулировочным винтом
Монета при нажатии на нее проходит в монетный канал, не удерживаясь заслонкой Нарушена регулировка положения заслонки монетного канала Отрегулировать по- ложение заслонки регулировочным винтом
Окончание табл. 4.3
Характер неисправности Вероятная причина Способ устранения
Монета после касси- Неустранимая на Заменить съемный
рования проходит в копилку, не задерживаясь на коромысле месте неисправность узла весов или монетного механизма блок
узла весов Наружный монетопровод прилегает к основанию монетного механизма с зазором Установить причину неплотного прилегания монетопровода н устранить повреждение или заменить съемный блок
При проверке с АТС Обрыв в звонковой Проверить наличие пе-
фиксируется обрыв цепи таксофона ремычкн между клеммами 3—4 клеммной колодки и ее состояние. Проверить состояние контактов 2—3 РП и при необходимости отрегулировать их
4.3. ПОВРЕЖДЕНИЯ ТАКСОФОНОВ
Повреждения таксофонов, выявленные электромонтерами, работниками СКТ (БР) и заявленные гражданами, учитываются ежедневно в Ведомости повреждений таксофонов работником СКТ (БР). Ежедневный анализ повреждений и оценку работы таксофонов выполняет электромеханик на основании ведомости учета, докладов участковых электромонтеров и результатов контрольных проверок.
Качество работы таксофонов оценивается по процентному показателю неработающих таксофонов. При количестве неработающих таксофонов до 3% ставится оценка отлично, при 3,1 ... 5% — хорошо, 5,1 ... 9 — удовлетворительно и свыше 9,1— неудовлетворительно.
Перечень характерных и наиболее часто встречающихся или возможных неисправностей в таксофонах, их вероятные причины и методы устранения приведены в табл. 4.3.
4.4. ОГРАНИЧЕНИЕ ВРЕМЕНИ РАЗГОВОРА ПО ТАКСОФОНУ
Устройство ограничения длительности тарифного интервала времени разговора (УОД-3-1) используется в таксофонах АМТ-69 всех модификаций. После установки и подключения УОД-3-1 таксофон переводится в режим автоматического ограничения времени переговоров до 3 мин. Однако разговор может быть продлен на последующие 3 мин, если во время разговора илн после его окончания в монетоприемник будет вложена следующая монета. Количество доплат не ограничивается.
Продолжительность одного тарифного интервала времени установлена 180 с+10%, прн этом через 150 с после начала тарифного интервала разговаривающим посылается предупредительный сигнал (тиккер). Длительность однократного предупредительного сигнала составляет 2,8 с+10% на частоте 1400 Гц+20% с уровнем 20... 35 дБ.
Разговорное состояние таксофона прерывается по истечении тарифного интервала и восстанавливается автоматически без дополнительного набора номера после опускания последующих монет.
Электропитание УОД-3-1 осуществляется от станционной батареи. При необходимости таксофон -может быть переведен в режим работы без контроля длительности разговора путем переключения одного разъема. Устройство УОД-3-1 в этом случае может быть изъято из таксофона для проверки, ремонта и измерения его параметров.
Таксофон с устройством УОД-3-1 может включаться в АТС любого типа без каких-либо переделок и изменений в станционном оборудовании. '
Принципиальная электрическая схема устройства УОД-3-1 представлена на рис. 4.8. В состав комплектующих деталей входят: десять резисторов типа МЛТ-0,125 сопротивлением 3 кОм ... 2,2 МОм (R1, R11) и один типа СП5-14-4.7 кОм (R10); шесть конденсаторов
типа К73-17 (С1, ..., С6); два диода Д223Б (VD1 и VD2); пять транзисторов типов КТ3102Б и КП302БМ (Т1, ..., Т5); пять микросхем типов К561ЛА7, К561ЛА9, К561ЛЕ5, К561ТМ2 и К561ИЕ10 (Д1, ... ..., Д5); реле типа РП7 (КР1) и вилка МРП8-1 (XI).
Устройство смонтировано на печатной плате с кронштейном, прн помощи которого оно закрепляется под винтами клеммной колодки таксофона.
ри использовании УОД-3-1 в схему таксофона вносятся следующие изменения:
геркон КМ отключается от обмоткн реле Р2 перерезкой печатных проводников, и вместо него параллельно обмотке РУ подключаются контакты реле КР1 устройства;
в цепь питания таксофона последовательно после контакта РП1 рычажного переключателя включается резистор 1R6, расположенный на печатной плате УОД 3-1;
на эту плату подается провод от клеммы Л2 таксофона.
Все переделки электрической схемы выполнены изменением монтажа в штатной плате таксофона АМТ-69 в стационарных условиях (на заводе). Устройство УОД-3-1 с помощью разъема XI и жгута соединяется с клеммной колодкой и печатной платой таксофона. Конструкция н внешний вид таксофона при этом не изменяются, но в таксофоне разгибается полка в нижней части монетопровода.
При необходимости работы таксофона без устройства УОД-3-1 в розетку жгута устанавливается заглушка, которая восстанавливает штатную схему таксофона. При этом полка нижней части монетопровода возвращается в прежнее положение. Изменения в схеме таксофона показаны на рис. 4.9.
Для включения УОД-3-1 необходимо произвести доработку таксофона на месте. С этой целью снимают блок электрической схемы таксофона и печатную плату и передают печатные проводники с подпайкой проводов жгута устройства УОД-3-1 в соответствии с рис. 4.10. Проводник, соединяющий цепь «контакт РП1 рычажного переключателя— контакт я реле Р1», упраздняют. Проводник 8 жгута устройства подпаивают к контакту, а проводник 7 подпаивают к контакту я реле Р1. Проводники жгута 5, 2 и 6 присоединяют к клеммам 3, Ч и Л 2 колодки.
До переполюсовки УОД-3-1 отключено от линейного напряжения обратно-смещенным диодом VD2 и не влияет на работу таксофона. После переполюсовки линейное напряжение через диод VD2 поступает на стабилизатор, от которого элементы УОД-3-1 получают пи-
Рис. 4.9, Принципиальная электрическая схема изменений в таксофоне АМТ-С9 при установке УОД-3-1
3,4,7, 8
Рис. 4.10. Присоединение проводов жгута устройства УОД-3-1
тание. В таксофоне срабатывает реле Р2, монета проходит в монетный канал и замыкает на короткое время монетный контакт КМ. Поскольку полка монетопровода разогнута, монета попадает в копилку. Прн кратковременном замыкании монетного контакта КМ вырабатывается сигнал запуска датчика временных интервалов. После получения сигнала запуска контакты дополнительного реле разговорного состояния КР1 устройства УОД-3-1 не замыкаются и схема таксофона удерживается в разговорном состоянии в течение 3 мид или до момента опускания на рычаг микротелефонной трубки одним из разговаривающих.
Через 2,5 мин датчик временнйх интервалов на 3 с включает низкочастотный мультивибратор. При этом в цепи питания таксофона появляются составляющие звуковых частот и разговаривающие слышат тиккер, предупреждающий о необходимости установки новой монеты в монетоприемник. По истечении 3 мин транзистор VT1 в УОД-3-1 закрывается, контакты реле КР1 размыкаются и реле Р2 таксофона срабатывает. При этом открывается монетный канал. Если монета имеется в монетоприемнике, она попадает в монетный канал, замыкает кратковременно КМ, обеспечивая выработку нового сигнала запуска датчика временных интервалов, н цикл повторяется. Если монета не была вложена в монетоприемник в период трехминутного цикла, но оба разговаривающих не подвесили микротелефонных трубок на рычаг, монету можно опустить в монетоприемник н разговор состоится. При подвеске микротелефонной трубки на рычаг таксофона любым из разговаривающих разговор пресекается и его возобновление возможно только после повторного набора номера.
4.5. ТРЕВОЖНАЯ СИГНАЛИЗАЦИЯ
Устройство тревожной сигнализации (рис. 4.11) предназначено для оповещения об умышленном или случайном повреждении таксе-
Рис. 4.Ц. Тревожная сигнализация для таксофонов: а — схема; б — общий вид:
/ — предохранитель; 2 — трансформатор; 3 — реле РПН
фона путем подачи акустического сигнала (звонка). Комплект оборудования тревожной сигнализации состоит из специального устройства настенного типа и электрического звонка. Действие тревожной сигнализации основано на обрыве сигнальной цепи, вследствие чего срабатывает сигнальное реле СР, замыкающее своими контактами цепь звонка Зв. Звонок будет звонить до устранения обрыва сигнальной цепи.
Конструктивно комплект сигнализации состоит из основания и крышки. Основание представляет собой стальную плиту с отогнутыми вниз бортиками и резьбовыми отверстиями для крепления деталей и прорезью для ввода проводов. На нем размещены трансформатор, реле, диоды, рёзистор, предохранитель и клеммные платы. Крышка
выполнена из стали, имеет вырезы для проводов, вводимых в основание и запорное приспособление.
Габаритные размеры комплекта сигнализации: длина — 210, ширина — 155 н высота — 100 мм. Масса 3,2 кг.
5
СТОЛБОВЫЕ ЛИНИИ СВЯЗИ
5.1. ТИПЫ СТОЛБОВЫХ ЛИНИИ ГТС, КОНСТРУКЦИЯ ОПОР И ПРИСТАВОК
На линиях ГТС в зависимости от метеорологических условий применяют три типа воздушно-столбовых линий связи: облегченный (О), нормальный (Н) и усиленный (У). Длины пролетов для каждого типа линии указаны в табл. 5.1.
Таблица 5.1. Типы столбовых линий и их характеристика
Тип Длина пролета, м Характеристика района по гололедности
о 50 Негололедный или малогололедный со средней толщиной стенки льда на проводах до 5 мм илн изморози до 20 мм включительно
н 50 Гололедный со средней толщиной стенки льда на проводах до 10 мм включительно или'изморози свыше 20 мм
У 40 Гололедный со средней толщиной стенки льда на проводах до 15 мм или изморози более 20 мм
Примечание. В пригородных зонах допускается длина пролетов на линиях типа О — 83,3 м и на линиях типа Н — 62,5 м.
Опоры на линиях ГТС подразделяются на кабельные, промежуточные, угловые и оконечные. Кабельные опоры устанавливают в начале линии и оборудуют кабельным ящиком, кабельной площадкой и др., а оконечные — в конце линии. Промежуточные опоры устанавливают между кабельной и оконечной, а угловые — в местах поворота линии.
По конструкции различают опоры железобетонные и деревянные, которые могут быть цельными, составными, в приставках и укрепленными подпорами или оттяжками.
Железобетонные опоры (рис. 5.1) для ГТС изготовляют длиной 7,5 и 8,5 м двух типов: ПО — прямоугольная облегченная с ненапряженной арматурой и ПОН — прямоугольная облегченная с предварительно напряженной стержневой арматурой. Кроме того, ранее применялись железобетонные опоры типов ПКН (прямоугольная пирамидальная напряженная с предварительно напряженной арматурой), ГО (гантель облегченная), ПК (прямоугольная с ненапряженной арматурой) н круглые (центрифугированные). Данные железобетонных опор приведены в табл. 5.2.
О о
2-2
50
^Для М=17,2кН-М
2~2
Для М~27-00,7кН-м
Рис. 5.1. Железобетонная опора
сердцевинных трещин
Выбор длины и расчетного момента опор типа ПО с учетом расположения проводов на траверсах при габарите линии 4,5 м производится по табл. 5.3.
Деревянные опоры изготовляют Длиной 7,5 ... 13 м из, сосны, ели, лиственницы и кедра. Бревна, отобранные для опор, не должны иметь кривизны, сердцевинных трещин (внутренних трещин, не доходящих до наружных годовых колец), морозобоин (трещин по радиусам с расширением к поверхности бревна) н поражений грибком (красная гниль, синева и червоточина). Данные столбов для лнинй связи приведены в табл. 5.4—5.7.
Для удлинения опор всех типов, а также увеличения срока службы и укрепления деревянных опор применяют железобетонные приставки (рис. 5.2) типов ПР —приставка прямоугольная — и ПТ — приставка трапецеидальная. Данные железобетонных приставок приведены в табл. 5.8.
Таблица 5.2. Данные железобетонных опор
Тип опоры Расчетный изгибающий момент кН-м (тс-м) Длина, м Поперечное сеченне, мм Масса, кг
ПО-1,75 и ПОН-1,75 17,2 (1,75) 7,5 240X140 390
ПО-2,75 и ПОН-2,75 27,0 (2,75) 7,5 240X140 455
ПО-4,4 и ПОН-4,4 43,1 (4,4) 7,5 30ЭХ180 725
ПО-4,4 и ПОН-4,4 43,1 (4,4) 8,5 300X180 810
ПО-6,8 и ПОН-6,8 66,7 (6,8) 8,5 300X180 810
Таблица 5.3. Длина опоры и расчетный момент
Длина пролета, м Тип линии Длина опоры, м/расчетный момент, кН-м, при числе проводов
8 12 16 24
50,0 У 7,5/17,2 7,5/27,0 7,5/43,1 8,5/66,7
62,5 н 7,5/17,2 8,5/43,1 8,5/43,1 8,5/66,7
83,3 о 7,5/17,2 8,5/43,1 8,5/43,1 —
Таблица 5.4. Основные размеры бревен для опор ГТС
Порода дерева Толщина (Диаметр) в верхнем отрубе, см, при длине бревна, м
7,5 8 ,5 и 9,5 11 и 13
Лиственница 13. . .18 15 ... 18 18. . .21
Сосна, ель, кедр 14 . . .20 16 ... 20 20 . . .23
Примечания: I. Для оконечных и угловых опор следует применять бревна с наибольшим диаметром.
2. На линиях типа У допускается применение опор увеличенного диаметра, но не более чем на 2 см.
3. В отдельных случаях допускается применение деревянных столбов длиной 6,5 м, устанавливаемых в железобетонных приставках.
Таблица 5.5. Объем одного бревна
Средний диаметр бревна в верхнем торце, см Объем бревна, м3, при его длине, м
7.5 8,5 9,5 11 13
14 0,164 0,195 0,23 , ,
15 0,185 0,220 0,25 —.
16 0,200 0,240 0,28 * 1 —
17 0,230 0,270 0,31 -—.
18 0,25 0,30 0,35 0,44 0,55
19 0,28 0,33 0,38 0,48 0,59
20 0,30 0,36 0,42 0,52 0,65
21 0,33 0,40 0,46 0,57 0,71
22 0,37 0,43 0,50 0,62 0,77
23 0,40 0,47 0,54 0,67 0,83
Таблица 5.6. Масса соснового полусухого бревна
Средний диаметр бревна в верхнем торце, см Масса бревна, кг, при его длине, м
7,5 8.5 9,5 11 13
14 91 108 127 — —
15 102 121 138 —— .—,
16 ПО 132 154 —. .—,
17 127 149 171 — —•
18 138 165 193 242 303
19 154 182 209 264 325
20 165 198 231 286 358
21 182 220 253 314 391
22 204 237 275 341 424
23 220 259 297 369 457
Таблица 5.7. Объемная масса полусухих бревен из различных пород
Порода дерева Объемная масса, кг/м3 Коэффициент для перевода массы сосновых бревен в массу бревен из Деревьев других пород
Сосна 550 1,о
Лиственница 770 1,27
Ель 500 0,91
Пихта 500 0,91
Кедр 500 0,91
Примечание. Для определения массы бревен нз других пород деревьев или сосны с иной объемной массой нужно массу бревен, приведенную в табл. 5.6. изменить пропорционально их объемной массе по табл. 5.7.
На линиях типов О и Н устанавливают одинарные приставки; на линиях типа У, а также для угловых, оконечных и кабельных опор — двойные. Основания железобетонных опор и приставок покрывают двумя слоями битумной мастики на всю глубину закопки плюс 100 ... 150 мм, Выбор типа н числа приставок для укрепления опор в зависимости от числа подвешиваемых проводов производят по табл. 5.9.
Деревянные приставки изготовляют из тех же пород деревьев, что и опоры. Данные деревянных приставок приведены в табл. 5.10.
Диаметр одинарной приставки из дерева должен быть равен диаметру укрепляемой опоры у поверхности земли, а диаметр двойной приставки — диаметру опоры в вершине.
На линиях, оснащенных не более чем шестью крюками или тремя траверсами, используют опоры длиной 7,5 м. В остальных случаях длина опор должна быть не менее 8,5 м. При пересечении желез-
Рис. 5.2. Приставки:
а — железобетонная типа ПР; б — железобетонная типа TH; ная типа ПТ, г — деревянная
s)
в — железобетон-
ных, шоссейных или грунтовых дорог и других опоры длиной 9,5; 11 или 13 м, удлиняя их при ставками.
преград используют необходимости при-
Таблица 5.8. Данные железобетонных приставок
Тип Приста и Расчетный изгибающий момент двойных железобетонных приставок с вкладышем, кН-м (тс-м) Размеры поперечного сечения, мм Масса, кг
перпендикулярно к оси направления линии вдоль оси направления линии
ПР-0,6-2,8 17,2(1,75) 10,1(1,0) 170X140 169
ПР-0,6-3,0 17,2(1,75) 10,1(1,0) 170X140 179
ПР-0,8-3,0 27,0(2,75) 11,4(1,14) 170X140 179
ПР-0,8-3,2 27,0(2,75) 11,4(1,14) 170X140 190
ПР-1,2-3,0 43,1(4,40) 12,1(1,22) 200X140 209
ПР-1,2-3,2 43,1(4,40) 12,1(1,22) 200X140 224
ПР-2,0-3,2 66,7(6,80) 20,0(2,0) 200X140 224
ПР-2,0-3,5 66,7(6,80) 20,0(2,0) 200X140 245
ПТ-0,6-3,0 18,6(1,90) 10,1(1,0) 100X140X170 152
ПТ-0,8-3,25 27,0(2,72) 12,7(1,3} 100X140X170 165
ПТ-1,2-3,25 43,1(4,40) 18,6(1,9) 100X180X220 250
ПТ-1,7-3,25 59,8(6,10) 23,5(2,4) 100X180X220 250
ПТ-2,2-3,25 86,3(8,80) 27,4(2,8) 100X180X220 250
Примечание. Первое число в обозначении приставки означает величину нормируемого расчетного изгибающего момента, а второе—длину приставки в метрах.
Таблица 5.9. Выбор типа и числа приставок для укрепления опор
И О 3 р. . 2 и С сз О Е- Тип и число приставок для линии
Число провод Длина с прис кой, м О Н У
8 7,5 2ПР-0.6 или ПТ-1,2 ПР-1.2 или ПТ-1,2 ПР-1,2 или ПТ-1,2
4 8.5 2ПР-0.6 . ПТ-1,7 2ПР-0.6 . ПТ-1,7 2ПР-0.6 . ПТ-2,2
6 8.5 2ПР-0.6 . ПТ-1,7 2ПР-0,6 » ПТ-1,7 2ПР-0.6 » ПТ-1,7
8 8,5 2ПР-0.6 . ПТ-1,7 2ПР-0.6 . ПТ-1,7 2ПР-0.8 . ПТ-2,2
10 8,5 2ПР-0.6 . ПТ-1,7 2ПР-0.8 » ПТ-1,7 2ПР-1.2 . 2ПТ-1.2
12 8,5 2ПР-0.6 . ПТ-1,7 2ПР-0.6 „ ПТ-1,7 2ПР-0.8 ,, 2ПТ-1.2
16 8,5 ПР-2,0 . ПТ-2,2 2ПР-0.8 . ПТ-2,2 2ПР-О.8 , 2ПТ-0.8
20 8,5 2ПР-0.8 . 2ПТ-0.8 2ПР-0.8 . 2ПТ-0.8 2ПР-1.2 , 2ПТ-1.2
23 8,5 2ПР-1.2 . 2ПТ-1.2 2ПР-1.2 . 2ПТ-',2 2ПР-1.2 , 2ПТ-1.2
Примечания: 1. Цифра „2“, стоящая перед типом приставки, указывает на число приставок.
2. При выборе типа и числа устанавливаемых приставок следует учитывать возможность увеличения числа подвешенных проводов.
Таблица 5.10. Размеры деревянных приставок
Число проводов Длина опоры, м Длина приставки, м
2. .24 7,5...8,5 11 3,25 3,5
26. .32 7,5 8,5...И 3,25 3,5
34. .40 8,5...11 3,5
5.2. ПРОВОДА И АРМАТУРА
На линиях ГТС подвешивают провода из биметаллической или стальной проволоки, а при пересечении с линиями электропередачи — изолированный провод типа ПСБА (провод связи биметаллический атмосферостойкий). Для крепления (вязки) проводов на изоляторах используют отрезки медной или стальной проволоки, диаметр которой зависит от диаметра линейных проводов. Данные проводов и вязоч-ной проволоки приведены в табл. 5.11—5,15.
Воздушные провода соединяют с клеммами кабельных ящиков двухжильным проводом марки ЛТВ-В или ЛТР-В с поливинилхлоридной изоляцией или в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом, с резиновой изоляцией жил (витой). Для организации временных связей используется провод типа ПТФ-7 (провод из семи проволок) с резиновой изоляцией жил и оплеткой из хлопчатобумажной пряжи, пропитанной противогнилост-
Таблипа 5.11. Диаметр линейных проводов
Материал провода Диаметр провода, мм, для линии типа
о н У
Биметалл 1,2 1,6 2,0
Сталь 1,5 1,5 2,0
ПСБАП (В) 1,6 1,6 1,6
Примечание. На линиях удаленных абонентов применяют стальную проволоку диаметром 3 мм.
Таблица 5.12. Данные вязочной проволоки
Материал Диаметр, мм Назначение
Медь Сталь 1,2 1,5 2,0 Для вязки биметаллических проводов диаметром 1,2; 1,6 и 2,0 мм Для вязки стальных проводов диаметром 1,5 и 2,0 мм То же, 3,0 мм
Таблица 5.13. Характеристика линейной проволоки
Материал Диаметр, мм Относительное удлинение, % Число перегибов на 180°, не менее Минимальная масса мотка,кг Масса 10J0 м, кг
Биметалл 1,2 1,о 17,0 10 9,4
1,6 1,0 12,0 10 14,7
2,0 1,0 10,0 15 25,5
Сталь 1,5 .—. 10,0 10 13,9
2,0 — 8,0 20 24,7
3,0 10 — 25 55,5
Таблица 5.14. Сравнительные данные биметаллической ____________ сталемедной (БСМ) проволоки____________
Марка проволоки Диаметр проволоки, мм Минимальная толщина оболочки покрытия, мм Электрическое сопротивление постоянному току при температуре 20+5 °C, Ом/км
БСМ-1 2 0,10 16,4
БСМ-2 2 0,07 20,0
Таблица 5.15. Кабели и провода для временной гвязл
Марка кабеля или провода МеДные жилы Стальные проволоки Наружный диаметр, мм Масса 1000 м, кг
Число Диаметр Число Диаметр
П-275 1 0,27 6 0,20 2,10 и
П-275 1 0,25 6 0,25 2,15 14
ПТФ-7 з 0,30 4 0,30 3,50 13
ПТГ-19 7 0,25 12 0,25 4,50 25
Примечание. Кабель П-275 поставляется строительными длинами 750 и 600 м а провод ПТф-7—500 и 1000 м.
Рис. 5.4.
крюк и
Рис. 5.3. Фарфоре -ный изолятор
Стальной штырь
Рис. 5.5. Телефонные траверсы: а — восьмиштырная; б — четырсхштырная
ным составом, или кабель типа П-275 (кабель полевой связи) с поливинилхлоридной изоляцией.
Провода крепятся на опорах с помощью телефонных фарфоровых изоляторов типа ТФ (рис. 5.3). Для подвески па опоре небольшого числа проводов применяют стальные крюки типа КН для изоляторов низкого напряжения (рис. 5.4), а при подвеске большого числа проводов — стальные четырех-, или восьмиштырные траверсы с приварен-
Таблица 5.16. Характеристика телефонных фарфоровых изоляторов
Тип изолятора Диаметр линейной проволоки, мм Размеры изолятора, мм Масса, кг Эле кт рическое сопротивление, МОм
высота диаметр
ТФ-12 1,2...2,0 67 49 0,2 20 000
ТФ-16 3,0 86 61 0,35 40 000
ними штырями и подкосами (рис. 5.5). Данные арматуры столбовых линий приведены в табл. 5.16—5.19.
В качестве крепежных деталей используют стальные болты, шурупы с шестигранной головкой, строительные скобы и барочные гвозди (рис. 5.6, табл. 5.20, 5.21), а для ответвления проводов с траверс— отходные планки из стали толщиной 6 мм (рис. 5.7).
Таблица 5.17. Характеристика стальных крюков
Тип крюка Тип изолятора Размеры крюка, мм Масса крюка, кг
длина высота диаметр
КН-12 ТФ-12 130 80 12 0,21
КН-16 ТФ-16 170 НО 16 0,50
Таблица 5.18. Характеристика стальных штырей
Тип штыря Тип изолятора Размеры, мм Масса штыря, кг
длина диаметр
ШТ-12С ТФ-12 100 12 0,102
ШТ-16С ТФ-16 128 16 0,203
Таблица 5.19. Характеристика стальных траверс
Тип траверсы Тип линии Размеры угловой стали, мм Масса траверсы, кг
длина сеченне
Вос ь мишт ырная: ТС-8Н о, н 2000 45X 45X5 8,876
ТС-8У У 2000 50X50X6 11,075
Четырехштырная: TC-4H о, н 10'00 40X40X4 3,780
ТС-4У У 1000 40X40X5 4,330
Рис. 5.6. Крепежные детали:
а — болт; б — шуруп с шестигранной головкой; в — барбочный гвоздь; е скоба строительная; д — шайбы квадратная и круглая
Таблица 5.20. Назначение и размеры стальных болтов
Назначение болта Размеры, мм Масса, кг
диаметр Длина длина нарезки
Для крепления подпор 16 450 100 0,76
16 400 100 0,68
Для крепления тра- 16 320 100 0,52
вере к железобетонной опоре 16 300 100 0,50
Таблица 5.21. Назначение и размеры стальных шайб
Шайба К болтам диаметром, мм Размеры, мм Масса, кг
наружный диаметр (сторона) внутренний диаметр толщина
Круглая 12 28 14 2 0,017
10 22 11 2 0,005
Квадратная 18 40 20 4 0,040
16 40 18 3 0,042
Данные шурупов с шестигранной головкой размером 12X100 мм:
Диаметр стержня, мм.................................12+0,6
Диаметр головки, мм.................................25,4 ±0,8
Размер «под ключ», мм...............................22—0,5
Длина стержня, мм...................................100+2,5
Высота головки, мм..................................8+0,7
Минимальная длина нарезки, мм.......................58
Масса 1000 шурупов, кг . ....................98,8
Рис. 5.7. Отходная плаика:
/ — штырь; 2 — болт; 3 — траверса
5.3. ТРАССА СТОЛБОВЫХ ЛИНИИ СВЯЗИ
Трасса столбовой линии на отдельных участках должна быть прямолинейной и удовлетворять следующим требованиям:
опоры, как правило, должны устанавливаться в пешеходной части улиц;
расстояние от опоры до бровки тротуара или кювета не должно превышать 0,5 м;
установка опор против ворот, калиток, дверей и окон, а также на дне сточных канав и откосах кюветов не допускается;
опоры и их крепления не должны мешать уличному движению пешеходов и транспорта;
провода должны пересекать улицы перпендикулярно их осям, в порядке исключения допускается пересечение под углом не менее 45°;
линия связи по возможности не должна проходить по одной стороне улицы с линией электроосвещения;
опора пересекающего пролета улицы устанавливается в том месте, где впоследствии возможно ответвление проводов.
Разбивку трассы столбовой линии производят с помощью вех, колышков и мерной цепи (рис. 5.8). В начале линии или в точке изменения ее направления устанавливают веху № 1. На выбранном направлении ставят веху № 2 так, чтобы ее было видно оо стороны вехи № 1. Около вехи № 1 забивают колышек, обозначающий место установки первой опоры. От вехи № 1 мерной цепью отмеривают расстояние, равное длине пролета линии. Место размещения второй опоры находят путем установки вехи № 3 в створе с Вехами № 1 и 2. Для этого веху № 3 последовательно перемещают вправо или влево до тех пор, пока она при визировании от вехи № 1 не закроет веху № 2. Место установки второй опоры также отмечают колышком, на котором записывают номер опоры. Аналогично отмечают и места последующих опор. После разбивки половины расстояния между вехами № 1 и 2 перемещают веху № 1 на место предпоследнего колышка, не меняя положения вехи, № 3, а веху № 2 передвигают вперед на расстояние ясной видимости, но пе дальше точки поворота направления линии. Веху № 2 устанавливают в створе вех № 1 и 3. Аналогично определяют и места установки последующих опор.
BexaWf BexaWZ Веко №2.
Колышек №1
Рис. 5.8. Разбивка трассы липин
' При разбивке трассы учитывают установленные наименьшие величины габаритов столбовых линий связи ГТС, м:
Расстояние между нижним проводом одной и верхним проводом другой линий связи в местах пересечений 0,6 Расстояние по вертикали между пересекающимися проводами связи и электрическими силовыми линиями напряжением не более I кВ.............................1,25
Расстояние по горизонтали между проводами линий связи и электросиловыми напряжением до 1 кВ на вводах в здания.............................................1,5
Расстояние между нижним проводом линии связи и головкой рельса при пересечении полотна неэлектрнфици-рованной железной дороги.............................7,5
Расстояние между проводом связи и головкой рельса трамвая или поверхностью дорожного полотна в месте пересечения трамвайной или троллейбусной линии . . 9,0
Расстояние от земли до нижнего провода линии связи при пересечении шоссейных и грунтовых дорог . . 5,5
Расстояние от земли до нижнего провода линии связи, проходящей в черте населенного пункта .... 4,5 Расстояние от наиболее высоких мачт судов, проходящих по водному пути во время наибольшего половодья, до нижнего провода линии связи при пересечении рек и каналов.............................................1,0
Расстояние от ветвей деревьев до проводов линии связи в городах........................................1,25
Расстояние от строений (зданий, будок и т. д.) до опор линии связи..........................................3,5
Расстояние по горизонтали от опор каблированного пролета до ближайшего провода линии электропередачи 10,0 Расстояние по горизонтали от опор столбовой линии до ближайшего рельса при прохождении линии вдоль железнодорожного полотна.............................1'!/8 вы-
соты опоры
Расстояние по горизонтали от места пересечения проводов до ближайшей опоры высоковольтной линии напряжением до 1 кВ, не менее............................2,0
Расстояние между нижним проводом линии связи и стальным канатом, несущим контактный провод электрифицированной (на постоянном токе) железной дороги 2,0 Расстояние между наипизшей точкой провода линии связи и коньком крыши...............................1,5
Данные о подвеске проводов и кабелей на столбовых линиях различных типов, проходящих по населенному пункту (при типовом габарите 4,5 м), приведены в табл. 5.22.
Рис. 5.9. Допустимые повышения мест крепления подвешиваемых проводов
Таблица 5.22. Длина пролетов линии, диаметр и длина опор при подвеске проводов и кабелей на линиях крюкового н траверсного ______________________________профилей_______________________
Число подвешиваемых л* Тип линии
Длина о н У
ПровоДов кабелей общей емкостью До 200X2 опоры, м Длина пролета, м Диаметр опор, см сз Е К о р. Це s Диаметр опор, см Длина пролета, м Диаметр опор, см
Провода подвешены на крюках
10 I — 1 8,5 I 50 1 16 1 50 I 1 17 1 1 40 1 18
6 1—2 1 8,5 | 50 | 16 | 50 | 1 I7 1 1 40 1 18
Провода подвешенные на 4-штырных, траверсах
20 ] — I 8,5 1 50 I 17 I 45 I 1 19 1 1 40 1 21
12 1—2 | 8,5 | 50 1 17 | 45 | 19 | 40 1 21
Провода подвешены на 8~штырных траверсах
40 — 8,5 40 20 — — .—. .—-
16—24 1—2 8,5 45 20 45 21
8—16 1—2 8,5 50 20 45 21 40 22
Примечания’. 1. На линиях, оснащенных не более чем шестью крюкамн или тремя траверсами, можно применять опоры длиной 7,5 м.
2. При пересечении улиц, а также трамвайных, троллейбусных, железнодорожных и других линий длину опор рассчитывают с учетом данных, приведенных в этой таблице.
При переходе линии с опор нормальной высоты на более высокие должен быть обеспечен плавный уклон подвешиваемых проводов с установкой при необходимости промежуточных опор средней высоты
Рис. 5.10. Угломер:
а — в транспортном положении, б — в рабочем положении: 1 — прорезь; 2 — шкала; 3 — шарнирная ось
(рис. 5.9). Разница высоты точек крепления проводов не должна пре-вышать 2 м.
За пределами городских улиц угол поворота трассы столбовой линии не должен быть менее 145°. При необходимости поворота линии под меньшим углом устанавливают дополнительные опоры со стороны внутреннего угла, у каждой из которых угол поворота должен составлять не менее 145°. Угол поворота линии можно определять любым простейшим угломерным инструментом. Один из угломеров показан на рис. 5.10. Пролеты линии, примыкающие к угловым опорам, при угле поворота менее 145° должны быть укорочены вдвое против длины, принятой для данной линии.
5.4. ОСНАСТКА ОПОР
Деревянные опоры оснащаются крюками и траверсами, а железобетонные — обычно траверсами.
При оснастке деревянных опор выполняют следующие работы: очистку бревен от остатков коры .и луба, затеску вершин, разметку ш сверление отверстий, ввертывание крюков или крепление траверс, а также установку кабельных площадок, ступеней, молниеотводов и т. д. Вершины деревянных опор затесывают на два оката под углом 45° с коньком (продольной площадкой) вдоль направления проводов при траверсном и поперек при крюковом профилях линии (рис. 5.11).
Разметку отверстий для крюков делают по шаблону. Глубина отверстий должна быть меньше нарезной части крюка на 10 мм. Крюки ввертывают в опору по оси, перпендикулярной направлению линии. Расстояние первого крюка от вершины с одной стороны опоры 150 мм, а с другой — 325 мм. Остальные крюки размещают на расстоянии 350 мм друг от друга (рис. 5.12). На переходах через дороги и на загруженных линиях допускается сокращение расстояний между крюками до 300 мм Расстояние вертикальной части 'изгиба крюка от опоры на линиях типов О и Н равно 20 мм На линиях типа У и на угловых опорах крюки ввертываются вплотную к опоре. При повороте линии под углом менее 145° на угловых опорах устанавливают для каж-
Рис. Б.11. Затеска верши-ны столба
Рис. Б. 12. Оснастка опоры крюками
Рис. 5.13. Ввертывание крюков:
£2 —на опорах линий типов О н Н; б — и а угловых опорах и линиях типа У; в — на угловых опорах прн угле поворота линии более 145°
дого протода по два крюка с расстоянием между иими 80 мм
Для крепления траверс на деревянной опоре делают затес шириной 60 ... 80 мм и глубиной 15 мм. Первую траверсу размещают на расстоянии 200 мм от вершины столба, а последующие — через 350 мм одна от другой (рис. 5.14). На переходных опорах загруженных линий допускается уменьшение расстояний между траверсами до 300 мм.
Траверсы крепят к деревянной опоре двумя шурупами с шестигранной головкой, а подкосы — одним таким же шурупом. К железобетонной опоре траверсы крепят с помощью стальной планки размером 40Х Х40Х5 мм и двух болтов диаметром 16 мм. Размеры плаиок и болтов указаны в табл. 5.23.
Т аб лица 5.23. Размеры планок и болтов для крепления траверс к железобетонным опорам открытого профиля
Тип опоры Длина, мм
планки болта
ПОН, ПО-1,75 н ПО-2,75 320 260
ПОН, ПО-4,4 380 300
ПОН, ПО-6,8 420 320
Прн удлиненных пролетах и пересечении железнодорожных и трамвайных путей устанавливают двойные траверсы — по одной с каждой стороны опоры.
На кабельных и оконечных опорах траверсы размещают на стороне, противоположной тяжению проводов. На всех остальных опорах
Рис. 5.14. Оснастка опор траверсами: а — деревянных; б — железобетонных:
I — опора; 2— подкосы; 3— траверса, 4 — шуруп с шестигранной головкой; 5 — болт М-16; 6 — планка 40X40X6
Рис. 5.15. Размещение траверс на опорах: а—на прямых участках линии; б— на склонах
траверсы крепят на стороне, обратной креплению их на кабельной опоре. При прохождении трассы линии по склону траверсы располагают со стороны верха склона, а в местах перехода на горизонтальное направление— с противоположных сторон (рис. 5.15).
При повороте линии под углом менее 145° на угловых опорах могут устанавливаться удлиненные траверсы: восьмиштырные длиной 2,8 м и четырехштырные— 1,4 м. Если провода ответвляются с траверс под углом менее 30°, на месте крайнего штыря устанавливают двух-штырную отходную планку из полосовой стали (см. рис. 5.7). Для крепления планки просверливают отверстие на конце траверсы.
Насадку изоляторов производят в количестве, определяемом числом подвешиваемых проводов. Для насадки ’используют просмоленную пеньку, скрученную в пряди (каболку), нарезанную кусками установленной длины. На верхнюю, завершенную часть штыря или крюка накладывают растрепанный конец каболки с таким расчетом, чтобы после насадки изолятора ее концы не свисали из-под изолятора. Затем на крюк (штырь) наматывают длинный конец каболки снизу вверх плотными витками. Толщина слоя каболки должна обеспечивать навертывание изолятора с большим усилием. Оставшийся конец каболки также растрепывают и наматывают па верхнюю часть крюка (штыря). Изолятор навинчивают, вращая его по часовой стрелке и одновременно надавливая сверху вниз. Желобок в головке изолятора должен размещаться по направлению провода (рис. 5.16).
Вместо каболки можно использовать полиэтиленовые колпачки, насаживаемые на завершенную часть крюка (штыря).
Очистку бревен, затеску вершин, стесывание площадки для траверс, сверление отверстий и т. п. целесообразно производить на выделенной площадке, а ввертывание крюков, крепление траверс и насадку изоляторов — на линии. При этом должны использоваться средства малой механизации и электроинструменты (механические пилы, электрорубанки, сверлилки, гайковерты, электроточило и т. п.).
Рис. 5.16. Насадка изоляторов с помощью каболки (а) и полиэтиленового колпачка (б)
5.5. ЯМЫ для ОПОР СТОЛБОВЫХ ЛИНИЙ
По физико-механическим свойствам, определяющим способы и средства разработки, грунты делятся на 16 групп. Классификация грунтов, наиболее часто встречающихся при строительстве линейных сооружений ГТС приведена в табл. 5.24.
Ранее, в зависимости от трудности разработки грунты делились на 11 категорий, из которых -наиболее распространенными при строительстве сооружений связи являлись грунты I—IV категорий.
Для рытья ям применяют бурильно-крановые машины, отбойные молотки, бурофрезы и лопаты. Бурильно-крановая машина типа БМ позволяет пробурить яму диаметром 0,3 ... 0,8 м и глубиной до 3 м, а бурильно-крановая установка типа БУС — яму диаметром 0,35 м и глубиной до 1,8 м. В мягких грунтах для рытья ям используют бурофрезы, позволяющие пробурить яму диаметром 0,32 или 0,35 м н глубиной до 1,8 м. В скалистых грунтах рытье ям осуществляется отбойными молотками, а в пригороде — с использованием взрывных приспособлений. Ручная разработка грунта допускается при невозможности пли нецелесообразности применения механизмов. В этом случае используют штыковые лопаты, карки, ломы, клинья и кувалды. Ямы роют в местах, отмеченных колышками при разби-вке трассы.
Формы ям и их расположение на трассе показаны на рис. 5.17 и 5.18. При механизированной разработке грунта ямы отрываются цилиндрической формы, а при ручной — устраиваются ступени. Для подпор основание ямы отрывают по длине лежня с выемкой в середине для пропуска подпоры. Аналогично роются ямы н для оттяжек.
Глубина закопки опор, подпор и отбойных тумб в зависимости от заданных условий указана в табл. 5.25 и 5.26. Размеры ям для опор, подпор и отбойных тумб при ручной разработке грунта (см. рис. 5.17) указаны в табл. 5.27.
При рытье ям вручную их продольные оси должны совпадать с направлением линии и устройством ступеней поочередно в разные стороны. В ямах для кабельных и оконечных опор ступени должны быть сделаны со стороны, противоположной линии. Ямы для опор, смежных с кабельными, отрывают ступенями в сторону кабельных опор, а смежных с оконечными опорами — в сторону оконечных опор. В ямах для угловых опор ступени устраивают в сторону, противоположную равнодействующей тяге проводов. Ямы опор, смежных с угловой, отрываются ступенями В сторону угловой опоры.
Таблица 5.24. Классификация грунтов
Труп-па / Характеристика грунта и пород ! Средняя объемная масса, кг/м3
1 Песок естественной влажности с примесью до 20% гравия и гальки Супесок Торф Лёсс естественной влажности рыхлый Суглинок мягкий лессовидный Грунт растительного слоя без корней Шлак котельный рыхлый Галька (гравий) мелкий размером до 20 мм 600...1900
и Глина мягкая, тяжелая, жирная, насыпная и слежавшаяся с прнмссью гоавия, гальки, щебня (кроме твердой, карбонной, кембрийской) Грунт растительного слоя с корнями, с примесью строительного мусора, щебня и гравия Лёсс влажный и сухой с примесью гравия и гальки Песок естественной влажности с примесью гравия и гальки до 40% объема, а также сухой барханный и дюнный Суглинок слежавшийся с примесью до 10% объ-ма гравия и гальки Чернозем и каштановый грунт Шлак слежавшийся и метал тур гиче скин Гравий средний размером до 40 мм 1000...1900
III Лёсс плотный Суглинок слежавшийся с примесью булыг Строительный мусор Гравий мелкий, средний и крупный размером до 150 мм н с примесью булыг массой до 10 кг 1800...1950
IV Глина твердая, карбонная, кембрийская Дресва Гипс Лёсс отвердевший Морена с содержанием до 30% объема валунов массой до 50 кг Шлак металлургический, невыветрившийся 1500...2100
V Боксит Известняк мягкий, пористый, выветрившийся Сильно выветрившиеся, крупнозернистые граниты, гнейсы, диориты, габбро и др. Песчаник выветрившийся Туф 1100...2600
Окончание табл. 5.24
Труп- па Характеристика грунта и пород Средняя объемная масса, кг/м8
VI Ангидрид Известняк мергелистый, слабый Сильно выветрившиеся среднезернистые граниты, гнейсы, диориты, габбро и др. Песчаник слабый на известковом цементе и глинистый 2200...2900
VII Доломит Змеевнк Известняк крепкий, плотный Сильно выветрившиеся мелкозернистые граниты, гнейсы, диориты, габбро и др. Песчаник плотный 2500...2700
VIII Известняк крепкий доломитизированный, незатронутый выветриванием, крупнозернистые граниты, гнейсы, диориты, габбро и др. Песчаник кварцевый, кремнистый, очень плотный 2700...2800
IX Известняк плотный окварцованный, не затронутые выветриванием среднезернистые граниты, гнейсы, диориты, габбро и др. 2800...3300
X Не затронутые выветриванием мелкозернистые граниты, гнейсы, диориты, габбро и др. 3000...3300
Рис. 5.17. Форма ям для:
а—одинарной опоры, отрытой бурильно-крановой машиной или бурофрезом; б — то же, отрытой вручную; в — подпоры, отрытой вручную; а — оттяжки, от рытой вручную
Рис. 5.18. Расположение ям угловых, промежуточных, кабельных и оконечных опор
Таблица 5.25. Глубина заколки опор
Число проводов Грунт I—III групп при длине опоры, м Грунт IV трупы прн длине опоры, м
7,5 8,5 и 9,5 11 и 13 7,5...9,5 II и 13
2...12 1,4 1,5 1,6 1,1 1,3
14...24 1,5 1,6 1,7 1,1 1,3
20...40 — 1,8 1,9 1,1 1,3
Таблица 5.26. Глубина закопки подпор и отбойных тумб
Наименование Глубина закопки, м, в грунтах группы
1 II III IV
Подпора 1,0 1,0 0,6 0,5
Отбойная тумба 1,0 1,0 0,8 0,6
Таблица 5.27. Размеры ям, отрываемых ручным способом для опор, подпор и отбойных тумб
Наименование Размеры, м
а б в Я е
Опора без приставки и с приставкой О.з 0,4 0,4 — —
Опора с двумя пристав-ками 0,7 0,5 0,8 — —
Подпора 0,6 0,5 0,7 1,0; 1,25 0,4
Оттяжка —- — — 1,0; 1,2; 1,3 0,4
Отбойная тумба 0,3 0,4 0,4 — —
Примечание. Размер „г“ ре делается типом лежия. эерется равным 2/3 глу бины ямы h, размер ,Д“ ОП-
\ 5.6. КОНСЕРВАЦИЯ ОПОР
Для увеличения срока службы деревянных опор, подпор и приставок их обрабатывают антисептиками (противогнилостными веществами). На ГТС принят бандажный способ консервации опор. Таким способом консервируют столбы из свсжеерубленных деревьев всех применяемых пород, кроме лиственницы, а также осуществляют дополнительную пропитку (допропитку) опор через каждые 3 ... 5 лет.
При консервации бандажным способом комель опоры укладывают на подставку у вырытой ямы и покрывают антисептической пастой. Для предохранения ее от вымывания и разрушения поверх пасты накладывают бандаж из гидроизоляционного материала: толи, руберой-да, полиэтиленовой пленки и т. д. (рис. 5.19). Бандаж размещают так, чтобы его верхняя кромка выступала на 100 мм выше уровня земли. Наложенный бандаж должен охватывать опору с перекрытием вертикальной кромки на 30 ... 40 мм. Плотно наложенный бандаж у кромок прибивают толевыми гвоздями и стягивают печной проволокой диаметром 1 ... 1,5 мм. Поверхность бандажа и часть опоры на 30 мм выше и ниже его покрывают гидроизоляцией из раствора битума, битумной эмульсии или расплавленного битума. Торец опоры защищают такой же антисептической подкладкой. Если гниение древесины наблюдается на всю длину закопки опоры, ее защищают двумя бандажами, размещая второй бандаж на 100 мм ниже первого.
В качестве клеящих веществ, удерживающих антисептик на древесине, используют экстрат сульфитных щелоков, каменноугольный лак «Б» или битум, а в качестве антисептика — фтористый натрий или триолит. Фтористый натрий — порошок белого или светло-серого цвета, содержащий чистого фтористого натрия не менее 80%. Триолит — порошок желтого цвета, состоящий из 73% технического фтористого натрия, 18% динитрофенола и 9% бикарбоната натрия. Каменноугольная смола — густая жидкость коричневато-черного цвета с содержанием воды не более 5%. Все эти вещества поставляются в бочках.
При изготовлении пасты на экстракте сульфитных щелоков горячей водой, взятой в половинном количестве, заливают размельченный экстракт и, нагревая, размешивают до растворения. Затем в раствор
Рис. 5,19. Пропитка опор бандажным I — торцевая подкладка,
способом:
1 — торцевая подкладка, 2— проволока печная диаметром 1,5 мм; 3— обмазка битумом; 4 — толевые гвозди; 5 — толь (руберойд, водостойкая бумага, гидроизол); 6 — упорная доска; 7 яма,
8 — подставка
Небольшими йорцйймй добавляй! антисейтйк и оставшуюся часть воды. Паста по густоте должна напоминать сметану. / Для получения пасты на каменноугольном лаке «Б» заливают антисептик холодной водой и размешивают. Затем двумя порциями вливают каменноугольный лак «Б» н смесь перемешивают в течение 20— 30 мин до получения однородной массы. Паста на битуме изготовляется следующим образом. Размельченный нефтебитум частями закладывают в котел и расправляют на слабом огне прн перемешивании. После расплавления огонь гасят и в битум (при температуре до 90°C), 'непрерывно перемешивая, добавляют растворитель. Затем в раствор добавляют антисептик, продолжая перемешивать до получения однородной пасты. Если вместо фтористого натрия используют трнолит, количество его должно быть меньше на 2О°/о- Количество остальных составных частей пасты также уменьшают на 20%.
Таблица 5.28. Расход и состав пасты сульфитных щелоков иа экстракте
Размер бандажа, мм Состав пасты
по высоте столба по длине окружности фтористый натрий, г экстракт сульфитных щелоков (сухой), г вода, см* Объем пасты, см®
600 600 600 600 До 500 » 650 » 800 „ 1000 380 420 600 750 73 81 116. 145 160 176 252 314 360 400 570 710
Таблица 5.29. Расход и состав пасты на каменноугольном лаке „Б“
Размер бандажа, мм Состав пасты Объем пасты, см3
по высоте столба по длине окружности фтористый натрий, г каменноугольный лак »Б*, г вода, см®
600 600 600 600 До 500 , 650 » 800 » 1000 380 420 600 750 242 267 380 477 69 76 109 136 490 545 778 970
Таблица 5.30. Расход н состав пасты на битуме
Размер бандажа, мм Состав пасты Объем пасты, см*
по высоте столба по длине окружности фтористый натрий, г битум, г растворитель (керосин), см®
600 600 600 600 До 500 , 650 , 800 , 1000 380 420 600 750 138 153 218 273 173 191 273 341 530 590 840 1050
Размеры бандажей и расход антисептической пасты различных рецептов, изготовляемых на месте, указаны в табл. 5.28—5.30. Изготовляя пасту, все материалы, кроме растворителя, берут по массе или отмеряют по объему 1 л с учетом соотношений, указанных ниже:
Фтористый натрий без утрамбовки.................... .0,9
Битум расплавленный..................................0,7
Каменноугольный лак «6» 1,1
Экстракт сульфитных щелоков . 0,7
Битум (раствор) ...............................0,9
Паста на битуме.......................................1,3
Паста на экстракте сульфитных щелоков................1,7
Паста на каменноугольном лаке «Б»...................1,5
Антисептическая паста может поставляться и в готовом виде как паста-концентрат, представляющая собой густую массу темного цвета с характерным резким запахом.
Состав готовых антисептических паст приведен в табл. 5.31.
Таблица 5.31. Состав готовых антисептических паст
Компоненты антисептической пасты Содержание, %
ТУ МПС паста 32-ЦП-218-70ЦНИИ-! Паста марки „Вагонка" Паста по ОСТ 6514-1-71
Фтористый натрий тех ни- 44 44 44
ческий (NaF ке менее 80%) Каменноугольный лак „Б“ 23 17 17
Каолин 10 13 13
Вода 23 26 26
Такая паста поставляется в бочках емкостью 80 ... 150 л. Длина бандажа из гидроизоляционных рулонных материалов в зависимости от диаметра опоры приведена в табл. 5.32.
Норма расхода антисептической пасты — концентрата на один бандаж в зависимости от диаметра опоры приведена в табл 5.33.
Таблица 5.32. Длина бандана в зависимости от диаметра опоры
Диаметр опоры, мм 200 250 300 350
Длина бандажа, мм 700 850 1000 1150
Таблица 5.33. Расход антисептической пасты-концентрата на один бандаж____________________________________________
Диаметр опоры, мм Количество пасты на бандаж, кг Количество технического фтористого натрия в цасте, г
200(180...220) 1,1 500
250(230...270) 1,4 600
300(280...320) 1,6 700
350(330...370) 1,8 800
Дополнительную пропитку опор производят в весеннее время, ког-да влажность древесины повышена. Для этого опору, подпору или приставку откапывают на глубину 0,6 м, очищают от грунта и гнили и на очищенное место наносят бандаж.
Для предотвращения разрушения железобетонных опор и приставок их нижнюю часть покрывают битумной мастикой до высоты 100 ... ... 150 мм от земли. Мастикой покрывают также железобетонные лежни и вкладыши. Битумную мастику составляют из обезвоженного нефтяного битума № 4 и тонкомолотого минерального заполнителя: известняка, золы ТЭЦ или асбестовой пыли. Перед нанесением мастики поверхности изделий покрывают грунтовкой из раствора битума в бензине при соотношении 1 :2,25 по массе или лаком № 177. Мастику варят в котле прн температуре не более 200 °C. После исчезновения пены в котел мелкими порциями насыпают просушенный заполнитель и перемешивают до получения однородной массы. Битумная мастнка наносится на поверхности после высыхания грунтовки слоем толщиной 4 ... 5 мм.
При работах с антисептиками необходимо помнить, что они ядовиты и следует строго соблюдать правила техники безопасности.
5.7. УСТАНОВКА И УКРЕПЛЕНИЕ ОПОР
Опоры устанавливают с помощью специальных машин, например типов БМ, БУС, автомобильных кранов, ручных столбоставов и вручную. Железобетонные опоры устанавливают только автомеханизмами (рис. 5.20). Для этого опору прочно захватывают стальным канатом на расстоянии 1/5 от вершины или около монтажной скобы и направляют комель в яму. Для придания нужного направления и предотвращения раскачивания опору удерживают временной оттяжкой, закрепленной у ее вершины. После установки опоры грунт ссыпают в яму слоями по 150 ... 200 мм и тщательно утрамбовывают. Для защиты
Рис. 5.20. Установка опор: а — бурильио-крановой машиной; б — ручным столбоставом
опор от повреждений городским транспортом устанавливаются отбойные тумбы (рис. 5.21).
Угловые, кабельные, оконечные и' Опора переходные опоры укрепляют подпорами или оттяжками. В местах резкого изменения профиля местности, ответвле-ления большого числа проводов или кабеля, удлиненных пролетов и болотистых грунтов укрепляют также и промежуточные опоры. Угловые, кабельные и оконечные опоры устанавливают с наклоном в сторону, обратную равнодействующей силе тяжения проводов, из расчета 3... 7 см на 1 м высоты опоры
над землей. рис.
Подпоры делают из тех же пород древесины, что и опора, диаметром не менее
При укреплении угловых опор (рис. 5.22)
5.21. Отбойная тумба
4/5 диаметра опоры, подпору устанавливают
в плоскости равнодействующей силы тяжения проводов и крепят сквозным болтом с плотной припасовкой. При наличии трех траверс подпору крепят под второй траверсой, а при пяти траверсах — под третьей траверсой, считая сверху. Расстояние от опоры до подпоры у поверхности земли должно быть равно 0,6 высоты наземной части опоры до места крепления подпоры. Под подпору укладывают лежни размерами 200X1000 мм для линий типов О, Н и 200X1250 мм для линий типа У. При угле поворота линии мзиее 157° к комлю опоры
Рис. 5.22. Укрепление опор;
а — подпорой, б — оттяжкой:
1 — болт 16 X 450 ; 2 — лежень 200X1000 (О, Н) нли 200X1250 (У); 3 — шуруп с шестигранной головкой 12X100; 4 — якорный лежень 160x1000, 160x1200,
180X1300
в грунтах I и II категорий прикрепляют лежень размером 200Х XI 000 мм (рис. 5.23). На линиях типов О и Н при подвеске до шести проводов и угле поворота линии .не менее 168° угловые и оконечные опоры можно укреплять двумя лежнями размером 200X1000 мм (рис. 5.24). Лежни закладывают по обеим сторонам опоры внизу и вверху ямы перпендикулярно равнодействующей силе тяги проводов с устройством в них врубок для плотного прилегания к опоре.
Оттяжки устраивают при невозможности установки подпор. Их свивают из 2—7 стальных оцинкованных проволок диаметром 4 ... ... 5 мм. Число оттяжек и тип якорного лежмя зависят от нагрузки линии (табл. 5.34). В табл. 5.35 приведены габаритные размеры лежней I—III типов.
Лежни IV типа применяются в исключительных случаях. В слабых грунтах якорные лежни укрепляют поперечными лежнями длиной не менее 0,5 м (рис. 5.25).
Железобетонные угловые, кабельные и оконечные опоры укрепля-
Рис. 5.24. Укрепление опоры лежнями
Таблица 5.34. Число оттяжек и тип якорного лежня
в зависимости от нагрузки линии
Нагрузка линии Вылет угла, •а Число Число прово- Тип
м оттяжек лок в жгуте лежи я
Негололедный район
2—8 проводов До 15 . 1 2 I
15—20 1 3 II
20—35 1 4 III
2—4 провода и ка- До 15 1 3 III
бель до 50X2 15—20 1 3 III
20—35 1 5 II
2—4 провода и ка- До 15 1 4 11
бель до 100X2 15—20 1 5 III
20—35 1 7 III
10—40 проводов До 15 1 6 III
15—20 2 5 III
20—35 2 7 III
6—24 провода и ка- До 15 1 5 II
бель до 50X2 15—20 2 4 III
20—35 2 6 III
6—24 провода и ка- До 15 1 6 I
бель до 100X2 15—20 2 7 III
20—35 2 7 IV
Гололедный район*
2—8 проводов До 15 1 4 I
15—20 1 5 II
20—35 2 4 III
2—4 проводов и ка- До 15 1 4 II
бель до 50X2 15—20 1 6 III
20—35 2 5 III
2—4 провода и ка- До 15 1 6 III
бель до 100X2 15—20 2 4 III
20—35 2 7 III
10—40 проводов До 15 2 5 III
15—20 2 6 IV
20—35 2 7 IV
6—24 провода и ка- До 15 3 6 III
бель до 50X2 15—20 2 7 III
20—35 2 Трос 1X4 IV
6—24 провода и ка- До 15 2 5 III
бель до 100X2 15—20 2 7 IV
20—35 2 Трос IX7 IV
# Эти данные относятся также к случаю, когда толщина инея на проводах
свыше 20 мм.
Таблица 5.35. Размеры якорных лежней типов I—III
Тип якорного лежня Длина лежня, мм Минимальный диаметр лежня, мм Глубина закопки, м
Деревянный:
I 1000 160 1,1
II 1200 160 1,1
III 1300 180 1,3
Железобетонный:
I 800 120 1,1
II 1200 120 1,1
III 1200 150 1,3
Таблица 5.36. Размеры двухушковых хомутов, мм, для оттяжек
__________________________(см. рис. 5.26)_______________________
а б 8 Болт
240 140 470 Ml 6X80
300 180 570 Ml 6X80
го-зосм
Рис. 5.25. Заделка якорного лежия в слабых грунтах
ют только оттяжками. Оттяжки к железобетонным опорам крепят с помощью двухушковых хомутов, размеры которых указаны в табл. 5.36.
Оттяжку к железобетонной опоре (рис. 5.26) крепят под первой траверсой за болт хомута либо винтовой стяжкой. Оконечные и кабельные опоры укрепляют двумя оттяжками.
На деревянной опоре оттяжку крепят, охватывая опору двумя витками с упором их на шуруп с шестигранной головкой, ввинченный в опору с противоположной стороны. Конец оттяжки расплетают, и последовательно обвивают приложенный к оттяжке конец каждой проволокой на длине 250 ... 300 мм. Нижний конец оттяжки крепят на якорь, состоящий из якорного лежня и жгута. Якорный жгут изготовляют из такой же проволоки, что и оттяжку. При двух проволоках в оттяжке жгут состоит из четырех проволок; при трех-четырех проволоках в оттяжке — из шести проволок; при пяти-шести — из восьми проволок и при семи — из десяти проволок. При изготовлении жгута проволоку вначале наматывают на якорный лежень и лом. Поворачивая лом, свивают жгут (рис. 5.27). Направление свивания жгута должно совпадать с направлением свивания оттяжки.
Угол поворота линии помимо угломера можно определять (особенно в пригородной зоне) путем измерения вылета угла.
При невозможности устройства подпоры или оттяжки в данной местности на угловых опорах устраивают оттяжку с оттяжным столбом (рис. 5.28).
Рис. 5.26. Укрепление железобетонной опоры оттяжками: а — двухушковый хомут; б — вин говая стяжка:
1 — железобетонный лежень; 2— оттяжка; 3— двухушковый хомут
Кабельную опору (рис. 5.29) оборудуют кабельным ящиком, кабельной площадкой, траверсами, ступенями, молниеотводами и заземлением. При емкости кабельного ящика 10X2 устанавливают три вось-миштыриые траверсы, а при емкости ящика 20X2 — пять траверс. При этом кабельный ящик 10X2 устанавливают под второй траверсой, а 20X2 — под третьей. При емкости кабельного ящика 10X2 допускается установка пяти четырехштырных траверс. Кабельную площадку крепят к опоре сквозными болтами М16Х280 мм на расстоянии 1400 мм
от кабельного ящика до настила пола площадки. В опору с пешеходной стороны улицы под углом 45® к плоскости траверс крепят ступени из круглой стали размером 250X16 (18) мм. Ступени ввертывают на глубину 100 мм на расстоянии 300 мм друг от друга и скрепляют жгутом, свитым из двух концов стальной проволоки
Рис. 5.27. Заделка якоря
Рис. 5.28. Устройство оттяжного столба:
1 — оттяжка, 2 — контроттяжка; 3 —оттяжной столб- 4 — якорь
Рис. 5 29 Кабельная опора:
1 — молниеотвод; 2 — кабельная площадка; 3 — заземление; 4 — кабельный ящик; 5 — шуруп с шестигранной головкой; 6 — защитный желоб, 7 — изогнутая труба, 8 — ступени
Рис. 5.30. Удлинение и укрепление опор приставками: а — железобетонными; б — деревянными
диаметром 3 ... 4 мм. Одну из проволок при этом пропускают через отверстие в конце ступени. Нижнюю ступень ввертывают на расстоянии 1700 мм от земли, а верхнюю — ниже кабельной площадки на 350 мм.
Удлинение и укрепление подгнивших опор производят с помощью железобетонных и реже деревянных антисептировапных приставок (рис. 5.30). Приставки плотно припасовываются к опорам и крепятся к ним проволочными хомутами из стальной оцинкованной проволоки диаметром 4 ... 5 и реже 6 мм (катанки). Число витков проволоки в хомуте определяется по табл. 5.37.
Приставки устанавливают перпендикулярно направлению линии поочередно по одну и другую сторону линии. При длине опоры до 8,5 м
Таблица 5.37. Число витков проволоки в хомутах приставок ]
Число проводов Тип линии Число витков проволоки диаметром, мм. в хомуте
6 5 4
2—6 о, н __ 4
У 4 4 6
8—12 О, н .— — 4
У 4 4 6
14—16 о, н — — 4
14—24 У 5 6 8
18—24 о 4 4 4
н 4 4 6
26—40 о 4 4 6
н 5 6 8
устанавливают одну деревянную приставку, а при длине более 8,5 м •— две. При устройстве двух приставок -между их нижними концами помещают вкладыш. Диаметр одинарной деревянной приставки должен быть равен диаметру опоры у земли, а диаметр двойной приставки — диаметру опоры в вершине. Длину приставок для деревянных опор в зависимости от глубины заколки опор определяют по табл. 5.38.
Таблица 5.38. Длина приставки в зависимости от глубины закопки опор
Глубина закопки опоры, м 1,1 1,2 1,3 1,4 1,5 1,6 1,7
Длина приставки для деревянных опор, м 2,8 2,8 2,8 3,0 3,0 3,2 3,2
5.8. ПОДВЕСКА ПРОВОДОВ
При траверсном профиле линии провода цепей дальних абонентов размещают на верхних траверсах и ближних к опоре изоляторах, а при крюковом профиле — иа изоляторах верхних крюков. На всем протяжении линии провода одной цепи должны размещаться с одной стороны опоры, а -при траверсном профиле и на одной траверсе, занимая одно и то же место. При переходе с траверсного на крюковой профиль линии и наоборот цепи должны размещаться по одну сторону. Подвеску проводов начинают с верхней траверсы на ближней к опоре паре изоляторов. Проволоку разматывают с бухты, насажанной на тамбур (рис. 5.31), не допуская образования петель и перекручиваний. Стальную проволоку вначале вытягивают на земле с помощью блоков и затем укладывают на желобки изоляторов. Биметаллическую проволоку вытягивать нельзя, ее сразу укладывают в желобки изоляторов.
На кабельных и оконечных опорах каждый провод заделывают оконечной -вязкой (рис. 5.32). Пр-овода диаметром 1,2 ... 2,0 мм заделывают в определенной последовательности. Линейный провод 4 раза обвивают вокруг шейки изолятора в направлении против часовой стрелки. На расстоянии 30 мм от изолятора конец провода нав-ивают плотными витками на линейный провод (восемь оборотов), загибают в обратном направлении и делают два оборота у вершины соединения проводов. После этого конец провода дважды навивают на шейку изо-
Рис. 5.31. Тамбуры для размотки проволоки вручную (а) и иа автомашине (б)
лятора, делают два дополнительных витка вплотную к ранее сделанным виткам в вершине угла, обвивают полуоборотом восемь витков и восемью оборотами линейный провод со стороны пролета Конец провода отгибают вниз, оставляя отросток длиной 20 мм. Провода типа ПСБА заделывают так же, но вокруг шейки изолятора делают только два витка.
Оконечную вязку стальных проводов диаметром 3 мм (рис. 5.33) выполняют вязочной проволокой диаметром 2 мм. Для этого линейным проводом огибают шейку изолятора и на расстоянии 30 мм от него конец проводи прикладывают к линейному проводу и вместе обматывают их вязочной проволокой. Вначале наматывают шесть витков
Рис. 5.32- Оконечная заделка проводов диаметром 1,2 . . .
. . . 2.0 мм
только на линейный провод со стороны изолятора, затем па длине 50 мм обматывают два провода, сло-
женные вместе, и после этого де-
сятью витками — только линейный провод. Конец линейного провода
отгибают вниз.
После укладки провода на изоляторы на протяжении 4—6 пролетов его натягивают и регулируют стрелу провеса рейкой (рис. 5.34) или динамометром. При использовании реек их подвешивают на проводах у регулируемого пролета (рис. 535). Подвижные планки устанавливают на делении определенной величины стрелы провеса и, под-
50 45
Рис. 5.33. Оконечная заделка проводов диаметром 3 мм
Рис. 5.34. Деревянная рейка для измерения стрелы провеса провода:
1 — барашек под блот Мб; 2 — крючок стальной
Рис. 5.35. Определение стрелы провеса провода
тягивая или опуская провод с помощью блоков, добиваются совмещения в створе этих трех точек (планок реек и провода). Стрелу провеса провода в зависимости от его диаметра, длины пролета и температуры воздуха в тени определяют по табл. 5.39. При пользовании динамометром стрелу провеса определяют по усилию тяжения в соответствии с нормами, указанными в табл. 5.40.
Таблица 5.39. Стрелы провеса проводов на столбовых линиях
зоз ду- Стрелз провеса, см, при длине пролета, м
40 40 62,5 83,3 100
я для проводов диаметром, мм
о О О О о
о. сч 04
ёр 3 3 3 3 3
S Л. сз С+ СЧ СЧ
Н * —* —•
—30 9 11,5 15 18 23 27 5 43 48 59 —
—25 10 12,2 16 19,5 25 30 45 52 62 —
—20 11 14,0 17 21,5 27 33 47 56 65 —
—15 11 15,5 18 23,5 28 35 50 59 69 —
—10 12 17 19 25,5 30 38 53 63 73 —
—5 13 19 20 28 32 41 56 68 78 —
0 14 21 22 31 35 45 60 73 82 —
+5 15 23.5 24 34 37 49 64 78 87 —
+ 10 17 26,5 26 37 39 53 68 82 93 -—
+ 15 18 29,5 28 41 43 56 73 87 99 —
+20 20 32 31 44 47 60 78 92 105 —
+25 23 35 34 48 51 65 84 97 111 —
+30 25 38 37 51 55 69 89 102 120 —
Таблица 5.40. Тяи ение биметаллических и стальных проводов
Тяжение провода, кгс, при Длине пролета, м
Темпера- 40 60 | 62,5 | 83,5
тура, °C и диаметре провода, мм
1.2 1 1,5 2.0 3,0 1.2 1.5 2,0 | 3,0 | 1,2 1,5 | 2,0 | 3,0 | 1,2 | 1.5 2,0 | 3,0
—30 19,6 30,6 54,3 96Д 18,5 28,8 51,2 95,4 18,8 29,3 52,1 98,2 17,7 27,3 49,3 99,6
—25 17,6 27,5 49,0 88,3 17,2 26,8 47,7 88,3 17,2 26,8 47,7 89,7 17,0 26,5 47,1 91,8
—20 16,1 25,1 44,6 78,4 16,2 25,3 44,9 79,8 15,9 24,9 44,3 81,2 16,3 25,4 45,2 85,5
—15 16,1 25,1 44,6 71,4 15,3 23,8 42,4 73,5 15,4 24,0 42,7 77,0 15,3 23,8 42,4 81,2
—10 14,7 23,0 40,8 64,9 14,5 22,6 40,2 67,5 14,4 22,4 39,9 70,7 14,5 22,6 40,2 75,6
—5 13,6 21,2 37,7 58,0 13,8 21,5 38,3 61,5 13,5 21,0 37,4 65,6 13,7 21,4 38,0 70,6
0 12,5 19,6 34,9 52,5 12,5 19,6 34,9 55,5 12,3 19,2 34,2 59,8 12,8 20,0 35,5 65,5
+5 11,8 18,4 32,7 46,9 11,8 18,0 32,0 50,7 11,6 18,2 32,3 54,9 12,0 18,7. 33,3 61,3
+ю 10,4 16,2 28,8 41,6 10,6 16,6 29,5 46,6 11,0 17,3 30,7 50,8 11,2 17,6 31,2 58,3
+ 15 9,8 15,3 27,2 37,4 9,8 15,4 27,3 42,0 10,2 15,6 27,8 48,0 10,5 16,4 29,1 55,0
4-20 8,8 13,8 24,5 34,5 8,9 13,9 24,7 39,1 9,2 14,3 25,4 44,9 9,8 15,3 27,2 51,9
4-25 7,7 12,0 21,3 31,5 8,1 12,7 22,5 35,9 8,4 13,2 23,5 41,4 9,1 14,2 25,3 49,2
4-30 7,1 11,0 19,6 29,0 7,4 11,6 20,7 33,8 7,8 12,2 21,8 39,7 8,6 13,4 23,9 46,8
Примечание. Для перевода в ньютоны указанные значения умножать на коэффициент 9,81.
1
Рис, 5.36. Вязка проводов на изоляторах промежуточной опоры:
/ вязочная проволока; 2 — линейный провод; 3 — длинные концы перевязочной проволоки; 4 — изолятор
При подвеске нескольких проводов одновременно достаточно отрегулировать один верхний провод, а остальные подвешивать параллельно ему.
Отрегулированные провода закрепляют на изоляторах промежуточной, угловой или оконечной вязкой. Промежуточную вязку проводов (рис. 5.36) делают двумя кусками вязочной проволоки длиной по 300 мм для изоляторов ТФ-12 и по 400 мм для изоляторов ТФ-16, а угловую — соответственно по 400 и 500 мм. При промежуточной вязке шейку изолятора с обеих сторон охватывают двумя кусками вязочной проволоки, сдвинутыми по отношению один к другому на диаметр головки изолятора. Концы проволоки скручивают вместе до уровня желобка изолятора. Затем короткие концы отгибают вверх, а длинные — укладывают крестообразно поверх линейного провода с одной стороны изолятора на другую, где вместе с короткими концами плотно обвивают линейный провод с обеих сторон изолятора.
При угловой вязке (рис. 5.37) серединой отрезка вязочной проволоки охватывают крестообразно линейный провод на шейке изолятора, концами огибают шейку изолятора с другой стороны и навивают плотными витками на лилейный провод с обеих сторон изолятора.
Сращивание проводов диаметром 1,2...2,0 мм осуществляют двойной скруткой (рис. 5.38). Оба конца сращиваемых проводов скручивают на два оборота и навивают восемью витками на противоположные стороны провода. Затем один из концов провода отгибают в обратном направлении, охватывают полуоборотом восемь витков, двумя редкими витками середину скрутки, полуоборотом восемь вторых витков и восемью витками линейный провод с другой стороны. Со вторым кон-эти же операции в обратном направлении.
Стальные провода диаметром 3 мм сращивают посредством термитной сварки или соединением с пропайкой. В первом случае на концы сращиваемых проводов надевают термитный патрон, провода сжимают специальными клещами и специальной спичкой поджигают патрон. Сгорая, патрон обеспечивает прочную сварку проводов (рис 5.39). При сращивании пайкой концы проводов загибают на
цом провода повторяют
Рис. 5.37 Вязка проводов на изоляторах угловых опор
угол 90°, откусывают излишки, оставляя по 3 мм, зачищают и облущивают на длине 50 мм. Подготовленные концы складывают вместе и обматывают на длине 40 мм спаечной проволокой, концы которой с каждой стороны наматывают шестью — восемью витками на линейный провод (рис. 5.40). Сросток смачивают паяльной кислотой или паяльной пастой н пропаивают припоем ПОССУ-ЗО-2. В одном пролете подвески допускается устройство только одного сростка.
Соединение линейных проводов с клеммами кабельного ящика осуществляют кроссировочными проводами типа ЛТВ-В (провод с резиновой изоляцией и оплеткой жил из хлопчатобумажной пряжи, витой) диаметром 6,1 мм или ЛТВ-В (провод с поливинилхлоридной изоляцией) диаметром 4,8 мм. Диаметр жил проводов 0,6 мм. Такие провода
Рив. 5.39. Сварка стальных проводов диаметром 3 мм с помощью термитномуфельного патрона:
а — надевание патрона на свариваемые провода; б — правильно сваренные провода:
1 — провод; 2 — запальная головка
Рис. 5.40. Спайка стальных проводов диаметром 3 мм
Место пропайки
Рис. 5.41. Соединение проводи ЛТВ-В (ЛТР-В) с линейным проводом иа кабельной опоре:
1 — провод ЛТВ-В (ЛТР-В); 2 — линейный провод
прокладывают вдоль опоры под общими скобами. Концы их подают через отверстие в траверсе (со втулкой) к каждому изолятору (рис. 5.41 и 5.42). Каждый провод обвивают 2 раза вокруг шейки изолятора и, закрепив, укладывают в желобок его головки. После этого конец кроссировочного провода подают к месту заделки за изолятор линейного провода, снимают изоляцию и медиой жилой охватывают заделку и опущенный вниз отросток линейного провода. Место соединения с отростком линейного провода пропаивают или прокрашивают асфальтовым лаком.
Таблица 5.41. Стрела провеса проводов при гололеде
Тип линии связи Стрела провеса, см, при длине пролета, м
100 75 62,5 50 40
О и Н 204 170 90 70 50
У — —. 130 100 70
Рис. 5.42. Разделка концов провода ЛТВ-В (ЛТР-В) для включения в кабельный ящик:
а—для соединения с линейным проводом; б —для включения в клеммы плинта; 1 — медная жила; 2 — резиновая изоляция, 3 — расплетенные концы провода;
4 — провод ЛТВ-В (ЛТР-В); 5 — обмотка нитками
трелы провеса проводов при гололеде в зависимости от типа линии указаны в табл. 5.41. Максимально допустимые длины пролетов подвески проводов в зависимости от типа линии приведены в табл. 5.42.
Таблица 5.42. Максимально допустимые длины пролетов подвески проводов
Тип провода Диаметр провода, мм Максимально допустимые Длины пролетов, м, иа линиях типа
о н У
Биметаллический 1.6 100 62,5 40
БСМ-1 и БСМ-2 1,2 83,3 35,7 —
Стальной 3,0 2,0 1,5 125 150 83,3 62,5 83,3 50 40 60
5.9. НУМЕРАЦИЯ ОПОР И ЦЕПЕЙ
Опоры столбовых линий ГТС нумеруют в возрастающем порядке, начиная от кабельной опоры. На высоте 2000 мм от земли поверхность опоры застругивают, и на этом месте наносят черной масляной краской цифры 'в виде дроби. Верхняя цифра означает порядковый номер опоры, а нижняя — год установки (рис. 5.43). На железобетонных опорах нумерация наносится прямо иа их плоскости. Кабельные опоры отмечают буквой «К». На подпорах, оттяжных столбах и приставках указывают только год нх установки. Нане-
сение нумерации опор производится со стороны проезжей части улиц. Если от кабельной опоры отходит несколько линий, то каждая из них нумеруется самостоятельно.
Нумерация цепей (пар изоляторов) на опорах, оснащенных траверсами, ведется сверху вниз и слева направо, ’если смотреть вдоль линии от ее начала (кабельного ящика) к концу (см. рис. 5.14). Номер цепи состоит из двух цифр, первая из которых указывает номер траверсы, а вторая— номер пары изоляторов. При крюковом профиле линии номера цепей считают аналогично, но попеременно с одной на другую сторону (см. рис. 5.12).
5.10. НОРМЫ РАСХОДА ОСНОВНЫХ МАТЕРИАЛОВ НА СТРОИТЕЛЬСТВО СТОЛБОВОЙ ЛИНИИ
Нормы расхода основных материалов на строительство 1 км столбовой линии связи приведены в табл. 5.43.
Рис. 5.43. Нумерация опор
Таблица 5.43. Нормы расхода материалов на строительство столбовой линии (20 столбов на 1 км)
Материал Единица измерения Единица, на которую дается норма Количество
Болты с гайками и шайбами кг 1 км линии 2,5
Веревка блочная кг 1 км провода 0,1
Шурупы с шестигранной голов- кг Траверса 0,142
кой для подкосов Изоляторы фарфоровые шт 1 км провода 22
Каболка кг 1 км провода 0,3
Крюки, стальные шт 1 км провода 20
Проволока стальная диаметром, кг 1 км провода
мм:
1,5 14
2,0 25
3 56
Проволока стальная вязочная кг 1 км провода
диаметром, мм;
1,2 0,2
2,0 0,5
Проволока для хомутов катанка: кг Опора
при одной деревянной при- 2,5
ставке
при двух деревянных или одной железобетонной при- 3,3
ставке при двух железобетонных приставках 4,8
Проволока: кг Бандаж
печная для бандажей 0,04
стальная диаметром 5 мм Заземление или молние- 2,5
для заземлений и молниеотводов ОТВОД
то же, диаметром 4 мм То же 1,6
Термитные патроны для сварки шт. 1 км провода 4
Примечание. При другом числе столбов на I км линии приведенные данные следует умножать на коэффициенты: 0,6 при 12 столбах; 0,8 при 16 столбах; 1,2 при 24 столбах; 1,6 при 32 столбах и 1,8 прн 3> столбах.
6
СТОЕЧНЫЕ ЛИНИИ
6.1. ТИПЫ СТОЕК И СТОЕЧНАЯ АРМАТУРА
Стоечные линии представляют собой систему металлических опор, устанавливаемых на крышах зданий для подвески воздушных проводов и кабелей. Провода цепей выводятся из кабельных ящиков, уста-
навливаемых на чердаках вблизи стоек. Опорами стоечных линий служат трубчатые металлические стойки четырех типов СПТ-1, СПТ-2. СПТ-6 и СПТ 10 для подвески соответственно одной, двух, шести и десяти пар проводов (рис. 6.1). Стоики СПТ-2 и СПТ-10 делают путем навинчивания надставок 1X2 и 4X2 соответственно на стойки СПТ-1 н СПТ-6. Допускается также изготовление стоек СПТ-2 и СПТ-10 цельными (не составными). Кроме того, на стоечных линиях для подвески одной пары проводов используют стальные штыри, а для перехода кабеля с чердака на стойку — выводные трубы.
Конструктивные данные стоек и стоечной арматуры приведены в табл. 6.1 и 6.2. Габаритные размеры стального штыря: длина — 750 мм, диаметр — 12 мм. Масса штыря 1,0 кг.
Таблица 6.1. Конструктивные характеристики стоек
Тип [ [стойки Размеры вертикальной трубы, мм Длина траверсы, мм Расстояние, мм Наружный дна-метр трубы тра. вере, мм Дна метр штыря, мм Масса,, кг
длина наружный диаметр между траверса- ми между штырями до упор* I ного кольца снизу
СПТ-10 2450 48 800 250 250 330 33,5 12 21,3
СПТ-6 1950 48 800 250 250 330 33,5 12 15,0
СПТ-2 1200 26,7 350 250 300 330 21,5 12 3,38
СПТ-1 950 26,7 350 — 300 330 21,5 12 2,33
Таблица 6.2. Конструктивная характеристика стоечной арматуры
Наименование Размеры, мм | Масса, г
длина ширина диаметр толщина длина резьбы головка, отверстие
Струбцина/основание/ 230 57 10 — 180 Радиус 18,5 290
Колодка к струбцине 76 30 —_ 8 -—. И 145
ЛаПка к струбцине 108 35 —- 5 —. 15 ПО
Болт с ушком 260 — 12 — 40 30/54 390
390 -—- 12 —. 40 30/54 458
Болт без отварки 440 -—- 12 —- 40 30/54 502
250 — 12 .— 85 22/25X9 280
300 12 -— 85 22/25X9 325
350 • 12 .—. 85 22/25X9 370
Шайба к болту с ушком 400 1—> 12 — 85 22/25X9 415
—- —. 12,5'34 3 -—. — 34
То же, круглая — 14/28 2 — «— 15
То же, квадратная 28 28 — 2 -—. 14 16
30 30 -—. 2 -—. 14 16
Гайка к болту с ушком 19 22 — 10 10 12 36
Отходная планка (основание) 310 30 — 7 —• 9,5 521
Скоэа отходной планки 70 55 8 — 30 Радиус 19,5 62
Штифт (штыревая часть) 160 20 12 10 —- 11 215
Накладка к штифту 87 20 -—. 10 -— 11 152
Колпачок к стойке 1X2 24 — 27/28 0,8 —- — 22
То же, к стойке 6X2 35 48/49 0,8 — —. 60
Копыто к стойке 6X2 54 — 51/70 — •—- -— 780
То же, к стойке 1X2 Хомут чугунный 39 — 29/43 — — — 400
75 125 —- 32 — 12 900
Штырь съемный 160 54 12 10 — 33,5 300
Чугунные копыта изготовляются двух типов: для стоек СПТ-10, СПТ-6 и для стоек СПТ-2, СПТ-1.
6.2. УСТАНОВКА СТОЕК
Трасса стоечной линии должна быть наикратчайшей, по возможности прямолинейной и без пересечения других линий. Желательно, чтобы трасса линии проходила по зданиям одинаковой высоты. Места установки стоек выбирают с таким расчетом, чтобы обеспечивалось надежное крепление стойки и ее оттяжек, удобное размещение кабельного ящика, отсутствие на пути подвески проводов дымовых труб, ан-, тени, слуховых окон, радиостоек, пожарных лестниц, надстроек и др. Расстояние от подвешенных проводов до перечисленных устройств должно быть не менее 0,8, а от телевизионных антенн — не менее 3 м.
Рис. 6.2. Установка стойки 10X2 и детали ее крепления: а — заделка оттяжки за траверсу стойки; б — заделка оттяжки зз струбцину с болтом; в — копыто чугунное; г — хомут чугунный:
1 — болт с кольцом длиной 260 ... 440 мм, 2 — струбцина с колодкой; 3 — оттяжки; 4 — войлочная прокладка; 5 — копыто; 6 — опорное кольцо; 7— колпачок;
3— провод ЛТВ-В (ЛТР-В); 9— хомуты, /0 — стропила; 11 — пучок проводов ЛТВ-В (ЛТР-В); 12 — кабельный ящик; 13 — кабель 10X2; 14 — провод заземления
Стойки устанавливаются строго 'вертикально и развертываются так, чтобы траверсы располагались перпендикулярно основному направлению подвешиваемых проводов. Для установки стойки в крыше просверливают отверстие диаметром 29 .мм под стойки СПТ-1, СПТ-2 и диаметром 51 мм под стойки СПТ-6, СПТ-10. Отверстия просверли-
Рис. 6.3. Крепление стоек: о —чугунным хомутом; б —стальным изогнутым хомутом с нарезкой на концах
вают с учетом обеспечения надежного крепления стоек к стропильным балкам ' чердака. Установленную стойку крепят хомутами, болтами и оттяжками (рис. 6.2). Стойки СПТ-6 крепят одним чугунным хомутом и четырьмя оттяжками, СПТ-10—-двумя хомутами и восемью оттяжками, а выводные трубы — двумя хомутами. Допускается также крепление стоек и выводных труб стальными хомутами из круглой стали диаметром 12 мм, подковообразно согнутыми по диаметру трубы стойки, с резьбой на концах длиной 100 мм (рис. 6.3). Стойки СПТ-1 и СПТ-2 крепят одним сквозным болтом (250 ... 400)ХЮ мм и четырьмя оттяжками (рис. 6.4). Стальные штыри крепят только оттяжками. Для оттяжек используют отрезки стальной оцинкованной проволоки диаметром 5 мм и длиной 3 ... 4 м для стоек СПТ-6, СПТ-10 или диаметром 2 мм (свитой вдвое) и длиной по месту для -стоек СПТ-1, СПТ-2 и пары стальных штырей. На стойках СПТ-10 один конец оттяжки заделывают на второй и четвертой траверсах, а иа стойках СПТ-6 — на второй траверсе. Другой конец оттяжки закрепляют за струбцину, предварительно вставленную в кольцо болта, просунутого в крышу, и затем навивают восемь витков вокруг оттяжки. На траверсах стоек оттяжки также заделывают путем навивания восьми витков. Оттяжки размещают под углами 90° друг к другу, 45° к траверсам стойки и не менее 45° к вертикальной трубе стойки (рис. 6.5). На прямых трассах при одинаковой высоте зданий и равных длинах пролетов (не более 50 м) допускается креплению стоек типа СПТ-1 только к стропильной балке без оттяжек. При разной длине пролетов промежуточные стой-
Рис. 6.4. Установка стойки 1X2 и пары штырей
ки СПТ-1, кроме того, укрепляют двумя оттяжками, располагаемыми вдоль проводов.
При установке стоек на черепичных, этернитовых, шиферных и других неметаллических крышах в местах крепления стойки и оттяжек снимают часть (элемент) покрытия и подкладывают стальные кровельные листы. Длина пролета подвески проводов между стойками не должна превышать 80 м и лишь в исключительных случаях 100 м.
6.3. ПОДВЕСКА ПРОВОДОВ
На стоечных линиях подвешивают биметаллическую и стальную проволоки диаметром 1,2 и 1,5 мм на изоляторах ТФ-12. Подвеска проводов производится поочередным перетягиванием их вначале между первым и вторым соседними зданиями, затем между вторым а третьим и т. д. Стрелу провеса проводов определяют по табл. 6.3 аналогично столбовым линиям. При расположении стоек на кры-пах зданий разной высоты стрелу провеса целесообразно регулировать с помощью динамометра в соответствии с нормативами тяговых усилий, приведенными в табл. 5.40.
Рис. 6.5. ' Размещение оттяжек стойки
Таблица 6.3. Стрелы провеса проводов на стоечных линиях ]
Температура воздуха в тени, °C Стрела провеса, см, при длине пролета, м Температура воздуха в тени, еС Стрела провеса, см, прн длине пролета, м
60 80 100 60 80 100
—30 20 38 59 +5 34 57 87
—25 22 40 62 +ю 36 61 93
—20 24 42 65 + 15 39 66 99
—15 25 44 69 +20 43 71 105
—10 27 47 73 +25 47 76 111
—5 29 50 78 +30 51 82 120
0 31 54 82
Для закрепления проводов на изоляторах промежуточных стоек используется вязочная проволока (рис. 6.6). После регулировки стре-
4 оборота
Рис. 6.6. Вязка проводов на изоляторе Промежуточной стойки: 1 — линейный провод; 2 — вязочная проволока, 3 — излоятор
лы провеса подвешиваемый провод 4 раза обвивают вокруг шейки изолятора. На расстоянии 30 мм от изолятора на подвешиваемый провод навивают конец перевязочной проволоки восемью плотными витками. Затем перевязочную проволоку четырьмя оборотами наматывают на шейку изолятора в направлении, противоположном намотке подвешиваемого провода. Конец вязочной проволоки на расстоянии 30 мм от изолятора с другой стороны навивают восемью плотными витками на линейный провод.
Оконечная заделка и сращивание проводов на стоечных линиях выполняются так же, как и на столбовых линиях. Сращивание проводов в пролетах допускается в исключительных случаях.
Соединение подвешенных проводов с клеммами кабельного ящика выполняют проводом ЛТВ-В или ЛТР-В, который протаскивают внутри стойки. Для этого вначале в трубу стойки просовывают отрезок печной проволоки, согнутой петлей, до нужной траверсы (рис. 6.7). Затем конец отрезка другой проволоки изгибают в виде крючка, просовывают в нужную траверсу, зацепляют за петлю проволоки, поданной сверху, и вытягивают ее вверх из трубы стойки. После этого один конец кроссировочного провода расплетают на длине 700 мм, а другой— привязывают к просунутой в траверсу проволоке и вытягивают наверх. Расплетенные концы провода поочередно с помощью крючков из проволоки вытягивают в отверстия под штырями с вставленными изоляционными втулками. Верхний конец кроссировочного провода связывают с концом отрезка проволоки, который просовывают в трубу стойки и вытягивают вниз (на чердак). Соединение провода ЛТВ-В (ЛТР-В) с линейным проводом осуществляется так же, как на столбовых линиях. Провод из отверстия под штырем подают к изолятору (рис. 6.8), обвивают двумя витками шейку изолятора, закрепляют встречной петлей и через желобок в головке изолятора подают к заделке линейного провода. С кроссировочного провода снимают оплетку
1 5Г
Рис. 6.7. Протаскивание провода ЛТВ-В (ЛТР-В) в стойку:
I стойка; 2 — траверса; 3 — штыри; 4 — отверстие под штырем; 5 — проволока; 6 —провод ЛТВ-В (ЛТР-В)
Рис. 6.8. Соединение провода ЛТВ-В (ЛТР-В) с линейным проводом на стойке: /—провод ЛТВ-В (ЛТР-В). 2— оголенная жила провода; 3 — линейный провод; 4 — изолятор; 6 — траверса стойки; 6 — фарфоровая втулка; 7 — вертикальная труба стойки
Рис. 6.9. Отходная планка
я оголенной жилой охватывают вязку линейного провода и опущенный вниз его отросток. Место соединения обоих проводов пропаивают припоем ПОССУ-40-2 или прокрашивают асфальтовым лаком.
Цепи наиболее удаленных абонентов размещают на верхних траверсах. При ответвлении 'проводов от стоек СПТ-10 и СПТ-6 под углом менее 45° к направлению траверсы :на ее конце крепят отходную планку (рис. 6.9). При повреждении отдельных штырей стоек вместо них устанавливают съемные штыри (рис. 6.10), закрепляемые двумя болтами. Такие же штыри используются при устройстве двойного крепления проводов в местах пересечений с линиями электропередачи.
6.4. ОБОРУДОВАНИЕ ПОДХОДА К СТОЙКАМ
Для обеспечения свободного и безопасного подхода -к стойкам на крышах в необходимых случаях устраивают выходные люкн, под веши-
пают стальную оцинкованную предохранительную проволоку диаметром 5 мм, прокладывают деревянные трапы и устраивают рабочие площадки. На крышах с уклоном более 30° рядом с кабельной стойкой между стропильными балками устраивают выходной люк (рис. 6.11) с закрывающейся крышкой и лестницей и рабочую площадку. Раму люка делают из досок размером 50ХЮ0 мм, а крышку — из досок толщиной 40 мм. Лестницу изготовляют из брусьев 50X80 мм со ступенями 40X50 мм. Ширина лестницы 400 мм, а длина определяется по месту установки. Для обеспечения сохранности лестница прибивается гвоздями к балкам чердака. Рабочая площадка размером 1000X600 мм выполняется из досок 40X100 мм.
Рис. 6.11. Выходной люк стойки:
/ — ручка; 2 — рама люка; 3—лестница; 4 — крючок: 5 — крышка люка; 6 — крышка; 7 — петлн
Рис. 6.12. Устройство подхода к стойке:
а — трап; б — предохранительная проволока от слухового окна
/ — обрешетка; 2 —доски трапа; 3 —ступени; 4 — угольники крепления; 5 — слуховое окно; 6 — проволока диаметром 5 мм; 7 — струбцина с болтом
На крышах с уклоном менее 30 для подхода к стойкам подвешивают предохранительную проволоку. Такую проволоку крепят за вертикальную трубу стойки у нижней траверсы и за струбцину, укрепленную болтом с ушком к балке слухового окна (рис. 6.12), на высоте 0,5 ... 1,0 м. На крышах без слуховых окон нижний конец предохранительной проволоки крепят к стальному штырю, укрепленному двумя-тремя оттяжками у пожарной лестницы или у края крыши. На крышах с уклоном более 30° подходы к стойкам СПТ-6 и СНТ-10 оборудуются деревянными трапами шириной 300 мм. Трапы изготовляют из досок толщиной 40 мм. На доски сверху набивают ступени из брусков шириной 30 мм на расстоянии 300 мм друг от друга. Для крепления трапа к крыше используются металлические угольники и деревянная планка у конька крыши.
Все устройства подхода к стойкам должны периодически окрашиваться масляной краской.
Нумерация цепей стоечных линий ведется аналогично нумерации цепей на столбовых линиях — сверху вниз и слева направо вдоль направления линии от кабельного ящика.
7
АБОНЕНТСКИЕ ПУНКТЫ
7.1. ОБОРУДОВАНИЕ АБОНЕНТСКИХ ПУНКТОВ
Оборудование абонентских пунктов состоит из абонентской проводки, телефонных аппаратов, розеток, диодных приставок, дополнительных приборов (добавочных звонков, усилителей приема, световой сигнализации и др.), абонентских комплектов АВУ и абонентских защитных устройств (АЗУ). Абонентские пункты оборудуют с кабельного или воздушного ввода. При устройстве абонентского пункта с кабельного ввода (рис. 7.1) абонентская проводка прокладывается от распределительной коробки 10X2 или кабельного ящика, установленного на чердаке этого же здания. При оборудовании абонентского пункта с воздушного ввода абонентскую проводку прокладывают от АЗУ, устанавливаемого на чердаке (рис. 7.2) или в помещении абонента.
Для абонентской проводки применяют однопарные телефонные распределительные провода типа ТРП или ТРВ с полиэтиленовой или поливинилхлоридной изоляцией и медными жилами диаметро-м 0,5 мм. Конструкция таких проводов представлена на рис. 7.3. Электрическое сопротивление токопроводящей жилы провода при температуре 4-20 °C должно быть не более 95 Ом/км. Начат выпуск провода с жилами диаметром 0,32 мм.
Провода ТРП предназначены для эксплуатации при температуре —60 ... 4-65 °C, а ТПВ —40 ... 4-65 °C. Провода поставляются в бухтах или пачках длиной не менее 200 м и массой ме более 50 кг. Допускается поставка маломерных концов длиной не менее 40' м в количестве не более 20% общей длины партии.
Провода ТРП можно прокладывать при температуре не ниже —30 °C, а ТРВ — не ниже —15 °C.
Трасса открытой прокладки проводов 1X2 должна удовлетворять следующим требованиям:
Рис. 7.1. Абонентские пункты на кабельном вводе:
1 — настенный телефонный аппарат; 2 — провод 1x2; 3 — электропроводка; 4 — коробка 10x2; 5 — радиопроводка; 6 — розетка настольного телефонного аппа-
рата
быть наикратчайшей и по возможности прямолинейной;
внутри помещений проходить по стенам на высоте 2,3 ... 3 м от пола и не менее 0,05 м от потолка или по каналам закладных устройств скрытой проводки; допускается прокладка проводов по плинтусам с согласия абонента;
по наружным стенам проходить под карнизами на высоте 2,5 ... ... 3 м;
в вертикальном направлении проходить строго отвесно; допускается прокладка проводов у оконных проемов и дверей при условии их сохранности;
проходить по местам, доступным для обслуживания в любое время;
при наличии съемных карнизов, плинтусов или декоративных щитов проводка по возможности должна проходить под пнмн;
при наличии закладных устройств скрытой проводки последняя должна проходить только по этим каналам;
при пересечении с кабелям»- большей емкости провод 1X2 должен проходить над ними или в отдельных случаях в проштробленной бороздке под ними.
Сращивание проводов 1X2 не допускается. Для крепления прокладываемых проводов 1X2 используют стальные («каблучные») гвозди, данные которых приведены в табл. 7.1.
При горизонтальной прокладке провод 1X2 крепят через каж-
Рис. 7.2. Абонентский пункт на воздушном вводе:
1 — розетка настольного телефонного аппарата, 2 — провод 1x2; 3 — желоб защитный; 4 — АЗУ; 5 — провод ЛТВ-В; 6 — заземление (стальная проволока диаметром 4 ... 5 мм)
дне 250 мм, а при вертикальной— через каждые 350 мм. В местах поворота провод крепят на расстоянии 50 мм от вершины угла. При прокладке проводов 1X2 по стенам, облицованным мрамором, изразцами, кафельными плитками и т. п., крепление их должно осуществляться на специальных металлических скрепах, приклеиваемых к стене клеем БМК-5 или другим (рис. 7.4).
Проложенные провода должны плотно прилегать к стене. Провода одного направления должны укладываться вплотную друг к другу. На участках параллельной прокладки с многопарными кабелями провода 1X2 можно размещать сверху и снизу с учетом минимального числа пересечений. Для параллельной прокладки провода 1X2 с проводами электросети или радиотрансляции расстояние между ними должно быть не менее 25 мм.
В местах пересечений трубопроводов водопровода, отопления, канализации и газа провод 1X2 прокладывают под ними. Трубы отопительной системы, покрытые теплоизоляцией, пересекаются проводами 1X2 поверх теплоизоляции.
При переходе провода 1X2
Рис. 7.3. Телефонный распределительный провод ТРП 1X2 и его прокладка:
J — провод ТРП 1X2; 2 — полиэтилен (поливинилхлорид); 3 — медная жила; 4 — гвоздь каблучный; 5 — электропроводка
с одного здания на другое допускается подвеска его на стальной оцинкованной проволоке диаметром 3 мм, закрепленной вмазанными в стены болтами с кольцом или крюками. Провод навивают вокруг натянутой проволоки с шагом витка 160... 200 мм. Длина подвески — не более 25 м, высота — в пределах 4,5 ... 5 м от земли.
Таблица 7.1. Количество гвоздей и стальных скоб и длина возможной прокладки провода 1X2
Наименование Число в 100 г, шт. Возможность прокладки провода 1X2, м
Гвозди размером, мм: 20X1.5 [332 83
15X1,5 - 414 104
14X1,5 466 117
Стальные скобы 54 44
При включении в распределительные коробки 10X2 концы проводов, проложенные с левой стороны от кабеля 10X2, присоединяют к клеммам 2, 7, 1, 6, 0, 5, а концы проводов, проложенные с правой стороны,— к клеммам 2, 7, 3, 8, 4, 9 последовательно. В клеммы 2 и 7 можно включать провода 1X2, проложенные с любой стороны кабеля.
Абонентские пункты на воздушных вводах оборудуют со стоечных, или столбовых линий (от АЗУ). С линейных проводов стойки на чердак подают провод ЛТВ-В нл'и ЛТР-В, где его включают в защитное устройство. При оборудовании ввода со столбовой линии воздушные провода могут подвешиваться на стойку СТП-1, устанавливаемую на этом здании, или на стальные крюки, заделываемые в стену (рис. 7.5). На деревянных стенах крюки ввертываются в просверливаемые отверстия, а в бетонных, кирпичных, шлакобетонных и т. п. их заделывают в заготовленные гнезда на цементном растворе. Крюки размещают
Рис. 7.4. Крепление провода 1X2 и кабелей к стене здания клеевым способом?' а — скобой 1x2: б — кнопкой; в — скобой 10x2:
1 — скоба, 2— кнопка; 3 — клей; 4 — провода (кабели) 1x2; 5—стена здания
Рис. 7.5. Абонентский ввод с крюков:
? — фарфоровая втулка; 2—провод ЛТВ-В; 3 — резиновая нли эбонитовая труб-ха; — фарфоровая воронка; 5 — линейные провода; 6— изоляторы; 7 — крюки
вблизи места ввода проводов на высоте 2,75... 3 м от земли, как правило, горизонтально на расстоянии 250 мм друг от друга. Допускается также для соблюдения расстояния между проводами в пролете, равного 250 мм, вмазывать крюки один выше другого.
Для ввода проводов в стене устраивают отверстие, в которое со стороны улицы вставляют изоляционную воронку, а со стороны помещения — изоляционную втулку. Между воронкой и втулкой вставляют резиновую или поливинилхлоридную трубку. От линейных проводов в помещение прокладывают провод ЛТВ-В или ЛТР-В и включают его ® АЗУ.
Телефонные аппараты и дополнительные устройства устанавливаются на высоте от пола, мм:
стенные аппараты.......................... 1400 до верхнего
винта крепления
розетки настольных аппаратов .... 250, 500 или 700
диодные приставки и штепсельные розетки 250, 500, 700
блоки АВУ...................................700
дополнительные звонки и блокираторы . 2200
В помещениях, где возможно временное появление сырости, настенный телефонный аппарат устанавливается на деревянной доске размерами 165X200X15 мм, проваренной в олифе.
К основному телефонному аппарату могут подключаться параллельные аппараты, штепсельные розетки, дополнительные звонки, аппараты с усилителем приема или подсветом, удлиненный шнуры.
Подключение провода 1X2 к розеткам основного и дополнительного аппаратов и к клеммам стенного аппарата производится в соответствии с рис. 7.6.
Телефонные аппараты и дополнительные устройства не допускается устанавливать: вблизи отопительных систем, печей, непосредственно у входных дверей, в неосвещенных местах, в помещениях с повышенным шумом, в местах возможных механических повреждений или -окисления деталей, на .подоконниках и под ними.
Рис. 7.6. Включение провода 1X2 в розетку аппарата;
а — настольного; б — добавочного; в — в настенный аппарат:
/ — провод 1X2; 2 — шнур аппарата; 3 —розетка; 4 — дюбель; 5 — подрозетник?: 6 — гвоздь каблучный; 7 — основание настенного аппарата
7.2. ОБОРУДОВАНИЕ АБОНЕНТСКИХ
ПУНКТОВ.
ТАКСОФОНОВ
Таксофоны на ули це устанавливают в ка« бинах и полукабинах. В настоящее время основная часть таксофонов размещается в металлических кабинах типа КТ-4М. Допускается также использование кабин других типов по согласованию с Министерством связи СССР.
Внутри помещений таксофоны устанавлива ют в деревянных кабинах павильонного типа,
Г н
О
Рис. 7.7. Таксофонный пункт в уличной кабине:
1 — кабина, 2 — крючок для сумки посетителя; 3 — полочка для записей; 4 — таксофон; 5 — нумерационная пластина; 6 — кабель ВРГ; 7 — трансформатор понижающий; 8 — козырек металлический; 9 — тревожная сигнализация; 10 — звонок; 11— провод 1x2
в 9 10
Рис. 7.8. Установка таксофонов в кабинах КТ-А
^различных полукабинах, отсеках из оргстекла, полусферах и открыто «а стене.
Металлические кабины уличного типа монтируются на бетонном, цементном или асфальтовом фундаменте строго вертикально в местах, исключающих попадание на кабину опасного напряжения при обрыве проводов электросетей. Корпус кабины заземляется. На гранитных и других плитах уличного покрытия допускается установка кабин без специального фундамента.
Кабину с установленным таксофоном оборудуют электроосвещением, полочкой для записей и крючком для сумок посетителей, резиновым ковриком и информационной табличкой с номером таксофона, телефоном бюро ремонта и адресами ближайших таксофонов. Над кабиной на высоте 3 ... 4 м под козырьком устанавливают понижающий трансформатор 220/127/36 В, комплект тревожной сигнализации и АЗУ при устройстве воздушного ввода (рис. 7.7 и 7.8). Однако понижающий трансформатор наиболее целесообразно устанавливать в ближайшем помещении на высоте 2,5 м от пола или на опоре уличного электроосвещения на расстоянии 3 ... 4 м от земли. Корпус и вторичная обмотка трансформатора заземляются.
При установке кабины в непосредственной близости к зданию абонентская и электроосветительная проводки прокладываются со стены .в металлических гибких защитных шлангах, а на высоте 300... 500 мм над кабиной защищаются металлическими желобами. При размещении кабины на некотором расстоянии от здания ввод в кабину осуществляется подземным способом (рис. 7.9). Для этого от стены здания на глубине 250 ... 300 мм прокладывают в стальных трубах кабель ПРППМ для абонентской линии и ВРГ для электроосвещения. Трубы укладывают на расстоянии 70 .. 100 мм друг от друга. Допускается прокладка кабеля ПРППМ непосредственно в грунте. На стене здания проводки защищаются металлическими желобами или угольниками на высоте 2,8 м от земли. Возможно также использование кабелей ПРПВМ, ПРВПМ, ПТПЖ и ПТВЖ. В отдельных случаях разрешает-
Рис. 7.9. Устройство подземного ввода в таксофонную кабину:
1 — заземлитель; 2 — провод заземления; 3 — провод ВРГ; 4 — трансформатор;
5 — кабель ПРППМ; 6 — стальной угольник; 7 — трубы; 8 — кабина
Таблица 7.2. Технические данные таксофонных кабин
Тип кабины, поставщик Габаритные размеры, мм Масса, кг
наружные | внутренние
КТ-4М, металлическая, з-д „Промсвязь", Ахтырка 2035X757X755 1850X720X720 212
КТ-2М, металлическая, з-д „Промсвязь“, Ахтырка 2050X750X755 1850X720X720 225
КМ, металлическая, з-д „Пром-связь“, Ахтырка Металлическая, з-д „Сварз", Москва 2370X800X800 1900X720X720 390
2292X860X832 1990X800X800 300
КТ-1А, алюминиевая, з-д КМЗ, Москва 2415X900X952 2030X750X840 322
КТ-А, алюминиевая, предприятие „БИЛС”, Москва 2401X855X750 2010X800X800 280
ПКГ-2А, спаренная полукабина, з-д КМЗ, Москва 2094X1531X805 1902X655X709 217
81КТ-1А, алюминиевая полу-кабииа, з-д КМЗ, Москва 964X703X805 950X655X709 64
Спаренная полукабина, предприятие „ВИЛО, Москва 2112X1396X886 2090X800X610 230
Спаренная полукабина, предприятие „ВИЛО, Москва 2400X1655X952 2112Х800Х6Ю 260
Деревянная, павильонная, Талдом 2100X800X800 1900X750X750 150
ся оборудование воздушной абонентской и электроосветительной проводок. С этой целью на кабине устанавливаются две стойки типа СПТ-1, на которые подвешиваются провода со стены здания, с крюков или со стойки на крыше здания.
При групповой установке кабин в потолочное перекрытие одной из них подают кабель 10X2 или 20X2 и размещают в верхнем отсеке распределительную коробку. От коробки к таксофонам прокладывают провода 1X2 в металлических трубах.
Технические данные таксофонных кабин (в том числе ранее применявшихся и находящихся в эксплуатации) приведены в табл. 7.2.
При оборудовании переговорных павильонов для таксофонов используют помещения площадью 20 м2 и более. Помещение должно располагаться на первом этаже магистральной улицы, иметь отдельный вход, подсобное помещение и центральное отопление, естественное и электрическое освещение. Деревянные кабины павильонного типа в количестве 10—20 шт. устанавливаются вдоль стен павильона. Кабины могут быть сдвоенными и строенными или изготовляться на месте в виде вдольстенных блоков. В 'павильоне оборудуется разменная касса. Размен денег не ограничен. У входа в павильон размещаются вывеска «Таксофон» и табличка с указанием времени работы павильона.
При установке таксофонов на стенах вестибюлей метрополитена,
почтовых отделений, магазинов и т. д. используются разделительные перегородки из оргстекла, накрывочные панели (рис. 7.10), устройства из других материалов, а также сферические полукабины. Сферические полукабины поставляются двух типов: диаметром 900 мм при массе 42 кг (производство машиностроительного завода) и диаметром 800 мм при массе 9 кг (производство НРБ).
8
ЗАЩИТА ЛИНЕЙНЫХ СООРУЖЕНИЙ ОТ ОПАСНЫХ И МЕШАЮЩИХ НАПРЯЖЕНИЙ И ТОКОВ
6.1. ИСТОЧНИКИ ОПАСНЫХ И МЕШАЮЩИХ НАПРЯЖЕНИИ И ТОКОВ
Источниками опасных и мешающих напряжений и токов для сооружений ГТС являются: провода электросетей напряжением до 1000 В и контактные сети городского наземного электротранспорта при сообщении их с проводами линий связи; линии электропередачи напряжением выше 1000 В (до 35 кВ), оказывающие электрическое влияние или имеющие сообщение с проводами линий связи; линии электропередачи напряжением от НО кВ и выше, оказывающие магнитное и гальваническое влияния; контактные сети электрифицированных железных дорог (ж. д.) постоянного и переменного токов, создающие электрическое, магнитное и гальваническое влияния; грозовые разряды и прямые удары молнии.
Таблица 8.1. Допустимые значения индуктируемой ЭДС на воздушных линиях связи
Опора ГТС Величина допустимой индуктируемой ЭДС, В
длительно кратковременно при влиянии электрифицированных ж. д.
при влиянии ЛЭП и времени срабатывания системы защиты, с
0,15 0,3 0.6 1,2 И более
Деревянная и с железобетонными приставками Железобетонная 60 36 2000 320 1500 240 1000 160 750 120 1000 160
Индуктируемые опасные продольные ЭДС не должны превышать значений, приведенных в табл. 8.1. Напряжение наводимого шума, возникающее на зажимах телефонного аппарата, не должно превышать 1,5 мВ. Допустимые сближения (расстояния) между линиями связи и высоковольтными линиями и контактными проводами электрифицированных ж. д. указаны в'табл-. 8.2 и 8.3.
Таблица 8.2. Наименьшая ширина параллельного сближения воздушной линии ГТС и ЛЭП с изолированной нейтралью
Линейное напряжение ЛЭП, кВ 3,3 6,6 10 25 35
Наименьшая допустимая ширина сближения, м 10 17 22 36 43
Таблица 8.3. Допустимая ширина параллельного сближения между воздушной линие ГТС и контактным проводом наземного электротранспорта постоянного тока
Напряжение контактного провода, В 600 1500 3300
Наименьшая допустимая ширина сближения, м 10 20 60
8.2. ЗАЩИТА ЛИНИИ СВЯЗИ
Защита линий связи от опасных напряжений и токов должна проводиться в соответствии с действующим ГОСТ. Все кабельные, угловые, переходные и вводные (оконечные) опоры столбовых линий оборудуются молниеотводами. Необходимое сопротивление заземления зависит от числа проводов на воздушной линии, удельного сопротивления грунта на данном участке и заземляемого устройства. Нормы сопротивления заземлений и конструктивные данные заземляющих устройств приведены в табл. 8.4—8.7.
Для устройства заземлений линейных сооружений ГТС используют заземлители из стальных труб или стержней, стальной проволоки и трубы водопроводной сети. Для заземления кабельных ящиков используют стальные трубы или стержни диаметром 2,5 ... 3,0 см и длиной 1,5 ... 3,0 м. Молниеотводы устраивают из стальной оцинкованной проволоки диаметром 4 ... 5 мм. Проволоку прибивают к опоре стальными скобами от вершины до комля. Нижнюю часть проволоки, длину которой определяют по табл. 8.5, укладывают в траншею глубиной не менее 1 м и засыпают землей. В грунтах с большим удельным со-
Таблица 8.4. Нормы сопротивления заземлений
Заземляющее устройство Нормы сопротивления заземлений, Ом, при удельном сопротивлении земли, Ом-м
До 100 101...300 301...Б00 Более 500
АЗУ, молниеотвод, корпус и вто- 30 45 55 75
рая обмотка трансформатора Кабельный ящик 10 15 18 25
Таблица 8.5. Длина проволоки, укладываемой в землю при устройстве молниеотводов
Характер грунта Сопротивление грунта. Ом-см Для заземлений сопротивлением 50 Ом Для заземления ; сопортивлением 100 Ом
Длина одного провода, м Число проводов Общая длина проводов, м Длина одного провода, м Число проводов Общая длина провода, м
Болото 2-Юз 1,5 1 1,5 1 1 1
Чернозем 5-103 2 1 2 1 1 1
Глина 6-103 2 1 2 1,5 1 1,5
Суглинок 8-103 3 1 3 2 1 2
Супесок 30-10з 9 1 9 5 1 5
Песок мокрый 40-103 7 2 14 6 1 6
Песок средней влажности 44-103 8 2 16 7 1 7
Примечание. Для заземлений сопротивлением менее 50 Ом^нужное сопротивле-аие получают, увеличивая длину и число закапываемых отрезков проволоки или •руб.
Таблица 8.6. Сопротивление заземления из одной трубы, вычисленное для средних значений удельного сопротивления различных грунтов
Характер грунта Среднее соп ро-тивление грунта, Ом-см Сопротивление заземления из одной трубы i J
.длиной 2 м длиной 2,5 м
при., диаметр трубы, см
2,0 2,5 3,0 2,0 2,5 3.0
Болото 2-103 9,5 9,2 8,75 8,0 7,6 7,4
Чернозем [5-Ю3 24,0 23,0 21,8 20,0 19,0 18,5
Глина 6-103 28,7 27,5 26,2 24,0 22,8 22,2
Суглинок 8-Ю3 38,3 36,7 35,0 32,0 30,2 29,7
Супесок 30-103 143,0 137,0 131,0 120,0 114,0 111,0
Песок мокрый 40’10® 191,0 183,0 174,0 160,0 152,0 148,0
Песок средней влажности 44-IO3 210,0 202,0 192,0 176,0 167,0 163,0
Примечание. Число труб для заземления определяют ориентировочно путем деления сопротивления заземлений из одной трубы на 0,8/?, где R—необходимое сопротивление заземления.
Таблица 8.7. Сопротивление заземления разрядников кабельных ящиков при устройстве подводных кабельных переходов
Удельное сопротивление грунта, Ом-м До 50 (чернозем, торф) 51...100 (глина, суглинок) 101...300 (супесок) 301...500 (песок) 501...1000 (каменистый грунт)
Сопротивление заземления, Ом, нг более 5 6 7 10 12
Рис. 8.1. Устройство заземления: а — одной трубой; б—несколькими трубами:
/ —г труба стальная; 2 — стальная проволока диаметром 5 мм; 3 — хомут из перевязочной проволоки диаметром 2 мм; 4 — проволока стальная диаметром 4 ... 5 мм
противлением в отдельную траншею прокладывают дополнительный отрезок проволоки иля несколько отрезков (лучей), припаяв их к основному проводу у комля опоры. На кабельных опорах к молниеотводу из стальной проволоки диаметром 4 ... 5 мм подключают изолированный провод марки ПР заземления кабельного ящика. Место соединения провода с молниеотводом пропаивают припоем ПОССУ-ЗО-2. При устройстве молниеотвода и заземления железобетонной кабельной опоры у кабельного ящика и на нижнем конце ее обнажают один из арматурных стержней, к которому присоединяют провод ПР от заземления кабельного ящика и проволоку заземлителя в грунте. Места соединений пропаивают припоем, а обнаженные части арматуры заделывают цементно-песчаным раствором.
При устройстве заземлений из стальных труб или стержней, число' которых определяют по табл. 8.6, стальную проволоку присоединяют к ним посредством горячей пайки или сварки (рис. 8.1).
Заземление защитных и других устройств абонентских пунктов чаще выполняют путем присоединения заземляющего изолированного провода ПР с жилами диаметром 1,5 мм к трубе водопроводной сети (рис. 8.2). Для обеспечения надежного контакта трубу, хомут и свинцовую прокладку зачищают до металлического блеска. Сопротивление заземления не должно превышать норм, указанных в табл. 8.8.
Пересечение воздушных линий связи с высоковольтными линиями допускается при напряжении в последних не более 1 кВ и выполняется изолированным проводом ПСБАП (В). Такой провод подвешивают ниже проводов линий электропередач и выше контактных проводов городского электротранспорта. Пересечение линий электропередачи вы-
Рис. 82. Подключение заземляющего провода к водопроводной трубе:
I — водопроводная труба; 2 — свинцовая прокладка, 3 — хомут из листовой стали; 4 — провод
ПРГ; 5 —болт Мб-15
Рис. 8.3. Вязка и соединение изолированного провода ПСБА с линейным проводом на пересечениях с высоковольтными линиями:
/ — провод ПСБА; 2 — изолятор; 3 — голый линейный провод
Таблица 8.8. Нормы сопротивления заземления абонентских пунктов
Число абонентских пунктов, подключаемых к заземлению, шт. 1—2 3 4
Сопротивление заземления, Ом 50 . зо 20
полняют под углом 90° и в отдельных случаях не менее 45° Соединение провода ПСБАП (В) со стальными или биметаллическими проводами делают на изоляторе с заделкой двойной встречной петлей (рис. 8.3). Сращивание проводов ПСБАП (В) в 'пролетах подвески не допускается.
При пересечении линий электропередачи устраивают двойное крепление проводов связи на прилегающих опорах. На столбовых линиях крюкового профиля для двойного крепления проводов связи ввертывают дополнительный крюк с изолятором выше крюка, несущего линейный провод (рис. 8.4). На изоляторе дополнительного крюка отрезок проволоки того же материала и диаметра, что и линейный провод, заделывают промежуточной вязкой в средней части. Концы его на расстоянии 400 мм с обеих сторон от основного изолятора связывают спаечной проволокой с линейным проводом путем навивки плотных витков на оба провода на длине 100 мм и затем нескольких витков только на линейный провод.
При траверсном профиле линии к опоре крепят двойные траверсы (с обеих сторон) и линейный провод закрепляется на изоляторах обоих тоавеос с применением хомута .'Из отрезка линейного провода.
На стоечных линиях двойное крепление проводов в зависимости от местных условий может выполняться следующими способами;
1. На траверсах стойки с внутренних сторон каждой пары штырей
Рис. 8.4. Двойное крепление проводов столбовых линий связи при пересечении электролиний:
и — на опорах крюкового профиля; б—на опорах траверсного профиля:
1 — линейный провод; 2 — спаечная проволока; .3 — перевязочная проволока;
4 — хомут из отрезка линейного провода
Рис. 8.5. Двойное крепление проводов стоечных линий при пересечении линий электропередачи:
а —за два изолятора; б—за одни изолятор и дополнительно за установленный рядом второй изолятор; в — за один изолятор и дополнительно за изолятор, установленный на верхней траверсе:
1 — съемный штырь с изолятором; 2— траверса стойки; 3— провод типа ПСБА (П); 4 — голый провод, 5—-спаечная проволока 1 мм; 6—изолятор
устанавливают по два съемных штыря (рис. 8.5,с)- Штыри устанавли-вают так, чтобы после навертывания изоляторов на основной и съем--ный штыри расстояние между изоляторами оставалось 3 ... 5 мм. Подвешиваемые изолированные провода заделывают за изоляторы основного и съемного штырей.
Вязку проводов осуществляют двояко в зависимости от того, где-пересекаются линии: в пролете, примыкающем к кабельной (оконечной) стойке, или в среднем пролете (см. рис 8.5,а). Провода заделывают обычным порядком с той лишь разницей, что их вяжут не за один, а за два изолятора и, кроме того, во втором случае делают меньшее число витков голого провода. При этом, если вторая стойка-пересекаемого пролета установлена выше кабельной (оконечной) стойки, конец провода ПСБАП(В) перед закреплением двойной петлей располагают ниже отрезка провода, идущего от одного изолятора к другому, и наоборот.
При устройстве пролета пересечения в средней части линии голый-н изолированный провода -последовательно навивают иа шейкн обоих изоляторов и закрепляют обычным образом. Конец изолированного провода соединяют с голым на отогнутом вниз отростке.
2. Провода в пролете пересечения заделывают за изоляторы на основных штырях стойки существующим способом (рис. 8.5,6). За каждый изолятор на дополнительном штыре стойки крепят отрезок стальной илн биметаллической проволоки диаметром- 1,2 нли 1,5 ммч оконечной вязкой. Концы этого отрезка скрепляют с изолированным-проводом путем обмотки их спаечной проволокой диаметром 1,5 мина длине 100 мм и навивания восьми витков только на изолированный провод. Место крепления проводов должно быть на расстоянии 250 ... 300 мм от штыря. Допускается крепление голой проволоки навиванием десяти плотных витков на изолированный провод.
3. Двойное крепление выполняется с использованием изоляторов, расположенных на верхних соседних траверсах (рис. 8.5,в). На кабельной или оконечвой опоре отрезок стальной или биметаллической1 проволоки диаметром 1,2 или 1,5 мм заделывают конечной вязкой за изолятор на верхней траверсе. Второй конец проволоки прикладывают к изолированному проводу на расстоянии 250 ... 300 мм от штыря и скрепляют с ним спаечной проволокой диаметром 1,0 мм
При транзитном пролете пересечения отрезок проволоки на верхнем изоляторе крепят средней частью обычным порядком. Концы его с одной и другой стороны заделывают за изолированный и голый провода указанным выше способом. Такой способ целесообразен при устройстве пересечений небольшим числом проводов с использованием стойки СПТ-2 для одной цепи и стойки СПТ-6 для двух цепей. Две пары свободных изоляторов стойки СПТ-6 могут быть использованы для подвески голых проводов других цепей в обратном направлении.
Устройство пересечений с линиями электропередачи выполняют в соответствии с данными, приведенными в табл. 8.9 н 8.10.
Прн пересечении эл. ж. д. (на переменном токе) н высоковольтных линий напряжением 1 кВ н выше необходимо прокладывать подземный кабель с установкой на прилегающих опорах кабельных ящиков. Максимально допустимая длина пролета прн пересечении стоечных линий ГТС с линиями электропередачи не должна превышать 100 м.
Расстояние по горизонтали от основания кабельной опоры до ближайшего рельса зависит от угла -пересечения н не должно быть менее-величин приведенных в табл. 8.11.
Таблица 8.9. Максимально допустимые длины пролета при пересечении воздушных линий связи ГТС с линиями электропередачи
Тип линии О н У
Длина пролета пересечения, м, не более 50 50 40
Примечания: I. Если длина пролета пересечения больше указанной в таблице, тго в этом пролете должен быть проложен кабель.
2. При числе проводов более десяти в пролете пересечения должен быть проложен кабель.
Таблица 8.10. Размеры переходных опор и подпор, глубина их закопки при пересечении с контактными проводами эл. ж. д., трамваем и троллейбусом
Число проводов Высота опоры от головки рельса ИЛИ МОСТОВОЙ, м, не менее Диаметр опоры в вершине, мм, не менее Глубина закопки опору, м, не менее Общая длина опоры или подпоры, м, не менее Диаметр подпоры в вершине, мм не меиее
До 8 вкл. 11,0 220 1,8 12,8 200
10...16 11,6 220 1,9 13,5 200
Примечание. При пересечении с контактными проводами трамваев и троллейбусов общая длина’опоры может быть уменьшена на величину До 2 м при соблюдении установленных габаритных размеров.
Таблица 8.11. Наименьшее расстояние по горизонтали от основания кабельной опоры до ближайшего рельса эл. ж. д. переменного тока
Угол пересечения (в плане) 90° 75° 60° 45*
Кратчайшее расстояние от кабельной опоры до ближайшего рельса, м 20 50 80 100
8.3. АБОНЕНТСКИЕ ЗАЩИТНЫЕ УСТРОЙСТВА
Для защиты абонентских пунктов от опасных напряжений и токов устанавливают абонентские защитные устройства АЗУ. В настоящее время промышленностью поставляются АЗУ-5 и АЗУ-4 (рис. 8.6). В эксплуатации находятся поставлявшиеся ранее АЗУ-1, АЗУ-2 и АЗУ-З. Технические данные АЗУ различных типов представлены в табл. 8.12 и на рнс. 8.7.
Напряжение пробоя разрядников: угольного УР-bOU 500±100 В, трехэлектродного Р-27 350+ 40 В, искрового ИР-0,2 1,7±2,2 кВ. Для предохранителей СК-1,0 и СН-1,0 плавящий ток составляет не более 0,2 А. Угольные пластины должны соответствовать требованиям действующего ГОСТ.
Рис. 8.6. Абонентские защитные устройства АЗУ-5 (а) и АЗУ-4 (б):
1—основание пластмассовое; 2—защитный разрядник типа Р-27,3; 3 — панель ПЛК7-Д-31; 4 —крышка пластмассовая; 5 —крепежный винт невыпадающий;
6 — предохранитель СН-50-1,0; 7 — винт искровой
Таблица 8.i2. Технические данные абонентских Защитных устройств
Тип устройства Характеристика Область применения Размер, мм Масса, г
Азу-5 С одним трехэлектродным газонаполненным разрядником Р-27 При включении в кабель любой длины, проложенный в открытой местности при отсутствии ближе 100 м каких-либо сооружений, экранирующих кабель от разрядов молнии, и прн отсутствии воздушных пересечений линии связи с линиями электропередачи напряжением 380/220 В и контактными сетями 45X70X48 100
АЗУ-4 С двумя разрядниками и искровым воздушным промежутком ИР-02, одним трехэлектродным газонаполненным разрядником Р-27 и двумя предохранителями с ножевым наконечником СН-1,0 При включении в смешанные лнннн подземных или подвесных кабелей и воздушные линии с пересечением контактных и электроосветительных линий напряжением 380/220 В 82X84X48 170.
АЗУ-З С двумя угольными разрядниками УР-500, двумя трубчатыми предохранителями СК-1 и двумя искровыми разрядниками ИР-0,3 При установке блокиратора на воздушной линии и пересечении с линией электропередачи напряжением 380/220 В или сетями трамвая и троллейбуса 0 82X45 220
АЗУ-2 С двумя угольными разрядниками УР-500 и с двумя трубчатыми предохранителями СК-1 При наличии пересечений воздушной линии связи с линией электропередачи напряжением 380/220 В или с контактными сетями трамвая и троллейбуса 0 82X45 220
АЗУ-1 С двумя угольными разрядниками УР-500 При отсутствии пересечений линии связи с линией электропередачи напряжением 380/220 В или сетями трамвая и троллейбуса 0 82X45 200
CH-КО
Рис. 8.7. Принципиальные схемы АЗУ
9
ТЕХНИЧЕСКАЯ ЭКСПЛУАТАЦИЯ АБОНЕНТСКИХ УСТРОЙСТВ
9.1. ОБЩИЕ ПОЛОЖЕНИЯ
Техническое обслуживание абонентских устройств, как н других сооружений связи, должно обеспечивать высококачественную работу городских телефонных связей. Это достигается проведением текущего обслуживания сооружений, качественным устранением повреждений в установленные контрольные сроки и своевременным проведением ремонтных работ.
Целью эксплуатационно-технического обслуживания сооружений является поддержание в исправном состоянии всех участков абонентских устройств. Возникающие линейно-абонентские и аппаратные повреждения устраняют в день поступления заявки, если она поступила до 17 час. в рабочие дни и до 16 час. в субботние дни. При поступлении заявки позже указанных часов повреждения устраняются в течение следующего рабочего дня. Устранение повреждения телефонного аппарата в мастерской производится в течение 5 суток. Правильный учет заявлений абонентов об обнаруженных повреждениях и длительности их устранения дает возможность характеризовать эксплуатационное и техническое состояние ГТС, проводить анализ н на его основе принимать необходимые меры.
Действие связей проверяют с АТС при помощи автоматической проверочной аппаратуры и измерительных столов бюро ремонта, а также путем опроса абонентов. Ремонтные работы обеспечивают поддержание илн восстановление первоначальных эксплуатационных характеристик сооружений. В зависимости от объемов выполняемых работ ремонты подразделяются на текущий и капитальный
9.2. ТЕКУЩИЙ РЕМОНТ
Текущим ремонтом называют минимальный по объему вид плановых ремонтных работ, при которых обеспечивается постоянное и систематическое поддержание аппаратуры и оборудования в соответствии с нормами.
В состав работ по текущему ремонту воздушных столбовых и стоечных линий входят:
замена до 25% негодных опор, приставок и подпор и допропитка ранее установленных опор;
- укрепление подгнивших опор железобетонными приставками (в среднем две-три опоры на 1 км линии);
устройство искусственных оснований к отдельным опорам;
передвижка отдельных опор;
выправка угловых и промежуточных опор, окопка их и подсыпка грунта;
подъем отдельных опор для соблюдения габарита;
,, замена, укрепление и регулировка оттяжек;
дополнительное укрепление отдельных опор подпорами, оттяжками, а на отдельных участках установка противоветровых опор;
замена проводов, не обеспечивающих требуемой механической прочности на отдельных переходах и пересечениях;
замена проводов в тех пролетах, где они подвержены быстрой коррозии (вблизи химзаводов, фабрик, депо и др.);
сварка стальных проводов;
регулировка проводов (до 10%);
ремонт и устройство недостающих молниеотводов и заземлении;
ремонт ввода и замена изолированных проводов, имеющих износ изоляции, установка вводных изоляторов;
расчистка просек;
чистка и замена битых изоляторов (со сколами, трещинами и т. п.), укрепление слабо насаженных изоляторов;
выправка, замена и установка новых штырей, крюков, подтягивание гаек, шурупов, болтов и подкосов, замена негодных вязок, выправка илн замена негодных траверс;
запайка или покрытие лаком мест соединения изолированных проводов с голыми;
замена отбойных тумб и установка новых, крепление (подтягивание) проволочных хомутов на приставках и установка недостающих, вырезка негодных стыков и дефектных мест на проводах с устройством вставок, удаление набросов;
вырубка поросли кустарников, обрезка сучьев, удаление деревьев, угрожающих падением на линию связи;
замена обветшалых, кросснровочных проводов на кабельных столбах и стойках, замена предохранителей и разрядников, не удовлетворяющих техническим требованиям;'
осмотр переходов и пересечений и проведение ча них работ по обеспечению габаритов;
производство сплошного контроля состояния опор;
возобновление нумерации опор, подпор и приставок;
выправка илн замена ступеней на кабельных опорах, ремонт кабельных площадок, желобов и их окраска;
выправка, ремонт н окраска стоек, ремонт крыш у стоек н креплений оттяжек, замена отдельных втулок в траверсах, ремонт рабочих площадок, люков и лестниц на чердаках, под стойками;
перенос отдельных стоек на другие дома в связи с ветхостью крыш и сносом отдельных строений.
В состав работ по текущему ремонту абонентских пунктов на воздушном вводе входят:
проверка исправности вводов, чердачной, лестничной, коридорной и комнатной проводок, укрепление и замена проводки;
проверка и замена заземляющих проводов и заземлителей;
проверка, исправление, замена илн установка абонентских предохранителей, втулок, воронок и других деталей;
укрепление, ремонт или установка недостающей арматуры;
чистка телефонного аппарата и его деталей;
осмотр таксофонов, проверка нх работы, устранение повреждений, чистка, регулировка, замена деталей, проверка прочности креплений аппаратов, проверка работы таксофона с измерительного стола кросса станции, ремонт номеронабирателей, субпанелей и микроте-лефонных трубок в группах по обслуживанию таксофонов;
осмотр кабины и состояния ее оборудования, устранение обнаруженных дефектов, вставка недостающих стекол, покраска, слесарный ремонт (столярный ремонт), проверка состояния электроосвещения н работы по оборудованию сигнализации.
9.3. КАПИТАЛЬНЫЙ РЕМОНТ
Капитальным ремонтом называется наибольший по объему вид плановых ремонтных работ, выполняемых с периодичностью более одного года. При капитальном ремонте изношенные части н конструкции сооружений заменяют на новые илн на более прочные и экономичные, улучшающие эксплуатационные возможности объектов. При выполнении капитального ремонта одновременно осуществляются и все работы, относящиеся к текущему ремонту.
В состав работ по капитальному ремонту воздушных столбовых и стоечных линий входят:
регулировка проводов, замена изоляторов, не соответствующих диаметру проводов;
замена проводов, не отвечающих электрическим нормам илн не обеспечивающих нормальной механической прочности, приведение проводов на каждой цепи к одному диаметру путем замены илн перекладки отдельных проводов;
замена стальных проводов проводами из цветных металлов;
замена негодной арматуры (траверс, крюков и т. д.), переустройство линий с крюкового профиля на траверсный для соблюдения габаритов и приведения к нормам электрических характеристик цепей;
замена до ьии/0 опор (сложных опор и подпор), укрепление опор искусственными основаниями, железобетонными приставками, ряжами и др., замена деревянных опор железобетонными;
спрямление трассы с целью уменьшения числа угловых опор и доведения величины углов до нормы;
выноска линий с заболоченных и труднопроходимых участков к дорогам, а также из районов, в которых наблюдается частая повреждаемость проводов;
учащение опор линий для доведения длины пролета до нормы;
приведение к установленным нормам воздушных переходов линий связи через реки, железнодорожные полотна, трамвайные и троллейбусные сети и пересечений с высоковольтными линиями;
замена кабельных площадок;
приведение электрических характеристик цепей воздушных линий связи к установленным нормам;
вырубка и расширение просек на трассах линий связи с целью соблюдения габаритов и предупреждения повреждений;
переустройство столбовых линий на стоечные;
сплошная перекладка проводов на стоечных линиях;
установка надставок на стойках и развертывание стоек по направлению тяги проводов с целью приведения габаритов проводов к нормам. •
В состав работ по капитальному ремонту таксофонных пунктов входят:
ремонт таксофонов в мастерских или на заводах с полной разборкой и сборкой, ремонт и замена отдельных частей и монтажа таксофонов, покраска корпуса и микротелефонной трубки;
ремонт металлических и деревянных кабин в мастерских;
ремонт кабин с заменой отдельных деталей (филенок, потолка и т. д.), остекление и покраска.
9.4. РЕМОНТ ТЕЛЕФОННОЙ АППАРАТУРЫ
Телефонные аппараты ремонтируют на линии (у абонента), в мастерских, организованных при эксплуатационных цехах, в механических мастерских ГТС, при областных управлениях связи и на заводах ГУПП Министерства связи СССР. При проведении всех видов ремонта необходимо соблюдать требования, приведенные в гл. 2, 3 и в табл. 9.1.
9.5. УСТРАНЕНИЕ ПОВРЕЖДЕНИЙ В АБОНЕНТСКИХ УСТРОЙСТВАХ
Заявки о повреждениях телефонов поступают в бюро ремонта РАТС или ЦБР. При поступлении заявки выясняется вид повреждения и производится проверка с испытательно-измерительного стола в сторону линии (абонента) и в сторону оборудования АТС. Это позволяет проверить прохождение разговора и вызова, определить вид
Таблица 9.1. Основные требования к отремонтированным телефонным аппаратам
Деталь аппарата
Положение детали
Корпус аппарата, розетка
Детали аппарата
Микротелефон-ная трубка
Номеронабиратель
Звонок
Рычажный переключатель
Монтажная плата с печатной схемой
Проводники схемы
Винты контакт -ные и крепежные
Трущиеся части номеронабирателя и рычажного переключателя
Контактные пружины
Шнуры
Все детали аппарата
Плотно закрыты н надежно закреплены винтами, гайками, приливами и прорезями. Концы жил аккуратно заделаны и уложены. В местах выхода из аппарата на микротелефонный и розеточный шнуры надеты патрубки
Микротелефонная трубка, номеронабиратель, розетка, шнуры соответствуют типу н расцветке аппарата
Контактные пружины очищены, выправлены и отрегулированы с обеспечением надежного электрического контакта. Капсюли проверены н правильно уложены
Плавно вращается, без шума. Механизм работает свободно, останавливаясь в конце рабочего хода с «качкой» — некоторым обратным движением. При наборе любой цифры пальцевый диск без остановки возвращается в исходное положение
Якорь с бойком отрегулированы, чашки закреплены в положении нужной громкости. Регулятор громкости обеспечивает плавное изменение силы звучания звонка
Легко опускается под тяжестью микротелефонной трубки, а при снятии ее быстро поднимается под действием пружины
Контактные соединения надежно пропаяны, без заусениц, остатков припоя,, загрязнений, коррозии токопроводящих линий. Плата без деформаций, трещин, сколов, надежно закреплена
Перевязаны в жгуты, пропаяны в местах включений, не должны попадать в чашки звонка, мешать движению номеронабирателя, рычажного переключателя, бойка звонка и др.
Завернуты до отказа. Без сорванной резьбы и шлицев. Надежно удерживают все детали и проводники
Смазаны в установленных местах приборным морозостойким маслом
Сохраняют заданную форму, без изгибов и вмятин. Контактное давление и зазоры строго выдержаны
Сохраняют заданную форму, без перекручиваний, вытяжки отдельных звеньев спирали, очищены
Промыты, очищены, отполированы, прокрашены и без повреждений (сколов, трещин, глубоких царапин, окислений и т. д.), а также без накопления пыли и других загрязнений______________
повреждения линии (обрыв, короткое, сообщение, земля), измерить сопротивление проводов линии, изоляции между проводами и по отношению к-земле определить участок повреждения в сторону станции и линии, проверить работу номеронабирателя.
Заявки о повреждениях, результаты измерений и сведения об устранении повреждений фиксируются в соответствующей технической документации. При повреждении в сторону линии заявка передается участковому электромонтеру связи для принятия мер. Поврежденный участок абонентской линии обычно определяется с помощью микротелефонной трубки, в которой телефон и микрофон соединены последовательно или параллельно с двухжильным окончанием (жилами).
Наиболее распространенными видами повреждений являются:
обрыв — разъединение (разрыв, обрыв) одного илн обоих проводов линии (жил кабеля, провода, шнура, контактов аппарата и др.).
короткое—соединение между собой двух проводов одной линии (цепи) в кабеле, проводах ТРП, ТРВ, ЛТВ-В, ЛТР-В, на воздушных линиях, в аппаратуре и т. д.
сообщение — соединение одного илн обоих проводов с одним нли несколькими проводами других соседних линий (цепей).
«земля» — заземление одного или обоих проводов линии; соединение с землей деталей сооружений: винтов, угольных пластин, жил кабеля и т. д.
Перечисленные повреждения возникают: «земля», короткое и обрыв — в кабелях, оконечных кабельных устройствах, проводах воздушных линии, АЗУ, телефонной аппаратуре, блокираторах, розетках, диодных приставках, кроссировочных проводах и в абонентской проводке; сообщение — в кабелях, оконечных кабельных устройствах и в проводах воздушных линий.
В телефонных аппаратах, кроме того, могут возникать повреждения: плохо слышно, нас плохо слышат, слабо слышен звонок, не работает номеронабиратель, треск и повреждение в шнуре, не работает рычажный переключатель и т. п.
Повреждения могут быть постоянными и временными, появляющимися при порывах ветра, проезде транспорта, осадках, перемещении и движении деталей аппаратуры и др.
Место повреждения в линейных устройствах определяют проверкой линии на участках: от АТС до распределительного шкафа, от последнего до распределительной коробки или кабельного ящика и от них до телефонного аппарата или в обратном направлении от аппарата к станции.
Повреждение на участке от кросса АТС до распределительного шкафа выявляют с измерительного стола бюро ремонта или непосредственно от защитных полос кросса. Для этого необходимо отключить кроссировочный провод от клемм плннта магистрального бокса в распределительном шкафу и проверить наличие илн отсутствие сигнала ответа станции.
Участок повреждения от распределительного шкафа в сторону распределительной коробки или кабельного ящика и в сторону телефонного аппарата (или в обратном порядке) определяют с помощью рабочей микротелефонной трубки. Участок повреждения, например, от
Рис. 9.1. Определение повреждения «земля»:
1 — рабочий микротелефон, 2 — плинт распределительного бокса в шкафу; 3— кроссировочный провод поврежденной линии; 4 — кроссировочный провод действующей линии; 5 — жилы распределительного кабеля; 6—плинт коробки 10x2,
7 — провод абонентской линии
распределительного шкафа в сторону аппарата рекомендуется определять в следующем порядке:
1. При повреждении «земля» (рис. 9.1).
а) отключить жилы кроссировочного провода от клемм плинта распределительного бокса;
б) отыскать минусовую жилу любой действующей пары в шкафу; для этого одну жилу шнура рабочей микротелефонной трубки временно присоединить к крепежной пластине или винту плинта (заземлить), а другую жилу поочередно присоединить к клеммам любой действующей пары до получения слышимости прохождения тока (продувания, щелчка) в рабочем телефоне, что является признаком подключения к минусовой жиле;
в) одни конец микротелефонного шнура присоединить к найденной минусовой клемме, а другим — поочередно касаться к клеммам плинта поврежденной линии на распределительном боксе. Щелчок (треск, продувание) в телефоне будет служить признаком того, что повреждены (заземлена) одна или обе жилы распределительного кабеля или абонентской проволоки. Если щелчка в телефоне не слышно, то повреждения на участке от распределительного шкафа до телефонного аппарата нет.
2. При повреждении «короткое» (рис. 9.2):
а) отключить от клеммы плинта поврежденной пары одну жилу кроссировочного провода в распределительном шкафу и к этой клемме присоединить жилу рабочей микротелефонной трубки; другую жилу микротелефонного шнура присоединить к отключенной жиле крое-сировки. Прослушивание продувания (щелчка) в телефоне будет служить признаком того, что короткое замыкание находится в стороне телефонного аппарата;
б) при обесточенной линии проверку производят временным присоединением одной из клемм поврежденной линии к клемме ближайшей действующей пары (лезвием -отвертки, куском провода). При этом кроссировочный провод отключают и жилы рабочей микротелефон-яой трубки присоединяют: одну ко второй клемме действующей пары
Рис. 9.2. Определение повреждения «короткое»:
1 — рабочий микротелефон; 2— плннт распределительного бокса в шкафу; 3 — кроссировочный провод поврежденной лнинн; 4 — кроссировочный провод действующей линии; 5 — жилы распределительного кабеля; 6 — плинт коробки 10X2;
7 — провод абонентской линии
и другую — ко второй клемме поврежденной пары. Прослушивание продувания (щелчка) в рабочем телефоне является признаком того, что короткое замыкание произошло в распределительном кабеле или абонентской линии, включая аппарат.
3. При повреждении «обрыв» (рис. 9.3):
а) жилы микротелефонного шнура присоединить к клеммам плинта магистрального и затем распределительного боксов. Появление сигнала ответа АТС является признаком отсутствия обрыва на участке от шкафа до станции;
б) при отсутствии сигнала АТС поврежденную линию закоротить (например, в коробке). В распределительном боксе шкафа отключить одну жилу кроссировочногэ провода от клеммы поврежденной линии и подключить к этой клемме одну жилу шнура рабочего микротелефона. Другую жилу микротелефон ною шнура присоединить к отклю*
Рис. 9.3. Определение повреждения «обрыв»:
1 — рабочий микротелефон; 2— плинт распределительного бокса в шкафу; 3 — кроссировочный провод поврежденной линии; 4 — перемычка из проволоки; 5 — жилы распределительного кабеля; 6 — плинт коробки 1&Х2; 7 — провод абонентской линии
Рис. 9.4. Определение повреждения «сообщение» : / — рабочий микротелефон, 2— плинт распределительного бокса кроссировочный провод поврежденной лиини; 4— кроссировочный вующей линии; 5 — жилы распределительного кабеля; 6 — плинт 7 — провод абонентской линии
в шкафу; 3'— провод дейст-коробки 10X2;.
чеиной жиле провода. Отсутствие сигнала подтвердит наличие об-рыва на участке от шкафа до коробки.
4. При повреждении «сообщение» (рис. 9.4):
а) на распределительном боксе отключить от клемм плинта жилы кросснровочного провода поврежденной линии. Одну жилу шнура рабочего микротелефона присоединить к крепежному винту или нумерационной пластине плинта (заземлить), а другой жилой на плинте распределительного бокса поочередно касаться первой и второй клемм* плинта поврежденной пары. Прослушивание щелчка в рабочем телефоне является признаком сообщения с минусовой жилой другой (действующей) пары в кабеле или проводах воздушной линии;
б) сообщение с плюсовой жилой определяют аналогично выявлению повреждения «земля».
Порядок определения повреждения других устройств такой же, как из распределительного шкафа.
Повреждения телефонных связей подразделяются на аппаратные^ линейно-абонентские, кабельные и станционно-абонентские. К аппаратным относятся повреждения деталей телефонного аппарата, таксофона, микротелефонной трубки, микротелефонного и розеточного» шнуров, розетки, схемы аппарата, дополнительных приборов (блокираторов, диодных приставок, блоков АВУ, дополнительных звонков» и др.). К линейно-абонентским повреждениям относятся неисправности в абонентских проводках от оконечных кабельных устройств и вводных крюков, воздушных проводах и переходных устройствах (кроссировочных проводах в шкафах и кабельных ящиках, плавких телохранителях, угольных разрядниках и предохранителях кабельных ящиков и АЗУ).
В документации учета повреждений приняты следующие условные обозначения:
НО — заявление, по которому при проверке с испытательио-из-мерительного стола нарушение связи не обнаружено;
ОН — осмотр на месте по просьбе абонента;
НТ — абонент не отвечает на вызов;
ГМ — телефон занят по МТС (на подготовке);
Г — телефон занят по ГТС;
НС — станция длительное время не отвечает на вызов;
ОС — занятость до окончания набора номера;
Л — повреждение на линии или в аппарате;
К — повреждение в кабеле;
С — повреждение на станции;
ПС, ПЛ, ПК — повреждения, выявленные при профилактике или ремонте на соответствующих участках (станции, линии, кабеле);
АК — повреждение, вызванное порчей комнатной проводки по вине абонента, если это подтверждается подписанным им актом;
ДЗ — оставлено до вторичного заявления;
ДЗА — оставлено до вторичного заявления при отказе абонента от оплаты за ремонт телефонного аппарата;
Р — ремонт телефонных сооружений, перестановка телефона, оформленная нарядом, плановые измерения;
В — телефон выключен;
Вед — повреждение на ведомственной сети;
Сп — заявление справочного характера.
В ведомости учета повреждений по видам (форма ЭТФ 2/8) запись повреждений производят следующим шифром:
Л — линейно-абонентские повреждения;
Л-2—-распределительный шкаф (шнур, контактный винт);
Л-3 комнатная проводка;
Л-4 — распределительная коробка;
Л-5 — кабельный ящик;
Л-6-1 — АЗУ;
Л-6 — оборван провод;
Л-7 — сообщается провод (наброс, не отрегулирован);
А — аппаратные повреждения:
А-8 — микрофон;
А-9 — телефон;
А-10 — шнур (микротелефоиный, розеточный);
А-11—рычаг и его пружины;
А-11-1 — монтажная плата (резисторы, конденсаторы, трансформатор и др.);
А-12 — звонок;
А-13 — номеронабиратель;
А-14 — снят микротелефон абонентом;
А-14.1 — розетка;
А-14.2 — розетка штепсельная, безобрывная;
А-14.3 — диодно-триодна я приставка;
А-14.4 — блокиратор;
А. 14.5 — абонентский блок АВУ;
А-14.6 — замена аппарата.
Основные виды линейно-абонентских повреждений и способы их устранения приведены в табл. 9.2.
Таблица 9.2. Основные виды линейных повреждений и способы их устранения
ВнД повреждения
Причина повреждения
Способ устранения повреждения
В комнатной, проводке
Обрыв
Короткое
„Земля”
Обрыв провода 1X2
Обрыв жилы провода 1X2 в месте включения в клемму аппарата, розетки, коробки 10X2, блокиратора и т. д.
Неплотный контакт (зажим) <в месте включения жил провода 1X2 в клеммы аппаратуры и оконечных устройств
Перебита одна жила провода 1X2 крепежным гвоздем
Закорачивание жил провода 1X2 крепежным гвоздем
Касание концами жил провода 1X2 соседних винтов пли клемм в аппарате, розетке, коробке 10X2 и т. д.
Касание крепящими гвоздями жил провода и влажной стены или арматуры на различных участках линии
Неправильное сращивание провода 1X2, наличие оголенных жил в пайке
Касание крепежным гвоздем одной жилы провода 1X2 и влажной стены или металлической арматуры, труб и т. п., соединенных с землей
Касание оголенной жилы провода 1X2 водо проводной, канализационной, газовой и других труб или металлических конструкций
Заменить провод от телефонного аппарата до распределительной коробки (кабельного ящика, АЗУ)
Перезаделать конец провода 1X2, используя его запас
Довернуть клеммный винт
Заменить проводку
Удалить гвоздь, заизолировать провод и укрепить-
Удалить излишек жилы или выправить включение
Удалить гвоздь, просушить, заизолировать и укрепить провод 1X2 «ли заменить проводку
Заменить проводку
Удалить гвоздь, просушить, заизолировать и укрепить провод 1X2
Заизолировать провод 1X2
Продолжение табл. 9.2
Вид повреждения
Причина повреждения
Способ устранения повреждения
Сообщение
Постороннее напряжение в проводе. Прослушивается радио
Касание концом жилы провода 1X2 заземленных деталей коробки 10X2, АЗУ, блокиратора и т. д.
Сообщение оголенных жил проводов 1X2, проложенных под общими скрепами, в металлических трубах и т. д.
Крепежный гвоздь касается жилы провода 1X2 и электро- или радиопроводки, проложенной скрытым способом
Оголенные жилы провода 1X2 касаются оголенных жил радиопроводки, проложенной в общих нишах, трубах и других устройствах
Оголенные жилы провода 1X2 касаются металлического корпуса шкафа на лестничной клетке
Удалить излишек жилы, исправить включение
Заизолировать поврежденные места или заменить провод
Удалить гвоздь, заизолировать провод 1X2
Заизолировать провод 1X2
Заизолировать провод 1X2; сообщить эксплуатационной организации «Горэнерго» о наличии напряжения на корпусе металлического шкафа
Обрыв
Короткое
Сообщение
В распределительной коробке 10У.2
Перезаделать конец провода 1X2
Поломка жилы провода 1X2 в месте включения в клеммы плинта
Неплотный контакт (зажим) жилы провода 1X2 клеммным винтом
Касание жил провода 1X2 между собой или клеммы
Попадание влаги или загрязнение поверхности плинта (между клеммами)
Касание жилы провода 1X2 соседней клеммы или жилы другого провода
Загрязнение или влажность на поверхности плинта 10x2
Подвернуть винты до отказа
Удалить излишек жилы провода 1Х2, исправить включение
Протереть (очистить) поверхность плинта 10Х Х2
Удалить излишек жилы провода 1X2 или исправить включение
Протереть (очистить) поверхность плинта 10X2
Продолжение табл. 9.2
Ёид повреждения Причина повреждения Способ устранения повреждения
„Земля” Касание жилы провода 1X2 нумерационной пластины или винта, крепящего плинт 10X2 Касание плохо укрепленной нумерационной пластины клеммы, винта илн жилы провода 1X2 Попадание влаги или загрязнение поверхности плинта между клеммами и нумерационной пластиной (винтом) В распределительном Устранить касание, включить жилу правильно Укрепить нумерационную пластину Протереть (очистить) плинт 10X2 икафу
Обрыв Поломка жилы кросснровочного провода при включении в клемму плинта Неплотный контакт между клеммой и жилой провода (развертывание винта от сотрясений при проезде транспорта Обрыв жилы кросснровочного провода Перезаделать кроссировочный провод Подвернуть винты до отказа Заменить кроссировочный провод
Короткое Касание концов кросснровочного провода меж-' Удалить излишек жилы кросснровочного про-
ду собой или клеммой вода
Сообщение Попадание влаги или загрязнение поверхности плинта между клеммами Короткое замыкание жил в кроссировочном проводе Протереть (очистить) поверхность плинта 10x2 Заменить кроссировочный провод
Касание концом жилы кросснровочного провода соседней клеммы (жилы) Попадание влаги или загрязнение на поверхности плинта между соседними клеммами Удалить излишек жилы или исправить включение Протереть, очистить поверхность плинта
Вид повреждения
Причина повреждения
„Земля"
Обрыв
Короткое
Касание конца жилы кроссировочного провода нумерационной пластины или крепежного винта
Касание плохо укрепленной нумерационной пластины клеммы или жилы провода
Попадание влаги или загрязнение на поверх' ности плинта 10X2
Касание жил кроссировочного провода с нарушенной изоляцией каркаса шкафа
Касание клеммы плохо укрепленного бокса плоскости двери при ее закрывании
На воздушной линии
Обрыв одного или обоих проводов из-за гололеда, сильного натяжения, небрежной пайки, проезда негабаритного транспорта и т. п.
Плохой контакт в месте сращивания проводов
Плохой контакт в месте соединения провода
ЛТР-В (ЛТВ-В) с линейным проводом
Обрыв провода ЛТР-В (ЛТВ-В)
Плохой контакт в месте соединения провода
ПСБА с линейным проводом
Касание проводов между собой в пролете из-за неправильной регулировки (при ветре)
Касание двумя проводами оттяжек, крыши, других проводов (на пересечениях) и т. д.
Продолжение табл. 9.2
Способ устранения повреждения
Удалить излишек жилы провода или исправить включение
Укрепить нумерационную пластину
Протереть поверхность плинта 10x2
Заменить кроссировочный провод
| Укрепить бокс силами кабельного цеха
связи
Заменить пролет провода илн сделать встав ку от места обрыва до одной из опор
Заменить пролет провода или сделать вставку
Перезаделать провод ЛТР-В (ЛТВ-В)
Заменить провод ЛТР-В (ЛТВ-В)
Перезаделать соединение проводов ПСБА и линейного
Отрегулировать натяжение проводов
Отрегулировать провода с обеспечением установленного габарита
Вид повреждения Причина повреждения Наброс посторонних предметов: проволоки, веревок, ниток и т. п.
„Земля" Обрыв верхнего провода другой цепи, касание Касание провода крыши, оттяжки, лестницы, антенны и т. п. Касание провода опоры, траверсы, крюка
Сообщение Загрязнение изолятора Касание проводов различных цепей в пролете Касание проводов других линий при пересечении
Постороннее напряжение на проводах, помехи от радиовещания Прослушиваются треск, шум, посторонние разговоры, перерывы и т. п. Загрязнение изоляторов Касание проводов электро- и радиолиний на пересечениях Загрязнение изоляторов телефонной, электро-и радиолиний Плохое сращивание линейных проводов, ПСБА, ЛТВ-В (ЛТР-В) Временное касание проводов в пролетах В кабельном ящике
Обрыв Перегорание предохранителя Нет контакта между предохранителем и пру-жинодержателем
Продолжение табл. 9.2
Способ устранения повреждения
Удалить наброс
Устранить обрыв верхнего провода
Устранить касание
Устранить касание Почистить изоляторы Отрегулировать натяжение проводов
Отрегулировать провода до установленных габаритов
Почистить изолятор
Устранить касание проводов с обеспечением установленных габаритов
Почистить изоляторы. Сообщить владельцам других линий о необходимости чистки изоляторов
Перезаделать сращиваемые провода
Отрегулировать натяжение проводов
Выяснить и устранить причину и заменить предохранитель
Отрегулировать и почистить пружины держателя
Вид повреждения Причина повреждения
Нет контакта между жилой провода и клеммой Поломка жилы провода 1X2 или ЛТВ в месте включения в клемму
Короткое Касание пружинодержателя предохранителей или угольных пластин между собой Касание концов ' жил провода ЛТВ-В (ЛТР-В) Попадание влаги или загрязнения на поверхность плинта
Сообщение Касание пружинодержателя, предохранителей
или угольных пластин соседних клемм и других устройств Касание концов жил провода ЛТВ соседних клемм Попадание влаги и загрязнений на поверхность плинта
„Земля" Образование нагара или загрязнения в воздушном промежутке разрядника Неправильное положение слюдяных прокладок соединение угольных пластин Касание жилы провода ЛТВ нумерационной пластины Касание плохо укрепленной нумерационнО1 пластины клеммы или жилы провода Касание стойки (опоры) жилой провода ЛТЕ из-за нарушения его изоляции Попадание влаги или загрязнение поверхност! плинта
Продолжение табл. 9.2
Способ устранения повреждения
Подвернуть винты до отказа
Перезаделать конец провода 1 х2 или ЛТВ либо заменить его
Устранить касание
Удалить излишек жилы
Протереть и почистить плинТ
Устранить касание
Устранить излишек жил
Протереть и почистить плинт
Заменить угольные пластины и слюдяные прокладки
Уложить прокладки правильно
Удалить излишек жилы
Укрепить нумерационную пластину
Заменить провод ЛТВ-В (ЛТР-В)
Протереть плиит
Окончание табл. 9.2
Вид повреждения Причина повреждения Способ устранения повреждения
В абонентском, защитном, устройстве АЗУ
Повреждения в АЗУ аналогичны повреждениям гут возникнуть повреждения отдельных деталей. Газонаполненный разрядник Р-27: Разбит или трещина баллона Замыкание или разрушение электродов Наличие копоти на внутренней поверхности баллона в кабельном ящике. Одна ко дополнительно мс- Заменить разрядник » »
Коррозия контактных ножек Искровой разрядник: Почистить ножки или заменить разрядник
Касание штифтом пластины, нарушение ширины разрядного промежутка Сорвана резьба штифта, гайки или стойки Панель ламповая ПЛК7-Д: Трещины и сколы фарфорового основания. Поломка контактных лепестков Отрегулировать по калибру и закрепить штифт Заменить АЗУ Заменить ламповую панель
Коррозия контактных лепестков Основание АЗУ: Сколы, трещины, прогорание пластмассы в междуклеммных промежутках Понижение электрического сопротивления между токопроводящими частями Предохранитель: Перегорание плавкой вставки, разбитие стеклянной трубки, подвижность контакта Коррозия ' контактов Прочистить лепестки илн заменить панель Заменить АЗУ Почистить основание Заменить предохранитель Почистить контакты
Большинство йеречис-ленных повреждений обнаруживается при внимательном внешнем осмотре и определении участка повреждения с помощью рабочей микротелефонной трубки. Особое внимание должно уделяться выявлению временных и неполных (слабых) повреждений. Преждевременное вскрытие изоляции абонентской проводки, разделка скруток и соединений воздушных проводов и т. п. могут привести к ухудшению электрических параметров и состояния сооружений и потере рабочего времени. Поврежденные абонентские проводки должны заменяться полностью.
9.5. Промежуточная заделка прорв при устройстве вставки в поврежденном пролете
При обрыве воздушных проводов допускается устройство вставок с заделкой их на изоляторах прилегающих опор (рис. 9.5). Для этого разделывают вязку йровода на изоляторе поврежденного пролета. Со стороны неповрежденного пролета провод регулируют и натягивают. Концом его обвивают шейку изолятора, делая четыре оборота в направлении, противоположном движению часовой стрелки. На расстоянии 30 мм от изолятора этот конец навивают на линейный провод со стороны неповрежденного пролета (делают восемь витков). Затем его отгибают обратно и обвивают одним витком ранее намотанные восемь витков и двумя редкими витками вершину угла проводов от изолятора. Конец провода отгибают в сторону. После этого соединенный в пролете провод натягивают, регулируют и заделывают аналогично, но с другой стороны изолятора. Отогнутым концом первого провода обвивают шейку изолятора 2 раза в направлении движения часовой стрелки, затем двумя витками вершину угла,
одним витком восемь ранее намотанных витков и восемью витками сам провод (вставку). Лишние концы проводов удаляют. Прн устройстве вставки провода от опоры до опоры концы его заделывают
аналогично.
9.6. ПРОИЗВОДСТВО РЕМОНТНЫХ РАБОТ
Контрольный осмотр опор производится весной. Результаты осмотра заносятся в контрольные листки.
Глубина загнивания столбов проверяется щупом (рис. 9.6), вводимым в столб или подпору не менее чем в трех равноудаленных друг от друга точках на окружности. При проверке основания столбов (подпор), пропитанных бандажным способом, столб откапывают па глубину 600 мм и тщательно осматривают поверхность древесины за верхней и нижней кромками бандажа. После этого на бандаже делают по окружности три надреза на расстоянии 50 ... 100 мм от поверхности земли, отгибают в сторону гидроизоляционный материал и внешним осмотром и простукиванием определяют качество древе-
СИНЫ. Если столб здоровый, то открытую часть древесины покрывают антисептической пастой, закрывают отогнутым гидроизоляционным материалом и заново обмазывают гидроизоляцией. Если столб подгнил, то щупом определяют глубину загнивания, очищают от гнили и производят дополнительную пропитку с устройством нового бандажа.
При значительном загнивании столба определяют длину окружности оставшейся здоровой древесины. Для этого щуп вводят в столб в нескольких местах по
Рис. 9.6. Щуп для контроля опор (а) и приспособление для чистки внутренних поверхностей изолятора (б)
окружности и определяют глубину загнива-
ния в сантиметрах. Найденные значения складывают, делят сумму на число проколов щупом и получают таким образом среднее значение глубины загнивания опоры. Затем измеряют длину окружности
столба у места проколов. Вычитая из полученного значения окружпо-
Таблица 9.3. Минимально допустимая длина окружности опор
Длина столба, м Число проводов Длина окружности у поверхности земли, см, Для линий типа
° Н -
npi длине пролет* 1, м
83.3 62,5 го 50 40 50 40
7,5 2 38 38 38 38 38 38 38
7,5 6 42 38 38 41 38 45 42
7,5 8 44,5 40 38 43 40 48 45
7,5 12 50 45 41 51 47 57 53
7,5 16 53 49 46 56 52 62 57
7,5 24 61,5 54 51 62 58 70 65
7,5 32 65,5 57 53 66 62 74 69
8,5 2 38 38 38 38 38 38 38
8,5 8 46,5 43 41 46 43 51 48
8,5 12 53,5 50 46 54 51 60 56
8,5 16 55,5 52 49 59 55 66 61
8,5 24 63 57 54 .66 61 74 69
8,5 32 68 61 57 69 65 79 73
8,5 40 64 60 75 69 83 77
11,0 16 66 61 58 68 63 75 71
11,0 24 71 64 62 74 69 83 77
11 0 32 76,5 69 65 80 74 89 83
ПД 40 — 73 69 85 79 94 91
Таблица 9.4. Окружность G и диаметр D подгнивающих деревянных опор
D, см ' С, см Длина окружности здоровой части дэеврснны, см, при глубине загнивания опоры, см
0,5 1.0 1.5 2.0 2,5 3,0 3,5. 4.0 4,5 5,0 5,5 6,0 6,5 7,0 7.5 8.0 8.5 9,0
12 37,7 34,5 31,4 28,3 25,1 —
13 40,8 37,7 34,5 31,4 28,3 25,1 —
14 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
15 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
16 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
17 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
18 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
19 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
20 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
21 65,0 62,8 59,7 56,5 53,4 59,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
22 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,1 40,8 37,7 34,5 31,4 28,3 25,1 —
23 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 — 1
24 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
25 78,5 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1 —
26 81,6 78,5 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3 25,1
27 84,8 81,6 78,5 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4 28,3
28 87,9 84,8 81,6 78,5 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5 31,4
29 91,1 87,9 84,8 81,6 78,5 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7 34,5
30 94,2 91,1 87,9 84,8 81,6 78,5 75,4 72,2 69,1 65,0 62,8 59,7 56,5 53,4 50,2 47,1 44,0 40,8 37,7
Рис. 9.7. Замена опоры столбовой линни:
а подъем новой опоры ручной лебедкой; б — упразднение заменяемой опоры с помощью лебедки:
1 старая опора; 2 — ручная лебедка; 3 — блок одинарный, 4 — новая опора;
5 — комель старой опоры
сти среднее значение глубины загнивания, умноженное на 6,3, получаем длину окружности оставшейся здоровой части древесины. Столб подлежит укреплению приставкой, если длина окружности оставшейся здоровой части столба у поверхности земли равна или менее значений, приведенных в табл. 9.3. В табл. 9.4 указаны окружность и диа-
метр подгнивших опор.
При замене опор ямы для новых столбов выкапывают вплотную к существующим в направлении линии связи (рис. 9.7). Заменяемую опору предварительно укрепляют баграми и рогачами. Новую опору оснащают и устанавливают в яму, соблюдая направление линии, и засыпают. После этого провода перекладывают со старой на новую опору; старую опору подпиливают, поворачивают на 90° и осторожно опускают на землю. Комель опоры извлекают из земли лебедкой.
Замену изоляторов, крюков, траверс осуществляют путем развязки и временной подвески действующих проводов к крюкам или траверсам (рис. 9.8). После замены изолятора, крюка или траверсы провод укладывают на новый изолятор и закрепляют вязкой.
Чистку изоляторов производят в установленные сроки в зависимости от местности прохождения линии с помощью мраморной или меловой муки и смоченной в воде тряпки. Использование для чистки изоляторов щелочей и кислот (например, соды, поташа, соляной кислоты, соли), а также песка, тертого кирпича, мраморной крошки и других веществ не допускается. Для чистки применяется специальное приспособление, изображенное на рис. 9.6,6.
Ремонт железобетонных опор выполняют в летнее время года. Разрушающийся или раскрошивающийся бетон скалывается до обнажения арматуры, и их поверхности очищаются и смачиваются водой. В месте разделки опоры устанавливается воронка из толя или другого материала, и в нее укладывается цементный раствор в составе 1 :2 (рис. 9.9). После схватывания раствора воронку снимают и цементно-есчаную массу осторожно выравнивают по поверхности опоры. Затем затирают отремонтированное место мокрой тряпкой и периодически смачивают водой до полного отвердения.
Рис. 9.8. Замена крюка или изолятора и а промежуточной (а) и угловой (б) опорах:
1 — опора; 2 — провод; 3 — изолированный подвес, 4 — веревка
Рис. 9.9. Ремонт железобетонной опоры:
/ — железобетонная опора; 2 — поврежденное место опоры; 3 — цементный раствор; 4 — воронка из толя или кровельной стали; 5 — проволочный бандаж
9.7. НОРМЫ ОБЕСПЕЧЕНИЯ ИНСТРУМЕНТАМИ И РАСХОДА МАТЕРИАЛОВ
Перечень инструментов для монтерского персонала, обслуживав ющего абонентские устройства, приведен в табл. 9.5 и 9.6.
Нормы расхода материалов арматуры на содержание и ремонт абонентских устройств приведены в табл. 9.7—9.14.
Нормы расхода запасных частей на содержание и ремонт абонентских устройств приведены ниже.
Запасные части на эксплуатационное содержание и текущий ремонт телефонных аппаратов (норма расхода на 100 телефонных аппаратов) :
Наименование
Норма годового расхода. шт.
Для телефонных аппаратов
Винт клеммный МЗХ5.............................3,5
Звонок...................................... .... 0,6
Группа контактных пружин рычажного переключателя 0,2
Конденсатор.......................................2,0
Корпус аппарата................................. .2,3
Лапка для шнура.................................. 100,0
Ножки резиновые .............. 0,4
Номеронабиратель................................ .3,0
Плата клеммная ................................. .0,2
Резистор........................................ .0,3
Рычаг..............................................0,2
Трансформатор.................................. 0,7
Трубка мнкротелефоиная.............................1,3
Шнуродержатели шнуров: микротелефонного..............................13,0
розеточного.............................- . 3,0
Для микротелефонной трубки
Капсюли: микрофонный . 6,0
телефонный.................................. 2,0
Амбушюр...........................................1,0
Корпус микрофона..................................1,8
Мембрана для телефона.............................2,0
Пружины контактные:
крайняя . 0,2
центральная.................................. . 0,2
Раковина слуховая.................................1,2
Сетка микрофона..................................1,25
Скоба крепления шнура.............................0,4
Для номеронабирателей
Барабан...........................................0,5
Болт крепления....................................0,8
Валик диска.......................................1,0
Группа контактная.................................1,1
Диски: пальцевый ....................................3,5
цифровой......................................2,5
Колеса червячные: с полеткой....................................0,6
на валике.....................................0,5
Основание собранное............................. 0,6
Подшипник собранный...............................0,4
Поводок......................................... 1,0
Пружины:
заводная......................................1,5
регулятора скорости...........................0,5
Регулятор скорости................................1,0
Сегмент контактный......................' . . .0,8
Скоба крепления шнура диска.......................0,4
Собачка трибки....................................1,2
Трибка с волосяной пружиной.......................0,6
Упор пальцевый....................................0,6
Шайба разрезная...................................3,0
Шнур .............................................0,6
Таблица 9.5. Материалы на содержание и текущий ремонт телефонных аппаратов (норма на 100 телефонных аппаратов)
Наименование Единица измерения Годовой раскод
Бензин Б-70 Л 0,2
Канифоль кг 0,01
Масло часовое кг 0,003
Порошок угольный кг 0,02
Припой ПОС-61 кг 0,02
Спирт-денатурат л 0,02
Шнуры: микроте лефонный м 20
розеточный м 11,3
1 а б л и ц а 9.6. Перечень инструментов для электромонтеров связи, обслуживающих абонентские устройства ГТС
Инструмент Единица измерения Количество
Багор ШТ. 1
Блок с веревкой ШТ. 1
Бурав 12/250 мм шт. 1
Бурав 16/310 мм шт. 1
Ведерко с крышкой для краски до 2 кг шт. 1
Веревка 12...15 мм м 10
Грамйометр 125 г шт. 1
Замша 100ХЮ0 мм шт. 1
Зубило 100 мм шт. 1
Индикатор напряжения шт. 1
Кисти малые разные шт. 3
Клеенка 2000X2000 мм шт. 1
Ключ от распределительного шкафа шт. 1
Ключ торцовый для номеронабирателя шт. 1
Ключ шведский № 2 шт. 1
Ключ шведский № 4 шт. 1
Когти монтерские облегченные пар 1
Кувалда 1,5 кг шт. 1
Кусачки боковые 130 мм шт- 1
Кусачки торцовые 185 мм шт. 1
Лапка (машинка) для заделки оттяжек шт. 1
Лестница облегченная, 3-метровая шт. 1
Лом шт. 1
Лопата шт. 1
Машинка для чистки изоляторов шт. 1
Молоток слесарный 400 г шт. 1
Напильник трехгранный шт. 1
Нож монтерский складной шт. 1
Ножовка по дереву шт. 1
Отвертка 2/90 мм шт. 1
Отвертка 3—4/100 мм шт. 1
Отвертка 6—8/150 мм шт. 1
Очки защитные от солнца шт. Z
Очки предохранительные шт. 1
Паяльник электрический 42 В Переносная лампа с понижающим трансформатором 36 В шт. шт. 1 I
Перчатки резиновые пар 1
Пила поперечная шт. 1
Пло.когубцы 175 мм шт. 1
Плоскогубцы комбинированные 150 мм шт. 1
Плоскогубцы малые „утиный нос“ 130 мм шт. 1
Пояс предохранительный с цепью и карабином шт. 1
Пробойники (набор) шт. 1
Регулировка шт. 1
Регулировка комбинированная с чистоделом шт. I
Резиновые калоши пар
Рейка и динамометр для определения стрелы провеса шт. Z
Рогач шт. 1
Рулетка стальная 3-метровая шт. 1
Окончание табл. 9.6
Инструмент Единица измерения Количество
Станок ножовочный по металлу с набором полотен ШТ. 1
Струг шт. 1
Сумка для инструмента шт. 1
Сучкорез шт. 1
Трафарет букв и цифр компл. 1
Трубка микротелефонная рабочая шт. 1
Тюрфель (лапка) шт. 1
Флейц 50/125 мм шт. 1
Фонарь карманный плоский шт. 1
Чемодан (саквояж) для инструмента шт. 1
Шило прямое шт. 1
Шлямбур 12/150 мм шт. 1
Шлямбур 30/600 мм шт. 1
Щетка стальная шт. 1
Щуп для контроля столбов шт. 1
Щуп для определения зазоров шт. 1
Электродрель 127/220 В с комплектом сверл шт. 1
Примечания: 1. Багры, когти, ломы, лопаты, ножовки, пояса предохранительные, пилы поперечные, тюрфели н другие подобные инструменты выдаются при наличии на участке воз Душно-столбовых и стоечных линий.
2. Блоки, ключи шведские, лопаты, ножовки, пилы и другие громоздкие инструменты выдаются иа бригаду,
Таблица 9.7. Перечень инструментов для электромонтеров связи* обслуживающих таксофоны и ремонтирующих их в мастерских цеха
Наименование Единица измерения Инструменты, необходимые
монтеру мастерским
Ванночки для бензчна шт. 1
Ведро с крышкой до 2 кг шт. — 1
Граммометр: до 150 г шт. 1
. 300 г LUT. —•. 1
Грузики: 50 г шт. _ 1
600 г шт. —. 1
Дрель электрическая (ручная) с набором сверл шт. —. 1
Замша 100ХЮ0 мм шт. 1 1
Зубило 100 мм шт. — 1
Индикатор напряжения шт. 1 1
Капельница шт. 1 1
Керн АС-92 шт. —. 1
Кисть флейц: № 1 шт. — 1
№ 2 шт. 1 1
№ 3 шт. 1
Продолжение табл. 9.7
Наныеиоваиие Единица измерения Инструменты, необходимые
монтеру мастерским
Кисти^малые разные Ключ: шт. 1 — 3
для открывания таксофона шт. 1 1
отвертка для микротелефонной трубки шт. 1 1
штуцерный для микротелефонных шнуров шт. 1 1
конусный гайки номеронабирателя шт. 1 1
трехгранный от потолка металлической кабины торцовый, мм: шт. 1 1
6 шт. 1 1
8 шт. 1 1
9 шт. 1 1
11 гаечный плоский, мм: шт. 1 1
8X8 шт. 1 1
9X9 * шт. 1 1
Кувалда 1,5 кг Кусачки: шт. — 1
боковые 130 мм шт. 1 1
прямые 175 мм шт. 1 1
Лестница дюралевая длиной 3 м шт. — 1
Лом шт. — 1
Лопата Молоток: шт. — 1
латунный 100 г шт. — 1
слесарный 200 г шт. 1 1
, 400 г шт. 1
Надфили разные компл. — 1
Наковальнямалая Напильник: ШТ. 1
круглый 150X6 мм шт. •—- 1
личной плоский 200X20 мм шт. 1 1
, 3-гранный 200X15 мм ШТ. — 1
бархатный плоский 200X20 мм шт. -— 1
Нож складной монтерский Ножовка: шт. 1 1
по дереву шт. — 1
по металлу с набором полотен Отвертка, мм: шт. — 1
2 шт. -— 1
3 шт. 1 1
4 шт. — 1
7 шт. 1 1
8 шт. -— 1
12 шт. 1 1
Очки предохранительные шт. — 1
Паяльник электрический со шланговым проводом шт. 1
Окончание табл. 9.7
Наименование м Единица измерения Инструменты, необходимые
монтеру мастерским
Пенал:
для капсюлей микрофонных'и телефонных ШТ. 1 —
для номеронабирателя пар 1 —
Перчатки резиновые пар — 2
Пнла поперечная шт. —- 1
Пинцет шт. —. 1
Плоскогубцы 130 мм Плоскогубцы: шт. 1 1
комбинированные 150_,"мм шт. 1 1
малые „утиный нос* 130 мм Развертка, мм: шт. 1 1
6 шт. 1 1
10 Регулировка: шт. — 1
прямая для пружин номеронабирателя шт. — 1
для контактных групп панелей шт. 1 1
комбинированная с чистоделом шт. 1 1
Резиновые калоши , пар 1 2
Резьбонабор по металлу (сверла, метчики, плашки) компл. — 1
Рулетка стальная 10 м шт. — 1
Ручной наждачный станок шт. — 1
Тиски малые настольные шт. — 1
Мнкротелефоиная трубка рабочая' шт. 1 1
Фонарь карманный шт. 1 —
Чемодан (саквояж) для инструмента шт. 1 —
Чемодан для панелей АМТ Чистодел: шт. 2
0,5 шт. 1 1
0,7 шт. —• 1
Шило прямое Шлямбур: шт. 1 1
12/150 мм шт. 1 1
30/600 мм Щетка: шт. 1
техническая (типа вубных) шт. — 2
металлическая шт. — 1
Щуп для определения зазоров (набор) шт. 1 1
Запасные части на эксплуатационное содержание и текущий
Норма годо' Наименование во го расхо
да, шт.
Для таксофона
Балансир..........................................3,7
Блок выемной с защитным кожухом...................10,0
Болт М5Х10-001 ................................. 35,6
Вилка РП10-11Л....................................21,0
Винты:
М4.................. .........................38,4
М5............................................12,0
— 20,0
М3..................•.........................79,9
МЗХб..........................................5,4
МЗХ8..........................................19,0
МЗХ10.........................................9,0
МЗХ18................................. 6,1
М4Х5..........................................34,5
М4Х14.........................................21,0
МЗХ5-001 ................................. 48,0
М4Х8-001......................................11,0
М5Х10-001.....................................15,0
Гайки: М3............................................8,0
РГ8.935.081 ................................. 11,0
МЗ-001........................................18,0
М4-001........................................21,0
М5-001........................................15,5
Геркон КЭМ-6А.....................................12,7
Группы контактные:
РГ6.620.296.Сп . . -.......................22,0
РГ6.620.29.Сп ..............................16,7
для сигнализации..............................18,0
Дверца отсека копилки.............................6,7
Диоды:
Д226Д.........................................23,0
Д9Ж...........................................26,0
Д9Б...........................................26,6
Замки: отсека копилки................................13,0
корпуса аппарата..............................13,0
Колодка соединительная............................7,6
Копилка...........................................4,0
Кольцо крепления номеронабирателя.................17,4
Конденсатор 0Ж0.464.Ю4.ТУ.........................29,0
Лапка шнуров .....................................15,0
Магнит............................................1,0
Монетоприемник....................................3,0
Номеронабиратель..................................97,5
Ось РГ8.31О.169...................................9,0
Платы: РГ6.672.154.Сп................................11,0
РГ6.672.155.СП................................6,7
Пластина-схема РГ8.810.071 . ...... 13,3
Пластина-схема РГ7.730.013 ........................ 13,0
Пружины:
РГ7.730.015 15,5
РГ7.730.027 ................................... 21,0
РГ8.380.057 . . . '........................ 17,0
РГ8.380.059 ................................... 22,6
РГ8.385.040 . . ........................ 23,5
РГ8.385.041 17,6
РГ8.387.119 ................................... 28,0
РГ8.387.120 ................................... 26,0
РГ8.387.1130 ................................... 22,0
Реле: кассирования....................................17,4
РП-7............................................8,7
Розетка РП-11Л..................................... . 8,0
Рычаги:
РГ6.354.076 18,5
РГ6.354.077.Сп..................................15,0
РГ8.332.058 18,0
Подвески микротелефонной трубки.....................62,3
Скобы:
РГ8.667.023 ................................... 8,9
РГ8.667.292 ................................... 8,0
РГ8.667.290 ................................... 6,7
Трансформатор.......................................7,6
Трос . . . ....................................32,0
Трубка микротелефонная..............................84,5
Шайбы:
РГ8.942.238 ................................... 9,7
РГ8.942.283 33,0
РГ8.943.005 ................................... 8,5
3-001...........................................6,4
Для микротелефонной трубки
Амбушюр.............................................27,0
Винт крепления амбушюра и слуховой раковины .21,0
Капсюли: микрофонный.....................................40,0
телефонный......................................30,0
Пружины контактные: центральная......................................9,8
крайняя.........................................10,7
Раковина слуховая...................................6,7
Рукав шнура.........................................32,0
Трубка слуховая..................................- 25,6
Для замков корпуса и кассы
Барабаны замков: кассы...........................................11,3
корпуса............................' - • • .11,0
Винт крепления угольника МЗХ5-001....................6,7
Ограничитель 9,0
Пружина..............................................8,0
Угольник........................................7,0
Фиксатор . . ................................9,0
Шайба...........................................15,0
Для номеронабирателя
Барабаны: РГ8.284.002 . 18,0
РГ6.369.001 ................................... 6,7
Валик...............................................2,0
Группы контактные:
НН5............................................18,6
НН1, НН2, ННЗ, НН4...........................14,4
Диски: цифровой.........................................22,4
пальцевый . . . ........................28,0
Кулачок.............................................2,0
Колеса червячные: с полеткой.................................... . 23,5
на валике . 14,0
Кольцо . . 11,0
Колпачок..................... , ..................6,7
Основание собранное ,............................ 15,0
Ось.................................................3,0
Подшипник собранный................................15,0
Поводок.............................................3,3
Пружины:
РГ8.380.009 ....................... .... 8,4
РГ8.385.017 ................................... 9,0
РГ8.385.017 ................................... 9,0
РГ8.387.010 ................................... 9,0
РГ8.387.013 ................................... 6,7
РГ8.387.О14.................................... . 11,0
Регулятор скорости.................................17,0
Скоба крепления шнура...............................5,0
Собачки:
РГ8.364.003 16,5
РГ8.364.008 15,2
Трибка с волосяной пружиной........................11,0
Упор пальцевый ..............................20,0
Храповики:
РГ6.261.002 19,5
РГ6.261.005 23,0
Шайба разрезная . . 16,0
Шнур диска.........................................12,0
Таблица 9.8. Материалы на содержание и текущий ремонт таксофонов АМТ-69 (норманна 100 таксофонов АМТ-69)
Наименование Единица измерения Норма годового расхода
Бензин Б-70 Л 9,5
Канифоль Л 4,0
Нитрогрунт КГ 0,9
Нитрокраска кг 0,9
Нитрошпаклевка кг 0,45
Шпур микротелефоиный м 30,0
Масло:
часовое кг 0,4
Б-1 кг 0,5
Припой ПОС40 кг 1,0
Растворитель кг 0,5
Спирт-денатурат л 0,12
6,65
13,5
21,0
71,0
11,35
11,8
23,0
66,35
13,0
10,0
18,6
11,75 17,0
2,9
Запасные части на эксплуатационное содержание и текущий ремонт таксофонов АМТ и таксофонных кабин (норма на 100 таксофонов АМТ и 100 кабин):
Годовой Наименование расход, шт.
Для таксофона
Бункер возврата монеты .............................
Винты:
М4х5 крепления бункера..........................
М4х8 крепления кольца номеронабирателя
МЗХ8 крепления шильдиков........................
М4Х'34 крепления коромысла......................
МЗХ75 крепления монетопровода...................
МЗХ8 крепления ползуна..........................
МЗХ8 крепления тяги.............................
М4Х12 крепления рычага..........................
МЗхб угольника тяги кассирования ....
М4Х8 крепления электромагнита...................
Втулки:
монетопровода ..................................
ползуна ........................................
Выпрямитель селеновый...............................
Группы:
контактные для сигнализации (замков кассы, крышки, копилки) ...................................
кассирующего контакта...........................
контактов рычага . . . .
монетного контакта .............................
Глазок монетный . ............................
Гайки М4, М5........................................
Гнездо перекидного шнура........................ -
Дверца отсека копилки...............................
Диод Д226Д..........................................
3,0
3,8
3,0
12,0
12,65 23,5
3,6
амки: отсека копилки............................... 7,65
корпуса аппарата........................ .5,8
Клапаны: с полочкой................................. 3,5
с пружиной монетопровода ......................9,0
Кольцо крепления номеронабирателя..................8,25
Конденсатор........................................2,2
Коромысло..........................................8,35
Крышка камеры возврата...........................22,85
Лапка шнуров . . .................... 566,25
Маховик............................................3,3
Монетопровод с удлинителем.........................8,0
Монетоприемник собранный...........................3,9
Номеронабиратель...................................97,5
Основания: рычага . ..............................2,0
монетного механизма............................2,0
Окно камеры возврата...............................62,0
Оси: рычага....................................... 81,0
монетоприемника .... .............5,0
крышки камеры возврата ... ... 5,0
собачки тяги маховика .... . 10,3
Ползун собранный....................... . .7,0
Прокладки: под тяги кассирования и маховика . . . 38,5
под собачку маховика..........................8,65
Пружины: монетопровода..................................7,25
тяги маховика.................................17,4
тяги кассирования.......................... ... 8,1
ползуна..................................... .14,4
рычага..................................... . 34,0
монетного контакта.......................... . 5,2
крышки камеры возврата.........................9,2
собачки тяги маховика..........................7,5
Пряжка пружин......................................9,8
Рычаг.......................V,.....................3,0
Распределитель в собранном виде....................5,5
Регулировочный винт М5Х23 рычага . ... 6,6
Скоба маховика.....................................3,2
Собачки тяги: маховика.......................................6,75
кассирования...................................4,15
Трансформатор......................................5,9
Трубка мнкротелефоиная.......................... 84,5
Тяги собранные: маховика........................................5,8
кассирования...................................5,8
Угольник тяги кассирования.........................5,0
Шайба разрезная..........................'. . . 42,0
Шильдики: верхний.........................................6,5
нижний.........................................12,5
Шнур перекидной....................................6,85
Цоколь перекидного шнура...........................4,1
Электромагнит кассирования.........................2,4
Для, микротелефонной трубки
Амбушюр............................................61,4
Винт МЗХ4 крепления амбушюра и слуховой раковины 85,2 Капсюли: микрофонный.......................................62,5
телефонный....................................55,6
Пружины контактные: центральная....................................3,0
крайняя . 15,0
Раковина слуховая.................................22,7
Рукав шнура.......................................40,0
Ушко микротелефонной трубки.......................10,0
Для замков корпуса и кассы
Барабаны замков: кассы..........................................5,0
корпуса........................................3,0
Винты:
МЗХ18 крепления замка кассы к угольнику . .10,0
М4Х10 крепления угольника......................20,0
Втулка эксцентрика.................................7,0
Глазки замков: кассы..........................................7,0
корпуса........................................5,0
Заслонка замка корпуса аппарата . . . . .2,5
Ригели замка: кассы..........................................2,0
корпуса аппарата............................. 4,0
Угольник замка кассы...............................2,0
Шайба для замка корпуса аппарата...................6,0
Для номеронабирателя
Барабан...........................................19,5
Болт конусный.....................................45,5
Валик диска........................................4,7
Группы контактные: НН5............................................9,0
НН1, НН2, ННЗ, НН4.............................8,0
Диски: цифровой .....................................20,5
пальцевый . . 30,0
Колеса червячные: собранные с полеткой......................12,0
Кулачок
Основание собранное................................10,0
Подшипник собранный................................15,0
Поводок............................................16,0
Пружины:
заводная........................................40,0
спиральная для оси блокировочного устройства . . 8,0
спиральная для оси храповика....................20,0
регулятора скорости.............................10,0
приводная блокировочного устройства .... 17,0
фиксатора блокировочного устройства . . . .13,0
Пружина и собачка блокировочного устройства . . 20,0
Регулятор скорости.................................10,0
Скобы:
. крепления шнура ...............................8,0
трибки.........................................45,0
Собачка блокировочного устройства..................12,4
Трибка с волосяной пружиной........................10,2
Упор пальцевый.....................................16,5
Храповик, собранный с упором.......................12,25
Шайба разрезная....................................80,0
Шнур диска ........................................20,0
Для кабины
Выключатель электроосвещения........................30,0
Ламйочка электрическая 36 В на 40 Вт . . . . 200,0
Патрон электрический................................10,0
Предохранитель плавкий 6 А..........................20,0
Пружина дверная................................... 200,0
Розетка телефонная..................................10,0
Трансформатор понижающий 220/36 В на 100 Вт . . 10,0
Таблица 9.9. Материалы на эксплуатационное содержание и текущий ремонт таксофонов АМТ и кабин (норма иа 100 таксофонов и 100 таксофонных кабин) $
Наименование Единица измерения Норма годового расхода
Для таксофонов
Бензин Б-70 Л 6,3
Канифоль Масло: КГ 0,1
часовое кг 0,15
Б-1 кг 0,1
Нитрогрунт кг 2,3
Нитрокраска кг 2,3
Нитрошпаклевка кг 2,0
Припой ПОС-40 кг 0,2
Растворитель кг 0,9
Спирт-денатурат л 0,3
Таблица 9.10. Расход материалов на ремонт столбовой линии
Наименование Единица измерения Ремой» 1 км линии На укрепление столба подпорой, замену оттяжки и подпоры На замену столба 3 8,5/11 м
Белила тертые Кг 0,15 0,025 0,025
Болты 16X300 мм шт. — 1,0 —
Приставки деревянные шт. 1,0 —
Столбы шт. 1,2 0,2 1,0
Гвозди толевые кг —. 0,015 0,02
Шурупы 12ХЮ0 мм шт. — - 1,0 —
Зажимы для оттяжек шт. -— 2,0 —
Олифа Проволока: кг 0,025 — —
стальная оцинкованная диаметром 4 ... 5 мм кг 0,67 —
диаметром 6 мм (для хомутов) кг 3,5 — —
Сажа голландская кг 0,0012 0,0002 0,0002
Хомуты якорные шт. — 1,0 —
Таблица 9.11. Арматура, материалы и оборудование на эксплуатационное содержание и текущий ремонт стоечных линий (норма на 1 км стоечной линии)
Наименование Единица измерения Норма годового расхода
Арматура и оборудование
Болты диаметром 10... 12 мм, длиной 250.. .400 мм шт. 1,0
с шайбой и гайкой
Втулки 9. ..11 мм ШТ. 2,5
Колпачок оцинкованный ШТ. 1,4
Копыто чугунное ШТ. 1,2
Планки отходные шт. 0,5
Проволока стальная оцинкованная диаметром, мм: 1,7
2 кг
5 кг 1,8
4 кг 1,6
Стойки трубчатые 1X2, 2X2, 6X2 и 10X2 шт. 0,5
Струбцины с колодками и гайками шт. 0,8
Хомут для крепления стоек шт. 0,8
Штыри: шт. 2,5
промежуточные
с накладками, болтами и гайками шт. 0,8
стальные с гайками к траверсам шт. 0,35
Трос стальной шт. 2,0
Доски толщиной ЗЭ...48 мм ма 1,0
Окончание табл. 9.11
Наименование Единица Норма
измере- ГОДОВОГО
ння расхода
Материалы
Войлок для прокладки под копыто КГ 0,4
Гвозди 25...150 мм КГ 0,4
Сталь кровельная кг 1,6
Замазка кг 9,5
Краска серая масляная кг 2,9
Олифа кг 0,8
Сурик кг 0,2
Таблица 9.12. Материалы на ремонт 1 км проводов на
столбовых линиях
Единица
Наименование измере- Норма
НИЯ
Изоляторы ТФ-12 шт. 0,9
Каболка кг 0,02
Кислота соляная КГ 0,001
Крюки стальные кг 0,7
Лак асфальтовый кг 0,006
Мел в порошке кг 0,01
Планки отходные шт. 0,001
Припой ПОС-ЗО Провод: КГ' 0,001
ЛТВ-В (ЛТР-В) м 1,6
ПСБПП м 10
Проволока:
биметаллическая диаметром 1,2 мм кг 0,3
медная „ 1 мм кг 0,05
стальная „ 1,5 мм кг 0,1
„ оцинкованная 3 мм кг 0,5
, „ 1,5 мм кг 0,8
„ диаметром 2 мм кг 0,05
Термитные патроны шт. 0,1
Траверсы укомплектованные шт. 0,011
Тряпки кг 0,02
Хомуты для крепления траверс шт. 0,01
Штыри стальные к траверсам шт. 0,05
Шурупы 12ХЮ0 мм шт. 0,01
Таблица 9.13. Материалы на содержание и текущий ремонт проводов иа стоечных линиях (норма на 1 км провода)
Наименование Единица измерения Норма ГОДОВОГО расхода
Изоляторы ТФ-12 шт. 1,1
Каболка смоляная кг 0,13
Кислота соляная кг 0,001
Лак асфальтовый кг 0,05
Мел в порошке кг 0,02
Припой ПОС-ЗО кг 0,18
Провода: 39,2
атмосферостойкий ПСБАП м
ЛТВ-В, ЛТР-В м 11,2
Проволока: 3,9
биметаллическая диаметром 1,2 мм кг
стальная оцинкованная диаметром 1,0 мм кг 1,6
стальная оцинкованная Диаметром 1,0 мм, пе- кг 0,4
ревязочная 0,4
ряпки кг
Таблица 9.14. Арматура и материалы на содержание и текущий ремонт абонентских пунктов (норма на 100 абонентских пунктов)
Наименование Единица измерения Норма годового расхода
Арматура
Воронка фарфоровая ШТ. 0,3
Втулка фарфоровая ШТ. 0,3
Желоб оцинкованный м З.о
Предохранитель плавкий СК-1 шт. 200,0
Подрозетник шт. 3,0
Провода:
ТРП-1X2 м 73,0
ЛТВ-В м 60,0
Прокладка к угольным разрядникам шт. 50,0
Приставка диодная шт. 0,5
Пластина угольная для разрядника шт. 50,0
Розетка телефонная шт. 1,0
Штырь для заземления шт. 0,5
Материалы
Воск кг 0,07
Гвозди для крепления провода кг 0,05
Канифоль кг 0,06
Нитки черные катушка 0,26
Скобы шведские кг 0,57
Шурупы по Дереву шт. 5,7
Припой ПОС-ЗО кг 0,1
Рис. 9.10. Монтерский чемодан с инструментами, запасными частями и материалами
Необходимые инструменты, запасные части и материалы для обслуживания абонентских устройств каждый электромонтер связи имеет в своем чемодане (сумке, саквояже). На Московской ГТС, например, для электромонтеров дооборудованы чемоданы типа «Дипломат» (рис. 9.10). В каждом таком чемодане на встроенных перегородках, отделениях и петлеобразных креплениях размещены: амбушюр, винты и гвозди разные (коробка), диодная приставка, индикатор напряжения, два диска пальцевых, кисть-флейц, ключи от распределительного шкафа, кусачки, лента ПХВ (круг), лоскут, микротелефонная трубка рабочая, три микротелефониых шнура, четыре микрофонных капсюля, молоток, три номеронабирателя разных, три отвертки разные, плоскогубцы «утиный нос», подрозетиик, 10 м провода ТРП, 10 м провода ПКСВ, регулировка, две розетки разные, ручка шариковая, слуховая раковина, два телефонных капсюля, фонарь электрический, два шнура розеточных, шурупы разные (коробка), блокнот и бумага, бланки актов (набор). Состав набора в чемодане может несколько изменяться в зависимости от обслуживаемых сооружений.
10
АТС, РАСПРЕДЕЛИТЕЛЬНЫЕ ШКАФЫ
И ОКОНЕЧНЫЕ КАБЕЛЬНЫЕ УСТРОЙСТВА
Городская телефонная сеть состоит из станционных и линейных сооружений. Станционные сооружения размещаются обычно в отдель
ных .зданиях АТС ((РАТС), а линейные—рассредоточиваются по всей территории города и его пригородов.
В подвальном этаже здания АТС устраивается кабельная шахта для ввода линейных кабелей крупной емкости и распайки их на кабели емкостью 100X2. На первом э'Таже здания, над кабельной шахтой, располагается кросс, в котором монтируется щит переключений — стальной каркас с размещенными на нем защитными полосами п станционными рамками. В защитные полосы впаиваются кабели 100X2, поданные из кабельной шахты, а в станционные рамки — кабели от станционного оборудования. Соединение каждой пары жил кабеля защитной полосы с соответствующей парой штифтов рамки осуществляется кроссовым проводом связи с поливинилхлоридной изоляцией типа ПКСВ-2. В кроссах крупных ГТС размещаются также рамки соединительных линий, в которые впаиваются линейные кабели от других РАТС. Здесь обеспечивается кроссировка соединительных линий в нужных направлениях.
Защитные полосы оборудованы пружинными держателями, в которых размещаются предохранители с испытательными гнездами. В качестве предохранителей используются термические катушки н угольные разрядники, защищающие станционное оборудование от опасных напряжений и токов. Испытательные гнезда позволяют подключать испытательно-измерительный стол бюро ремонта к любой паре жил кабеля для проверки абонентской линии в сторону как абонента, так и станции.
Все защитные полосы имеют порядковую нумерацию, начиная с пуля. Номер полосы соответствует номеру магистрального бокса в распределительном шкафу.
Над кроссом обычно размещается зал АТС, в котором смонтировано все станционное оборудование, обеспечивающее автоматическое соединение любых абонентов между собой при наборе соответствующих цифр номеронабирателем телефонного аппарата.
В настоящее время на наших сетях наибольшее распространение получили АТС координатной системы (АТСК). В значительных количествах эксплуатируются АТС декадно-шаговой системы и в небольших— АТС машинной системы. Начато внедрение АТС электронной системы.
Электропитание АТС осуществляется от аккумуляторной батареи и выпрямительных устройств. Положительный полюс батареи заземлен, что обеспечивает нормальные технические условия электропитания больших групп абонентских линий и позволяет обнаружить линейное повреждение, а также упрощает выявление и определение поврежденного участка линии. Напряжение центральной батареи 60 В. Для посылки вызова используется переменный ток напряжением 80... 90 В.
По принципу построения ГТС могут быть перайонпроваиными и районированными (рис. 10.1). При яерапоиированной сети в городе строится одна. АТС п в/нее включаются все двухпроводные абонентские липни. Такой способ построения позволяет развивать емкость ГТС до 8000 номеров. На ГТС большей емкости применяется районированная система, при которой в определенных районах города монтируются отдельные районные АТС (РАТС), соединяемые между собой соединительными линиями (СЛ).
Связь между РАТС по СЛ может осуществляться в зависимости от емкости ГТС по принципу: каждая с каждой, через узлы входящего сообщения (УВС) или через узлы входящего и исходящего сообщений (УВС и УИС). Последнее позволяет снизить затраты на
Рис. 10.1. Системы построения ГТС:
а — нерайонированной; б — районированной:
1 — АТС; 2 — распределительный шкаф; 3 — магистральный кабель; 4 — распределительный кабель; 5 — кабель мешкафной связи; 6 — кабель соединительных линий; 7 — распределительная коробка
строительство сооружений и повысить эффективность использования оборудования. Обычно УВС и УИС размещаются в зданиях АТС. На крупных ГТС используются системы передачи типов КРР, КАМА и ИКМ-30, оборудование которых размещается также в зданиях РАТС. Такие системы позволяют организовать по каждой паре кабельных жил 30 разговорных каналов. Наибольшее распространение получает система передачи ИКМ-30 с использованием новых и действующих низкочастотных кабелей СЛ.
Линейные сооружения могут монтироваться по шкафной и бес-шкафной системам. Прн шкафной системе магистральные кабели от АТС заводятся в распределительные шкафы, от которых к зданиям
города прокладываются распределительные кабели, распаиваемые по распределительным коробкам и кабельным ящикам. В случае бес-шкафной системы магистральные кабеди включаются непосредственно в распределительные коробки с запараллеливанием их в зависимости от числа включаемых телефонов. На отечественных сетях распространена шкафная система, однако в здания, расположенные вблизи РАТС, кабели вводятся, минуя распределительные шкафы, с распайкой по коробкам.
Распределительные шкафы служат промежуточным устройством, в котором осуществляется соединение магистральных и распределительных линий с помощью кроссировочиых проводов. Шкафы позволяют также перераспределять абонентские линии между отдельными участками или зданиями города, организовывать обходные связи при повреждениях кабелей, производить электрические измерения магистральных и распределительных кабелей, определять участок повреждения и др. Шкафы используются типов ШР и ШРП (шкаф распределительной уличный и для помещений) емкостью 1200X2, 600X2, 300X2 и 150X2.
В каждом шкафу имеются магистральные и распределительные боксы (рис. 10.2) емкостью обычно 100x2. Нумерация магистральных
Рис. 10 2 Размещение кабельных боксов в распределительных шкафах 1200X2, 600X2 и 300X2:
/ — распределительные боксы (Р0, Р1 ... Р7); 2 - магистральные боксы (ЗП-защитная полоса кросса)
Рис. 10.3. Кроссировка распределительных шкафов проводом ПКСВ-2
боксов соответствует нумерации защитных полос в кроссе АТС, а распределительные боксы нумеруются в возрастающем порядке, начиная с нуля. Магистральные боксы размещаются между распределительными, что создает удобство в работе и экономичность кроссировки. Соединения (кроссировки) магистральных и распределительных линий осуществляются проводами ЛТР-П и ЛТВ-П (с резиновой или поливи-
Таблица 10.1. Нумерация оконечных кабельных устройств
Наименование Нумерация Порядок счета устройств, пар-клемм, плинтов
Защитная полоса Начиная с 0 в возрастающем порядке (в кроссе) От 0 до 99; сверху вниз и слева направо по десяткам (полудесяткам): 0...4и5...9, 1О...14и 15...19 и т. д. до 90...94 и 95...99. Защитные полосы импортных поставок нумеруются сверху вжиз от 0 до 99
Бокс 100X2 ма- По номеру за- От 0 до 99; слева направо и
гистральный в шка- щитной полосы в сверху вниз по плинтам: 0...4
Фу кроссе, в которую ои включен и 5.. .9, 10... 14 и 15... 19 и т. д. до 90. ..94 и S6...99. Плинты от 0 до 9 сверху вниз
Бокс распредели- По месту, на ко- К От 0 до 99, от 1О0 до 199
тельный в шкафу тором ои установлен в шкафу: 0, 1, 2, 3, 4 и т. д. н т. д. слева направо и сверху вниз по плинтам: 0...4и5...9, 1О...14и 15...19 ит. д. до 90. ..94 и 95... 99; 100. ..199, 200...299 и т. д. по боксам. Плинты бокса (коробки): с 0 по 9, с Ю по 19 и т. д. по сотням (боксам)
Распределитель- По номеру плин- От0...4 до 5. ..9 слева на-
ная коробка 10X2 та в боксе (в шкафу) право, от стены к себе. На коробке указывается и номер распределительного шкафа, в котором установлен бокс
Кабельный ящик По номеру илнн- От 0. ..4 до 5. ..9 сверху
10X2 и 20X2 та в боксе (в шка-фу) вниз и слева направо. Плинты в ящике 20X2 сверху вниз. На ящике указывается и номер распределительного шкафа, в котором установлен бокс
Рис. 10.4. Нумерация оконечных кабельных устройств:
а — защитной полосы; б — бокса 100x2; в — плиита 10X2; г — распределительных коробок 10X2
нилхлоридной изоляцией в оплетке из хлопчатобумажной ткани, плоский) с медными жилами диаметром 0,6 мм. Наружные размеры проводов соответственно равны 3,1X5,4 и 2,4X4,7 мм при толщине изоляции 0,8 мм. Ранее для этой цели применялись провода ЛТО, ТРВ 1X2 и ПКСВ-2. Последний используется и в настоящее время.
При включении в клеммы плинтов кроссировочные провода укладывают слева от клемм 0, 1, 5, 6, 7 и справа от клемм 2, 3, 4, 8 и 9 (рис. 10.3).
Оконечные кабельные устройства и пары клемм (штифтов) нумеруются в соответствии с табл. 10.1 и рис. 10.3 и 10.4. Распределительные шкафы, распределительные коробки и кабельные ящики нумеруются в возрастающем порядке, начиная от АТС и от распределительного шкафа. На районированных сетях каждому шкафу присваиваются иомер (индекс) РАТС и порядковый номер (299-1, 324-10, 433-8 и т. д.), а каждой распределительной коробке к кабельному ящику — соответственно номер РАТС, шкафа и коробки (299-14-23, 324-10-10, 433-8-59 и т. д.).
1 и
ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ ЛИНИЙ
И АППАРАТУРЫ ГТС
11.1. ПАРАМЕТРЫ УЧАСТКОВ ЛИНИИ
Действие приборов АТС различных систем зависит от электрических параметров включенных в них линий и телефонной аппаратуры. Дальность действия абонентского тракта определяется сопротив-
17,4 ,, ~
--:-------------------------->.
28,7дВ
Рис. 11.1. Распределение затухания тракта телефонной передачи
лением постоянному току проводов линии (шлейфа) и затуханием линии. Установлены следующие предельные значения сопротивления шлейфа абонентской линии от аппарата абонента до телефонной станции, Ом:
АТСК, АТСКУ, Пентаконта . . ....... 1000
АТС-54А, АТС-47 . . . ..................... . 1000
АТС-54 ............................................... 1500
АТС машинной системы................................. 2000
При включении абонентской линии АТС через комплект реле удаленных абонентов (РУА)..................... 3000
Нормы затухания абонентской линии на частоте 800 Гц, дБ, составляют:
между двумя наиболее удаленными абонентами, не более 28,7
между аппаратом абонента (или УАТС) и РАТС . . . 4,3
то же, на нерайоннрованиых сетях......................6,0
Распределение затухания по различным участкам линии и РАТС показано на рис. 11.1.
11.2. ВИДЫ ЭЛЕКТРИЧЕСКИХ ИЗМЕРЕНИИ И ЭЛЕКТРИЧЕСКИЕ НОРМЫ
На ГТС электрические измерения проводят с целью проверки соответствия электрических характеристик кабельных и воздушных линий установленным нормам. Электрические измерения выполняются по плану (плановые), при приеме-сдаче линии, с целью определения места повреждения или проверки аппаратуры и матриалов. Измерения могут производиться на постоянном и переменном токах. На постоянном токе измеряют сопротивление изоляции, электрическую емкость, сопротивление шлейфа и омическую асимметрию. На переменном токе измеряют собственное затухание, переходное затухание, линейные помехи (шумы), уровни передачи, сопротивление заземлений и напряжение зажигания (пробоя) разрядников. Основные схемы электрических измерений приведены на рис. 11.2.
Определения, термины и обозначения, используемые при проведении электрических измерений, следующие:
Кабельная линия связи ГТС — это совокупность кабелей, кабельной арматуры и кабельных сооружений, обеспечивающих устойчивую передачу электрических сигналов между абонентами сети.
Воздушная линия ГТС — это совокупность проводов, опор, арматуры и устройств, обеспечивающих устойчивую передачу электрических сигналов между абонентами сети.
Ж)
Рис. 11.2. Схемы электрических измерений:
а — сопротивления изоляции между проводами и между проводом и землей; б — емкости линии; в — сопротивления шлейфа постоянному току; г — напряжения шума (помех); д—асимметрии сопротивления проводов; е — переходного затухания на ближием конце; ж — сопротивления заземления
Цепь (пара) —это совокупность жил (проводов), предназначенных для передачи электрических сигналов.
Однородная цепь (пара) — это цепь (пара), жилы которой на всем протяжении выполнены из одинакового материала и имеют одни и тот же диаметр.
Неоднородная цепь (пара)—это цепь (пара), состоящая из неоднородных участков цепи, отличающихся друг от друга по материалу или диаметру жил (проводов).
Электрическое сопротивление изоляции /?из, МОм — это электрическое сопротивление постоянному току между жи-
ламй (проводами) цепи, жилой (проводом) и Металлической оболочкой кабеля (землей), жилой и пучком жил, соединенных с металлической оболочкой (экраном) кабеля с наружным изолирующим покровом и землей.
Электрическое сопротивление шлейфа жил (проводов) цепи /?0, Ом — это сумма электрических сопротивлений жил (проводов) цепи постоянному току.
Омическаяасимметрия цепи (пары) i£R, Ом—это разность сопротивлений постоянному току двух жил (проводов), составляющих цепь (пару).
Рабочая электрическая емкость цепи (пары) Ср, мкФ — это электрическая емкость между жилами цепи, измеренная при одинаковых по величине и противоположных по знаку потенциалах напряжения на этих жилах и заземленных остальных жилах, экране или оболочке.
Испытательное напряжение 1/Исп — это напряжение постоянного (или переменного) тока, которое должна выдерживать изоляция без нарушений в течение. нормированного времени.
Переходное сопротивление в месте повреждения жил (проводов) цепи Ra, Ом — это электрическое сопротивление изоляции жил цепи (пары) в месте повреждения, измереииое постоянным током.
Входное сопротивление цепи (пары) ZBX, Ом — это сопротивление на входе цепи, равное отношению напряжения UB к току /н в начале цепи (пары) и определяемое по формуле |ZBX| =/7и//н.
Собственное затухание цепи (пары) ас, дБ — это величина, равная произведению коэффициента затухания цепи (пары), нагруженной иа свое волновое сопротивление, и ее длины.
Рабочее затухание цепи (пары) av, дБ — это результирующее затухание цепи (пары), нагруженной на различные сопротивления: ар=ао+аотр, где ас — собственное затухание цепи; аОтР — затухание, возникшее в цепи вследствие несогласованности нагрузок или имеющихся в линии неоднородных участков.
Переходное затухание между цепями (парами) на ближнем конце линии Ао, дБ — это величина, характеризующая относительное количество энергии, переходящей вследствие электромагнитной связи из одной цепи в другую на том конце линии, где находится источник энергии (генератор) цепи (пары): Ао= lOlgPi/Pz, где Pi — полная мощность сигнала на входе цепи, подверженной влиянию.
Защищенность между цепями (парами) иа дальнем конце линии Аа, дБ — это величина, характеризующая в данном сечении линии связи отношение энергии полезного сигнала к энергии помехи (шума) цепи (пары), подверженной влиянию: Ав=10 IgPc/Z’n, где Рс — полная мощность полезного сигнала в рассматриваемом сече-ини цепи, подверженной влиянию; Ра — полная мощность линейной помехи в том же сечении цепи, подверженной влиянию.
Линейны епомехи (шумы) ц е п и Ра — это результирующее действующее значение всех посторонних напряжений (в полосе частот канала), имеющихся в любом сечении цепи (пары).
Статическое напряжение разрядников — это испытательное электрическое напряжение постоянного (переменного) тока частотой не более 50 Гц, при котором пробой не вызывает разрушений разрядников.
Заземлитель — это металлический проводник или группа проводников любой формы (труба, шина, проволока и т. д.), находящиеся в непосредственном соприкосновении с грунтом.
Заземление — это устройство, состоящее из заземлителей и проводников, соединяющих заземлители с электрическими установками.
Сопротивление заземления 7?3 — это сумма сопротивлений подводящего провода, переходного контакта от заземлителя к грунту и сопротивления прилегающих слоев грунта.
Плановые электрические измерения защитных устройств ГТС выполняются в соответствии с объемом и периодичностью, указанными в табл. 11.1.
Таблица 11.1. Плановые измерения сопротивления защитных устройств
Объект измерений Периодичность измерений Объем измерений
Линейные заземления кабельных ящиков, молниеотводов и тросов подвесных кабелей Заземления абонентских пунктов (АЗУ) 2 раза в год 1 раз в 3 года 100% линейных заземляющих устройств 100% абонентских пунктов с воздушным вводом
Электрические измерения при контроле качества оборудования, проводов, материалов и запасных частей производятся при поступлении их в эксплуатацию Изделия, поступающие от заводов-поставщиков, подвергаются входному контролю путем внешнего осмотра и проведения электрических измерений и испытаний в объемах, указанных в технических условиях или ГОСТ. Если проверкой будет установлено несоответствие полученной продукции действующим нормам, то составляется акт-рекламация с участием представителя посторонней организации. Акт-рекламация, составленный по произвольной форме с протоколом измерений или испытаний н сертификатом на изделия, высылается заводу-изготовителю для принятия соответствующих мер.
При контроле качества диодных приставок проверяется 5 % каждой полученной партии приставок (по одному сопроводительному документу), ио не менее десяти. При этом проверяются следующие характеристики:
затухание, вносимое в разговорный тракт спаренных телефонных аппаратов (при открытых и закрытых диодах) на частоте 800 Гц;
напряжение опознавания звонковой цепи для телефонных аппаратов, включенных через ДТП;
уровень громкости звонка телефонного аппарата, включенного через ДТП;
сопротивление изоляции и электрическая прочность изоляции между токопроводящими частями ДТП, а также между токопроводящими частями и металлической плитой, на которую при проверке кладется основание ДТП.
Опенка качества телефонных проводов производится на основании электрических измерений и испытании 3 % бухт провода полученной партии (по одному сопроводительному документу), но не менее двух бухт Качество телефонных линейных проводов ЛТР-П, ЛТР-В, ЛТВ-В, ЛТВ-П, ТРП, ТРВ, ПСБА, ПКСВ оценивается по результатам испытаний р измерений следующих характеристик:
целостности жил;
электрического сопротивления токопроводящих жил постоянному току;
сопротивления изоляции жил;
электрической прочности изоляции жил постоянному (переменному) току.
Измерения выполняют приборами КМ-61 С и ПКП.
Электрические характеристики проводов связи различных типов должны соответствовать данным табл. 11.2.
Таблица 11.2. Электрические характеристики проводов связи при температуре окружающей среды -[-20 °C
Характеристика Длина, м Частота. кГц Норма для провода типа
пкев ПСБАП, ПСБАВ лтв-п, ЛТВ-В ТРП, ТРВ ЛТР.П, ЛТР-В
прн диаметре жил, мм
0.5 3,0 0,6 0,5 0,6
Сопротивление жилы, Ом, не более Сопротивление изоляции жилы, МОм, не менее Испытательное напряжение, В: между пучком всех жил и экраном в течение 3 мин между жилами рабочих пар в течение 2 мин 1000 1000 1000 1000 Пост, ток То же 0,05 0,05 190 50 50 50 16 20 1000 1000 130 50 1000 1000 190 100(25) 500 500 130 100 1000 1000
Для оценки изготовления розеточных и микротелефонных шнуров ШТ, ШТМ, ШТЭ, ШТЭМ производят контрольные измерения в объеме 3% бухт или пачек шнура полученной (по одному сопроводительному документу) партии, но не менее двух бухт или пачек. Измеряют и испытывают следующие характеристики:
целостность жил и экрана;
электрическое сопротивление токопроводящих жил постоянному току;
электрическое сопротивление изоляции каждой жилы по отношению к земле;
электрическую прочность изоляции каждой жилы но отношению к земле постоянным (переменным) током.
Сопротивление жил проводов и изоляции жил провода измеряют приборами КМ-61С и ПДБ. Электрическую прочность изоляции жил проводов измеряют прибором ИПИ-1 (ТИУ-64). Электрические характеристики измеренных шнуров должны соответствовать данным табл. 11.3.
Качество изоляторов определяют путем измерения их электрически^
Таблица 11.3. Электрические характеристики шнурок
Характеристика Единица измерения Частота Норма
Сопротивление токопроводящей жилы на 1 м при температуре +20 °C, ие более Ом,'км Пост, ток 0,5
Сопротивление изоляции токопроводящей жилы после 48 ч пребывания в атмосфере с относительной влажностью 98°/о при температуре -J-20+10 °C, не менее: МОм-км »
между жилами 500
между жилой и землей т> 250
Испытательное напряжение в течение 1 мин, В В 50 Гц 500
сопротивлений изоляции. Измерения производят в объеме 3% партии изоляторов, но не менее десяти прибором ПКП или МЕГ-9.
. Отобранные для испытания изоляторы тщательно моют чистой водой и высушивают. После этого их опускают головками вниз в. ванну с обыкновенной чистой водой. Наружная юбка каждого изолятора при этом должна выступать над поверхностью воды на 20 мм (рис. 11.3). Внутреннюю часть и междуюбочное пространство заполняют водой так, чтобы расстояние между поверхностью воды и краем внутренней юбки составило также 20 мм. Температура воздуха в помещении, где находится ванна с водой, должна быть не менее 16 ... 20°С с относительной влажностью не более 65%. Изоляторы выдерживают вводе не менее 8 ч, после чего измеряют сопротивление изоляции. Для этого один из проводов измерительного прибора подключают к корпусу ванны, а другой — к стержню, который опускают в воду, налитую внутрь изолятора. Электрическое сопротивление изоляции должно быть не менее 40 000 МОм для изоляторов ТФ-16 и 20 000 МОм для ТФ-12.
Качество изготовления разрядников проверяют в объеме 1 % партии, полученной по одному сопроводительному документу, но не менее десяти разрядников. Испытания проводят на срабатывание (пробой) при заданном напряжении приборами ИР-ЗМ, ИР-3, ИР-2.
У разрядников, обе угольные пластины (бруски) которых приклеены к изоляционной прокладке и по краям покрыты изоляционным лаком, измеряют также сопротивление изоляции:
при относительной влажности воздуха 65% и температуре -j-20°C оно должно быть не менее 10 000 МОм;
после пребывания в течение 24 ч в камере с влажностью воздуха 85 ... 90% при температуре +20°C оно должно быть не менее 5000 МОм,
Измерения выполняют прибором КМ-61С или ПКП.
Рис. 11.3. Измерение сопротивления изоляторов (в ванне с во-дой)
11.3. ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ
Для проведения электрических измерений применяют измерительные приборы различных типов — переносные и стационарные. При обслуживании абонентских устройств наибольшее распространение получили следующие приборы переносного типа:
кабельный прибор (мост) КМ.-61С, предназначенный для измерения сопротивления цепей при постоянном токе в пределах 0,1 ... 100 000 Ом омической асимметрии 0,1 ... 100 Ом, емкости 0,001 ... 5 мкФ, сопротивления изоляции 104 ... 1010 Ом и определения расстояния до мест повреждения изоляции в кабельных и воздушных линиях связи;
переносный кабельный прибор ПКП-4, предназначенный для измерения сопротивления цепей при постоянном токе в пределах 101 .. ДО5 Ом, омической асимметрии 0,1 ... 100 Ом, сопротивления изоляции 10s 109 Ом при напряжении до 98 В, 109 ... 2-1010 Ом при напря-
жении до 490 В, емкости 1 ... 10 000 нФ и определения расстояния до мест повреждения изоляции в кабельных лииях связи;
мост МПС-150, предназначенный для измерения полных сопротивлений кабельных и воздушных линий связи в диапазоне частот 0,2 ... ...160 кГц;
мост МПП-300, предназначенный для измерения полной проводимости входных сопротивлений воздушных н кабельных линий связи в диапазоне частот 0,2 ... 300 кГц;
электронный осциллограф ЭО-7, предназначенный для исследования периодических процессов при измерениях на кабельных и воздушных линиях связи;
импульсный испытатель линий ИКЛ-5, предназначенный для определения расстояния до места повреждения (обрыва, короткого замыкания, сообщения проводов, сложных повреждений из комбинаций перечисленных неисправностей и разбитости пар) на воздушных и кабельных
линиях связи;
измеритель заземления МС-08, сопротивления заземлений, удельного сопротивления ческого сопротивления в пределах 0,02 ... 1000 Ом;
индикатор сопротивления заземлений ИСЗ-2,
предназначенный для измерения грунтов и оми-
предназначенный для измерения сопротивления линейных заземлений и других сопротивлений в пределах 0 ... 150 Ом;
измеритель переходного затухания ИПЗ-З, предназначенный для измерений переходного затухания между цепями воздушных и кабельных линий при частоте 800 Гц в пределах 17,4 ... 86,9 дБ;
декатрониый измеритель параметров в номеронабирателях и реле ДИНИР, предназначенный для измерения времени замыкания и размыкания импульсных контактов номеронабирателя и времени срабатывания и отпускания реле;
испытатель микрофонных капсюлей ИТМ-1, предназаченный для проверки чувствительности (отдачи), а также динамического и статического сопротивлений микрофонного капсюля;
дистанционный измеритель параметров номеронабирателя стационарный ДИНС-1, предназначенный для проверки параметров номеронабирателей телефонного аппарата: времени размыкания (замыкания) импульсных контактов, числа посылок во время обратного хода и т. д.
Погрешность измерительных приборов не должна превышать установленных допустимых величин:
Электрическое сопротивление шлейфа цепи (пары) жил
проводов постоянному току, %........................±0>°
Омическая асимметрия цепи (пары) жил проводов, % "0,5
Электрическоесопротивление изоляции жил (Прово-дов), %'............................................±10,0
Электрическая емкость цепи (пары) жил или «жила — земля», измеренная мостовым методом, нФ . . . 1 % +0,5
методами непосредственной оценки, %................±3,0
Собственное затухание пары (цепи), дБ . . . . ±1
Переходное затухание между цепями '(парами) на ближнем или защищенность на дальнем концах линии, дБ ±1 Модуль волнового или входного сопротивления цепи, % ±0,2 Линейные помехи (шумы) цепи (пары), дБ . . . ±2
Сопротивление защитных (рабочих) заземлений, Ом ± 1 Статическое напряжение разрядников, В . . . . ±10
Электрическая прочность изоляции жил кабеля, % . . ±2,5
12
МЕХАНИЗАЦИЯ РАБОТ НА АБОНЕНТСКИХ УСТРОЙСТВАХ ГТС
Большой объем работ, выполняемых при строительстве, обслуживании и ремонте линий ГТС, требует их механизации в целях облегчения, уменьшения трудоемкости, стоимости и сокращения сроков исполнения. Наиболее эффективные машины, механизмы и механизированные инструменты, применяемые на ГТС, перечислены ниже:
Наименование
Бурильно-крановая машина БМ-302, БМ-204
Стреловой автомобильный кран
КС-2561Д
Гидравлический кран 4030П
Телескопическая вышка — подъемник
Ручной столбостав РС-1
Бурофрез
Ручная переносная лебедка
ЛР-1-400 и ЛН-0,5
Электротрамбовка ИЭ-4503
Ручная электрическая пила К-5М
Ручная электросучкорезка РЭС-2
Электросверлилка ИЭ-1013 и редуктор со сменным инструментом
Назначение
Бурение ям и установка опор воздушных линий
Погрузочно-разгрузочные работы, установка железобетонных опор воздушных _ линий, кабин таксофонов и т. д.
Погрузочно-разгрузочные работы, установка опор воздушных линий и др.
Производство работ на воздушных линиях
Установка опор воздушных линий
Бурение ям в грунтах I и II категорий (групп)
Замена опор, подпор, извлечение комлей, погрузка и разгрузка материалов
Трамбовка грунта при установке опор, подпор, засыпки траншей заземлений
Обработка деревянных опор
Окорка столбов, зачистка их вершин, обрезка сучьев при заготовке столбов, расчистка трасс
Сверление отверстий для крюков, болтов, штырей, навинчивания гаек, насадка изоляторов и т. д.
Электрорубанок И-24А
Электроточило И-138А
Сварочный агрегат АСД-300
Бороздорез на базе электросвер лилки С-480Б
Техническая характеристика машин, механизмов и механизированных инструментов приведена в табл. 12.1 — 12.3 и на рис. 12.1 — 12.4.
Строгание досок при ремонте кабин
Заточка инструментов
Выполнение сварочных работ на линии
Для образования борозд в оштукатуренных стенах
Рис. 12.2. Телескопическая вышка ТВ-1
Таблица 12.1. Техническая характеристика механизмов
Характеристика Единица измерения Бурильио-краиовая машина Кран 40301} Автокран КС-2561Д Телескопическая вышка Столбостав PC-I Бурофрез
БМ.204 1 БМ-302
Максимальная скорость в транспортном положении км/ч 95 95 30 75 45 — —
Высота в транспортном положении м 3,05 3,37 2.6 3.65 2,7...2.9 — —
Высота в рабочем положении м 5,16 6,85 6.0 8,5 II и 15 1,5 2.5
Максимальная грузоподъемность кг 1200 1200 1000 6300 150 260 —*
Продолжительность перевода из транспортного положения в рабочее мин 5,0...5.5 — 2,0...2,5 — — 4,0..,.5,0
Продолжительность перевода из рабочего положения в транспортное мин 4,5...5,0 — 2,0...2,5 — — 2,0...3.0 —•
Диаметр бура м 0,35.,.0,8 0,35; 0,8 — — — — 0,32; о.з; 0.35
Максимальная глубина бурения м 2 3 — — — — 1.8
Продолжительность бурения мин 1,5...5,0 1,5...2.0 — — — — 8.0...15,0
Максимальная длина опор] м 10 11 — — — 7,5 —
Масса кг 5000 5340 — 8900 3250 и 4660 62 3,0
Продолжительность установки опоры МИИ 1,5...2,5 1,5...2.0 1,5...2,0 1.5...2,0 — 4.0...7,0 —
Количество обслуживающего персонала включая во' Дителя чел. 3 3 2...3 2...3 2 2 1
Таблица 12.2. Техническая характеристика механизмов
Характеристика Единица из иереи ия Пневматический отбойный молоток МО-ЮП Сварочный агрегат АСД-300 Передвижняи электростаи-ция АБ-8-Т-23С Ручная лебедка ЛН-0,5 БорозДорез Строительно-монтажный пистолет СМП-4М
Род переменного тока — — — — — Однофазный - -
Частота тока Гц — — 50 — 50 —
Напряжение В —. — 230 — 220 .—
Мощность кВт — 9,6 8 — 270 —
Частота вращения двигателя об/мин — 1500 3000 — — —
Число ударов ударов/мин 1200 —. — —. — —
Габаритные -размеры м 0,572 1,8x0,8X1,7 1,4x0,8X1 0,2x0,3x0,4 0,3x0,3x0,2 0,6x0,1X0,1
Продолжи- мин .— 5 — —
тельность операции м/мин — — — — 2—7 —
Грузоподъемность кг — — — 500 — —
Глубина бороды мм — — — — 20 —
Ширина боро-вды мм — — — — 8 —
Масса кг 10 910 397 9,7 5 4
Таблице 12.3. Техническая характеристика механизированных инструментов
Характеристика Единица измерения Электротрам, бовка ИЭ-4503 Электропила К-БМ Электросуч-корезка РЭС-2 Электросверлилка ИЭ.1013 Электрору-банок И-24А Электроточя-ло И-13ВА
Род переменного тока Частота тока Трехфазиы# Трехфазный 200 Трехфазный 200 Однофазны# 50 Трехфазный 50 Трехфазный
Гц 50 50
Напряжение В 220 220 220 220 220 220 j
Мощность кВт 0,27 1,5 1,7 0,25 0,4 0,325
Частота вращения двига- об/мин 2800 12000 12000 2500 2350 2800
теля
Число ударов башмака ударов/мин, 550 — 2780 650 — 2800
оборотов шпинделя, круга об/мин
Габаритные размеры м О,2ХО,7Х 0.7Х0.5Х 1,0х0,2х 0,2х0,4х 0,5X0,2х .0,2х0,2х
Х0,4 Х0,2 ХОД Х0.1 Х0,2 ход
Количество обслуживающего' персонала Продолжительность: чел. 1 1 1 1 1 1
уплотнения грунта вокруг опоры мин 4—5 — •— —• —-
отпиловки столба диаметром 200 мм с •— 15 —— *— — ’—
срезки сучка диаметром 80 мм МИН —• 0,1 0,25... 0,5 — —-
сверления отверстий мин — —• — — —
диаметром до 15 мм затески ’столба под приставку мин — — — — 2,0 -—•
Масса кг 14,5 10,8 7,8 2,8 14 7,7
Рис. 12.3. Отбойный МОЛОТОК;
1 " рукоятка; 2 — золотниковая головка;
3 — ствол; 4 — пружина; 5 — пика
Рис. 12.4. Бурофрезы двух диаметров и ковши
13
ТЕХНИКА БЕЗОПАСНОСТИ
13.1. НОРМАТИВНЫЕ ДАННЫЕ БЕЗОПАСНОГО ВЫПОЛНЕНИЯ РАБОТ
При производстве работ в абонентских устройствах ГТС, как и на других сооружениях связи, необходимо строго соблюдать действующие правила техники безопасности. Нормативные данные соблюдения правил безопасного производства работ приведены ниже.
Предельная норма переноски грузов вручную при ровной и горизонтальной поверхности на одного человека не должна превышать:
10 кг для подростков женского пола от 16 до 18 лет;
16 кг для подростков мужского пола от 16 до 18 лет;
50 кг для мужчин старше 18 лет.
Нормы предельно допустимых нагрузок, кг, для женщин старше 18 лет при подъеме и перемещении тяжестей вручную должны соответствовать следующим значениям:
Подъем и перемещение тяжестей при чередовании с другой работой ................................................15
Подъем тяжестей на высоту более 1,5 м.......10
Подъем и перемещение тяжестей постоянно в течение рабочей смены.................................................10
Примечания: 1. В массу поднимаемого и перемещаемого груза вклю-
чается масса тары и упаковки.
2. При перемещении грузов иа тележках или в контейнерах прилагаемое усилие не должно превышать 15 кг.
Суммарная масса грузов, перемещаемых в течение рабочей смены, ие должна превышать 7000 кг. Переносить материалы па носилках допускается на расстояние ие более 50 м по горизонтальному пути. При переноске груза вдвоем подростками мужского пола масса груза вместе с массой носилок не должна превышать 50 кг. Механизированный способ погрузочно-разгрузочных работ является обязательным для грузов массой более 50 кг, а также при подъеме грузов на высоту более 3 м.
Запрещается производить строительно-монтажные работы, складывать материалы, устраивать стоянки машин в охранной зоне воздушных линий электропередачи без получения письменного разрешения на выполнение работ от организации, эксплуатирующей линию электроне-
редачи. Охранные зоны линий электропередачи определяются двумя параллельными вертикальными плоскостями, отстоящими от крайних проводов линии на расстоянии, указанном в табл. 13.1.
Таблица 13.1. Расстояние от крайних проводов линий связи до линий электропередачи
Напряжение в линии, кВ 1...20 До 35 До ПО 150...220 До 500 До 750
Расстояние, м 10 15 20 25 30 40
Работа с применением строительных машин вблизи линии электропередачи, находящейся под напряжением, допускается в том случае, если расстояние по воздуху от подъемной или выдвижной части машины, а также от поднимаемого груза в любом его положении, в том числе и при наибольшем подъеме или вылете, до ближайшего провода, находящегося под напряжением, соответствует значениям, указанным в табл. 13.2.
Таблица 13.2. Расстояние от работающих механизмов до проводов электропередачи_________________________
Напряжение линии, кВ До 1 1...20 35... ПО 150...220 До 330 До 500 До 800 постоянного тока
Расстояние, м 1,5 2 4 5 6 9 9
Перемещение и установка машин вблизи выемок (котлованов, траншей, канав и т. д,) разрешаются при соблюдении расстояния от подошвы откоса выемки до ближайшей опоры машины не менее указанного в табл. 13.3,
Таблица 13.3. Наименьшее допустимое расстояние по
горизонтали от подошвы откоса выемки до ближайших опор машин
Глубина выемки грунта, м Расстояние по горизонтали от подошвы откоса до ближайшей опоры машин, м, при грунте
песчаном н гравийном супесчаном суглинистом ГЛИНИСТОМ лессовоме сухом
1 1,5 1,25 1 1 1
2 3 2,4 2 1,5 2
3 4 3,6 3,25 1,75 2,5
4 5 4,4 4 3 3
5 6 5,3 4,75 3,5 3,5
По степени опасности поражения работников электрическим током производственные помещения разделяются на три категории:
I категория — помещения с повышенной опасностью, характеризующиеся наличием в них одного из следующих условий:
токопроводящих' полов (железобетонных, кирпичных, земляных и т. п.);
токопроводящей пыли или сырости (при относительно влажности, длительно превышающей 75%);
температуры, длительно превышающей 30°С;
возможности одновременного прикосновения человека к заземленным металлоконструкциям зданий, технологическим аппаратам, механизмам и т. д., с одной стороны, и к металлическим корпусам электрооборудования — с другой.
II категория — особо опасные помещения, характеризующиеся наличием одного из следующих условий:
особой сырости (при относительной влажности, близкой к 100%); химически активной среды (паров, действующих разрушающе на изоляцию токоведущих частей оборудования);
не менее чем двух условий, указанных для помещений с повышенной опасностью.
III категория — помещения без повышенной опасности, в которых отсутствуют условия, создающие повышенную или особую опасность.
Условия применения электроинструментов в различных помещениях указаны в табл. 13.4.
Таблица 13.4. Условия применения электроинструмента
Категория помещения Напряжение питания инструмента, В Инструмент с изоляцией
одинарной двойной
Без повы- До 42 Без заземления кор- —
шейной опасности САповы- 127...220 До 42 пусов, без изолирующих защитных средств Без заземления корпусов, без изолирующих защитных средств Без заземления кор- Без заземления корпусов, без изолирующих средств
шениой опасностью и вне помещений 127...220 пусов, с изолирующими защитными средствами С заземлением кор- Без заземления кор-
Особо До 42 пусов, с изолирующими защитными средствами Без заземления кор- пусов, с изолирующими защитными средствами
опасные 127...220 пусов, с изолирующими защитными средствами Применять запрещается —
Примечания- I. Инструмент с двойной изоляцией изготовляется только на напряжение 42 В. Двойная изоляция означает применение защитной изоляции в дополнение к основной с целью защиты от поражения током прн ее пробое. Заземление корпусов инструмента с двойной изоляцией не допускается.
2. В число изолирующих защитных средств входят диэлектрические перчатки ; галоши н коврнки.
3. Использование электроинструмента с напряжением 127/220 В в помещениях с повышенной опасностью и вне помещений допускается как исключение при невозможности обеспечить работу электроинструмента на напряжение не выше 42 В.
Нормы и сроки испытаний подъемных механизмов и приспособлений н защитных средств указаны в табл. 13.5 и 13.6.
Таблица 13.5. Нормы и сроки испытаний подъемных механизмов и приспособлений
Механизм или приспособление Испытательная нагрузка, кг Продолжительность статических испытаний, мин Периодичность испытаний
прн приемке и после к а пита л ьного^реыон та прн периодических испытаниях
статическая Динамическая статическая динамическая
Лебедки ручные 1,25 Ря 1.1 Ря 1,1 Ря Рв 10 I раз в год
Тали 1,25РН 1,1 Рн 1.1 Ря Рв 10 »
Блоки и полиспа ты 1,25 Ря 1,1 Рл .1,1 Рн Рв 10 я
Домкраты 1,25 Рв 1.1 Рн 1,1 рв Рн 10 я
Канаты (тросы) стальные 1,25 Рв —. 1,1 РЯ — 10 1 раз в 6 месяцев
Канаты пеньковые, хлопчатоэу- 1,25 Рн — 1,1 Рн — 10 я
мажные, капроновые
Стропы, скобки, кольца и 1,25РН — »1РВ — 10 я
т. д.
Предохранительные пояса, стра- 300 — 225 —- 5 1 раз в 6 месяцев
хующие канаты
Монтерские когти 180 — 135 —- 2 Г)
Лестницы деревянные 150 —• 120 — 2 1 раз в год
Примечания: I. Рн — допустимая рабочая нагрузка, кг.
2. При неудовлетворительных результатах статических испытаний динамические испытания не производятся. Динамические испытания заключаются в повторных подъемах н опусканиях груза.
3. Прн статическом испытании пробный груз должен находиться на высоте примерно 100 мм от земли или пола.
4. При испытаниях канаты и цепи должны выдержать испытательную нагрузку без разрывов, заметного местного удлиие-* ния (канаты) и вытяжки отдельных звеньев (цепи).
6. Перед испытанием подъемные механизмы должны быть проверены (осмотром) и при необходимости отремонтированы.
6. Все механизмы и приспособления после капитального ремонта подлежат обязательному испытанию вне зависимости от очередного срока испытания.
7. Винтовые домкраты периодическим испытаниям не подвергаются, а должны подвергаться осмотру 1 раз в 3 месяца.
8. Испытания подъемных механизмов и приспособлений должны проводиться в соответствии с указаниями действующих ГОСТ, условий и Правил устройства и безопасной эксплуатации грузоподъемных кранов.
Таблица 13.6. Нормы и сроки электрических испытаии защитных средств
Напряжение электроустановки, В Приемо-сдаточные испытании Эксплуатационные испытании
Наименование Испытательное Продол-житель- Ток утечки, мА, не более Испытательное Продол-житель- Ток утечки, Периодичность
напряжение, кЁ ность, мин напряжение, кВ ность, мин мА, не более испытаний осмотров
Клещи: изолирующие электро-измерительные До 1000 До 40 40...660 От 660 до 1000 3 0,5 2 3 5 5 5 5 1111 2 0,5 2 3 5 5 5 5 — 1 раз в 12 мес. 1 раз в 12 мес. 1 раз в 12 мес. 1 раз в 6 мес.
Указатели напряжения до 1000 В: порог зажигания изоляция корпусов соединительные провода До^ббО До 500 До 660 Не выше 90 1 2 1 1 — Не выше 90 В 1 2 1 1 — То же То же
Перчатки резиновые диэлектрические До 1000 В Все напряжения В соответствии с техническими условиями 2,5 6 1 1 3 7 1 раз в 6 мес. Перед применением
Наименование Напряже-нне электроустановки, В Приемо-сдаточные испытания Эксплуатационные испытания
Испытательное напряжение, кВ Продолжительность,} мин Ток утечки, мА, не более. Испытательное напряжение, кВ Продолжительность, мин Ток утечки, мА, не более Периодичность
испытаний осмотров
Боты резиновые диэлектрические Все напряжения В соответствии с ГОСТ 13385—78 15 1 7,5 1 раз в 36 мес. То же
Галоши резиновые диэлектрические До 1000 В соответствии с ГОСТ 13385—78 3,5 1 2 1 раз в 12 мес. »
Коврики резиновые диэлектрические До 1000 5,5 Протяги- ванием 3 3,5 Протягиванием 3 1 раз в 24 мес. 1 раз в Izi'Mec.
Изолирующие подставки До 10 1 — — — — — 1 раз в 36 мес.
Инструмент слесар-но-моитажный с изолирующими рукоятками До 1000 6 1 — 2 1 — 1 раз в 12 мес. Перед применением
Примечания: I Продолжительность испытания штаиг изолирующих и клещей электроизмерительных, имеющих изолирующую часть из фарфора, может быть сокращена До 1 мин.
2. Штанги изолирующие, применяемые в комплекте с указателем напряжения или другим инструментом и приспособлением, должны испытываться по нормам и в сроки для изолирующих штанг на соответствующее напряжение.
Минимальные расстояния между газопроводами, проложенными по стенам и сооружениям связи, указаны в табл. 13.7..
Таблица 13.7. Минимальные расстояния между газопроводом, проложенным по стене здания, и сооружениями связи или проводного "вещания
Коммуникации, устройства Минимальные расстояния от газопровода в свету, м
при параллельной прокладке при пересечении
Изолятор, расположенный на наружной стене, на котором крепится провод абонентского ввода телефонной сети или проводного вещания Кабель (провод) телефонной сети или проводного вещания, проложенный: 0,5
по наружным стенам здания 0,5 0,05*
по стенам или в каналах внутри здания 0,1** 0,05*
Кабельная муфта, расположенная на наружной или внутренней стене здания 0,5 •—
Линейное оборудование связи и проводного вещания, расположенное внутри здания 0,5 —
* Пересечение кабеля (провода) с газопроводом без зазора между ними допускается при условии заключения кабеля (провода связи илн проводного вещания) в трубку нз электроизоляционного материала (резины, эбонита, полиэтилена и т. д), выступающую иа 0,1 м с каждое стороны газопровода.
•• При наличии муфт расстояние должно быть увеличено до 0,5 м.
Пределы взрывоопасной концентрации газов указаны в табл. 13.8.
Таблица 13.8. Пределы взрывоопасной концентрации газов.
Газ или пары жидкости Предел взрывоопасной концентрации газов в воздухе, %
нижний верхний
Водород 4,00 74,0
Метан 5,00 15,0
Окись углерода 12,50 74,2
Пропан 2,37 9,5
Сероводород Смесь: 4,30 45,5
водород (50%) и окись углерода (50%) 6,05 71,8
окись углерода (50%) и метан (50%) 7,70 22,8
водород (33,3%), окись углерода (33,3%) и метан (33,3%) 5,70 29,9
13.2. ДЕЙСТВИЕ ЭЛЕКТРИЧЕСКОГО ТОКА
НА ОРГАНИЗМ ЧЕЛОВЕКА
Действие электрического тока на организм человека носит своеобразный и разносторонний характер. Проходя через организм человека, ток производит термическое, электролитическое и биологическое действия и нередко приводит к различным электротравмам, которые условно можно свести к двум видам, местным, когда возникает местное повреждение организма (ожоги, электрические знаки, металлизация кожи, механические повреждения), и общим, так называемым электрическим ударам, когда поражается весь организм из-за нарушения нормальной деятельности жизненно важных органов и систем.
Степень отрицательного воздействия тока на организм человека увеличивается с ростом его силы. Сопротивление тела человека и приложенное к нему напряжение также влияют на исход поражения, но лишь постольку, поскольку определяют значение тока, проходящего через человека. Если кожа тела человека не повреждена, то сопротивление организма (измеренное прн напряжении до 15 ... 20 В) колеблется в пределах 3000 .. .100 000 Ом, а иногда и более. Сопротивление кожи (а следовательно, и тела в целом) при повреждении ее рогового слоя, (наличии влаги иа ее поверхности, интенсивном потовыделении и загрязнении резко уменьшается и может составлять 500 ,.. 700 Ом, что, безусловно, увеличивает опасность поражения человека током. Расчетной |величиной сопротивления тела человека принято считать 1000 Ом.
Воздействия тока на организм человека при прохождении его по пути «рука — рука» или «рука — нога» различны, Наиболее опасно
[двухполюсное прикосновение человека к токонесущим проводам, при (котором ток проходит через область сердца, а также однополюсное прикосновение левой рукой (рис. 13.1). Характер воздействия электрического тока на организм человека указан в
табл. 13.9.
Таблица 13.9. Характер воздействия
электрического тока
\Рис. 13.1. Контактирование
[человека с источником на- 7\ /\
пряжения.
а — двухполюсное; б — од- О)
нополюсное
на организм человека
Значение тока, мА Характер воздействия тока
переменного частотой 50 Гц ПОСТОЯННОГО
0,6...1,5 ..4 Начало ощущения — слабый зуд, пощипывание кожи под электродами Ощущение распространения и на запястье руки, слегка сводит руку Ие ощущается
Продолжение табл. 13.9
Характер воздействия тока
переменного частотой 50 Гц | постоянного
Болевые ощущения усиливаются во всей кисти руки, сопровождаясь судорогами; слабые боли ощущаются по всей руке, вплоть до предплечья
Сильные боли и судороги во всей руке, включая предплечье. Руки трудно, но еще можно оторвать от электропроводов
Едва переносимые боли во всей руке. Руки невозможно оторвать от электродов. С увеличением продолжительности протекания тока боли усиливаются
Руки парализуются мгновенно, оторваться от электродов невозможно. Сильные боли, дыхание затруднено
Очень сильная боль в руках н груди. Дыхание крайне затруднено. При длительном токе может наступить паралич дыхания или ослабление деятельности сердца с потерей сознания
Дыхание парализуется через несколько секунд, нарушается работа сердца. При длительном протекании тока может наступить фибрилляция сердца
Фибрилляция сердца через 2 ... 3 с, еще через несколько секунд—паралич дыхания
То же действие за меньшее время
Начало ощущения. Впечатление нагрева кожи под электродом
Усиление ощущения нагрева
Еще большее усиление нагрева как под электродами, так и в прилегающих областях кожи. Еще большее усиление нагрева кожи, возникновение ощущения внутреннего нагрева. Незначительные сокращения мышц рук. Ощущение сильного нагрева, боли н судороги в руках
При отрыве рук от электродов возникают едва переносимые боли в результате судорожного сокращения мышц
Ощущение очень сильного поверхностного и внутреннего нагревов, сильные боли во всей руке и в области груди. Затруднение дыхания. Руки невозможно оторвать от электродов из-за сильных болей при нарушении контакта
Паралич дыхания при длительном протекании тока
Фибрилляция сердца через 2 ... 3 с, еще через несколько секунд — паралич дыхания
Окончание табл. 13.9
Значение Характер воздействия тока
тока, мА переменного частотой 50 Гц | постоянного
Более 500 Дыхание парализуется немедленно — через доли секунды. Фибрилляция сердца, как правило, не наступает, возможна временная остановка сердца в период протекания тока. При длительном протекании тока (несколько секунд) тяжелые ожоги, разрушение тканей.
13.3. ДОВРАЧЕБНАЯ ПОМОЩЬ ПОСТРАДАВШИМ
Основными условиями успеха при оказании доврачебной помощи пострадавшим от электрического тока и при других несчастных случаях являются быстрота действий и умение правильно оказать помощь пострадавшему. Промедление и длительная подготовка могут привести к гибели пострадавшего. Не следует отказываться от оказания доврачебной (первой) помощи пострадавшему и считать его мертвым только по отсутствию таких признаков жизни, как дыхание или пульс. Выносить заключение о смерти пострадавшего имеет право только врач. Необходимо помнить, что попытки оживления эффективны лишь в тех случаях, когда с момента прекращения сердцебиения прошло те более 4 мин. Для того чтобы доврачебная помощь была своевременной и эффективной, в местах постоянного дежурства должны быть:
аптечки (или сумки .первой помощи у бригадиров при работе вне территории предприятия) с набором необходимых медикаментов и приспособлений для оказания доврачебной помощи в цехах;
вывешанные на видных местах плакаты н правила оказания доврачебной помощи пострадавшим при несчастных случаях и проведении искусственного дыхания и наружного массажа сердца;
указатели и знаки для облегчения поиска аптечек первой помощи и здравпунктов на территории предприятий.
На каждом предприятии, в цехе, на участке должны быть выделены лица, в обязанности которых входит систематическое пополнение и поддержание в надлежащем состоянии медикаментов и приспособлений, хранящихся в аптечках и сумках первой помощи.
Особенно важно своевременное оказание доврачебной помощи пострадавшему ют электрического тока.
При поражении электрическим током необходимо как можно быстрее освободить пострадавшего от действия тока, так как от времени нахождения под током: зависит тяжесть электротравмы. Поэтому первым действием оказывающего помощь должно быть отключение той части электроустановки, которой касается пострадавший. Если пострадавший находится иа высоте, необходимо принять меры, обеспечивающие безопасность падения пострадавшего.
В случае, когда электрический ток не может быть отключен быстро, необходимо освободить пострадавшего от соприкосновения с токоведущими частями. При этом оказывающий помощь не должен прикасаться к пострадавшему без применения надлежащих мер предосторожности, чтобы самому не оказаться под напряжением. При напряжении до 1000 В для освобождения пострадавшего следует воспользоваться канатом, не проводящим электрического тока. Можно также оттянуть пострадавшего за одежду, если она сухая и отстает рТ тела. Для изоляции рук оказывающий помощь, если ему необходи
мо коснуться тела пострадавшего, должен надеть диэлектрические перчатки или обмотать руки шарфом, натянуть на руку рукав пиджака или пальто, накинуть на пострадавшего резиновый коврик, прорезиненную (плащ) или просто сухую материю. Можно также изолировать себя, встав иа резиновый коврик, сухую доску или другую не проводящую тока подстилку. Рекомендуется действовать одной рукой.
Если электрический ток проходит в землю через пострадавшего, целесообразно отделить пострадавшего от земли, подсунув под него сухую доску или оттянув ноги от земли веревкой или одеждой. Можно также перерубить провод инструментом с изолированными ручками. Перерубать провода следует пофазно, т. е. каждый провод отдельно, при этом рекомендуется стоять па сухих досках, деревянной лестнице и т. п.
Для освобождения пострадавшего от соприкосновения с токоведущими частями, находящимися под напряжением свыше 1000 В, оказывающий помощь должен надеть диэлектрические перчатки и боты и действовать штангой или изолирующими клещами, рассчитанными на соответствующее напряжение.
На линиях электропередачи при невозможности отключения их от пунктов питания следует произвести замыкание проводов накоротко, набросив гибкий провод Провод должен иметь достаточное сечение, чтобы он не перегорел при прохождении через него тока.
Меры доврачебной помощи зависят от состояния пострадавшего Если пострадавший в сознании, но был в обмороке, необходимо уложить его на подстилку из одежды, расстегнуть одежду, создать приток воздуха, растереть и согреть тело и обеспечить полный покой. Пострадавшему в бессознательном состоянии нужно давать нюхать нашатырный спирт, спрыскивать лицо холодной водой При отсутствии дыхания и пульса следует делать искусственное дыхание и наружный (непрямой) массаж сердца.
Способ искусственного дыхания «изо рта в рот» или «изо рта в нос» основан на применении выдыхаемого человеком воздуха, физиологически пригодного для дыхания пострадавшего. Вдувание воздуха можно производить через марлю, платок и т. п. Каждое вдувание воздуха следует производить через 5 с, что соответствует частоте дыхания около 12 раз в минуту. После каждого вдувания рот и иос постра давшего освобождаются для свободного выхода воздуха из легких.
Наружный (непрямой) массаж сердца производится одновременно с искусственным дыханием для поддержаияч кровообращения пострадавшего в случае остановки сердпа или его фибрилляции (беспорядочной, разрозненной сокращаемости отдельных волокон сердечной мышцы).
Для оказания доврачебной помощи при ранении необходимо вскрыть индивидуальный пакет и наложить повязку. При этом нельзя промывать рану водой, засыпать порошком и смазывать мазями, стирать с раны песок, землю и т. п., удалять сгустки крови, заматывать изоляционной лентой. Для остановки кровотечения необходимо: поднять раненую конечность, закрыть кровоточащую рану перевязочным материалом, сложенным в комочек. При сильном кровотечении следует сдавить кровеносные сосуды, питающие раненую область, а также согнуть конечности в суставах, наложить жгут или закрутку, зафиксировав время наложения.
При ожогах нельзя касаться руками обожженных участков кожи смазывать их мазями, жиром, маслами, вазелином, присыпать питьевой содой, крахмалом и т. д., вскрывать пузыри, удалить приставшую к обожженному месту мастику, канифоль и другие смолрстьгс вещество,
ижоги могут быть термическими (вызваны огнем, паром, горячим предметом и веществом, химическими кислотами и щелочами) и электрическими (вызваны воздействием электрического тока или электрической дуги). По глубине поражения ожоги делятся на четыре степени: первая — покраснение и отек кожи; вторая — водяные пузыри; третья —- омертвление поверхностных и глубоких слоев кожи; четвертая — обугливание кожи, поражение мышц, сухожилий и костей. При ожогах первой и второй степеней нужно наложить на обожженный участок кожи стерильную повязку. При тяжелых и обширных ожогах необходимо пострадавшего, .не раздевая, завернуть в чистую простынь или ткань, укрыть потеплее, напоить теплым чаем и обеспечить покой до прибытия врача. Обожженное лицо необходимо закрыть стерильной марлей. В случае ожога глаз следует делать холодные примочки раствором борной кислоты (половина чайной ложки .на стакан воды).
При химических ожогах обожженное место нужно промывать большим количеством проточной воды в течение 15 ... 20 мин. Дальнейшая помощь при химических ожогах та же, что и при термических.
В случае переломов, вывихов, растяжения связок и других подобных травм главным моментом доврачебной помощи является создание покоя поврежденной конечности (иммобилизация). Для этого используются готовые шины, палки, доски, линейки, куски фанеры и т. д. При закрытых переломах одежда с пострадавшего не снимается и шина накладывается поверх нее. К месту травмы следует прикладывать «холод» (резиновый пузырь со льдом, снегом, холодной водой и т. д.).
Если повреждена голова (перелом черепа), пострадавшего рекомендуется уложить на спину, наложить тугую повязку (в случае наличия .раны — стерильную) на голову, положить холод и обеспечить полный покой.
При переломе позвоночника необходимо осторожно, не поднимая пострадавшего, подсунуть под него (под спину) широкую доску, дверь, снятую с петель, или перевернуть пострадавшего на живот и строго следить, чтобы при переворачивании туловище его не прогибалось (во избежание повреждения спинного мозга).
В аналогичном порядке оказывается доврачебная помощь и при других несчастных случаях,
ПРИЛОЖЕНИЕ
Обозначения деталей аппаратуры соответствуют действующим ГОСТ и приведены в таблице. В схемах импортных аппаратов сохранены обозначения отдельных деталей, которые приняты в документации поставщиков и схемах, прилагаемых к аппаратам. Аналогичны и буквенные обозначения деталей отдельных отечественных аппаратов, -
Наименование
Телефон
Микрофон
Микротелефон
Телефон электромагнитный
Микрофон угольный
Микрофон электродинамический
Звонок переменного тока
Т рансформато р
Конденсатор постоянной емкости
Конденсатор электролитический
Наименование
Резистор постоянный
Резистор мощностью 0,125 В А
То же, мощностью 2 ВА
Резистор переменный
Резистор подстроечный
Диод
Диод туннельный
Тиристор диодный
Транзистор типа р-п-р
Транзистор типап-р-к
Транзистор полевой
Лампа накаливания
Аппарат телефонный
Аппарат телефонный с усилителем
Конденсатор переменной еМКОСТИ
Батарея местная
Реле с контактами
Контакт коммутационного устройства замыкающий
То же, размыкающий
То же, переключающий
Выключатель кнопочный нажимной, замыкающий
Контакт кнопки переключающий
Контакт телефонной кнопки замыкающий
Предохранитель ллавкий
Телефонная станция
Кабельный распределительный шкаф уличный
То же, внутри здания
Абонентская коробка распределительная
То же, параллельная
Кабельный телефонный ящик на чердаке
Кабельная линия подземная
Кабельная канализация связи
Кабельный колодец К КС-4
Воздушная линия столбовая
Стоечная линия
Телефонная стойка
Угловая опора, укрепленная подпорой
Опора, укрепленная двумя
железо бетонными приставками
СПИСОК ЛИТЕРАТУРЫ
Гроднев И. И., Курбатов Н. Д. Линейные сооружения связи — М.: Связь, 1974.—544 с.
Грызлов А. Ф., Дубровский Е. П. Линейные сооружения ГТС—М.:
Связь, 1974.—328 с.
Дубровский Е. П. Основы телефонии и телефонные аппараты.— М.: Высшая школа, 1975.—128 с.
Дубровский Е. П. Новая аппаратура телефонной связи.— М.: Высшая школа, 1980.—56 с, Дубровский Е. П. Абонентские устройства ГТС. Серия из 25 красочных плакатов.— М.: Высшая школа, 1975.
Дубровский Е. П., Мижерицкий Г. Ш., Шарле Д. Л. Городские кабельные линии связи.— М.: Связь, 1979.—296 с.
Дубровский Е. П. Новые абонентские телефонные устройства.—М.:
Высшая школа, 1986—106 с.
Зуев Г. А., Хачиров Л. И. Электромонтер абонентских устройств ГТС.— М.: Высшая школа, 1986.
Гершунский Б. С. Основы электроники. — К.: Вища школа, 1977,—344 с.
Грызлов А. Ф., Мейтиньш А. Л., Поне Ю. П. Аппаратура электросвязи и ее производство. — М.: Высшая школа, 1979.—328 с.
Грызлов А. Ф. Справочник молодого связиста.— М.: Высшая школа, 1980—175 с.
Балакин А. С., Матлии Г. М., Яхнис Л. Н. Связь на промышленных предприятиях. Ч. 1 и 2 — М.: Связь, 1977.—286 и 176 с, Полонский П. А. Монтаж линейно-кабельных сооружений ГТС. — М.: Высшая школа, 1983.—271 с.
Общая инструкция по строительству линейных сооружений ГТС.— М.: Связь, 1978.—432 с.
Правила строительства и ремонта воздушных линий связи и радиотрансляционных сетей. Ч. 1 и 3.— М.: Связь, 1975.—256 н 144 с.
Руководство по эксплуатации абонентских устройств ГТС. — М.: Связь, 1972-.—88 с.
Руководство по электрическим измерениям линий ГТС.— М.: Связь, 1976,—136 с.
Инструкция по эксплуатации абонентских пунктов таксофонов
АМТ-69.— М.: Радио и связь, 1982.—64 с.
Гершман Б. И., Стукалин Ю. А. Электроизмерення междугородных кабелей связи.—М.: Радио и связь, 1984.— 192 с.
Яловицкий М. П. Электрические измерения на линиях связи. — М.: Радио и связь, 1984. — 144 с.
Иванов В. Р. Справочник по экономике строительства сооружений связи,—М.: Радио и связь, 1984.—288 с.
СПРАВОЧНИК
Е.П.ДУБРОВСКИЙ
АБОНЕНТСКИЕ УСТРОЙСТВА
ГТС
Издание четвертое переработанное и дополненное
©
МОСКВА „РАДИО И СВЯЗЬ,, J986*
ББК 32.88
Д80
УДК 621.395.7(083.3)
Дубровский Е. П.
Д80 Абонентские устройства ГТС: Справочник. 4-е изд., перераб. и доп. — М.: Радио и связь, 1986. — 296 с., ил.
Приводятся сведения по телефонному оборудованию: аппаратам, таксофонам, директорским коммутаторам и концентраторам, защитным устройствам, кабинам таксофонов и сооружениям абонентских линий. В отличие от предыдущего издания (1978 г.), включено описание современных элементов телефонного оборудования. Рассматриваются основные характеристики АТС, распределительных шкафов, окоиечиых кабельных и других устройств. Излагаются вопросы механизации работ, технической эксплуатации и техники безопасности.
Для рабочих связи: электромонтеров и электромехаников связи, а также преподавателей и учащихся ПТУ.
2402040000—094
4 046(01)—86 116—86
ББК 32.88
Рецензент В. В. Мещаряков
Редакция литературы по электросвязи
Справочник специалиста
ЕВГЕНИЙ ПЕТРОВИЧ ДУБРОВСКИЙ
АБОНЕНТСКИЕ УСТРОЙСТВА ГТС
Заведующий редакцией В. Н. Вяльцев
Редактор Е. В. Комарова
Художественный редактор Р. А. Клочков
Переплет художника Н. А. П а ш у р о
Технический редактор Г. И. Колосова
Корректор Н. Л. Жукова
ИБ № 1305
Сдано в набор 25.10.85 Подписано в печать 2.04.86 Т-0872&
Формат 84Х1081/82 Бумага книжи.-журн. Гарнитура литературная Печать высокая Ус Л. печ. л. 15,54 Усл- кр.-отт. 15,54 Уч.-изд. л. 21,1 Тираж 30OJ0 экз. Изд. № 21407 Заказ 4Е5 Цена 1 р. 40 к.
Издательство «Радио и связь». 101000 Москва, Почтамт, а/я 693 Ордена Октябрьской Революции и ордена Трудового Красного Знамени МПО «Первая Образцовая типография имени А. А .Жданова» Союзполиграфпрома при Государственном комитете СССР по делам издательств, полиграфии и книжной торговли. 113054, Москва, Валовая,-28.
© Издательство «Радио и связь», 1986
