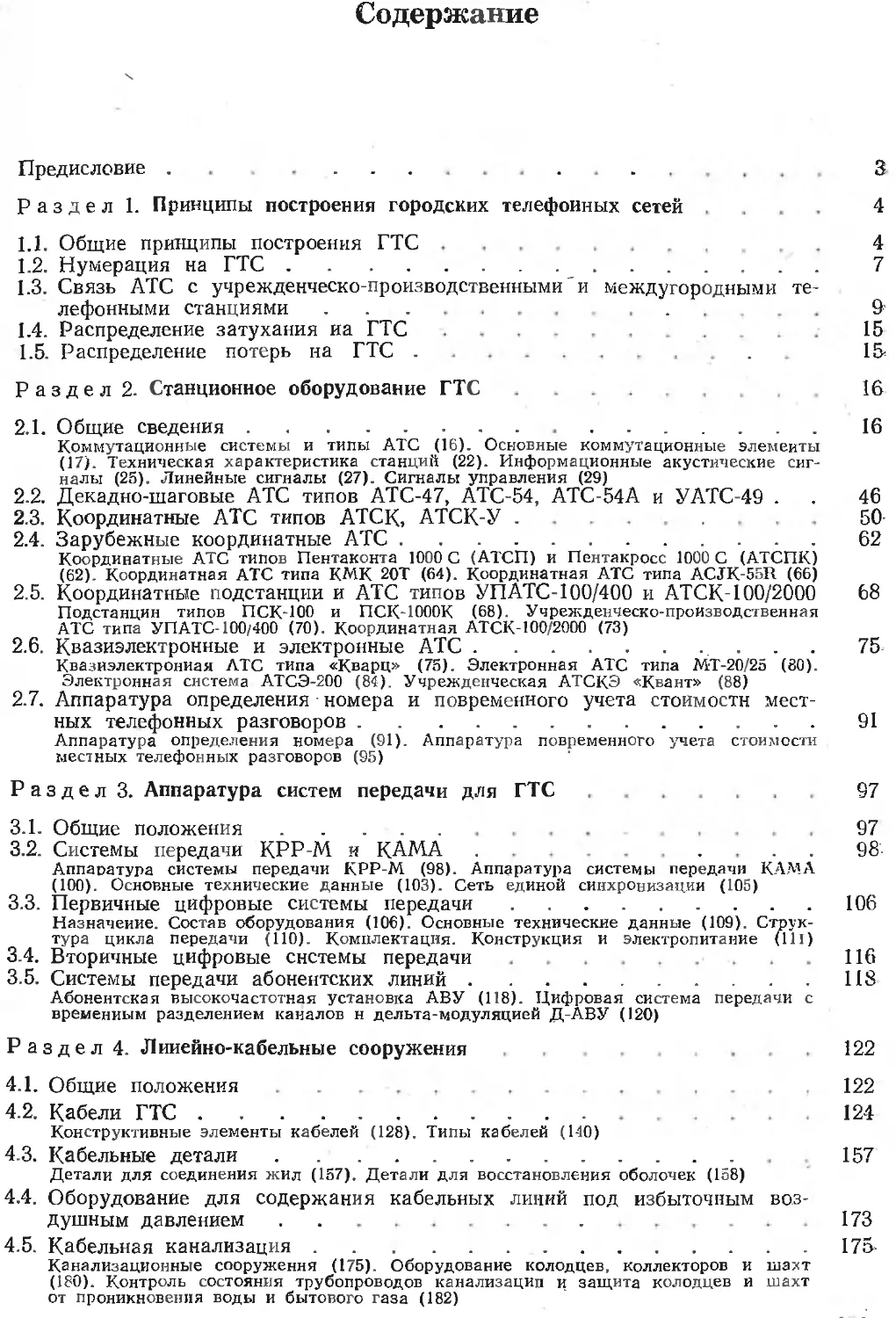

Содержание
Предисловие.................................................................. 3
Раздел 1. Принципы построения городских телефонных сетей .... 4
1.1. Общие принципы построения ГТС . . .4
1.2. Нумерация на ГТС........................................................ 7
1.3. Связь АТС с учрежденческо-производственными'и междугородными те-
лефонными станциями.................................................... . 9-
1.4. Распределение затухания иа ГТС ... 15
1.5. Распределение потерь на ГТС ................................ . 16
Раздел 2. Станционное оборудование ГТС 16
2.1. Общие сведения..........................................................16
Коммутационные системы и типы АТС (16). Основные коммутационные элементы
(17). Техническая характеристика станций (22). Информационные акустические сиг-
налы (25). Линейные сигналы (27). Сигналы управления (29)
2.2. Декадно-шаговые АТС типов АТС-47, АТС-54, АТС-54А и УАТС-49 . . 46
2.3. Координатные АТС типов АТСК, АТСК-У . 50-
2.4. Зарубежные координатные АТС.............................................62
Координатные АТС типов Пентаконта 1000 С (АТСП) и Пентакросс 1000 С (АТСПК)
(62). Координатная АТС типа КМК 20Т (64). Координатная АТС типа ACJK-55R (66)
2.5. Координатные подстанции и АТС типов УПАТС-100/400 и АТСК-100/2000 68
Подстанции типов ПСК-100 и ПСК-Ю00К (68). Учрежденческо-производственная
АТС типа УПАТС-100/400 (70). Координатная АТСК-100/2000 (73)
2.6. Квазиэлектронные и электронные АТС......................... . . . 75
Квазиэлектрониая АТС типа «Кварц» (75). Электронная АТС типа МТ-20/25 ( 80).
Электронная система АТСЭ-200 (84). Учрежденческая АТСКЭ «Квант» (88)
2.7. Аппаратура определения номера и повременного учета стоимости мест-
ных телефонных разговоров....................................................91
Аппаратура определения номера (91). Аппаратура повременного учета стоимости
местных телефонных разговоров (95)
Раздел 3. Аппаратура систем передачи для ГТС.................................97
3.1. Общие положения................................. . . 97
3.2. Системы передачи КРР-М и КАМА........................................ 98-
Аппаратура системы передачи КРР-М (98). Аппаратура системы передачи КАМА
(100). Основные технические данные (103). Сеть единой синхронизации (105)
3.3. Первичные цифровые системы передачи....................................106
Назначение. Состав оборудования (106). Основные технические данные (109). Струк-
тура цикла передачи (ПО). Комплектация. Конструкция и электропитание (111)
3.4. Вторичные цифровые системы передачи................................... 116
3.5. Системы передачи абонентских линий.....................................118
Абонентская высокочастотная установка АВУ (118). Цифровая система передачи с
временным разделением каналов н дельта-модуляцией Д-АВУ (120)
Раздел 4. Лииейно-кабельные сооружения ...... 122
4.1. Общие положения....................................................... 122
4.2. Кабели ГТС.............................................................124
Конструктивные элементы кабелей (128). Типы кабелей (140)
4.3. Кабельные детали...................................................... 157
Детали для соединения жил (157). Детали для восстановления оболочек (158)
4.4. Оборудование для содержания кабельных линий под избыточным воз-
душным давлением .... 173
4.5. Кабельная канализация..................................................175
Канализационные сооружения (175). Оборудование колодцев, коллекторов и шахт
(180). Контроль состояния трубопроводов канализации и защита колодцев и шахт
от проникновения воды и бытового газа (182)
Раздел 5. Оконечные устройства и оборудование . . . 184
5.1. Кроссы городских АТС.................................................... 184
Назначение и классификация (184). Конструкция, состав и типы оборудования (184).
Электрические нормы на ОУ кросса (188). Схемы и элементы электрической защи-
ты (191). Кабели и провода, включаемые в кроссы (191). Принципы построения и,
конструктивные особенности, перспективного кроссового оборудования (197). Испы-'
тательно-из мерительные столы (197). Вводио-коммутационное оборудование для
уплотненных цепей (201)
5.2. Оконечные кабельные устройства...........................................203
Распределительные устройства (203). Переходные защитные устройства (208). Тре-
бования к заземлениям переходных защитных устройств (212)
5.3. Телефонные аппараты и таксофоны........................... . 213
Раздел 6. Электропитающие установки ГТС . . . . 249
6.1. Общие сведения...........................................................249
Состав н назначение ЭПУ (249). Напряжение питания (249). Токи нагрузки (251).
Условия электроснабжения городских АТС (251). Токораспределительные сети (252).
Заземления (252)
6.2. Системы электропитания городских АТС.....................................253
Безаккуэдуляторная система питания (253). Буферная система питания без регули-
рования’‘напряжения во время заряда батареи (254). Буферная система питания с
дополнительными группами (254). Буферная система питания с вольтодобавочным
конвертором (255). Система питания с отделенной от нагрузки аккумуляторной ба-
тареей (256). Система питания с комбинированными выпрямителями (256)
6.3. Типовое электропитающее оборудование.....................................258
Аккумуляторы (258). Выпрямительные устройства (259). Вольтодобавочный конвер-
тор КВ-12/100 (260). Устройства коммутации дополнительными группами аккумуля-
торов и противоэлементами (261). Основные сведения о комплектных ЭПУ (263)
6.4. Типовые ЭПУ электромеханических систем АТС...............................269
ЭПУ подстанций емкостью до 500 номеров (269). ЭПУ станций и подстанций емко-
стью от _600 до 2000—3000 номеров (269). ЭПУ станций емкостью свыше 3000 но-
меров (2/0)
6.5. Особенности электропитания электронных и квазнэлектроиных АТС . . 270
Общие положения (270). Электропитание станций и подстанций АТСЭ 200 (271).
Электропитание станций типа МТ-20/25 (272). Электропитание городских АТС типа
«Кварц» (273). Питание координатных и электронных (квазиэлектронных) станций,
устанавливаемых в одном здании от одной ЭПУ (273)
Список литературы . .... ... 274
Предметный указатель..................................................• . . 276
Предисловие
В «Основных направлениях экономи-
ческого и социального развития СССР
на 1986—1990 годы и на период то
2000 года» и Постановлении ЦК
КПСС и СМ СССР «О мерах по ук-
реплению материально-технической ба-
зы и развитию услуг телефонной сая-
зи, предоставляемых населению, в
1986—1990 годах и в период до
2000 года» указано на необходимость
обеспечения более полного удовлетво-
рения потребности народного хозяйства
и населения в услугах связи и повы-
шении их качества. Достижению этих
задач служит дальнейшее развитие и
совершенствование Единой автомати-
зированной сети связи (ЕАСС).
Городские телефонные сети (ГТС)
являются неотъемлемой и основной
частью ЕАСС, в -соответствии с тре-
бованиями которой и осуществляется
их развитие. Дальнейшая телефониза-
ция потребует расширения и модерни-
зации ГТС, в частности разработки и
внедрения новых средств связи, в том
числе электронных и квазиэлектрон-
ных АТС, новых систем передачи с
временным разделением каналов, совре-
менных экономичных кабелей связи и
т. д. В связи с этим возникла необхо-
димость в создании и систематизации
справочного материала, отражающего
все многообразие существующей и пер-
спективной техники связи ГТС.
В настоящем справочнике, охватыва-
ющем комплекс вопросов, связанных с
городской телефонной связью, приво-
дятся общие принципы построения ГТС,
технические характеристики коммутаци-
онных систем и аппаратуры АТС, ис-
пользуемых на ГТС. В нем также при-
ведены технические данные аппарату-
ры систем передачи, применяемых на
ГТС как отечественного, так н зару-
бежного производства, даны материа-
лы по линейно-кабельным сооружениям
ГТС; описывается оконечное оборудо-
вание (кроссы, распределительные шка-
фы и коробки), телефонные аппараты
и электропитающие установки, исполь-
зуемые на ГТС.
Справочник предназначен для инже-
нерно-технических работников проект-
ных, строительных и эксплуатационных
предприятий Министерства связи СССР
и смежных ведомств. Он будет поле-
зен преподавателям средних н высших
учебных заведений.
Предисловие и разд. 4 (кроме § 4.5)
написаны А. С. Брискером; разд. 1 —
П. А. Юнаковым; разд. 2 (кроме
§ 2.6) — Л. С. Васильевой и Б. С. Лив-
шицем; разд. 3 — Б. 3. Берлиным;
разд. 6 (кроме § 6.3) —Ю. Л. Федоси-
мовым § 2.6 — И. И. Рогушиным;
§§ 4.5 и 5.2 — О. В. Назарьевым;
§ 5.1—В. П. Ращупкиной; § 53 —
И. М. Губренко н Е. В. Кучумовым;
§ 6.3 — Г. С. Плотниковым.
Раздел IT
ПРИНЦИПЫ ПОСТРОЕНИЯ ГОРОДСКИХ
ТЕЛЕФОННЫХ СЕТЕЙ
1.1. Общие принципы
построения ГТС
Под городскими телефонными сетями
понимаются местные сети, представ-
ляющие совокупность коммутационных
узлов, телефонных станций, линий и
каналов телефонной сети, оконечных
абонентских устройств, предназначен-
ных для обеспечения телефонной
связью абонентов города (ГОСТ
19472—80).
Городские телефонные сети по свое-
му построению делятся на нерайониро-
ванные н районированные. На нерайо-
нированных ГТС имеется только’ одна
АТС, к которой подключаются абонент-
ские н соединительные линии от имею-
щихся учрежденческих АТС. Райониро-
ванные ГТС состоят из совокупности
районных АТС (РАТС), обслуживаю-
щих абонентов одного телефонного
района. По своему построению они мо-
гут быть следующих типов:
районированная ГТС без узлообразо-
вания (рис. 1.1), на которой АТС со-
единяются друг с другом по принципу
каждая с каждой. Емкость райониро-
ванных сетей с таким' построением не
превышает 80000 номеров. Нумерация
на них 5-значная;
районированная ГТС с узлами вхо-
дящего сообщения (рис. 1.2). Террито-
рия города с такой ГТС разбивается
на районы числом до восьми. Емкость
сети в каждом районе может быть
доведена до 100 000 номеров.
Входящее сообщение к абонентам
каждого района поступает со всей се-
ти через узел входящего сообщения
(УВС). Таких узлов может быть на
ГТС до восьми (по числу районов).
На УВС входящее сообщение распре-
деляется на АТС данного района, ко-
торых в каждом районе может быть
РАТС2
РАТСЗ
Рис. 1.1. Построение райо-
нированной ГТС без узло-
образования
Рис. 1.2. Построение районированной ГТС с узлами входящего сообщения
УзлоВой район 1
УзлоВой район 2
Рис. 1.3. Построение районированной ГТС с узлами входящего и исходящего сооб-
щений
до десяти. Подобное построение при-
меняется при емкости ГТС до 800 000
номеров. Нумерация на этих ГТС
6-значная;
районированная ГТС с узлами вхо-
дящего сообщения и узлами исходя-
щего сообщения (рис. 1.3). Территория
Рис. 1.4. Комбинированная сеть на осно-
ве районированной ГТС без узлообразо-
вания
города тоже разбивается на узловые
районы, которых может быть до вось-
мидесяти. В каждом районе органи-
зуется узел входящего сообщения и
узел исходящего сообщения (УИС). На
УИС каждого района поступают исхо-
дящее сообщение, направленное от або-
нентов данного района в другие узло-
вые районы.
Городские телефонные сети с узлами
входящего и исходящего сообщения
применяются при емкости сети до
8 млн. номеров. Нумерация на них
7-значная.
Могут иметь место случаи, когда го-
род с районированной ГТС является
также центром сельского района. При
этом ГТС и СТС образуют единую
комбинированную сеть (рис. 1.4),
Связь между ГТС и СТС осуществля-
ется через ЦС или специально органи-
зованные узлы сельско-пригородной
связи (УСП), в которые включаются
все городские станции. Пригородные
АТС (ПАТС) в зависимости от кон-
кретных условий включаются либо не-
посредственно в ГТС на правах РАТС
или учрежденческих станций либо че-
рез ЦС (УСП).
На комбинированных ГТС с узлооб-
разованнем также организуются ЦС
или УСП, которые включаются в ГТС
на правах стотысячного узлового райо-
на. ЦС или УСП на одной ГТС с уз-
лообразованием может быть несколько
Примеры комбинированных сетей с уз-
лообразованием приведены на рис. 1.5
и 1.6.
При построении ГТС с применением
квазиэлектронных н электронных стан-
ций с программным управлением необ-
ходимо использовать следующие прей-
Рис. 1.5. Комбинированная сеть на основе районированной ГТС с УВС
Рис. 1.6. Комбинированная сеть на основе районированной ГТС с УИС н УВС
мущества этих станций по сравнению
со станциями электромеханических сис-
тем; ,
большую емкость;
возможность организации практиче-
ски необходимого числа направлений;
возможность анализа любого числа
кодов и любой значности;
возможность организации только пол-
недоступных пучков линий.
Для реализации этих преимуществ
следует внедрять комплексно квази-
электронные (АТСКЭ) и электронные
(АТСЭ) станции, образуя выделенные
ГТС или узловые районы. На сетях с
узлообразованнем емкость выделенных
узловых районов должна быть кратна
100 000 номеров.
Внедрение электронных АТС необхо-
димо осуществлять таким образом, что-
бы в будущем способствовать переходу
к полностью цифровой телефонной се-
ти. Поэтому абоненты, линии которых
включены в разные АТСЭ в пределах
одной ГТС, должны связываться меж-
ду собой только по каналам цифровых
систем передачи.
1.2. Нумерация на ГТС
На ГТС используется только закры-
тая 5-, 6- и 7-значная нумерация. Або-
нентский номер образуется из 4-знач-
ного номера в пределах 10 000-й груп-
пы (0000—9999) с добавлением перед
ними номера кода, т. е. цифры или
комбинации цифр, определяющих дан-
ную десятичную группу. В некоторых
случаях кроме закрытой нумерации
одинаковой значности допускается при-
менение закрытой смешанной нумера-
ции, при которой на одной ГТС суще-
ствуют абонентские номера с различ-
ным числом знаков (5—б или б—7 зна-
ков). Использование такой нумерации
допускается как исключение при соот-
ветствующем технико-экономическом
обосновании, как правило в переход-
ный период, когда на ГТС изменяется
значность нумерации.
Вызов абонентов ГТС абонентами уч-
режденческо-производственных стан-
ций (УПАТС) производится путем на-
бора индекса выхода на ГТС (обычно
цифра 9) с последующим набором но-
мера абонента на ГТС. Каждому або-
ненту УПАТС, имеющему право на
связь с городом, присваивается поми-
мо своего сокращенного внутреннего
номера также и полный абонентский
номер ГТС со значностью, принятой на
дайной сети. Для этого в нумерации
опорной АТС выделяются для абонен-
тов ГТС необходимое число сотенных
или тысячных номерных групп. Вызов
абонента УПАТС с городской сети про-
изводится набором номера, присвоен-
ного этому абоненту по спискам го-
родских абонентов. Нумерация абонен-
тов УПАТС, не имеющих связи с ГТС,
не включается в нумерацию ГТС.
Для входящей связи на УПАТС руч-
ного обслуживания на АТС выделяет-
ся один или нескольько серийных но-
меров.
Для вызова экстренных и справочных
служб на ГТС применяются еди-
ные 2- и 3-значные номера с первой
цифрой «0». Сокращенные номера при-
сваиваются экстренным спецслужбам, а
также ряду информационных, справоч-
ных и заказных служб, пользующихся
наибольшим спросом. Вспомогательные
службы, характеризующиеся ограни-
ченным или местным использованием
(справочные бюро больниц, поликли-
ник, отдельных предприятий, заказные
службы ремонтных контор и т. п.),
включаются в ГТС по полной нуме-
рации.
Экстренным спецслужбам на всех
ГТС присваиваются следующие единые
двузначные номера:
пожарная спецслужба — 01;
милиция — 02;
скорая медицинская помощь —• 03;
аварийная служба газовой сети — 04.
Номера, выделенные для спецслужб
Министерства связи СССР, приведены
в табл. 1.1.
Номера, выделенные для спецслужб
сервиса, приведены в табл. 1.2.
При необходимости введения на ГТС
других, ие указанных в таблице спец-
служб сервиса, могут использоваться
резервные сокращенные трехзначные
номера
При автоматической междугородной
телефонной связи абонент должен на-
бирать: 8 — ABC ab ххххх, где 8 —
индекс выхода на АМТС, АВС — трех-
значный код зоны, ab ххххх — зоновый
абонентский номер, ab — код местной
сети или стотысячной группы абонен-
тов. В качестве А могут быть исполь-
зованы любые цифры, кроме 1 и 2,
а в качестве В и С — любые цифры.
В качестве первого знака абонентского
номера на местных телефонных сетях
с 7-, 6- н 5-значной нумерацией не мо-
гут использоваться цифры 8 и 0. В ка-
честве а могут быть использованы лю-
бые цифры, кроме 8 и 0, а в качестве
b — любые цифры.
При вызове абонентов ГТС областно-
го центра с 5-значной или 6-значной
нумерацией местный номер абонента
должен дополняться до зонового
(7-значного) цифрами 22 или 2 соответ-
ственно. При вызове абонентов ГТС
областного центра, где не организова-
на зона (нет АМТС), временно допу-
скается дополнять нулями местный но-
мер абонента до зонового. Напримере
при вызове абонента с 5-значной ну-
мерацией набирается номер: АВС —
00 ххххх.
Если абонент при местной связи для
выхода на ГТС или ЦС набирает ин-
декс выхода, то последний набирается
дополнительно перед индексом выхода
на АМТС.
При автоматической зоновой теле-
фонной связи абонент должен, наби-
рать: 8—2 ab ххххх, где 2 — внутри-
зоновый индекс, ab ххххх — 7-значный
зоновый абонентский номер.
При автоматической международной
связи абонент должен набрать следую-
щие цифры: 8—10 №ми, где 10 — ии-,
Таблица 1.1
Нумерация спецслужб Минсвязи
Наименование служб Нумерация на ГТС со спецслужбами 2-знач-|3-знач-
ними НИМИ
Справочная служба о 09 09
номерах телефонов або- нентов ГТС по полным данным Го же по неполным дан- 09 009
иым Заказные службы МТС 07 071.
Справочные службы 07 073 070.
МТС 072,
Служба приема теле- 06 074 066
грамм по телефону Централизованная служ- 08 008
ба ремонта телефонов ГТС Централизованная служ- 00 064
ба ремонта таксофонов Справочная служба об — 069
услугах Министерства связи СССР Служба времени 05 060
деке выхода на международную сеть,
№мН — ххххххххххх (х)—полный меж-
дународный номер вызываемого або-
нента (до 11—12 знаков).
Выход абонентов при немедленной
системе обслуживания к телефонист-
кам междугородных служб АМТС дол-
жен осуществляться после набора або-
нентом следующих цифр: 8—11... 16,
где 11 ... 16 — двузначные номера меж-
дугородных служб. При этом выход
абонентов к справочно-информационным
службам АМТС осуществляется набо-
ром 8—18.
Связь абонента с телефонистками
международной станции при ручной и
полуавтоматической связи должна осу-
ществляться после набора абонентом
следующих цифр: 8—19х, где 19 — ин-
декс выхода на международную служ-
бу, х — индекс выхода на определен-
ную языковую группу телефонисток
службы или на другие службы.
Для вызова спра,вочно-информацион-
ных служб иногородних ГТС и сетей
райцентров СТС с местной сокращен-
ной нумерацией по автоматической
Таблица 1.2
Нумерация спецслужб сервиса
Наименование служб Нумера- ция
Служба обслуживания ту- 000
ристов Служба погоды 001
Служба информации ГАИ 002
(состояние шоссейных до- рог, изменение правил дви- жения и т. п.) Справочная междугородного 004
автобусного движения Справочная железнодорож- 005
него транспорта Справочная Аэрофлота 006
Справочная водного транс- 007
порта Бюро поручений 050
Заказ билетов междугород- 054
ного автобусного сообще- ния Заказ билетов железнодо- 055
рожного транспорта Заказ билетов Аэрофлота 056
Заказ билетов на водный 057
транспорт Заказ такси 058
Справки об адресах жите- 061
лей своего города и ино- городних Репертуар зрелищных пред- 062
приятий Справки о бытовом обслу- 063
живании, как проехать по городу, об адресах учреж- дений и предприятий Резерв 003,3
051—053, 059, 065, 067, 068 080—08
междугородной внутризоновой сети
должны использоваться полные между-
городные и внутризоновые номера, по-
строенные по следующему принципу.
На ГТС выделенных городов и рай-
центров, имеющих 5-значную или 6-
значную нумерацию, вызов справочно-
информационных служб с 2-значной ну-
мерацией производится набором;
по междугородной сети
8 —ABC ab 0x111,
по внутризоновой сети
8 — 2 ab 0x111;
справочно-информационных служб с
3-значной нумерацией производится на-
бором:
по междугородной сети
8 — ABC ab Gxxll,
по внутризоновой сети
8 — 2ab Oxxll;
где Ох (х) — местный номер службы,
11(1)—дополнительные знаки для
выравнивания значности междугородно-
го или зонового номера.
Для вызова по междугородной или
внутризоновой сети справочно-инфор-
мационных служб ГТС областного цент-
ра с 5-, 6- или 7-значной нумерацией
выделяется специальный код стотысяч-
ной группы (ab)—09. Вызов служб с
двузначной нумерацией производится
набором:
по междугородной сети
8— АВС 99 0x111,
по внутризоновой сети
8 — 2 99 0x111;
вызов служб с трехзначной нумерацией
производится набором:
по междугородной сети
8 — АВС 99 Oxxll,
по внутризоновой сети
8 — 299 Oxxll
1.3. Связь АТС
с учрежденческо-
производственными
и междугородными
телефонными станциями
Учрежденческо-производственные те-
лефонные станции (УПТС) могут вклю-
чаться на городской телефонной сети
непосредственно на правах РАТС или
через РАТС. Включение на правах
РАТС допускается только для автома-
тических УПТС (УПАТС) емкостью
свыше 6000 номеров. При наличии зна-
чительного числа УПТС в пределах од-
ного узлового района ГТС на УВС
должны организовываться узлы ведом-
ственной телефонной связи, в которые
включаются входящие на УПТС со-
единительные линии с присвоением это-
му узлу кода десятитысячной город-
ской станции. Как правило, УПАТС
включаются на входы ГИ опорной АТС,
УТС ручного обслуживания (УРТС)—
в ступень ПИ или ГИ опорной АТС
декадно-шаговой или же в ступень АИ
или в ИШКТ опорной АТС координат-
ной системы. Связь осуществляется,
как правило, по двух- или трехпровод-
ным соединительным линиям. При
включении двухпроводных соединитель-
ных линий в блоке АИ АТСК, абонент-
ские комплекты АТСК должны обес-
печивать переполюсовку соединительной
линии при ответе. В один блок АВ
АТСК можно включить до десяти та-
ких линий. Схемы исходящей связи при
подключении УПАТС и УРТС к стан-
ции декадно-шаговой н координатной
систем приведены соответственно на
рис. 1.7 и 1.8.
Способ подключения УПАТС к опор-
ной АТС по входящей связи опреде-
ляется в зависимости от емкости
УПАТС. Соединительные линии к круп-
ным УПАТС обычно включают в поле
ГИ АТСК или АТСДШ. Более мелкие
УПАТС включаются в поле специаль-
но установленных групповых ступеней
коммутаторных ГИК. Схемы входящей
связи от АТС декадно-шаговой н коор-
динатной систем к УПАТС приведены
соответственно на рис. 1.9 н 1.10.
В настоящее время применение УРТС
на ГТС допускается в виде исключе-
ния.
Способ связи с междугородной теле-
фонной сетью определяется типом при-
меняемого оборудования междугород-
ной телефонной связи в данном горо-
де. Схема связи АТС с оборудованием
ручной и полуавтоматической связи и
с АМТС-1М приведена на рис. 1.11.
Эта схема используется в переходный
период до организации в данном го-
роде связи по зоновому принципу.
При заказной или немедленной сис-
темах эксплуатации исходящие заказ-
Рис. 1.7. Схема исходящей связи от
УПТС к АТСДШ
Рис. 1.8. Схема исходящей связи от УПТС к АТСК
ные линии включаются в поле ГИСПец.
При автоматической связи определе-
ние номера вызывающего абонента
производится методом набора собст-.
венного номера (НСН).
Связь от коммутаторов и входящая
полуавтоматическая связь осуществля-
ется по соединительным линиям меж-
дугородным (СЛМ) через специальные
приборы междугородного шнура. В ка-
честве заказных линий применяются
физические трех- или двухпроводные
линии, а в качестве междугородных
соединительных линий физические трех-
проводные линии или каналы ТЧ систем
передачи.
На МТС организуется узел исходя-
щего междугородного сообщения
(УИСМ), представляющий собой сту-
пень I и I/II ГИМ декадно-шаговой
Рис. 1.9. Схема входящей связи от Рис. 1.10. Схема входящей связи от
АТСДШ к УПТС АТСК к УПТС
системы. При необходимости на ГТС
организуются узлы входящего между-
городного сообщения (УВСМ), обеспе-
чивающие поступление вызова к тре-
буемой АТС при 5-зиачиой нумерации
и к требуемому стотысячному узлово-
му району при 6- в 7-значной нумера-
ции.
При организации междугородной свя-
зи по “зоновому принципу применяется
оборудование АМТС-2, АМТС-3 и
ARM-20. Схема исходящей связи АТС
и АМТС-2 (АМТС-3) представлена на
рис. 1.12. Промоборудование для связи
с АМТС (ИКЗСЛ, ПР и УЗПИ) раз-
мещается непосредственно на АТС. Как
правило, на АТС устанавливается обо-
рудование определения номера вызы-
вающего абонента (АОН), взаимодей-
ствующее с промоборудованием. На пе-
реходный период допускается исполь-
зование ней.
Промоборудование для связи с АМТС
может размещаться на специально ор-
АМТС~2(АМТС-3)
вкзел
вкзел
вкзел
1ГИ(ВГИ)
J К РСЛА
а ручным
службам
АМТС
Рис. 1.12. Схема исходящей связи АТС с АМТС-2 (АМТС-3)
АМТС-2(АМТС-3)
Рис. 1.13. Схема исходящей связи АТС с АМТС-2 (АМТС-3) через сетевой узел
ганизованных сетевых узлах (СУ)
(рис. 1.13).
При соответствующем технико-эконо-
мическом обосновании на СУ могут
быть установлены смешивающие иска-
тели (СИ). При этом образуется сете-
вой коммутационный узел (рис. 1.14).
При наличии в зоне АМТС ARM-20
или перспективных квазиэлектронных
АМТС «Кварц» промоборудование на
АТС или СУ не устанавливается. АМТС
непосредственно взаимодействуют с ап-
паратурой АОН и воспринимают от
АТС всю информацию, необходимую
для установления соединения (рис.
1.15).
Схема входящей междугородной свя-
зи от АМТС-2 (АМТС-3) представлена
Рис. 1.14. Схема исходящей связи АТС с АМТС-2 (АМТС-3) через сетевой комму-
тационный узел
на рис. 1.16. На АМТС организуется
узел исходящего междугородного сооб-
щения (ДГИМ и 1ГИМ), который про-
изводит выбор УВСМ или направления
к другим городам зоны. Поскольку
АМТС-2 (АМТС-3) выдает сигналы уп-
равления декадным кодом, УВСМ коор-
динатной системы оборудуется входя-
щими батарейными регистрами ВРД
или ВРДБ.
На АМТС ARM-20 «Кварц» устанав-
ливать 1ГИМ и ДГИМ нет необходи-
мости, так как их функции выполняют
непосредственно коммутационное поле
АМТС. Эти АМТС способны выдавать
сигналы управления в сторону АТСК
Рис. 1.16. Схема входящей связи к АТС от АМТС-2 (АМТС 3)
Рис. 1.17. Схема входящей связи к АТС от АМТС ARM 20
Рис. 1.18. Распределение затухания на Рис. 1.19. Распределение затухания
ГТС внутризоновой сети
миогочастотным кодом, поэтому уста-
навливать входящие регистры на
УВСМК не нужно. Схема входящей
связи от АМТС ARM-20 приведена иа
рис. 1.17.
1.4. Распределение
затухания на ГТС
Максимальное затухание между дву-
мя телефонными аппаратами на ГТС
должно быть 28 дБ. При этом затуха-
ние абонентских линий (АЛ) не долж-
но превышать 3,5 дБ для кабеля с диа-
метром жил 0,32 мм и 4,5 дБ для ка-
белей с большим диаметром. Затуха-
ние станционного четырехполюсника не
должно превышать 1 дБ на РАТС и
0,5 дБ на УИС или УВС при двухпро-
водной коМ1Мутации. При четырехпро-
водной коммутации затухание станци-
онного четырехполюсника УИС и УВС
принимается равным 0. Затухание стан-
ционного четырехполюсника при пере-
ходе с двухпроводного тракта на че-
тырехпроводный равно 1,0 дБ. Рас-
пределение затухания, дБ, на ГТС при-
ведено на рис. 1.18. Затухание от те-
лефонного аппарата до станции, где
осуществляется переход на четырехпро-
водный тракт (АМТС, УЗСЛ, УВСМ,
УИСМ, УИС, УВС), не должно пре-
вышать 9,5 дБ. Распределение затуха-
ния на внутризоновой сети приведено
иа рис. 1.19. Значения затухания, ука-
занные в скобках, даны для затуха-
ния АЛ 4,5 дБ.
На районированных телефонных се-
тях выполнение требуемых норм зату-
хания при связи СУ или УВСМ с
АМТС по физическим линиям затруд-
нительно, поэтому эти узлы, как пра-
вило, должны связываться с АМТС
каналами систем передачи с обеспе-
чением четырехпроводной коммутации.
На ГТС с АТСЭ для обеспечения
устойчивости канала с ИКМ и доста-
точного затухания эха номинальное ос-
таточное затухание участков сети меж-
ду аналого-цифровыми преобразования-
ми должно быть 7 дБ.
1.5. Распределение потерь
на ГТС
Качество обслуживания телефонных
вызовов на ГТС определяется вероят-
ностью потерь или отказов обслужи-
вании из-за отсутствия свободных и
доступных коммутационных приборов
или каналов. Фактические или реаль-
ные потери иа ГТС оцениваются от-
ношением числа потерянных в час наи-
большей нагрузки (ЧНН) вызовов к
общему числу поступивших вызовов.
Расчетные нормы потерь в ЧНН на
различных участках ГТС используются
при определении объема оборудования
ГТС.
Суммарные расчетные потери от або-
нента на ГТС не должны превышать
0,030, при связи с пригородной зоной
и У АТС— 0,040, а при связи АТС с
АМТС — 0,005
Расчетные нормы потерь на станциях
и узлах ГТС приведены в табл. 1.3.
Одновременно с выполнением этих
норм на АТС разных типов должны
выполняться нормы, приведенные в
табл. 1.4 и 15.
Этапы соединения 2 и 3 начинаются
с момента, когда принята адресная ин-
формация, достаточная для их выпол-
нения. Для этих этапов нормируется
вероятность потерь из-за невозможно-
сти продолжить соединение от того
Таблица 1.3
Расчетные нормы потерь иа станциях
и узлах ГТС
Вид связи
или этап соединения
1. Получение абонентом сиг-
нала готовности станции к
приему набора номера
2. Соединение между або-
нентами одной станции
3. Выход по прямому пучку
линий (каналов) функцио-
нально обособленной группе
коммутаторного оборудова-
ния:
при связи между абонен-
тами разных станций
в направлении к экстрен-
ным спецслужбам
в направлении к неэкст-
ренным спецслужбам
при входящей междуго-
родной связи
4. Входящая местная ев язь
5. Входящая междутород-
ная связь
Норма по-
терь в
ЧНН
0,007
0,020
0,005
(0,007)*
0,001
(0,002)*
0,010
0,001
0,010
0,003
• Допускается ие более чем на одном участ-
ке соединения при связи между разнотипными
станциями электромеханических систем.
Расчетные нормы потерь на городских
декадно-шаговых и координатных АТС
и узлах
Участок Нормы потерь в ЧНН на АТС
декадно-ша- говых коор- динат- ных
АК —1ГИ Между входами соседних ступеней искания: 0,005 0,007
при местной свя- зи абонентов 0,005(0,007)* 0,005
при входящей междугородной связи ' 0,001 0,001
при выходе к экстренным спецслужбам 0,001(0,002)* 0,001
при выходе к неэкстренным спецслужбам 0,010 * 0,010
Ступень АИ при входящей связи —— 0,002
* Допускается не более чем на одном участ-
ке соединения при связи с оборудованием ко-
ординатной системы.
входа коммутационного оборудования,
который был занят для соединения к
моменту начала приема адресной ин-
формации. Потери на этапе 3 есть
суммарные потери из-за внутренних
блокировок и отсутствия приборов и
Расчетные нормы потерь на городских
квазиэлектронных и электронных АТС
и узлах
Участок Нормы потерь в ЧНН
Между входами соседних 0,005
станций (узлов) От абонентского входа исхо- дящей опорной станции или централизованно управляемой подстанции в направлении к спецслужбам: экстренным 0,001 0,010
неэкстренным
От абонентского входа под- станции с децентрализованным управлением до входа опорной станции 0,002
От входа опорной станции до абонента при входящей связи: местной 0,010
междугородной 0,003
линий (каналов). При использовании
обходных путей эти нормы рекомен-
дуются для расчета числа приборов и
линий (каналов) на один участок пу-
ти последнего выбора.
Этапы соединения 4 и 5 начинаются
с момента, когда вызов поступил на
вход опорной станции или РАТС. По-
тери на этих этапах есть суммарные
потери на участке от входа станции
до линии вызываемого абонента.
Раздел 2.
СТАНЦИОННОЕ ОБОРУДОВАНИЕ ГТС
2.1. Общие сведения
Коммутационные системы и
типы АТС
На городских телефонных сетях в
качестве станционного оборудования
используются различные системы АТС,
отличающиеся основными коммутацион-
ными элементами и способами управ-
ления.
Термины и определения понятий в
области телефонных сетей, коммутаци-
онных систем и приборов связи, теории
телефонного сообщения стандартизова-
ны—ГОСТ 22348—77, ГОСТ 19472—80,
ГОСТ 19692—81.
В зависимости от используемых ком-
мутационных элементов системы АТС
подразделяются на электромеханиче-
ские — декадно-шаговые и координат-
ные, квазиэлектроиные и электронные.
По способу управления АТС делятся
на станции с прямым управлением —
декадно-шаговые АТС, с косвенным уп-
равлением — координатные АТС, и с уп-
равлением по записанной программе —
квазиэлектроиные и электронные АТС.
Наибольшее распространение на ГТС
получили отечественные декадно-шаго-
вые (АТСДШ) и координатные (АТСК,
АТСК-У).
Коммутационное оборудование декад-
но-шаговых АТС включает: районные
АТС типов АТС-47, АТС-54, АТС-54А;
узлы исходящего н входящего сообще-
ний (УИС и УВС); узлы входящего
междугородного сообщения (УВМС) и
учрежденческие АТС типа УАТС-49.
Коммутационное оборудование коор-
динатных АТС включает: районные АТС
типов АТСК и АТСК-У; узлы исходя-
щего и входящего сообщений; узлы
входящего междугородного сообщения;
АТС типа АТСК-100/2000; подстанции
типов ПСК-1 ООО, ПСК-ЮООК; учреж-
денческо-производственные АТС типа
УПАТС-100/400.
После внедрения в производство и
эксплуатацию координатных АТС вы-
пуск оборудования АТСДШ существен-
но сократился и в настоящее время оно
находит лишь ограниченное примене-
ние: для установки в качестве район-
ных АТС и коммутационных узлов
УВС и УИС в узловых районах, ем-
кость которых на 80—90% составляют
декадно-шаговые АТС, а также для
дооборудования соответствующих АТС
и коммутационных узлов.
Развитие городских телефонных се-
тей базируется главным образом на
широком использовании отечественных
координатных АТС, коммутационное
оборудование которых будет совершен-
ствоваться и изготовляться в ближай-
шие 10—15 лет одновременно с внед-
рением в производство и эксплуатацию
перспективных систем АТС: квазиэлек-
тронных (АТСКЭ) и электронных
(АТСЭ). Кроме отечественных коорди-
натных АТС на городских телефонных
сетях Советского Союза в качестве
районных АТС нашли применение зару-
бежные координатные АТС:
АТСП типа Пеитаконта 1000С
(ПНР);
АТСПК типа Пентакросс 1000С
(СРР);
АТС типа КМК 20Т (Финляндия);
АТС . типа ACJK-55B—(СФРЮ).
незначительных объемах применя-
ются АТС типов ARE-11 (СФРЮ) и
А-204П (Финляндия).
Зарубежные координатные АТС до-
работаны фирмами-изготовителями для
условий их работы на ГТС Советского
Союза и могут использоваться на ие-
районированных и районированных
ГТС с узлами исходящего и входя-
щего сообщений с единой и смешанной
5—6 и 7-зиачной нумерацией.
В качестве перспективных станций и
коммутационных узлов иа ГТС будут
внедряться отечественная АТСКЭ ти-
па «Кварц» и АТСЭ типов МТ-20/25
(Франция) и АТСЭ-200 (Финляндия).
Эти АТС предназначены для нерайони-
рованных, районированных телефонных
сетей с узлами входящего (УВС) и ис-
ходящего (УИС) сообщений. Они обес-
печивают взаимосвязь со всеми типами
АТС, АМТС и справочно-информацион-
ными телефонными узлами, установлен-
ными на городских телефонных сетях
СССР.
Отечественной промышленностью ос-
воена и находится в серийном произ-
водстве квазиэлектронная учрежденче-
ская АТС типа «Квант».
Основные коммутационные
элементы
В декадно-шаговых АТС при-
менены коммутационные элементы: реле
типа РПН (реле плоское нормальное);
шаговые вращательные искатели типа
ШИ (ШИ-11 и ШИ-17) и типа И
(И25Х8 и И-50Х4); декадно-шаговые
искатели ДШИ и ДШИ-М (модерни-
зированный).
Реле типа РПН (РСО.450.041 ТУ)
показано на рис. 2.1.
Рис. 2.1. Реле типа РПН:
/ — контактные пружины; 2 — опорная лапка;
3 — рабочая лапка; 4 — мостик; 5 — сердечник;
6 — пластина отлипания; 7— якорь; 8 — катуш-.
ка; 9 — прижимающая пружина; 10 — направ-
**- ляющий угольник
Основные параметры реле типа РПН:
Максимальное число кон-
тактных групп, шт. . . 3
Максимальное число кон-
тактных пружин, шт. . . 18
Ампер-витки срабатывания
при одном переключаю-
щемся контакте, А-в . . 84
Мощность срабатывания
при одном переключающем-
ся контакте, мВт . . , 31,6
Мощность срабатывания
при номинальной нагруз-
ке, Вт ....................0,16...0,56
Время срабатывания нор-
мальных реле, мс . . . 7...70
Время срабатывания замед
ленных реле, мс 20...80
Время отпускания нормаль-
ных реле, мс...............6...50
Время отпускания замед-
ленных реле, мс . . . . 20...300
Усредненное сопротивление
1 витка (при К:,=0,6).
10-е Ом.................... 4...5
Допустимая мощность рас-
сеивания в обмотке, Вт . 5
Размеры магнитопровода;
диаметр сердечника, мм 4X10,5
сечение сердечника,
см2 ...................0,42
сечение полюса, см2 . . 1,6
длина сердечника, мм . 74
средняя длина магни-
топровода, см ... . 17,2
Регулировочные параметры:
ход якоря, мм . . . 1,1...1,5
толщина пластины от-
липания, мм ... . 0,05...0,7
давление в контактах
на замыкание, г . . 18...25
давление в контактах
на размыкание, г . .
зазор между контакта-
ми, мм...............
Размеры обмоточного про-
странства:
внутренний диаметр
обмотки, мм..............
высота цепи катушки,
мм.......................
высота обмотки, мм
длина обмотки, мм
сечение окна обмотки,
мм2..................
Габаритные размеры реле:
ширина, мм . .
высота, мм . . . ...
длина, мм .
площадь фасада, см5
объем, см3 . . .
Масса реле при наиболь-
шей нагрузке, г . . . .
Масса якоря реле, г . . .
Наибольшее напряжение на
обмотке, В...............
Номинальный ток в цепи
контактов, А.............
Номинальное напряжение
на контактах, В . . . .
Испытательное напряжение
обмотки и контактов, В
Срок службы реле при но-
минальной активной на-
грузке, цикл...........
18...25
0,4..Д6
4,3X10,8
7,2
6,6
50
330
26
38
1С8
9,9
107
240
34
> 100
0,2
60
500
107
Шаговый вращательный искатель
(РСО.325.008 ТУ) показан на рис. 2.2.
Основные параметры шаговых иска-
телей:
ши-11
Число основных выходов
статора, шт.............. II
Число щеток ротора, шт. . 4
Рабочее напряжение, В . .
Максимально допустимый
ток для контактов (при
активной нагрузке), А . .
Контактов давление щетки
на ламель, г...............
Сопротивление контакта
щетка-ламель, Ом, не бо
лее.....................
Скорость движения искате-
ля (при свободном иска-
на^. шаг/с . .....
Максимально допустимая
мощность электропотреб-
ления, Вт..................
ШИ-17 И-25Х8 И-50Х4
17 25 50
5 4
60
0,2
35±12 25±5
5 — —.
39...4€ 60±10
70
Масса, г, не более . . . 260 290 710 840
Габаритные размеры, мм . Сопротивление обмотки, Ом Сопротивление изоляции. мОМ, не менее между ламелями ста- 40X90X108 40X134X113 60X150X136 60 72X150X136
тора . . между щетками, щет- кой или ламелью и 1000 —
корпусом Срок службы (обороты ро- 500 400
тора) 150 000 225 000 300 000 300 000
Устройство декадно-шагового искате- ля ДШИ (РС0.403.000 ТУ) показано на рис. 2.3. Основные параметры вых искателей: декадно-шаго-
Число основных выходов статора, шт................ .
Число щеток ротора, шт. .........................
Рабочее напряжение, В ...................
Максимально допустимый ток для контактов (при актив-
ной нагрузке), А
Контактное давление ще;ни на ламель, г................
Сопротивление контакта щетка-ламель, Ом, не более . .
Число контактных групп вспомогательной коммутации, шт.
Скорость движения искателя (при свободном искании),
шаг/с . . .................................
Максимально допустимая мощность электропотреблення, Вт
Масса движущего механизма, г........................
Габаритные размеры, мм................................
Сопротивление обмотки, Ом....................
Сопротивление изоляции, МОм, не менее:
между ламелями статора.................................
между щетками . . . .....................
между щеткой или ламелью и корпусом ...
Срок службы (рабочие циклы), цикл................. .
дши дши-м
100 ПО
3
60
0,2
35±12
2
До 5
32...38 30...32
70
1020
100X105X140
60
В координатных АТС основны-
ми коммутационными элементами явля-
ются: реле тина РПН; реле типа
РЭС 14 (реле электромагнитное слабо-
точное) ; малогабаритное реле РЭС 9;
герконовое реле типа РПС 49; много-
кратные координатные соединители,
имеющие унифицированную конструк-
цию и одинаковые габариты; полупро-
водниковые триоды и диоды.
В АТСК-У производства ЧССР и
ГДР в абонентсквх комплектах вместо
малогабаритного реле типа РЭС 9 и
герконового реле типа РПС 49 при-
менены малогабаритные реле другой
конструкции.
Реле типа РПН (см. рис. 2.1) при-
меняется в абонентских комплектах
АТСК, а также в шнуровых н подклю-
чающих комплектах, в комплектах РСЛ
АТСК и ATCK-V
Реле типа РЭС 14 (РС0.450.037 ТУ)
показано иа рис. 2.4. Оно применяется
и управляющих устройствах: маркерах
1000
750
500
500 000 1 000 000
и регистрах, обладает большими ком-
мутационными возможностями и ббль-
шим сроком службы, чем реле типа
РПН.
Малогабаритное реле типа РЭС 9
(рис. 2.5) применяется в абонентском
комплекте АТСК-У в качестве разде-
лительного реле. Конструкция реле при-
способлена к установке на печатных
платах. Магнитная система реле со-
стоит из корпуса, якоря Г-образной
формы и двух цилиндрических сердеч-
ников. На сердечники помещаются ка-
тушки с обмотками, которые соединя-
ются последовательно и подсоединя-
ются к двум выводным штифтам. Якорь
реле удерживается в исходном поло-
жении плоской пружиной. Пружинный
пакет содержит две группы на пере-
ключение. Контакты подвижных пру-
жин — полусферические, неподвиж-
ных — цилиндрической формы, покры-
тые серебром и служащие одновремен-
но выводными штифтами. Реле защи-
Рис. 2.3. Устройство декадно-шагового
искателя:
1 — магнит вращения; 2— магнит подъема;
3 — ось ротора; 4 — возвратная пружина; 5 —
щеки статора; 6— храповой барабан; 7 — на-
правляющая гребенка; 8 — направляющий сег-
мент; 9 — якорь магнита вращения; 10 — якорь
магнита подъема; И — поле статора; 12 — кон-
тактные щетки: а, Ь, с
Рис. 2.2. Шаговый вращательный иска-
тель ШИ-11:
1 — цифровой барабан; 2 — стопорная собачка
с указателем; 3 — храповик; 4 — движущая со-
бачка; 5 — упор якоря; 6 — токоподводящие
щетки; 7 — контактные ламели; 8 —- трехлуче-
вые контактные щетки; 9 — плоская пружина;
10 — оттягивающая пластина; // — корпус
электромагнита; 12 — катушка электромагнита;
13 — ось якоря; 14 — якорь; 15 — пластина от*
липания
Рис. 2.4. Реле типа РЭС-14:
1 — пружинная скоба; 2 — возвратная пружи-
на; 3 — упор; 4 — подвижная пружина; 5 — не-
подвижная пружина; 6 — пружина удержания
якоря; 7 — якорь; 8 — пластина отлипания;
9 — полюсный наконечник; 10 — компенсацион-
ная шайба; 11 — пластмассовые прокладки;
12 — болт крепления пружины, удерживающей
якорь; 13 — катушка; 14 — корпус; 15 — про-
кладка; 16 — скоба; 17 — накладка
Рис. 2.5. Реле типа РЭС-9:
I — корпус; 2 — якорь; 3 — сердечник; 4 — ка-
тушка; 5 — пружина удержания якоря; 6 —
подвижная пружина; / — неподвижный кон-
такт; 8 — чехол
щено от пыли алюминиевым чехлом.
Герконовое реле типа РПС 49
(РС0.452.083 ТУ) показано на рис. 2.6.
Оно применяется в абонентском комп-
лекте АТСК-У в качестве линейного
реле и содержит два герметизирован-
ных контакта. Герметизированный кон-
такт представляет собой стеклянный
баллон диаметром 3 мм и длиной
27 мм, заполненный инертным газом.
В баллон заведены две контактные
пружины, изготовленные из упругого
магнитопроводящего материала. Пру-
жины в месте контактирования имеют
Рис. 2.6. Герконовое реле типа РПС 49:
1 — стеклянный баллон; 2 — контактная пру-
жина; 3 —сердечник; 4 — полюсный наконеч-
ник; 5 —катушка; 6 — металлический чехол
(экран); 7— пластмассовое основание
золоченое покрытие. Магнитная систе-
ма герконового реле состоит из сер-
дечника, полюсных наконечников ци-
линдрической формы и контактных пру-
жин, выполняющих роль якоря. Герко-
новое реле помещается на пластмас-
совом основании и закрывается метал-
лическим чехлом, который служит эк-
раном. Контактные пружины замыка-
ются под воздействием магнитного по-
тока при замыкании цепи тока через
обмотку реле и размыкаются под воз-
действием силы упругости при выклю-
чении тока.
Основные параметры реле РЭС 14,
РЭС 9, РПС 49:
РЭС 14 РЭС 9 РПС49
Номинальное напряжение, В . . . Ток срабатывания, мА Ток отпускания, мА Время срабатывания, мс Время отпускания, мс Допустимая мощность рассеивания обмотками, Вт 60 Указывается в паспорте То же 10...60 5...30 Не более 4 27 30 5 11 7 2 9.2 0,9 8,5 2,5 1
Коммутируемый ток, А 0,1...0,2 0,1...0,3 1 • 10-6...0,35
Коммутируемое напряжение, В . . Время дребезга, мс Срок службы реле при нагрузке 60...72 До 5 6...250 1-1О-3...15О
0,1...0,2 А и наличии искрогашения, Цикл 4П и остальные низкие пакеты — 8-Ю7; 4П и ос- тальные высокие пакеты — 6-107 4П+4БП 13,2-L07 1,5 10-5 4-IO-6
Ход якоря, мм Высота штифта отлипания, мм . . Контактное давление, г 1,7; 2 0,1; 0,2; 0,4 I8...28 — —
Для реле РЭС 14 приведены общие Многократный координатный соеди-
параметры паспортов реле, используе- нитель МКС (ЫЯ0.325.000 ТУ) показан
мых в АТСК и АТСК-У. на рис. 2.7.
Рис. 2.7 Многократный координатный
соединитель
Параметры МКС, используемых в
АТСК, АТСК-У, приведены в табл. 2.1.
В квазиэлектронных АТС в
качестве коммутационных элементов
широко используются герконовые реле
и матричные ферридовые соединители
(МСФ), построенные на герметизиро-
ванных контактах — гбрконах.
Герконовые реле типов РЭС 81... 84
(PC0.456.0I6 ТУ) являются поляризо-
ванными однопозиционными односта-
бильными реле с расположением гер-
конов внутри катушки. Реле РЭС 81
с одним, РЭС 82 — с двумя, РЭС 83 —
с четырьмя и РЭС 84 — с шестью гер-
конами на замыкание типа МКА 27101
(ОДО 360.014 ТУ). Обмотки реле рас-
считаны на рабочие напряжения 2,6;
5, 6,3, 12,6; 24 и 27 В.
Герконовые реле типов РПС 49,
РПС 51, РПС 53 и РПС 55
(РС0.452.083 ТУ) являются поляризо-
ванными двухпозиционнымн реле по-
стояннвго тока. Реле РПС 49 с двумя
(см. рис. 2.6), РПС 51 с четырьмя.
РПС Efe с шестью и РПС 55 с восемью
герконами типа МКА 27101. В зависи-
мости от исполнения реле каждая мо-
дификация имеет любое сочетание кон-
тактов на замыкание и размыкание.
Реле рассчитаны ва рабочие напряже-
ния: 5; 12,6; 24 и 27 В. Реле имеют
одну или две обмотки.
Герконовые реле РПС 50, РПС 52,
РЛС 54 и РПС 56 (РС0.452.083 ТУ) —
поляризованные, двухпозициониые двух-
стабильные постоянного тока с магнит-
ной блокировкой. Реле РПС 50 с дву-
мя, РПС 52 с четырьмя, РПС 54 с
шестью и РПС 56 с восемью герконами
типа МКА 27101. В зависимости от
исполнения каждая модификация реле
имеет любое сочетание коитактои на
замыкание и размыкание. Реле рассчи-
1ано на рабочие напряжения: 5; 12,6;
24 и 27 В. Число обмоток — две.
Матричные ферридовые соединители
МСФ (ОД0.360.031 ТУ), применяемые
в отечественных АТСКЭ, состоят из
ферридовых реле, которые имеют маг-
нитную систему, выполненную из ма-
териала с прямоугольной петлей гисте-
резиса, обладающего остаточным на-
магничиванием, которого достаточно
для срабатывания и удержания герко-
нов. Существуют ферриды с последо-
вательной и параллельной схемой уп-
равления. В отечественных АТСКЭ
применяются последовательные ферри-
довые матрицы с дифференциальным
управлением обмотками.
Техническая характеристика
станций
В автоматические телефонные станции
предусматривается включение:
абонентских индивидуальных линий
телефонных аппаратов;
абонентских линий спаренных теле-
фонных аппаратов;
абонентских линий удаленных або-
нентов;
таксофонов одностороннего и дву-
стороннего действия;
исходящих и входящих соединитель-
ных линий от ручных н автоматиче-
ских учрежденческих телефонных стан-
ций;
исходящих и входящих соединитель-
ных линий с УИС, УВС, районными
АТС и подстанциями;
исходящих заказио-соединительных
линий с междугородной телефонией
станцией;
Параметры МКС,
Тип АТСК Тип МКС Паспорт
10X20X6 РР2.119.179
АТСК-У 20X10X6 РР2.119.188
20X20X3 PP2.1I9.I89
АТСК-У 10X12X12 РР2.119.197
АТСК 10x20x6 ЫЯ2 119.033
АТСК 20хЮх6 ЫЯ2 119.032
20Х20-ХЗ ЫЯ2.119.031
входящих соединительных линий от
междугородной телефонной станции;
исходящих соединительных линий со
специальными службами.
В качестве абонентских линий ис-
пользуются двухпроводные физические
цепи и каналы систем передачи АВУ
и ДАВУ.
Для всходящих и входящих соеди-
нительных линий СЛ применяются двух-
и трехпронодные физические цепи, ка-
налы систем передачи с частотным раз-
делением (КРР-М, КАМА) и цифровых
систем передачи (ИКМ-30, NC-30).
Для заказно-соединительных линий
ЗСД и входящих соединительных ли-
ний междугородной связи СЛМ при-
меняются трех- и четырехпроводные
физические цепи, каналы систем пере-
дачи с частотным разделением каналов
с выделенным и без выделенного сиг-
нального канала, а также каналы циф-
ровых систем передачи.
Параметры абонентских и соедини-
тельных линий по постоянному току
для различных типов АТС приведены
в табл. 2.2, а параметры линий удален-
ных абонентов — в табл. 2.3.
Электропитание коммутационного обо-
рудования АТСДШ, координатных
АТСК, АТСК-У, АТСК-100/2000,
УПАТС-100/400, подстанций ПСК-Ю00,
ПСК-Ю00К, АТС типа КМК 20Т и ти-
па ACJK-55R обеспечивается от источ-
ника постоянного тока с номинальным
напряжением 60 В. Допустимые пре-
делы колебания напряжения источника
постоянного тока для АТСДШ, АТСК,
АТСКУ, УПАТС-100/400, АТС типа
КМК 20Т и типа ACJK-55R составляют
58... 64 В, а для АТСК-100/2000, под-
станций ПСК-Ю00 и ПСК-ЮООК —
54... 72 В.
Электропитание АТС типов Пента-
конта 1000С и Пентакросс 1000С пре-
дусматривается от источника постоян-
ного тока с номинальным напряжением
48 В и с допустимыми пределами коле-
бания 44 ... 52 В, а электропитание ли-
нейной части согласующих устройств
этих станций производится от источни-
ка постоянного тока с номинальным
напряжением 60 В и допустимыми пре-
делами колебания 58... 66 В.
Работа оборудования станций при
межстанционной связи обеспечивается
при разности потенциалов земли между
пунктами их установки для разговор-
ных проводов а и Ь в пределах ±8 В,
а для провода с — ±6 В.
Координатные АТС, АТСДШ типа
АТС-54А, зарубежные АТС и перспек-
тивные системы АТС удовлетворяют
требованиям организации автоматиче-
ской междугородной связи. Оборудова-
ние этих станций содержит аппарату-
ру автоматического определения катего-
рии и номера вызывающего абонента
АОН.
Для обеспечения исходящей автома-
тической междугородной связи в при-
боры АТС типов АТС-47, УАТС-49,
АТС-54, ACJK-55R вносятся коррекции
и устанавливается аппаратура АОН.
Взаимодействие АТС на городской
телефонной сети и АТС с МТС и АМТС
по различным типам физических ли-
ний и телефонных каналов осуществля-
ются по системе сигнализации, преду-
сматривающей состав сигналов, обеспе-
чивающих работу приборов (устройств)
АТС при их взаимодействии между со-
бой, с узлами, подстанциями, МТС
Таблица 2.1
используемых в АТСК, АТСК-У
Выбирающие электромагниты Удерживающие электромагниты
R, Ом d, мм Контакт- ная группа Ri.Om dt, мм Я».Ом Д2, мм Контакт- ная группа 7УД’ мА
200 6300 0,18 33 250 4700 0,125 2100 14000 0,09 бпз— 13 54 18
600 9500 0,12 33—33 600 6500 0,09 3500 16000 0,07 бп—бп 67 11,5
200 6300 0,18 33 390 6000 0,112 2500 12900 0,08 бп—бп 93 15
200 6300 0,18 33—33 250 4700 0,125 2100 14000 0,09 пз—из 154 18
200 6300 0,18 33 280 5000 0,12 1000 9700 0,П бпз—бпз 140 33
воо 9500 0,12 33—33 600 6500 0,09 2000 12000 0,08 бп—бп 65 19
200 63001 0,18 33 660 7100 0,1 1750 10000 1 0,08 бп—бп 65 28
Таблица 2.2
Параметры абонентских и соединительных линий по постоянному току
Параметр О о о см о ОО иьои м<НН 1 АТС-54А АТСК > АТСК-У ь ПСК-1000 пск-юоок УПАТС-100/400 АТС-47 УАТС-49 АТС-54 АТС-54А АТСК п АТСК-У Ьз ПСК-1000 пск-юоок УПАТС-100/400 АТСК-100/2000 п Все типы АТС
Сопротивление каждого из разговорных проводов, Ом, не более Сопротивление провода с трехпроводной СЛ, Ом, не более: без РСЛ при наличии РСЛ Сопротивление изоляции между проводами или между любым проводом и землей, кОм, не менее Емкость между провода- ми или любым проводом и землей, мкФ, не более 500 750* 20 0,5 500 80 0,5 350 500** 50 0,5 1500 2000* 700 1500 50 1,3 1,6* 1500 700 1500 150 1,6 1000 исх. сл 1500 вх. сл 700 1500 100 исх. сл 50 вх. СЛ 1,3 700 50 2,0 1000 150 1,3
* Параметры АТС-54.
** Параметры УПАТС-100/400.
Таблица 2.3
Параметры линий удаленных абонентов по постоянному току
Параметр АТСДШ Коорди- натные АТС УПАТС-100/400
Сопротивление каждого из разговорных проводов, Ом, не более 1500 1700 1500
Сопротивление изоляции между прово- дами или между любым проводом и землей, кОм, не меиее 20 30 50
Емкость между проводами или любым проводом и землей, мкФ, не более 1,0 1,0 1,0
(АМТС), а также передачу необходи-
мой и достаточной информации абонен-
ту при автоматической связи или теле-
фонистке при полуавтоматической и
ручной междугородной и учрежденче-
ско-производственной связи на различ-
ных этапах соединения. Сигналы под-
разделяются иа: информационные аку-
стические, линейные и управления.
Информационные
акустические сигналы
Информационные сигналы передают-
ся в виде зуммерных сигналов и меха-
нических голосов. По требованию
МККТТ (рекомендация Е.180, Желтая
книга) уровень передачи зуммерных
сигналов должен быть в пределах ми-
нус 15... 5 дБ, в точке с нулевым от-
носительным уровнем.
Механические голоса должны иметь
средний уровень по мощности, не пре-
вышающей средний уровень разговор-
ных токов — 22 мкВт в точке с нуле-
вым относительным уровнем.
Состав информационных акустиче-
ских сигналов — при местной связи
представлен в табл. 2.4, а при авто-
матической междугородной и внутризо-
новой связи — в табл. 2.5.
Таблица 2.4
Состав информационных сигналов, передаваемых при местной связи
Состояние соединения
Зуммерный сигнал
Абонент снимает микротелефонную трубку:
приборы АТС свободны
приборы АТС заняты
Набор номера вызываемого абонента:
абонентская линия свободна
абонентская линия занята
Абонентская линия недоступна (отключена,
изменена категория абонента и др.)
Ответ вызываемого абонента
Отбой со стороны вызываемого абонента
Отбой со стороны вызывающего абонента
Отсутствуют свободные соединительные пу-
ти или приборы
Перегрузка в направлениях связи
Коифереиц-связь:
отключение одного из участников раз-
говора
неполный сбор участвующих в конфе-
ренц-связи
Заказ на услуги:
прием заказа
невозможность приема заказа
К абонентской линии подключен магнито
фон
Вызов с таксофона с ограничением време-
ни разговора
Подключение к занятой линии оператора
(телефонистки)
Поступление к абоненту, занятому разгово-
ром, нового вызова
«Ответ станции»
«Занято»
«Контроль посылки вызова» вызыва-
ющему абоненту (синхроиио с по-
сылкой вызова вызываемому або-
ненту)
«Занято»
«Недоступность» 1
Прекращение сигнала
«Контроль посылки вызова»
«Занято» вызывающему абоненту
«Занято» вызываемому абоненту (в
АТС-47 при одностороннем отбое вы-
зываемый абонент получает сигнал
«Ответ станции»)
«Занято»
«Занято при перегрузке»1
«Отключение участника коиференц-
связи» 1
«Неполный сбор» 1
«Ответ станции»
«Недоступность» 1
«Предупреждение» 1
«Окончание оплаченного периода»
«В мешательст во»
«Уведомление» 1
Сигналы используются в перспективных системах АТС.
Таблица 2.5
Состав информационных сигналов, передаваемых при автоматической
междугородной и зоновой связи
Состояние соединения Зуммерный сигнал лМехан ический голос
Абонент снимает микротелефонную трубку: приборы АТС свободны «Ответ станции» (АТС)
приборы АТС заняты «Занято» —
Набор индекса «8»: заняты выходы на АМТС (ЗСЛ) или «Занято»
заняты регистры на АМТС приборы АМТС свободны «Ответ станции» (АМТС) —
Набор номера: задержка абонентом набора знаков номера вызов от абонента, телефон которого «Занято» «Вызывайте
относится к категории без права поль- зования автоматической междугород- ной и внутризоновой связью набран несуществующий меж дугород- телефонистку» «Неправильно
ный код Отсутствуют свободные каналы на своей или транзитной станциях: для неприоритетных абонентов «Занято» набран номер» — ».
для приоритетных абонентов: -при соединении с линией ожидания «Ожидание» «Ждите»
при отсутствии свободных линий «Занято» —-
ожидания Отсутствуют свободные приборы или «Занято» —
промежуточные пути иа своей, транзит- ных или входящей междугородной стан- циях Выбранное направление выключено из «Вызывайте
автоматического обслуживания Отсутствуют свободные СЛМ на входя- щей АМТС: для неприоритетных абонентов «Занято» телефонистку».
для приоритетных абонентов: при соединении с линией ожидания «Ожидание» «Ждите»
при отсутствии свободных линий «Занято»
ожидания Отсутствуют свободные СЛМ местной «Занято» —
сети Абонентская линия занята местным или «Занято» —— 5
междугородным соединением или недо- ступна Абонентская линия свободна «Контроль посылки вы- Л — »
Ответ зова» вызывающему або- ненту (синхронно с по- сылкой вызова вызывае- мому абоненту) Прекращение сигнала
Отбой «Контроль посылки вы- зова» «Занято» —
Параметры сигналов:
«Ответ станции» — непрерывная пере-
дача частоты 425±25 Гц;
«Занято» — периодическая передача
частоты 425±25 Гц с временными па-
раметрами: посылка — 0,3 - - - 0,4 с, ин-
тервал — 0,3 ... 0,4 с;
«Контроль посылки вызова» КПВ —
периодическая передача частоты 425±
±25 Гц с временными параметрами:
посылка — 0,8 с или 1,0 с с отклоне-
нием ±0,1 с, интервал—3,2 с или 4 с
с отклонением ±0,3 с, первая посылка
не менее 0,3 с;
«Недоступность» — последовательная
передача трех частот 950±50 Гц,
1400±50 Гц, 1800±50 Гц; с времен-
ными параметрами: посылка каждой
частоты 0,33 ±0,07 с, интервал между
посылками из трех частот 1,0 ±0,25 с;
«Занято при перегрузке» — периоди-
ческая передача частоты 425±25 Гц с
временными параметрами: посылка
0,15... 0,2 с, интервал 0,15... 0,2 с;
«Отключение участника конфереиц-
связи» — одиночная посылка частоты
425+25 Гц в течение 0,3... 1,0 с.
«Неполный сбор» — одиночная посыл-
ка частоты 425±25 Гц в течение
0,3 ... 1,0 с;
«Предупреждение» — периодическая
передача частоты 1400±20 Гц с уров-
нями в пределах минус 20... 10 дБ
и временными параметрами: посылка
0,4±0,04 с, интервал 15+3 с;
. «Окончание оплаченного периода» —
периодическая передача частоты 1400±
±20 Гц с уровнями в пределах минус
20 ... 10 дБ и временными параметра-
ми: посылка 0,04±0,004 с (для некото-
рых цифровых АТС 0,032±0,0032 с),
интервал 1,25±0,12 с;
«Вмешательство» — периодическая
передача частоты 425±25 Гц с уров-
нями в пределах минус 20... 10 дБ и
временными параметрами: посылка
0,25 ±0,025 с, первый интервал 0,25±
±0,025 с, второй интервал 1,25±0,3 с;
«Уведомление» — периодическая пе-
редача частоты 425±25 Гц с уровня-
ми в пределах минус 20... 10 дБ и
временными параметрами: посылка
0,25±0,025 с, интервал 5±0,8 с дли-
тельностью не более 30... 40 с;
«Ожидание» — последовательная пе-
редача трех частот 950±50 Гц, 1400±
±50 Гц, 1800±50 Гц; с временными
параметрами: посылка каждой частоты
O,33j±0.,7 с, интервал между посылка-
ми до 0,3 с. Зуммерный сигнал «ожи-
дание» передается в паузах между сло-
вами механического голоса «Ждите».
Если число последовательной передачи
вышеуказанных частот не меиее двух
между словами механического голоса
«Ждите», то интервал между трехчас-
тотными посылками 1,0+0,25 с.
Посылка вызова производится часто-
той 25±2 Гп с напряжением в точке
выходного трансформатора СВУ 95±
±5 В и временными параметрами пе-
редачи при местной связи, аналогичны-
ми параметра!! сигнала КПВ, при
междугородной, внутризоновой, меж-
дународной связи с параметрами: по-
сылка 1,2 с, интервал 2,0 с, отклоне-
ние не более 10%. Посылка вызова при
местной связи может производиться
последовательной передачей трех час-
тот (тональный вызов) в диапазоне
400—700 Гц (сначала f2, затем /> и
/з) с длительностью каждой из частот
0.3±0,03 с, интервал между посылка-
ми частот 4,0±0,4 с; первая посылка
(одной из частот) не менее 0,3 с.
Линейные сигналы
Линейные сигналы передаются по
внутристанционпым трактам, телефон-
ным каналам и межстанционным со-
единительным линиям как в прямом,
так и обратном направлениях в исход-
ном состоянии кан-алов и линий с мо-
мента начала установления соединения
до полного освобождения канала (ли-
нии). Эти сигналы отмечают основные
этапы установления соединения (заня-
тие, ответ, отбой, разъединение и др.)
и передаются приборами разговорного
тракта.
Состав линейных сигналов — по со-
единительным (СЛ), заказно-соедини-
тельным (ЗСЛ) и соединительным ли-
ниям междугородной связи (СЛМ)
приведен в табл. 2.6.
В табл. 2.6 знаками «+» обозначает-
ся наличие сигнала, «—» отсутствие.
«Отбой вызывающего абонента» пере-
дается при системе двустороннего ог-
боя, т. е. с удержанием приборов АТС
до отбоя вызываемого абонента.
«Запрос АОН» и «Снятие запроса»
передаются многократно (по ЗСЛ до
3 раз), а при связи с АМТС-2 и
АМТС-3 (наличие промежуточного ре-
гистра) не передаются. В процессе ус-
тановления соединения возможна
многократная передача этих сигналов
и переход приборов разговорного трак-
та в ответное и предответиое состоя-
ние.
Таблица 2.6
Состав линейных сигналов
Сигнал СЛ и ЗСЛ в направ- лении СЛМ в на- правлении
примем обратном прямом обратном
«Занятие»
«Номер вызы-
ваемого або-
нента» (декад-
ный код)
«Отбой вызы-
вающего або-
нента»
«Вызов» (пер-
вый и повтор-
ный)
«Разъединение»
«Запрос АОН»
«Снятие запро-
са АОН»
«Абонент сво-
боден»
«Ответ»
«Отбой вызы-
ваемого або-
нента»
«Занято»
«Сброс»
«Освобожде-
ние»
«Блокировка»
«Контроль ис-
ходного состоя-
ния» (тракта и
входящих при-
боров)
«Занято» и «Освобождение» по СЛ
и ЗСЛ не передаются.
«Сброс» допускается передавать при
взаимодействии с существующими типа-
ми АТС, сохраняющими возможность
приема этого сигнала.
Способы передачи: батарейный — по
физическим двух- и трехпроводным це-
пям; шлейфный — по физическим двух-
и четырехпроводным цепям, частот-
ный — по выделенному сигнальному ка-
налу в системах передачи с частотным
разделением каналов, по двум сиг-
нальным каналам передачи на один
телефонный в цифровых системах пе-
редачи.
Батарейный способ обеспечивает пе-
редачу линейных сигналов по проводам
а, Ь и с приборов АТС и межстанци-
онных соединительных линий с помо-
щью полярностей станционных бата-
рей исходящей и входящей АТС с
использованием земли в качестве вспо-
могательного провода. Сигнальные ко-
ды передачи по СЛ, ЗСЛ и СЛМ при-
ведены в табл. 2.8, 2.9.
Шлейфный способ обеспечивает пе-
редачу линейных сигналов по прово-
дам а и Ь комплектов АТС по физиче-
ским двухпроводным СЛ и по прово-
дам а, Ь, е, f комплектов АТС по фи-
зическим четырехпроводным ЗСЛ и
СЛМ. Передача обеспечивается с по-
мощью полярностей станционной бата-
реи только входящей станции. Сигна-
лы со стороны входящего комплекта
передаются путем переполюсовки по-
лярностей батареи на проводах а и 6,
е и f. Сигнальные коды передачи по
четырехпроводиым ЗСЛ и СЛМ при-
ведены в табл. 2.7, 2.10.
Особенности шлейфного способа:
передача сигналов возможна только
по физическим СЛ с перетрансляцией
иа каждом участке СЛ;
предусмотрена трансляция линейных
сигналов как иа исходящем, так и иа
входящем конце СЛ;
на передачу сигналов не оказывают
влияния посторонние постоянные токи,
протекающие между заземлителями
двух станционных источников питания,
а также разность потенциалов между
заземлителями. Это позволяет органи-
зовать связь на участках сети, где раз-
ность потенциалов между заземлителя-
ми превышает допустимые значения в
достаточно больших пределах.
Частотный способ обеспечивает пере-
дачу линейных сигналов по выделен-
ному сигнальному каналу иа частоте
3825 Гц. Сигнальные коды передачи
по СЛ, ЗСЛ и СЛМ приведены в
табл. 2.11, 2.12.
По двум выделенным сигнальным ка-
налам на один телефонный канал обес-
печивается передача линейных сигна-
лов в цифровых системах ИКМ. Сиг-
нальные коды передачи по СЛ, ЗСЛ и
СЛМ приведены в табл. 2.13, 2.14.
В табл. 2.7... 2.14 параметры сиг-
нальных кодов приведены в качестве
рекомендуемых прн разработке нового
оборудования.
При частотном способе передачи ли-
нейных сигналов обеспечивается: защи-
та приемников сигнальных каналов от
помех длительностью до 8 мс, время
трансляции сигнала «Ответ» — 20 ...
... 90 мс; энергия сигналов, переда-
ваемых в каждом направлении по сиг-
нальному каналу, до 90 000 мкВтс,
уровень передачи сигналов на 5,2 дБ
ниже измерительного.
Сигналы управления
К сигналам управления относятся
электрические сигналы, передаваемые
от телефонного аппарата (номеронаби-
рателя или тастатуры) в прямом на-
правлении, а также между управляю-
щими устройствами узлов, станций и
подстанций в процессе установления
соединения как в прямом, так и в об-
ратном направлении. Состав сигналов
управления, передаваемых по СЛ, ЗСЛ
и СЛМ, приведен в табл. 2.15...2.17.
В зависимости от типов АТС и АМТС
передача сигналов управления по теле-
фонным каналам и межстанционным
соединительным линиям осуществляется:
многочастотным способом по методу
«импульсный челнок» по СЛ и СЛМ;
многочастотным способом по мето-
дам «импульсный пакет» и «безынтер-
вальный пакет» по ЗСЛ;
батарейным способом декадным ко-
дом при связи с АТСДШ по СЛ, ЗСЛ
и СЛМ.
Многочастотный, способ передачи сиг-
налов управления предусматривает
применение самопроверяющего кода
«2 из 6», указанного в табл. 2.18.
Таблица 2.7
Сигнальный код передачи линейных сигналов по ЗСЛ шлейфным способом
Провода исходящего комплекта 1 Провода входящего комплекта
Сигнал при передаче при приеме при передаче при приеме
е 1 / а. | b а Ь е t
«Занятие» «Номер вызы- ваемого або- нента» (де- кадный код) «Ответ», «За- прос АОН» «Снятие за- проса АОН» «Отбой вызы- ваемого або- нента» после «Ответа» «Отбой вызы- вающего або- нента» после «Ответа» «Разъедине- ние» «Освобожде- ние» «Контроль ис- ходного со- стояния» «Блокировка» Шлейф замкнут че- рез 15 800 Ом Шлейф замкнут че- рез :>200 000 Ом для данного направления тока Пульсирующие «—» через!«+» через 500 Ом !о00 Ом Шлейф замкнут че- рез 20 000 Ом для данного направления тока То же Шлейф замкнут че- рез 15 800 Ом Шлейф замкнут че- рез с30 Ом Шлейф замкнут че- рез ;>200 000 Ом для данного направления тока Шлейф замкнут че- рез 15 800 Ом То же » Шлейф замк- нут через С 30 Ом То же » Шлейф зам- кнут через 500 Ом Шлейф зам- кнут через ^30 Ом То же Шлейф зам- кнут через 500 Ом Размыкание шлейфа до освобожден ия приборов Шлейф зам- кнут через 15 800 Ом То же Размыкание шлейфа до скятия блоки- ровки «—» через 500 Ом Тэ же «4-» через 500 Ом «—» через 500 Ом То же « + » через 500 Ом «—» через 500 Ом То же » Сня «+» через 500 Ом То же » «—» через 500 Ом «4-» через 500 Ом То же «—» через 500 Ом «т» через 500 Ом То же » тие полярно «—» через 1000 Ом «4-» через 1000 См То же » «—» через 1000 Ом •<-{-» через 1000 Ом То же «—» через 1000 Ом То же стей с. пров «4» через 1000 Ом «—» через 1000 Ом То же » » «4-» через Ю00 Ом «—» через 1000 Ом То же «4-» через 1000 Ом То же одов
Примечания: 1. «Занято» передается в виде информационного зуммерного сигнала. 2. При
коротких линиях в а и & входящего комплекта вводится до 500 Ом.
Сигнальный код передачи линейных сигналов
Провода исходящего РСЛ или прибора АТС
Сигнал 6 с РСЛ с АТСДШ Время распо- знавания, мс
«Занятие» «—» через ^42 000 Ом «+» через 1000 Ом « + » через 0 Ом от «+» через 1065 Ом к «+» через 65 Ом
«Номер вызываемого абонента» (декадный код) ПуЛЬС! «+» через 500 Ом при емкое :руюшие «—» через 500 Ом ти 0,5 мкФ То же «+» через 65 Ом
«Ответ», «Запрос АОН» «—» через >42 000 Ом «+» через 1000 Ом — » — То же Z По а — 20... 90
«Снятие запроса АОН» То же То же — » — —-» — По а не более 200
«Отбой вызывающего абонента» после «От- вета» «—» через 1000 Ом — » — — » — — » —
«Отбой вызываемого абонента» после «От- вета», «Занято» «—» через >42 000 Ом — » —- — » —~ —•» — По а не более 200, по b не менее 5
«Разъединение» Нет поляр- ности Нет поляр-' ности « + » через 20 000 Ом Нет поляр- ности
«Контроль исходного состояния» То же То же То же То же По с не менее 10 при^сл =0 и 40 при Кел >0
«Блокировка» — » — — »•— — » — — » —
по С Л и ЗСЛ батарейным способом Таблица 2.8
Провода входящего РСЛ или прибора АТС
а b с РСЛ с АТСДШ Время распознавания, мс
«—» через 1000 Ом «+» через 1000 Ом «—» через 1300 Ом «—» через Rbx-4-600 Ом По с не более 8... 70 от АТС с прямым н 8... 200 от АТС с косвенным управлением )
То же То же То же То же По о й А не более 25 для то- кового и бестокового импуль- сов, не более 400 для межсе- рийного интервала, не менее 120 для отбойного и серийно- го устройства при длительности сигнала для их срабатывания более 30
«+» через 1000 Ом «—» через 200 000 Ом «—» через ^1300 Ом «—» через J?bx"F600 Ом
«—» через '000 Ом «+» через 1000 Ом То же То же
» через 1000 Ом «—> через 200 000 Ом — > — — > — По а не менее 80
«+» через 200 000 Ом «—> через 1000 Ом «—» через ^1300 Ом «—» через /?вх4_б00 Ом
«—» через 1000 Ом «+» через 1000 Ом «—» через С 1300 Ом «—» через =С35О Ом (Тли) По с не более 20 при R сл >0 и 2 ... 8 при /?сл=0
То же То же То же То же
— > — — > — Нет поляр- ности Нет поляр- ности
Сигнальный код передачи линейных сигналов
Сигнал Провода исходящего РСЛ или прибора АТС
а ь с РСЛ с АТСДШ Время распо- знавания, мс
«Занятие» «—» через 40 000 Ом «+» через 40 000 Ом « + » через 0 Ом от «+» через 1065 Ом к «+» через 65 Ом
«Номер вызываемого абонента» (декадный код) Пульсг «4-» через 500 Ом при емкое рующие «—» через 500 Ом ги 0,5 мкФ То же «+» через 65 Ом
«Абонент свободен» «—» через ^40 000 Ом «+» через 40 000 Ом — » — То же По с и 6 не более 500
«Ответ» То же То же — » — — » — По а и Ъ 50... НО
«Отбой вызываемого абонента» после «От- вета» — » — — » — —-» — — » — По а и 6 не более 500
«Занято» — » — —- » — — » — — » — По а не более 500
«Вызов» — » — «+» через 0... 60 Ом —» — — » —
«Сброс» — » — То же — » — — » —•
«Разъединение» Нет поляр- ности Нет поляр- ности «+» через >20 000 Ом Нет поляр- ности
-«Контроль исходного состояния» То же То же То же То же По с не менее 10 при Rcjj =0 и 40 при ^СЛ >0
«Блокировка» — » — —•» — — »-— — » —
Таблица 2.9
по СЛМ батарейным способом
Провода входящего РСЛ ала прибора АТС
а ъ С РСЛ с АТСДШ Время распознавания, мс
«—» через 1000 Ом «+» через 1000 Ом «—» через ^1300 Ом «—> через Яв^+600 Ом По с не более 8... 70 от АТС с прямым и 8... 200 от АТС с косвенным управлением
То же То же То же То же По а и b не более 25 для то- кового и бестокового 'импуль- сов, не более 400 для межсе- рийного интервала, ие менее 120 для отбойного и серийного устройств при длительности сигнала для их срабатывания более 30
«+» через 1000 Ом «—» через 1000 Ом — » —
<+» через 200 000 Ом «—» через 200 000 Ом — » — — * —
«+» через 1000 Ом «—» через 1000 Ом — » — — » —
«+» через 200 000 Ом То же — » — — » —
<+» через 1000 Ом 7> — » — — > — По Ь — 80 ...500
«+» через 200 000 Ом » — » —• — » —
«—» через 1000 Ом или «+> через 1000 Ом или «+> через 200 000 Ом «+» через 1000 Ом или «—» через 1000 Ом или «—> через 200 000 Ом «—» через <1300 Ом «—» через 3g: 350 Ом (Явх) По с — 2...8 при 7?сл=0 и не более 20 при /?сл>0
«—> через 1000 Ом <+» через 1000 Ом То же То же
То же То же Нет поляр- ности Нет поляр- ности
Условия передачи и приема сигналов по внутристанционным трактам, СЛ,
управления многочастотным способом ЗСЛ и СЛМ:
Передача
Сигнальные частоты, Гц Сигнальный код fo=700, f4=1300, h=900, fs /7=1500, f, «2 из 6»
Коэффициент нелинейных искажений, %, не более 5,0
Уровень каждой сигнальной частоты, дБмО Уровень двухчастотного сигнала выше уровня каж- 3,о —7,3+0,8
дой из сигнальных частот на, дБ Уровни частот в двухчастотном сигнале ие должны
отличаться более, чем на, дБ Изменение сигнальной частоты относительно номн- 3,0’
нального значения, % Разница во времени поступления и снятия одной сигнальной частоты относительно другой, мс, не ±0,5
более Уровень остатков токов каждой сигнальной частоты, дБмО, не более: 1,0
при отсутствии многочастотного сигнала —50,0
при передаче многочастотного сигнала —30,0
= 1100,
, = 1700
Прием
Срабатывание многочастотного приемника
Отклонение каждой сигнальной частоты относи-
тельно ее номинального значения, Гц . . . ±15
Абсолютный уровень мощности многочастотного
сигнала, дБ:
каналы передачи.................................. —17,0—3,0
физические СЛ на частоте, Гц:
700 ................................... —6,5...—27,4 2
900 ........................................—6,5...—29,0
1100...........................................—6,5...—31,0
1300 ........................................—6,5...—32,6
1500 ........................................—6,5...—34,3
1700 ........................................—6,5...—36,0
Уровень частоты 1700 Гц ниже уровня частоты
700 Гц, дБ, не более...............................10,4
Уровни верхних частот между смежными (700 и
900 Гц, 900 н 1100 Гц и т. д.) ниже уровней ниж-
них частот, дБ:
не более........................................4,3
или выше не более..........................2,6
Уровень частоты 700 Гц ниже уровня частоты
1300 Гц, дБ, ие более.............................3,5
Абсолютный уровень третьей мешающей частоты в
полосе 300—3400 Гц ниже минимального уровня
одной из частот двухчастотного сигнала на, дБ . . 15
Абсолютный уровень помехи на частоте 3800 или
3825 Гц, дБм......................................—17,4
Максимальные искажения группового времени рас-
пространения, мс, не более..........................3,0
Уровень шума с равномерным энергетическим спект-
ром в полосе частот 300... 3400 Гц, дБмОп . . —35,0
Несрабатывание многочастотного приемника Отклонение сигнальной частоты, Гц .... Абсолютный уровень мощности каждой сигнальной частоты ниже минимального уровня на, дБ . Затухание отражения входного сопротивления прн- емника, дБ, не менее ±100 13 20
1 Для оборудования АТСК выпуска до 1980 г. абсолютные уровни сигнальной частоты на входе приемника (дБм): 700 Гц — 7,4 ... —26,4 1300 Гц — 7,4 ... —31,6 900 Гц — 7,4 ... —28,2 1Б00 Гц — 7,4 ... —33,5 1100 Гц—7,4 ...—30.0 1700 Гц — 7,4 ... —35,2 ’ Для каналов передачи ЗСЛ и СЛМ указанная разница в уровнях допускается меж- ду любыми частотами.
Таблица 2.10 Сигнальный код передачи линейных сигналов по СЛМ шлейфным способом
Провода исходящего комплекта Провода входящего комплекта
Сигнал при передаче при приеме при передаче при приеме
е 1 f afb а ! ъ е ! f
«Занятие* «Номер вызы- ваемого або- нента» (де- кадный код) «Абонент сво- боден* «Вызов* «Ответ» «Отбой вызы- ваемого або- нента» после «Ответа» «Занято» «Сброс» «Разъедине- ние» «Освобожде- ние» «Контроль исходного состояния» «Блокировка» Шлейф замкнут че- рез 15 800 Ом Шлейф замкнут че- рез >200 000 Ом для данного направления тока Пульсирующие » через! «4-» через 500 Ом |Ь00 Ом Шлейф замкнут че- рез 15 800 Ом Замыкание и размы- кание шлейфа через <130 Ом Шлейф замкнут че- рез >200 000 Ом для данного направления тока Шлейф замкнут че- рез 15 800 Ом То же Замыкание шлейфа через 30 Ом Шлейф замкнут че- рез >200 000 Ом для данного направления тока Шлейф замкнут че- рез 15 800 Ом То же » Шлейф зам- кнут через <130 Ом То же Шлейф зам- кнут через 500 ... 1000 Ом То же Шлейф зам- кнут через <130 Ом Шлейф зам- кнут через 500 ... 1000 Ом Шлейф зам- кнут через <130 Ом То же Размыкание шлейфа до освобождения приборов Шлейф зам- кнут через 15 800 Ом То же Размыкание шлейфа до снятия бло- кировки «—* через 500 Ом То же «+* через 500 Ом То же «—» через 500 Ом «+» через 500 Ом «—-» через 500 Ом То же * » Снз; «4-» через 500 Ом То же «—» через 500 Ом То же «+» через 500 Ом «—» через 500 Ом «+» через- 500 Ом Го же * 1тие полярн «—» через 1000 Ом «4-» через 1000 Ом То же «—» через 1000 Ом То же «4-» через 1000 Ом «—» через 1000 Ом То же » «+» через 1000 Ом «—» через ЮОО Ом То же остей с пре «4-» через 1000 Ом «—» через 1000 Ом То же «+» через ЮОО Ом То же «—» через 1000 Ом « + » через 1000 Ом То же «—» через 1000 Ом «+» через 1000 Ом То же водов
Таблица 2.11
Сигнальный код («Норка») передачи линейных сигналов по СЛ и ЗСЛ
по выделенному сигнальному каналу
Сигнал Передача частоты 3825 Гц Длительность, мс Время распознава- ния, мс
«Занятие» Частота в прямом нап- равлении Частота в обратном нап- равлении До набора «Но-мера вызываемого абонен- та» или «Разъедине- ния» До «Ответа» или «Запроса АОН» 8...25 для АТС с прямым и 8... 200 с косвенным уп- равлением
«Номер вызы- ваемого або- нента» (декад- ный код) Серия импульсов преры- ванием. частоты в пря- мом направлении Частота в обратном нап- равлении Параметры импульсов в табл. 2.20 До «Ответа» или «Запроса АОН» Не более 20 для посылки и паузы, не более 400 для межсерийного ин- тервала, не менее 120 для серийяогэ устройства
«Ответ», «Зап- рос АОН» Прекращение частоты в обратном направлении Прекращение частоты в прямом направлении 8. ..25 8... 25
«Снятие запро- са АОН» Частота в обратном нап- равлении До «Ответа» или повторного «Запроса АОН» — » — 8... 25
Частота в прямом нап- равлении 8... 25
«Отбой вызы- вающего або- нента» после «Ответа» Частота в прямом нап- равлении Частота в обратном нап- равлении Прекращение частоты в прямом направлении Прекращение частоты в обратном направлении До приема частоты в обратном направлении До прекращения час- тоты в прямом нап- равлении Не более 130 Не более 100
«Отбой вызы- ваемого або- нента» после «Ответа» при системе одно- стороннего отбоя Частота в обратном нап- равлении Частота в прямом нап- равлении Прекращение частоты в прямом направлении пос- ле освобождения исходя- щих приборов Прекращение частоты в обратном направлении (ЗСЛ, СЛ освобождают- ся, вызывающему або- ненту из оконечного при- бора АТС подается зум- мерный сигнал «Заня- До освобождения ис- ходящих приборов 8... 25 8 - 25
Окончание т я б л, 2 1
Сигнал Передача частоты 3825 Гц Длительность, мс Время распознава- ния, мс
«Отбой вызы- ваемого або- нента» после «Ответа» при системе дву- Частота в обратном нап- равлении До прекращения час- тоты в прямом нап- равлении и освобож- дения приборов вхо- дящей АТС 8... 25
стороннего отбоя Частота в прямом нап- равлении После освобождения ис- ходящих приборов пре- кращение частоты в пря- мом направлении Прекращение частоты в обратном направлении после освобождения при- боров входящей АТС До освобождения ис- ходящих приборов 8... 25
«Разъединение» после «Ответа» Частота в прямом нап- равлении Частота в обратном нап- равлении До приема частоты в обратном направлении До прекращения час- тоты в прямом нап- равлении Не более 130
«Разъединение» до «Ответа» «Блокировка» Прекращение частоты в прямом направлении Прекращение частоты в обратном направлении Прекращение частоты в прямом направлении Прекращение частоты в обратном направлении Передается частота в об- ратном направлении Не более 100 8... 25 Не более 130 8... 25
Т а б л и а 2 2
Сигнальный код («Норка») передачи линейных сигналов со С Л .'А по выделенному сигнальному каналу
Сигнал Передача частоты 3825 Гц Длительность, мс Время распознавания, мс
«Занятие» Частота в прямом нап- равлении Частота в обратном нап- равлении До набора «Номера вызываемого абонен- та» или «Разъедине- ния» До передачи сигнала «Абонент свободен» или «Ответ» 8... 25 для АТС .? при», мым и 8... 200 е кос* венным управлением
«Номер вы- зываемого абонента» (декадный код) Серия импульсов преры- ванием частоты в пря- мом направлении Параметры импульсов в табл. 2.20 Не более 20 для по- сылки и паузы им- пульсов, не более 400 для межсерийного ин- тервала, не менее 120 для серийного устрой- ства
Окончание табл. 212
Сигнал Передача частоты 3825 Гц Длительность, мс Время распознавания, мс
Частота в обратном нап- равлении До передачи сигнала «Абонент свободен» или «Ответ»
«Абонент свободен» Прекращение частоты в обратном направлении Частота в прямом нап- равлении 120... 200 8... 45
«Вызов», «Сброс» Прерывание частоты в прямом направлении на время нцжатия ключа Посылка и пауза 40 ±5 8... 25
«Ответ» Прекращение частоты в обратном направлении Прекращение частоты в прямом направлении До «Отбоя вызывае- мого абонента» То же 8... 25 8... 25
«Отбой вы- зываемого абонента» Частота в обратном нап- равлении Частота в прямом нап- равлении 8... 25 ; Не менее 150
«Отбой вы- зывающего абонента» 'И «Разъедине- ние» после «Ответа» Частота в прямом нап- равлении Частота в обратном нап- равлении Прекращение частоты в прямом направлении Прекращение частоты в обратном направлении До приема частоты в обратном направлении То же
«Занято» Частота в прямом нап- равлении Прекращение частоты в обратном направлении 120... 200
«Разъедине- ние» до «Ответа» Прекращение частоты в прямом направлении Прекращение частоты в обратном направлении после освобождения при- боров входящей АТС 8... 25
«Разъедине- ние» прн занятости вызываемо- го абонента Прекращение частоты в прямом направлении Частота в обратном нап- равлении Прекращение частоты в обратном направлении после освобождения при- боров входящей АТС До освобождения при- боров 150... 220 Не более 50
«Блокиров- ка» Частота в обратном нап- равлении 1
Сигнальный код передачи линейных сигналов по СЛ и ЗСЛ
по двум выделенным сигнальным каналам
Сигнал Передача по каналам
«Занятие» Сигнал по второму каналу в прямом направлении Прекращение передачи сигнала по первому кана- лу в обратном направлении
«Номер вызываемого абонента» (декадный код *) Импульсные посылки по первому каналу в пря- мом направлении Передача сигнала по второму каналу в прямом направлении
«Ответ», «Запрос АОН» Сигнал по второму каналу в обратном направле- ния Передача сигнала по второму каналу в прямом направлении
«Снятие запроса АОН» Прекращение передачи сигнала по второму кана- лу в обратном направлении
Z Передача сигнала по второму каналу в прямом направлении
«Отбой вызывающего абонента» после «Ответа» Сигнал по первому каналу в прямом направлении Передача сигнала по второму каналу в прямом направлении Передача сигнала по второму каналу в обрат- ном направлении
«Отбой вызываемого абонента» после «Ответа» Сигнал по первому каналу в обратном направ- лении Передача сигнала по второму каналу в прямом направлении Передача сигнала по второму каналу в обрат- ном направлении
«Занято» Сигнал по первому и второму каналу в обрат- ном направлении Передача сигнала по второму каналу в прямом направлении
«Разъединение» после приема сигнала «Отбой вызывающего абонента» Сигнал по первому каналу в обратном направ- лении Прекращение передачи сигналов по первому в второму каналам в прямом направлении Прекращение передачи сигналов по первому и второму каналам в обратном направлении
«Разъединение» после приема сигнала «Занято» Прекращение передачи сигнала по второму кана- налу в прямом направлении Прекращение передачи сигналов по первому и второму каналам в обратном направлении
«Контроль исходного состоя- ния» Сигнал по первому каналу в обратном направ- лении
«Блокировка» Прекращение передачи сигнала по первому кана- лу в обратном направлении
1 На входящей станции — прием импульсов декадного кода длительностью 17(21)...120 мс,
время распознавания межсернйного интервала не более 400 мс.
Т а л и ц а 2. 4
Сигнальный код передачи линейных сигналов по СЛМ по двум выделенным сигнальным каналам
Сигнал Передача по каналам
«Занятие» Сигнал по второму каналу в прямом направлении Прекращение передачи сигнала по первому кана- лу в обратном направлении .
«Номер вызываемого абонента» {декадный код *) Импульсные посылки по первому каналу в при- мем направлении Передача сигнала по второму каналу в прямом направлении
«Абонент свободен», «Отбой вызываемого абонента» Сигнал по второму каналу в обратном направ- лении Сигнал по второму каналу в прямом направлении
«Вызов» Сигнал по первому каналу в прямом направлении Сигналы по второму каналу в прямом и обрат- ном направлении
«Ответ» Прекращение передачи сигнала по второму кана- лу в обратном направлении Передача сигнала по второму каналу в прямом, направлении
«Занято» Сигнал по первому и второму каналам в обрат- ном направлении Передача сигнала по второму каналу в прямом направлении
«Сброс» Сигнал по первому каналу в прямом направлении Передача сигналов по первому каналу в обрат- ном направлении и по второму в прямом и об- ратном направлении
«Разъединение» после «Ответа» Прекращение передачи сигнала по второму кана- лу в прямом направлении
«Разъединение» после приема сигналов «Абонент свободен» или «Занято» Прекращение передачи сигнала по второму кана- лу в прямом направлении Прекращение передачи .сигналов по первому и второму каналам в обратном направлении
«Контроль исходного состоя- иия> Сигнал по первому каналу в обратном направ- лении
«Блокировка» Прекращение передачи сигнала по первому кана- лу в обратном направлении
1 На входящей станции — прием импульсов декадного кода длительностью 17(21)...120 мс, время распознавания межсерийного интервала не более 400 мс.
Состав сигналов управления, передаваемых по СЛ
nJ Значение сигнала При связи между АТСК (АТСК-У). АТСК (АТСК-У) с другими координат- При связи между АТСДШ, АТСДШ с координатные
яыми, квазиэлектрон- ми, квази-
s £ ° а ними и электронны- ми АТС электронными и электрон-
ными АТС
Прямое направление
1 Номер вызываемого абонента (комбинации 1—10) + —
Номер вызываемого абонента (декадный код) — +
2 Подтверждение о получении из маркеров обратных сигналов 4, 5, 8—10 (комбина- ция 12) + —
3 . Запрос о повторении сигнала, переданного •из маркера (или регистра), если сигнал принят с искажением (комбинация 13) + —
Обратное направление
1
2
3
4
5
6
7
8
9
10
11
Передать -первую цифру или начать пере-
дачу цифровой информации с первого зна-
ка- (комбинация 1)
Передать -следующую цифру (комбинация 2)
Повторить ранее переданную цифру (ком-
бинация 3)
Окончание установления соединения (ком-
бинация 4)
Разъединение устанавливаемого соединения
(комбинация 5)
Запрос о повторении сигнала, переданного
из регистра, если в маркере сигнал принят
с искажением (комбинация 6)
Отсутствие свободных соединительных пу-
тей (комбинация 7)
Передать номер вызываемого абонента де-
кадным кодом, начиная с первой цифры без
нарушения устанавливаемого соединения
(комбинация 8)
Передать следующую и затем остальные
цифры номера вызываемого абонента де-
кадным кодом (комбинация 9)
Повторить ранее переданную и затем ос-
тальные цифры номера вызываемого або-
нента декадным кодом (комбинация 10)
Отсутствие приема частотной информации
(комбинация 15) 1
1 Сигнал используется при связи АТСК-У между собой и
иатными зарубежными, квазиэлектроииыми и электронными ATG.
+
+
+
+
+
+
+
+
+
+
+
при связи АТСК-У с коордк-
Таблица 2.16
Состав сигналов управления, передаваемых по ЗСЛ
Станция Знач.енне сигнала
исходящая входящая
Прямое направление
АТС всех типов A'RM-20, Категория н зоновый номер вызываемого абонен-
АМТСКЭ та (комбинации 1—10) и служебные знаки (ком- бинации 13, 14) из АОН Междугородный или зоновый номер вызываемого
абонента, междугородной службы, ведомственной сети н др. (декадный код) Обратное направление Запрос АОН (на частоте 500 Гц, в сочетании с
линейным сигналом «Ответ»)
АТС всех типов АМТС-2, Прямое направление
(с ПР) АМТС-3 Междугородный или зоновый номер вызываемого абонента или номер междугородной службы, ка- тегория и номер вызывающего абонента (комби-
нации 1—10) Обратное направление Запрос о передаче цифровой информации (на час- тотах 700 и 1100 Гц) Отсутствие соединительных путей (на частоте 700 Гц) Ожидание (на частоте 1100 Гц) Освобождение (на частоте 1100 Гц)
АТСКЭ АМТСКЭ Прямое направление
АТСЭ АМТСЭ Междугородный или зоновый иомер вызываемого абонента или номер междугородной службы, ве- домственных сетей и др. Категория н номер вызывающего абонента (ком- бинации 1—10)
Конец набора (комбинация 11) Обратное направление Запрос о передаче цифровой информацаи (ком- бинация 2) Номер принят правильно (комбинация 11) Номер принят неправильно (комбинация 6)
Таблица 2.17
Сигналы управления, передаваемые по СЛМ
Станция га
исходящая входящая S к ►2 s Дч Q Значение сигнала
ARM-20 АТСК-У 1 Прямое направление Номер вызываемого абонента (комбинации
АМТСКЭ АТСК 1—10)
АТСКЭ 2 Подтверждение о получении из маркеров
ARM-20, АТСЭ АТСДШ 3 1 2 3 4 5 6 7 8 9 10 11 обратных сигналов 4, 5, 8—10 (комбина- ция 12) Запрос о повторении сигнала, переданного из маркера (или регистра), если сигнал принят с искажением (комбинация 13) Обратное направление Передать первую цифру или начать пере- дачу цифровой информации с первого зна- ка (комбинация 1) Передать следующую цифру' (комбина- ция 2) Повторить ранее переданную цифру (ком- бинация 3) Окончание установления соединении (ком- бинация 4) Разъединение устанавливаемого соединения (комбинация 5) Запрос о повторении сигнала, переданного из регистра, если в маркере сигнал принят с искажением (комбинация 6) Отсутствие свободных соединительных пу- тей (комбинация 7) Передать номер вызываемого абонента де- кадным кодом, начиная с первой цифры без нарушения устанавливаемого соедине- ния (комбинация 8) Передать следующую н затем остальные цифры номера вызываемого абонента де- кадным кодом (комбинация 9) Повторить ранее переданную и затем ос- тальные цифры номера вызываемого або- нента декадным кодом (комбинация 10) Отсутствие приема частотной информации (комбинация 15) Прямое направление Номер вызываемого абонента (декадным
АМТСКЭ и АМТС-2, ЛИ АТС всех типов кодом) Обратное направление Нет сигналов
АМТС-3 Примечания; 1. Из АМТСЭ АТСК Э и АТСЭ дополнительно рекомендуется переда-
вать сигнал категории вызова после номера вызываемого абонента (вызов автоматический —
комбинация 14, вызов полуавтоматический — комбинация 15). 2. Сигнал «Отсутствие приема
частотной информации» (комбинация 15) при связи с АТСК не используется.
Таблица 2.18
Код «2 из 6»
Номер комбина- ции Комбина- ция ч астот Номер комбина- ции Комбина- ция частот
1 9 У,
‘2 № 10 /4/7
3 /1/г 11 Mil
4 fofi 12 flfll
5 /1/4 13 fjll
€ lift 14 fifll
7 15 fi fit
8 fih
Параметры сигналов многочастотного
способа приведены в табл. 2.19.
Батарейный способ предусматривает
передачу только импульсов набора но-
мера вызываемого абонента. Передача
осуществляется декадным кодом. Па-
раметры импульсов набора номера де-
кадным кодом на входе и выходе стан-
ций и узлов приведены в табл. 2.20.
Приборы, включаемые в АТС на пра-
щах телефонных аппаратов (комплекты
удаленных абонентов и др.), должны
обеспечивать на выходе импульсный
коэффициент К= 1,4... 1,7 при поступ-
лении на вход указанных приборов им-
пульсов- со скоростью 7,5... 12,5 имп.'с
и импульсным коэффициентом 1,3 .. .1,9.
Таблица 2.19
Параметры сигналов, передаваемых
многочастотным способом
Метол
Параметр «импульсный челнок» i 5 « sSc О ф 4 Ф * ь и я «импуль- сный па- кет»
Длитель- ность по- сылки, мс 40+5 40+3 40...60
Цлитель- 13ость пау- Jbl, мс Определяет- ся временем обработки без 40...60
Время рас- познавания посылок и пауз, мс информации на стороне приема пауз 20.„30
Параметры импульсов
Параметр На входе приборов станций и узлов
от шлейф- ных дат- чиков або- нентских установок по физическим СЛ
Скорость передачи, имп./с Межсерий- ный интер- 7,5...12,5 при К = = 1,3... 1,9 7 13
вал, мс Длитель- ность по- Не менее 40 0
сылки, мс Длитель- ность пау- 46...88 58... 105 28...49
ЗЫ-, мс Длитель- ность пос- ледней фор- мируемой посылки, мс Длитель- ность ин- тервала пе- ред началом передачи импульсов номера, мс 28...59 38...85
Для повышения помехозащищенности
приема импульсов набора номера де-
кадным кодом подключение разговорно-
го'тракта к соединительной линии дол-
жно происходить не ранее чем через
30 мс после окончания передачи по-
следней посылки.
Передача номерной информации на
участке абонентской линии осуществ-
ляется декадными импульсами или
двухгрупповым многочастотиым кодом.
Параметры сигналов многочастотного
кода (рекомендации МКК.ТТ Е.180,
Желтая книга):
каждый знак передается посылкой то-
ка двух сигнальных частот, выбирае-
мых из следующих групп, нижняи груп-
па 697, 770, 825, 941 Гц; верхняя груп-
па 1209, 1336, 1477, 1633 Гц; во всех
случаях передается одна частота из
нижней группы и одна частота из верх-
Таблица 2.20
набора номера, передаваемых декадным кодом
На выходе приборов станций и узлов
В период ввода в эксплуатацию | В течение всего срока эксплуатации
без коррекции импульсов с коррекцией импульсов от бата- рейных датчиков без коррек- ции с коррек- цией от бата- рейных датчиков
7-7,Б 12,5.,,13 / 61 ...83 32,,, 49 Б0„72 7...8,5 60+3 ' 58; 10.,. 13 43+3 Н4 725±50 50±3 400+100 34...78 33.,,69 8,5...11,5 63+6 43+6 58+8 650.. .800 50±5 400+100
Таблица 2.21
Параметры декадных импульсов
Параметр В период ввода В течение всего срока эксплуатации
Дисковый номеронаби- ратель Дисковый номеронаби- ратель Электрический датчик
Длительность размыкания и замыка- ния импульсной цепи (7-период), мс Длительность размыкания импульс- ной цепи (импульс), мс Длительность замыкания импульсной цепи (пауза), мс Импульсный коэффициент Пауза между окончанием последнего в серии размыкания импульсной це- пи и началом новой серии 90... НО 55...66 35...44 1,4...!,7 Не меиее де следования номеронабир 85...П7 49...75 30...50 1,35...1,8 ух периодов импульсов а теля 95... 105 60+3 40+2 1,36.„1,66 47+5%; 67±5%; 7,47±5%; 87+5%; ЮГ+5%
ней группы; стабильность передаваемых
частот в пределах ±),5%;
суммарный уровень нелинейных про-
дуктов прн передаче каждой из частот
должен быть не менее чем на 20 дБ
ниже уровня основной частоты;
длительность двухчастотной посылки
должна быть не менее 30 мс, а длитель-
ность паузы не менее 25 мс.
Параметры декадных импульсов при-
ведены в табл. 2.21.
2.2. Декадно-шаговые АТС
типов АТС-47, АТС-54,
АТС-54А и У АТС-49
Техническая характеристика. Декад-
но-шаговые АТС (АТСДШ) типов
АТС-47, АТС-54: АТС-54А (РС0.210.566
ТУ) строятся емкостью до 10 000 но-
меров, кратно 100 номерам, и исполь-
зуются на сетях с нумерацией различ-
ной значности.
В декадно-шаговых . АТС применено
непосредственное управление установ-
лением соединений, при котором серии
импульсов, посылаемые при наборе но-
мера, транслируются в электромагни-
ты искателей приборов ступеней иска-
ния.
Различают три вида ступеней иска-
ния: предварительного ПИ, группового
ГИ и линейного ЛИ. Число ступеней
группового искания определяется по-
строением городской телефонной сети,
ее емкостью и нумерацией.
Все типы станций предусматривают
единое структурное построение и общую
конструктивную базу с незначительны-
ми различиями. АТС-47 производилась
отечественной промышленностью с 1948
по 1964 гг. По аналогичным схемам
выпускались учрежденческие телефон-
ные станции УАТС-49. В 1954 г. была
закончена модернизация АТС-47 и но-
вый тип АТС получил наименование
АТС-54. Выпуск АТС-54 производился
с 1959 г., а в 1969 г. был произведен
переход на производство усовершенст-
вованного оборудования АТС-54А.
Оборудование АТС-54 разрабатыва-
лось с учетом опыта эксплуатации
АТС-47. Оно обладает рядом преиму-
ществ: расширен диапазон параметров
импульсной' цепи, усовершенствованы
цепи пробы, отбоя, предусмотрена ав-
томатическая проверочная аппаратура
(АПА), двойное предыскание на ступе-
ни ПИ заменено одинарным на иска-
телях с большей доступностью, при-
менены модернизированные декадно-ша-
говые искатели ДШИ-М, имеющие по-
вышенный срок службы, в схемах груп-
пового и линейного искателей преду-
смотрен учет числа занятий приборов
и состоявшихся разговоров, а также
учет потерь раздельно по декадам.
В оборудовании АТС-54А учтены
требования к организации автоматиче-
ской междугородной телефонной связи.
АТС-54А имеет дополнительные преи-
мущества: усовершенствованы схемы
1ГИ и ГИТ (ГИ, на входы которых
включаются таксофоны). Эти приборы
приспособлены для совместной работы
с аппаратурой определения номера и
категории телефона вызывающего або-
нента АОН; усовершенствованы схемы
ЛИМ, учитывающие специфику входя-
щей автоматической междугородной
связи.
В районные АТСДШ типов АТС-47,
АТС-54 и АТС-54А включаются как ин-
дивидуальные абонентские линии, так
и линии других назначений. Спаренные
телефонные аппараты подключаются к
станции через диодно-триодную при-
ставку ПДТ к общей абонентской ли-
нии, которая включается в стойку спа-
ренных телефонных аппаратов КСА-54
или станционное устройство типа
СУС-54. Последние дают возможность
спаренным абонентам пользоваться ав-
томатической междугородной связью.
Линии от удаленных абонентов вклю-
чаются в станции через комплекты уда-
ленных абонентов КУА.
Таксофоны и исходящие соедини-
тельные линии от учрежденческих те-
лефонных станций ручного обслужива-
ния УТС, а также от УПАТС неболь-
шой емкости включаются в выделенные
сотенные группы ПИ, которые в АТС-47
обслуживаются приборами ГИУ, а на
АТС-54 и АТС-45А — приборами ГИТ.
В каждую выделенную абонентскую
группу включается не более 5 соедини-
тельных линий. Приборы ГИУ и ГИТ
обеспечивают переполюсовку проводов
а и b линии при приеме сигнала «От-
вет». Соединительные линии от УПАТС
большой емкости включаются непосред-
ственно в приборы I/II ГИ. В этом
случае абонент УПАТС набирает номер
вызываемого абонента без получения
второго сигнала «Ответ станции».
Соединительные линии к учрежденче-
ско-производственным телефонным
станциям ручного обслуживания неболь-
шой емкости включаются в поле ЛИ.
Входящая связь к абонентам УПАТС
может осуществляться автоматически,
если УПАТС представляет собой вы-
нос части оборудования РАТС. В этом
случае всем абонентам УПАТС при-
сваиваются номера РАТС. Учрежденче-
ско-производственные АТС, не входя-
щие в состав номерной емкости РАТС,
включаются в АТСДШ в линейные ис-
катели ЛИК и ЛИКб коммутаторного
узла. Искатели ЛИКб, в отличне ог
ЛИ, имеют свободное вращательное
движение. При этом входящие соеди-
нительные линии на УПАТС включают-
ся в передаточные столы.
Для организации связи к заказной
службе МТС и спецслужбам использу-
ются специальные группы приборов
1ЛИСпеп для служб с двухзначными
номерами и ПЛИспец для служб с
трехзначными номерами. Приборы
1ЛИспед включаются, как правило, в
десятую декаду 1ГИ, что обусловли-
вает в качестве первой цифры — 0. При-
боры ПЛИСпец включаются в поле
1ЛИСпец, и число специальных служб
с трехзначными номерами может быть
до десяти с нумерацией от ООО до
009. Приборы 1ЛИСпец И ПЛИспец ОТ-
личаются от ЛИ тем, что производят
свободное искание по декаде, непре-
рывную посылку вызова и обеспечи-
вают сквозную трансляцию импульсов
набора.
Организация входящей междугород-
ной связи осуществляется через прибо-
ры междугородного тракта: 1ГИМ,
ПДУГИМ и ЛИМ. Приборы 1ГИМ раз-
мещаются на междугородной станции и
являются общими для всех АТСДШ
ГТС. Приборы ПГИМ устанавливаются
либо на УВСМ, либо непосредственно
на РАТС, приборы III—1УГИМ — на
РАТС или на их выносах-подстанциях,
а приборы ЛИМ — на стативах абонент-
ских ЛИ и имеют с ними общее поле
абонентской сотенной группы.
Исходящая автоматическая междуго-
родная связь осуществляется по индек-
су выхода на АМТС с последующей
трансляцией в 1ГИ импульсов набора
номера вызываемого абонента и с ав-
томатическим определением номера и
категории вызывающего абонента н пе-
редачей этой информации на АМТС.
При связи с АМТС-2 и АМТС-3 пре-
дусматривается установка на станциях
промежуточных регистров ПР. Станции
обеспечивают связь с АМТС как с ис-
пользованием аппаратуры АОН, так и
с набором собственного номера вызы-
вающим абонентом.
Соединительные линии к другим АТС
и узлам ГТС включаются в поле 1ГИ.
Число соединительных линий (физиче-
ских цепей и каналов систем передачи),
включаемых в ступени ГИ, определяет-
ся при проектировании станций в зави-
симости от абонентской нагрузки. До-
ступность ГИ на каждой ступени иска-
ния равна 10.
Станции предусматривают работу на
ГТС по различным типам соединитель-
ных линий с помощью следующих комп-
лектов реле соединительных линий
РСЛ:
двухпроводные линии ....................
трехпроводные линии ....................
двухпроводные линии для связи с подстан-
циями:
пск-мкс-юо...........................
ИСК-1000 ..........................
каналы систем передачи с частотным разде-
лением каналов .........................
каналы цифровых систем передачи
заказно-соедииительиые линии
РСЛКисх, РСЛК„х, РСЛКИцсх,
РСЛКИвх, РСЛПИ, РСЛПВ
РСЛ-ЗШ
РСЛисх* гор, РСЛМГор
РСЛШИ, РСЛШВ
РСЛИУ, РСЛВУ, ВРСЛ-УМ,
РСЛУ-ИД, РСЛУ-ВКД,
РСЛУ-ИМД, РСЛУ-ВМКД
СИ, св
ИКЗСЛ Г2/2, ИКЗСЛ Г2/4
Информационные акустические и ли-
нейные сигналы, используемые в
АТСДШ, приведены в § 2.1.
В станциях используется декадный
код передачи сигналов управления (но-
мера вызываемого абонента), по СЛ,
ЗСЛ и СЛМ.
Дополнительные виды услуг не пре-
дусматриваются.
В станциях АТСДШ применяются ре-
лейные смешивающие искатели РСИ-3
и РСИ-6 для увеличения доступности
между приборами и сокращении чис-
ла линий.
Искатель РСИ-3 обеспечивает общую
доступность пучка в 20... 25 линий,
а РСИ-6 — 30 ... 35 линий.
Учрежденческие автоматические те-
лефонные станции типа УАТС-49 пред-
назначены для организации внутрен-
ней связи отдельных учреждений или
предприятий с возможностью связи с
городскими телефонными станциями.
Емкость станций 100 ... 900 номеров с
возможностью поставки оборудования
до 2000 номеров.
Схемы приборов УАТС-49 и парамет-
ры их работы такие же, как в АТС-47
В УАТС-49 предусматривается исходя-
щая связь по двухпроводным, а вхо-
дящая — по двух- и трехпроводным
физическим цепям. Входящая связь мо-
жет быть как автоматической, так и
полуавтоматической с включением в
передаточный стол.
При междугородной исходящей те-
лефонной связи используются те же
приборы, что и при городской теле-
фонной связи, при входящей автомати-
ческой связи — приборы междугородно-
го тракта, а при полуавтоматической —
передаточный стол.
Структурная схема. Структурная схе-
ма АТС-54А емкостью" 10 000 номеров
для районированной ГТС с семизначной
нумерацией изображена на рис. 2.8.
Для районированных ГТС принято сле-
дующее использование декад 1ГИ:
1—7 и 9-я декады для подключения
выходов к соединительным линиям,
идущим на УИС, УВС, РАТС, а также
ко входам ПГИ собственной АТС для
установления внутристаиционных сое-
динений (эти номера декад одновре-
менно являются первыми цифрами або-
нентских номеров), 8-я декада служит
для подключения выходов к автомати-
ческим междугородным, станциям, 0-я
декада — для подключения выходов к
спецслужбам.
Внутристанционные соединения уста-
навливаются через ПИ — ступени
1ГИ....1ПГИ —ЛИ.
Исходящие соединения проходят че-
рез ПИ — 1ГИ — РСЛИ, а входящие —
через РСЛВ — ПГИ —ШГИ —ЛИ.
Приборы ступени первого группового
искания осуществляют: посылку або-
ненту «Ответ станции»; подъемное под
управлением импульсов набора номера
и свободное вращательное движения
щеток искателя; занятие свободного
выхода к следующей ступени искания
и его блокировку от занятия другими
искателями; проключение разговорных
проводов а и Ь, прием серий импуль-
сов набора номера и трансляции их
по проводам а и Ь в приборы следую-
щих ступеней искания; питание микро-
фона вызывающего абонента; абонент-
скую сигнализацию при задержке на-
бора первой цифры номера или отсут-
ствии отбоя вызывающего абонента
после приема сигнала «Ответ»; удер-
жание разговорного тракта при отсут-
ствии сигнала «Отбой вызываемого або-
нента»; возвращение искателя в ис-
ходное положение при приеме сигнала
«Отбой вызывающего абонента» до от-
вета или после отбоя вызывающего або-
нента; остановку искателя на 11-м ша-
2 S
ffa f 3 9
к другим
К другим сотенным группам .
тысячным группам
о
'о
ШГИ
о
ШМ
Таксофоны ПИ 1ГИТ
СЛ от УТС ty у-^
1/пги
С Л от УПАТС... у^
К УИС, УВС
РАТС
/г спец, службам
к АМТС
ПГИ
ШГИ
шгик,
тгим
От УВС '
РАТС
От АМТС
о
Sty
К УПАТС
Рис. 2.8. Структурная схема АТС-54А емкостью 10 000 номерои
ге вращения при отсутствии свободных
выходов н посылку вызывающему або-
ненту акустического сигнала «Занято».
Приборы ГИТ (АТС-54 и АТС-54А)
и 1ГИУ (АТС-47) кроме вышеуказан-
ных функций приборов 1ГИ производят
переполюсовку проводов при приеме
сигнала «Ответ вызываемого абонента».
На ступенях второго и третьего груп-
пового исканий применяются приборы
II—IV ГИ, имеющие одинаковые схе-
мы. Приборы II—IV ГИ осуществляют:
подъемное под управлением импульсов
набора номера и свободное вращатель-
ное движения щеток искателя; занятие
свободного выхода к последующей
ступени искания и его блокировку от
занятия другими искателями, проклю-
чение проводов а и 5; остановку иска-
теля на 11-м шаге вращения при от-
сутствии свободных выходов и посылку
вызывающему абоненту акустического
сигнала «Занято».
Приборы I/II ГИ по схеме и кон-
струкции не отличаются от приборов
II—IV ГИ, но имеют коммутационное
поле, аналогичное полю 1ГИ.
К выходам приборов последней сту-
пени группового искания ШГИ, ШГИК
подключаются входы приборов линей-
ного искания ЛИ, ЛИКб, а к выхо-
дам последних — входы ПИ, исходящие
СЛ к учрежденческо-производственным
телефонным станциям и линии таксо-
фонов.
Приборы ступени линейного искания
выполняют: подъемное и вращательное
движения щеток искателя под управ-
лением последних двух серий импуль-
сов набора номера; пробу состояния
линии вызываемого абонента; блоки-
ровку ее от занятия другими искателя-
ми; проключение проводов а и Ь; по-
сылку абонентам акустических сигна-
лов «Посылка вызова» и «Контроль по-
сылки вызова»; прием и передачу сиг-
налов «Ответ» и «Отбой вызываемого
абонента»; питание микрофона вызы-
ваемого абонента; посылку вызываю-
щему абоненту акустического сигнала
«Занято» в случае занятой абонент-
ской линии или отбое вызываемого або-
нента; посылку вызываемому абоненту
акустического сигнала «Занято» при
системе одностороннего отбоя; включе-
ние абонентской сигнализации при от-
сутствии отбоя вызываемого абонента;
возвращение искателя в исходное по-
ложение.
Исходящие междугородные соедине-
ния проходят через ПИ—1ГИ—ИКЗСЛ.
tixo ящие межОугоро ные соедиие-
ния устанавливаются через приборы:
междугородного тракта II ГИМ—
III ГИМ —ЛИМ. Приборы II ГИМ и
III ГИМ по схеме и конструкции не
отличаются от приборов II—IV ГИ, а
ЛИМ, кроме функций, осуществляемых
ЛИ, обеспечивает при полуавтоматиче-
ской междугородной связи подключе-
ние к линии абонента, занятого мест-
ным соединением.
Контрольно-испытательная аппара-
тура. Для выявления повреждений и
проверки исправности линии и прибо-
ров оборудования АТС применяется
ручная и автоматическая аппаратура.
К ручной аппаратуре относятся испы-
тательные приборы № 11, № 12, Ns 21,
№31, № 32, к автоматической —
АПА-54 и АПА-Л.
Конструктивное исполнение. Комму-
тационные механизмы и реле АТСДШ
монтируются на платах, размещаемых
на стативах. Платы с АК и ПИ кре-
пятся к стативу и жестко связываются
общим монтажом. Другие механизмы,
и приборы АТС монтируются на съем-
ных платах. Конструкция съемных при-
боров и стативов у всех типов АТС
одинакова. В АТС-54, АТС-54А конст-
рукция приборов и статнвов 1ГИ—ГИТ
и ЛИ—ЛИМ унифицирована, на всех
стативах, кроме ПИ, установлены ша-
говый искатель и реле для подключе-
ния аппаратуры АПА.
Высота стативов всех типов АТС со-
ставляет 2365 мм, а ширина стативов,
мм, следующая:
ШИ 1ГИ 11/1УГИ ли
АТС-47 560 410 325 490
АТС-54, АТС-54А 700 520 420 520
Глубина стативов АТС-54 и АТС-54А,
определяющая расстояние между ряда-
ми автоматного зала, не превышает
или меньше глубины стативов АТС-47
и составляет 205—325 мм.
Каждый статив представляет собой
конструктивно законченное изделие и
является или самостоятельной едини-
цей оборудования АТС (например, ста-
тив ПИ), или базой для установки
съемных приборов (стативы ГИ, ЛИ,
РСЛ и т. д.). Стативы устанавливают-
ся и крепятся на стальных каркасах,
образуя ряды. Каркасы устанавливают-
ся на опорные тумбы высотой 200 мм.
Рядовый каркас имеет длину в соот-
ветствии с числом и типами устанав-
ливаемых на каркасе стативов. Каркас
по всей длине образуется из верхней
и иижней полос углового железа, со-
единенных вертикальными стойками из
угловой стали. Выше каркаса поме-
щают рядовые и магистральные жело-
ба (кабель-росты) для прокладки стан-
пионного кабеля. Высота желобов, в
зависимости от числа кабелей и спо-
соба крепления, 300 ... 400 мм. Общая
высота оборудования вместе с желоба-
ми и кабелем достигает 3 м, высота
помещения автоматного зала должна
быть не менее 3,2 ... 3,4 м.
2.3. Координатные АТС
типов АТСК, АТСК-У
Техническая характеристика. Обору-
дование АТСК и АТСК-У (РС1.221.407
ТУ) позволяет строить городские АТС
емкостью до 20... 30 тысяч номеров
кратной 1000 номерам, а также с або-
нентскими группами менее 1000 номе-
ров.
Станции рассчитаны на работу на
городской телефонной' сети с закрытой
5-, 6- или 7-значной нумерацией, а так-
же со смешанной 5-, 6-, 7-значной ну-
мерацией.
В станциях применен обходный прин-
цип установления соединений по сту-
пеням искания и косвенное управление
процессом их установления. Это обес-
печивается с помощью управляющих
устройств — регистров и маркеров.
В АТСК применены регистры и марке-
ры релейного типа. В АТСК-У марке-
ры, кроме электронного маркера сту-
пени абонентского искания РИА, так-
же являются устройствами релейного
типа, а регистровое оборудование — ре-
лейного и электронного типов.
Спаренные телефонные аппараты под-
ключаются через диодно-триодную при-
ставку ПДТ-1 к общей абонентской
линии, которая на станции соединяет-
ся с комплектом спаренных аппаратов
КСА. Спаренным телефонным аппара-
там, объединяемым в 1000 абонентские
группы, присваиваются номера, отли-
чающиеся цифрой сотен, а объединяе-
мым в 2000 абонентские группы — циф-
рой тысяч.
При применении для повышения ис-
пользования абонентских линий систем
передачи АВУ и Д-АВУ каналы пере-
дачи на станции включаются в два
абонентских комплекта АК.
Таксофоны с интенсивностью нагруз-
ки менее 0,4 Эрл включаются в выде-
ленные АК, жестко связанные с комп-
лектами реле таксофонов РТ. Послед-
ние осуществляют переполюсовку про-
водов а и b при ответе вызываемого
абонента для электрического кассиро-
вания монеты. Таксофоны с более вы-
сокой нагрузкой включаются в ступень
группового искания через исходящие
шнуровые комплекты таксофонов
ИШКТ.
Линии от удаленных абонентских ап-
паратов включаются в станции через
комплекты удаленных абонентов КУА,
а линии от УПТС небольшой емко-
сти— через комплекты АК.
Таксофонам и линиям от УПТС,
включаемым в АК, присваиваются вы-
деленные номера. В АТСК в каждой
100-линейной абонентской группе вы-
деляется 10 линий, образующих от од-
ного до трех направлений серийных
номеров к УПТС, и девять линий для
включения таксофонов.
В АТСК-У выделяется девять линий
для включения серийных номеров к
УПТС или таксофонов, т. е. в каждую
100-линейную абонентскую группу
АТСК-У может включаться только
один тип линий. Цифры десятков и
единиц выделенных номеров для вклю-
чения линий к УПТС н таксофонов
приведены в табл. 2.22.
Соединительные и заказно-соедини-
тельные линии включаются в ступени
группового искания. Число соедини-
тельных линий и каналов, включаемых
в АТС, не ограничено и определяется
при проектировании. Число направле-
ний на каждой ступени группового ис-
кания до 20, доступность в направле-
нии—20, 40, 60.
Для согласования различных типон
соединительных линий и каналов систем
передачи со станционными приборами
Таблица 2.22
Цифры десятков и единиц
выделенных номеров
Тип АТС Тип линий Нумерация
АТСК Серийные ли- нии к УПТС Таксофоны 01,10,29,38, 47,56,65,74, 83,92 00,11,22,33, 44,55,66,77, 88
АТСК-У Серийные ли- нии к УПТС или таксофоны 01,10 38,47, 56,65,74,83, 92
используются комплекты реле соедини- комплекты ПКВ, ПКИ и согласующие
тельных линий РСЛ, подключающие комплекты СИ, СВ:
двухпроводные линии ............................
двухпроводные линии с подстанциями ПСК-1000
(ПСК-ЮООК)...................................
трехпроводные линии............................
четырехпроводные внутристанционные линии и линии
с узлами, расположенными в одном здании (толь-
ко для АТСК-У) ............................
двухпроводные линии для связи с сельскими АТС
двухпроводные линии к УПТС с ручным обслужи-
ванием входящей связи...........................
каналы систем передачи с частотным разделением
каналов (КАМА)..................................
каналы цифровых систем передачи (ИКМ)
Заказно-соединительные линии к МТС и АМТС
Подключающие комплекты..........................
РСЛИ-2,
РСЛ ПИ,
РСЛШИ,
РСЛИ-3,
РСЛВ-2,
РСЛПВ
РСЛШВ
РСЛВ-3
РСЛВ-4
РСЛИ-Г
УРСЛ, УРСЛМ
РСКУ-ИК, РСЛУ-ИД,
РСЛУ-ВКД, РСЛУ-ИМК,
РСЛУ-ИМД, РСЛУ-ВМКД
СИ, св
икзсл
ПКИ-2, пки-з, пкв
Станции АТСК и АТСК-У обеспечи-
вают связь с действующими на ГТС
декадно-шаговыми АТС и другими АТС
и АМТС с прямым управлением без
установки на них промежуточного обо-
рудования. Исходящая связь к этим
станциям, подстанциям, УПАТС, узлам
ГТС осуществляется под управлением
абонентских или абонентских и исхо-
дящих регистров, а входящая связь
от них —- под управлением входящих
регистров, устанавливаемых на коор-
УАТС
1ГИ
А
2-----\рСЛИ-2 [•
УВСШ
УВСК
ПСУ-1000
Лан. МА
{ ИШК |
hilliKT [
РСЛИ-3
ИКЗСЛ
АРБ
| пр |~|7w]
РИА
]рсли-з)-
УИСК
Узел спец,
линий
АМТС
УВСК
-О- ВШКМ
ШГИ
ВРД I
\рСЛВ~2 [
УВСШ
шгим ГРПА Н кп I
. гик
А
КП |
УГС
\УРСЛМ
УВСМ
"пскиооо
ПСК-1000
Рис. 2.9. Структурная схема районной АТСК
лииатиых УВС или АТСК и АТСК-У.
Для обеспечения работы станций на
ГТС с нумерацией различной значно-
<сти в составе регистрового оборудова-
ния предусмотрены регистры соответ-
ствующей значносги.
Выход от станций к заказной служ-
бе МТС и спецслужбам ГТС произво-
дится по сокращенной 2-, 3-значной
нумерации под управлением абонент-
ских регистров.
Исходящая автоматическая междуго-
родная связь в АТСК и АТСК-У осу-
ществляется по индексу выхода иа
АМТС с последующей трансляцией в
исходящем шнуровом комплекте ИШК
номера вызываемого абонента в ПР
при выходе на АМТС-2, АМТС-3 или
непосредственно в приборы АМТС.
Станции рассчитаны на обслужива-
ние абонентов со средней удельной те-
лефонной нагрузкой 0,15 Эрл. Для
обеспечения обслуживания абонентов с
большей удельной нагрузкой в составе
оборудования станций имеются або-
нентские блоки с повышенной пропуск-
ной способностью до 0,2 Эрл.
Станции АТСК, АТСК-У обеспечи-
вают передачу сигналов информацион-
ных, линейных и управления (см.
§ 2.1).
Таксофоны и соединительные линии
от учрежденческих телефонных стан-
ций, включаемые в А К АТСК-У с но-
мерами последних двух цифр 01, 10,
38, 47, 56, 65, 74, 83, 92, могут быть
ограничены по входящей связи. Для
этого на плате РТ маркера АВ АТСК-У
устанавливаются соответствующие пе-
ремычки. В АТСК ограничение по вхо-
дящей связи производится в АК.
Структурные схемы. Координатные
АТС типов АТСК, АТСК-У, изображен-
ные соответственно на рис. 2.9 и 2.10,
содержат ступени абонентского иска-
ния (АИ), группового искания (ГИ)
и регистрового искания (РИ, РИА и
РИВ).
Ступень АИ совмещает в себе функ-
ции предварительного искания и ли-
УАТС '.
------
ПСУ-WOO
------
Дин. МА
—-----
j Р~{ак
[аон
----------I |~
jpc/zafi[—p7W7~|-
. АИ
А ,
*-\рслпи\
-fylUKT [
—| ИШК\
. РИА
А
--------W-
ТИакц п
А ! । В к экстр, спецлин.
I К спр. инф. спец сии.
К деиептр.спецм^.
К резерве спец пин.
УВСШ
УВСК
УИСк
АИ
с- Д ВШК ШГИ^
| пр |-рз/да~|
МТС
вшкм
РСЛ пв\
УВСК
, УВСШ
Рис. 2.10. Структурная схема районной АТСК-У
Рис. 2.11. Структурная схема 1000-ли-
нейной абонентской группы ступени АИ
АТСК, АТСК-У
иейного искания. Предварительное ис-
кание осуществляется через два звена
А и В, линейное искание — через че-
тыре звена А, В, С и D. Ступень АИ
подразделяется на 1000-линейиые або-
нентские группы (рис. 2.11), которые
содержат двухзвенные типовые комму-
тационные блоки АВ и CD. Блоки АВ
и CD управляются индивидуальными
маркерами — МАВ и MCD. Исходящее
соединение устанавливается через бло-
ки АВ под управлением МАВ, входя-
щее — через блоки CD и АВ совмест-
но с маркерами MCD и МАВ. В поле
МКС звена А блока АВ включаются
абонентские комплекты АК индивиду-
альных абонентских линий, абонентские
комплекты КСА линий спаренных те-
лефонных абонентов, АК линий уда-
ленных абонентов, АК соединительных
линий от УПТС небольшой емкости.
Выходы блоков АВ, образующие ис-
ходящие линии, объединяются на прои-
щите в общий неполнодоступиый пучок
к исходящим шнуровым комплектам
ИШК 1000-линейной абонентской груп-
пы. В вертикальные блоки МКС звена
D включаются входящие шнуровые
комплекты местной ВШК и междуго-
родной ВШКМ связи.
Основные параметры блоков АВ и
CD приведены в табл. 2.23.
Блок АВП (блок АВ повышенной про-
пускной способности) используется при
удельной абонентской нагрузке у>
>0,15 Эрл. Блок АВ АТСК-У исполь-
зуется при включении КСА.
В зависимости от типа включаемых
абонентских линий ступень АИ может
иметь различную комплектацию стати-
вов. Варианты комплектации 1000-ли-
нейной абонентской группы ступени АИ
приведены в табл. 2.24.
Ступени группового искания ГИ
строятся из типовых блоков, управляе-
мых индивидуальными маркерами. На
ступени ГИ используются схемы двух-
звенного включения.
На районных АТСК, АТСК-У при-
меняются следующие ступени ГИ: ис-
ходящая ступень группового искания
1ГИ; входящая ступень группового ис-
кания 1ПГИ; входящая ступень груп-
пового искания для междугородных со-
единений IIIГИМ; ступень группового
искания коммутаторного узла ГИК.
Кроме того, на АТСК-У предусматри-
вается ступень группового искания уз-
ла спецслужб ГИспец. Во входы бло-
ков 1ГИ включаются ИШК, ИШКТ,
входящие шлейфные комплекты реле
соединительных линий от подстанций
РСЛШВ, входящие соединительные ли-
нии от УПАТС. В выходы блоков сту-
пени 1ГИ включаются внутристанцион-
ные линии к блокам ступени 1ПГИ,
исходящие комплекты реле соедини-
тельных линий РСЛИ для связи с дру-
Таблица 2.23
Основные параметры блоков АВ и CD
Наименование блоков Входы пл Вы- ходы Число МКС Тип МКС Провод- ность мкс
А(С) B(D) А(С) | B(D)
АИ-АВ АТСК 100 60 40 3 2 20X10X6 6
АВП АТСК и АТСК-У 100 70 50 3,5 2,5 20X10X6 6
CD АТСК и АТСК-У 30 40 200 2 3 20X10X6)10X20X6 4
АК-АВ АТСК-У 100 60 40 3 2 20X10X6 6
АВ АТСК-У 100 60 40 3 2 20x10x6 6
Таблица 2.24
Варианты комплектации (число стативов) 1000-линейной абонентской группы
ступени А И
Тип абонентских линий АТСК АТСК-У
АИ-АВ АВП Q О КСА А К-АВ АВП CQ Q и КСА АК-500
Индивидуальные або- нентские линии 10 3—4 5 10 3—4
Индивидуальные або- нентские линии при удельной абонентской нагрузке //>0,15 Эрл 10 6 5 10 6 2
Линии спаренных теле- фонных аппаратов 5 — 3—4 — 5 — —. 5 3—4 5 —.
2000-линейная группа спаренных телефонных аппаратов 10 — 4 — 10 — —. 10 4 10 —.
гими АТС, узлами (УВСШ, УВСК,
УИСК, УСС), а также комплекты реле
заказно-соедииительиых линий ИКЗСЛ
с промежуточными регистрами ПР и
устройствами передачи информации
УЗПИ для связи с АМТС-2 и АМТС-3
без ПР и УЗПЙ для связи с АМТС
типа ARM-20 и АМТСКЭ.
Во входы блоков ступени ШГИ
включаются внутристанционные линии
от блоков ступени 1ГИ, входящие комп-
лекты реле соединительных лиинй
РСЛВ от других АТСК и узлов УВСШ.
УВСК- В выходы блоков ступени ШГИ
включаются ВШК для внутристанцион-
ной связи, шлейфные исходящие комп-
лекты реле соединительных линий
РСЛШИ к подстанциям, исходящие со-
единительные линии к блокам ступени
ГИ коммутаторных установок ГИК. Во
входы блоков ступени ШГИМ включа-
ются входящие соединительные линии
от УВСМ или АМТС, в выходы бло-
ков ступени ШГИ — комплекты ВШКМ,
комплекты РСЛИ к подстанциям. Во
входы блоков ступени ГИК включают-
ся линии от выходов блоков ступени
ШГИ и ШГИМ, а в выходы ГИК —
комплекты реле соединительных линий
местного УРСЛ и междугородного
УРСЛМ тракта для связи с УПТС и
УПАТС.
В АТСК-У включение виутристанци-
онных линий между блоками ступеней
1ГИ —ШГИ, ШГИ —ГИК, ШГИМ —
ГИК и 1ГИ—ГИспец производится с
помощью четырехпроводных комплектов
РСЛВ-4.
Основные параметры блоков ступе-
ней ГИ приведены в табл. 2.25.
Блок ГИК позволяет иметь два пуч-
ка входов и два пучка исходящих ли-
ний в каждом из 10 направлений, а
также образовывать малые пучки в
две-три линии.
Блоки ГИспец позволяют образовы-
вать направления к децентрализован-
ным спецслужбам и обрабатывать на-
грузку с малой средней длительностью
занятия.
Блок ГИ сельско-пригородных узлов
ГИ—СПУ обеспечивает возможность
иметь два пучка входов и два пучка
исходящих линий с доступностью 10 и
образовывать малые пучки в пять ли-
ний.
Структурная схема ступени ГИ с
использованием блоков ГИ-3 представ-
лена на рис. 2.12. Выходы блоков сту-
пени группового искания объединяют-
ся на проищите и образуют в каждом
направлении неполнодоступный пучок
линий. Ступени ГИ, использующие дру-
гие типы блоков, имеют аналогичную
структуру.
На узлах УИС, УВС и УВСМ круп-
ных ГТС предусматриваются соответст-
венно ступени группового искания ДГИ
и ПГИ (ПГИМ). На этих ступенях ис-
кания применяются те же блоки ГИ,
что и на районных АТС.
Таблица 2.25
Основные параметры блоков ступеней ГИ
Тип АТС и блоков ГИ Число стативов Входы С Выходы Число на- гтп оп ттоиыЙ 1 Доступ- ность Провод- ность Число МКС Тип МКС
А В А В
АТСК, АТСК-У ги-з 2 80 120 400 20 20, 40, 60 3 6 4 20X20X3
ГИ-6 2 60 80 400 20 20, 40, 60 6 8 6 10X20X6
гик 1 40 40 200 20 10, 20 3 2 2 20X20X3
АТСК-У ГИ-СПУ 1 20 40 200 20 5, 10. 20 6 2 2 10X20X6120X10X6
ГИспец 1 20 20 200 20 10, 20 3 1 1 20X20X3
Ступень регистрового искания або-
нентских регистров АТСК использует
одиозвенные блоки РИ (рис. 2.13).
Каждый блок РИ разделяетси на два
полублока, в которые включается по
20 комплектов ИШК, ИШКТ, ПКП и
по пять регистров АРБ. Шнуровые
комплекты и регистры распределяются
равномерно между различными блока-
ми РИ. Регистры подключаются к шну-
ровым комплектам по схеме с обрат-
Рис. 2.12. Структурная схема ступени
ГИ АТСК, АТСК-У
кой блокировкой, т. е. шнуровой комп-
лект считается свободным, и может
быть занят при условии наличия в груп-
пе свободного регистра. Тем самым на
станции образуется неполнодоступный
пучок регистров с доступностью
Л=5.
Ступень регистрового искания або-
нентских регистров АТСК-У (рис. 2.14)
использует двухзвенные блоки РИА,
управляемые индивидуальными марке-
рами. Два блока РИА объединяются
по выходам, образуя сдвоенный блок,
в который включаются 240 ИШК,
ИШКТ, ПКП и до 40 регистров АРБ.
Если общее число регистров ие крат-
но 240, то последний блок РИА может
быть использован индивидуально. Для
этого его выходы попарно запаралле-
ливаются. В такой блок включается
120 ИШК, ИШКТ, ПКП и до 20 ре-
гистров АРБ. На ступени РИА в
сдвоенные и индивидуальные блоки ре-
Рис. 2.13. Структурная схема ступени Рис. 2.14. Структурная схема ступени
РИ АТСК РИА АТСК-У
Рис. 2.15. Структурная схема ступени
РИВ АТСК-У
гистры включаются отдельными пуч-
ками.
Регистры ВРД, ВРДБ АТСКУ ис-
пользуют двухзвенные блоки РИВ
(рис. 2.15). Блок РИВ содержит
48 входов, в которые включаются
ПКВ, и 20 выходов для включения
регистров. Выходы блоков РИВ объ-
единяются на промщите и образуют
общий на станции неполнодоступный
пучок линий к регистрам ВРД, ВРДБ
с доступностью D=20. Блоки РИВ уп-
равляются электронными маркерами.
Основные параметры блоков сту-
пеней регистрового искания АТСК,
АТСК-У приведены в табл. 2.26.
Пропускная способность, Эрл, реги-
стров АТСК и АТСК-У:
абонентские входящие
регистры регистры
АТСК 0,6 0,2 0,3
АТСК-У 0,72...0,8 0,5."0,6
Таблица 2.26
Основные параметры блоков РИ
В состав регистрового оборудования
входят абонентские и входящие реги-
стры, многочастотные генераторы и ко-
довые приемопередатчики.
Абонентские регистры АРБ принима-
ют шлейфные декадные импульсы от
.абонентского номеронабирателя и обес-
печивают передачу сигналов управле-
ния многочастотным способом методом
«импульсный челнок» при виутристан-
ционном соединении и при связи с од-
нотипными АТС и батарейным спосо-
бом декадным кодом при связи с АТС
с прямым управлением (АТСДШ и др.).
Входящие регистры принимают бата-
рейные импульсы декадного кода из
приборов АТСДШ и АМТС с декад-
ним способом передачи. По способу
передачи сигналов управления входя-
щие регистры разделяются иа два ти-
па: с возможностью передачи только
многочастотным способом (ВРД) и с
возможностью передачи многочастот-
вым способом и декадным кодом
(ВРДБ).
Типы регистров, используемых на
АТСК и АТСК-У, и их значность ука-
заны в табл. 2.27.
Регистр ВРДБ4.5 в АТСК-У выпол-
няет функции ВРС-5.
Многочастотный генератор предна-
значен для передачи сигналов управ-
ления многочастотным способом и со-
держит две группы одиочастотных ге-
нераторов с частотами 700, 900, 1100,
1300, 1500, 1700 Гц, устройство конт-
роля .уровня выходных напряжений од-
ночастотных генераторов, устройство
автоматического переключения.
Кодовые приемопередатчики КПП
обеспечивают прием и передачу сигна-
лов управления многочастотным спосо-
бом и содержат кодовые приемники КП
и релейные приемопередатчики РПА.
Кодовый приемник преобразует по-
ступающие на его вход кодовые час-
тотно-импульсные посылки в импульсы
постоянного тока, управляющие рабо-
той приемных реле РПА. За каждым
маркером ступени искания закрепляет-
Таблица 2.27
Типы регистров на АТСК, АТСК-У
Тип АТС АРБ 6.7 АРБ 5,6 АРБ 5 ВРД- 4 ВРД 5 ВРД 6 ВРДБ 4.5 ВРД 1.2 ВРС 5 ИРД 2.3, 4,5 ЭАРБ ЭВРД
АТСК F+ + + + + + + + + + —— —
АТСК-У + — — + + + — + + +
ся индивидуальный кодовый приемник,
а функции РПА выполняются непосред-
ственно схемами маркеров. Группа ре-
гистров обслуживается двумя или тре-
мя РПА и КП.
Распределение РПА по группам ре-
гистров приведено в табл. 2.28.
Абонентские и входящие регистры
электронного типа соединены с элек-
тронными КПП через временную сту-
пень подключения. Шестнадцать реги-
стров полнодоступно подключаются к
четырем КПП. Электронные абонент-
ские и входящие регистры АТСК-У при-
способлены для работы на ГТС с ну-
мерацией различной значности.
Виды соединений.
Внутристанционное соединение прохо-
дит через АК вызывающего абонента —
звенья А и В ступени АИ — ИШК —
звенья А и В ступени I ГИ — звенья А
и В ступени ШГИ — ВШК — звенья D,
С, В и А ступени АИ и АК вызывае-
мого абонента. На ступени РИ (РИА)
устанавливается соединение ИШК с
АРБ. Из АРБ в линию абонента пере-
дается зуммерный сигнал «Ответ стан-
ции».
В АТСК-У цепи обратной блокиров-
ки регистров упразднены и ступень
РИА обслуживает поступающие вызо-
вы по системе с ожиданием. Качество
обслуживания в этом случае характе-
ризуется следующими данными: доля
задержанных вызовов не более 2,5 с —
9% всех обслуженных вызовов, а бо-
лее 5 с — 0,2%.
После фиксации в регистре трех зна-
ков (в АТСК-У четырех знаков) зани-
мается анализатор кода станций и оп-
ределяется тип станции.
Таблица 2.28
Распределение РПА по группам
регистров
Наименование регистров Соотношение регистров и РПА
АТСК АТСК-У
АРБ 6,7 10:2 10:3 или 5:2
АРБ 5,6; АРБ 5; ВРД 6; ВРС 5 10:2 —
ВРД 4 12:2 10:3
ВРД 5 12:2 —.
ИРД 2,3,4,5 12:2 12:2
ВРДБ 4,5 10:2 12:3 или 6:2
ВРД 1,2 14:2 14:2
В случае внутристанционного соеди-
нения или с другими координатными
АТС АРБ ожидает набора всех цифр
номера и затем устанавливает соеди-
нение через ступени группового и або-
нентского исканий.
На АТС с 7-значной нумерацией при
установлении внутристанционного со-
единения на ступени [ГИ используется
три знака, на ступени ШГИ один знак
и на ступени АИ в блоке CD последние
три знака. Маркер CD ступени АИ оп-
робует состояние АК. Если абонент
занят, происходит разъединение и вы-
зывающему абоненту посылается зум-
мерный сигнал «Занято». В АТСК сиг-
нал «Занято» передается из АК, в
АТСК-У из ИШК.
Если вызываемый абонент свободен,
соединение устанавливается, абонент-
ский регистр освобождается. Соедине-
ние удерживается комплектами ИШК
и ВШК. В АТСК-У ступень ШГИ
удерживается комплектом РСЛВ-4.
Микрофон вызывающего абонента полу-
чает питание из ИШК, а вызываемого
из ВШК.
Исходящее соединение проходит
через АК — звенья А и В ступени
АИ — ИШК — звенья А и В ступени
1ГИ — РСЛПИ (РСЛИ-3) или другие
комплекты. Если вызываемый абонент
включен в АТСДШ, то установление
соединения начинается сразу после ана-
лиза кода направления в АКС. Из сту-
пени группового искания, в которую
включена АТСДШ, передается сигнал
в регистр о необходимости перехода
на передачу батарейных импульсов де-
кадным кодом, РПА освобождается и
из регистра по мере накопления' цифро-
вая информация передается сериями
батарейных импульсов с межсерийным
интервалом 650—800 мс. После выдачи
последней цифры регистр освобождает-
ся. Удержание приборов АИ и ГИ, а
также питание микрофона вызываю-
щего абонента производится из ИШК.
Исходящее соединение к узлу спе-
циальных служб устанавливается после
набора двух или трех цифр, характе-
ризующих вид спецслужбы. Анализ но-
мера производится схемой АРБ. Мар-
кер ступени 1ГИ устанавливает соеди-
нение по одной (первой) цифре 0. Ос-
тальные цифры номера из регистра пе-
редаются многочастотиым способом или
декадными импульсами в зависимости
от типа узла спецслужб. В АТСК-У
соединения к узлу спецслужб через до-
полнительную ступень ГИспец для раз-
деления пучков экстренных (01—04) и
справочно-информационных (05—00)
спецслужб устанавливаются после на-
бора второй цифры, которая затем по-
вторно передается в оборудование узла
спецслужб декадным или многочастот-
ным способом.
Маркер ГИСпец после установления
соединения передает в АРБ сигнал
«Окончание установления соединения».
Регистр освобождается. Если узел спец-
служб содержит декадно-шаговое обо-
рудование, то регистр освобождается
после выдачи последней цифры номера
спецслужбы.
Исходящие соединения к АМТС уста-
навливаются после набора цифры 8.
Алгоритмы соединения зависят от ти-
пов АМТС. #
Исходящие соединения к АМТС-2,
АМТС-3 устанавливаются с помощью
промежуточных регистров ПР. На сту-
пени 1ГИ занимается исходящий комп-
лект заказно-соединительиой линии
ИКЗСЛ, который подключает к себе
ПР. Из последнего вызывающему або-
ненту .передается второй зуммерный
сигнал «Ответ станции». Абонент на-
бирает требуемый междугородный но-
мер, который фиксируется в ПР. Ког-
да накопится полный номер вызываемо-
ог абонента, ПР занимает устройство
запроса и приема информации УЗПИ,
из которого в ИШК и далее в аппа-
ратуру определения номера вызываю-
щего абонента (АОН) передается сиг-
нал «Запрос АОН». Устройство УЗПИ
принимает информацию из аппаратуры
АОН и передает ее в ПР. Промежу-
точный регистр после приема всей циф-
ровой информации о номере вызывае-
мого и вызывающего абонентов пере-
дает ее в приборы АМТС-2 или АМТС-3.
Исходящие соединения к АМТС ти-
па ARM-20 осуществляются через сту-
пень 1ГИ, где занимается исходящий
комплект ЗСЛ, который передает сиг-
нал занятия в сторону АМТС. Из обо-
рудования ARM-20 в комплект ИШК
и далее в аппаратуру АОН поступает
сигнал «Запрос АОН». Регистр АМТС,
получив информацию, посылает в сто-
рону вызывающего абонента второй
зуммерный сигнал «Ответ станции».
Абонент набирает междугородный но-
мер, который фиксируется в регистре
ARM-20. Затем устанавливается тре-
буемое соединение.
Входящие соединения проходят через
РСЛПВ — звенья А и В ступени
ШГИ — ВШК — звенья D, С, В и А
ступени АИ — АК- Соединения от коор-
динатных АТС устанавливаются под
управлением регистров АРБ исходя-
щих станций.
Входящие соединения от АТСДШ ус-
танавливаются с помощью входящих
регистров ВРД, ВРДБ. После полного
набора и фиксации в регистре ВРД
или ВРДБ номера вызываемого або-
нента соединение устанавливается так
же, как внутристанционное.
Входящие соединения от МТС и
АМТС устанавливаются через выделен-
ный междугородный тракт (ШГИМ —
ВШКМ). Входящие соединения от
АМТС-2 и АМТС-3 осуществляются с
помощью входящих регистров анало-
гично входящему соединению от
АТСДШ. Входящие соединения от
АМТС типа ARM-20 устанавливаются
под управлением регистров АМТС.
Контрольно-испытательная аппара-
тура.' К контрольной аппаратуре отно-
сятся устройство автоматического кон-
троля УАК, устройства контрольных
вызовов (автотренер АТ в АТСК, ав-
тоабонент АА и прибор одновременных
вызовов ПОВ в АТСК-У), прибор ав-
томатической установки данных.
Устройство автоматического контро-
ля УАК предназначено для автомати-
ческого контроля процесса установле-
ния соединений управляющими устрой-
ствами АТСК и АТСК-У.
Устройство контрольных вызовов, на-
званное в АТСК автотренером (АТ),
предназначено для автоматической про-
верки работоспособности оборудования
только при внутристанционной связи. В
АТСК-У устройство контрольных вызо-
вов, названное автоабонентом (АА),
предназначено для автоматической
проверки работоспособности оборудова-
ния в процессе установления внутри-
станционных и исходящих соединений
по соединительным и заказно-соедини-
тельным линиям.
Устройства АТ и АА работают в ре-
жимах проверки качества работы обо-
рудования и выявления характера по-
вреждений.
Для проведения контрольных соеди-
нений с помощью АТ и АА на АТС
выделяются по одному абонентскому
комплекту в каждой сотенной абонент-
ской группе — проверочный номер 99.
Прибор одновременных вызовов ПОВ
предназначен для автоматической ‘про
верки работоспособности оборудования
АТСК-У в процессах одновременного
установления пяти внутристанционных
соединений. Прибор может работать в
одном из двух режимов: определения
качества связи или выявления характе-
ра повреждения.
Прибор автоматической установки
данных предназначен для подключения
испыт ательно- измерительного стол а
кросса станции только к линиям або-
нентов АТСК или к линиям абонентов
АТСК-У и включенным в АТСК-У под-
станциям типов ПСК-ЮООК, ПСК-1000
и ПС-100 с целью проверки параметров
этих линий на условия, определенные
схемой испытательно-измерительного
стола. Рассматриваемый прибор для
оборудования АТСК сокращенно на-
зван АУД, а для оборудования
АТСК-У —АУД-К.
К испытательной аппаратуре относят-
ся пульт проверки маркеров ППМ,
пульт проверки регистров, (ППР для
АТСК и ППР-2 для АТСК-У), пулы
проверки шнуровых комплектов (ПШК
для АТСК и ПШК-2 для АТСК-У),
пульт проверки комплектов РСЛ
(ПРСЛ для АТСК и ПРСЛ-2 для
АТСК-У), прибор для определения но-
мера безотбойной абонентской линии
ПОНБА для АТСК-У.
Пульт ППМ предназначен для про-
верки и контроля работы маркеров
блоков CD ступени АИ, маркеров бло-
ков ступеней ГИ и ГИК, блоков сту-
пени РИ АТСК и РИА АТСК-У, а так-
же связанных с ними кодовых приемо-
передатчиков КПП. Пульт ППМ пре-
дусматривает однократную и много-
кратную проверки, наблюдения (опе-
ратором) за работой маркера, запи-
си информации о состоянии реле мар-
кера при непрохождении соединения
по техническим причинам. На станциях
типа АТСК для проверки маркера бло-
ка АВ ступени АИ используется пульт
ПМ-АВ, обеспечивающий запись на
табло пульта информации о работе
маркера в процессе установления исхо-
дящего и входящего сообщений.
Пульт ППР (ППР-2) предназначен
для автоматической проверки релейных
абонентских и входящих регистров, а
также закрепленных за ними анализа-
торов кодов станций АКС, маркеров
кодовых приемников МКП, кодовых
приемопередатчиков КПП. Пульт обес-
печивает прием информации, выдавае-
мой из регистра, как многочастотным
способом, так и декадным кодом. Для
проверки электронных абонентских
ЭАРБ и входящих ЭВРД регистров
применяется пульт индикации регистров
ПИР.
Пульт ПШК (ПШК-2) предназначен
для автоматической проверки комплек-
тов ИШК, ИШКТ, ВШК, ВШКМ на
установление полного соединения, при
этом проверяются все этапы работы
комплектов. В ПШК-2 предусмотрены
режимы автоматизированной однократ-
ной и многократной проверок.
Пульт ПРСЛ (ПРСЛ-2) предназна-
чен для автоматической проверки исхо-
дящих и входящих двух- и трехпровод-
ных комплектов РСЛ, а также ИКЗСЛ
и ПКВ. Проверяются все этапы рабо-
ты комплектов, в том числе исправ-
ность разговорного тракта. В ПРСЛ-2
предусмотрены режимы автоматизиро-
ванной однократной и многократной
проверок.
Прибор ПОНБА предназначен для
выявления непроизводительно занятых
Рис. 2.16. Расположение плат и МКС на
стативе АК-АВ АТСК:
1 — гнездовые колодки 40-коитактные (разъ-
емы вводные 32 шт.); 2 — плата с диодами;
3, 9 — МКС 20Х10Х6—5 шт.; 4 — плата ПУ —
2 шт.; 5— плата КСИ; 6 — плата общестатив-
ная; 7 — плата сигнализации; 8 — платы
МАИ — 4 шт.; 10 — заглушки; 11— щит
безотбойными абонентскими линиями
комплектов ИШК и коммутационных
устройств ступени абонентского иска-
ния.
Кроме перечисленной выше контроль-
ной и испытательной аппаратуры при
эксплуатации оборудования АТСК и
АТСК-У может быть использована ав-
томатическая проверочно-тренировочная
аппаратура АПТА.
Конструктивное исполнение. Все ос-
новное оборудование, используемое в
АТСК и АТСК-У, смонтировано на ста-
тивах. Корпус статива представляет со-
бой раму, состоящую из двух верти-
кальных балок и связывающих их верх-
ней и нижией поперечин. - Стативьт
имеют типовые размеры: 2650Х722Х
Х300 мм. Большинство релейных
плат — съемные, МКС и часть релей-
ных плат (общестативиая, сигнализации
Рис. 2.17. Расположение плат АК на
статпве АК АТСК:
/ — гнездовые колодки 40-контактные (разъ-
емы 30 шт.); 2, 6’— платы АК; 3 —
платы PI; J — плата общестативиая; 5 — пла-
та сигнализации; 7 — заглушки; а—шит
и др., имеющие большое число ввод-
ных проводов) —несъемные.
При конструировании сгативов соб-
люден модульный принцип компоновки.
За один модуль принята высота 40 мм.
На лицевой стороне рамы статива по-
мещается 61 модуль. Все устройства,
установленные на стативе, занимают
по высоте несколько модулей. Модуль-
ный принцип компоновки позволяет ис-
пользовать один тип стативной рамы
для всех разновидностей сгативов.
Реле размещаются на двух- и трех-
рядных платах с габаритными размера-
ми соответственно 642X77 мм и 642Х
XI17 мм. Для сочленения схемы пла-
Рис. 2.18. Расположение плат и МКС на
стативе АК-АВ АТСК-У:
1 — плата с вводными колодками; 2 — плата
ПУ-10 ПЗУ АОН-2 — 5 шт.; 3 —плата АК-2
по 10 шт.; 4 — заглушка; 5, 9 — МКС 20x10.4
Хб — 5 шт.; б— плата общестативиая; 7—
плата сигнализации; 8 — платы МАВ — 4 шт.;
10 — универсальное рабочее место или для
платы РТ, или для платы КСИ, или для спе-
циальной платы заглушки; П— заглушки:
12 — рама; 13 — шит
Рис. 2.19. Расположение плат и МКС на
стативе блока 1ГИ АТСК, АТСК-У:
1 — колпак; 2, 6 — МКС 10x20x6 — 7 шт.; 3 —
платы МГИ1 — 5 шт.; 4 — плата общестатив-
най; 5 — плата сигнализации; 7 — плата для
включения кабелей между стати вами; 8 — щит;
9 — вводная рамка 240 штифтов — 8 шт.
Рис. 2.20. Расположение оборудования
на пульте ППМ АТСК-У:
1 — панель управления; 2 — платы ППМ —
4 шт.; 3 — плата ПКЧ; 4 — плата ИА-1; 5 — ко-
довый приемник
I
ты со схемой статива на двухрядных
платах может быть установлено до
шести 20-контактных врубных колодок,
а на трехрядных платах — до девяти
колодок.
Элементы электроники размещаются
на печатных платах, подключаемых с
помощью 30-контактных разъемов. Ос-
новной размер печатных плат 180Х
Х220 мм. Печатные платы размеща-
ются в кассетах, число печатных плат
в кассете может достигать 24, мини-
мальный шаг между платами состав-
ляет 18 мм.
Размещение оборудования АТСК и
АТСК-У показано на рис. 2.16—2.20.
2.4. Зарубежные
координатные АТС
Координатные АТС типов
Пентаконта 1000С (АТСП) и
Пентакросс 1000С (АТСПК)
Емкость станций — до 27000
номеров при удельной абонентской на-
грузке до 0,15 Эрл и до 40 000 номе-
ров при удельной нагрузке до
0,083 Эрл-кратна 1000 номерам.
В станциях применен обходный прин-
цип установления соединений по сту-
пеням искания и косвенное управление
с помощью управляющих устройств
(регистров, маркеров, пересчетчиков
и т. п.).
Структурная схема РАТС т и -
па АТСП (рис. 2.21) содержит типо-
вые блоки ступеней абонентского иска-
ния (АИ), исходящего и входящего
группового искания (ИГИ, ВГИ), ре-
гистрового искания исходящих (РИА)
и входящих (РИВ) регистров, блоки
подключения СП, ИП регистров к пе-
редатчикам многочастотного способа и
декадного кода.
Ступень абонентского искания комп-
лектуется блоками двух типов. Блок
АВ первого типа построен по схеме
двухзвенного включения и содержит
1036 входов, 308 ПЛ и до 242 выходов
в зависимости от пропускной способно-
сти. В 1000 входов звена А блока вклю-
чаются абонентские линии, в 36 вхо-
дов — линии таксофонов, УПТС и ис-
пытательных номеров. В выходы звена
Рис. 2.21. Структурная схема РАТС типа Пентаконта 1000С
В блока АИ включаются регистровые
комплекты (РК), шнуровые комплекты
(ШК) виутристанциоиной связи и раз-
делительные комплекты входящей свя-
зи (РКВС).
Блок АВ ступени АИ второго типа
имеет однозвенное включение, содер-
жит 100 входов и предусматривается
для включения УПАТС с нагрузкой
0,333 ... 0,63 Эрл.
Ступени группового искания ИГИ и
ВГИ используют двухзвеиные блоки
двух типов. Блок ИГИ первого типа
содержит 216 входов, 2080 выходов,
блок ВГИ — 245 входов, 2080 выходов.
Пропускная способность блоков — до
165 Эрл. Блок ИГИ второго типа
имеет 190 входов, 1040 выходов, а блок
ВГИ — 200 входов, 1040 выходов. Про-
пускная способность — до 144 Эрл.
Каждый коммутационный блок АИ,
ИГИ, ВГИ обслуживается двумя мар-
керами.
Во входы блоков ИГИ включаются
регистровые комплекты РК, а в выхо-
ды через промщит — исходящие комп-
лекты РСЛИ к районным АТС, УИС,
УВС, АМТС, спецслужбам, УПАТС,
подстанциям, а также ШК и информа-
ционные комплекты механического голо-
са КМГ. Во входы блоков ВГИ вклю-
чаются входящие комплекты РСЛ В,
ШК, а в выходы через промщит — ком-
плекты РКВС, исходящие комплекты к
УПАТС и комплекты КМГ.
Ступени регистрового искания РИА
и РИВ одиозвеииые и обеспечивают
подключейие 50 комплектов к шести
регистрам.
Ступени подключения СП и ИП одно-
звенные и предусматривают подключе
нне 64 передатчиков к 20 регистрам.
В состав регистрового оборудования
входят: абонентские регистры АР; вхо
дящие регистры ВРЧ с многочастот-
иым способом передачи и приема сиг-
налов управления; входящие регистры
ВРД с приемом сигналов декадным ко-
дом; пересчетчики П, кодовые приемо-
передатчики КПП, батарейные датчики
БД
Абонентский регистр управляет уста-
новлением внутристанционных и исхо-
дящих соединений. В зависимости ог
вида исходящего соединения АР пе-
редает сигналы управления многочас-
тотным способом или декадным кодом.
Входящие регистры ВРЧ и ВРД ус-
танавливают входящие соединения к
абонентам станции, подстанций или
УПАТС. В процессе установления соеди-
нения регистры взаимодействуют с пе-
ресчетчиками и маркерами через под-
ключающие комплекты (ПКР, ПКП)
Регистр имеет доступ к двум ПКР,
каждый из которых обслуживает 12 ре-
гистров. Комплект ПКП обеспечивает
подключение 20 комплектов ПКР к
двум пересчетчикам. Пересчетчики ана-
лизируют первые четыре цифры номера
вызываемого абонента, определяют код
направления и число цифр, необходимых
для передачи, и передают эту информа
цию в регистр.
Обмен информацией между регистра-
ми и маркерами осуществляется не по
разговорным трактам, а по четырем
информационным трактам (ИТ1 ... ИТ4)
постоянным током кодом «2 из 5» па-
раллельно по 20 проводам. По ИТ1 пе-
редается информация из МАИ в АР о
категории и номере вызывающего або-
нента; по ИТ2 — информапия между
регистрами АР и маркерами МИГИ;
по ИТЗ — между регистрами ВРЧ, ВРД
и маркерами МВГИ и по ИТ4 — меж-
ду регистрами АР, ВРЧ, ВРД и мар-
керами МАИ,
Внутристанционное соединение про-
ходит через АК — звенья А и В сту-
пени АИ — регистровый комплект РК —
звенья А и В ступени ИГИ — шнуровой
комплект ШК —звенья В и А ступени
АИ —АК или после ШК — звенья А
и В ступени ВГИ — РКВС—звенья В
и А ступени АИ — АК. Сигнал «Ответ
станции» передается вызывающему або-
ненту из АР. Если вызываемая линия
занята, то АР освобождает все при-
боры, участвующие в данном соедине-
нии, а вызывающий абонент получает
зуммерный сигнал «Занято» из АК-
Удержаиие электромагнитов МКС
ступеней АИ и ИГИ, передача сигналов
«Посылка вызова» в линию вызывае-
мого абонента и сигнала «Контроль по-
сылки вызова» в линию вызывающего
абонента, питание микрофонов вызы-
вающего и вызываемого абонентов
производится из ШК. Освобождение
приборов происходит в соответствии с
системой отбоя, принятой иа ГТС. Або-
ненту, не повесившему микротелефон-
ную трубку, посылается сигнал «Занято»
из АК или ШК.
Исходящее соединение проходит че-
рез АК — звенья А и В ступени АИ —
РК — звенья А и В ступени ИГИ —
комплект РСЛИ. Удержание электро-
магнитов МКС ступеней АИ и ИГИ и
питание микрофона вызывающего або
непта производится из РСЛИ.
Входящее соединение осуществляется
через комплект РСЛ В — звенья А и В
ступени ВГИ — РКВС — звенья В и А
ступени АИ — АК. Удержание электро-
магнитов МКС ступеней АИ и ВГИ,
передача сигналов «Посылка вызова»
вызываемому абоненту, «Контроль по-
сылки вызова» вызывающему абонен-
ту и питание микрофона вызываемого
абонента осуществляются из РСЛВ.
Исходящее междугородное соедине-
ние проходит по тем же коммутацион-
ным трактам, что и исходящее мест-
ное, только при связи с АМТС по ка-
налам систем передачи с частотным
разделением каналов используется комп-
лект РСЛ, обеспечивающий трансляцию
импульсов набора номера.
Входящее междугородное соединение
обеспечивается по тем же коммутацион-
ным трактам, что и входящее местное,
преимущества междугородной связи
обеспечиваются входящими комплекта-
ми междугородной связи.
Типы комплектов РСЛИ и
РСЛВ — в зависимости от типов со-
единительных линий применяются
В АТСП:
двухпроводные линии — ТИФ-2,
ТИФП-2, ТВФД-2, ТВФДП-2, ТВФК-2,
ТВФКП-2
трех- и четырехпроводиые линии —
ТИФ-3/4, ТВФД-3/4, ТВКА-3, ТВФК-3/4,
ТВФДМ-3/4, ТВФКМ-3/4
каналы систем передачи с частотным
разделением каналов — ТИУ, ТВУД,
ТВУК, ТВУДМ, ТВУКМ.
В АТСПК:
двухпроводные линии — РСЛИ-2,
РСЛИП-2, РСЛВ-2Д, РСЛПВ-2Д,
РСЛВ-2К, РСЛПВ-2К
трехпроводиые линии — РСЛИ-3
РСЛВ-ЗД, РСЛВ-ЗТ, РСЛВ-ЗК,
РСЛВ-ЗДМ, РСЛВ-ЗКМ
четырехпроводные линии —
РСЛ-4ДМ, РСЛВТ-4ДМ, РСЛВ-4КМ,
РСЛВТ-КМ
каналы систем передачи с частотным
разделением каналов — РСЛУИ,
РСЛУВ-Д, РСЛУВ-К, РСЛУВ-ДМ,
РСЛУВ-К.
Основные коммутационные
элементы — унифицированные МКС
и стандартные реле типа Пентаконта,
полупроводниковые компоненты. МКС
содержит 14 выбирающих планок и до
22 вертикальных блоков. Вертикальный
блок имеет 28 восьми-, десятипровод-
ных или 52 трех-, четырех- и пятипро-
водных, или 74 трехпроводных выхо-
дов.
Контрольно - испытатель-
ная аппаратура. К контрольной
аппаратуре относятся счетчики числа
отказов (непрохождеиий); устройство
оперативного контроля за работой або-
нентских и входящих регистров, ступе-
ни АИ, пересчетчиков; регистратор по-
вреждений с выводом информации иа
телетайп; автотренер внутристанцион-
ной и исходящей связи; автотренер
входящей связи; автоответчик; устрой-
ство программирования' шиура; прибое
десяти одновременных вызовов; прибор
измерения телефонной нагрузки.
В состав испытательной аппаратуры
входят: аппаратура автоматического
определения неисправностей при ус-
тановлении исходящих и входящих со-
единений; пульты для проверки або-
нентских и входящих регистров, пульт
для проверки аппаратуры АОН и при-
бор для проверки пересчетчиков.
Основной элемент конст
р у к ц и и — рама размерами 1290Х
Х390Х200 мм. Шесть рам составляют
статяв высотой 3070 мм.
Координатная АТС
типа КМК 20Т
Емкость станции — до 10—
30 тыс. номеров; кратна 2000 номе-
рам.
Станция построена по ступеням ис-
кания и использует обходный принцип
установления соединений и косвенное
управление.
Структурная схема станции
(рис. 2.22) содержит типовые блоки
ступеней АИ, ГИ и РИ.
Ступень абонентского искания под-
разделяется на 2000-линейные абонент-
ские группы, содержащие двухзвенные
коммутационные блоки АВ емкостью
по 400 линий. Каждый блок обслужи-
вается двумя маркерами. В поле МКС
звена А блока АВ включаются инди-
видуальные абонентские линии, линии
спаренных телефонных аппаратов и уда-
ленных абонентов, таксофоны и соеди-
нительные линии от УПТС небольшой
емкости.
В один коммутационный блок АВ
ступени АИ может быть включено до
10% спаренных телефонных аппара-
тов.
Таксофоны включаются в ступень АИ
в ограниченном количестве через спе-
циальные комплекты, основное вклю-
чение таксофонов — во входы блоков
1ГИ.
Соединительные линии от УПТС
включаются в АК.
Каждый 400-линейный коммутацион-
ный блок АВ ступени АИ имеет 40 вы-
ходов для включения исходящих шну-
ровых комплектов ИШК и 40 выходов
для включения входящих шнуровых
комплектов ВШК.
На ступенях группового искания ГИ
используются двухзвенные блоки АВ,
содержащие 40 входов, 40 ПЛ и 400
выходов. Десять таких блоков разме-
щается на одном стативе с общим по-
лем 400 выходов. АТС содержит два
вида стативов ГИ. На районной АТС
емкостью 10 000 номеров (см. рис. 2.22),
первый вид стативов используется в ка-
честве 1ГИ, 1ПГИ, 1ПГИМ, а второй
вид — 1УГИ. Во входы блоков 1ГИ
включаются ИШК и шнуровые комп-
лекты таксофонов ИШКТ, а в выхо-
ды — внутристанционные линии к бло-
кам 1УГИ, исходящие комплекты со-
единительных линий РСЛИ к РАТС,
УИС, УВС, АМТС, спецслужбам. Во
входы ШГИ включаются входящие
комплекты соединительных линий РСЛВ
от РАТС, УВСШ, УВСК, УПАТС, под-
станций, а ШГИМ— входящие комп-
лекты РСЛВ от АМТС. В выходы
ШГИ и ШГИМ включаются внутри-
станционные линии к блокам 1УГИ.
Во входы блоков 1УГИ включаются
внутристанционные линии от блоков
[ГИ, ШГИ, ШГИМ, а в выходы —
ВШК, РСЛИ к УПАТС и подстанциям.
На ступени ГИ может быть организова-
но до 80 направлений связи с доступ-
ностью 10... 100, кратной 10 линиям.
При пучке линий менее 10 возможно
запараллеливание выходов. Пропускная
способность блока ГИ не более 25 Эрл.
Ступени регистрового искания РИ
абонентских АР и входящих ВР реги-
стров с многочастотным способом пере-
дачи сигналов управления используют
двухзвенные однотипные блоки на 400
входов и 36 выходов, блок обслужи-
вается двумя маркерами и имеет про-
пускную способность до 21 Эрл. Сту-
пень РИ входящих регистров, обеспе-
чивающих прием импульсов набора де-
кадным кодом — однозвенная. Кодовые
приемопередатчики подключаются к ре-
гистрам с помощью однозвенной схе-
мы подключения СП, выполненной на
реле.
Взаимодействие управляющих уст-
ройств в АТС КМК 20Т осуществляет-
ся не по разговорным трактам, а по
выделенным проводам постоянным то-
ком.
Инутристанционное соединение про-
ходит через АК — звенья А и В сту-
пени АИ — ИШК — звенья А и В бло-
ка 1ГИ — звенья А и В блока IVTH —
ВШК — звенья В и А ступени АИ—АК-
Сигнал «Ответ станции» передается вы-
зывающему абоненту из абонентского ре
гистра. При занятости вызываемого
абонента вызывающий абонент полу-
чает зуммерный сигнал «Занято» из
своего АК- Если вызываемый абонент
свободен, то соединение устанавливает-
ся. Из ВШК в линию вызываемого
-абонента посылается вызов, а в линию
-вызывающего абонента — сигнал «Кон-
троль посылки вызова». Соединение
удерживается комплектами ИШК и
ВШК. Питание микрофона вызываю-
щего абонента осуществляется из ИШК,
а вызываемого — из ВШК.
Освобождение приборов происходит
ю соответствии с системой отбоя, при-
нятой на ГТС.
Исходящее соединение проходит че-
’рез АК — звенья А и В ступени АИ —
ИШК — звенья А и В ступени 1ГИ —
РСЛИ или звенья А и В ступени
ИГИ-РСЛИ.
Удержание электромагнитов МКС
ступеней АИ и ГИ, а также питание
микрофона вызывающего абонента про-
изводится из ИШК.
Входящее соединение осуществляется
через РСЛВ—звенья А и В ступени
ШГИ — звенья А и В ступени IVIH—
ВШК — звенья В и А ступени АИ —
АК. Удержание электромагнитов МКС
ступеней ГИ и АИ, а также посылка
вызова вызываемому абоненту, сигна-
ла «Контроль посылки вызова» вызы-
вающему абоненту и питание микро-
фона вызываемого абонента произво-
дится из ВШК.
Исходящее междугородное соедине-
ние проходит по тем же коммутацион-
ным трактам АТС, что и исходящее
местное, далее по заказно-соединитель-
ным линиям.
Входящее междугородное соединение
осуществляется через РСЛВ — звенья
А и В ступени IIШИМ — звенья А и В
ступени 1УГИ —ВШК — звенья В и А
ступени АИ — АК.
Комплекты РСЛИ и РСЛВ в зави-
симости от типов' соединительных ли-
ний:
двухпроводные линии — TVM—250В,
TVME—220В, TVTR—241С, TVTR—
241Д, TVTR—240С, TVTR—240Д
трехпроводные линии — TVM-450A,
TVME-420A, TVT-440A, TVT-441A,
TVTR 440А
каналы систем передачи с частот-
ным разделением каналов — KVM-620E,
KVT-621E
Основные коммутационные
элементы — МКС, реле и электрон-
ные элементы. МКС содержит шесть
выбирающих планок и 10 вертикаль-
ных блоков с 20 пятипроводными вы-
ходами.
Контрольно-испытательная
аппаратура — счетчики, обеспечи-
вающие контроль по числу непрохожде-
ний; FTR-640, обеспечивающий измере-
ние параметров телефонной нагрузки и
определение среднего времени занятия
приборов АТС; приборы EKL-301 и
EKV-301, осуществляющие контроль-
ные вызовы как в статистическом ре-
жиме определения качества обслужи-
вания вызовов, так н в режиме диаг-
ностики определения характера и мес-
та повреждений.
В состав испытательной аппаратуры
входят приборы: NLK-206 для провер-
ки шнуровых комплектов, RVKL-205
для проверки регистров и комплектов
соединительных линий, KLKL-207 для
проверки кодовых приемопередатчиков,
AOKL-207 для проверки аппаратуры
АОН, комплект NLBE для проверки
абонентских линий.
Конструктивное оформле-
ние — односторонние стативы шкаф-
ного типа для размещения релейных
плат, МКС и счетчиков. Основные
стативы с релейными платами имеют
габаритные размеры 2800ХЮ80Х
Х430 мм.
Координатная АТС
типа ACJK-55R
Емкость станции — до 10 000 но-
меров. Расширение производится бло-
ками по 1000 номеров.
Станция построена по ступеням ис-
кания с обходным принципом установ-
ления соединения и прямым управле-
нием.
Структурная схема (рис.2.23)
станции содержит ступени абонентского
АИ и группового ГИ исканий.
Ступень абонентского искания со-
стоит из 1000 линейных абонентских
групп, содержащих двухзвенные ком-
мутационные блоки АВ емкостью
200 линий и блоки CD. В поле МКС
От УПАТС
1ГИ
\рсл%р\
Огл подстанции
АН
-\рсл%\-
РСЛ
гик
в
А
-----, Д К УИС,
РСЛ%Р-^[ УВС, РАТС
-----* Узел спец.
I----1 линии
\РСЛ%\^ к АМТС
]РСЛ%^ УПАТС
Рис. 2.23. Структурная схема РАТС
типа ACJK-55R
звена А блока АВ включаются инди-
видуальные абонентские линии, линии
спаренных телефонных аппаратов, ли-
нии таксофонов, соединительные линии
от УПТС небольшой емкости с серий-
ным исканием. Выходы блоков АВ объ-
единяются на промщите и образуют ие-
полнодоступный пучок линий к исхо-
дящим шнуровым комплектам ИШК
1000-лииейной абонентской группы.
В вертикальные блоки МКС звена D
включаются входящие шнуровые комп-
лекты ВШК и ВШКМ. Блок АВ рас-
считан иа обслуживание удельной або-
нентской нагрузки до 0,13 Эрл.
Ступени группового искания строятся
из однотипных двухзвениых блоков АВ,
содержаших 80 входов, 120 ПЛ и
400 выходов. Число направлений до 20
с доступностью 20, 40, 60. Каждый
блок обслуживается двумя маркерами.
АТС емкостью 10 000 номеров содер-
жит ступени 1ГИ, ШГИ, ШГИМ. Во
входы блоков 1ГИ включаются ИШК,
шнуровые комплекты таксофонов
ИШКТ, входящие соединительные
линии от подстанций и УПАТС. В вы-
ходы блоков 1ГИ включаются внутри-
станциониые линии к блокам ШГИ,
исходящие комплекты соединительных
линий к другим РАТС, УИС, УВС, УСС
и АМТС.
Во входы блоков ШГИ включаются
внутристаициониые линии от блоков
ступени 1ГИ, входящие комплекты реле
соединительных линий от других АТС,
jBC. В выходы блоков ШГИ вклю-
-—|р#7%рр- Подстанции
, ШГИ д
Л I D
от УВС,
т РАТС
-|рг//^р- От АМТС
чаются ВШК, исходящие соединитель-
ные линии к подстанциям и УПАТС.
Во входы блоков ШГИМ включаются
входящие соединительные лннин от
УВСМ и АМТС, в выходы — комплек-
ты ВШКМ, исходящие комплекты к
подстанциям и УПАТС.
Управление установлением соединений
осуществляется с помощью регистров —
приемников импульсов набора номера,
устанавливаемых иа каждой ступенж
искания. Регистр в процессе установ-
ления соединения подключается ко вхо-
ду ступени искания, осуществляет при-
ем от одной до трех цифр номера,
производит их анализ и передает ин-
формацию в маркер своего блока, ко-
торый устанавливает соединение.
Внутристанционное соединение прохо-
дит через АК — звенья А и В ступени
АИ — ИШК — звенья А и В ступени
1ГИ — звенья А и В ступени ШГИ —
ВШК — звенья D, С, В и А ступени
АИ — АК. Сигнал «Ответ станции» пе-
редается вызывающему абоненту из
регистра блока ступени 1ГИ. При за-
нятости вызываемого абонента вызы-
вающий абонент получает зуммерный
сигнал «Занято» из АК. Если вызывае-
мый абонент свободен, то маркер сту-
пени АИ устанавливает соединение и
из ВШК в линию вызываемого абонен-
та посылается вызов, а в линию вызы-
вающего абонента сигнал «Контроль
посылки вызова». Соединение удержи-
вается из комплектов ИШК и ВШК.
Питание микрофона вызывающего або-
нента осуществляется из ИШК, а вы-
зываемого — из ВШК- Приборы осво-
бождаются после отбоя со стороны
вызывающего абонента. Абоненту, не
повесившему микротелефонную трубку,
посылается сигнал «Занято» из ИШК
или АК.
Исходящие местное и междугородное
соединения проходят через АК —
звенья А и В ступени АИ — ИШК —
звенья А и В ступени 1ГИ — РСЛ.
Удержание электромагнитов МКС сту-
пеней АИ и ГИ, а также питание мик-
рофона вызывающего абонента произ-
водится из ИШК.
Входящее соединение осуществляется
через РСЛВ — звенья А и В ступени
ШГИ — ВШК — звенья D, С, В и А
ступени АИ — АК. Удержание электро-
магнитов МКС ступеней ГИ и АИ, а
также посылка вызова вызывающему
абоненту и питание микрофона вызы-
ваемого абонента производится из ВШК.
Входящее междугородное соединение
устанавливается через ШГИМ —
ВШКМ — звенья D, С,. В и А ступе-
ни АИ — АК. Все преимущества меж-
дугородной полуавтоматической связи
обеспечивает ВШКМ.
Основные коммутационные
элементы — МКС с шестью выбира-
ющими планками и 10 вертикальными
блоками с 20 пятипроводными выхода-
ми (МКС 10X20X5) и круглые реле
типа РКН.
Контроль за работой оборудова-
ния производится с помощью сигна-
лизации, счетчиков числа занятий на
ступени АИ и автотренера контрольных
вызовов.
Конструктивное оформле-
ние — статнвы высотой не более
3400 мм.
2.5. Координатные
подстанции и АТС типов
УПАТС-100/400
и АТСК-100/2000
Подстанции типов ПСК-1000 и
ПСК-1000К
Назначение — для обслуживания
телефонной связью абонентов квартир-
ного сектора.
Емкость подстанций — ПСК-
1000 (ТУ РГ 9626) составляет 400...
...1000 номеров, ПСК-ЮООК (ТУ РГ
9651) — 1000 номеров.
В подстанции включаются индиви-
дуальные абонентские линии и таксо-
фоны одностороннего и двустороннего
действия.
Нумерация абонентов подстанций
входит в нумерацию районной АТС.
ПСК-1000 включается в районные АТС
типов АТСК, АТСК-У и АТСДШ, а
ПСК-Ю00К—в АТСК и АТСК-У-
Структурные схемы подстан-
ций ПСК-1000 (рис. 2.24) и ПСК-Ю00К
(рис. 2.25) содержат ступень абонент-
ского искания АИ, состоящую из типо-
вых двухзвенных блоков АВ и CD, ко-
торые управляются маркерами МАВ и
MCD. Ступень АИ ПСК-1000 аналогич-
на ступени АИ АТСК, а ПСК-ЮООК —
АТСК-У. Параметры блоков АВ и CD
ступеней АИ подстанций приведены в
§ 2.2.
Во входы блоков АВ включаются
абонентские линии и линии таксофонов,
в выходы — исходящие комплекты двух-
проводных линий РСЛИП-2 в ПСК-
1000 и двух- и трехпроводных линий
РСЛИП-2К, РСЛИП-ЗК в ПСК-ЮООК
для связи с районной АТС. Максималь-
ное число исходящих линий — 78.
Абонентские линии включаются в або-
нентские комплекты АК, а линии так-
софонов подключаются к АК через до-
полнительное реле МА, которое сраба-
тывает при ответе вызываемого або-
нента и обеспечивает переполюсовку
проводов а и Ь.
Во входы блоков CD включаются
входящие комплекты двух- и трехпро-
водных линий РСЛВП-2, РСЛВП-3,
РСЛМП в ПСК-1000 и РСЛВП-2К,
РСЛВП-ЗК, РСЛМП-К В ПСК-ЮООК.
Число блоков CD — до трех, каждый
блок содержит 30 входов.
Внутристанционное соединение меж-
, ду абонентами подстанций осущест-
' вляется через приборы районных АТС
и устанавливается на подстанциях как
исходящее и входящее.
Исходящее соединение проходит че-
рез АК — звенья А и В ступени АИ —
РСЛИП. Вызывающий абонент полу-
чает зуммерный сигнал «Ответ стан-
ции» из комплекта РСЛШВ РАТС, по-
сле чего он набирает требуемый номер,
который транслируется через комплект
РСЛИП в приборы РАТС. Сигналы уп-
равления и линейные сигналы переда-
ются шлейфным способом. После уста-
новления соединения питание микрофо-
на вызывающего абонента осуществля-
ется из комплекта РСЛИП.
АИ
Рис. 2.24. Структурная схема подстанции типа ПСК-1000
] РС/1ИП-2 (
] РСЛВП-2 |—
j РСЛВП-3 |^-
РСЛ.МП
т
Абонентам подстанций обеспечивает-
ся исходящая автоматическая междуго-
родная телефонная связь с помощью
аппаратуры определения номера и ка-
тегории вызывающего абонента ПУ-100
и ПЭУ-АОН и передачи этой инфор-
мации на АМТС.
Входящее соединение в ПСК-1000
(см. рис. 2.24) осуществляется через
комплекты РСЛВП-2 или РСЛВП-З,
звенья D, С, В и А, ступени АИ — АК.
Установление входящих соединений про-
изводится под управлением трехзнач-
ных входящих регистров ВРП. Тридцать
комплектов РСЛ, включенных в один
блок CD, обслуживаются пятью ВРП.
ВРП подключаются к комплектам РСЛ:
два регистра к 12 РСЛ. Из комплекта
РСЛВП посылаются вызов в аппарат
вызываемого абонента, зуммерный сиг-
Рис. 2.25. Структурная схема подстанции типа ПСК-ЮООК
иал «Контроль посылки вызова» в ап-
парат вызывающего абонента и пода-
ется питание в микрофон вызываемого
абонента.
Входящее междугородное соединение
в ПСК-1000 устанавливается через
комплект РСЛМП и далее аналогично
входящему соединению за исключением
того, что маркер MCD может устанав-
ливать соединение к абоненту, занято-
му местным соединением. Комплектом
РСЛ МП обеспечиваются все преимуще-
ства полуавтоматической междугород-
ной связи.
Входящее соединение в ПСК-ЮООК
(см. рис. 2.25) проходит через комп-
лекты РСЛВП-2К или РСЛВП-ЗК,
звенья D, С, В и А ступени АИ—АК.
Соединение устанавливается под управ-
лением абонентских регистров АРБ
районных АТС типов АТСК или
АТСК-У- Для этого маркер MCD
ПСК-ЮООК содержит кодовый приемо-
передатчик и многочастотный генератор,
такие же, как в АТСК-У.
Входящее междугородное соединение
в ПСК-ЮООК устанавливается через
комплект РСЛМП-К и далее аналогич-
но входящему соединению. Маркер
MCD и комплект РСЛМП-К обеспечи-
вают преимущества полуавтоматиче-
ской междугородной связи.
Контрольно - испытатель-
ная аппаратура — к контрольной
аппаратуре относятся счетчики числа
занятий и непрохождений в маркерах
и автотренер. В состав испытательной
аппаратуры входят: в ПСК-ЮОО при-
бор ПРК для проверки правильности
работы регистров и комплектов РСЛ
в процессе установления местного и
междугородного соединений, прибор
ПМ для выявления повреждений в
маркерах АВ и CD, РСЛ автоматиче-
ской установки данных РСЛ-АУДП
для дистанционной проверки абонент-
ских линий с районной АТС; в ПСК-
ЮООК пульт для проверки комплектов
РСЛ — ПК-2, пульт проверки марке-
ров CD —ППМ и РСЛ—АУДП-4 для
дистанционной проверки АЛ с район-
ной АТС.
Сигнализация о поврежде-
ниях — предусматривается автомати-
ческая передача на РАТС аварийных,
технических и абонентских сигналов с
помощью сигнальных комплектов СК.П
и СК, устанавливаемых соответственно
на подстанциях и РАТС.
В случае выхода из строя общестан-
ционного оборудования или нарушения
электропитания 3% абонентов подстан-
ции подключаются с помощью КП к со-
единительным линиям между подстан-
цией и РАТС и этим абонентам предо-
ставляется автоматическая исходящая
связь.
Конструктивное исполне-
ние — однотипные двухсторонвие ста-
тивы; одна рама статива неподвижная,
другая —• поворотная, благодаря чему
достигается свободный доступ к мон-
тажной стороне приборов. Габаритные
размеры статива 2070X700X450 мм, с
учетом кабельного желоба общая вы-
сота статива 2370 мм. Все приборы,
установленные на стативах, съемные,
включение их на рабочие места осу-
ществляется с помощью штеккерных
разъемов емкостью 12x5. Исключение
составляют общестативные платы, пла-
та переключающих реле маркера CD,
плата учета нагрузки, которые жестко
закреплены на стативе.
Учрежденческо-
производственная АТС типа
УПАТС-100/400
Назначение — для организации
внутренней телефонной связи между
абонентами предприятия или учрежде-
ния, а также внешней телефонной свя-
зи этих абонентов с абонентами город-
ских, сельских, ведомственных телефон-
ных станций, МТС и АМТС.
Емкость станции — до 400 но-
меров, кратно 100 номерам.
В станции могут быть включены ин-
дивидуальные абонентские линии, ли-
нии привилегированных и выделенных
абонентов, линии со спаренвыми теле-
фонными аппаратами, линии удален-
ных абонентов, абонентские линии, обо-
рудованные аппаратурой системы пере-
дачи и аппаратурой избирательного вы-
зова, линейные концентраторы, диспет-
черские коммутаторы и соединительные
линии внешней телефоииой связи.
Включение абонентских ли-
ний — привилегированные абоненты
один на 100—200 номеров, два на 300—
400 номеров и выделенные абоненты
до 18 на станцию включаются в або-
нентские комплекты АК; удаленные або-
ненты — в комплект удаленного або-
нента КУА и АК; абонентские линии,
оборудованные аппаратурой систем пе-
редачи и избирательного вызова — в
комплект переполюсовки ПП проводов
а и b и АК без права выхода на внеш-
нюю связь. Один комплект ПП рассчи-
тан на подключение до 10 линий. Спа-
ренные телефонные аппараты включа-
ются в комплект спаренных аппаратов
КСА и один АК- Взаимосвязь, между
спаренными аппаратами не предусмат-
ривается.
Нумерация — внутристанционная
трехзначная, при выходе на внешнюю
связь — однозначная. В выпускаемых
станциях индексом выхода предусмат-
риваются цифры 6, 7, 8, 9. В регистре
заложена возможность осуществления
входящей связи по двух-трехзначной
нумерации.
Ограничение права поль-
зования внешней связью — пре-
дусматриваются три категории абонен-
тов: пользование любым видом внеш-
ней связи, пользование внешней связью,
кроме ведомственной, не имеющие пра-
ва пользования исходящей внешней
связью. Ограничение права пользова-
ния внешней связью производится по
сотням.
Дополнительные виды ус-
луг — диктофон, громкоговорящая
связь, радиотелефонная связь, автоин-
форматор, устройство контрольных вы-
зовов обеспечиваются двум привилеги-
рованным и 18 выделенным абонентам
с помощью блока дополнительного обо-
рудования.
Структурная схема станции
(рис. 2.26). Станция построена по
блочному принципу и содержит ступе-
ни абонентского АИ, группового ГИ и
регистрового РИ исканий.
Ступень абонентского искания со-
стоит из типовых двухзвенных 100-ли-
нейных блоков АВ, аналогичных блокам
АВ АТСК-У (табл. 2.23).
Во входы блоков АВ включаются
абонентские линии вышеперечисленных
типов, а в выходы—20 шнуровых
комплектов ШК и 20 входящих ПЛ
между звеньями В ступени АИ и В
ступени ГИ.
Ступень группового искания выпол-
няет функции свободного искания при
установлении внешних исходящих со-
единений и функции линейного искания
совместно со ступенью АИ при уста-
новлении внутристанционных и входя-
щих соединений. На ступени ГИ ис-
пользуются двухзвенные блоки АВ, со-
держащие 20 входов, 20 ПЛ между
звеньями А и В, 80 ПЛ между звень-
ями В ступени ГИ и В четырех бло-,
ков АИ и 20 выходов для исходящей'
связи. Во входы ступени ГИ включа-
ются 14 ШК (семь ШК от одного бло-
ка АИ и семь от другого), шнуровой
комплект привилегированного абонен-
та — ШКП или шнуровой комплект
справки ШКС, четыре входящих комп-
лекта РСЛВ (при необходимости вме-
сто одного комплекта РСЛВ можег
быть включен комплект РСЛ-АУД) и
один междугородный входящий комп-
лект РСЛВМ. Соотношение комплектов
РСЛВ и РСЛВМ может меняться, ио
общее их число не должно превышать
пяти. В выходы ступени ГИ включа-
ются комплекты РСЛИ одного направ-
ления исходящей свизи с числом ли-
ний до 20 илн четырех направлений
с числом линий до 5. Предусматривает-
ся связь с АТС-47, УАТС-49, АТС-54,
АТС-54А, АТСК, АТСК-У, АТСК-Ю0/
Рис. 2.26. Структурная схема УПАТС-100/100 номеров
2000, УПАТС-20/60 и УПАТС-100/400.
На станциях емкостью 100 и 200 но-
меров устанавливаются два блока ГИ,
а емкостью 300—400 номеров — четыре
блока.
Ступень регистрового искания РИ
построена по схеме однозвенного вклю-
чения и состоит из одного двухпозици-
оиного МКС 20X10X6 и двух марке-
ров МРИ — основного н резервного.
В ступень РИ включаются 28 ШК, один
ШКП, один ШКС, восемь РСЛВ и два
РСЛВМ.
Установление соединений на ступе-
нях искания осуществляется маркера-
ми МАИ, МГИ, МРИ.
Внутристанционное соединение або-
нентов проходит через АК — звенья А
и В ступени АИ — ШК — звенья А и
5 ступени ГИ — звенья В и А ступени
‘.И — АК, привилегированного абонен-
. и — через АК — ШКП — звенья А и В
ступени ГИ — звенья В — А ступени
АИ — АК. Сигнал «Ответ станции» по-
сылается из регистра. Отбой при внут-
ристанционной связи односторонний.
Абоненту, не повесившему микротеле-
фонную трубку, а также в случае заня-
тости вызываемого абонента и неуста-
новления соединения, посылается зум-
мерный сигнал «Занято» из его або-
нентского комплекта АК. Удержание
электромагнитов МКС ступеней АИ и
ГИ, посылка вызова в линию вызывае-
мого абонента и сигнала «Контроль по-
сылки вызова» вызывающему абоненту,
а также питание микрофонов абонен-
тов производится из ШК, а при уста-
новлении соединения от привилегиро-
ванного абонента — из ШКП. Привиле-
гированный абонент при занятости вы-
зываемого абонента внутристанцион-
ным соединением подключается к раз-
говаривающим абонентам на фоне
кратковременных посылок зуммерного
сигнала с частотой импульса 4—5 с.
В случае занятости вызываемого або-
нента внешним или междугородным
соединением привилегированному або-
ненту подается зуммерный сигнал «За-
нято» из ШКП.
Исходящее соединение проходит че-
рез АК — звенья А и В ступени АИ —
ШК — звенья А и В ступени ГИ —
РСЛИ. Вызывающий абонент получает
повторный сигнал «Ответ станции» из
приборов АТС городской телефонной
сети.
Станция предусматривает исходящую
автоматическую междугородную теле-
фонную связь с помощью аппаратуры
определения номера и категории вы-
зывающего абонента АОН и передача
этой информации на АМТС.
Входящее соединение проходит через
РСЛВ — звенья А и В ступени ГИ —
звенья В и А ступени АИ — АК. Удер-
жание электромагнитов МКС ступеней
ГИ и АИ осуществляет комплект
РСЛВ. Из комплекта РСЛВ вызывае-
мому абоненту посылается вызов, а вы-
зывающему — зуммерный сигнал «Кон-
троль посылки вызова» и осуществляет-
ся питание микрофона вызываемого
абонента. Приборы и соединительные
линии освобождаются по системе от-
боя, принятой на ГТС.
При входящем соединении вызывае-
мый абонент имеет возможность наве-
сти справку у другого абонента своей
станции или передать ему поступив-
ший вызов. Наведение справки проис-
ходит с помощью набора любой циф-
ры, кроме единицы, и номера абонен-
та, требуемого для справки. После на-
ведения справки абонент может вер-
нуться к прежнему соединению или
подключить вызванного для справки
абонента к абонентам, участвующим во
входящем соединении.
Входящее соединение при связи от
городских АТС осуществляется автома-
тически.
Входящее междугородное соединение
проходит через РСЛВМ и далее ана-
логично входящему соединению от або-
нентов городской АТС. Комплект
РСЛВМ обеспечивает все преимущест-
ва, предусмотренные при полуавтома-
тической междугородной связи.
Комплекты РСЛИ и РСЛВ в зависи-
мости от типов соединительных ли-
ний:
двухпроводные линии — РСЛИ-2
трехпроводные линии — РСЛИ-3,
РСЛВ-3, РСЛВМ-3
каналы систем передачи с частотным
разделением каналов — РСЛУ-ИК,
РСЛУ-ИД, РСЛУ-ВКД, РСЛУ-ВМКД
Комплекты РСЛУ-ИК, РСЛУ-ИД,
РСЛУ-ВКД, РСЛУ-ВМКД не входят
в состав оборудования УПАТС-100/400
и поставляются согласно проектной до-
кументации по ТУ на АТСК-У.
Основные коммутационные
элементы—МКС типов 20X10X6 и
20X20X3; реле типа РПН — в реги-
страх, абонентских, шнуровых комп-
лектах и комплектах РСЛ; реле типа
РЭС-14 — в маркерах.
Конт р о л ь н о- и сп ыт а т ел ьиа я
аппаратура — контроль за работой
станции осущест вляется с помощью
стат.ивной и общестанцион-ной сигнали-
зации. Предусмотрена возможность
включения выносной сигнализации, ко-
торая имеет два сигнала об аварийном
и предаварийном состоянии оборудова-
ния станции. В состав испытательной
аппаратуры входят: комплект контроль-
ного абонента (автоответчик) КА для
проверки комплектов входящих РСЛ
со стороны районной АТС, испытатель-
ный прибор (ИП) для проверки або-
нентских- линий, шнуровых комплектов
и комплектов РСЛ. Для дистанционной
проверки абонентских линий с выше-
стоящей станции в УПАТС предусмот-
рена возможность установки РСЛ-
АУД на одно из рабочих мест РСЛВ.
Конструктивное исполне-
ние — конструкция разборная; детали
металлоконструкций и электромонтажа
собираются на месте монтажа станции
в стативы шкафного типа, используе-
мые для установки на них приборов,
узлов и деталей. Стативы устанавли-
ваются попарно монтажными сторона-
ми друг к другу. Габаритные размеры
спаренных стативов 2400Х1044Х
Х504 мм.
Все платы, на которых установлены
реле, МКС и другие элементы, кроме
общестативной платы, — съемные, со-
членяются со стативом с помощью
разъемных колодок, устанавливаемых
на стативе и на съемных платах.
Межстативные соединения осущест-
вляются с помощью таких же разъем-
ных колодок, устанавливаемых в ниж-
ней части стативов. В стативе кросса
кабели распаиваются непосредственно
на громоотводные полосы и пирами-
дальные рамки. Он одновременно вы-
полняет функции промщита.
Координатная АТСК-100/2000
Назначение — для использования
на сельских и учрежденческо-производ-
ственных телефонных сетях, в качестве
районной АТС на нерайонированных и
районированных ГТС с 5-значной ну-
мерацией и подстанции для обслужива-
ния телефонной связью поселков го-
родского типа.
Емкость станции — кратна 100 но-
мерам, предельная—до 4000 номеров.
В станцию могут включаться инди-
видуальные абонентские линии, абонент-
ские линии со спаренными телефонны-
ми аппаратами, таксофоны, соедини-
тельные линии к учрежденческо-произ-
водственным1 еледюннымстанциям руч-
ного обслуживания УПРТС с серийным
исканием, соединительные пинии к ц>,
гим АТС, МТС и AM ГС.
Спаренное включение — i еле-
фоиные аппараты включаются через
блокиратор в общую абонентскую ли-
нию, которая, через комплект САК под-
ключается к двум абонентским комп-
лектам АК станции..
В сотенный абонентский блок может
быть включено до 20 спаренных теле-
фонных аппаратов с номерами 10... 29.
Включение таксофонов и
СЛ к УПРТС — предусматривается
включение до шести таксофонов с но-
мерами абонентских комплектов — 00,
55, 66, 77, 88, 99 и до восьми соеди-
нительных линий к УПТС с серийным
исканием.
Нумерация — внутристанционная
может быть 3-, 4- и 5-значная.
Выход к другим АТС осуществляет-
ся по 5-значной нумерации, а к за-
казной службе МТС и спецслужбам —
по сокращенной 2-, 3-значной нуме-
рации.
Ограничение права поль-
зования внешней связью — ин-
дивидуальное по исходящей связи и
групповое по сотням абонентов по вхо-
дящей связи.
Структурная схема станции
(рис. 2.27). Станции построена по блоч-
ному принципу и содержит типовые
блоки ступеней абонентского АИ, груп-
пового ГИ и регистрового РИ иска-
ний.
Ступень абонентского искания — трех-
звенная. Во входы звена А блока сту-
пени АИ включаются индивидуальные
абонентские линии, таксофоны, соеди-
нительные линии от УПРТС и абонент-
ские линии со спаренными телефонны-
ми аппаратами. В выходы звена В АИ
включаются 20 исходящих линий, в ко-
торые через промщит АИ — ШК обес-
печивается включение шнуровых комп-
лектов ШК по схеме неполнодоступно-
го включения и 20 входящих ПЛ меж-
ду звеньями В и С. Во входы звена С
включаются 20 входящих внутристан-
цнонных линий.
Ступень группового искания — двух-
звенная. Блок АВ ступени ГИ содер-
жит 30 входов, 40 ПЛ между звенья-
ми А и В и 200 выходов. Во входы
ступени ГИ включаются ШК и подклю-
чающие комплекты ПКУ. Выходы зве-
на В ступени ГИ являются общими для
всех блоков и в них включаются внут-
Рис. 2.27. Структурная схема РАТС типа АТСК-100/2000
рнстанционные линии к блокам ступе-
ни АИ и исходящие комплекты РСЛ
к АТС,. АМТС и спецслужбам. Число
направлений на ступени ГИ до 20 с
доступностью 10 или до 10 с доступно-
стью 20. Возможны направления с разной
доступностью, но общее число выхо-
дов на ступени ГИ — 200. Предельная
емкость станции зависит от числа на-
правлений связи. На рис. 2.27 приве-
дена структурная схема станции с одной
ступенью ГИ. Увеличение емкости стан-
ции обеспечивается введением второй
ступени ГИ.
Выбор направления на ступени ГИ
может производиться одной, двумя
или тремя цифрами кода направления.
Ступень регистрового искания пост-
роена по схеме однозвенного включе-
ния и блок РИ состоит из одного МКС
10X10X12. Блок обеспечивает включе-
ние 20 ШК или ПКУ к пяти регист-
рам, которые подключаются к ШК по
схеме с обратной блокировкой. Комп-
лекты РСЛ от однотипных станций в
ступень РИ не включаются.
Соединения на всех ступенях иска-
ния устанавливаются маркерами, за-
крепленными за блоками.
Внутристанционное соединение про-
ходит через АК — звенья А и В сту-
пени АИ — ШК — звенья А и В сту-
пени ГИ — звенья С, В и А ступени
АИ — АК. Сигнал «Ответ станции» по-
сылается вызывающему абоненту из
регистра.
Если линия вызываемого абонента за-
нята, то регистр освобождает все при-
боры, участвующие в соединении, а вы-
зывающему абоненту из его АК по-
дается зуммерный сигнал «Занято».
Удержание электромагнитов МКС сту-
пеней АИ и ГИ, посылка вызова в ли-
нию вызываемого абонента и сигнала
«Контроль посылки вызова» в линию
вызывающего абонента, а также пита-
ние микрофонов абонентов осуществля-
ется из ШК-
В АТСК-100/2000 принята система
одностороннего отбоя.
Исходящее соединение проходит че-
рез АК — звенья А и В ступени АИ —
ШК — звенья А и В ступени ГИ —
РСЛ. Удержание электромагнитов
МКС ступеней АИ и ГИ, а также пи-
тание микрофона вызывающего абонен-
та производится из ШК.
Исходящее автоматическое междуго-
родное соединение осуществляется по
индексу выхода на АМТС с последую-
щей трансляцией ШК номера вызывае-
мого абонента и автоматическим опре
делением номера и категории вызываю-
щего абонента с помощью АОН и пе-
редачи этой информации в промежу-
точный регистр ПР, а затем на АМТС.
Входящее соединение проходит че-
рез РСЛУ-ВС, ВСУ — ПКУ — звенья А
и В ступени ГИ — звенья С, В и А сту-
пени АИ — АК- Соединение от одно-
типной АТС устанавливается под уп-
равлением регистра исходящей станции,
иомер вызываемого абонента прини-
мается полярным кодом кодовыми при-
емопередатчиками КПП маркеров сту-
пеней ГИ н АИ. При связи от АТСК,
АТСДШ к комплекту ПКУ подключа-
ется свободный регистр, который при-
нимает информацию о номере вызывае-
мого абонента декадным кодом. Удер-
жание электромагнитов МКС ступеней
ГИ и АИ, а также посылка вызова
вызываемому абоненту и сигнала «Кон-
троль посылки вызова» вызывающему
абоненту и питание микрофона вызы-
ваемого абонента осуществляются из
комплектов.
Входящее междугородное соединение
осуществляется через комплект между-
городной связи PC Л Т-ВМС и далее
аналогично входящему соединению от
АТСК, АТСДШ. Комплект РСЛТ-ВМС
обеспечивает все преимущества, преду-
смотренные при полуавтоматической
междугородной связи.
Комплекты РСЛ в зависимости от
типов соединительных линий:
трехпроводные линии — РСЛИ-3,
РСЛВП-3
линии со спецслужбами — РСЛспец
каналы систем передачи с частотным
разделением каналов и с выделенным
сигнальным каналом — РСЛУ-ИС,
РСЛУ-ВС, РСЛУ-ИМС, РСЛУ-ВМС
каналы систем передачи с частотным
разделением каналов без выделенного
сигнального канала — РСЛТ-ИС,
РСЛТ-ВМС
каналы цифровых систем передачи
(ИКМ) — ИСУ, ВСУ
заказно-соединительные линии к МТС
и АМТС —ИКЗСЛ
Основные коммутационные элемен-
ты— МКС 20X10X6, 10X20X6 и
10X10X12, реле типов РЭС-14 и РПН,
поляризованные реле и полупроводни-
ковые приборы. В АТСК-100/2000 про-
изводства ВНР реле РЭС-14 не исполь-
зуются.
Контрольно-испытательная
аппаратура — счетчики числа за-
мятий и непрохождений, устройство ав-
томатического контроля УАК за рабо-
тоймаркеров с записью непрохожде-
ний любого маркера с помощью дефек-
тографа, автотренер для проверки обо-
рудования станций с помощью конт-
рольных вызовов.
В состав испытательной аппаратуры
входят: прибор ПРК для проверки ра-
боты регистра, маркера РИ и кодового
приемника; прибор ПШК для провер-
ки ШК и комплектов РСЛ; прибор
ПЗМ для проверки работы маркеров
АИ, ГИ и РИ. Для совместной рабо-
ты с испытательными приборами стан-
ции имеется комплект контрольного
абонента КА.
Предусматривается передача на вы-
шестоящую АТС информации о повреж-
дениях оборудования по свободной со-
единительной линии с помощью сиг-
нальных комплектов СК и СКЦ, уста-
навливаемых соответственно на АТСК-
100/2000 и вышестоящей АТС.
Конструктивное исполне-
ние — однотипные двухсторонние ста-
тивы шкафного типа размером 2200Х
Х755Х440 мм.
Для размещения съемных приборов
(комплектов РСЛ, ШК, КУ и т. п.)
используются двух- и трехрядные съем-
ные платы. Абонентские комплекты и
маркеры размещаются на поворотных
рамах. Остальное оборудование стан-
ции, в том числе МКС, имеет жесткое
крепление. Обеспечен доступ к монтажу
любой несъемной платы и МКС.
Станции комплектуются рядовыми и
магистральными закрытыми кабельны-
ми желобами, которые крепятся на
стативах станции. Секции кабельного
желоба позволяют иметь ширину про-
хода между стативами 800 и 1200 мм.
2.6. Квазиэлектроиные
и электронные АТС
Квазиэлектронная АТС типа
«Кварц»
Квазиэлектронную АТС типа «Кварц»
предусматривается использовать на го-
родских телефонных сетях с 5-, 6- или
7-значной нумерацией, а также на се-
тях со смешанной 5- или 6-значной,
6- или 7-значной нумерацией.
В качестве централизованного управ-
ляющего устройства (ЦУУ) на станции
применен специализированный вычисли-
тельный комплекс типа «Нева 1М». Уп-
равление работой оборудования произ-
водится с помощью записанных в па-
мяти ЦУУ программ. Предельная ем-
кость АТСКЭ составляет 20 000 номе-
ров при нагрузке 0,1 Эрл на одну або-
нентскую линию.
К .АТСКЭ могут быть подключены
телефонные аппараты с номеронабира-
телем как дисковым, так и тастатур-
ным. Предусматривается также под-
ключение городских таксофонов без ог-
раничения времени разговора.
Включение спаренных телефонных ап-
паратов не предусматривается.
Расчетная трудоемкость обслужива-
ния оборудования АТСКЭ (включая
ЦУУ) в пересчете на одну абонентскую
линию (в начальный период) состав-
ляет около 0,5 чел-ч в год. В дальней-
шем эта трудоемкость должна быть
снижена до ОД чел.-ч в год на або-
нентскую линию при емкости АТСК
10 000... 20 000 номеров.
Для связи со встречными АТС и уз-
ловыми станциями городских телефон-
ных сетей в АТСКЭ предусмотрены
комплекты соединительных линий сле-
дующих типов: исходящие и входящие
двухпроводные комплекты ИКСЛ-2,
ВКСЛ-2, а также РСЛК с отбоем пе-
ременным током 25 Гц, трехпроводные
исходящие и входящие комплекты
ИКСЛ-3 и ВКСЛ-3.
Для связи с междугородной стан-
цией предусмотрены исходящие и вхо-
дящие комплекты с выделенным сиг-
нальным каналом ВСК и без него:
ИКЗСЛ н вкслм.
Исходящая связь к спецслужбам в пре-
делах местной сети осуществляется на-
бором 2- или 3-значиого индекса с пер-
вой цифрой «0».
Исходящая и входящая связь с АМТС
типа ARM-20, АМТС-2 и АМТС-3 осу-
ществляется аналогично связи АТСК с
этими станциями.
Оборудование станции рассчитано иа
включение абонентских линий со сред-
ней суммарной нагрузкой до 0,10 Эрл.
Среднее время занятия приборов раз-
говорного тракта 72 с (5 вызовов на
абонентскую линию в ЧИН). .
Допустимая вероятность потерь прк
установлении соединений в пределах
АТС из-за занятости приборов или про-
межуточных линий (ПЛ) с учетом по-
терь из-за отсутствия соединительных
линий (СЛ) при нагрузке, указанной
выше, должна быть не более:
0,005 — при исходящей связи от або-
нентов;
0,001 — к узлу спецслужб 01, 02, 03
и 04 и 0,010 для остальных служб;
0,010 — при местной входящей связи;
0,002 — при междугородной входящей
связи;
0,025 — при внутристанционной связи.
Общий коэффициент непрохождений
соединений, ие должен превышать 1 %
при проведении контрольных вызовов
в пределах АТСКЭ и не более 3% при
проведении контрольных вызовов к дру-
гим АТС сети. Параметры станционно-
го четырехполюсника АТСКЭ «Кварц»
следующее:
Рабочее затухание, дБ ..........................................1,0
Искажения затухания разговорного тракта по отношению к за-
туханию на частоте 800 Гц, дБ, в полосе частот, Гц, не выше:
300... 400 ..............................................—0,2...+0,5
.400... 2400 .............................................—0,2... + 0,3
2400... 3400 ............................................... —0.2...0.5
При изменении уровня сигнала измерительной частоты от
—40...+6 дБ в точке с нулевым относительным уровнем амп-
литудная характеристика тракта должна быть прямолинейной
с точностью, дБ.................................................0,2
Средняя за час псофометрическая мощность шума в тракте в
ЧНН в точке с нулевым относительным уровнем, пВт (дБ) . . 100 (—70)
Средняя за час мощность невзвешенного шума, измеренная в раз-
говорном тракте в ЧНН, пВт, дБ, не более, в полосе частот, кГц:
0,03... 20 ................................................. 100 000 (—40)
0,4... 3,4 ................................................ 400 (—64)
Переходное затухание между различными трактами в полосе
частот 0,3—3,4 кГц, дБ, ие менее................................78
Затухание несогласованности двухпроводного тракта по отно-
шению к активному сопротивлению 600 Ом, дБ, в полосе
частот, кГц,
0,3... 0,6 .. . . , .......................26
0,6... 3,4 . .........................................20
Вероятность появления импульсных помех длительностью
100 мкс и более относительно нулевого уровня с уровнем по-
рога, дБ:
—27.....................................................^1-10~е
—16.....................................................sSl-K)-»
Сопротивление изоляции между любыми из двух проводов раз-
говорного тракта и землей при отключении батареи и относи-
тельной влажности воздуха в помещении станции в течение
последних двух суток не выше 65% и температуре +15... 30° С,
МОм...................................................... . 20
Электрическая прочность изоляции проводов разговорного трак-
та по отношению к земле и между проводами при •испытании
в течение одной минуты при нормальных климатических усло-
виях, Вафф . . . < . ............................... 500
Предусматривается, что АТСКЭ бу-
дет обслуживаться контрольно-коррек-
тирующим методом. Все процессы об-
служивания будут автоматизированы.
Затраты на техобслуживание, включа-
ющее замену поврежденных плат, про-
филактику устройств ввода-вывода и
ряд других работ, определенных инст-
рукцией по эксплуатации, не будет
превышать 6,5 ч в неделю.
Оборудование АТСКЭ в процессе
эксплуатации обеспечивает устойчивую
работу в следующих климатических ус-
ловиях: температура окружающей сре-
ды +5...+40° С; относительная влаж-
ность 40... 95% при +30° С; атмосфер-
ное давление 61,2... 105 кПа. При
этом нормальными климатическими ус-
ловиями считаются: температура авто-
зала +25°С±5%, относительная влаж-
ность 65+5%.
При транспортировании и хранении
оборудования допускается длительное
пребывание его при температуре сре-
ды —50... +50° С и относительной влаж;
ности 40... 95 % и минимальном ат-
мосферном давлении 8,2 кПа.
Оконечная АТСКЭ (рис. 2.28) состоит
из коммутационного оборудования (КО)
и центрального управляющего устрой-
ства (ЦУУ) и периферийного управ-
ляющего устройства (ПУУ).
Коммутационное оборудование вклю-
чает коммутационное поле КП, комп-
лекты абонентских линий АК, исходя-
щие и входящие комплекты соединитель-
ных линий КСЛ, служебные и шну-
ровые комплекты.
Коммутационное поле выполнено на
базе двух типовых блоков: блока або-
нентских линий БАЛ и блока соедини-
тельных линий БСЛ. Блок абонентских
линий имеет 4096 входов и 1024 вы-
хода. Он состоит из четырех звеньев А,
В. С и D, выполненных на герконовых
матричных соединителях. Матрицы или
звенья соединены друг с другом двух-
проводными соединительными линиями.
Б блоке БАЛ применено сжатие 4:1,
т. е. 4096 входов соединяются только
с 1024 выходами. Сжатие достигается
тем, что выходы каждых двух матриц
звеньев А и В запараллеливаются. На
входы БАЛ включаются АК, в выхо-
ды—-шнуровые комплекты, с помощью -
которых осуществляется связь между
абонентами АТСКЭ «Кварц», и соеди-
нительные линии для связи с БСЛ.
В выходы БСЛ подключаются комп-
лекты соединительных линий (КСЛ),
батарейные передатчики (БПер), пред-
назначенные для передачи батарейных
(декадных) импульсов в сторону де-
кадно-шаговых АТС; частотные приемо-
передатчики (ЧПП), с помощью кото-
рых происходит обмен управляющей -.
информацией с координатными АТС
многочастотным кодом «2 из 6»; слу-
жебные комплекты, в функции которых
входит передача в сторону абонента
АТСКЭ или соединительной линии аку-
стических сигналов «Занято», «Контроль
посылки вызова» и других сигналов.
Коммутационное поле БСЛ также -
имеет четыре звена. Назначение бло-
ка — подключение линии любого або-
нента к любому выходу КСЛ, служеб-
ному комплекту СК или приемнику на-
бора номера.
Любые виды соединений: внутренние,
исходящие, входящие — осуществляют-
ся через восемь звеньев КП.
Для построения БАЛ и БСЛ исполь-
зуются матричные соединители ферри-
довые МСФ с параметрами 8X8X2
(восемь входов, восемь выходов, двух-
проводные). В зависимости от емкости
АТСКЭ имеет определенное число БАЛ
и такое же число БСЛ. Наращивание -
емкости станции осуществляется добав--
Рис. 2.28. Структурная схема оконечной АТСКЭ «Кварц»
,жнисм одинакового числа блоков БАЛ
и БСЛ.
Состояние коммутационного поля ото-
бражается в памяти центрального уп-
равляющего устройства ЦУУ. Поиск и
Рис. .2.29. Схема феррода:
J— тактовая обмотка; 2— выходная обмотка;
3 — обмотка линейная; рр— контакты разде-
лительного реле
запоминание путей в КП производится
специальными программами, с помощью
которых координаты точек коммутации,
которые необходимо проключить в КП.
передаются на периферийные управляю-
щие устройства ПУУ.
Абонентский комплект состоит из
двух реле: линейного и разделительно-
го. Сердечник линейного реле выпол-
нен из феррода (рис. 2.29). Принцип
работы феррода заключается в следую-
щем: на обмотку 1 от тактового гене-
ратора подаются тактовые прямоуголь-
ные импульсы амплитудой порядка 1А.
На обмотке 2 будет возникать ЭДС
или сигнал лишь в том случае, если по
обмотке не течет ток (абонент не снял
трубку и шлейф не замкнулся). Если
же трубка снята, абонентский шлейф
замкнут, то ток, протекающий по об-
мотке 3, насыщает ферритовый стер-
жень, на который намотаны все три
обмотки, и сигнала на выходе (обмот-
ка 2) не будет. Это является для схем
управления сигналом о необходимости
взятия на обслуживание абонента,
снявшего трубку. Разделительное реле
АК составляет девятую вертикаль МСФ
звена А БАЛ.
Комплекты КСЛ, ЧПП, БПер выпол-
нены на электронных элементах (тран-
зисторы, диоды, конденсаторы и др.
элементы) с применением герконовых
реле в цепях подключения и управле-
ния.
Периферийные управляющие устрой-
ства ПУУ предназначены для связи ра-
ботающего на большой скорости (мик-
росекунды) ЦУУ с относительно мед-
ленно работающими матричными ферри-
довыми соединителями или герконовыми
реле (миллисекунды).
Команды от ЦУУ, поступающие в
ПУУ в двоичном коде, проверяются и
с помощью дешифраторов команд пе-
редаются непосредственно на исполни-
тельные схемы, т. е. схемы, осущест-
вляющие включение или выключение ре-
ле, матричных соединителей и другие
операции. Связь ЦУУ с ПУУ осущест-
вляется по проводам —• информацион-
ным шинам (ИНФШ), общим для ряда
периферийных управляющих устройств.
На входе каждого ПУУ имеются
схемы, запрещающие прием информа-
ции с шин, а сигнал разрешения на
прием информации подается по адрес-
ным шинам (АДРШ).
Вся информация из ЦУУ в ПУУ
передается через центральный импульс-
ный распределитель (ЦИР). Один ЦИР
.обслуживает ПУУ АТСКЭ емкостью
8000 номеров, при превышении кото-
рой число ЦИР увеличивается.
Устройство ПУУ ОПР определяет
состояние АК, КСЛ и контрольных то-
чек в ПУУ и передают Полученную ин-
формацию в ЦУУ. Управление ПУУ
ОПР осуществляется из ЦУУ. Емкость
определителя (число точек опроса) —
1024.
Устройство ПУУ КСЛ принимает ко-
манды из ЦУУ и производит управ-
ление реле КСЛ, приемниками и пере-
датчиками; ПУУ КСЛ делятся на два
типа: медленное — для управления гер-
коновыми реле и быстрое—'Для управ-
ления ЧПП. Медленное ПУУ КСЛ об-
служивает группу до 160 КСЛ; быст-
рое ПУУ КСЛ управляет работой из
64 ЧПП. Цикл работы обоих ПУУ
КСЛ равен 20 мс и 24 мкс соответ-
ственно.
Устройство ПУУ КП управляет ра-
ботой МСФ двух звеньев (А и В, С
«Пит. д.). Все ПУУ КП построены
по единому принципу. Цикл работы
ПУУ КП равен 20 мс. Емкость КП, об-
служиваемого одним ПУУ КП, состав-
ляет для звеньев АВ 1024 X 256 вхо-
дов/выходов, а для остальных звеньев
512X512 входов/выходов.
ЦУУ «Нева-1М» состоит из двух
специализированных управляющих машин
СУМ, работающих параллельно и син-
хронно. В состав каждой СУМ входят:
центральный процессор ЦПР, перифе-
рийный процессор ППР, устройство со-
пряжения ЗУ — УСЗУ, блок каналов
КАН с одним мультиплексным и двумя
селекторными каналами, пульт управ-
ления.
Все функциональные блоки одной
СУМ соединены с аналогичными бло-
ками другой СУМ через систему шии.
Скорость работы ЦУУ — 500 000 оп./с.
Число уровней прерывания —16. Рас-
четное время полного простоя ЦУУ —
2 ч за 20 лет. Под полным простоем
понимается остановка обеих СУМ.
В качестве внешних устройств ЦУУ
могут быть использованы телетайпы,
устройства записи на магнитной лейте
и дисплеи. Внешние устройства предна-
значены для записи иа внешнюю память
(накопитель на магнитной ленте НМЛ)
программ, редко используемых в про-
цессе работы ЦУУ, что позволяет не
увеличивать объем более дорогой опе-
ративной памяти. На НМЛ также запи-
сывается различная информация по
учету нагрузки, информация по учету
стоимости разговоров. Телетайпы и дис-
плеи служат устройствами, с помощью
которых персонал АТС ведет диалог с
ЦУУ, т. е. задает определенные коман-
ды и получает ответ. На названные
устройства ЦУУ может также вывести
информацию о неисправности какого-
либо устройства АТС, т. е. аварийные
сигналы.
В состав АТСКЭ входит подстанция
емкостью до 2048 абонентских линий.
Максимальное число подстанций, вклю-
чаемых в оконечную АТСКЭ, равно че-
тырем. Управление подстанцией осу-
ществляется от управляющего устрой-
ства оконечной АТС по общему кана-
лу управления. Конструктивно подстан-
ция представляет собой вынос двух
звеньев КП: А и В с периферийными
управляющими устройствами (ПУУ
ОПР, ПУУ КП).
Электропитание оборудования АТСКЭ
осуществляется от опорного источни-
ка 60В ±10 %. Питание внешних уст-
ройств ЦУУ осуществляется от источ-
ника вторичного электропитания ИВЭ,
преобразующих напряжение —60 В в
напряжение +5 В. '
Электронная АТС типа
МТ-20/25
На базе оборудования электронной
АТС типа МТ-20/25 могут быть пост-
роены оконечные и транзитные АТС.
Оконечная АТСЭ МТ-25 (рис. 2.30)
состоит в основном из оборудования
сопряжения ОСО аналоговых линий с
цифровым коммутационным полем
ЦКП; оборудования сигнализации ОСИ
оборудования коммутации ОК, а так-
же концентраторов К и центрального
устройства управления ЦУУ.
Оборудование сопряжения предназна-
чено для стыка станции МТ-25 с
низкочастотными линиями для обеспе-
чения передачи в обе стороны как ре-
чевых сигналов, так и сигналов управ-
ления и линейных сигналов («Занятие»,
«Ответ», «Отбой» и т. д.). Одно уст-
ройство сопряжения обслуживает груп-
пу из 30 КСЛ. После преобразования
в цифровую форму, сигналы от 30 КСЛ
передаются в КП по одному тракту
ИКМ-30. Преобразование сигналов в
цифровую форму осуществляется в бло-
ке оконечного цифрового оборудова-
ния цо.
Для обмена сигналами управления и
линейными сигналами используется обо-
рудование адаптера сигнализации, в
задачу которого входит обмен сигна-
лами с встречной АТС телефонной се-
ти, для чего адаптер сигнализации осу-
ществляет передачу в сигналлер по
16-му каналу аппаратуры ИКМ-30 всех
сигналов, полученных по 30 соедини-
тельным линиям от встречной АТС.
Б обратном направлении осуществля-
ется управление состоянием реле
30 КСЛ устройства сопряжения.
В состав устройства сопряжения вхо-
дят также усилители с коммутируемым
коэффициентом усиления —3,5 дБ, ко-
торые управляются от устройств уп-
равления адаптера сигнализации.
Оборудование сигнализации ОСИ со-
стоит из средств обмена сигналам»
взаимодействия и управления с концен-
траторами и встречными АТС. Указан-
ные сигналы передаются в блоки сиг-
нализации, управляемые микропроцес-
сорами. Для получения сигнальной ин-
формации, устройства сигнализации че-
рез КП подключаются к 16-м времен-
ным каналам аппаратуры ИКМ, соеди-
няющей концентраторы или встречные
АТС с АТС МТ-25. Типы комплектов
соединительных линий МТ-20/25 ука-
заны в табл. 2.29.
Оборудование сигнализации работает
в режиме двустороннего обмена сигна-
лами, поэтому независимо от типа оно
Кросс ИКМ~
Тракты икмзо
16
нчсл \осо
В1
В2
16
ППМ/
пли
ЦУУ
ОТщестанционные шины одмека
сигналами между СУМ и перисрерийными
устройствами
В I ИТП]
Рис. 2.30. Структурная схема оконечной АТСЭ МТ-25:
ВК временная ступень коммутации; ПК — пространственная ступень коммутации; ПК — прост-
ранственная ступень коммутации; ИСА,В — источники акустических сигналов; ИТП — интерфейс
Передачи
16 16
вуееуу
П
ИТП\А
РТЛ\А
Таблица 2.29
Типы комплектов соединительных
линий МТ-20/25
Соединительные линии Тип- встречного ксл Тип КСЛ МТ-20/25
Четырехпро- водные внутри здания: А2
входящие ГИЗ
исходящие Двухпровод- ные: гив В2
входящие ИКС Л-2 I
РСЛИ-2 С
РСЛ ПИ I
’Исходящие РСЛВ-2 д
ГИМ Н2
Уплотненные аппаратурой «Кама»: РСЛПВД У
с век РСЛУ-ЧД Е
без BCK РСЛУ-ВКД F
Уплотненные пкв-икм
аппаратурой пки-икм ИКМ
икм СИ СВ
имеет цепи приема и передачи-. Связь
устройств сигнализации с ЦУУ обес-
печивается под управлением микропро-
цессоров, которые используются в раз-
личных устройствах сигнализации.
Программируемые микропроцессоры
сигнализации (ППС) содержат сигнал-
леры, соответствующие используемому
типу сигнализации. В состав АТС
МТ-25 входят следующие ППС:
ППСКК ППС канал/канал, обрабаты-
вающий сигналы взаимодействия и ре-
гистровые сигналы, посылаемые посто-
янным током; ППСМЧ (ППС многоча-
стотной сигнализации), содержащий
многочастотный сигналлер и микропро-
цессор, обрабатывающий информацию,
посылаемую многочастотным кодом «2
из 6»; ППСК (ППС сигнализации кон-
троля), принимающий и посылающий
сигналы контроля и технического об-
служивания. В целях повышения на-
дежности, все ППС, как и другие уст-
ройства управления, дублированы.
Структурная схема ППС показана на
рис. 2.31.
В состав оборудования коммутации
ОК входят: цифровое коммутационное
поле ЦКП, периферийное программи-
руемое устройство маркировки ППМ;
периферийное программируемое устрой-
ство непрерывного пассивного контроля
ППК; периферийное программируемое
устройство аварийной сигнализации
ППА; центральный генератор ЦГ.
Цифровое коммутационное поле
(ЦКП) — четырехпроводное. Оно обес-
печивает коммутацию двух разговор-
ных каналов для каждого соединения:
канала приема и канала передачи. В за-
висимости от емкости ЦКП имеет раз-
личную структуру построения. При ем-
кости поля до 512 трактов ИКМ оно
строится по структуре «время — время»,
а при емкости 2048 трактов ИКМ — по
структуре «время — пространство — вре-
мя»; т. е. между временными коммута-
торами устанавливается пространствен-
ная ступень, которая содержит два зве-
на на матрицах 8X16 и 16X8. Для
надежности ЦКП состоит из двух оди-
наковых ветвей (Bl, В2), которые об-
служивают вызовы в случайном поряд-
ке. Выбор ветви осуществляется спе-
циальной схемой ВВ.
Передача информации через ЦКП
осуществляется в двоичной форме, а
по линиям ИКМ — кодом HDB-3, по-
этому на входе ЦКП установлены пре-
образователи кода ПРК, осуществляю-
щие преобразование кода HDB-3 в
двоичный код, или наоборот. На входе
Устройство сВязи с телефонной
периферией
Рнс. 2.31. Структурная схема програм-
мируемого периферийного устройства
сигнализации ППС
ЦКП устанавливаются также индиви-
дуальные устройства для каждого
тракта ИКМ-30, обеспечивающие согла-
сование частоты и фазы сигналов, по-
ступающих с линии с частотой и фазой
сигналов тактового генератора станции
(ИКВ на входе и ИКИ на выходе
ЦКП).
Коммутационное поле построено так,
что в нем практически отсутствуют бло-
кировки. Скорость работы КП —
4 мбит/с. Управление КП осуществляет
ППМ, которое управляет непосредствен-
но включением и отключением путей и
КП. Поиск свободных путей в КП осу-
ществляет ЦУУ и выдает координаты
найденного пути в ППМ. Устройство
ППМ связано по станционным шинам
с СУМ А, а ППМ В —с СУМ В. Как
и другие программируемые периферий-
ные устройства, ППМ построено на ба-
зе микропроцессора и выполняет сле-
дующие логические операции:
обмен с СУМ информацией;
контроль производимых операций;
обмен сигналами с временной и про-
странственной частями КП-
Систематический контроль качества
работы КП осуществляет ППК, обес-
печивающими ввод цифровой комбина-
ции на входе КП, считывание ее на
выходе и сравнение с поданной иа
вход. Путь считается исправным, если
два контрольных последовательных
сравнения дали положительные резуль-
таты.
Периферийное программируемое уст-
ройство аварийной сигнализации ППА
предназначено для сбора и сообщения
персоналу о всех неисправностях в
коммутационном оборудовании, в том
числе устройствах питания, задающем
генераторе, источнике тональных сиг-
налов и других устройствах. Устройст-
во ППА осуществляет классификацию
неисправностей и выдает сообщение на
телетайп с данными о характере и
месте неисправности.
Центральный генератор ЦГ предна-
значен для подачи синхросигналов в
различные устройства системы. Он гене-
рирует частоту синхронизации по так-
там СТ с периодом 122 мс и частоту
синхронизации по циклу СЦ с перио-
дом 250 мс, соответствующую часто-
те передачи сигналов цикловой синхро-
низации.
В состав ЦГ входят два ведущих ге-
нератора и три ведомых, работающих
под контролем ведущего генератора.
В случае выхода из строя одного ве-
дущего генератора происходит автома-
тическое переключение на другой веду-
щий генератор.
При автономной работе стабильность
частоты центрального генератора рав-
на 10~6. Параметры выходных сигна-
лов генератора: частота на выходе —
8,1292 МГц; форма сигнала — прямо-
угольная; скважность 1/2.
При нормальной работе генератора
горит лампа на пульте системы. Нор-
мальный или аварийный режим работы
отражается также в централизованном
устройстве аварийной сигнализации.
Блок абонентских линий или концен-
тратор К используется для включения
максимально 768 . абонентских линий.
Для связи его с КП станции исполь-
зуются тракты ИКМ. В зависимости от
числа подключенных абонентов и на-
грузки может быть подключено 2... 6
систем ИКМ-30. Концентратор может
быть местным или удаленным, однако
электрический стык в обоих режимах
его работы одинаков, т. е. при исполь-
зовании К в качестве удаленного тре-
буется установка оконечного оборудо-
вания линейных трактов иа всех сис-
темах ИКМ-30, подключаемых к кон-
центратору.
К концентратору могут быть под-
ключены аппараты с дисковым и тас-
татурным номеронабирателем; с конт-
рольным счетчиком учета разговоров и
таксофоны. На структурной схеме
(рис. 2.32) показаны основные блоки,
входящие в состав концентратора.
Абонентский комплект концентратора
содержит схему защиты от перенапря-
жений, которые могут возникнуть на
проводах; дифсистему для перехода с
двухпроводной цепи на четырехпро-
водную; реле подключения сигнала вы-
зова к абонентской линии; реле под-
ключения контрольных цепей для про-
верки абонентской линии и телефонно-
го аппарата.
Рис. 2.32. Структурная схема концен-
тратора
Блок КПАИМ содержит амплитудно-
импульсный модулятор. Он же одно-
временно является концентратором ли-
ний (концентрация 2:1).
В разговорных цепях установлен Ко-
дек, преобразующий аналоговые сиг-
налы в цифровую форму и обратно.
После кодека установлено оборудова-
ние коммутационного цифрового поля
КПЦ, осуществляющее концентрацию
цифровых каналов 2:1. На выходе
цифрового поля установлен блокИКПЛ
для согласования КП с линиями
ИКМ-30, обеспечивающий преобразова-
ние станционного кода в линейный код
HDB-3, синхронизацию линейных и
станционных (в пределах концентрато-
ра) сигналов, а также ввод и вывод
сигнализации в 16-й временной канал
аппаратуры ИКМ и сигналов общего
канала сигнализации ОКС, организо-
ванного также в 16-м временном кана-
ле и используемого для обмена сигна-
лами управления и контроля между
концентратором и АТС.
Концентратор содержит микропро-
цессор МКПР, периферийные устрой-
ства, маркер, распределитель сигналов,
устройства обнаружения ошибок, тай-
мер. Микропроцессор состоит из' логи-
ческого, арифметического устройства и
устройства управления. Под управле-
нием микропроцессора абонентских
ОПР производит поиск абонентских
линий, где произошло изменение со-
стояния шлейфа, а также все виды
проверок как абонентских линий, так
и оборудовання концентратора. Маркер
осуществляет управление коммутацион-
ными полями и их проверку. В задачи
управляющих устройств концентратора
входит поиск координат линий (абонент-
ских и соединительных), по которым
поступают заявки на обслуживание,
проключение соединений через КП, про-
верка состояния оборудования самого
концентратора и абонентских линий.
От концентратора к АТС передается
информация о состоянии абонентского
шлейфа (замкнут, разомкнут). Эта ин-
формация по 16-му временному каналу
ИКМ-30 передается как 1 или 0. В об-
ратном направлении от АТС к концен-
тратору передаются:
тарифные импульсы на счетчик, ус-
тановленный на дому у абонента, и
сигналы переполюсовкн, обратной пере-
полюсовки и вызова.
Центральное управляющее устройство
ЦУУ состоит из двух ЭВМ, специаль-
но разработанных для управления ком-
мутационным оборудованием. Обе ЭВМ:
работают параллельно с разделением-
между собой поступающей нагрузки.
ЭВМ обмениваются информацией по
специальному каналу. Каждая ЭВМ-
состоит из центрального процессор?
который обрабатывает информацию, по-
ступающую в виде «слов» по 32 бита
в каждом. Процессор имеет набор из»
106 команд. Объем памяти процессо-
ра— около 1024 кбайт. Память делит-
ся на основную и быструю. Время об-
ращения к основной памяти составляет
850 нс, а к быстрой — 300 нс.
В состав устройств с «внешней» па-
мятью входят накопители на дисках
и магнитных лентах. Используемые в
системе МТ-20/25 диски имеют 256 до-
рожек с общей памятью 11 Мбит. Сред-
нее время доступа к памяти составляет
10 мс. Устройства с внешней памятью
на дисках соединяются через синхро-
низирующее устройство ЗУ с устрой-
ством ввода-вывода и схемой прямого-
доступа к памяти. Накопитель на маг-
нитной ленте НМЛ содержит, в ос-
новном, периодически используемые-
программы, статистические данные по-
нагрузке (число вызовов от абонента.,
по определенному пучку СЛ и другие).
Накопитель на магнитной ленте так-
же соединен с устройством ввода-выво-
да и схемой прямого доступа к па-
мяти.
Схема прямого доступа к памяти
осуществляет обмен информацией меж-
ду памятью процессора и внешней па-
мятью (например, на НМЛ). При этом.
ЭВМ обеспечивает лишь условия обме-
на и его запуск.
Устройства межмашинного обмена
обеспечивают возможность работы двум
ЭВМ с разделением нагрузки. Эти уст-
ройства соединены с каждой ЭВМ по-
средством магистрали (шины). Межма-
шинный обмен обеспечивается:
каналом межмашинного обмена. Име-
ется два канала для прямого и обрат-
ного направления. Передача информа-
ции в каждом направлении незави-
сима;
регистром состояния ЭВМ. В регист-
ре фиксируется состояние соответст-
вующей ЭВМ (например, состояние
«Останов»). Каждое изменение состоя-
ния одной ЭВМ фиксируется в другой,
позволяя тем самым прослеживать со-
стояние одной ЭВМ в другой ЭВМ;
схемой исключения, предоставляющей
каждой из ЭВМ возможность произво-
дить некоторые операции тогда, когда
.другая ЭВМ эти операции не выпол-
няет;
схемой автоматического контроля,
содержащей реле, которые контроли-
руют состояние обеих ЭВМ;
часами реального времени, позволя-
ющими датировать события (например,
время вывода на телетайп какого-либо
сообщения).
В функции техобслуживания входят;
непрерывный контроль состояния обо-
рудования;
тесты и локализация в случае от-
каза в каком-либо виде оборудования;
реконфигурация (т. е. выключение
одного из дублированных устройств из
работы);
подача персоналу сообщений из сис-
темы о произведенных операциях;
осуществление персоналом замены
неисправных съемных плат новыми;
проверка функционирования устрой-
ства после замены плат;
включение устройства в работу.
Производительность ЦУУ около
140 000 выз./ч при дуплексной работе
ЭВМ. При симплексной работе (в ра-
боте одна ЭВМ) производительность
снижается примерно до 90 000 выз./ч.
Станционное оборудование размеща-
ется на стативах, которые опираются
на алюминиевые основания с отвер-
стиями, позволяющими воздуху свобод-
но проходить внутрь статива. Статив
имеет семь этажей, на которых распо-
лагаются ячейки. Ячейки состоят из
двух горизонтальных реек, на которых
монтируется задняя панель. С обеих
сторон на панелях монтируются блоки
подсоединения, разъемы кабелей и пе-
чатных плат. Габаритные размеры ста-
тива: 2080 x900x 450 мм.
Если рассеиваемая мощность иа ста-
тнее превышает 400 Вт, то на стойке
устанавливается плата с вентилято-
рами.
Климатические условия эксплуатации,
хранения и транспортирования МТ-20/25
приведены в табл. 2.30.
На базе оборудования АТС МТ-25
могут быть построены транзитные стан-
ции — МТ-20. В этом случае в состав
оборудования не включаются концен-
траторы.
В связи с тем, что в узловом обо-
рудовании процесс установления про-
ще, чем на оконечной АТС, узловое
оборудование может быть рассчитано
на обслуживание нагрузки около
3000 Эрл.
Электронная система АТСЭ-200
Электронная система АТСЭ-200 при-
способлена для работы с отечественны-
ми городскими АТС только по каналам
ИКМ-30. В состав АТСЭ-200 входят:
АТСЭ типа АТСЭ-220, имеющая мак-
симальную емкость 25 000 номеров, на-
грузку на абонентскую линию 0,1 Эрл
и среднее время ее занятия 72 с;
АТСЭ-210 с максимальной емкостью
2500 номеров и абонентской нагрузкой,
аналогичной нагрузке для 220;
удаленный абонентский модуль, ис-
пользуемый для экономии абонентско-’
го кабеля, с максимальной емкостью
256 абонентских линий.
Т а б л и ц а 2.30
Климатические условия работы, хранения и транспортирования МТ-20/25
Параметр Режим работы Хранение Транспорти- рование
номинальный ПОСТОЯННЫЙ предельный
Температура, °C 20±1 25±10 (для магнит- ных лент до 32) 5+...+40 +30...—25 (при —40°С не более 3 мес) +50...—50
Относительная влажность, % 64+2 До 80 при 35°С 90 при 30°С 32...98 при 38°С
Атмосферное дав- ление, кПа (мм рт. ст.) 100±4 (750+30) 65 (460) — 9(62)
Отличительными особенностями систе-
мы АТСЭ-200 являются:
функционально распределенная сис-
тема управления, для реализации ко-
торой использованы однотипные мнк-
рокомпрессоры;
применение модульной конструкции,
позволяющей помодульное внедрение
возможных усовершенствований сис-
темы.
Параметры станционного четырехпо-
люсника АТСЭ следующие:
четкие стыки между модулями;
модульная структура программного
обеспечения;
развитая система технической экс-
плуатации и технического обслужива-
ния;
в системе отсутствуют устройства
принудительной вентиляции.
Затухание четырехполюсника при двух-
проводном включении на частоте 800 Гц,
дБ, при передаче:
между абонентами внутри АТС
от абонента к двухпроводной СЛ
между двухпроводными СЛ
Среднеквадратическое отклонение затуха-
ния от средней измеренной величины на
частоте 800 Гц, дБ
Отклонение затухания при любом соеди-
нении через АТСЭ в полосе 0,3... 3,4 кГц
по отношению к затуханию на частоте
800 Гц для четырехпроводной связи
Защищенность от переходных помех в по-
лосе частот 0,3... 3,4 кГц, дБ, не менее
Затухание асимметрии, измеренное относи-
тельно земли, дБ, в полосе частот, кГц:
03... 06
0,6... 3,4
для абонентов
0,3... 0,6
0,6... 3,4
Затухание несогласованности по отношению
к 600 Ом, дБ:
при четырехпроводиом тракте
в полосе, кГц
0,3.. 3,4
при двухпроводном тракте в полосе,
кГц
0,3... 0,4
0,4... 3,4
Средний уровень взвешенного шума, дБмО,
не более (продолжительность измерения
15 мин в ЧНН)
Среднее число импульсов шума в ЧНН за
5 мин на уровне порога —35 дБмО, не
более
Искажение группового времени распрост-
ранения относительно 1000 Гц, мкс, долж-
но соответствовать для четырехпроводных
соединений:
МТ-20/25 АТСЭ-200
7 1 0,5
0,5 0,2
—0,5... +0,5 дБ
в полосе
0,3 ... 3,0 кГц
—0,5...+1,8 дБ
в полосе
3,0... 3,4 кГц
65
—43
—46
—40
—46
20
20
26
—65
250 в полосе
1,0... 2,6 кГц
750 в полосе
0,6... 1 кГц
1500
0,5... 0,6 кГц
2,6... 2,8 кГц
Нелинейные искажения должны соответст-
вовать
Параметры импульсов и интерфейсы на
входе и выходе станции должны соответ-
ствовать
Рек. 6712 МККТТ
Рек. G703 /МККТТ
Структурная схема АТСЭ-220 приве-
дена на рис. 2.33. Абонентскне линии
подключаются к абонентским комплек-
там, входящим в состав абонентского
модуля AM. Последний состоит из че-
тырех плат, на каждой размещается
оборудование 16 или 8 абонентских
комплектов АК. Абонентский модуль
включает в себя также предваритель-
ную ступень концентрации 64/30, блок
преобразоваиия аналоговых сигналов в
цифровую форму (кодер) и обратно
(декодер), фильтры, блок абонентской
сигнализации, выполненный на микро-
процессоре, и цепи проверки абонент-
ской линии. В основные задачи микро-
процессора входит: управление комму-
тацией 64/30; фильтрация и индикация
состояния абонентского шлейфа; прием
импульсов набора; переполюсовка; уп-
равление реле подачи вызова и реле
подключения цепей измерений абонент-
ской линии; управление передачей та-
Рис. 2.33. Структурная схема АТСЭ типа
АТСЭ-220
рифных посылок; обмен сообщениями с
устройством управления абонентской
ступенью.
Включение спаренных телефонных
аппаратов на станции не предусмот-
рено. '
Один абонентский модуль соединяет-
ся одной линией И КМ с абонентской
ступенью коммутации АКС. В послед-
ней для подключения абонентских мо-
дулей предусмотрено 64 линии ИКМ.
Таким образом, максимальная емкость
блока АКС 4096 АЛ.
К абонентской ступени коммутации
подключены комплекты конференц-свя-
зи ККС и блоки АОН. Первые обеспе-
чивают конференц-связь трех абонен-
тов, вторые осуществляют прием и пе-
редачу информации АОН по принятому
в СССР алгоритму. Абонентская сту-
пень коммутации имеет свой блок уп-
равления УАСК.
Групповая ступень коммутации ГСК
представляет собой одноступенчатую
коммутационную систему или коммута-
ционное поле с временным разделением
каналов. Эта ступень состоит из моду-
лей по 32x32 тракта ИКМ и обес-
печивает коммутацию 8192 входящих
временных интервалов с 8192 исходя-
щими.
К групповой ступени коммутации под-
ключены общестанциоииые приборы:
генератор тональных сигналов ТГ, с
которого в сторону абонентов АТСКЭ
или в сторону встречных АТС переда-
ются все необходимые тональные сиг-
налы («Ответ станции», «Занято»,
«Контроль посылки вызова», акустиче-
ские сигналы, необходимые при предо-
ставлении дополнительных видов об-
служивания) ;
частотные приемопередатчики (ЧПП),
обеспечивающие обмен управляющей
информацией с координатными АТС;
приемники тональных сигналов ПТН
в коде 2 (1 из 4) от тастатурных ап-
паратов;
блок регистров Р обеспечивает обра-
ботку сигналов управления, поступаю-
щих с других АТС по соединительным
линиям. Блок регистров обменивается
полученной информацией с другими уст-
ройствами управления, в частности с
маркером. Блок регистров имеет управ-
ляющее устройство на микропроцессо-
ре. Оно обеспечивает обработку управ-
ляющей информации 16 вызовов одно-
временно. Число блоков регистров рас-
считывается, исходя из емкости АТС и
нагрузки:
блок линейной сигнализации БЛС
обеспечивает обмен линейными сигна-
лами со встречными АТС и обрабаты-
вает информацию, передаваемую в 16-м'
временном интервале. В качестве уп-
равляющего устройства в блоке ис-
пользуются микропроцессоры 8086 и
8085. Один БЛС обрабатывает сигналь-
ную информацию 16 линий ИКМ, т. е.
480 речевых каналов.
Маркер М предназначен для управ-
ления процессом установления и разъ-
единения соединений в коммутацион-
ном поле. Он выполнен на микропроцес-
соре INTEL 8086. Кроме указанных
функций, М выполняет проверки каче-
ства работы КП, посылая иа его вход
определенные комбинации и считывая
их па выходе, производит сравнение
результатов.
Оконечный станционный комплект
ОСК, предназначенный для согласова-
ния оборудования станции и линии
ИКМ, состоит из блока сопряжения с
ИКМ и блока цикловой синхронизации.
Комплект преобразует линейный код
HDB-3 в станционный двоичный код;
•осуществляет синхронизацию входящих
сигналов и станционных сигналов (цик-
ловая синхронизация), чем устраняет-
ся отклонение тактовых сигналов от
заданной частоты; контролирует каче-
ство передачи; передает данные в дис-
петчерскую об отклонениях в работе
станции.
В ОСК включаются все линии, пред-
назначенные для связи АТСЭ-220 с дру-
гими АТС сети, а также удаленного
модуля с оконечной АТС. В последнем
случае ОСК устанавливается как на
стороне удаленного модуля, так и на
АТС.
Центральное запоминающее устройст-
во (ЦЗУ) служит устройством, храня-
щим все данные системы, т. е. данные
об абонентах, пучках СЛ, способе уста-
новления соединений на конкретной се-
ти. На основе этой информации реги-
стры управляют процессом установле-
ния соединений всех видов. Для пост-
роения ЦЗУ использован микропроцес-
сор8 86. Таблицы данных размещены
в ЗУ с произвольной выборкой. Объем
ЗУ зависит от емкости АТС и других
данных.
Блок сигнализации по общему кана-
лу ОКС в настоящее время в АТС не
реализован.
Блок статистики БС подключается к
шине сообщений АТС через интерфейс
своего микропроцессора. Он осуществ-
ляет наблюдение за нагрузкой станции,
сбором данных об измерении интенсив-
ности нагрузки по различным шинам,
пучкам и устройствам. Блок дублиро-
ван н оба блока работают независимо
друг от друга, имея одинаковые счет-
чики, результаты работы которых всег-
да можно сравнить для обнаружения
ошибок.
Программное обеспечение ПО систе-
мы АТСЭ-200 разделяется на ПО тех-
нической эксплуатации, ПО обработки
вызовов н ПО предварительной обра-
ботки сигнализации. Кроме иерархиче-
ского деления, ПО делится также на
функционально самостоятельные части
или «процессы», которые в свою оче-
редь делятся на модули. Процессами
управляет операционная система, пре-
доставляя необходимые данные (рас-
пределение времени между процессора-
ми, обмен сообщениями и др.). Опера-
ционная система следит также за нор-
мальным взаимодействием между про-
цессами.
Техническую эксплуатацию в системе
АТСЭ-200 можно разделить на три ви-
да: техническое обеспечение телетра-
фика, управление системой и техобслу-
живание. Для выполнения указанных
функций в АТС имеется своя ЭВМ тех-
нической эксплуатации (ЭВМ ТЭ, ко-
торая не дублирована в отличие от
других управляющих устройств систе-
мы) . Основное назначение ЭВМ ТЭ —
обеспечение постоянного общения меж-
ду персоналом и системой. Кроме ЭВМ
ТЭ, ряд функций по эксплуатации вы-
полняют другие устройства, например
блок статистики, а также все устройст-
ва, построенные иа базе микропроцес-
соров, которые имеют встроенные бло-
ки контроля. Результаты их работы по-
сылаются в ЭВМ ТЭ.
В системе АТСЭ-200 предусмотрена
возможность централизации технической
эксплуатации. Роль оборудования цен-
трализованной технической эксплуата-
ции в системе выполняет «диспетчер-
ская», в которую входит коммутатор
сообщений КС и ряд внешних устройств
Рис. 2.34. Структурная схема АТСЭ типа
АТСЭ-210
(накопители иа дисках, лентах, дисп-
леи, печатающие устройства), которые
подключаются к КС. Всего к коммута-
тору можно подключить 16 дисплеев и
печатающих устройств, четыре накопи-
теля на гибких дисках и восемь нако-
пителей на магнитных лентах.
Оборудование АТС АТСЭ-220 может
быть использовано в качестве транзит-
ного узла. В этом случае отпадает на-
добность в абонентской ступени ком-
мутации. Узловое оборудование на
базе АТСЭ-220 может обслуживать
максимальную нагрузку, равную
2500 Эрл.
Оборудование АТСЭ-210 (рис. 2.34)
почти не отличается по составу от обо-
рудования АТСЭ-220. В АТСЭ обоих
типов используются одни и те же бло-
ки. Однако в АТСЭ-210 такие управ-
ляющие устройства, как регистры, мар-
керы, блок линейной сигнализации, цен-
тральная память и другие объединены
в одно управляющее устройство на мик-
ропроцессоре, выполняющее все функ-
ции перечисленных устройств. Замена
многопроцессорной системы на одно-
процессорную упростила оборудование
управления и сделала его достаточно
экономичным. Абонентская ступень ком-
мутации АТСЭ-210 выполнена анало-
гично ступени АТСЭ-220. По назначе-
нию АТСЭ-210 — оконечная АТС, кото-
рая может использоваться как под-
станция, включаемая в АТСЭ-220.
Учрежденческая АТСКЭ
«Квант»
Учрежденческие АТСКЭ «Квант» по
назначению подразделяются на оконеч-
ные ОС, узловые УС и центральные
ЦС. Оборудование оконечных станций
предназначено для установления внут-
ренних, исходящих и входящих соеди-
нений. Число направлений от ОС — не
более четырех. Оборудование УС и ЦС
обеспечивает установление транзитных
соединений с числом направлений не
более 32 и виутристанционных соеди-
нений.
Общее число односторонних исходя-
щих и входящих линий не может пре-
вышать 384. Вместо односторонних мо-
гут использоваться двухсторонние ли-
нии, при этом их максимальное число
уменьшается в 2 раза.
Оборудование АТСКЭ «Кваит» пре-
дусматривает также организацию узлов
автоматической коммутации УАК для
сетей междугородной связи.
Емкости ОС, УС и ЦС — 64 ... 2048
номеров. Емкость станций до 256 но-
меров можно изменять блоками по
64 номера. Станции другой емкости на-
ращиваются блоками по 256 номеров.
На ОС предусмотрена только двух-
проводная коммутация; на УС и ЦС —
как двухпроводная, так и четырехпро-
водиая коммутация.
Учрежденческая квазиэлектронная
АТС «Квант» имеет коммутационное
поле, построенное на матричных соеди-
нителях, в точках коммутации которых
используются герконы. Управление ком-
мутационным оборудованием осуществ-
ляется из центрального управляющего
устройства на основе записанных в па-
мяти программ.
Оборудование станций рассчитано на
обслуживание удельной абонентской на-
грузки 0,5 ... 0,2 Эрл.
На АТСКЭ «Квант» для приема и
передачи управляющих сигналов преду-
смотрены различные приемники и пере-
датчики сигналов управления ПДСУ,
обеспечивающие: прием импульсов де-
кадного набора, прием номера от тас-
татурного частотного аппарата, прием
номера с соединительной линии много-
частотным кодом «2 из 6» и сигнала
«Запрос АОН» частотой 500 Гц, пере-
дачу сигналов кодом «2 из 6». При
необходимости передать управляющие
сигналы декадным кодом последний
передается из комплектов соединитель-
Коммутационное оборудование
В ।-----
БСЛ
ТО
вш
ВШК
БСЛ
!|~м]
|ww|wz| |wy>|g»z]
К абонентской линии
На оконечной станции применяются
1 общие блоки соединительных линий
БСЛ, иа УС и ЦС— раздельные для
. riel V дц 1
исходящей БИЛ и входящей БВЛ свя-
]=; зи. Исходящие и входящие линии под-
ключа:
-----Д
ПЛСУ ||
-----1|е
1й
квв1 КВВ2
Каналы
ВВоВа-
ВыВоВа
КВВ1 КВВ2
________I
й
Межмашин-
ный
обмен
1
ЭУМ2
| ЦУУ
ву
омплектам НК и ВК
Двусторонние линии
подключаются к комплектам ДК. Пре-
дусмотрено несколько типов комплек-
тов в зависимости от типа направле-
ний связи и типа подключаемых ли-
ний.
Пропускная способность коммутаци-
§!оиной системы зависит от типа при-
меняемых коммутационных блоков и
схем соединений между собой. Все бло-
ки АТСКЭ «Квант» имеют двухзвен-
ную структуру и выполнены на матрич-
ных ферридовых соединителях (МСФ)
семи типов, различающихся по числу
входов «в», числу выходов «вых» и
проводиостью «и» (табл. 2.31).
। Предусмотрено два типа блоков або-
I |нентских линий БАЛ-01 и БАЛ-02.
В каждый блок включаются 64 або-
нентских линии. В выходы БАЛ-01
включаются 16 ИШК, и 16 ВШК, при-
чем обеспечивается обслуживание або-
нентской нагрузки (входящей и исхо-
дящей) до 0,2 Эрл на линию. БАЛ-02
отличается от БАЛ-01 уменьшенным в
2 раза числом выходов, доступных
каждому абоненту из коммутаторов
звена А к звену В, поэтому такой блок
обеспечивает пропускание вдвое мень-
шей абонентской нагрузки — 0,1 Эрл на
линию.
Предусмотрено шесть разновидностей
БСЛ, различающихся числом входов,
выходов, проводиостью коммутации и
типом используемых МСФ. Число БАЛ
и БСЛ, оборудуемых на АТС, зависит
от емкости, пропускной способности
.J
Рис. 2.35. Структурная схема АТСКЭ ти-
па «Квант»:
КВВО, КВВ1—каналы ввода-вывода; ВУ—вне-
шние устройства
ных линий под управлением' централь-
ного управляющего устройства.
Структурная схема АТСКЭ «Квант»
показана иа рис. 2.35.
Таблица 2.31
Характеристики МСФ
Тис МСФ Число входов, вхп Число выходов, выхХп Обозначение МСФ Число герконов Число диодов
1 8x2 8X2 8x8x2 128 18
2 8x4 8X4 8x8x4 256 18
3 4х2+4х4 4x24-4x4 (4х4)х8х(2,4) 192 18
4 8Х(4,2) 4X44-4X2 8Х(4Х4)Х(4,2) 192 18
5 2(4X2) 2(4X2) 2(4Х4Х2) 64 18
6 2(8X2) 2(4X2) 2(8Х4Х2) 128 26
7 2(4x2) 2(8X2) 2(4Х8Х2) 128 26
станции, требуемых внешних связей и
условий транзитных соединений.
Центральное управляющее устройст-
во ЦУУ осуществляет управление все-
ми процессами в коммутационном обо-
рудовании станции. Основными функ-
циями ЦУУ является сбор информаци-
онных сигналов, возникающих в теле-
фонной периферии, и выработка соот-
ветствующих им управляющих сигна-
лов. В состав ЦУУ входят две ЭВМ.
Каждая ЭВМ содержит процессор Пр
и блоки ЗУ. Процессор состоит из опе-
рационного устройства ОПУ и устройств
управления процессора УУП.
Блоки ЗУ делятся на две части: од-
на для запоминания программ, другая
для запоминания оперативной инфор-
мации — текущего с'остояния различ-
ных периферийных управляющих уст-
ройств ПУУ, состояния абонентских
комплектов, комплектов соединительных
линий и других устройств.
Процессу обслуживания ПУУ соответ-
ствует определенная команда программ-
ного обеспечения, называемая макроко-
мандой. В постоянном ЗУ ПЗУ для
каждой команды отводится ячейка па-
мяти, имеющая определенный номер.
В ячейке записывается адресная и опе-
рационная части макрокоманды. В опе-
рационной части записывается код опе-
рации, которую должен выполнить про-
цессор для реализации команды, а в
адресной части — адрес ячейки опера-
тивной ЗУ (ОЗУ), из которой следует
выбрать информацию для выполнения
с ней операции согласно коду или в
которую следует записать информацию,
участвующую в операции.
Каждая ячейка ОЗУ имеет адрес, по
которому производится запись или чте-
ние информации. Общая емкость (ОЗУ
и ПЗУ) одной ЭУМ составляет 128 ты-
сяч 16-разрядных ячеек.
Все сигналы (принимаемые или пе-
редаваемые) обрабатываются ЦУУ по
программе, соответствующей обслужи-
ваемому процессу. Однако обслужива-
ние процесса по макрокоманде требует
выполнения ряда операций, происходя-
щих внутри ЭУМ. Эти операции вы-
полняются по микропрограммам, запи-
санным в управляющей памяти (УП)
управляющего устройства процессора.
В УП может быть записано до 256 мик-
рокоманд.
Порядок следования макрокоманд
обеспечивается системой диспетчирова-
ния, запускающей разные программы в
соответствии _ с их приоритетным уров-
нем. Предусмотрено четыре уровня.
Нулевой уровень обеспечивает обработ-
ку аварийных сигналов, первый — ска-
нирование устройств телефонной пери-
ферии, второй — процессы, мало чувст-
вительные к задержкам, и третий уро-
вень — обработку информации от внеш-
них устройств.
Программы работ АТС первоначаль-
но записываются на магнитной ленте
или на бумажной перфоленте и при
пуске станции с помощью считывателя
вводятся в ПЗУ. Диалог обслуживаю-
щего персонала с ЦУУ осуществляется
с помощью телетайпа или дисплея, а
также посредством кнопочного пульта
управления, расположенного иа стати-
ве ЦУУ.
Устройства межмашинного - обмена
обеспечивают синхронизацию работы
двух ЭУМ. В аварийных условиях обе
машины проверяют друг друга, выяв-
ляют причины неисправности, после че-
го неисправная ЭУМ выключается, об-
служивающему персоналу передается
аварийный сигнал, а исправная ЭУМ
переходит на обслуживание телефонно-
го оборудования.
Для обмена сигналами между управ-
ляющими устройствами установлена ос-
новная единица формата в 16 бит, об-
разующая полуслово информации. В
соответствии с этим в каждой ЭУМ
образована магистраль, содержащая
16 шин. По каждой шине одновременно
передается только 1 бит информации.
По шинам производится обмен инфор-
мации между ЭУМ, ЭУМ и ПУУ, ЭУМ
и внешними устройствами.
Если передаваемая команда должна
содержать более 16 разрядов, то ис-
пользуются два формата по 16 бит и
образуется полное информационное
слово. Передача таких команд произ-
водится последовательно во времени.
Устройства ПУУ построены на ос-
нове полупроводниковых элементов с
применением герконовых реле. В состав
ПУУ входят устройства управления УУ
коммутационным полем, шнуровыми
комплектами, приемниками и передат-
чиками, определителями и некоторые
другие устройства.
Все ПУУ соединены с ЦУУ, перифе-
рийными шинами, которые подразделя-
ются на адресные, командные, опросные
и шины состояний. Адресные шины оп-
ределяют координаты ПУУ, куда долж-
ны быть переданы команды от ЦУУ.
Командные шины служат для переда-
чи команд включения и выключения
реле. Опросные шины отмечают скани-
руемые точки оборудования. Шины со-
стояний служат для передачи результа-
тов сканирования.
Передача команд из ЦУУ в ПУУ
производится помехозащищенным ко-
дом. Правильная передача команд обес-
печивается при расстоянии между ЦУУ
а ПУУ не более 100 м.
2.7. Аппаратура
определения номера
и повременного учета
стоимости местных
телефонных разговоров
Аппаратура определения
номера
Аппаратура АОН предназначена для
определения категории и номера вы-
зывающего абонента и передачи этой
информации по разговорному тракту в
устройство запроса и приема информа-
ции УЗПИ, для обеспечения начисле-
ния оплаты за .исходящие междугород-
ные, зоновые и международные разго-
воры, а также за другие виды услуг
телефонной связи. Аппаратура состоит
из передающих и приемных устройств.
Передающие устройства ПУ АОН уста-
навливаются на районных АТС, УПАТС,
подстанциях; приемные устройства
УЗПИ — на АМТС или узлах заказно-
соединительных линий УЗСЛ, или рай-
онных АТС, или службах ГТС, где не-
обходима информация о категории и
номере телефона вызывающего або-
нента.
Подключение ПУ АОН к оборудова-
нию АТС, УПАТС и подстанций про-
изводится в зависимости от их типов по
служебным проводам с, d или е ступе-
ней предварительного искания ПИ
АТСДШ или абонентского искания АИ
координатных АТС.
Совместная работа ПУ АОН и при-
боров АТС и АМТС обеспечивается с
помощью дополнительных устройств, ус-
танавливаемых на стативах основного
оборудования АТС. В АТС-47 и УАТС-
49 такими устройствами являются при-
ставки к ПИ и ГИ (ПР-ПИ и ПР-ГИ),
в АТС-54, АТС-54А, АТСК, АТСК-У —
общестативные выдержки времени ОВВ,
обслуживающие группу приборов из
20 1ГИ или 20 ИШК. В АТС-54А под-
ключение ПУ АОН к проводам d СУС-
04производится через дополнительные
устройства ПУ-20 или ПСУС. Инфор-
мация из ПУ АОН передается по за-
просу из УЗПИ. Сигнал «Запрос АОН»
из УЗПИ передается частотой 500±5 Гц
с уровнем —4,3 дБ в сочетании с ли-
нейным сигналом «Ответ» плюсом по
разговорному проводу а. Длительность
линейного сигнала составляет 1,8±0,2с,
частотный сигнал передается с задерж-
кой на 250—275 мс длительностью не
менее 90 мс. Информация передается
многочастотным способом методом
«безынтервальный пакет» (табл. 2.18 и
2.19). При передаче «безынтервальиого
пакета» две одинаковые кодовые ком-
бинации не могут следовать одна за
другой. В случае наличия в абонент-
ском номере двух и более следующих
подряд одинаковых цифр, каждая вторая
цифра заменяется служебным знаком —
кодовой комбинацией 14 (табл. 2.16).
Кодовая комбинация 13 отмечает на-
чало или конец передачи пакета инфор-
мации. Пакет информации содержит
10 цифр — комбинации 1—10 — со сле-
дующей последовательностью передачи:
1—цифра категории (К), 2 — цифра
единиц номера (Е), 3 — цифра десят-
ков номера (Д), 4 — цифра сотен но-
мера (С), 5 — цифра тысяч номера
(Т), 6 — третья цифра индекса станции
(ЗИ), 7 — вторая цифра индекса стан-
ции (2И), 8 — первая цифра индекса
станции (1И), 9 — начало (конец) пе-
редачи, 10 — цифра категории (К). В
УЗПИ десятая цифра сравнивается с
первой и при их совпадении и соответ-
ствии каждой цифры коду «2 из 6»
принятая информация считается досто-
верной. Если принятая информация не-
достоверна, то УЗПИ посылает повтор-
ный запрос. Информация из ПУ АОН
может запрашиваться до трех раз.
На городских телефонных сетях ис-
пользуются три' типа передающих уст-
ройств АОН: релейные передающие уст-
ройства — РПУ АОН, передающие
электронные устройства ПЗУ АОН и
передающие электронные устройства
модернизированные — ПЗУ АОН-М. Все
типы ПУ АОН используют одинако-
вые принципы построения, способ и
метод передачи информации.
Релейные передающие РПУ
АОН используются на районных АТС
типов АТС-47, ’ АТС-54, АТС-54А,
АТСК и подстанциях ПСК-1000.
Устройство РПУ-АОН, включенное в
АТС-54 (рис. 2.36), содержит програм-
мирующие устройства ПУ-100 и ПУ-
Рис. 2.36. Передающие, устройства аппа-
ратуры АОН (РПУ АОН)
1000, групповой датчик частотных ком-
бинаций ГД и общестативную выдерж-
ку времени ОВВ.
Устройства ПУ-100 коммутирует вы-
ходы ГД для передачи информации о
категории и цифрах единиц и десятков
номера вызывающего абонента.
Устройство ПУ-1000 коммутирует вы-
ходы ГД для передачи цифр сотен и
тысяч номера, трех индексов станции
и сигнала «Начало». В ПУ-1000 вхо-
дят групповой приемник ГП частотно-
го сигнала «Запрос АОН» частотой
500±20 Гц и электронная пульс-пара
для управления работой реле выдачи
информации ПУ-1000 и ПУ-100.
Датчик ГД выдает двенадцать ком-
бинаций 1—10, 13, 14. Он состоит из
шести одночастотных . генераторов и
двенадцати усилителей. Уровень пере-
дачи двухчастотного сигнала на выхо-
де ПУ-100 составляет 800±20 мВ. Дат-
чик рассчитан на обслуживание пяти
ПУ-1000,, а в аварийном режиме —до
десяти ПУ-1000.
ОВВ определяет продолжительность
передачи информации и обеспечивает
удержание реле СА или ОН в группе
приборов ТГИ или ИШК иа время
420+20 мс при местной связи и на
950±50 мс при приеме частотного сиг-
нала «Запрос АОН». При приеме в ГП
частотного сигнала «Запрос АОН» про-
граммирующие устройства ПУ-1000 и
ПУ-100 коммутируют выходы ГД, и
информация о категории и номере вы-
зывающего абонента по проводу d пе-
редается в приборы 1ГИ и по разго-
ворному тракту в УЗПИ.
Режимы работы ПУ-100 и ПУ-1000
обеспечиваются временными параметра-
ми реле. Время отпускания реле долж-
но быть ие более 6—8 мс, длительность
посылки 40±5 мс, симметричность им-
пульсов пульс-пары в пределах 12 мс.
В РПУ АОН коммутация выходов ГД
осуществляется одновременно к 100 при-
борам.
Контрольно-испытательная аппара-
тура РПУ АОН — пульт ПКНП-АОН
для комплексной проверки и настройки
и прибор ПИВ для измерении времен-
ных параметров ОВВ.
Передающие электронные
устройства ПЭУ АОН применяют-
ся на тех же типах районных АТС,
что и РПУ АОН, а также могут ис-
пользоваться на АТС и УПАТС емко-
стью свыше 1000 номеров. Применение
ПЭУ АОН для выделенных таксофон-
ных групп и УПАТС малой емкости
экономически нецелесообразно.
В устройстве ПЭУ АОН применены
дискретные электронные элементы —
транзисторы и диоды массового при-
менения и электромагнитные реле в ка-
честве исполнительных элементов в це-
пях контроля и сигнализации.
Передающее электронное устройство
(рис. 2.37) содержит общестанциоиные
устройства, расположенные иа стативе
ПЭУ АОН, программирующие устрой-
ства ПУ-100 для координатных АТС
и БП-500 для АТСДШ и ОВВ, разме-
щаемые на стативах оборудования
АТС. В состав ПЭУ АОН входят платы с
диодами ПД, устанавливаемые иа
проищите, и приставки ПСУС к СУС-54.
Статив ПЭУ АОН построен по блоч-
ному принципу, содержит пять блоков
управления и датчик кодовых комбина-
ций ДКК, предназначенный для обслу-
живания АТС емкостью до 5 000 номе-
ров. Блок управления обслуживает 1000-
абонеитскую группу и содержит основ-
ной и резервный распределитель миого-
частотной информации РИМ-1 и РИМ-2
с платами контроля и индикации, бло-
ки подключения БП1, БП2 и БПЗ; груп-
повой приемник ГП частотного, сигнала
500 Гц и плату запуска ПЗ.
Распределитель информации управ-
ляет последовательностью и длитель-
Рис. 2.37. Структурная схема ПЭУ АОН
ностью передачи информации. Длитель-
ность передачи одной цифры составляет
40±2 мс.
Блоки БП1, БП2 и БПЗ подключают
выходы ДКК под управлением РИМ
поочередно ко входам программирую-
щих устройств. Приемник ГП прини-
мает частотный сигнал «Запрос АОН»
с частотой 500+20 Гц в динамическом
диапазоне —4...—32 дБ при длитель-
ности распознавания сигнала 80+10 мс.
Плата ПЗ принимает сигнал занятия
из ОВВ, увеличивает длительность вы-
держки времени ОВВ до 900 мс после
приема в ГП частотного сигнала «За-
прос АОН» и запускает в работу РИМ.
Датчик ДКК выдает двенадцать двух-
частотных комбинаций с уровнем 0,8+
+0,05 В и постоянное напряжение
—6,3 В с колебаниями +0,3 В н
—0,8 В для управления диодами про-
граммирующих устройств. Датчик содер-
жит шесть одночастотных генерато-
ров.
Программирующие устройства ПУ-100
и ЁП-500 осуществляют кодирование
цифры категорий абонентов, а также
цифр единиц, десятков и сотен абонент-
ских номеров. В качестве элементов
программирования используются диод-
ные сборки (четыре диода и один ре-
зистор), по одной сборке на каждую
абонентскую линию. Диодные сборки
размещаются иа печатных платах ПУ-10,
где кодируются номера десяти абонен-
тов, принадлежащих двум соседним
десяткам.
При установлении исходящего между-
городного соединения из УЗПИ в ИШК
или 1ГИ АТСДШ и далее в ПЭУ АОН
передается сигнал «Запрос АОН». В
ИШК срабатывает реле ОН и удержи-
вается из ОВВ, обслуживающей дан-
ный статнв ИШК. Контактами реле ОН
линия вызывающего абонента на время,
передачи информации отключается oil
разговорного тракта. В ПЭУ АОН1
приемником ГП принимается частотный
сигнал «Запрос АОН», а платой ПЗ
сигнал занятия из ОВВ. Из платы ПЗ
запускается в работу РИМ, который
управляет работой БП1, БП2 и БПЗ и
в определенной временной последова-
тельности обеспечивается коммутация
двухчастотных комбинаций с выходов
ДКК в программирующее устройство.
Из -программирующего устройства ин-
формация по проводу е или d пере-
дается через трансформатор ИШК или
1ГИ по разговорному тракту в УЗПИ.
Передающие электронные
устройства модернизирован-
ные ПЭУ АОН-М предназначаются
для применения иа городских и учреж-
денческо-производственных АТС и вы-
деленных таксофонных группах. В ПЭУ
АОН-М применены интегральные схемы
и улучшены схемные и конструктивные
решения по сравнению с ПЭУ АОН.
Устройство (рнс. 2.38) содержит цен-
тральное оборудование, размещаемое на
стативе ПЭУ АОН-М, программирую-
щие устройства ПУ-100, ПУ-200, ПУ-10
и БП-500, приставки ПСУС к СУС-54
и рамки с диодными платами. Статив
ПЭУ АОН-М рассчитан на обслужива-
ние РАТС и УПАТС емкостью до 2000,
4000, 6000, 8000 и 10 000 номеров и
таксофонных групп емкостью до 100,
200, 300 и 400 таксофонов.
Статив ПЭУ АОН-М содержит пять
распределителей кодовых комбинаций
РКК1 — РКК5, каждый для обслужи-
вания 2000-й абонентской группы, кон-
трольно-измерительное устройство КИУ,
один РКК таксофонов и программиру-
ющие устройства ПУ-200 и ПУ-100 для
выделенных таксофонных групп АТС.
Каждый РКК обеспечивает прием час-
тотного сигнала «Запрос АОН», выда-
чу двенадцати двухчастотных комбина-
ций, управление программирующими
устройствами при передаче информации
и взаимодействие с ОВВ и приборами
АТС.
Устройство КИУ осуществляет конт-
роль за состоянием цепей технической
и аварийной сигнализации РКК, пода-
чу питания РКК, трансляцию сигналов
из ОВВ в РКК, измерение параметров
и проверку работоспособности РКК.
Основные параметры ПЭУ АОН-М:
Длительность посылки частотной комбинации, мс 40±0,3
Уровень передачи двухчастотиых комбинаций, В 0,8+0,05
Полоса срабатывания приемника частотного сигнала «Запрос
АОН», Гц...................................................... 480±5; 520±5
Время срабатывания приемника, мс............................80+10
Уровень частотного сигнала на входе приемника, дБ . . —4,3...—28,7
Чувствительность приемника при нагрузке на 6 линий, дБ —28,7... —33,9
Передача информации о категории и
Номере вызывающего абонента из ПЭУ
АОН-М осуществляется после приема
в РКК частотного сигнала «Запрос
АОН» и сигнала из ОВВ. Распредели-
тель кодовых комбинаций через КИУ
обеспечивает увеличение выдержки вре-
мени ОВВ до 900 мс, осуществляет
управление работой программирующих
устройств, по проводу d и далее по
ГПИ 3
Ъ
I 1
са
-60В
20
са / си
I_____
к проводам d ПИ
Выделенной такс, группы ч
Удерж.
| овв ' |
а
Ъ
к проводим
И пр
Г
I
ИНИН, г##Щ#
|—
| РКК1РКК5 I | РКП ТАИС ]
‘ •! Г- 1
I КИУ ]
Статив ПЭУ АОН-м
Р" * * * * ' — — I j || I I || j
| БП-500 | I \ПУ-100(ПУ-200)\
~1
। Запрос
Продление ОВВ
Зан.
К ОВВ
Рис 2.°'8. Структурная схема ПЭУ АОН-М
разговорному тракту передает инфор-
мацию о категории и номере вызываю-
щего абонента.
Аппаратура повременного
учета стоимости местных
телефонных разговоров
Аппаратура повременного учета стои-
мости местных телефонных разговоров
(АПУС) предназначена для учета стои-
мости исходящих от абонентов местных
телефонных разговоров (за исключе-
нием разговоров со спецслужбами) в
зависимости от их продолжительности
по единому тарифу местной связи,
суммарного накопления учетной инфор-
мации для каждого абонента в инди-
видуальной памяти запоминающих уст-
ройств и выдачи этой информации на
внешние устройства: перфоратор, теле-
тайп, по каналу связи в центр обра-
ботки данных и терминальные устрой-
ства, устанавливаемые в расчетных
центрах, гостиницах, абонентских отде-
лах телефонных сетей.
Аппаратура устанавливается на дей-
ствующих АТС ГТС всех типов как
оснащенных аппаратурой АОН, так и
без аппаратуры АОН.
В АПУС применен принцип измере-
ния исходящей разговорной абонентской
нагрузки методом дискретного сканиро-
вания состояиния служебных проводов
приборов АТС е, d и с, используемых
для аппаратуры АОН в различных ти-
пах АТС, и провода f в АТСК.
Маркировка служебных проводов на
все время разговора с момента ответа
вызываемого абонента до отбоя со сто-
роны любого из абонентов произво-
дится путем внесения в приборы разго-
ворного тракта АТС незначительных
коррекций. Коррекции вносятся в ИШК
АТСК, АТСК-У (рис. 2.39), 1ГИ
АТСДШ, ШК АТСК-100/2000 и УПАТС-
100/400, РСЛИП-2 ПСК-1000, РСЛИП-
2К ПСК-ЮООК и в приборы разговор-
АИ ИШК
Рис. 2.39. Схема коррекций в ИШК
АТСК и АТСК-У
ного. тракта АТС координатных зару-
бежных АТС.
Повременный учет стоимости местных
телефонных разговоров от абонентов
УПАТС производится на районной АТС
по соединительным линиям. Для этого
коррекции вносятся в приборы ПКП
АТСК, АТСК-У; I/II ГИ, ГИТ, ГИУ
АТСДШ.
Провода end маркируются потен-
циалом —60 В станционной батареи,
провода с — переменным напряжением
частотой 20 кГц от генераторов, вхо-
дящих в состав АПУС и устанавливае-
мых иа стативах 1ГИ АТС-47 и У АТС-
49 и иа- стативах I/II ГИ и ГИУ
АТС-47.
В АТСК аппаратура АПУС подклю-
чается к проводу / 1000-лииейиых або-
нентских групп и коррекций в ИШК ие
требуется. Провод / в разговорном со-
стоянии маркируется потенциалом
+ 60 В станционной батареи.
Аппаратура (рис. 2.40) состоит из
устройства центрального управления
УЦУ, расположенного иа отдельном
стативе, и периферийных устройств:
устройства периферийного сканирования
УПС 100-линейной абонентской груп-
пы пли СЛ; устройства согласования
УСП работы УПС подстанций с УЦУ
районной АТС, а также генератора
Г-20 маркировки провода с в АТС-47 и
УАТС-49 и плат приставок ПИ-СУС-47
и ПИ-СУ С-54 для разделения цепей
учета спаренных телефонных аппаратов,
устанавливаемых на стативах оборудо-
вания АТС. Периферийные устройства
УПС размещаются на стативах ПИ
АТСДШ и ступени АИ координатных
, АТС; УСП устанавливается иа под-
станции.
Аппаратура рассчитана иа обслужи-
вание АТС емкостью до 10 000 номе-
ров с наращиванием емкости по
1000 номеров.
Устройство центрального управления
построено по блочному принципу, обес-
печивает накопление суммарной учет-
ной информации о стоимости разговоров
для каждого абонента н выдачу ее иа
внешние устройства. Статив УЦУ со-
держит: основной и резервный блоки
центрального синхронизатора ЦС1иЦС2
с задающими кварцевыми генераторами,
обеспечивающими выдачу сетки сигна-
лов, управляющих работой всей аппа-
ратуры; комплекты мультиплексоров
МФС и запоминающих устройств ЗУ;
устройства контроля ЦС, УПС, ЗУ;
устройство индикации; интерфейсные
Рис. 2.40. Структурная схема АПУС
устройства УСЛ-ПРД, БПП, УВТ вы-
вода учетной информации; панель сиг-
нализации и блоки источников вторично-
го электропитания ВИП.
Комплекты МФС и ЗУ являются
1000-й единицей наращивания емкости
аппаратуры и содержат основные и
резервные блоки ЗУ1, ЗУ2 и МФС1 и
МФС2. Блоки ЗУ обеспечивают сум-
марное накопление тарификационных
импульсов в индивидуальной памяти
для каждого абонента. Блоки МФС уп-
равляют работой УПС.
Блоки УПС производят сканирование
проводов е (d илн с, или f) для опре-
деления продолжительности разгово-
ров абонентов, преобразуют полученную
информацию и передают ее в ЗУ. По
функциональному назначению — спо-
собу маркировки проводов — различают
три типа блоков УПС, конструктивное
исполнение зависит от типа АТС.
УСП включается в УЦУ по двум фи-
зическим двухпроводным линиям или
каналам системы передачи.
Генератор Г-20 обслуживает 20 при-
боров одного статива 1ГИ или I/II ГИ,
или ГИУ.
При исходящем соединении после от-
вета вызываемого абонента на провод
е (рис. 2.39) подается потенциал, ко-
торый через приборы АТС поступает
на индивидуальный вход УПС и нахо-
дится там в течение всего разговора.
В центральном синхронизаторе ЦС
УЦУ (рис. 2.40) сигнал с задающего
кварцевого генератора поступает иа
счетчик адреса, где осуществляется по-
следовательный перебор адресов всех
абонентов, обслуживаемых УЦУ. Ско-
рость перебора адресов выбрана такой,
что повторение адреса абонента в
счетчике производится через интервал
времени, пропорциональный тарифу.
Информация об адресе, зафиксирован-
ная в счетчике, подаётся одновременно
в МФС, УПС и ЗУ. По этой информа-
ции через МФС и УПС опробуется
провод е, а в ЗУ определяется адрес
выделенного слова памяти для данно-
го абонента. С временным интервалом,
определяемым величиной тарифа, осу-
ществляется последовательная проба
состояния проводов е всех абонентов,
обслуживаемых АПУС. При каждой
пробе, соответствующей состоянию раз-
говора, на выходе МФС появляется сиг-
нал, характеризующий занятость або-
нента исходящим разговором. По адре-
су, записанному в счетчике, произво-
дится выбор состояния слова памяти
ЗУ этого абонента во внешнее ариф-
метическое устройство, добавление еди-
ницы счета и обратная запись из ариф-
метического устройства в соответствую-
щее слово ЗУ. Если в момент пробы
состояния провода е абонент не раз-
говаривает, обращение в ЗУ не произ-
водится. Таким образо’м, в индивиду-
альном выделенном слове памяти ЗУ
для каждого абонента осуществляется
накопление суммы счета нарастающим
итогом. Первый тарифный импульс (мо-
мент пробы провода е) поступает в ЗУ
в случайном порядке по отношению к
моменту ответа вызываемого абонента,
т. е. к началу маркировки провода е.
Максимальная емкость памяти ЗУ
для каждого абонента — 9999. Инфор-
мация в памяти хранится в двоично-
десятичном коде.
Электропитание УЦУ — от источника
постоянного тока напряжением 58—
66 В, блоков УПС и устройства УСП —
напряжением 54—72 В с заземленным
плюсом и пульсациями не более
510-3 В.
Раздел 3.
АППАРАТУРА СИСТЕМ ПЕРЕДАЧИ ДЛЯ ГТС
3.1. Общие положения
С начала пятидесятых годов нача-
лось бурное развитие городской теле-
фонной сети, которое привело к необ-
ходимости использования на ГТС сис-
тем передачи (СП), учитывающих по-
строение ГТС и типы примеииемых ка-
белей.
По области применения системы пе-
редачи делятся на две группы: для со-
единительных и абонентских линий.
Первая группа, более многочисленная,
позволяет создавать мощные пучки ка-
налов для связи между АТС, АТС и
УИВС, УИС-УВС и с МТС, а также
между городскими и пригородными
АТС. В настоящее время в нашей стра-
не к системам передачи, применяемым
иа соединительных линиях ГТС, отно-
сятся: КРР-М (промышленностью уже
ие выпускается), КАМА, ИКМ-30,
NC-30/32 (Финляндия, уже не постав-
ляется), NC-30 (Финляндия), ИКМ-
120А и в ближайшее время начнется
внедрение отечественной аппаратуры
ИКМ-30-4, ИКМ-120 для ГТС, а также
D30 (Финляндия) и первичных цифро-
вых систем передачи производства ГДР,
ВНР и других стран.
При применении на ГТС световодных
кабелей предполагается использовать
аппаратуру систем передачи ИКМ на
120 и 480 каналов.
К системам передачи, применяемым
на абонентских линиях, относятся або-
нентская высокочастотная установка
(АВУ) и установка с дельта-модулнцией
(Д-АВУ). В ближайшем будущем най-
дет применение система передачи се
скоростью 512 кбит/с (Ц-АВУ) на
шесть каналов, построенная по прин-
ципу ИКМ.
По принципу разделении каналов на
ГТС используются системы передачи
с частотным (ЧРК) и временным
(ВРК) делением каналов.
Системы передачи с частотным раз-
делением каналов (КРР-М, КАМА)
предназначены для осуществления высо-
кочастотного уплотнения симметричных
кабелей типа МКС 4Х 4X1,2 или 7Х
Х4Х1.2 на линиях небольшой протя-
женности. В этих системах каждому
каналу отводится определенная поло-
са частот. По' сравнению с междуго-
родной связью на ГТС полоса частот
иа один канал расширяется для упрв-
щения и снижения стоимости оконечного
оборудования с 4 до 8 кГц.
Основной вариант работы аппарату-
ры КРР-М, КАМА — однокабельный
двухполосный.
В системах передачи с временным
разделением каналов все групповое и
линейное оборудование периодически
предоставляется каждому каналу иа
короткий интервал времени. В каждом
канале передача ведется дискретно, от-
дельными импульсами. Наибольшее
практическое применение среди спосо-
бов передачи импульсных сигналов на-
шла импульсно-кодовая модуляция
(ИКМ). Высокая помехозащищенность
систем с ИКМ позволяет эффективно
применять их для уплотнения низко-
частотных многопарных городских ка-
белей, световодных кабелей и радио-
линий.
Широкое внедрение систем передачи
с ИКМ иа ГТС и начинающееся ис-
пользование электронных АТС с комму-
тацией и транзитом цифровых сигна-
лов позволит в ближайшем будущем
начать создание интегральной цифро-
вой сети связи.
В состав оборудования для органи-
зации соединительных линий кроме ап-
паратуры систем передачи входит ре-
лейно-коммутационное оборудование (на
котором размещаются также дифсисте-
мы), выполняемое на отдельных стати-
вах РСЛУ (М) и поставляемое для ап-
паратуры систем КРР-М, КАМА дру-
гим заводом, и согласующие устрой-
ства (СУ) для аппаратуры первичных
цифровых систем передачи (ПЦСП)
типа ИКМ-30, входящие в состав ап-
паратуры и поставляемые тем же заво-
дом, ио по отдельной заказной специ-
фикации.
3.2. Системы передачи
КРР-М и КАМА
Аппаратура системы передачи
КРР-М
Оконечное оборудование системы
КРР-М состоит из стоек: СИГ-IM и
СИГ-ЗОМ.
Стойка индивидуального и группово-
го оборудования СИГ-IM содержит:
приемопередатчики на 30 каналов;
групповое оборудование одной око-
нечной 30-каиальной системы (стан-
ции), включая линейный трансформатор
и устройство защиты;
генераторное оборудование для пи-
тания несущими частотами и токами
сигнальной частоты 3800 Гц индивиду-
ального и группового оборудования
стойки СИГ-IM, а также трех стоек
СИГ-ЗОМ;
120 статических реле.
Стойка индивидуального и группово-
го оборудования СИГ-ЗОМ содержит:
приемопередатчики иа 30 каналов;
групповое оборудование одной око-
нечной 30-канальиой системы (станции),
включая линейный трансформатор и
устройство защиты.
Существуют разновидности указан-
ных стоек: СИГ-1М-А, СИГ-1М-Б,
СИГ-ЗОМ-А, СИГ-ЗОМ-Б, в зависимости
от расположения оконечных станций
А и Б.
Для организации дистанционного пи-
тания (ДП) платы передачи ДП того
же завода-изготовителя устанавливают-
ся на вводно-кабельной стойке (ВКС)
или специальной подставке.
Промежуточные усилительные стан-
ции бывают двух типов:
СПУ-2М — промежуточная усили-
тельная станция с местным питанием,
рассчитанная на две 30-канальиых сис-
темы (двухсторонние трансляции);
СПУ-2Д — промежуточная усилитель-
ная станция, питаемая дистанционно от
оконечных станций, отличается от
СПУ-2М тем, что вместо платы мест-
ного питания на ней устанавливается
плата приема ДП.
Функциональные схемы оконечных
станций А и Б, а также промежуточ-
ной станции приведены иа рис. 3.1—
3.3.
Схемы оконечных станций, передачи
станции А и приема станции Б стоек
СИГ-IM отличаются наличием фильт-
ров РП-8 для синхронизирующей час-
тоты 8 кГц. В стойках СЙГ-ЗОМ эти
фильтры отсутствуют.
Размещение оборудовании на стойках
показано на рис. 3.4.
Стойки смонтированы иа каркасах из
листового гнутого стального профиля.
На полках каркасов (поддонах) уста-
навливаются блоки, в которых разме-
Рис. 3.1. Функциональная схема оконечной станции А аппаратуры КРР-М
Линия Линия
Рис. 3.2. Функциональная схема оконечной станции Б аппаратуры КРР-М
12...2Ч8кГц
Рис. 3.3. Функциональная
схема промежуточной станции аппаратуры КРР-М
Рис. 3.4. Размещение оборудования аппаратуры КРР-М на стойках:
о) СИГ-1Л1: б) СИГ-ЗОМ; в) СПУ-2М (2Д): / — групповое оборудование; 2 — приемопередв»».
чики; 3 — генераторное оборудование
щаются узлы оборудования. Стоечный
монтаж размещается во внутренней
части каркаса.
Блоки выполнены по одному конст-
руктивному принципу и бывают двух
типоразмеров: 75X190X 246 и 75Х93Х
Х246 мм. На стойках имеются также
блоки-платы нестандартной конструк-
ции. Монтаж большинства блоков —
объемный. Монтаж приемопередатчика
выполнен на печатных платах, изготов-
ленных химическим способом. на гети-
иаксе. В генераторном и групповом
усилительном оборудовании применя-
ются электронные лампы типа 6Ж1П,
6П9, 6ПЗС, а в индивидуальном обо-
рудовании катушки индуктивности иа
оксиферовых сердечника-х броневого ти-
па (ОБ-12, ОБ-20), типа III и торах,
полупроводниковые триоды и диоды,
сопротивления типа УЛМ, СП.
Стойка СИГ-IM имеет габаритные
размеры 2600X 644 X 250 мм, а СИГ-
ЗОМ 863X644X250 мм. Три комплекта
СИГ-ЗОМ могут быть установлены друг
иа друга (общая высота 2600 мм). Та-
ким образом, при установке одной стой-
ки СИГ-IM и рядом трех стоек СИГ-
'ЗОМ по четырем парам кабеля органи-
зуется 120 каналов (соединительных
линий).
Электропитание оконечных стоек аппа-
ратуры КРР-М осуществляется от сети
переменного тока 220 В. В состав по-
ставки стойки СИГ-IM входит ферро-
резонансный стабилизатор напряжения
типа С-0,9, мощность которого доста-
точна для работы одной стойки СИГ-
1М и трех стоек СИГ-ЗОМ, а при не-
обходимости и платы передачи дистан-
ционного питания. Могут использовать-
ся также групповые стабилизаторы ти-
па СТС (стабилизатор статический) для
электропитания различного числа стоек
СИГ-IM и СИГ-ЗОМ, в зависимости от
мощности стабилизатора и объема обо-
рудования КРР-М в ЛАЦ.
К оконечному оборудованию подклю-
чается также постоянное напряжение
60 В для питания статических реле и
цепей приемников сигналов управле-
ния.
На оконечной стойке СИГ-IM распола-
гаются: плата питания генераторного
оборудования, блок питания группово-
го оборудования 30-канальиой системы
и блок питания индивидуального обо-
рудования. Два последних располагают-
ся и иа стойках СИГ-ЗОМ.
Дистанционное питание организуется
по схеме «пара—пара». Дистанционное
питание 0,35 А постоянного тока, иа-
пряжение на выходе платы передачи
ДП — 270 В. На СПУ-2О имеется пла-
та приема ДП, на СПУ-2М — плата
местного питания. Потребление мощ-
ности от сети переменного тока 220 В
для СИГ-IM составляет 570 Вт, для
СИГ-ЗОМ—70 Вт.
Расход тока от источника напряже-
ния 60 В для СИГ-IM составляет 0,35 А,
для СИГ-ЗОМ — 0,2 А.
Аппаратура системы передачи
КАМА
Оконечное оборудование системы
КАМА состоит из стоек СГО, СИГ и
СДП.
Стойка генераторного . оборудования
(СГО) обеспечивает аппаратуру всеми
частотами (несущими, контрольными,
синхронизации), необходимыми для ра-
боты четырех 30-каиальных систем
(оконечных станций). На стойке распо-
ложены также блоки переговорно-вы-
зывного устройства.
Стойка индивидуально-групповая —
СИГ имеет три разновидности:
СИГ-А — для передачи в линию ниж-
ней группы частот (12... 256 кГц) и
приема верхней группы (304 ... 548кГц);
СИГ-Б—для передачи в линию верх-
ней группы частот (304 ... 548 кГц) и
приема нижней группы (12 ... 256 кГц);
СИГ-0 — для организации однополос-
ной четырехпроводной (двухкабельной)
системы связи в диапазоне частот
12 ... 256 кГц.
Стойка передачи дистанционного пи-
тания СДП предназначена для разме-
щения до шести комплектов устройств
передачи дистанционного питания (ДП),
каждый из которых обеспечивает пита-
нием до трех усилительных станций на
две 30-канальные системы. Поставля-
ются стойки СДП с одним ДП. Отдель-
но поставляются устройства передачи
ДП для доукомплектования СДП. При
полном заполнении СДП обеспечивает
ДП для 12 тридцатиканальных сис-
тем.
В состав промежуточного оборудова-
ния входят:
стойка промежуточных усилителей
СПУ, рассчитанная на установку до
четырех комплектов промежуточных
трансляций с местным питанием (УТ-М).
Усилительные трансляции УТ-М бывают
двух типов: с блоком автоматической
регулировки усиления (АРУ) и без
него. Стойки СПУ поставляются с од-
ной трансляцией, с АРУ или без нее
в зависимости от заказа, остальные
трансляции для доукомплектования
стойки могут быть заказаны дополни-
тельно. В трансляцию входит полный
комплект усилительного оборудования
на два направления.
Необслуживаемый усилительный пункт
НУП с дистанционным питанием на две
промежуточные усилительные трансля-
ции, каждая из которых размещается
в отдельной кассете. Различают следу-
ющие разновидности НУП:
НУП-1 —с двумя трансляциями без
АРУ;
НУП-2 — с двумя трансляциями с
АРУ;
НУП-3 — комплект из двух усили-
тельных трансляций без АРУ;
НУП-4 — комплект из двух усили-
тельных трансляций с АРУ.
НУП-1 и НУП-2 устанавливаются не-
посредственно в грунт. НУП-3 и НУП-4
размещаются в термостатированном
НУП (цистерне) либо в помещении.
В зависимости от типа кабеля, дли-
ны линии, числа усилительных участ-
ков, вида электропитания промежуточ-
ных усилительных пунктов (дистанци-
онное или местное), а также необходи-
мого числа каналов используются раз-
личные варианты комплектации оконеч-
ных и промежуточных станций стойка-
ми аппаратуры КАМА.
Функциональные схемы оконечных
станций СИГ-А и СИГ-Б, а также про-
межуточной станции приведены на
рис. 3.5—3.7. Оконечные станции СИГ-0
отличаются между собой только вклю-
Рис. 3.5. Функциональная схема оконечной станции А аппаратуры КАМА
Рис. 3.6. Функциональная схема оконечной станции Б аппаратуры КАМА
Рис. 3.7. Функциональная схема промежуточной станции аппаратуры КАМА
Д-280
чением фильтров РП-8 в тракт пере-
дачи или приема.
От оконечной .стойки СИГ-А или
СИГ-Б стойка СИГ-0 отличается не-
значительно, а именно: исключаются
фильтры ДК-280. Вместо них включа-
ется дополнительный блок в тракт прие-
ма, содержащий трансформатор, удли-
нитель н фильтр Д-256. Тракт приема
250
2600
Фан Гр Фан тр ВУ Бл сагн -гтв ВУ \ЛТр дк 280 ВУ crnkrn. леле бл- стат. ВУ лгр1 Дк 280 стА ВУ бл. пит УСНГ
Пит ГО ГТВ 6л. стат. _реле
Г-206 Би пер Бл пр ДК 280 стВ УСВГ
Пит ГО кУ Г-296
ЗГ РП 8 Бл num Д 552 АРУ ЛТр2
Бп РУ зг
по ПП
УНГ ПВУ-2 пп ПП
по ПП
УНГ ПВУ-1 пп ПП
пп ПП
ГКУ гг
пп ПП
гкч гг
пп ПП
ГИН гин
пп ПП
гин гин
пп ПП
ГИН гин
пп ПП
гин гин
' пп ПП
гин гин
пп ПП
гин гин
пп ПП
гин гин д гин гин ) пп пп г пп пп -) ' в,
5ис. 3.8. Размещение оборудования
КАМА на стойках:
с) СГО; б) СИГ; е) СПУ
СИГ-0 отличается от тракта приема
отсутствием фильтрового выравнивате-
ля ВД-280. Тракт передачи СИГ-0 от-
личается от тракта передачи СИГ-А
только отсутствием фильтрового вырав-
нивателя ВД-280.
Размещение оборудования на стой-
ках представлено на рис. 3.8.
Несущей конструкцией аппаратуры
является каркас (рама) размерами
2600X250X30 мм из стального двух-
миллиметрового П-образиого проката.
Все оборудование стойки СИГ за ис-
ключением вводного, которое располо-
жено на двух платах вверху каркаса,
размещено в блоках. Основная часть,
оборудования размещается в блоках
двух размеров: 88X98x245 и 88Х
X 198x 245 мм. Габаритные размеры
стоек СИГ, СПУ, С ГО, СДП с блоками
без выступающих частей 2600 X 240X
Х250 мм. Все блоки размещаются
вдоль рамы по вертикали с двух сто-
рон (по одному ряду с каждой сторо-
ны) . Блоки вставляются в стойку па
специальным направляющим, служащим
одновременно для крепления блоков и
общестоечного кабеля к раме. Стойки
соединяются между собой двумя пря-
моугольными литыми стяжками, входя-
щими в комплект.
Оборудование НУП размещается в
стальной трубе диаметром 400 мм..
Сверху НУП закрывается литой чугун-
ной крышкой с уплотнением. Каждая
-из двух трансляций размещается в от-
дельной кассете, состоящей из кожуха
и легкой рамы, основание которой слу-
жит крышкой кассеты. На раме рас-
полагаются элементы усилительной
трансляции.
В аппаратуре КАМА отсутствуют
электронные лампы. Как индивидуаль-
ное, так и групповое генераторное обо-
рудование выполнено иа транзисторах.
Электропитание аппаратуры КАМА
осуществляется от станционной бата-
реи напряжением 60 В. Необслуживае-
мые усилительные станции, питаемые
дистанционно, также используют мощ-
ность станционных батарей. Однако,
при .этом напряжение 60 В преобра-
зуется с помощью стойки дистанцион-
ного питания.
Оборудование электропитания содер-
жит:
блок питания СГО (два на стойке);
, блок питания индивидуального и-
группового оборудования СИГ;
блок питания стойки промежуточных.
усилителей, размещаемый на СПУ по
одному на каждую трансляцию;
стойку СДП, предназначенную для
установки до шести устройств переда-
чи ДП;
плату приема ДП НУП.
Все блоки электропитания стоек око-
нечного оборудования н промежуточных
станций входят в обязательный комп-
лект поставки.
Дистанционное питание НУП органи-
зуется по средним точкам линейных
трансформаторов по схеме «пара —
пара». Дистанционное питание 0,15 А
йвстоянного тока, наибольшее напряже-
ниехна выходе платы передачи ДП —
420 В,
РасхЬд тока от батарей 60- В для
СГО составляет 1,8 А; для СИГ —
1,5 А; СДП (при одном ДП) —2 А;
СПУ (при одной усилительной транс-
ляции с АРУ) —0,15 А.
Основные технические данные
Основные технические данные аппа-
ратуры КРР-М, КАМА следующие:
Максимальная длина связи по кабелю МКС, км ... 80
Число усилительных участков.........................6
Длина усилительного участка по кабелю МКС, км:
максимальная . . . ................ 14,3
средняя.........................................13
минимальная
КРР-М..........................................3,9
КАМА........................................ 5,5
Номинальный относительный уровень на входе тракта
передачи, дБм.................................... —51
Номинальный относительный уровень иа выходе группо-
вого усилителя передачи для группы частот, дБм:
верхней.........................................—2,2
нижней........................................... —5,6
Наибольшее усиление промежуточных усилительных стан-
ций для группы частот, дБ:
нижней (252 кГц) без АРУ
КРР-М . . 40,4
КАМА............................................40,8
верхней (548 кГц) без АРУ
КРР-М...........................................56,5
КАМА............................................59,9
Неравномерность частотных характеристик групповых
трактов оконечных станций при выключенных выравни-
вателях, дБ, не более:
в трактах без преобразования.................... ±0,6
в трактах с преобразованием................... . ±0,9
Амплитудные характеристики групповых трактов при из-
менении уровня на 0,4 дБ по отношению к измерительно-
му, дБ, не менее:
КРР-М...........................................22,6
КАМА............................................25,2
Входное сопротивление аппаратуры (оконечной и проме-
жуточной) со стороны линии при симметричной схеме и
при коэффициенте отражения не более 18% для КАМА и
не более 20% для КРР-М, Ом............................160
Входное и выходное сопротивление узлов группового
тракта оконечной и промежуточной станции, Ом . 75
Уровень контрольной частоты аппаратуры КАМА иа вы-
ходе группового усилителя по отношению к измеритель-
ному, дБ............................................... 8 7
Точность поддержания уровня контрольной частоты (КЧ)
«а выходе группового тракта при изменении уровня
приема на ±5,2 дБ, дБ................................±0,4
Пределы работы АРУ КАМА для станций, дБ:
оконечных........................................±5,2
промежуточных . . ....................... ±2,6
Эффективно передаваемая полоса частот, Гц ... . 300 ... 3400
Остаточное затухание канала, дБ.................. 3,5 или 7,0
Аппаратура имеет четырехпроводный НЧ вход и выход
с уровнем, дБ:
в тракте передачи...................................—13
в тракте приема............................... 4,3
Входное сопротивление при коэффициенте отражения
не более 20%, Ом................................ 600
Коэффициент нелинейных искажений для КРР-М и КАМА
иа основной частоте 400 Гц, не более, % 3; 2,5
Псофометрическое напряжение шума в канале (в точке
+4,3 дБ), мВ, не более, КРР-М:
для 70% каналов............................. 1
для 30% каналов................................1>3
КАМА.............................................1,2
Амплитудная характеристика каналов (максимальное от
клонение от прямолинейности), дБ, при уровне, превы-
шающем измерительный:
на 3,5 дБ для КАМА.............................±0,3
на 7,0 дБ
для КРР-М.................................... ±1,3
для КАМА..................................... ±0,9
Минимальная защищенность каналов с передачи иа при-
ем в полосе частот 300 ... 3400 Гц, дБ.
для 100% измерений............................ 43,5
для 100% КРР-М измерений...................... 41,8
Минимальная защищенность между каналами от внятных
переходных влияний, дБ, не менее:
для 100% измерений............................ 58
для 99% измерений ............................ 60
для 88% КАМА и 86% КРР-М измерений . . 65
Сигналы управления и взаимодействия между АТС пере-
даются по двухстороннему выделенному сигнальному ка
налу на каждый раговорный канал.
Сигнальный канал характеризуется следующими дан-
ными:
Сигнальная частота, Гц
для КРР-М ................................. 3800 .
для КАМА..................................... 3825
Уровень передачи сигнального тока относительно из-
мерительного, дБ............................ 3,5... 7,0
Ширина полосы пропускания, Гц..................160
Рабочий ток приемника сигнального канала (ПСУ),
мА....................................... 45±3
Ток покоя ПСУ, мА............................. 0,5
Масса, кГ:
СИГ-1М..................................... 400
СИГ-30М...................................... 115
СПУ-2, СПУ-2Д.............................. 80
Плата передачи ДП.......................... 22
СИГ........................................ 120
СГО.......................................... . 100
СПУ (при одной трансляции)............. 42
СДП (при одном устройстве ДП) .... 44
НУП.......................................... 26
Система служебной связи между станциями:
оконечными................................... по каналу ВЧ
с помощью
РСЛУ-СС
промежуточными и промежуточной и оконечной
Климатические условия работы:
станционного оборудования
КРР-М .
по каналам ТЧ
фантомной цепи
КАМА.........................
НУП КАМА ....................
в помещениях с
температурой
10 ... 35° С и
относительной
влажностью до
35%, а также с
температурой
40° С и относи-
тельной влаж-
ностью 65%
в помещениях с
температурой
10 ... 40° С и
относительной
влажностью до
80%
при установке не-
посредственно в
грунт с температу-
рой окружающей
среды —40 ... +50° С
и относительной
влажностью до 80%
Сеть единой синхронизации
Система единой синхронизации пред-
назначена для синхронизации генера-
торных устройств аппаратуры КРР-М,
КАМА в условиях разветвленных те-
лефонных сетей крупных городов и их
пригородов. Система позволяет исполь-
зовать 30-канальные оконечные стан-
ции внутри 120-каиальиых групп обо-
рудования (СИГ-IM и три СИГ-ЗОМ,
СГО и четыре СИГ) в разных направ-
лениях и по разным кабелям.
Функциональная схема сети единой
синхронизации изображена иа рис. 3.9.
При единой синхронизации сигнал
частоты 8 кГц в каждом линейно-ап-
паратном цехе (ЛАЦ) получается уд-
воением частоты 4 кГц задающего сиг-
нала. Источниками задающего сигнала
являются задающие генераторы на
4 кГц, находящиеся на двух различных
объектах (ведущих станциях). Задаю-
щий сигнал распределяется по двум
независимым и равноправным сетям
синхронизации, охватывающим все ЛАЦ,
оснащенные аппаратурой КРР-М,
КАМА. Ведущие станции связаны меж-
ду собой цепью обмена задающим сиг-
налом — (обменным кабелем, благодаря
которому обе сети синхронизации под-
ключены постоянно к одному из гене-
раторов задающего сигнала одной из
ведущих станций). Задающие генера-
торы переключаются (при поврежде-
нии) автоматически. Задающий сигнал
передается по фантомным цепям кабе-
лей типа МКС, проложенных между
АТС и уплотненных аппаратурой систем
КРР-М, КАМА. Фантомные цепи, ис-
пользуемые для передачи задающего
сигнала, ие занимаются дистанционным
питанием или служебной связью. В от-
дельных случаях возможна передача за-
дающего сигнала по свободным парам.
Не допускается передача задающего сиг-
нала в кабелях, используемых для пере-
дачи сигналов АТС постоянным или пе-
ременным током.
Для усиления задающего сигнала ис-
пользуются транзисторные усилители,
рассчитанные на компенсацию затуха-
ния фантомной цепи на частоте 4 кГц.
Максимальная длина усилительного
участка около 40 км. При меньшей
длине усилительного участка избыточ-
ное усиление компенсируется удлини-
телями. Питание оборудования сетей
снихронизацин осуществляется от стан-
ционной батареи 60 В.
Оборудование рассчитано иа установ-
ку в отапливаемых помещениях с тем-
пературой окружающей среды +5...
...+35° С при влажности до 85% и с
температурой до +40“ С при относи-
тельной влажности до 60%-
Рис. 3.9. Функциональная схема сети единой синхронизации аппаратуры
КАМА и КРР-М:
I — ПОН; 2 —ПСУ-2 1-й Ьети синхронизации; 3 —ПСУ-2 2-й сети синхронизации; 4—ПСУ-1
2-й сети синхронизации; 5 —ПСУ-1 1-й сети синхронизации; I — ведущая станция 1-й сети син-
хронизации; II —ведущая станция 2-й сети синхронизации; ПС — промежуточная станция сети
синхронизации
Оборудование сетей синхронизации со-
-стоит из плат трех типов:
платы обеспечения несущей (ПОН),
устанавливаемой на ведущих станциях,
в местах отбора сигнала задающей ча-
стоты 4 кГц (несущей) от задающего
генератора и содержащей полосный
фильтр, усилитель передачи задающего
сигнала, дроссели и фильтры полосные
для оборудования двух фантомных це-
пей, а также устройство для автомати-
ческого переключения оборудования
двух ведущих станций и сигнализации;
платы синхронизации универсальной
ПСУ-1, используемой для получения
двух ответвлений сети синхронизации и
содержащей четыре усилителя задаю-
щей частоты 4 кГц (образующих два
независимых усилительных тракта),
дроссели, фильтры полосные для обра-
зования двух фантомных цепей;
платы синхронизации универсальной
ПСУ-2, используемой для усиления сиг-
нала задающей частоты 4 кГц и полу-
чения сигнала частоты 8 кГц, а также
для контроля работоспособности сети,
и содержащей два усилителя частоты
4 кГц, умножитель частоты, дроссели,
фильтры полосные для образования
двух фантомных цепей, а также сиг-
нальное устройство.
Платы устанавливаются на вводно-
кабельных стойках (ВКС). Габарит-
ные размеры плат 638X108X82 мм.
3.3. Первичные цифровые
системы передачи
Назначение. Состав
оборудования
Аппаратура первичных цифровых сис-
тем передачи (ПЦСП) предназначена
для получения пучков соединительных
линий ГТС.
Схемы включения ПЦСП представле-
ны на рис. 3.10.
Аппаратура ИКМ-30 образует
30 каналов тональной частоты (ТЧ)
по двум парам городских многопарных
низкочастотных кабелей ТГ и ТПП
с жилами диаметром 0,5 н 0,7 мм при
однокабельном и двухкабелвном ва-
риантах работы.
Аппаратура ИКМ-30 может исполь-
зоваться в качестве каиалообразующей
для цифровых систем передачи более
высоких порядков (ИКМ-120, ИКМ-
480, ИКМ-1920 и т. д.). Аппаратура
обеспечивает передачу сигналов зву-
с) между аналоговыми АТС; б) между аналоговой АТС и цифровой электронной АТС; а) между
цифровыми электронными АТС
кового вещания с полосой частот 50...
...1000 Гц на временных позициях,
соответствующих четырем каналам то-
нальной частоты. В аппаратуре преду-
смотрена возможность передачи дис-
кретной информации (путем ввода ее
непосредственно в групповой тракт) по
одному цифровому каналу с пропускной
способностью 8 кбит/с и еще по вось-
ми таким же каналам, организованным
вместо одного канала тональной час-
тоты.
В состав аппаратуры ИКМ-30 входят:
аналого-цифровое оборудование (АЦО),
оконечное оборудование линейного
тракта (ОЛТ), необслуживаемый реге-
нерационный пункт (НРП) и комплект
контрольно-эксплуатационных устройств,
содержащих пульты контроля согла-
сующих устройств (ИКСУ), дистанцион-
ного контроля регенераторов (ПДКР),
служебной связи (ПСС), а также из-
меритель шумов квантования (ИШК)
и прибор контроля достоверности уни-
версальный (ПКДУ).
Аналого-цифровое оборудование пред-
назначено для аналого-цифрового и
дифро-аналогового преобразования сиг-
алов 30 каналов тональной частоты;
армирования и распределения группо-
вого цифрового потока со скоростью
2048 кбит/с; ввода и вывода дискрет-
ной информации, а также сопряжения
с помощью согласующих устройств-
(СУ) аппаратуры ИКМ-30 с аппарату-
рой электромеханических АТС.
Сформированный в АЦО цифровой
сигнал поступает в оконечное оборудо-
вание линейного тракта ОЛТ, предна-
значенное для регенерации принимае-
мых сигналов и согласования с линей-
ным трактом; дистанционного питания
ДП и телеконтроля — ТК НРП; органи-
зации служебной связи ОС.
Аппаратура NC-30/32 — 30-ка-
нальная система с импульсно-кодовой
модуляцией используется на симметрич-
ных кабелях с жилами диаметром
0,5... 0,9 мм. Структура цикла переда-
чи не соответствует требованиям реко-
мендаций мкктт.
Аппаратура не предназначена для
связи с цифровыми электронными АТС.
Аппаратура NC-30 предназначена
для передачи цифровых сигналов по сим-
метричным кабелям с жилами диамет-
ром 0,5... 1,2 мм. Аппаратура позво-
ляет организовать 30 каналов тональ-
ной частоты, а также различные циф-
ровые каналы для передачи дискретной
информации. Каналы тональной часто-
ты могут быть применены для переда-
чи данных. Аппаратура может исполь-
зоваться как каналообразующая для
цифровых систем передачи высших по-
рядков.
В состав аппаратуры NC-30 входят:
SCF 5040 — панель уплотнения (ПУШ1);
SCF 5045 (5041)—панель сигнализа-
ции иа 60 каи. (ПСИГ); RC 5300 —
согласующее устройство (СУ);
SCF 5042 — панель оконечных регенера-
тивных трансляций (ПОРТ) для семи
систем; SCF 5043 — панель оконечных
регенеративных трансляций (ПОРТ)
для четырех систем; SCF 5044 — панель
техобслуживания; SCF 5048 — панель
регенераторов; RC53390.10 — пульт кон-
троля согласующего устройства.
В колодцах телефонной канализации
н при возможности в помещениях уста-
навливается контейнер (SCF 5046) на
24 линейных регенератора со стабкабе-
лем SCQ 5066
При согласовании NC-30 с АТС с по-
мощью релейных комплектов РСЛУ
сигнальные каналы образуются в па-
нели сигиализацни. При согласовании
с помощью СУ (RC 5300) панель сиг-
нализации исключается.
Аппаратура D 3 0 представляет
собой 30 канальную систему с импульс-
но-кодовой модуляцией для передачи
цифровых сигналов по симметричным
кабелям с пластмассовой или бумажной
изоляцией и жилами диаметром 0,4 - •
...1,2 мм Аппаратура D30 может быть
использована с соответствующими со-
гласующими устройствами для органи-
зации абонентских линий, а также в
качестве каналообразующей для ИКМ-
120, ИКМ-480, ИКМ-1920 и т. д.
Аппаратура D30 содержит каналооб-
разующую аппаратуру ИКМ DC 30; ап-
паратуру согласующих устройств DS 30;
аппаратуру линейного тракта 2 мбит/с
DL 2; аппаратуру техобслуживания
S 80 В; систему электропитания Р 80;
пульт контроля согласующего устройст-
ва ПСУ RC 5370-10/20.
Аппаратура DC 30 представляет
собой автономную 30-канальную аппара-
туру ИКМ, которую можно применять
вместе с согласующим устройством
DS 30 в качестве соединительных и або-
нентских линий или без согласующего
устройства для соединительных линий с
одиоканальной сигнализацией (DS
ЗОЕМ).
Аппаратура линейного трак-
т a DL 2 может быть использована вмес-
те с DC 30 и DS 30 на соединительных
линиях аналоговых АТС или без них при
связи с цифровыми электронными АТС.
Аппаратура ИКМ-30-4 по назна-
чению и применению аналогична аппа-
ратуре ИКМ-30.
Аппаратура в основном содержит:
блоки оборудования линейного трак-
та (ОЛТ-И обеспечивает включение и
дистанционное питание четырех трак-
тов, ОЛТ-12 предназначен для включе-
ния шести трактов на промежуточной
станции без ДП), в которые устанав-
ливаются платы ДП-11, ДП-12 и комп-
лекты КЛТ-11, КЛТ-12;
блоки оборудования линейных пере-
ключений (ОЛП-11 рассчитан иа под-
ключение 40 пар линейного кабеля,
ОЛП-12 — 20 пар), в которые устанав-
ливаются линейные плинты;
блоки оборудования телеконтроля и
служебной связи (ТСО-11 предназначен
для организации четырех направлений
ТК и СС);
блоки аналого-цифрового оборудо-
вания (АЦО-11) на 30 телефонных ка-
налов;
согласующее оборудование (ОСА-13),
предназначенное для согласования с
АТС и состоящее из двух блоков, в ко-
торые устанавливаются комплекты
КСИ-13, КСВ-13 или КСВ-14;
комплекты унифицированного сервис-
ного оборудования (УСО), предназна-
ченные для эксплуатационного обслу-
живания 99 рабочих блоков и органи-
зации двух направлений телеконтроля
и служебной связи;
контейнеры для установки в колодцах
телефонной канализации или в помеще-
ниях (НРП-12-4 и НРП-12М для ли-
нейных трактов ИКМ-30-4);
пульт проверки согласующего обору-
дования (ППСО) на базе микропроцес-
сора С5-21;
измеритель затухания кабельных ли-
ний на цифровом сигнале (ИЗКЛ-Ц);
аппарат монтера АМ-30, для служеб-
ной связи и измерения достоверности в
кодах ЧПИ и МЧПИ.
Комплект УСО должен отображать
аварийную и другую информацию при:
выходе из строя любого обслуживае-
мого оборудования (при запросе с точ-
ностью до платы); получении вызова
по служебной связи; выходе из строя
любого вторичного источника сигналь-
ного питания или блока УСО резерви-
руемого оборудования; перегорании
предохранителя; вскрытии (понижении
давления) НРП в пределах контроля-
руемого линейного тракта; обрыве цепи
ДП.
Комплект УСО должен выполнять
следующие команды, вводимые от соб-
ственной тастатуры или от внешних уп-
равляющих устройств:
отключение звонка;
запрос об авариях;
запрос о состоянии каналов ТЧ;
блокировка, разблокировка каналов;
посылка вызова по служебной связи;
подключение, отключение магистра-
лей служебной связи;
подключение, отключение станцион-
ных регенераторов к счетчику ошибок;
подключение, отключение и програм-
мирование системы телеконтроля;
общий сброс ранее введенных команд;
переключение на резервируемый ряд
блоков.
Основные технические данные
Основные технические данные пер-
вичных цифровых систем передачи сле-
дующие;
Число каналов ТЧ..............................
Число каналов СУВ на один канал ТЧ
Закон компандирования ........................
Число канальных интервалов в цикле
Число циклов в одном сверхцикле . . . .
Частота дискретизации, кГц....................
Число символов в канальном интервале
Скорость передачи, кбит/с.
ИКМ-30
NC-30, D30
Тип кода
30
2
квазилогарнфмичес-
кий А-87,6/13
32
16
8
8
2048+3-10~5
2048+5-10-5
HDB-3 (МЧПИ)
(в ИКМ-30 блоки ФЛС
и ПКПР с преобразова-
телем) или ЛМ1 (ЧПИ)
Автоматический выравниватель регенератора ком-
пенсирует изменение затухания регенератора участ-
ка на полутактовой частоте 1024 кГц, дБ:
ИКМ-30.................................
NC-30.....................................
D30 . ................ . .
ИКМ-30 4 .................................
Максимальное затухание в аппаратуре NC-30/32, дБ
Регулировка затухания осуществляется подключе-
нием ступенями в 3 дБ искусственных линий, дБ .
Напряжение ДП, В:
ИКМ-30...........................
NC-30 ....
пзо..................;
ИКМ-30-4.................................,
Климатические условия работы:
станционного оборудования ИКМ-30, ИКМ-30-4
контейнера НРП-К12, ИКМ-30, НРП-12-4
НРП-12М ИКМ-30-4........................
8... 36
7... 35
0... 40
6... 40
35
3... 24
12.„245
+60, +150
24... 300
10... 240
в помещении с темпера-
турой воздуха 5...40°С и
относительной влажностью
90% при температуре до
30° С
в колодцах телефонной
канализации при внутрен-
нем избыточном давлении
29 ...69 кПа (0,3 ...0,7 атм),
температуре
+40 ... —40° С, заполнении
водой колодца в течение
6 мес. высотой столба
воды до 2 м
станционного оборудования NC-30 .
контейнера NC-30, D30
станционного оборудования D30
в помещениях с температу-
рой 5 ... 40° С и относи-
тельной влажности
30-75%, а также до
90% при температуре до
30° С, но ие более двух
недель непрерывно
в колодцах телефонной ка-
нализации при температу-
ре —40 ... 4-55° С, при внут-
реннем избыточном давле-
нии 49 кПа (0,5 атм)
в помещениях с темпера-
турой 10 ... 30° С и отно-
сительной влажностью
30 — 75%, возможна ра-
бота при температуре
—10 ...+50° С и относи-
тельной влажности 5... 95%
Структура цикла передачи
Цикл передачи ИКМ-30, NC-30, D30,
ИКМ-30-4 соответствует рекомендации
МККТТ G732 и состоит из 32 каналь-
ных интервалов (КИО—КИ31): 30 ка-
нальных интервалов (КИ 1—15, КИ
17—31) предназначены для передачи
информации ТЧ, один (КИО) — для пе-
редачи сигнала цикловой синхрониза-
ции, один (КИЮ) —для передачи сиг-
налов управления и взаимодействия
(СУВ), вырабатываемых приборами
АТС, и сверхциклового синхросигнала.
Каждый канальный интервал состоит
из восьми, разрядов, обозначаемых
Р1...Р8. Частота следования циклов
передачи равна частоте дискретизации:
Гц=Гд=8 кГц (Тц==125 мкс), частота
следования канальных интервалов FK=
~Рц-К (число каналов) =8-32=256кГц,
а частота следования символов в цик-
ле передачи (тактовая частота линей-
ного сигнала Fc=Ft=F^-K-n (число
разрядов-символов) =8-32-8=2048 кГц.
Цикловой синхросигнал 0011011 зани-
мает разряды Р2—Р8 в четных циклах,
а в нечетных циклах на разряд Р2
передается 1. В канальном интервале
КИЮ на разряды Pl, Р2 и Р5, Р6 в
аппаратуре ИКМ-30 передаются по два
СУВ для каждого канала ТЧ, в аппара-
туре NC-30 и D30 иа разряды Pl, Р2,
РЗ, Р4 и Р5, Р6, Р7, Р8 передаются че-
тыре СУВ для каждого канала ТЧ.
Передача СУВ осуществляется пооче-
редно в 15 циклах для 1-го и Ю-го;
2-го и 17-го; 3-го и 18-го... 15-го и
30-го каналов ТЧ. В нулевом цикле на
разрядах Р1—Р4 передается сверхцик-
ловой синхросигнал. Частота следова-
ния сверхцикла Kc4=F4/16=500 Гц.
С такой частотой передается каждый
СУВ. На разрядах РЗ, Р6 канального
интервала КИЮ в ЦО в аппаратуре
ИКМ-30 формируются сигналы об ава-
рии приемной части, которые переда-
ются в передающую часть аппарату-
ры. В аппаратуре ИКМ-30 КИ8 может
использоваться для передачи дискрет-
ной информации. В аппаратуре NC-30
и D30 разряд Р6 КИЮ нулевого цик-
ла используется для извещения о поте-
ре сверхциклового синхронизма, на раз-
рядах РЗ, Р4 и Р5 КИО в нечетных
циклах передаются аварийные сигналы,
а Р6, Р7 можно использовать для пере-
дачи данных (в аппаратуре D30 также
и Р8). В аппаратуре NC-30 разряд Р1
КИО всех циклов зарезервирован для
международного использования.
Подробная структура цикла передачи
аппаратуры ИКМ-30 следующая:
Нумерация циклов.............................. Ц0...Ц15
Нумерация канальных интервалов.............. КИО...КИ31
Нумерация разрядов в КИ..................... Р1, Р2... Р8
Число каналов для передачи СУВ иа каждый канал ТЧ 2
Местоположение сигналов:
ТЧ......................................... . КИ1, КИ2... КИЮ, КИ17
КИ18...КИ31
СУВ.............................. ....
цикловой синхронизации ЦС..............
сверхцикловой синхронизации СЦС..........
Соответствие каналов для передачи СУВ каналам ТЧ
КИ16, Ц1 ... Ц15, f
Pl, Р2, Р5, Рб
КИО, Р2—Р8 четных
циклов
КИ16, ЦО, Р1 ... Р4
КИ1, Ц1, Pl, Р2
КИ2, Ц2, Pl, Р2
Местоположение каналов передачи ДИ:
первого — восьмого . . . .
девятого .................
Местоположение сигналов аварии:
СЦС................... .
ЦС........................
КИ15, Ц15, Pl, Р2
КИ17, Ц1, Р5, Р6
КИ18, Ц2, Р5, Р6
КИ31, Ц15, Р5, Р6
КИ8, Р1... Р8
КИО, Р1
ЦО, КИ16, Р6
КИО нечетных циклов,
РЗ
остаточного затухания
Использование свободных разрядов:
1............................
О............................
КИО нечетных циклов,
Р6
Р5, Р8, ЦО, КИ16,
Р4, Р8, Ц1 ...Ц15, КИ16
Р2, КИО нечетных
циклов, РЗ, Р7,
Ц0...Ц15, КИ16
Структуры циклов передачи аппаратуры NC-30 и DS0 незначительно от-
личаются от структуры цикла передачи аппаратуры ИКМ-30.
Комплектация, конструкция и
электропитание
Оборудование аппаратуры
ИКМ-30 размещается на стандартных
стойках размерами 2600 X 600X 225 мм.
Стойки смонтированы на каркасах из
листового гнутого стального профиля
(аппаратура выпуска до 1980 г.) или
алюминиевого профиля (аппаратура
выпуска 80-х годов).
На стойках САЦО, СОЛТ (рис. 3.11,а,
б), СОЛТ-М располагается соответст-
венно четыре комплекта АЦО, 30 и
24 комплекта ОЛТ.
Комплекты АЦО конструктивно вы-
полнены в виде съемных комплектов
размерами 599X550 мм. В верхней ча-
сти стойки САЦО расположена обще-
стоечная сигнализация, фильтр питания
и стоечные предохранители. Кроме АЦО
на стойке САЦО в центре располагает-
ся панель обслуживания ПО-1.
На верхней раме стоек СОЛТ и
СОЛТ-М размещены три лампы обще-
стоечной сигнализации. На стойках
расположены также вводные устройст-
ва (ВУ) для ввода кабелей линейных
трактов: на СОЛТ для 30 трактов, на
СОЛТ-М общее число пар для уплот-
600
с—г г~~1 czn 1 г С 1 г 1
АЦО у ву if. ~ВУ
« ВУ ОЛТ
2 ВУ
'V ВУ ОЛТ
$ ВУ
ОЛТ
. ’АЦО
АЦО слт
олт
ОЛТ
СС
сс
00-1 ПО-2 ПО-1
АЦО ПО-2
АЦО
ОЛТ
ОЛТ
ОЛТ
АЦО ОЛТ
АЦО
ОЛТ
Олт
а) 6) б)
Рис. 3.11. Размещение оборудования
ИКМ-30 на стойках:
а) САЦО; б) СОЛТ; в) ССО
нення на вводном устройстве состав-
ляют 216.
Стойки СОЛТ содержат следующие
однорядные панели (комплекты бло-
ков) :
пять вводных панелей для распайки
пар уплотняемого кабеля. На каждой
панели распаиваются девять пар кабе-
ля направления приема и девять пар
направления передачи. Шесть пар каж-
дого направления подключаются к це-
пям приема и передачи станционных
регенераторов, три пары — к цепям
приема и передачи служебной связи и
цепям оборудования телеконтроля. Все
подключенные пары кабеля защищены
разрядниками Р-27;
от одной до десяти панелей дистан-
ционного питания и регенераторов ДПР
(в СОЛТ-М — восемь панелей), каж-
дая из которых содержит три двухсто-
ронних станционных регенератора (бло-
ки PC), блок контроля и питания стан-
ционных регенераторов (блок КП) и
три блока дистанционного питания
НРП (типа ДП и ДПК)',
панель служебной связи ПСС;
панель обслуживания ПО-2, где раз-
мещаются устройства телеконтроля ли-
нейного тракта и устройства контроля
и сигнализации СОЛТ;
пульт дистанционного контроля реге-
нераторов (ПДКР).
Коммутация выходных цепей блоков
внутри панелей выполняется прямоли-
нейными разъемными соединителями ти-
па ГРПМ, РППМ. Электрические меж-
блочные соединения осуществляются
проводным монтажом, крепящимся на
каркасе панели.
Стойка СОЛТ-М аналогична СОЛТ,
но имеет следующие основные отличия:
на вводной раме может распаиваться
до 216 пар уплотняемого кабеля для
передачи на другие СОЛТ и СОЛТ-М;
стойка рассчитана на оборудование
24 линейных трактов; блоки панелей
ДП, PC — не взаимозаменяемы.
При небольшом числе каналов целесо-
образно применять комбинированную
стойку оконечного оборудования ССО
(рис. 3.11,в), на которой размещается
до трех комплектов АЦО н один комп-
лект ОЛТ на три линейных тракта.
Оборудование необслуживаемых реге-
неративных пунктов размещено в кон-
тейнерах НРП-К12, в каждом из ко-
торых помещается от одного до 12 бло-
ков двусторонних линейных регенера-
торов (блоки РЛ) и один блок контро-
ля линейных регенераторов (блок КР).
Контейнеры устанавливаются в колод-
цах телефонной сигнализации АТС,
подъездах и других помещениях. Кон-
структивно НРП-К12 (рис. 3.12,а) вы-
полнен в виде герметичного чугунного
контейнера, состоящего из корпуса в
Рис. 3.12. Контейнеры:
с) НРП-К12 ИКМ-30; б) SCF-5046 NC-30 на 24 регенератора
крышки, оснащенной резиновым уплот-
нителем и притягиваемой к корпусу че-
тырьмя болтами специализированного
типа. На наружной поверхности крышки
контейнера расположены ниши, в ко-
торых установлены воздушный вентиль
для установки контейнера под избы-
точное воздушное давление 29 ... 69 кПа
(0,3... 0,7 атм) и разъем служебной
связи для подключения аппарата об-
ходчика АО-30. Обе ниши защищены
крышками, герметизированными резино-
выми уплотнителями. На внутренней
стороне крышки контейнера имеются
два отсека для укладки силикагеля.
Для соединения НРП-К12 с кабелем
межстанционной связи в корпусе име-
ется вводная герметичная муфта для
двух стабкабелей типа Т — 50x2x0,7.
Соединение муфты с корпусом контей-
нера — фланцевое болтовое, уплотнен-
ное паронитовой прокладкой. Для со-
единения с заземлителем в корпусе кон-
тейнера предусмотрен болт из нержа-
веющей стали. Внутри контейнера по-
мещается стальной каркас с блоками
РЛ и КР. Коммутация цепей блоков с
электрическим монтажом контейнера
осуществляется соединителями РППМ-
ГРПМ. На каждом имеется коммута-
ционное поле для ввода и коммутации
36 пар (18 пар приема и 18 пар пе-
редачи) уплотняемого кабеля, т. е. воз-
можна распайка резервных пар до 50%
рабочих пар. Внутри контейнера уста-
навливается датчик давления.
Масса НРП-К12 без стабкабелей не
более 120 кг. Габаритные размеры
1000x380x355 мм.
Электропитание оконечного оборудо-
вания ИКМ-30 осуществляется от стан-
ционной батареи 60 В±10%. Потреб-
ление энергии: САЦО с одним комп-
лектом, АЦО-150 Вт с четырьмя —
600 Вт, СОЛТ с одним комплектом
ОЛТ-50 Вт с тридцатью —1,2 кВт (с
учетом энергии, потребляемой линей-
ными регенераторами). На стойках
САЦО для поддержания теплового ре-
жима устанавливаются два вентилято-
ра типа ВН-2 с электропитанием от се-
ти переменного тока 220 В.
Дистанционное питание осуществля-
ется по схеме провод — провод по фан-
томным цепям, образованным средними
точками симметрирующих трансформа-
торов в линейных регенераторах. В за-
висимости от построения линейного
тракта (однокабельного или двухка-
вельного) и выбора места поворота це-
лей ДП возможна организация не-
скольких вариантов схем ДП. Ток ДП
стабилизирован и равен ПО мА±10%.
Максимальное напряжение на выходе
блока ДП — 240 В, а на выходе блока
ДПК—54 В.
Оборудование аппаратуры
NC-30 в варианте поставки в СССР
размещается на стойках из алюминие-
вого профиля с габаритными размера-
ми 2600x600x255 мм. Стойки с две-
рями на лицевой стороне являются ме-
ханическими каркасами, позволяющими
установку панелей со следующими га-
баритными размерами:
ПУПЛ — 216X451X255; ПСИГ
114X451X225; ПОРТ 7 —318x451 X
Х225; ПОРТ 4 — 216X451x225, панель
техобслуживания — 114X451X225; па-
нель регенераторов — 216x451 Х225; со-
гласующие устройства — 420X451Х225.
Размещение панелей на стойках про-
извольное. Примеры комплектации
стоек приведены на рис. 3.13.
Контейнер SCF 5046 аппаратуры
NC-30, представленный на рис. 3.12.6,
выполнен из оцинкованной стали, по-
крытой защитной краской. Стабкабель
поставляется со своей оконечной муф-
600
a) S)
Рис. 3.13. Размещение оборудования
NC-30 на стойках:
а) на три системы; б) на шесть систем без СУ
той, ввод в контейнер один, так как
стабкабель имеет конструкцию, обеспе-
чивающую необходимую защищенность
пар приема и передачи.
Диаметр контейнера 560 мм, высота
405 мм. В контейнере можно разме-
стить 24 регенератора, два контроль-
ных фильтра системы телеконтроля,
один блок контроля давления. В кон-
тейнере имеется щит перекрестных со-
единений, в котором пара стабкабеля
соединяется с парами каркаса контей-
нера с помощью специального инстру-
мента ударного действия. В контейне-
ре, герметизированном уплотнительной
резиной, внутри, под крышкой, имеется
разъем для подключения телефона слу-
жебной связи, а снаружи, под защит-
ным колпаком, имеется вентиль для
установки контейнера под избыточное
воздушное давление 49 кПа (0,5 атм).
Масса контейнера без стабкабеля не
более 53 кг. Общий вид контейнера
представлен на рис. 3.12,6.
Электропитание аппаратуры NC-30
осуществляется от батареи постоянного
тока с диапазоном напряжений 43...
... 70 В с заземленным полюсом. Око-
нечные панели имеют собственные бло-
ки электропитания, панель техобслужи-
вания имеет автономное электропита-
ние, панель СУ получает питание от
блока питания панели уплотнения, обо-
рудование линейного тракта питается
от блоков ДП. Максимальное потреб-
ление мощности одного оконечного уст-
ройства составляет около 55 Вт. Одна
ПОРТ расходует около 30 Вт с учетом
ДП. Ток дистаициоиного питания реге-
нераторов 48±2 мА.
Оборудование аппаратуры
D30 конструктивно представляет собой
стандартную механическую конструк-
цию М80, применяемую с начала 80-х
годов во многих устройствах телесвя-
зи, таких как аппаратура систем пере-
дачи, радиорелейное оборудование, со-
гласующие устройства, цифровые элек-
тронные АТС и аппаратура передачи
данных.
Размещение оборудования D30 на
стойках дано на рис. 3.14. Стойки
имеют размеры 2600 X600X 225 мм.
Конструкция М80 выполняется из алю-
миния, пластмассы и оцинкованной пас-
сивированной стали. На стойках рас-
полагаются каркасы типовых размеров,
а в них съемные блоки трех типораз-
меров.
Рама стойки представляет собой кон-
струкцию из алюминиевых боковых па-
нелей, верхних и нижних горизонталь-
ных перекладин и задних панелей. Стой-
ки поставляются в разобранном виде
и подлежат сборке непосредственно на
месте установки. В каркасе блоки рас-
положены в вертикальном положении.
Каркас состоит из передних и задних
рельс, боковых панелей, направляющих
для установки блоков. Монтаж задней
стенки может быть выполнен либо на-
круткой, либо с использованием печат-
ной платы со штифтами для подключе-
ния проводов накруткой. В комплект
стойки входит шина электропитания из
шести медных проводов и неизолиро-
ванная шина заземления, которые кре-
пятся к левой панели внутри стойки.
Стойки оборудованы реле аварийной
сигнализации и индикаторными лампа-
ми, размещенными на верхней перекла-
дине. На левой боковой панели в пе-
редней части стойки устанавливается
шина аварийной сигнализации. При ис-
пользовании абонентских согласующих
устройств по ней передается зуммерное
напряжение.
В случаях, когда комплектация стой-
ки каркасами такова, что потребляемая
мощность по расчету выше допустимой,
следует использовать теплоотводящие
*= =*.
1—=3
яззо
ЯСЗО
880
US3D
ЯСЗО
Я530
ЯСЗО
— — .—.... 1
а)
В)
Рис. 3.14. Размещение оборудования
D30 на стойках:
а) на три системы без ОЛО; 6) на восемь си-
стем без СУ и ОЛО; в) оконечного линейного-
оборудования
панели, устанавливаемые между карка-
сами или группами каркасов. Размеры
каркасов по высоте: 132,5; 265,9 и
399,2 мм. Масса каркаса — 4 кг. Мас-
са стойки без дверей и без каркасов
37 кг.
В ближайшие годы аппаратура D30
будет поставляться в СССР с круглы-
ми контейнерами из оцинкованной
стали, такими же, какие применяются в
аппаратуре NC-30. В дальнейшем
предполагается поставка герметизиро-
ванного контейнера на 32 регенерато-
ра из сплава алюминия со специаль-
ным защитным покрытием. Габариты
такого прямоугольного контейнера с
вводной муфтой представлены на
рис. 3.15.
Для электропитания аппаратуры D30
используются блоки питания серии
Р80. Номинальное входное напряже-
ние блоков питания 40... 72 В. Блоки
имеют защиту от перегрузки по току.
Аппаратура может получать питание
либо от индивидуальных блоков пи-
тания (покаркасное рассредоточенное
питание), либо от общего для стойки
блока питания (постоечное централи-
зованное питание). Постоечное пита-
ние дублируется, при этом блок уп-
равления питания регулирует выход-
ную мощность обоих блоков питания
так, что она будет одинакова. Это по-
нижает внутреннюю температуру бло-
ков и повышает надежность работы
аппаратуры. При выходе из строя од-
ного из блоков второй всю нагрузку
берет на себя. Для постоечного элект-
ропитания аппаратуры D30 использу-
ются блоки с максимальной выходной
мощностью 250 или 340 Вт. Блоки пи-
тания устанавливаются в отдельном
каркасе, расположенном внизу стойки,
а над ним предусматривается установ-
ка теплоотводящей панели.
В аппаратуре D30 нагрузка зависит
от комплектации соответствующими
каркасами, поэтому следует рассчитать
мощность электропитания и предусмот-
реть при необходимости установку
теплоотводящих панелей (при тепло-
выделении более 40 Вт). Для покар-
касного электропитания в стойках ап-
паратуры D30 используются блоки пи-
тания трех модификаций на макси-
мальную выходную мощность 85, 50,
25 Вт в зависимости от комплектаций
каркасов блоками.
В аппаратуре линейного тракта DL2
системы передачи D30 предусмотрено
два типа блоков дистанционного пита-
ния: на короткие расстояния с выход-
ным напряжением 48 В и на большие
расстояния с выходным напряжением
максимально +120 Вис установленны-
ми перемычками на +60 В. Ток ди-
станционного питания 48+1 мА.
Оборудование аппаратуры
ИКМ-30-4 выполнено в базовой несу-
щей конструкции БНК-4, разработанной
для массового производства средств
связи с обеспечением централизованного
изготовления основных элементов кон-
струкции, возможности комплексной ме-
Рпс. 3.15. Контейнер TCF 4167 D30 на 32 регенератора
ханизации и автоматизации процессов
изготовления деталей и сборочных еди-
ниц.
Функционально законченные блоки
оборудования аппаратуры ИКМ-30-4
изготовлены в виде конструктивно уни-
фицированных блоков с габаритными
размерами 595,5X195X202 мм. Блоки
предназначены для установки в стоеч-
ный каркас, выполненный из двух бо-
ковых алюминиевых профилей, соеди-
ненных между собой верхней и ниж-
ней рамами: Стоечный каркас постав-
ляется в разобранном виде и собирает-
ся на месте эксплуатации. На собран-
ном каркасе габаритными размерами
2600X600X225 мм можно разместить
11 любых блоков в произвольном со-
четании. Второй вариант каркаса будет
иметь высоту 2150 мм.
Межплатный монтаж в блоках вы-
полнен с применением кросс-плат (6i3
жгута). С лицевой стороны блок за-
крывается крышкой. Вход внешних це-
пей — через разъемы на лицевых сто-
ронах плат.
Эксплуатационное обслуживание бло-
ков любых типов осуществляется с по-
мощью унифицированного сервисного
оборудования УСО, установленного на
одном из стоечных каркасов в удобном
для эксплуатации месте. Корпус кон-
тейнера (как НРП-12-4, так и НРП-
12М) выполнен из стальной трубы диа-
метром 508 мм, подвергнутой горячему
цинкованию с последующим покрытием
эмалью и зеленым лаком. Высота вме-
сте с крышкой — 349 мм. Масса НРП
не должна превышать 80 кг.
Электропитание оконечного оборудо-
вания осуществляется от станционной
батареи 54... 72 В. Потребляемая мощ-
ность на канал более чем на 1/3 сни-
жена' по сравнению с ИКМ-30 (с 9,2
до 6,0 Вт). Более чем в 2 раза сниже-
на мощность, потребляемая линейным
трактом,z ток ДП снижен с НО до
50 мА.
3.4. Вторичные цифровые
системы передачи
Аппаратура вторичной цифровой сис-
темы передачи ИКМ-120 обеспечивает
организацию 120 каналов тональной
частоты в одном линейном тракте (по
двухкабельной системе) путем объеди-
нения четырех цифровых потоков со
скоростью передачи 2048 кбит/с в один
цифровой поток 8448 кбит/с.
Аппаратурапредназначенадляпри-
менения на внутризоновых и городских
телефонных сетях по симметричным
кабелям типа ЗК и МКС. Каналообра-
зующим оборудованием для ИКМ-120
является аппаратура ИКМ-30. Кроме
того, аппаратура ИКМ-120 имеет воз-
можность кодирования группового спек-
тра систем с частотным разделением
каналов (ЧРК) в диапазоне 312...
... 552 кГц и три синхронных и син-
фазных потока со скоростью пер< дачи
2048 кбит/с.
Максимальная даль-
ность связи, км .
Максимальная дли-
на секции дистанци-
онного питания, км .
Длина участка реге-
нерации, км .
Число НРП меж-
ду обслуживаемы-
ми пунктами, не бо-
лее ...............
Номинальное зату-
хание участка реге-
нерации на частоте
4,224 мГц, дБ
Линейный код
Максимальное нап-
ряжение дистанци-
онного питания при
токе ДП 125 мА, В
Электропитание око-
нечного оборудова-
ния производится от
источника постоян-
ного тока с напря-
жением, В
600
200
4... 5,5
40
—55
Биполярный
HDB3 (МЧПИ)
—980 (±490)
—60±6 или
24±2,4
Аппаратура ИКМ-120 имеет системы
телеконтроля регенераторов линейных
(РЛ) и служебной связи (СС).
С помощью системы телеконтроля
контролируются: достоверность переда-
чи в направлениях А и Б; наличие из-
быточного давления в НРП; парамет-
ры системы поддержания кабеля под
избыточным давлением. Система теле-
контроля охватывает участок между
двумя оконечными станциями (ОС) до
200 км. Допускается наличие трех уча-
стков телеконтроля. Каждый участок
разбивается максимально на 10 секций,
по четыре НРП в каждой.
Система служебной связи предусмат-
ривает организацию:
канала служебной связи (дельта-мо-
дуляпии) в групповом цифровом по-
токе;
низкочастотного канала (0,3...
3,4 кГц) в низкочастотной части пе-
редаваемого диапазона по рабочим па-
рам кабеля;
вспомогательного канала по свобод-
ной паре кабеля.
В аппаратуру ИКМ-120 входят:
стойка вторичного временного груп-
пообразования (СВВГ), рассчитанная
на восемь комплектов ВВГ, но из-за
большого тепловыделения целесообраз-
но устанавливать не более четырех;
стойка линейного оборудования
(СЛО) на четыре комплекта линейного
тракта (КЛТ);
стойка аналого-цифрового оборудова-
ния САЦО и САЦО-4Д-60;
контейнеры:
НРПК-2 — на два блока РЛ для ус-
тановки в колодце;
НРПО-2 — на два блока РЛ для ус-
тановки на опорах или в специальных
надстройках НУП; •
НРПГ-8 — на восемь блоков РЛ для
установки в грунт;
блок регенератора линейный (РЛ)
на два направления передачи.
Кроме того, к оборудованию ИКМ-
120 относятся следующие контрольно-
измерительные устройства:
пульт испытаний линейного тракта
ПИЛТ;
пульт настройки и проверки регене-
раторов ПНПР;
измеритель затуханий кабельных ли-
ний ИЗКЛ-120;
аппарат обходчика — АО.
Стойки СВВГ и СЛО предназначены
для работы в ЛАЦ в стационарных ус-
ловиях при температуре окружающего
воздуха 5 ... 40° С и относительной
влажности воздуха до 95% при темпе-
ратуре до 30° С. Основным контейнером
ИКМ-120 для работы на городских те-
лефонных сетях является НРПК-2, ко-
торый по размеру, материалу^ конст-
рукции и требованиям к климатическим
условиям аналогичен НРПК-12 аппара-
туры ИКМ-30.
Габаритные размеры СВВГ 'и СЛО
2600X600X225 мм.
Размещение оборудования на стой-
ках СВВГ и СЛО представлено на
рис. 3.16.
В 'каркасе СВВГ размещаются съем-
ные каркасы, предназначенные для
комплектов ВВГ, которые подключают-
ся к стойке через разъемы, и панель
обслуживания ПО-В. Максимальная
Рис. 3.16. Размещение оборудования
ИКМ-120 А на стойках:
с) СВВГ; б; ело
потребляемая мощность СВВГ при пол-
ном заполнении (до восьми ВВГ) при-
мерно 720 Вт, а при четырех ВВГ до
360 Вт. Масса полностью укомплекто-
ванной стойки до 250 кг.
В стойку СЛО входят комплекты,
трех типов: четырехрядная панель
ПО-Л, в которой размещаются блоки,
осуществляющие телеконтроль линей-
ного тракта, служебную связь и сигна-
лизацию, четыре однорядных панели
ЛТ, в которых размещаются блоки ли-
нейного тракта, две двухрядные панели
с блоками ДП. В верхней части стойки
размещается вводно-кабельное оборудо-
вание. Максимальная потребляемая
мощность СЛО при полном заполнении
до 500 Вт. Стойка содержит оборудо-
вание, необходимое для ввода двух
симметричных кабелей и защиты стан-
ционных устройств от воздействия на-
водок сильного тока и грозовых раз-
рядов.
Затухание соединительных линий
между стойками СЛО и СВВГ на ча-
стоте 4224 кГц может достигать 6 дБ.
Коэффициент ошибок линейного тракта
аппаратуры ИКМ-120 составляет -10-г
при длине магистрали 60 км, на более
коротких линиях он пропорционально
уменьшается. При работе стойки СЛО
на промежуточной станции один комп-
лект ЛТ используется для организации
одного направления двухстороннего
тракта. В таком режиме работы на
стойке может быть организовано толь-
ко два тракта. Масса полностью за-
полненной стойки СЛО составляет
160 кг.
3.5. Системы передачи
абонентских линий
Абонентская
высокочастотная установка
(АВУ)
Абонентская высокочастотная уста-
новка АВУ предназначена для органи-
зации на абонентской линии ГТС од-
ного дополнительного телефонного ка-
пала кроме обычного йанала, располо-
женного в тональном диапазоне частот.
Дополнительный канал образуется пу-
тем высокочастотного уплотнения або-
нентской линии с частотным разделе-
нием каналов.
Установка рассчитана для работы по
существующим кабелям городских те-
лефонных сетей марок Т и ТПП с жи-
лами .диаметром 0,4 ... 0,7 мм. Ориен-
тировочные допустимые длины линий в
зависимости от типа кабеля и диамет-
ра жил приведены в табл. 3.1. Длина
линии определяется затуханием несущих
частот 64 и 28 кГц.
Для настройки АВУ имеется упро-
щенная методика — в зависимости от
сопротивления шлейфа абонентской ли-
нии устанавливаются различные удли-
нители путем снятия и установки пере-
мычек.
Таблица 3.1
Максимальная длина линии с АВУ, км
Диаметр жил ка- беля, мм Кабели типа Т с изоляцией Кабели типа ТП со скруткой
бумаж- ной бумаго- массной парной четве- рочной
0,4 2,0 2,1 2,4
0,5 3,4 2,8 3,1 3,4
0,7 5,8 4,8 5,1 5,4
Установка обеспечивает нормальную
работу в закрытых помещениях прн
температуре 5 ... 40° С, относительной
влажности 45... 98%. Электропитание
станционного комплекта АВУ осуществ-
ляется от источников постоянного тока
с номинальным напряжением 60±6 В,
а абонентского высокочастотного комп-
лекта — от сети переменного тока
220/127 В через выпрямитель с обеспе-
чением резервного питания от химиче-
ских источников постоянного тока. В
абонентском комплекте предусмотрено
также электропитание от сети перемен-
ного тока напряжением 36 В, что дает
возможность использовать его в поме-
щениях с повышенной электроопасно-
стью.
Потребление тока от станционной ба-
тареи не превышает:
в исходном состоянии 25 мА;
в рабочем состоянии 65 мА.
Потребление тока от резервного ис-
точника абонентского блока не превы-
шает:
в исходном состоянии — 10 мА;
при разговоре — 25 мА;
при приеме вызова со станции —
40 мА.
Мощность, потребляемая абонентским
блоком от сети переменного тока, не
превышает:
в исходном состоянии 2,5 Вт;
прн приеме вызова'4 Вт.
В состав АВУ входят: блок абонент-
ский низкочастотный НЧ-А; блок стан-
ционных комплектов БСПК, в состав
которого входят 10 комплектов (блоков)
ВЧ/НЧ-6; статив станционных комплек-
тов СПК, предназначенный для разме-
щения до восьми блоков БСПК; блок
батарей ББ для резервного питания
ВЧ-А.
Принцип действия АВУ поясняется
функциональной схемой (рис. 3.17), где
изображен низкочастотный канал, обо-
рудованный двумя фильтрами низкой
частоты Д-3,4, устанавливаемыми у
абонента и на станции, и высокочастот-
ный канал, образованный абонентским
комплектом ВЧ-А и станционным
ВЧ/НЧ-С. Высокочастотный канал ор-
ганизован по двухполосной системе по
методу амплитудной модуляции с пе-
редачей несущей и боковых частот.
Основные технические данные высо-
кочастотного канала следующие;
Несущая частота, кГц, в нап-
равлении:
абонент — станция . . . -28
станция —- абонент ... 64
Рис. 3.17. Функциональная схема АВУ:
СР —статреле; ПВ — приёмник вызова; РУ —регулятор уровней; ПСК — приемник сигнального^
канала; ИШ— имитатор шлейфа; БП — блок питания
Рис. 3.18. Внешний вид АВУ:
с) СПК; б) ВЧ-А
Номинальное остаточное зату-
хание канала, дБ, на частоте
800 Гц в направлении:
абонент — станция .
станция — абонент .
Ступенчатая регулировка ос-
таточного затухания при або-
нентских линиях разной дли-
ны производится коммутацией
удлинителя с затуханием, дБ
Псофометрическое напряжение,
мВ:
собственных шумов канала
при включении установки
_ через искусственную линию
от переходов
Перепад уровней несущей час-
тоты при передаче сигналов
управления от абонента к
станции, дБ, не менее
Мощность вызывного сигнала
частоты 25 Гц на выходе або-
нентского комплекта (в точ-
ках подключения ввонка),
мВ-А, не менее
Номинальное входное сопро-
тивление НЧ входов абонент-
ских и станционных устройств
ВЧ канала при затухании в
полосе частот 0,3—3,4 кГц не
менее 14 дБ, Ом .
Имитатор шлейфа обеспечи-
вает ток при сопротивлении
шлейфа 1000 Ом и напряже-
нии батареи 60 В, мА, не менее
2
4,3
10,4;
5,2;
2,6
0,2
0,26
60
170
600
30
В низкочастотном канале псофометри-
ческое напряжение шумов при работе
ВЧ канала не должно превышать
0,1 мВ, а дополнительное затухание,
вносимое фильтрами НЧ на частоте
800 Гц, не превышает 0,43 дБ.
Конструктивно СПК АВУ представ-
ляет собой раму из П-образного про-
филя размером 8X40 X 40, предназна-
ченную для установки в помещении
кросса—АТС. Габаритные размеры
СПК и блока ВЧ-А указаны соответст-
венно на рис. 3.18,а и б.
Цифровая система передачи с
временным разделением
каналов
и дельта-модуляцией Д-АВУ
Аппаратура Д-АВУ предназначена
для работы на абонентских линиях го-
родских телефонных сетей и позволяет
образовывать 10 телефонных каналов
по двум парам абонентского кабеля.
Аппаратура Д-АВУ состоит из стан-
ционной части — комплекта передачи
станционного КПС на число каналов
50 ... 100 и абонентской части — 5 ...
...10 шкафов блоков передачи або-
нентских ШБПА. Комплект передачи
включает в себя блок питания БП,
блок генераторного оборудования и сиг-
нализации ГС, 5 ... 10 блоков передачи
станционных ПС. 1
Один блок ПС с одним ШБПА обра-
зует 10-канальную цифровую систему
передачи. К ШБПА подключается 10 че-
тырехпроводных телефонных устройств,
блок ПС имеет 10 двухпроводных окон-
чаний, через которые абоненты вклю-
чаются в приборы АТС. Аппаратура
Д-АВУ обеспечивает работу по кабе-
лям Т и ТПП с жилами диаметром:
0,32; 0,4; 0,5; 0,7. Максимальная
длина линии для различных типов ка-
беля различна и определяется затуха-
нием линии на частоте 1000 кГц, ко-
торое не должно быть более 42 дБ.
Ориентировочные допустимые длины
линий в зависимости от типа кабеля
ГТС и диаметра жил приведены в
табл. 3.2.
Необходимым условием при установ-
ке Д-АВУ является однородность ка-
беля.
Станционный комплект Д-АВУ-С дол-
жен устанавливаться в кроссе, допу-
скается установка в других помеще-
ниях, удовлетворяющих следующим
климатическим условиям: температура
5 ... 40° С, относительная влажность не
более 95% при температуре 30° С.
Абонентский комплект Д-АВУ-А дол-
жен устанавливаться в непосредствен-
ной близости от абонентов (длина ли-
нии от Д-АВУ-А до телефонного уст-
ройства абонента не более 200 м). По-
мещение для установки Д-АВУ-А долж-
Таблица 3.2
Максимальная длина линии с Д-АВУ,
км
Диаметр жил ка- беля, мм Кабели типа Т с изоляцией Кабели типа ТП со скруткой
трубча- то-бу- мажной бумаго- массной парной четве- рочной
0,32 —. — 1,5 —-
0,4 —. — — 2,0
0,5 2.1 1,8 2,3 2,5
0,7 3,3 2,7 3,0 3,2
Рис. 3.19. Функциональная схема Д-АВУ
но удовлетворять следующим климати-
ческим условиям: температура —10 ...
+40° С, относительная влажность до
85% при температуре 35° С и до 95%
при температуре +30° С.
Электропитание станционного комп-
лекта Д-АВУ-С осуществляется от стан-
ционной батареи 60 В±10%. Питание
абонентских комплектов Д-АВУ-А ди-
станционное от станционной батареи
60 В±10%/ток дистанционного пита-
ния не более 120 мА.
Функциональная схема Д-АВУ пред-
ставлена на рис. 3.19. Обе части схе-
мы содержат устройства кодирования
и декодирования —• кодеки, устройства
уплотнения (Упл. аб, Упл. ст), приемо-
передающие регенераторы (Per. аб, Per.
ст), к абонентской сети подключено
10 телефонных устройств ТУ абонентов.
По кабелю передача ведется цифровым
квазитроичным сигналом со скоростью
2048 кбит/с, АРУ приемных регенера-
торов корректирует рабочее затухание
кабеля 0... 42 дБ на 1000 кГц.
Основные технические характеристики
телефонного канала Д-АВУ следую-
щие;
Выходной уровень двухпро-
водного окончания на нагруз-
ке 600 Ом, дБ . . .
Уровень псофометрического
шума в точке нулевого отно-
сительного уровня, дБ
Затухание асимметрии всех
симметричных цепей канала,
дБ, не хуже..................
Искажение импульсов набора,
мс, не более.................
Уровень акустического вы-
зывного сигнала ТУ на рас-
стоянии 0,5 м, дБ, не менее
-6±1
—64
40
±2
70
Комплекс передачи станпионный КПС
конструктивно выполнен в виде трех
Входной уровень четырехпро-
водного окончания (вход ко-
дера), дБ....................
Входное сопротивление пере-
дающей цепи четырехпровод-
иого окончания (входное соп-
ротивление кодера), кОм
Выходной уровень четырех
проводного окончания (выход
декодера), дБ . . . .
Входной уровень двухпровод-
ного окончания, дБ . . .
Входное сопротивление двух-
проводного окончания, Ом
14± 1
3±0,3
0±1
—6±1
600
Рис. 3.20. Внешний вид Д-АВУ
разноименных блоков: ГС, БП, ПС, ус-
танавливаемых на швеллере с помощью
специальных направляющих. Швеллер
имеет высоту 2600 мм. Габаритные раз-
меры блоков КПС не превышают 150х
X 185x230 мм, а самого комплекта пе-
редачи на 100 каналов — 2600Х150Х
Х230 мм (рис. 3.20). Межблочные со-
единения комплекта осуществляются
через 21-контактные разъемы типа
РП-14 посредством жгута. Подключе-
ние блоков ПС к кроссу осуществляет-
ся через 30-контактные разъемы типа
РП-14. При этом соединения двухпро-
водных окончаний телефонных каналов
и цепей ПРД1—ПРД2 выполняются
кроссированным проводом, а соедине-
ния цепей ПРМ1—ПРМ2 — симметрич-
ным однопарным кабелем с волновым
сопротивлением 120 Ом, например ти-
па ПВЧС.
Шкаф блоков передачи абонентский
состоит из БПА, рамкн для подключе-
ния абонентов и шкафа. Блок передачи
абонентский подключается к шкафу че-
рез два 30-контактных разъема РП-14.
Шкаф имеет приспособления для за-
земления, замок, а также датчики
вскрытия и отрыва от стены. Габариты
шкафа 340x415x80 мм, масса —не
более 15 кг.
Раздел 4.
ЛИНЕЙНО-КАБЕЛЬНЫЕ СООРУЖЕНИЯ
4.1. Общие положения
Линии городских телефонных сетей
делятся на абонентские и соединитель-
ные (межстанционные).
Абонентские линии (АЛ) соединяют
телефонные аппараты (ТА) абонентов
с автоматической телефонной станцией
(АТС) и при шкафной системе пост-
роения сети делятся на три участка
(рис. 4.1): магистральный — от АТС до
распределительного шкафа (РШ), меж-
ду РШ (межшкафная связь) и при
прямом питании от АТС до распредели-
тельной коробки (РК), а в отдельных
случаях кабельного ящика (КЯ); рас-
пределительный— от РШ до РК (КЯ):
абонентскую проводку — от РК (КЯ)
до ТА.
На магистральных участках АЛ про-
кладываются городские телефонные ка-
бели с числом пар 100 и более (много-
парные), а на распределительных участ-
ках — с числом пар 10 ... 100 (мало-
парные); абонентская проводка выпол-
няется обычно однопарным распредели-
тельным телефонным проводом, а при
наличии КЯ — металлическими прово-
дами.
Длины абонентских линий преимуще-
ственно 1,0—2,5 км с неизменной тен-
денцией к их укорочению. Соотношение
длин магистральных и распределитель-
ных участков АЛ примерно 4:1.
Соединительные линии (СЛ), или ли-
нии межстанционной связи, связывают
между собой телефонные станции: рай-
онные (РАТС) одну с другой, с узлами
(УИС, УВС и УИВС) и с междугород-
ной телефонной станцией (МТС); УИС,
УВС и УИВС между собой и с МТС.
Длины СЛ в основном 4... 12 км. До-
ля СЛ в общей протяженности линий
ГТС примерно 25%. Суммарная протя-
Магисшральный участок
Распределительный участок
Рис. 4.1. Схема построения абонентской линии ГТС
\дВонент!:кая
। проводка.
женность цепей СЛ и АЛ, приходящая-
ся на 1000 номеров АТС, зависит от
численности населения, планировки го-
рода в по мере телефонизации городов
уменьшается. В настоящее время это
соотношение примерно такое:
Численность населения
в городе, чел.
Более 1 млн.
100 тыс.— 1 млн.
Менее 100 тыс.
Протяженность
кабельных
цепей, км, на
1000 номеров
АТС
4 000
3 000
2 000
Следовательно, суммарная протяжен-
ность кабелей различной емкости, отне-
сенная к 1000 номеров АТС, составляет
в среднем 60 км в приведенном к 50-
парному исчислению.
Линии ГТС, предназначенные в ос-
новном для передачи телефонных сооб-
щений, являются низкочастотными, и их
электрические параметры нормируются
в диапазоне тональных частот (ТЧ),
т. е. 300 ... 3400 Гц. Нормы на элек-
трические параметры низкочастотных
кабельных линий ГТС следующие:
Электрическое сопротивление одиночной жилы постоянно-
му току, Ом, не более..................................
Асимметрия электрического сопротивления жил цепи,
%, ** ме более.................................... . .
Сопротивление изоляции жил на постоянном токе,
МОм км, не менее....................................
Сопротивление изоляции полиэтиленового шланга,
МОм-км, не менее.......................................
Электрическая рабочая емкость на частоте 800 Гц, мкФ,
не более ...........................................
Собственное затухание иа частоте 800 Гц, дБ, не более
Переходное затухание на ближнем конце на частоте
800 Гц, дБ, не менее...................................
АЛ
500
1
2000, 5000,
5,0
0,5
4,5
69,5
сл
1500/1000*
1
10000***
1,5/1,3*
17,5/4,0*
В числителе при местном, в знаменателе при междугородном сообщении.
Нормируется в процентах от сопротивления шлейфа.
»»» Значения даны последовательно для линий из кабеля с воздушно-бумажной, полиэти-
леновой н полистирольиой изоляцией, без оконечных устройств; с учетом последних — величи-
ны соответствуют 1000 МОм-км.
Некоторая часть цепей предоставляет-
ся для передачи данных, программ зву-
кового вещания, телеграфирования и
т. д. Кроме того, часть цепей может
быть задействована для аппаратуры
систем передачи: на АЛ — систем пере-
дачи с частотным и временным разде-
лением каналов в спектре частот соот-
ветственно до 70 и 2048 кГц; на СЛ —
первичных цифровых систем передачи
в спектре частот до 2048 кГц, а также
вторичных цифровых систем передачи с
временным и систем с частотным раз-
делением каналов в спектре частот со-
ответственно до 8000 и 552 кГц, при
этом на ГТС применяются кабели меж-
дугородной связи типа МКС.
В дальнейшем на СЛ предполагается
применять оптические кабели (ОК) с
коэффициентом затухания 5 и 3 дБ/км
(ТУ 16—705.296—86) с использованием
аппаратуры ИКМ-120 и ИКМ-480.
Технические данные кабелей и про-
водов, применяемых на линиях ГТС,
даны в табл. 4.1.
Кабельные линии ГТС прокладывают-
ся: в кабельной канализации и в кол-
лекторах; по мостам и в тоннелях; не-
посредственно в грунте; под водой при
пересечении рек и других водоемов;
по наружным и внутренним стенам
зданий, а также подвешиваются на
стойках и опорах воздушных линий
связи.
В трубопроводах телефонной канали-
зации и коллекторах прокладываются
небронированные кабели, в тоннелях —
бронированные кабели без наружного
покрова, а по мостам — либо неброни-
рованные в трубах, либо бронирован-
ные без наружного покрова, которые
подвешиваются открыто на фермах или
устоях моста. Непосредственно в грун-
те прокладываются кабели с броней
из стальных лент и наружным покро-
вом, а также кабели в стальной обо-
лочке с защитным шлангом. На подвод-
ных переходах используются кабели с
броней из стальных круглых проволок.
На столбовых опорах подвешиваются
небронированные кабели емкостью (10—
100) X 2. На стоечных линиях подвеши-
ваются небронированные кабели емко-
стью не более 30X2 в свинцовой обо-
Таблица 4.1
Технические данные кабелей и проводов, применяемых на линиях ГТС
Параметр Участки
Абонентская проводка Абонентская линия Соединительная (межстанционная) линия
Распределитель- ный Магистральный
Передаваемые частоты, кГц Тональные 0,3 ... 3,4 * Высокие — 12—552 **
Тип кабеля (провода) Телефонный, распредели- тельный Местной связи — городской, телефонный, низкочастотный Междуго- родной свя- зи, симмет- ричный, вы- сокочастот- ный
Число пар (четверок) в кабеле 1X2 (10—100) Х2 (100—2400) X 2 4X4; 7X4
Изоляция жил Поливинил- хлоридный Полиэтиленовая или воздушно- бумажная Кордельно- полисти- рольная
Способ защи- ты кабеля от влаги — Герметизация (заполнение сердечника) Содержание под избыточным воз- душным давлением
* В отдельных случаях высокие: до 15, 70 и 2000 кГц на АЛ и до 2 МГц на СЛ.
** В будущем до 8 МГц.
лочке и 50X2 в пластмассовой оболоч-
ке. По стенам зданий прокладываются
небронированные кабели с числом пар
10... 100 и распределительные теле-
фонные провода.
Монтаж кабелей заключается в сра-
щивании жил сердечника и восстанов-
лении оболочки и защитных покровов.
Сращивание жил сердечника произво-
дится либо скруткой токопроводящих
жил с использованием гильз, либо по-
средством специальных соединителей.
Восстановление оболочки и защитного
шланга осуществляется с использова-
нием муфт, а при сращивании разно-
родных кабельных оболочек применя-
ются специальные манжеты.
Для защиты от проникновения влаги
внутрь кабеля СЛ и магистральные уча-
стки АЛ содержатся под избыточным
давлением воздуха, который постоянно
подается в кабель из специальных ус-
тановок в здании АТС. Распредели-
тельные участки АЛ под давлением не
содержатся. Средством защиты распре-
делительных кабелей от проникновения
влаги может служить их герметизация,
т. е. заполнение свободного объема внут-
ри кабеля гидрофобным компаундом.
4.2. Кабели ГТС
Классификация кабелей основана на
различии материала и конструкции ос-
новных элементов, образующих кабель.
К числу конструктивных элементов ка-
белей ГТС относятся (рис. 4.2): токо-
проводящие жилы; изоляция жил; груп-
пы, скрученные из изолированных жил;
элементарные пучки (ЭП), скрученные
из групп; главные пучки (ГП), скручен-
ные из элементарных; сердечник, скру-
ченный из пучков или непосредственно
из групп; поясная изоляция; экран; за-
полнитель; несущий трос; оболочка; за-
щитные покровы.
Кабели ГТС различаются по следую-
щим признакам: материал токопроводя-
щих жил — медь и алюминий; вид изо-
Рис. 4.2. Конструктивные элементы кабелей ГТС:
1 — токопроводящая жила; 2— изоляция; 3 — изолированная жила; 4— пара; 5 — четверка;
6 — элементарный пучок 10x2; 7 — элементарный пучок 5X4; в —главный пучок 1ОХ(1ОХ2)
или 1ОХ(5Х4); 9 — главный пучок 100x2 или 50X4; 10 — сердечник, скрученный повнвами
непосредственно из пар или четверок; 11 — малопариый сердечник, скрученный из элемен-
тарных пучков; 12 — многопарный сердечник, скрученный из главных пучков; 13 — поясиая
изоляция; 14 — экран; 15 — оболочка; 16 — броня
ляции — воздушно-бумажная, полиэти-
леновая, полистирольная и поливинил-
хлоридная; вид скрутки изолированных
жил в группы — парная и четверочная;
система скрутки групп в сердечник —
пучковая и повивная; тип оболочки —
металлическая, пластмассовая и метал-
лопластмассовая.
Основным классификационным при-
знаком является материал изоляции
жил, поэтому в основном все кабели
ГТС разделяются на два типа: с воз-
душно-бумажной и полиэтиленовой изо-
ляцией.
В зависимости от отсутствия или на-
личия в составе защитного покрова
стальной брони кабели называются не-
бронированными (голыми) или брони-
рованными.
При отсутствии в свободном объеме
сердечника заполнителя кабели счита-
ются незаполненными, а при наличии
заполнителя — заполненными (гермети-
зированными) .
Тип кабельного изделия — классифи-
кационное понятие, характеризующее в
первую очередь его назначение, а так-
же принципиальную конструктивную
особенность — чаще всего ' материал изо-
ляции. Марка кабеля — полное буквен-
ное обозначение, отражающее не толь-
ко его назначение и принципиальную
особенность (т. е. тип), но также до-
полнительные конструктивные призна-
ки: материал оболочки, род защитного
покрова и др. (в частности, наличие
заполнения, несущего троса и т. д.).
Буква «Т» (телефонный) является
основной в марках городских телефон-
ных кабелей. Воздушно-бумажная изо-
ляция в марке не указывается, поли-
этиленовая обозначается буквой «П».
Таким образом, кабели с воздушно-бу-
мажной изоляцией представляют тип
«Т», а кабели с полиэтиленовой изоля-
цией — тип «ТП».
В марках высокочастотных телефон-
ных симметричных кабелей буква «М»
указывает, что эти кабели магистраль-
ные (междугородной связи), а буква
«С» обозначает полистирольную (стиро-
флексную) изоляцию. В марке телефон-
ных распределительных кабелей буква
«Р» показывает, что они являются рас-
пределительными, остальные буквы в
этих марках аналогичны обозначениям
в марках многопарных городских теле
фонных кабелей.
Свинцовая оболочка в марках кабе-
лей не обозначается. Марка освинцо-
ванных небронированных кабелей с воз-
душно-бумажной изоляцией состоит из
двух букв «ТГ», что означает кабель
типа «Т» в свинцовой оболочке голый,
т. е. без брони.
Оболочки (кроме свинцовой), алюми-
ниевый экран при наличии полиэтилено-
вого слоя, защитные покровы, гидро-
Таблица 4.2
Маркообразование кабелей
и проводов ГТС
Конструктивный элемейт 1 Обозначе- ние конст- руктивного элемента
Жила: медная
алюминиевая А
Изоляция: воздушно-бумажная • —
полиэтиленовая сплошная п
полистирольная (стиро- флексная) с
поливинилхлоридная в
Экран: алюминиевый .—.
алюминиевый с полиэти- леновым слоем эп
Оболочка: свинцовая в неброниро- ванных кабелях Г
свинцовая в бронирован- ных кабелях .—1
алюминиевая гладкая А
алюминиевая гофриро- ванная Аг
стальная Ст
полиэтиленовая П
алюмополиэтиленовая Пэп
поливинилхлоридная В
Заполнитель гидрофобный 3
Несущий трос т
Защитный покров: подушка, броня из сталь- ных лент, наружный пок- ров Б
то же, без наружного пок- рова БГ
то же, с полиэтиленовым шлангом БШп
то же, без подушки БбШп
подушка, броня из круг- лых (плоских) стальных проволок, наружный пок- ров К(П)
полиэтиленовый шланг Шп
фобное заполнение, несущий трос и т. п.
обозначаются соответствующими буква-
ми (табл. 4.2).
Бронепокров обычно сочетается с по-
душкой и наружным покровом, не
имеющим специального обозначения,
однако отсутствие их обозначается со-
ответственно буквами «б» и «Г».
Кроме букв обозначение кабелей и
проводов ГТС содержат также циф-
ры, которые указывают номинальное
число пар (или четверок) в кабеле и
диаметр токопроводящих жил в мил-
лиметрах. Полное буквенно-цифровое
обозначение является марко-размером
кабеля. Например: ТГ 1200 X2X0,6;
ТПП 600X2X0,32; ТСтШп 100x2x0,5;
ТППт 30X2X0,7; МКГС 1Х4Х1.2;
ТРП IX 2X0,5.
Упаковка, маркировка, транспортиро-
вание и хранение кабелей должны осу-
ществляться согласно ГОСТ 18690—73.
Кабели с числом пар 100 и более по-
ставляются под избыточным внутренним
начальным давлением воздуха или азо-
та, которое для кабелей в свинцовой
оболочке (типа Т) равно (2,9... 7;8)-
•1(14 Па (0,3...0,8 кгс/см2), а для ка-
белей в пластмассовой (типа ТП), алю-
миниевой и стальной оболочках —•
(4,9... 9,8) • 104 Па (0,5... 1,0 кгс/см2).
Кабели типа МКС поставляются под
избыточным воздушным давлением
(6...11)-104 Па (0,6... 1,1 кгс/см2).
Кабели поставляются намотанными на
деревянные барабаны, соответствующие
ГОСТ 5151—79 (табл. 4.3, рис. 4.3) с
Рис. 4.3. Сечение кабельного барабана
Таблица 4.3
Основные параметры деревянных барабанов для кабелей
Номер барабана Диаметр, мм Толщина, мм Длина, мм Масса, кг
щеки =s а> 3 3^ осевого отвер- етия с?ос ш9 ИМ ПЭ гл обшивки не менее щенки | ШПИЛЬКИ ^шп бараба- на с об- шивкой обшивки
4 400 200 35 38 16 16 200 320 12 4
5 500 200 35 38 16 16 230 350 18 5
6 600 200 35 38 19 16 250 370 25 6
8 800 450 50 38 19 16 230 350 40 8
10 1000 545 50 50 22 . 19 500 650 90 22
12 1220 650 70 50 22 19 500 650 120 27
14 1400 750 70 50 28 19 710 875 190 41
17 1700 900 80 70 28 25 750 975 325 73
18 1800 1120 80 80 36 25 900 1120 485 92
20 2000 1220 100 90 46 32 1000 1250 700 144
22 2200 1320 100 118 46 32 1000 1250 950 166
25 2500 1500 120 130 56 40 1300 1600 1470 299
26 2650 1500 120 140 56 40 1500 1800 1700 362
30 3000 1800 150 180 56 40 1800 2180 2700 496
Таблица 4.4
Нормативы использования кабелей и проводов
Кабели и провода типа Температура,.°C, при Мин им аль- ный радиус изгиба Минималь- ный срок службы, лет
транспор- тировке хранении прокладке и монта- же, не ниже эксплуа- тации
Т небронированные бронированные в стальной и алюминиевой оболочках —30...+40 —4 0. ..+50 —20 — 15 -10 —50...+50 <6~7)Онар 15Онар 1 0£>нар 25 20
ТП небронированные в оболочке полиэтиленовой поливинилхлоридной бронированные в оболочке полиэтиленовой ПОЛКВЛНИЛхлор идной —4 0...+5 —30...+5С —40...+50 —30...+50 —40...+50 — 10 1 J 1 сл сл © ро + ++ Сл сл сл о о о 1 0£>нар 12Онар 15...20
мкс —30...+40 —50...+40 — 15...+40 —30... +40 15£>нар 30
одиопарные с изоляцией полиэтиленовой поливинилхлоридной —40...+50 —30 — 15 —30 — 15 —60...+65 —40...+65 30 мм 12...25
доступными для испытаний концами.
На барабане указывается товарный
знак предприятия-изготовителя, марко-
размер, длина и масса (брутто) кабе-
ля, дата изготовления, номер бараба-
на и стандарт кабеля.
Распределительные однопарные теле-
фонные провода поставляются намотан-
ными в бухты, масса которых не долж-
на превышать 25 кг.
Гарантийный срок эксплуатации ка-
белей — три года со дня ввода в экс-
плуатацию. Нормативные данные ис-
пользования кабелей и проводов приве-
дены в табл. 4.4.
Конструктивные элементы
кабелей
Токопроводящие жилы кабелей ГТС
изготовляются преимущественно из мед-
ной круглой проволоки (ГОСТ 2112—
79), обладающей следующими свойст-
вами: плотность — 8,9 т/м3 (г/см3) ; вре-
менное сопротивление разрыву — 196 ...
... 274,5 МПа (20 ... 28 кгс/см2); отно-
сительное удлинение — не менее 20 и
25% Для проволок диаметром соответ-
ственно до и свыше 0,58 мм; удельное
электрическое сопротивление при 20° С
не более 17,24 нОм-м (Ом-мм2/км);
температурный коэффициент сопротив-
ления 3,93° С“*Х Ю~3. В качестве заме-
нителя дефицитной меди. могут исполь-
зоваться алюминий или алюминиевые
сплавы.
Для изготовления токопроводящих
жил применяется медная мягкая про-
волока марки ММ следующих диамет-
ров: 0,32; 0,40; 0,50; 0,64 (частично со-
храняется 0,70 мм). В кабелях типа
МКС используется проволока диамет-
ром 1,2 мм.
Основными двумя типами изоляции
жил кабелей ГТС являются воздушно-
бумажная (трубчато-бумажная и бу-
маго-массная) и полиэтиленовая.
Трубчато-бумажная изоляция обра-
зуется путем неплотной спиральной об-
мотки (с перекрытием 20—25%) то-
копроводящей жилы лентой телефонной
или кабельной бумаги.
Для изолирования жил диаметром
0,4 и 0,5 мм применяется телефонная
бумага марки КТ-50 (ГОСТ 3353—73),
а для жил диаметром 0,64 и 0,7 мм —
кабельная бумага марки К-080 (ГОСТ
23434—79). Ширина бумажной ленты
в первом случае 5... 7 мм, во вто-
ром — 7... 9 мм. Основные свойства
бумаг обеих марок:
Состав
Толщина, мкм
Объемная масса, г/см3
Разрушающее усилие, Н (кгс), не менее, в направлении:
продольном..........................................
поперечном .....................................
Удлинение, %, не менее, в направлении:
продольном .........................................
поперечном......................................
Влажность, %.................................. . .
КТ-SO к-080
Целлюлоза древесная
сульфатная небеле-
ная
50±з 80±5
Не более 0,78±0,05
0,82
60,8(6,2) 83,4(8,5)
19,6(2,0) 39,2(4,0)
20 2,2
4,0 6,6
7^ 4...8
Бумаго-массная (пористо-бумажная)
изоляция формируется на жиле непо-
средственно из волокон целлюлозы и
представляет собой цилидрический слой
бумажной массы с внутренними порами,
заполненными воздухом. Сырьем для
изготовления бумажной массы является
древесная, хвойная сульфатная небеле-
ная целлюлоза, к которой могут добав-
ляться отходы кабельной и телефонной
бумаг.
Радиальная толщина бумаго-массной
изоляции 6ИЗ =(1/24-2/3) d0-
Полиэтиленовая изоляция накладыва-
ется на жилу методом экструзии (вы-
прессования). Различают три ее разно-
видности: сплошная, пористая и порис-
то-сплошная. Материалом для сплошной
полиэтиленовой изоляции служат ком-
позиции полиэтилена (ГОСТ 16336—77),
содержащие в основе своей полиэтилен,
а также термостабилизирующие и дру-
гие добавки.
Применяется полиэтилен высокого
давления (ПЭВД), получаемый при дав-
лении 140... 250 МПа и температуре
250 ... 300° С и полиэтилен низкого дав-
ления (ПЭНД), получаемый при давле-
нии 0,3... 7,0 МПа и температуре
70... 160° С. Плотность ПЭВД — 0,918...
... 0,930 г/см3. Он считается полиэтиленом
низкой плотности. Плотность ПЭНД
0,949... 0,967 г/см3. Его считают поли-
этиленом высокой плотности.
Сплошная изоляция состоит из компо-
зиции на основе ПЭВД марок 107-01
(02,04) К, 102-01 (02,04) К, 178-01 (02,04) К,
153-01 (02,04)К. Допускается также
использование композиции на основе
ПЭНД марки 206-07 (19) К- Основные
свойства полиэтиленовых композиций
указанных марок:
107-01(02, 178-01(02. 04)К 04)К 153-01(02, 04)К 102-01 (02, 04)К 206-07(19)К
Плотность, т/м3 или г/см3 . Показатели текучести расплава. 0,917—0,9201 0,917...0.921 0,9185...0,922 0,922...0,924 0,949-0,955
г/10 мин Предел текучести при растяже- 1,7...2,3 1 1.05...1.95 0,21...0,39 0,24...0,36 0,9-1,5
иии, МПа (кгс/см2), не менее Разрушающее напряжение при растяжении, МПа (кгс/см2), не 9,3(95) 9,8(100) 11,3(115) 23,5(240)
менее Относительное удлинение при 12,2(125) 1 11,7(120) 13,7(140) 14,7(150) 20,5*
разрыве, %, ие менее .... Температура хрупкости, °C, ие 550 1 600 500
выше —100 —120 —80...—150
Температура плавления, °C . . Стойкость к растрескиванию, г, 106.. ПО 125-135
.не меиее Тангенс угла диэлектрических потерь при частоте 1 МГц, ие 2,5 500 50
более ** Относительная диэлектрическая проницаемость иа частоте ЗХ10-’ 5Х10-’
1 МГц, не более Удельное объемное электриче- 2,3 2,4
ское сопротивление, Ом-см . 1Х10‘«...1ХЮ17
Водопоглощение за 30 суток, % 0,02 * По ГОСТ 16336—77 — ие нормируется. ” Для марок 107-04К, 178-04К, 153-04К, 102-04К —не более 5Х10-*. С ,03...0,04
Кор дельно -полистирольн а я изоляция
представляет собой цветную полисти-
рольную нить (кордель), накрученную
на токопроводящую жилу и обмотанную
полистирольной лентой (пленкой). Нить
(ГОСТ 12851—67) изготавливается из
смеси блочного и ударопрочного поли-
стирола. Полистирольная пленка (ГОСТ
12998—73) изготавливается из блочного
полистирола. Для изоляции кабелей свя-
, зи, работающих в интервале темпера-
тур —50...+70° С, применяется поли-
стирольная пленка марки ППС-Б. Фи-
зико-механические и электроизоляцион-
ные свойства полистирольных нити и
пленки:
Полистирольная иить для | Полистирольная пленка сортов
1 1 2 | 1 | 2
Диаметр, мм 0,8±0,02 — —
Толщина, мм —- — 0,045±0,07 0,045±0,011
Длина отдельных концов, м, не менее Предел прочности при растяже- нии, кгс/см2, не менее 690 500 680 400 690 670
Относительное удлинение при раз- рыве, %, не менее .... Удельное объемное электрическое сопротивление Ом-см, не менее 5 3,1 ...15 1Х1017
Диэлектрическая проницаемость при частоте 103 Гц 2,6 2,7 2,1... 2,6
Тангенс угла диэлектрических по- терь при частоте 106 Гц, не бо-лее 0,0003 0,0004 0,0004
Электрическая прочность при пе- ременном напряжении частоты 50 Гц, кВ/мм, не менее . — — НО
Поливинилхлоридная изоляция изго-
тавливается из поливинилхлоридного
пластиката, являющегося термопластич-
ным материалом, полученным перера-
боткой поливинилхлоридной композиции.
Для изоляции жил кабеля применяется
поливинилхлоридный пластикат (ГОСТ
5960—72) марок И40-13 (рецептуры
230; 230/1; 251; 251/1) и 40-14 (рецеп-
тура Э40-1)и И50-14 (рецептура Э50-1).
Физико-механические и электроизоля-
ционные свойства поливинилхлоридно-
го пластиката:
1110-13
И40-14
1150-14
Плотность г/см3.............................
Твердость при 20° С: кгс/см2, не менее *
Предел прочности при растяжении, кгс/см2,
не менее ...................................
Относительное удлинение при разрыве, %, не
менее ......................................
Светостойкость при 70° С, ч, не менее
Температура размягчения, °C.................
Температура хрупкости, ° С, не ниже
Удельное объемное электрическое сопротивле-
ние при 20° С, Ом-см, не менее . . . .
1,27.. .1,35 1,28 ...1,32 15 1,26... 1,30 Не норми- руется
180
200 1000 180+10 —40 175±10
1X 10!3 1Х1014
* Для марки И40-13 рецептур 251 и 251/1 значения должны быть соответственно не менее
И и 7 кгс/см2.
Пластикат выпускается в виде гранул,
размеры и форма которых допускают их
переработку на существующем оборудо-
вании (кроме пластиката И40-14, грану-
лы которого должны иметь высоту и ди-
аметр в пределах 2 ... 5 мм).
Изоляционный пластикат выпускается
неокрашенным и поставляется в комп-
лекте с концентрированно-окрашенным
пластикатом. Окрашивается пластикат в
следующие цвета:
И40-13— белый, черный, серый, свет-
ло-синий, голубой, красный, розовый,
оранжевый, коричневый, желтый, зеле-
ный, фиолетовый;
И40-14 и И50-14 —белый, черный, се-
рый, голубой, синий, красный, розовый,
оранжевый, коричневый, желтый, зеле-
ный, темно-зеленый, фиолетовый.
Группой называются две — «пара» или
четыре — «четверка» изолированные жи-
лы, скрученные между собой и образу-
ющие соответственно одну или две ра-
бочие цепи. В четверке («звездной чет-
верке»), применяемой в кабелях ГТС,
рабочие цепи образуются из противопо-
ложно лежащих жил, т. е. цепь I — из
жил 1 и 2, а цепь II — из жил 3 и 4.
Кабели с воздушно-бумажной изоля-
цией (типа Т) изготовляются только
парной скрутки, кабели с полиэтилено-
вой изоляцией - (типа ТП) — преиму-
щественно парной и частично четвероч-
ной (с токопроводящими жилами диа-
метром 0,4 мм) скрутки, а кабели с
кордельно-полистирольной изоляцией
(тип МКС) —-только четверочной скрут-
ки.
В каждой паре или четверке жилы
должны иметь изоляцию различного цве-
та. Сочетание цветов изоляции жил на-
зывается расцветкой группы.
Сердечником называется совокупность
всех групп (пар, четверок), скрученных
вместе по определенной (повивной или
пучковой) системе.
В соответствии с принятой^ емкостью
распределительных устройств номиналь-
ное число двухпроводных цепей (пар) в
городских телефонных кабелях кратно
10 (в кабелях с числом пар до 100) или
100 (в кабелях с числом пар более 100,
за исключением кабелей 150x2 и 75 X
Х4).
Существуют понятия номинального
(указанного в марко-размере), фактиче-
ского и конструктивного числа пар в
кабелях. Фактическое, предусмотренное
ГОСТ, число пар. больше номинального
на так называемый строительно-монтаж-
ный запас, равный 1... 0,5% номиналь-
ного числа пар в кабелях с числом пар
от 100 и выше. В действительности чис-
ло пар в кабеле, называемое конструк-
тивным (не указываемое в ГОСТ), боль-
ше фактического, так как завод-изгото-
витель предусматривает также произ-
водственный запас, составляющий не бо-
лее 2 ... 1 % номинального числа пар.
В сердечнике повивной скрутки груп-
пы располагаются последовательными
концентрическими повивами, нумерация
которых идет от центра к периферии.
При этом смежные повивы имеют вза-
имно противоположные направления
скрутки. В каждом последующем пови-
ве обычно располагается на шесть групп
больше, чем в предыдущем.
Стандартизованное распределение
фактического числа пар по повивам сер-
дечников парной скрутки указано в
табл. 4.5. Каждый повив должен содер-
жать одну счетную и одну направляю-
щую группы, расположенные рядом,
последняя показывает направление от-
счета от счетной. Обе группы имеют
различные расцветки, отличающиеся так-
Таблица 4.5
Структура сердечников парной повивиой скрутки
же от расцветок всех остальных групп
(пар, четверок) в повиве.
При образовании сердечников пучко-
вой скрутки пары или четверки сначала
скручиваются в пучки (элементарные —
ЭП и главные — ГП). Элементарные
(малопарные) пучки состоят из 10 пар
(10X2) или 5 четверок (5X4). Главные
(многопарные) пучки скручиваются ли-
бо непосредственно из групп, либо пре-
имущественно из элементарных пучков,
например: 5ОХ2=5Х (10X2) и 100Х
Х2= (3+7) X (10x2), соответственно
5Х(5Х4) и (3+7) X (5X4).
Таблица 4.6
Структура малопарных сердечников
пучковой скрутки
Номинальное число групп в кабеле Система скрутки сердечника из ЭП
пар четве- рок 10X2 5X4
20X2 30X2 50X2 100X2 10X4 15X4 25X4 50X4 2X1 10X2) ЗХ(10Х2) 5X110X2) (3+7 )Х( 10X2) 2X15X4) 3X15X4) 5Х(5Х4) (3+7)Х(5Х4)
Сердечники с числом пар 20... 100
скручиваются из ЭП согласно табл. 4.6.
Сердечники с числом пар более 100
скручиваются из ГП согласно табл. 4.7.
Главные пучки в сердечнике распола-
гаются повивами. В каждом последую-
щем повиве обычно располагается на че-
тыре пучка больше, чем в предыдущем.
В каждом повиве сердечника или ГП
должно быть по одному счетному и од-
ному направляющему пучку, которые
располагаются рядом и отличаются один
от другого и от всех остальных даивого
повив а цветом скрепляющей нити или
ленты; для счетных пучков регламенти-
рован красный цвет, для направляющих
пучков — синий.
С целью защиты от проникновения и
распространения влаги в кабелях, пред-
назначенных для использования на рас-
пределительных участках абонентских
линий ГТС, где они не содержатся под
избыточным воздушным давлением, при-
меняется продольная герметизация за-
полнителем.
Герметизация кабелей осуществляет-
ся полным заполнением всего между-
жильного пространства сердечника, так
называемого свободного объема, гидро-
фобным компаундом, в частности МЗК
Таблица 4.7
Структура многопарных сердечников пучковой скрутки
Номинальное число Система скрутки сердечника
групп в кабеле из главных 50-париых пучков из главных 100-парных «учков
пар четверок 5Х(10Х2) ^5х (5X4) (3+7) X (10X2) | (3+7)Х(5Х4)
150 200 300 400 500 600 700 800 900 1000 1200 1400 1600 1800 2000 2400 75 100 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 3X50X2 4X50X2 (,14-5)х50х2 (2+6)Х50х2 (14-7)X5OX2 (3+7)Х5ОХ2 (2+8)х50х2 (4-|-8) Х50Х2 (3+9)Х5ОХ2 W — ♦ 3X25X4 4X25X4 (1+5)X25X4 (2+6)х25х4 (1+7)X25X4 (3+7)Х25Х4 (2+8) X 25X4 (4+8)х25х4 (3+9) X 25X4 3X100X2 4хЮ0х2 5X100X2 (1+5)X1OOX2 (1+6)Х 100X2 (2+6) х 100X2 (1+7)X1OOX2 (2—*-7)Х 100X2 (3+7) X Ю0Х2 (2+8) X Ю0Х2 (4+8)ХЮ0х2 (3+9)ХЮОХ2 (4+Ю)Х 100X2 (5+11)Х Ю0Х2 (1+6+9)Х100Х2 (2+6+Ю)Х Ю0Х2 (3+7+10) X100X2 (4+8+12) X100X2 3X50X4 4X50X4 5X50X4 (1+5)X5OX4 (I+6)X5OX4 (2+6)х50Х4 (1+7)х50Х4 (2+7)х50Х4 (3+7)Х5ОХ4 (2+8)х50х4 (4+8)х50х4 (3+9)Х5ОХ4 (4+Ю)х50х4 (5+11)х50х4 (1+6+9) Х50Х4 (2+6+10) Х50Х (3+7+10) Х50Х4 (4+8+12) Х50Х4
Примечание. При скрутке сердечника с числом пар свыше 600 допускается применение
ЭП 20X2 (10X4) и ГП 200x2 (100X 4).
(масса защитная кабельная), представ-
ляющим собой смесь парафина, церези-
на и минерального масла с добавкой по-
лиэтилена (ТУ 38.101683—77). Основ-
ные свойства заполнителя М.ЗК:
Вязкость кинематическая
при 100°С; м-/С (Ст) . (25—28)-10°
(0,25—0,28)
Температура каплепадения
°C, не ниже .... 65
Плотность при 20° С, т/м3
или г/см3 .... 0,86... 0,88
Пенетрация при 25° С,
0,1 мм................. 50... 150
Температура вспышки, оп-
ределяемая в открытом
тигле, °C, не ниже . < 220
Удельное объемное элект-
рическое сопротивление при
20° С, Ом-см, не ниже 1-1013
Относительная диэлектриче-
ская проницаемость при
20° С и частоте 1 кГц,
не выше . .... 2,8
Усадка объема, %, не более 8
Поясная изоляция накладывается на
сердечник с целью его скрепления и со-
хранения формы, усиления электриче-
ской прочности изолированных жил, а
также для механической н тепловой за-
щиты . изоляции жил прн последующих
технологических процессах.
В кабелях с воздушно-бумажной изо-
ляцией жил в качестве поясной изоля-
ции используются две ленты телефонной
бумаги КТ-50 толщиной 0,05 мм (до
100 пар), в кабелях с числом пар более
100 — кабельной бумаги К-120 толщи-
ной 0,12 мм. В кабелях с полиэтилено-
вой изоляцией жил поясной изоляцией
служат одна-две (в зависимости от диа-
метра кабеля) пластмассовые ленты: по-
ливинилхлоридные, полиэтиленовые, по-
лиэтилентерефталатные (лавсановые),
накладываемые спирально с перекрыти-
ем по ширине лент 15 — 50% или про-
дольно.
Основные свойства указанных пле-
нок:
Толщина, мм .
Разрушающее напряжение при рас-
тяжении, МПа (кгс/см2), не менее
Относительное удлинение, %, не ме-
иее . . . •..............
Температура хрупкости, °C, не выше
Водопоглощение за 24 ч при 20° С,
не более
Удельное объемное электрическое
сопротивление при 20° С, Ом-см, не
менее..........................ч.
Тангенс угла диэлектрических потерь
на частоте 1 кГц при 20° С
Электрическая прочность при пере-
менном напряжении частотой 50 Гц
и 20° С, кВ/мм, не менее
ПЭ ПЭТ пвх
(ГОСТ (ГОСТ (ГОСТ
10354—73) 24234—80) 16272—79)
0,10; 0,12; 0,15; 0,20; 0,25* 0,05±0,005 0,23±0,04
15(150) 180(1800) 12,5(125)
450 80 120
—70 — —25
0,1 — 1,0
ЫО16 1-1014 *—
(2—5)-10-4 5-Ю-3 —
200 140
* С допуском соответственно ±0,016, 0,016, 0,02, 0,02 и 0,035 мм.
Для защиты цепей кабелей в пласт-
массовой и стальной оболочках от внеш-
них электромагнитных влияний поверх
поясной изоляции накладывается ленточ-
ный экран. В случае алюминиевой и
свинцовой оболочек функции экрана вы-
полняют сами оболочки.
Экран выполняется из мягкой алюми-
ниевой фольги марки АО или А5 (ГОСТ
618—73) толщиной 0,10... 0,15 мм, шири-
ной 10... 500 мм (с интервалом 5 мм) и
накладывается на сердечник спирально
(с перекрытием 10... 15%). Продольный
экран может быть гладким или гофриро-
ванным. Гофрированный экран (высота
гофра 0,8... 1,0 мм) значительно более
стоек к многократным изгибам, но рас-
ход материала на 10... 15% больше.
Основные конструктивные параметры
алюминиевой фольги приведены в табл.
4.8. Временное сопротивление разрыву не
менее 40 МПа (4 кгс/мм2), относительное
удлинение не менее 3%.
В кабелях со стальной оболочкой по-
верх экрана накладывается разделитель-
ная обмотка из бумажных или пластмас-
совых лент.
Значительно более высокими физико-
механическими свойствами обладает про-
дольный экран из алюмополиэтиленовой
ленты, представляющей собой алюми-
ниевую фольгу толщиной 0,10 ... 0,15 мм,
покрытую с одной стороны полиэтиле-
новой пленкой толщиной 0,03+0,01, и
накладываемой на поясную изоляцию
металлом.
Экран из алюмополиэтиленовой лен-
ты применяется в сочетании с полиэти-
леновой оболочкой, к которой он при-
варивается в процессе наложения по-
следней. - (
Оболочка — это металлическая или
неметаллическая трубка, расположенная
поверх сердечника с поясной изоляцией
(и экраном, если имеется) и предназ-
наченная для защиты изолированных
жил от влаги и других внешних воз-
действий.
Свинцовая оболочка кабелей связи
изготавливается из свинцово-сурьмянис-
Таблица 4.8
Параметры алюминиевой фольги
Номинальная толщина с допус- ком, мм и’ —0,01 0,12±0,01 и’—0,015 0,18+0,015 0,20±0,015
Расчетная масса, г/.м2 270 324 405 486 540
Таблица 4.9
Химические свойства сплавов свинца
ССу
ССуМ
ССуМ2
ССуМТ
ССуМО
Содержание легирующих приса-
док, %
сурьмы меди теллура олова
0,4—0,6
0,4—0,6
0,4—0,8
0,3—0,45
0,15—0,25
0,02—0,05 —
0,02—0,05 —
0,02—0,05 0,03—0,05
0,02—0,05 До 0,005
0,35—0,45
того сплава марок ССУ, ССуМ, ССуМ2,
ССуМО, ССуМТ (ГОСТ 1292—74). Все
эти сплавы, кроме сурьмы, содержат и
другие легирующие присадки- (табл.
4.9), повышающие механическую проч-
ность оболочки и особенно ее вибро-
стойкость.
Толщины свинцовой оболочки (накла-
дываемой методом выпрессования) в
зависимости от диаметра кабеля и ро-
да защитных покровов приведены в со-
ответствии с ГОСТ 24641—81 в табл.
4.10.
Для изготовления стальной гофриро-
ванной оболочки, служащей замените-
лем свинцовой, применяется холодно-
катанная особо мягкая (ОМ) лента из
низкоуглеродистой стали марок 08кп
(ГОСТ 503—71) и 080 (ГОСТ 9045—
70). Толщины стальной оболочки, за-
висящие от размера кабеля, приведены
в табл. 4.11.
Алюминиевая оболочка также приме-
няется в качестве заменителя свинцо-
вой, но главное ее назначение — защи-
та кабелей, прокладываемых в зонах
Т а б ли ц а 4.10
Толщины свинцовой оболочки кабелей
* Диаметр кабеля по поясной изоляции, мм Толщины оболочки кабеля, мм
без защитного покрова с ленточной броней с броней из круг- лых проволок
мини- мальная номи- нальная мини- мальная номи- нальная мини- мальная номи- нальная
<5,0 1,00 1,12 0,95 1,07 1,20 1,35
5,01...7,5 1,02 1,14 0,95 1,07 1,21 1,36
7,51...10,0 1,04 1,17 0,97 1,10 1,22 1,37
10,01...12,5 1,08 1,21 0,99 1,12 1,24 1,39
12,51...15,0 1,13 1,27 1,01 1,15 1,26 1,41
15,01...17,5 1,18 1,32 1,03 1,17 1,28 1,44
17,51...20,0 1,23 1,38 1,06 1,21 1,30 1,46
20,01...22,5 Г, 28 1,44 1,09 1,24 1,32 1,48
22,51...25,0 1,34 1,51 1,12 1,27 1,34 1,51
25,01...27,5 1,40 1,58 1,15 1,31 1,40 1,58
27,51...30,0 1,46 1,65 1,20 1,37 1,46 1,65
30,01...32,5 1,52 1,72 1,25 1,43 1,52 1,72
32,51...35,0 1,58 1,79 1,30 1,49 1,58 1,79
35,01...37,5 1,64 1,86 1,35 1,55 1,64 1,86
37,51...40,0 1,71 1,94 1,40 1,61 1,71 1,94
40,01...42,5. 1,79 2,03 1,48 1,70 1,79 2,03
42,51...45,0 1,86 2,11 1,56 1,79 1,86 2,11
45,01...47,5 1,94 2,20 1,64 1,88 1,94 2,20
47,51...50,0 2,03 2,30 1,72 1,97 2,03 2,30
50,01...52,5 2,12 2,40 1,80 2,06 2,12 2,40
52,51...55,0 2,21 2,50 1,88 2,15 2,21 2,50
55,01...57,5 2,30 2,60 1,96 2,24 2,30 2,60
57,51...60,0 2,39 2,70 2,04 2,33 2,39 2,70
60,01...62,5 2,48 2,80 2,12 2,42 2,48 2,80
>62,5 2,58 2,90 2,20 2,51 2,58 2,90
Таблица 4.11
Толщины стальной оболочки кабелей ГТС
Диаметр сердечника по экрану, мм <25 25-50 >50
Толщина ленты для оболочки, мм 0,3 —0,04 0,4 —0,04 0,5 ' —0.05
Таблица 4.12
Толщины алюминиевой оболочки кабелей
Диаметр сердеч- ника по поясной Толщина оболочки, мм
прессованной сварной
гладкой гофрированной гладкой гофрированной
изоляции, мм мини- номи- мини- коми- Mnrfll- НОМИ- мини- номи-
мальная нальная мальная нальная мальиа иальная мальная нальная
<12,5 0,90 1,10 — 0,72 0,8 — —
12,51...15,0 0,90 1,10 — -— г,90 1,0 — —
15,01...17,5 0,95 1,15 — 0,90 1,0 — —
17,51...20,0 1,00 1,20 — — 1,00 1,1 —
20,01...22,5 1,05 1,30 — — 1,00 1,1 0,65 0,7
22,51...25,0 1,05 1,30 — — 1,10 1,2 0,72 0,8
25,01...27,5 1,10 1,35 — — — — 0,72 0,8
27,51...30,0 1,15 1,40 — — —— — 0,82 0,9
30,01...32,5 1,20 1,45 — —- — — 0,82 0,9
32,51...35,0 1,25 1,50 — —- — — 0,82 0,9
35,01...37,5 1,30 1,55 1,10 1,35 —ч -— — —
37,51...40,0 1,35 1,65 1,15 1,40 — — —
40,01...42,5 1,45 1,75 1,20 1,50 — — — —
42,51...45,0 1,50 1,80 1,25 1,55 — —- —-
45,01...47,5 1,55 1,85 1,30 1,60 —- — — —
47,51...50,0 1,60 1,90 1,30 1,60 .—. —- —
50,01...52,5 1,65 1,95 1,35 1,65 — —. — 1-
52,51...55,0 1,70 2,00 1,40 1,70 —> —- —
55,01...57,5 1.70 2,00 1,40 1,70 - —— —. —
57,51...60,0 1,70 1 2.00 1,40 1,70 — — — —
влияния сильных электромагнитных по-
лей
Прессованная алюминиевая оболочка
изготовляется из цилиндрических слит-
ков (ГОСТ 79437—74) алюминия марок
А7 и Аб чистотой соответственно 99,7
и 99.6%.
Сварная алюминиевая оболочка фор-
мируется из мягкой ленты марок
АДОМ и АД1М (ГОСТ 13726—78 и ТУ
1-83-24—73).
Алюминиевые оболочки могут быть
гладкими или гофрированными. Виды и
толщины алюминиевой оболочки в за-
висимости от диаметра сердечника и
способа ее образования, предусмотрен-
ные ГОСТ 24641—81, приведены в табл.
4.12. Толщина алюминиевой оболочки
для кабелей повышенной защищеннос-
ти от внешних электромагнитных влия-
ний выбирается в зависимости от тре-
бований к величине их коэффициента
защитного действия (КЗД).
Основные свойства металлов, приме-
няемых для оболочек кабелей ГТС:
Плотность Т/М3 (г/см3) Временное соп- ротивление раз- рыву, МПа (кгс/мм2) . ‘ Относительное удлинение, % Твердость — число Брине- неля . Вибростойкость, число циклов до разрушения Температура, °C: плавления . прессования . Удельное элек- трическое соп- ротивление при 20° С, нОм-м (Ом-мм2/км) . Свинец ССу, ССуМ ССуМ2 ССуМО ССуМТ 11,3 11,3 24(2,4) 27,5(2,75) 25 ... 35 25... 35 4 ... 5 7 ... 8 (4—8)-10s (12—15)-10е 324 180... 280 ♦ 222 Алюминий А6 АДОМ. АД1М 2,7 2,7 60 ...70 >60 (6 ...7) 30 ...40 >25 20... 30 25 ... 35 >100-106 658 400... 500 — .28 Сталь 0,8 кп 7,8 250 ...400 (25... 40) >23 130... 140 >100-106 1535 140
Пластмассовые оболочки — преиму- щественно полиэтиленовые и алюмопо- лиэтиленовые, а в отдельных случаях поливинилхлоридные — являются основ- ными заменителями свинцовой в кабе- лях ГТС. Так как через любую пласт- массу диффундируют пары влаги, то пластмассовые оболочки применяются в сочетании с невлагоемкой полиэтиле- новой изоляцией жил. Полиэтиленовая и алюмополиэтилено- вая оболочки изготовляются из свето- стабилизированного полиэтилена высо- кого давления, содержащего примерно 2% мелкодиспергированной газовой са- жи (ГОСТ 16336—77). Его основные свойства:
ПЭ марок 102-10К 153-10К ПВХ марки 0-40
Показатель текучести расплава, г/10
мии 0,24 ...0,36 0,21 ...0,39 —-
Плотность, т/м3 или г/см3 Разрушающее напряжение при рас- — 1.20... 1,30
тяжении, МПа (кгс/см2), ие меиее 14,7(150) 13,7(140) 13,7(140)
Относительное удлинение при разры- ве, %, не менее .... 600 280
Температура, ° С: —120
хрупкости, не выше —40
плавления ... 106... 110 —
размягчения Удельное объемное электрическое сопротивление при 20° С, Ом-см, не — 170±10
менее . 1-Ю14... 1-Ю17 1 1010
Коэффициент влагонепроиицаемости
при 20° С, кг/с-м-Па (г/ч-см-мм рт.-ст.) 1О-1В(Ю-®) ю-15... ю-м (10-8... 10-7)
Для оболочки кабелей (ГОСТ
22498—77) нормированы следующие ме-
ханические параметры:
Разрушающее напряжение
при растяжении, МПа
(кгс/см2), не менее . 6,85(70)
Относительное удлинение
при разрыве, %, не менее 250
Усадка, %, не более . . 3
Значительно более высокую влагоза-
щищенность кабелей по сравнению с
полиэтиленовой обеспечивает алюмопо-
лиэтиленовая оболочка, представляю-
щая собой полиэтиленовую трубку, ме-
таллизированную изнутри слоем алюми-
ниевой фольги, которая не должна от-
слаиваться от полиэтиленовой оболоч-
ки.
Поливинилхлоридная оболочка, точнее
оболочка из поливинилхлоридного плас-
тиката (ГОСТ 5960—72), применяется
весьма ограниченно, я именно: в кабе-
лях с числом пар не более 100, прокла
дываемых в пожароопасных местах. В
отличие от полиэтилена поливинилхло-
рид не распространяет горения .
Поливинилхлоридный пластикат пред-
ставляет собой переработанную смесь
термопластичной смолы — поливинил-
хлорида с различными пластификатора-
ми, стабилизаторами и наполнителями,
повышающими пластичность поливинил-
хлорида и облегчающими процесс его
экструдирования. Для изготовления обо-
лочки применяется пластикат марки
0-40 (буква О от слова «оболочка»,
цифры характеризуют морозостойкость).
Этой марке соответствуют рецептуры
поливинилхлоридного пластиката 288,
288/1, 239 и 239/1.
Толщины пластмассовых оболочек ка-
белей ГТС указаны в табл. 4.13. В
случае алюмополиэтиленовой оболочки
приведенные значения относятся к ее
полиэтиленовому элементу.
Самонесущие кабели типа ТП, пред-
назначенные для подвески на опорах,
отличаются от других кабелей с поли-
этиленовой изоляцией и оболочкой на-
личием в их конструкции стального не-
сущего троса. Кабель с несущим тро-
сом в сечеиии имеет форму, близкую к
цифре «8». В качестве несущего троса
применяется стальной спиральный ка-
нат типа ЛК-0 марки РВ-ЛС-Н (ГОСТ
3062—80), скрученный из семи проволок
(по системе l-f-б) с временным сопро-
тивлением разрыву не менее 1,4 ГПа
(140 кге/мм2)
Основные конструктивные данные
применяемых тросов:
Диаметр, мм ... 3,0
Конструкция . . . 1X1,05+
+ 6X1.0
Расчетное разрывное
усилие, кН (кге) . . 7,05(718)
Масса, кг/км . . 48,5
3,7
1X1,30+
+ 6X1.20
10,2(1040)
70,5
В состав защитных покровов (ГОСТ
7006—72) в общем случае входят три
элемента: подушка, броня, наружный
покров; это покровы Б, К и БбШп. В
пожароопасных местах применяется за-
щитный покров без наружного элемен-
та (БГ). Поверх стальной оболочки, не
требующей для своей механической за-
щиты брони, накладывается только на-
ружный покров в виде экструдирован-
ного полиэтиленового шланга (Шп).
Подушка — внутренняя часть защит-
ного покрова, накладываемая на обо-
лочку для предохранения последней от
коррозии и от механических поврежде-
ний брони. Представляет собой комби-
нированный элемент, состоящий преиму-
щественно из чередующихся слоев кре-
пированной бумаги и битума (табл.
4.14).
Крепированная кабельная бумага
марки БКК-40 (ГОСТ 10396—75) пред-
ставляет собой два слоя основы —
двухслойной водонепроницаемой бума-
ги марки А (ГОСТ 9840—74), склеен-
ных между собой битумом. Ее масса
200—260 г/м2.
Стальная броня — основной элемент
защитного покрова — служит для за-
Таблица 4.13
Толщины пластмассовой оболочки кабелей
Диаметр сердечника по эк- рану, мм <10 10—15 15—20 20—30 30—40 40—50 >50
Номинальная толщина обо- лочки, мм 1,7 2,0 2,5 3,0 3,5 4,0 4,2
Таблица 4.14
Конструкция подушки в. защитных покровах кабелей
Тип защитного покрова Последовательность слоев Толщина, мм, не менее
Б; К(П) и БГ поверх оболочки: металлической пластмассовой БбШп (ГОСТ 22498—77) Битумный состав или битум; крепирован- ная бумага; битумный состав или битум; крепированная бумага (для К —• пропитан- ная кабельная пряжа); битумный состав или битум Крепированная бумага; битум Пластмассовые ленты (2—4) 1,5 (для К—2,0) 1,0 0,3—0,5
щиты кабеля от механических воздей-
ствий. Размеры брони из стальных лент
и стальных оцинкованных круглых про-
волок даны в табл. 4.15.
Стальная лента (ГОСТ 3559—75) из-
готовляется из низкоуглеродистой стали:
с цинковым покрытием (группа А) или
без покрытия (группа Б). Марка оцин-
кованной броиеленты Апл; буквы «пл»
означают «плоская». Оцинкованная лен-
та должна обязательно применяться
для бронирования кабелей, не имею-
щих наружного покрова, т. е. с защит-
ным покровом типа БГ. Неоцинкован-
ную ленту в зависимости от предель-
ных отклонений по толщине подразде-
ляют на два вида PI и РИ.
Рекомендуемая ширина лент защит-
ного покрова в зависимости от диамет-
ра кабеля указана в табл. 4.16.
Таблица 4.15
Конструктивные данные стальной брони
Диаметр кабеля по оболоч- ке, мм <13 13...16 16...37 37...50 >50
Число и толщина броне- лент, мм, в покровах: Б, БГ БбШп 2X0,3 2X0,3 2Х(Х5 2X0,3 2X0,5 2X0,3 2X0,5 2X0,3 2x0,8 2X0,3
Диаметр бронепроволок, мм 1,4...2,8 1,6...2,8 4 4...6 6
Таблица 4.16
Ширина лент защитного покрова кабелей
Диаметр кабеля по оболоч- ке, мм <13,0 13,1. ...17 17,1 ...21 21,1 ...26,0 26,1 ...31 31,1... ...40 40,1 ...50 >50,0
Ширина , лент, мм, не более Стальных 20 25 30 35 40 45 50 60
Бумажных, пластмассовых 40 40 60 70 70 90 90 90
Стальная оцинкованная круглая про-
волока также изготовляется из низко-
углеродистой стали. Согласно ГОСТ
1526—81 в зависимости от назначения
и поверхностной плотности цинкового
покрытия стальная проволока разделя-
ется на две группы: Ж и ОЖ — для
эксплуатации соответственно в жестких
и особо жестких коррозионных услови-
ях. Примерное соотношение цинкового
покрытия этих проволок 1 : 2,5.
Механические параметры стальных
лент и проволоки:
Стальная
проволока
Стальная
лента . ___
Апл. Б диаметром, мм
1,4—1,8; 4 и 6
Временное соп-
ротивление разры-
ву, МПа (кгс/мм2)
Относительное уд-
линение, %, не
менее ...
>274
(28)
343—539
(35—55)
20
13
9
Стальные ленты накладываются с за-
зором в 20—40%, и верхняя лента сим-
метрично перекрывает зазор между
витками нижней ленты.
Наружный покров является внешним
элементом защитного покрова и служит
главным образом для защиты стальной
брони от коррозии. В кабелях ГТС
применяется наружный покров трех ва-
риантов (табл. 4.17).
Входящая в состав покровов типа Б
и К кабельная пряжа (ГОСТ 905—78)
разделяется на три группы: специаль-
ную, повышенную и обыкновенную с
разрывным усилием, соответственно не
менее даН (кгс): 14,2...18,6 (14,4...19,0);
9,8 ... 18,6 (10,0... 19,0) и 9,3 ... 17,6 (9,5 ...
... 18,0).
Минимальная толщина битумно-во-
локнистого наружного покрова незави-
симо от -диаметра кабеля составляет
2 мм. Толщина защитного полиэтилено-
вого шланга указана в табл. 4.18.
Для защитного шланга используется
такой же ПЭВД, как и для оболочки,
т. е. марок 102—ЮК и 153—ЮК (ГОСТ
16336—77).
Для поливочного состава применяют-
ся нефтяные битумы: строительные —
Состав наружного покрова
Таблица 4.17
Тип защитного покрова Последовательность слоев
Б, К(П) Битумный состав или битум; пропитанная кабель- ная пряжа «ли стеклянная пряжа из штапелиро- ванного волокна; битумный состав или битум; покрытие, предохраняющее витки кабеля от ели-
БбШп (ГОСТ 22498—77) пания (обычно меловое) Вязкий подклеивающий состав; экструдированный (выпрессованный) полиэтиленовый защитный шланг
Шп Вязкий подклеивающий состав; лента поливинил- хлоридная, полиэтилентерефталатная, полиамид- ная или другая равноценная; -экструдированный полиэтиленовый шланг
Таблица 4.18
Номинальная толщина полиэтиленового защитного шланга, мм
Диаметр кабеля по оболочке, мм <10 10—15 15—20 20—30 30—40 40—50 50—60 >60
Толщина шланга, мм БбШп (ГОСТ 22498—77) 1,5 2,0 2,3 2,6 3,0 3,3 3,3 3,3
Шп 2,0 2,0 2,0 2,5 2,5 2,5 2,5 3,0
марок БН 50/50, БН 70/30 и БН 90/10
(ГОСТ 6617—76) и дорожные — ма-
рок БНД 60/90 и БНД 40/60 (ГОСТ
22245—76). Основные параметры биту-
мов:
БН 50/50 БН 70/30 БН 90'10 БНД 60/90 БНД 40/60
Температура размягчения по коль- цу и шару, °C, не менее . . . 50 70 90 47 61
Глубина проникновения иглы при 25° С, 0,1 мм . 41- -60 21—40 5—20 61—90 40—60
Температура вспышки, ° С, не ниже 220 230 240 220
Температура самовоспламенения, °C, не ниже Температура хрупкости, ° С, не выше Не нормирова- .368 —15 -10
иа
Типы кабелей
Кабели типа Т с воздушно-бумажной
изоляцией в свинцовой оболочке (рис.
4.4) выпускаются по ГОСТ 20802—75
и имеют четыре марки, а в алюминие-
вой и стальной оболочке (рис. 4.5) —
в соответствии с ТУ 16.705.174—80.
Номенклатура кабелей типа Т с воз-
душно-бумажной изоляцией приведена
в табл. 4.19.
Токопроводящие медиые жилы кабе-
лей типа Т диаметром 0,5 мм имеют
бумаго-массную или трубчато-бумажную
изоляцию; 0,64 мм — трубчато-бумаж-
ную и 0,7 мм — бумаго-массную изо-
ляцию. Предусмотренное ГОСТ и ТУ
77*
Рис. 4.4. Конструкция кабелей ГТС с
воздушно-бумажной изоляцией в свинцо-
вой оболочке:
Рис. 4.5. Конструкция кабелей ГТС с
воздушно-бумажной изоляцией в алюми-
ниевой (ТАШп) и стальной (ТСтШп)
оболочках:
1— токопроводящая жила; 2— изоляция жил;
3 —пара; 4 — элементарный пучок 10X2; 5 —
главный пучок 1ОХ(1ОХ2); 6 — повивы; 7 —
поясная изоляция; 8 — алюминиевая оболоч-
ка; 9— экран из алюмииневой ленты; 10 —
разделительная обмотка; И — стальная гофри-
рованная оболочка; 12 — подклеивающий би-
тумный слой; 13 — полиэтиленовый шланг
1 — токопроводящая жила; 2 — изоляция жи-
лы; 3 — пара; 4 — повивы; 5 — элементарный
пучок 10X2; 6 — главный пучок 10Х(10х2);
7 — главный пучок 100x2; 8 — главный пучок
5Х(ЮХ2); 9— главный пучок 50X2; 10 — пояс-
ная изоляция; 11 — свинцовая оболочка; 12 —
подушка; 13 — броня из круглых стальных
оцинкованных проволок; 14 — броня из сталь-
ных оцинкованных лент; 15 — броня из сталь-
ных лент; 16— наружный волокнистый покров
Номенклатура кабелей типа Т в свинцовой, алюминиевой и стальной оболочках
Марка кабеля Наименование кабеля Преимущественные места прокладки
тг Телефонный, с воздушно-бумажной изо- ляцией, в свинцовой оболочке В канализации, в коллекторах, по стенам зданий и сооруже- ний; подвеска на опорах воз- душных линий связи
ТБ То же, с броней из стальных лент и наружным покровом Непосредственно в грунте
ТБГ То же, с броней из стальных лент с противокоррозионным покрытием Внутри помещений, в коллек- торах м тоннелях
ТК То же, с броней из круглых стальных По дну водоемов; • в грунтах,
оцинкованных проволок и наружным покровом подверженных смещению
ТАШп Телефонный, с воздушно-бумажной изо- ляцией, в алюминиевой оболочке В канализации и непосредст- венно в грунте
ТСтШп То же, в стальной гофрированной обо- лочке То же
Таблица 4,20
Номинальное число пар в кабелях
типа Т
Марка кабеля Число пар в кабелях с диаметром жил, мм
0,5 0,64 0,7
ТГ 10—1400 10—600
ТБ 10—600 10—600 —
ТБГ 10—600 10—600 —
ТК 20—600 20—600
ТАШп 100—300 — 100—150
ТСтШп 100—600 — 100—400
номинальное число пар в кабелях в за-
висимости от марки кабеля и диамет-
ра токопроводящих жил указано в
табл. 4.20.
Скрутка изолированных жил в груп-
пы — парная. Система скрутки сердеч-
ника — повивная или пучковая. Сис-
тема расцветки жил в парах при по-
вивной скрутке приведена в табл. 4.21.
Цвет и число колец на трубчато-бумаж-
ной изоляции при пучковой скрутке да-
ны в табл. 4.22.
О поясной изоляции, металлической
оболочке и защитных покровах см. вы-
ше.
В кабелях ТСтШп на поясную изоля-
цию сердечника накладывается экран
Таблица 4.21
Система расцветки изоляции жил
Изоляция Цвет жилы
а б
Бумаго- массная Трубчато- бумажная Натуральный Натуральный или натуральный с определенной группой колец Красный (синий) или натуральный с красной (синей) полосой Натуральный с определенной группой колец (допускается с красной или синей полосой)
Таблица 4.22
Система расцветки элементарного
пучка
Жила
а б
<Р <Р
к м
Р- Л! £ =? >>
к й к с с 7? О р,
See Sg Й Ч и ►5 о «5 Й ч t- ® о м и
1 — — Красный 1
2 — — Синий 2
3 — — Красный 3
4 — —. Синий 4
5 Красный 1 — » — 2
6 — » — 1 Ч Красный 3
7 — » — 1 Синий 4
8 Сииий 2 Красный 3
9 — » — 2 Синий 4
10 Красный 3 — »— 4
из алюминиевой или алюмополиэтилено-
вой ленты толщиной не более
0,18 мм. Поверх алюминиевого экрана
сначала спирально или продольно с пе-
рекрытием накладывается разделитель-
ная обмотка, а затем — стальная свар-
ная гофрированная оболочка из ленты
толщиной 0,4 мм при диаметре кабеля
под оболочкой до 30 мм и толщиной
0,5 мм при больших диаметрах кабеля.
В случае алюмополиэтиленового экрана
стальная оболочка накладывается не-
посредственно на него. Защитные пок-
ровы кабелей соответствуют типу Шп.
Кабели изготавливаются строитель-
ными длинами, указанными в табл.
4 23.
Максимальные наружные диаметры и
расчетные массы кабелей, указанные в
ГОСТ и ТУ, приведены соответственно
в табл. 4.24 и 4.25. Нормированные
Таблица 4.24
Максимальные наружные диаметры
кабелей типа Т
Номи- нальное число пар ТГ с диамет- ром жил, мм ТАШп и ТСтШп с Диаметром жил, мм
0,5 0,64 0,5 0,7
10 10,0 11,0
20 12,0 15,0
30 14,0 17,0
50 . 17,0 22,0
100 23,0 30,0 30,0/34,0 40,0/44,0
150 27,0 36,0 34,0/38,0 49.0/55,0
200 31,0 41,0 38,0/44,0 -/59,0
300 39,0 50,0 44,0/54,0 —/72,0
400 43,0 57,0 —/58,0 —/81,0
500 48,0 64,0 —/65,0 .—
600 52,0 70,0 /69,0 —
700 57,0 —. —— -—
800 60,0 — .—
900 64,0 —. — —
1000 67,0 — — —
1200 72,0 —. — —
1400 79,0 — — .—
Примечание. В числителе диаметр кабеля
ТАШп, в знаменателе — ТСтШп.
Таблица 4.23
Минимальные строительные длины кабелей
Марка кабеля ТГ, ТБ, ТБГ, ТК ТАШп, ТСтШп
Номинальное число пар 10—20 30—50 100— —200 300— —400 500— —1200 100 200— —300 400— -500 600
Длина кабеля на ба- рабане, м, не менее 500 300 250 200 150 300 250 200 150
Таблица 4.25
Расчетная масса кабелей типа Т, кг/км
ТГ ТБ ТБГ ТК
Номинальное число пар с диаметром жил. ММ
0,5 1 0,64 1 0,5 0,64 0,5 0.64 0,5 0,64
10 402 511 750 999 630
20 540 773 946 1367 804 1177 1557 2144
39 704 984 1162 1605 1005 1395 2757 3592
50 1004 1375 1482 2051 1434 1813 3428 4202
100 1618 2340 2274 3109 2125 2806 4753 5853
150 2296 3192 2975 4031 2824 3682 5654 7185
200 2848 4063 3578_| 5004 3439 4613 6578 8575
300 4045 5806 4887 6910 4821 6444 8435 11184
400 4949 7641 6396 8848 5810 8321 9719 16117
500 6155 9352 7294 10634 7050 10054 11445 17629
600 700 800 900 1000 1200 1400 7089 8036 8993 9958 10952 12781 14681 11084 8911 12417 8533 11790 12758 21144
Таблица 4.26
Вторичные параметры передачи кабелей
типа Т с жилами диаметром 0,5 мм
(6вз=0,25 мм, /?н(=90 Ом/км,
С’раб = 50 нФ/км,
L= (4,87—4,16) -10-4 Гн/км)
Таблица 4.27
Вторичные параметры передачи кабелей
типа Т с жилами диаметром 0,64 мм
(6кз=0,35 мм, /?ж=54 Ом/км,
Орав = 45 иФ/км,
Л= (5,12—4,41) -10-4 Гн/км)
/, KI ц |Zb|.Om —Ф а, дБ/км (3, рад/км
0,3 1382 45° 0,8 0,092
0,8 848 45° 1,30 0,150
з 436 45° 2,47 0,298
5 338 45° 3,12 0,389
10 241 40° 4,27 0,580
20 174 35° 24 5,54 0,885
50 123 24° 57 7,07 1,75
100 107 15° 39 7,97 3,23
150 103 11° 42 8,86 4,74
200 101 9° 03 9,47 6,25
250 100 8° 03 11,31 7,78
300 99,4 7° 24 11,91 9,27
40С 98,3 5°51 13,21 12,2
500 97,5 5° 06 16,51 16,5
600 96 6 4° 51 17,55 18,0
700 95,7 4° 24 19,03 20,9
800 95,5 4° 15 21,29 23,9
900 94,7 3° 57 22,27 26,7
1000 93,0 4° 03 25,55 29,1
1200 92,7 3?30 28,07 34,8
1500 91,8 2° 54 31,28 43,1
2000 91,5 2° 45 33,97 57,3
/> кГц |ZB|,OM —ф а, дБ/км Р, рад/км
0,3 1128 44=38 0,58 0,068
0,8 692 44° 12 0,95 0,111
3 358 42° 19 1,78 0,223
5 278 40° 38 2,23 0,297
10 200 36° 35 9,96 0,452
20 149,5 29° 34 3,66 0,733
50 117,9 17°21 4,42 1,585
100 109,9 10° 22 5,13 3,052
150 107,8 7° 52 5,96 4,522
200 106,6 6° 35 6,80 5,977
250 105,6 5° 53 7,72 7,420
300 104,8 5° 16 8,50 8,849
400 103,6 4° 31 10,08 11,673
500 102,8 3°51 11,75 14,479
600 102,2 3°23 12,95 17,261
700 101,7 3°01 14,34 20,059
800 101,3 2° 44 15,53 22,837
900 100,9 2° 28 17,18 25,597
1000 100,6 2° 14 18,31 28,389
1200 100,1 1°50 21,26 33,913
1500 99,7 1°22 25,37 42,227
2000 99,1 0°53 31,72 55,970
электрические параметры кабелей при
температуре +20° С следующие:
Кабель уровня
Б А
Электрическое сопро-
тивление постоянно-
му току, Ом/км, жил
диаметром, мм:
0,5 . . . . 90±5
0,64 . . , 54±3
0,7 . . . . 45±3
Электрическое соп-
ротивление изоляции
жил постоянному то-
ку МОм-км, не ме-
нее»
трубчато - бумаж-
ной .... . 5000 8000
бумаго-массной 4000 5000
Сопротивление изо-
ляции шланга посто-
янному току,
МОм-км, не менее . , 10
Рабочая емкость
нФ/км, на частоте
800 Гц в кабелях с
жилами диаметром,
мм:
0,5................5O±fo 50±g
0,64; 0,7 ... 45±f 45±5
Испытательное нап-
ряжение (в течение
2 мин), В, между
жилами и между жи-
лами и оболочкой:
на постоянном токе 750
иа частоте 50 Гц 500
Расчетный номиналь-
ный коэффициент за-
тухания, дБ/км, на
частоте 800 Гц для
кабеля с жилами
диаметром, мм:
0,5 . . . . 1,3
0,64 . . . . 0,95
0,7.............. 0,86
Коэффициент перес-
чета норм на длину
I, м:
электрического сопро-
тивления жил, рабо- j
чей емкости и коэф- ------------
фициента затухания 1000
электрического сопро- 1000
тивления изоляции --------------
жил и шланга ... I
ТПП(ТППэп/
Рис. 4.6. Конструкция кабелей ГТС в
полиэтиленовой оболочке:
1 — токопроводящая жила; 2 — изоляция жил;
3 — пара; 4 — четверка; 5 — элементарный пу-
чок 10X2(5X4); 6 — главный пучок 1ОХ(1ОХ2)
или 10Х(5Х4); 7 — главный пучок 5х(10Х2)
или 5х(5х4); 8 — повивы; 9 — поясная изоля-
ция; 10 — экран из алюминиевой или алюмо-
полиэтиленовой ленты; 11 — полиэтиленовая
оболочка; 12 — подушка; 13 — броня из сталь-
ных оцинкованных лепт; 14 — броня из сталь-
ных лент; 15 — подклеивающий битумный
слой; 16 — полиэтиленовый шланг; 17 — наруж-
ный волокнистый покров
Рис. 4.7. Конструкция кабелей ГТС в по-
ливинилхлоридной оболочке:
1 — токопроводящая жила; 2 — изоляция жил;
3 — пара; 4 — четверка; 5 — элементарный пу-
чок 10Х—2(5x4); 6 — повивы; 7 — поясная
изоляция; 8 — экран из алюминиевой или алю-
мополиэтиленовой ленты; 9 — поливинилхло-
ридная оболочка; 10 — подушка; И — броня
из стальных оцинкованных лент
Таблица 4.28
вторичные параметры передачи кабелей
типа Т с жилами диаметром 0,7 мм
(виз—0,35 'ММ, /?ж=45 Ом/км,
СРаб=45 нФ/км,
£=(4,87—4,13)-К)-4 Гн/км)
1, кГц |Zb|,Om _<р а, дБ/км Р, рад/км
0,3 1030 45° 0,53 0,061
0,8 631,3 45° 0,86 0,102
3 327,0 45° 1,62 0,205
5 254,2 45° 2,02 0,274
10 183,9 35° 40 2,63 0,422
20 139,3 27° 52 3,23 0,694
50 112,7 15° 43 3.85 1,526
100 106,6 9° 54 4,79 2,959
150 104,5 7° 31 5,56 4,383
200 103,2 6° 23 6,44 5,793
250 102,4 5° 38 7,23 7,182
300 101,5 5° 05 8,00 8,558
400 100,0 4° 19 9,45 11,25
500 99,5 3°42 11,02 14,00
600 98,9 3° 17 12,30 16,71
700 98,4 2,° 47 13,18 19,40
800 98,1 2° 39 14,86 22,12
900 97,6 2° 24 16,33 24,77
1000 97,5 2° 11 17,51 27,49
1200 96,9 1°46 20,28 32,82
1500 96,5 1°20 24,27 40,86
2000 95,9 0° 50 30,46 54,51
ТППЗБцШп (ТППЗэлбвШп)
д
2
Рис. 4.8. Конструкция кабелей ГТС в по-
лиэтиленовой оболочке с гидрофобным
заполнением:
1 — токопроводящая Жила; 2 — изоляция жил;
3 — пара; 4 — четверка; 5 — элементарный пу-
чок 10X2(5X4); 6 — повивы; 7 — поясная изо-
ляция; 8 — экран из алюминиевой или алюмо-
полиэтиленовой ленты; 9 — полиэтиленовая
оболочка; Ю— подушка; 11— броня из сталь-
ных лент; 12 — наружный волокнистый покров;
13— подклеивающий битумный слой; 14 — по-
лиэтиленовый шланг
» Таблица 4.29
Номенклатура кабелей в пластмассовой оболочке (незаполненных)
Марка кабеля Наименование кабеля Преимущественные места прокладки
ТПП Телефонный, с полиэтиленовой изоляцией, в полиэтиленовой обо- лочке, с экраном из алюминиевой ленты В телефонной канализации, в кол- лекторах, шахтах, по стенам зда- ний; подвеска на опорах воздуш- ных линий связи
ТППБ То же, с броней из стальных лент, с наружным защитным покровом В грунтах всех категорий, не ха- рактеризующихся повышенной коррозионной ’опасностью по от- ношению к стальной броне
ТППБГ То же, с броней из стальных лент, с противокоррозионным по- крытием В коллекторах, тоннелях, шахтах
ТППБбШп То же, с броней из стальных лен г, с наружным защитным шлангом из полиэтилена В грунтах всех категорий
ТППэп Телефонный, с полиэтиленовой изоляцией, в полиэтиленовой обо- лочке, с экраном из алюм ополи - этиленовой ленты В телефонной канализации, в кол- лекторах, шахтах, по стенам зда- ний; подвеска на Опорах воздуш- ных линий связи
Окончание табл 4.29
Марка кабеля Наименование кабеля Преимущественные места прокладки
ТППэпБ То же, с броней из стальных лент, с наружным защитным покровом В грунтах всех категорий, не ха- рактеризующихся повышенной коррозионной опасностью по отно- шению к стальной броне
ТППэпБГ То же, с броней из стальных лен г, с противокоррозионным покры- тием В коллекторах, тоннелях, шахтах
ТППэпБбШп То же, с броней из стальных лент, с наружным защитным шлангом из полиэтилена В грунтах всех категорий
ТППт Телефонный, с полиэтиленовой изоляцией, в полиэтиленовой обо- лочке, с экраном из алюминиевой ленты со встроенным тросом Подвеска на опорах воздушных линий связи
ТПВ Телефонный, с полиэтиленовой изоляцией, с экраном из алюм-ие- вой ленты, в поливинилхлоридной оболочке По наружным и внутренним сте- нам зданий, внутри помещений; подвеска на опорах воздушных Л’ЙНИЙ связи
ТПВБГ То же, с броней из стальных лент, с противокоррозионным покры- тием Внутри помещений, в -сухих тон- нелях
Примечание. Кабели применяются в условиях, не ними электромагнитными влияниями. характеризующихся повышенными анеш-
Таблица 4.30
Номенклатура кабелей в полиэтиленовой оболочке с гидрофобным заполнением
Марка кабеля Наименование кабеля Преимущественные места прокладки
тппз ТППЗБ ТППЗБбШп ТППЗэп ТППЗэпБ ТППЗэпБбШп Телефонный, с полиэтиленовой изоляцией, в полиэтиленовой обо- лочке, с гидрофобным заполне- нием, с экраном из алюминиевой ленты То же, бронированный стальными лентами, с наружным .защитным покровом То же, бронированный -стальными лентами, с наружным защитным шлангом из полиэтилена Телефонный, с полиэтиленовой изоляцией, в полиэтиленовой обо- лочке, с гидрофобным заполне- нием, с экраном нз алюмополиэти- леновой ленты То же, бронированный стальными лентами, с наружным защитным покровом То же, бронированный -стальными лентами, с наружным защитным шлангом из полиэтилена В телефонной канализации, коллекторах, шахтах, по сте- нам зданий; подвеска на опо- рах воздушных линий связи В грунтах всех категорий, не характеризующихся повышен- ной коррозионной опасностью по отношению к стальной броне В грунтах всех категорий В телефонной канализации, коллекторах, шахтах, по- сте- нам зданий; подвеска на опо- рах воздушных линий связи В грунтах всех категорий, не характеризующихся повышен- ной коррозионной опасностью по отношению к стальной броне В грунтах всех категорий
Табл и ц а 4.31
Число пар в кабелях типа ТП
Марка кабеля Диаметр токопроводящих жил, мм
0,32 0.4 0,5 0,7
ТПП, ТППэп 10—2400 10—1200 10—1200 10—600
ТППБ, тппбг, ТППБбШп, ТППэпБ, ТППэпБГ, ТППэпБбШп 10—800 10—600 10—600 10—600
ТПВ, ТПВБГ, ТППт, ТППЗ, ТППЗБ, ТППЗБбШп. ТППЗэпБбШп 10^100 10—100 10—100 10—100
Частотные зависимости вторичных
параметров передачи кабелей парной
скрутки с токопроводящими жилами
диаметром 0,5, 0,64 и 0,7 мм с бумаго-
массной изоляцией указаны в табл.
4.26—4.28.
Кабели типа ТП с полиэтиленовой
изоляцией в пластмассовой оболочке
(рис. 4.6—4.8) выпускаются 11 марок
по ГОСТ 22498—77 и ТУ 16.505.161—80
(табл. 4.29) и шести марок (с гидро-
фобным заполнением) по ТУ
16.505.691—82 (табл. 4.30).
Предусмотренные ГОСТ и ТУ номи-
нальные числа пар в кабелях приведе-
ны в табл. 4.31.
Толщина полиэтиленовой изоляции в
зависимости от диаметра медных токо-
проводящих жил указана в табл. 4.32.
Система скрутки жил в группы преи-
мущественно парная; в кабелях отдель-
Т а б л и ц а 4.32
Толщнна полиэтиленовой изоляции, мм
Диаметр токопрово- дящих жил, мм Кабель
незаполненный заполненный
парной скрутки четверочной скрутки парной скрутки четверочной скрутки
Уровень Б Уровень А .Уровень Б Уровень А
0,32 0,4 0,5 0,7 0,18+0,03 0,25+0,05 0,30+0,05 0,40+0,05 0,18+0,03 0,20±0,05 0,25±0,05 0,35+0,05 0,20+0,05 0,25+0,05 0,35+0,05 0,18+0,05 0,20+0,05 0,30+0,05 0,20+0,03 0,25+0,05 0,30+0,05 0,40+0,05 0,20±0,05 0,25+0,05 0,35+0,05
Таблица 4.33
Расцветка и шаги скрутки пар и четверок
Номер пары Расцзетка жил в паре Шаг скрутки пары Номер четверки Расцветка жил в четверке Шаг скрутки четверки
а б
1 Красная Зеленая Hi 1 Черная, красная, нату- Н3
2 Синяя Натуральная н2 ральная, коричневая
3 Черная — » — Hi 2 Зеленая, красная, нату- Hi
4 Красная Коричневая н2 ральная, коричневая
5 Зеленая Натуральная Hi 3 Синяя, красная, нату- н2
6 Красная Синяя н2 ральная, коричневая
7 Зеленая Натуральная Hi 4 Зеленая, красная, нату- Hi
8 Красная Синяи н2 ральная, коричневая
9 Зеленая Натуральная H! 5 Синяя, красная, нату- Нг
10 Красная Синяя Н2 ральная, коричневая
ных марок предусмотрена также четве-
рочная скрутка. Система скрутки сер-
дечника в основном пучковая.
В кабелях с уровнем А, а также в
кабелях с гидрофобным заполнением
пары (четверки) в элементарном пучке
должны иметь расцветку и шаги скрут-
ки согласно табл. 4.33. Конструкции
поясной изоляции, экрана, пластмассо-
вой оболочки и защитных покровов со-
ответствуют указанным выше. Мини-
мальные строительные длины кабелей
приведены в табл. 4.34.
Максимальные наружные диаметры и
расчетные массы кабелей ТПП и ТПВ,
предусмотренные ГОСТ, приведены в
табл. 4.35—4.37. Максимальные наруж-
ные диаметры кабелей с гидрофобным
заполнением и с полиэтиленовой изоля-
цией по ТУ даны в табл. 4.38.
Кабели со встроенным тросом —
ТППт (рис. 4.9) специально предиаз-
Таблица 4.34
Минимальные строительные длины кабелей *
Номинальное чи- сло пар 10—20 30—50 100—150 200—300 400—600 600—1200 1200—2400
Длина кабеля на барабане, м, не меиее 500 400 300 250 200 150 125
* Строительные длины кабеля с гидрофобным заполнением должны быть не менее 350 м.
Таблица 4.35
Максимальные наружные диаметры кабелей ТПП н ТПВ
Номинальное Наружный диаметр кабеля, мм.
ЧИСЛО парной зкрутки 1 четверочной скрутки
с жилами диаметром, мм
пар рок 0.32 0,4 0.5 0,7 0,4 0,5 0,7
10 5 8,4 11,5 11,8 13,6 9,0 10,2 12,9
20 10 10,1 14,1 15,2 20,3 П.1 12,8 17,5
30 15 12,7 14,5 17,2 22,8 12,8 16,2 20,8
50 25 15,0 18,2 22,0 29,2 16,7 19,6 26,2
100 50 19,5 24,5 29,8 38,1 22,2 26,3 35,5
150 75 21,5 29,8 34,9 46,2 26,1 32,2 46,4
200 100 27,5 33,0 38,8 51,5 29,8 35,5 48,0
300 150 32,5 38,8 47,0 62,3 34,9 43,0 58,0
400 200 38,2 44,8 54,0 70,7 38,8 47,9
500 250 42,5 49,5 59,8 78,5 44,8 54,5 73,0
600 300 45,5 54,7 65,2 >— 47,8 57,5 77,8
700 350 48,4 58,1 69,3 52,0 61,4 —
800 400 51,2 61,4 73,4 —. 54,9 65,4 —
900 450 54,8 64,9 77,2 — 57,7 68,8 —-
1000 500 57,3 67,9 —. .— 60,3 72,0 —
1200 600 61,8 73,5 —. — 65,5 77,9 —
1400 .— 63,0 .— — — — — —
1600 — 66,7 — —> — —' — —'
1800 .— 70,2 —— — — —. —
2000 — 73,4 — —- — — —
2400 — 76,0 —— —. .— — — *—
Таблица 4.36
Расчетная масса кабелей ТПП
Номинальное число пар/четверок Масса кабелей, кг/км, с жилами диаметром, мм
0,32 0,4 0,5 0,7
5 —/63 —/83 —/103 —/171
10 64/94 85/129 105/176 174/305
15 —/124 —/175 —/278 —/453
20 96/— 132/- 179/— 311/—
25 —/178 —/274 —/415 —/719
30 126/— 178/— 284/— 462/—
50 183/319 282/506 427/745 740/1268
75 —/469 —/742 —/1075 —/1879
100 329/591 521/913 767/1379 1306/2420
150 483/863 764/1335 1107/1953 1935/3486
200 626/1094 968/1681 1462/2553 2565/4464
250 . —/1434 —/2036 —/3111 —/5463
300 915/1594 1415/2454 2070/3690 3695/6460
350 —/1810 —/2808 —/4228
400 1170/2030 1799/3155 9732/4765 4776
450 —/2314 —/3537 —/5305
500 1534/2530 2178/3879 3329/5838 5845
600 1705/2965 2626/4564 3948/6900 6912
700 1937 3005 4524 ——
800 2172 3376 5099 —-.
900 2476 3784 5676
1000 2707 4150 6247 ;—.
1200 3172 4883 7382 —
1400 3590 — — —
1600 4039 — — —-
1800 4486 — —- —
2000 4933 — — —.
2400 5926 — — —
Т а б я и ц а 4.37
Расчетная масса кабелей ТПВ
Номинальное число пар Масса кабеля, кг/км, с жилами диаметром, мм
0,32 0,4 0,5 0,7
10 75 104 122 202
20 112 153 208 361
30 147 218 330 536
50 213 314 496 859
100 382 576 890 1515
качены для подвески на опорах линий
связи. Конструкции и системы расцветки
сердечника соответствуют принятым для
кабелей типа ТП. Диаметр троса в
кабелях с диаметром под оболочкой до
20 мм включительно — 3,0 мм, а с диа-
метром 20... 40 мм — 3,7 мм. Номиналь-
ный размер соединительной перемычки
4Х4±1 мм, а номинальная толщина
полиэтиленовой оболочки троса 2,5 мм
(допуск минус 20%). Максимальные на-
ружные размеры кабелей ТППт, пре-
дусмотренные ГОСТ, приведены в табл.
4.39.
Таблица 4.38
Максимальные наружные диаметры кабелей ТППЗ и ТППЗэп
Номинальное число Наружный диаметр кабеля, мм.
парной скрутки четверочной скруткн
с жилами диаметром, мм
пар рок 0,32 0.4 0,5 0,7 0,4 0.5 0,7
10 5 10,1 11,3 12,8 15,5 10,6 12,0 14,7
20 10 12,7 14,7 16,8 21,7 12,7 14,7 19,2
30 15 13,6 15,8 19,0 24,7 15,5 18,7 23,1
50 25 16,0 20,0 23,0 31,4 18,2 21,3 28,6
100 50 21,5 26,6 30,8 40,5 23,0 28,3 38,0
Рис. 4.9. Конструкция кабеля ГТС в по-
лиэтиленовой оболочке со встроенным
тросом:
1 — токопроводящая жила; 2 — изоляция жил;
3 — пара; 4 — четверка; 5 — элементарный пу-
чок 10X2(5X4); 6 — повивы; 7 — поясная изо-
ляция; 8 — экран из алюминиевой или алюмо-
полиэтиленовой ленты; 9 — полиэтиленовая
оболочка; 10— трос; 11— стальная проволока
Таблица 4.39
Максимальные наружные диаметры
кабелей ТППт
Номиналь- ное число пар Наружные диаметры кабелей, мм, с жилами диаметром, мм
0,5 0,7
d D Hl d D н
10 8,5 11,0 25,0 8,5 13,6 27,3
20 8,5 14,0 29,0 8,5 18,3 32,9
30 8,5 17,2 30,9 8,5 22,8 36,5
50 8,5 22,0 35,5 8,5 29,2 43,0
100 9,5 29,8 45,5 9,5 38,1 52,8
Таблица 4.40
Номинальный расчетный коэффициент
затухания кабелей ТПП
Диаметр жил, мм Коэффициент затухания кабеля а, дБ/км
незаполнен- ного заполненного
0,32 1,92 2,03
0,4 1,54 1,62
0,5 1,23 1,30
0,7 0,86 0,92
Нормированные электрические пара,
метры кабелей типа ТП при температур
ре +20° С следующие:
Кабель уровня
Б А
Электрическое сопротивление постоянному току, Ом/км, токопроводящих жил диаметром, мм:
0,32 216+13
0,4 139+9
0,5 90+6
0,7 — 45+3
Электрическое сопротивление изоляции жил постоянному 5000 —
току, МОм-км, не менее 100%—6000 80%—8000
Испытательное напряжение в (течение 1 мин): между жилами рабочих пар
на постоянном токе 1600
на частоте 50 Гц 1000
между всеми жилами и экраном
на постоянном токе
на частоте 50 Гц 45+2 — о 500
Рабочая емкость, нФ/км, на частоте 800 Гц 45 5
То же, для кабелей с гидрофобным заполнением Коэффициент емкостной связи ki в кабелях четверочной скрутки, пФ/300, на частоте 800 Гц, ие более: 50±5 —
для 100% значений 600 300
для 97% значений 300 •—
для 95% значений 250 250
То же для кабелей с гидрофобным заполнением:
для 100% значений 500 —
для 96% значений 300 —
Коэффициент пересчета норм на длину 1, м: 1
электрического сопротивления жил и рабочей емкости 1000 1000
электрического сопротивления изоляции жил 1
коэффициент емкостной связи 1 300
Таблица 4.41
Вторичные параметры передачи кабелей типа ТП с жилами диаметром 0,32 мм
(би3=0,18 мм; 7?ж=216 Ом/км; Сраб=45 нФ/км;
£=(5,73... 5,25)-10-4 Гн/км)
£ кГц |ZB|,OM —<р а, дБ/км Р, р а д/км 1, кГц |ZB|, Ом —<р а, дБ/км Р, рад/км
0,3 2257,0 45° 00 1,16 0,134 400 115,5 9° 57 18,7 12,9
0,8 1383,0 45° 00 1,92 0,221 500 114,4 8° 15 20,1 16,0
3 714,6 45° 00 3,66 0,427 600 113,4 7° 18 21,2 19,1
5 552,9 45° 00 4,70 0,552 700 113,1 6° 39 22,5 22,2
10 391,6 40° 18 6,49 9,812 800 112,6 6° 09 23,6 25,3
20 278,4 42° 36 8,77 1,20 900 112,1 5° 48 24,8 28,4
50 182,4 33° 45 12,4 2,14 1000 111,7 5° 30 26,3 31,4
100 141 4 25° 12 14,8 3,62 1200 111,0 4° 57 28,0 37,4
150 128,2 19° 42 15,9 5,12 1500 110,1 4° 33 32,0 46,5
200 122,4 16° 00 16,6 6,65 2000 109,2 4° 03 37,5 61,6
250 300 119,2 117,5 13° 24 11°45 16,9 17,6 8,19 9,75 2500 108,5 3°57 45,3 76,5
Расчетный коэффициент затухания
на частоте 800 Гц представлен в табл.
4.40.
Частотные зависимости вторичных па-
раметров передачи незаполненных кабе-
лей с жилами диаметром 0,32, 0,4, 0,5
и 0,7 мм приведены соответственно в
табл. 4.41—4.44.
Изоляция жил первой пары четверки
имеет красный и желтый цвета, второй
пары — синий и зеленый. Четверки от-
личаются расцветкой пряжи нли ленты,
наложенной поверх четверки открытой
спиралью. В четырехчетверочных и се-
мичетверочных кабелях цвета пряжи или
ленты всех четверок должны быть раз-
личны, цвета двух смежных четверок
Таблица 4.42
Вторичные параметры передачи кабелей типа ТП с жилами диаметром 0,4 мм
(при парной скрутке биз=0,2 мм; L=(5,5I ... 4,92)-ЛО-4 Гн/км;
при четверочной скрутке 6Из=0,18 мм; L= (7,04 ... 6,45) -10~4 Гн/км;
Кж=139 Ом/км; Сраб=45 нФ/км)
f, кГц |ZB|, Ом —<р а, дБ/км ₽, рад/км
пара : четверка пара | четверка пара | четверка пара 1 четверка
0,3 1811,0 1811,0 44° 53 44° 53 0,92 0,945 0,106 0,109
0,8 1109,0 1109,0 44° 42 44° 38 1,54 1,53 0,178 0,178
3 573,0 573,6 43° 54 43° 36 2,92 2,91 0,349 0,351
5 444,0 444,2 43° 12 42° 42 3,73 3,70 0,458 0,461
10 314,8 315,6 41° 24 40’30 5,12 5,03 0,668 0,678
20 225,2 227,3 38° 00 36’00 6,81 6,57 1,00 1,03
50 152,6 159,1 29° 00 26° 06 9,12 8,51 1,88 2,02
100 125,7 136,5 19° 30 16° 30 10,3 9,55 3,35 3,70
150 118,3 130,9 14° 30 12’30 Н,1 10,2 4,85 5,42
200 115,4 128,7 12° 00 10’00 11,6 10,9 6,38 7,17
250 113,7 127,5 10° 00 8’30 12,2 И,7 7,90 8,91
300 112,8 126,7 9° 00 8’00 12,9 12,6 9,44 10,6
400 111,4 125,6 7° 30 6’33 14,2 14,1 12,5 14,1
500 110,5 124,9 6° 36 5’50 15,6 15,5 15,5 . 17,6
600 109,7 124,3 6° 03 5’21 16,9 17,0 18,5 21,0
700 109,1 123,8 5° 34 4’57 18,2 18,2 21,5 24,4
800 108,6 123,3 5° 12 4’36 19,4 19,5 24,4 27,8
900 108,1 122,8 4° 54 4’21 20,3 20,6 27,4 31,1
1000 107,7 122,5 4° 42 4° 10 21,7 21,6 30,3 34,5
1200 107,2 122,0 4’18 4’01 23,6 23,7 36,2 41,3
1500 106,3 121,2 3° 48 3’21 25,4 25 9 45,0 51,3
2000 105,6 120,5 3’21 3’00 30,0 30,9 59,5 68,0
2500 104,8 120,0 3°00 2’39 33,4 33,9 74,0 84,7
Кроме многопарных городских теле-
фонных кабелей на ГТС в отдельных
случаях применяются симметричные
высокочастотные кабели типа МКС, со-
ответствующие ГОСТ 15125—76 (табл.
4.45).
Стандартом предусмотрен диаметр
токопроводящих жил 1,2 мм и число
четверок, соответствующее табл. 4.46.
(счетной и четверки направления) соот-
ветственно красный и зеленый.
Конструкции поясной изоляции и эк-
рана, оболочек, защитных покровов со-
ответствуют указанным выше.
Представление о конструкциях кабе-
лей данных марок дает рис. 4.10. Кон-
структивные параметры кабелей типа
МКС приведены в табл. 4.47.
Таблица 4.43
Вторичные параметры передачи кабелей типа ТП с жилами диаметром 0,5 мм
(при парной'скрутке 6Из=0,25 мм; L= (5,51 ... 4,83) • 10-4 Ги/км,
при четверочной скрутке <5из==0,2 мм; Л= (6,77... 6,10) • 10~4 Гн/км;
/?ж=90 Ом/км; Сраб=45 нФ/км)
1, кГц !2» , Ом —Ц} а, дБ/км Р, рад/км
пара четверка пара четверка лара четверка пара четверка
0,8 1460 1460 44° 52 44® 52 0,74 0,845 0,085 0,0872
0,8 892,7 892,7 44° 34 44° 28 1,23 1,22 0,144 0,181
3 461,6 461,8 43° 21 42° 59 2,33 2,31 0,283 0,285
5 357,7 358,2 42° 15 41° 38 2,94 2,92 0,374 0,378
К» 254,7 256,0 39° 33 38° 21 3,98 3,89 0,555 0,567
20 185,1 188,4 34° 33 32° 27 5,15 4,97 0,862 0,898
50 133,3 141,1 23° 16 20° 27 6,48 6,04 1,73 1,87
100 118,0 128,6 14° 21 12° 30 7,17 6,82 3,23 3,55
150 114,2 125,2 10е 45 9° 36 7,82 7,74 4,75 5,26
"20G 112,6 124,4 8° 54 8° 09 8,56 8,68 6,29 6,96
250 111,6 123,6 7° 42 7° 12 9,21 9,47 7,81 8,66
300 110,8 123,0 6° 57 6° 30 9,90 10,2 9,32 10,4
400 109,6 121,9 6° 00 5° 42 11,2 11,8 12,3 13,7
500 108,8 121,1 5° 21 5° 06 12,4 13,2 15,3 17,0
600 108,1 120,4 4° 54 4° 36 13,4 14,2 18,2 20,4
700 107,4 119,9 4° 33 4° 21 14,6 15,5 21,2 23,6
800 107,0 119,5 4° 18 4° 06 15,8 16,7 24,1 26,9
900 106,6 119,1 4° 03 3°51 16,4 17,6 27,0 30,2
100G 106,3 118,3 3° 48 3°39 17,2 18,7 30,0 33,5
1200 105,7 118,4 3°30 3°21 19,0 20,2 35,8 40,0
1500 105,0 117,7 3°09 3°00 21,3 22,5 44,4 49,8
2000 104,4 117,0 2° 42 2° 36 24,1 25,9 58,9 66,1
2500 103,8 116,6 2° 27 2° 21 27,4 29,4 73,3 82,3
Таблица 4.44
Вторичные параметры передачи кабелей типа ТП с жилами диаметром 0,7 мм
(6из=0,35 мм; L— (5,51 ... 4,74) • 10~4 Ги/км;
/?ж=45 Ом/км; С=45 нФ/км)
/. кГц [Zb|,Om —ф а, дБ/км Р, рад/км Г, кГц zBl, Ом —ф а, дБ/км 3, рад/км
0,3 1030 44° 40 0,53 0,062 400 107,0 4° 12 7,67 12,1
0,8 631,3 44° 06 0,86 0,102 500 106,2 3°48 8,60 15,0
3 327,2 41° 42 1,60 0,207 600 105,8 3°27 9,38 17,9
5 254,7 39° 33 1,99 0,278 700 105,8 3° 12 10,2 20,8
10 185,2 34° 33 • 2,57 0,430 800 105,3 3°00 10,7 23,7
20 142,2 26° 24 з.н 0,720 900 104,6 2° 51 11,6 26,6
50 117,9 14° 21 3,58 1,61 1000 104,4 2° 42 12,1 29,5
100 112,5 8° 48 4,21 3,14 1200 104,0 2° 27 13,2 35,2
150 110,7 6° 51 4,85 4,66 1500 103,5 2° 12 14,5 43,8
200 109,7 5° 54. 5,55 6,17 2000 103,0 1°54 16,7 58,1
250 108,7 5° 18 6,14 7,65 2500 102,7 1°42 18,8 72,5
300) 108,2 4° 48 6,69 9,13 i 1
Таблица 4.45
Номенклатура кабелей типа МКС с кордельио-полистирольиой изоляцией
Марка кабеля Наименование кабеля Преимущественные области применения
мксг Симметричные высокочастотные кабели с кордельно-полисти- рольиой изоляцией, в свинцо- вой оболочке, без защитного покрова Для прокладки в телефонной канали- зации, трубах, блоках, коллекторах, тоннелях и внутри помещений при отсутствии механических воздействий на кабель
МКСБ То же, с защитным покровом типа Б Для прокладки в грунтах, нейтраль- ных по отношению к свинцовой обо- лочке, если кабель не подвергается значительным или сдавливающим усилиям
МКСБГ То же, с защитным покровом типа БГ Для прокладки в пожароопасных по- мещениях, в шахтах, тоннелях, кол- лекторах и каналах
МКСАШп То же, в алюминиевой обо- лочке с защитным покровом типа Шп Для прокладки в телефонной канали- зации, трубах, блоках при отсутствии механических воздействий на кабель, по мостам и в грунтах, если кабель не подвергается большим растягива- ющим усилиям
МКССтШп То же, в стальной гофрирован- ной оболочке с защитным пок- ровом типа Шп То же
S)
Рис. 4.10. Конструкция высокочастотных кабелей с кордельно-полистирольной изо-
ляцией:
1 — токопроводящая жила; 2 — изоляция жил; 3 —сердечник \а — четверка; б —четыре чет-
верки; в — семь четверок); 4—поясная изоляция; 5— свинцовая оболочка; 6 — алюминиевая
оболочка; 7 — алюминиевая фольга; 8 — лавсановая пленка; 9 — вязкий подклеивающий - слой;
Ю — подушка; 11—броня из стальных лент; 12 — наружный покров; 13 — полиэтиленовый шланг;
14 — стальная гофрированная оболочка; 15 броня нз стальных оцинкованных лент
Таблица 4.46
Таблица 4.47
Конструктивные параметры кабелей
типа МКС
Число четверок в кабелях
Марка кабеля Число четверок в кабеле
МКСАШп, МКСБГ 1
МКСГ, МКСАШп, МКССтШп, МКСБ, МКСБГ 4
МКСГ, МКСАШп, МКССтШп, МКСБ, МКСБГ 7
Марка кабеля Максимальный наруж- ный диаметр, мм/рас- четная масса, кг/км, ка- белей с числом чет- верок
1 4 7
МКСГ 20/1105 25/1680
МКСАШп 19/270 27/590 32/860
МКССтШп •— 31/790 37/1135
МКСБ — 34/1835 39/2425
МКСБГ 23/869 28/1590 33/2130
Строительная длина кабелей должна
быть 825±6 или 838±6 м
Нормированные электрические ха-
рактеристики кабелей при температуре
4-20° С следующие:
Кабель уровня
Б А
Электрическое сопротивление жилы постоянному току, Ом/км, не
более .......................................................
Электрическое сопротивление изоляции постоянному току,
МОм-км, каждой жилы относительно всех других жил, соеди-
ненных с оболочкой, не менее ................... . .
Испытательное напряжение, В:
всех жил по отношению к оболочке в течение 2 мин на
частоте 50 Гц...........................................
группы всех красных и желтых жил по отношению к груп-
пе всех синих и зеленых жил и к оболочке на частоте
50 Гц в течение 2 мин -...........................
10 с .............................. .
Рабочая емкость, нФ/км, на'частоте 800 Гц:
одночетверочных кабелей в оболочке
алюминиевой..................................................
свинцовой .............................................
четырехчетверочных кабелей и семичетверочных в стальной
гофрированной оболочке..................................
семичетверочных кабелей, кроме в стальной гофрированной
оболочке .................................. .
Переходное затухание на ближнем конце, дБ, в диапазоне до
252 кГц между всеми парами (1=825 м) четырех- и семичетве-
рочных кабелей и не менее чем в 100 длинах одночетверочных
кабелей, не менее:
.для 100% значений.................................
для 90% значений..................................
Коэффициент пересчета норм на длину I, м:
электрического сопротивления жил и рабочей емкости
электрического сопротивления изоляции жил...............
переходного затухания на ближнем конце ....
15,85
10 000 12 000
2000
1300
1400
25,6+0,8
26,0+0.8
24,5+0,8
24,0+0,8
59
62
I
1000
1000
I
~101^
Таблица 4.48
Номинальный расчетный коэффициент затухания кабелей типа МКС
Частота, кГц МКС 1x4 в алюми- ниевой оболочке МКС 4x4 в оболочке МКС 7X4
к свинцо- вой алюми- ниевой стальной гофриро- ванной централь- ная чет- верка четверки внешнего повива в оболочке
свинцо- вой алюми- ниевой стальной гофриро- ванной
10 0,76 0,76 0,74 0,76 0,70 0,76 0,66 0,74
20 0,88 0,88 0,85 0,89 0,85 0,88 0,79 0,89
30 0,99 0,98 0,96 1 00 0,94 0,98 0,89 1,01
50 1,19 1,19 1,15 1,19 1,15 1,19 1,09 1,21
100 1,64 1,66 1,58 1,60 1,60 1,65 1,55 1,64
150 2,01 2,05 1,94 1,95 1,92 2,04 1,82 1,99
200 2,32 2,37 2,22 2,22 2,23 2,34 2,17 2,28
250 2,59 2,65 2,48 2,49 2,49 2,61 2,43 2,54
300 2,83 2,91 2,70 2,74 2,70 2,86 2,62 2,77
360 3,01 2,14 2,91 2,95 2,94 3,08 2,86 2,99
400 3,21 3,37 3,11 3,14 3,12 3,29 3,07 3,20
450 3,43 3,58 3,29 3,33 3,32 3,49 3,18 3,39
500 3,65 3,78 3,47 3,50 3,51 3,67 3,40 3,56
550 3,82 3,98 3,64 3,67 3,67 3,84 3,60 3,73
Рис. 4.11. Конструкция телефонных рас-
пределительных проводов:
I — токопроводящая жила; 2 — изоляция жил
Частотные зависимости коэффициента
затухания кабелей типа МКС, МКСА и
МКСС приведены в табл. 4.48.
Однопроводные телефонные распреде-
лительные провода, предназначенные
для зарядки распределительных коро-
бок, изготовляются с медными (ТРП,
ТРВ) или алюминиевыми (АТРП,
АТРВ),. жилами, с полиэтиленовой
(ТРП, АТРП) или поливинилхлоридной
(ТРВ, АТРВ) изоляцией по ГОСТ
20575—75 (рис. 4.11). Конструктивные
размеры проводов представлены в табл.
4.49.
Строительная длина провода — не
менее 400 м.
Нормированные электрические ха-
рактеристики проводов при температу-
ре +20° С следующие;
Электрическое сопротивление то-
копроводящей жилы постоянно-
му току, Ом/км:
для проводов ТРП и ТРВ
0,4 мм......................148
0,5 мм . . . . . . 94
для проводов АТРП и АТРВ 85
Электрическое сопротивление изо-
ляции проводов постоянному то-
ку, МОм-км, после пребывания в
течение 3 ч в воде, не менее, для
проводов марок
ТРП и АТРП .... 500
ТРВ и АТРВ ... .30
Испытательное напряжение изо-
ляции проводов, В, на частоте
50 Гц:
на аппарате сухого испы-
тания ...................... 2000
в течение 2 мии после пре-
бывания в воде 1ч . . . 1000
Коэффициент пересчета норм на
длину I, мм:
электрического сопротивле-
ния жил............................
'000
электрического сопротивления
1000
изоляции проводов . . . ———
Расчетные массы проводов приведены
в табл. 4.50
Таблица 4 49
Таблица 450
Конструктивные параметры проводов
Марки проводов Диаметр жилы, мм Толщина изоля- ции, мм Размеры раздели- тельного основания, мм Наружный размер провода, мм, не более
ТРП, 0,4 0,7 0,9x2,0 2,2X6,4
ТРВ 0,5 0,7 0,9x2,0 2,3x6,6
АТРП, АТРВ 0,7 0,7 0,9X2,0 2,5X7,0
Расчетная масса проводов
Марка проводов Масса проводов, кг, с жилами диаметром, мм
0,4 0.5 0,7
ТРП 8,0 10,0 —
АТРП — —. 9,4
ТРВ 10,6 13,0 —
АТРВ — — 12,8
4.3. Кабельные детали
Детали для соединения жил
При соединении жил скруткой для
изоляции сростков применяются специ-
альные гильзы: для кабелей с воздуш-
но-бумажной изоляцией жил — бумаж-
ные, а с полиэтиленовой изоляцией —
полиэтиленовые.
Гильзы бумажные (ТУ 45—79) трех
типов ГБ-04, ГБ-05 и ГБ-07 соответст-
венно для жил диаметром 0,4; 0,5 и 0,7
(0,64) мм изготовляются из кабельной
бумаги или электроизоляционного кар-
тона с последующей пропиткой парафи-
ном. Размеры бумажных гильз приве-
дены в табл. 4.51. Масса гильз не более
0,25 кг на 1000 шт.
Гильзы комплектуются пакетами по
100 шт. и укладываются в ящики, в
каждом из которых от 1100 до 1300
пакетов.
Гильзы полиэтиленовые (ТУ 45.1444—
77), предназначенные для жил диамет-
ром 0,32; 0,4; 0,5 и 0,7 (0,64) мм, из-
готовляются трех типов ГП-1, ГП-2 и
ГП-3 соответственно для изолирования
мест соединения жил, пар, четверок.
Материалом для гильз служит полиэти-
лен марки 15802-020. Основные данные
Таблица 4.51
Размеры бумажных гильз
Тип гильз Наружный диаметр, мм Внутрен- ний диа- метр, мм Длина, мм
ГБ-04 3,1 2,5 40
ГБ-05 3,4 2,8 40
ГБ-07 3,6 3,0 40
полиэтиленовых гильз приведены в табл.
4.52. Полиэтиленовые гильзы комплек-
туются в коробках по десять полиэти-
леновых мешочков на 1000 гильз каж-
дый.
Для соединения жил кабелей, незави-
симо от типа изоляции, используются
индивидуальные или многопарные сжи-
мающиеся соединители; при этом иск-
лючаете^ необходимость снятия изоля-
ции соединяемых жил. Наиболее рас-
пространенным типом индивидуальных
соединителей являются металлопласт-
массовые соединители закрытого (тупи
кового) типа, при сжатии которых спе-
циальными клещами изоляция введен-
ных жил прорезывается контактной
гильзой (рис. 4.12). Широко используе-
мый многопарный групповой соедини-
тель (модуль) СМЖ-Ю (ТУ 45—75) по-
казан на рис. 4.13. Он состоит из крыш-
ки и наборного корпуса, в который за-
водятся изолированные жилы, после
чего корпус и крышка сжимаются прес-
совым устройством (ПСМЖ-200). В ре-
зультате изоляция жил прорезывается
остриями контактов клемм и происхо-
дит соединение каждой пары жил. Ос-
новные данные этого соединителя:
Число одновременно
сращиваемых пар
жил...................
Производительность
пар/ч, не менее
Диаметры сращиваемых
жил, мм ... .
Ширина прорези, мм.
Габаритные размеры,
мм....................
Масса, г..............
Соединители поставля-
ются в пакетах по 100
шт. в каждом
10
200
0,32... 0,5;
0,5... 0,7
0,26; 0,4
104X11X4,5
40
Таблица 4.52
Основные данные полиэтиленовых гильз
Диаметр токопро- водящих жил, мм ГП-1 (для жил) ГП-2 (для пар) ГП-3 (для четверок) Цвет
Диаметр, мм Длина, мм Диаметр, мм Длина, мм Диаметр, мм Длина, мм
внут- ренний наруж- ный ‘ внут- ренний й « >4 В В внут- ренний й я л К К
0,32' 2,5 3,1 40 4,0 4,3 70 4,0 4,3 100 Желтый
0,4 3,0 3,6 40 4,5 4,8 70 4,5 4,8 100 Белый (на- туральный)
0,5 3,0 3,6 40 4,5 4,8 70 4,5 4,8 100 То же
0.7 4,0 4,8 40 — —- — — —- — Синий
1,2 6,5 7,5 50 — — — Белый (на- туральный)
Рис. 4.12: Индивидуальный металло-
пластмассовый соединитель тупикового
типа:
1—изолирующая гильза; 2 — сжимающая гиль-
за; 3 — контактная гильза
Рис. 4.13. Групповой соединитель
СМЖ-Ю:
/ — крышка; 2 — корпус; 3 — клемма; 4 — вы-
ступ клеммы; 5 — токопроводящая жила; 6 —
изоляция жил; 7 — места соединения жил с
выступами клеммы
Детали для восстановления
оболочек
Для восстановления (сращивания)
металлических и пластмассовых оболо-
чек кабеля применяются соответственно
свинцовые и пластмассовые (полиэтиле-
новые, поливинилхлоридные) соедини-
тельные и разветвительные муфты.
Свинцовые муфты (ТУ 45—76, рис.
4.14, 4.15) изготовляются пяти типов:
МСС — муфта свинцовая соединитель-
ная; МСГ — муфта свинцовая газоне-
проницаемая; МСР-2 и МСР-3 — муф-
ты свинцовые разветвительные соответ-
ственно на два и три направления;
МСРст -— |луфта свинцовая разветви-
тельная станционная.
Типоразмеры свинцовых муфт в за-
висимости от маркоразмеров кабелей
приведены в табл. 4.53—4.57, а основ-
ные конструктивные данные этих
муфт — в табл. 4.58—4.62.
Полиэтиленовые муфты (ТУ 16—
538.149—72, ряс. 4.16—4.20) изготовля-
ются трех типов; СП — соединитель-
ная полиэтиленовая; СПБ — соедини-
Рис. 4.14. Муфты свинцовые:
в) соединительные МСС-15...МСС-25;
б) соединительные МСС-30...МСС85;
в) газонепроницаемые МСГ
Рис. 4.15. Муфты свинцовые разветви-
тельные:
а) на два направления МСР-2; б) на три на-
правления МСР-3; в) станционные МСРст:
1 — (400—500) Х2; 2 — (600—800) Х2; 3 — (900—
—1200)Х2; 4 — (1400—1600) X2
. Муфты свинцовые соединительные
Таблица 4.53
Емкость кабеля с жилами диаметром, мм
Типоразмер ТГ, ТБ ТСтШп
0,4 0,5 0,7 0,5
МСС-15 10...50X2 10...30X2 10X2 —*
МСС-20 100X2 50X2 20X 2,30 X2 —
МСС-25 150X2 100X2 50X2 —
МСС-30 200X2 100 X 2, 150 X2 — —
МСС-35 300X2 200X2 100X2 —
МСС-45 400X2 300 X2 150X2 100X2
МСС-50 500X2 400 X2 200X2 —
МСС-55 600X2 500X2 — 200X2
МСС-60 700X2, 800X2 600X2, 700X2 300X2 300X2
МСС-65 900X2, 1000X2 800X2 400X2 400X2
МСС-70 1200X2 900x2, 1000X2 — 500X2
МСС-80 — 1200X2 500x2, 600X2 600X2
МСС-85 1400 X 2, 1600X2 1400X2 —‘ —.
Таблица 4.54
Муфты свинцовые разветвительные на два направления
Типоразмер Емкость основ- ного кабеля Емкость от- ветвляющих- ся кабелей Типоразмер Емкость основ- ного кабеля Емкость от- ветвляющих- ся кабелей
МСР2-15 20X2X0,5 10+10 « 2004 -500
30X2X0,5 10+20 300- -400
ю+зо 500- -500
20+20 1000X2X0,5 100- -900
МСР2-20 50X2X0,5 10+50 200- -500
20+30 300- -700
20+20 400- -600
МСР2-25 100X2X0,5 50+50 МСР2-65 800 x 2 x 0,5 400- -400
20+50 100- -700
30+50 200- -600
100+10 300- -500
МСР2-30 150x2x0,5 50+100 400X2X0,7 100-1 4300
МСР2-35 200X 2 X0,5 100+200 200- -200
50+150 МСР2-70 900X 2X0,5 100- -800
100x2x0,7 30+50 200- -700
МСР2-45 300X2X0,5 150+150 300- 1-600
100+200 400- -500
150X2X0,7 50+100 МСР2-80 1200X2X0,5 600- -600
МСР2-50 400x2X0 „5 100+300 200- -1000
200+200 300- -900
200X 2X 0,7 100+100 400- -800
50+150 500- -700
МСР2-55 500X2 X 0,5 100+400 500X2X0,7 100- -400
200+300 200- -300
МСР2-60 600X2 X 0.5 300+300 600X2X0,7 300- -300
200+400 100- -500
100+500 200- -400
300X2X0,7 100+200 ЙСР2-85 1400 X 2 X 0,5 1000- 1-400
700X2X0,5 100+600 900- -500
800- +600
Таблица .4.55
Муфты свинцовые разветвительные на три направления______
Типоразмер Емкость ос- новного ка- беля Емкость ответ- вляющихся ка- белей Типоразмер Емкость ос- новного ка- беля Емкость ответ- вляющихся ка- белей
Л1СРЗ-15 МСРЗ-20 МСРЗ-25 MCP3-35 МСРЗ-45 МСРЗ-50 МСРЗ-55 МСРЗ-60 МСРЗ-65 30X2X0,5 50X2X0,5 100X2X0,5 200X2X0,5 300x2x0,5 400X2X0,5 500X2X0,5 700X2x0,5 600X2X0,5 300 x2 x 0,7 800x2x0,5 Ю+Ю+Ю 20+20+20 ю+ю+зо 20+30+50 20+20+50 30+30+50 10+50+50 100+50+50 юо+юо+юо 200+100+100 300+100+100 100+300+300 300+200+200 100+200+300 100+100+100 300+200+200 600+100+100 МСРЗ-70 МСРЗ-80 МСРЗ-85 400X2X0,7 900X2X0,5 1000X2X0,5 1200X2X0,5 500X2X0,7 600x2x0,7 1400x2X0,5 200+100+100 100+200+600 700+100+100 800+100+100 200+300+500 600+200+200 1000+100+100 200+300+700 зоо+юо+юо 100+200+300 400+100+100 1000+200+200 900+300+200 800+300+300 800+400+200 700+500+200
Таблица 4.56
Таблица 4.57
Муфты свинцовые
газонепроницаемые
Муфты свинцовые разветвительные станционные
Типоразмер Емкость основного кабеля с жилами диаметром, мм Число и ем- кость ответ- вляющихся кабелей, пар Типораз- мер Емкость кабеля с жилами диаметром, мм
0.5 0,7 0,5 0.7
МСРст4-50 400X2 4X100 МСГ-25 100X2
МСРст4-65 — 400 X2 4x100 МСГ-30 150X2 -—>
МСРст5-55 500X2 —- 5x100 МСГ-35 200X2 100X2
МСРст5-80 — 500X2 5X100 МСГ-45 300X2 150X2
МСРст6-60 600X2 — 6ХЮ0 МСГ-50 400X2 200X2
МСРстб-80 -—. 600X2 6X100 МСГ-55 500 X2, 300X2
МСРст7-60 700X2 — 7ХЮ0 600 X2
МСРст8-65 800 X2 —. 8x100 МСГ-60 700 X2 —
МСРст9-700 900 X2 — 9x100 МСГ-65 800X2 40 0X2
МСРст10-70 1000X2 — 10X100 МСГ-70 900X2, 5 00X2
МСРст12-80 1200X2 — 12хЮ0 1000 X2 6 00 X2
МСРст14-85 1400X2 —. 14X100 МСГ-80 1200 X2 —
МСГ-85 1400X2 —
Таблица 4.58
Конструктивные данные свинцовых соединительных муфт
Размеры, ММ Масса,
Типоразмер кг
L Zi 1 4 1 1. 1 /4 dt аг d. D 6
МСС-15 220 10 — — 15 23 —- 27 2 0,39
МСС-20 260 15 — —> —. .—> 20 30 — 34 2 0,60
МСС-25 330 15 — — — — 25 38 - 42 2 0,94
МСС-30 350 20 185 5 20 330 30 41 44 45 2 1,14
МСС-35 415 30 218 5 20 385 35 48 53 52 2 1,56
МСС-45 500 30 260 6 20 470 45 61 65 66 2,5 2,95
МСС-50 520 30 270 6 20 490 50 68 74 73 2,5 3,40
МСС-55 540 35 280 6 20 505 55 75 81 80 2,5 3,88
МСС-60 580 35 305 7 30 545 60 90 97 96 3 6,04
МСС-65 590 40 310 7 30 550 65 98 105 104 3 6,67
МСС-70 610 40 320 7 30 570 70 105 112 111 3 7,86
МСС-80 660 50 345 7 30 610 80 120 127 126 3 9,05
МСС-85 710 50 370 7 30 660 85 130 137 141 3 11,12
«88
тельная полиэтиленовая бронированная
и РП — разветвительная полиэтилено-
вая.
Типоразмеры полиэтиленовых муфт в
зависимости от маркоразмеров кабелей
приведены в табл. 4.63—4.66, а основ-
ные конструктивные данные этих
муфт — в табл. 4.67—4.70,
Основные размеры поливинилхлорид-
ных муфт (рис. 4.21) — соединитель-
ных типа ПСКМ и разветвительных ти-
па ПРКМ-К для кабелей ТПВ с жила-
ми диаметром 0,5 мм — приведены в
табл. 4.71, 4.72.
Для сращивания разнородных кабель-
ных оболочек применяются переходные
манжеты МПК (ТУ 45—77, рнс. 4.22,
табл. 4.73) из стальных водогазопро-
водных нли бесшовных холоднодефор-
мированных труб. В манжетах МПК—
Таблица 4.59
Конструктивные данные свинцовых разветвительных муфт на два направления
Типораз= мер Размеры, мм Масса, кг
. L / 1г 1, 1, 1. 41 4» 4, 4s D б
МСР2-15 320 220 10 40 15 130 30 10 15 23 36 13 15 45 2 0,71
МСР2-20 360 260 15 40 20 130 30 10 20 30 39 13 18 48 2 0,95
МСР2-25 440 330 15 50 20 150 40 15 25 38 50 18 24 59 2 1,46
МСР2-30 465 350 20 50 25 155 40 15 30 41 54 21 25 63 2 1,72
МСР2-35 545 415 20 50 30 170 40 20 35 48 64 26 30 73 2 2,25
МСР2-45 630 500 30 60 30 180 50 20 45 61 80 30 36 89 2,5 4,09
МСР2-50 660 520 30 60 30 190 50 25 50 68 89 35 42 100 2,5 4,8
МСР2-55 685 540 30 60 30 195 50 25 55 75 95 37 46 106 2,5 5,41
МСР2-60 730 580 30 60 30 200 50 30 60 90 109 42 55 122 3 8,24
МСР2-65 740 590 40 75 30 215 65 30 65 98 118 46 60 131 3 9,26
МСР2-70 760 610 40 75 35 215 65 30 70 105 125 50 63 138 3 10,24
МСР2-80 810 660 50 80 35 220 70 30 80 120 138 56 70 151 3 12,19
МСР2-85 865 710 50 80 35 225 70 30 85 130 146 57 77 159 3 14,12
Таблица 4.60
Конструктивные данные свинцовых разветвительных муфт на три направления
Типораз- мер Размеры, мм Масса, кг
L 1 1г 1, 1. 1. 1. 41 4г 4. 4. 4е 4. D б
МСРЗ-15 320 220 10 40 15 130 30 10 15 23 36 13 13 13 45 2 0,8
МСРЗ-20 360 260 15 40 20 130 30 10 20 30 39 14 14 16 48 2 1,07
МСРЗ-25 440 330 15 50 20 150 40 15 25 38 50 15 15 18 59 2 1,63
MCP3-35 545 415 20 59 30 170 40 20 35 48 64 18 18 25 73 2 2,44
МСРЗ-45 630 500 30 60 30 180 50 20 45 61 80 32 32 32 89 2,5 4,39
МСРЗ-50 660 520 30 60 30 190 50 25 50 68 89 24 24 36 100 2,5 5,17
МСРЗ-55 685 540 30 60 30 195 50 25 55 75 95 24 30 41 106 2,5 5,83
МСРЗ-60 730 570 30 60 30 200 50 30 60 90 109 32 40 49 122 3 8,82
МСРЗ-65 740 590 40 75 30 215 65 30 65 98 118 34 36 56 131 3 9,9
МСРЗ-70 760 610 40 75 35 215 65 30 70 105 125 32 40 63 138 3 10,81
МСРЗ-80 810 660 50 80 35 220 70 30 80 120 138 33 45 67 151 3 12,96
МСРЗ-85 865 710 50 80 35 225 70 30 85 130 146 40 49 76 159 3 14,28
Таблица 4.61
Конструктивные данные свинцовых разветвительных станционных муфт
Типоразмер Размеры, мм Масса, кг
L 1 1, 1, ^8 ^5 1. dt 4г 4, 4. D б
МСРст4-50 66о 520 30 60 30 190 50 25 50 68 91 32 102 2,5 5,3
МСРст4-65 740 590 40 75 30 215 65 30 65 98 122 32 135 3 9,86
МСРст5-55 685 540 30 60 30 195 50 25 55 75 98 32 108 2,5 6,17
МСРст5-80 810 660 50 80 35 220 70 30 80 120 144 32 157 3 13,20
МСРст6-60 730 580 30 60 30 200 50 30 60 90 112 32 125 3 8,93
МСРстб-80 810 660 50 80 35 220 70 30 80 120 144 32 157 3 13,32
МСРст7-60 730 580 30 60 30 200 50 30 60 90 112 32 125 3 10,22
МСРст8-65 740 590 40 75 30 215 65 30 65 98 122 32 135 3 10,34
МСРст9-70 760 610 40 75 35 215 65 30 70 105 127 32 150 3 11,62
МС Рет 10-70 760 610 40 75 35 215 65 30 70 105 127 32 150 3 11,74
МСРст 12-80 810 660 50 80 35 220 70 30 80 120 144 32 157 3 14,04
'ЛСРст 14-85 865 710 50 80 35 225 70 30 85 130 172 32 185 3 16,80
Таблица 4.62
Конструктивные данные свинцовых газонепроницаемых муфт
Типоразмер Размеры, мм Масса, кг
L Z, G /. А 55 б2- <5 6. в,
МСГ-25 270 20 70 190 150 25 28 19 2 2 0,79
МСГ-30 300 20 70 230 150 30 36 19 2 2 1,03
МСГ-35 370 30 90 280 150 35 42 19 2 2 1,38
МСГ-45 390 30 90 300 150 45 54 19 2 2 2,19
МСГ-50 420 30 90 330 150 50 60 19 2 2,5 2,56
МСГ-55 445 35 100 345 150 55 66 19 2 2,5 2,94
МСГ-60 460 35 100 360 150 60 72 19 2 3 3,92
МСГ-65 495 40 100 395 150 65 78 19 2 3 4,52
МСГ-70 520 40 100 420 150 70 84 19 2 3 5,07
МСГ-80 560 50 ПО 460 150 80 96 19 2 3 6,17
МСГ-85 600 50 НО 500 150 85 102 19 2 3 7,0!
Рис. 4.16. Муфты полиэтиленовые соеди-
нительные:
с) 1СП...ЗСП; б) 4СП; в) 5СП...11СП:
1 — корпус; 2 — конус; 3 — кольцо опорное; 4 —
полумуфта
S)
Рис. 4.18. Муфты полиэтиленовые раз-
ветвительные на два направления;
с) 2РП, ЗРП; б) 4РП; в) 5РП...11РП: I — кор-
пус; 2 — оголовник; 3 — кольцо опорное; 4 —
удлинитель
Рнс. 4.17. Муфты полиэтиленовые соединительные бронированные:
а) 1СПБ...ЗСПБ; б) 4СПБ...6СПБ: 1 — труба; 2 — конус; 3 — кольцо опорное
Вид А
Рнс. 4.19. Муфты поли-
этиленовые разветвитель-
ные на три направления:
а) ЗРП; 6) 4РП; е) 5РП...
...9РП: 1 — корпус; 2 — ого-
ловиик; 3 — кольцо опорное;
4 — удлинитель
Рис. 4.20. Муфты поли-
этиленовые разветвитель-
ные на четыре (а), пять
(б) н шесть (е) направ-
лений:
1 — корпус; 2 — удлинитель;
3 — оголовник; 4 — кольцо
опорное
Таблица 4.63
Муфты полиэтиленовые соединительные
Типоразмер Емкость кабеля с жилами диаметром, мм
0,4 0,5 0.7
Небронированные кабели
1СП-12 10X2 10X2 .—,
2СП-15 20X2, 30X2 20X2 10X2
ЗСП-20 50X2 30X2 20X2
22 4СП- — 26 100X2 50X2 30X2
30 5СП' 35 150X2, 200X2 100x 2, 150X2 50X2
6СП- — 300X2 200X2 100X2
41
Окончание та б л. 4.63
Типоразмер Емкость кабеля с жилами диаметром, мм
0,4 0.5 0.7
43 7СП- — 48 400X2 300X2 150X2
49 8СП 55 500 X 2, 600X2 400X2 200X2
9СП- — 500X2 , 600X2 300X2
69 10СП‘П — — 400X2
ПСП'^ — — <500 x 2 , 600 X2
1СПБ-12 2СПБ-15 ЗСПБ 20 Бронирован) 10x2 20X2, 30X2 50X2 чые кабели 10X2 20X2 30x2 —
22 4СПБ--— 26 100X2 50X2 —
30 5СПБ-—- 35 37 6СПБ-— 41 150x2, 200X2 100X2, 150X2 200X2 —
Таблица 4.64
Муфты полиэтиленовые разветвительные на два направления
Типоразмер Емкость основного кабеля Емкость ответвляющихся кабе-* лей, пар
2РП-15= 11 , 10 15 +13 20X2x0,4, 30X2X0,4 20x2x0,5 ю, 304-ю 10, 204- ю
ЗРП-20= 14 11 — J 19 15 50х2> 0,4, 30X2X0,4 30X2X0,5 20x2X0,7 30, 50 4- 10, 30 20. 30 4-10, 20 104-ю
22 4РП- — 26 _20_ 1£ 25 19 100х' ХО,4, 50X2X0,5 30X2X0,7 50, 100 4-20, 50 30, 50 4- 10, 20 20. 304- 10 , 20
30 БРП- зТ 24 20 '==30' + 25 150X2X0,4, 200X2X0,4 100x2x0,5, 150X2X0,5 50x2X0,7 100, 150 4-50, 100 50, 100 4-30, 50 30, 50 4-20
37 6РП- - _30_ 26 ’“35 + 31 300x2x0,7 200x 2 x 0,5 100X2X0,7 150 , 200 4-100, 150 100, 150 4-50, 100 50-4-50
Окончание табл. 4.64
Типоразмер Емкость основного кабеля Емкость ответвляющихся кабелей, пар
„ 43 34 28 7РП- — + — 400x2x0,4 200, 300+ 100, 200
48 40 34 49 37 34 8РП- — = —4- — 300x2x0,5 150x2x0,7 500x2x0,4, 600X2X0,4 150, 200+ 100, 150 100 + 50 300 + 200 , 300
55 41 40 49 44 28 8РП- — =— 4- — 400X2 X 0,5 200X2X0,7 500X2X0,4 600x2X0.4 200 + 200 100+ 100 400, 500+100, 200
55 50 34 „ „ 60 48 41 9РП- — + — в 400X2 X0,5 200X 2 X 0,7 500X2X 0,5, 600X2 X0,5 300+ 100 150 + 50 300, 400 + 200 , 300
об 54 48 60 54 29 9РП- — + об 60 Зо 300X2X 0,7 500 x 2 x0,5, 600X 2X0,5 150, 200+Ю0, 150 400, 500+100
’ 69 61 38 10РП-ТГ = № 69 51 10РП-- = 2Х- 77 61 51 нрп-й — + ттг 82 66 56 77 61 11РП- =2х ZT 82 66 77 77 38 нрп-—- = —+ — 82 82 42 77 69 38 11рп-ёГ = ?г + 4т 1Ipn.ZL=6L+5L 82 74 56 400X2X 0,7 400x2 x 0,7 500X2X0,7 600X2X0,7 600X2X0,7 500x2x0,7 600X2X 0,7 300+ 100 200 + 200 300 + 200 300 + 300 500+100 400+ 100 400 + 200
Таблица 4.65
Муфты полиэтиленовые разветвительные на три направления
Типоразмер Емкость основного кабеля Емкость ответвляющихся кабе- лей, пар
12 ЗРП-20=ЗХ — 16 22 15 12 4РП- ос" = нГ+2х Тс" 20 1У 16 30x2x0,4; 50X2X0,4 30X2x0,5 100X2X0,4 50x2x0,5 30X2X0,7 10, зо+ю, 20 + 10, 20 10, 20+ 10, 20+10, 20 50+ 10, 30 + 10, 30 20, 30+ 10, 20 + 10, 20 10, 20+10+10
Типоразмер \ Емкость основного кабеля Емкость ответвляющихся кабелей, пар
30 20 17
И‘"-3Т = ЙГ|2Х ' 37 26 , 23 22 150X2X0,4, 200x2 x 0,4 100x2x0,5, 150X2X0,5 50х2хб;7 50, 100+50 + 20, 50 50 + 20, 50 + 50 20, 30 +10, 20+ 10
spn-F=F+2x * 43 30 7РП- 48 - 35 + 2Х 49 35 8РП- — =— 4-2Х 55 40 60 38 27 26 31 27 34 32 300X2X0,4 200X2 X0,5 100X2X0,7 400x2 x 0,4 300X2X 0,5 150X2X0,7 500X2X 0,4, 600X2X 0,4 400X2 X 0,5 200X2X0,7 100+100+100 100 + 50+50 50+30 + 20 200+100+100 . 100+ 100+ 100 50 + 50 + 50 200 , 300+100 , 200+100, 200 200+100+ 100 100 + 50 + 50
’9РП’ 66 —2Х 43 + 40 500X 2 X0,5, 600x 2 x 0,5 300X2X0,7 200 + 200 + 100 + 200 100+100 + Ю0
60 48 32 9РП- = + 66 55 40 29 + 32 500x 2 x 0,5 , 600x2x 0,5 300, 400+ 100, 200+ 100
Таблица 4.66
Муфты полиэтиленовые разветвительные на четыре, пять и шесть направлений
Типоразмер Емкость основного кабеля Емкость ответвляющихся кабелей, пар
49 27 „ 26 8РП- 55 - 34 +ЗХ31 60 40 „ 26 ЭРП- 2Г’=:7Г + Зх^_ 66 47 31 60 26 ЭРП- — = 5х— DO О1 60 26 ЭРП- - 6Х ОО 01 400X2X0,4, 500x2x0,4 400X2X0,5 600X2X0,4 500X2 X 0,5, 600x2 x 0,5 500x2x0,4 500X 2X 0,5 600X2X0,4 600X2X0,5 100, 200+ 100+ 100 + 100 100+ 100+ 100 + 100 300 + 100 + 100 + 100 200 , 300+100+ 100+ 100 100+ 100+ 100+ 100+100 100 + 100 + 100+100+100+100
ПС (свинец или сталь с полиэтиленом)
на одни конец металлической трубы на-
пылением наносится слой полиэтилена.
Другой конец этой трубы залуживает-
ся припоем. В манжетах типа МПК—
ВО (свинец или сталь с поливинил-
хлоридом) на незалуженный конец
стальной трубы надевается и приклеи-
вается поливинилхлоридная трубка. В
манжетах типа МКС—ПВ (полиэтилен
с поливинилхлоридом) на один конец
наносится напылением слой полиэтиле-
на, на другой надевается и приклеива-
ется поливинилхлоридная трубка. Кон-
структивные данные переходных ман-
жет приведены в табл. 4.74.
Таблица 4.67
Конструктивные данные полиэтиленовых соединительных муфт
Типоразмер Размеры, мм Масса, кг Типоразмер Размеры, мм Масса, кг
d D L d D L
1СП-12 12 29 205 0,048 60 115 575 0,700
2СП-15 15 36 225 0,065 9СП- — 66 60
ЗСП-20 20 42 245 0,091
22 4СП- — 26 30' 5СП- — 22 30 46 60 360 430 0,145 0,240 10СП-— 77 77 69 77 130 130 630 630 1,050 1,100
о5 СПБ-12 12 36 170 0,052
6СП- — 37 75 470 0,350 СПБ-15 15 44 200 0,090
41 СПБ-20 20 50 220 0,110
43 * 22
7СП- 48 43 88 490 0,440 СПБ'^ 22 56 £340 0,130
49 8СП- ТГ" 55 49 100 555 0,640 СПБ- 5Г 37 30 62 370 0,190
37 СПБ 37 67 470 0,300
41
Таблица 4.68
Конструктивные данные полиэтиленовых разветвительных муфт на два направления
Типоразмер Размеры, мм Масса, кг 1 Типоразмер d Размеры, мм Масса, кг
d 4, k D L 41 4. ;d 2
11 10 15 11 10 55 325 0,130 60 ЭРП- — 66 48 41 60 48 41 150 710 0,700
РП 15 15 +13 54 ~г48
14 11 РП-20- 20 14 14 62 355 0,160 60 9РП- к _54_ 29 ~60 "^53 60 54 29 158 710 0,730
4РП- 22 20 14 26 “ 25 +19 30 24 20 35 ~ 30 "г 25 22 20 14 72 450 0,210 69 10РП-- 61^ 38 “66 +42 69 61 38 168 780 0,835
5РП- 30 24 20 89 550 0,280 69 10РП-- 51 = 2х— 69 51 51 168 780 0,950
6РП- 37 30 26 37 30 26 100 590 0,370 77 61 51 77 61 51 168 790 1,120
41 35 31 1 82 77 11РП-— оо 66 'г56 61 = 2Х 66 77 38
7РП- 43 34 28 48 40 34 43 34 28 126 615 0,500 77 61 61 168 790 1,125
8РП- 49 37 34 — । . 37 34 137 670 0,680 77 НРП'8Г 77 77 38 168 790 1,225
55 41 * 40 82 "Г42 _69_ 38 “74 +42
8PII- 49 44 28 55 "50 +34 49 44 28 137 670 0,695 77 11РП 82~ 77 69 51 168 790 1,125
1 77 НРП -82 69 51 “74 +56 77 69 51 168 790 1,125
Таблица 4.69
Конструктивные данные полиэтиленовых разветвительных муфт на три направления
Типоразмер Размер, мм Масса, кг
d 4, ^2 । 4, D L
ЗРП-20= 12 Зхтг 20 12 12 12 62 355 0,175
22 4РП — 26 15 12 “19 +2Х16 22 15 12 12 72 450 0,21
30 5РП-^ 20 17 ~26 +2Х23 30 20 17 17 89 550 0,32
37 6рп-~ 26 22 =f+2xf 37 26 22 22 100 590 С,40
43 7РП- 30 , 26 = 77“ + 2Х— 03 о! 43 30 26 26 126 615 0,53
49 8РП- — 55 35 27 “40 '*’2><34 49 35 27 27 137 670 0,73
60 ерп- — 66 38 32 =2Х« 60 38 38 32 158 710 0,85
60 48 32 29 60 48 32 29 158 710 1.00
УН 11- __ 66 “55 *" 40 + 32
Таблица 4.70
Конструктивные данные полиэтиленовых разветвительных муфт
на четыре, пять и шесть направлений
Типоразмер Размеры» мм Масса, кг
d d, ^2 D L
49 8РП- — 55 27 .26 +3хзТ 49 27 26 137 670 0,76
60 9РП- — 66 40 26 “47 +ЗХ31 60 40 26 158 710 1,0
60 ЭРП- — 66 „ 26 = 5Х£- 60 26 — 158 710 1,1
60 ЭРП- — 66 „ 26 =ех5Г 60 26 —’ 158 710 1,2
Размеры поливинилхлоридных разветвительных Муфт типа ПРКМ—К Т аблица 4.72
Размеры, ММ
Емкость основного и ответ- вительных кабелей, пар L 1 h G h Ц h D б Dt d 6 di do в, 4, 6з d, в. dt а, d* d.
Муфты ча дв а нащ оавле ния 18 2,5 15 2
30 = 20+ 10 350 265 ПО 80 35 50 35 20 58 5 46 34 3 — — 12,5 10,5 — — 15
50 = 30 + 20 370 280 120 85 40 55 45 26 62 5 50 40 3 22 3 18 2,5 — — 15,0 12,5 — — 18
100 = 50+50 490 390 140 95 50 70 80 35 72 5 60 42 3,5 26 3 26 з — — 20,0 20,0 — — 27,5
100= 100+ 10 490 390 140 95 50 70 50 35 72 5 60 42 3,5 36 3,5 15 2 — — 27,5 10,5 — — 27,5
Му фты ча тр и нащ завле ния 15 2 15 2
30= 10+ ю + ю 330 255 100 70 35 50 35 20 58 "5 46 34 "з" 15 2 — 10,5 10,5 10,5 — 15
50=20+20+10 370 280 120 85 50 55 45 25 64 5 52 40 3 18 2,5 18 2,5 15 2 — 12,5 12,5 10,5 — 18
100 = 50 + 30 + 20 490 390 140 95 50 70 50 35 80 5 68 42 3,5 26 3 # 22 •3 Q Й ° 28 2,5 — 20,0 15,0 12,5 — 27,5
Муфт гы на чеп яре нс прав пения 22 3 15 2 15 2
100 = 5о + 30+Ю+Ю 490 390 140 95 50 70 50 35 77 5 65 42 3,5 26 3 20,0 15 10,5 10,5 27,5
.100 = 50+20 + 20+10 490 390 140 95 50 70 50 35 77 5 70 42 3,5 1126* 3 18 275 52, 15 2 20,0 12,5 12,5 10,5 27,5
\ Таблица 4.71 Размеры поливинилхлоридных соединительных муфт типа ПСКМ
Марка муфты Емкость кабеля, пар Размеры, мм
41 d D h is z, L в
ПСКМ-10Х2 ПСКМ-20Х2 ПСКМ-30Х2 ПСКМ-50Х2 ПСКМ-100Х2 10 20 30 50 100 10,5 15,0 20,0 27,5 27,0 31,0 39,0 48,0 30,5 33,5 44,5 54,5 30,0 35,0 45,0 50,0 140,0 200,0 200,0 300,0 170,0 235,0 245,0 350,0 35,0 40,0 50,0 55,0 55,0 60,0 80,0 95,0 205,0 275,0 295,0 405,0 2,0 2,5 3,0 3,5
Таблица 4.73
Переходные манжеты типа МПК________________
Типоразмер Емкость кабеля
парной скрутки с жилами диаметром, мм четверочной скруткн с жилами диа- метром, мм
0,4 0,5 0,7 0.4 0.5 0,7
10X2 10X2 __ 5X4 5X4 5x4
МПК-13 20X2 — —, 10X4 10X4 5X4
15X4 —
МПК-16 30X2 20X2 10X2 25X4 15X4 -—.
МПК-21 50X2 30X2 20x2 *— 25X4 10X4 15X4
М ПК-27 100X2 50X2 30X2 50x4 50x4 25X4
— — — 75x4 .—- —
МПК-36 150X2 100x2 50X2 100X4 75X4 50X4
200X2 150X2 —- 150X4 100X4 —
МПК-41 300X2 200x2 100X2 200X4 — —
400 X2 300x2 150x2 250X4 150X4 75x4
МПК-53 500x2 -— 200X2 300x4 200X4 100X4
600X2 400X2 300x2 — 250X4 150X4
МПК-68 — 500X2 — -1 300X4 200X4
•— 600X2 — — — —
.МПК-81 — — 400x2 — — 250X4
— — 500X2 — — 300X4
Таблица 4.74
Конструктивные данные переходных манжет
Типораз- мер Размеры, мм Масса, кг, не более
D DI D2 D3 D4 D5
мпк-13 12,6 17,0 21,0 13,5 19,5 23,0 0,15/0,18*
МПК-16 15,7 21,3 25,3 17,8 23,8 27,3 0,25/0,28
МПК-21 21,2 26,8 30,8 23,3 29,3 32,8 0,30/0,32
МГ1К-27 27,1 33,5 37,5 30,0 36,0 39,5 0,40/0,48
МПК-36 35,9 42,3 46,3 38,8 44,8 48,3 0,50/0,53
МПК-41 41,0 48,0 52,0 44,5 50,5 54,0 0,65/0,70
МПК-53 53,0 60,0 64,0 56,0 62,0 66,0 0,75/0,80
МПК-68 67,5 75,5 79,5 70,5 76,5 81,5 1,15/1,22
МПК-81 80,5 88,5 92,5 84,1 90,1 94 5 1,35/1,45
* Б числителе — массы манжет МПК-ПС и МПК-ВС, в знаменателе — МПК-ПБ.
Рис. 4.21. Муфты поливинилхлоридные соединительные ПСКМ (а) и разветвитель-
ные ПРКМ-К на два пальца (б); на три пальца (в); на четыре пальца (г)
Рис. 4.22. Манжеты пе-
реходные:
а) МПК-ПС; б) МПК-ВС;
в) МПК-ПВ: 1 — трубка
стальная; 2 — напыленный
слой полиэтилена; 3 — поли-
винилхлоридная трубка на
клее; 4 — обмазка полиизо-
бутиленовым компаундом;
5 — обмотка липкой поливи-
нилхлоридной лентой; 6 —»
хомут
4.4. Оборудование
для содержания кабельных
линий под избыточным
воздушным давлением
Содержание кабелей под постоянным
избыточным воздушным давлением поз-
воляет контролировать состояние обо-
лочки кабеля и предотвращает проник-
новение влаги в кабель. Под давление
устанавливаются кабели соединительных
Рис. 4.23. Схемы содержания под дав-
лением:
а) линий прямого питания; б) магистральных
участков АЛ; в) СЛ
линий городских телефонных сетей, ма-
гистральные кабели абонентских линий
и кабели прямого питания при емкости
кабелей более 100 пар и протяженнос-
ти более 500 м (рис. 4.23). Кабели рас-
пределительных линий под давление не
устанавливаются. Перед установкой ка-
бельной линии под воздушное давление
измеряют ее электрические параметры
на постоянном токе и при необходи-
мости доводят их до установленных
норм.
Для содержания кабелей под посто-
янным избыточным воздушным давле-
нием на ГТС емкостью 1000 номеров и
более в основном применяются стацио-
нарные компрессорно-сигнальные уста-
новки типа КСУ (ТУ 45—76).
Компрессорно-сигнальные установки
рассчитаны на включение до 30
(КСУ-30, КСУ-ЗОМ) или 60 (КСУ-60)
кабелей. Избыточное давление воздуха
на выходе установок составляет для
КСУ-30 — 0,04 МПа, для КСУ-ЗОМ и
КСУ-60 — 0,05 МПа. Установки обес-
печивают осушку, очистку и непрерыв-
ную подачу воздуха под избыточным
давлением в кабельные линии с целью
защиты их от проникновения влаги, а
также контроля и сигнализации об из-
менении герметичности оболочек кабе-
лей.
В состав установки КСУ входят: ком-
прессорная группа, блок осушки и ав-
Рис. 4.24. Структурная схема КСУ:
1 — компрессорная группа; 2 — блок осушки н автоматики; 3 — распределительный статив; 4 —
ресивер; 5, 15— манометры; 6— электродвигатель; 7 — компрессоры; 8— обратный клапан; 9—
осушители; 10 — клапаны командно-электропневматического прибора (КЭП); 11 — индикатор
влажности; 12 — редуктор; /3 — коллектор; 14 — ротаметры; 16— сигнальный ротаметр; 17 — об-
водный вентиль; 8 — устройства автоматики
тематики и распределительный статив
(один или два). Структурная схема ус-
тановки КСУ приведена иа рис. 4.24.
Компрессорная группа состоит из
двух компрессоров, работающих от
электродвигателя. Сжатый воздух из
компрессоров поступает в воздухосбор-
ник. Давление воздуха в воздухосбор-
нике контролируется электроконтактным
йанометром. Для предотвращения утеч-
ки воздуха на воздухосборнике со сто-
роны компрессорной группы установ-
лен обратный клапан, пропускающий
воздух только в направлении от ком-
прессора к воздухосборнику.
Блок осушки и автоматики предназ-
начен для осушки сжатого воздуха,
которая производится поочередно в
двух осушительных камерах, заполнен-
ных селикагелем, интенсивно поглощаю-
щим влагу из сжатого воздуха. Каме-
ры переключаются автоматически пос-
ле прохождения 13 000 л воздуха. От-
носительная влажность воздуха опре-
деляется визуально с помощью индика-
тора влажности. Чтобы снизить дав-
ление воздуха, поступающего из ком-
прессора, до 0,3 кгс/см2 и поддержи-
вать величину постоянной, в установке
КСУ используется редуктор. Степень
осушки воздуха составляет для КСУ-
30 — 0,3 г/м3, КСУ-ЗОМ и КСУ-60 —
0,9 г/м3.
Селикагель (ГОСТ 3966—76) приме-
няется марок КСМГ (гранулированный
мелкопористый крупный), КСМК (кус-
ковой мелкопористый крупный) и
МСМК (кусковой мелкопористый мел-
кий). Основные свойства селикагеля:
КСМГ КСМК МСМК
высший сорт 1-й сорт
Размер зерен, мм . . 2,8—7,0 2,8—7,0 2,8—7,0 0,25—2,0
Механическая прочности, %, не менее . . . 98 94 92 Не норми-
руется
Насыпная плотность, г/дм3, не менее . . . 780 720 670 . 670
Влагостойкость, %, не менее при отноентель-
ной влажности, %:
20 . . 9,5 9,0 10,0 9,5
40 . . . . 18,5 16,0 20,0 20,0
60 . . 30,0 25,0 29,0 29,0
Потери при высушивании, %, не более . . 8 10 10 10
На распределительном стативе разме-
щаются индивидуальные ротаметры,
предназначенные для учета расхода
аза (воздуха), и один сигнальный ро-
таметр, служащий для включения цепи
сигнализации при проявлении аварий-
ной утечки воздуха.
Ротаметр (рис. 4.25) — пневматиче-
ский прибор для измерения расхода
воздуха, представляет собой расширяю-
щуюся кверху стеклянную трубку с на-
несенными делениями, внутри которой
находится эбонитовый или металличес-
кий поплавок. В зависимости от вели-
чины проходящего через трубку потока
воздуха поплавок займет положение,
соответствующее утечке воздуха.
Для каждого кабеля, заводимого на
КСУ, предусмотрено два ротаметра:
один (с металлическим поплавком) поз-
воляет определить большие утечки воз-
духа (28—216 л/ч), а второй (с эбони-
товым поплавком) —. малые утечки (3—
63 л/ч). При возникновении аварийной
утечки поплавок сигнального ротамет-
Рис. 4.25. Ротаметр
ра включает сигнализацию, после чего вместо ротаметра с эбонитовым поплав- ком включается ротаметр с металличе- ским поплавком. Основные технические характеристи- ки установок КСУ:
Число распределительных стативов, шт. Производительность, л/мин КСУ-М 1 15 КСУ-60 2 30
Диапазон рабочего давления иа выходе, (кгс/см2) . . МПа 0,03... 0,05 0,03... 0,05
Диапазон рабочего давления в ресивере, (кгс/см2) МПа (0,3... 0,05) 0,1—0,6 (0,3 ... 0,5) 0,1—0,6
Емкость ресивера, л • • (.1-6) 40 (11-6) 40
Время регенерации силикагеля, ч 9 15
Электропитание: переменное напряжение, В . . 380/220 380/220
частота питающей сети, 1ц 50 50
постоянное напряжение, В 60 ' 60
переменный ток, А постоянный ток, А 7,5/10 ' 7,5/10
0,5 0,5
Максимальная потребляемая мощность, В-А 2200 2200
Рабочий интервал температур, ° С 10—35 / Ю—35 !
Габаритные размеры, мм: блока осушки </Л ольр П 670X 440X1675 П 670X440X1675
статива 570X325X2005 570X325X2005
компрессора 860X360X380 860X360X 380
Масса, кг: 365+15 445± 15
блока осушки ..... 200 200
статива 90 90
компрессора . ..... 75 75
4.5. Кабельная
канализация
Канализационные сооружения
На городских телефонных сетях кабе-
ли прокладывают в кабельной канали-
зации, коллекторах и туннелях.
Канализация предназначена
для размещения кабелей, муфт и со-
путствующего линейного оборудования.
Головным сооружением кабельной ка-
нализации является кабельная шахта,
располагаемая в подвальном этаже
здания АТС, как правило, под помеще-
нием кросса, а на мелких АТС — прия-
мок (рис. 4.26).
Кабельная канализация представляет
собой систему трубопроводов (или ка-
белепроводов) и смотровых устройств —
колодцев.. На ГТС основное распростра-
нение получили одноотверстные асбес-
тоцементные и полиэтиленовые трубо-
проводы, одно-, двух- и трехотверстные
бетонные блоки. На участках, где не-
возможна нормальная глубина проклад-
ки асбестоцементных, полиэтиленовых
или бетонных трубопроводов допуска-
ется использование стальных труб (для
прокладки кабелей в пластмассовых
оболочках или шлангах). В районах
вечной мерзлоты и глубокого сезонного
промерзания грунтов находит примене-
ние лотковая канализация.
Асбестоцементные трубы изготовля-
ют по ГОСТ 1839—72 из цемента мар-
ки ие ниже 400, асбеста и воды. Ос-
новное технические данные асбестоце-
ментных безнапорных труб:
Условный про-
ход, мм
Диаметр, мм:
внутрен-
ний
наруж-
ный
Толщина стен-
ки, мм
Масса одного
погонного мет-
ра, кг/м
Длина, м
100 100 75 50
100 93 69 44
116 109 83 58
8 7
5,5 5,1 3,3 2,3
2 н 3
Рис. 4.26. Ввод кабеля в станцию:
а — через шахту и перчаточную; б — через шахту с горизонтальным расположением станцион-
ных муфт; в — через приямок: 1 — перчаточная; 2 — шахта; 3 — заделка каналов; 4 — распре-
делительный статив КСУ; 5 — компрессорная; 6 — приямок; 7 — вводный шкаф
Для прокладки городских телефонных
кабелей основное применение находят
асбестоцементные трубопроводы с ус-
ловным проходом 100 мм. Трубопрово-
ды с условным проходом 75 мм при-
меняются на переходах через дороги
при бестраншейной прокладке, а тру-
бопроводы с проходом 50 мм — в ка-
честве распределительных и на вводах
в здания.
Полиэтиленовые трубопроводы изго-
товляют по ГОСТ 18599—73 из поли-
этилена высокого (ПЭВД) или низко-
го (ПЭНД) давления. Основные техни-
ческие данные этих трубопроводов:
ПЭВД
пэнд
Диаметр, мм:
внутренний .
наружный .
Масса одного по-
гонного метра,
кг/м . . . . .
Длина, м . .
99 68 57
110 75 63
102 69 58
ПО 75 63
1,78 0,83 0,59 1,39 0,7 0,51
5,5... 12 6...200 5,5...12
Бетонные прямоугольные трубопрово-
ды изготовляют по ТУ 45.1464—79 из
цемента марки не ниже 400, песка и
воды. Длительное время выпускались
бетонные трубопроводы с одним, дву-
мя и тремя каналами диаметром 90 мм.
Рекомендованы к применению бетонные
трубопроводы с числом каналов до 12,
диаметром канала 100 мм. Основные
технические данные бетонных трубопро-
водов:
Ширина, мм
Высота, мм
Диаметр канала, мм
Масса одного погон-
ного метра, кг/м
Длина, м
1 ка- 2 ка- 3 ка-
нал нала чала
150 275* 400
140 245 350
150 *
140
100*
90
34,0 51,0* 84,0
29,0 46,0 65,0
* Предусмотрены ТУ 45.1474—80.
Основным достоинством бетонных
трубопроводов являются возможность я
простота изготовления их на месте, а
также сравнительно низкая стоимость.
Бетонные трубопроводы получают преи-
мущественное применение в сухих
грунтах.
Лотковая канализация состоит из по-
луподземных сборных железобетонных
лотков каналов марок Л1...Л10 по пас-
порту типовых 'Конструкций серии
ИС-01-04 и плит перекрытий марок
П1...П5. Лотки прокладывают на неболь-
шой глубине или так, чтобы они возвы-
шались над землей на 10 см. Соедине-
ние лотков между собой производят ме-
таллическими полосами размером 30 X
ХЮ мм, привариваемыми к закладным
элементам, расположенным с двух сто-
рон лотка на внутренней поверхности
вертикальных стен. Кабели в лотках
прокладывают на консолях или на дере-
вянных подставках.
Компоновка блоков из асбестоцемент-
ных, бетонных и полиэтиленовых трубо-
проводов приведена на рис. 4.27. В ка-
честве типовой конфигурации блока при-
нято два канала (при числе каналов до
12) или четыре канала в основании (при
числе каналов до 24). В табл. 4.75 ука-
зана минимальная глубина прокладки
трубопроводов.
На вводе в смотровое устройство глу-
бина прокладки трубопроводов должна
быть не менее 0,7 м под пешеходной и
0,8 м под проезжей частью улицы. Дли-
ну пролета канализации между двумя
колодцами принимают не более 150 м.
В пролете трубопроводы прокладывают
с уклоном 3...4 ,мм на метр .для обеспе-
чения стока воды в оба или в один
колодец.
Основные способы монтажа трубо-
проводов следующие:
трубопроводы ‘из асбестоцемента —
полиэтиленовыми муфтами, нагреваемы-
ми в горячей воде; металлическими ман-
жетами и цементным раствором; метал-
лическими манжетами и смоляными лен-
тами (вместо цементного раствора);
термоусаживаемыми муфтами; асбесто-
цементными муф;гами;
Т а б л и ц а 4.75
Минимальная глубина прокладки
трубопроводов
Материал трубопро- водов Минимальное расстояние от по- верхности дорожного покрова (нли подошвы) до верхней тру- бы, м
под пеше- ходной частью под про- езжей частью под трам-, вайными путями
Асбесто- цемент и поли- этилен 0,4 0,6 1,0
Бетон 0,5 0,7 1,0
Сталь 0,2 0,4 —
Манжета
Рис. 4.27. Расположение трубопроводов в блоке:
а — асбестоцементные трубы; б — бетонные блоки; в — полиэтиленовые трубы; г — лотковая
канализация
из полиэтилена — сваркой;
из бетона — бетонным раствором (с
использованием бетонных подкладок);
из стали — сваркой; металлическими
манжетами.
Колодцы кабельной канализации под-
разделяются на типовые и специальные
(нетиповые). Типовые колодцы
Таблица 4.76
Типы смотровых устройств
и их размеры
Тип Число каналов, не более Внутренние разме- ры, мм
длина ширина глубина
ККС-1 1 600 600 500
ККС-2 21 1200 900 1400
ккс-з 6 1800 1000 1600
ККС-4 12 2200 1100 1800
ККС-5 Станцион- ный коло- 24 2880 1400 1800
дец для
АТС, номе-
ров:
3000 12 2500 2125 1800
6000 24 4300 2600 2200
10 000 96 5000 3000 2200
20 000 96 6000 3000 2200
(ТУ 45.1418—80) изготовляют из желе-
зобетона или кирпича. По конструкции
типовые колодцы делятся на проходные
ККС, угловые ККСу и разветвительные
ККСр. В табл. 4.76 приведены типы
смотровых устройств и их габаритные
размеры.
Железобетонные колодцы изготовляют
сборными или монолитными (рис. 4.28).
Колодцы ККС-1 имеют прямоугольную,
а ККС-2...ККС-5 — овальную или мно-'
гоугольную форму. Кирпичные колодцы
ККС-2... ККС-5 могут иметь только
овальную форму.
Сборные железобетонные колодцы со-
стоят из двух частей: нижнего кольца
с днищем и верхнего кольца с перекры-
тием. Допускается применение сборных
колодцев из четырех частей: двух ко-
лец, днища и перекрытия. Перекрытие
колодца должно быть заглублено в
грунт не менее чем иа 0,3 м на проез-
жей и 0,2 м на пешеходной части ули-
цы. Если число каналов в блоке трубо-
проводов велико и не могут быть ис-
пользованы типовые колодцы, то при-
меняются специальные. Разработаны
новые типовые колодцы прямоугольной
формы с увеличенными размерами, поз-
воляющие вводить до 48 каналов. Стан-
ционные колодцы АТС на 10 000...20 000
номеров допускают ввод 96 каналов.
На вводе в помещение шахты АТС
прокладывают асбестоцементные или бе-
тонные трубопроводы. Блок трубопро-
водов должен быть утоплен в фунда-
мент здания АТС и забетонирован. По-
Рис. 4.28. Кабельные колодцы:
а — ККС-1; б —ККС-2; в — ККС-3, ККС-4,
ККС-5 овальной формы; г — ККС-3, ККС-4,
ККС-5 восьмигранной формы; д — ККСу — уг-
ловой; е — ККСр — разветвительный; ж —
станционный
С/
лиэтиленовые трубы на вводе в шахту
не применяются.
Коллекторы (рис. 4.29) применя-
ются для прокладки кабелей в крупных
городах или в городах, расположенных
в зонах с суровым климатом. По назна-
чению они подразделяются на общие, в
которых размещают коммуникации раз-
ного вида, и специальные, предназначен-
ные для размещения только кабелей или
только труб. По глубине прокладки их
делят на коллекторы мелкого и глубо-
кого заложения.
Коллекторы делятся по конструкции
на одно- и двухъярусные, а также на
непроходиые, полупроходные н проход-
ные. Коллекторы малого типа, исполь-
зуемые для внутриквартальных прокла-
док, называются сцепками. Они служат
для отвода коммуникаций от магист-
рального коллектора, подачи их в зда-
ния и прокладки между зданиями.
Туннели метрополитена или иные
транспортные туннели широко использу-
В)
Рис. 4.29. Коллекторы:
а — двухъярусный общий; б — одноярусный
общий; в — одноярусный специальный: 1 — те-
лефонные 'кабели; 2 — силовые кабели
ются для прокладки ка елей. В туннели
метрополитена кабели подают через вер-
тикальные шахты. Кабели прокладывают
в туннелях на консолях вдоль стен или
под платформами.
Оборудование колодцев,
коллекторов и шахт
Оборудование колодцев, коллекторов
и шахт указано в табл. 4.77.
На .рис. 4.30 показаны люки, а иа
рис. 4.31 — остальная арматура колод-
цев. Люк устанавливают иа железобе-
тонные кольца по слою бетона толщи-
ной 10...20 мм. Уровень крышки люка
должен совпадать с уровнем дорожного
•покрытия или поверхностью грунта. Об?
щая высота лаза ие должна превышать
0,5 м.
Смотровые устройства ККС-1 и ККС-2
оснащаются консольными крюками, а
ККС-З...ККС-5 — кронштейнами и кон-
солями. Расстояние между кронштейна-
ми 0,8 м. На боковых стенах проход-
ных колодцев ККС-3 и ККС-4 устанав-
ливают по два, а ККС5 — по три крон-
штейна. Кронштейны крепят к стенам
колодцев ершами. Консоли закрепляют
на кронштейнах консольными болтами.
Консоли устанавливают таким образом,
чтобы расстояние между продольной
осью муфты и осью кабеля по вертика-
ли составляло не менее 0,2м. Расстоя-
ние между продольной осью муфты или
Таблица 4.77
Оборудование колодцев, коллекторов и шахт
Наименование (ГОСТ или ТУ) Назначение Типоразмеры и место установки
Чугунные люки с наруж- Проникновение в колод- Л (легкий) — для пешеходной
иыми чугунными крыш- ками из листовой стали /ГОСТ 8591—76Е) цы и их закрывание части, Т (тяжелый) — для проезжей части улицы
Железобетонные кольца .(ТУ 45-1445—77) Расположение крышки люка на уровне дорож- ного покрытия Подкладывают под люк
Кронштейны .(ГОСТ 8487—80) Крепление консолей ККП-60; ККП-130; ККУ-130; ККП-190; ККП — из полосо- вой стали; ККУ — из угловой стали
Ерши (ГОСТ 8487—80) Крепление кронштейнов На стеках колодцев
Консоли (ГОСТ 8850—80) Укладка кабелей ККЧ-1 и ККЧ-2 соответственно одно- и двухместные для ус- тановки в колодцах; ККЧ-3, ККЧ-4, ККЧ-5 и ККЧ-6 —для установки в специальных ко- лодцах, коллекторах и шахтах
Консольный болт (ГОСТ 8850—80) Крепление консолей к кронштейнам На консолях
Коисольиые крючья Укладка кабелей На стенах колодцев ККС-1 и ККС-2
Серьги Дренажные устройства Крепление блоков при прокладке кабелей Отвод воды в ливневую канализацию В нижней части торцевых стен колодцев ККС-2... ККС-5
Металлические каркасы Крепление кронштейнов, муфт и кабельростов В шахтах и перчаточных
Кабельрост Укладка станционных ка- белей — » —
Примечания: 1. В маркировке кронштейнов цифра обозначает их длину, см. 2. Возможно -
применение поперечно-разрезных кронштейнов, прикрепляемых к стенам колец сборных желе-
зобетонных колодцев в заводских условиях (до их установки иа линии).
Рис. 4.30. Люки колодцев:
а — типа Л; б — типа Т: 1 — скоба; 2 — верх-
няя крышка; 3 — корпус; 4— планка; 5 — руч-
ка; 6 — нижняя крышка; 7 — отверстие
кабеля до дна или перекрытия колодца
должно составлять ие менее 0,3 м.
В смотровых устройствах ККС-2...ККС-5
в иижней части торцевых стен должны
быть установлены (вмазаны) серьги,
служащие для крепления блоков, при-
меняемых при прокладке кабелей. В же-
лезобетонных колодцах вместо серег ис-
пользуются подъемные петли арматуры
колодца.
В шахтах АТС устанавливают опор-
ный металлический каркас для крепле-
ния консолей и кабельроста. Консоли
в шахтах, коллекторах, станционных ко-
лодцах допускается устанавливать так,
чтобы расстояние между продольной
осью муфты и осью соседнего кабеля
составляло по вертикали не менее
0,15 м.
Распайка линейных кабелей иа 100-
парные станционные производится в
станционных муфтах. В зависимости от
высоты помещения шахты станционные
муфты располагают горизонтально или
вертикально. От станционных муфт
100-парные кабели по кабельростам по-
ступают к патрубкам, вмонтированным
в перекрытие шахты, и через патрубок
(по два или по три кабеля) в помеще-
ние кросса. Свободные и занятые пат-
рубки со стороны шахты должны быть
герметично заделаны. Шахты оборудуют
отоплением, обеспечивающим температу-
ру воздуха ие ниже + 10°С в холодное
время года; в теплый период темпера-
Рис. 4.31. Арматура смотровых уст-
ройств:
а — кронштейн; б — ерш; е — серьга; г — кон-
сольный болт; д, е — консоли; ж — консоль-
ный крюк
Рис. 4.32. Естественная приточно-вытяж-
ная вентиляция шахты:
1 — вытяжкой воздуховод; 2 — шахта; 3 — при-
точный воздуховод
ту.ра -воздуха в шахте должна состав-
лять + 15..’+33°С. Кроме того, шахты
оборудуют электроосвещением и есте-
ственной приточно-вытяжной вентиля-
цией с 1,5-кратиым обменом воздуха в
1 час (рис. 4.32). Электроосветительная
арматура постоянного и аварийного ос-
вещения должна иметь взрывобезопас-
ное исполнение. Включающие устройства
(рубильники, выключатели) располага-
ются в соседних помещениях. Дверь в
шахту должна быть обита железом (с
обеих сторон) и иметь предел огнестой-
кости не менее 0,6 ч. Шахта должна
иметь асфальтированный пол. Все ме-
таллоконструкции в смотровых устрой-
ствах и в шахте (ерши, кронштейны,
внутренняя крышка люков, каркасы, ка-
бельросты и патрубки) окрашивают би-
тумным лаком или масляной краской.
Контроль состояния
трубопроводов канализации и
защита колодцев и шахт от
проникновения воды и бытового
газа
Состояние каналов трубопроводов про-
веряют протягиванием через них конт-
рольного цилиндра (рис. 4.33). Асбесто-
цементные трубопроводы с диаметром
канала 100 мм проверяют контрольным
цилиндром диаметром 92 мм, а бетон-
ные трубопроводы с диаметром канала
90 мм и полиэтиленовые трубопроводы
с диаметром канала 100 мм — контроль-
ным цилиндром диаметром 82 мм.
Канал считается исправным, если в
нем беспрепятственно проходит конт-
рольный цилиндр.
Колодцы, .устанавливаемые иа участ-
ках с высоким уровнем грунтовых вод,
гидроизолируют путем покрытия наруж-
ной поверхности и швов водонепрони-
цаемыми компаундами или битумными
компаундами в сочетании с оклеечной
изоляцией, в качестве которой исполь-
зуют полиэтиленовую пленку или дру-
гие рулонные материалы (битумные лен-
ты, гидрозол, рубероид).
Каналы в колодцах заделывают проб-
ками. Свободные каналы заделывают
глухими бетонными (ТУ 45.1443—77)
или деревянными пробками. Пробки об-
матывают паклей или ветошью, пропи-
танной олифой или -машинным маслом.
Обмотку делают такой толщины, чтобы
пробки плотно входили в каналы. Проб-
ку вдвигают в канал на 15—20 мм и
ее поверхность покрывают технической
замазкой. Рекомендованы к использова-
нию две рецептуры замазки: мел — 80%
и олифа — 20% или мел — 68%, кани-
фоль — 14% и машинное масло — 18%.
Замазку наносят на сухие поверхности.
Занятые каналы в колодцах заделы-
вают деревянными пробками с выреза-
ми для кабелей, пропитанной олифой
паклей и замазкой. Если проложенный
кабель имеет большой внешний диа-
метр, то заделка канала может быть
выполнена без пробки, только паклей и
замазкой. Пропитанную паклю равно-
мерно набивают между кабелем и ка-
налом иа глубину 10...15 мм. Затем про-
странство между торцом трубопровода
и паклей заполняют замазкой. Ею пок-
рывают также торцы трубопровода. За-
делка каналов показана на рис. 4.34.
Свободные каналы в шахтах АТС за-
делывают герметизирующими устройст-
вами АГУСК, а занятые — АГУЗК
(ТУ 45—81 АХП0.215.000.ТУ), содер-
жащими металлические диски, простран-
ство между которыми заполняют не-
твердеющей ' мастикой «Бутэпрол»
Рис. 4.33. Контрольный цилиндр
Рис. 4.34. Заделка каналов:
а —в колодцах; б —в шахтах и приямках: / — пробка; 2 — трубопровод; 3 — пропитанная пакля
или ветошь; 4 — техническая замазка; 5 — кабель; 6 — арматура АГУСК; 7 — арматура АГУЗК-1:
8 — мастика Бутэпрол
(ТУ 21-29-45—76). Уплотнение мастики
между дисками производят их стягива-
нием (завинчиванием гаек). Для кана-
лов диаметром 100 мм применяют дис-
ки диаметром 97 мм. Диаметр отвер-
стия в диске для прохода кабеля не
должен превышать диаметра кабеля бо-
лее чем на 2 мм.
Присутствие и концентрацию взрыво-
опасных газов в колодцах и шахтах
АТС определяют индикаторами и газо-
анализаторами:
ИВП1.У1.1 — индикатор взрывоопас-
ности переносный на метан, пропан,
бутан;
ПГФ2М-И1А — переносный газоана-
лизатор Файнберга на метан;
ПГФ2М-ИЗГ — то же, на пропан и
бутан;
ШИ-10 — шахтный интерферометр на
метан и углекислый газ.
В качестве систем сигнализации зага-
зованности шахт могут использоваться
комплекты аппаратуры АГАТ или
ГАЗ-1М.
Система АГАТ предусматривает:
непрерывный контроль появления газа
в атмосфере шахты;
сигнализацию нормальной концентра-
ции компонентов в атмосфере;
сигнализацию взрывоопасной концен-
трации газа (предупредительной и ава-
рийной) путем подачи звукового и све-
тового сигналов;
автоматическое включение пуско-сто-
повой аппаратуры системы приточно-вы-
тяжной вентиляции;
сигнализацию аварийного состояния
системы сигнализации (аппаратуры и
линии).
Комплект аппаратуры АГАТ
.(ТУ 401-16-53—79) включает:
одни информационный пульт, выпол-
ненный в виде настольного прибора с.
размерами 580x410x185 мм и массой
40 кг;
датчики метана (4, 6, 8 или 10 шт. в
зависимости от модификации комплек-
та), смонтированные внутри металличе-
ских корпусов;
эксплуатационную документацию.
Информационный пульт аппаратуры-
АГАТ размещают в автозале или же в
кроссе, а датчики метана — в шахте.
Длина линий связи между датчиками- и
информационным пультом до 5 км при
сопротивлении жил кабеля не более-
400 Ом.
Комплект аппаратуры ГАЗ-1М
(ТУ 12-48-149—82) включает стойку,
12 датчиков механа, эксплуатационную
документацию. Длина линии связи меж-
ду датчиком и стойкой до 0,5 км. По-
скольку датчик контролирует присут-
ствие газа в конкретном месте шахты, в
ией должно устанавливаться несколько-
датчиков. Число и размещение датчиков,
метана в шахте зависит от -местных ус-
ловий и, в частности, от циркуляции
потоков воздуха. Обследование помеще-
ния ввода кабелей и определение харак-
тера воздушных потоков проводят пред-
ставители газового хозяйства города.
Результаты проведенного нми обследо-
вания должны содержать указания о
числе и местах установки датчиков. Для
каждого датчика, кроме того, указыва-
ется уровень установки над полом (или
от перекрытия).
Примерная схема размещения датчи-
ков предусматривает их установку:
над каждым вводным блоком трубо-
проводов на высоте 0,3...0,5 м от по--
толка, иа расстоянии ие менее 0,3 м ат
стены;
в каждой секции подвального поме-
щения над дверными проемами на вы-
соте 0,3...0,5 м от перекрытия и на рас-
стоянии 0,3 м от стены;
по внутреннему периметру наружных
стен шахты на высоте 0,5...0,7 м от пе-
рекрытия, с интервалом ие более
7...10 iM, иа расстоянии 0,3 м от стены.
Каждый датчик должен быть разме-
щен иа прочном основании (или на пол-
ке) и защищен от вибрации и сотря-
сения. Кроме шахты, датчики полезно
устанавливать и в других подвальных
помещениях АТС, где возможно появле-
ние взрывоопасных газов (в местах вво-
да теплосети, водопровода, канализа-
ционных выпусков, электрокабелей
и т. д.).
Раздел б.
ОКОНЕЧНЫЕ УСТРОЙСТВА И ОБОРУДОВАНИЕ
5.1. Кроссы городских АТС
Назначение и классификация
Линии ГТС включаются в станцион-
ное оборудование городских АТС через
оборудование кросса. ‘По своему назна-
чению кросс делится иа два типа: або-
нентских линий и иеуплотненных соеди-
нительных линий. Кросс абонентских ли-
ний предназначен для ввода, включения
и коммутации иеуплотненных и уплот-
ненных аппаратурой АВУ и Д-АВУ або-
нентских линий, а кросс иеуплотненных
соединительных линий — для ввода,
включения и коммутации низкочастот-
ных линий межстанционной связи и ли-
ний прямых проводов. Кроме того, кросс
абонентских линий предназначен для
обеспечения электрической защиты обо-
рудования АТС от опасных напряжений
и токов, возникающих иа линии вслед-
ствие грозовых разрядов, влияния
эл. ж. д. и ЛЭП, а также при сообще-
нии линий связи с проводами электро-
осветительной сети 380/220 Вис кон-
тактными проводами трамвая или трол-
лейбуса. В кроссе неуплотнениых соеди-
нительных линий электрическая защита
не предусматривается, что определяет
основные принципиальные и конструк-
тивные различия кроссов.
В кроссе производятся: ввод и вклю-
чение многопарных линейных . кабелей;
включение станционных кабелей, идущих
от оборудования АТС; соединение це-
пей линейных и станционных кабелей с
помощью кроссировочных шнуров; пе-
реключение АК и комплектов РСЛ с
одних линий на другие; транзитные сое-
динения выделенных цепей и неуплот-
ненных соединительных линий; подклю-
чение к любой абонентской и соедини-
тельной линии как без перерыва связи,
так и с разделением линейной и стан-
ционной сторон при проведении электри-
ческих проверок и измерений; отключе-
ние неисправных линий от станционного
оборудования.
Конструкция, состав и типы
оборудования
На отечественных сетях до 1973—-
1974 гг. совместно с АТС декадно-шаго-
вой и координатной систем наиболее
широко применялись четыре типа крос-
сов абонентских и три типа кроссов'
иеуплотненных соединительных линий,
выпускаемых ЛНПО «Красная Заря»,
заводом >«ВЭФ» и поставляемых фирма-
ми ЧССР и ГДР вместе с оборудова-
нием АТС. Основные конструктивные
данные кроссов этих типов приведены
в табл. 5.1—5.4.
Кроссы имеют традиционную конст-
рукцию с двухсторонним размещением
оборудования. Различают линейную и
станционную стороны кросса. Линей-
ная — лицевая, обращенная к главному
проходу помещения кросса, станцион-
ная — монтажная.
Основными конструктивными элемен-
тами кроссов АТС электромеханической
•системы являются: каркас, оконечные
устройства (ОУ) и кросоировочные
шнуры.
Каркас — сборная металлическая кон-
струкция, состоящая из отдельных ячеек
(секций); предназначен для размещения
ОУ, крепления вводных и станционных
кабелей, укладки кроссировочных шну-
ров. Ячейка —• конструктивный элемент
Основные конструктивные данные кроссов ЛНПО «Красная Заря»
Тип кросса Высота, мм Ширина од- ной ячейки по фасаду, мм Глубина, мм Кросс абонентских линий Кросс соединительных линий
Емкость од- ной ячейки с линейной стороны Число рамок со штифтами на одну ячей- ку со станци- онной стороны Емкость одной ячейки с лицевой стороны Число рамок со штифтами на одну ячей- ку со станци- онной стороны
Одинарной высоты 2320 300 850 3(100X2) 3X5 З(ЮСХЗ) 3X5
Полуторной высоты 2920 НО 850 3(150X2) 3X8 3(150x3) 3X8
Двойной высоты 3460 100 850 3(200X2) 3X10 3(200X3) зхю
Таблица 5.2
Основные конструктивные данные кроссов абонентских линий завода ВЭФ
Тип кросса Высота, мм Ширина, мм <я ж к Ю h Емкость одной ячейки с линей- ной стороны Число рамок со штифтами на одну ячейку со станцион- ной стороны
Трехрядный 2600 360 630 3(150X2) 2X7
Четырехрядный 2600 540 630 4(150X2) 3X7
Пятирядный 2600 720 630 5(150x2) 4X7
Примечание. При установке кроссов в ряд расстояние между крайними стрейфами
(180 мм) используется для установки семи станционных рамок.
Таблица 5.3
Основные конструктивные данные кроссов соединительных линий поставок ЧССР
Тип кросса Высота, мм Ширина од- ной ячейки по фасаду, мм <я Е S .Число рамок с разде- лительными гнездами емкостью 20x2, 20x3 на одну ячейку с ли- нейной стороны Число рамок со штифтами на одну ячейку со станцион- ной стороны
Одинарной высоты 2520 900 905 5X11 5X10
Полуторной высоты 2920 900 905 5X14 5X10
Двойной высоты 3460 900 905 5X15 5x15
каркаса —• состоит из нескольких стрей-
фов (три, четыре или пять в зависимос-
ти от типа кросса). Стрейф — верти-
кальный ряд ОУ, устанавливаемых на
линейной стороне кросса.
Оконечные устройства — конструк-
тивные элементы оборудования кроссов,
в зависимости от назначения подразде-
ляются на линейные и станционные. Ли-
нейные ОУ — рамки с .разделительными
гнездами (пружинами) и защитные по-
лосы —• предназначаются для включе-
ния пар (четверок) жил вводных кабе-
лей и пар (троек) жил кроссировочиых
шнуров и устанавливаются на линейной
стороне каркаса кросса стрейфами.
Таблица 5.4
Основные конструктивные данные кроссов абонентских линий поставок ЧССР
и ГДР и кроссов соединительных линий поставок ГДР
Тип кросса Высота, мм Ширина одной ячейки по фа- саду, мм Глубина, мм Кросс абонентских линий Кросс соединительных линий
Число плат защиты емко- стью 25x2 на одну ячейку с линейной стороны Число ра- мок со штифтами на одну ячейку со станцион- ной сто- роны Число рамок с разветви- тельными гнездами на одну ячейку с линейной стороны Число ра- мок со штифтами на одну ячейку со станцион- ной сто- роны
Полутор- ной вы- соты Двойной высоты 2720/2520 * 3400/3200 900 1150 5X6 5X8 5X8 5X10 5X6 5X8 5X8 5X10
Примечание. Высота кросса с возвышением (в числителе) и без возвышения (в знамена-
теле).
Таблица 5.5
Основные конструктивные данные защитных полос
Предприятие- изготовитель или постав- щик Емкость, номер тех- нических условий Габаритные раз- меры, мм Устано- вочные размеры, мм Тип разряд- ника Тип термо- катушки
лнпо «Красная Заря» 100x2 (РС0.116.000ТУ) 1620X110X153 1500 УР-800, УР-500 со слюдяной прокладкой ТК-П-0,3 или ТК-Ш-0,3
(РС2.116.685ТУ) 355X92X132 340 ТК-1-0,25
Завод ВЭФ 25x2 (РР0.481.006ТУ) РР4.811.013СП 332x95x134 342
РР4.811.023СП Без терми- ческих ка- тушек
РР4.811.035СП 332x70X134 Без уголь- ных разряд- ников ТК-1-0,25
ЧССР 25X2 355X92X132 340 УР-500 с перфориро- ванной изо- ляционной прокладкой
ГДР 355X102X132
Примечание. Защитные полосы емкостью 100X2 с 1973 г. сняты с производства.
Станционные ОУ — рамки со штифтами
(гребенки) — предназначаются для
включения пар (троек) жил станцион-
ных кабелей и пар (троек) жил кросси-
ровочных шнуров и устанавливаются на
станционной стороне кроссов горизон-
тальными рядами.
Линейные и станционные ОУ, исполь-
зуемые в существующих кроссах АТС
электромеханической системы, преднат-
Таблица 5.6
Основные технические данные рамок с разделительными гнездами
Предприятие-изготовитель или поставщик Емкость, номер технических условий Габаритные размеры, мм Установоч- ные раз- меры, мм
ЛНПО «Красная Заря» 10X3 (15X2) (РС3.663.019ТУ) 239X93X35 239
40X2, 40X3 (РС0.070.026ТУ) 352x87x113 340
ГДР 40x2, 40X3 355X85X112 340
ЧССР 20X2, 20X3 179 x80,5 x 82 180
начсны для включения медной жилы ка-
белей и шнуров посредством пайки.
Кроссировочные шнуры — двух, или
трехпроводные элементы на участке
между линейными и станционными ОУ
кросса из гибких кроссовых проводов
типа ПКСВ —' служат для переключе-
ния пары магистрального кабеля иа АК
или ШК и пары (тройки) кабеля соеди-
нительных линий иа комплект РСЛ.
По высоте каркасов различают крос-
сы двойной, полуторной и одииариой
высоты (последние сняты с производ-
ства), которые в зависимости от емкос-
ти устанавливаемых линейных ОУ поз-
воляют включать 150...300 пар кабелей
абонентских линий или 200...300 пар ка-
белей межстанционной связи ГТС.
На кроссах абонентских линий соглас-
но требованиям ГОСТ 5238—81 исполь-
зуются два вида линейных ОУ: при не-
обходимости в электрической защите —
защитные полосы емкостью 100x2, со-
держащие угольные разрядники типа
УР-800 и термические катушки типов
ТК-П-0,3 или ТК-Ш-0,3, или защитные
полосы емкостью 25x2, . содержащие
угольные разрядники УР-500 и терми-
ческие катушки типа ТК-1-0,25 (табл.
5 5); при отсутствии необходимости в
электрической защите — рамки с разде-
лительными гнездами емкостью 40x2
(табл. 5.6).
На кроссах иеуплотненных соедини-
тельных линий согласно ГОСТ 5238—81
также используются рамки с раздели-
тельными гнездами (емкостью 10x3
(15x2), 40X2 и 40X3).
В кроссах абонентских и неуплотнеи-.
ных соединительных линий в качестве
станционных ОУ в зависимости от про-
водности линий используются рамки со
штифтами (табл 5.7).
В 1973—1974 гг. осуществлена унифи-
кация конструкции кроссов иа базе
кросса ГДР. За основу принят единый
каркас для кроссов абонентских и со-
единительных линий с единым устано-
вочным размером для линейных ОУ —
340 мм. Такими каркасами являются
каркасы кросса абонентских линий за-
вода ВЭФ, фирм ЧССР и ГДР и ново-
го кросса ЛНПО «Красная Заря»
(РСО.210.674 ТУ). В качестве унифи
цироваииых линейных ОУ приняты за-
щитные полосы емкостью 25x2 и рам-
ки с разделительными гнездами ем-
костью 40X2 и 40X3. На станциоииой
стороне унифицированного кросса ис-
пользуются рамки со штифтами.
Таблица 57
Основные технические данные рамок
со штифтами
Предприятие-из- готовитель или поставщик j .Емкость Габаритные размеры, мм
ЛНПО «Крас- ная Заря» 20x2 180x52x30
20x3 180X58X40
20x4 180x52x50
Завод ВЭФ, ГДР, ЧССР 22X2 180X64X30
22X3 180x64x40
Примечание. Установочный размер рамок
170 мм.
Основные технические данные унифицированных кроссов для ГАТС
электромеханической системы
Технические данные кросса ЛНПО «Красная Заря» (РС0.210.674), ГДР Завод ВЭФ ЧССР
Унифицированный кросс абонентских и соединитель- ных линий при высоте Кросс абонентских линий Кросс абонентских линий при высоте
полуторной двойной полутор- ной двойной
Высота каркаса, мм 2720 3400 2594 2520/2720 3200/3400'
Ширина каркаса, мм 760 510 690 870 750/1150
Глубина каркаса, мм 1150 630 1150
Число стрейфов в одной ячейке 3 3 4 5 5
Емкость одной ячей- ки для: АЛ 450X2/720X2 600X2/960X2 450X2 600x2 750X2 750X2 1000X2
СЛ 720X2(3) 960x2(3)
Расстояние между стрейфами. мм 180 180 180
Установочный раз- мер ОУ, мм 340 342 340
Число защитных по- лос емкостью 25x2 в стрейфе 6 8 6 6 8
Число рамок с раз- делительными гнез- дами емкостью 40x2 (40x3) в стрейфе 6 8 Не применяются Не применяются
Число рамок со шти- фтами (гребенок) на станционной стороне одной ячейки кросса 5X8 5X10 2X7 4X7 9x7 5X8 10X8
Емкость рамки со штифтами 20X2, 20X3,. 20X4 22x2, 22X3 -•
Основные технические данные кроссов
ГАТС после их унификации приведены
в табл. 5.8. При эксплуатационном об-
служивании принципиальное деление
унифицированных кроссов иа кроссы
абонентских и иеуплотненных соедини-
тельных линий сохраняется.
Электрические нормы на ОУ
кросса
В помещениях, предназначенных для
установки оборудования кроссов ГАТС
электромеханической системы, условия
эксплуатации должны соответствовать
данным табл. 5.9.
Техническими условиями нормируются
электрические характеристики отдельных
конструктивных элементов кроссов: со-
противление изоляции, электрическая
прочность изоляции, переходное затуха-
ние, рабочее напряжение. Ниже приве-
дены нормы электрических характерис-
тик для защитных полос, рамок с раз-
делительными гнездами и рамок со
штифтами.
Условия эксплуатации оборудования кроссов ГАТС
Тип ОУ кросса Температура окруж ающего воздуха, °C Относительная влажность возду- ха, %, не более Атмосферное давление, кПа
Защитные полосы емкостью 100x2 (РС2.116.000ТУ) 4-15...+35 45...75 Не нормируется
Защитные полосы емкостью 25X2 (РС2.116.685ТУ) +25± 10 60±20 100+4
Защитные полосы емкостью 25x2 (РР0.481.006ТУ) +15...+40 80 57...107
Рамки с разделительными гнезда- ми емкостью 40X2,40X3 (РС0.070.026ТУ) +1...+40 40...80 84...107
Рамки с разделительными гнезда- ми для трехпроводных линий ем- костью 10X3 (15x2) (РС3.663.019ТУ) +Ю. • *+40 60±20 100+4
Рамки со штифтами (РС0.366.000ТУ) +1...+40 40...80 84...107
Электрические нормы для защитных
полос емкостью 100X2 (РС2.116.000ТУ):
Сопротивление изоляции ме-
жду отдельными пружина-
ми при вынутых термичес-
ких катушках, а также ме-
жду каждой контактной
пружиной и основанием при
вставленных термических
катушках и угольных плас-
тинах со слюдяными прок-
ладками, МОм, ие менее . 1000
Изоляция между любой пру-
жиной и металлическим ос-
нованием должна выдер-
живать, ие пробиваясь, в
течение 1 мин напряжение
переменного тока частотой
50 Гц, Вэфф .... Ю00
Напряжение срабатывания
угольных разрядников,
®ампл . .... 400... 800
Электрические нормы для плат защи-
ты емкостью 25x2 (РС2.116.685 ТУ):
Сопротивление изоляции
между токоведущими частя-
ми и основанием, МОм ие
менее:
в нормальных климати-
ческих условиях . . 1000
при повышенной влаж-
ности (без угольных
разрядников)
при повышенной влаж-
ности (с угольными раз-
- рядниками) . . .
Испытательное напряжение
частотой 50 Гц в течение
1 мин (при замене уголь-
ных разрядников изоляци-
онными вставками), Вяфф:
в нормальных климати-
ческих условиях
при повышенной влаж-
ности ...............
Разряд в угольном разряд-
нике должен происходить
при напряжении, Вампл
100
10
1000
400
300 ...800
Электрические нормы для
полос емкостью 25x2 (РР0.481
защитных
.006 ТУ):
Сопротивление изоляции ме-
жду любыми токоведущи-
ми частями, а также между
ними и корпусом или дву-
мя электрически изолирован-
ными проводниками, МОм,
не менее:
при нормальных клима-
тических условиях . . 1000
при относительной вла-
жности воздуха не бо-
лее 80% и температу-
ре 40±3° С
после изъятия из камеры
влаги с выдержкой в нор-
мальных климатических ус-
ловиях в течение 2,0 ±
±0,1 ч ..... -
Испытательное напряжение
частотой 50 Гц в течение
1 мии между любыми то-
коведущими частями и кор-
пусом или между двумя
электрически изолированны-
ми проводниками при за-
мене угольных колодок изо-
ляционными вставками,
Вафф
Напряжение срабатывания
угольного разрядника,
Вампл -••••
500
1000
1000
300... 800
Электрические нормы иа рамки с раз-
делительными гнездами для трехпровод-
ных линий 10x3 (РС3.653.019 ТУ):
Сопротивление изоляции меж-
ду любыми токоведущими ча-
стями, а также между токове-
дущими частями и корпусом
при нормальных климатиче-
ских условиях, МОм, не ме-
нее ........................1000
Испытательное напряжение часто-
той 50 Гц в течение 1 мин в нор-
мальных климатических условиях
между контактами пружин и ос-
нованием, а также между любы-
ми токоведущими частями, ВЭфф,
не менее.........................500
Максимальное рабочее напряже-
ние при источнике постоянного
тока, В..........................-75
Электрические нормы на рамки с раз-
делительными гнездами емкостью 40X2,
40X3 (РС0.070.026 ТУ):
Сопротивление изоляции меж-
ду любыми токоведущими ча-
стями, а также между бли-
жайшими к корпусу рядами
гнезд рамки и корпусом, МОм,
ие менее:
при нормальных климати-
ческих условиях . . . 1000
при относительной влаж-
ности 95% и температуре
30° С......................20
при температуре 40° С . 200
1 GO
Испытательное напряжение ча-
стотой 50 Гц в течение 1 мин
(рамок, шнуров и штепселей)
между любыми токоведущими
частями, а также между бли-
жайшими к корпусу рядами
гнезд рамки и корпусом, Вэфф:
в нормальных климатиче-
ских условиях . . 500
при относительной влажно-
сти 95% и температуре
30° С.....................300
Переходное затухание на ча-
стоте 1000 Гц между любыми
двумя рядом лежащими пара-
ми гнезд рамки как по гори-
зонтали, так и по вертикали,
дБ, не менее..................104
Сопротивление цепи контакта
каждой пары пружин гнезд
рамки, а также между пружи-
ной гнезда и штепселем, Ом, ие
более.......................0,1
Максимальное рабочее напря-
жение, В ....................200
Электрические нормы иа рамки со
штифтами (РС0.366.000 ТУ):
Сопротивление изоляции меж-
ду штифтами и основанием
рамки, а также между штиф-
тами по отношению друг к
другу, МОм, не менее:
при нормальных климати-
ческих условиях . . . 1000
при относительной влаж-
ности 85% и температу-
ре 30° С ...............100
при температуре 40° С . 200
Испытательное напряжение ча-
стотой 50 Гц в течение 1 мин,
Вэфф:
при нормальных климати-
ческих условиях . . . 1000
при относительной влаж-
ности 85% и температуре
зо° с . : . . . . юо
Максимальное рабочее напря-
жение на подключаемых к рам-
кам цепях связи:
источника постоянного то-
ка, Вэфф................75
источника переменного то-
ка, суммированного с по-
стоянным напряжением ба-
тареи, Вампл . . . . НО
Указанные выше электрические нормы
контролируются в условиях производст-
ва.
Схемы и элементы
электрической защиты
В кроссах АТС электромеханической
системы элементы электрической защиты
и схемы их включения регламентирова-
ны ГОСТ 5238—81 (табл. 5.10). Элек-
трическая защита предусматривается
только в кроссах абонентских линий. Ти-
пы элементов защиты и схемы их вклю-
чения определяются конструкцией або-
нентских линий (кабель подземный или
подвесной, в металлической или пласт-
массовой оболочке; воздушная линия с
каблированным или некаблированным
вводом в АТС) и условиями прохожде-
ния подземных кабельных линий на
местности (среди строений и сооруже-
ний, экранирующих от разрядов молний,
в открытой местности и др.).
Для электрической защиты оборудова-
ния абонентских линий в кроссах су-
ществующих конструкций (табл. 5.1 ...
... 5.4, 5.8) используются два вида эле-
ментов защиты: угольные разрядники
типа УР-500 (табл. 5.11) из пластин ко-
рытообразного (ПУКР) или прямоуголь-
ного (ПУПР) сечения (ГОСТ 6523—75)
и предохранители типа термических ка-
тушек (ГОСТ 8266—76).
Для соблюдения электрических норм
угольные разрядники типа УР-500 тре-
буют чистки угольной пыли с пластин
после каждой грозы с последующим
контролем статического напряжения
пробоя прибором для испытания разряд-
ников типа ИР-2, ИР-3, ИР-ЗМ.
Разрядник Р-84 предназначен для ис-
пользования взамен угольного разрядни-
ка УР-500 в целях повышения эксплу-
атационной надежности электрической
защиты как в уже действующем обору-
довании кроссов абонентских линий, так
и для комплектации вновь изготовляе-
мых защитных полос емкостью 25X2
(РР0.481.000 ТУ и РС2.116.685 ТУ).
Основные технические данные терми-
ческих катушек (ГОСТ 8266—76):
Размеры (длина X диаметр), мм
Масса, г...........................
Допустимый ток при восстановле-
нии, А.........................
Плавящий ток, А (время срабаты-
вания, с), в зависимости от темпе-
ратуры окружающего воздуха, °C:
15... 20.......................
свыше 20 ... 25 ...............
свыше 25... 30
свыше 30 ... 35 ...............
свыше 35... 40 ...............
ТК-1-0,25 ТК-П-0,3 ТК-Ш-0,3
28X9 17X7,8
3,5 3,0
0,3 0,35
0,14
(20—55)
0,13
(17—47)
0,125 0,15, составляющий 0,5 но-
(14—40) минального тока
0,115
(13—34)
0,110
(10—29)
Термические катушки — предохраните-
ли многократного действия. После пере-
горания в условиях эксплуатации их вос-
станавливают на специальном приборе
(РС2.759.000ТУ), изготовляемом ЛНПО
«Красная Заря», с последующим контро-
лем сопротивления постоянному току
обмоток катушек.
Конструктивно разрядники типа
УР-500 и термические катушки входят в
состав защитных полос и включаются
по схемам рис. 1... 5 табл. 5.10.
Кабели и провода, включаемые
в кроссы
Для монтажа низкочастотного станци-
онного оборудования применяются теле-
фонные станционные кабели типа ТСВ
(ГОСТ 14354—79) с медными жилами с
изоляцией и оболочкой из поливинилхло-
ридного пластиката (рис. 5.1), включае-
мые в линейные и станционные ОУ. Ли-
нейные ОУ заряжаются кабелями типа
ТСВ емкостью 100 пар, прокладываемы-
ми иа участке от станционных муфт-
перчаток в шахте (перчаточной) до ли-
нейной стороны кроссов, а также до-
Таблица Ь.10
Схема электрической защиты оборудования АТС электромеханической системы
Конструкция и условия прохождения на местности
абонентских линий
Схема
АЛ из кабелей с металлической и пластмассовой оболочками
(подземных, подвесных и проложенных по стенам зданий),
расположенных среди городских строений и сооружений (во-
допровод, канализация и др.), экранирующих от разрядов
молнии
АК защите не подлежит
АЛ из кабелей с пластмассовой оболочкой, проложенных в от-
крытой местности (подвесной кабель или подземный при от-
сутствии каких-либо сооружений ближе 100 м от него, экра-
нирующих кабель от разрядов молнии). Защита предусматри-
вается только для цепей кабельной линии, проходящих на
участках, не экранированных от разрядов молнии
Смешанные АЛ, состоящие из подземных кабелей с метал-
лической или пластмассовой оболочкой и воздушных линий,
имеющих пересечения с проводами электрической сети нап-
ряжением 380/220 В или с контактными сетями трамвая и
троллейбуса
Конструкция и условия прохождения на местности
абонентских линий
То же, при вводе в станцию воздушных линий подвесным
кабелем
АЛ при переходе кабеля на воздушную линию
АЛ при установке в месте перехода с воздушной линии на ка-
бельную кабельного ящика новой конструкции с трехэлектрод-
иыми разрядниками типа Р-27
Окончание табл. 5.10
Схема
ТК-0,25 1 или 72-0,3 Т г СК-1,11 1 СК-1,0 . г-п i . г—п- ..
1 < п~[|—j - 1 У р-500. '1|—32 - ос_ 4?УР-500\ И Р-0,2 ктГ" 1 ife'ffi р'А
J УР-500 L? - т
| ТК~О,25 1 или ТК-ЦЗ ь СК-1,0 \ 1 СК-1,0 1 1 1 1 Lt-I/. АЗУ-У
СК-1,0 I |
! 'bypsoo ! \кр-о,3 ' I t^1' j ’IP 500 1 * ИР-0,3 , 'ИР-7,0 | ||, К абоненту 1 У р-7,0 1
p । 50м (100-200М L£j
L’ _ J' 1 ..L
г | ТК-0,25(ТК‘б,3) СК-1,0 i )
1 К мпиратуре 1 1 _1 _±г . L_ 4 Р-27 (• mi 4 । -о,2^ I !
! П-0,25ШЧ13)- LC - СК-1,0 J 1 „ 1* - J
Основные технические
Тип разрядника Место включения разрядника Конструктивное оформление Габаритные размеры, мм
Двухэлектрод- ный негерме- тичный искро- вой угольный УР-500 Защитные полосы ем- костью 100x2 в крос- сах абонентских ли- ний Две прямоугольные или коры- тообразные пластины с изоля- ционной прокладкой между ни- ми. Материал прокладки — слюда или перфорированная пластифицированная бумага толщиной 0,7 или 1,0 мм Из пластин типа ПУПР: 30X8X13,6; типа ПУКР 11: 30X11X12, типа ПУКР 9: 30X9X10
Двухэлектрод- -ай защитный ,-еу пр являемый Р-81 (ОДО.339. 559ТУ) То же и другие сред- ства проводной связи * Металлокерамический. Выводы электродов оформлены в виде плат трех модификаций, по форме и размерам аналогич- ных УР-500 из пластин типа ПУПР и ПУКР 30X13X8 30X10X11 30X8X11
Двухэлектрод- ный защитный неуправляемый Р-84 (ОДО.339. 514ТУ) Оборудование квази- электронных и элек- тронных систем ком- мутации и другие средства проводной связи Металлокерамический, симмет- ричный, содержащий корпус, электроды и их выводы. Ци- линдрический корпус из ва- куумно-плотной керамики с ме- таллизированными торцами 9,8X07
пускается использование кабелей 100X2
(50X4) типа ТП (см, § 4.1) с соблю-
дением правил техники безопасности.
В станционные ОУ включаются кабе-
ли типа ТСВ (табл. 5.12), как правило,
емкостью 20X2, 20X3, прокладываемые
на участке от станционной стороны
кроссов до оборудования АТС.
Электрические параметры этих кабе-
лей при температуре +20° С:
Электрическое сопротивление
токопроводящей жилы постоян-
ному току, Ом/км, ие более,
диаметром:
0,4......................148,0
0,5......................95,0
Электрическое сопротивление
изоляции постоянному току,
МОм-км, не менее . . 200,0
Испытательное переменное на-
пряжение (в течение 3 мии)
иа частоте 0,05 кГц между жи-
лами и экраном, В 500,0
Коэффициенты пересчета норм
иа длину I, м:
электрического сопротивле-
ния токопроводящей жи-
лы постоянному току . .
электрического сопротив-
ления изоляции постояи-
1000
ному току .... --------------~
Кабели предназначены для эксплуата-
ции при температуре окружающей сре-
ды —10... +50° С, прокладка и монтаж
должны производиться при температуре
Таблица b.U
данные разрядников
Масса, кг, * не более Напряже- ние про- боя стати- стическое, В Напряжение про- боя динамиче- ское (импульс- ное), В Амплитуда тока анода при сину- соидаль- ном на- пряжении, А, ие бо- лее Ток анода в импуль- се, кА, не более Напряже- нке пога- сания (при токе 100 мА), В. не менее Сопротив- ление изо- ляции ме- жду выво- дами, МОм, не менее Межэлек- тродная емкость, пФ, не более
10 500+100 850—1100 3 при / = 2 с 1,4 (при форме им- пульса 20/40 мкс) 40...120 1000 i
4 250+30 1500 при скорости на- растания напряжения на электро- дах не более 4 кВ/мкс 10 при t = 1 с 5 (при форме им- пульса 50/250 мкс) 80 10 000 10 (вмес- те с вы- водами)
3 230...300 900 при ско- рости нара- стания нап- ряжения на электродах не более 1 кВ/мкс 5 при t — 1 с (режим 1); 10 при t = 1 с (режим 3); 5 при 1= 60 с (режим 5); 10 (при форме им- пульса 8/20 мкс) 10 000 3
окружающего воздуха не ниже —10° С.
Допустимый радиус изгиба должен
быть не менее 10 диаметров кабели по
оболочке. Средний срок службы кабелей
15 лет.
Для осуществления нестационарных
включений в кроссах АТС используется
кроссовый станционный провод марки
ПКСВ (ТУ 16—505.178—76) с токопро-
водящей жилой из медной проволоки
диаметром 0,5 мм с изоляцией из поли-
винилхлоридного пластиката. Провод
предназначен для эксплуатации при тем-
пературе окружающей среды + 10...
...+45° С и относительной влажности до
80%. Допускается эксплуатация прово-
дов при температуре до —10° С.
Основные конструктивные данные про-
вода ПКСВ приведены в табл. 5.13.
Электрические параметры этого провб*
да при температуре +20° С:
Электрическое сопротивление
токопроводящих жил постоян-
ному току, Ом/км, не бо-
лее ........................94
Испытательное переменное на-
пряжение (в течение 1 мин
между жилами) иа частоте
0,05 кГц, В.................800
Электрическое сопротивление
изоляции постоянному току
1 км жилы после 24 ч пребы-
вания в атмосфере с относи-
тельной влажностью 85±5%,
МОм, ие менее .... 60 '
Максимальное рабочее напря-
жение источника постоянного
тока, В.....................120
Таблица 5.12
Конструктивные параметры кабеля марки ТСВ
Число иар или троек Номиналь- ный диа- метр жил, мм Номинальная толщина изо- ляции жил, мм, диаметром Номиналь- ная толщи- на оболоч- ки, мм Максимальный наружный диа- метр кабеля с жилами диамет- ром, мм Расчетная масса, кг, I км кабеля с жилами диа- метром, мм
0,4 0.5
0,4 0,5 0,4 0.5
5X2 0,4; 0,5 0,25+0,05 * * о,зо±о,ю 1,2 9.0 10,0 53,0 71,4
10X2 11,0 12,0 82,0 112,0
20X2 13,4 13,7 136,0 210,0
30X2 |15,5 16,0 188,0 287,0
11X2 1,5 1.8 17,5 17,9 239,0 365,0
3X2 23,0 26,3 542,0 820,0
5X3 1,2 9,5 10,6 68,0 93,0
10X3 12.5 13,0 118,0 151,0
20X3 1,5 15,5 15,7 187,0 287,0
Рис. 5.1. Конструкция станционного те-
лефонного кабеля (ТСВ):
Г* — токопроводящая жила; 2 — поливинилхло-
ридная изоляция; 3 — группа (пара или трой-
ка); 4 — сердечник повивной скрутки; 5 — сер-
дечник пучковой скрутки; 6 — поливинилхло-
ридная поясная изоляция; 7 — экран из алю-
миниевой ленты; 8 — поливинилхлоридная обо-
лочка
Коэффициенты пересчета норм
на длину I, м:
электрического Сопротивле-
ния токопроводящей жи-
I
лы постоянному току . ------
электрического сопротивле-
ния изоляции постоянно-
1000
му току ..... ——~
Т аблица 5.13
Конструктивные параметры провода
марки ПКСВ
Число жил Цвет изоляции Макси- мальный наружный диаметр, мм Рас- четная масса, кг/км
2 Белый, синий 3,0 6,7
3 Белый, синий, красный 3,2 10,0
4 Белый, синий, красный, зе- леный 3.6 13,36
Принципы построения и
конструктивные особенности
перспективного кроссового
оборудования
Совершенствование кроссов ГАТС осу-
ществляется по пути разработки оте-
чественной промышленностью унифици-
рованных вводно-коммутационных уст-
ройств (ВКУ-У), предназначенных для
оснащения городских, сельских, учреж-
денческо-производственных АТС народ-
нохозяйственного назначения координат-
ной, квазиэлектронной и электронной
систем коммутации.
В основе построения ВКУ-У предпо-
лагается модульная структура на базе
однотипных конструктивных элементов,
обеспечивающая при различных сочета-
ниях составных частей возможность
комплектации ВКУ-У для АТС различ-
ной емкости. Модульный принцип по
строения и функционального назначения
оборудования ВКУ-У определил следую-
щий его основной состав:
модули несущих металлоконструкций
с арматурой для укладки и крепления
подводимых линейных и станционных
кабелей и кроссировочных шнуров;
блоки модулей линейного и станци-
онного ввода;
модули: электрической защиты различ
него назначения, переговорного устрой-
ства служебной связи и др.
Основные технические данные двух по
высоте типов модулей металлоконструк-
ции ВКУ-У емкостью 10 000 двухпровод-
ных линий приведены в табл. 5.14.
На ВКУ-У предусмотрено включение
жил кабелей и кроссировочных шнуров
методом вдавливания в шлицевые за-
жимы без снятия изоляции с помощью
специального инструмента. Электриче-
ская защита оборудования АТС от
опасных напряжений на ВКУ-У обеспе-
чивается разрядниками в металлокера-
мическом исполнении (см. табл. 5.11)
и плавкими вставками (замыкателями).
Оборудование кроссов АТС импорт-
ных поставок, в частности АТСКУ
(ЧССР, ГДР), ARE-11 (СФРЮ) и др.,
входит в состав соответствующего стан-
ционного оборудования.
Испытательно-измерительные
столы
В состав оборудования помещений
кроссов АТС электромеханической сис-
темы и централизованных служб бюро
ремонта (БР) входят испытательно-из-
мерительные столы (ИИС), предназна-
ченные для производства эксплуатацион-
ных измерений и испытаний абонент-
ских линий, телефонных аппаратов, або-
нентских комплектов АТС, соединитель-
ных линий и линий «прямых проводов»,
переданных иа правах аренды органи-
зациям и учреждениям, не входящим
в систему ГТС. Кроме того, ИИС обес-
печивают возможность приема заявле-
ний от абонентов о неисправности дей-
ствия телефонной связи и ведение слу-
жебных переговоров с персоналом теле-
фонной сети и с любыми абонентами
АТС.
В эксплуатации на действующих АТС
имеется несколько типов ИИС, в том
числе:
трехпанельный (универсальный) с га-
баритными размерами 1261Х926Х
Таблица 5.14
Основные технические данные модулей ВКУ-У емкостью 10 000x2 линий
Размещение оборудования Высота, мм Шири- на, мм Установоч- ная пло- щадь, м2 Нагрузка на пере- крытия, Н/м2 Емкость линейных ОУ Емкость •ных ОУ координат- ной станиной- для АТС квазиэлек- тронной и электронной
Двухсто- роннее 2720 960 8,2 6000 100X2 10X2 20X2 25X2 50X2 100X2 64X2
Односто- роннее 2220 820 4,8 3000
Двухсто- роннее 960 3,6 4500
Х800 мм и двухпанельный (упрощен-
ный) с габаритными размерами 1261X
X 634x820 мм производства ЛНПО
«Красная Заря» выпуска до 1980 г.
(РС0.210.560 ТУ);
двухпанельный с габаритными разме-
рами 1261x634X820 мм производства
ЛНПО «Красная Заря» выпуска после
1980 г. (РС0.276.003 ТУ). Некоторое
число этих ИИС выпущено с приборами
ДИНС-1, предназначенными для прове-
рок параметров номеронабирателей, а
с 1984 г. часть двухпанельных ИИС
комплектуется индикаторами годности
номеронабирателей (ИГН). Такие ИИС
на ГТС используются вместо выпускае-
мых ранее универсальных трехпанель-
ных ИИС. Индикаторы годности номе-
ронабирателей поставляются отдельно от
ИИС. В техническом описании ИГН да-
ны рекомендации по установке его в
ИИС всех модификаций;
трехпанельный (2482.006—10001) и
двухпанельный (2482.006—10002) с габа-
ритными размерами 1250X1000X802 мм
производства ГДР;
универсальный (5FP 160 25) с габа-
ритными размерами 1200X750X990 про-
изводства ЧССР.
Трехпанельный ИИС (рис. 5.2) дает
возможность выполнять исчерпывающие
испытания и измерения абонентских и
соединительных линий, а также телефон-
ных аппаратов абонентов.
Двухпанельный упрощенный ИИС
(рис. 5.3) предназначен для простых те-
кущих эксплуатационных испытаний и
измерений.
На АТС, как правило, предусматрива-
ется один универсальный трехпанельный
и один или несколько упрощенных двух-
панельных ИИС, число которых опреде-
ляется исходя из потребности эксплуа-
тации. В соответствии с рекомендация-
Рис. 5.2. Трехпанельный ИИС отечественного производства:
/ — корпус; 2 —плата комбинированная РС2.118 254СП; 3 — микротелефон; 4 — плата с оммет-
ром РС3.844.106СП; 5 — плата комбинированная РС3.656.047СП; 6 — прибор ДИНС-1; 7 — плата
РС6.122.142; 8— плата с предохранителями и ламелями: 9 — плата с ключами; 10— плата ком-
бинированная РС2.118.088СП
Рис. 5 3. Двухпанельный ИИС отечественного производства:
Ь —корпус; 2— плаика комбинированная; 3 — микротелефон; 4— плата с омметром; 5— карто-
тека (в ИКС по РСО.210.560 ТУ) или ИГН (в ИИС по РС0.276.003 ТУ выпуска после 1984 г);
6 — плата с переключателями; 7 — плата комбинированная РС2.118.096СП; 8—плата комбини-
рованная РС2.118.101СП
ми ВНТП 112—79 «Ведомственные нор-
1мы технологического проектирования.
Проводные средства связи, ч. И. Стан-
ции городских и сельских телефонных
сетей. МС СССР» ИИС отечественного
производства выпуска до 1980 г.
(РС0.210.560 ТУ) поставляются совмест-
но с оборудованием АТС в количестве
согласно данным табл. 5.15.
Кроме того, иа любой суммарный
объем оборудования УИС — УВС и на
10 000N УПАТС в дополнение к данным
табл. 5.15 предусматривается один упро-
щенный ИИС.
Указанные типы ИИС построены на
основе общей структурной схемы (рис.
5.4) и имеют только конструктивные и
некоторые схемные различия.
Оборудование ИИС по функциональ-
ному назначению условно можно раз-
делить на пять основных частей:
подключающее устройство для под-
ключения схемы ИИС к проверяемой
абонентской или соединительной линии;
испытательную часть для определения
Таблица 5.15
Число поставляемых с АТС ИИС
отечественного производства
Емкость АТС, номеров Испытательно-измеритель- ный стол
трехпанель- ный двухпаиель- ный
2000 1 —
4000 1 I
7000 1 2
10000 1 3
20000 2 3
Испытательный
Линии
БР
АЛ
СЛ
Рис. 5.4. Структурная схема ИИС
исправности абонентской линии, теле-
фонного аппарата и абонентского комп-
лекта АТС;
измерительную часть для эксплуата-
ционных измерений электрических пара-
метров линий (абонентских н соедини-
тельных) и абонентских комплектов на
постоянном токе;
служебную часть для приема заявок
о неисправном действии телефонной свя-
зи и ведения переговоров с персоналом
АТС, электромонтерами на линии и дру-
гими абонентами;
переговорное устройство для набора
номера, приема и передачи разговора,
используемого совместно с испытатель-
ной и служебной частями ИИС.
Ниже указаны технические возможно-
сти составных частей применительно к
отечественным двухпанельным ИИС вы-
пуска после 1980 г. (РС0.276.003ТУ).
Подключающее устройство позволяет
осуществлять подключение ИИС к про-
веряемой линии либо с помощью прибо-
ров автоматической установки данных
(АУД) путем набора номера проверяе-
мого телефонного аппарата, либо в крос-
се с помощью испытательных шнуров.
Подключение с помощью приборов АУД
возможно только к абонентским линиям,
а с помощью испытательных шнуров —
как к абонентским, так и к соедини-
тельным линиям и линиям «прямых про-
водов».
При подключении ИИС к проверяе-
мой линии с помощью испытательного
шнура обеспечивается полное разделе-
ние линейной и станционной стороны, а
при подключении ИИС к проверяемой
линии с помощью приборов АУД такое
разделение осуществляется только при
испытаниях в сторону линии. Поскольку
ИИС в этом случае подключается к про-
веряемой линии через поле ЛИ АУД, на
результатах испытаний в сторону линии
может сказаться состояние станционно-
го оборудования. При испытаниях в сто-
рону станции линия и аппарат абонен-
та остаются подключенными к ИИС па-
раллельно, что также может сказаться
на результатах испытаний.
Подключение ИИС к проверяемой
линии через приборы АУД осуществля-
ется с помощью ключей, размещенных
на лицевой (наклонной) панели ИИС, и
номеронабирателя.
Испытательная часть ИИС позволяет:
вызывать абонента, у которого пове-
шена микротелефонная трубка, индук-
торным током;
вызывать абонента, у которого снята
трубка, фоническим сигналом нарастаю-
щей громкости;
контролировать прохождение установ-
ления соединения и разговора по прове-
ряемой линии;
вызывать по проверяемой линии стан-
цию и набирать любой номер;
вести переговоры по проверяемой ли-
нии в сторону как линии, так и стан-
ции;
проверять качество разговорных цепей
аппарата абонента путем введения в
разговорный тракт во время разговора
искусственной линии с затуханием 26 дБ
(3 Нп)*;
проверять правильность работы номе-
ронабирателя телефонного аппарата,
включенного в абонентскую линию.
* В двухпанельиых ИИС (РС0.210.560
ТУ) имеются два звена искусственной
линии с затуханием 13 и 34,8 дБ, а в
трехпаиельных —17,4 и 26,1 дБ. Анало-
гичные искусственные линии в ИСС по-
ставок ГДР и ЧССР.
Измерительная часть ИИС позволяет:
измерять омическое сопротивление
шлейфа абонентской и соединительной
линии и отдельно каждого провода со-
единительной линии (как двух-, так и
трехпроводной);
измерять сопротивление изоляции
между проводами а и b абонентской и
соединительной линии, а также между
любым проводом и «землей» (включая
провод с) в пределах до 10 или до
1 МОм;
проверять наличие на проводах линии
посторонней полярности путем измере-
ния сопротивления изоляции между
каждым проводом и «минусом» батареи;
проверять целостность конденсатора в
телефонном аппарате абонента;
измерять сопротивление обмоток ли-
нейного реле абонентского комплекта
АТС;
проверять исправность предохраните-
лей кросса, оборудованного защитными
полосами емкостью 25x2.
Все перечисленные выше испытания и
измерения осуществляются с помощью
манипуляции ключами, размещенными на
горизонтальной панели ИИС. Результа-
ты индицируются с помощью стрелочно-
го прибора (многопредельного омметра)
и сигнальных ламп.
Служебная часть состоит из:
двух комплектов входящих линий бю-
ро ремонта (бюро повреждений) для
приема заявок; каждый комплект обо-
рудован тремя кнопками (БП, УД, БК),
сигнальной лампой (ВЛ) и комплектом
реле;
комплекта абонентской линии, вклю-
чаемой в обычный абонентский комп-
лект АТС и оборудованный на ИИС
двумя кнопками (АЛ и БК), сигнальной
лампой (СЛ1) и реле;
комплекта внутристанционной двухсто-
ронней служебной линии, оборудованный
кнопкой (СЛ), сигнальной лампой (СЛ2)
и реле.
Переговорное устройство содержит:
микротелефон с трансформатором и
противоместной схемой;
удлинитель с затуханием 26 дБ;
реле РЗ для создания шлейфа при
подключении ИИС к абонентским комп-
лектам;
питающий мост (реле Р1 и Р2) для
подачи электропитания в абонентские
линии при их испытаниях;
дисковый номеронабиратель.
На базе ИИС могут организовываться
как децентрализованные, так и центра-
лизованные службы БР (ЦБР, ОБР,
СТОА и т. п.).
Вводно-коммутационное
оборудование для уплотненных
цепей
На ГТС симметричные кабели типа
МКС емкостью 1X4, 4X4, 7X4 (ГОСТ
15125—76), уплотненные аналоговыми
системами передачи КРР-М, КАМА и
предназначенные для организации соеди-
нительных линий между АТС — АТС,
АТС — МТС, включаются в экраниро-
ванные плинты типа ПЭ-6 (ГОСТ
23025—78) герметичных кабельных бок-
сов типа БМ (ГОСТ 23052—78), уста-
навливаемых на вводно-кабельных стой-
ках типа ВКС-С1 (2Д0.214.001 ТУ) и
междугородных стойках типа ВКС-НУП.
Стойка ВКС-С1 имеет габаритные
размеры 2600X644X500 мм. На линей-
ной ее стороне предусмотрена установка
четырех боксов БМ каждый с тремя
плинтами ПЭ-6 для включения четырех
кабелей типа МКС7Х4 и двух боксов
БМ с двумя плинтами ПЭ-6 каждый для
включения двух кабелей типа МКС4Х
Х4.
Стойка поставляется заказчику с 14
панелями трансформаторов (с монтаж-
ной стороны), на которых установлено
56 высокочастотных трансформаторов
типа 180: 135 и 28 низкочастотных фан-
томных трансформаторов типа 200 : 600.
При использовании стоек ВКС-С1 на
ГТС платы с трансформаторами прак-
тически не используются.
Стойка предназначена для эксплуата-
ции в закрытых отапливаемых помеще-
ниях с температурой окружающего воз-
духа + 10...+35° С и относительной
влажностью до 80% (при температуре
15—25° С).
Электрические характеристики обору-
дования стойки ВКС-С1:
Электрическое сопротивление изо-
ляции постоянному току токове-
дущих цепей монтажа стойки как
между собой, так и относительно
корпуса стойки при температуре
окружающего воздуха 20 ±5° С и
относительной влажности до 80%,
МОм, ие менее...................100
Испытательное переменное напря-
жение (в течение 1 мии) на час-
тоте 0,05 кГц между токоведу-
щими проводами монтажа и меж-
ду ними относительно корпуса,
Д&ФФ 500
Переходное затухание между це-
пями в разных боксах на частоте
250 кГц, дБ, не менее . . . 130
Таблица 5.16
Установка стоек типа ВКС преду-
сматривается в одних рядах с оборудо-
ванием РСЛУ и аппаратурой КАМА с
использованием металлоконструкции ти-
па «Решетка». Фактически из-за большой
массы (более 200 кг) и несоответствия
установочных размеров стоек ВКС раз-
мерам оборудования АТС установка
боксов типа БМ производится на раме
стативного каркаса АТСК или на верти-
кальных угольниках стоек.
Рис. 5.5. Боксы типа БМ1-1 и БМ2-1:
i — корпус; 2 — крышка; 3 — прокладка; 4 —
©водная трубка (эти же обозначения на рис.
5.5 и 5.6)
Рис. 5.6. Боксы типа БМ1-2 и БМ2-2
Рис. 5.7. Бокс типа БМ2-3
Основные технические данные
кабельных боксов типа SM
Я о
1 а О лю
2 ф 2 г =
•=3 га Г, л § * ф
£ с я ф д я *3 ь о ? р я
СО я .. S’ ю я с а “ я .
и о
со о 3 w О о о -
2 я о 2
Е * Ню 1S гг ш о ф ? 3 S > F & st?) ГгЕ Мас в ч пус ми, лее
БМ1-1 6 1 1 2,44
БМ2-1 6 2 1 2,79
БМ1-2 12 1 2 4,8
БМ2-2 12 2 2 5,0
БМ2-3 12 2 3 8,4
Основные технические данные кабель-
ных боксов типа БМ (рис. 5.5 ... 5.7) при-
ведены в табл. 5.16.
Плинт типа ПЭ-6 (рис. 5.8) имеет
пластмассовый цоколь и содержит шесть
экранированных четверок трубчатых
гнезд. В состав плинта входят шесть
двухпарных вилок и шесть крышек.
Электрические характеристики плинта
ПЭ-6:
Электрическое сопротивле-
ние изоляций постоянному
току (при напряжении не
менее 100 В) между токо-
ведущими частями плинта,
а также между токоведу-
щими частями плинта и кор-
пусом, Мом, ие менее:
в нормальных климати-
ческих условиях и при
пониженной температу-
ре до —60° С . ... 50 000
при повышенной темпе-
ратуре до 4-45° С 10000
при относительной вла-
жности воздуха 98% и
температуре -|-25о С
или более низких тем-
пературах без конден-
сации влаги . . 500
Испытательное переменное
напряжение (в течение 2
мин) иа частоте 0,05 кГц,
В:
в нормальных климати-
ческих условиях и при
пониженной температу-
ре до—60° С . . . 2000
при повышенной темпе-
ратуре до 4-45° С 1600
150
Рис. 5.8. Экранирован-
ный плинт типа ПЭ-6:
I у- гнездо; 2 — стержень за-
земления; 3 — цоколь; 4 —-
земляной контакт; 5—экрану
5 __ гайка; 7 — станционный
контакт
при относительной вла-
жности воздуха 98% и
температуре -|-25о С и
более низких темпера-
турах без конденсации
влаги ................
Сопротивление постоянно-
му току электрического кон-
такта (измеряется между
каждым гнездом плинта и
штырем одиночного контак-
та калибра), Ом, не бо-
лее ......................
Переходное затухание меж-
ду любыми парами гнезд с
включенными двухпарными
вилками при частоте 250
кГц и нагрузке 165 Ом,
ДБ........................
1200
0,01;
104
Гнезда плиитов выдерживают не ме-
нее 1000 сочленений — расчленений двух-
париой вилки или контрольного калиб-
ра без механических повреждений с
обеспечением сопротивления постоянно-
му току электрического контакта не бо-
лее 0,02 Ом при допустимом уменьше-
нии усилия расчленения ие более чем на
40% от нормированного значения (5...
,..30 Н).
Оборудование включения на ГАТС це-
пей, уплотненных системами передачи с
ИКМ, рассмотрено в разд. 3.
5.2. Оконечные кабельные
устройства
Оконечные кабельные устройства,,
применяемые иа линиях городских те-
лефонных сетей, в зависимости от на-
значения делятся на распределительные
и переходные защитные.
Распределительные устройства
Распределительные устройства слу-
жат для включения кабелей, коммута-
ции телефонных цепей, проведения элек-
трических измерений и испытаний ли-
нии или отдельных ее участков. К рас-
пределительным устройствам относятся
распределительные шкафы, боксы и
распределительные коробки.
Шкафы телефонные распределитель-
ные (ГОСТ 19659—74) (рис. 5,9) пред-
назначены для размещения боксов БКТ,
соединения пар жил магистральных и
распределительных кабелей, обеспечения
Рис. 5.9. Распределительные шкафы:
я) Ш? П-300; б) ШРП-600 и ШРП-1200; в) ШР-60» и
ШР-1200; / — корпус; 2 — наружная дверь; 3 — кры-
ша; 4 — внутренняя дверь; 5 — цоколь; 6 — вытяжная
труба
Рис. 5-10. Фундаменты распре-
делительных шкафов:
п) железобетонный; б) кирпичный
коммутации цепей и их электрических
измерений. По конструкции распредели-
тельные шкафы делятся на два типа:
ШРП—для установки в помещениях,
ШР — вие помещения.
Конструктивные характеристики рас-
пределительных шкафов приведены в
табл. 5.17.
Распределительные шкафы типа ШРП
устанавливают в подъездах зданий и
крепят к перекрытию (полу), а типа
ШР устанавливают на улицах (у капи-
тальных стеи зданий, оград) и крепят
на кирпичных или железобетонных цо-
колях (фундаментах) (рис. 5.10).
Таблица 5.17
Конструктивные характеристики
распределительных шкафов
Тип шкафа Емкость шкафа Габаритные размеры, мм Масса, кг, 1 не более Число бок- сов БКТ« 100X2. шт.
высота ширина глубина
ШРП-300 300X2 1030 600 240 35 3
ШРП-600 600x2 1540 670 280 98 6
ШРП-1200 1200Х Х2 2160 850 280 135 12
ШР-600 600X2 1590 730 290 160 6
ШР-1200 1200 X Х2 2220 900 290 264 12
Число трубопроводов, вводимых в
шкаф, определяется проектом. Обычно
в шкаф емкостью 1200X2 входят че-
тыре, емкостью 600X2 — три, а емко-
стью 300X 3 —два трубопровода
На подходе к распределительному
шкафу прокладывают асбестоцементные
трубы с использованием для поворотов
бетонных муфт. Применение для пово-
ротов чугунных или стальных изогну-
тых труб допускается только в исклю-
чительных случаях.
Шкаф ШРП-300 крепят четырьмя
болтами М8Х170 мм, а остальные шка-
фы— болтами М16Х280 мм. Щели
между шкафом и фундаментом заделы-
вают цементным раствором. После уста-
новки боксов вводное отверстие шкафа
закрывают шкафной доской, состоящей
из двух половин (передней и задней).
Щели между досками и корпусом шка-
фа, отверстия между кабелями и дос-
ками заделывают просмоленной паклей,
после чего шкафную доску заливают
горячей кабельной массой МКБ. Вме-
сто заливки шкафную доску допускает-
ся обмазывать замазкой по периметру,
по швам и в местах прохода кабелей.
При размещении распределительных
шкафов в помещениях должны быть
приняты меры, предотвращающие про-
никновение бытового газа из канали-
зации в здание. Для этого помимо за-
ливки или обмазки шкафной доски в
шкафном колодце все каналы трубо-
проводов со стороны шкафа должны
быть заделаны.
Боксы кабельные телефонные (ГОСТ
23052—78Е) (рис. 5.11) марки БКТ
предназначены для ввода и оконечной
заделки кабелей.
Характеристики боксов приведены в
табл. 5.18.
Боксы имеют литой металлический
корпус с вводной трубкой и крышкой
(бокс БКТ-10Х2 крышки не имеет).
На боксах установлены плинты типа 9
(ГОСТ 23025—78) (рис. 5.12). Плинт
содержит цоколь из пресс-материала
Э2-330-02 и десять пар клемм. Жилы
кабеля припаивают к лужеиой части
контактного пера, а жилы кроссировоч-
ных проводов типов ЛТР-П, ЛТВ-П
(ГОСТ 8133—77) или ПКСВ-2 (ТУ
16.505.178—76), очищенные от изоля-
ции, включают под клеммные вииты.
Плииты типа 9 крепят к боксам двумя
винтами М3. Электрические характери-
Та блица 5.18
Характеристики боксов БКТ
Тип бокса и его емкость Число плинтов, шт. Масса бокса с плинтами, кг
чугун- ного алюми- ниево- го
БКТ-10Х2 1 0,4 0.2
БКТ-20Х2 2 1,1 0,6
БКТ-30Х2 3 1,4 0,8
БКТ-50Х2 5 2,2 1,2
БКТ-100X2 10 7,0 2,9
Примечание. Бокс БКТ-30Х2 выпускается
по ТУ 45—80 6e0.362.C00 ТУ.
Рис. 5.12. Плинт типа 9
стики плиитов типа 9 приведены в
табл. 5.22.
Боксы в распределительных шкафах
размещают иа. металлическом каркасе.
Расположение магистральных и распре-
делительных боксов в шкафах показа-
но иа рис. 5.13. К поперечным план-
кам каркаса шкафа боксы крепят вин-
тами М8Х18 мм, а к кронштейнам
(сборное место) — винтами М4Х14 мм
(ГОСТ 149—80).
Коробки телефонные распределитель-
ные (рис. 5.14) предназначены для со-
единения абонентской проводки с деся-
типарными распределительными кабе-
лями, переключения и электрических из-
Места доисоВ:
магистрального
распределительного
Ц межшкпфного
Рис. 5.13. Расположение боксов в распределительных шкафах
Рнс. 5.14. Распределительные телефонные коробки:
о) КРТ-10; б) КРТП-10; в) КРТН-10: / — крышка; 2 —корпус; 3 —крепежный винт; 4 — бокс;
5 — вводная трубка
мереиий телефонных цепей. Марки рас-
пределительных коробок и область их
применения приведены в табл. 5.19.
Распределительные коробки устанав-
ливают внутри зданий, как правило, в
нишах. При непосредственной установке
распределительных коробок КРТ-10 и
КРТП-10 на стенах зданий их разме-
щают на лестничных клетках (против
марша, идущего вверх) или в коридо-
рах. В помещениях высотой до 3 м рас-
пределительные коробки устанавливают
на расстоянии 0,3 м от потолка, а в
помещениях высотой более 3,3 м — иа
высоте 3 м.
Распределительные коробки заряжают
десятипарным кабелем в условиях мас-
терской. На деревянных стенах короб-
ки крепят шурупами, а на кирпичных,
каменных и бетонных—шурупами иа
дюбелях или проволочных спиралях.
Около ввода в коробку десятипарный
кабель должен иметь дугообразный
изгиб длиной 0,15 м (от корпуса короб-
ки до вершины дуги).
Таблица 5.19
Марки распределительных коробок и область их применения
Тип (ГОСТ или ТУ) Место установки Материал корпуса Тип плинта Расположение плннта Масса, кг
КРТ-10 (ГОСТ 8525—78) В неотапливае- мых помещени- ях Чугун или алюминие- вый сплав 9 Г оризон- тальное 1,22 0,5
КРТП-10 (ГОСТ 8525—78) В отапливае- мых помещени- ях Пластмасса 9 Наклон впе- ред под уг- лом 35° 0,37
КРТН-10 (ТУ 45—76 2д3.622.136 ТУ) То же, в нишах » Плоский плннт из полипро- пилена Вертикаль- ное 0,12
После установки распределительной
коробки кабель, включенный в ее бокс,
сращивают с распределительным кабе-
лем. При скрытой прокладке кабелей
муфты размещают в шкафах.
Переходные защитные
устройства
Переходные защитные устройства слу-
жат для включения кабелей, коммута-
ции телефонных цепей, проведения элек-
трических измерений и испытаний ли-
нии, а также обеспечения защиты або-
нентов, обслуживающего персонала, ка-
белей и станционного оборудования от
опасных напряжений и токов. К пере-
ходным защитным устройствам отно-
сятся кабельные ящики и абонентские
защитные устройства.
Кабельные ящики ЯКГ (ГОСТ 6753—
77) (рис. 5.15) предназначены для пере-
хода с десяти- или двадцатипариого ка-
беля иа воздушные» проволочные цепи
или иа одиопарные кабели. Ящики ус-
танавливают на кабельных опорах или
на чердаках здания. Оии содержат ме-
таллический корпус, бокс типа БГ
(ГОСТ 23052—78Е) и плинты.
Конструктивные характеристики ка-
бельных ящиков приведены в табл.
5.20,
В кабельных ящиках устанавливают
плинты типов 11ГП или 11Г (ГОСТ
23025—78) (рис. 5.16), имеющие фар-
форовый цоколь, арматуру для вклю-
чения элементов защиты, десять пар
клемм и шину заземления с четырьмя
винтами для подключения провода за-
земления.
Плинты 11Г в качестве элементов за-
щиты используют угольные разрядники
УР-500, состоящие из двух угольных
пластин типа ПУКР-9 (ГОСТ 6523—75)
Рис. 5.15. Корпус кабельного ящика
ЯКГ-10Х2
и прокладки из фторопластовой пленки
(ГОСТ 12508—73) или прокладочной
слюды толщиной 0,06—0,07 мм. На
плинтах 11 ГП установлены угольные
разрядники УР-500 и трубчатые предо-
хранители СК-47-1 (ТУ 45—77, 760.481.
100 ТУ).
Плинты типа 11 Г и 11 ГП крепят
к боксам четырьмя винтами М3.
Электрические характеристики плин-
тов 11 ГП и 11 Г приведены в табл.
5.22.
Ящики с плинтами 11 ГП устанав-
ливают иа линиях, имеющих пересече-
ние с линиями электропередачи напря-
жением 380/220 В или контактными се-
тями трамвая и троллейбуса. В осталь-
ных случаях используют кабельные
ящики с плинтами 11 Г,
Кабельную опору (рис. 5.17) обору-
дуют: кабельным ящиком; траверсами
Таблица 5.20
Конструктивные характеристики кабельных ящиков
Тнп ящика и его емкость Габаритные размеры корпуса, мм Тип бокса Масса с боксом и плинтами, кг, ие более
высота ширина глубина
ЯКГ-10Х2 308 (229) 117 256 (157) БГ-10Х2 5,5
ЯКГ-20Х2 288 221 301 (157) Б Г-20 X 2 9,5
Примечание. В скобках приведены размеры
корпуса ящика без крепежных устройств.
Рис. 5.16. Плинты типа ИГ (а) и 11 ГП (б)
Рис. 5.17. Кабельная опора:
1—молниеотвод; 2— кабельная площадка; 3 — заземление; 4— кабельный ящик; 5 — шурупы
с шестигранной головкой 12X100; 6 — стальной желоб; 7 — ступени; 8—изогнутая труба; 9~ от-
верстие диаметром 6 мм
стальными (ТУ 45—77 АХП0.413.000
ТУ) или деревянными (ТУ 45—78
АХП0.413.002 ТУ); площадкой кабель-
ной навесной ПКН (ТУ 45—76
АХП4.12.027); ступенями, заземлением и
молниеотводом; устройствами защиты
кабеля от механических повреждений
(стальными желобами, угольниками);
деревянной рейкой, закрывающей про-
вод заземления.
На кабельной опоре кабельные ящики
ЯКГ-10Х2 устанавливают под второй,
а ЯКГ-20Х2 под третьей восьмиштыре-
вой траверсой со стороны подхода ка-
беля (противоположной тяге проводов).
К деревянным опорам кабельный ящик
крепят глухарями 6X80 мм, а к же-
лезобетонным — металлическими хому-
тами или проволокой.
Кабельная площадка ПКН имеет раз-
меры IX 0,8 XI м, массу — 35 кг, допу-
стимую нагрузку — 200 кг. Площадка
имеет П-образную раму, собранную из
углового железа 32x32x4,0 мм, и де-
ревянный настил. Кабельную площадку
крепят к деревянным опорам сквозны-
ми болтами М16Х280 мм или шурупа-
ми с шестигранной головкой 12x100 мм
на расстоянии 1,4 м от кабельного ящи-
ка до настила площадки, а к железобе-
гонным — металлическими хомутами.
Ступени кабельной опоры изготовляют
из круглой стали диаметром 16 ... 18 мм
длиной 240... 250 мм. Одни конец сту-
пени должен иметь винтовую накатку
длиной 70 мм, а другой — отверстие
диаметром 6 мм. Ступени скрепляют сви-
той из двух концов стальной проволокой
диаметром 3... 4 мм, причем один из
концов проволок пропускают через от-
верстия в ступенях. Концы проволок
крепят глухарями к опоре. Нижняя сту-
пень устанавливается иа высоте 1,7 м
от земли, а верхняя — на расстоянии
0,35 м от настила кабельной площадки.
Расстояние между соседними ступенями
должно составлять 0,3 м. Каждая сту-
пень должна быть ввернута в опору
иа глубину 100 мм.
На чердаках кабельные ящики уста-
навливают на монтажной доске, при-
крепляемой к стропильным балкам у
места установки стойки или вводной
трубы. Клеммы плинта кабельного ящи-
ка соединяют с линейными проводами
отрезками проводов типов ЛТР-В или
ЛТВ-В (ГОСТ 8133—77). Плинт кабель-
ного ящика должен быть заземлен.
Корпус кабельного ящика должен
быть заперт задвижкой и висячим
замком.
Абонентские защитные устройства
(АЗУ) (рис. 5.18) предназначены для
защиты абонентских пунктов от опас-
ных напряжений и токов, возникающих
в' линиях связи. Типы АЗУ и их эле-
менты защиты перечислены в табл. 5.21.
Абонентские пункты, включенные в
смешанные линии, состоящие из под-
земных и подвесных кабелей с метал-
лическими или пластмассовыми обо-
лочками, а также воздушных линий,
имеющих пересечения с проводами элек-
трической сети напряжением 380/220 В
и с контактными сетями трамвая и
троллейбуса, должны быть защищены
АЗУ-4 (АЗУ-2) с разрядниками и пре-
дохранителями.
Таблица 5.21
элементы защиты
Типы АЗУ и их
Тип АЗУ (ГОСТ и ТУ) Элементы защиты (ТУ)
разрядники предохр анители
АЗУ-4 (ТУ 45—75 2д0.00 ТУ) Р-27 (ТУП—82 щФ3.393.013ТУ) ИР-0,2 СН-50-1 (ТУ 45—77 760.481.100 ТУ)
АЗУ-2 (ГОСТ 6524—75) УР-500 СК-47-1 (ТУ 45—77 760.481.100 ТУ)
АЗУ-5 (ТУ 45—75 2д0.210.000 ТУ) Р-27 (ТУП—82 ЩФ3.393.013ТУ) —
АЗУ-1 (ГОСТ 6524—75) УР-500
Рис. 5.18. Абонентские защитные устройства:
с) АЗУ-4; б) АЗУ-5: 1 — основание; 2 — крышка; 3 — предохранитель СН-50-1; 4 —разрядник
Р-27; 5 — панель ламповая ПЛК7; 6 — искровой разрядник; 7 — винт крышки (невыпадающий)
При отсутствии пересечения воздуш-
ных линий связи с проводами электри-
ческой сети напряжением 380/220 В и
с контактными сетями трамвая и трол-
лейбуса в абонентских пунктах уста-
навливают АЗУ-5 (АЗУ-1), оснащенные
только разрядниками.
В абонентских пунктах, включенных
в кабельные линии, проложенные на
открытой местности при отсутствии ка-
ких-либо сооружений ближе 100 м от
кабеля, экранирующих кабель от раз-
рядов молний, устанавливаются АЗУ-5
(АЗУ-1).
Во вновь оборудуемых абонентских
пунктах устанавливают АЗУ-4 или
АЗУ-5. Абонентские защитные устрой-
ства АЗУ-1 и АЗУ-2 могут быть
оставлены в ранее оборудованных або-
нентских пунктах.
Электрические характеристики АЗУ и
их элементов защиты приведены в
табл. 5.22.
Абонентские пункты, включенные в
цепи кабелей (подземные кабели, под*
весные и проложенные по стенам зда-
ний) - с металлической или пластмассо-
вой оболочкой, расположенные среди
различных городских строений и соору-
жений, экранирующих от разрядов мол-
ний, защите не подлежат.
Т а б л и ц а 5.22
Электрические характеристики плиитов, АЗУ и элементов защиты
в нормальных климатических условиях
Наименование
Место установки
Сопротив-
ление изо-
ляции,
МОм, не
менее
Электри-
ческая
прочность
изоляции
В, не ме-
нее
Напряжение
пробоя, В
не более
Плинт 9 БКТ, КРТ, кртп 3000
Плинты 11ГП, 11Г БГ 3000
Цоколь АЗУ-4, АЗУ-5 АЗУ-4, АЗУ-5 1000
Цоколь АЗУ-1, АЗУ-2 АЗУ-1, АЗУ-2 - 1000
Панель ламповая ПЛК7 Угольный разрядник УР-500 АЗУ-4, АЗУ-5 игп, пг, 10000
Газонаполненный раз- рядник Р-27 АЗУ-4, АЗУ-5 5000
Искровой разрядник ИР-0,2 Предохранители: АЗУ-4 —
СК-47-1 СН-50-1 ИГП, АЗУ-2 АЗУ-4 —
1000 —. —
1000 .—, —.
1800 —. —.
2000 — —.
1500 — —
— 500+100 —
— 350+40 —
— 1700—2200 —
— 2,0
2,0
Требования к заземлениям
переходных защитных
устройств
Заземлению подлежат кабельные
ящики и абонентские защитные устрой-
ства.
Нормы сопротивления заземляющих
устройств должны соответствовать
ГОСТ 464—79 и табл. 5.23.
Таблица 5.23
Нормы иа сопротивление заземления
Тип устройства Сопротнвлеине заземления, Ом, не более, прн удельном сопротивлении грунта, Ом-м
До 100 100...300 300...500 500...1000 Более 1000
Кабельный
ЯЩИК Абонент- 10 15 20 25 25
ское защит- ное устрой- ство 30 45 55 65 75
При установке кабельного ящика на
деревянной опоре один конец провода
ПРГ-600 или ПРГ-3000 соединяют с
клеммой заземления плинта, а другой
залуживают и припаивают к проводу
молниеотвода. Участки пайки покры-
вают битумным лаком.
При установке на железобетонной
опоре около кабельного ящика обна-
жают арматурный стержень, к которо-
му в иижией части присоединен зазем-
литель, его залуживают и к залужен-
ному участку припаивают провод за-
земления кабельного ящика.
При установке кабельного ящика иа
чердаке в качестве провода заземления
в пределах помещения прокладывают
изолированный провод марки ПР-600
или ПР-3000. Провод заземления кре-
пят стальными скобами отдельно от
кабеля. По наружным стенам здания в
качестве провода заземления прокла-
дывают целую (без сростков) стальную
проволоку диаметром 4 или 5 мм.
Концы медного провода ПР и сталь-
ного провода залуживают и паяют.
В качестве провода заземления АЗУ
в пределах помещения применяют изо-
лированный провод с медной жилой
диаметром 1,5... 1,8 мм, а вне поме-
щения — стальную проволоку диамет-
ром 4... 5 мм.
5.3. Телефонные аппараты
и таксофоны
На телефонных сетях страны нахо-
дится в эксплуатации большое число те-
лефонных аппаратов общего назначения
различных типов как новых, выпуска-
ющихся в настоящее время, так и уже
снятых с производства. К последним
относятся аппараты ТА-60, ТАН-60,
ТАН-60М, ТАН-66, ТА-65, ТАСт-66,
ТАСт-70, ЦБ-И-58 и ТАУ-03 отечествен-
ного производства; TA-64, ТА-100 и
ТА-3100 производства НРБ; СВ-555-К,
СВ-666-К и СВ-667-К производства
ВНР; W-61, W-63, W-66 и «Вариант»
производства ГДР; ЦБ-621 (631), ЦБ-
641 (642), ЦБ-663(664), «Астра-70»,
«Астра-72» и «Яскер-70» производства
ПНР; Т-58 и T-65S производства ЧССР;
АТА-22 производства СФРЮ и некото-
рые другие. Все перечисленные аппара-
ты базировались на традиционных схем-
но-конструктивных решениях, предпола-
гающих использование дискового но-
меронабирателя, трансформаторной про-
тивоместиой разговорной схемы мосто-
вого или компенсационного типа, уголь-
ного микрофона и электромагнитного
телефона.
Эти аппараты изготовлялись в соот-
ветствии с действовавшей ранее норма-
тивно-технической документацией. Они
обеспечивают хорошее качество переда-
чи речи (например, слоговая разборчи-
вость составляет не менее 75%) и
имеют удовлетворительные показатели
надежности. Вместе с тем их возмож-
ности с точки зрения дополнительных
функций весьма ограничены и сводятся
к подключению дополнительного звонка
и параллельному включению по схеме
«директор — секретарь», что не удов-
летворяет возросшие потребности або-
нентов. Подробные сведения о телефон-
ных аппаратах, не выпускающихся в
настоящее время, но еще имеющихся в
эксплуатации на телефонных сетях, со-
держатся в [1].
К основным аппаратам, выпускаемым
в настоящее время и подготавливаемым
к выпуску, относятся аппараты общего
назначения с дисковым номеронабира-
телем типов: ТА-68М АТС, ТА-72М
АТС, ТАН-70, ТАН-76, «Спектр» (ТА-
1128, TA-1146, TA-1148, TA-1162, ТА-
1164, TA-1166), TA-1138, TA-1142, ТА-
1144, «Стелла» (ТА-1165), «Ретро»
(ТА-1173), «Парма» (TA-11540, ТА-
11541), «ТОН» (ТА-1158) отечественно-
го производства; TA-600, ТА-4100 про-
изводства НРБ; «Яскер-74», «Тюльпана-
производства ПНР; Т-ббСа, Бс-23 про-
изводства ЧССР и некоторые другие
аппараты отечественного и зарубежно-
го производства.
Кроме перечисленных телефонных ап-
паратов общего назначения с диско-
вым номеронабирателем отечественной
промышленностью выпускаются аппара-
ты с кнопочным номеронабирателем —
ТА-1152, «Электроника ТА-5» и аппа-
раты системы ЦБ РТС без номерона-
бирателя— ТА-68 ЦБ, ТАН-70-4, ТАН-
76-4, ТА-2116 «Спектр», ТА-2114.
Эти аппараты предназначены для
включения в существующие и перспек-
тивные АТС с импульсным способом
набора номера и обеспечивают выпол-
нение более жестких требований к вы-
ходным параметрам сигнала набора но-
мера — суммарной длительности импуль-
сов и пауз, импульсному коэффициенту
и межсерийной паузе, что способствует
улучшению работы АТС.
Кнопочные номеронабиратели построе-
ны на основе микросхемы специально-
го назначения К145ИК8П, обеспечиваю-
щей преобразование вводимой с помо-
щью кнопок цифровой информации в
последовательность серий импульсов со
стандартными временными характери-
стиками. Указанная микросхема обес-
печивает предварительное запоминание
информации набора, что позволяет про-
изводить набор номера практически с
любой скоростью и дает возможность
повторения последнего набранного но-
мера нажатием одной специальной
кнопки после отбоя соединения.
В настоящее время разрабатываются
и готовятся к выпуску новые телефон-
ные аппараты с кнопочным импульсным
номеронабирателем, например ТА-51160
и ТА-51161 «Спектр-2» «Ретро-кварц»,
«Электроника ТА-7», «Электроника
ТА-8», использующие микросхему спе-
циального назначения КР1008ВЖ1.
Перечисленные выше выпускаемые и
подготавливаемые к выпуску аппараты
общего назначения с дисковым и кно-
почным номеронабирателями имеют вы-
сокие технические показатели, включая
показатели качества передачи речи и
надежности, обеспечивают большие удоб-
ства при пользовании ими и дополни-
тельные возможности. Требования к
телефонным аппаратам общего назна-
чения и их узлам установлены ГОСТ
9686—68, 10710—81, 13491—78, 13492—
77, 25554- 82. Основные из этих требо-
вании приводятся ниже.
Телефонные аппараты общего назна-
чения предназначены для включения в
автоматические телефонные станции с
передачей сигналов набора номера по-
стоянным током с помощью дискового
или кнопочного номеронабирателя или
переменным током в многочастотном
коде — с помощью кнопочного номеро-
набирателя при напряжении станцион-
ной батареи 60 +g2 В или 48^2 В и со
противлении мостов электропитания,
равном соответственно 500+50 Ом или
400+40 Ом. Сопротивление шлейфа
абонентской линии, в которую включен
аппарат, не должно превышать 1000 Ом.
Телефонный аппарат ч должен рабо-
тать с соблюдением установленных к
его параметрам требований в условиях
температуры окружающей среды от
—10 до -j-45° С, относительной влажно-
сти до 90% при температуре +25° С
и атмосферном давлении (860—1060)
К основным параметрам телефонного
аппарата общего назначения относятся:
эквиваленты затухания передачи, прие-
ма и местного эффекта местной теле-
фонной системы ’; слоговая разборки-,
вость; частотные характеристики коэф-
фициентов передачи и приема; электри-
ческое сопротивление постоянному то-
ку; параметры выходного сигнала при
наборе номера; параметры высоковольт-
ного и низковольтного приемников вы-
зывного сигнала; параметры, характе-
ризующие устойчивость к климатиче-
ским и механическим воздействиям; па-
раметры надежности.'
Эквивалент затухания является ме-
рой оценки качества телефонной пере-
дачи по громкости и характеризует это
качество при включении аппарата в
испытываемую местную телефонную сис-
тему, которая кроме местной телефон-
ной системы включает в себя испытуе-
мый телефонный аппарат. Телефонный
аппарат должен обеспечивать получе-
ние следующих значений эквивалентов
затухания местной телефонной сис-
темы:
1 Местной телефонной системой назы-
вается телефонная цепь, состоящая из
телефонного аппарата, абонентской ис-
кусственной линии и питающего комп-
лекта, включающего мост питания и ис-
точник питания, соответствующие систе-
ме питания АТС.
эквивалент затухания передачи при
затухании абонентской линии 0 дБ
должен быть 0... 5 дБ, при затухании
абонентской линии 4,5 дБ — не более
12 дБ;
эквивалент затухания приема при за-
тухании абонентской линии 0 дБ дол-
жен быть — 7,0... 1,5 дБ, при затуха-
нии абонентской линии 4,5 дБ — не бо-
лее 3,0 дБ;
эквивалент затухания местного эф-
фекта по речи при затухании абонент-
ской линии 4,5 дБ и нагрузке на со-
единительную линию с затуханием
22 дБ или больше должен быть не ме-
нее 15 дБ.
Слоговая разборчивость является ме-
рой оценки качества телефонной пере-
дачи, определяемой как отношение чис-
ла правильно принятых по испытуемо-
му телефонному тракту1 слогов к об-
щему числу переданных слогов и вы-
ражаемой в процентах. Телефонный ап-
парат должен обеспечивать слоговую
разборчивость не менее 80% при вклю-
чении его в испытуемый телефонный
тракт при затухании каждой абонент-
ской линии в местных телефонных сис-
темах 4,5 дБ и затухании соединитель-
ной линии 22,5 дБ, при уровне шума
в помещении приема 60 дБ.
Частотные характеристики коэффици-
ента передачи (отношение напряжения,
развиваемого аппаратом на станцион-
ных зажимах питающего комплекта, на-
груженного на активное сопротивление
600 Ом, к звуковому давлению, уста-
навливаемому на расстоянии 3,5 см от
возбуждающего микрофон аппарата ис-
точника звука) и коэффициента приема
(отношение развиваемого телефоном
аппарата звукового давления в камере
«искусственного уха» к напряжению,
приложенному к станционным зажимам
питающего комплекта с последователь-
но подключенным активным сопротив-
лением 600 Ом) должны укладываться
в области допустимых значений, указан-
ных в ГОСТ 9686—68.
Электрическое сопротивление постоян-
ному току телефонного аппарата, опре-
деляемое при токе питания 35 мА со
стороны линейных зажимов, должно
быть при вертикальном положении мик-
ротелефонной трубки не более 320 Ом.
1 Испытуемый телефонный тракт со-
стоит из двух местных телефонных си-
стем (одна на стороне передачи, другая
на стороне приема) с включенной меж-
ду ними соединительной линией.
при горизонтальном ее положении не
более 600 Ом.
К параметрам выходного сигнала,
обеспечиваемого номеронабирателем при
наборе номера импульсами постоянного
тока, относятся: суммарная продолжи-
тельность размыкания и замыкания им-
пульсной цепи для каждого импульса
любой серии; отношение продолжитель-
ности размыкания импульсной цепи к
продолжительности ее замыкания (им-
пульсный коэффициент); пауза между
двумя сериями импульсов.
Суммарная продолжительность раз-
мыкания и замыкания импульсной це-
пи должна быть для дискового номеро-
набирателя 90... ПО мс, для кнопоч-
ного номеронабирателя 95 ... 105 мс,
импульсный коэффициент должен быть
1,4... 1,7 для дискового номеронабира-
теля и 1,5+5% Для кнопочного номе-
ронабирателя, пауза между двумя се-
риями импульсов должна быть не ме-
нее 180 мс для дискового номеронаби-
рателя (без учета времени завода паль-
цевого диска) и соответствовать одному
из значений 47+5%, 67+5%, 7,47+
±5%, 87±5%, 107±5% (7 — период
следования импульсов набора в милли-
секундах) для кнопочного номеронаби-
рателя.
Параметры высоковольтного прием-
ника вызывного сигнала телефонного
аппарата должны соответствовать сле-
дующим требованиям:
уровень громкости вызывного акусти-
ческого сигнала на расстоянии 0,5 м
от лицевой стороны аппарата при на-
пряжении на его Линейных зажимах
50 В на частоте 25 Гц в положении
регулятора, соответствующем макси-
мальной громкости сигнала, не должен
быть менее 70 дБ;
уровень громкости вызывного акусти-
ческого сигнала в положении регуля-
тора, соответствующем минимальной
громкости сигнала, должен быть не ме-
нее 50 дБ при соблюдении условий,
указанных для положения регулятора,
соответствующего максимальной гром-
кости;
пределы регулирования уровня гром-
кости вызывного акустического сигнала
не должны быть менее 10 дБ;
уровень громкости вызывного акусти-
ческого сигнала должен быть не ме-
нее 65 дБ на расстоянии 0,5 м от ап
парата в положении регулятора, соот-
ветствующем максимальной громкости
сигнала, при подводимой мощности
100 мВ-А.
Уровень громкости вызывного сигна-
ла для телефонного аппарата с низко-
вольтным приемником вызывного сиг-
нала и диапазон регулировки уровня;
громкости должны соответствовать при-
веденным выше аналогичным парамет-
рам высоковольтного приемника вызыв-
ного сигнала при подаче на вход мест-
ной телефонной системы сигнала часто-
той 500+25 Гц с уровнем 0 дБ при
затухании абонентской линии 4,5 дБ.
Ток, потребляемый телефонным аппа-
ратом с низковольтным приемником вы-
зывного сигнала в режиме ожидания
вызова, должен быть не более 0,3 мА,
а при максимальной громкости вызыв-
ного сигнала и затухании абонентской
линии 0 дБ не должен превышать
8 мА.
Телефонный аппарат должен выдер-
живать воздействие предельных темпе-,
ратур —50, +55° С и повышенной влаж-
ности 90% при температуре +25° С.
Телефонный аппарат должен выдер-
живать без механических повреждений-
воздействие синусоидальной вибрацион-
ной нагрузки в трех взаимно перпенди-
кулярных положениях в диапазоне час-
тот 10... 55 Гц при плавной регули-
ровке частоты с быстротой 1 октавы
за 1 мин при постоянной амплитуде
вибраций 0,35 мм и продолжительности
воздействия в течение 30 мин.
Телефонный аппарат должен выдер-
живать без механических повреждений
воздействие 1000 ударов в каждом из-
трех взаимно перпендикулярных поло-
жений при ускорении ударов 98,1 +
+ 14,7 м/с2.
К основным параметрам надежности
телефонного аппарата относятся нара-
ботка на отказ, которая должна быть
не менее 14 000 ч для аппаратов с дис-
ковым номеронабирателем и не менее
6000... 10 000 ч для аппаратов с кно-
почным номеронабирателем, и средний
срок службы, который должен быть не
менее 20 лет независимо от типа те-
лефонного аппарата общего назначе-
ния.
Кроме рассмотренных основных пара-
метров телефонных аппаратов общего
назначения нормируется ряд других
параметров, таких, как напряжение-
собственного шума аппарата, парамет-
ры устройства защиты уха абонента от
акустических ударов, сопротивление и
прочность электрической изоляции, срок,
службы рычажного переключателя и но-
меронабирателя.
Т а б л и n а 5.24
Основные сведения о телефонных аппаратах общего назначения
Тип аппарата Номер техниче- ских условий Способ включения, эксплуатационные возможно- сти и схемно-конструктивные особенности
Аппараты АТС с дисковым номеронабирателем ТА-68М АТС РР0.218.051 ТУ * -
ТА-68М-2АТС (рис. 5 19) Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения цепей. Комплектуется двухжильным шнуром с ро- зеткой РТ-2
ТА-68М-5АТС Кроме указанного для ТА-68М-2АТС обес- печивает включение по схеме «директор— секретарь», спаренное через блокиратор УБ-5 или установку АВУ, подключение до- полнительного звонка. Комплектуется пятижильным шнуром с ро- зеткой РТ-5
ТА-68М-2ШАТС Обеспечивает те же возможности, что и ТА-68М-2АТС, а также «безобрывное» от- ключение аппарата от линии и подключе- ние его к дополнительной розетке. Комплектуется двухжильным шнуром со штепсельными розетками РТШК и РТШ
ТА-72М АТС (прин- ципиальная схема со- ответствует схеме ап- парата ТА-68М АТС) РР0.218.060 ТУ Z
ТА-72М-2АТС (рис. 5.20) Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения цепей. Комплектуется двухжильным шнуром с ро- зеткой РТ-2
ТА-72М-5АТС Кроме указанного для ТА-72М-2АТС обес- печивает включение по схеме «директор— секретарь», спаренное через блокиратор УБ-5 или установку АВУ, подключение до- полнительного звонка. Комплектуется пятижильным шнуром с ро- зеткой РТ-5
ТА-72М-2ШАТС Обеспечивает те же возможности, что и ТА-72М-2АТС, а также «безобрывное» от- ключение аппарата от линии и подключе- ние его к дополнительной розетке. Комплектуется двухжильным шнуром со штепсельными розетками РТШ и РТШК
Продолжение табл. 5.24
Тип аппарата Номер техниче- ских условий Способ включения, эксплуатационные возможно- сти и схемно-коиструктивные особенности
ГАН-70 РГ0.218.044 ТУ
ГАН-70-1 Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения цепей. Комплектуется двухжильным шнуром с ро- зеткой РТ-2
ТАН-70-2 (рис. 5.21) Кроме указанного для ТАН-70-1 обеспечи- вает включение по схеме «директор—секре- тарь», спаренное через блокиратор УБ-5 или установку АВУ, подключение дополни- тельного звонка. Комплектуется пятижильным шнуром с ро- зеткой РТ-5
ТАН-70-3 Обеспечивает те же возможности, что и ТАН-70-2, и, кроме того, дублирование аку- стического сигнала входящего вызова све- товым сигналом и наведение справки по сети УАТС при разговоре с абонентом ГТС. Комплектуется шестижильным шнуром с розеткой РТ-6, оснащен световым индика- тором входящего вызова и кнопкой справок
ТАН-70-5 Обеспечивает те же возможности, что и ТАН-70-1, а также «безобрывное» отклю- чение аппарата от линии и подключение его к дополнительной розетке. Комплектуется двухжильным шнуром со штепсельной розеткой РТШК
ТАН-76 РГ0.218.053ТУ
ТАН-76-1 Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения цепей. Комплектуется двухжильным шнуром с ро- зеткой РТ-2
ТАН-76-2 Обеспечивает те же возможности, что и ТАН-76-1, а также «безобрывное» отключе- ние аппарата от линии и подключение'его к дополнительной розетке. Комплектуется двухжильным шнуром го штепсельной розеткой РТШК
ТАН-76-3 (рис. 5.22) Кроме указанного для ТАН-76-1 обеспечи- вает включение по схеме «директор—сек- ретарь», спаренное через блокиратор УБ-5 или установку АВУ, подключение дополни- тельного звонка, а также дублирование акустического сигнала входящего вызова оветовым сигналом и наведение справки по сети УАТС при разговоре с абонентом ГТС. Комплектуется шестижильным шнуром с розеткой РТ-6, оснащен световым индика- тором входящего вызова и кнопкой справок
Продолжение табл. 5.24
Тип аппарата Номер техниче- ских условий Способ включения, эксплуатационные возможно- сти н схем но-конструктивные особенности
«Спектр» РГ0.218.059 ТУ
ТА-1128 Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, а также «безобрывное» отключение аппарата от линии и подключение его к дополнительной розетке. Комплектуется двухжильным шнуром со штепсельной розеткой с конденсатором и штепсельной розеткой без конденсатора
ТА-1146 (базовая модель, рис. 5.23) ♦ Кроме указанного для ТА-1128 обеспечи- вает включение по схеме «директор—сек- ретарь», спаренное через блокиратор УБ-5 или установку АВУ, подключение дополни- тельного звонка и телефона. Комплектуется четырехжильным шнуром со штепсельной розеткой с конденсатором и штепсельной розеткой без конденсатора, имеет гнезда для подключения дополнитель- ного телефона
ТА-1148 (рис. 5.24) Обеспечивает те же возможности, что и ТА-1146. Комплектуется четырехжильным шнурам со штепсельной розеткой с конденсатором и штепсельной розеткой без конденсатора, оснащен тональным приемником входящего вызова и динамическим микрофоном с уси- лителем
ТА-1162 (рис. 5.25) Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения депей. Комплектуется двухжильным шнуром с ро- зеткой РТ-2
ТА-1164 (рис. 5.26) Кроме указанного для ТА-1162 обеспечи- вает включение по схеме «директор—сек- ретарь», ©паренное через блокиратор УБ-5 или установку АВУ, подключение допол- нительных звонка и телефона, дублирова- ние акустического сигнала входящего вы- зова световым сигналом, а также наведе- ние справки по сети УА.ТС при разговоре с абонентом ГТС. Комплектуется шестижильным шнуром с розеткой РТ-6, имеет гнезда для дополни- тельного телефона, оснащен световым инди- катором входящего вызова и кнопкой справок
ТА-1166 (рис. 5.27) 1 Обеспечивает те же возможности, что и аппарат ТА-1164, за исключением 'наведе- ния справок.
Продолжение табл. 5.24
Тнп аппарата Номер техниче- ских условий Способ включения, эксплуатационные возможно- сти и схемно-конструктивные особенности
Комплектуется шеетижнльным шнуром с розеткой РТ-6, имеет гнезда для подклю- чения дополнительного телефона, оснащен тональным приемником входящего вызова и динамическим микрофоном с усилителем, а также индикатором входящего вызова
Аппараты ТА-1138, ТА-1142, ТА-1144 РГ0.218.055 ТУ
ТА-1138 (рис. 5.28) Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения цепей. Комплектуется двухжильным шнуром с ро- зеткой РТ-2
ТА-1142 (рис. 5.29) Кроме указанного для ТА-1138 обеспечи- вает включение по схеме «директор—секре- тарь», спаренное через блокиратор УБ-5 или установку АВУ, подключение дополни- тельного звонка, а также наведение справ- ки по сети УАТС при разговоре с абонен- том ГТС. Комплектуется шестижильным шнуром с розеткой РТ-6, оснащен световым индика- тором входящего вызова н кнопкой справок
ТА-1144 (рис. 5.30) Обеспечивает те же возможности, что и ТА-1138, и, кроме того, «безобрывное» от- ключение аппарата от линии и подключение его к дополнительной розетке. Комплектуется двухжильным шнуром со штепсельной розеткой с конденсатором
ТА-1131 «Лана» (рис. 5.31) РР2.184.342 ТУ Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, включение по схеме «директор—секре- тарь» и подключение дополнительного звон- ка, а также «безобрывное» отключение ап- парата от линии и подключение его к до- полнительной розетке. Комплектуется четырехжильиым шнуром со штепсельными розетками РТШК и РТШ, оснащен тональным приемником входящего вызова
ТА-П 65 «Стелла» (рис. 5.32) ТА-1173 «Ретро» (рис. 5.33) РР0.218.077 ТУ Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, а также «безобрывное» отключение ап- парата ют линии и подключение его к до- полнительной розетке. Комплектуется двухпроводным шнуром со штепсельными розетками РТШК и РТШ. Аппараты имеют сувенирное исполнение, друг от друга отличаются конструктивным оформлением
Продолжение табл. 5.24
Тип аппарата Номер техниче- ских уело 3’111 Способ включения, эксплуатационные возможно1 сти н схемно-конструктивные особенности
ТА-11540 ТА-11541 «Парма» (рис. 5.34) РГ0.218.005 ТУ Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь», подключе- ние дополнительного звонка, а также «без- обрывное» отключение аппаратов от линии и подключение к дополнительной розетке. Комплектуются четырехжильным шнуром со штепсельной розеткой с конденсатором, оснащены тональным приемником входяще- го вызова и динамическим 'микрофоном с усилителем. Аппараты имеют сувенирное исполнение, друг от друга отличаются конструктивным оформлением
«Вента» РР0.218.073 ТУ ♦
ТА-1153 Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения цепей. Комплектуется двухжильным шнуром с двухклеммной розеткой
ТА-1155 (рис. 5.35) Кроме указанного для ТА-1153 обеспечи- вает включение по схеме «директор—секре- тарь», спаренное включение через блокира- тор УБ-5 или установку АВУ, подключение дополнительного звонка. Комплектуется пятижильным шнуром с пя- тиклеммной розеткой
ТА-1157 Кроме указанного для ТА-1153 обеспечи- вает подключение дополнительного звонка, «безобрывное» отключение аппарата от ли- нии, подключение его к дополнительной розетке. Комплектуется трехжильным шнуром со штепсельной розеткой с конденсатором
ТА-1158 «ТОН» (рис. 5.36) РГ2.184.114ТУ Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь», .подключе- ние дополнительного звонка, а также «без- обрывное» и кратковременное отключение аппарата ют линии нажатием кнопки. Комплектуется четырехжильным шнуром со штепсельной розеткой с конденсатором, оснащен бестрансформаторной разговорной схемой и тональным приемником входяще- го вызова, имеет сувенирное исполнение
Продолжение табл. 5.2,
Тнп аппарата Номер техниче- ских условий Способ включения, эксплуатационные возможно- сти и схем ио-конструктивные особенности
«Уфа-82» (рис. 5.37) РВ0.218.006 ТУ Двухпроводное, возможно спаренное. с по- мощью приставок диодного разделения це- пей и «безобрывиое» отключение аппарата от линии и подключение его ж дополнитель- ной розетке. Комплектуется двухпроводным шнуром со штепсельной розеткой с конденсатором. Имеется возможность подключения- трех- проводного шнура, при этом обеспечивает- ся ' включение по схеме «директор—секре- тарь», спаренное через блокиратор УБ-5 или установку АВУ, и подключение дополни- тельного звонка. Аппарат имеет сувенирное исполнение
TA-600, ТА-4100 производства НРБ (рис. 5.38) Соответствуют НТД, согласо- ванной с Мин- связи СССР Двухпроводное, возможно спаренное с 'по- мощью приставок дйодного разделения ’це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь», подклю- чение дополнительного звонка, а также «безобрывиое» отключение аппарата от ли- нии при комплектации штепсельной розет- кой и наведение справок в модификации аппарата с кнопкой справок. Предусмотре- на установка в аппарате светового инди- катора входящего вызова, устройства АРУ приема и передачи и кнопки справок
СВ-667-К производства ВНР (рис. 5.39) Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь» и подклю- чение дополнительного звонка .
«Вариант» производства ГДР (рис. 5.40) Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, по схеме «директор—секретарь» и под- ключение дополнительного звонка и теле- фона
«Астра-70» (рис. 5.41) «Астра-72» (рис. 5.42) «Яскер-70» (рис. 5.43) «Яскер-74» (рис. 5.44) «Тюльпан» (рис. 5.45) производства ПНР Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь» и подклю- чение дополнительного звонка, а также «безобрывиое» отключение аппарата от ли- нии и подключение его к дополнительной розетке. Комплектуются штепсельными розетками. GTN-4c и GTN (кроме «Астры 70» и «Яс- кера-70»), оснащаются световым индика- тором входящего вызова или устройством освещения номеронабирателя —. для от- дельных модификаций аппаратов
Окончание табл. Г4
Тнп аппарата Номер техниче- ских условий Способ включения, эксплуатационные возможно- сти и схемно-конструктивные особенности
Т-66Са (рис. 5.46) Бс-23 производства ЧССР Соответствуют НТД, согласо- ванной с Мин- связи СССР Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь» и' подклю- чение дополнительного звонка. Оснащены устройством АРУ приема и местного эффекта
АТА-22 производства СФРЮ Двухпроводное, возможно спаренное с по- мощью приставок диодного разделения це- пей, блокиратора УБ-5 или установки АВУ, по схеме «директор—секретарь» и подклю- чение дополнительного звонка
Аппараты АТС с кнопочным номеронабирателем ТА-1152 (рис. 5.47) РГ0.218.060ТУ Двухпроводное, возможно «безобрывное» отключение аппарата от линии и подклю- чение его к дополнительной розетке. Комплектуется двухжильным шнуром со штепсельной .розеткой с конденсатором. Предусмотрено повторение последнего наб- ранного номера нажатием кнопки «Повтор» после отбоя соединения
«Электроника ТА-5» У82.184.005 ТУ Двухпроводное, возможно по схеме «дирек- тор—секретарь». Предусмотрено -повторение последнего набранного номера нажатием кнопки «Повтор» после отбоя соединения
Аппараты ЦБ РТС без номеронабирателя ТА-68ЦБ РР0.218.051 ТУ Двухпроводное для модификаций с двух- жильным шнуром, возможно ио схеме «ди- ректор—-секретарь» н подключение дополни- тельного звонка — для модификации с пя- тижильным шнуром
ТАН-70-4 РГ0.218.044 ТУ Двухпроводное
ТАН-76-4 РГ0.218.053 ТУ — » —
ТА-2116 «Спектр» РГ0.218.059 ТУ — » —
ТА-2114 РГ0.218.055 ТУ -— » —
Рис. 5.19. Принципиальная схема телефонного аппарата ТА-68М-2АТС
Рис. 5.20. Включение телефонных аппаратов ТА-68М-5АТС и ТА-72М-5АТС:
«> подключение дополнительного звонка НА (перемычка с клемм 2—3 розетки аппарата \Г
снимается); б) спаренное включение аппаратов через клеммную колодку XT блокиратора ;>-5
(перемычки с клемм 2—3 розеток аппаратов XTI, ХТ2 снимаются); е) включение аппаратов по
схеме «директор— секретарь* (для поступления вызова только на дополнительны ft аппарат
клеммы 3 розетки ХТ1 основного аппарата «директор» и 5 розетки ХТ2 дополнительного аппа-
рата «секретарь» не соединяются)
Рис. 5.21. Принципиаль-
ная схема телефонн ио
аппарата ТАН-70-2
Рис. 5.22. Принципиаль-
ная схема телефонною
аппарата ТАН-76-3
Рис. 5.2.). Принци-
пиальная схема те-
лефонного аппара-
та «Спектр»
ТА-1146
гг
Рис. 5.24. Принци-
пиальная схема те-
лефонного аппара-
та «Спектр»
ТА-1148
рис. 5.25. Принци-
пиальная схема те-
лефонного аппара
та «Спектр»
ТА-1162
I
I
I
I
I
I
сз м
Рис. 5.26. Принни
ппальная схема те
лефонного аппара
та «Спектр» .-
ТА-1164
Рнс. 5.27. Принци-
пиальная схема те-
лефонного аппара-
[ та «Спектр»
ТА-1166
xr
Рис. 5.28. Принцппи-
Рис. 5.29. Принци-
пиальная схема те-
лефонного аппара-
та ТА 1142
XT
Рис. 5.30. Принципи-
альная схема теле-
фонного аппарата
ТА-1144
Напряжение собственного шума, со-
здаваемого телефонным аппаратом на
выходе местной телефонной системы
(при затухании абонентской линии
О дБ), нагруженной на активное со-
противление 600 Ом, не должно быть
более 0,3 мВ псоф.
Рычажный переключатель телефон-
ного аппарата должен выдерживать без
нарушения регулировки не менее
450 000 срабатываний, что соответст-
вует сроку службы более 20 лет.
Дисковый номеронабиратель телефон-
ного аппарата должен выдерживать без
регулировки и замены деталей 1 I06
срабатываний механизма при заводе
пальцевого диска от нуля до упора,
что соответствует сроку службы
20 лет.
Для кнопочного номеронабирателя
любая из его кнопок должна выдержи-
вать без нарушения работоспособности
не меиее 300 000 срабатываний.
Методы испытаний, измерений и оп-
ределения параметров телефонных ап-
паратов общего назначения приведены
в ГОСТ 7153—68.
Основные сведения о телефонных ап-
паратах общего назначения отечествен-
ного и зарубежного производства, наи-
более широко используемых в эксплуз
тацин, приведены в табл. 5.24, а их
принципиальные схемы представлены на
рис. 5.19—5.48.
Рис. 5.31. Принципиальная схема телефонного аппарата «Лана» ТА-1131
Рис. 5.32. Принципиальная схема телефонного аппарата «Стелла» ТА-1165
Рис. 5.33. Принципиальная схема телефонного аппарата «Ретро» ТА-1173
Рис. 5.35. Принципиальная схема телефонного аппарата «Вента» ТА-1155
Рис. 5.34. Принципиальная схема телефонных аппаратов «Парма» ТА-11540 п ТА-11541
Рис. 5.36. Принципиальная схема телефонного аппарата «ТОН» ТА-И58
Рпс. 5.38. Принципиальная схема телефонных аппаратов ТА-600 н ТА-4100
С?
Рис. 5.42. Принципиальная схема телефонного аппарата «Астра-72»
[Ж
ю
Рис. 5.43. Принципиальная схема телефонного аппарата «Яскер-70»
Рис. 5 45. Принципиальная схема телефонного аппарата «Тюльпан»
Рпс. 5.46. Принципиальная схема телефонного аппарата Т-ббСа
Рис. 5.47. Принципиальная схема телефонного аппарата ТА-1152
Рис. 5.48. Структурная схема электронного номеронабирателя аппарата ТА-1152
о
На принципиальных схемах телефон-
ных аппаратов приняты следующие обо-
значения основных элементов (соглас-
но ГОСТ 2.710—81): ВМ— микрофон,
BF — телефон, Т — трансформатор, 3/—
контакты рычажного переключателя,
S2 — контакты номеронабирателя, НА -
звонок, XT—розетка, X — клемма, Л —
реле, R — резистор, С — конденсатор,
VD — диод, I Т — транзистор, DD —
цифровая микросхема, U — вызывное
устройство, HL — прибор световой сиг-
нализации, EL — лампа накаливания.
Выпускаемые телефонные аппараты
общего назначения комплектуются
обычными клеммными розетками для
подключения аппарата к линии и штеп-
сельными розетками (РТШ, РТШК,
GTN—-4 с, GTN и др.), обеспечивающи-
ми возможность «безобрывного» отклю-
чения аппарата от линии и подключе-
ния его к дополнительной розетке.
Включение штепсельных розеток РТШ
и РТШК показано на рис. 5.49.
Наряду с телефонными аппаратами
общего назначения в эксплуатации на-
ходятся телефонные аппараты и устрой-
ства специального назначения, предна-
значенные для использования в опре-
деленных условиях или выполнения
функций, которые не могут быть обес-
печены телефонными аппаратами об-
щего назначения. К таким аппаратам и
устройствам в первую очередь относят-
ся телефонные аппараты с усилителями
ТАН У 74, ТА-72-УП, ТЛУ-04 и ТАУ-
5108, используемые в основном людьми
с ослабленным слухом и для улучшения
слышимости при связи на длинных ли-
ниях (табл. 5.25, рис. 5.50—5.53), и
устройства для автоматического иабо
ра программируемых номеров (табл.
5.26 и рис. 5.54), монтерские телефон-
ные аппараты (табл. 5.27 и рис. 5.55).
На телефонных сетях страны широ-
ко применяются таксофоны местной
АМТ-69 (табл. 5.28, рис. 5.56) и меж-
дугородной МТА-15-2 (табл. 5.29,
рис. 5.57) телефонных сетей [2, 3].
Наряду с телефонными аппаратами и
таксофонами применяются различного
рода дополнительные оконечные або-
нентские устройства, из которых важ-
нейшими являются устройства для спа-
ренного включения телефонных аппа-
ратов: релейные блокираторы типа УБ-5
и Б-5 (рис. 5.58); приставки с диодным
разделением пепей ПДТ-1 (диодно-траи
зпеториая—рис. 5.59,а) и ЛП-1 (диод
но-тиратронная — рис. 5.59,6); аппара-
тура высокочастотного уплотнения АВУ
(см. разд. 3).
Клеммы релейных блокираторов А1,
Б1 и А2, Б2 используются для под-
ключения линейных проводов первого
и второго телефонных аппаратов, а
Штепсель Розетка Розетка
РТШК-П РТЦНУ
Рис. 5.49. Включение телефонных штепсельных («безобрывных») розеток РТШ-IV
и РТШК-IV:
а) одной розетки при двухпроводной схеме; б) двух розеток при двухпроводной схеме; в) двух
розеток при трехпроводной схеме
Таблица 5.25
Основные технические данные телефонных аппаратов с усилителями
Нормы и требования к показателям для аппаратов
Показатель
ТАН-У-74
ТА-72-УП
ТАУ-04
ТАУ-5108
Назначение
Для абонентов с частичной (до
30 дБ) потерей слуха и в других
случаях недостаточной громкости
принимаемой речи
Для включения в абонентские Для абонентов со значительной по-
линпи с затуханием 6... 24 дБ терей слуха
Слоговая разбор-
чивость, %
Не менее 75 при затухании тракта
31 дБ и уровне шума в помещении
приема 60 дБ
Эквивалент зату
хания передачи
местной телефон-
ной системы, дБ
Эквивалент зату-
хания приема мест-
ной телефонной
системы, дБ
Не более 12 при затухании абонент-
ской линии 4,5 дБ и не менее —1
при затухании абонентской линии
0 дБ
Не более —12 и не менее —24 при
затухании абонентской линии 4,5 дБ
и не более —16 и не менее —31 при
затухании абонентской линии 0 дБ и
положении максимального усиления
приема
Не менее 60 при затухании
тракта 39 дБ и не менее 50
при затухании тракта 47 дБ
при уровне шума в помещении
приема 55 дБ и работе с обыч
ным аппаратом па втором кон-
це тракта
Не более 10,4 поп затухании
абонентской линии 13 дБ
Не более 5,2 при затухании
абонентской линии 13 дБ
Не менее 80 при затухании тракта
31 дБ и уровне шума в помещении
приема 60 дБ при выключенном уси-
лителе приема; не менее 75 при вклю
чениом усилителе в дуплексном ре-
жиме; не менее 70 при включенном
усилителе в симплексном режиме
Не более 10 4 при затухании абонент-
ской линии 4,5 дБ и не менее 1 прн
затухании абонентской линии 0 дБ
Не более 5,2 при затухании абонент-
ской линии 4.5 дБ и не менее —3 прн
затухании абонентской линии 0 дБ
Сопротивление пос-
тоянному току, Ом,
не более
600
320 при вертикаль-
ном и 600 прн го-
ризонтальном по-
ложении микроте
лефонной трубки
200 в течение 0 25 .0,4 с пос-
ле снятия микротелефонной
трубки и 600... 1900 в течение
остального времени в зависи-
мости от положения перемыч-
ки шунта питан 1Я
320 при вертикальном и 600 прн го-
ризонтальном положении микротеле-
фонной трубки
Окончание табл. 5.25
Показатель Нормы и требования к показателям для аппаратов
ТАН-У-74 ТА-72-УП ТАУ-04 ТАУ-5108
Напряжение собст- венного шума, мВ псоф., не более 0,3 0,7 0,3
Параметры им- пульсов набора но- мера Наработка иа от- каз, ч, не менее 10 Соотве ООО тствуют требованиям ГОСТ 107 4000 10—81 5500
Габаритные раз- меры аппарата (с уложенной микро- телефонной труб- кой), мм 215X195X108 215X150X115 215X205X125 215X185X105
Масса, кг, не более 1,6 1,3 1,6 3,5 (с блоком питания)
Рис, 5.51. Принципиальная схема телефонного аппарата ТА-72-УП
клеммы 31 и 32 — для подключения
проводов их звонковых цепей, которые
должны быть соединены с клеммой
3Общ и заземлены для образования вто-
рого провода подачи вызывного сиг-
нала.
Приставки с диодным разделением
цепей характеризуются следующими ос-
новными параметрами затуханием, вно-
симым в разговорную цепь открыты-
ми диодами; переходным затуханием
между разговорными цепями аппара-
тов; допустимым снижением уровня
громкости вызывного сигнала. Клеммы
Л1 п Л2 (рис. 5.59) приставок пред-
назначены для подключения проводов
абонентской линии, клеммы Т1 и Т2—
линейных проводов телефонных аппа-
ратов.
При использовании аппаратуры АВУ
блок НЧ—А с безобрывиой розеткой
устанавливается на месте телефонной
розетки у абонента, линия которого за-
действована Провода абонентской ли-
нии подключаются к клеммам 1 и 2
блока, линейные провода аппарата — к
клеммам 3 и 5 штепселя блока.
Блок ВЧ—А устанавливается у або-
нента, линия которого включена в АТС
дополнительно по задействованной або-
оад
Рпс. 5.52. Принципиальная схема телефонного аппарата ТАУ-04
нентской линии, причем параллельно
этой линии подключается ввод к месту
установки блока. Расстояние от места
установки блока до телефонного аппа-
рата не должно превышать 50 м. Про
вода абонентской линии, розеточный
шнур телефонного аппарата и шнур
блока батарей ББ подключаются к со-
ответствующим клеммам блока ВЧ—А
При этом провода абонентской линии
подключаются в любой полярности, а
провода блока ББ — с соблюдением по-
лярности, указанной на наконечнике
шнура блока.
Для подключения телефонного аппа
рага к блоку ВЧ—А необходимо пред-
варительно отсоединить один из выво-
дов звонка от линейного провода ап-
парата (так же, как это делается при
спаренном включении телефонных аппа-
ратов через релейные блокираторы
УБ-5 или Б 5, см. рис 5.20). Порядо"
240
подключ, чия пр^мдоз рочсточного
шиура к клеммам б тока следующий:
провод шнура, связанный с отсоеди-
ненным от линейного провода аппарата
выводом звонка, подключается к клем-
ме Зв блока;
провод шнура, связанный с линейным
проводом аппарата, от которого был
отсоединен вывод звонка, подключается
к клемме Л1 блока;
провод шнура, связанный с другим
линейным проводом аппарата (с кото-
рым соединен через конденсатор и кон-
такт рычажного переключателя второй
вывод звонка), подключается к клемме
Л2 блока.
Кроме индивидуального подключения
телефонного аппарата к блоку ВЧ—А
возможно подключение двух аппаратов
по схеме «директор—секретарь». При
этом с клеммой Зв блока соединяется
Рпс. 5.53. Принципиальная схема телефонного аппарата ТАУ-5108
Основные технические данные
Показатель Нормы и требования
«Элетап» «Виза-32» «Электроника элетап-микро»
Число программируе- мых номеров Значность програм- мируемых номеров Вид памяти и способ программирования Дополнительные фун- кциональные возмож- ности Время хранения за- программированных номеров прн отклю- чении питания Параметры импуль- сов набора номера Способ питания Потребляемая мощ- ность, Вт, ие более Наработка иа отказ, ч, не меи'*е Коиструк пнное ис- полнение Масса, кг, не более 60 Магнитная; прошивкой ферритовых колец Набор номера кнопочным номерона номера — «именными» кнопками и повтор избранного номеронабирате- лем номера нажатием специальной кнопки после отбоя соединения; прием сигналов АТС и ответа або- нента иа громкоговоритель при по- ложенной микротелефоииой трубке; работа по двум линиям АТС с воз- можностью перехода от одной ли- нии к другой при удержании уста- новленного соединения; подключе- ние телефонных аппаратов по схе- ме «директор — секретарь» к каж- дой из абонентских линий Практически неограниченное 90 ... ПО 1,4—1,7; Не менее 500 От сети переменного тока 50 1500 Совмещенное с телефонным аппара- том; два блока — пульт управления и блок питания и коммутации 4,5 — пульт управления, 15 — блок питания и коммутации Электронная; на» меройабирателя бирателем; комбни ом еронабирателем повтор номера д мощью специалы отбоя; 300—1000 ч в за- висимости от со- стояния резервно- го источника пи- тания 650 ... 850 От сети перемен- ного тока; резерв- ный источник — батарея «Крона- ВЦ» 2 6000 Приставка к теле- фонному аппарату общего назначе- ния 1,3 2 катием кнопок ио- ироваииый набор 20 знаков с по- ной кнопки после подключение уст- ройства по схеме «директор — се- кретарь» Суммарная 95—105 мс Импульсный 1,45—1,55; Межсерийная 660 ... 820 От батареи АТС и аккумуляторной батареи 7Д-0.1 Совмещенное с телефонным аппа- ратом в одном корпусе 2,5
Таблица b.26
устройства автонабора
к показателям для типов устройств
«Трель-1» «Электроника ЭКСИ ТОН 01» АН-4.С.8х60 «Элетап-2» ТА-11430ИН «Элта»
20 7 Магнитная; прошивкой ферритовых колец Комбинированный набор номера — «именными» кнопками устройства и номеронабирателем аппа- рата, прием сигналов АТС н ответа абонента на громкоговоритель Практически неограни- ченное длительность, нс коэффициент 14—1,7; пауза, мс 650 ... 851 8 3500 Приставка к телефонном го назначения 3.0 32 Электронная; на жатием цифровых кнопок Набор номера ци- фровыми кнопка- ми; комбиниро- ванный набор с помощью адрес- ных и цифровых кнопок: повтор номера до отбоя Не меиее 48 ч 90—110 мс От сети перемени резервный источ- ник — аккумуля- торная батарея 10 000 у аппарату обше- 1,2 60 8 Электронная; нажатием кнопок ном Набор номера кнопочным иоме^она 20 знаков с помощью специальной комбинированный набор — «именны- ми» кнопками и номеронабирате- лем; запись одной или нескольких межсерийиых пауз в ходе набора номера нажатием кнопки повтора; восьмиразрядная индикация наби- раемых и программируемых номе- ров; работа по двум линиям АТС с возможностью перехода от одной линии к другой прн удержании ус- тановленного соединения; возмож- ность набора номера н ведения раз- говора по одной линии АТС в ава- рийном режиме при отключении се- ти переменного тока Не меиее 100 ч 1,4—1,6; 650 ... 800 эго тока резервный источник — батарея «Крона-ВЦ» 10 4000 Совмещенное с телефонным аппа- ратом; два блока — пульт управле- ния и блок питания 2,5 — пульт управления, 1,5 — блок питания 32 ероиабирателя бирателем снопки после Не менее 0,5 ч 95—105 мс 1,5±5% От батареи АТС 6000 Совмещенное с телефонным аппаратом в одном корпусе 1,5
Рис. 5.54. Струк
турная схема теле
фонной приставки
«Виза-32»
С!
BF
Рис. 5.55. Принципиальная схема мон-
терского телефонного аппарата
ТА-5114
Рис. 5.56. Принци-
пиальная схема
таксофона местной
телефонной сети
АМТ-69
Табл и ц а 5.27
Основные технические данные монтерских телефонных аппаратов
Показатель Нормы и требования к показателям для аппаратов
ТАМ-56 1 TA-SI14
Назначение Функциональные возможности Слоговая разбор- чивость, %, не менее Сопротивление пос- тоянному току, Ом, не более Способ питания Наработка на от- каз, ч, не менее Масса, кг, не -более Для служебных связей монтера на линии с телефонными стан- циями и проверки состояния отдельных участков линии при затухании до 26 дБ для воз- душной стальной линии диа- метром жилы 3 мм- Прием сигнала вызова на теле- фон, посылка индукторного вызова, ведение разговора 48 в тракте с затуханием 26 дБ при уровне окружающего шу- ма 60 дБ От местной батареи напряже- нием 3 В 10 2,2 Для служебных связей монте- ра на линии с АТС н контроля исправности линий при затуха- нии тракта до 22 дБ Получение акустического и оп- тического сигнала вызова, ус- тановление соединения с АТС и набор номера, ведение раз- говора, отбой 'по окончании разговора 75 в тракте с затуханием 22 дБ прн уровне окружающего шу- ма 60 дБ : 600 От батареи АТС 000 0,8 , '
Таблица 5.28
Основные технические данные таксофона АМТ-69
Показатель
Назначение
Модификации
Функциональные возможности
Нормы н требования к показателям
Для установления местных телефонных соедине-
ний при включении в АТС, обеспечивающие пе-
реполюсовку напряжения станционной батареи
на проводах абонентской линии таксофона при
ответе вызываемого абонента, с напряжением ба-
тареи 60 jig2 В или 48^2 В я сопротивлением пи-
тающего моста, соответственно равным
2х(500±50) Ом или 2х(400±40) Ом, при соп-
ротивлении шлейфа абонентской линии до 1000 Ом
АМТ-69/2 — для тарифа 2 коп., АМТ-69/5 — для
тарифа 5 коп., АМТ-69/15 —• для тарифа 15 коп.
за разовое соединение
Возможность пользования при оплате разговоров
по установленному тарифу прн соединениях с
обычными абонентами и бесплатных — с абонен-
тами экстренных и выделенных справочных
служб; автоматическое кассирование монет при
ответе вызываемого абонента; контроль монет
по геометрическим размерам, массе и ферромаг-
нитным свойствам сплава; возможность оплаты
Рис. 5.57. Принципиальная схема
вывод звонка дополнительного аппа-
рата.
Кроме описанных выше оконечных
абонентских устройств для спаренного
включения телефонных аппаратов су-
ществуют также не рассматриваемые
здесь релейные блокираторы, предна-
значенные для работы с сельскими АТС
ВРС-20М, АТС-100/500, АТС-50/100,
АТСК-40/80.
Рис. 5.58. Принципиальная схема
блокиратора Б-5
междугородного таксофона МТА-15-2
VD1
ТЮ-----1---------->|---оЛ1
Л R Д22ВВ
U 5,1к
VT
МПМАКгЬ/
Т2 о
VH2
-------—К----оЛ2
а) Д226В
Рис. 5.59. Принципиальные схемы приставок диодного разделения цепей:
а — диодно-транзнсторная ПДТ-1; б — диодно-тиратронная АП-1
Окончание табл. 5.28.
Показатель
Нормы и требования к показателям
Слоговая разборчивость, %, не
менее
Эквивалент затухания передачи
местной телефонной системы,
дБ
Эквивалент затухания приема
местной телефонной системы,
дБ
Эквивалент затухания местно-
го эффекта, дБ, не менее
Сопротивление постоянному
току, Ом, не более
Параметры' импульсов набора
номера н надежности номеро-
набирателя
Число срабатываний^монетного
механизма, цикл, не менее
Число срабатываний рычажно-
го переключателя, не менее
Наработка таксофона на от-
каз, ч, не менее
Габаритные размеры (с пове-
шенной микротелефонной труб-
кой), мм
Масса, кг, не более
разговора монетами достоинств 2 коп. н 1 коп.
в таксофоне АМТ-69/2; возможность включения
наружного вызывного устройства и устройства
тревожной сигнализации
70 при затухании тракта 31 дБ
Не более 13,9 при затухании абонентской линии
4,5 дБ и не менее —0,9 прн затухании абонент-
ской линии 0 дБ
Не более 6,8 при затухании абонентской линии
4,5 дБ и не менее —2,6 при затухании абонент-
ской линии 0 дБ
17,4
400 прн вертикальном и 600 при горизонтальном
положении микротелефонной трубки
Соответствуют ГОСТ 10710—81
200 000
300 000
5000
351X290X131
12
Таблица 5.29
Основные технические данные междугородного таксофона МТА-15-2
Показатель
Назначение
Комплект таксофона
Число тарифных зон
Достоинство монет для оплаты
Число монет в накопителе
Контроль монет
Нор,мы и требования к показателям
Для автоматического установления междугород-
ных соединений с немедленной оплатой по зо-
нально-временному принципу при включении в
МТС шнурового типа на правах прямой телефон-
ной линии с сопротивлением шлейфа до 3000 Ом
с помощью согласовывающего комплекта, обеспе-
чивающего согласование сигналов взаимодействия
абонентского аппарата и аппаратуры МТС
Абонентский аппарат
Согласовывающий комплект с многозоновой при-
ставкой
Блок питания
Дешифратор
10
15 коп. (включая юбилейные)
Не менее 3
По физическим свойствам сплава н геометричес-
ким размерам
Окончание табл. 5.29
Показатель
Нормы и требования к показателям
Способ кассирования монет
Показатели качества передачи
речи
Источник питания
Первой монеты — вручную, нажатием клавиши
«ОТВЕТ» при ответе вызываемого абонента, по-
следующих монет — автоматически, по сигналам
управления (переполюсовки напряжения) от сог-
ласовывающего комплекта
Соответствуют ГОСТ 9686—68
Для абонентского аппарата — источник перемен-
ного тока напряжением 24 В, для согласовываю-
щего комплекта — источник постоянного тока
напряжением 24 и 60 В
Мощность, потребляемая або-
нентским аппаратом от сети пе-
ременного тока, В-А, не более
Ток, потребляемый согласовы-
вающим комплектом, А, не бо-
лее
Наработка на отказ, ч, не ме-
нее
Масса, кг, не более
25
0,4 от источника напряжением 60 В и 0,25 от
источника напряжением 24 В
3200
Абонентский аппарат — 8,4; согласовывающий
комплект — 7,5; блок питания — 3,5; дешифра-
тор — 0,25
Раздел 6.
ЭЛЕКТРОПИТАЮЩИЕ УСТАНОВКИ ГТС
6.1. Общие сведения
Состав и назначение ЭПУ
Электропитающая установка (ЭПУ)
является частью электроустановки объ-
екта связи и предназначена для пре-
образования, регулирования и переда-
чи на станционное оборудование АТС
электрической энергии постоянного и пе-
ременного тока. ЭПУ должна обеспе-
чивать бесперебойное электропитание
аппаратуры АТС и систем передачи с
заданными показателями надежности.
ЭПУ городских АТС содержит: выпря-
мительные устройства, аккумуляторные
батареи, устройства гарантированного
питания переменным током (инверто-
ры), устройства регулирования постоян-
ного и переменного напряжения, рас-
пределительно-коммутационные устрой-
ства и токораспределительные сети
(ТРС) постоянного и переменного тока.
При построении и выборе оборудова-
ния ЭПУ предусматриваются макси-
мальная автоматизация ее работы и
длительная эксплуатация без постоян-
ного ' присутствия обслуживающего пер-
сонала. ЭПУ должна обладать доста-
точно высокими КПД и коэффициентом
мощности при сравнительно небольших
удельных затратах цветного металла,
быть экономичной в эксплуатации и
строительстве.
Напряжение питания
Номинальным напряжением опорного
источника постоянного тока для всех
видов аппаратуры городских АТС яв-
ляется напряжение—60 В. При нали-
чии оборудования, требующего другого
напряжения, последнее должно созда-
ваться путем преобразования опорного
напряжения с помощью полупроводни-
ковых источников вторичного электро-
питания (ИВЭ), входящих в состав
аппаратуры связи. Некоторые типы им-
портируемых в СССР АТС, рассчитан-
ных в порядке исключения, по согласо-
ванию с Министерством связи СССР,
на напряжение опорного источника —
48 В, должны закупаться в комплекте
с ЭПУ.
При рассмотрении норм на допусти-
мые изменения опорного напряжения
питания АТС следует различать:
статические пределы изменения на-
пряжения, т. е. изменения напряжения
при плавном изменении воздействий,
влияющих на выходное напряжение
(ток нагрузки, напряжение электроснаб-
жения и т. д.);
динамические пределы изменения на-
пряжения, т. е. изменения напряжения
при нестационарных процессах, возни-
кающих в ЭПУ и ТРС прн коммута-
ции электропнтающего оборудования,
случайных коротких замыканиях в пи-
таемой аппаратуре и т. д.
Статические предеды допустимых
изменений напряжения питания электро-
механических систем АТС, разработан-
ных до 1985 г. (АТСДШ, АТСК с ре-
лейным управлением, аппаратура систем
передачи), при номинальном напряже-
нии опорного источника — 60 В: 58 ...
... 66 В; 58... 64 В (для аппаратуры,
разработанной до 01.01.70); 54—66 В
(для аппаратуры, предназначенной на
экспорт). При этом допускаемая пуль-
сация напряжения, создаваемая опор-
ным источником тока и измеренная псо-
фометром,—5-10~3 В.
Динамические пределы изменения на-
пряжения для этих АТС не нормиру-
ются.
Пределы изменения напряжения пи-
тания для всех систем АТС, разраба-
тываемых с 1985 г., должны соответ-
ствовать ГОСТ 5237—83 (измеряются
на входе токораспределительного щита
автозала).
Статические пределы допустимых из-
менений напряжения для этих АТС
(при номинальном напряжении опорно-
го источника —60 В) — 54... 72 В или
54... 66 В. Динамические пределы из-
менения напряжения для них приведе-
ны в табл. 6.1.
При определении допустимых преде-
лов изменения напряжения электронных
и квазиэлектронных АТС, разработка
которых проходила до введения ГОСТ
5237—83, следует руководствоваться
техническими условиями на эти АТС.
Таблица 6.1
Нормы допустимых изменений
напряжений питания прн переходных
процессах в ЭПУ для станций,
разрабатываемых с 1985 г.
Длительность воздействия прямоуголь- ным им пуль- сом ‘имп- мс Допустимые изменения на- пряжения, %, от UB0M
на вы- ходе ЭПУ на ТРС на входных зажимах пи- тания аппа- ратуры связи
<5 +10 +20 +30 +40 +20
Примечания I. При указанных изменениях
напряжения на входных зажимах питания ап-
паратуры связи должны обеспечиваться ее за-
данные для этих условий выходные пара-
метры.
2. Должна обеспечиваться исправность ап-
паратуры связи при включении, выключении
напряжения питания и при полном кратковре-
менном пропадании напряжения на ее входе
на время до 50 мс и занижении его на 30%
от номинального значения на время до 300 мс.
3. Допускается величину изменения напря-
жения между ЭПУ и ТРС распределять про-
порционально величинам индуктивности их
проводок.
Различные виды вновь разрабатывае-
мого полупроводникового оборудования
или отдельных его узлов, предназна-
ченных для использования на дейст-
вующих АТС электромеханических сис-
тем, должны иметь собственную защи-
ту от перенапряжений, возникающих при
нестационарных процессах в электро-
питающих установках и токораспреде-
лительной сети. Выпуск оборудования
без такой защиты может осуществлять-
ся только по специальному согласова-
нию с Главсвязьпроектом и Министер-
ством связи СССР.
Допустимая величина псофометриче-
ского значения напряжения пульсации,
создаваемой источником опорного на-
пряжения, не должна превышать 5 мВ
при использовании электропитающего
оборудования, разработанного до
1983 г., и 2 мВ при использовании
оборудования более поздних разрабо-
ток. Напряжение пульсации опорного
источника проверяется при его работе
на активную нагрузку. Все виды вновь
разрабатываемой аппаратуры, связи не
должны создавать на опорном источ-
нике пульсацию, измеренную на вход-
ных клеммах питания этой аппаратуры,
превышающую по своему псофометриче-
«кому значению 2 мВ. Невзвешенное
(действующее) значение допустимого
напряжения пульсации, создаваемой
оборудованием ЭПУ или АТС, разра-
ботанным после 1983 г., не должно
превышать 0,25 В в диапазоне частот
до 300 Гц и 0,015 В в диапазоне час-
тот 300 Гц ... 200 кГц.
Допустимые пределы изменения на-
пряжения н частоты переменного тока
(- 220 В, fНОМ------ 50 Гц), необходи-
мого для питания отдельных видов обо-
рудования связи:
по напряжению составляют: 187...
... 242 В при питании аппаратуры от
электросети общего назначения; 213...
. 227 В при питании аппаратуры от
электросети общего назначения через
устройства регулирования;
по частоте 47,5 ... 52,5 Гц.
При этом коэффициент нелинейных
искажений допускается не более 10%.
Оборудование АТС, питающееся ог
напряжения 220 В переменного тока и
не участвующее непосредственно в обес-
печении стабильного функционирования
станции (проверочная аппаратура, дисп-
лей и т. д.), в нормальном режиме ра-
боты электроустановки ' должно под-
ключаться к шинам гарантированного
электропитания переменным током с
резервированием питания от стационар-
ной или передвижной дизельной элек-
тростанции (ДЭС) и допускать перерыв
и питании на время запуска ДЭС.
Питание оборудования АТС, участ-
вующего непосредственно в основном
функционировании АТС и допускающего
коммутационный перерыв в питании
(время срабатывания контактора), дол-
жно резервироваться инверторами, под-
ключаемыми к опорному источнику
станции. В этих случаях при необхо-
димости питание аппаратуры связи от
сети переменного тока может осущест-
вляться через стабилизаторы напряже-
ния. Если оборудование АТС не допу-
скает даже коммутационного переры-
ва, питание его должно обеспечиваться
о< двух параллельно работающих ин-
верторов, каждый из которых рассчи-
тан на максимальное потребление мощ-
ности данной аппаратурой.
По условиям надежности и качества
электропитания АТС разделяются на
станции и подстанции (в перспектив-
ных системах концентраторы). Все АТС
емкостью свыше 3000 номеров незави-
симо от нх функционального построе-
ния по условиям электропитания сле-
дует относить к разряду станций. АТС
емкостью менее 3000 номеров иа райо-
нированных ГТС — к разряду подстан-
ций. При включении в подстанции особо
ответственных абонентов (например,
станций скорой помощи, руководящих
советских и партийных организаций и
т. д.) их электропитание может выпол-
няться по требованиям, принятым для
телефонных станций.
Токи нагрузки
Токи типовых расчетных нагрузок
АТС различных систем приведены в
табл. 6.2. При конкретном проектирова-
нии с учетом устанавливаемого обору
дования и ожидаемой телефонной на
грузки они могут отличаться от приве-
денных.
Таблица 6.2
Токи, потребляемые аппаратурой АТС
различных систем
Тип АТС Ток в ЧНН, А, на АТС емкостью, номеров
10 000 20 000
АТС-54А 450 900
АТСК 500 1000
АТСК-У 450 900
КМК 20Т 500 1000
Пентаконта 1000, С* 1000 2000
Пентакросс 1000 С* 1000 2000
МТ-20/25 750 1200
АТСЭ-200 350 700
* Напряжение питания станций 48 В.
Условия электроснабжения
городских АТС
Электроснабжение телефонных стан-
ций и подстанций должно обеспечивать-
ся в соответствии с требованиями ве-
домственных норм технологического
проектирования (ВНТП). Электроснаб-
жение телефонных станций, как правя
ло, должно осуществляться от энерге-
тических систем по двум фидерам, под-
ключенным к независимым источникам
переменного тока. Резервирование элек-
троснабжения от энергосистем может
предусматриваться от стационарной ли-
бо передвижной ДЭС. На узловых
станциях, как правило, предусматрива-
ется установка стационарной ДЭС.
Электроснабжение подстанций может
предусматриваться от одного фндера.
Два фидера и два независимых источ-
ника для питания подстанций исполь-
зуются лишь в случае их наличия в
здании, где устанавливается подстан-
ция. Резервирование электроснабжения
подстанций может предусматриваться
лишь с помощью передвижной ДЭС.
Токораспределительные сети
Токораспределительная сеть постоян-
ного тока электромеханических систем
АТС выполняется пр магистральному
принципу (рис. 6.1,с). Отдельные виды
оборудования, критичного к кратко-
временным перенапряжениям, могут
подключаться непосредственно к выходу
ЭПУ. Сечение проводов определяется
минимальным напряжением в конце
разряда аккумуляторной батареи и ми-
нимально допустимым* напряжением на
стативах с аппаратурой связи при мак-
симальной нагрузке АТС. Падение на-
пряжения в заземленном полюсе от об-
щей шины нагрузки до наиболее уда-
ленного статива не должно превышать
0,5 В.
Токораспределительные сети постоян-
ного тока электронных и квазиэлектрон-
ных АТС выполняются в зависимости
от конкретных условий на проектиро-
вание по радиальному (рис. 6.1,6) или
радиально-магистральному (рнс. 6.1,в)
принципу. Помимо расчета ТРС на
требования, принятые для электромеха-
нических систем АТС, в процессе про-
ектирования ЭПУ электронных и ква-
зиэлектронных АТС необходимо прово-
дить расчет допустимых изменений на-
пряжения на аппаратуре АТС при не-
стационарных процессах, вызванных
случайными короткими замыканиями в
питаемой аппаратуре. Расчет ТРС перс-
пективных АТС должен проводиться по
методикам, разработанным предприя-
тиями Главсвязьпроекта.
Расчет токораспределительной сети
переменного тока производится по об-
щепринятой методике иа минимум про-
водникового материала.
Заземления
Рабочее и защитное заземления АТС
должны оборудоваться в соответствии
с положениями ГОСТ 464—79.
Нормы иа сопротивление заземления
АТС, ие использующих землю в каче-
стве проводника тока для межстанцион-
ных связей, приведены в табл. 6.3.
Нормы на сопротивление заземления
АТС, использующих землю в качестве
проводника тока для межстанционных
связей, приведены в табл. 6.4.
Для электронных и квазиэлектронных
АТС могут потребоваться сопротивле-
Таблица 6.3
Нормы на сопротивления заземления
АТС, ие использующих землю в качестве
проводника тока
Удельное сопротив- ление грунта, Ом-м Сопротивление за- щитного заземляю- щего устройства, Ом, при числе соедини- тельных цепей, вве- денных в станцию
до 5 вклю- чительно свыше 5
До 100 включи- тельно 10 8
Свыше 100 ...300 включительно 15 10
Свыше 300... 500 включительно 20 15
Свыше 500 35 20
Рис. 6.1. Типы токораспределительных сетей постоянного тока, построенных по прин-
ципу:
магистральному; б) радиальному; е) радиально-магистральному
Нормы на сопротивление заземления АТС, использующих землю
в качестве проводника тока
Общее чис- ло соедини- тельных ли- ний До 25 включи- тельно 26...50 51.. .100 101. .200 201. .500 501. .1000 Свыше 1000
Сопротивле- ние рабоче- защитного заземляю- щего уст- ройства, Ом, не более 25,0 12,0 6,0 3,0 2,5 1,0 0,5
ния рабочего заземления, отличные от
указанных в табл. 6.3 и 6.4. В этом
случае максимальные значения сопро-
тивлений должны оговариваться в тех-
нических условиях на эти станции.
Внутри АТС» как правило, выполня-
ются две отдельные заземляющие про-
водки. Проводка защитного заземления
может выполняться стальной нетокове-
дущей шиной сечением не менее (25 X
Х4) мм2. Рабочее заземление выпол-
няется путем соединения щитка зазем-
лений с плюсовой шиной нагрузок. На
электронных и квазиэлектрониых АТС
помимо проводки защитного и рабоче-
го заземления ' выполняется дополни-
тельно проводка электронного (или сиг-
нального) заземления, предназначенная
для питания и обмена сигналами низ-
ковольтной электронной аппаратуры.
Минимальные сечения проводки рабо-
чей и электронной земли определяются
ТУ или НТД для конкретного типа
АТС. Все заземляющие проводки соеди-
няются только в одной точке на щит-
ке заземлений.
6.2. Системы
электропитания
городских АТС
Безаккумуляторная система
питания
Питание аппаратуры АТС произво-
дится непосредственно от выпрями-
тельных устройств (рис. 6.2), обеспе-
чивающих заданные динамические вы-
ходные параметры ЭПУ и сглаживание
пульсации выпрямленного напряжения
без аккумуляторной батареи.
Мощность выпрямителей должна быть
рассчитана на обеспечение пиковой на-
грузки АТС.
Для увеличения надежности питания
АТС может предусматриваться парал-
лельная работа двух выпрямителей, под-
ключенных ' к различным вводам пере-
менного тока (если они имеются) или
к разным фазам трехфазной сети при
использовании -однофазных выпрямите-
лей.
При выключении сети переменного
тока происходит техническая останов-
ка АТС.
Такая система электропитания весь-
ма проста и практически не требует об-
служивания, но предъявляет повышен-
ные требования к электрическим ха-
рактеристикам выпрямителей.
Серьезным недостатком системы яв-
ляется возможность перерыва питания
АТС, так как большинство энергосетей
Рис. 6.2. Структурная схема
безаккумуляторной системы
питания
отказываются гарантировать непрерыв-
ность питания даже при подключении
выпрямителей к двум вводам перемен-
ного тока, подключенным к независи-
мым источникам, оставляя и в этом
случае за собой право перерыва в пи-
тании на время до 2 с. В связи с этим
на ГТС такая система получила рас-
пространение лишь для питания теле-
фонных подстанций.
При безаккумуляторном питании под-
станций электронных и квазиэлектрон-
ных АТС требуется предварительная
аналитическая или практическая про-
верка на устойчивость системы к воз-
можным возникновениям автоколеба-
ний.
►
Буферная система питания без
регулирования напряжения во
время заряда батареи
Во всех режимах работы сохраняется
параллельное соединение выпрямителей,
аккумуляторной батареи и нагрузки
(рис. 6.3).
При наличии напряжения сети пере-
менного тока выпрямители обеспечивают
питание аппаратуры связи и содержа-
ние батареи в режиме постоянного
подзаряда.
При исчезновении напряжения в сети
переменного тока работа выпрямителей
прекращается. Питание аппаратуры осу-
ществляется от аккумуляторной бата-
реи, работающей в режиме разряда.
При появлении напряжения в сети
переменного тока работа выпрямите-
лей возобновляется, они обеспечивают
питание нагрузки и заряд аккумулятор-
ной батареи.
Мощность рабочих выпрямительных
устройств выбирается для тока ЧНН,
число аккумуляторов 30—31 прн допу-
стимых пределах напряжения if о %
или 28 при допустимых пределах i^o% -
Рис. 6.3. Структурная схема буферной
системы питания без регулирования на-
пряжения во время заряда батарей
Основными достоинствами системы
являются простота, высокая надежность
и хорошие динамические характеристи-
ки. Недостаток — ограниченная область
применения из-за значительных колеба-
ний выходного напряжения, поэтому
эта система может использоваться лишь
для аппаратуры, рассчитанной на ши
рокие пределы напряжения питания,
с кислотными аккумуляторами.
Буферная система питания с
дополнительными группами
Буферная система питания с допол-
нительными группами аккумуляторов
(рис. 6.4) отличается от вышерассмот-
ренной буферной системы, тем, что чис-
ло аккумуляторов в батарее опреде-
ляется из максимально допустимого на
пряжения во время эксплуатационного
заряда батареи и в типовых решениях
принимается равным 28 акк.
При отсутствии напряжения в сети
переменного тока по мере разряда ба-
тареи и снижения ее напряжения про-
исходит подключение одной или двух
дополнительных групп аккумуляторов
для поддержания напряжения на аппа-
ратуре связи. Во время заряда батареи
по мере увеличения напряжения до-
полнительные группы отключаются.
Общее число дополнительных после-
довательно включенных аккумуляторов
определяется из условия поддержания
минимально допустимого напряжения
на питаемой аппаратуре в конце .раз-
ряда батареи.
Число групп, в которые объединяют-
ся аккумуляторы, определяется допу-
стимым диапазоном колебания напря-
жения на нагрузке:
УдА кк ^rnax Umin ,
где УДдкк ~ максимальное напряже-
ние одной группы дополнительных эле-
ментов; ДУ — максимальное падение
напряжения от выхода ЭПУ до точки
нормирования напряжения.
Практически для аппаратуры, рассчи-
тайной на пределы напряжения 58—
н 66 В, одна дополнительная группа со-
стоит из двух-трех последовательно
включенных аккумуляторов, число
групп — две. Эта система _ используется
_,лншь с кислотными аккумуляторами.
Достоинством системы является обес-
печение узких пределов питающего на
пряжения прн достаточно высоких энер-
Рис. 6.4. Структурная схема буферной системы питания с дополнительными эле-
ментами
гетическнх показателях. К недостаткам
следует отнести сложность заряда до-
полнительных групп и решение вопро-
са резервирования устройства комму-
тации дополнительных групп при зада-
нии повышенной надежности электро-
питания.
Буферная система питания с
вольтодобавочным конвертором
По принципу работы данная система
(рис. 6.5) аналогична системе с допол-
нительными элементами. Отличием явля-
ется использование вместо дополнитель-
ных элементов вольтодобавочного кон-
вертора (ВДК); вход которого под-
ключен к аккумуляторной батарее, а
выход — последовательно в цепь пита-
ния аппаратуры связи.
Наиболее распространены ЭПУ с ВДК,
в которых при нормальном режиме ра-
боты установки ВДК выключен. Во вре-
мя разряда батареи на нагрузку
ВДК автоматически включается н
плавно регулирует выходное напря-
жение ЭПУ, которое остается прак-
тически неизменным в течение всего
разряда и начальной стадии заряда до
выключения ВДК. При проектировании
допускается использовать в этой систе-
ме весь допустимый диапазон напряже-
ния для аппаратуры связи, предусматри-
вая снижение напряжения на выходе
ЭПУ в конце разряда аккумуляторной
батареи.
В таких ЭПУ аккумуляторная батарея
должна состоять, как правило, из 28
последовательно включенных аккумуля-
торов.
Максимальное выходное напряжение
ВДК 10... 14 В
Достоинством системы является высо-
кое качество питающего напряжения,
хорошие динамические характеристики и
потенциально высокая надежность. К
недостаткам следует отнести более вы-
сокую стоимость ЭПУ (по сравнению с
ранее рассмотренными системами) и по-
вышенный расход свинца за счет потерь
в ВДК.
Рис. 6.5. Структурная схема буферной системы питания с вольтодобавочиым кон-
вертором
Система питания с отделенной
от нагрузки аккумуляторной
батареей
При наличии напряжения в сети пе-
ременного тока питание нагрузки про-
изводится непосредственно от выпрями-
тельного устройства (рис. 6.6). Аккуму-
ляторная батарея отключена от на-
грузки и находится в режиме постоянно-
го подзаряда, обеспечивающего ее со-
хранение в полностью заряженном со-
стоянии.
При исчезновении напряжения в сети
переменного тока или повреждении вы-
прямителя аккумуляторная батарея ав-
томатически подключается к нагрузке.
Во всех ЭПУ, выпускаемых после
1975 г., батарея подключается без пе-
рерыва питания АТС с помощью тирис-
торного или транзисторного ключа. Во
время разряда батареи на нагрузку в
существующих ЭПУ выходное напряже-
ние определяется напряжением батареи.
Никакого регулированиями цепях посто-
янного тока во время разряда батареи
ие предусматривается.
При появлении напряжения в сети пе-
ременного тока и возобновлении работы
выпрямительного устройства аккумуля-
торная батарея отключается от нагрузки
и включается на заряд либо непосред-
ственно от резервного выпрямителя, ли-
бо от последовательно включенных ре-
зервного выпрямителя, либо от после-
довательно включенных резервного и
вольтодобавочного выпрямителей.
Система может использоваться как
для аппаратуры связи, рассчитанной на
пределы напряжения • 54—72 В при ис-
пользовании кислотных или щелочных
аккумуляторных батарей, так н для ап-
паратуры, рассчитанной иа пределы на-
пряжения 54—66 В при использовании
только кислотных аккумуляторов.
Мощность выпрямителей выбирается
на максимальный (пиковый) ток нагруз-
ки. Минимальное число последовательно
включенных аккумуляторов определяет-
ся из условия обеспечения минимально
допустимого напряжения питания в кон-
це разряда аккумуляторной батареи.
Максимальное число аккумуляторов ог-
раничено верхним допустимым пределом
напряжения питаемой аппаратуры в на-
чале разряда аккумуляторной батареи.
Как правило, устанавливается 30 кислот-
ных или 47—49 щелочных аккумулято-
ров.
Основным достоинством системы яв-
ляется возможность использования лю-
бых аккумуляторов и относительная
простота.
Недостаток — неполное использование
стабилизирующих и фильтрующих
свойств аккумуляторной батареи.
Система питания с
комбинированными
выпрямителями
Данная система питания (рис . 6.7) яв-
ляется разновидностью системы с отде-
ленной от нагрузки аккумуляторной ба-
тареей, но ввиду значительного качест-
венного отличия от общего случая эта
система должна рассматриваться само-
стоятельно.
В состав комбинированного выпрями-
теля входят три самостоятельных ком-
понента системы: неуправляемый вы-
прямитель, обеспечивающий исходное .на-
пряжение опорного источника, которое
при максимальном напряжении сети и
минимальной нагрузке должно быть не-
сколько ниже выходного напряжения
опорного источника; вольтодобавочный
конвертор с высокочастотным регулиро-
ванием выходного напряжения ЭПУ н
Рис. 6.6. Структурная
схема системы питания
с отделенной от нагрузки
аккумуляторной батареей
комбинированные
выпрямители
Распределительный
щит
Комбинированные
выпрямители
Распределительный
щит
Шка®
Ъатаоейных
предохранителей
।______
Зарядный
выпрямитель
Аккумуляторная
батарея ।—-
Контроль
и
сигнализация
Рис. 6.7. Структурная схема системы пи-
тания с комбинированными выпрямите-
лями
тиристорный ключ, обеспечивающий под-
ключение аккумуляторной батареи на
вход ВДК при исчезновении напряже-
ния сети переменного тока или повреж-
дения выпрямителя без перерыва пита-
ния.
При наличии напряжения сети пере-
менного тока питание аппаратуры обес-
печивает комбинированный выпрями-
тель. Аккумуляторная батарея отключе-
на от нагрузки и содержится в режиме
подзаряда, получаемого от зарядного
выпрямителя, работающего в режиме
стабилизации напряжения (в целях
улучшения энергетических показателей
подзаряд может осуществляться и от
отдельного маломощного выпрямителя).
Стабилизацию выходного напряжения
ЭПУ обеспечивает ВДК.
При исчезновении напряжения сети
переменного тока (или аварии неуправ-
ляемого выпрямителя) аккумуляторная
батарея подключается к входу ВДК, ко-
торый продолжает стабилизировать на-
пряжение на нагрузке во время разряда
батареи аналогично его действию в бу
ферной Системе с ВДК.
При появлении напряжения сети пере-
менного тока аккумуляторная батарея
отключается от нагрузки и заряжается
от зарядного выпрямителя.
При небольшом числе комбинирован-
ных выпрямителей резервного выпрями-
теля не требуется; его роль может вы-
полнять зарядный выпрямитель, подклю-
чаясь к.нагрузке через обходной диод Д
в буфере с аккумуляторной батареей
при снижении выходного напряжения
ЭПУ на несколько вольт. Оставшиеся в
работе комбинированные выпрямители в
этом случае продолжают работать в ре-
жиме ограничения выходного тока. По-
мимо создания цепи резервного питания
обходной диод Д улучшает динамиче-
скую характеристику ЭПУ, подключая
аккумуляторную батарею к нагрузке при
скачкообразном увеличении выходного
тока (например, прн коротких замыка-
ниях в каком-либо из узлов аппаратуры
АТС). В то же время наличие диода-Д
не является обязательным признаком
этой системы. На достаточно мощных
ЭПУ с большим числом комбинирован-
ных выпрямителей (включая резервные)
он может не устанавливаться.
Число последовательно включенные
кислотных аккумуляторов при наличие
обходного диода не должно превышать
27. Без установки обходного диода или
прн использовании вместо него тиристо-
ра число аккумуляторов может быть
увеличено до 28—29.
В принципе в этой системе могут ис-
пользоваться и щелочные аккумуляторы
прн соответствующих параметрах ВДК.
При верхнем допустимом пределе на-
пряжения на аппаратуре АТС 66 В чис-
ло щелочных аккумуляторов ие должно
превышать 44—45.
К достоинствам системы следует от-
нести сочетание потенциально возмож-
ных высоких динамических характерис-
тик с практически неизменным выход-
ным напряжением ЭПУ во всех режи-
мах работы. Но главным достоинством
этой системы на ближайшем этапе раз-
вития связи является возможность по-
лучения практически нескольких незави-
симых выходных цепей ЭПУ. Это по-
зволяет обеспечить питание АТС различ-
ных систем от одной ЭПУ без каких-ли-
бо ограничений. К недостаткам систе-
мы следует отнести относительное ус-
ложнение оборудования и наличие в од-
ной ЭПУ разнотипных выпрямителей.
6.3. Типовое
электропитающее
оборудование
Аккумуляторы
На городских телефонных станциях
средней и большой емкости используют-
ся аккумуляторные батареи, состоящие
из кислотных аккумуляторов типов С,
СК (ГОСТ 825—73) н СН (ФГ3.543.526
ТУ) производства СФРЮ.
В аккумуляторах типа С и СК ис-
пользуются поверхностные (положитель-
ные) и коробчатые (отрицательные)
электроды, помещенные в открытые со-
суды. Эти аккумуляторы различаются
между собой лишь толщиной межэле-
ментных полос (в аккумуляторах СК
они утолщены и рассчитаны .на корот-
кие режимы разряда).
Аккумуляторы типа С и СК, помещае-
мые в эбонитовые сосуды, обозначаются
СЭ н СКЭ (ГОСТ 825—73) соответст-
венно. Потребителю аккумуляторы по-
ставляются в разобранном виде и мон-
тируются на месте установки.
Минимальная емкость аккумуляторов
(С-1; СК-1) 36 А-ч. Максимальная ем-
кость аккумуляторов (С-148; СК-148)
5328 А-ч. Цифры 1 ... 148 определяют
номер аккумулятора. Емкость аккумуля-
тора С-1 в различных режимах разряда
указана в табл. 6.5. Емкость аккумуля-
торов других NN в различных режимах
разряда определяется данными табл. 6.5,
помноженными на номер аккумулятора.
Таблица 6.5
Емкость, отдаваемая аккумулятором С1
Емкость, А-ч, при разряде
О
s о. - о О га га О'
W га ю
< § Q со — о о
С-1 36 27 18,5 12,5 8
Максимальный зарядный ток в ре-
жиме стабилизации напряжения не ог-
раничивается и при достаточно большой
мощности выпрямительных устройств мо-
жет быть численно равным емкости, от-
данной аккумуляторами при разряде.
На рис. 6.8 приведены эксперименталь-
но полученные динамические сопротивле-
ния аккумуляторов СК, необходимые
для расчетов динамических характерис-
тик ЭПУ перспективных АТС.
Кислотные аккумуляторы типа СН
поставляются заводом-изготовителем в
собранном виде и представляют собой
закрытые аккумуляторы в баках из про-
зрачной или полупрозрачной пластмассы
с намазными пластинами.
Аккумуляторы СН, кроме аккумулято-
ра емкостью 36 А-ч выпускаются в од-
элементном исполнении. Аккумуляторы
емкостью 36 А-ч поставляются в моно-
блоках (батареей), состоящих из треп
аккумуляторов.
Габаритные размеры и масса аккуму-
ляторов типа СН приведены в табл. 6.6,
а электрические характеристики в раз-
личных режимах разряда — в табл. 6.7.
Максимальный зарядный ток во всех,
режимах заряда (кроме заряда при по-
стоянном напряжении) не должен чис-
ленно превышать 0,20—0,25 номиналь-
ной емкости при заряде до напряжения
2,30—2,33 В/акк. и 0,05—0,12 номиналь-
Рис. 6.8. Область динамических сопро-
тивлений аккумуляторов СК
Таблица 6.6
устройства
Габаритные размеры и масса
аккумуляторов типа СН
Аккумуля- тор * Длина, мм I Ширина, мм Высота, мм 1 Масса акку- мулятора без электро- лита, кг
3CH-36 155,3 241 338 13,2
СН-72 82 241 354 7,5
СН-108 82 241 354 9,5
СН-144 123,5 241 354 12,4
СН-180 123,5 241 354 14,5
СН-216 106 245 551 18,9
СН-288 106 245 551 23,3
СН-360 127- 245 550 28,8
СН-432 168 245 550 34,5
СН-504 168 245 550 37 8
СН-576 209,5 245 550 45,4
СН-648 209,5 245 550 48,6
СН-720 230 245 550 54,4
СН-864 271,5 245 550 64,5
СН-1008 313 245 550 74,2
СН-1152 354,5 245 550 84
Таблица 6.7
Емкость, отдаваемая аккумулятором
3CH-36 в различных режимах разряда
ной емкости при более высоких напря-
жениях заряда.
Конечное напряжение при разряде ак-
кумуляторов (кроме батареи 3CH-36) со-
ставляет: при 10-, 5- и 3-часовых режи-
мах разряда 1,80 В/акк., а при 0,5- и
0,25-часовых—1,75 В/акк.
В зависимости от электрооборудова-
ния, имеющегося на объекте, заряд ак-
кумуляторов можно проводить одним из
следующих методов:
при постоянном напряжении;
модифицированном при постоянном на-
пряжении;
при постоянном токе;
плавно-убывающим током.
На городских телефонных станциях
выпрямительные устройства предназна-
чены для преобразования напряжения
380/220 В промышленной частоты в на-
пряжение 60 В постоянного тока и ав-
томатического поддержания напряжения
на нагрузке (или зарядного тока акку-
муляторной батареи) в заданных преде-
лах.
В ЭПУ городских телефонных стан-
ций средней и большой емкости исполь-
зуются буферные выпрямительные уст-
ройства типа ВУК и ВУТ (2д0.321.068
ТУ).
Основные технические данные этих вы-
прямительных устройств приведены в
табл. 6.8.
В качестве регулирующего элемента в
выпрямительных устройствах типа ВУК
(рис. 6.9) используется дроссель насы-
щения, управляющие обмотки которого
питаются от полупроводникового стаби-
лизатора. Выпрямительный мост выпол-
нен на силовых кремниевых диодах. Для
сглаживания пульсаций используется
двухзвенный фильтр. Выпрямительное
устройство может работать в режимах
стабилизации тока и стабилизации на-
пряжения. Предусмотрена возможность
автоматического перехода из режима
стабилизации тока в режим стабилиза-
ции напряжения при увеличении напря-
жения до заданного значения на входе
вольтметрового устройства в схеме ав-
томатики ВУК.
По мере разработки выпрямителей ти-
па ВУТ и освоения их промышлен-
ностью Минсвязи СССР выпрямитель
типа ВУК снимаются с производства.
Регулирующим элементом в ВУТ (рис.
6.10) является выпрямительный мост
выполненный по трехфазной полностью
управляемой схеме на шести тиристорах.
Выходные ток и напряжение регулиру-
ются с помощью изменения момента по-
дачи на тиристор управляющего импуль-
са относительно положительной полу-
волны переменного напряжения. Для
сглаживания пульсаций используется
/.С'-фильтр. Выпрямитель может рабо-
тать в режиме стабилизации тока и лю-
бом из двух настроенных режимов ста-
билизации напряжения. Для снижения
времени заряда батареи ВУТ включает-
ся на более высокое напряжение до
снижения зарядного тока аккумулято-
ров, контролируемого устройством инди-
кации тока УИТ (2д0.005.010 ТУ). Вы-
прямители ВУТ рассчитаны на парал-
дельную ра оту до четырех выпрямите-
лей в режиме стабилизации напряже-
ния и пяти — в режиме стабилизации то-
ка. Габаритные размеры и масса выпря-
мителей типа ВУТ приведены в табл.
6.9.
Кроме указанных выпрямителей ВУК
и ВУТ в ЭПУ городских телефонных
станций используются выпрямители
ВС-6/8 и ВУК-8/300 (2д3.214.282 Ту).
Регулирующим элементом выпрямите-
ля ВС-6/8 (рис. 6.11) является импульс-
ный полупроводниковый стабилизатор,
работающий на высокой частоте. Он же
обеспечивает необходимое сглаживание
пульсаций. Выпрямитель работает в ре-
жиме стабилизации напряжения, вели-
чина которого устанавливается в преде-
лах 4... 7 В и поддерживается с точ-
ностью ±2%. Выпрямитель имеет огра-
ничение выпрямленного тока, которое
может регулироваться в пределах 7...
...9 А. Габаритные размеры 236X 506 X
Х204 мм.
В качестве регулирующего элемента в
выпрямителе ВУК-8/300 , (рис. 6.12) ис-
пользуется дроссель насыщения. Выпря-
митель имеет двухзвенный LC фильтр и
работает только в двух, заранее настро-
енных режимах стабилизации тока. Пе-
реключения с одного режима на другой
происходят автоматически при достиже-
нии заданного напряжения на нагрузке.
Включение и выключение выпрямите-
ля может производиться дистанционно
от какой-либо схемы управления. Вы-
ключение выпрямителя может также
происходить автоматически при повыше-
нии выходного напряжения до заданно-
го значения. Для исключения влияния
падения напряжения в токораспредели-
тельных сетях ЭПУ в выпрямителе пре-
дусмотрена возможность подключения
схемы контроля напряжения к любым
точкам питаемой цепи. Максимальное
напряжение выпрямителя 8,4 В. Макси-
мальный ток 300 А. Габаритные разме-
ры 2250 X550X 760 мм. Коэффициент
мощности не ниже 0,6. Псофометриче-
ское значение напряжения пульсаций не
более 5 мВ.
Вольтодобавочный конвертор
КВ-12/100
Вольтодобавочиый конвертор КВ-12/
100 (2д3.215.181 Ту) (рис. 6.13) пред-
назначен для поддержания выходного
напряжения ЭПУ на определенном уров-
не в процессе разряда и начальной ста*
Основные технические данные
Тип выпрямительно- го устройства Выходная моЩ' кость, кВт
условная макси- мальная
ВУК-90/25 2 2,25
ВУК-67/70 4 4,69
ВУК-67-140 9 9,38
ВУК-67/260 16 17,40
ВУК-67/600 40 40,20
ВУТ-90/25 2 2,25
ВУТ-67/60 4 4,20
ВУТ-67/125 9 8,75
дии заряда аккумуляторной батареи в
системах питания с вольтодобавочным
конвертором.
Напряжение опорного источника по-
ступает через входной фильтр на тран-
зисторный инвертор, преобразующий его
в переменное высокочастотное — с пря-
моугольной формой импульсов. Послед-
нее трансформируется, выпрямляется и
через выходной фильтр поступает в схе-
му ЭПУ, вольтодобавкой к аккумуля-
торной батарее. Система управления
конвертора контролирует выходное на-
пряжение ЭПУ и поддерживает его с
точностью ±2%.
Основные технические данные конвер-
тора:
Максимальный ток,
А ...... 100
Минимальный ток,
А.................Ю
Пределы изменения
входного напряже-
ния, В . . . . 48... 66
Пределы изменения
выходного напряже-
ния, В . . . . 1... 12
Таблица 6.8
выпрямительных устройств типа ВУК и ВУТ на напряжение 60 В
Выпрямительное напряжение, В Выпрямлен- ный ток. А \ Пределы из- менения на- пряжения се- ти, % Пределы из- менения ча- стоты сети, Гц кпд. не менее ‘ 6 о sh f- S 0) о О И Режим работы
мини- мальное номи- нальное макси- мальное мини- мальный i 1 номи- нальный
58 60 90 1,25 25 85...105 48...51 0,75 0,70 Зарядно- буфер- ный
67 3,50 70 0,77 0,68 Буфер- ный
7,00 140 90...105 0,80 0,70
13,00 260 0,82 0,72
30,00 6Э0 0,82 0,70
56 60 90 1,25 25 85...112,5 47,5...52,5 0.84 0,68 Зарядно- буфер- ный Буфер- НЫЙ
70 3,00 60 0,85 0,69
6,25 125 0,70
КПД, не менее . 0,7
Масса, кг ... 45
Габаритные размеры,
мм.................. 620X380X 600
Допускается параллельное включение
неограниченного числа конверторов. Кон-
верторы могут заказываться в комплек-
Таблица 6.9
Габаритные размеры и масса
выпрямительных устройств типа ВУТ
Выпрямитель- ное устрой- ство Высота, мм Ширина, мм Глубина, мм Масса, кг
ВУТ с ус- ловной
мощностью, кВт
2 2200 450 700 200
4 2200 250 700 300
9 2200 650 700 350
те со шкафом для их установки, рас-
считанным на размещение двух или пяти
конверторов.
Устройства коммутации
дополнительными группами
аккумуляторов и
противоэлементами
В ЭПУ городских АТС, использующих
автокоммутируемые аккумуляторные ба-
тареи, применяются следующие устрой-
ства коммутации:
шкаф коммутации типа ШК-60/150
(2д3.620.623 Ту);
АКАБ-60/800 (2д0.362.017 ТУ);
АКАБ-60/1500-2 (2д3.620.976 ТУ);
контакторные сборки типа КСЩП
(2д0.362.006 ТУ).
Шкаф коммутации типа ШК-60/150
(рнс. 6.14) предназначен для автомати-
ческой коммутации двух дополнительных
групп аккумуляторов, состоящих из
двух-трех последовательно включенных
аккумуляторов, а также для их заряда
и подзаряда. Шкаф коммутации рассчи-
тан на пиковый ток нагрузки 150 А и
длительный ток 120 А и поддержание
напряжения на выходе ЭПУ в пределах
59—66 В. Габаритные размеры 2250Х
Х700Х700 мм. Шкаф коммутации типа
ШК-60/150 может быть заменен на
шкаф коммутации типа ШК-60/150-3 с
улучшенной конструкцией. При этом для
подзаряда дополнительных аккумулято-
ров используются выпрямители ВС-6/8,
а в качестве вольтметровых устройств —
устройства типа УКН (2д0.360.010 ТУ).
Устройства АКАБ-60/800 (рис. 6.15) и
АКАБ-6011500-2 имеют такое же назна-
чение, что и ШК, но рассчитаны на ток
нагрузки до 800 и 1500 А соответствен-
но и подключение двухгруппной акку-
муляторной батареи. Выпрямители заря-
да дополнительных групп аккумулято-
ров не входят в состав АКАВ. Эту роль
выполняют выпрямители ВУК-8/300, схе-
ма автоматики которых рассчитана на
работу с АКАБ. Основным конструктив-
ным отличием АКАБ 60/1500-2 от АКАБ
60/800 является отсутствие в нем ком-
мутационного шкафа, поэтому ЭПУ с
АКАБ 60/1500-2 должны комплектовать-
ся коммутационным шкафом ЩЗК-2000
(2д3.620.999 ТУ).
Контакторная сборка КСЩП-5-60
(рис. 6.16) предназначена для автомати-
ческой коммутации групп противоэлемен-
тов (кремниевых диодов) в буферных
системах питания с противоэлементами.
Сборка рассчитана на коммутацию двух
групп противоэлементов, которая осу-
ществляется выносными контакторами
на ток до 800 А, включаемыми непо-
средственно в силовую цепь АТС. Уп-
равление контакторами производится от
специального щитка, содержащего вольт-
метровые устройства. Размеры щитка
430x302x184 мм.
Нагрузка Нагрузка
Рис. 6.11. Принципиальная схема ВС-6/8 Рис. 6.12. Принципиальная схема
ВУК-8/300
Рис. 6.13. Структурная схема ВДК типа КВ-12/100
Основные сведения о
' комплектных ЭПУ
В настоящее время на ГТС исполь-
зуются комплектные установки для го-
родских АТС емкостью до 200 номеров,
состоящие из выпрямителей типа ВБ-60-3
(2д0.321.062 ТУ), блоков автоматики и
заряда БАЗ-З (2д3.624.384 ТУ) и уста-
новки ЭВУТ-60/25-5 (2ад0.110.010 ТУ)
для АТС емкостью др 500 номеров. Для
АТСК «Пентаконта 1000С» (ПНР) ис-
пользуется ЭПУ с вольтодобавочным
конвертором, поставляемая комплектно
с АТС. Эта ЭПУ комплектуется аккуму-
ляторами в закрытом исполнении. В со-
став комплектных отечественных ЭПУ
аккумуляторные батареи не входят.
Схема ЭПУ с выпрямителями типа
ВБ-60-3 приведена на рис. 6.17. В со-
став ЭПУ входят два таких выпрямите-
ля. Регулирующим элементом является
полууправляемый однофазный выпрями-
тельный мост (рис. 6.18), состоящий из
двух тиристоров и двух диодов. Для
Рис. 6.14. Структурная схема ШК-60/150
Рис. 6.15. Структурная схема АКАБ-
60/800
сглаживания пульсаций используется од-
нозвенный £С-фильтр. Выпрямитель мо-
жет работать в режиме стабилизации то-
ка и напряжения. Переключение режи-
мов производится либо вручную, либо с
помощью внешних управляющих уст-
ройств. В последнем случае имеется воз-
можность установки двух пределов ста-
билизируемого напряжения. Точность
стабилизации ±2% установленного на-
От ЗГУ
КСЩП-У
Щиток
управления
_1
К потребителю
Рнс. 6.16. Принципиальная схема
КСЩП-5-60
пряжения. Напряжение пульсации, изме-
ренное псофометром, 5 мВ, КПД — не
менее 0,8, а коэффициент мощности при
номинальном токе выпрямителя не менее
0,7. Основные технические данные вы-
прямителей приведены в табл. 6.10. Вы-
прямители размещаются в унифициро-
ванных шкафах с габаритными размера-
ми 600X 455 X 360 мм.
Кроме двух выпрямителей в состав
ЭПУ входят блок БАЗ 3 и шкаф-тумба,
предназначенная для подставки под обо-
рудование и хранения инструмента.
ЭПУ построена по системе с отделенной
от нагрузки аккумуляторной батареей.
Один из выпрямителей (рабочий) пред-
назначен для непосредственного питания
аппаратуры связи, второй (резервный) —
для заряда аккумуляторной батареи.
При выходе из строя рабочего выпрями-
теля предусмотрено автоматическое
включение резервного для питания ап-
паратуры связи. В случае нарушения пи-
тания аппаратуры от выпрямителей к
входным клеммам апаратуры автомати-
чески подключается аккумуляторная ба-
тарея. При наличии в БАЗ-З динамиче-
ского стабилизатора напряжения ДСН
Рис. 6.17. Принципиальная схема ЭПУ сельских АТС до 200 номеров
(4a5.206.006ТУ), входящего в комплект
по желанию заказчика, аккумуляторная
батарея подключается без перерыва пи-
тания аппаратуры связи. При отсутст-
вии ДСН во время переключения на ба-
тарею имеет место коммутационный пе-
рерыв в питании аппаратуры связи.
Автоматика ЭПУ предусматривает ав-
томатический заряд батареи (после ее
эксплуатационного разряда) в режиме
стабилизации напряжения до заданной
величины минимального зарядного тока
или в режиме стабилизации тока до за-
данной величины максимального напря-
жения заряда. Первый из указанных ре-
жимов используется только для кислот-
ных аккумуляторов, а второй, как пра-
вило, для щелочных, однако при частых
перерывах внешнего электроснабжения
может использоваться и для кислотных
аккумуляторов в целях сокращения вре-
мени заряда. Постоянный подзаряд от-
ключенной от нагрузки аккумуляторной
батареи обеспечивается от рабочего вы-
прямителя н включенного последователь-
но с ним вольтодобавочного выпрямите-
ля ВДВ, входящего в состав БАЗ. Но-
минальный ток ЭПУ определяется типом
применяемых выпрямителей. БАЗ рас-
считан на максимальный ток 15 А. В на-
стоящее время блок БАЗ-З снят с про-
изводства. Вместо него выпускается
блок БАЗ-ЗМ (2д3.624.415 ТУ) (рис.
6.19), основным отличием которого от
БАЗ-З является наличие тиристорного
ключа (вместо ДСН), служащего для
безобрывного подключения батареи.
БАЗ-ЗМ. собран в унифицированном
шкафу, аналогичном шкафу ВБ-60-3.
Блок выпрямительный ВТ-61/5-3, име-
нуемый в дальнейшем ВТ (рис. 6.20),
предназначен для непосредственного пи-
Сеть Сеть
Рис. 6.18. Принципиальная схема ВБ-60-3
тания аппаратуры учрежденческих АТС
и домовых координатных телефонных
станций емкостью до 200 номеров. Си-
ловая часть ВТ состоит из трансформа-
тора, двух диодов и двух тиристоров,
собранных по двухполупериодной схеме
выпрямления. Функции выпрямления, ре-
гулирования и стабилизации осуществ-
Рис. 6.19. Структурная схема БАЗ-ЗМ
ляются выпрямительным мостом. Нали-
чие обратного диода позволяет расши-
рить диапазон регулирования ВТ, при
этом улучшается использование тирис-
торов по току, уменьшается пульсация
выпрямленного напряжения, практически
устраняется влияние характера нагруз-
ки на выходные параметры ВТ. Для пв-
Таблица 6.10
Основные технические данные выпрямительных блоков типа ВБ-60-3
Тип выпря- мительного блока Номинальная вы- ходная мощность, В*А Выпрямлен- ное напряже- ние, в Выпрямлен- ный ток, А Пределы изме- нения напряже- ния сети, В Пределы изме- нения частоты сети, Гц КПД, не менее Коэффициент мощности, не менее Режим работы
мини- мальное номи- нальное макси- мальное мнни- । мальный макси- мальный
ВБ-60/5-3 ВБ-60/10-3 ВБ-60/15-3 300 54 60. 72 0,75 5 80—110 48—52 0,8 0.7 Безбата- рейный или с от- деленной от на- грузки батареей
600 0,5 10
900 0,75 15 0,7
Рис. 6.20. Структурная схема ВТ
лучения необходимого коэффициента
фильтрации на выходе выпрямительного
моста включен Г-образный фильтр.
Основные технические данные выпря-
мительного блока ВТ-61/5-3:
Входное напряжение,
В.....................
Пределы изменения вход-
ного напряжения, В
Частота сети входного
напряжения, Гц
Отклонения частоты
входного напряжения,
Гц ..... -
Максимальный ток на-
грузки, А
Минимальный ток на-
грузки, А
Максимальное выпрям-
ленное напряжение, В .
Минимальное выпрям-
ленное напряжение, В .
Максимальная выходная
мощность, Вт . . .
КПД, не менее
Коэффициент мощности,
не менее . . . .
Стабилизация выпрям-
ленного напряжения,
% ..... .
Пульсация выходного
напряжения (псофомет-
рическое значение), мВ,
не более . . . .
220
187 ... 242
50
49,5... 50,5
5
0,3
62
58
310
0,8
0,7
2
5
Электропитающая выпрямительная ус-
тановка ЭВУТ-60/25-5 (рис. 6.21) пред-
назначена для питания АТС декадно-ша-
говой или координатной системы ем-
костью до 500 номеров. Установка рас-
считана на совместную работу с акку-
муляторной батареей. Установка под-
ключается к двум раздельным фидерам
трехфазной сети переменного тока на-
пряжением 380/220 В промышленной
частоты. Стабилизация выпрямленного
напряжения на нагрузке во всех режи-
мах работы ±2%. Пульсация выпрям-
ленного напряжения не превышает 5 мВ
псоф. При номинальном выходном на-
пряжении 60 В, максимальном токе
25 А, номинальном напряжении и
частоте сети переменного тока КПД
установки не менее 0,8 при коэффи-
циенте мощности не менее 0,7. Вы-
прямители установки через блок пере-
менного тока питаются от раздельных
фидеров, причем от каждого фидера ра-
ботает один выпрямитель. При наличии
напряжения на обоих фидерах выпрями-
тели работают параллельно и несут по
50% нагрузки каждый. При отсутствии
напряжения на одном из фидеров пита-
ния выпрямитель автоматически перехо-
дит на исправный фидер. При аварии
одного из выпрямителей другой будет
нести 100%-ную нагрузку. Для преоб-
разования переменного тока в постоян-
ный в выпрямителе используется пол-
ностью управляемая (симметричная)
трехфазная мостовая схема на тиристо-
рах. Регулирование н стабилизация вы-
прямленных напряжений осуществляется
изменением момента подачи управляю-
щего импульса на тиристор относительно
положительной полуволны переменного
напряжения иа аноде тиристора. Габа-
ритные размеры установки 650Х600Х
Х2000 мм, масса 400 кг. Модификация
ЭВУТ с условным обозначением ЭВУТ-
60/25-6 (2ад0.110.010 ТУ) предназначает-
ся для безбатарейного электропитания
аппаратуры связи в условиях надежно-
го электроснабжения.
Электропитающая установка SCB-
48/1200 предназначена для питания АТС
координатной системы «Пеитаконта
1000С» номинальным напряжением 48 В.
ЭПУ в комплекте с аккумуляторной ба-
тареей обеспечивает автоматическое бес-
перебойное питание станции и других
приемников постоянного тока. ЭПУ со-
держит системы распределения энергии
переменного и постоянного тока, авто-
матической и неавтоматической зарядки
Фидер № 1 Фидер №2
Рис. 6.21. Структурная схема ЭВУТ-60/25-5
аккумуляторных батарей, а также уст-
ройства контроля и сигнализации. ЭПУ
построена по системе 'Питания с вольто-
добавочным конвертором. •
Основные технические данные ЭПУ
типа SCB-48/1200:
Напряжение сети перемен-
ного тока, В 3X220/380
Допускаемые отклонения се-
ти переменного тока, % . —15... -j-10
Номинальная частота напря-
жения сети переменного то-
ка и ее отклонения, Гц . 50 ±0,25
Максимальный ток, потреб-
ляемый от сети переменно-
го тока установкой, А . 210
Номинальное выходное на-
пряжение, В .... 48
Номинальный выходной ток,
А.......................1200
Номинальная мощность
ЭПУ, кВт................57,6
Число кислотных аккумуля-
торных батарей, шт. . . 2
Число аккумуляторных эле-
ментов, шт...............
Точность стабилизации вы-
ходного напряжения при
буферной работе, %, на
выходных зажимах:
батареи . . . .
нагрузки . . . .
Выходное напряжение при
работе от батареи, В
Допускаемое изменение вы-
ходного тока, А
Максимальный ток неавто-
матического заряда бата-
реи, А ...
Напряжение пульсаций, МВ
псоф., на выходных зажи-
мах ЭПУ при работе:
буферной . . . .
от батарей
Максимальное потребление
тока от батарей преобра-
зователями, А
Максимальное потребление
тока от батарей добавоч-
ными потребителями, А
2x23
±1
±2
46 ... 52
36... 1200
400
390
3X60
Допускаемая относительная-,
влажность окружающего \
воздуха, %, не менее . . 80
Допускаемое изменение тем-
пературы окружающего воз-
духа, °C....................10... 40
Минимальная мощность ди-
зель-геиератора, кВА . -140
6.4. Типовые ЭПУ
электромеханических
систем АТС
ЭПУ подстанций емкостью до
500 номеров
Основной системой питания подстан-
ций, устанавливаемых в жилых здани-
ях, является безаккумуляторная система
питания с использованием двух выпря-
мителей (основного и резервного) или
комплектной электровыпрямительной ус-
тановки шкафного типа.
Для подстанций емкостью до 100 но-
меров используются выпрямители ВТ-
61/5-3 или ВБ-60/5-3, емкостью до 200...
...250 номеров — ВБ-60/10 или ВБ-60/15
(в зависимости от расчетного тока на-
грузки), емкостью 300 ... 500 номеров —
установка ЭВУТ-60/25-5.
Для обеспечения более надежного пи-
тания подстанций емкостью до 200 но-
меров при использовании выпрямителей
типа ВБ в состав ЭПУ рекомендуется
включать блок автоматики типа БАЗ-ЗМ,
обеспечивающий автоматическое включе-
ние резервного выпрямителя при неис-
правности основного. Однофазные вы-
прямители ВТ и ВБ следует подклю-
чать к разным фазам сети переменного
тока.
Основной системой электропитания
подстанций емкостью до 500 номеров,
устанавливаемых в учреждениях или
отдельных зданиях, является система
питания с отделенной от нагрузки одно-
группной аккумуляторной батареей.
Для подстанций емкостью до 200 но-
меров используется типовая ЭПУ сель-
ских АТС, состоящая из двух однотип-
ных выпрямителей ВБ-60/5-3, ВБ-60/10-3
или ВБ-60/15-3 и блока автоматики
БАЗ-ЗМ, емкостью 300 ... 500 номеров —
установка ЭВУТ-60/25-5.
Аккумуляторные батареи составляют-
ся как из щелочных (НЖ ГОСТ
9241—79, НК ГОСТ 9240—79Е), так и
кислотных (СН ФГ3.543.526 ТУ, СНП,
АБН ГОСТ 21728—76) аккумуляторов
в закрытом исполнении, устанавливае-
мых в вытяжном шкафу или отдельном
помещении. Емкость аккумуляторов вы-
бирается в соответствии с действующи-
ми нормами технологического проекти-
рования.
В типовой ЭПУ сельской связи с ще-
лочными аккумуляторами предельная ем-
кость аккумуляторов составляет 100—
130 А-ч. Емкость кислотных аккумуля-
торов практически не ограничивается.
При наличии надежного электроснаб-
жения (например, по двум фидерам от
двух независимых источников) для под-
станций, устанавливаемых в отдельных
зданиях, может применяться безаккуму-
ляторная система питания с использова-
нием того же оборудования, что и для
подстанций, устанавливаемых в жилых
домах.
ЭПУ станций и подстанций
емкостью от 600 до 2000—3000
номеров
Основной .системой питания станций и
подстанций от 600 до 2000—3000 номе-
ров является буферная система питания
с дополнительными элементами. В со-
став электропитающей установки входят
от двух до четырех выпрямителей (в том
числе один резервный) типа ВУК-90/25,
ВУК-67/70 или ВУК-67/140 либо типа
ВУТ-90/25, ВУТ-70/60 или ВУТ-70/125,
устройство коммутации и заряда допол-
нительных элементов типа ШК-60/150
или ШК-60/150-3 (7т3.620.164 ТУ), одно-
или двухгрупппая кислотная аккумуля-
торная батарея с двумя группами до-
полнительных аккумуляторов.
Число основных групп аккумуляторов
и запас их емкости определяются в со-
ответствии с действующими нормами
технологического проектирования. При
использовании двухгруппной батареи до-
полнительные группы должны состоять
из двух жестко запараллеленных ветвей
аккумуляторов, однотипных с аккумуля-
торами основных групп.
В связи с тем, что ШК-60/150 не рас-
считан на подключение двух основных
групп аккумуляторов, при проектирова-
нии АТС должен использоваться какой-
либо дополнительный щит либо преду-
сматриваться шинные накладки или до-
полнительные гнезда предохранителей,
которые должны обеспечивать возмож-
ность отключения любой из основных
групп и ее автономного заряда от ре-
зервного выпрямителя до оконечного
напряжения 2,6—2,7 В/акк. при после-
ремонтных или формировочных зарядах.
Для питания этих АТС может ис-
пользоваться и буферная система с
вольтодобавочным конвертором. Однако
из-за значительной стоимости вольтодо-
бавочиого конвертора (в начальный пе-
риод их серийного выпуска) ее примене-
ние не рекомендуется.
При использовании оборудования АТС
с пределами напряжения 54... 72 В ее
питание может осуществляться по бу-
ферной системе без регулирования на-
пряжения во время разряда батареи. В
этом случае ШК-60/150 в состав ЭПУ не
входит.
ЭПУ станций емкостью свыше
3000 номеров
• Основной системой питания АТС ем-
костью свыше 3000 номеров является
буферная система питания с дополни-
тельными элементами.
В состав электропитающей установки
входят от двух до четырех выпрямите-
лей типа ВУК или ВУТ на номинальные
токи 60... 600 А и номинальное напря-
жение 60 В, два выпрямителя заряда
дополнительных групп аккумуляторов
типа ВУК-8/300 или ВУТ-10/300, устрой-
ство коммутации дополнительных эле-
ментов АКАБ-60/800 (при максимальном
токе нагрузки 800 А) или АКАБ-60/1500
и двухгруппная кислотная аккумулятор-
ная батарея с двумя группами дополни-
тельных аккумуляторов. При использо-
вании АКАБ-60/1500 в состав ЭПУ ре-
комендуется включать щит коммутации
типа ЩЗК, обеспечивающий защиту це-
пей нагрузки и возможность заряда лю-
бой из основных групп до оконечного на-
пряжения 2,6—2,7 В/акк. Выпрямители
подзаряда дополнительных групп акку-
муляторов входят в состав АКАБ.
Если ток нагрузки, потребляемый от
опорного источника 60 В, превышает
1500 А, на объекте устанавливаются
две ЭПУ с разделением потребителей на,
две части. При этом желательно сохра-
нять питание функционально связанного
оборудования от одной ЭПУ.
Для АТС емкостью свыше 3000 номе-
ров используется также система питания
с вольтодобавочными конверторами ти-
па КВ-12/100. Капитальные затраты на
эту систему превосходят затраты на
ЭПУ, выполненную по системе с допол-
нительными элементами, однако она
применяется на объектах, надежность
питания которых не может быть обеспе-
чена использованием АКАБ-60/800 или
АКАБ-60/1500. Требуемая расчетная на-
дежность достигается соответствующим
резервированием буферных выпрямите-
лей и вольтодобавочных конверторов.
Число параллельно работающих ВДК
практически не ограничивается. В этом
случае устройство АКАБ и выпрямите-
ли ВУТ-10/300 (ВУК-8/300) в состав.
ЭПУ не входят, а аккумуляторная бата-
рея должна состоять из двух (или бо-
лее) групп по 28 аккумуляторов в каж-
дой.
6.5. Особенности
электропитания
электронных
и квазиэлектронных АТС
Общие положения
Особенности электропитания электрон-
ных и квазиэлектронных АТС обуслов-
лены следующими причинами.
1. Для непосредственного питания ос-
новного оборудования электронных и
квазиэлектронных АТС требуются на-
пряжения 5, 12 и 24 В различной по-
лярности по отношению к земле, кото-
рые получают от источников вторичного
электропитания (ИВЭ). Последние вхо-
дят в состав аппаратуры АТС и пред-
ставляют собой полупроводниковые
преобразователи постоянного напряже-
ния в- постоянное. Являясь устройствами
с автоматической стабилизацией выход-
ного напряжения, они создают для опор-
ного источника нагрузку с «отрицатель-
ным сопротивлением», т. е. увеличивают
потребляемый ток при снижении на-
пряжения опорного источника. Такой
характер нагрузки при определенных ус-
ловиях может способствовать возникно-
вению в системе питания автоколебаний
с амплитудами, опасными для аппара-
туры АТС.
2. Основной нагрузкой опорного ис-
точника является полупроводниковое
оборудование, критичное к перенапряже-
ниям.
3. Электронная память различных уп-
равляющих устройств АТС теряется да-
же при кратковременном снижении на-
пряжения ниже допустимого, что, в свою
очередь, может привести к длительной
технической остановке АТС.
4. Для некоторых видов аппаратуры
требуется бесперебойное снабжение пере-
менным напряжением 220 В.
Изложенные причины обусловливают
повышение требований к динамическим
характеристикам системы электропита-
ния прн воздействии на нее как внеш-
них факторов (скачки тока нагрузки,
выключение или скачкообразное измене-
ние напряжения в сети переменного то-
ка), так и внутренних (включение или
выключение выпрямителей, дополнитель-
ных групп аккумуляторов и т. д.). От-
сюда повышенные требования к быстро-
действию устройств регулирования вы-
ходного .напряжения и внутреннему со-
противлению опорного источника. Осо-
бые трудности возникают при использо-
вании безаккумуляторной системы пита-
ния и системы с отделенной от нагруз-
ки аккумуляторной батареей с низко-
частотным регулированием (на промыш-
ленной частоте) выходных параметров
выпрямителей.
В связи с этим для питания электрон-
ных и квазиэлектронных станций ис-
пользуются либо буферные системы
ЭПУ, в которых кислотные аккумуля-
торные батареи определяют достаточно
низкое внутреннее сопротивление опор-
ного источника 60 В, либо ЭПУ, со-
держащие выпрямители с высокочастот-
ным регулированием выходного напря-
жения. Использование низкочастотных
выпрямителей требует включения выход-
ных конденсаторов достаточно большой
емкости.
Особое место занимает обеспечение
требуемой нестабильности на аппарату-
ре АТС при случайных коротких замы-
каниях, возникающих в цепях питания
напряжением 60 В. Для обеспечения
требуемых пределов нестабильности то-
кораспределительная сеть станций вы-
полняется по радиальному принципу.
Конкретный расчет ТРС производится
по методикам, подготавливаемым пред-
приятиями Главсвязьпроекта.
Для резервирования сети переменного
тока в состав оборудования ЭПУ вхо-
дят инверторы, их питание осуществля-
ется от опорного источника 60 В. На
тех АТС, где по техническим условиям
вообще не допускается перерыв пита-
ния, в работе, как правило, находятся
два инвертора. Они включены парал-
лельно, и каждый рассчитан на полную
нагрузку станции. Здесь нужна син-
хронность и синфазность работы инвер-
торов. На станциях, допускающих ком-
мутационный перерыв в питании пере-
менным током, предпочтительно основ-
ное питание от сети переменного тока
с резервированием ее инвертора, вклю-
ченным лишь при необходимости. При
определенных требованиях в цепь пита-
ния от сети переменного тока может
включаться регулятор сетевого напряже-
ния.
Электропитание станций и
подстанций АТСЭ-200
Станции и подстанции типа АТСЭ-200
рассчитаны на достаточно широкие пре-
делы напряжения опорного источника
(47... 66 В), поэтому для ее питания
рекомендуется буферная система пита-
ния без регулирования напряжения во
время разряда батареи. Аккумулятор-
ная батарея должна состоять из 28 по-
следовательно включенных аккумулято-
ров. Для обеспечения необходимых пре-
делов напряжения на абонентских ста-
тивах (58... 66 В) во время разряда
батареи в состав оборудования, постав-
ляемого в комплекте АТС, входят щиты
с регуляторами напряжения, обеспечи-
вающими необходимое вольтодобавочное
напряжение в цепях питания. Каждый
регулятор рассчитан на ток 6 А, до-
статочный для питания одного абонент-
ского статива. Регуляторы шунтированы
диодами и при выходе первых из строя
ухудшается лишь качество работы або-
нентского статива без полного прекра-
щения его работы, поэтому резервные
регуляторы не устанавливаются (они
входят в комплект ЗИП). Число регу-
ляторов оговаривается при заказе стан-
ции.
Для практической реализации ЭПУ
опорной станции АТСЭ-220 могут быть
использованы аккумуляторы типа СН
(допускается использование аккумулято-
ров типа СК) и выпрямители типа ВУТ
отечественного производства либо вы-
прямители типа ТОР (ТЕ-8101/1) и ак-
кумуляторы типа 462 TUPVA 19 произ-
водства Финляндии.
Число аккумуляторных групп должно
быть не менее двух. Для защиты и ком-
мутации аккумуляторных групп в со-
став ЭПУ должны входить батарейные
щиты. При использовании отечественно-
го оборудования это могут быть щиты
типа ЩБ (7т0.362.000 ТУ); Кроме этого
в состав ЭПУ должны входить щиты
нагрузок для подключения токораспре-
делительной сети АТС, содержащие при-
боры защиты. Число выходных фидеров
ЭПУ уточняется при конкретном проек
тированин.
Токораспределнтельная сеть АТС
выполняется медным кабечем и строит-
ся по радиальному принципу. В состав
оборудования, поставляемого в комплек-
те станции, входят токораспределитель-
ные щиты автозала, на которых уста-
навливаются стативные предохранители
и электроизмерительные приборы, щиты
с регуляторами напряжения для або-
ненских стативов и кабели ТРС от вы-
ходного токораспределительного щита
ЭПУ до стативов со станционным обо-
рудованием. От ЭПУ на каждый токо-
распределительный щит подается по че-
тыре фидера питания. При проектиро-
вании ТРС необходимо предусматривать
подключение взаиморезервируемых уз-
лов АТС к разным фидерам. Расчет
ТРС на участке от выхода ЭПУ до ста-
тивов с оборудованием производит
предприятие-поставщик. Им же задают-
ся параметры ТРС от аккумуляторной
батареи до выхода ЭПУ.
Питание подстанций АТСЭ-210 может
осуществляться как по системе, анало-
гичной системе питания станции
АТСЭ-220, так и по безаккумуляторной
системе. В последнем случае динамиче-
ская нестабильность выходного напряже-
ния ЭПУ при коммутациях электропи-
тающего оборудования и скачкообраз-
ных изменениях тока ‘нагрузки до 50%
номинального тока ЭПУ не должна пре-
вышать ±12 В. При выключении сети
переменного тока допускается перерыв
в питании АТС с ее технической оста-
новкой и автоматическим восстановле-
нием работы после, восстановления на-
пряжения в сети переменного тока.
При батарейной системе в состав
ЭПУ может входить одно- или двух-
группная аккумуляторная батарея. На
первом этапе внедрения подстанций
АТСЭ-210 предусматривается только их
комплектная поставка с электропитаю-
щим . оборудованием, включающим в се-
бя выпрямители, щиты и, по желанию
заказчика, аккумуляторную батарею в
закрытом исполнении. Последняя мо-
жет быть заказана с каталитическими
пробками, герметизирующими аккумуля-
торы, что особенно важно при установ-
ке подстанций в жилых зданиях.
Состав оборудования ЭПУ станций и
подстанций АТСЭ-200 типы выпрямите-
лей и щитов здесь не приведены и выби-
раются по приложению к техническим
условиям на них.
В процессе совершенствования произ-
водства станций и подстанций типа
АТСЭ-200 состав поставляемого обору-
дования и условия поставки могут из-
меняться.
Электропитание станций типа
МТ-20/25
Станции рассчитаны на опорное на-
пряжение 54 ... 66 В. При методике рас-
чета ТРС, принятой для установочной
серии станции, ' напряжение на выходе
ЭПУ должно находиться в пределах
56,3 ...66 В во всех режимах работы
ЭПУ, включая динамические (кроме ко-
ротких замыканий на оборудовании
АТС). В дальнейшем допустимые коле-
бания напряжения должны быть дове-
дены до норм, указанных в ГОСТ
5237—83.
В настоящее время для питания этих
станций рекомендуется буферная систе-
ма питания с вольтодобавочным кон-
вертором либо с дополнительными ак-
кумуляторами.
При системе питания с дополнитель-
ными аккумуляторами запас емкости
аккумуляторной батареи с целью обеспе-
чения необходимых динамических харак-
теристик должен быть не менее трех ча-
сов (две группы по одному часу). Для
компенсации падения напряжения на
различных участках цепей ЭПУ в мо-
мент включения дополнительных акку-
муляторов рекомендуется в состав ЭПУ
вводить дополнительную диодную сбор-
ку, присоединяя ее по кратчайшему рас-
стоянию между общим плюсом акку-
муляторных групп и плюсовой шиной
нагрузки. Число диодов в сборке может
выбираться из расчета кратковременного
режима их работы (до 50 мс) при па-
дениях напряжения в положительной
шине ТРС, не превышающих 0,5 ... 0,6 В,
в любом из режимов работы при стати-
ческой нагрузке, соответствующей номи-
нальному току ЭПУ. При значительных
падениях напряжения сборка должна
рассчитываться на продолжительный ре-
жим работы. В ряде случаев может по-
требоваться вынос на внешние шины и
коммутационных диодов, входящих в
состав АКАВ.
В качестве буферных выпрямителей
используются выпрямители типа- ВУК
или ВУТ.
Для снижения динамических колеба-
ний напряжения при включении выпря-
мителей рекомендуется выходную ем-
кость фильтра подключать на участке
отрицательной шины между контактами
контактора й ремонтным рубильником.
Оборудование гарантированного пита-
ния переменным током и токораспреде-
лительные щиты автозала входят в со-
став комплектных поставок оборудова-
ния АТС.
Электропитание городских АТС
типа «Кварц»
Для питания АТС «Кварц» использу-
ются типовые ЭПУ координатных АТС.
Токораспределительная сеть выполняет-
ся магистральным способом с двумя сис-
темами шин от контрольно-измеритель-
ного щита автозала.
Взаиморезервируемое оборудование
станции- должно подключаться к разным
магистральным шинам. Управляющий
комплекс АТС «Кварц» — «Нева-1» ре-
комендуется подключать по отдельным
фидерам для каждой машины к выходу
ЭПУ.
Питание координатных и
электронных
(квазиэлектронных) станций,
устанавливаемых в одном
здании от одной ЭПУ
При размещении квазиэлектронных и
электронных АТС в одном здании с ко-
ординатными АТС следует обеспечить
сохранение заданных пределов напряже-
ния на электронной аппаратуре при ко-
ротких замыканиях на аппаратуре АТСК
и электромагнитную совместимость раз-
личных систем станций по цепям элект-
ропитания.
При использовании буферной системы
питания заданные пределы напряжения
могут быть выдержаны, но при каждом
конкретном проектировании требуется
проверочный расчет динамических изме-
нений напряжения. Обеспечение элект-
ромагнитной совместимости при этой
системе питания затруднено ввиду от-
сутствия норм на помехи, создавае-
мые как внешними источниками, так и
самой аппаратурой координатных стан-
ций.
При использовании системы питания
с комбинированными выпрямителями,
имеющими практически изолированные
выходы для разных коммутационных
систем, расчетом должен проверяться
лишь выброс напряжения на общих точ-
ках батареи при коротком замыкании
на координатных станциях. Однако
практически такой расчет не требуется
при установке аккумуляторных батарей
в соседнем с ЭПУ помещении с вывода-
ми по кратчайшему расстоянию нли при
использовании тиристора вместо обход-
ного диода. Отечественное оборудование
такой системы находится в стадии раз-
работки. В порядке исключения может
заказываться в Финляндии через Минис-
терство связи СССР и внешнеторговые
организации.
Список литературы
К разделу 1
1. Гольштейн Л. М., Сасонко С. М.
Организация междугородной связи на
местных телефонных сетях. — М.:
Связь, 1976. -— 96 с.
2. Городские телефонные станции/
М. Ф. Копп, А. Я. Маркович, В. М.
Романцов и др. — М.: Связь, 1974. —
464 с.
3. Жданов И. М., Кучерявый Е. И.
Построение городских телефонных се-
тей. — М.: Связь, 1972. — 136 с.
К разделу 2
1. Автоматическая проверочная аппа-
ратура АТС-54. — М.: Связь, 1972. —
141 с.
2. Автоматические системы коммута-
ции/А. О. Иванова, М. Ф. Копп, 3. С.
Коханова и др.; Под ред. О. Н. Ива-
новой. — М.: Связь, 1978. — 623 с.
3. Аппаратура автоматического опре-
деления номера (АОН)/И. И. Гринбаум,
А. Б. Мурдасов, В. В. Хонин и др. —
М . Связь, 1973. — 113 с.
4. Васильева Л, С., Мовшович И. Е.
Усовершенствование координатных
АТС типа АТСК-У//Электросвязь. —
1980. — № 7. С. 20—25.
5. Городские координатные АТС типа
АТСК/П. Д. Куташев, Б. С. Лившиц,
А. Л. Пошерстник и др. — М.: Связь,
1970. — 304 с.
6. Городские координатные автомати-
ческие станции и подстанции/А. Р. Ава-
ков, М. Ф. Копп, Б. С. Лившиц и др. —
М.: Связь, 1971. — 312 с.
7. Журавский Б. Ф., Кухтик Б. И.,
Потапова И. Ю. Модернизированный
кодовый приемник для городских авто-
матических телефонных станций АТСК//
Вопросы радиоэлектроники. Сер. ТПС.
— 1973. — Вып. 7. — С. 31—39.
8. Калинина В. П., Козлов Д. П.,
Сагалович Л. И. Электромонтер город-
ских телефонных станций. — М.: Связь,
1973 — 263 с.
9 Колбасова В. И., Матвеев М. М.
Электронные абонентские регистры
АТСК-У//Электросвязь. — 1979. —
№ 6. — С. 18—22.
10. Логинова О. А., Рутенбург М. Ю.
Контрольно-испытательная аппаратура
АТСК-У//Электросвязь. — 1975. — № 1.
— С. 18—23.
11. Лутов М. Ф., Жарков М. А.,
Юнаков П. А. Квазиэлектронные и
электронные АТС. — М.: Радио и связь,
1982. — 264 с.
12. Меламуд Э. А., Шапиро С. Б.
Сигналы взаимодействия на местных
телефонных сетях. — М.: Связь, 1970.
— 51 с.
13. Руководящий документ по обще-
государственной системе автоматизиро-
ванной телефонной связи (ОГСТФС).
— М.: Радио и связь, 1982. — Кн. 1.—
142 с.
14. Усовершенствованные городские
координатные АТС типа АТСК-У/Л. С.
Васильева, Б. С. Лившиц, И. Е. Мов-
шович и др. — М.: Радио и связь,
1986. — 232 с.
К разделу 3
1. Аппаратура ИКМ-ЗО/А. Н. Голу-
бев, Ю. П. Иванов, Л. С. Левин и др.
— М • Радио и связь, 1983 — 184 с.
2. Аппаратура КРР-М: Информ, сб. —
М.: Связь, 1971. — 153 с.
3. Ким Л. Т., Рапопорт Э. 3. Уплот-
нение городских телефонных цепей. —
М.: Связь, 1973. — 272 с.
4. Комплекс аппаратуры вторичной
цифровой системы передачи/Ю. Г. Ло-
пушнян, А. Н. Голубев, Л. С. Левин и
др.//Электросвязь. — 1977. — № 11. —
С. 23—32.
5 Фриман И. Н. Аппаратура уплот-
нения КАМА. —* М.: Связь, 1974. —
48 с.
К разделу 4
1. Брискер А. С., Руга А. Д., Шарле
Д. Л. Городские телефонные кабели:
Справочник. — М.: Радио и связь,
1984. — 304 с.
2. ВНТП 116—80. Проводные средст-
ва связи. Линейно-кабельные сооруже-
ния. — М.: Радио и связь, 1982. —
48 с.
3. Дубровский Е. П. Канализацион-
но-кабельные сооружения ГТС. — М.:
Радио и связь, 1982. — 228 с.
4. Назарьев О. В. Обзор конструкций
телефонной канализации зарубежных
стран//Информсвязь. Зарубежная тех-
ника связи/ЦНТИ. — М., 1979. —
Вып. 3. — С. 11—32.
5. Нормативные данные по конструк-
тивным и электрическим характеристи-
кам междугородных кабелей связи. —
М.: ЦНИИС, 1974. — 141 с.
6. Общая инструкция по строительст-
ву линейных сооружений ГТС/МС
СССР, ГСС. — М.: Связь, 1978. —
432 с.
7. Пахомов Б. П., Ходоровский Н. А.
Новая конструкция кабельной канали-
зации для районов севера//Вестник свя-
зи. — 1978. — № 10. — С. 25—26.
8. Руководство по содержанию ка-
бельных линий городских телефонных
сетей под избыточным воздушным дав-
лением. — М.: Радио и связь, 1982.—
72 с.
9. Справочник строителя кабельных
сооружений связи/Д. А. Барон, Б. И.
Гершман, И. И. Гроднев и др. — М.:
Связь, 1980. — 704 с.
10. Эксплуатация линейных сооруже-
ний ГТС/А. С. Брискер, М. А. Восс,
О. В. Назарьев и др. — М.: Радио и
связь, 1981. — 240 с.
К разделу 5
1. Губренко И. М., Кучумов Е. В.
Телефонные аппараты АТС. — М.:
Связь, 1968. — 336 с.
2. Губренко И. М., Кучумов Е. В.
Новый таксофон местной телефонной
связи//Электросвязь. — 1972. — № 6. —
С. 30—33.
3. Инструкция по эксплуатации або-
нентских пунктов таксофонов АМТ-69.
МС СССР. — М.: Радио и связь, 1982.
— 65 с.
4. Киселев Ю. В., Черепанов В. П.
Искровые разрядники. — М.: Сов. ра-
дио, 1976. — 70 с.
5. МККТТ. Шестая Пленарная Ассам-
блея. Женева, 27 сентября — 8 октяб-
ря 1976. Оранжевая книга. Том IX.
Защита. — М.: Связь, 1979. — 62 с.
6. Общая инструкция по строительст-
ву линейных сооружений городских те-
лефонных сетей. — М.: Связь, 1978. —
432 с.
7. Правила техники безопасности при
работах на телефонных и телеграфных
станциях. — М.: Радио и связь, 1984.
— 120 с.
8. Ращупкина В. П., Новожилов А. В.,
Назмутдинова Ю. М. Кроссы и вводно-
коммутационные устройства АТС. — М.:
Радио и связь, 1986. — 184 с.
К разделу 6
1. ВНТП 332—81. Электроустановки
предприятий и сооружений электросвя-
зи, радиовещания и телевидения. МС
СССР. — М.: Радио и связь, 1982. —
31 с.
2. Инженерно-технический справоч-
ник по электросвязи. Электроустанов-
ки/И. А. Казаринов, М. М. Элинсон,
Г. С. Любский и др. — М.: Связь,
1976. — 590 с.
3. Правила технической эксплуатации
электроустановок потребителей и пра-
вила техники безопасности при эксплуа-
тации электроустановок потребителей.
— Днепропетровск: Промшь, 1975. —
352 с.
4. Электропитающие установки для
городских АТС/Н. Н. Смирнов, Е. М.
Корчагова, Л. С. Голубев и др. — М.:
Связь, 1974. — 119 с.
Предметный указатель
Автоабонент 58
Автотрёнер 58
Анализатор кода станций 57
Аккумуляторы 258
Аппаратура автоматического опреде-
ления номера 91
— повременного учета стоимости раз-
говоров 95
Автоматическая телефонная станция
декадно-шаговая 46
-------- координатная 50
--------усовершенствованная 50
--------— квазиэлектронная 75
—-------районная 17
— — — с косвенным управлением 17
--------с прямым управлением 17
—-------учрежденческо-производст-
венная 17
-------- электронная 17
Барабан кабельный 126
Блоки бетонные кабельной канализа-
ции 175
Блокираторы релейные для спаренно-
го включения ТА 236
Боксы кабельные телефонные БКТ
205
--------БМ 201
Выпрямители 256
Газоанализатор 183
Герметизация каналов кабельной ка-
нализации 182
Гидроизоляция колодцев кабельной
канализации 157
Гильзы бумажные 157
— полиэтиленовые 157
Глухарь 210
Городская телефонная сеть комбини-
рованная 5
-------- районированная 4
--------с УВС 4
--------с УВС и УИС 5
Датчики комбинаций 92
— системы сигнализации загазован-
ности шахт 183
Длина пролета кабельной канализа-
ции 177
Ерш 180
Жилы токопроводящие 129
Заземления 212, 252
Заполнитель гидрофобный 131
Затухание 15
Защита электрическая 184
Изоляция токопроводящих жил 128
— поясная 132
Индикатор взрывоопасности 183
Интерферометр шахтный 183
Искатель вращательный шаговый 17
— групповой 46
— декадно-шаговый 17
— линейный 46
— релейный смешивающий 47
Источник питания вторичный 96
Кабели ГТС 124
----типа МКС 152
-------Т 140
-------ТП 144
-------ТСВ 191
Кабельрост 180
Канализация 175
Каркас кросса 184
Катушки термические 186
Коллекторы 179
Колодцы кабельной канализации 178
Кольцо железобетонное 180
Комплект аппаратуры АГАТ 183
----ГАЗ-1М 183
— ЗСЛ исходящий 49
— подключающий входящий 50
----исходящий 50
— распределительной входящей свя-
зи 63
— регистровый 63
— реле соединительной линии 47
----------входящий 47
----------исходящий 47
— шнуровой 51
----входящий 51
----исходящий 51
Компрессорно-сигнальная установка
173
Конвертор вольтодобавочный 260
Консоли 180
Коробки телефонные распределитель-
ные 206
Кронштейны 180
Кросс 184
Линия абонентская 122
— заказно-соединительная 49
— соединительная 122
Манжеты переходные 161
Муфты кабельные поливинилхлорид-
ные 161
— —• полиэтиленовые 158
---- свинцовые 158
Номеронабиратель кнопочный 213
Нумерация 7
Оболочки кабельные 133
Оборудование вводно-коммутацион-
ное уплотненных цепей 201
— сервисное унифицированное аппа-
ратуры ИКМ-30-4 108
Питание дистанционное аппаратуры
КРР-М и КАМА 100
------- — первичных цифровых систем
передачи 109
Плата занятия 93
Плинты типа 9 205
----11Г и 11ГП 208
— экранированные ПЭ-6 201
Площадка кабельная навесная 210
Подстанция координатная 17
Покровы защитные кабельные 137
Полосы защитные 185
Предыскатель 46
Предохранители трубчатые СК-47-1
208
— СК-50-1 210
Прибор испытания разрядников 191
— одновременных вызовов 58
— определения номера безотбойной
АЛ 59
Приемник кодовый 56
Приемопёредатик релейный 56
— кодовый 56
Приставка к ГИ (ПР—ГИ) 91
— к ПИ (ПР—ПИ) 91
— с диодным разделением цепей для
спаренного включения ТА 236
Провода заземления КЯ и АЗУ 212
— распределительные ТР и АТР 156
— кроссовые ПСКВ 195
Пульсация напряжения 250
Пульт проверки комплекта РСЛ 59
---- маркеров 59
---- регистров 59
----шнуровых комплектов 59
Пункт усилительный необслуживае-
мой аппаратуры КАМА 101
— регенеративной необслуживаемой
первичных цифровых систем пере-
дачи 112
Разрядник газонаполненный Р-27 211
— двухэлектродный 194
— трехэлектродный 192
— угольный УР-500 208
Рамка с распределительными гнезда-
ми 185
— со штифтами 185
Распределитель многочастотной ин-
формации 92
Распределительный шкаф 204
Регистр абонентский 56
— — с батарейным способом переда-
чи 51
-------------электронный 56
— входящий 56
-----от АТСДШ 51
—--- электронный 56
— исходящий 56
-----к АТСДШ 51
— промежуточный 50
Реле герконовое 19
— малогабаритное 19
— плоское нормальное 17
— электромагнитное слаботочное 19
Сердечник кабеля 130
Серьга 180
Сеть городская телефонная 17
— синхронизации единая аппаратуры
КРР-М, КАМА 105
— токораспределительная 252
Сигналы линейные 24
— управления 24
Силикагель 174
Синхронизатор центральный 95
Система передачи цифровая первич-
ная 106
----- вторичная 116
— — безаккумуляторная 253
— питания буферная 254
-----с отделенной от нагрузки ак-
кумуляторной батареей 256
— сигнализация загазированности.
шахт 183
Смотровые устройства кабельной ка-
нализации 175
Соединитель матричный ферридовый
22
— многократный координатный 19
Спецслужбы 47
Станция промежуточная усилитель-
ная аппаратура ККР-М, КАМА 100
— телефонная автоматическая 16
-----междугородняя 9
-----автоматическая 11
-----учрежденческая производствен-
ная 7
Стойка вводно-кабельная 201
Стол испытательно-измерительный 197'
— передаточный 47
Стрейф 185
Структура цикла передачи первичной
цифровой системы передачи ПО
Ступень искания 46
— — абонентского 52
группового 46
— — линейного 46
— — предварительного 46
— — регистрового 52
----- абонентских регистров 63
-----входящих регистров 63
Схема защиты 192
Сцепки 179
Таксофон междугородний 236
— местный 247
Телефонный аппарат монтерский 244
-----общего назначения 213
----- с усилителем 236
Токи нагрузки 251
Трос встроенный 137
Трубы кабельной канализации асбо-
цементные 175
—:------стальные 175
-------- полиэтиленовые 177
Туннели 18'3
9
Узел входящего сообщения 17
--------междугородного 17
•— исходящего сообщения 17
Установка абонентская высокочастот-
ная 97
Устройства оконечные 185
Устройство автоматического контро-
ля 58
-----набора программируемых номе-
ров 236
— вводно-коммутационное унифици-
рованное 197
— запоминающее 95
— запроса и передачи информации
91
— коммутации дополнительных эле-
ментов 261
— контрольных вызовов 58
— периферийного сканирования 95
— программирующее 92
— центрального управления 95
Ферр од 78
Шахта кабельная 175
Шкаф телефонный распределитель-
ный 203
Шнур кроссировочный 185
ЭВМ типа «Нева 1М» 79
Экран кабеля 133
Электроосветительная арматура шах-
ты 182
Электропитание АТСЭ и АТСКЭ 270
Электропитающие установки типовые
269
Электроснабжение 251
Ячейка кросса 184
Ящик кабельный 208
СПРАВОЧНИК
ГОРОДСКАЯ
ТЕЛЕФОННАЯ
СВЯЗЬ
Под редакцией
А. С. БРИСКЕРА
и | К. П. МЕЛЬНИКОВА|
МОСКВА „РАДИО И СВЯЗЬ,,
1287
ББК 32.882
Г 70
УДК 621.395.(03)
Б. 3. Берлин, А. С. Брискер, Л. С. Васильева, И. М. Губренко, Е. В. Кучумов,
Б. С. Лившиц, О. В. Назарьев, Г. С. Плотников, В. П. Ращупкина, И. И. Рогушин,
Ю. Л. Федссимов, П. А. Юнаков
Городская телефонная связь: Справочник/Б. 3. Бер-
Г70 лин, А. С. Брискер, Л. С. Васильева и др.; Под ред.
А. С. Брискера и К. П. Мельникова)— М.: Радио и связь,
1987. — 280 с.: ил.
Приводятся общие сведения о городских телефонных сетях. Дается опи-
сание существующего и перспективного оборудования ГТС. Рассматриваются
соётав и технические характеристики коммутационных систем, аппаратуры
систем передачи, линейио-кабельных сооружений, ввод но-ком мутационных уст-
ройств, телефонных аппаратов, а та₽же электропйтающих установок.
Для инженерно-технических работников в области электросвязи.
2462040000-014
Г----------------98-87
046(01)-87
ББК 32.S82
Рецензент Л. Б. Маримонт
Редакция литературы по электросвязи
Справочное издание
Борис Зиновьевич Берлин, Анатолий Самойлович Брискер,
Лидия Спиридоновна Васильева, Иван Мефодиевич Губренко,
Евгений Bj димиро) ч Кучумов, Борис Самойлович Лившиц,
Олег Вячеславович Назарьев, Георгий Степанович Плотников,
Валентина Павловна Ращупкина, Игорь Иванович Рогушин,
Юрий Леонидович Федосимов, Павел Александрович Юнаков
ГОРОДСКАЯ ТЕЛЕФОННАЯ СВЯЗЬ
Заведующий редакцией В. Н. Вяльцев
Редактор В. К. С.т а ри к о в а
Художественный редактор Р. А. Клочков
Переплет художника Н. А. Паш уро
Технический редактор Г. 3. Кузнецова
Корректор Т. В. Дземидевич
ИБ № 1181
Сдаио в набор 26.05.86 Подписано в печать 22.10.87
Т-23582 Формат 60X90V1S Бумага типографская № 2 Гарнитура литературная
Печать высокая Усл. печ. л. 17,5 Усл. кр.-отт. 17,5 Уч.-изд л. 23,52 Тираж 30 000 виз.
Изд. № 21150 Зак. № 70/339 Цена 1 р. 50 к.
Издательство «Радио и связь». 101000 Москва, Почтамт, а/я 693
Набрано в Московской типографии № 5 ВГО «Союзучетнздат». 101000 Москва, ул. Кирова, д. <0
Печать и изготовление тиража в Подольском филиале Производственного объединения «Пе-
риодика» Союзполиграфпрома Государственного комитета СССР по делам издательств, поли-
графии и книжной торговли, г. Подольск, ул. Кирова, д. 25
© Издательство «Радио и связь», 1987
