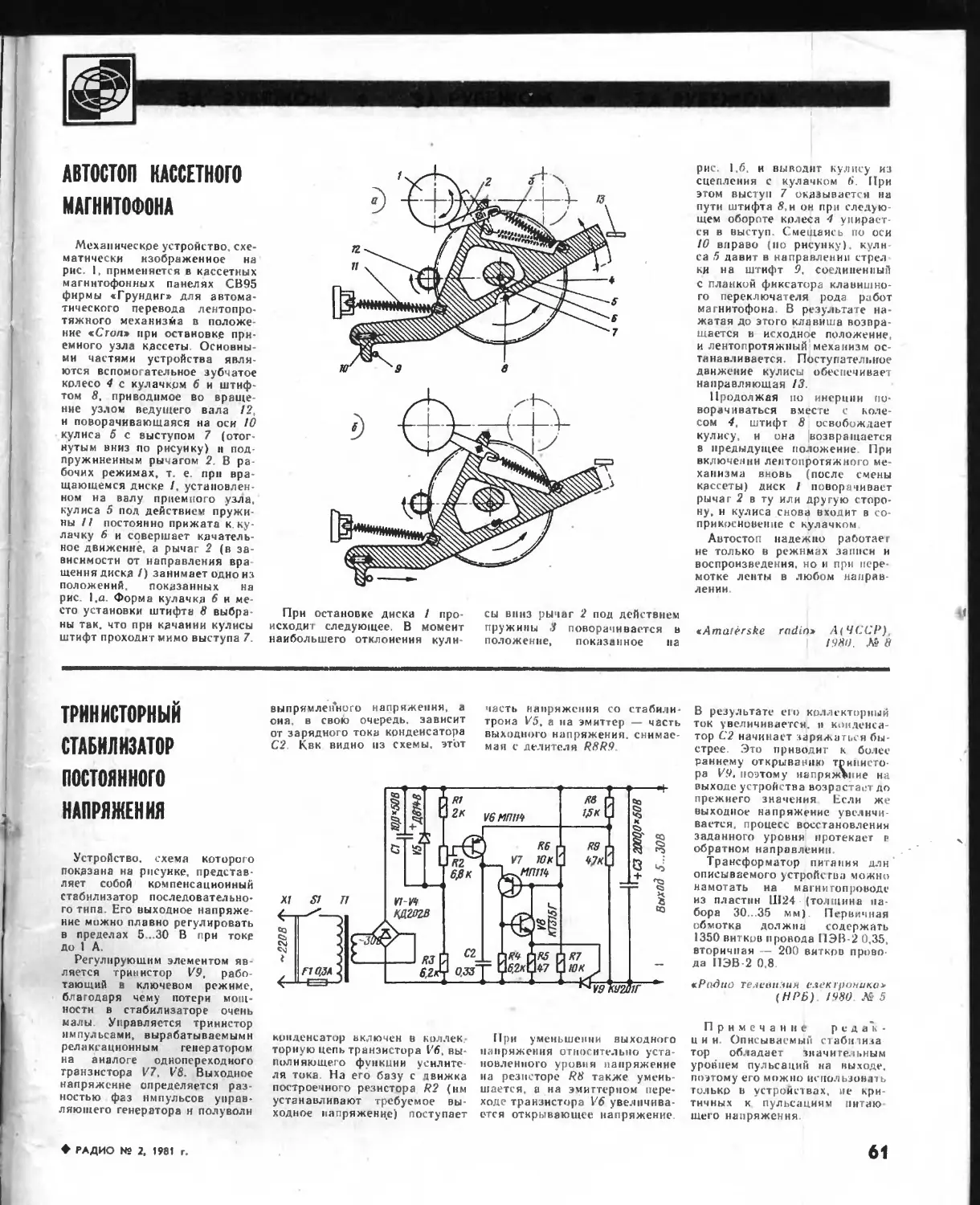

АВТОСТОП КАССЕТНОГО
МАГНИТОФОНА
Механическое устройство, схе-
матически изображенное на
рис. I, применяется в кассетных
магнитофонных панелях СВ95
фирмы «Грунднг» для автома-
тического перевода лентопро-
тяжного механизма в положе-
ние «Сгол» при остановке при-
емного узла кассеты Основны-
ми частями устройства явля-
ются вспомогательное зубчатое
колесо 4 с кулачком б и штиф-
том 8. приводимое во враще-
ние узлом ведущего вала 12,
и поворачивающаяся на оси 10
кулиса 5 с выступом 7 (отог-
нутым вниз по рисунку) н под-
пружиненным рычагом 2. В ра-
бочих режимах, т. е. при вра-
щающемся диске /, установлен-
ном на валу приемного узла,
кулиса 5 под действием пружи-
ны И постоянно прижата к. ку-
лачку 6 н совершает качатель-
ное движение, а рычаг 2 (в за-
висимости от направления вра
щения диска /) занимает одно из
положений, показанных на
рис. 1,а. Форма кулачка 6 и ме-
сто установки штифта 8 выбра-
ны так. что при качании кулисы
штифт проходит мимо выступа 7.
При остановке диска / про-
исходит следующее. В момент
наибольшего отклонения кули-
сы вниз рычаг 2 под действием
пружины .У поворачивается в
положение, показанное на
рис. 1,6. и выводит кулису из
сцепления с кулачком 6. При
этом выступ 7 оказывается на
пути штифта 8 и он при следую-
щем обороте колеса 4 упирает-
ся в выступ Смещаясь по оси
10 вправо (но рисунку), кулн
са 5 давит в направлении стрел
ки на штифт 9, соединенный
с планкой фиксатора клавишно-
го переключа еля рода работ
магнитофона. В результате на-
жатая до этого клавиша возвра-
щается в исходное положение,
и лентопротяжный механизм ос-
танавливается Поступательное
движение кулисы обеспечивает
направляющая !3.
Продолжая по инерции по-
ворачиваться вместе с коле-
сом 4, штифт 8 освобождает
кулису, и она (возвращается
в предыдущее положение При
включении лентопротяжного ме-
ханизма вновь (после смены
кассеты) диск / поворачивает
рычаг 2 в ту или другую сторо-
ну, и кулиса снова входит в со-
прикосновение с кулачком
Автостоп надежно работает
не только в режимах записи и
воспроизведения, но и при пере-
мотке ленты в любом направ-
лении
«Amaterske radio» А(ЧССР),
1980. № 8
ТРННИСТОРНЫЙ
СТАБИЛИЗАТОР
ПОСТОЯННОГО
НАПРЯЖЕНИЯ
Устройство, схема которого
показана на рисунке, представ-
ляет собой компенсационный
стабилизатор последовательно-
го типа. Его выходное напряже-
ние можно плавно регулировать
в пределах 5...30 В при токе
до 1 А.
Регулирующим элементом яв-
ляется тринистор	рабо-
тающий в ключевом режиме,
благодаря чему потери мощ-
ности в стабилизаторе очень
малы. Управляется тринистор
импульсами, вырабатываемыми
релаксационным генератором
на аналоге однопереходного
транзистора V7 VS. Выходное
напряжение определяется раз-
ностью фаз импульсов управ-
ляющего генератора н полуволн
выпрямленною напряжения, а
она, в свою очередь, зависит
от зарядного тока конденсатора
С2 К.вк видно нз схемы, этот
конденсатор включен в коллек
торную цепь транзистора V'6. вы-
полняюще о функции усилите-
ля тока. На его базу с движка
построечного резистора R2 (нм
устанавливают требуемое вы-
ходное напряжение) поступает
часть напряжения со стабили-
трона V5, а на эмиттер — часть
выходного напряжения, снимае-
мая с делителя R8R9
При уменьшении выходного
напряжения относительно уста-
новленного уровня напряжение
на резисторе R8 также умень-
шается, а на эмиттерном пере-
ходе транзистора V6 увеличива-
ется открывающее напряжение
В результате его коллекторный
ток увеличивается, и конденса-
тор С2 начинает заряжаться бы-
стрее Это приводит к более
раннему открыванию тоинисто-
ра КУ, поэтому напряжение на
выходе устройства возрастает до
прежнего значения Если же
выходное напряжение увеличи-
вается, процесс восстановления
заданного уровня протекает р
обратном направлении
Трансформатор питания длн
описываемого устройства можно
намотать на магннтопроводе
из пластин 11124 (толщина на-
бора 30. 35 мм). Первичная
обмотка должна содержать
1350 витков провода ПЭВ-2 0,35.
вторичная — 200 витков прово-
да 11ЭВ-2 0.8.
«Радио телситин елекграница»
(НРБ) 1980 №5
Примечание редак-
ции Описываемый стабптиза
тор обладает значительным
уровнем пульсаций на выходе,
поэтому его можно нс пользой л 1Ь
только в устройствах, не кри-
тичных к пульсациям питаю
те г о напряжения
