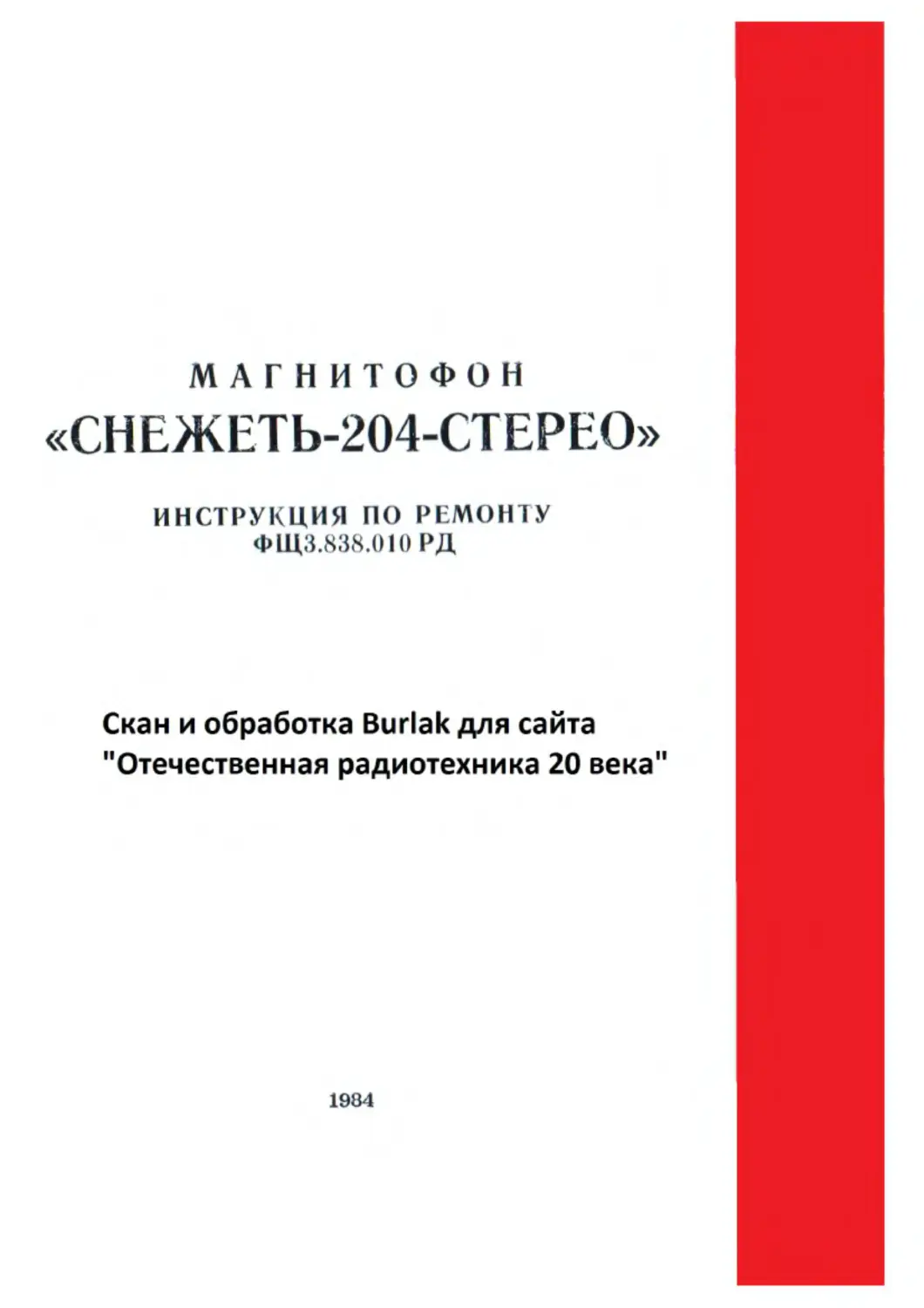

МАГНИТОФОН
«СНЕЖЕТЬ-204-СТЕРЕО»
ИНСТРУКЦИЯ ПО РЕМОНТУ
ФЩ3.838.010 РД
Скан и обработка Burlak для сайта
"Отечественная радиотехника 20 века"
1984
1. ВВЕДЕНИЕ
1.1. Настоящая инструкция является руководством по ремонту, регулировке
и проверке магнитофона «Спежеть-204-стерео» (варианты исполнений согласно
таблице 1).
При подготовке к ремонту магнитофона необходимо ознакомиться с содер-
жанием настоящей инструкции.
В ней приводятся общие сведения, технические характеристики, описание
принципиальной схемы и конструкции, возможные неисправности, способы на-
стройки и ремонта магнитофона.
В принципиальной схеме и конструкции магнитофона возможны изменения,
которые будут отражаться в «Руководстве по эксплуатации», прилагаемом к
аждому магнитофону.
При ремонте требуйте от владельца магнитофона «Руководство по эксплуа-
ации».
1.2. Принятые в тексте сокращения:
ЛПМ — лентопротяжный механизм;
БЭ — блок электроники;
БУ — блок управления;
БП — блок питания;
БАР — блок автоматического регулирования;
ПДУ — пульт дистанционного управления;
У	О — усилитель оконечный;
У	В — усилитель воспроизведения;
У	З — усилитель записи;
ФД1ПП —• фильтр динамический шумопонижающий;
УВ.х — усилитель входной;
УК — усилитель контроля;
КУ — корректирующий усилитель;
ГСП — генератор стирания и подмагничивания;
ПФ — переключатель функций;
АС — акустическая система;
НЧ — низкая частота;
ВЧ — высокая частота;
АЧХ — амплитудно-частотная .характеристика;
ГЗ — головка записи;
ГВ — головка воспроизведения;
ГС — головка стирания;
ЭО — электронный осциллограф;
НУ — усилитель измерительный;
МВ — милливольтметр;
19 — скорость магнитной ленты 19.05 см/с;
9 — скорость магнитной ленты 9,53 см/с;
СУ — сравнивающее устройство;
УМ — усилитель мощности;
ЭД — электродвигатель;
П-ЧП — преобразователь частота—напряжение;
1*дв — астота вращения электродвигателя;
Uon — опорное напряжение;
Uoc — напряжение обратной связи;
V — запись;
— пуск;

— перемотка вперед;
1
<1<1
— перемотка назад;
— останов;
©
— временная остановка ленты;

контроль
записываемого н записанного сигналов;
— контроль уровня записи н воспроизведения;
«О» — команда в виде логического нуля амплитудой не более +0,4 В;
*1» — команда в виде логической единицы амплитудой не менее
+2,4 В;
ЭП — элемент памяти;
ЛЭ — логический элемент;
И — индикатор.
2.	ТЕХНИЧЕСКОЕ ОПИСАНИЕ
2.1.	Общая характеристика магнитофона
2.1.1.	Стереофонический, стационарный, двухскоростной, четырехдорожечный
магнитофон «Снежеть-204-стерео» (тип УСМ-24) соответствует требованиям,
предъявляемым к магнитофонам по ГОСТу 24863—81. В части условий эксплуа-
тации магнитофон соответствует требованиям, предъявляемым к аппаратуре
группы 1 по ГОСТу 11478—83.
Таблица 1
Вариант ы испол неи-ня магнито фо н а
Обозначение
магнитофона
I
I
«Снежеть-204 01 -стерео»
«Снеже ть-204 02-стерео»
«Спсжсть 201-03-стерео»
«Сисжсть-204-04-стерео»
♦Снежеть-204-05-стерео»
«Снежеть-204-06-стерео»
«Снеже гь-204-07-стерео»
«Свежеть 204 08 стерео»
«Снежеть-204 09-стерео»
Обозначения: «+» — применяется;
«—» — отсутствует.
2
2.1.2.	Магнитофон предназначен для записи и воспроизведения стереофониче-
ских и монофонических музыкальных и речевых сигналограмм на магнитную
ленту толщиной 27 и 34 мкм.
Он позволяет производить запись с микрофона, электропроигрывателя, ра-
диоприемника, телевизора, радиотрансляционной сети, а также с другого магни-
тофона. Наличие в магнитофоне сквозного канала позволяет осуществить аку-
стический контроль качества записи (с помощью выносной акустической
системы или стсреотелефонов) путем сопоставления качества звучания
записанного и записываемого сигнала. В магнитофоне предусмотрен режим
«Усилитель», при котором обеспечивается качественное воспроизведение монофо-
нических и стереофонических программ при отключенном двигателе » электро-
проигрывателя, линейного выхода другого магнитофона, микрофона, радиотран-
сляционной линии, звукоснимателя.
2.1.3.	В магнитофоне применен блок автоматического регулирования (БАР),
поддерживающий скорость вращения двигателя с точностью ±1,5%.
2.1.4.	Управление режимами работы магнитофона осуществляется с помощью
блока управления (БУ), выполненного на логических элементах.
2.1.5.	Прослушивание записанных и записываемых сигналограмм возможно
через внешние акустические системы и стереотелефопы.
2.1.6.	В магнитофонах исполнений «Снсжеть-204 04-стерео» — «Снежеть-204-
09-степео» предусмотрена индикация перегрузки уровня записи и контроль
уровня воспроизведения.
2.1.7.	Магнитофон рассчитан на работу с выносными акустическими система-
ми ЮАС-403 или B925I, имеющими полное электрическое сопротивление 4 Ом.
2.1.8.	Питание магнитофона осуществляется от сети переменного тока напря-
жением 220 В частотой 50 Гц.
Основные технические данные магнитофона приведены в табл. 2.
Таблица 2
Наименование параметров магнитофона	Величина параметров
1.	Группа сложности по ГОСТу 24863—81	2
2.	Номинальная скорость движения ленты, см/с	19,05±1.5% 9,53±1,5%
3. 4.	Тип магнитной ленты Число записываемых и воспроизводимых до- рожек на ленте	А4309-6Б или А4409-6Б 4
5.	Вид исполнения магнитофона	стереофонический, тикальным рабочим ннем и питанием от	с вер- положе - сети
6. 7. 8. 9.	Номер катушки по ГОСТу 13275—77 Рабочий диапазон частот на линейном выхо- де, Гц, нс уже: при скорости: 19.05 см/с 9,53 см/с Коэффициент детонации, %, нс более: при скорости: 19.05 см/с 9,53 см/с Номинальная электрическая мощность при ра- боте на эквивалент акустической системы с RH = 4 Ом при коэффициенте гармоник не бо- лее 5%, Вт, не менее	1-18 40-18000 63—12500 0,13 0,25 4* 10**
10. Максимальная выходная электрическая мощ-
ность при работе на акустическую систему с
3
Продолжение тайл. 2
Наименование параметров магнитофона
Величина параметров
модулем полного электрического сопротивле-
ния 4 Ом, Вт, при коэффициенте гармоник 10%	Ю-4*
11. Электродвигатель	16±4** КДП6 4 или ДЛП-6-4/45
12. Длительность ускоренной перемотки полной катушки 1 — 18 с лентой 27 мкм, не более, с	330
J3. Относительный уровень паразитных напряже- ний в канале записи—воспроизведения. дБ, не более: при скорости: 19,05 см/с	—46
9,53 см/с	—42
24. Рабочий уровень записи, дБ, не более	—2±2
15. Относительный уровень шумов и помех чв ка- нале записи—воспроизведения, дБ, нс более: при скорости: 19,05 см/с	—54
9,53 см/с	--52
16. Улучшение отношения сигнал/шум при вклю- чении фильтра динамического шумопонижаю- щего (при его наличии), дБ, не менее	8
17. Коэффициент гармоник по звуковому давле- нию со входа усилителя мощности, %, не бо- лее: в диапазоне частот до 400 Гц	7,5
свыше 400 Гц	4
18. Номинальные входные напряжения и ток на входах: микрофона, мВ	0,2 (0,3)*** 0.5 (10-30)***
радиоприемника, мВ/кОм (мВ)***
звукоснимателя, мВ	500 (150-500)***
радиотрансляционной линии, В	30
19. Полное электрическое сопротивление входа: микрофон, Ом, не менее	600 (1000)***
радиоприемник, кОм, не более (не менее)*4*	47 (25)***
звукосниматель, кОм, не менее	470
радиотрансляционная линия, кОм, не менее	10
20. Диапазон регулировки тембров: на частоте 63 Гц, дБ	-в+з
на частоте 18000 Гц, дБ	*«+!
21. Масса, кг, не более	20
22. Габаритные размеры, мм	520X355X220
23. Потребляемая мощность от сети, Вт, не более	150
* — для магнитофонов исполнений «Снежеть-204-01-стерео», «Снежеть-204-
-04-стерео», «Снежеть-204 -07-стерео».
— для магнитофонов исполнений «Снсжсть-204 02-стсрсо», «Снежеть-204-
-03-стерео». «Снежеть-204-05-стерео», «Спежеть-204-06-сгс;эео», «Сне-
жеть-204-08-стерео», «Снежеть-204-09-стерео».
‘** — для магнитофонов выпуска до 1.01.84 г.
4
2.2.	Описание конструкции магнитофона
2.2.1.	Конструктивно корпус магнитофона выполнен из жесткого (бор-
ного каркаса, на котором монтируется ЛПМ, блок электроники и отдельные де-
тали корпуса, изготовленные из ударопрочного полистирола.
2.2.2.	Лицевой панелью магнитофона является фальшпанель, состоящая ns
двух частей:
левой, закрывающей основные механические узлы ЛПМ;
праной, закрывающей блок электроники.
В нижней левой части магнитофона расположен блок магнитных головок.
2.2.3.	Магнитофон <Снежеть-204-сгерео» построен по блочно-модульному
принципу и включает в себя следующие блоки:
блок лентопротяжного механизма (ЛПМ);
блок электроники (БЭ).
2.2.4.	В состав ЛПМ входят следующие конструктивно и функционально за-
конченные узлы:
плата магнитных головок;
приемный и подающий узлы;
блок автоматического регулирования скорости;
блок управления;
блок литания;
стабилизатор натяжения ленты;
блок усилителя оконечного;
индикатор расхода ленты.
2.2.5.	Блок электроники представляет собой законченную конструкцию, вы-
полненную на штампованном шасси. В состав блока электроники входят:
усилитель контроля;
усилитель воспроизведения;
vc л л иге л ь в ход пой;
усилитель записи;
усилитель корректирующий;
фильтр динамический шумопонижающий (в магнитофонах исполнений «Сне-
жеть-201 01 -стерео»ч-лСнсжеть-204-03-степсо»);
генератор стирания и подмагничивания;
переключатель функций;
плата объединительная.
Все узлы блока электроники выполнены на отдельных платах с применением
одностороннего печатного монтажа.
2.2.6.	На фэльшпане.ти блока электроники находятся следующие органы уп-
равления и коммутации магнитофона:
раздельные регуляторы уровня записи по каналам;
раздельные регуляторы тембпа по низким и высоким частотам;
регулятор громкости;
регулятор баланса;
кнопки переключателя дорожек п функций;
кнопки переключателя входов;
гнезда для подключения стереэтслефопов и пульта дистанционного управле-
ния;
индикатор уровня записи и перегрузки.
2.2.7.	В нижней части фальшпанели ЛПМ находится кнопочная станция бло-
ка управления, с помощью которого производится управление основными режи-
мами работы магнитофона.
2.2.8.	Блок питания является законченной конструкцией, выполненной nai
штампованном шасси. На шасси закреплены:
трансформатор силовой;
блок конденсаторов;
плата диодов;
плата предохранителей;
стабилизатор питания.
2.3.	Принцип работы магнитофона
2.3.1.	Перед включением магнитофона в режим «Запись» или «Воспроизведе-
ние» необходимо произвести выбор требуемой рабочей скорости. Эго осущест-
вляется нажатием соответствующей кнопки, находящейся на передней панели
магнитофона слева.
При этом переключаются цепи коррекции УЗ и УВ. Переключение произво
дится с помощью электронных ключей, управление которыми осуществляется с
БАРа.
2.3.2.	Для включения магнитофона в режим «Запись» следует поочередно на-
жать на кнопки и	. При нажатии на кнопку ^7 команда
«Запись» из БУ поступает н ГСП.
При этом открывается электронный ключ, включенный в общий провод, и
на генератор подается питание. Генератор начинает вырабатывать ток высоко
частотного стирания и подмагничивания.
2.3.3.	Одновременно команда «Запись» из БУ выдастся в УЗ, закрывая
электронный ключ, который во всех режимах, кроме режима «Запись», блоки-
рует вход УЗ. Это необходимо для предотвращения повреждения фонограммы
в режиме «Воспроизведение».
2.3.4.	При нажатии на кнопку \1/ выдается команда на срабатывание
электромагнита воспроизведения и при этом осуществляется движение ленты.
2.3.5.	Одновременно команда «Воспроизведение» из БУ поступает в УВ, где
закрывает электронный ключ, служащий для запирания капала воспроизведения
на время перемотки.
Это исключает неприятные акустические звуки, возникающие при перемотке.
2.3.6.	Источник записываемого сигнала подключается к одному из входов. Да-
лее сигнал поступает на вход УВх.
С целью получения постоянства выходного напряжения УВх поступающий
на вход сигнал усиливается в зависимости от величины амплитуды. Это осу-
ществляется путем подачи входных сигналов в различные участки схемы. Вы-
бор нужного участка схемы производится при нажатии соответствующей кноп-
ки переключателя входов.
2.3.7.	С выхода УВх сигнал подается на регулятор уровня записи, а затем
на вход УЗ. В УЗ сигнал усиливается, корректируется по АЧХ записи и посту-
пает на ГСП. В ГСП сигнал смешивается с током высокочастотного подмагни-
чивания и далее через ПФ поступает на ГЗ.
Уровень записываемых сигналов контролируется с помощью индикатора
уровня записи и перегрузки.
Функциональная схема прохождения сигналов в режиме «Запись» приведе-
на на рис. 1.
2.3.8.	Для включения магнитофона в режим «Воспроизведение» необходимо
поочередно проделать операции по п. 2.3.1, 2.3.4. настоящего подраздела.
2.3.9.	В режиме «Воспроизведение» сигнал, снимаемый с магнит нон ленты,
в УВ усиливается по напряжению н корректируется по АЧХ воспроизведения,
затем поступает на ПФ, УК, КУ, УО.
2.3.10.	В КУ сигнал с помощью регуляторов тембра корректируется по АЧХ.
Регуляторы включены в цепь частотнозависимон отрицательной обратной связи
микросхемы, на которой выполнен КУ, и вынесены на переднюю панель БЭ. С
выхода КУ сигнал поступает на У О.
2.3.11.	В УО сигнал усиливается по напряжению и мощности и поступает на
АС или стереотелсфоиы.
2.3.12.	В магнитофонах исполнений «Сиежеть-204-04-стерео»ч-«Снежеть-204-
-09-стерсо» возможен контроль уровня воспроизводимых сигналов с помощью ин-
дикатора уровня записи при подаче на УК сигнала с линейного выхода.
В магнитофонах исполнений «Снежеть»-204-01-стерео»->«Снежеть-204 03-сте-
рео» возможно включение ФДШП в режиме «Воспроизведение».
Фцмк uuqmq ль ыо я схема, прохождения сигнала & режиме „Запись
Рис. 1
со
KOplQ" kJ Гк I кЗ ..KOptg
Функциональная схема прллохк рения согнцяа В режиме „Вислроиз ведение
Рис, 2,
Функциональная схема прохождения сигналов в режиме «Воспроизведение»
приведена на рис. 2.
2.3.13.	Для включения магнитофона в режим «Усилитель» необходимо на-
жать кнопку	, находящуюся на передней панели БЭ, и нажать кнопку
отключения двигателя на задней панели ЛПМ магнитофона.
При этом сигнал со входных разъемов поступает на вход УВх, затем через
ПФ на вход КУ и далее на УО.
2.4.	Принцип работы ЛПМ
2.4.1.	ЛПМ магнитофона «Снежеть-204-стерео» выполнен по одномоторной ки-
нематической схеме (см. прилож. 7) с косвенным приводом ведущего вала. При-
вод промежуточных роликов приемного и подающего узлов и ведущего узла
осуществляется с помощью эластичных пассиков. Управление ЛПМ осуществля-
ется с помощью кнопок БУ. а переключение скоростей с помощью изменения
скорости вращения двигателя с мягкой характеристикой за счет подачи различ-
ных питающих напряжений.
Узлы и детали ЛПМ собраны на стальном штампованном шасси.
На шасси на четырех стойках укреплена плата головок. На плате крепятся
следующие узлы и детали:
втулка ведущего вала с подшипниками;
несущий рычаг прижимного ролика;
рычаг привода прижимисто ролика;
ГЗ, ГВ и ГС;
направляющие колонки.
Плата головок коструктпвно состоит из двух плат.
Все подшипники, применяемые в ЛПМ, выполнены из пористой бронзы. Ве-
дущий вал с маховиком установлен во втулку с подшипником. Осевым упором
вала служит капроновая шайба, вложенная в головку регулировочного винта,
установленного на шасси.
Примененные в ЛПМ приемный и подающий узлы имеют следующие пре-
имущества:
наличие муфты предельных моментов, исключающей возможность обрыва и
вытягивания лепты при перемотках ленты;
возможность создания различных цепей натяжения ленты при перемотках
и рабочем холе:
наличие специальных поворотных замков фиксации катушек с магнитной
лентой.
Особенностью примененного ЛПМ является применение трех электромагни-
тов. обеспечивающих следующие режимы работы:
перемотка вперед;
перемотка назад;
рабочий ход.
В режимах «Стоп» и «Перемотка» рычаг блока магнитных головок отводит
магнитную ленту от головок, а в режиме «Воспроизведение» подводит рычаг
прижимного ролика к ведущему валу.
При включении магнитофона в режим «Рабочий ход» срабатывает соот-
ветствующий электромагнит и при этом с помощью промежуточного рычага
приводится в движение коромысло, которое регулировочным упором поджимает
пружину приемного узла. Благодаря этому усиливается фрикционная связь
элементов приемного узла и обеспечивается достаточное натяжение ленты на
приемной катушке.
На оси электродвигателя установлен двухступенчатый шкив с диском для
БАРа.
Шкив крепится с помощью трех винтов.
Передача вращения от двигателя к маховику и промежуточному шкиву осу-
ществляется с помощью эластичных пассиков.
В правом верхнем углу установлен приемный узел, который крепится непо-
средственно к шасси с помощью трех винтов. Узел состоит из ведущей и ве-
9
домой частей, связанных между собой посредством фрикционной пары. Эту
пару образуют полиамидная шайба в ведомой части и фетровое кольцо, вло-
женное в диск ведущей части узла.
Передача воашення от промежуточного шкива к ведущей части узла в ре-
жиме «Рабочий ход» осуществляется пассиком квадратного сечения, к ведомой
части вращение передается посредством фрикционной пары Момент подмотки
создается плоской пружиной, расположенной в нижней части узла. Регулировка
момента производится винтом коромысла, расположенным на нижней стороне
шасси.
Ведомая часть представляет собой фрикционную муфту, состоящую из двух
дисков и фиксатора. Между дисками вложено фетровое кольцо.
Усилие проскальзывания муфты равно 500 г и регулируется поворотом фи-
гурной пружины по ступенчатому кольцу лиска.
Регулировка производится при сборке узла.
В режиме «Перемотка назад» фрикционная пара между ведомой и веду-
щей частями создает натяжение лепты па приемном узле. Регулировка фрик-
ционного момента производится поджатием плоской пружины винтом, располо-
женным на нижней стороне шасси.
В режиме «Перемотка вперед» с промежуточным шкивом чепез шкив пере-
мотки вперед непосредственно взаимодействует ведомая часть узла.
В режимах «Перемотка назад» и «Останов.» промежуточный шкив кинемати-
чески не связан с ведомой частью приемного узла. В режиме «Останов.» ведо-
мая часть заторможена.
Величина усилия перемотки в приемном узле регулируется при настройке
ЛПМ.
В левом верхнем углу расположен подающий узел. Ведущая часть узла в
режиме «Перемотка назад» приводится но вращение резиновым кольцом про-
межуточного шкива.
Ведомая часть узла соединена пассиком со шкивом для привода индикато-
ра расхода лепты.
Для остановки лепты в режиме «Останов.» в устранения петлеобразования
при переключении рода работ механизма применено дифференциальное тормоз-
ное устройство с подвижными тормозами.
В магнитофоне установлены три двухканальпые магнитные головки: ГС,
ГЗ ГВ.
Установочные элементы позволяют регулировать положение головок относи-
тельно ленты как по высоте, так и по наклону в двух плоскостях. ГЗ и ГВ яв-
ляются универсальными и помещены в пермаллосвые экраны. Переключение до-
рожек в режиме «.Моно», а также включение режима «Стерео» осуществляется
кнопочным переключателем типа П2К, установленным па плате ПФ.
У подающего узла установлен стабилизатор механический, который с по-
мощью рычагов и капронового тросика (леска 0 0,6), охватывающего нижний
диск муфты, поддерживает стабильное усилие подтормаживания вне зависимо-
сти от количества лепты па подающей катушке.
Регулировка усилия подтормаживания производится в режиме рабочий ход
путем переустановки пружины рычага тросика в его отверстиях или смешенном
уголка крепления тросика на противоположном его конце. Усилия подтормажи-
вания муфты па плече 30 мм необходимо устанавливать 40±5 г.
2.4.2.	БАР предназначен для изменения скорости электродвигателя при пере-
ключении скоростей и для поддержания постоянной скорости электродвигателя
в режиме «Рабочий ход».
БАР представляет собой замкнутую следящую систему, состоящую из сравни-
вающего устройства, усилителя мощности, электродвигателя и преобразователя
частота — напряжение.
Функциональная схема БАРа приведена па рис. 3.
Напряжение обратной связи Unc поступает па сумматор, где сравнивается
с опорным Uon. Разница Uon—Unc = AU усиливается СУ, УМ нагоужениым
на выпрямительный мост Е1, включенным последовательно с обмоткой электро-
двигателя.
10
Рис. 3.
Схема рассчитана таким образом, что при t)on=Uon] БАР стабилизирует
скорость электродвигателя 1200± 12 об/мин, а при Uon = Uol,0—600±6 об/мин.
ПЧН выполнен па элементах А2, СЗ, R5, VD1. С5.
Па элементах А2 выполнен компаратор. Элементы Cl, R1 являются согласую-
щими для совместной работы фотодиода и компаратора. Элементы VD2, VD4,
R4, R13 образуют развязывающие цепи по питанию микросхемы А2.
Емкость С2 служит для повышения устойчивости компаратора. Элементы
СЗ, R5 являются дифференцирующей цепью, преобразующей последовательность
импульсов прямоугольной формы в последовательность импульсов с малой
вольт-секундной площадью.
Элемент VDI является детектором, пропускающим лишь положительную после-
довательность импульсов.
Сравнивающее устройство выполнено на операционном усилителе серии
К553УД1А. Элементы С6, С8, RI8 являются цепями частотной коррекции и
служат для устойчивой работы операционного усилителя. Элементы R6, SAI
служат для регулировки скорости 19, Rll, SA2 — скорости 9.
С помощью резисторов R6, R11 меняют уровень опорного напряжения. Через
элементы С5, РЮ на инвертирующий вход подастся напряжение обратной свя-
зи, а через RI7 — опорное напряжение. С помощью резисторов R14, R15 умень-
шается погрешность от разностных токов операционного усилителя. С помощью
элементов R19, С7 задается постоянная времени интегратора для того, чтобы
БАР не чувствовал очень быстрые изменения нагрузки и питающих напряже-
ний. Элемент R20 служит для защиты выхода операционного усилителя от ко-
роткого замыкания.
Усилитель мощности выполнен па элементах VT4, VT5, Е1.
Элементы R21—R25 задают режимы работы транзисторов VT4, VT5. Элемен-
ты С9. СЮ служат для уменьшения пульсации.
Выпрямитель EI служит регулирующим элементом, меняющим напряжение
на двигателе. Чем меньше напряжение на коллекторе VT5, тем больше открыты
диоды выпрямителя Е1, тем больше напряжение подается на двигатель. Нз
элементах VT3, RI6 выполнен транзисторный ключ. В режиме перемотки он
заперт и вывод резистора R11 оторван от общего провода. Число оборотов дви-
гателя соответствует числу оборотов на скорости «19». В остальных режимах
VT3 насыщен напряжением, поступающим из блока управления через контакт 1
разъема XPI.
2.4.3.	БУ предназначен для управления режимами работы магнитофона.
БУ представляет собой набор соединенных комбинационными схемами эле-
метов памяти RS-типа, которые осуществляют управление ключами трех
электромагнитов ЛПМ, ключами световой индикации установленного режима,
ключами управления каналов записи, воспроизведения и скорости вращения
электродвигателя.
Переключение режимов работы (включение ЭМ) производится путем нажа-
тия соответствующей кнопки.
11
Элементы памяти RS-типа и комбинационные схемы управления выполнены
на 3 микросхемах К155ЛАЗ и 3 микросхемах К155ЛА4. Ключи световой инди-
кации выполнены на двух транзисторах типа КТ361Б.
Схема форсирования включения электромагнита выполнена на транзисторах
КТ817В и KT8I6B.
Ключи управления электромагнитами выполнены на 3 транзисторах КТ817В.
Конденсаторы CI и СЗ предназначены для защиты RS-триггера «Останов.»
от помех малой длительности.
Транзисторы VT2, VT4 предназначены для формирования команды «Останов.»
в момент включения магнитофона.
Конденсатор С2 и резистор R3 определяют длительность команды начальной
установки.
При включении питания магнитофона конденсатор С2 заряжается через ре-
зистор R3 и переход база—эмиттер транзистора VT2. Ток заряда конденсатора
<С2 насыщает транзистор VT2 и на его коллекторе устанавливается потенциал
4-0,44-0,6 В, что соответствует уровню «0». По мере заряда конденсатора ток
через переход база—эмиттер VT2 уменьшается, транзистор выходит из насы-
щения и на его коллекторе устанавливается напряжение 4-5 В, что соответствует
•уровню «1».
При выключении магнитофона конденсатор быстро разряжается через тран-
зистор VT4, включенный диодом.
R4 — резистор базового делителя.
На транзисторе VT7 собран инвентор сигналов RS-комапды «Запись».
Резистор R13 является коллекторной нагрузкой транзистора VT7.
Ключи световой индикации режимов «Перемотка вперед», «Перемотка на-
зад» собраны на транзисторах VI1, VT3. Индикаторы VD6, VD7, VD8 режимов
«Воспроизведение», «Запись» и «Стоп» расположены на кронштейне БУ и вклю-
чены непосредствен по на выход соответствующих микросхем.
Конденсаторы С5, С7, С8 и резисторы R14, R15 определяют, соответственно,
время задержки включения электромагнитов «Перемотка вперед», «Перемотка
назад», «Рабочий ход».
Резистор R15 регулирует время задержки включения электромагнитов.
Транзисторы VT13—VT15 в диодном включении представляют собой схему
объединения по «ИЛИ» токов заряда конденсаторов С5, С7, С8.
Транзисторы VT8, VTIO, VT12 в диодном включении служат для умень-
шения времени разряда конденсаторов С5, С7, С8.
Резисторы R48, R49, R50 служат для ограничения тока разряда конденса-
торов С5, С7, С8.
Эмвттерный повторитель на транзисторе VT9 служит для увеличения вход-
ного сопротивления каскада формирования сигнала задержки включения элек-
тромагнитов, выполненного на транзисторе VT11.
Резистор R16 ограничивает ток базы VT11.
Резистор R17 является коллекторной нагрузкой VT11.
Каскад формирования импульса форсирования выполнен по схеме триггера
ШГмитта па транзисторах VT17 и VT6.
В исходном состоянии транзистор VT17 открыт, a VT6 закрыт.
При появлении на выходе 11 ЛЭЭ4—4 уровня, соответствующего уровню
.логической единицы, конденсатор С9 заряжается через резистор R21, база—
эмштернын переход транзистора VTI7, резистор R52. На время этого заряда
транзистор VT17 находится в открытом состоянии. Затем при появлении на
выходе 11 ЛЭ D4—4 логического нуля происходит разряд емкости С9 через
резистор R23, источник 4-5 Б, выход ЛЭ D4—4.
При этом транзистор VTI7 закрывается и триггер Шмитта перебрасывается.
При срабатывании триггера Шмитта транзистор VT25 закрывается, а транзи-
стор VT19, служащий для включения транзистора VT22, открывается.
Коллекторным током VT19 транзистор VT22 доводится до насыщения и на
время импульса форсирования шунтирует резистор R30.
Применение триггера Шмитта позволяет резко увеличить крутизну фронтов
Г.2
импульса форсирования и устранить зависимость длительности этого импульса
от разброса емкости С9.	’
На транзисторе VT25 выполнен инвентпрующий ключ, служащий для вклю-
чения транзистора VTI9. Резисторы R23 и R44 — резисторы базовых делите-
лей соответственно транзисторов VT17 и VT6. Резисторы R24 и R4.3 — коллек-
торные нагрузки транзисторов VT17 и VT6 соответственно. Резистор R51 — эле-
м< л отрицательной обратной связи триггера Шмитта. Резистор R45 ограничи-
вает ток базы транзистора VT25, резистор R46 — элемент базового делителя,
резистор R47 — коллекторная нагрузка транзистора VT25. Резистор R26 огра-
ничивает ток базы VT19. Резистор R28 ограничивает коллекторный ток VTI9
и базовый ток VT22.
Резистор R29 входит в цепь базовым делителем транзистора VT22.
Резистор R30. включенный с целью уменьшения мощности рассеивания, за-
дает ток удержания электромагнита.
Диоды VD1, VD2. VD3 служат для ограничения импульса обратного напря-
жения, возникающего при выключении соответствующего электромагнита.
Каскад включения электромагнита «Перемотка вперед» выполнен па тран-
зисторах VT20 н VT2I.
При включении ЭИ команды «Перемотка вперед» на выходе ЛЭ D2—3 уста-
навливается уровень логического «О», транзисторы VT20 и VT21 насыщаются.
Резистор RI8 ограничивает ток базы VT20, а резисторы R27 и R2G ограничи-
вают ток коллектора VT20, ток базы VT21. R34 — резистор базового делителя
VI20.
Каскад включения электромагнита «Перемотка назад» выполнен на транзи-
сторах VT18, \ 123 и резисторах R19, R25, R32, R35.
Каскад включения электромагнита «Рабочий ход» выполнен на транзисторах
VTI6. VT24 и резисторах R20, R22, R31, R33.
Триггер RS-тппа команды «Перемотка вперед» выполнен на ЛЭ DI—1 и
D2—3.
В исходном со. ';Ор:н:и из контакте 3 инвертора D1—1 установлен уровень ло-
гического «0», а пт кситз!<?е 8 Г)2—3 — уровень логической «I».
При нажатии хне; и «Перемотка вперед» па контакте 1 D!—1 устанавли-
вается г.а время 1юс'! щя потенциал, соответствующий уровню логического «О»..
При этом пропс?: дит переключе-ш е триггера на ЛЭ D1—! в рабочее со-
стояние и чз коит: !> •? усинав.тньастея «I», а на контакте 8 D2—3 — уровень
логического «0».
ЭП команды «Перемотка назад» выполнен на ЛЭ D1—2, D2—1.
ЛЭ D1—1 представляет собой схему объединения по «ИЛИ» сигналов логи-
ческого «О».
ЭП «Перемотка вперед» и ЭП «Перемотка назад» служат для управления
клю’ ами нпдикапии.
ЛЭ D1—3 инвертирует сигналы ЛЭ D1—•1 и служит для управления кана-
лом «Перемотка» в установкой в исходное состояние ЭП команд «Рабочий ход»,-
«Запись» и «Временная остановка лепты».
ЭП команды «Рабочий ход» выполнен на ЛЭ D3—1 и ЛЭ D5—2.
ЭП команды «Запись» выполнен на ЛЭ D3—2, D5—3.
ЭП команды «Временная остановка лепты» выполнен на ЛЭ D4—3, D6—Г.
ЛЭ D3—4 представляет собой схему совпадения («С») сигналов, «I» коман-
ды «Рабочий ход» и ДС «Запись».
ЛЭ D5—1 служит для объединения по «ИЛИ» сигналов команд «Останов.»,
«Рабочий ход» и сигналов совпадения с выхода 11 ЛЭ D3—4. ЛЭ D3—3 являет-
ся инвертором сигнала ЛЭ D5—1.
ЛЭ D4—1 представляет собой схему совпадения. Сигнал логического «0» на
выходе этой схемы появляется при условии, что ЭП команды «Запись» нахо-
дится в исходном, а ЭП команды «Рабочий ход» — в рабочем состоянии.
ЛЭ D2—2 представляет собой схему совпадения сигнала рабочего состояния
команд «Рабочий ход», «Перемотка», «Запись» и служит для управления схемой
нндикапии режима «СТОП».
ЛЭ D6—3 представляет собой схему совпадения сигналов рабочего состояния
13
СХЕМА РАБОТЫ БУ
Таблица 3
Режим работы
Сигнал коман-
ды управления
режимами
работы
пере-
мотка
Вилю*
чение
электро-
магнит.
VA1
Останов.
Перемотка вправо
Воспроизведение										•4*				^4*
Перемотка влево															V
Запись									4*
Воспроизведение Временная остановка ленты						+												Выклю* чение ра- бочего хода
Запись Временная остановка ленты										"Г				•4»				Выклю- чение ра- бочего хода
Примечания: 1. Переход от одного режима работы магнитофона к другому (кроме переходов с Воспроиз-
ведение» — «Запись» и «Запись» — «Воспроизведение») осуществляется нажатием соответствующей кнопки.
2.	Переход от режима «Воспроизведение» к режиму «Запись» и от режима «Запись» к режиму «Воспроизведе-
ние» только через режимы «Останов.», «Перемотки влево» и «Перемотки вправо».
3.	Включение режима «Запись» производится только при последовательном нажатии кнопок 7 и <$> .
При нажатии кнопки 7 включается индикация «Запись» и переключается предыдущий режим, а при нажатии
кнопки <ф> включается рабочий ход и команда управления каналами записи.
4.	Отключение режима «Временная остановка ленты» производится отпусканием кнопки (у) ,
ЭП команд «Запись», «Рабочий ход» и сигнала исходного состояния. Сигнал
с выхода ЛЭ D6—3 поступает на усилитель тока, выполненный по схеме эмит-
терного повторителя на транзисторе VT5, резистор R38 ограничивает ток базы
VT5, а резистор R40 является нагрузкой эмиттерного повторителя.
ЛЭ D4—2 представляет собой схему совпадения сигнала рабочего состоя-
ния команды «Рабочий ход» и сигнала задержки включения электромагнитов и
служит для управления каналами воспроизведения магнитофона.
ЛЭ D4—4 представляет собой схему совпадения сигнала исходного состоя-
ния ЭП команды «Временная остановка ленты» и сигнала задержки включе-
ния электромагнитов и служит для управления каскада форсирования включе-
ния электромагнитов.
ЛЭ D6-2 представляет собой схему совпадения сигналов исходного состоя-
ния ЭП команды ««Временная остановка ленты», рабочего состояния ЭП коман-
ды «Рабочий ход» и сигнала задержки включения электромагнитов, а также
служит для управления каскадом включения электромагнита «Рабочий ход».
Схему работы БУ смотри в табл. 3.
2.4.4.	УО состоит из двух идентичных каналов. Каждый канал состоит из
балансного дифференциального усилителя напряжения, усилителя напряжения
с генератором тока в цепи эмиттеров, двухкаскадного усилителя тока, схемы
защиты от токовых перегрузок и схемы установки начальных токов оконечных
транзисторов.
Дифференциальный усилитель выполнен на транзисторах VT1, VT5 (VT1,
VT3). Цепочка из R6, R7 (R6, R7, R8, VD1) служит для установки баланса
УО с помощью подстроечного резистора R6. Элементы R5, СЗ, С17, С18, (СЗ,
С4) образуют фильтр низкой частоты по питанию.
Конденсатор С1 является элементом развязки по постоянному току.
Генератор тока выполнен на элементах VT3, VD1, R1I, R21. R23 (VT5, VTI0,
R15, R18, R30, VD3).
Усилитель напряжения выполнен на транзисторе VT7.
Двухкаскадный усилитель тока выполнен на транзисторах YTlo. VT14. VTI9,
VT20 (VT23, VT24. VT27, VT28), резисторы которых R39, R40, R51, R52, R55,
R56 (R45, R51. R55) являются эмиттерными нагрузками.
Транзисторы VT9. VT10. (VT15, VTI6. VTI7. VT18) с резисторами R33, R35,
R43, R-14, Р47, R48, R51, R52, R55, R56 (R33, R34, R37, R38, R41, R42, R51,
R52, R55, R5G) образуют схему защиты от токовых перегрузок.
Элементы VT17. R26. R27, R63 (VT8, VT9. R21, R25, R26) образуют схему
установки и стабилизации начальных токов транзисторов VT19. VT20 (VT27,
VT28), конденсаторы 03. С15, С19 (СИ, С13, С14) являются элементами кор-
рекции усилителя на высокой частоте.
Резистор R61 (R59) является ограничительным элементом по току. Эле-
менты R17, R19, С7 (R17, R23, С9) образуют отрицательную обратную связь
по переменному току.
Примечай и г. В скобках даны обозначения радиоэлементов для схе-
мы У О магнитофонов выписка до 1.01.8-4 г. (см. приложение 3).
2.4.5.	БП предназначен для питания электрических узлов и блоков магнито-
фона.
БП работает от сети напряжением 220 В± 10%, частотой 50 Гц и состоит из:
трансформатора TV1;
стабилизированного источника -|-5±0.1 В:
стабилизированного источника ± 15±0,5 В;
нестабилизированного источника —22 В;
выходное напряжение —23±1,1 В — для магнитофонов исполнений «Сне-
жеть-204-01-стерео»,	«Снежеть-204-04-стерео»,	«Сне-
жеть-204 -07-сдерео»;
—30,5-+-1,5 В — для	магнитофонов исполнений	«Сне-
жеть-204-02-стерео»,	«Снежеть-204-03-стерео»,	«Сне-
жеть-204-05-стерео»,	«Снежеть-201-06-стерео».	«Сне-
жеть-204-08-стерео», «Снежеть-204 09-стерео»;
нестабилизированного источника -|-36±1,1 В;
16
иестабилизироваиного источника —27±3 В;
источника переменного напряжения 2,4 ~ В.
Стабилизированное напряжение 4*5 В используется для питания логических
микросхем и клюией БУ.
Стабилизированное напряжение ±15 В используется для питания БЭ.
Нестабилизированиое напряжение —22 В используется для питания УО.
Нестабнлизнроваппые напряжения — 27 В и 2,4 В используются для пита-
ния УК.
Нестабилизированное напряжение +36 В используется для питания электро-
магнитов.
Стабилизаторы выполнены по схеме компенсационного типа с последователь-
ным включением регулирующего элемента.
Принцип действия всех трех стабилизаторов аналогичен.
Стабилизация напряжения осуществляется путем изменения сопротивления
регулирующего элемента с применением обратной связи. Сигнал обратной свя-
зи берется от выходного напряжения, усиливается в усилителе постоянного тока
на транзисторах VT10, VTH, VTI2 и затем подастся на базу транзисторов
VT4, VT6, VT7 (VT4, VT5, VT6), которые управляют током базы транзисторов
VT5, VT8, VT9 (VT7, VT8, VT9).
Резисторы R15, R18, R22 (R17, R20, R23) предназначены для установки вы-
ходного напряжения.
Резисторы Rl, R2 предназначены для установки минимального напряжения
пульсацип ста билизатора.
Транзисторы VTI, VT2, VT3 являются динамической нагрузкой усилителя
постоянного тока и служат для увеличения коэффициента стабилизации.
Конденсаторы С4, С5, CG (СЗ, С4, С5) устраняют самовозбуждение стабили-
заторов.
При V. е ч а н и я: /. Для магнитофонов выпуска до 1.01.84 г. вместо
нестабилизированного источика —22 В для питания У О используется неста-
билизированный источник ±18 В (выходное напряжение ±16.3±0.8 В).
Неетабилизированные источники —27 В, 2.4 В отсутствуют.
2.	В скобках даны обозначения радиоэлементов для схемы БП магнито-
фона выпуски до 1.01.84 г. (см. приложение 3).
2.5.	Принцип работы БЭ
2.5.1,	БЭ предназначен для:
усиления электрических сигналов, поступающих с микоофона, радиоприем-
ника. звукоснимателя и радиотрансляционной линии, до уровня, обеспечиваю-
щего поминальный ток записи;
обеспечения регулирования уровня записи;
контроля по индикаторам уровня записываемых и воспроизводимых сиг-
налов;
усиления электрических сигналов, поступающих с блока воспроизводящих го-
ловок. до номинального уровня на линейном выходе И обеспечения необходимой
коррекции амплитудно-частотных характеристик записи и воспроизведения для
скоростей магнитной ленты 9.53 и 19,05 см/с;
обеспечения необходимых для процесса записи токов стирания и высокоча-
стотного подмагничивания;
обеспечения регулирования тембров НЧ и ВЧ, громкости и стереобалапса
электрических сигналов, поступающих с линейных выходов.
2.5.2.	БЭ функционально состоит из каналов записи и воспроизведения.
2,5.3.	В состав канала воспроизведения входят: ГВ, У В, ПФ, КУ, УО.
2.5.4.	В капал записи входят ГС, ГЗ, УВх, УЗ, ГСП
2	5 5. УВ состоит из линейного усилителя и корректирующего усилителя. Ли-
нейный усилитель предназначен для предварительного усиления сигналов, вос-
производимых магнитной головкой. Усилитель выполнен па транзисторах VT1,
17
VT2, VT3 по схеме с гальванической связью и охвачен отрицательной обратной
связью. Его входной каскад выполнен на малошумящем транзисторе КТ3102Д.
Изменение выходного напряжения усилителя на —2 дБ при переходе со
скорости 9 на скорость 19 осуществляется с помощью делителя на резисто-
рах RII, R12 и электронного ключа на транзисторе VT4, управляющая команда
па который подастся с БАРа,
Корректирующий усилитель выполнен на транзисторах VT8, VT11 и VTI2.
Коррекция ВЧ на скоростях 9 и 19 осуществляется с помощью чзстотноза-
внсимой отрицательной обратной связи L2, С7, R14 для скорости 19 и LI, С9,
R20 для скорости 9.
Регулировка необходимого подъема на высших частотах осуществляется с
помощью подстроечных резисторов R14, R20 для скоростей 19 и 9 соответст-
венно.
Коррекция па средних и низких частотах осуществляется с помощью цепоч-
ки R35, R38, С13, R31 для скорости 9 и цепочки R35, R38, С13, R31, R32 для
скорости 19.
Регулировка необходимого подъема па средних частотах осуществляется с
помощью подстроечных резисторов R31, R32 па скоростях 9 и 19 соответственно.
Электронные ключи па транзисторах VT6, VT7, VT9, VTIO служат для под-
ключения цепей коррекции. Управление ключами производится с БАРа.
Электронные ключи на транзисторах VT5, VT13 коммутируют режим вос-
произведения и в режиме перемотки запирают канал воспроизведения.
С помощью резистора R15 устанавливается напряжение на линейном выходе
магнитофона.
Выходной каскад усилителя воспроизведения выполнен по схеме эмиттерно-
го повторителя.
С выхода У В сигнал поступает на вход КУ и ФДШП (при его наличии).
2.5.6.	УЗ выполнен па операционном усилителе А1 по схеме неинвептпруюше-
го усилителя. Сигнал с входного делителя R35. R37 (R36, R38) через разде-
лительный конденсатор СЗ (С4) поступает на неинвентируюшнй вход усилителя.
Входное сопротивление усилителя записи определяется величиной резистора
R7 (R8).
Параллельно источнику входного сигнала установлен электронный ключ, вы-
полненный на транзисторе Vll (VT2), который блокирует вход усилителя во
всех режимах, кроме режима «Запись». Конденсатор С9 (СЮ) служит для
повышения устойчивости усилителя против возбуждения. Для стабилизации ре-
жима работы по постоянному току УЗ охвачен цепью отрицательной обратной
связи R9, R17, СИ (Rll, R18, С12).
НЧ коррекция выполнена по схеме частотнозавпсимой обратной связи с вы-
хода па ипвеитнрующий вход усилителя и состоит из элементов RIO, С13 (R12,
С14).
ВЧ коррекция осуществляется цепью, состоящей из индуктивностей LI. L3,
(L2. 1.4), конденсаторов С5, С7 (С6, С8) соответственно на скоростях 9, 19,
При повышении частоты сигнала цепь ВЧ коррекции шунтирует цепь, состоя-
щую из R9, СИ (RH, С12) инвентирующего входа, вследствие чего возрастает
коэффициент усиления УЗ. который достигает ?лаксималыюго значения на резо-
нансной частоте последовательного контура LI, С5 (L2, С6). L3, С7 (L4, С8).
Элементы цепи коррекции подобраны так, что резонанс контура выбран на
частотах 17-4-19 кГц, 22-4-24 кГц на скоростях 9 и 19 соответственно.
Высота подъема па частотах 14 кГц п 18 кГц регулируется изменением ин-
дуктивности катушек с помощью подстроечных сердечников.
Коммутация элементов ВЧ коррекции в зависимости от скорости движения
магнитной ленты осуществляется транзисторными ключами VT3, VT5 (VT4,
VT6). Изменение тока записи на —2дБ при переключении скорости движения
ленты с 19 на 9 осуществляется транзисторным ключом VT7 (VT8). Команда
управления ключами VT3, VT5, VT7 (VT4, VT6, VT8) поступает с БАРа.
2.5.7.	ГСП представляет собой двухтактный генератор, выполненный по схе-
ме мультивибратора с емкостной обратной связью, в качестве нагрузки кото-
рого используется резонансный контур, настроенный па первую гармонику ча-
18
стоты генерации. Резонансный контур состоит из индуктивности вторичной обмот-
ки трансформатора (с учетом пересчитанной в лее индуктивности первичной
обмотки), индуктивности стирающих головок и конденсатора СЗ. ГСП состоит
из собственно генератора, выполненного на транзисторах VTI, VT2 типа KT8I5A.
устройства для подачи питающего напряжения, которое представляет собой
составной ключ на транзисторах VT3, VT4.
Емкости С4, С5 улучшают развязку усилителя записи с ГСП (уменьшается
проникание частоты ГСП на выход усилителя записи).
На элементах LI, С1 и L2, С2 выполнены фильтр-пробки, настроенные на
частоту генерации 80гВ10 кГц и предназначенные для защиты выхода УЗ ov
попадания токов ВЧ.
Резисторы Rl, R2 служат для регулировки величин тока подмагничивания..
В режиме «Воспроизведение» генератор обесточен.
2.5.8.	Усилитель входной состоит из микрофонного усилителя, собранного на
ИС К157УП1Б и линейного усилителя, собранного на ИС К157УД2. обеспечи-
вающих необходимые входные сопротивления и выходное напряжение согласно
ГОСТу 24838—8!.
Элементы DAI, Rl, R3, R5 (R2. R4, R6) выполняют роль усилителя сигнала
>• определяют параметры микрофонного усилителя.
Элементы DA2. R20. R2J. R24, СЮ (R22, R23, R25. СП) являются усилите-
лем сигнала и определяют коэффициент усиления линейного усилителя.
Конденсаторы С1, С5, С8, С15 (С2, С6, С9, СЮ) являются разделительными.
Кондепсатоп СЗ (С4) является корректирующим.
Конденсатор СЮ (СП) находится в цепи обратной связи.
Конденсатор С12 (С 13) является корректирующим по ВЧ для повышения
устойчивости усилителя.
Элементы С7, R19 являются фильтром по питанию.
Конденсатор CI4 служит в качестве развязки по литанию ПС К157 УД2
Резисторы Rl, R7, R8, Rll (R2, R10, R9, R12) — делители, задающие рабо-
чую точку.
Резисторы R3, R24, (R4, R25) находятся в цепи обратной связи.
Резисторы R5, R13 (R6. R14) служат для регулирования чувствительности
УВх со входов и .
г> магнитофонах выпуска до 1 01.84 г. УВх представляет собой двухкаскадны??
усилитель напряжения с гальванической связью между каскадами. Первый
каскад усилителя выполнен по схеме с общим эмиттером на кремниевом мало-
ипмяшем транзисторе VTI (VT2). С целью получения минимального уровня
шумов транзистор работает в режиме микротоков. Нагрузкой каскада является
усилитель напряжения на кремниевом малошумящем транзисторе VT4 (VT6).
который выполнен по схеме с общим эмиттером и динамической нагрузкой наг
транзисторе VT3 (VT5), что позволяет получить большой коэффициент усиле-
ния по напряжению.
Элементы R9, С7, RIO. RL3 (Rll, С8, RI2, R14) выполняют роль усилителя-
сяп’тла и определяют коэффициент усиления.
Конденсаторы Cl. С14 (С2, 05) являются разделительными.
Конденсатов СЗ (С4) находится в цепи обратной связи.
Конденсаторы С5, С9 (С6. СЮ) образуют цепь коррекции по ВЧ для повы-
шения устойчивости усилителя.
Резисторы R3, R4 (R5, R6) задают режим по постоянному току транзистору-
VTI (VT2).
Ретпстоо R7 /RS' применяется для увеличения коэффициента усиления.
Резисторы R15. Rlf>, R21 (RI8, R19, R23) задают режим по постоянному то-
ку транзистору VT3 (VT5).
Резисторы R17, R22 (R20, R24) задают режим по постоянному току VT4
(VT6).
Rl (R2) служит для устранения накапливания заряда на конденсаторе Ci
(С2) соответственно.
1»
Элсмсты R25, С13 служат в качестве фильтра по питанию.
Элементы VT7, R32 (VT8, R33) — эмпттерный повторитель, служащий для
•увеличения нагрузочной способности усилителя входного.
2.5.9.	УК предназначен для управления индикаторным блоком НВЛШУ1-11/2
в режимах записи и воспроизведения.
УК представляет собой преобразователь переменного напряжения звуковой
частоты обоих каналов в напряжение, необходимое для работы индикаторного
блока.
УК включает в себя прецизионный выпрямитель напряжения с регулируемым
усилением, выполненный па микросхеме DA1 типа К157УД2, дополнительные
однополупериодпые выпрямители в каналах индикатора перегрузки на диодах
VD5, VD6 типа КД ЮЗА, RC цепи, постоянные времени которых соответствуют
временам интеграции индикатора уровня записи и перегрузки, аналоговые ком-
мутаторы на микросхеме DA3 типа К547КП1А, генератор парафазиых прямо-
угольных импульсов, выполненный на микросхеме DA2, усилитель па микросхеме
DA4 типа К157УД2.
Резисторы R1—R4 и RI5—R18 определяют коэффициенты усиления усили-
теля — выпрямителя и усилителя постоянного напряжения, выполненных на
микросхемах DA1 и DA4 соответственно. С помощью резисторов R3 в R4, ре-
гулирующих коэффициент усиления первого каскада, устанавливаются показа-
ния индикатора «О дБ» по каждому каналу. Конденсаторы Cl, С2 и С8, С9
осуществляют частотную коррекцию микросхем DAI и DA4.
Резисторы R5, R6, конденсаторы СЗ. С4, С6, С7, а также дифференциальные
сопротивления диодов VD5, VD6 определяют времена интеграции индикаторов
уровня записи и перегрузки.
Коммутаторы (микросхема DA3) управляются противофазными двуполяр-
мыми напряжениями прямоугольной формы со скважностью Q —2, поступаю-
щими с генератора с самовозбуждением, собранного на микросхеме DA2, конден-
саторе С5. резисторах R7—R9, R12. Диод VD7 формирует однополярную после-
довательность прямоугольных импульсов, что необходимо для нормальной рабо-
ты индикатора Ill.
Резисторы R13 и RIO, R11 определяют времена обратного хода индикаторов
•уровня записи и перегрузки соответственно.
С помощью резисторов R10. RI1 выставляются показания «4-5 дБ» по каж-
дому каналу индикатора перегрузки при соответствующем входном напряжении.
Выходы коммутаторов соединены таким образом, чтобы складывались на-
пряжения из обоих каналов, пропорциональные среднему значению входного
сигнала индикатора уровня записи (одни выход) и пиковому значению сигнала
индикатора перегрузки (другой выход). Эти напряжения, синхронизированные
с частотой генератора, усиливаются микросхемой DA4 и поступают на входы
индикаторного блока.
Делители напряжения па резисторах R14, R22, R19, R21, R20 и R23 ограни
чпвают максимальные напряжения, подаваемые на входы индикаторного бло-
ка 111.
Резисторы R25 и R26 служат для установки показаний индикаторного блока
«—20 дБ» и «4-1 дБ» при соответствующих входных напряжениях.
Конденсаторы СЮ, СИ устраняют влияние УК на другие блоки магнито-
фона по цепи питания.
На стабилитроне VD8 и резисторе R24 собран параметрический стабилизатор
напряжения, обеспечивающий нормальную работу индикатора HI.
В магнитофонах выпуска до 1.01.84 г. УК представляет собой усилитель на-
пряжения совместно с эмнттерным повторителем и двухполупсриодпым выпря-
мителем с удвоенном напряжения для выпрямления тока записи п подачи его
на индикаторный прибор.
Усилитель и эмиттерпый повторитель выполнены на транзисторах КТ315Б го
два в каждом канале, двухполупериодпый выпрямитель — на полупроводнико-
вых диодах КД ЮЗА но два в каждом канале.
С помощью переменных резисторов R1 и RI7 индикаторный прибор устанав-
1нвас1ся в пулевое положение. Конденсаторы С1 и С7 являются разделитель-
но
ними. Элементы R3, R4, R5, R6 и R10, R12, R13, R15 служат для установка
режима по постояному току транзисторов VTI, VT2 и VT3, VT4.
Элементы RI6, С4 являются фильтром по цепи питания. Элементы VD1, VD2,
С2. СЗ и VD3. VD4. С5, С6 относятся к схеме двухполупернодного выпрями-
теля с удвоением напряжения.
2.5.10.	КУ представляет собой усилитель напряжения, охваченный частотно-
зависимой отрицательной обратной связью, глубину которой можно менять с
помощью регуляторов тембра.
КУ выполнен па операционном усилителе К553 УД1А.
Элементы R4, R5, R17, СЗ (R12, R13, R17, СЮ) определяют диапазон регу-
лировки тембра НЧ, а элементы Cl, С6, R18 (С8, CI3, R18) определяют диапа-
зон регулировки тембра ВЧ. Цепь (R8, С7), R16, С14 определяет глубину тон-
компенсации. Схема обеспечивает регулировку тембров в пределах ±6 дБ.
2.5.11.	Примененное в магнитофоне «Снежеть-204-стерео» шумопонижающее
устройство представляет управляемый фильтр, частота среза которого изме-
няется в зависимости от амплитуды и спектра поступающего на его вход сиг-
нала.
Шумопонижающее устройство работает только в режиме «Воспроизведение».
Особенно эффективна его работа в паузах между двумя записями, когда в
АС прослушиваются только шумы системы лепта—головка.
Применение ФДШП значительно снижает эти шумы и попытает тем самым
качество работы магнитофона в режиме «Воспроизведение».
ФДШП включает в себя согласующий эмиттерный повторитель, выполнен-
ный на транзистоое VII; управляемый фильтр низких частот, выполненный на
микросхемах А2, АЗ и транзисторе VT6; алгебраический сумматор, выполненный
ни микросхеме Л1, весовой фильтр, выполненный на элементах RG, Сб и R32, С9;
ограничитель по минимуму, выполненный на транзисторах VT2, VT3; коррек-
тирующий усилитель. выполненный па микросхеме А4; детектор, выполненный
i> j диоде VD3; Фильтр детектора, выполненный на элементах R26. R27, С20;
параметрический стабилизатор напряжения с целью термостабилизации частоты
среза, выполненный на элементах RIO, \ Е>1 и VT4, VT5, R13, RI4 соответствен-
ен: цепь компенсации иел.чнейпнх искажений, выполненную „а резисторах:
R28—R31.
При отсутствии сигнала на входе ФДШП, на выходе управляемого фильтра,
а. следовательно, ня -ы\о те ФДШП и на одном из входов алгебраического сум-
матора, соединенного с выходом управляемого фильтра, присутствуют лишь со-
ставляющие шума, располагающегося в исходной полосе пропускания управ-
ляемого фильтра. На другом входе алгебраического сумматора присутствует
широкополосный шум. поступающий со входа ФДШП.
В результате вычитания узкополосного шума из широкополосного после
алгебраического сумматора в цепи управления остаются высокочастотные со-
ставляющие шума. Далее эти составляющие шума через весовой фильтр, пред-
назначенный для формирования сигнала управления с учетом изменения чув-
ствительности слуха человека в зависимости от частоты звукового сигнала, по-
ступают на ограничитель по минимуму. Причем уровень ограничения ограничи-
теля выбран выше уровня шума так, что на выходе ограничителя сигнал в
цепи управления отсутствует и, следовательно, частота среза управляемого
фильтра не перестраивается. Таким образом, полоса частот ФДШП при отсутст-
вии сигнала ограничена сверху и составляющие шума, располагаемые выше
исходной частоты среза управляемого фильтра, существенно ослаблены и не
прослушиваются.
При поступлении сигнала на вход ФДШП на выходе управляемого фильтра,
а, следовательно, на одном из входов алгебраического сумматора появляются
составляющие входного сигнала, располагающиеся в исходной полосе пропу-
скания управляемого фильтра. На другом входе алгебраического сумматора при-
сутствуют все составляющие входного сигнала в рабочем диапазоне частот. В
результате вычитания на выходе алгебраического сумматора присутствуют
только высокочастотные составляющие сигнала.
21.
Эти составляющие через весовой фильтр поступают на вход ограничителя
по минимуму. Если уровень высокочастотных составляющих на входе ограни-
чителя превышает выбранный порог ограничения, то на выходе ограничителя
« цепи управления появляется сигнал, который корректируется частотным кор-
ректором, в данном случае дифференциатором.
С выхода частотного корректора сигнал управления поступает на вход ампли-
тудного детектора, детектируется и подается на управляющий вход управляемо-
го фильтра, перестраивая его частоту среза в сторону высоких частот.
При этом на выход ФДШП поступают без ослабления присутствующие во
входном сигнале и превышающие выбранный порог ограничения высокочастот-
ные составляющие сигнала.
Несмотря на расширение полосы частот устройства в силу эффекта маски-
ровки, присутствующие одновременно с сигналом, высокочастотный шум не
прослушивается. По мере сужения спектра входного сигнала и ослабления
уровня высокочастотных составляющих ФДШП работает в обратном порядке,
т. е. частота среза понижается и высокочастотный шум на выходе ФДШП ос-
лабляется.
Управляемый фильтр представляет собой активный RC-фильтр второго
порядка, управление частотой среза которого осуществляется изменением диф-
ференциального сопротивления каналов полевых транзисторов микросхемы А2,
включенных параллельно резисторам R7, R8.
Установка начальной частоты среза управляемого фильтра производится по-
дачей постоянного напряжения положительной полярности, снимаемого с вы
хода частотного корректора, на затворы полевых транзисторов микросхемы А2
я регулируется резистором R23, включенным в цепь отрицательной обратной
связи частотного корректора.
Частота среза управляется постоянным напряжением, снимаемым с фильтпа
детектора, и в зависимости от частоты и амплитуды сигнала на входе ФДШП
изменяется вплоть до максимального значения 25000 Гц.
Опорное напряжение для установки начального смещения полевых транзи-
сторов микросхемы А2 снимается с выхода делителя па элементах VT4, VT5 и
RI3, RI4, подключенного к параметрическому стабилизатору напряжения на эле-
ментах RIO. VD1, и подается па один из входов частотного корректора, выход
которого соединен с затворами полевых транзисторов.
Порог шумопонижения (уровень входного сигнала заданной частоты, при
котором полоса пропускания управляемого фильтра расширяется, обеспечивая
передачу этого сигнала без затухания) определяется чувствительностью канала
управления и регулируется резистором R32.
Регулировка минимального порога шумопонижения осуществляется рези-
стором R3, включенным в цепь отрицательной обратной связи алгебраического
сумматора.
Регулировка фазовой характеристики управляемого фильтра осуществляется
резистором R22, включенным в цепь положительной обратной связи и пред-
назначена для обеспечения синфазностн сигналов на входах алгебраического
сумматора.
Для компенсации нелинейных искажений, вносимых в сигнал полевыми тран-
зисторами микросхемы А2, на затворы этих транзисторов через резистивные
делители R28, R29. R30, R31 подается часть сигнала с выхода управляемого
филыра через согласующий эмнттерпый повторитель, выполненный па транзн-
«чоре \ Тб.
2.6.	Расположение и назначение детален
и органов управления магнитофона
2.6.1,	Расположение и назначение деталей и органов управления магнитофо-
h:i на лингвой панели (см. рис. 4):
/	- кнопка включения магнитофона ВКЛ.; 2 — кнопка включения скорости
9.53 см/с; <7 — кнопка включения скорости 19,05 см/с; 4 — индикатор расхода
лепты; 5 — кнопка сброса показаний индикатора расхода ленты; 6 — индика-
тор режима «Временная остановка ленты»; 7 — стабилизатор натяжения ленты;
22
8 — подкатушнкки подающей и приемной муфт: 9 — индикатор уровней за-
писи и воспроизведения левого и правого каналов; 10 — регулятор уровня
записи левого канала; 11 — регулятор уровня записи правого канала; 12 —
кнопка подключения микрофонного входа
кнопка подключения
входа радиотрансляционная линия
; И -
кнопка подключения входа
звукосниматель пли магнитофон	— кнопка подключения входа ра-
диоприемпик или телевизор
— регулятор баланса; 17 — регулятор
громкости; 18 — регуляторы
записи
и воспроизведения»
тембра НЧ, ВЧ; 19 — кнопка «Контроль уровня
Х7 (кнопка включения ФДШП — в магнито-
фонах
кнопка
исполнений «Снежеть-204-01-стерео» — «Снежеть-204-03-стерео»; 20 —
«Контроль записываемого и записанного сигналов»	; 21 — ро-
зетка подключения головных телефонов; 22 — пломба и винт крепления ли-
цевой панели к блоку электроники; 23 — кнопки переключения дорожек 1—4 и
2—3; 24 — розетка включения пульта дистанционного управления; 25 — кноп-
режима
ка включения режима «Рабочий ход» ф ; 26 — кнопка включения
«Останов.»	; 27 — кнопка включения режима «Запись» V
кнопка включения режима «Перемотка вперед»	; 29 — кнопка
ния режима «Перемотка назад» « ; 30 — пломба и винт крепления ли-
включе-
е
1и
с
Л
13
14_
16
РисЧ ОБЩИЙ ВИД МАГНИТОФОНА
23
пеной напели ЛПМ; 31 — кнопка включения режима «Временная остановка
лепты»	,32 — индикатор режима «Перемотка назад» 33 — индикатор
режима «Перемотка вперед»; 34 — индикатор режима «Запись»; 35 — индпка*
тор режима «Останов.»; 36 — индикатор режима «Воспроизведение».
2.6.2.	Расположение и назначение деталей и органов управления магнитофо-
на на задней стенке (см. рис. 5):
1 — розетка линейного выхода; 2 — розетка подключения радиотрансляци-
онной линии; 3 — розетка подключения звукоснимателя; 4 — розетка подклю-
чения радиоприемника или телевизора; 5 — розетка подключения микрофона;
6 — углубление для укладки сетевого шнура; 7 — розетка подключения акусти-
ческих систем; 8 — кнопка отключения электродвигателя; 9 — устройство бло-
кировочное; 10 — кнопка отключения акустических систем.
Рис.5 Вид магнитофона со стороны зп&ней стенки
2.7.	Расположение и назначение деталей
и узлов механизма лентопротяжного (см. приложение 8)
/ — индикатор расхода лепты; 2 — механический стабилизатор натяжения
ленты; 3 — панель головок; 4 — датчик контроля скорости вращения электро-
двигателя; 5 — тросик стабилизатора натяжения ленты; 6 — пассик привода
индикатора расхода ленты; 7 — подающий узел; 8 — пассик привода электро-
двигатель — промежуточный шкив; 9 — электромагнит перемотки вправо;
10 — пружина промежуточного ролика; 11 — промежуточный шкив перемо-
ток и подмотки приемного узла; 12 — рычаг включения перемоток; 13 —• рычаг
отключения тормозов в режиме «Рабочий ход»; 14 — электромагнит перемотки
влево; 15 — промежуточный шкив перемотки вправо; 16 — тормозная планка;
17 — пассик привода промежуточный шкив — приемный узел; 18 — приемный
узел; 19 — пассик привода электродвигатель — ведущий вал; 20 — рычаг при-
вода прижимного ролика и тормозов; 21 — электромагнит включения в режим
«Рабочий ход»; 22 — винт регулировки величины хода сердечника электромаг-
нита; 23 — рычаг с прижимным роликом; 24 — винт регулировки усилия при-
24
жима прижимного ролика; 25 — пружина подтормаживания приемного узла;
26 — винт регулировки усилия пружины приемного узла: 27 — винт дополни-
тельной регулировки усилия пружины приемного узла; 28 — шкив двигателя;
29 — электродвигатель; 30 — винт фиксации положения шкива двигателя;
31 — ведущий вал с маховиком; 32 — втулка ведущего вала с двумя подшип-
никами скольжения; 33 — опорная фторопластовая шайба; 34 — винт регу-
лировки ведущего вала с опорным подпятником.
2.8.	Расположение и назначение деталей
и узлов платы магнитных головок (см. приложение 9)
/ — направляющие колонки; 2 — стирающая головка; 3 — записывающая
головка; 7 — винты фиксации головок в экранах; 5 — воспроизводящая голов-
ка: 6 — впиты регулировки головок по высоте и параллельности зеркала го-
ловок к плоскости магнитной лепты; 7 — винты регулировки головок по на-
клону.
2.9.	Расположение и назначение детален муфты приемной
(см. приложение 10)
1 — замок фиксации катушек для магнитной ленты: 2 — вкладыш фикса-
тора опорный: 3 — верхний диск; 4 — средний диск; 5 — нижний диск; 6 —
вкладыш войлочный фрикционный.
2.10.	Расположение и назначение деталей муфты подающем
(см. приложение 11)
1 — замок фиксации катушек для магнитной лепты: 2 — вкладыш фикса-
тора опорный; 3 — верхний диск: 4 — средний диск; 5 — нижний диск.
3.	ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1.	При ремонте следует руководствоваться основными положениями «Пра-
вил техники безопасности при работах по установке, ремонту и обслуживанию
бытовых радиотелевизионных устройств (аппаратов)», утвержденных МБОН
РСФСР б апреля 1976 г. и положениями, изложенными в данном разделе.
3.2.	Радиомеханик на рабочем месте должен иметь следующие средства инди-
видуальной защиты:
инструмент с изолированными ручками;
диэлектрический коврик:
нарукавники.
3.3.	Запрещается проверять наличие напряжений в цепях «на искру».
3.4.	Производить ремонт и проверку магнитофона под напряжением разре-
шается только в тех случаях, когда выполнение работ в отключенном от сети
магнитофоне невозможно.
В этом случае необходимо быть особо внимательным во избежание попада-
ния под напряжение.
3.5.	Пайка в магнитофоне, находящемся под напряжением, запрещается.
3.6.	Измерительные приборы подключаются к схеме магнитофона только
после отключения его от сети и после снятия остаточных па пряжений с элемен-
тов схемы.
3.7.	Во время работы с включенным магнитофоном, когда имеется опасность
прикосновения к токоведущнм частям, необходимо пользоваться инструментом
с изолированными ручками. Работать следует одной рукой. Радиомеханик дол-
жен быть в одежде с длинными рукавами или в нарукавниках.
3.8.	При замене предохранителей необходимо отключить магнитофон от
сети.
25
3.9.	При ремонте магнитофона под напряжением его следует устанавливать
так, чтобы избежать травм от возможного взрыва электролитических конден-
саторов в блоке питания.
3.10.	Запрещается ремонтировать магнитофон, включенный в электросеть в
сырых помещениях, имеющих земляные, цементные или иные токопооводящие
полы.
3.11.	Запрещается ремонтировать магнитофон вблизи заземленных конструк-
ции (батарей центрального отопления и т. л).
4.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
•/./. В перечень работ по техническому обслуживанию входят:
смазка аппарата, смена пзеенка, подрегулировка тормозов, чистка прижимного
ролика, чистка магнитных головок, направляющих колонок, замена перегорев-
ших предохранителей.
•1.2. Места смазки.
Места смазки указаны на кинематической схеме (см. прилож. 7).
4.2.1.	Перечень смазочных материалов:
смазка ЦПАТИМ-22! ГОСТ 9433—80 или ПИАТИМ-201 ГОСТ 6267—74,
масло турбинное ТЗО ГОСТ 32—74 или Т-22 ГОСТ 32—74, масло синтетическое
ВИП-10 ТУ 38101.762—78 или Б .ЗВ ГОСТ 5.566— 70.
П р и м с ча п и е. Допускается замена смазочных материалов на анало-
гичные но свойствам.
4.3.	Порядок и периодичность смазки.
4.3.1.	Заводская смазка трущихся частей лентопротяжного механизма обес-
печивает нормальную работу в течение всего гарантийного срока. По истечении
гарантийного срока механизм лентопротяжный подлежит смазке через каждые
500 часов работы.
4.3.2.	Смазка узла ведущего вала (см. придпж. 8. поз. 31, 32).
Произвести разборку согласно пункта 5.3.12, освободив вал от втулки с под-
шипниками.
Вынуть маховик с налом.
Удалить остатки смазки п тщательно протереть маховик с валом и подшип-
ники втулки.
На трущуюся поверхность ведущего вала и подшипники втулки нанести
небольшой слой турбинного масла ТЗО или Т22.
После сборки лишнюю смазку удалить н обезжирить рабочие поверхности ма-
ховика, вала и прижимного ролика.
4.3.3.	Смазка прижимного ролика (см. лрплож. 8. поз. 23).
Снять стопорную шайбу, ограничивающую вертикальное перемещение рычага
прижимного ролика.
Снять рычаг прижимного ролика.
Снять стопорные шайбы с осн прижимного ролика.
Снять поижнмнон ролик, вынув ось ролика.
Протереть фланелью оси, втулки, подшипники прижимного ролика.
На осн. во втулку и в подшипник нанести легкий слой турбинного масла
ТЗО или Т22.
Слбоать рычаг прижимного ролика.
4.3.4.	Смазка шкивов (см. прилож. 8, поз. 11, 15).
Сиять стопорные шайбы крепления шкивов.
Снять шкивы с осей.
Протереть фланелью осн и втулки.
Ня оси и во втулки нанести легкий слой турбинного масла ТЗО или Т22.
Собрать узлы.
4.3.5.	Смазка электродвигателя (см. прилож. 8, поз. 29).
Капнуть с помощью масленки 3—4 капля синтетического масла ВИП10 з
отвгпетпя на обеих торцевых поверхностях электродвигателя.
Убрать лишнюю смазку.
26
4.3.6.	Смазка подаюшего и приемного узлов (см. прплож. 8,’ поз. 7, 18).
Произнести разборку узлов согласно пункту 5.3.G.
Произвести разборку двух верхних дисков, сняв с втулки стопорную шайбу.
Фланелью протереть оси, подшипники и вкладыши.
На оси подшипника нанести легкий слой турбинного масла ТЗО или Т22.
Насухо протереть вкладыши и плоскости дисков, не допуская попадания
на них масла.
Собрать и установить узлы.
4.3.7.	Смазка трущихся поверхностей рычагов.
Все плоскости рычагов, сопрягаемые при перемещении с плоскостями дру-
гих деталей, протираются фланелью для удаления старой смазки и смазываются
тонким слоем смазкой ПИАТИМ-221 или ЦИАТИМ-201.
После окончания смазки обрезиненные поверхности ролика и шкивов, пасен-
ия. рабочие поверхности маховика и дисков тщательно обезжирить.
4.4.	Протирка блоков магнитных головок.
При ухудшении качества записи или воспроизведения, а также при появле-
нии коричневого налета необходимо очищать от загрязнения магнитные го-
ловки. рабочую поверхность ведущего вала, прижимного ролика и направляю-
щих колонок тампоном, смоченным в спирте. При этом нельзя пользоваться ме-
таллическими предметами.
Работы, выполненные при техническом обслуживании, ремонтом ие считаются.
5. МЕТОДИКА НАХОЖДЕНИЯ
И УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
5 1. Перечень контрольно-измерительной аппаратуры оборудования, специн»
стр у мен та. материалов и документации, применяемых при ремонте магнитофона,
приведен в табл. 4.
Таблица 4
Наименование, шифр, номер оборудования,
материалов, принадлежностей
К-во Примечание
рекомендуемых	заменяющих
Измерительная аппара-
тура
Ауднокомплексный ге-
нератор ТР-0157
Усилитель измеритель-
ный низкочастотный
У 4 -28
Осциллограф ТР-4362
Измеритель парамет-
ров маломощных плос-
костных триодов Л2-23
Измеритель парамет-
ров низкочастотных
мощных транзисторов
Л2-42
Генератор сигналов
звуковой частоты ГЗ-102	I
^Милливольтметр	B3-38	1
Ламповый вольтметр
ВК7-26	1
Частотомер 43-36	1
Детонометр 4И	1
Осциллограф С1-49Б	1
1
27
	Продолжение табл. 4
Наименование, шифр, номер оборудования, материалов, принадлежностей	К-во	Примечание
рекомендуемых	заменяющих
Бесконтактный! секун-	Секундомер любого ти- домер С-1-2А	па	1 Комплект измеритель- ных лент 6ЛИТ1.У.9	л 1 ОСТ4.306.002—80 6ЛИТ1.У.19(а)	1 ОСТ4.306.002—80 6ЛИТ1.Д.9	1 ОСТ 1.306.002—80 6ЛИТ1.Д.19	1 ОСТ4.306.002—80 БЛИТ 4.ЧВН(б)	1 Магнитная лепта типа	1 А4310-6Б Оборудование и инструмент Размагничивающее уст-	1 ронство Др1 Отвертка /=160 мм	1 S = 0,5 мм Отвертка /=200 мм	1 S = 0,8 мм Плоскогубцы ПУТ 150	1 Паяльник 40 Вт	Паяльник 65 Вт	1 Пинцет 11ПМ-801	1 Острогубцы ОБУ Г 130	1 Антистатический брас-	1 лет ОСТ 92-1615—74 ЦИАТИМ-221,	ЦИАТИМ-203 ЦИАТИМ-201	Масло турбинное Т-22 Масло турбинное ТЗО Нитрокраска ИЦ-25 Спирт	Одеколон Припой ПОС 61 ’Резистор 1ПЭВР-25-1О Ом±5% (эквивалент выносной акустической системы) с рассеиваемой мощностью 25 Вт	1 Резистор МЛТ 0,25-240 Ом±5% .МЛТ-0,25-22 кОм±5% (эквивалент источника сигнала для входа jQ )	1		4 Катушка 1 — 18 с лентой Ульяновский за- вод «Искра»
28
Продолжение табл. 4
Наименование, шифр, номер оборудования, материалов, принадлежностей		К во	Примечание
рекомендуемых	заменяющих
Инструкция по ремон-
ту
Ремонтный кабель № 1
Ремонтный кабель №2
Резистор
МЛТ-0.25-220 кОм±5%
(эквивалент сопротивле-
ния нагрузки линейного
выхода)
1
1	Рис. 6
1	Рис. 7
Ремонтный кабель № 1
XPI	ХР2
1		1

2 3		2

		3

4		4

5		5

©! i		6

		7

8		8

2 □° и		9

		10 !

		1!

12		12

13		13

14		14

15		15

16		16

ХР1 — СНП40-16В,
ХР2 — СНП40-16Р.
Примечание, длиной 400 мм.	Кабель выполняется из экранированных проводников Рис. 6
29
Ремонтный кабель № 2
ХР1 — СНП40-10В;
ХР2 — СНП40-101
Примечание. Кабель выполняется из экранированных проводников
длиной 400 мм.
Рис. 7
П р и я е чини е: 1. Допускается использование других типов приборов
с классом точности, не хуже приведенных в таблице 4.
2.	Допускается применение инструментов другого типа, не оговоренных
указанными стандартами.
5.2.	Рекомендации по организации рабочего места.
Рабочее место должно быть укомплектовано измерительной аппаратурой, ин-
струментом, оборудованном и документацией согласно перечня, приведенного з
табл. 4.
5.2.1.	Рабочее место должно быть оборудовано действующе!” вытяжной
вентиляцией, исключающей воздействие на организм вредных испарений, воз-
никающих при пайке. Стол должен быть покрыт линолеумом или резинозым
ковриком.
5.2.2.	Освещенность рабочих мест должна соответствовать установленным
нормам как при дневном, так и при искусственном освещении.
5.2.3.	С целью защиты полупроводниковых приборов и интегральных микро-
схем от воздействия статического электричества все работы при ремонте
должны производиться с использованием паяльника с заземленным жа.чом и
использованием антистатического браслета, подключенного к заземлению через
сопротивление 1 МОм+10%.
5.3.	Порядок разборки и сборки магнитофона при ремонте и проведении
профилактических работ.
5.3.1.	Панель кнопок включения и выключения режимов работы (съемный
вариант) снимается при необходимости замены индикаторов режимов работы.
Сиять нижнюю крышку панели головок перемещением от плоскости панели,
предварительно сжав ее с двух сторон. Отвернуть один винт крепления панели,
находящийся под крышкой панели головок.
Снять панель. Сборку производить в обратной последовательности.
При несъемном варианте панели кнопок разборку производить согласно
пункту 5.3.2.
30
5.3.2.	Фалыппанель ЛПМ.
Снять нижнюю крышку панели головок согласно пункту 5.3.1.
Отвернуть два винта крепления фальшпанелн, находящиеся под крышкой,
сняв предварительно с одного пломбу.
Отвернуть четыре винта крепления фальшпанелн, находящиеся па лицевой
стороне панели.
Спять фалыппанель ЛПМ. Сборку производить в обратной последователь-
ности.
5.3.3.	Фалыппанель БЭ.
Снять фалыппанель ЛПМ согласно пункту 5.3.2.
Спять ручки регулировки уровня записи, громкости, баланса и тембров пе-
ремещением от плоскости панели.
Отвернуть пииты крепления фальшпанелн, находящиеся па лицевой стороне
панели.
Сиять фальшпанелн БЭ. Сборку производить в обратной последовательности.
5.3.4.	Задняя стейка.
Отвернуть четыре винта крепления ножек на задней стенке, предварительно
сняв с двух из них пломбы.
Отвернуть два винта крепления задней стенки, находящиеся по краям в
средней части стенки.
Снять крышку устройства блокировочного вместе со шнуром питания пере-
мещен;.ем от плоскости стенки.
Снять заднюю стенку. Сборку производить в обратной последовательности.
5.3.5.	Правая боковая декоративная стенка (снимается при необходимости
настройки узлов блока электроники).
Спять фалыппанель БЭ согласно пункту 5.3.3.
Спять заднюю стенку согласно пункту 5.3.4.
Отвернуть два винта крепления стенки со стороны фальшпанелн, два вин-
та со стороны задней стенки и два боковых винта.
Снять боковую правую стенку. Сборку производить в обратной последователь-
ности.
5.3.	G. Разборка приемного и подающего узлов (муфт).
Спять фалыппанель ЛПМ согласно пункту 5.3.2. ’
Отвернуть три винта на торце подкатушпика муфты и спять фланец с фикса-
тором.
Отверткой выдвинуть нз паза валика стопорную шайбу, снять сборку двух
верхних дпекоп. образующих муфту предельных моментов. Снять нижппй диск,
сборку производить в обратной последовательности.
5.3.7.	Стабилизатор натяжения лепты.
Снять фалыппанель согласно пункту 5.3.2. Снять капроновый тросик, охва-
тывающий нижний диск муфты подающей, и натягивающую его пружину. От-
вернуть три винта по углам платы стабилизатора. Спять стабилизатор. Разборка
рычагов стабилизатора производятся путем снятия стопорных шайб с осей.
Сборку производить в обратной последовательности.
5.3.8.	Индикатор расхода магнитной ленты.
Снять фальшпанелн ЛПМ согласно пункту 5.3.2.
Снять со шкива индикатора пассик.
Отвернуть два винта, расположенные по углам индикатора.
Сиять индикатор. Сборку производить в обратной последовательности.
5.3.9.	Блок питания.
Сиять фалыппанель ЛПМ согласно пункту 5.3.2.
Снять заднюю стенку согласно пункту 5.3.4.
Снять индикатор расхода ленты согласно пункту 5.3.8.
Отвернуть четыре винта крепления блока питания к шасси ЛПМ.
Вынуть блок, отсоединить разъем с платы БП. Сборку производить в обрат-
ной последовательности.
5.3.10.	Плата печатная блока питания (плата стабилизатора).
Отвернуть шшт крепления держателя платы к шассп блока питания.
31
Вынуть плат}г из блока перемещением по направляющим и отсоединить
разъем платы.
Сборку производить в обратной последовательности.
5.3.11.	Электродвигатель.
Отвернуть винт крепления датчика скорости вращения двшателя и ото-
двинуть датчик в сторону.
Ослабить три винта фиксации шкива электродвигателя, снять пассики, снять
шкив с оси двигателя.
Отвернуть три винта крепления электродвигателя к шасси ЛПМ.
Отпаять провода на колодке электродвигателя и вынуть электродвигатель.
Сборку производить в обратной последовательности
5.3.12.	Замена пассика привода электродвигатель — ведущий вал.
Отвернуть винт крепления датчика контроля скорости вращения электродви-
гателя и отодвинуть датчик в сторону.
Отвернуть четыре винта крепления панели головок.
Отвернуть винт крепления рычага привода прижимного ролика к электро-
магниту и снять стопорную шайбу с осн, соединяющей рычаг с тормозной сис-
темой.
Сиять панель головок, освободив ведущий вал от втулки.
Спять пассик с маховика. Спять пассик со шкива двигателя. Сборку произ-
водить в обратной последовательности.
5.3.13.	Оконечный усилитель.
Снять фальшпанель ЛПМ согласно пункту 5.3.2.
Снять фалынпанель БЭ согласно пункту 5.3.3.
Спять заднюю стенку согласно пункту 5.3.4.
Отвернуть два винта крепления розетки «Телефон», спять розетку.
Отвернуть винт крепления жгута, распаянного на розетку «Телефон», повер-
нул. скобу, освободить жгут.
Отсоединить разъем от платы усилителя оконечного.
Отвернуть четыре винта крепления усилителя оконечного, вынуть блок.
Сборку производить в обратной последовательности.
5,3.14	Блок управления.
Снять фальшпапель ЛПМ согласно пункту 5.3.2.
Снять заднюю стенку согласно пункту 5.3.4.
Отсоединить разъем па плате блока управления.
Отсоединить кабели с разъемами от блока электроники, мешающие разборке.
Отвернуть четыре винта крепления блока к шасси ЛПМ.
Вынуть блок. Сборку производить в обратной последовательности.
5.3.15.	Блок автоматической регулировки.
Снять фалынпанель ЛПМ согласно пункту 5.3.2.
Снять заднюю стенку согласно пункту 5.3.4.
Отсоединить разъем на плате блока.
Отвернуть два впита кропления радиатора к шасси ЛПМ.
Отвернуть один винт крепления плазы блока к шасси ЛПМ.
Вынуть блок, осторожно перемещая наклонно к БЭ. Сборку производить в
обратен последовательности.
5.3.16.	Блок электроники.
Снять фальшпапель ЛПМ согласно пункту 5.3.2.
Снять фалынпанель БЭ согласно пункту 5.3.3.
Снять заднюю стенку согласно пункту 5.3.4.
Сиять правую боковую стенку согласно пункту 5 3.5.
Спять верхнюю декоративную стенку, для чего отвернуть два винта ее
крепления к раме со стороны фальшпансли и два винта ее крепления к раме
со стороны задней стенки.
Спять нижнюю стенку, отвернуть шесть винтов.
32
Отсоединить все разъемы с внутренней стенки блока электроники.
Отвернуть восемь винтов кропления БЭ к рамам.
Вынуть осторожно блок в сторону боковой стенки.
Сборку производить в обратной последовательности.
5.4.	Методика нахождения неисправностей, методы их обнаружения и устра-
нения.
5.4.1,	Перед включением магнитофона в сеть необходимо проверить соот-
ветствие предохранителя предусмотренному номиналу. В случае перегорания
предохранителя при включении магнитофона в сеть проверить с помощью оммет-
ра отсутствие коротких замыканий в блоке питания. При этом руководством
должна служить карта напряжений и сопротивлений на блок питания. До устра-
нения короткого замыкания магнитофон в сеть не включать. После устранения
короткого замыкания включить магнитофон в сеть к проверить работу ЛПМ в
режиме перемотки.
В случаях отсутствия прохождения команд с БУ необходимо проверить ло-
гическую часть схемы БУ, проверив наличие команд на выходе БУ, а затем на
электромагнитах.
5.4.2.	В случае отличия рабочей скорости магнитофона от номинальной про-
верить положение датчика и исправность БАРа.
5.4..3	. Проверку функционирования магнитофона в режиме «Воспроизведение»
осуществлять в помощью измерительных лент п измерительных приборов в соот-
ветствии с перечнем, приведенным в табл. 4.
5.4.4.	Установить на магнитофон измерительную ленту 6ЛИТ1.У, соответст-
вующую проверяемой скорости, к убедиться в наличии сигнала на линейных
выходах и эквивалентах АС.
5.4.5	При уменьшении выходной мощности па эквивалентах АС или при
полном пропадании сигнала на них проверить наличие выходного напряжения
по блохам и узлам, проводя измерение с выхода ко входу. Определить неис-
правный блок или узел и устранить обнаруженную неисправность. Схема про-
верки канала воспроизведения приведена па рис. 2.
5.4.	G. Проперка работоспособности магнитофона в режиме «Запись» осу-
ществляется по схеме, приведенной на рис. 1 с помощью измерительных прибо-
ров, указанных в табл. 4.
5.4.7.	Для проверки исправности канала записи необходимо установить на
магнитофон катушку с лентой А4.310-6Б и подать от генератора на вход мик-
рофона напряжение частотой 400 Гц, 0,2 мВ.
5.4.8.	Включить магнитофон в режим «Запись».
Если ври этом луч (стрелка) индикатора уровня записи не отклоняется пли
записываемая скгпалограмма нс прослушивается в АС, необходимо проверить
прохождение сигнала в канале «Запись». Проверку наличия сигнала произво-
дить со входа на выход.
Определить неисправный узел к устранить выявленную неисправность.
5.4.9.	Если луч (стрелка) индикатора уровня записи при отсутствии сигнала
на входе не возвращается в исходное состояние, необходимо проверить функ-
ционирование УК.
5.-1.10	. В случае отсутствия или слабого усилия протягивания ленты необхо-
димо отрегулировать давление прижимного ролика к ведущему валу. Методика
регул»?ровання изложена в разд. 5.6. настоящей инструкции.
5.4.11.	При несоответствии усилия подтормаживания необходимо произвести
его регулировку по методике, изложенной в разд. 5.6 настоящей инструкции.
5.5.	Перечень возможных неисправностей и методы их устранения
5.5.1.	Перечень общих неисправностей магнитофона и способы их устранения
приведены в таблице 5.
33
Таблица 5
Характер неисправности
Возможные причины
Способы устранения
При включении в сеть
не горит индикатор ре-
жима «Остапов.», веду-
щий вал не вращается
Перегорел сетевой пре-
дох р а н и тел ь. Ненспра вен
шнур питания, устройст-
во блокировочное
Коэффициент детонации
или скорость в режиме
«Рабочий ход» не соот-
ветствуют норме
Недостаточно усилие
прижима прижимного
ролика
Велико усилие подтор
маж ивапия
Велико усилие подмот-
ки
Нет зазора между
обоймой и рычагом при
Ж11МИ0Г0 ролика.
В режиме «Рабочий
ход», «Перемотка впе-
ред», «Перемотка на-
зад» лента не протяги-
ваемся
Загрязнена поверх-
ность ведущего вала и
прижимного ролика
Неисправен БАР
Неисправен БАР
Обрыв в цепи двигате-
ля
Лепта наматывается
неравномерно
Неисправен БУ
Обрыв пассива двига-
теля
Не отрегулирован под-
катушечный узел
Заламываются края
ленты па направляющих'
стойках блока магнитных
головок
В режиме «Рабочий
ход» нет подмотки, а в
режиме «Перемотка на-
зад» нет подтормажива-
ния
34
Не отрегулирован по
в ы соте 11 од к a ту 11 не ч 11 ы й
узел
Обрыв пассика прием-
ного узла
Заменить предохрани-
тель. Проверить шнур
питания, устройство бло-
кировочное
При обнаружении не-
исправности — устра-
нить.
Выставить усилие про-
тягивания лепты в трак-
те платы головок вра-
щением гайки прижим-
ного узла
Натяжением тросика
выставить усилие под-
тормаживания подающе-
го узла 40± 10 г
Регулировочным вин-
том выставить усилие
подмотки приемного уз-
ла 90± Ю г
Регулировочным впи-
том электромагнита вос-
произведения выставить
зазор величиной 0,5—
1,5 мм
Протереть поверхности
тампоном, смоченным в
спирте
См. табл. 7
См. табл. 7
Проверить указанную
цепь
При обнаружении неис-
правности — устранить
См. табл. 6
Заменить пассик
Отрегулировать парал-
лельность диска п опор-
ных поверхностен на-
правляющих стоек
Отрегулировать подка-
тушечный узел по высо-
те
Заменить пассик
Продолжение табл. !>
Характер неисправности	Возможные причины	Способы устранения
Соскакивает пасспк привода счетчика Рыхлая намотка в ре- жиме «Перемотка на- зад»	Растянулся пасспк Износ фрикциона при- емного узла	Заменить пасснк Измерить усилие под- тормаживания и при пе- об х о ди мост и регулиро- вочным винтом устано- вить его величину, рав- ную 35±5 г
В режиме «Воспроиз- ведение»	магнитофон возбуждается	Нарушена цепь кор- рекции в У В Нарушена цепь кор- рекции микросхем в КУ Нарушена цепь кор- рекции в УО	См. табл. 11 См. табл. 15 См. табл. Я, 9
В режиме «Запись» м л п! и тофоп во т бу ж да ет- ся	Нарушена пень кор- рекции в УВх Нарушена цепь кор- рекции микросхемы в УЗ	См. табл. 13, 14 См, табл. 12
Отсутствует запись	Обрыв ГЗ Неисправен УВх Неисправен УЗ Неисправен ГСП Не поступает команда «Запись» с БУ	Проверить цепь ГЗ. В случае обнаружения не- исправности -— устра- нить См. табл. 12 См. табл. 16 См. табл. 6
Запись производится с высоким уровнем шумов, помех и паразитных на- пряжении	Неисправен УВх, УЗ, У В	См. табл. 13, 14, 12, 11
Запись производится с малым уровнен	Уменьшение коэффи- циента усиления УВ УВх УЗ Малый ток подмагни- чивания	С.м. табл. 11 См. табл. 13, 14 См. табл. 12 Резисторами RI, R2 ГСП увеличить ток под- магничивания
Запись производится с малым уровнем высоких частот	Большой ток подмаг- ничивания	Резисторами Rl, R2 ГСП уменьшить ток подмагничивания
Не отклоняется луч (стрелка) индикатора уровня записи, а запись и воспроизведение име- ются	Неисправен индикатор Неисправен УК	Проверить индикатор и при необходимости за- менить См. табл. 17, 18
Не обеспечивается диапазон регулировки тембров	Нарушена цепь частот- независимой отрицатель- ной обратной связи КУ	См. табл. 15
35
Продолжение табл. 5
Способы устранения
Характер неисправности
Возможные причины
Мощность на выходе
магнитофона ниже номи-
нальной
Уменьшение коэффи-
циента усиления УВ;
КУ;
УО
Мала отдача головки
воспроизведения
При воспроизведении
отсутствует звук
Обрыв в цепи ГВ
Большой спад высоких
частот при воспроизведе-
нии
Не поступает команда
«Ком. воспр.» с БУ
Неисправен УВ
Неисправен КУ
Неисправен УО
Не выставлена ГВ по
высоте нлп наклону
В режиме < Воспроиз-
ведение» большой уро-
вень шумов, помех и
паразитных напряжений
Плохое прилегание
лепты i; ГВ
Загрязнена рабочая
поверхность ГВ
Износ ГВ
Неверно установлена
величина коррекции АЧХ
УВ
Низкая ЭДС головки
воспроизведения
Несоответствие экрана
чертежу
См. табл. 11
См. табл. 15
См. табл. 8, 9
Увеличить коэффи-
циент усиления УВ и
УО (при этом обяза-
тельно проверить коэф
фицнепт гармоник)
В случае невозможно-
сти получения номиналь-
ной мощности таким пу-
тем заменить головку
воспроизведения
Проверить цепь ГВ. В
случае обнаружения не-
исправности — устра-
нить
См. табл. 6	• ’
См. табл. 11
См. табл. 15
См. табл. 8, 9
Проверить правиль-
ность установки ГВ. В
случае необходимости
произвести регулпровку
Отрегулировать при-
жим ленты
Протереть рабочую по-
верхность фланелью,
смоченной в спирте
Заменить ГВ
См. табл. 11
Измерить ЭДС головки
воспроизведения с лен-
ты «Уровень» на скоро-
сти 9 см/с, нагруженной
на усилитель
Если ЭДС<0.3 мВ —
заменить головку
Замкнуть проводником
выводы головкч воспро-
изведения. При умень-
шении уровня паразитных
напряжений путем под-
гибки шторки экрана до-
биться равномерного
(без зазоров) прижатия
се к экрану, при этом
36
П роПолжение табл. 5
Характер неисправности
Возможные причины
Способы устранения
Некачественный свив
проводов, соединяющих
головку воспроизведения
с БЭ
Несоответствие напря-
жений пульсаций источ-
ников требуемым вели-
чинам
Напряжения пульса-
ЦГп! исгочникон должны
быть:
U„4-I5 ВС1 мВ
U —15 В<1 мВ
Ua4-5 В ^20 мВ
Высокий уровень па-
разитных напряжений
шторка не должна ка-
саться поверхности го»
ловки
При замкнутой голов-
ке воспроизведения замк-
нуть накоротко вход УВ
па объединительной пла-
те
При резком уменьше-
нии уровня паразитных
напряжений (более чем
на 5 дБ) заменить ка-
бель, соединяющий го-
ловку воспроизведения с
БЭ
Измерить напряжения
пульсаций источников
<4-15 В»,	«—15 В>,
<4-5 В» на плате стаби-
лизатора
В случае несоответст-
вия отремонтировать ис-
точник питания
Измерить величины на-
пряжений и пульсаций
питания на объедини-
тельной плате. В случае
их несоответствия про-
верить правильность мон-
тажа и обеспечить более
надежный контакт по це-
пям «4-15 В», «—15 В»,.
«4-5 В» и «Общий» в1
разъемах БП и БЭ
1. Замкнуть накоротко
проводником контакты .3
и 7 («000.» и «Ком.
Воспр.») з разъемах УВ
на объединительной пла-
те
При уменьшении уров-
ня паразитных напряже-
ний обеспечить более на-
дежный контакт в разъ-
емных соединениях БУ
и БЭ по цепи «Ком.
Воспр.» и «Общ.»
2. Включить скорость
9 см/с. Замкнуть кон-
такты 3 и 6 («Коррек-
ция 9») на разъемах УВ
на объединительной пла-
37
Продолжение табл. 5
Характер неисправности
Возможные причины
Способы устранения
те (на скорости 19 см/с
замыкать контакты и
5).
При уменьшении уров-
ня паразитных напряже-
ний обеспечить более
надежный контакт по
цепям «Коррекция 9»,
«Коррекция 19» и «Об
шин» в разъемных сое-
динениях БАРа и БЭ
55.2. Перечень возможных неисправностей БУ и способы их устранения
приведены в таблице 6.
Iаблица 6
Характер неисправности	Возможные причины	Способы устранения
При нажатии кнопки
«Перемотка вперед» на-
пряжение на эмиттере
VT22 4-36 В, режим не
индицируется, напряже-
ние на контакте 8 ХР2
4*2,44-4-5 В;
при нажатии кнопки
«Перемотка назад» на-
пряжение па эмиттере
VT2 изменяется до
4-64-4-8 В, режим «Пе-
ремотка» индицируется,
напряжения на контакте
Л ХР2 4-0,4 В
При нажатии кнопки
«Перемотка вперед» на-
пряжение па эмиттере
VT22 4-36 В, режим ин-
фицируется, напряжение
на контакте 8 ХР2
4-0,4 В;
При нажатии кнопки
«Перемотка вперед» на-
пряжение па эмиттере
VT22 4-36 В, режим ин-
дицируется, напряжение
па контакте 8 ХР1
4-ОД В;
при нажатии кнопки
«Перемотка назад» на-
пряжение коллектора
VT2I изменяется до
Неисправны элементы
R7 01—1 н D2—3
Неисправны элементы
R19, R27, VD1, VT20,
\ T2i
Определить и заменить
неисправный элемент
Определить и устра-
нить неисправные эле-
менты
38
Продолжение табл. 6
Характер неисправности
Возможные причины
Способы устранения
+6ч-8 В, режим инди-
цируется, напряжение
па контакте 8 ХР2
+0.4 В
При нажатии кнопки
«Перемотка вперед» ре-
жим не индицируется,
напряжение па коллек-
торе VT23+6—+8 В, на
контакте 8 ХР2 +0,4 В
При нажатии кнопки
«Перемотка вперед» или
«Перемотка назад» ре-
жимы «Запись», «Вос-
произведение» или «Вре-
менная остановка ленты»
не выключаются, напря-
жение па контакте 8
ХР2 +2,1 В, режим
«Перемотка» индициру-
ется
При нажатии кнопки
«Перемотка вперед» ре-
жимы «Запись», «Вос-
произведение» или «Вре-
менная остановка лепты»
ке выключаются, режим
«Перемотка» не индици-
руется, напряжение на
контакте 8 +2,4 В, на-
пряжение на коллекторе
VT23 +6-? +8 В, анало-
гично, при нажатии «Пе-
ремотка назад» изменя-
ется только напряжение
на коллекторе VT22 до
+6 I34-+8 В
При нажатии кнопки
«Перемотка	вперед»
длительность положи-
тельного импульса на
выходе // микросхемы 4
меньше 0.5 с, при нажа-
тии кнопки «Перемотка
назад» пли «Воспроизве-
дение» длительность им-
пульса составляет 0,5—
I с
При нажатии кнопки
«Перемотка назад» дли-
тельность импульса на
выходе 11 микросхемы
D4 меньше 0.5 с
Неисправны элементы
VD4. VT1, R9, R10
Неисправен логический
элемент DI—3
Неисправен логический
элемент Г) 1-4
Неисправны элементы
С5, VT8, VT15, D4—4
Неправильно установ-
лен движок потенцио-
метра R15
Неисправны элементы
СЗ. VT10. \ Т14, D4-4.
R15
Определить и заме-
нить неисправные эле-
менты
Заменить микросхему
D1
Заменить микросхему
D1
Найти и заменить не-
исправный элемент
Установить требуемую
величину сопротивления
R15
Найти и заменить
неисправный элемент
39
Продолжение табл. 6
Характер неисправности
Возможные причины
Способы устранения
При нажатии кнопки
««Воспоолзведение» дли-
тельность импульса
меньше 0,5 с
При нажатии кнопки
«Перемотка назад» или
«Перемотка вперед»
длительность импульса
амплитудой 4-36 В па
контакте 2 ХР2 меньше
0.3 с или больше 0.5 с,
соответствующие режи-
мы индицируются
Пол нажатии кнопки
«Перемотка назад» на-
пряжеике на эмиттере
VT22 4-36 В, режим не
индицируется, напряже-
ние на контакте 8 ХР2
4-2,4 В
При нажатии кнопки
«Перемотка назад» на-
пряжение на эмиттере
VT22 4-36 В, режим
индицируется, напряже-
ние па контакте 8 ХР2
4-0,4 В; при нажатии
кнопки «Перемотка на-
зад» напряжение на кол-
лекторе VT21 изменяет-
ся до 4-6—{-8 В
При нажатии кнопки
«Перемотка вперед» на-
пряжение на коллекторе
VT23 не изменяется, ре-
жим индицируется, на-
пряжение на контакте 8
ХР2 4-0.4 В, при нажа-
тии кнопки «Перемотка
назад» напряжение на
коллекторе VT2I изме-
няется до 4-6—НЗ В
При нажатии кнопки
«Воспроизведение» на-
пряжение на эмиттере
VT22 4-36 В, режим не
индицируется, при нажа-
тии кнопок «Перемотка
назад» или «Перемотка
вперед» напряжение на
коллекторе VT21 или
на коллекторе VT23 из-
меняется до 4-6—Ь8 В
-40
Неисправны элементы
С8. VT12 VT13, D4-4,
R15
Неисправны элементы
С9, R21, R24. R26, R28,
R29. R30 VT17, VT19,
VT22, R43-R47, VT6,
VT25
Неисправны элементы
R6, D1—2, D2—]
Неисправны элементы
R19. R23, VD2, VT18,
VT23
Неисправны элементы
R18, R27, VT20, VT21,
VD1
Неисправны элементы
R5, D3—1, D5-2
Найти и заменить
неисправный элемент
Найти и заменить
неисправный элемент
Определить и заменить
неисправные элементы
Определить и заменить
неисправные элементы
Определить и заменить
неисправные элементы
Определить и заменить
неисправные элементы
Продолжение табл. 6
Характер неисправности
Возможные причины
Способы устранения
При нажатии кнопки
«Воспроизведение» на-
пряжение 4-36 В на
эмиттере VT22 не изме-
няется, режим пиднни-
руется, при нажатии
кнопок «Перемотка на-
зад» или «Перемотка
вперед» напряженно па
коллекторах VT21 или
VT23 изменяется до
4-64-4-8 В
При нажатии кнопки
«Воспроизведение» ре-
жим не индицируется,
напряжение 4-36 В на
коллекторе VT24 изменя-
ется до 4-64-4-8 В
При нажатии кнопки
«Воспроизведение» на-
пряжение на контакте 7
ХР2 4-2,4 В, режим ин-
дицируется, напряжение
4-36 В на коллекторе
VT24 изменяется до
4-64-4-8 В
При нажатии кнопки
«Запись» режим «За-
пись» нс индицируется,
режимы «Перемотка
вперед» и «Перемотка
назад» не исключаются
При нажатии кнопки
«Запись» режим не ин-
дицируется, режимы
«Перемотка назад» и
«Перемотка вперед» ис-
ключаются, после нажа-
тия кнопки «Воспроизве-
дение» напряжение на
контакте 11 ХР2 4-0,4 В
Неисправны элементы
R20, R22, VD3, VI18,
VT24
Неисправны элементы
VD7, R4I, D4-1, D4-2
Неисправен логический
элемент D4 -2
Неисправны элементы
R8, R13, VT7, D3—4
Hencnpaeibw элементы
VD8, R42
Определить и заменить
неисправные элементы
Определить к заменить
неисправный элемент
Заменить микросхему
D4
Определить и заменить
неисправный элемент
Определить и заменить
неисправный элемент
При нажатии кнопки
«Запись» режим не ин-
дицируется, после нажа-
тия кнопки «Воспроиз-
ведение» напряжение на
контакте 11 ХР2 4-2,4 В
При нажатии кнопки
«Временная остановка
ленты» (установленной
режим — «Воспроиззеде-
Неисправны логиче-
ские элементы D3—2 или
D5—3
Неисправны элементы
R2, D4-3, D6-1
Выявить неисправный
элемент и заменить соот-
ветствующую микросхе-
му
Выявить и заменить
неисправные элементы
41
Продолжение табл. 6
Характер неисправности
кие») напряжение на
коллекторе VT24 4-6-т-
-5-8 В не изменяется,
индикатор VD2 не за-
горается
При нажатии кнопки
«Временная остановка
ленты» (установленный
режим — «Воспроизве-
дение») напряжение па
коллекторе VT24 Ч-6-r-
-г-8 В не изменяется, ин-
дикатор VD2 загорается
При нажатии кнопки
«Временная остановка
ленты» индикатор VD2
не загорается, напряже-
ние па коллекторе VT24
изменяется до 4-36 В
При нажатии кнопки
«Временная остановка
ленты» (установленный
режим — «Запись») на-
пряжение на контакте 11
ХР2 4-2.4 В, напряжение
на коллекторе VT24
4-36 В, индикатор VD2
загорается
При нажатии кнопки
«Останов.» не исключа-
ются ранее установлен-
ные режимы (напряже-
ния на коллекторах
VT21, VI23, VT24
4-6<-4-8 В, индикация
установленного режима
не выключается)
Режимы «Перемотка
назад» и «Перемотка
вперед» не исключаются
при нажатии кнопок
«Запись», «Остапов.» или
«Воспроизведение», при
нажатии кнопки «Оста-
нов.» режимы «Запись»
и «Воспроизведение» ис-
ключаются
При включении пита-
ния блока управления не
устанавливается режим
«Останов.»
Возможные причины ; Способы устранения
Неисправен логический
элемент D4—4 иля
D6—2
Определить неисправ-
ный элемент и заменить
микросхему, в которую
он входит
Неисправны	элементы	Определить элемент в
VTJ, R12		заменить
Неисправен логический
элемент D6—3
Неисправны элементы
R1, VT2, VT4, R3, R4,
С2
Неисправны логические
элементы D5—1 или
D3—3
Неисправны элементы
R3, R4, С2, VT2, VT4
Заменить микросхему
D6
Выявить и заменить
неисправный элемент
Определить неисправ-
ный элемент и заменить
соответствующую микро-
схему
Определить и заменить
неисправный элемент
42
Продолжение табл, 6
Характер неисправности	Возможные тричнпы	Способы устранения
♦
Неисправны элементы
При включении лосю-
роняих приборов вклю-
чаются следующие режи-
ма:
Проверить и заменить
неисправные элементы
«Останов.»;
«Перемотка
«Перемотка
«Временная
назад»;
вперед»;
остановка
ленты»;
«Запись»;
«Воспроизведение»
С’, СЗ
С1, СЗ, С6
С1, СЗ. С4
С1, СЗ, CI2
С1, СЗ, СП
С1, СЗ, С5, СЮ
5.5.3.	Перечень возможных неисправностей БЛРа п способы чх устранения*
преподе! ы и таблице 7.
__________________________________Таблица 7
Характер неисправности	Возможные причины	Способы устранения
1 Электродвигатель не вращается	Неисправен электро- двигатель	Проверить электродви- гатель, при неисправно-
стп — заменить
ОтсутстЕше питающего
напряжения на электро-
двигателе
Нет питания схемы
Г Ра
Обрыв в выпрямителе
Е1
Нет опорного напря-
жения
Неисправны элементы
VT4, VT5
Обрыв в цепи коллекто-
ра VT4
Обрыв в цепи питания
(от плюсового источника
микросхемы)
Проверить наличие на-
пряжений на разъеме и
на двигателе, в случае
отсутствия напряжений
«прозвонить».
Проверить выпрями-
тель Е1, в случае неис-
правности — заменить
По схеме электриче-
ской принципиальной про-
верить наличие опорного
напряжения, в случае
отсутствия проверить
элемент VD2, R8, R13.
Проверить исправность
микросхемы Alt при за-
корачивании по очереди
выводов 4 и 5 на общий
провод должно изме-
няться напряжение па
выходе микросхемы
Проверит!» элементы
VT4, VT5, R22
Проверить наличке на-
пряжения на выводе II
микросхемы Л!
13
Продолжение табл. 7
Характер неисправности
Возможные причины
Способы устранения
2. Электродвиг а т е л ь
ерашается па максималь-
ных оборотах
Обрыв цепи опорного
напряжения скорости 19
Неисправен датчик
Датчик не выставлен
Обрыв в цепи питания
(от минусового источ-
ника) микросхемы А1
Нет питания в цепях эле-
мента А2
Неисправен элемент
А2
Пообнты элементы EI,
СП
Неисправны элементы
VD1, СЗ, R5, С5
Пробнг элемент VT4,
VT5
Проверить цепь опор-
ного напряжения скоро-
сти 19
Проверить исправность
фотодиода и наличие
свечения лампочки дат-
чика.
Заменить отказавший
элемент
Выставить датчик
Проконтролировать на-
личие напряжения на
выходе микросхемы А1
Проверить наличие пи-
тания в цепи А2
Проверить элементы
А2, El, CH. С1, СЗ. R5,
С5, в случае неисправ-
ности — заменить
3. «Плавание» скоро-
сти электродвигателя
4. Нет сигналов уп-
равления с блока БАР
при переключении
Неисправны переклю-
чатели SAI, SA2 (нет
контакта)
Неисправен элемент
VT3
Неисправна микросхе-
ма Л1 (большое поло-
жительное напряжение
на выходе микросхемы)
Нет контакта па пе-
реключателях SAI, SA2
Неисправны элементы
R6, R11 (плохой кон-
такт)
Обрыв в цепях элемен-
тов SAI, SA2
Проверить исправность
VT4, VT5 (закорачивать
по очереди переходы
база—эмиттер VT4, VT5).
Электродвигатель дол-
жен останавливаться; в
случае неисправности —
заменить
Проверить SAI, SA2,
\ ТЗ, в случае неисправ-
ности — заменить
Закоротить вывод 5
микросхемы А1 на об-
щий провод. Если вы-
ходное напряжение мик-
росхемы не упадет, то
заменить микросхему
«Прозвонить» SA1,
SA2. в случае неисправ-
ности — заменить
Проверить исправность
элементов R6.	R11, в
случае неисправности —
заменить
Прозвонить печатную
плату в цепях элемен-
тов SAI, SA2
Проверить исправность
элементов SAI, SA2, в
44
Продолжение гибл. 1
Характер неисправности
Возможные (причины
Способы устранения
5. Время регулирова-
ния больше данного в
ТУ
Несоответствие эле-
ментов схеме электриче-
ской принципиальной
6. Скорость не соот-
ветствует ТУ по допус-
ку
Неисправны элементы
R6, R11
Неисправен элемент
VT3
7. Не включается ре-
жим «Перемоткаэ
Не поступает сигнал с
блока управления
Неисправен элемент
VT3
случае неисправности —
заменить
Проверить соответст-
вие элементов схеме
электрической принци-
пиальной
11есоответст в у ю щ ие
элементы заменить
Проверить исправность
элементов R6, RI1. В
случае неисправности —
заменить
Проверить соответст-
вие напряжений на эле-
менте VT3 схеме элек-
трической принципиаль-
ной.
В случае несоответст-
вия VT3 — заменить
Проконтроли ропать
прохождение сигнала с
блока управления (в ре-
жиме ^Перемотка» па
соответствующем контак-
те разъема не должно
быть более плюс 0,4 В)
Проверить исправность
VT3, в случае неисправ-
ности — заменить
5.5.4.	Перечень возможных неисправностей УО и способы их устранения*
приведены в таблице 8.
_____________________________________________________________Таблица 8
Характер неисправности
Возможные причины
Способы устранения
Не устанавливается
ток покоя УО1 или УО2
Неисправны или не
соответствуют номина-
лам элементы VTI7, R26,
R27 (VT18, R30, R31)
Есть контакт между
корпусом VT17 (VT18)'.
и радиатором VT20
(VT21)
Проверить указанные
элементы. В случае не-
соответствия или неис-
правности указанные
элементы заменить
Не обеспечивается
диапазон регулировки
мощности УО1 или УО2
Неисправны или не
соответствуют номина-
лам элементы R17, R19,
С7 (R18, R20, С8)
Проверить указанные
элементы. В случае не-
соответствия пли неис-
правности указанные
элементы заменить
Продолжение табл. 8
Способы устранения
Характер неисправности
Возможные причины
Возбуждается УО1 или
УО2 на высокой часто-
те
Спад АЧХ УО1 пли
УО2 на низкой частоте
Не устанавливается
потенциал средней точки
УО! или УО2
Неисправны пли не
соответствуют номина-
лам элементы R59, С13,
С15, С19 (R60, С14, С16,
С20)
Неисправны или не
соответствуют номина-
лам элементы Cl, С7
(С2, С8) пли С4 (С5) в
БП
Неисправны иля не
соответствуют номина-
лам элементы R5, R6,
R7, СЗ (R8, R9. RIO, С4)
Проверить указанные
элементы. В случае не-
соответствия или неис-
правности указанные
элементы заменить
Проверить указанные
элементы. В случае не-
соответствия или неис-
правности указанные
элементы заменить
Проверить указанные
элементы. В случае не-
соответствия нлн неис-
правности указанные
элементы заменить
5.5.5.	Перечень возможных неисправностей и способы их устранения УО вы-
пуска до 1.01.84 г. приведены в таблице 9.
Таблица 9
Характер неисправности
Возможные причины
Способы устранения
Не устанавливается ток
г.окоя УО1 пли УО2
Неисправны или не
соответствуют номина-
лам элементы VT8, VT9,
R21, R25. R26 (VTI2,
VT13, R22, R27, R28)
Проверить указанные
элементы. П случае не-
соответствия пли неис-
правности указанные
элементы заменить
Не обеспечивается
диапазон регулировки
мощности УО! или УО2
Неисправны или не
соответствуют номина-
лам элементы R17. R23,
С9 (RI9, R24, СЮ)
Возбуждается УО!
пли УО2 па высокой ча-
стоте
Спад АЧХ VO1 или
УО2 на низкой частоте
Неисправны	или	не
соответствуют	помина-
лам элементы	Р1,	R13,
С7, СП, С13,	С14 (R2,
RI4, С8, С12,	С15, СЮ)
Неисправны	или не со-
ответствуют	номиналам
элементы С1, СЮ)	С9	(С2,
Проверит!» указанные
элементы. В случае не-
соответствия или неис-
правности указанные
элементы заменить
Провопить указанные
элементы. В случае не-
соответствия плп неис-
правности указанные
элементы заменить
Проверить указанные
элементы. В случае не-
соответствия или неис-
правности указанные
элементы заменить
5.5.6.	Перечень возможных неисправностей БП И способы их устранения при-
ведены в таблице 10.
Таблица 10
Характер неисправности	Возможные причины	Способы устранения
Выходное напряжение на выходе стабилизатора больше номинального значения и не регули- руется	Пробой регулирующего транзистора	Заменить соответст- вующий транзистор
Отсутствие выходного напряжения	Сгорел предохранитель	Заменить предохрани- тель
Напряжение пульсаций больше допустимого зна- чепил	Неисправны цепи об- ратной связи: для источ- ника — 15 В стаб. — Rl. С2; для источника 4-15 В стаб. — R2, СЗ	Заменить неисправный элемснг
5.5	7. Перечень возможных неисправностей БЭ п способы их устранения при-
ведены в таблицах 11—20.
5.5.7.	1. Перечень возможных неисправностей УВ и способы их устранения
приведены в таблице II.
__________________	___   _____________________________ Таблица 11
Характер неисправности Возможные причины Способы устранения
Занижен или отсутст
вует сигнал па выходе
Несоответствие номи-
налов резисторов R1—
R9, Rll—R13, R16, R21,
R22. R25. R28-R30, R33.
R33
Неисправны транзисто-
ры VTI—VT3, VT5, VI8,
VTI2, VTIO, VT9
Проверить указанные
элементы
Проверить прохожде-
ние сигнала покаскадио
Неисправный элемент
заменить
АЧХ па скорости 19
на частоте f. не хкла-
ДЫННЫС;! в ."спуск
Неисправны или не
соответствуют элементы
в цепи обратной связи
R14, СЗ. С7, CH. 1.2.
VT6, \ Т10, \ Т9
Проверить
элементы. В
соответствия
указанные,
случае ие-
— заменить
Отсутствует пли не
обеспечивается диапазон
регулировки па «астоте
fn па скорости 9
Неисправны или не
соответствуют элементы
в цепи обпатпой связи
R20. СЗ. С9, СИ, \Т7.
LI
Проверить
элементы. В
соответствия
указанные
случае не-
— заменять
АЧХ на скорости 19 на
средних частотах не ук-
ладывается в допуск
Неисправны или не
соотве тс т в уют эле менты
в цепи обратной связи
R32, R35, R38. VT10.
\ T9
Проверить
элементы. В
соответствия
указанные
случае не
— заменять
Отсутствует пли не
обеспечивается диапазон
регулировки па средних
частотах на скорости 9
Неисправны или не
соответствуют элементы
в цепи обратной связи
R31, R33. R38
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Продолжение табл. 11
Характер пенспрэвпости
Возможные причины
Способы устранения
Не подавляется сигнал
на выходе при подаче
сигнала «Упр. воспр.»
Не соответствует уро-
вень шумов
Усиди гель возбуждает-
ся
Не соответствует уро-
вень паразитных напря-
жений
Неисправны или не со-
ответствуют элементы
R19, VT5, VT13, R40
Несоответствие режи-
мов транзистора VT1 по
постоянному току (неис-
правны пли не соответст-
вуют номиналам элемен-
ты Rl—R9)
Несоответствие тран-
зистора VT1 по шумам
Отсутствует отрица-
тельная обратная связь
(элементы R4, R8, R25)
Неисправны пли не со-
ответствуют номиналам
элементы R13, R26 и
С6, СЮ
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Заменить транзистор
Проверить режимы
транзисторов VT1—VT3,
VT8, VT11, VT12 по по-
стоянному току
Проверить указанные
элементы, в случае несо-
ответствия — заменить
5.57.2.	Перечень возможных неисправностей УЗ и способы их устранения
приведены в таблице 12.
___________________________ Таблица 12
Характер неисправности
Возможные причины
Способы устранения
Не обеспечивается но-
минальный ток записи
на частоте 400 Гц
Не обеспечивается ВЧ
коррекция
Не обеспечивается ВЧ
коррекция
Усилитель возбуждает-
ся
Несоответствие номи-
налов элементов R10,
Cl, С13, R5, R35, R37
или R12. С2, С14, R6,
R36, R38 (соответствен-
но по каналам) или об-
рыв в указанных цепях
Несоответствие номи-
налов R10, СП, 03, СЗ
и R12, С12, С14 (соот-
ветственно по каналам)
Не настроена 1.1, L2,
L3, L4
Несоответствие номи-
налов С5, С7, С6, С8
(соответственно по кана-
лам)
Обрыв элементов кор-
рекции С9, 09, СЮ, С20
(соответственно по кана-
лам)
Проверить указанные
элементы, В случае несо-
ответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить настройку
резонансных контуров,
заменить несоответст-
вующие элементы
Проверить целостность
указанных цепей и номи-
налы элементов коррек-
ции
Устранить обнаружен-
ный дефект
48
Продолжение табл. 12
Характер исиспрзвнести
Возможные причины
Способы устранения
При перс-ключепнн ско-
рости ЛЧХ нс изменяет-
ся
При перек лючение ско-
ростей амплитуда вы-
ходного тока нс изме-
няется на 2 дБ
Неправильно распаяны
или неисправны транзи-
сторы \ ТЗ, VT5 или
VT4, VT6
Не соответствуют но-
миналы резисторов R19,
R20 или R22, R23, R30,
R31
Неправильно распаяны
ил!.' неисправен транзи-
стор VT7 или VT8
11с соответствуют но-
миналы резисторов R33
или R34
Проверить правиль-
ность установки транзи-
сторов, соответствие но-
миналов резисторов сво-
им значениям
Выявленные несоответ-
ствия устранить
Проверить правиль-
ность установки транзи-
сторов, соответствие но-
миналов резисторов сво
нм значениям
Выявленные несоответ-
ствия устранить
При выключении
команды 'Запись» в за-
писывающую головку
поступает номинальный
ток записи
Уровень шумов н по-
мех низке кормы
Неправильно распаян
или неисправен транзи-
стор \ Т1 или VT2. ре-
зисторы Rl, R3 или R2,
R4 (соответственно по
каналам)
Het!'правка микросхе-
ма
Проверить правиль-
ность установки транзи-
сторов, соответствие но-
миналов резисторов сво-
им значениям
Выявленные несоответ-
ствия устранить
Проверпть микросхему,
в случае несоответст-
вия — заменить
<5.5.7 3, Перечень возможных неисправностей УВх и способы им устранения
приведены в таблице 13.
Характер кеиспранпости
Е оз л* с ж 11 ы е причин ы
Таблица 13
Г"	'
Способы устранения
Сигнал на выходе УВх
не соответствует вели-
чине 500±100 мВ
Неравномерность АЧХ
ь области ВЧ более за-
данной
Относительный уро-
вень шумов и помех бо-
лее заданного
Относ и тс льны й уровень
паразитных напряжений
более заданного
Несоответстнке номи-
налов элементов Rl, R3,
R5. R7, R8, R11, R13.
R20, R21, R24. CIO (R2,
R4, R6. R9, RIO, R14,
R22, R25, СП)
Несоответствие номи-
нале! емкости CI2 (С 13)
Неправильно подобран
режим ПС или неисправ-
ны элементы Cl (С2)
Несоответствие номи-
налов или неиеппав-
ны элементы R19, С7
Проверить указа иные
элементы. В случае несо-
ответствия — заменить
Проверить указанные
элементы, В случае несо-
ответствия — заменить
Проверить на соответ-
ствие номиналы элемен-
тов Rl, Cl (R2, С2)
Проверить указанные
элементы. В случае несо-
ответствия заменить
49
Продолжение табл. 13
Характер неисправности	Возможные причины	Способы устранения
Рассогласование АЧХ	Несоответствие помп-	Проверить указанные каналов более заданного налов емкостей СЮ элементы. В случае песо- (Cl 1)	ответствия — заменить Неравномерность АЧХ	Несоответствие помп-	Проверить указанные в области НЧ более за- налов емкостен Cl, С5, элементы — заменить данной	С8, СЮ (С2, С6, С9, СИ) Коэффициент гармоник	Неправильно уставов-	Проверить номиналы усилителя входного бо- лены режимы НС	резисторов Rl, R3, RI5, "лее заданного	R16, R20, R21, R24, (R2, R4. R17, R18, R22, R23, R25) 5.5.7.4. Перечень возможных неисправностей и способы их упргнепня УВх выпуска до 1.01.84 г. приведены в таблице 14. Таблица 14
Характер неисправности	Возможные причины	Способы устранения
Сигнал на выходе УВх
менее 250 мВ
Несоответствие номи-
налов элементов R14,
Rll, С8, R12
Неправильно подобран
режим транзистора VT5
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить величины
номиналов R18, R19. R23.
В случае несоответст-
вия — заменить
Неравномерность АЧХ
в области ВЧ более за-
данной
Относительный уровень
шумов и помех более
заданного
Рассогласование АЧХ
каналов более заданного
Неравномерность АЧХ
в области НЧ более за-
данной
Коэффициент гармоник
усилителя входного бо-
лее заданного
Несоответствие номи-
налов емкостей СЗ, С9,
и С4, СЮ
Неправильно подобран
режим транзисторов
VT! и VT2 по постоян-
ному току
Несоответствие номи-
налов емкостен С9, СЮ
Несоответствие номи-
налов емкостен Cl, С2,
С14, С15, С13
Неправильно подобран
режим транзисторов по
постоянному току
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить на соответ-
ствие номиналы резисто-
ров R3. R4, R7, R17 и
R5, R6, R8, R20
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить номиналы
резисторов R3, R4, R7,
R15, R16, R17, R21, R22
и R5. R6, R8, R 1.8, R19,
R20, R23, R24, R32, РЗЗ
Уровень паразитных
напряжении более задан-
ного
50
Неисправен фильтр по
пели питания усилителя
входного С13, R25
Проверить
С13, R25
номиналы
5.5.7.5. Перечень возможных неисправное ген КУ и способы их упри ней и о
приведены в таблице 15.
Таблица 16
Xapanicp неисправности	Возможные причины	Способы устранения
Не обеспечивается диа-
пазон регулировки темб-
ра по .44
Не обеспечивается диа-
пазон регулировки темб-
ра но ВЧ
У с ». i и т ел ь возбуждает-
ся
Вол гj ! 11 о и коэффициент
। .трчоннк па выходе уси-
лителя
Отсутствие сигнала на
выходе КУ при его на-
личии па входе
Несоответствие номи-
налов резисторов в цепи
обпатпой связи R2, R4,
R5, СЗ и RIO, R12, R13,
CIO
Несоответствие номи-
налов резисторов в цени
обратной связи Rl, С1,
С6 и R9, С8, С13
Нарушена цепь кор-
рекции микросхемы RG,
С4 и R14, СИ
Неисправна микросхе-
ма К55.3УД1А
Нарушена цепь кор-
рекции микросхемы R6,
С 4 и R14, СИ
Неисправна микросхе-
ма
Не соответствуют номи-
налам элементы R3, R11
Проверить указанные
элементы. В случе несо-
ответствия — заменить
Проверить указанные
элементы. В случае не-
соответствия — заменить
Проверить указанные
элементы
Неисправные — заме-
пить
Заменить микросхему
Проверить элементы
При необходимости —•
заменить
Проверить и заменить
микросхему. Проверить
элементы, в случае несо-
ответствия — заменить
5.5.7.б. Перечень возможных неисправностей ГСП и способы их устранения
грньедсны в таблице 16.
Таблица 16
Характер неисправности I Возможные причины I Способы устранения
Частота генератора
стирания и подмагничи-
вания за пределами до-
пуска
Несоответствие номи-
налу конденсатора СЗ
Неисправна стирающая
головка
Неисправен эквивалент
стирающей головки на
i
Проверить номинал СЗ,
в случае несоответст-
вия — заменить
Заменить стирающую
головку
Заменить эквивалент
Ток, потребляемый
ГСП, меньше 25 мЛ
Неисправен TV 1, не со-
ответствуют номиналам
R6, RS... R1I
Отсутствует генерация
Неисправны или не
соответствуют схеме эле-
менты генератора R5,
Р7, С7, С8
Проверить режимы
транзисторов
Заменить трансформа-
тор, резисторы
Проверить па соответ-
ствие номиналам рези
сторы и конденсаторы
//i>o<hжжение табл. 16
Характер неисправности	Воз м о ж н ы е три ч и н ы	Способы устранения
Неисправны транзи-
сторы VT1, VT2
Обрыв в катушке
трансформатора TVI
Заменить транзисторы
Устранить обрыв или
заменить катушку
Ток, потребляемый
{ГСП, больше 90 мА
Неисправны транзисто-
ры VT1, VT2
Проверить режимы
транзисторов. В случае
неисправности — заме
пить
Положение сердечника
катушки фильтр-пробкп
ле влияет на ток под-
маггичиваипя
Обрыв в обмотке ка-
тушки фильтр-пробки
L1 пли L2
Заменить катушку
I Ге проходит команда
Завись»
Неисправны транзисто-
ры VT3, VT4
Проверить
Транзисторов,
неисправности
пить
режимы
В случае
— зам?-
.'.'7.7. Перечень возможных неисправностей УК
i таблице 17.
и способы их устранения
Таблица 17
j Характер неисправности i 	j	Возможные причины
Не горит оцифровка
«шкалы
Пет показания индп-
чйтора
Нет напряжения на-
кала
Пег питания микросхе-
мы и анодов индикатор-
ного блока
Пепел равны	диоды
VDI—\ D6, неправильна
полярность их включения
Работает только один
канал
Неисправны микросхе-
мы DAI. DA3, DA4
Неисправен индикатор
HI
Пе работает генератор
на микросхеме DA2
Не устанавливается
показание «—20 дБ»
Не поступает синхро-
низирующее напряжение
па индикаторный блок
Н1
Не соответствует но-
миналу пли неисправен
резистор R25
С । х-с об ы устранена я
I
Проверти наличие на-
пряжения «~2.4 В»
Проверить наличие на-
пряжения «—27 В»
Проверить диоды
VD1-VD6.
Проверить УК па соот-
ветствие схеме электрп-
ческой припилилалипой
Проверить указанные
элементы
Заменить индикатор
HI
П ровер нть эле м ei пн
DA2, С5, R7--R9. R12.
В случае несоответст-
вия — заменить
Проверить исправность
элементов VD7, R14. R22
и правильность их вклю-
чения
Проверить резистор
R25. В случае несоответ-
ствия •— заменить
52
Продолжение табл. 17
Характер неисправности Возможные причины
Способы устранения
Не устанавливается
п жо-.спнс индикатора
<+1 дБ»
Нс устанавливается
покаяние индикатора
< 0 л Б»
Че устапаялпвастся
п а ’••;!-• э и г,е мкт); ка•? г: р а
<4-5 дБ»
Че соответствует вре-
м । интеграции индикато-
ра у ’-яшя записи
’’л соответствует вре-
м > интеграции ппдикато-
 ••..li грузки
Нс соответствует за-
л.|.лл’»1у згеяя обватно-
i > хода индикатора
:я записи
1> соотн?тству**т за-
Л-:!! /ЭМ” 1 ДГМЯ О'ГМ'1 : ;УО
ходе пншкатора пере-
1 -у. Л
Г" );ntvrt Г:Н’Г-",>	'•'•"О
ис < ответ, тгусг з' :а:;-
liCMV
Че соответствует no-
м. налу !’’?> неисправен
резистор R26
II? соответствуют но-
миналу или неисправны
резисторы R1—R4, К15,
К17, R20. R23
Че соответствуют но-
"ниалу пли неисправны
е-д столы RIO, Rll, R16,
РГ-. R19. R21
Че соответствуют но-
минале элементы R5, РБ,
С6, С7
Чо	О’ нгтс? гл ;от НС
%Ш1!П.Ту элемент ы СЗ. С?
Че со-лглтствует в »•
М?Г.З 'У ДМ НСИС'»р..1:.к'1
pv. .c; ;р К13
! ?с соответствуют но-
м ?:  •_• резисторы R1H,
PH
'' ВСTCTByiO’- •
милу резисторы Pl, Г.2
Проверить резистор
R26. В случае несоответ-
ствия — заменить
Проверить указанные
элементы. В случае не-
соответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
В случае несоответст-
вия — заменить
Проверить указанные
элементы. В случае не-
с' отеетггвия — заменить-
Проверить указанный
•-лрмепт. В случае несо-
отвотствпя — заменить
Проверить указапные-
• емситы. В случае несо-
ответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
•".5.7.8. Перечень возможных неисправностей УК и способы их устранения
г магнитофонах исполнений «Сг.сжет?>-204 01-стерео» — «Снежеть-204-03 стерео» •
приведены в таблице 18.
Характер неисправности
В р.г- : ;ые причины
Таблица 18
Способы устранения
’'/дпкптор з тн-
П'!?Т
Стрелка индикатора не
устанавливается па пуль
либо слабо отклоняется
при измерении сопротив-
лений R1 п R17
Н О'ИВОТ’ТВИО поми-
'•г.у,- к-мхторов R1 п
PI7
1 !есоответстввс номп-
пллу резисторов R1 и
R17, емкостей С2, СЗ и
С5. СО
Неправильно установ-
лены диоды VD1, VD2 и
VD3, VD4 или конден-
саторы С2, СЗ и С5, С6
Проверить указанные
элементы В случае несо-
ответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — .заменить
Проверить полярпост!
установки диодов и коп
дснсаторов
П родолжение та б л .18
Способы устранения
\.|рлк iep неисправности
Возможные причины
</грелка прибора не
от клопяется
Максимальное входное
напряжение менее 3 В
Время обратного хода
стрелки индикатора не
соответствует указанно-
му в технических усло-
виях
Неисправны транзисто-
ры VTI, VT2, VT3, VT4
или диоды VDI, VD2 и
VD3, VD4
Несоответствие номи-
налов резисторов R3, R4,
R5, R6 и RIO, R12, R13,
R15
Несоответствие номи-
налов конденсаторов С2,
СЗ и С5, С6
Неправильно установ-
лены конденсаторы С2,
СЗ и С5, С6
Проверить указанные
элементы. В случае неис-
правности — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить указанные
элементы. В случае несо-
ответствия — заменить
Проверить полярность
установки конденсаторов
5.5.7.9. Перечень возможных неисправностей ПФ и способы их устранения
приведены в таблице 19.
Таблица 19
Характер неисправности	Возможные причины	Способы устранения
Отсутствует ток сти-
рания при переходе из
режима «Стерео» в ре-
жим *Моно»
Не обеспечивается не-
обходимый уровень ин-
дикации воспроизведения
Обрыв в цепях катушек
LI, L2
Несоответствие номи-
налов резисторов R3, R4
схеме электрической
принципиальной
Проверить исправность
катушек LI и L2
В случае неисправно-
сти — заменить.
Проверить на соответ-
ствие номиналы, в слу-
чае несоответствия —
заменить
П р и ле е ч а н и е. Во всех остальных случаях причиной неисправности
может быть отказ переключателей П2К или обрыв дорожек печатных плат.
5.5.7.10. Перечень возможных неисправностей ФДШП и способы их устра-
нения приведены в таблице 20.
Таблица 20 _
Характер неисправности	Возможные причины	Способы устранения
Большой коэффициент	Неверно установлены гармоник	режимы микросхем А1, АЗ и Л4	Проверить элементы, задающие режим каж- дой микросхемы. В слу- чае несоответствия схеме электрической принци- пиальной — заменить
Асимметрия питаю- щих напряжений	Проверить симметрич- ность питающих напря- жений
51
///»<«><• l.hrtllh' lllti I У/
I
Характер i*vfivirp;i внос th
Возможные причины
<люсобы устранения
He устанавливается
частота среза
Напряжение на выхо-
де не соответствует нор-
ме
Не удается установить
уровень шумопонижения
Неисправна микросхе-
ма Л2
Не соответствуют но-
миналам резисторы Rll,
R15, R17. R18, R20, R21,
конденсаторы С13, С14
Неисправна микросхе-
ма А4 и элементы, за-
дающие ее режим
Заменить микросхему
Проверить номиналы
указанных элементов
Заменить микросхему
Проверить элементы
па соответствие номина-
лам
В случае несоответст-
вия — заменить
Заменить микросхему
5.6. Регулировка и настройка
5.6.1. Общие указания.
5.6.1.1, Для настройки и регулировки магнитофона необходима следующая
документация:
технические условия ФЩ3.838.010 ТУ и инструкция по ремонту
ФЩЗ.838.010 РД.‘
При настройке каждый участок ленты для записи допускается использовать
не более 25—30 раз.
Перед настройкой необходимо размагнитить размагничивающим дросселем
рабочие поверхности магнитных головок и элементы тракта ленты (направляю-
щие и обводные стоики, ролики и т. д.), промыть, протереть их бязью, смочен-
ной в спирте ГОСТа 5962—67.
5 6.12. Регулировку в настройку по приведенной ниже методике необходимо
производить по двум каналам на всех скоростях, если это ие оговаривается от-
дельными требованиями. По окончании регулировки подстроечные резисторы
законтрить краской, катушки индуктивности — церезином.
5.6.1 3. Рабочее место регулировщика должно быть укомплектовано контроль-
но-измерительной аппаратурой, оборудованием, инструментом и документацией,
указанными в табл. 4 настоящей инструкции.
5.6 1.4. Контрольно-измерительная аппаратура должна иметь свидетельства,
подтверждающие се пригодность к работе. Перед началом работы ее необходимо
прогреть в течение времени, оговоренного в инструкциях по эксплуатации па
соответствующий прибор.
"5 1.5. В случае невозможности получения требуемого значения параметра
необходимо устранить неисправность, пользуясь настоящей инструкцией.
5.6.2. Регулировка и проверка ЛПМ.
5.62.1. Для обеспечения качественной работы магнитофона необходимо в
иронеесс регулировки обеспечить соответствие следующим техническим требо-
ваниям-
усилие прижима роликом магнитной лепты 900+100 г;
усилие подмотки приемного узла в режиме «Рабочий ход» 90+ 10 г:
усилие подтормаживания приемного узла в режиме «Перемотка назад»
35+5 г;
усилие подтормаживания подающего узла в режимах «Рабочий ход», «Пе-
ремолка вперед» 40+10 г;
отклонение скорости протягивания ленты в режиме «Рабочий ход» от ними-
на п.пого значения ±1,5%;
55
i г-.фф.чнш н г дстонаинп нс более:
при скоро» тп 19.05 см/с±0,13%;
ppi! скорости 9,53 см’с±О.25%;
прав».к ноги» установки ведущего вале с маховиком;
япавольность установки магнитных головок на плате головок;
правильность установки деталей тормозного механизма подающего и прием-
ного узлов;
. <• нильност ь установки электромагнитов;
правильность установки промежуточного шкива;
правильность установки шкива двигателя.
".'72.2. Перед регулировкой при ниешкем осмотре необходимо проверить на-
о» крен, сник узлов и деталей тракта магнитной ленты, электромагнитов,
;пк,межуточных узлов передачи вращения приемного узла и рычагов тормозного
механизма. Прокрутить ст руки вращающиеся части и определить наличие зас-
л.л:пн в подвижных частях. Выявленные дефекты устранять.
5.6.2.3. Проверка установки промежуточного шкива и регулировка (гм. при-
/’О	-1 4С l*f.
Пр> м-' и» поа шльпость установки промежуточного шкива поз. 11. Рабочая
: Всрхное- в шкива должна находиться от сопрягаемой поверх пост к подающего
узла поз. 7 на рзс* готшш 3^;0,5 мм. а между плоскостями отогнутых усов ры-
’?гг, к ж;”''! г плоскостью тормозной планки поз. 16 должен быть зазор в пре-
делах 0.54-1.0 мм.
Г! ; ; { соответствия произвести регулировку заменой пружины (поз. 10) ч
подгибкой усов рычага.
5 6.2.4. Проверка установки электромагнитов и регулировка (см. приложе-
ние ?).
Электромагниты включения перемоток (поз. 9) и (поз, 1!) должны быть
уставок ясны при правильном положении шкива (поз. 11) таким образом, чтобы
«ылет се; дечннка электромагнитов был одинаковым и равнялся величине
_’гг9.5 мм,
П'-и несоответствии произвести регулировку путем перемещения корпусов
электромагнитов в пазах их крепления.
г-... . . .. ... r	р; бочогп хода (поз. 21) должен быть установлен
таким  ''p. -.ov, чтобы вылет сердечника отпосптслыю плоскости корпуса со-
си шл ‘.^_^0 5 мм, а его рабочий ход обеспечивал при прижатом прижимном
(пет. 2-3) зазор между обоймой я рычагом ролика не менее 0.3 мм.
При несоответствии произвести регулировку путем перемещения корпуса
электромагнита в пазах его крепления н перемещения установочного винта элек-
тромагнита ( поз. 22). После установки винт (поз. 22) законтрить стопорной
гайкой.
5 R.2.5. Проверка установки детален тормозной системы подающего и прн-
емгшо узлов (см. приложение 8).
Регулировку тормозной планки (поз. 16) производить пр)) режимах; «Пере-
мотка впсрс.д», «Перемотка назад», «Рабочий ход».
Злзг.р между наконечниками тормозов и дисками приемного и подающего
узллн ч у ... данных пежемах должен быть 14-1.5 мм.
При чгно'тй/ч регулировку при режимах «Переметья тепел» и <Пепе-
МО: нял.т'» ирош-водить путем подгибки концов рычага (поз. 12).
Регулировку при режиме «Рабочий ход» производить путем подгибки уса
рычага (поз. 13), при этом в режиме «Останов.» резиновые 1:акопеч1’ик’’ тор-
мозной планки должны одновременно тормозить диски приемного и подающего
узлов.
5.6.2.6. Проверка и регулировка усилия подтормаживания подающего узла
в режимах «Рабочий ход» (см. приложение 8).
Установить па подающий узел катушку 1 —18 по ГОСТ)’ 13275—77 с отрезком
магнитной лепты 5-:-10 витков, имеющим на конце петлю, включить магнитофон
г режим «Рабочий ход» и. удерживая катушку за петлю ленты, замерить уси-
лие удержания. Оно должно быть в пределах 40±10 г.
56
При несоответствии произвести регулировку путем изменения усилия ii;hw>
н;:я тросика (лоз. 5) или перестановкой пружины рычага (поз. 2) в его отпер-
ппя::.
5.6.2.7. Проверка усилия подтормаживания приемного узла в режиме сПерс-
мотка назад» производится по методике пункта 5.6.2.G с включением при провер-
ке магнитофона в режим «Перемотка назад». Оно должно быть в пределах
.'5=z5 г. При несоответствии произвести регулировку, переметая винт (поз. 26).
Пэ окончании регулировки влит (поз. 26) законтрить контргайкой.
5.6.28. Проверка усилия подмотки приемного узла в режиме «Рабочий ход»
приводится по методике пункта 5.6.2.6 с включением магнитофона в режим
«Рабочей ход». Усилие должно быть в пределах 90+10 г.
Пин несоответствии произвести регулировку путем перемещения пинта
(поз. 27).
5 6.2.9. Проверка и регулировка усилия прижима лепты роликом (см. прило-
жение 8).
Установить па ЛПМ катушки 1—18 по ГОСТу 13275—77 с магнитной лентой.
Ленту пропустить через тракт движения лепты на напели головок. Зацепить
за конец рычага прижимного ролика динамометр ГОСТа 13837—68.
!> .почить магнитофон в режим «Рабочий ход», проверить усилие прижима
магнитной ленты, которое должно быть в пределах 900+100 г. Измерение про-
j сотить г. момент прекращения движения ленты.
При несоответствии произнести регулировку путем перемещения гайки
(поз. 24). По окончании регулировки гайку (поз. 24) законтрить нитроэмалью.
3.62.10.	Проверка правильности установки магнитных головок на плате го-
ловок (см. приложение 9).
Для обеспечения нормальной работы магнитофона магнитная лепта должна
проходить в направляющих колонках (поз. /), не сминаясь на кромках.
Стирающая головка (поз. 2), записывающая головка (поз. .?) и воспроизво-
л-чиаг- гололкя (поз. .5) должны быть установлены таким образом, чтобы перх-
нме кромки сердечников были по. уровне верхней кромки магнитной лепты, про-
ходящей через направляющие колонки.
Обоазуюпше рабочих поверхностей головок должны быть параллельны обра-
зующим направляющих колонок и. плоскости ленты. В режиме «Перемотка» ка-
сание ленты головок не допускается.
В режп:.’’'.': длинен и воспроизведения должен быть обеспечен охват лентой
рабочих поверхностей головок.
Регулировку положения головок по высоте производить винтами (пот. б),
ПО "5 клону — винтом (поз. 7).
Регулировку охвата записывающей и воспроизводящей головок производить
путем правильной установки головок внутри экранов, для чего отвернуть винты
(по-. •/) и после окончания регулировки завернуть впиты.
Установить на магнитофон катушку с измерительной лептон 6ЛНТ4.ЧВ11(б).
Нажать кнопку «1—4» п включить скорость 9.
Подключить линейный выход 1 канала магнитофона ко входу 90 по схеме,
греке тонной па рис. Я.
?:.лючпть магнитофон в режим «Воспроизведение». Если ГВ установлена пра-
вгл ;о, с.^пп.-г лпграмма -’«.•.«и и”оть вид. указанный пп рис. 9, а при иапра-
г; 6; х •пг'.т-п — в;:д, укьзатшый па рис. Ю или рис II.
В ••льсм 1-г7 г;л!’л-;ыг?ют АЧХ какала вое».рок ••не ччшя (капал 1). Если
в озниллограмме появляется только один импульс, то ГВ устлпоплена правильно.
Если ГВ установлена ниже необходимого уровня, то слева от импульса 9
появляется импульс 8 (рис. 10). В случае, когда ГВ установлена выше нес.бхо-
i.vvoro vnofHin. импульсы 8 н 9 пропадают (рис. 11). В случае необходимо'*™
с помощью регулировочных впитав поз. 6 (прплож. 9) установить нужную вы-
сот- I Ч’О'.КИ.
По т.лкм'нть лчисйпый выход II канала магнитофона к ЭО. нажать на маг-
|’;;г-.фсчс кнопку «Л--2» И ВЭСПрОПЗВССТН ИЗМСрИТСЛЬНУЮ .пои гу 611 ITU IBII (б).
При этом наблюдаемая на экране ЭО осциллограмма может прпнян вид.
у: лзангый па рис. 12—14.
ПТ
«* <
< «. II.)	1'ti‘uiill •< ll)4ll'< 'rl i> 14 Itpoitrpi.ll Ult.'llll I i>i/xUII4t
II" II I IlCf'tl/<• 11Ч1Ы It h-HHlM
hlmimo bOH
Га-Сдк e ''*> o -20a u7
стерео "
Осциллограммы, наблюдаемые на экране ЭО
при установке головок по высоте
Рис. 9.
Рис. 10.
Если ГВ установлена правильно, то осциллограмма принимает вид, указан
пый на рис. 12.
Если угол наклона рабочего зазора в пределах допуска (±8'), то осцилло-
грамма имеет вид, указанный па рис. 13, 14.
5.6.2.11.	Проверка правильности установки шкива двигателя поз. 28 (см.
ирнлож. 8).
Заморить глубомером штангенциркуля 04-125 ГОСТа 166—73 расстояние ог
верхней плоскости шкива до плоскости шасси ЛПМ.
Оно должно быть 28±0,2 мм.
При несоответствии произвести регулировку, для чего отвернуть винты
(поз. 30) и выставить шкив на необходимый размер. Закрутить винты (поз. 39)
в законтрить их нитроэмалью.
5.6.2.12.	Проверка и регулировка установки ведущего вала с маховиком (см.
лрнлож. 8).
При замен? пли профилактической проверке и чистке ведущего вала с ма-
ховиком (поз. 31) необходимо отрегулировать величину осевою перемещения
вала, ti-.o должно быть в пределах 0,24-0,4 мм,
Проверку производить штангенциркулем 04-125 ГОСТа 166—73 осевого люф-
та вала.
Регулировку производить перемещением регулировочного винта (поз. <34). П •
окончании регулировки необходимо шип зафиксировать контргайкой. При уста-
новке ведущего вала необходимо следить за наличием и состоянием фтороптт-
о Г»
егозой опорной шайбы (поз. >33), устанавливаемой между маховиком и втулкой
(поз. 32).
5,6.2.13.	Проверка отклонения скорости движения лепты.
Подать на магнитофон напряжение питания величиной 220 В. Установить
на магнитофон катушку с лентой, в которой отмерить и отмстить наклейками
отрезок длиной 953 см.
Совместить начало отрезка с крайней направляющей колонкой и включить
магнитофон в режим «Воспроизведение» на скорости 9,53.
С помощью секундомера определить время прохождении отрезка ленты че-
рез тракт ЛПМ до крайней колонки.
Определить отклонение скорости движения лепты:
I—100=±AV %,
где А V — отклонение скорости;
I — время.
Измерение времени прохождения лепты производить пять раз.
За результат измерения принять среднее арифметическое пяти замеров.
Описанным выше способом произвести измерение для скорости 19. При этом
отрезок лепты берегся равным 1905 см.
Определить отклонение скорости движения лепты от поминального значения.
Величина отклонения не должна быть более 1,5% для обеих скоростей. Если
измеренная величина отклонения скорости более 1,5%, необходимо произнести
регулировку в БАРс резисторами 1?6 и RI1, соответственно для скоростей 19 и 9.
5.6.2.14.	Проверка коэффициента детонации.
Подать на магнитофон напряжение величиной 220 В.
Установить па магнитофон измерительную ленту 6ЛПТ1.Д.9 и подключить
к линейному выходу магнитофона вход детонометра.
Нажать кнопку скорости 9.
Включит!» магнитофон в режим «Воспроизведение» в начале полной катуш-
ки с лентой и с помощью детонометра измерить коэффициент детонации.
Аналогичное измерение произвести в конце полной катушки с лептой. Изме-
ренная величина коэффициента детонации не должна быть более 0,25%.
Установить па магнитофон измерительную лепту 6ЛИТ1.Д.19.
Нажать кнопку скорости 19.
Включить магнитофон в режим «Воспроизведение» и описанным выше ме-
тодом измерить коэффициент детонации па скорости 19.
Измеренная величина должна быть не более 0,13%.
В случае несоответствия произвести регулировку ЛПМ по методике, шло
женной в табл. 5.
5.6.2.15.	Измерение коэффициента детонации методом записи и последующего
воспроизведения.
Установить на мапштофон катушку с лентой А4310 6Б п подключить к ли-
нейному выходу магнитофона вход детонометра.
Подать па вход «Звукосниматель» сигнал напряжением 500 мВ. часто гой
3150 Гц±1%.
Включать магнитофон в режим «Запись» п произвести запись чаг пин
3150 Гц па скорости 9.
Измерить с помощью детонометра коэффициент детонации.
Измерение проводить пять раз.
За результат измерения Припять среднее арифметическое пяти зтмгриз.
Измеренная величина должна быть не более ±0.25%.
Аналогичное измерение произвести па скорости 19. При этом и .меренная ве-
личина коэффициента тсюнапип нс должна быть более ±0,13%.
5.6.3. Проверка электрической части магнитофона.
5	6.3 1. Проверка правильноети установки ГВ по высоте п пернгцдикутярпо-
стп рабочих зазоров направлению движения магнитной ленты.
В случае, когда импульсы 3 и 10 не равны по амплитуде, глгтуег подрегули-
рован» наклон головки винтом поз. 7 (см. прило/К. 9) и добиться равенства их
амплитуд.
Г1)
Осциллограммы, наблюдаемые на экране ЭО
при установке головок по наклону
Рис. 12.	Рис. 13.	Рис. 14.
5.6.3.2.	При установке ГЗ по высоте и наклону необходимо подключит;. ГЗ
на sxo i УВ и кроязвест;: регулировку се положения описанным вы’-не сло'юбОм.
5	6.3.3. Установку ГС относительно магнитной ленты произвести визуально.
При этом верх'.С. крал ферритового пакета ГС должен выступать над краем
лепты на 1 — 2 мм.у
5.6.3.4.	Проверка и установка штряже.'нщ на линейном выходе.
Нггоузнт-s лиде.тиын выход магнитофона на резистор сопротивлением
220 кОм±5%.
Установить !••' -;нгого.; щнушку с и.з'?ер?гелыюй лентой 6Л11Т1.У9.
’’.'АДТЬ кнопку скорости 9.
Е любить магнитофон в режим «Воспроизведение» и с помощью мплливольт-
?.ет, - я-мерить напряжение на линейном выходе.
1 Умеренная величина напряжения должна быть 500±100 мВ.
Измерение произвести в обоих каналах.
Измеренные величины между собой должны отличаться не более чем па I дГ>.
3?-см хчьгови.ь на магнитофон катушку с измернтелтноц лептой
C-Ei'iTI У19 »}• ы.л;о;и:в скорость 19. г;’'юж •.	"-ос i в режим «Воспро-
. 1 •. sue способом произвести изменение йен;' лл:<шля га лиидпи-м
кы «оде обеих каналов.
В случае несоответствия произвести проверку элементов ио тя'-л II.
5.6.3.5.	Проверка АЧХ капала воспроизведения на лшн Гном г те.
Подключ.' » к линейному выходу / канала магнитофона н,ч:6а ;; в соотвст-
стг.ли с рис. 8.
?-’с-а. они"!, на магнитофон катушку с измерительной лент ii СЛИТАЧВШб)
Лежать кнопку скорости 9.
Включить магнитофон в режим «Воспроизведение».
Наблюдаемая при этом сснп.тлограмма характеризует АЧХ капала i. гаровз-
ведення. Она должна укладываться в поле допусков, приведенных на рнс. 16.
Подключить измерительные приборы к лппейпому выходу Н канала н ала-
логгчпым способом спять АЧХ во 1! капало.
.Нажать юлотжу скорости 19 и описанным выше способом npoxonTjio тировать
А'-'Х я <;бот . каналах на скорости 19.
Il-н: несоответствии произвести регулировку АЧХ по табл. 11.
5.6..3.6. Настройка фпльтр-пробок ГСП и БЭ.
Подключит?> милливольтметр на линейный выход I капала.
Нажать кнопку скорости 9.
В:-..почить магнитофон в режим «Запись» и вращением подстроечного сердеч-
нкля катушки L1 ГС11 п L1 БЭ добиться минимальных показаний милливольт-
метра.
Подключить милливольтметр на линейный выход 11 капала и аналогичным
способом подстроить фпльф-пробку И капала, вращая при этом сердечник ка-
тушки 1.2 ГСП и 1.2 БЭ.
60
В t.Gcii:; случаях после настройки фнльтр-пробкп II канала убедиться, что
настройка но I каналу соответствует минимуму показаний милливольтметра.
I ler-o-'Mo.hHocfiT получения четкого минимума свидетельствует о том, что ча-
стота ГСП во соответствует требованиям ТУ или неисправны фпль гр-пробки.
5.6.3,7. Настройка эквивалентов стирающих головок.
Подключить ггпллявольтметр к ГС I канала.
Включить магнитофон в режим «Запись».
Поочередно нажимом кнопки «1—4» и отжатием кнопок <1—4», «3—2» пере-
вести манштофон из режима «Моио» в режим «Стерео». Вращением сердечника
катушки 1.1 платы НФ добиться равенства показаний милливольтметра.
Подключить учдливольтметр к ГС II канала и, поочередно нажимая кнопку
«3—2» и отжимая кнопки «1 — 1», «3—2», произвести аналогичную настройку L2
вращением се; де шшш катушки платы ПФ.
5.G.3.8. Установка помипалми/го положения индикатора сровнен записи.
Установить на магнитофон катушку с магнитной лептой A1310 G5.
Уста повить (.-агуляторы уровня записи в среднее положение.
Подать от генератора па вход 1 вли ла сигнал 500 мВ частотой
1000 Гц.
Вклю-пть мзгиптофоп в режим «Запись» и. меняя амплитуду входного сигна-
ла, установить на линейном выходе I канала напряжение 500 мВ минус
2d: 1,5 дБ, что соответствует рабочему уровню взнеси (при этом имеется в виду,
•ио про во •произведении ленты на линейном выходе установлено натяжение
500 мВ).
Не меняя а.тнл'пуду входного сигнала, устано.т-:*», резистором КЗ показание
индикатора «0.; дБ. Подключить генератор на ? сид ’[ канала и аналогичным
способом резистором R! произвести настройку индикатора ьо II канале.
5.Г.З.9. Установка индикатора перегрузки (для магнитофонов исполнений
«Спсжеть 2С4-01-стерео» —- «Спежеть-204-09-стсрео»).
Произвести запись сигнала но п. 5.6.3.8. и установить регулятором уровня
an.ic;i in .чине?/ом выходе I капала величину напряжения, превышающую гп
3 л- ночппалькоп значение. Резистором R10 установись показание индикатора
«ф-3 дБ». С помощью резистора R11 аналогичную операцию произнести во вто-
ром канале.
5.6.3.10. Установка поминального уровня воспроизведения по индикатору.
Нажать кпеш-.у « ',  ». Резисторы R3, R4, расположенные па ПФ, уста-
новить в крайнее правое положение.
Установить на магнитофон катушку с магнитной лентой 6ЛПТ1.У.19 и кос-
прон.'.по’" и ее.
Резне.ором R4 установить показание индикатора «0» дБ. С помощью рези-
стора R3 — апг.логнчиую операцию во втором канале.
5.6.3.И. Про; ерка АЧХ капала записи—воспроизведения на линейном выходе.
Почт -опить приборы в соответствии со схемой, приведенной па рис. 15.
Установить на магнитофон катушку с лентой А4310-6Б.
Нажал» кнопку скорости 9.
Подать or генератора па вход «Звукосниматель» I капала сигнал частотой
1000 Гц, 500 мВ.
Включить магнитофон в режим «Запись» и с помощью регулятора уровня
записи установить поминальное показание индикатора уровня записи.
Уменьшить входное напряжение на 20 дБ н, поддерживая его величину по-
стоянной, произвести запись ряда частот: 63, 125, 1000, 3150, 6300, 10000,
12500 Гц.
Измерить с помощью милливольтметра зависимость напряжения на линейном
выходе 1 канала от частоты.
Аналогичные измерения произвести во II капало.
Нажать кнопку скорости 19 и описанным выше способом записать ряд ча-
сто.: 40, 80, 400, 1000, 6300, 10000, 12500, 18000 Гц.
61
Схема подк.печения приборов б./я проверки кинам
записи -воспроизведения по измерительным лентам
АЧХ какими воспроизведения и записи—воспроизведения
Сипаи па обеих скоростях АЧХ должна укладываться в поле допусков,
приведенных на рис. 16.
ь случае, когда АЧХ не укладываются в поле допусков необходимо про-
извести их регулировку по таблицам 5, 12 настоящей инструкции.
5.6.3.12. Проверка относительного уровня шумов п помех в канале записи—
вост ромэнеделия на лпнением выходе и эквиваленте АС,
Подключить приборы в соответствии со схемой, приведенной па рис. 15..
Переключатель SB) поставить в положение I—3.
Установить на магнитофон катушку с магнитной лептой А4310-6Б.
Установить регуляторы громкости, тембра и баланса в среднее потожеппе.
На вход 'Звукосниматель» подать сигнал частотой 1000 Гц. 500 мВ.
Ь2
Лажать кнопку скорости 9.
Включить магнитофон в режим «Запись».
Регулятором уровня записи установить уровень записи, пои котором коэф-
фициент гармоник па лилейном выходе равен 3%.
Произвести запись сигнала и затем, не меняя положения регулятора уровня
записи, осуществить запись паузы. При записи паузы вход должен быть нагру-
жен на резистор сопротивлением 22 к0м±5%.
Измерить выходные напряжения U сигнала и U паузы па линейном выходе
в эквиваленте АС обоих каналов.
Отношение IJ сигнала к IJ паузы, выраженное в дБ, характеризует относи-
тельный уровень помех в канале записи—воспроизведения и должен быть не ху-
же - 52 дБ.
Нажать кнопку скорости 19 и описанным выше способом произвести про-
перку относительного уровня шумов и помех в обоих каналах, величина кото-
рого должна быть не более — 54 дБ.
При воспроизведении записи сигнала и при воспроизведении записи паузы
измеряют выходное напряжение с фильтром для измерения уровня шумов И
помех (кривая А) прибора У4-28.
5.6.3.13. Проверка входных напряжений.
Нажать кнопку скорости 9.
Включить магнитофон в режим «Запись».
Поочередно па входы магнитофона подать сигнал от генератора частотой
ЮОО Гц и проверить возможность установки номинальных показаний индикаторов
уровня записи при следующих величинах входных напряжений:
0,08 мВ — на вход «Микрофон»;
200 мВ на вход «Звукосниматель»;
мВ — па вход «Радиоприемник»:
12,5 В — на вход «Линия».
При несоответствии входных напряжений необходимо:
проверить УВх на соответствие схеме;
проверить правильность установки номинального уровня записи.
5.6.3.14.	Проверка относительного уровня паразитных напряжений в канале
записи--воспроизведения па линейном выходе и эквиваленте АС.
Относительный уровень паразитных напряжений в кшгале записи—воспроиз-
ведения измеряют по п. 5.6.3.12 с фильтром для измерения паразитных напря-
жений (16 Гц—50 кГц) прибора У4-28.
5.6.3.15.	Измерение коэффициента гармоник в канале записи—воспроизведения
па линейном выходе.
Установить на магнитофоне магнитную лепту А4310-6Б.
Подключить па линейный выход I канала измеритель гармоник.
Подать от генератора па вход «Звукосниматель» I капала сигнал частотой
1003 Гц, 500 мВ.
Нажать кнопку скорости 9.
Включить магнитофон в режим «Запись» и с помощью регулятора уровня
записи । капала установить номинальное показание индикатора уровня записи.
Измерить коэффициент гармоник на линейном выходе I канала, который не
должен быть более 3%. Если величина коэффициента гармоник получится более
3%. необходимо увеличить ток подм.агннчивапня с помощью резистора R1 платы
ГСП. При этом необходимо АЧХ канала записи—воспроизведения перепроверит г.
i>j пункту 5.6.3.11.
Аналогичным способом произвести измерение, а прп необходимости и иод
стройку АЧХ резистором R2 ГСП во II канале. То же повторить на скорости 19
5.6.3.16.	Проверка диапазона регулировки тембров.
Включить магнитофон в режим «Усилитель», для чего необходимо нажать
кнопку «	» и кнопку отключения двигателя, находящуюся па ладней
стенке.
Подать поочередно на вход звукоснимателя 1 капала сигналы чаенной 63,
1000 я 18000 Гц. Установить регуляторы тембров НЧ и ВЧ в такое положение,
63
i|ui (.«мором напряжения, измеренные на этих часюгах на эквиваленте AC I ка-
м> и ( равны между собой.
- >io положение регуляторов тембров Припять за нормальное.
гопкнпгп, регуляторы тембров в положение поднятых низких и высоких
знуюпийх частот. Измерить напряжение па эквиваленте АС на частотах 63 и
I УО(Ю Гн 1 канала и вычислить его в дБ по отношению к напряжению на ча-
стоте 1000 Гц. Повторить измерения при положении регуляторов тембра, соот-
иегстнующнх ослабленному воспроизведению,, высоких и низких частот и про-
извести аналогичное вычисление. Аналогичным способом произвести проверку
диапазона регулировки тембров во II канале.
Полученные значения диапазона регулировки тембров на высоких и низких
4-414
частотах по обоим каналам должны быть -1-8	. у. д-6 1 X соответственно.
—4	—3
5.6.3.17,	Проверка синфазности выходных электрических сигналов стереока-
налов.
Установить па магнитофон катушку с измерительной лентой 6ЛПТ1.Д.9.
Нажать кнопку скорости 9.
Воспроизвести измерительную ленту и. поочередно нажимая кнопки «1—4».
н <? " —2», измерить выходное напряжение. Нажать одновременно кнопки «1—4»,
-<3— 2» и произвести аналогичное измерение. Измеренная в обоих случаях ве-
личина напряжения должна отличаться не более чем на 5 дБ. Описанным выше
способом произвести измерение на эквивалентах АС.
Проверка сипфззпостп сигналов, записанных в стереоканалах.
Установить на магнитофон катушку с лентой А4310-6Б.
По’.агь от генератора на вход «Звукосниматель» обоих каналов сигнал
часто гой 1003 Гц. 500 мВ.
Включить магнитофон в режим «Запись» и произвести запись при номиналь-
ном показании индикатора уровня записи.
Воспроизвести запись и определить сипфазпость записанных сигналов со-
гласно методике, изложенной выше. В случае нсспнфазности сигналов пере-
паять местами проводники, идущие к ГЗ одного из каналов.
5.6.3.18,	Проверка номинальной, максимальной электрической мощности и
коэфф циента гармоник па эквиваленте АС.
Включить магнитофон в режим «Усилитель», для чего необходимо нажать
кнопку « -£)'O^ * ” кнопку отключения двигателя, находящуюся на задней
стейке.
Установить регулятор громкости в положение максимального усиления, регу-
ляторы тембра — в нормальное положение, регулятор баланс — в среднее.
Входное напряжение на частоте 1000 Гц установить таким, чтобы коэффи-
циент гармоник па эквиваленте АС был равен 10%.
Результатом измерения является значение выходной максимальной мощности
РмПХ, вычисленное в ваттах по формуле:
I;9
р _ вых
1 мах— 4‘-------»
Unb)X — выходное напряжение па эквиваленте АС.
Установить регулятор громкости в положение, при котором напряжение на
эквиваленте АС 4: (6,3)** В, что соответствует номинальной -лекгрчюской
мощности 4* (10)** Вт. Произвести измерение коэффициента гармоник, который
lie должен быть более <5%.
Аналогичные измерения произвести во Н канале.
5.6.3.19.	Проверка функционирования магнитофона.
Проверка функционирования магнитофона сводится к контролю работы его
основных узлов: ЛПМ, БУ, БАРа.
Включить магнитофон в режим «Воспроизведение» па скорости 9.
64
При этом начинает вращаться приемный узел, прижимной ролик подводится
к ведущему валу, загорается индикатор « ф ».
Лажать кнопку скорости 19.
Приемный узел начинает вращаться со скоростью, в два раза большей.
Включить магнитофон в режим «Запись».
При этом загорается индикатор « /V , » 11 аналогично режиму «Воспро-
изведение» вращается приемный узел, прижимной ролик подводится к ведущему
ваду.
Включить магнитофон в режим «Перемотка вперед».
При этом с большой скоростью начинает вращаться приемный узел и заго-
рается индикатор «	».
Прижимной ролик отведен от ведущего вала. Нажатие кнопок скоростей 9,
19 не влияет на скорость вращения приемного узла.
Включить магнитофон в режим «Перемотка назад». При этом с большой ско-
ростью начинает вращаться подающим узел и заюрается индикатор «	>.
Приемный узел вращается с меньшей скоростью. Прижимной ролик отведен от
ведущего вала.
Нажатие кнопок скоростей 9, 19 не влияет на скорость вращения подающего
узла.
Примечании: * — для магнитофонов исполнений «Снежетъ-204-01-
степео», «Снежеть-204-04-стерео», «Снежеть-204-07-стерео»:
** — для магнитофонов исполнений «Снежеть-204-02-стерео», еСнежеть-
-204-03-стерео», «Снежетъ-204-05-стерео», «Снежеть-204-06-стерео», ^Снежеть-
-204-08-стерео», « Снежеть-204-09-стерео».
5.7. Методика электропрогона и рекомендации по его продолжительности
5.7.1.	После проведения ремонта рекомендуется провести электропрогон маг-
нитофона в режиме непрерывной работы по следующему циклу:
а)	перемотка назад полной катушки с лентой;
б)	запись в режиме «Стерео» на скорости 9 продолжительностью 1 час;
в)	перемотка вперед полной катушки с лентой.
5.7.2.	Испытания проводить с использованием катушек 1 — 18.
5.7.3.	После проведения электропрогона проверить функционирование маг-
нитофона по п. 5.6.3.19.
6 ИСПЫТАНИЯ ПОСЛЕ РЕМОНТА
6.1.	Основные параметры магнитофона и методы их проверки
6.1.1.	После проведения ремонта магнитофона необходимо проверить его
основные механические и электрические параметры, которые приведены в
табл. 21.
Таблица 21
Наименование параметра	Норма	Метод измерения
1. Отклонение скорости от номи- нального значения, % на скорости 9,53 см/с на скорости 19,05 см/с	1,5 1,5	п. 5.6.2.13 разд. 5.6
65
Продолжение табл. 21
1 Наименование параметра	’ Норма	i Метод измерения
2. Коэффициент детонации, %, не более и л скорости 9.53 с м/с на скорости 19,05 см/с	0.25 0,13	н. 5.6.2.14 разд. 5.6
3. Перпендикулярность рабочих за- зоров магнитных головок к направ- лению движения лепты	9(Р±8	п. 5.6.3.1, 5.6.3.2 разд. 5.6
4. АЧХ канала записи—воспронз- велення на линейном выходе	рис. 16	п. 5.6.3.11 разд. 5.6.
5. Относительный уровень шумов и помех в канале записи—воспроизве- дения ?;а линейном выходе, дБ, не более из скорости 19,03 см/с п.з скорости 9.53 см/с	-54 —52	и. 5.6.3.12 разд. 5.6
6. Относительный уровень паразит- ных напряжений в канале записи— воспроизведения на линейном выходе, дБ, ле более лр скорости 19,05 см/с на скорости 9.53 см/с	— 46 -42	и. 5.6.3.14 разд. 5.6
7. ?Л экенмальиая выходная элек- трическая мощность на эквиваленте АС, Вт, не менее	16±41"*	и. 5.6.3.1Я разд. 5.6
8. Проверка функционирования магнитофона		и. 5.6.3.19 разд. 5.6
Э. Проверка скнфазностп сигналов	—	п. 5.6.3.17 разд. 5.6
Примечания: 1. Выбор параметров, по которым следует производить
прове;:::/ пае- е ремонта, и объем зависят от характера неисправности и оп-
редг. 'я::>тс:: ремонтной организацией.
2	После ремонта на дому у владельца качество ремонта определяется на
слух.
3	. При многократном включении режимов работы магнитофона допускает-
ся 1 сбой включения режимов на 10 включений
4	При стен -степи детонометров временно допускается детонацию оцени-
вать прослушиванием лент с записанным на них сигналом частотой 3150 Гц
По гребппиншо ,.tKu:: iu::a коэффициент детонации должен быть проверен соот-
6l1ci сующим прибором.
5	--- дли магнитофонов исполнений «Снежеть-204-01-стерео», «Снежеть-
-204-)!-стерео». «Снежеть-20 1-07-стерео».
— для магнитофонов исполнений <:Сиежеть-201-02-стсрео», «Снсжеть-
-204-03-стсрео». <Снежеть-204-05-стерео», «Снежеть-204-66-стерео», « Снежеть-
•20-1-08-стерео», «Сне.жеть-201-09-стерео».
6.	При отклонении напряжения сети ±10%:
••• рибочкй уровень записи не должен быть более —2 ±3.5 дБ:
66
— отклонение скорости магнитной ленты от номинального значения
19.05 см/с — не более ±2%;
— коэффициент детонации ни скорости 19,05 см/с — не более -±.0,15^.
7.	При oretin тени фильтров для измерения относительного уровня шумов
и помех и относительного уровня паразитных напряжении допускается про-
верки относительного уровня шумов по следующей методике.
На вход «Звукосниматель» подать сигнал частотой 1000 Гц. 500 мВ.
Включить магнитофон в режим «Запись».
Ре улктором уровня записи установить номинальный уровень записи.
Преи-вести запись сигнала и затем, не меняя положения регулятора уровня
записи, осуществить запись паузы.
Измерить входные напряжения U сигнала и U паузы на линейном выходе
и экви .аленте ЛС обоих каналов. Отношение U паузы к U сигнала, вы пажен-
ное в дБ. характеризует относительный уровень шумов и помех в канале
зипи и—воспроизведения, который должен быть, дБ, не более:
при скорости 19.05 см/с — минус 44;
при скорости 9.53 см/с	—минус 42.
7. СПРАВОЧНЫЕ МАТЕРИАЛЫ
7.1. Сведения о взаимозаменяемости электрорадиоэлементоа,
сборочных единиц, узлов и деталей
7.1.1. Допустимая замена радиоэлементов.
___________________________________________Таблица 22
Радиоэлементы
в магнитофоне
Возможная замена
Транзисторы
КТ209Б
КТ_09Е
КТ:'155
КТ-8153
КТ:?15Г
К Т.3515
КТ502А
КТ503Л
КТ'’1<А
KTS15A
КТ815 1
KTSInB
KT8I7B
ХТ31П2В
ХТ3102Г
КТ3102Д
КТ209Д. II. М
КТ209Д
КТ315Г, Е
КТ315Д
КТ315Е
КТ361Г, Е
КТ502В, Д, Е
КТ5ОЗВ, Д, Е
KT8I4B, В; КТХ16Л, В
КТ815Б, В:, KTS17B, В
КТ972А: КТЯ15Г
КТ816Г
КТ817Г
КТ3102Д
T ' 'Т' г • I /> rs t »
КТ"!0?Е
KT3I02B. I-
Дно дм
К ДЮЗА
КД202Д
КД:>08\
КД 521В
П5 В
К С175 А
ДЧПЛ
Д.Д1Г
КДКП5: КД101Л
КД2В2Ж. 1\. М, П. С
К Т202 I Г'
КД521Л. Г»
книг л. г
7SI>Х; ’(SI IA
КС 175
ДХ11
В7
Продолжение табл. 22
Радиоэлементы в магнитофоне		Возможная	замена
	Конденсаторы
КД-1 КД-2Б К10-7В КТ-1 К73-9 К73-17 К 50-16	Резисторы	КТ-1; КД 2D; КД-1 КМ; КД 2D КД-1; КД-2Б, К73-17 К73-9 К50-6	K10-J9 КЮ-1Э
С1-4 МЛТ		МЛТ, ОМЛТ ОМЛТ
П р и м е ч а н и е: При замене резисторов и конденсаторов необходимо
сохранять допустимый разброс номиналов и температурные коэффициенты.
7.1.2. Перечень унифицированных сборочных единиц и детален, применяемых,
н магнитофоне.
Таблица 23
№ п.п.	Наименование	Обозначение	На каких моделях применялись
1.	Вкладыш	ВК8.214.059	«Ю 203»
о	Пружина	ВК8.387.079	«10-203»
3.	Пассик	ВК8.390.005	«10-203»
4. Шайба		ВК8.94 7.038	«10-203»
5.	Лепесток	КС7.750.173-19	«С-301»,	«С-203»
6. Ось		ЛЩ6.309.015	<С’2ОЗ».	«М-203»
7.	Втулка	Л1Ц8.220.131	«С-203»,	«М-203»
8.	Втулка	ЛЩ8.223.270	«С-203»,	«М-203»
9.	Втулка	ЛЩ8.227.424	«С-203»,	«М-203»
10. Кольцо		Л Ш.8.241.097	«С-203»,	«М-203»	1
11.	Ось	ЛЩ8.300.154-03	»
12. Ось		Л1Ц8.300.154-04	»	»
13.	Ось	ЛШ8.300.154-05	»	»
14.	Ось	Л 1118.319.017
15.	Поводок	ЛЩ8.344.014	»
16.	Пружина	Л Щ8.380.080 02	»
17.	Пружина	ЛЩ8.380.075	»	X-
18.	Шайба	Л1Ц8.940.034	>	»
19.	Шайба	ЛЩ8.942.116-02	»	»
20.	Шайба	Л1Ц8.947.019-03	»	»
21.	Шайба	ЛЩ8.947.023	»	»
22.	Шайба	ЛЩ8.947.024	»	»
23	Шайба	ЛЩ8.947.026	»	»
24	Шайба	ЛЩ8.949.056	»	»
25.	Шкив	РЫ6.323.025	»
26.	Шкив	РЫ6.323.027	»	»
27.	Шкив	РЫ6.323.029	»	» 7
68
Продолжение табл. 23
н G	Наименование	Обозначение		На каких моделях
				применялись
28.	Рычаг	РЫ6.354.203		С-203»,	«М-203»
29.	Рычаг	РЫ6.354.345		»	»
30.	Экран	РЫ 6.628.086		»	»
31.	Экран	PbI7.070.247		»	»
32.	Экран	РЫ7.070.255		»	»
33.	Лепесток	РЫ7.750.010		>	»
34.	Лепесток	РЫ7.750.055		»	»
35.	Лепесток	РЫ7.750.057		»	»
36.	Корпус электромаг-
	нита	РЫ7.772.016		»	»
37.	Сердечник	РЫ7.773.023		»	»
38.	Планка	РЫ7.779.023		»	»
39.	Каркас	РЫ7.804-011		»	»
40.	Каркас	РЫ7.804 0ТЯ		>	»
41.	Ппокладка	РЫ7.840 ИЯ		»	»
42.	Лента	РЫ7.883.ПГП		»	»
43.	Угольник	PMS.no 166		>	»
44.	Ножка	РЫ8.123.012		>	»
45.	Вкладыш	РЫ8.214.165		>	>
46.	Втулка	РЫ8.220.125		>	»
47.	Втулка	РЫЯ.227.028		»	»
48.	Подшипник	РЫ8.250.052-03		>	»
49.	Ось	РЫ8.300.072		»	»
50	Ось	PbI8.314.0S3		»	»
51.	Ось	РЫ8.314.100		«С203»,	«М203»
52.	Втулка	РЫ8.223.044		»	»
53.	Шкив	Pbl8.322.036			»	4'
54.	Рычаг	РЫ8.332.217		»	>
55.	Рычаг	РЫ8.332.166		»	>
56.	Керн	РЫ8.327.006		»	»
57.	Пружина	РЫ8.387.103		»	»
58.	Пружина	РЫ8.389.008		»	»
59.	Кольцо	РЫ8.683.173		»	»
60.	Прокладка	PblS.683.203		»	>
61.	Винт	PbIS.914.016		>	>
62.	Винт	РЫ8.914.01Я		»	>
63.	Ганка	РЫЯ.93ООП9		»	»
64.	Шайба	РЫ 8.94 0.022		»	»
65.	Шайба	РЫ8.942.071		»	»
66.	Шайба	РЫ8.946.022		»	»
67.	Шайба	РЫ 8.94 7.000		>	»
68.	Шпилька	СЫ.8.927.068		»	>
69.	Индикатор расхода
	ленты	ФШ3.416.000		«С-203»	«М-203»
70.	Роли к	ФЩ6.206.027		«С-203»
71.	Ролик	rrniiG oog (У?Я		»
72.	Тормоз	Ф1116.280.000-01		«С-203.	«М-203»
73.	Тормоз	Ф1Ц6.280.000-02		»	»
74.	Тормоз	ФШ6.280.003		«С-203»	«М-203»
75.	Шкив	Ф1Ц6.323.012		«С-203»
76.	Шкив	ФЩ6.323.013		>	»
77.	Сердечник	Ф1Ц6.664.007		«С-203»
69
			Продолжение табл. 23
№ п.п.	I hi и менованно	Обозначение	На каких моделях применялись
78. 79. 80. 81. 82. 83. 84. 85. 86.	Подшипник Подшипник Диск Шкив Пружина Наконечник Винт Прокладка Втулка	ФЩ8.250.011-03 ФЩ8.250.012-03 <М II 8.260.083 ФЩ8.322.012 Ф1Ц8.383.05 7 ФЩ8.768.004 coil 18.903 045 ХС7.840.041 ХС8.223.040	Л ГО ° * * * 1 Л А Л СО А	2	Я <*—’	г-	г— с । a a ~ я л а ~	_ U	(J	£	£ К	V	V
il p и м ечание. Условные обозначения:
«С-203» — «Снежеть-203»;
«Ю-203» — «Юпитер-203»;
«С-301» — «Снежеть-301»;
к «М203» — «Маяк-203».
7.2. Данные моточных узлов магнитофона
Наиме- нование	Обозначение
Трансфор- матор	Ф Щ4.700.013
Обмотка рядовая
Таблица 24
Схема и тип намотки
Обмотки	Числи витков	хМарка и диаметр проводя в i мм (без изоляции)	Сопро- тивле- ние, Ом	Индуктив- ность, мГн
XX*. -т -с .... 2 1 1 1 7^77 1 1 I ' ~ 		 К X. Ч X. — со in г- 777’77771 1 1 — «М5 — ГО Ю 1" СП — 			404X2 185X2 4.5X2 35.5X2 20X2 51X2 63X2 9X2	। ПЭВ-2 0,63 ПЭВ-2-0.45 ПЭВ-2-0,13 ПЭВ-2 0,45 ПЭВ-2-0.71 ПЭВ-2 <85 ПЭВ-2 0,56 ПЭВ-2-1.12	ЗЛ 5,35 0.1G 1,5 0.98 0,3
Обозначение
Схема и тип намотки
Наиме-
нование
Катушка
индуктивно-
сти фильт-
ра пробки
ФЩ 1.775.001-
-01
Обмотка открыта
многослойная внавал
Катушка
ФЩ1.775.001-
-02
Обмотка открытая
многослойная внавал
Катушка
ФIЦ-1.775.001-
-03
Обмотка открытая
многослойная внавал
Продолжение табл. 24
Обмотки	Число витков	Марка и диаметр провода в мм (без изоляции)	Сопро- тивле- ние, Ом	Ипдуктпв ность, мГн
1-2	860	ПЭВ-1-0,09		6±1,2
1—2	330	ПЭВ 2-0,09		0,69±0,12
1—2	380	ПЭВ-2-0,09		1,0±0,2
Обозначение
Схема и тип намотки
Наиме-
нование
Катушка
электромаг*
нита
ФЩ5.760.034
Обмотка открытая
многослойная впавал
о
Продолжение тобл. 24
Обмотки	Число БИТКОВ	Марка и диаметр провода в ММ |(бСЗ изоляции)	Сопро- тивле- ние, Ом	Индуктив- ность, мГн
1—2	2200	ПЭВ-1-0,315	33±3,3
7.3.	Режимы полупроводниковых приборов
7.3.1.	Блок управления ФЩ5.155.001
Обозначение но схеме	Наименование элемента	Измеряемые величины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	1	2
1Н	К155ЛАЗ	U=(B) К(Ом)				+1.8 1.11)'	+3.5 1.М0'
D2	К155ЛА4	U=(B) 11 (Ом)				+3.1 2.5.101	+ 1.8 4-1 (У
1)3	К155 Л АЗ	U=(B) ЩОм)				+1.8 1,3-10'	+3.5 1,2.10'
Р4	К155 Л АЗ	U=(B) В (Ом)				+3.5 1-10’	+0.1 3.3-10"
1)5	К155ЛА1	и=(В) И (Ом)				+3.7 1,).|0г	+4.8 2,5.10
D6	К155ЛА1	и = (Н) И (Ом)				+3.5 2,5. КГ	+3.5 G-10*
VTI, VT3	KT36IB	и=(В) К(Ом)	5.11+	4-5 ыо?	+4,8 НО'
VT2	КТ315Б	и —(В) Н(Ом)	+5 2,5.1(0	1-10'	+0.1 |.)О
VT4	KT3I5E	U=(B) В (Ом)	+0.02 2,5-10'	—	+0.02 МО
VT5	К1315Б	и=(В) г: (Ом)	+5 1.IU’	+3 1.1-Ю1	+3.1 1,8-10
VT6	КТ315Б	и=(В) К (Ом)	+4.2 НО1	+0.2 0.5-10’	+0.24 0,7.10-
VJ7	КТ315Б	и=(В) К (Ом)	+0.1 1.3.ю;‘		+0.75
VI8, УГН), VT12	КТ315Б	U = (B) 1((О.м)	+0.1 з.з. 10т	4*0.1 3,3-104	—
VT9	КТ315Б	и==(В) В (Ом )	+5 1,4-10’	+0.4 4-1 О'	+0.8 4.10’
VT11	КТ315Б	U=(B) 11 (Ом)	+ 1 + 4.(0'	1,1.10й	+0.4 1.М0
VI13. VT14, VT15	К1315Б	U=(B) К (Ом)	+0.8 2.5-10'	+0.8 2.«.10'	+0.1 3,3.10'
* VI16. VI 18, VT20	КТ502А	U=(B) К (Ом)	50	+S Ы0“	+5 Ы0'
VT17	КТ315Б	О=(В) К (Ом)	+0.4 ЫО-	+0.3 0,5.102	+0.9 Э./.К)
VI19	КТ815В	U=(B) В (Ом)	+38 1.(10	1.1.103	+0.17 1.М0'
VT2I, VT23, VT21	‘ KT8I5B	U=(B) К (Ом)	+36 5.1(0	1.1.103	+0.3 1,4.10’
VT22	КТ814В	и = (В) 1< (Ом)	8-HP	+36	5-107
VT25	КТ315Б	U=(B) В (Ом)	+0.2 1.3.10	—	+0.7 0,15.102
VI)I, VD2, VD3	КД ЮЗА	и=(В) К (Ом)	+3.6 ’).!(+	<М0:
VD-I, VD5	ЛЛ307ВМ	U = (B) П(Ом)	0.35-1 OP	—“
71
Таблица 25
Виноды микросхем
	3	4	5	0	7	8	9	10	11	12	13	11
	+0.1	+4.8	+3.3	+0.1		+3.5	+0.1	+0.1	+0.1	+3.3	+3.3	+5
	1.5-10'	4.>10	1,1.10'	3.3«1	1,1.10	з.з. НЯ	2.8.10-	2,8-10	2,8.10'	1.1-1(1’	1,1-10’	l.’-HP
	40.1	+0.1	•f* 1.8	+3.3	е—	+3.5	+3.4	+0.1	-М.8	+3,3	+0.1	+5
	3.3.10 й	3.3.10°	1,3.10-		1,1-10	1.1.10’	2.5-10'	1.5-10'	4.3-10	1.1-10’	2,8.10'	0.5- UP
	40.1	+3.7	+3.5	+0.1	—	+3.5	+0.1	+0.1	+3.7	+3.5	+0.1	+5
	3.3-10-'	1,4.10'	1-10'	2,8-10*	1,2.1 О’	2.5-107	8.10'	8-107	1,1-10'	1.2.10*	1.3-10	1,4.10-
	+3.5	+3.5	4-3,5	+0.1	—	•4-0,1	+4.8	+4.8	+0.1	+4.8	+3.3	-t-5
	8-1(1°	>10"	8.10"	2.8-10	1.1-10	2.8-10’	4.10'	3.3-Hl"	З.З.Ю"	1.3-1 О’	3,3-10"	1,1.10’
	+1.8	+3.5	+0.1	+3.5	we	+3.5	+0.1	+3.5	+ 1.8	+0.1	+ 1.8	+5
	2.5-1 (Я	6.10"	3.3-10°	1,2.10'	1,1.10	1-10’	2.3.10'	(и 10"	2.5-10'	8. Ill7	4.3-1(Г	1,4-iO’
	+4.8	+0.1	+3.3	+3.5	-W	+ 3.3	+3.3	+0.1	+O.I	+3.3	+0.1	+5
	4.3-10‘	1,3-1 о*	3,3*1^	1.2.10'	1.240	4.3.1(И	з.з. 1(Г	2.8.10-	3.3.10"	3.3-10"	2.8-10	1.+Ю1
Обозначение по схеме	Наименование элемента	Измеряемые величины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	1	2
VD6. VD7 VD8	АЛ307ВМ АЛ307ВМ	U=(B) В(Ом) U = (B) Л (О.м)	4-5 0,35-10- ,.|0	+3 +-I 1,5-10*
Измерения произведены в режиме «Останов.».
7.3.2. Блок автоматического регулирования ФЩ5.136.000.
Обозна- чение по схеме	Наимено- вание эле- мента	Изме- ряемые вели- чины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	1	2	3
А!	К553УД1А 1	U=(B) U-(В) R (Ом)	1			1 1 1	1 1 1	2,8-103
А2	1 К553УД1А	U=(B) U~(B) R (Ом)			i	—	— -	2,8-10’
VT3	КТ315Б	U=(B) U~(B) R (Ом)	+0,3 11- 10я	—	+0.1 15-10s
VT4	КТ503А	U=(B) U~(B) R (Ом)	+и,4 600	+1,6 4,7-103	+2,1 2-ГО3
VT5	КТ809А	U=(B) U~(B) R (Ом)	58 8-107	о,Г 1	0,6 4,7.10s
VD1	КД521В	U=(B) U- (В) R (Ом)	1,3 12-103	14-10<
VD3	КД ЮЗА	U=(B) U~(B) R (Ом)	+0,35 0,1 1,4-10<	+2,6 0,34 3-103
VD2	Д814Г	U=(B) и~(В) R (Ом)	0 0	+ 1! 2,5-103
VD4,	Д814Г	и=(В) и-(В) R (Ом)	—11 4-105	0 0
Переключатель скоростей в положении 19.
76
Продолжение гибл 26
Вызолы микросхем
	3	4	5	6	7	8	9	10	11	12	13	14

Таблица 26
Выводы микросхем
	4	5	G	7	8	9	10	11	12	13	14
	+0,34	+0.35	-15	— -4	—	—	+2,6	+ 15	—	-
	m »	__			,	—		0,35		—	—	— »
	1,4-10*	3,4-IO3 О	—	1 —1!	—	—	1,5-102	3-103	+11	2-103		—-
	1		«		1 в		——		12	— 4			—
	to5	0	i				2,3-103	4	2-10’	- —' -
77
7.3.3. Усилитель воспроизведения ФЩ5.032.016.
Обозпа-	Наимепо-	Изме- ряемые величи- ны	Выводы транзисторов (диодов)
чейне по	ванне эле-
схеме	мента		К(+)	Э(-)	Б	1	2	3
VT1	КТ3102Д	И=(В) U~(B) R (Ом)	+ 1,4 0,4-10-5 4-10*	0 0,3-Ю-з 270	+0.7 0,3- ьо-з 4-10’
VT2	КТ3102В	U=(B) И~(В) R (Ом)	+4,3 50-10-3 5-103	+Ю,8 0 2,5-103	О,+ Г+-з 4-ПР
VT3	КТ315Б	U—(В) И-(В) R (Ом)	+8,5 0 3-10’	+3,8 50-10-3 3-103	+4,3 50-10-3 5-10”
VT4	КТ315Б	U=(B) U~(B) R (Ом)	0 0 12-10’	0 0 0	+0,5 0 3-101
VT5	КТ315Б	И=(В) R (Ом)	0 12-10-3 7-103	0 0 0	0 •0 I -103
VT6	КГ3102Г	И=(В) U~(B) R (Ом)	0 0 >10с	0 0 0	+0.5 0 1-10’
VT7	КТ3102Г	и=(В) и-(В) R (Ом)	0 12-10-3 >106	0 0 0	0 0 1 - го3
VT8	КТ315Б	U=(B) U~(B) R (Ом)	7+10-з 2-10’	+0.4 10-10-3 390	50 10-3 4-10’
VT9	КТ361Е	U=(B) и~(В) R (Ом)	+ 8,6 0,375 >10°	+8,6 0,375 2-Ю3	+8,0 0,375 >30-103
VT10	КТ315Б	и=(В) и-(В) R (Ом)	0 0,5-10-3 >30-103	0 0 0	+0.5 0,5-10-3 1-Ю3
VTJ1	КТ315Б	и=(В) и- (В) R (Ом)	+9,3 0,375 >3-103	+ 1,8 0,5-10-3 2.10я	7 ИО-з 2-10*
VT12	КТ315Б	U=(B) 1J— (В) R (Ом)	+ 15 0 400	+8,6 0,375 2-Ю3	+9,3 0,375 з-го3
VT13	КТ315Б	U=(B) U~(B) R (Ом)	+0° 400	0 0 500	0 0 2-103
Измерения произведены на скорости 19.
78
Таблица 27
Выводы микросхем
4	5	в	7	8	9	10	11	12	13	14
1 * 1 1 1 i
79
7.3.4. Фильтр динамический шумопонижающий ФЩ5.067.006
Обозначение по схеме	Наименование элемента	Измеряемые величины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	1	2
А1	К553УД1А	U=(B) и~(Б) К (Ом)				111	1 1 I
А2	КБ04НТ2Б	U=(B) и — (В) R(Om)				0.05 3.6.10’	0.05 3,5.10'
АЗ	К553УД1А	и=(В) П~(В) R(Om)				—
А4	К553УД1А	U=(B) и~(В) К (Ом)					1 1 1
VT1	КТ3102Д	и=(В) Ъ'~(В) Н(Ом)	+15 0,05 0,9.10-	-0.95 0.05 1.2-10'	- 0.15 0.05 4,6.10*
VT2	КТ315Б	и*=(В) и ~ (В) К (Ом)	0.86 МО’	+0.51 0.26 2.3» 10’	0,86 ЫО*
VT3	КТ315Б	и = (В) и~(В) П(Ом)	+0.5! 0,26 2,3.10'	0.86 |.Ю«	4-0,51 0,26 2,3-10*
VT4	КТ315Б	Г=(В) Ъ~(В) К (Ом)	+8.2 2.4.10-	47.6 3,9-10’	+8,2 1-10*
VT5	КТ315Б	и=(В) и~(Б) К(Ом)	+7.6 3,9.1СИ	+7 6.8-101	+7,6 3.9-10"
VT6	КТ315Г	U=(S) (В) К(Ом)	+ 15 0.11 0,9.10"	-0,07 0.11 1,1.19'	-0.67 0.11 1,3-10*
УШ	Д8ИА	Ъ"=(В) К(Ом)	+0.02 0.6	+7.6 2,5.10s
VD2	КД 103 А	и=(В) R(Om)	0.7	-0.6 2.5-10*
VD3	КД ЮЗА	и=(В) R(Om)	-2.5 1.3.10s	-0.6 2,5-Ю’
30
Таблица 'ЛЧ
Выводы микросхем
	3	4	5	6	7	8	9	10	1!	12	13	14
				-15							+ 15	-	—	W—
			0.05	0.05			——	—	10	•—
	4.3.10®	5.10е	3,5.10’	2.103 -0.35		-0.35	9,7-10'	5,7.10’	0,9-10*	9,1.10 е	—
	__		0.05	——	——		—	-	—		—
	5,3-10е	1.5.10е	3,0.10’	0.6	•—	3.5.10*	—	—	—	>—
	__	+0.01		—15	—	 '»	.—	+0.2	+ 15	•—	—	—
	.		0.05	0,05			—	—-	—	1,25			•—
	4,2-106	2,9.10е	6.5-10*	2-103	—	—	ЫО3	1,2.10’	0,9-1 О’	1-10’
	*—	+2,2	+ 1	—15			—	+ 12,3	+ 15	—	•*—	—
	.		5,9	3	——	I		—	]5				—
	4,2.10я	1.6.10s	3,5-10*	2-10’			ЫО4	Id О4	0.9-10’	1-10*
81
7.3.5. Генератор стирания и подмагничивания ФЩ5.410.013.
Обозна- чение 1)0 схеме	Наимено- вание эле- ментов	Изме- ряемые вели- чины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	1	2	3
VTJ	КТ815А	U=(B)	—0,1	— 15	—15
VT2		и~(В)	9,8	1	3,8
		R (Ом)	3	1-Ю1	1-Ю4
VTS	КТ815А	и=(В)	—14	—15	— 14,6
		и~(В)	-—	—	—
		R (Ом)	1-10’	500	ЫО4
VT4	КТ361Б	и=ГВ)	—0,1	а	—0,8
		и-(В)
		R (Ом)	2-Ю3		ЫО4
7.3.6. Усилитель корректирующий ФЩ5.039 004.
Обозна- чение ио схеме	Наимено- вание эле- мента	Изме- ряемые вели- чины	Выводы транзисторов (диодов)
			К (+)	Э(-)	Б	1	2	3
Al, А2	К553УД1А	U=(B) U~(B) R (Ом)				1 1 1	III	4-106
7.3.7. Усилитель входной ФЩ5.032.026.
Обозна- чение по схеме	Наимено- вание эле- ментов	Изме- ряемые вели- чины	Выводы транзисто- ров (диодов)
			К (+)	Э(-)	• Б	1	1	3
DA1 DA2	К157УП1Б К157УД2	U=(B) и-(В) и=(В) и~(Б)				0,05	0,17 0,75	0,001 0.75
82
Таблица 29
Выводы микросхем
4	5	6	7	8	9	10	11	12	13	14

Таблица 30
Выводы микросхем
4	5	6	7	8	9	10	11	12	13	14
—	+0,1	— 15				+ 0,3	+ 15
0,35	0,05	—	—	—		0,3	—	—
I.2-) О3	5-Ю4	1,6-Ю3		—	1-10’	3-10*	900	8-10й		—
Таблица 31
Выводы микросхем
	4	5	6	7	8	9	10	11	12	13	14
	0	 < 0,75	0,00! 0,75	0,17	0,05	1,3 +7,5 2,3	Illi	+ 1.2 + 15	— -
83
7.3.8. Выпрямитель стабилизированный Ф1Ц5.129.011.
•	 -	-	——
		1 Уме- ряемые вели-	Выводы транзисторов
Обоз на-	Наимепо-			(диодов)
чение по	ванне эле-
схеме	мента	чины	К (+)	Э(-)	Б	1	2	3
VT1	КТ209Е	U=(B)	+6,5	Ч-1'	+ 10,5
		и~(В)		——	—
		R (Ом)	ыо3	5-Ю3	1,2-10’
VT2	КТ315В	U—(В)	—16,1	—21	—20,5
		U-(В)	—	-—	-—
		R (Ом)	4-10*	2-Ю'	2-Ю3
VT3	КТ209Е	U«(B)	-|-21	+ 15,6	+ 16,2
		U~(B)	—-	—
		R (Ом)	1,6-Ю5	2-Ю3	2,2-103
VT4	КТ973А	и= (В)	И-11	-}-5	1
		и~(В)	—	—	—
		R (Ом)	□ О 0*	3,5-10"	1-10’
VT5	КТ817А	и=(В)	-{- 1 1		+6.1
		U~(B)	—	ш—	——1
		К (Ом)	5-Ю3 !	1-Ю3	3,5-10'
VT6	КТ814А	и=(В)	—21	— 15	— 16,1
		L’~ (В)	—		—
		R (Ом)	1,5-Ю1	1-Ю1	4-10*
VT7	KT8J5A	U==(B)	+21	4-15	+ 16,2
		U~ (В)	—
		R (О.м)	1,5-10’	1-10’	1,6-Ю"
VT8	КТ814А	U=(B)	-21	—15	—15.6
		и~(В)
		R (Ом)	1,5-104	1,2-10’	110s
VT9	КТ815А	и=(В)	+21	+ 15	+15,6
		и-(В)	—	—
		R (О.м)	1,5-Ю4	1,2-10	1.1 СУ
УТЮ	К.Т209Е	U=(B)	— 16,1	—7,5	-8
		U-(В)	—	.—-	—ч
		R (Ом)	1,6-Ю5	3-103	1,2-Ю3
VT1I1	КТ315В	U=(B)	+ 16,2	4-7э5	+8
		U-(В)	—	—
		R (Ом)	1,6-Ю5	3-10’	1,2 • 103
VT12	КТ315В	U=(B)	+6,5	+ 1.0	+ 1,5
		U~ (В)	' 	—»	—
		R (Ом)	1-Ю3	20	300
VD1	КД ЮЗА	U=(B)	+27	*—.
		U-(В)
		R (Ом)	12	30
VD2	КД ЮЗА	U=(B)	*
		U~(B)		10
		R (Ом)	12	30
84
Таблица 32
Выводы микросхем
	4	5	6	7	8	9	10	11	12	13	14
							1
85
Обозна- чение по схеме	Наимено- вание эле- мента	Изме- ряемые вели- чины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	1	2	3
VD3	КД ЮЗА	И=(В) И-(В) R (Ом)	30	—27 12
VD4	КД 103 А	U=(B) и-(В) R (Ом)	10 30	12
VD5	КД208А	U=(B) и~(В) R (Ом)	4-11 5-Ю3	5-Ю3
VD6	КД ЮЗА	U—(В) и~(В) R (Ом)	+ Н 5-Ю3	+ Ю.5 1,2-ПР
VD7	КД ЮЗА	U=(B) и~(В) R (Ом)	+2,0 2-103	+21 1-Ю3
VD8	КД ЮЗА	U=(B) U~(B) R (Ом)	+21 1-103	+20,5 2-103
VD9	КС175Л	U—(В) и~(В) R (Ом1)	+7,5 3-103	0 0
Е1	КИ4О5В	U=(B) И-(В) R (Ом)	+21 1 • 103	+21 4-Ю3
Е2	КИ4О5В	U=(B) и~(В) R (Ом)	36 4-Ю3	1 1 1
7.3.9. Усилитель записи ФЩ5.032.018.
Обозна- чен не по схеме	Наимено- вание эле- мента	Изме- ряемые вели- чины	Выводы транзисторов (диодов)
			К(+)	Э(-)	Б	J	2	3
А1.А2 VTI, VT2	К553УД2 К315Б	U=(B) и-(В) R (Ом) и=(В) и-(В) R (Ом)	0,07 5,8-103	1 1 1	^+0,4 1-ЮЗ	111	111	— 13,8 >10« / Г ‘ * / <
ж;
Продолжение табл. 32
Выводы микросхем
4	5	6	7	8	9	10	11	12	13	14

Таблица 33
Выводы микросхем
	4	5	6	7	8	9	10	И	12	13	14
	—2-10-3	—2-10-3	—15			Г-			+ 15	—0,6
	0,07	0,07	——			—»	0,8	—i	—	—	—-
	>106	5-Ю3	500				>106	500	>10®
87
Обозна- чение до схеме	Наимено- вание эле- мента	Изме- ряемые вели- чины	Выводы транзисторов (диодов)
			К (+)	Э(-)	Б	1,	2	3
VT3, VT4	КТ3102Г	U=(B) U~(B) R (Ом)	>105	1 1 1	<4-0,4 НО5
VT5, VT6	КТ3102Г	U=(B) и~(В) R (Ом)	>106	I 1 1	+0,7 3-103
VT7, VT8	КТ315Б	U=(B) U~(B) R (Ом)	25	1 1 1	<+0,4 1-10’
Измерения произведены в режиме записи на скорости 19.
7.3.10. Усилитель контроля ФЩ5.002.002.
Обозначение ио схеме	Наименование элемента	Измеряемые величины	Выводы транзисторов (диодов)
			К(+)	Э(-)	G	1	2
DA1	К157УД2	U = (B) U-(В) К (Ом)				-13.5 0 2.3-И>1	0 0 0
DA2	К157УД2	U=(B) и ~ (В) К«« JM)				-11 0.76 2,8*10*	0 10.5 8.5*10s
БАЗ	К517КП1А	U—(В) и~(В) Jl'OMi				-0.16 0 3-Ю’	0 15 8-10’
ВЛ»	К157УД2	и=(В) и~(В) Г'Ом)				-13.68 0 3.5*10*	-0,33 0.006 16*10'
III VDI, VD2	ИВЛШУ1-11/2 КД ЮЗА	и = (В) и~(В) К -Юм) и = (В) и-(В) K(G.v	+0.11 0.51 8-Ю1	+ I0-3 () 135*10’		-21 2.4	0 0
VD3. VD1	КД ЮЗА	ХЬ=МВ) U~(B) К (Ом)	—0.475 0.024 3-10’	4-0.142 0.51 8-Ю1
VD5, VD6	КД ЮЗА	и=(В) и~(В) В (Ом)	4-0.675 0 3-10’	+0.142 0.51 8-Ю1
VD7	КД ЮЗА	и₽МВ) и~(В) К (Ом)	-G.7 7.5 2.10’	0 15 11.10’
VD8	КС133Л	и=(В) О- (В) ЩОм)	-27 О.Ю 13-40»	—23,8 0.16 7-Ю1
88
3
5
к
3
м- •—<
со

г—’
о
<Э1
00
г-
<D
Ю
	—
7.3.11. Усилитель оконечный ФЩ5.039.003.
Обозпэ-	Наимено-	1 Изме- ряемые вели- чины	Выводы транзисторов (диодов)
чение по схеме	ванне эле- мента		К (+)	Э(-)	Б	1	2	Л о
VT1, VT2	КТ315Г	U=(B) и-(В) R (Ом)	— 1.2 0,25 3-10*	— 13,5 0,1 55-Ю3	— 13 0,1 75-103
VT.3, VT4	КТ315Г	U=(B) U~(B) R (Ом)	-13,5 55-103	-22 0,1 12-103	—21,5 7-103
VT5, VT6	КТ315Г	и=(В) U~(B) R (Ом)	0 0	— 13,5 0,1 55-Ю3	— 13 75-Ю3
VT7, VT8	КТ973А	О=Ш) и~(В) R (Ом)	— 11 4,8 16-Ю3	0 10	— 1.2 0,25 3-10*
VT9, VT11	КТ361Б	U=(B) U~(B) R (Ом)	— 15 11-Ю3	—КЗ,5 4-Ю3	—13,5 4-Ю3
VT10, VT12	КТ315Б	и=(В) U~(B) R (Ом)	— 11,8 16-Ю3	—13,5 4-103	—13,5 4-Ю3
VT13, VTJ5	КТ973А	U=(B) и-(В) R (Ом)	—25 4,7 63-1О3	—13,7 4,7 4-Ю4	—15 4.8 11-10’
VT14, VT16	КТ972А	U=(B) U-(В) R (Ом)	0 0	—13 4,7 4-10*	—11.8 4,8 16-Ю3
VT17, VT18	КТ315Б	U=(B) U~(B) R (Ом)	— 11 16-10-	—15 11-103	— 14,5 12-Ю3
VT19, VT2I	КТ808А	U=(B) U-(В) R (Ом)	—13,5 4,5 4 10*	—25,3 5,8-103	—25 4,7 6,3-103
VT20, VT22	КТ808А	U=(B) и-(В) R (Ом)	0 4.5 0	— 13,6 4-Ю4	—13 4,7 4-10’
VDI, VD2	КС 133 А	U=(B) ,U~(B) R (Ом)	—25,3 5,8-1О3	—22,0 1,6-103				1
Примечания: 1. Измерения режимов произведены высокоомным при-
бором с точностью ±26?%.
2. При измерении величин сопротивлений «Общий» схемы соединить с
клеммой «—» измерительного прибора.
90
Таблица 35
Выводы микросхем
	4	5	6	7	8	9	10	11	12	13	14
						1 1 i
91
7.4.	Схема электрическая принципиальная
7 1.1. Схема электрическая принципиальная магнитофона выпуска с 1.01.81 г.
(приложение 1).
7.4.2. Схема электрическая принципиальная магнитофона выпуска до 1.01.84 г.
(приложение 3).
7.5.	Электромонтажный чертеж печатных плат
7.5.1.	Электромонтажный чертеж печатных плат магнитофона	выпуска
с 1.01.84 г. (приложение 2).
7.5.2.	Электромонтажный чертеж печатных плат магнитофона	выпуска
до 1.01.84 г. (приложение 4).
7.6.	Схема электрическая соединений
7.6.1.	Схема электрическая соединений магнитофона выпуска с 1.01.84 г.
(приложение 5).
7.6.2.	Схема электрическая соединений магнитофона выпуска до 1.01.84 г.
(приложение 6).
7.7.	Лентопротяжный механизм
Схема кинематическая структурная (приложение 7)
7.8.	Сборочные чертежи основных устройств
7.8	1. Механизм лентопротяжный (приложение 8).
7.8.2.	Плата магнитных головок (приложение 9).
7.8.3.	Муфта (приемный узел, приложение 10).
7.8.4.	Муфта (подающий узел, приложение И).
7.9.	Перечень элементов
Таблица 36
Поз. обозна- чение	। Наименование	! Кол.	Примечание
Л1 Л2 АЗ Л4 А5 С1 С2 Е1 Е2, ЕЗ	| Магнитофон «Снежеть-204-стерео» Блок электроники ФШ.2.222.007 Усилитель оконечный ФЩ5 039.003 Блок управления ФЩ5.155.001 Блок питания Ф1Ц2.087.054 Блок автоматического регулирова- ния ФП[5.136.000 Конденсатор МБГЧ-1-2А-250-4,0± ±20% ОЖО.462.049 ТУ Конденсатор K50-6-II1-50B-500 мкФ ОЖО.464.031 ТУ Головка магнитная 6С24.О2О СЫ3.253.112 ТУ пли К24-ЗА «Правила приемки магнитных головок» Головка магнитная 6Д24.051 СЫ3.253.111 ТУ	। 1 1 1 1 1 1 1 I 2	1 Производства ПНР Допускается установка го- ловки 6Д24.041 РЫ3.253.088 ТУ
92
1
Продолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
HL2	Лампа CMH10-55-2	1
	OCT 160.535.014-80
Ml	Электродвигатель ДАП-6-4 /4 5	1
	ТУ 16-513-454 —78
SAI SA2	Стойка автостопа ЛЩ8.120.535 Переключатель П2К ЕЩ0.360.037 ТУ	I
	исполнение по карте заказа ФЩЗ.600.020	1
VD1	Диод полупроводниковый ФД-ЗА
	СЛ 3.368.015 ТУ	1
VD2	Диод АЛ307ГМ аЛ0.336.076 ТУ	1
ХР2...ХР6	Соединитель О!Щ-ВГ-4-5/16-В
	ГОСТ 12368—78	5
ХР7	Розетка СНО46-16Р
	б Р0.364.007 ТУ	1
ХР9, ХР12	Розетка СНО16-16Р
	6Р0.364.007 ТУ	2
УЛ!...УАЗ	Электромагнит РЫ6.650.025	13
Al	Блок электро лики
Al	Усилитель записи ФЩ5.032.018	1
A2	Усилитель контроля Ф1Ц5.002.002	1
A3	Усилитель входной Ф1Ц5.032.026	1
Л4	Генератор стирания и подмагничи-
	ванн я ФЩ5.410.013	1
A5	Переключатель функций
AG	ФЩ5.280.040 Усилитель корректирующий	1
A7, A8	Ф1Ц5.039.004 Усилитель воспроизведения ФГ 1’5.032 016	1
		2
Cl. C2	Конденсатор
	К10-7В-М1500-750 пФ±10% ГОСТ 5.621—77	2
11, L2	Катушка индуктивности
	ФЩ4.775.001-01	2	L=G±1,2 мГн
Rl	Резистор
	С1-4-0.125-270 кОм±Ю%-32 ГОСТ 25350—82	1
R2	Резистор
	С1-4-0,125-1,5 кОм±Ю%-32 ГОСТ 25350—82	1 .
	Вилки СНП40 6Р0.364.007 ТУ Соединители ГОСТ 12368 — 78
XP1	Вилка СИНЮ-16В	1
XP2	Вилка СНП40-10В	1
XP3, XP4	Вилка СНП40-16В	2
XP5, XP6	Соединитель ОНП-ВГ-4-5/16-Р	2
XP7	Вилка СНП40-16В	1
XP8..XP10	Соединитель ОНЦ-ВГ-4-5/16-Р	3
XP1J	Соединитель ОНН-КГ-4-5/16-Р	1
XP12...XP14	Вилка СНП40-10В	3
XPI5, XP1G	Соединитель ОНЦ-КГ-4-5/16-Р	2
93
П родолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
А1	Усилитель записи
Al, А2	Микросхема К553 УД2
	ТУ бКО.348.260	2
	Конденсаторы
	К50-16 ОЖО.464.111 ТУ
	Конденсаторы
	К73-9 ОЖ0.461.0Я7ТУ
	Конденсаторы
	К10-7В ГОСТ 5.621—77
	Конденсаторы
	КД 1 ГОСТ 7159—79
СЗ, С 4	К50-16 10В-10 мкФ	2
С5. С6	К73-9-100-0,033 мкФ+20%	2
С7, С8	K73-9-I00B-0.0I5 мкФ±20%	2
С9, СЮ	КД-1-М75-4.7 пФ±10%	2
СИ, 02	К50-16-6.3 В-100 мкФ	2
С13, С14	К73-9 -100В-0.22 мкФ±10%	2
С15, СЮ	K50-I6 10В-10 мкФ	2
CJ7, С18	K10-7B-H30-2200 пФ	%	2
С19, С20	К10-7В-Н90-С.068 мкФ+?о	2
L1...L4	Катушка индуктивности		L=2,75±
	Ф1Ц4.775.001	4	±1,55 мГн
	Резисторы С1-4 ГОСТ 25350—82
Rl, R2	С1-4-0,125-1,8 кОм±Ю%-32	2
R3, R4	0-4-0.125-2,7 кОм±Ю%-32	2
R7, R8	CI-4-0,125-150 кОм±Ю%-32	2
R9	CI-4-0,125-680 Ом±Ю%-32	1
R10	0-4-0,125-15 кОм±Ю%-32	'1
R1!	0-4-0,125-680 Ом±Ю%-32	1
R12	0-4-0,125-15 кОм±Ю%-32	1
RI7, R18	0-4-0,125-33 кОм±5%-32	2
R19. R20	С! 4-0,125-1 кОм±Ю%-32	2
R21*	0-4-0,125-2,7 кОм± 10 % -32	1	1 кОм.
			3,3 кОм
R22, R23	0-4 0,125-1 кОм±Ю%-32	2
R24*	О -4-0.125-2,7 кОм ± 10% -32	т	1 кОм,
			3,3 кОм
R25. R26	0-4-0,125-1 кОм±Ю%-32	о
R29	0-4-0,125-4,7 кОм±Ю%-32	1
R30	0-4 0,125 5,1 кОм±Ю%-32	1
R31, R32	С1-4-0,125-4,7 кОм±Ю%-32	2
R33, R34	0-4-0,125-20 кОм±5%-32	2
R35, R36	0-4-0,125-7,5 кОм±Ю%-32	2
R37, R38	0-4 0,125-18 кОм±Ю%-32	2
VTI, VT2	Транзистор
	КТ315В ЖК3.365.200 ТУ	2
VT3...VT6	Транзистор
	КТ3102Г аА0.336.122ТУ	4
94
Продо.гжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
VT7, VT8	Транзистор	2
	КТ315Б ЖК3.365.200 ТУ
ХР1	Розетка СНП10-16Р 6Р0.364.007 ТУ	1
А2	Усилитель контроля
	Конденсаторы
	К10 7В ГОСТ 5.621 — 77
	Конденсаторы
	КД-1 ГОСТ 7159 — 79
	Конденсаторы
	К50-16 ОЖО.464.111 ТУ
	Конденсаторы
	К73-9 ОЖО. 161.087 ТУ
Cl, С2	КД-1-м 1500-47 пФ±20%	2
СЗ, С 4	К50-16-25В-5 мкФ	2
С5	К73-9-100В-0.015 мкФ±20%	1
С6, С7	К 50-6-1014-10 м к Ф	2
С8, С9	КД-! М75-33 пФ±10%	2
СЮ, СИ	К10-7В-Н90-0.068 мкф+^J %	2
DAI, DA2	Микросхема К157 УД2
	6К0.348.412 ТУ	2
DA3	Микросхема К547 КП1А
	6К0.34 8.401 ТУ	1
DA4	Микросхема К157 УД2
	6К0.348.412 ТУ	1
Н1	Индикатор ИВЛШУ1-11/2
	ОДО.339.344 ТУ	1
	Резисторы С1-4 ГОСТ 25350—82
	Резисторы
	СПЗ-38 ОЖО.468.351 ТУ
Rl, R2	С1-4-0,125-22 кОм±5%-32	2
R3, R4	СПЭ-38в-220 кОм-11	2
R5, R6	Cl-4-0,125-680 Ом±Ю%-32	2
R7	С1-4-0,125-300 кОм±Ю%-32	1
R8	С1 -4-0,125-4,7 кОм±Ю% 32	1
R9	С1-4-0,125-10 кОм±Ю%-32	1
RIO, R1I	СПЗ-38в-1 МОм-11	2
R12	С1-4-0,125-10 кОм±Ю?о-32	1
R13	С1-4-0,125-30 кОм±5%-32	1
R14	С1-4-0,125-2,7 кОм±Ю%-32	1
R15	С1-4-0.125-30 кОм±5%-32	1
R16	С 1-4-0.125-36 кОм±Ю%-32	1
R17	С1-4-0,125-470 кОм±5%-32	1
R18	С 1-4-0,125-470 кО.м±Ю%-32	1
R19, R20	С1-4-0,125-2,7 кОм±Ю%-32	2
R21...R23	CI-4-0,125-18 кОм±Ю%-32	3
R24	С1-4-0,5-8,2 кОм±Ю%	1
R25, R26	СПЗ-Збв-220 кОм-11	2
VD1.„VD7	Диод КД ЮЗА ТТ3.362.082 ТУ	7
VD8	Стабилитрон КС133А
	СМ3.362.812 ТУ	1
95
П родолжсниетабл^Зб
Поз. обозна- чение	Наименование	Кол.	Примечание
ХР1	Розетка СНП40-10Р 6Р0.364.007 ТУ	1
ХР2	Соединитель ОНЦ-К.Г-4-5/16-Р ГОСТ 121368-78	1
АЗ	Усилитель входной Конденсаторы К50-16 ОЖО.464.111 ТУ Конденсаторы
	К10 7В ГОСТ 5.621 — 77
	Конденсаторы КД-1 ГОСТ 7159—79 Конденсаторы К73-9 ОЖО.461.037 ТУ
С1, С2	К50-16-10В-10 мкФ	2
СЗ, С4	К10-7В-М750-150 пФ±10%	2
С5, С6	К73-9-100В-0.1 мкФ±Ю%	2
С7	К50-16-25В-50 мкФ	1
С8...С1!	К50-16-10В-Ю мкФ	4
С12, С13	КД-1-М75-33 пФ±!О%	2
С14	К10-7В-Н90-0.068 мкФ+90 %	1
0 5. С16	К 50-16-10 В-10 мкФ	2
DA1	Микросхема К157 УП1Б
	б К 0.34 8.4 И ТУ	1
DA2	Микросхема К157 УД2
	6К0.348.412 ТУ Резисторы С1-4 ГОСТ 25350—82 Резисторы СПЗ-38 ОЖО.468.351 ТУ	1
Rl, R2	С1 -4-0,125-30 кОм±5%-32	2
РЗ, R4	С 1-4-0,125-270 кОм±Ю%-32	2
R5, R6	СПЗ-38в-47 кОм-П	2
R7	С1-4-0,125-2 кОм±Ю%-32	I
R8, R9	С1-4-0,125-220 кОм±Ю%-32	2
R10	CI-4 0,125-2 к0м±10%-32	1
RJ1. R12	О -4-0.125-82 кОм±Ю%-32	2
R13, R14	СПЗ-38н-470 кОм-П	2
R15...R18	С1 -4-0,125-100 кОм± 10%-32	4
R19	0-4-0,125-510 Ом±:Ю%-32	I
R20	С1-4-0 .125-12 kO.mzL-10%-32	1
R2I, R22	Cl-4-0,125-6,8 кОм±Ю%-32	2
R23	Cl-4-0,125-12 кОм±Ю%-32	1
R24, R25	Cl-4-0,125-120 кОм±Ю%-32	2
R26	С1 4 0,125-220 кОм± 10% -32	1
R27	C1-4-0,12'5-470 кОм±Ю%-32	I
R28	Cl-4-0,125-220 kOm±10%-32	1
R29	Cl 4-0,125-170 kOm±IO%-32	1
R30	СПЗ-30а-0.25-10-10:1 Ом± ±20%-А ВС-3-32
	ОЖО.468.174 ТУ	1
96
Продолжение табл. 36
Поз. обозна-
чение
Наименование
Кол. Примечание
R31, R32
R33
SA1...SA4
ХР1
А4
CI, С2
СЗ
СЗ
С1-4-0,125-20 кОм±5%-32
СПЗ-ЗОа-0.25-10-10; Ом±
±20%-А-ВС-3-32
ОЖО.468.174 ТУ
Переключатель П2К
ЕЩО.360.037 ТУ исполнение по
карте заказа ФЩ3.600.023
Розетка СНП40-16Р
6Р0.364.007 ТУ
Генератор стирания
и подмагничивания
Конденсаторы
К31 11 ОЖ0.461.106ТУ
Конденсаторы
К1О-7В ГОСТ 5.621 — 77
Конденсаторы
К73-9 СЖ0.461.087 ТУ
Конденсаторы
К5О 16 ОЖО.461.111 ТУ
К10-7В-М1500-750 пФ±10%
К31-11-3-Б-3300 пФ±5%
или
К31-11-3-5-2400 пФ±5%
2
1
4
1
С4, С5
С6
С7, С8
С9
LI, L2
Rl, R2
R5
R6
R7
R8
R9, R10
R11
R12
R13
R14, R15
TV1
VT1...VT3
К10-7В-М1500-300 пФ±20%
КЮ-7Б-Н30-3300 пФ %
К73-9-100В-5600 пФ±20%
К50-16-25В-50 мкФ
Катушка индуктивности
ФЩ4.775.001-01
Резисторы
СПЗ-38 ОЖО.468.351 ТУ
Резисторы С1-4 ГОСТ 25350— 82
Резистор МЛТ ГОСТ 7113—77
СПЗ-38а-100 кОм-11
С1-4-0.125-120 Ом±Ю%-32
МЛТ-0,5-27 Ом±Ю%
С1-4 0.125-120 Ом±Ю%-32
С 1-4-0,125-22 кОм±Ю%-32
С1-4-0.125 10 кОм±Ю%-32
CI-4-0,125-22 кОм±Ю%-32
С1-4-0,125-2,7 кОм±Ю%-32
С1-4-0,125-7,5 кОм±Ю%-32
С1-4-0,125-1 кОм±Ю%-32
Трансформатор ФЩ5.775.012
Транзистор КТ815А
aA0.336.185 ТУ
2
1
1
2
1
2
1
2
о
1
1
1
1
2
1
1
1
2
1
3
При головке
GC24.020
При головке
К24-ЗА произ-
водства ПНР
L = 6±l,2 мГн
97
П родолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
VT4	Транзистор КТ361В ФЫ0.336.201 ТУ	1
ХР1	Розетка СНП40-16Р 6Р0.364.007 ТУ	1
А5	Переключатель функций
Rl, R2	Резистор С1-4 0,125-1 кОм±Ю%-32
	ГОСТ 25350—82	2
R3, R4	Резистор СПЗ-38и-47 кОм II
	ОЖО.468.351 ТУ	2
SA1...SA4	11 ереключа тел ь П 2 К ЕЩ0360.037 ТУ, исполнение по
	карте заказа Ф1Ц3.600.021	4
ХР1	Соединитель 01Щ-КГ 4-5/16 Р
	ГОСТ 12368—78	I
ХР2	Розетка СНГ140-16Р
	6Р0.364.007 ТУ	1
ХРЗ	Соединитель 011Ц-КГ-4-5/16-Р
	ГОСТ 12368-78	1
L3, L4	Катушка индуктивности		L = 0.69±
	Ф1Ц 1.775.001-02 пли	2	±0,12 мГн. При головке 6С24.020
L3, L4	Катушка индуктивности		L=l,0±
	Ф1Ц4.775.001 03	2	±0.2 мГн. При головке К24-ЗА пр-ва ПНР
А6	Усилитель корректирующий
Al, А2	Микросхема К553 УД1А
	6К0.348.260 ТУ Конденсаторы К50-16 ОЖО.464.111 ТУ Конденсатор К10-7В ГОСТ 5.621—77 Конденсаторы К73-9 ОЖО.461.087 ТУ	2
С!	К73-9-630В 680 пФ±10%	1
С2	К50-16-6.ЗВ-50 мкФ	1
СЗ	К73-9-100В-0,01 мкФ±10%	1
С4	К73-9-100В-5600 нФ±10%	1
С5	КЮ-7В-М1500-270 пФ±10%	1
С6	К73-9-630В-680 пФ±10%	1
С7	К73-9-100В-0,33 мкФ± 10%	1
С8	K73-9-630B-S80 пФ±10%	1
С9	К50-16-6,ЗВ-50 мкФ	1
СЮ	К73-9 ЮОВ-О.О! мкФ±10%	1
СИ	К73-9 100В-5600 лФ±10%	1
С12	КI0-7B-M1500-270 лФ-Е10%	1
0 3	К73-9 630 В-680 пФ±10%	1
С14	1 К73-9-100В-0.33 мкФ±10%	1
98 .
П родолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
С15, CI6	КЮ-7В-Н90-0.068 мкф+*о %	о
CI7, 08	КД-1 -Ml500-47 пФ±20%~	2
	ГОСТ 7159—79
	Резисторы С1-4 ГОСТ 25350—82
R1	С1 4-0,125-3,6 кОм±!0%-32	1
R2	С 1-4-0,125-62 кОм±5%-32	1
R3	О-4-0,125-51 кОм±Ю%-32	1
R4, R5	С1 -4-0,125-33 кОмх5%-32	2
R6	С 1-4-0,125-1.5 кОм±Ю% 32	1
R7	CI-4-0.125-51 Ом±Ю%-32	1
R8	С 1-4-0,125-360 Ом±Ю%-32	1
R9	С1 4-0.125-3,6 кОм±10%-32	1
R10	C1-4-0.I25-62 кОм±5%-32	1
R11	С1-4-0,125-5! кОм±Ю%-32	1
R12, R13	С1-4-0,125-33 кОм±5%-32	2
R14	CI-4-0.125-1,5 кОм±Ю%-32	1
RI5	0-4-0,125-51 Ом±Ю%-32	1
R16	С1-4-0,125-360 Ом±Ю%-32	1
R17, R18	СПЗ-30г-0,25-33-10'* Ом±
	±20%-А-ВС-3-25-1
	ОЖО.468.174 ТУ	2
R19	СПЗ-ЗОд-О,125-47-103 Ом±
	±20%-В-ВС-3-25-1
	ОЖО.468.174 ТУ	1
R20	СПЗ-ЗОг-0,25-33-103 Ом±
	±20%-Л-ВС-3-25-1
	ОЖ0,468.174 ТУ	1
R21. R22	0-4-0,125-22 кОм±Ю%-32	2
ХР1	Соединитель 011Ц-КГ-4-5/16-Р
	ГОСТ 12368—78	1
ХР2	Розетка СНП40-10Р
	б РО.364.007 ТУ	1
	Фильтр динамический		При его на-
	шумопонижающий		личин
Al	Микросхема К553 УД!А
	6К0.348.260 ТУ	1
А2	Микросхема К504 НТ2Б
	ШП0.318.000 ТУ	1
АЗ, А4	Мик пос хе ма К 553 УД 1А
	6К0.348.260 ТУ	2
	Конденсаторы
	К50 16 ОЖО.464.111 ТУ
	Конденсаторы
	К50-6 ОЖО.46 1.031 ТУ
	Конденсаторы
	К10-7В ГОСТ 5.621—77
	Конденсаторы
	К73-9 ОЖ0.461.087 ТУ
99
Продолжение табл. 36
Поз. обозна- чение	11аименование	Кол.
	Конденсаторы
	КД-1 ГОСТ 7159—79
С1	К50-6-1-15В-5 мкФ — неполярный	1
С2	К10-7В-М750-150 пФ±10%	1
СЗ, С4	К50-16-10В-10 мкФ	0
С5	K10-7B-M750-I50 пФчг10%	7
С6	КД-1-М47-5.6 пФ±10%	1
С7	К50-16-10В-10 мкФ	1
С8	КД-1-М75-33 пФ±10%	1
С9	К73-9-100В-0,01 мкФ±10%	*
СЮ	К50-16-10В-10 мкФ	1 !
СП	К73-9-100В-5600 пФ±5%	1
02	К10-7В-М1500-680 пФ±10%
С13	КД-1-М47-5.6 нФ±10%	1
04	К10-7В-М750-220 цФй-10%	1
05, С16	КД-1-М75-33 пФ±10%	2
С17	К10-7 В-М1500-1000 пФ± 10%	1 i
С18	К50-6-1-15В-5 мкФ — неполярный	1
09	К73-9-100В-4700 пФ±5%	1 1
С20	К73-9-100В-0.47 мкФ-^10%	1 !
С21	K73-9-100R-0.01 мкФ±10%	5
С22	K73-9-100B-0.I мкФ-;-10%	1 i
С23	К73-9-100Б-0.01 мкФ±10%	i
	Резисторы С1-4 ГОСТ 25350—82	j
	Резистор	» i
	СПЗ-16 ГОСТ 11077—-78
R1	С1 -4 -0.125-47 нОм±Ю%-32.	I
R2	СПЗ-16-0.25-2,2 кО.\1=ь20%	‘	i
R3	0-4-0,125-330 Ом±Ю%-32	1
R4	0-4-0.125-10 кОм£-!0%-32	1
R5	0-0.125-5,6 кОи±Ю%-32	1
R6	0-4-0,125-1 МОм±10%-32	1
R7, R8	С1 -4 0.125-30 кО м±5 % -32	2
R9	0-4-0,125-22 кОм±Ю%-32	1
R10'	0-4-0,125-1 кОм±Ю%-32	1
R11	0-4 0,125-2.7 кОм±10%-32	i
R12	0-4-0,125-10 кОм±Ю%-32	i
R13	0-4-0,125-5,6 кОм±Ю%-32	i
R14	О-4 0,125-1 кОм±10%-32	i
R15	0-4-0.125-51 кОм±Ю%-32	i
R16	0-4-0,125-220 кОм±Ю%-32	i
R17	0-4-0,125-1,5 кОм±Ю%-32	1 i
R18	0-4-0,125-2,2 кОм±Ю%-32	1
R19	0-4-0,125-1,5 кОм±Ю%-32	1
R20	0-4 0,125-11 кОм±5%-32	1
R21	0-4-0.125-1 кОм±Ю%-32	1
R22	СПЗ-16-0,25-470 Ом±20%	J
R23	СПЗ-16-0,25-6,8 к0м±20%	1
R24	0-4-0,125-3,3 кОм±Ю%-32	1
R25	0-4-0,125-10 кОм±Ю%-32	1
R2©	0-4-0,125-16 к0м±10%-32	1
Примечание
100
П^одолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
R27	С1-4-0,125-100 кОм±Ю%-32	1
R28	Cl-4-0.125-43 кОм±Ю%-32	1
R29	Cl-4-0,125-33 кОм±Ю%-32	1
R30	CI-4-0,125-1G кОм±Ю%-32	1
R3I	Cl-4-0,125-33 кОм±Ю%-32	1
R32	СПЗ-16 0,2510 kOm±20%	1
VD1	Стабилитрон Д814Л
	CM3.3G2.012 ТУ	1
,VD2, VD3	Диод полупроводниковый КД ЮЗА
	ТТ3.362.О82 ТУ	2
VT1	Транзистор КТ3102Д
	аАО.336.122 ГУ	1
VT2...VT5	Транзистор КТ315Б ГОСТ5.2116—73 Транзистор КТ315Г	4
VT6	ГОСТ5.2116—73	1
ХР1	Розетка СНП40-10Р
	6Р0.364.007 ТУ	I
А7, А8	Усилитель воспроизведения
	Конденсаторы
	К50-16 ОЖО.464.111 ТУ
	Конденсаторы
	К10-7В ГОСТ 5.621—77
	Конденсаторы
	К73-9 ОЖО.461.087 ТУ
С1	К50-16-10В-10 мкФ	1
С2	К50-16-6,ЗВ-50 мкФ	1
СЗ	КЮ-7В-М1500-100 пФ±20%	1
С4	К50-16-6,ЗВ-50 мкФ	1
С5	К50-16-10В-1С мкФ	1
СК	К50-16-168-100 мкФ	1
С7	К73-9-100В-0.022 мкФ±10%	1
С8	К50-16-1013-10 мкФ	1
С9	К73-9 100В-0.047 мкФ±10%	1
СЮ	К50-16-16В-50 мкФ	1
Cl 1	КЮ-7В-М1500-270 пФ	1
Cl 2	К50-1G-10B-IO мкФ	1
С13	К 73-9- 100В-0.033 мкФ±10%	1
CI4	K50-I6-10B-10 мкФ	1
LI, J.2	Катушка индуктивности
	ФЩ4.775.001	О	L = 2,75± ±1,55 мГн
	Резисторы
	С1-4 ГОСТ 25350—82
	Резисторы
	СПЗ-38 ОЖО.468.351 ТУ
Rl	Ci-4-0,125-270 Ом±Ю%-32	1
R2	С1-4-0,125-47 кОм±Ю%-32-А	1
R3	С1 -4-0,125-100 кОм± 10%-32-А	1
R4	С1 -4-0,125-47 кОм±10% -32-А	1
R5	С1-4-0,125-47 кОм±Ю%-32	1
101
/7родолжение табл. 36
Поз. обозна-
чение
Наименование
Кол.
Примечание
R6
R7
R8
R9
R10
R1 Г
R12
R13
R14
RI5
R16
R17
R18
R19
R20
R2!
R22
R23
R24
R25
R26
R27
R28
R29
РЗО
R31
R32
R33
R35
R36, R37
R38
R39
R40
R41
VT1
YT2
VT3...VT5
VT6, VT7
VT8
VT9
VT10...VT12
ХР1
О 4-0,125-100 Ом±Ю%-32
С 1-4-0,125-6,8 кОм±Ю%-32
CI-4-0,125 33 кОм±Ю%-32-А
0-4-0,125-10 кОм±Ю7о-32
С 1-4-0.125-1 кОм±Ю%-32
CI-4-0,125-10 кОм±10%-32
0-4-0,125-15 кОм±Ю%-32
С1 -4-0.125-6,8 кОм±Ю% 32
СПЗ-38в-470 Ом-11
СПЗ-38в 6,8 кОм-11
0-4-0,125-1,8 кОм±Ю%-32
CI-4-0,125 I кОм±Ю%-32
С1-4-0,125-1 кОм±10%-32
С1-4-0,125-1 кОм-t 10%-32
СПЗ-ЗВв-470 Ом-11
0-4-0,125-47 кОм±Ю%-32
0-4-0,125-390 Ом±Ю%-32
0-4-0,125-1 кОм±Ю%-32
0-4-0,125-33 кОм±5%-32
С 1-4-0,125-43 кОм±Ю%-32
0-4-0.125-3.3 кОм±Ю%-32
0-4-0.125-4,7 кОм±Ю%-32
0-4-0,125-10 кОм±Ю%-32
0-4-0,125-100 Ом±Ю%-32
О 4-0.125-1,8 кОм±Ю%-32
СПЗ-38в-4,7 кОм-П
СПЗ 38в-22 кОм-11
О -4-0,125-1.8 кОмч-10%-32
0-4-0,125-330 Ом±Ю%-32
0-4-0,125-5.1 кОм±Ю%-32
0 - 4-0,125-68 кОм±Ю%-32
О - 4  0.125-2,4 кОм± 10 % • 32
С1 4-0,125-1 кОм±Ю%-32
0-4-0.125-33 кОм±5%-32
Транзистор КТ3102Д
а,Л0.336.122 ТУ
Транзистор КТ3102В
aA0.336.122 ТУ
Транзистор КТ315Б
ТУЖК3.365.200
Транзистор КТ3102Г
aA0.336.I22 ТУ
Транзистор KT3I02 ВМ
aA0.336.122 ТУ
Транзистор КТ361 Е
ФЫ0.336.201 ТУ
Транзистор КТ315Б
ТУ ЖК3.365.200 ТУ
Розетка СНП 10-ЮР
б РО. 364.001 ТУ
1
1
1
1
I
1
1
1
1
1
1
I
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
3
2
1
1
3
1
102
Продолжекие табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
А2	Усилитель оконечный Конденсаторы К5О-16 ОЖО.404.111 ТУ Конденсаторы К10-7В ГОСТ 5.621—77 Конденсаторы КД 1 ГОСТ 7159—79 Конденсаторы К50-6 ОЖО.464.031 ТУ Конденсаторы КД 26 ГОСТ 23390 — 78
Cl, С2	К50-16-25В-10 мкФ	2
СЗ, С4	К50-16-25В-50 мкФ	2
С7, С8	K50-6-II-25B-100 мкФ	2
С9	К50-I6-6.3B-100 мкФ	1
С11	К50-16-6.3В-100 мкФ	1
С13, 04	КД-1-М 1500-47 пФ±20%	о
С15, CI6	КД-26-Н20 560 пФ 4т 20 %	2
07	К10 7В-М1500-0,068 мкФ±20%	1
CIS	К50-6-1J-50B-100 мкФ	1
Cl9, С20	К10 7В-М 1500-0,068 мкФ±20% Резисторы С1 4 ГОСТ 25350 —82 Резисторы СПЗ 38 ОЖО.468.351 ТУ Резисторы МЛТ ГОСТ 7113—77	2
R3, R4	С1-4-0.125-3.3 кОм±Ю%-32	2
R5	0-4-0.125-100- кОм±Ю%-32	1
R6	СПЗ-386-100 кОм-11	1
R7	С1 -4-0,125-150 кОм+Ю%-32	1
R8	0-4-0.125-100 кОм±Ю%-32	1
R9	СПЗ-386-100 кОм-11	1
RIO	С1-4-0,125-150 кОм±Ю%-32	1
Rll, R12	С 1-4-0.125-5.1 кОм±Ю%32	2
RI3, R14	0 -4 0,125-30 кОм±Ю%-32	2
R17, R18	СПЗ-386-2,2 кОм-II	2
RI9, R20	Cl-4-0,125-33 кОм±Ю%-32	2
R21. R22	0-4-0.125-6,2 кОм±Ю%-32	2
R23, R24	МЛТ-0,5-2,7 кОм±Ю%	2
R25	МЛТ-0,5-1,6 кОм±5%	1
R26	С1-4-0.125-820 Ом±5%-32	1
R27	СПЗ-386-680 Ом-11	1
R28	0-4-0.125-10 Ом±Ю%-32	1
R29	МЛТ-0,5-1,6 кОм±5%	1
R30	0-4-0,125-820 Ом±5%-32	1
R31	СПЗ-386-680 Ом-11	1
R32	0-4-0.125-10 Ом±Ю%-32	1
R33...R36	0-4-0,125-150 Ом±Ю%-32	4
R37, R38	О-4-0,125-120 Ом±Ю%-32	2
R39	0-4-0,125-10 Ом±Ю%-32	1
R40	0-4-0,125-120 Ом±Ю%-32	1
103
Продолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
ПИ R42 R43...R50 R51...R58 R59, R60 R6I, R62 R63, R64 VD1, VD2 VT1...VT6 VT7, VT8 VT9 VT10 VT11 УТ 12 VT13 VT14 VT15 VI16 УТ 17, VTI8 VT19...VT22 XPI ХР2 ХРЗ, ХР4 ХР5 АЗ Cl, С2 СЗ, С4 С5 С6 С7, С8 С9 C10...CI4 D1 D2	С1-4-0,125-10 Ом±Ю%-32 С1-4-0,125-120 Ом±Ю%-32 С1-4-0,125-470 Ом±Ю%-32 МЛТ-2-1 Ом±Ю% CI-4-0,125-10 Ом±Ю%-32 МЛТ-1-68 Ом±Ю% С1-4-0,125-3,3 кОм±5%-32 Стабилитрон КС133А СМ3.362.812 ТУ Транзистор КТ315 ЖК3.365.200 ТУ Транзистор КТ973А a A0.336.453 ТУ Транзистор КТ361Б ФЫ 0.336.201 ТУ Транзистор КТ315Б ЖК3.365.200 ТУ Транзистор КТ361Б ФЫ0.336.201 ТУ Транзистор КТ315Б ЖК3.365.200 ТУ Транзистор КТ973А аАО.336.453 ТУ Транзистор КТ972А а АО.336.452 ТУ Транзистор КТ973А а АО. 336.453 ТУ Транзистор КТ972А aA0.336.452 ТУ Транзистор КТ315Б ЖК3.365.200 ТУ Транзистор КТ808А ГЕ0.365.020 ТУ Соединитель О1Ш-ВГ-4-5/16-В ГОСТ 12368—78 Соединитель ОНИ, ВГ-4-5/16 Р ГОСТ 12368—78 Соединитель ОНЦ-ВН-1-2/16-Р ГОСТ 12368—78 Вилка СНП40-6В 6Р0.364.007 ТУ Блок управления Конденсаторы К10-7В ГОСТ 5.621—77 Конденсаторы K50-1G ОЖО.464.111 ТУ К50 16-6,ЗВ-50 мкФ КI0-7B-1190-0,068 t<2Q % К50-16-10В-10 мкФ К10-7В-Н90-0.068 ’Н-д % K50-I6-10B-10 мкФ К50 16-25В-10 мкФ К10-7В-Н90-0.068	% Микросхема К155ЛАЗ 6К0.348.006 ТУ Микросхема К155ЛА4 6К0.348.006 ТУ	1 1 8 8 2 о 2 о 6 2 1 1 1 1 1 1 1 1 2 4 1 2 1 2 2 1 1 о I 5 1 1
104
Продолжение табл. 36
Поз. обозна-
чение
Наименование
Кол. Примечание
D3, D4
D5, D6
R1
R2
R3
R4
R5, R6
R7
R8
R9
R10
R11
R12
R13
R14
R15
R16, R17
R18...R20
R21
R22
R23
R24
R25
R26
R27
R28
R29
R30
R31, R32
R33
R34
R35, R36
R37
R38
R39
R40
R41
R42
R43
R44
R45, R46
R47
Микросхема К155ЛАЗ
6К0.348.006 ТУ
Микросхема К155ЛА4
6К0.348.006 ТУ
Резисторы
С1 4 ГОСТ 25350- 82
Резисторы
СПЗ-38 ОЖО.468.351 ТУ
Резисторы
МЛТ ГОСТ 7113—77
Резисторы
ПЭВ ГОСТ 6513 — 75
0-4-0,125-10 к0м±10%-32
0-4-0,125-2,2 кОм±Ю%-32
0-4-0.125-12 кОм±Ю%-32
0-4-0,125-30 кОм±5%-32
0-4 0,125-2.2 кОм=ЫО%-32
0-4-0,125-2,2 кОм±10%-32
0-4-0.125-12 кОм±-Ю%-32
0-40,125-8.2 кОм±Ю%-32
О 4-0,125-180 Ом±5%-32
0-4-0.125-8.2 кОм±Ю%-32
0-4-0,125-180 Ом±5%-32
0-4-0,125-2.2 кОм±Ю%-32
0 -4-0.125-22 кОм±Ю%-52
СПЗ-386-150 кОм-П
0-4-0,125-2.2 кОм±Ю%-32
0 -4-0.125-430 Ом±5%-32
0-4-0,125-12 кО.м±Ю%-32
0-4-0.125-1.8 кОм±Ю%-32
0-4-0.125-33 кОм±Ю%-32
0 -4 0.125-1,2 кОм±Ю%-32
0-4-0,125-1.8 кОм±Ю%-32
0-4-0.125-150 Ом±Ю%-32
0-4 0,125-1,8 кОм±Ю%-32
МЛТ-0.5-270 Ом±Ю%-32
0-4-0,125-1 кОм±Ю%-32
ПЭВ-10-130 Ом±Ю%
0-4-0.125-430 Ом±5%-32
МЛТ-0.5-27 Ом±Ю%
0-4-0.125-430 Ом±5%-32
МЛТ-0.5-27 0м±Ю%
0-4-0.125-220 Ом±Ю%-32
0-4-0,125-1 кОм±Ю%-32
0-4-0.125-300 Ом±Ю%-32
0-4-0,125-3,6 кОм±Ю%-32
0-4-0.125-220 Ом±Ю%-32
0 -4 0,125-390 Ом±Ю%-32
С1 -4-0,125-1,2 кОм±Ю%-32
0-4-0,125-4,7 кОм±Ю%-32
0-4-0,125-3,6 кОм±Ю%-32
0-4-0,125-360 Ом±Ю%-32
I
1
1
1
2
1
1
1
1
1
1
1
}
! 2
3
1
1
1
I
1
1
1
1
1
1
2
1
1
2
1
1
1
1
1
1
1
1
2
1
105
Продолжение табл. 36
Поз. обозна-
чение
R48...R50
R51
R52
SBL..SB5
VD1...VD3
VD4...VD7
VD8
VT1
VT2
VT3
VT4...VT15
VT16
VT17
VT18
VT19
VT20
VT21
VT22
VT23,
VT25
VT24
Наименование
0-4-0,125-470 Ом±Ю%-32
CI-4-0,125-4,7 к0м±Ю% 32
С1-4-0,125-51 Ом±=Ю%-32
Переключатель ФЩ6.618.006
Диод КД ЮЗА ТТ3.362.082 ТУ
Диод АЛ 307 ГМ аЛ0.336.076 ТУ
Диол АД307БМ aA0.33G.076 ТУ
Транзистор КТ361Б
ТУ11.ФЫ0.336.201
Транзистор КТ315Б
ЖК3.365.200 ТУ
Транзистор КТ361Б
ТУ11.ФЫ0.336.201
Транзистор КТ315Б
ЖК3.365.200 ТУ
Транзистор КТ209Б aA0.336.0G5 ТУ
Транзистор КТ315Б
Ж К 3.365.200 ТУ
Транзистор КТ209Б	aA0.336.065 ТУ
Транзистор КТ815В	aA0.336.185 ТУ
Транзистор КТ209Б	а АО.336.065 ТУ
Транзистор КТ817В	аАО.336.187 ТУ
Транзистор КТ816В	аАО.336.186 ТУ
Транзистор КТ817В Транзистор КТ315Б ЖК3.365.200 ТУ	аАО.336.187 ТУ
Кол.
Примечание
XPI
ХР2
А4
С1
С2...С5
С6, С7
С8
VD1...VD4
SAI, SA2
TV1
ХР1
А1
FHI, FH2
А2
Соединитель ОНН-ВГ-11 -7/16-Р
ГОСТ 12368—78
Вилка СНП40-16В 6Р0.364.007 ТУ
Блок питания
Конденсаторы
К50-6 ОЖО 16 4.031 ТУ
Конденсатор
БМТ 2 ГОСТ 9687—73
К50-6-П1-16Б 2000 мкФ
K50-6-III-50B-2000 мкФ
К50-6-П1-25В-1000 мкФ
БМТ-2-630В-0.22 мкФ±2С%
Диод полупроводниковый КД202Д
УЖЗ.362.035 ТУ
Переключатель ПКН41-1
ЮБО. 360.006 ТУ
Трансформатор ФЩ4.700.013
Вилка со шнуром питания
ФЩ6.64 0.074
Устройство блокировочное
Ф1Ц3.610.009
Вставка плавкая ВПБ6-10
0100.481021 ТУ
Выпрямитель стабилизированный
ФП15.129.011
3
1
1
1
3
4
1
I
I
1
1!
1
1
1
1
1
1
1
2
1
1
1
1
4
2
1
4
1
1
1
2
1
106
Продолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
С1	Конденсатор К50-6-11 50В-100 мкФ
	ОЖ 0.464.031 ТУ	1
С2, СЗ	Конденсатор
	К73-9-100В 0.047 мкФ±10%
	ОЖО.461.087 ТУ	2
С4...С6	Конденсатор
	КЮ-7В-Н90-0.047 мкФ
	ГОСТ 5.621-77	3
С7	К50 6-11-25В -100 мкФ
	ОЖ0.464.031 ТУ	1
С8	К50-61-1СВ-20 мкФ
	ОЖО.464.031 ТУ	1
С9	К50-6-П-25В-100 мкФ
	ОЖО.464.031 ТУ	1
El. Е2	Прибор КН405В УФ4.336.006ТУ	2
FIJI, FLL2	Вставка плавкая ВПТ6-5
	0100.481.02! ТУ	2	0,5 Л
FU3, FH4	Вставка плавкая ВПБ6-13
	0100.481.021 ТУ	2	5 А
FU5	Вставка плавкая ВПБ-10
	0100.481.021 ТУ	1	2 А
	Резисторы С1-4 ГОСТ 25350 —82
	Резисторы
	СПЗ 38 ОЖО.468.351 ТУ
Rl, R2	СПЗ-38в-470 кОм-П	2
R3, R4	С1-4-0,25-2 кОм±10%	2
R5	С1-4-0 125-750 Ом±Ю%-32	1
R6	С 1-4-0.25-1 кОм ±10%	1
R7, R8	С1-4-0,125-470 Ом±Ю%-32	2
R9. R10	С1-4-0,125-10 кОм±Ю%-32	2
R11	С1-4-0.125-3,3 кОм±Ю%-32	1
R12	С1-4 0,125-1 кОм±Ю%-32	1
R13	С1 -4-0,1 _5-3,3 кОм± 10 % -32	1
RI4	С 1-4-0,125-680 0м±Ю%-32	1
R15	СПЗ ЗЗв-470 Ом-11	1
RI6, RI7	С1 -4-0,125-680 О.м± 10%-32	2
R1B	СПЗ-38в-470 Ом-11	1
RI9	С1-4-0,125-680 Ом±Ю%-32	1
R20	Cl-4-0,125-220 Ом±Ю%-32	1
R21	С1-4-0.125-300 Ом±Ю%-32	1
R22	СПЗ-38з-470 Ом-II	1
R23	С1-4-0,125-100 Ом±Ю%-32	1
R24	С1-4-0.125-220 Ом±Ю%-32	1
VD1...VD4	Диод полупроводниковый КД ЮЗА
	ТТ3.362.082 ТУ	4
VD5	Диод полупроводниковый КД208А
	ТР3.362.082 ТУ	1
VD6...VD8	Диод полупроводниковый КД103А
	ТТ3.362.082 ТУ	3
VD9	Стабилитрон КС175Л
	ХЫ3.369.001 ТУ	1

Продолжение табл. 36
Поз. обозна- чение	Наименование	Кол.
VT1	Транзистор КТ2О9Е аАО.336.065 ТУ	I 1
VT2 VT3	Транзистор KT3I5B ЖКЗ.Э65.200 ТУ Транзистор КТ209Е а АО.336.065 ТУ	1 1
VT4	Транзистор КТ972А а АО.336.153 ТУ	1
VT5	Транзистор КТ817Л аЛО.336.187 ТУ	1
VT6	Транзистор КТ814А аАО.336.184 ТУ	1
VT7	Транзистор КТ815А аЛО.336.185 ТУ	1
VT8	Транзистор КТ814А аА0.3.'<6.184 ТУ	1
VT9	Транзистор КТ815А аАО.336.185 ТУ	1
VT10	Транзистор КТ209Е aA0.336.065 ТУ	N
VT11, VT12 ХР1	Транзистор КТ315В ЖК3.365.200 ТУ Вилка СНП40-16В 6Р0.361.007 ТУ	2 И
ХР2	Розетка CHO46-GP 6Р0.364.007 ТУ	И
А5 Al, А2 С1	Блок автоматического регулирования Микросхема К553 УД1А 6К0.348.260 ТУ Конденсаторы К73-9 ОЖО.461.087 ТУ Конденсаторы КД 1 ГОСТ 7159—79 Конденсаторы К31-11 ОЖО.461.106 ТУ Конденсаторы КТ 1 ГОСТ 23358—78 Конденсаторы К50-16 ОЖО.464.111 ТУ Конденсаторы К73-17 ОЖО.461.104 ТУ К73-9-100В-0.47 мкФ=20%	2 1
С2	КД-1-М75-33 пФ±10%	1
СЗ	К31-11-З-Б-2400 пФ±5%-В	1
С5	К73-9-100В-0.27 мкФ±5%	1
С6	К73-9-100В-5600 пФ±10%	1
С7	К73-9-100В-0.47 мкФ±20%	1
С8	КТ-1 -М750-220 пФ±10%-3	1
С9	К50-16-25В-10 мкФ	1
СЮ	К50-16-25В-5 мкФ	1
СИ	К73-17-250В-0.47 мкФ±10%	1
Е1 R1	Прибор выпрямительный КЦ405В УФ0.336.006 ТУ Резисторы С1 4 ГОСТ 25350—82 Резисторы СПЗ-39 ОЖО.468.354 ТУ Резисторы МЛТ ГОСТ 7113—77 С1-4-0,125-100 кО.м±5%	1 1
Примечание
108
Продолжение табл. 36
Поз. обозна- чение	Наименование	Кол.	Примечание
R2	С 1-4-0,125-2 кОм±5%-32	1
R3	С1-4-0,125-5,1 кОм±Ю%-32	1
R4	С1-4-0,25-270 Ом±Ю%	1
R5	С1 -4-0,125-10 кОм±5%-32	1
R6	СПЗ-39А-1 Вт-10 к0м±20%	1
R7	С1-4-0,125-100 кОмЧ-Ю%-32	1
R8	С1-4-0,125-18 кОм±Ю%-32	1
RI0	CI-4-0,125-10 кОм±5%-32	1
R11	СПЗ-Э9А-1 Вт-10 кОм-520%	1
R13	С 1-4-0,25-270 Ом±10%	1
RI4, R15	С1-4 0,125-22 кОм±5%-32	2
R16	Cl-4-0,125-15 кОм±Ю%-32	1
R17	С 1-4-0.125-62 кОм±5%-32	1
R18	С1-4-0,125-1,6 кОм±Ю%-32	1
R19	CI-4-0,125-300 кОм+10%-32	1
R20	С1-4 0.125-18 кОм±Ю%-32	1
R21	01-4-0,125-8,2 кОм±5%-32	1
R22	МЛТ-2-330 Ом±Ю%	1
R23	С 1-4-0,25-4,7 кОм±Ю%	1
R24	С1-4-0.25-10 Ом±Ю%	1
R25	МЛТ-0,5-1 Ом±Ю%	1
SAI, SA2	Переключатель П2К
	ЕЩ0.360.037 ТУ исполнение по
	карте заказа ФЩЗ.600.017	2
VD1	Диод полупроводниковый КД521В
	дРЗ.362.035 ТУ	1
VD2	Стабилитрон Д814Г
	СМ3.362.012 ТУ	1
VD3	Диод полупроводниковый КДЮЗА
	ТР3.362.012 ТУ	1
VD4	Стабилитрон Д814Г
	СМ3.362.012 ТУ	1
	Транзисторы
VT3	КТ315Б ГОСТ 5.2116-73	1
VT4	КТ503А аЛО.366.183 ТУ	1
VT5	КТ809Л аАО.365.003 ТУ	1
ХР1	Вилка СНП40 16В 6Р0.364.007 ТУ	I
ДЛЯ ЗАМЕТОК
Документ сканирован и обработан Burlak г. Рыбинск,
получен от Демьянова В.М. (RM4AW)r. Волгоград
СОДЕРЖАНИЕ
1.	Введение....................................................1
1.1	Назначение и порядок	пользования инструкцией .	.	1
1.2	. Принятые в тексте	сокращения.........................1
2.	Техническое описание........................................2
2.1.	Общая характеристика магнитофона.......................2
2.2.	Описание конструкции магнитофона.......................5
2.3.	Принцип работы магнитофона ............................6
2.4.	Принцип работы ЛПМ.....................................9
2.5.	Принцип работы блока электроники......................17
2.6.	Расположение и назначение деталей и органов управле-
ния магнитофона...........................................22
2.7.	Назначение и расположение деталей и узлов механизма
лентопротяжного ....	 24
2.8.	Расположение и назначение деталей и узлов платы маг-
нитных головок............................................25
2.9.	Расположение и назначение деталей муфты приемной .	25
2.10.	Расположение и назначение деталей муфты подающей 25
3.	Требования безопасности....................................25
4.	Техническое обслуживание...................................26
5.	Методика нахождения и устранения	неисправностей	...	27
5.1.	Перечень контрольно-измерительной аппаратуры, обору-
дования, специнструмента..................................27
5.2.	Рекомендации по организации	рабочего	места	...	30
5.3.	Порядок разборки и сборки магнитофона при ремонте
и проведении профилактических работ ....	30
5.4.	Методика нахождения неисправностей, методы их обна-
ружения и устранения.......................................33
5.5.	Перечень возможных неисправностей и методы их устра-
нения .................................................... 33
5.6.	Регулировка и настройка.....................,	.	55
5.7.	Методика электропрогона и рекомендации по его про-
должительности ............................................65
6.	Испытания после ремонта ...................................65
6.1.	Основные параметры магнитофона и методы их проверки 65
7.	Справочные материалы.......................................67
7.1.	Сведения о взаимозаменяемости электрорадиоэлементов,
сборочных единиц,	узлов и деталей .....	67
7.2.	Данные моточных узлов.................................71
7.3.	Режимы полупроводниковых приборов	....	74
7.4.	Схема электрическая принципиальная	....	92
7	5. Электромонтажный чертеж печатных	плат ....	92
7.6.	Схема электрическая соединений........................92
7.7.	Лентопротяжный механизм. Схема кинематическая струк-
турная .................................................. 92
7.8.	Сборочные чертежи основных устройств..................92
7.9	Перечень элементов....................................92
Формат 6OX90l/is. Заказ 1267. Тираж 10000. Объем 7 п. л. 4- 3 вкл.
ЗАКАЗНОЕ »'	" ( ... 	»L..
исх.262/100
1 а —  I
i	— --___ «•?'*
от 22.01.86г. j !’СХ
На Ваше письмо сообщаем,что
400029 г.Волгоград,
ул.Николаевская
Демьянову В.М.
37	/5 ^6г.
завод отправкой документа
частным
1141'.
не занимается.Как исключение
высылаем Вам инструкцию по ремонту.
дополнительно сообщаем:для регулировки ВЧ необходимо увеличить ёмкость
конденсаторов С6С8 на усилителе корректирующем.
В.С. "Снежеть"-река в Брянской области.
приложение: инструкция по ремонту-1экз.
НАЧАЛЬНИК ЭРО ТНН
жсп.М
