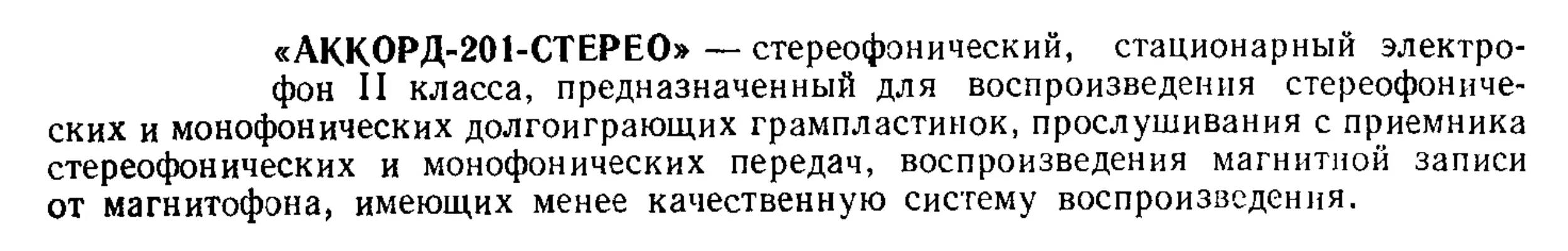

«АККОРД-201-СТЕРЕО» — стереофонический, стационарный электро-
фон II класса, предназначенный для воспроизведения стереофониче-
ских и монофонических долгоиграющих грампластинок, прослушивания с приемника
стереофонических и монофонических передач, воспроизведения магнитной записи
от магнитофона, имеющих менее качественную систему воспроизведения.
Рис. 74. Принципиальная электрическая схема электрофона «Аккорд-201-
R13

R26 6,88

R12
2208

1ЙВД

V3 .
МП40

06..5,0

—1—L^J-1
8.68 A. 08 C11„
0,01
$8™

916 CIO

2,78	.10,0 МП40

V10

Д813

R22
3,38

ггв

4.88

T

0,1

07 iyi

5,0 \1\r14

1,58

r

150

C12

338

4

1,0
R18
390

lOft^-

920

1008

68

0,958

Clf
50,0.
R2l\
68 1

C16

10ft

ri

V8
П2136

100 R3i

927

68

1

11,58

019
1000ft

П.88

Г7 U//

\+го.о

ягз

390 VB

МП25А

R301ft8

0M5
z OM

V5 МП25A

C18
50,0

R25
\4,78

R28
. 150

xi



11,78	фУ

R32	_L

П2136

0,78

V7
П37А

933 1
100

8
4ГД-35

стерео»
Основные технические данные

Частота вращения диска проигрывателя 78, 45, ЗЗ’/з мин

Чувствительность, не хуже.............. 250 мВ

Полоса воспроизводимых звуковых частот	100...10 000	Гц

Коэффициент нелинейных искажений, не бо-
лее ...................................3%

Относительный уровень шумов, не хуж& 40 дБ
Регулировка тембра звуковых частот, не ме-
нее: '

низких ...........................

высоких ..........................

Пределы регулирования стереобаланса
Рассогласование частотных характеристик
стереофонических каналов, не более . , .
Выходная мощность:.

номинальная ................... .

максимальная .....................

Источник питания......................

Напряжение питания....................

Потребляемая мощность ........

Габаритные размеры:

усилителя с ЭПУ .......... . . . .

акустической системы..............

Масса ................................

14 дБ

12-дБ

8 дБ-

2 дБ

2	Вт

3	Вт

Сеть 50 Гц 110/127/220 В

22 В

40 Вт

392 X 316 X 145 мм

363 X 270 X 131 мм

14 кг

Принципиальная схема. Электрическая схема (рис. 74) и конструкция электро-
фона выполнены по блочному принципу и состоят из следующих блоков: двух усили-
телей — У4, У5, коммутации —У1, электропроигрывающего устройства — У2,
выпрямителя — УЗ и акустических систем — Уб, У7.

Блок коммутации (У1) сос-тоит из модульного переключателя с кнопками, соеди-
ненного экранированными проводами с разъемом Х2 и элементами схемы. С выхода
звукоснимателя сигнал поступает на контакты блока коммутации, а затем на вход
обоих каналов усилителя. При работе электрофона от «Трансляции» сигнал поступаэт
на вход усилителей через делитель напряжения RI, R2, который вносит необходимое
ослаадение и предотвращает перегрузку УНЧ.

С коммутационного устройства сигнал низкой частоты поступает на предвари-
тельный усилитель' (У4, У5), собранный на транзисторах VI...V3. Первый каскад
выполнен по схеме с общим коллектором на транзисторе обратной структуры. С перво-
го каскада па второй сигнал подается через регулятор громкости R5. Второй (V2) и
третий (КЗ) каскады выполнены по схеме с непосредственной связью. Оба каска-
да охвачены отрицательными обратными связями. Глубину обратной связи по
переменному напряжению можно регулировать сдвоенным резистором стереоба-
ланса R11, включенным в каждый канал таким образом, что при увеличении усили-
теля одного из них уменьшается усиление второго. Предварительный усилитель пита-
ется стабилизированным напряжением (V10).
В усилителе низкой частоты предусмотрена возможность раздельной регулировки
тембра по низким (R19) и высоким (R15) частотам. Конденсаторы С8, С9 и резистор
R15 образуют делитель напряжения высоких частот, а конденсаторы СП, С12 и ре-
зисторы R18, R19 — делитель напряжения низких частот. Резисторы R16 и R17,
включенные последовательно с регулятором тембра низкой частоты, уменьшают
взаимное влияние регулировок. Глубина регулировки тембра определяется резисто-
рами R16 и R18 по НЧ и конденсатором С9 — по ВЧ. Регуляторы тембра ослабляют
сигнал примерно на 15 дБ. Для компенсации этого ослабления сигнал с регулятороз
подается на двухкаскадный усилитель (V4, V5).

Четвертый каскад усилителя выполнен по схеме с общим эмиттером; его нагруз-
кой служит резистор R22. Смещение на базу транзистора подается через резистор
R20 с сопротивления коллекторной нагрузки, чем обеспечивается температурная ста-
билизация режима работы транзистора.

С коллектора сигнал поступает на вход предоконечного усилителя через раздели-
тельный конденсатор С16. Предоконечный усилитель состоит из усилительного кас-
када, собранного по схеме с общим эмиттером на транзисторе V5, и фазоинвертора,

Рис. 75. Расположение узлов и деталей на плате электрофона «Аккорд-201-сте-
рео»

построенного на транзисторах V6 и V7. Нагрузкой усилительного каскада служат
базовые цепи фазоинвертора. Сигнал с коллектора транзистора V5 поступает одно-
временно на базы двух транзисторов V6 и V7. Транзисторы фазоинверторного каска-
да работают в противофазе, что обеспечивает разнофазную работу плеч двухтактного
выходного каскада.

Нагрузкой фазоинверториого каскада служат базовые цепи двухтактного выход-
ного каскада, собранного на транзисторах V8 и V9 по схеме бестрансформаторного
усилителя мощности. Оконечный усилитель работает в режиме усиления класса АВ.
Предоконечный и оконечный каскады выполнены с непосредственной связью без раз-
делительных конденсаторов. Это позволяет ввести обратную связь как по переменно-
му, так и по постоянному напряжениям и получить высокий коэффициент усиления.
Переменное напряжение обратной связи снимается с нагрузки УНЧ и через резистор
R24 подается в цепь эмиттера транзистора V4. Глубина обратной связи регулируется
резистором R24.

Температурная стабилизация выходных транзисторов обеспечивается резистором
R31. Начальный ток всех транзисторов V5...V9 задается резистором R27.

Электрофон питается выпрямленным напряжением 22 В. С помощью трансформа-
тора напряжение сети понижается и поступает на двухполупериодный выпрямитель
(V2, V3). Выпрямленное напряжение снимается со средней обмотки трансформатора
и подается на стабилизатор компенсационного типа (VI и V4).

Конструкция и детали. Конструктивно электрофон выполнен в виде трех функ-
циональных блоков и состоит из электропроигрывающего устройства и акустических
систем.

Основные органы управления выведены на переднюю панель, кнопки блока пере-
ключателя и разъем подключения —на заднюю стенку, переключатель напряжения
сети и сетевой разъем — на нижнюю.

Все блоки выполнены на печатных платах из фольгированного гетинакса. Распо-
ложение узлов и деталей на печатных платах показано на рис, 75,
Переключение рода работы осуществляется переключателем типа П2К.

В электрофоне применены: резисторы R1 (У 2,. УЗ)— типа- ПЭВ, R31 (У4, У5) —~
типа ММТ, R5, Rll, R15, R19r R24, R27 (У4, У У) типа СПЗ, R34, R35 (У4, У5) —
проволочные, остальные—типа ВС; конденсаторы С2 (-У2) — типа МБГО, Cl, С9,
СП (У 4, У5) — типа МБМ, С1 (У2) — типа БМ, С8 (У4„ У5) — типа- БМТ, CJ5 (У4,
У5) — типа КТ, СЗ (УЗ)—типа К5(ЬЗБ, С19 (У4, УS)—типа К50-&, остальные —
типа К50-3.

Данные силового трансформатора приведены в табл. П4 приложения 1.
