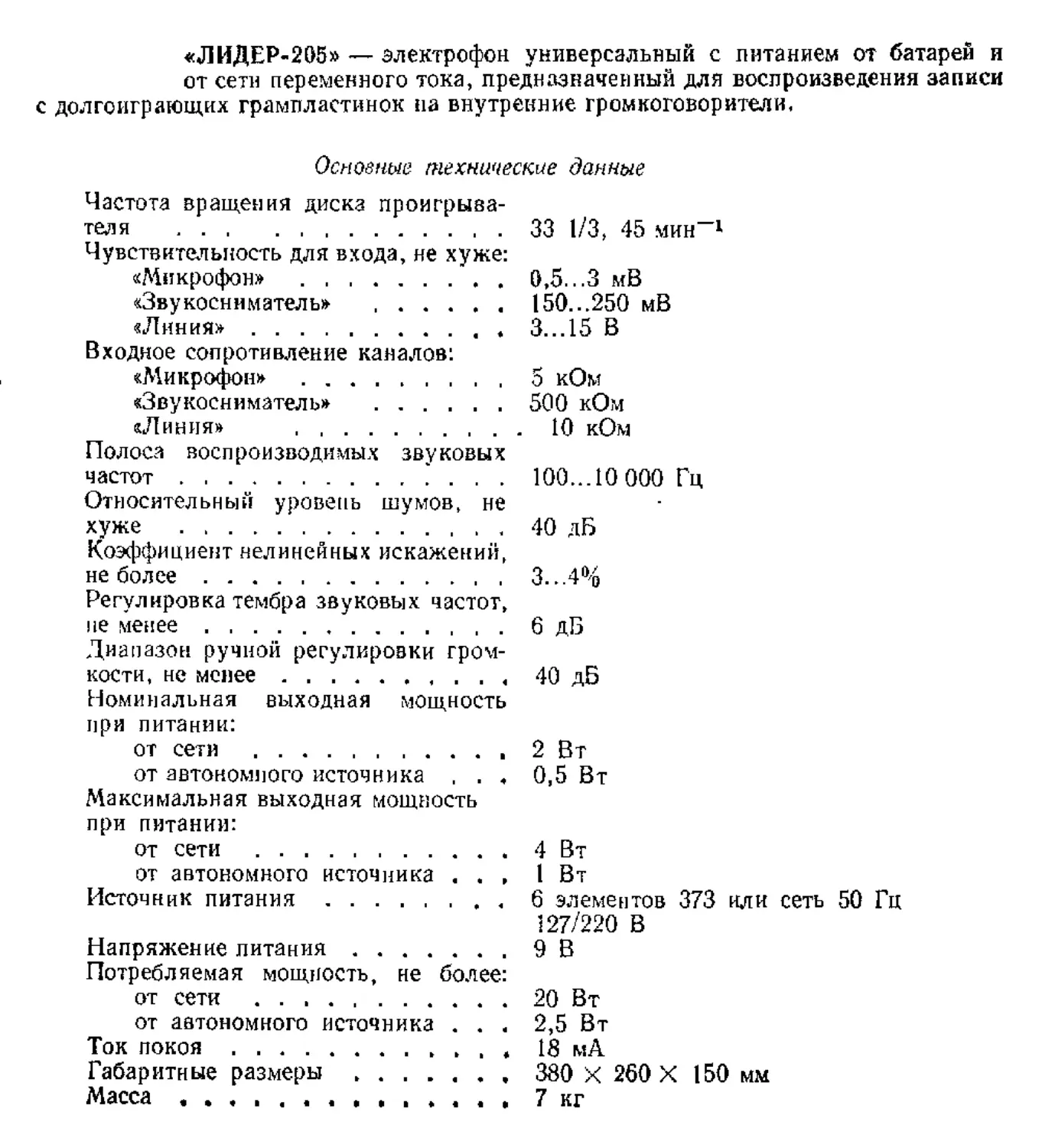

«ЛИДЕР-205» — электрофон универсальный с питанием о? батарей и
от сети переменного тока, предназначенный для воспроизведения записи
долгоиграющих грампластинок на внутренние громкоговорители,
Основные технические данные
Частота вращения диска проигрыва-
тел я ...........................
Чувствительность для входа, не хуже:
«Микрофон» ..................
«Звукосниматель» ............
«Линия»......................
Входное сопротивление каналов:
«Микрофон» ......................
«Звукосниматель» ............
«Линия» .....................
Полоса воспроизводимых звуковых
частот ..........................
Относительный уровень шумов, не
хуже ............................
Коэффициент нелинейных искажений,
не более ........................
Регулировка тембра звуковых частот,
не менее ........................
Диапазон ручной регулировки гром-
кости, не менее .................
Номинальная выходная мощность
при питании:
от сети .....................
от автономного источника , . .
Максимальная выходная мощность
при питании:
от сети .....................
от автономного источника . . ,
Источник питания.................
Напряжение литания...............
Потребляемая мощность, не более:
от сети .........................
от автономного источника . . .
Ток покоя .......................
Габаритные размеры...............
Масса............................
33 1/3, 45 мин 1
0,5...3 мВ
150...250 мВ
3...15 В
5 кОм
500 кОм
10 кОм
100...10 000 Гц
40 дБ
3...4%
6 дБ
40 дБ
2 Вт
0,5 Вт
4 Вт
1 Вт
6 элементов 373 или сеть 50 Гц
127/220 В
9 В
20 Вт
2,5 Вт
18 мА
380 X 260 X 150 мм
7 кг
д

Рис, 90. Принципиальная электрическая схема электрофона «Лндер-205»:
а — блок коммутации режима работы; б — блок входного усилителя; в — блок комму1ации выхода; с -±= блок выпрямителя;
д блок управления двигателем; <£<«— блок усилителя низкой частоты; ж — блок электродвигателя
СО 1000.0
~220в
Рис. 91. Структурная сх^ма электрофона «Лидер-205»
Принципиальная схема. Электрическая схема (рис. 90) и конструкция (рис. 91)
электрофона состоят из цепей коммутации, усилителя низкой частоты, цепей питания
с электронным блоком управления электродвигателя (БУД).
Усилитель низкой частоты выполнен на десяти транзисторах и двух диодах.
Входной каскад собран на малошумящем транзисторе V (У4) по схеме эмиттерного по-
вторителя. Выбор схемы и типа транзистора с низким уровнем собственных шумов по-
зволяет получить хорошее отношение сигнал/шум, температурную стабильность и
высокое входное сопротивление. С эмиттера транзистора V сигнал подается на регу-
лятор громкости R1 (У5) и на выход для записи на магнитофон.
Второй и третий каскады усилителя выполнены на транзисторах VI и V2 (Уб)
посхеме двойного усилительного каскада с двумя обратными связями с выхода на
вход. Стабилизация рабочей точки каскада осуществляется подачей напряжения с
резистора R8 на базу транзистора VI в зависимости от тока, проходящего через ре-
зистор R7. С изменением температуры токи транзисторов VI и V2 остаются практиче-
ски неизменными и рабочая точка выходного транзистора (V2) не сдвигается. Благо-
даря тому что резистор R5 не зашунтирован конденсатором, в усилителе возникает
обратная связь по переменному току, резко уменьшающая искажения.
Предварительный усилитель питается стабилизированным напряжением через
развязывающий фильтр R13C4. Стабилизация напряжения осуществляется диодом
В усилителе предусмотрена возможность раздельной регулировки тембра по
низким (RH) и высоким (R15) частотам. Регуляторы тембра включены между третьим
и четвертым каскадами усилителя. Конденсаторы С8,-С9 и резистор R15, R16 образу-
ют делитель напряжения высоких частот, а конденсаторы С6, С7 и резисторы R9...
R12 — делитель напряжения низких частот. С регуляторов тембра сигнал подается
на каскад, собранный по схеме с общим эмиттером (УЗ). С коллектора транзистора V3
сигнал поступает на базу транзистора V4, Усиленный сигнал подается на вход пред-
оконечного усилителя. Предоконечный усилитель выполнен на трех транзисторах
(V5...V7). Транзистор V5 собран по схеме с общим эмиттером, а транзисторы V6,
V7 — по схеме фазоннвертора. Оконечный каскад усилителя мощности выполнен по
двухтактной бестрансформаторной схеме на транзисторах VI и V2.
Выходные каскады охвачены глубокой отрицательной обратной связью по пере-
менному току через конденсатор С18 и резистор R34 с выхода усилителя в эмиттерную
цепь транзистора V4.
В блоке управления электродвигателем использован бесколлекторный электро-
двигатель постоянного тока с датчиками положения ротора на основе магнитоуправ-
ляемых контактов. Блок управления электродвигателем выполнен на десяти транзи-
сторах, четырех диодах и одном тиристоре. На транзисторах VI и V2 выполнен пред-
варительный усилитель и частотно-фазовый резонансный дискриминатор (СЗ...С5,
VH...V13, R9, R10). Сигнал с датчика подается на предварительный усилитель
(V/...УЗ) и через разделительный конденсатор С2 на LC-контур и среднюю точку
трансформатора Т (фазового дискриминатора). Фазовый дискриминатор реагирует
на фазу сигнала на обмотке 3—2. При сдвиге фаз между напряжением на обмотке
3—2 и входным напряжением фазового дискриминатора, равном 90°, сигнал на выхо-
де отсутствует. Это происходит при совпадении частоты сигнала датчика электродви-
гателя с резонансной частотой LC-контура. При отклонении частоты сигнала датчика
от резонансной частоты LC-контура выходное напряжение фазового дискриминато-
ра будет отличаться от нуля.
Полярность выходного напряжения определяется знаком отклонения частоты
сигнала датчика от резонансной частоты Z-C-контура, а амплитуда — значением этого
отклонения. Сигнал, поступающий с выхода фазового дискриминатора, усиливается
дифференциальным и предоконечным усилителями. С предоконечного усилителя сиг-
нал поступает на коммутатор электродвигателя, выполненного на магнитоуправляе-
мых контактах, взаимодействующих с магнитным полем ротора электродвигателя.
Сигналом с коммутатора управляются три выходных транзистора V8...V10, в эмитте-
ры которых включены обмотки статора электродвигателя.
Цепь C6V14 обеспечивает стабилизацию напряжения блоком управления электро-
двигателем. Переключение частот вращения диска ЭПУ происходит при переключении
витков трансформатора Т1.
Питание от сети электрофон получает через трансформатор Т и полупроводни-
ковые диоды VI...V4.
Конструкция и детали. Электрофон выполнен в виде переносной конструкции
из двух частей: электропроигрывающего устройства и акустической колонки. Корпуса
электропроигрывающего устройства и акустической колонки выполнены из ударо-
прочного цветного полистирола. На лицевой панели электропроигрывающего устрой-
ства расположены .звукосниматель, диск, кнопки переключения частоты вращения
и «Пуск».
На лицевой панели акустической колонки находятся органы управления электро-
фоном (регуляторы громкости и тембра, клавишный переключатель рода работ),
а на задней — колодка с разъемом для подключения внешних устройств, вилка для
включения в сеть переменного тока и отсек для шести элементов типа 373. В верхней
части колонки имеется ручка для переноса электрофона.
В электрофоне применены: резисторы Rl, R]l, R16, R29, R34, R40 (У5) — типа
СП, /?23(У2), R38, R39 (У 5) — проволочные, R36— типа ВС-0,125, остальные —
типа-МЛТ-0,25; конденсаторы С6 (У2), С4, CH, С18 (У5\ — типа К50-6, С1 (У2),
С8, С14 (У5) — типа КТ-1, СЗ, С5 (У2), С1 (У4), С6, С7 (У5) — типа МБМ, С4, С7
(У2), С9 (У5) — типа БМ-2, остальные — типа К50-12.
Краткие данные намоточных узлов. Трансформатор ТГ. обмотка 2—2 — 730 вит-
ков, обмотка 2—3 —270 витков, обмотка 4—5. 5—6 — 400витков; все обмотки намо-
таны проводом ПЭВ-2 диаметром 0,14 мм, индуктивностью 0,5 Г. Сердечник катушки
броневой типа М2000 НМ.
