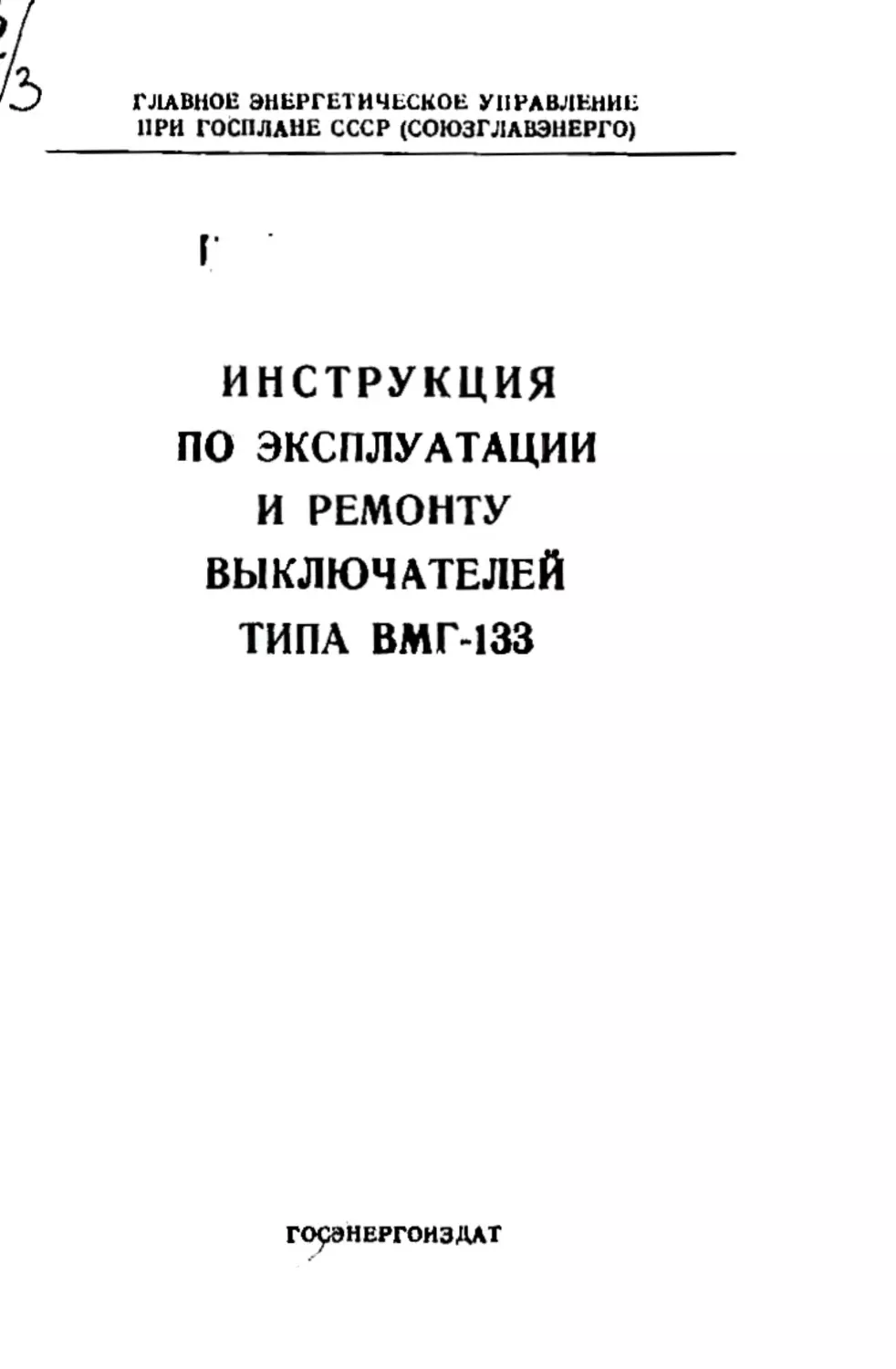

                    ГЛАВНОЕ ЭНЕРГЕТИЧЕСКОЕ УПРАВЛЕНИЕ
ПРИ ГОСПЛАНЕ СССР (СОЮЗГЛАВЭНЕРГО)
Г
ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
И РЕМОНТУ
ВЫКЛЮЧАТЕЛЕЙ
ТИПА ВМГ-133
ГОрЭНЕРГОИЗДАТ


СОСТАВЛЕНО БЮРО ТЕХНИЧЕСКОЙ ИНФОРМАЦИИ
ОРГРЗС
Автор инж. И . С . Батхон
Редактор инж. Д- Н . Булаиіевич
При подготовке настоящей инструкции были учтены следующие
директивные и информационные материмы
1. Директивные материалы No 90 и 94. Сборник директивных
материалов. Электрическая часть . Госэнерглиздат , 1961.
2. Противоаварийнын циркуляр No Э-2/61 от 9/ПІ 1961 г., «Ком­
мутационная способность выключателей типа ВМГ-133».
3. Эксплуатационный циркуляр No Э-4/62 от 17/1 1962 г.. «О ра­
боте выключателей типа ВМГ-133 при низких температурахъ
4. Информационное сообщение ОРГРЭС No Э-20/60 «Увеличение
надежности эксплуатации выключателей типа ВМГ-133».
СОДЕРЖАЛИЕ
I. Конструкция выключателей .................................................................
I
Общие сведения.........................................................................................
I
Приводной механизм................................................................................. 6
Дугогасительнре устройство и контактная система.................. ІО
II. Эксплуатация выключателей ..... ............ ............ ............ ............ .......... 23
Условия надежной работы............................................
23
Эксплуатационное обслуживание...................................................... 27
III. Капитальный ремонт выключателей.................................................. 30
Общие сведения......................................................................................... 30
Общий осмотр, отсоединение шин. снятие основных цилинд­
ров с рамы......................................................................................... 31
Осмотр я ремонт приводного механизма .................................... 31
Осмотр и ремонт дугогасительного устройства и контактной
системы............................................. ’ .................................................
36
Присоединение шип, іокраска, испытлиил выключатели
.
.
47
Оформление документации................................................................... 51
Приложение 1. Основные технические данные выключателей
.
.
52
Приложение 2. Усиление выключателей с помощью облішовкн
ях контактов металлокерамикой ...................................................... 53
Приложение 3. Указания по выполнению подогрева выключате­
лей при их установке в шкафах К РУН................................ 56
Приложение 4. Установка проволочной закладки в шариковый
клапан выключателя....................................................................... 59
Приложение 5. Измерение скорости и времени включения (отклю­
чения) выключателя с помощью вибрографа....................... 60
Приложение 6. Перечень запасных частей к выключателям
типа ПМГІЗЗ-П и ВМГ-ІЗЗ-Ш ............... ............ ............ ............ ... 65


Утвсржда'ю:
Главный, специалист-электрик
Союзглавэнсрго
П. И. Устинов
I. КОНСТРУКЦИЯ ВЫКЛЮЧАТЕЛЕЙ
Общие сведения
I. Выключатели типа ВМГ-133 относятся к малообъемным (гак
называемым «грошовым»), масляным выключателям .
Выключатели этого типа изготовляются на номинальное напря­
жение 10 кн в исполнении ВМГ-ІЗЗ -11 и ВМГ-ІЗЗ -Ш . Ранее такие
выключатели выпускались а исполнении ВМГ-133 (без дополнитель­
ных индексов) и ВМГ-133-1 *
.
Исполнение выключателей определяет
их номинальный ток и предельную мощность отключения. Номи­
нальный ток выключателей ВМГ-ІЗЗ -11 , ВМГ-133-1 и ВМГ-133 ра­
вен 600 а; ВМГ-ІЗЗ -Ш
—
1 000 в; предельная мощность отключения
выключателей ВМГ-ІЗЗ-11, ВМГ-ІЗЗ-Ш и ВМГ-133 составляет
350 Мва (при номинальном напряжении), а выключателей
ВМГ403-І
-
200 Мва.
Выключатели соответствуют требованиям ГОСТ 687-41 . Основ­
ные технические данные их приведены в приложении 1.
Выключатели типа ВМГ-.133 предназначены дли внутренней
установки в отапливаемых и неотапливаемых помещениях. Выклю­
чатели могут быть также установлены в металлических шкафах
(ячейках) комплектных распределительных устройств внутренней
(КРУ) и наружной (КРУН) установки.
Выключатели типа ВМГ-133 сочленяются с электромагнитными,
ручными, грузовыми и пружинно -грузовыми приводами .
Монтаж выключателей производится согласно заводской
«Инструкции по монтажу и эксплуатации масляных выключателей
типа ВМГ-133». Для выключателей , установленных в КРУ . следует
руководствоваться также указаниями «Инструкции по монтажу н
эксплуатации КРУ 6—10 ко серии К-111 и К-1Ѵ».
Настоящая инструкция составлена для выключателей типа
ВМГ-133 всех исполнений; необходимые сведения по выключателям
отдельных наполнений оговорены особо.
Общий вид выключателя типа ВМГ-133 показан на рис. I.
2. Выключатель смонтирован на сварной раме /. Для крепле­
ния рамы к стене (или конструкции) в углах рамы имеются четыре
отверстия под болты диаметром 16 мл. На раме выключателя раз­
мещен приводной механизм, а в нижней части рамы установлены
три сдвоенных опорных изолятора, на которых подвешены основные
(металлические) цилиндры 10.
• Выключатели
исполнения ВМГ-133-1 сняты с производства
а 1960 г., а выключатели исполнения
ВМГ-133 — ранее.
I


Для шкафов КРУ с выкатными тележками (шкафы серии К ІИ
и К-ІѴ) с целью уменьшении габаритов выключатели ВМГ-ІЗЗ-П
и ВМГ-ІЗЗ-ПІ изготовляются без рамы с несколько измененным
приводным механизмом (рис. 2). Роль рамы выполняет каркас те­
лежки КРУ.
Рис. 2. Масляный выключатель типа ВМГ -ІЗЗ в исполнении для КРУ .
Обозначения те же, что на рнс. 1.
Фаза выключателей ВМГ-ІЗЗ-П, ВМГ-ІЗЗ-П! и ВМГ-ИЗЗ пока­
зана на рис. 3. Основной цилиндр / снабжен маслоотделителем 2 и
дополнительным резервуаром 3. В основном цилиндре установлены
нижний бакелитовый цилиндр 17, дугогасительная камера 19 и верх­
ний бакелитовый цилиндр 13. Основной цилиндр закрыт фланцем 14
с проходным изолятором 13; на дне основного цилиндра укреплен
неподвижный розеточный контакт (розетка) 20. Через изолятор ци­
линдра проходит подвижной контактный стержень (свеча) 26. свя­
занный с приводным механизмом с помощью фарфоровых тяг 5
(рис. I и 2).
3


Рис. 3. Фаза выключателей ВМГ-133-!! , ВМГ-ІЗЗ -Ш и ВМГ -133.
/—основной цилиндр; 3— маслоотделитель: з-дополнительный резервуар; 4—
карман: J—отверстие кармана: в—выхлопные отверстия цилиндра; 7 —клапан;
в—мпслоуквватель; 9— мпслоспускная пробка; /0—маслоналивная пробка; II—
упорный болт; II— проушина: 13— проходной изолятор; 14—флянец проходного
июляторз: «—опорный изолятор; IS-опорное кольцо; I?— нижний цилиндр;
/(—верхний цилиндр; 19— дугогвеительная камера: X— розетка; 31 — выводной
штырь розетки; 33— фибровая прокладка: 33 — нажимная шайба; М—контактная
гайка: is— контргайка: подвижной контакт (спеча); 37— контактная колодка;
23— промежуточная пластина: 39— гибкая свяіь; —контактный выводной уголь­
ник; 31— кронштейн; 33— контактный наконечник свечи; 33— приводной иаконеи -
ник евечи; 34— шины .
Примечание. На рисунке изображена фаза выключателя старых вы­
пусков. основные цилиндры которых отличаются от цилиндров выключателей
новых выпусков (см. рис . I и II) иной формой маслоотделителя и отсутствием
шарика в корпусе мвелоухаэателя.


Выключатель ВМГ-ІЗЗ-І имеет
некоторые отличим в конструктивном
выполнении основных цилиндров и
дугогасительных камер (рис. 4).
Основные цилиндры выключателя
ВМГ-ІЗЗ -І не имеют дополнительных
резервуаров, что легко позволяет от­
личать эти выключатели по внешне­
му виду. Кроме того, маслоуказа-
тель у выключателей ВМГ-ІЗЗ-І
смещен от середины цилиндра впра­
во на угол примерно 30е.
3. Токопедущая цепь выключа­
теля ВМГ-133 проходит с верхнего
контактного угольника 30 (рнс. 3)
по гибкой связи 29 на свечу 26.
Свеча при включенном состоянии вы­
ключателя входит в ріретку 20.
С розетки ток понадает на выводной
штырь н через контактные гайкн —
на шину. При этом основные ци­
линдры находятся под напряженней
и изолированы от заземленной рамы
опорными изоляторами 15. В месте
прохода свечи через фланец 14 основ­
ного цилиндра она изолирована с по­
мощью фарфорового проходного изо­
лятора 13.
Рис. 4. Фаза выключа­
теля ВМГ-ІЗЗ-І.
I— основной цвлкіілр: t— маслоотдели­
тель; 3 — перегородка мкслоотделителя;
4—козырек; »—отверстие
для слива
масла из мае лоогделителя; 6—пыж лон­
ные отверстия цилшгдроя: 7—дно ци­
линдра: В— маслоукамтсль; J—масло­
спускная пробки: ІО— маслоналивная
пробка; // — упорныя болт; /3—проѵшипл;
/7—проходной изолятор; 14— фланец
Протодного изолятора; ‘/Л —болты креп­
леная фланца; /в—опорное колщо; /7—
нижний цилиндр; /Я— верхний цилиндр;
IS— лугогаептслыіаи камера; 10— розет­
ка; 31 — выводной штырь розетки; 33—
фибровая прокладка; 3.1— нажимная ікпЯ-
ба; 34— гайка латунная; 31— контргайка.
При отключении выключателя приводной механизм под дейст­
вием отключающих пружин приходит в движение и перемещает
тяги н соединенные с ними свечи вверх. Между розеткой и свечей
возникает дуга, которая гасится в камере 19. постоянно находящей­
ся в масле и заполненной км. Для нормального гашения дуги в ка­
мере необходима определенная скорость движения свечи, которая
обеспечивается силой отключающих пружин.
В отключенном состоянии выключателя свеча находится в верх­
нем положении. При этом слой воздуха н слой масла надежно нзо -
5


лируніг слечу от розетки, л изоляция с .иечн от основного цилиндра
обеспечивается за счет фарфорового проходного изолятора 13. баке­
литовой трубки, внутри которой проходит свеча , и верхнего бакели­
тового цилиндра 18.
При включении выключателя прпводной механизм под дейст­
вием привода приходит в движение, опускает свечи из верхнего (от­
ключенного) положения вниз до вхождения в розетку, чем замы­
кается таковсдущая цепь, н одновременно растягивает отключающие
пружины.
Приводной механизм
4. Основной деталью приводного механизма служит вал 2
(рис. 5), укрепленный на раме выключателя в подшипниках 3.
К валу приварены три двуплечих рычага, с дланными плечами ко-
Рнс. 5. Приводной механизм.
Г —рама: 7—вал: 3—подшипник вала: <—двуплечий рычаг: в—тага; в—отклю­
чающая пружина; 7—масляный буфер , в—пружинный буфер.
торых сочленены фарфоровые тяги 5. К коротким плечам двух край­
них рычагов прикреплены отключающие пружины. На коротком пле­
че qieAiicro рычага имеется ролик, которым этот рычаг прн отклю­
чении упирается в масляный буфер 7. а при включении—п пружин­
ный буфер 8 (ин рис. 5 цршюлной механизм показан в промежуточ­
ном положении).
В положении «Отключено» рычаги приводного механизма под­
няты вверх на угол примерно 2г по отношению к горизонтали. Прн
включении выключателя вал и рычаги поворачиваются на угол 54
*.
6


6, При отключении и включении выключателя точка креплений
тяги 3 (рис. 6» к рычагу 2 движется по дуге окружности, а меча 4
при этом перемещается по прямой благодаря наличию направляю­
щего устройства, роль которого выполняет проходной изолятор ос­
новою цилиндра выключателя.
Приводной механизм выключателей относится к типу криво-
шнпно-шатунных механизмов и преобразует поворотное движение
вала в поступательное движение свечей. Приводной механизм имеет
некоторые особенности:
Рис. 6. Схема действия приводного механизма.
а—положение
. В ключчнл
*
п .Отключено
*;
б—промежуточное положение.
Г —мл; 2—двуіілечна рычаг: 3—тити; «—свеча; б— направляющее устройство.
а) усилие с рычагов 2 на свечи передается через фарфоровые
тягн 3. что создает в фарфоре значительные механические напря­
жения;
б) в процессе движения механизма расположение тяг относи­
тельно свечей изменяется и поэтому на свечу перелается не только
усилие, направленное вдоль ее оси , но и усилие , направленное по­
перек оси н прижимающее свечу к направляющему устройству, что
может вызывать при дефектах регулировки заедание свечей.
6. Конны вала 2 (рис. 7) имеют проточку, образуя шейку 5 и
заплечики 4. С торцов вала на шейки свободно насажены чугунные
подшипники 7. Вал с насаженными подшипниками установлен в вы -
?езы б рамы, а подшипники укреплены на раме с помощью болтов
.
Подшипники имеют отверстие 8 для смазки.
Если между заплечиками вала и торнами подшипников имеет­
ся зазор более 1 ли, то на шейку аала надеваются шайбы 5, а
если зазор менее 0,5 лл, под подшипниками устанавливаются про­
кладки.
7. Тягн (рнс. 8) приводного механизма представляют собой фар­
форовые ребристые изоляторы на G кв, на которые армированы
стальные колпачки 2 с проушинами 3. В настоящее время колпачки
7


1ЯГ армируются с помощью ііортланД-цементной замазки, а рйнбб
армировались магнезиальной замазкой.
Портланд-цемснтная и магнезиальная замазки представляют со­
бой мелкозернистую серую массу и друг от Друга по внешнему ви­
ду неотличимы. Магнезиальная замазка обладает большей механи­
ческой прочностью, но имеет ряд недостатков. Она влитывает вла­
гу. непосредственно попадающую на армировочный шоп из возду­
хи в помещениях с повышенной влажностью. При этом нз замазки
выделяется соляная кислота и по­
степенно образуются подтеки, кото­
рые создают проводящие дорожки па
поверхности фарфора, а сама магне­
зиальная замазка при увлажнении
Рнс. 7. Вал и подшипник привод­
ного механизма.
I— рамп: I—вкл: 3— шейк» вала: 4-м-
алечккк: 3—шайб»: і— вырез п раме для
установки пала: 7 — подшипник; 4—от­
верстие дли смазки; 9— болты .
Рис. 8 . Фарфоровые
тяпі.
/ — фарфоровый ребристый
изолятор; 2—колпачок;
3— проушина; 4— картон­
ная шайба: S— армировоч­
ная аамазка.
набухает и увеличивается в объеме. Кроме того , магнезиальная за­
мазка и фарфор имеют разные коэффициенты объемного расшире­
ния. За счет этого могут появляться значительные механические на­
пряжения в фарфоре, что приводит к поломкам тяг при отключения
и включении выключателей. Поэтому фарфоровые типі , армирован­
ные при помощи мапіоэналыюй замазки, считаются неполноценными.
8. Отключающие пружины выключателей всех исполнений оди­
наковы. Па концы пружин навернуты верхнее ушко 2 (рнс. 9) с от­
верстием для сочленения с рычагом приводного механизма и пижнеа
8


.05
7iSuma
ушко 4 с хвостовиком 5. С помощью хвостовика 5 и гайки нижнее
ушко крепится к уголку на рамс выключателя.
Тпк как контактная колодка 27 (flic 3) и-гибкая связь 29 вы­
ключателя ВМГ-133-П1 выполнены более массивными, чем у выклю­
чателей других исполнений, то для обеспечения необходимой скоро­
сти отключения этих выключателей нужна большая сила отключаю­
щих пружин. Это достигнуто за счет увеличе­
ния начального (при отключенном положении
выключателя) растяжения пружин: у выклю­
чателя ВМГ-ІЗЗ-П! оно около 42 «я, у других
«ыключателей — около 28 мм. При включении
выключателей пружины дополнительно растя­
гиваются на 72 им. что обеспечивает силу
одной пружины около 140 к/', а у выключате­
лей ВМГ-ІЗЗ-П I около 160 кГ.
9. Для торможения и ограничения хода
приводного механизма служат пружинный н
масляный буферы.
Корпус 2 (рис. 10) пружинного буфера
вварен в верхнюю часть рамы выключателя.
Внутри буфера размещен направляющий ци­
линдр 3. Пружина 4 буфера удерживается
болтом ,5 с шайбой 7 и зашплинтованной гай­
кой 6. Болт может перемещаться вверх внутри
направляющего цилиндра, сжимая при этом
пружину.
Прн нажатии ролика среднего рычага при­
водного механизма на головку болта пружин­
ного буфера происходят сжатие пружины и
торможение механизма. После сжатия пружи - •
ны буфера болт своей головкой через шай­
бу 7 упирается в торец корпуса 2, осуществ­
ляя тем самым ограничение хода приводного
механизма в сторону включения.
Пружина буфера участвует также в от­
ключении выключателя, обеспечивая необходи­
мую скорость свечей к моменту размыкания
контактов. Так как контактная колодка и
гибкие связи выключателей ВМГ-ІЗЗ-ІП по
сравнению с выключателями других исполне­
ний выполнены более массивными, то на этих
выключателях установлены пружины буфера
несколько большей длины, что обеспечивает
работу пружин на пути, несколько большем
хода свечей в розетках.
Цилиндрический корпус 9 масляного бу­
фера приварен ко дну 10 и укреплен на шпильках 18 гайками. Вну­
три корпуса находится пружина II н поршень 12. Буфер залит
трансформаторным маслом. Поршень может двигаться вниз, сжимая
пружину и вытесняя масло через зазор у стенки корпуса. Поршень
возвращается в исходное (верхнее) положение пружиной //. Кор­
пус 9 закрыт крышкой 13 с прокладкой 14, предупреждающими
выброс масла из корпуса и попадание внутрь него пыли. В отвер­
стии крышки свободно установлен шток 15 с головкой 16. Головка
9
Рнс. 9. Отключаю­
щая пружина.
/ — пружина: 2—верх­
нее ушко; J —отпер-
етие пол соединитель­
ную ось: <—нижнее
ушко; 6—хппстовпк с
резьбой.


Рис. 10. Пружинный (л)
я масляный (б) буферы,
/—рама пыключптеля: 2—
корпус пружинного буфера;
3 — іілпртиляпщмВ цилиндр:
а—пружина: J — бол г: 6—гай­
ка; 7— нтПба .' 8—оіаерстяеі
Я—корпус масляного буфера:
W—дно корпуса: //—пружи­
на; 13— поршень; 13—крышка:
14—прокладка; 13 — шток; 16—
Толопка штока: /7—стопор;
М—крепежные іппилыиі с гай­
ками.
нпверпутн по резьбе на шток и имеет
стопор 17.
При нажатии ролика среднего ры­
чага приводного механизма на голонку
16 шток толкает поршень вниз, при
этом происходит вытеснение масла из-
под поршня и торможение механизма.
После вытеснения всего объема масла
поршень упирается в дно корпуса 9.
осуществляя этим ограничение хода.
Свертывая или навертывая головку
штока, можно регулировать ход привод­
ного механизма.
Вследствие некоторой потери масла
из буфера при отключении выключателя
после 400—500 операций наблюдается
значительное снижение его уровня (осу­
шение буфера), в связи с чем в буфер
необходимо доливать масло.
При повороте вали выключателя на
угол 64° точка подвеса тяги проходит
по вертикали 250 мм. Хол подвижных
контактов выключателя зависит от при­
водного механизма в небольшой степе­
ни, так как а нем предусмотрено лишь
незначительное изменение хода рычагов.
Ненормальная величина хода контактов
может возникнуть как следствие непра­
вильного выполнения передаточного ме­
ханизма от привода к выключателю.
Сочленение приводного механизма
с приводом должно быть выполнено
так, чтобы положению привода «вклю­
чено» соответствовало такое положение
приводного механизма выключателя,
Когда у пружинного буфера имеется не­
который запас хода. В противном слу­
чае при каждом включении выключате­
ля приводной механизм будет ударять
н упор, что вызовет усиленный износ
механизма или лаже его поломку.
Дугогасительное устройство
н контактная система
Основной цилиндр
ІО. Основной цилиндр является
корпусом дугогаентельного устройства.
Конструкция основного цилиндра вы­
ключателей ВМГ-133-І1, ВМГ -133 ГН к
ВМГ-133 показана па ряс. II. Основные
цилиндры выключателей ВМГ 133-11 и
ВМГ-133 (т. е. выключателей с номи -
10


пальным током GOO а) изготовляются из стали толщиной 3 мм.
Так как магнитное поле, создаваемое током нагрузки, может
вызвать интенсивный нагрев цилиндров за счет перемагничивания
и вихревых тиков, то продольный шов стальных цилиндров прова­
рен латунью, что повышает магнитное сопротивление и уменьшает
Рнс. II. Основной ци­
линдр
выключателей
ВМ1-133-П, ВМГ-ІЗЗ -Ш,
вмг-133.
а —оОщий вид; б —вид на
маслоотделитель по стрел­
ке А (увеличено).
Т —цилиндр; з— вырез; 3—
кармап; 4— коробка; S— масло­
отделитель; « — дополнитель­
ный резервуар; 7—отверстия
в стенке цилиндра; «—жалю­
зи маслоотделителя; р—от­
верстие для слива масла из
маслоотделители; 10 — шари­
ковый хлепли; II — маслона­
ливное отверстие; /2—корпус
мвелоуказвтеля.
величину замыкающегося через ннх магнитного потока. Для той же
цели дно цилиндра имеет радиальную прорезь, проваренную ла­
тунью. Основные , цилиндры выключателей ВМГ-ІЗЗ -111 (т. е. выклю-
чптелей с номинальным током I 000 в) изготовляются из листовой
латуни толщиной 4 мм. а дно выполняется из латуни или меди .
Этим устраняется напрев за счетоеремагяичнвання цилиндров. Одна­
ко даже при указанной конструкции, если нагрузка близко к но­
минальной, происходит значительный нагрев цилиндров выключа­
телей.
II


Стенка цилиндра выключателей ВМГ-ІЗЗ-П , ВМГ ІЭЗ-ІІІ и
ВМГ-133 имеет вырез 2 п виде окна, который с внешней стороны
закрыт металлическим карманом 3, припаренным к цилиндру .
1111. К основному цилиндру приварена коробка 4 (рис. И),
в верхней части которой расположен маслоотделитель 5, а іпіжняя
часть представляет собой дополнительный резервуар 6. Основной
цилиндр в верхней части сообщается с коробкой через круглые от­
верстии 7. При отключении короткого замыкании газы вместе с мас­
лом выбрасываются из основного цилиндра через отверстия в ко­
робку.
В задней стенке маслоотделителя сделаны фасонные отверстия,
которые служат направляющими соплами для выходящих из основ­
ного цилиндра газов с брызгами масла. При выходе из такого соп­
ла внутрь маслоотделителя струя масла и газов ударяется в его
стенки, капли масла оседают на стенках, а газы выходят через жа­
люзи 8 н атмосферу' (так называемый центробежный маслоотдели­
тель). Масло , собирающееся в маслоотделителе , стекает через от­
верстие 9 в дополнительный резервуар 6.
На выключателях старых выпусков маслоотделители выполня­
лись несколько по-иному, как это показано на рнс. 3. Отделение
масла в них происходит за счет многократного поворота газовой
струи между маслоотбойными стенками (так называемый лабиринт­
ный маслоотделитель).
12. Дополнительный резервуар 6 и нижней своей части сооб­
щается с основным цилиндром через отверстие, которое имеет ша­
риковый клапан 10. Заливка основного цилиндра маслом (при со­
бранном цилиндре) производится через отверстие 11. нормально за­
крытое металлической или пластмассовой пробкой на резьбе. Масло
при заливке поступает в дополнительный резервуар, а оттуда через
клапан 10 в цилиндр. При этом в осиовном цилиндре и дополни­
тельном резервуаре устанавливаются одинаковые уровни масла.
При отключении короткого замыкании и повышении давления внут­
ри основного цилиндра шарик в клапане 10 закрывает отверстие,
что препятствует вытеснению масла из основного цилиндра в допол­
нительный резервуар. Масло, поступающее посте отключения корот­
кого замыкания из маслоотделителя, увеличивает уровень масла
в резервуаре. Под действием разности уровней масла в дополни­
тельном резервуаре и основном цилиндре шарик оттесняется и чи­
стое масло из нижней части резервуара поступает в основной ци­
линдр. Главное назначение дополнительного резервуара заключается
в том. что он увеличивает объем масла и выключателе и в резуль­
тате этого после отключения коротких замыканий в масле содер­
жится меньшее количество угля на единицу объема.
Выключатели разных выпусков имеют некоторое отлнчне
в исполнении шариковых клапанов (рис. 12). В выключателях ста­
рых выпускав выпадение шарика 4 (рнс. 12,а) из канала 3 предот­
вращается шплинтом 5. В более поздних выпусках взамен установ­
ки шплинта осуществлена сферическая (рнс. 12 .6) или фасонная
(рис. 12,и) запалыіовка корпуса клапана. В месте завальцовки ка­
нал 3 клапана сужается, что делает невозможным выпадение ша­
рика.
При сферической завальцовкс клапана наблюдается следующее
явление. При заливке масла в основной цилиндр через маслоналив­
ное отверстие масло перетекает через шариковый клапан, прнжіі-
12


Mief ііійрнк 4 к краям эавальцошш н перекрывает канал .У клапана .
Этим самым клапан закупоривается и не дает возможности маслу
перетекать из дополнительного резервуара в основной цилиндр.
Может оказаться, что при наличии масла в дополнительном резер­
вуаре в основном инлннлре выключателя его не будет.
Указанный дефект клапана со сферической завальцовкой кор­
пуса должен устраняться при ремонте выключателя.
Рис. 12. Шариковый клапан выключате­
лей ВМГ-13Э-П, ВМГ-ІЗЗ-111 II ВМГ-133.
о —со шплинтом; б—со сферической мпальцов-
коЯ: в —с фасонной запальщиков.
I —основное цилиндр выключателя; 2—корпус
клапана; Л—канал клапана; і- шарик; I —
шплинт; б—место запллі .цовки .
Закупорка клапана при фасонной завальцовке корпуса невоз­
можна. так как шарик нс перекрывает полностью канал клапана
в мссіе запальцовкн.
13. Конструкция маслоуказателя показана на рис . 13. В отвер­
стие 2 корпуса / ввернут на резьбе стержень. Стекло 5 надето на
стержень и прижато к корпусу с помощью колпачка 7 и гайки 8
через прокладку 6.
Масло поступает внутрь стекла через нижнюю прорезь 4 в стер­
жне, воздух нз внутренней полости стекла выходит через верхнюю
прорезь 4.
Для предотвращен ня выброса масла вз мвсломерного стекла
при отключении короткого замыкания маслоукаэатель снабжен за­
порным шариковым клапаном. На выключателях старых выпусков
маслоуказатель шарикового клапана не имеет.
13


ключателен армнровка
44. Фланец с проходным изолятором (рис. 3) является крыш
*
кой основного цилиндра, служит опорой для крепления верхнего
контактного вывода выключателя, выполняет роль направляющего
устройства для свечи и изолирует свечу от цилиндра при отключен­
ном положении выключателя.
Чугунные фланец и колпачок (рис. 14) армированы на изоля­
торе 2 портланд-цемснпіой замазкой. На некоторых выпусках ны-
ироизводилась магнезиальной замазкой, не­
достатки которой указаны выше (см. п. 7).
Для лучшего уплотнения стыка фланца
с основным цилиндром во фланце имеется
канавка 5 с прокладкой. К колпачку 3
крепится с помощью болтов кронштейн, на
котором размешен выводной контактный
угольник.
Чугунные фланец и колпачок проход­
ного изолятора при близких к номиналь­
ным нагрузкам выключателя имеют значи­
тельный нагрев за счет перемагничиііання
и вихрепых токов. У выключателей
ВМГ-ІЗЗ-Ш для снижения нагрева фланец
и колпачок выполнены из немагнитного
чугуна.
Внутри проходного изолятора разме­
щена бакелитовая трубка 7, в которой хо­
дит свечи. Трубка в верхней своей части
имеет бакелитовую насадку 8, скреплен­
ную с трубкой заклепками. Насадка через
прокладку II упирается во внутренний бор­
тик изолятора 2, за счет чего трубка кре­
пится в изоляторе. Так как трубка является
направляющей для свечи, то для предотвра­
щения смещения нижнего копца на нее
надета центрирующая шайба 12.
При отключении коротких замыканий
газы внутри основного цилиндра находят­
ся под большим давлением и их свободный
доступ во внутреннюю полость изолятора 2
может привести к его разрушению. Для
предупреждения этого полость изолятора
со стороны основного цилиндра уплотнена;
установлена фасонная кожаная манжета
13, которая создает уплотнение между стенками трубки 7 и вну­
тренними стенками изолятора 2.
Для удержания на месте центрирующей шайбы 12 и манже­
ты 13 служит нажимная пружина 15. Пружина надета на трубку 7
и упирается в шайбу 14. поставленную внутрь манжеты 13. При
сборке пружина сжимается и фиксируется в таком положении за
счет упора в два полухомута 16. стянутых винтами на трубке 7. ’
При сжатии пружіпіы 15 ее внткн не должны касаться друг друга,
чтобы вокруг свечи не образовывался замкнутый магннтопроаод.
По той же причине стяжные болты полухомутов должны быть ла­
тунными.
14
Рис. 13. Маслоуказа­
тель.
і— корпус (бобышка); 7—
отперстие е резьбой; 3—
крепящиП стержень: <—
прорезь (иаэ) и стержне:
3—стекло: 6— ироклал ка;
1—колпачок; а—гайка с
аружнншцеЛ шайбой; 3—
шарик.


На выключателях Старых выпусков витки нажимной пружины
соприкасаются и при больших токах нагрузки пружина чрезмерно
нагревается, что приводит к обугливанию трубки 7 н манжеты 13.
Такне пружины подлежат замене при ремонте выключатели.
Для предупреждения выброса газов и масла при отключении
коротких замыканий в зазоре между свечой и стенками трубки 7
кладкп; 13— шайба;
Рис. 14. Проходной изо­
лятор.
а—проходкой изолятор; в —
пружина.
/ — фланец: і— наолятор; 3—
колпачок; 4 —армнромчнля
замазка; 5—клнаака п крышке
с уплотняются прокладкой;
4—бортик крілпкн . 7 — баке­
литовая трубка; »-насадка;
»— керхняя кожанки манжета;
10—фасонная шайба; И—про-
манжета; 14—нажимная шайба;
13— аижнии кожаная
13 — пружина; 1в— полухомут .
установлена уплотняющая кожаная манжета 9. Манжета поставле­
на внутрь насадки 8. как в гнездо, и прижата сверху фасонной
шайбой 10. В свою очередь шайба 10 помещена в выточку в кол­
пачке 3 и прижимается кронштейном, который устанавливается на
колпачке. Шайба 10 является направляющей, так как внутри нее
движется свечи. Шайба выполняется из тетниакса или фанеры , что­
бы обеспечить хорошее скольжение свечи.
• 15. Основные цилиндры подвешены к раме выключателя на
изоляторах (рис. 3). Изоляторы армируются портлаіід-цементіюй
15


замазкой. Имелись отдельные выпуски выключателей , на которых
армнровка изоляторов произведена магнезиальной замазкой, вслед­
ствие чего эти изоляторы являются неполноценными (см. п. “).
16. Конструкция основных цилиндров выключателей ВМГ-133-І
подобна описанной со следующими отличиями (рис. 4): отсутствуют
дополнительный резервуар и карман; маслоотделитель имеет умень­
шенные размеры, а масло из маслоотделителя поступает непосред­
ственно а цилиндр через отверстия 5.
Дугогасительная камера и установочные детали
17. Камера выключателей ВМГчІЗЗ-ІІ , ВМГ-ІЗЗ-111 и ВМГ-133
(рнс. 15) набрана из различного вида пластин толщиной 3 мм, из­
готовленных нз изоляционного материала. Все пластины надеты на
стяжные шпильки 14. ввернутые в фибровую или текстолитовую
опорную планку 15 и стянуты на этих шпильках с помощью фибро­
вых или текстолитовых гаек.
Первой к опорной планке 15 установлена фибровая пластина /,
затем три пластины 2 нз электрокпртопа. Пластины 2 благодари на­
личию в них вырезов образуют горизонтальную щель А. На пласти­
ны 2 уложены пластины 3, которые служат перегородкой над
щелью А. Отверстия, имеющиеся и пластинах 3, образуют верти­
кальный выхлопной колодец А.
На пластины 3 уложены пластины 4—7 . которые также образуют
щели и колодцы Б и В.
На пластину 7 уложены пластины 8—13. О-образные вырезы
в центральной части пластин 8. 10, 12 образуют карманы Г. Д. Е.
Камера имеет вид цилиндра с сегментным вырезом в своей
нижней части. Планка 15 образует с двух сторон камеры заплечики,
которыми она опирается на нижний цилиндр 17 (рнс. 3). Камера
устанавливается таким образом, чтобы ее сегментный вырез был на­
правлен в сторону отверстия 5 кармана 4 основного цилиндра.
На выключателях старых выпусков (до 1954 г.) камеры набра­
ны не из наборных пластин. а нз цельных фибровых и гетинаксо-
вых детален, также имеющих соответствующие щели, колодцы и
карманы.
18. Гашение дуги в камере выключателей ВМГ-ІЗЗ-ІІ,
ВМГ-ІЗЗ -111 и ВМГ-133 происходит следующим образом.
В выключателе, залитом маслом, в верхней части кармана 4
(рнс. 3) имеется воздушная подушка под некоторым незначи­
тельным давлением за счет столба масла в основном цилиндре.
При включенном положении свеча находится а нижнем положении
И перекрывает вход в горизонтальные щели А, Б , В со стороны сег­
ментного выреза камеры. При отключении выключателя между ро­
зеткой н свечой возникает дуга. Дуга, разлагая н испаряя масло
под камерой, создает парогазовый пузырь с большим давлением .
Газы не имеют выхода из-под камеры ди тех пор , пока при движе­
нии свечи вверх не будут открыты выходы в горизонтальные щели.
Давлением газового пузыря из нижней части основного цилиндра
в карман 4 вытесняется масло и воздушная подушка в нем сжи­
мается. Когда открывается вход в горизонтальные щели камеры,
то под действием большого давления создается интенсивное дутье
газов и масла через щели поперек дуги. Благодаря сегментному вы -
1S


t
Гайка ipufpotaa
Зшт
•
Шпи ttbtfti ntauft?
Юлом
13
A-A
Гвтиноиб
толщиной
'Z
412
выхлопные холоіЦн
IS
’ t’ahpt или октинах»
толщиной Юмм
Гетинанс
-
талинной 10мм
Iшт
Картон ЗМ
толщиной Змм
2шт
Картон ЗМ
толщиной Змм
Чимп
Карта, ЭМ
пылщинМ Змм
Зит
Картон ЗМ
толщиной Змм
Зшт
Картон ЗМ
толщиной Злом
Чщт
(w;
■Л'
И/иилока /г.вксгг.с -
литзЗал
Вшт
ІЧ
— Картон ЗМ
толщиной jjr.x
2шт
ЮК:ХNo.
Шели
V-
Картон ЭМ
иной Змм
шп
Картон ЗМ
толщиной Змм
Ішт
Картон ЭМ
толщинойЗмм
Чшт
Картой ЗМ
толщиной Змм
Зшт
У- Фи(ра
толщиной 'Рмм
Ішт
Рис. 16. Устройство дугогасительной камеры выключате­
лей ВМГ-ІЗЗ-П, ВМГ-133-111 , ВМГ -133,
1—фибровая пляствпя; ?—в, 9— II— пластпны ни элехтрокартона;
7, 13— гетвнахсовме пластины; Н—текстолитовые стяжные шпильки
с гайками; IS— планка; Л — пижния щель: А'-е ре дцяя
щель; В—
верхняя щель: Г—нижний карман; Д—средний карман; £—верхний
карман; Л, £>' . В—выхлопные колодцы .
розу в нижней части камеры обеспечиваются наиболее благоприят­
ные условия для дутыі через щели. К моменту начала дутья дуга
соприкасается с ннжней фибровой прокладкой камеры, прн этом
происходит мощное газообразование, чем усиливается дутье. В мо«
2 Инструкция пр эксплуатации
jy


litliT перехода тока через нулевое значение давление о зоііе горе­
ния дуни спадает н в это время сжатии в кармане 4 воздушная
подушки расширяется и подобно поршню обеспечивает подачу све­
жею масли в зону шелей. В результате при переходе тока через
нулевое значение за счет действия поперечного дутья и поступления
свежего масла происходит восстановление электрической прочности
промежутка между свечой и розеткой и протекание тока прекра­
щается.
При отключении малых токов газообразование происходит сла­
бо и дутье может оказаться недостаточным для восстанонлашя
Рис. 16. Дугогаснтелыіая камера выключателя
ВМГ-133-L
I— нижпнП ггтннаксоаыЛ диск; 3~ перхппЯ гетянкксаныа
диск; 3— гетпііііксокай трубка; Г—гстінікксопая втулки; 3—
промежуточной контакт; в— гиеадо; 7—стальной стакан.
электрической прочности промежутка, даже тгрн открытіи всех трех
щелей. В этом случае горение дуги будет продолжаться, и тогда
карманы, расположенные а верхней части камеры, также будут за­
полнены газом «од давлением. При переходе тока через пулевое
значение и уменьшении давления в зоне горения дуги дополнитель­
но к поперечному дутью создастся дутье вдоль канала дуги за счет
карманов. Это обеспечивает гашение милых токов .
Некоторые экземпляры выключателей ВМГ-133-П и ВМГ-ІЗЗ-ИІ
имеют камеры с высотой щелей, которая отличается от нормаль­
ной. Низкие щели вызывают недостаточное дутье , что препятствует
быстрому восстановлению прочности промежутка. Высокие щели
дают чрезмерно свободный выход газам, вследствие чего резко спа­
дает давление, дутье ослабевает, и это также мешает процессу га­
шения тока. Высота щелей камер должна быть приведена в норму
при ремонте выключателей.
Некоторые выпуски выключателей имеют камеры с нижними
пластинами, выполненными нс из фибры , а из файеры, что снижает
эффективность дутья. Такне пластины должны быть заменены на
фибровые.
19. Камера выключателей ВМГ-133-l покована на рис. IG. Ка­
мера выполнена из нижнего / « верхнего Д' гегшіаксовых дисков,
18


скрепленных между собой. За счет имеющихся и лисках вырезов
в камере создана одна горизонтальная щель. В верхний диск ввер­
нута на резьбе гетимаксовая трубка 3. В нижний диск установлены
промежуточный латунный контакт 5 и гетинаксовая втулка 4. Каме­
ра в нижней части имеет четыре цилиндрических гнезда 6, в кото­
рых размещены стальные стаканы 7.
Гашение дуги я камере осуществляется так же, как и у описан­
ных выше выключателей. Роль кармана, имеющегося в основных
цилиндрах выключателей ВМГ-133-П , ВМГиІЗЗ-ПІ н ВМГ-ЦЗЗ, в вы­
ключателях ВМГ-433-1 выполняют стаканы 7 камеры. Наличие про­
межуточного латунного контакта уменьшает износ свечи, так как
дуга вначале горнт между ламелями розетки н спечой, а затем —
между ламелями н промежуточным контактом.
20. Опорное фанерное кольцо 16 (рис. 3 и 4) установлено на
дно основного цилиндра. Чтобы при установке на дно основного
цилиндра кольцо нс упиралось в выступающий конец маслоспуояпой
пробки, оно имеет вырез .
На опорное кольцо установлен нижний бакелитовый цилиндр 17.
Нижний цилиндр выключателей ВМГ-133-П, ВМГ -ІЗЗ-111 и ВМГ-133
имеет вырезы: в нижней части — под выступающий корпус шарико­
вого клапана, в верхней части —под опорную планку камеры. Ниж­
ние цилиндры этих выключателей старых выпусков выполнены со­
ставными, наружный цнлнндр свободно надет на внутренний, имею­
щий меньший диаметр.
Верхний бакелитовый цилиндр имеет трн отверстия 6. которые
устанавливаются соответственно отверстиям в основном цилиндре
выключателя. В нижней части бакелитовый цилиндр 18 расточен и
Своим бортиком прижимает камеру.
На выключателях ВМГ-133-ІІ, ВМГ -ІЗЗ-111, ВМГ- ' І ЗЗ
верхний
цилиндр имеет вырез, обращенный в сторону отос|н-тня 5 кармана 4
в основном цилиндре. Нп выключателях разных лет выпуска выре­
зы верхнего цилиндра выполнялись по-разному (рис. 17). Во время
отключения коротких замыканий вследствие образования под каме­
рой газов с большим давлением, у верхних цилиндров выключате­
лей старых выпусков (рис. 17,в и е) появляются разрывы бакелита
в углах выреза 3. Поэтому у верхних цилиндров с таким вырезом
форма выреза должна быть изменена.
Контактная система
21. Основной деталью подвижного контакта (рис. 18) выключа­
телей всех исполнений является медный стержень диаметром
22 мм. На одном конце стержень имеет резьбу для крепления кон­
тактной колодки 2 и наконечника 3 с проушинами для фарфоровой
тяги приводного механизма. На другом конце стержня находится
съемный латунный наконечник 5. Наконечник имеет полусфери­
ческую головку и хяостовпік, которым он ввернут в торец стержня
До отказа. В мосте стыка стержень и головка накоиечпнка расксрпе-
иы для предотвращения самопроизвольного отяертыяання наконеч­
ника.
Выключатели ВМГ-ІЗЗ -111 имеют контактную колодку и гибкую
связь большего сечения, чем выключатели других исполнений . Для
улучшения контакта между отдельными листами медной фольги
2*
19


Р
и
с
.
1
7
.
В
е
р
х
н
и
й
н
н
л
я
и
д
р
.
с
б
о
л
ь
ш
и
м
в
ы
р
е
з
о
м
о
р
я
м
о
у
г
о
л
ь
и
о
й
ф
о
р
м
ы
:
б
—
с
б
о
л
ь
ш
и
м
в
ы
р
е
з
о
м
п
о
л
у
к
р
у
г
л
о
й
ф
о
р
м
ы
:
в
—
с
м
а
л
ы
м
в
ы
р
е
з
о
м
б
е
з
п
е
р
е
м
ы
ч
к
и
:
в
—
с
м
а
л
ы
м
в
ы
р
е
з
о
м
с
п
е
р
е
м
ы
ч
к
о
й
.
/
—
о
т
в
е
р
с
т
и
и
;
3
—
б
о
р
т
и
к
:
J
—
в
ы
р
е
з
.
<3
20


концы гибкой связи пропаяны. На выключателях старых выпусков
это не выполнялось.
22. Розетка (рис. 19) собирается на шестигранном медном ос­
новании, имеющем выводной контактный штырь 2 с резьбой М22.
К основанию на гибких связях 4 болтами крепятся шесть медных
плаепгн-ламелей 3. Для улучшения контакта между отдельными
листами медной фольги в местах присоединения копцы гибких свя­
зей пропаяны. На выключателях старых выпусков концы гибких
связей не пропаивались.
Ламели отжимаются к осн оозеткн пружинами 8. которые упи­
раются в нажимное кольцо Я Для предупреждения нагрева кольца
вихревыми токами оно выполняется из гетннакса. Пружины удер­
живаются от сползания с кольца винтами 10, ввернутыми в кольцо
на резьбе. Под ламелями помещено опорное стальное кольцо Н,
которое не позволяет им завалиться внутрь розетки. Пружины на­
ходятся в сжатом состояния, при вхождении свечи в розетку пру­
жины получают дополнительное сжатие до размера 14 мм.
Розетка установлена в дне основного цилиндра (рис. 3 и 4).
Для предупреждения течи масла под основание розетки установле­
на фибровая прокладка 22. Розетка крепится с помощью гайки 24
с установкой под гайку нажимной шайбы 23. Нажимная шайба
нынолненя из латуни или алюминия, так как стальная шайба будет
сильно нагреваться за счет магнитного потока вокруг тоководущего
штыря.
Розетки выключателей всех исполнений размерами деталей не
отличаются. Штыри розеток выключателей ВМГ-133-ПІ выпуска
позже 1953 г. имеют увеличенный диаметр выводного штыря с резь­
бой 2М27.
23. Контактные поверхности свечи и ламелей розетки выключа­
телей подвержены сильному износу прн отключениях н включениях
больших токов, вследствие чего коммутационная способность этих
выключателей является недостаточной .*
Сильный износ контактов выключателей при включении боль­
ших токов связан с особенностью работы розеточных контактов.
При появлении тока в цепи во время включения тох распределяет­
ся между ламелями розетки. При этом па ламели как на проводни­
ки. обтекаемые током , действуют силы взаимного притяжения и они
прижимаются к оси розетки. Это препятствует вхождению свечи
в розетку, вызывая вибрацию контактов, н чем больше включаемый
ток, тем сильнее противодействие. Кроме того, вхождению свечи
в розетку мешают также силы механического воздействия (трепне
о ламели, острые края наплывов). Вследствие этого время горения
душ между свечой и ламелями увеличивается, что приводит к боль­
шому износу их контактных поверхностей, а в некоторых случаях
вызывает повреждение выключателей. Па продолжительность горе­
ния дуги на контактах влияет величина тяговых усилий, которые
развивает привод выключателя в процессе включения. Поэтому
1 Коммутационная способность выключателя характеризуется
предельным количеством операций (отключений и включений) под
током определенной величины, которое выключатель может выдер­
жать без ремонта его контактов или дугогасительного устрой­
ства.
21


износ контактов зависит нс только от величины тока короткого за­
мыкания, по и от типа привоза. Выключатели, сочлененные с руч­
ным» приводами типа ПРБА (РВА), включать на короткое замыка­
ние вообще пе следует, так как шроцссс включения выключателя на
короткое замыкание таким приводом происходит наиболее небла­
гоприятно в связи с недостаточными тяговыми усилиями
Рнс. 18. Свеча с
0 —верхнее расположение гибкой связи: fl—ннжпее расположение гибкой связи ,
гайка: 5— лагунный наконечник; < —гибкая связь; 7.
Даже выкли>чя гели с усиленными дугостойкой облицовкой кон­
тактами (см. п . 26) не следует включать на существующее в цели
Короткое замыкание, если они оборудованы ручными приводами
типа ПРБА.
1 Исключения из этого правила оговорены в п. 24 , «б».
22


іі. ЭКСПЛУАТАЦИЯ ВЫКЛЮЧАТЕЛЕЙ
Условия надежной работы
тИпа24НЛАГ1тапгЧ,АпгТ “0ММУгациои1|ая способность выключателей
Г'133 вследствие сильного износа контактов накладывает
некоторые ограничения в их использовании '.
б)
гибкой связью.
' ароушиивмн; 4-«оитт-
где тое«тюг^»^.?ЯМе,'ЯТЬ ««датели в электрических цепях.
„Л.?7/5 я частые операции с большими коммутационными та­
ит д)
пС устяноикн- «Пі’пные асинхронные двигатели
шнміі' iZL',ll"IO,,STM" “ “Р-ческих и ' ""
*
< ^ь-
рации п;ХTM7“тко
И ДОПуОКаеТ<:Я “ TM "^е, если one-
1 См. также приложение 7 (вкладыш).
23


б) Применение для лыключателен ручных приводов типа ПРБА
должно быть по возможности ограничено. В случае использования
таких приводов они должны быть ограждены от выключателя ме­
ханически достаточно прочной перегородкой. После автоматического
отключения нельзя включать выключатели повторно до устранения
9
5*
короткого замыкания, что должно
быть подтверждено сообщением
потребителя
(телефонограмма,
протокол) или непосредственной
проверкой (измерение мегоммет­
ром. тіофазное испытание рабо­
чим напряжением, подача напря­
жения со стороны потребителя
и т. д.) , прячем при проверке
должны соблюдаться необходи­
мые меры техники безопасности.
Немедленное повторное включение
после автоматического отключе­
ния допускается только в случае
крайней необходимости, например
для восстановления питания осо­
бо ответственных потребителей.
в) 'Выключатели с ручными
приводами типа ЛРБА, находя -
б)
Рнс. 19. Розетка.
а— розетка в собранном виде; б —пру­
жина.
I — основание ровстки; 1~ пыаодной
штырь с резьЛой; 3— ламель; <— гибкая
свить; «—болт: б—шайба; 7—пружина-
щая шайба; в— пружина: 9— нажимное
кольцо; 10— вніп; {/—опорное кольцо .
d
D
1
1
Рабочих
витком
Всего
витков Длана Вес.
V/
Ход,
мм/усилив,
кГ
м 12.5
SI
3,4
0,6
7
233 о.поз
7/3.5
1,6
12.6
IP
3
0.6
7
231
0.003
6/3.5
ІЛ 12.6
18
2,0
0
7.0
246 0.000
4/3.4
24


щиеся а эксплуатации и имеющие ограждения приводи от выключате­
ля сетками или недостаточно прочными перегородками, после авто­
матического отключения не должны включаться повторно до выяв­
ления и устранения короткого замыкания. Устранение короткого за­
мыкания подтверждается нли проверяется в соответствии с п. «б».
г) Выключатели с электромагнитными, грузовыми я другом»!
приводами, допускающими дистанционное включение, должны иметь
вынесенное управление, с тем чтобы персонал не находился в не­
посредственной близости от выключателя.
25. Основными причинами, приводящими к большому износу
контактов выключателей, являются малая дугостойкость контактов
и наличие больших тормозных сил, действующих на свечу при вхо­
жденіи! ее в розетку, во время включения больших токов .
В настоящее время для повышения коммутационной способно­
сти выключателей производится их усиление, описанное в прило­
жении 2. За счет применения дугостойкой металлокерамической об­
лицовки (кнрнс) значительно снижается износ контактов под дей­
ствием электрической дуги, а приданием конусообразной формы
наконечнику контактного стержня достигается уменьшение противо­
действующих сил прн вхождении свечи в розетку.
Усиленные выключатели с такими контактами в отличие от вы­
ключателей обычного исполнения имеют в своем обозначении бук­
ву У (например, ВМГ-ІЗЗ-П-У).
26. Усиление контактов выключателей производится силами
предприятий. Необходимость усиления определяется с учетом сле­
дующего:
а) -при величине тока короткого замыкания менее 30% пре­
дельного тока отключения выключатели, сочлененные с любыми
типами приводов, могут не усиливаться, за исключением оборудо­
ванных двукратным ЛИВ;
б) прн вели>жне токов короткого замыкания от 30 до 70%
предельного тока отключения усиливаются выключатели, сочле­
ненные с ручными, грузовыми, пружинно-грузовыми и пружинны­
ми приводами; выключатели, сочлененные с электромагнитными
приводами могут не усиливаться, кроме оборудованных двукрат­
ным АПВ;
в)і прн величине тока короткого замыкания выше 70% предель­
ного тока отключения выключатели, сочлеиные с любыми типами
приводов, должны усиливаться;
г) в цепях с большими коммутационными токами выключатели .
должны усиливаться вне записимости от величины тока короткого
замыкания и лрн сочленении с любыми типами приводов.
В первую очередь усиливаются выключатели, оборудованные
ручными приводами типа ПРБА, оборудованные двукратным АПВ
и работающие в цепях с токами короткого замыкания более 70%
предельного тока отключения.
27. При больших нагрузках (свыше 80—85% номинальной) воз­
никает значительный нагрев розетки, основного цилиндра , фланца
и колпачка проходного изолятора н как слелстлие—нагрел всего
выключателя. Для выключателей с большими токовыми нагрузками
(с продолжительностью нс менее 5—6 ч п сутки) необходимо пре­
дусматривать следующее:
а) При установке выключателя в отдельной камере должны
быть выполнены мероприятия по улучшению охлаждения камеры,
25


которые определяются местными условиями. Могут быть применены
жалюзийные решетки для естественной вентиляции, сетчатые двери
и ограждения, установка взамен дверей барьерного ограждения ,
устройство общей вытяжной вентиляции для нескольких камер
и т. д. При этом должзіы быть соблюдены требования техники безо­
пасности.
б) Нагрузка шкафов КРУ’с выключателями ВМГ-йЗЗ -ІІІ не
должна превышать 900 а.
в) При нагрузках свыше 200 а непосредственное подсоедине­
ние алюминиевых шин к выводному штырю розетки не допускается;
необходимо применение медно-алюминиевых контактных переходов
(см. п . 64).
2в. При использовании выключателей в КРУН должны учиты­
ваться следующие особенности:
а) Температура внутри шкафа КРУН близка к температуре на­
ружного воздуха '. Поэтому при низкой температуре наружного воз­
духа масло выключателей, установленных в КРУН , увеличивает
свою вязкость, что в значительной мере повышает сопротивление
движению свечей выключателя. Кроме того, загустевает смазка
в узлах трения (даже при применении низкотемпературных сма­
зок). В результате этого снижается скоросіь движения свечей вы­
ключателя, что недопустимо. Поэтому для выключателей , установ­
ленных в КРУН в местности с низкими температурами наружного
воздуха, необходимо устройство подогрева выключателя . Установка
подогрева выключателя производится в том случае, если по средне­
годовым показателям п данной местности в году более 5 календар­
ных суток, когда температура ниже —25° С держится в течение су­
ток свыше 5 ч подряд. Включение подогрева осуществляется в тех
случаях, когда температура ниже —25“ С держится свыше 5 ч под­
ряд
*
.
Выполнение устройства для подогрева выключателя произво­
дится в соответствии с указаниями приложения 3.
б) В шкафах КРУН с небольшими нагрузками (менее 200 а)
при определенных метеорологических условиях имеет место отпо-
теваініе изоляции, так как за счет неплотностей и наличия жалюзи
имеется воздухообмен между наружной средой и шкафом КРУН.
а колебания температуры внутри шкафов КРУН с небольшими
нагрузками почти такие же, как и у наружного воздуха. Даже при
слабом загрязнении и незначительном отпотевании возможно пере­
крытие фарфоровых изоляторов. Для выключателей типа ВМГ -ІЗЗ
положение усугубляется тем, что при номинальном напряжении
10 кн на выключателях применяются изоляторы класса 6 м.
Для предупреждения отпотевания изоляции в шкафах КРУН
с небольшими нагрузками жалюзи или отверстия в полу и стенках
должны быть закрыты, а в период резких суточных колебаний тем­
ператур и высокой относительной влажности воздуха необходим
обогрев шкафов КРУН. Для обогрева шкафов можно использовать
устройство подогрева выключателей; мощность его в этом режиме
может быть взята равной 600—700 вт.
1 При той же температуре наружного воздуха температура
в закрытом распределительном устройстве существенно выше, чем
внутри шкафов КРУН.
1 Температуря —25° С. при которой включается подогрев, указа­
на исходя из условий надежной работы выключателя.
26


29. У выключателей должны быть устранены дефекты н недо­
статки, отмеченные выше при описании их устройства и перечислен­
ныевтабл. I.
Таблица I
Характерные дефекты и неисправности выключателей
Наммеломнпе дефекта
Где дано
оннсаипе
дефекта
Примечание
Лрмировка изоляторов (тягн,
проходные и опорные изоля­
торы) магнезиальной замазкой
и.7
Имеется на выключате­
лях выпуска 1951 —
1953 гг.
Осушение масляного буфера
п.9
Наблюдается на выклю­
чателях. которыми про­
изводится большое ко­
личество операций
Закупорка шарикового клапана п. 12
Наблюдается у выключа­
телей ПМГ-ІЗЗ-П и
ВМГ-ІЗЗ -Ш з -да «Элек­
троаппарат
*
с завод­
скими номерами от
12000 до 30000
Нагрев нажимной пружины про­
ходного изолятора
п. 14
Наблюдается у выключа­
телей старых выпусков
Неправильные размеры высоты
щелей камер
п. 18
Имеется у отдельных
выключателей
ВМГ-1ЭЗП и ВМГ-ІЗЗ-Ш
Выполнение нижней пластины
камеры из фанеры или сети-
накса
и. 18
То же
Разрывы нижней части верхне­
го бакелитового цилиндра
Сильный износ контактных по­
верхностей свечи и ламелей
розетки при производстве
операций под большими то­
ками
Повышенный нагрев выключа­
теля при больших нагрузках
и. 20
пи. 23. 24
н. 27
Наблюдается у выключа­
телей ВМГ-133-U и
ВМГ-ІЗЗ-Ш
Наблюдается у вы­
ключателей всех ис­
полнений
При низких температурах на­
ружного воздуха снижаются
скорости движения свечей и
при определенных условиях
отпотевают и перекрываются
изоляторы
п. 28
Іаблюдается при уста­
новке выключателей в
шкафах КРѴН
Эксплуатационное обслуживание
30. Эксплуатационный надзор включает производство обычных ,
дополнительных и специальных осмотров выключателя (совместно
с другим оборудованием). Осмотр выключателя производится я сро­
ки, установленные Правилами технической эксплуатации. Особое
27


внимание следует уделять специальным осмотрам — после отключе­
ния короткого замыкания, п темноте, в КРУП при неблагоприятных
метеорилогаческих условиях (высокие или низкие температуры на­
ружного воздуха, туман н т. д.) . При осмотрах проверяются состоя­
ние выключателя и отсутствие дефектов, мешающих его нормальной
работе.
а) Проверяется уровень масла в выключателе по масломерно­
му стеклу. Уровень масла изменяется в зависимости от нагрева, ко­
торый зависит от нагрузки выключателя и температуры наружного
воздуха. Границы видимости мвеломерного стекла обеспечивают
контроль за уровнем масла при изменении его температуры от —40
до +40° С. Если уровень масла о выключателе недостаточен, про­
изводится его долинка (с выводом выключателя из работы).
На выключателе, в котором неизвестен уровень масла, должны
быть сняты предохранители цепей управления, чтобы исключить воз­
можность отключения под действием защиты или от ключа управ­
ления; отключение цепи должно быть произведено другим выклю­
чателем. Проверяется отсутствие течи и подтеков масла из основ­
ного цилиндра о месте выхода штыря розетки. Течь может появить­
ся за счет дефектов прокладки между осігоііаюіем розетки и дном
цилиндра. При осмотре выключатели после отключения короткого
замыкания проверяется отсутствие выброса масла через жалюзи
маслоотделителя. Значительный выброс масла свидетельствует о не­
нормальном отключения короткого замыкания; выключатель должен
быть выведен из работы и осмотрен. Если после отключения корот­
кого замыкания отмечено потемнение масла в маслоыерном стекле,
масло в выключателе следует заменить.
б) Внимательно осматриваются тяги, проходные и опорные изо­
ляторы. обращается внимание па отсутствие трещин и степень за­
грязнения поверхности фарфора; в необходимых случаях произво­
дится ішотирка изоляции (с выводом выключателя из работы).
в) При осмотрах проверяется отсутствие ненормального нагрева
выключателя; признаками перегрева выключателя является специ­
фический едкий запах горелой изолинии вследствие обугливания
нижнего и верхнего бакелитовых цилиндров и камеры. При этом
темнеет также масло, что видно в масломерном стекле. Особое
внимание контролю нагрева выключателя следует уделять при боль­
ших нагрузках и высокой температуре окружающего воздуха.
г) При осмотрах выключателя при низкой температуре наруж­
ного воздуха проверяется работа устройства для подогрева выклю­
чателей. установленных в КРУН. Если выключатели ис оборудовн -
ны подогревом, то при температурах наружного воздуха минус
00° С следует отключать действие АПН на выключателях, оборудо­
ванных им.
31. Текущий ремонт выключателей производится по мере не­
обходимости. При текущем ремонте устраняются отдельные ненспрап-
пости выключателей, выполняются осмотр и очистка наружных ча­
стей. подтягиваются контакты.
32. Кіішіта .ішіый ремонт аыуіючатслсй производится не реже
одного разд и три гчііа Внеочередной капитальный ремонт выклю­
чателя производится после предельного количества отключений ко­
ротких замыканий (табл. 2) и операций с отключением большие
токов согласно данным табл. 3. При капитальном ремонте выклю­
чателя составляется акт.
28


Таблица '2
Предельное количество операций иод током короткого
замыкания, допустимое для выключателей
________________
без проведения ремонта________
_____
Тип приводи
Форма выпол­
нения кои-
глжпюЛ си­
стемы выклю­
чателя
Отключаемая
мощность
НАН ток
Допустимый
режим работы
выключателя
Периодичность
осмотра контакт­
ной системы
Электромаг­
нитный
ПС-10
Медиан Номиналь­
ная мощ­
ность
Отключение
без АПВ
или с одно­
кратным
АПВ
Без ограни
После одно­
кратного АПВ
ялн двух
отключений
Элсктромаг- Облицован - 1 Іомина ль-
После отклю-
нитиый
ПС-10
пая метал­
локерами­
кой
пая мощ­
ность
ченнй
чепня шести
коротких замы­
каний или двух
неуспешных
АПВ
Ручной
ПРБА
Медная Не более
10 ка
о—т-во-
т-во
выдержка
времени за­
щит равна 0
После отклю­
чений по ука­
занному циклу
То же Облицован-
пая метал­
локерами­
кой
Нс более
20 ка
То же
То же
■■
Медная Нс более
10-15 ка
О-Т -О-
ВО
После данного
цикла или дру­
гой последова­
тельности опе­
раций
После отключе­
ния указанного
цикла
■■
•
Не более
15-20 ка
О—Т-ВО
•
N
■
Нс более
5ка
О-Т-В -
Z-O-T -
В—/—О
После отключе­
ния указанного
ЦІІКЛЙ
•
•
Облицован­
ная метал­
локерами­
кой
Не более
10 ка
То же
То же
Примечания: 1. Приводимые обозначения: О—отключение короткого
замыкания: В—включения на короткое замыкаине: Т —пауза больше 3 мим;
t — выдержка времени защит: fr^O.S сем.
J. Устройство АПВ выключателей, выполнивших предельное количество
операций, должно быть отключено до проведении ремонта ,
3. Таблица составлена на основании Ііротпвоапарийіюго циркуляра Союз -
глввэиерго No Э-2/61 от В марта І9б| г. и информационного письма завода
.Ура л-
алекгроаппярят от декабря I960 г.
*
4. Уточнения к таблице см . приложение 7 (вкладыш).
29


Таблица 3
Продольное количество операций
в цепях с большими пусковыми
токами, допустимое для
выключателей без проведения
ремонта
Мищігостъ двигателя.
чет
Количество операций
Свыше 1 000
40-50
750-400
100—200
Менее 400
250—360
Примечании: I. Одно включение двига­
теля учитывается как одна операция, отключение
двигателя не учитывается.
t. Таблица составлена по длинны ОРГРЭС для
выключателей, сочлененных с влехтромапіитііымп
приводами.
3. Гляпипму инженеру преліірпятия нп основа-
ніііі опыта ансплуагацип предоставляетеи орало
уточнит,, предельное количество операция п сторону
увеличения млн уменьшения против указанных.
111. КАПИТАЛЬНЫЙ РЕМОНТ ВЫКЛЮЧАТЕЛЕЙ
Общие сведения
33. До начала капитального ремонта производится подготовка
необходимых инструментов, приспособлений и материалов; прове­
ряется наличие запасных частей, которые могут потребоваться при
ремонте выключателя.
Испытания выключателя перед началом капитального ремонта
не производятся, поскольку они весьма редко выявляют неисправ­
ности, но занимают много времени. Все испытании выключателя
производятся после ремонта.
34. В объем капитального ремонта выключателя входят:
а) общий осмотр, отсоединение шин, снятие основных цилиндров
с рамы;
б) осмотр и ремонт приводного механизма;
в) осмотр и ремонт дугогасительного устройства и контактной
системы;
г) присоединение шин, покраска, испытания выключателя;
д) оформление документации.
При капитальном ремонте выключателей выполняются также
мероприятия по обеспечению условий для их надежной работы:
улучшение охлаждения выключателей с большими нагрузками, вы­
полнение подогрева выключателей п КРУП и др.
Подготовка рабочего места и работы по ремонту выключателя
проводятся с соблюдением необходимых мер безопасности.
30


Общий осмотр, отсоединение шин.
снятие основных цилиндров с ремы
35. При общем осмотре проверяется правильность установки
рамы выключателя, которая не должна иметь наклонов и переко­
сов, В случае неправильного положения рамы производится ее вы -
ратінвліпіе при помощи прокладок. Рама должна иметь надежное
заземление.
Для расшиноикн выключателя необходимо отвернуть с вывод­
ного штыри 21 (рис. 3) контргайку 25 и контактную гайку 24,
а также болты контактного соединения на выгодном угольнике 30.
После этого отсоединяются подводящие шины 34.
ЗС. Для слива масла выключателя отвертываются маслоспуск -
иые пробки 9 '(рис. 3 , 4), и масло сливается самотеком в чистое
ведро. При этом необходимо следить за снижением уровня масла
в маслоука.іателе . Если при сливе уровень масла в маслоуказателе
выключателей ВМГ-ІЗЗ -П, ВМГіІЗЗ-ПІ, ВМГ -133 не изменяется,
это свидетельствует о закупорке канала клапана 7. Сохранение
уровня масла в маслоуказателе может быть также из-за его не­
исправности.
Если при полном сливе масла из основного цилиндра выключа­
телей ВМГ-ІЗЗ -П и ВМГ -133-1П его оказывается много меньше 3 л.
то неисправен клапан 7 и часть масла осталась в дополнительном
резервуаре. Работа клапана проверяется путем легких постукиваний
деревянным молотком по стенкам основного цилиндра. Если шарик
залип н перекрыл капал клапана, то под действием ударои он отой­
дет и масло начнет поступать в цилиндр н маслоспускную пробку.
Неисправность маслоуказателя устраняется при ремонте основ­
ного цилиндра.
После слипа масла вынимается ось, сочленяющая наконечник
свечи 32 и тягу, и свеча отделяется от тяги . Затем отвертываются
упорные болты II и основные цилиндры снимаются с спорных изо­
ляторов 15. Опорные изоляторы остаются на раме выключателя.
Осмотр и ремонт приводного механизма
37. Приводной механизм выключателя с приводом обычно не
расчленяется; это выполняется только при необходимости.
Производятся осмотр и чистка вала 2 (рис, 7) и подшипников
7 о местах выхода пала. Осмотром проверяется отсутствие трещин
в подшипниках, прочищаются отверстия 8 для смазки.
В положении приводного механизма «Отключено» при провер­
ке от руки вал не должен иметь значительного продольного люфта,
так как это может привести к изменению положения свечей по от­
ношению к основным цилиндрам выключателя. В случае наличия
люфта вал 2 отмается н на него надеваются стальные шайбы 5,
уменьшаюирте люфт до величины 0,5—<1 мм.
Для снятия пала необходимо (рис. 5):
а) рпечленить рычаг, сидящий на валу , с тягой передаточного
механизма от припода;
б) рпешіілиіітовить валики, которыми соединяются верхние ушки
отключающих пружин б и рычаги 4, и вынуть валики;
п) отвернуть гайки и снять болты, крепящие подшипники
К раме.
3|


г) через вырезы в раме снять вал вместе с подшипниками;
д) спять с пала подшипники, надеть шайбы необходимых раз­
меров, прочистить шейки вала и подшипники.
Установка вала пронзпсѵнітся в обратном порядке. Воздейст­
вием от руки на длинные плечи рычагов 4 проверяется отсутствие
заеданий вала в подшипниках. Проверка производится на части
хода —о пределах , возможных при повороте вала от руки . В слу­
чае заедания вала производится проверка (осмотром и с примене­
нием пластинчатого шупа) величины зазора (рис. 7) между запле­
чиками вала и торцами подшипников 7. Если зазор отсутствует ,
следует ослабить гайки болтов 9. крепящих подшипники, н между
подшипниками н рамой проложить прокладки необходимой толщи­
ны, чтобы зазор был и пределах 0.5 —<1 лм на каждый подшипник.
При наличии зазора между заплечиками вала н торцами подшип­
ников для устранения заедания вала 2 следует его снять и про­
чистить шейки 3 и подшипники.
Осматриваются места приварки рычагов 4 (рис. 5) к валу 2.
которые не должны иметь трещин. Ролик упора в буфер на ко­
ротком плече среднего рычага 4 должен свободно поворачиваться.
Трущиеся части приводного механизма смазываются низкотем­
пературной смазкой. Для указанной цели могут быть использованы
смазки НК-30 . ГОИ-54 н ЦИЛТИМ-201. Перед применением смазка
нс должна подогреваться, так как при напреве она теряет свои
свойства.
38. Осматриваются фарфоровые тягн (рис. 8). при этом обра­
щают внимание на состояние колпачков 2. В месте приварки про­
ушин 3 к колпачкам не должно быть трещин. Оси проушины и са­
мого колпачка не должны быть смещены относительно осн изоля­
тора / более чем на 1.5 мм. В противном случае при включении или
отключении выключателя в фарфоре изолятора возникают дополни­
тельные усилия, которые могут привести к поломкам тяг.
Армировочные швы колпачков тяг не должны иметь трещин и
выкрашиваний. Особое внимание уделяется осмотру выключателей
выпусков 1951—4953 гг., тяг и к о то ры х (а также проходные и опор­
ные изоляторы основных цилиндров) армированы магнезиальной
замазкой. Если на армировочных швах тяг имеются вспучины , мел­
кие капли или на изоляторе видны следы подтеков, это свидетель­
ствует об увлажнении армировочной замазки, и такие тягн должны
быть заменены. Если указанные дефекты отсутствуют, тягн могут
быть оставлены в дальнейшей эксплуатации.
Армировочные швы тяг зачищаются и с целью создания влаго­
непроницаемой защитной пленки обязательно прокрашиваются мас­
ляной краской. Изоляторы тяг проверяются на отсутствие трещин ,
ожогов и сколов фарфора. При наличии скола фарфорового ребра
площадью до 1,1 —1,5 см1 тяга может быть оставлена .в работе. Од­
нако в этом случае скол должен быть пчніпен и покрыт изоляцион­
ным лаком (например, бакелитовым). При наличии значительных
сколов или трещин фарфора тяга должна быть заменена.
Загрязненные фарфоровые изоляторы протираются чистой, смо­
ченной в авиационном бензине тряпкой, не оставляющей волокон.
Применять для протирки керосин, сольвент и другие растворители
не следует, так как от них на поверхности фарфора может оста­
ваться осадок, снижающий разрядное напряжение по поверхности .
3?


39. Осматривается пружинный буфер (рнс. !(».«) п положении
приводного механизма «Отключено».
Между шайбой 7 и торцом
корпуса буфера 2 должен быть зазор /1(, равный 15 мм, а для вы­
ключателей ВМГ-ІЗЗ-111
—21 мм. Такой зазор обеспечивает работу
буфера на нули его хода 14 ±1 лом, а для выключателей
ВМГ-ІЗЗ -111 на пути 2О+з! лы«.
Если зазор не соответствует приведенным данным, он должен
быть отрегулирован. При большом зазоре необходимо завернуть
гайку 6 болта 5; если зазор меньше нормы, ганку надо отвернуть .
При осмотре буфер должен быть очищен. В случае необходимости
(сильное загрязнение, дефекты болта и т. п.) буфер разбирается.
Для этого гайка расшплннтовыаается и отвертывается, снимается
болт 5 и пружина 4. Болт, пружина, корпус 2 и направляющий ци­
линдр J очищаются от старой смазки н пылн. Осматривается буфер­
ная пружина и проверяется ее исправность (отсутствие раковин,
трещин). Дефектная пружина подлежит замене на новую (завод­
ского изготовления). Применение пружин кустарного изготовления
и случайных пружин не допускается. Перед установкой пружина
смазывается тонким слоем смазки.
40. Осматривается масляный буфер (рнс. 10,6). В положении
приводного механизма «Включено» проверяется наличие масла
в буфере. Для этого шток 15 поршня поднимается вверх до выхо­
да из крышки 13. После этого щупом (или чистой проволокой
и т. и .) через отверстие для штока в крышке проверяется уровень
масла над поршнем 12, который должен быть в пределах 10± 1 мм.
При замере уровня масла не следует давить щупом на поршень
во избежание смещения поршня вниз и получения неправильных
замеров. Чрезмерно высокий уровень масла приводит к вытеснению
н течи масла из буфера, низкий уровень масла (ниже уровни порш­
ня) вызывает неудовлетворительную работу буфера.
При необходимости п буфер доливается чистое трансформатор­
ное масло через отверстие для прохода штока в крышке.
Проверяется ход поршня 12 буфера. Для этого воздействием
от руки на шток 15 буфера отжимают поршень в нижнее положение
до упора в дно корпуса 10 н проверяют отсутствие заедания. Пор­
шень под действием возвратной пружины И должен подниматься
в исходное верхнее положение и поднимать при этом шток. Провер­
ку повторяют несколько раз.
В случае выявления ненормальности в работе буфера (заеда­
ние поршня и г. п .) буфер разбирается. Для этого отвертываются
нижние гайки на крепежных шпильках 18 и буфер снимается со шпи­
лек. После этого вынимается шток , снимается крышка 13 с проклад­
кой 14, выливается масло из корпуса 9, вынимаются поршень и пру­
жина. При необходимости (ржавчина, заусенцы) поршень и вну­
тренние стенки корпуса зачищаются шкуркой.
Сборка буфера производится в обратном порядке. При сборке
буфер заливается чистым трансформаторным маслом до уровня на
1(>± 1 ллі выше поршня.
-II. Осматриваются отключающие пружины. В положении при­
водного механизма «Отключено» отключяюііціе пружины имеют не­
которое начальное рлстяжсіше. Поэтому при осмотре пружин н ре­
гулировке выключатели не следует отвертывать гайки, хрепищие
к раме нижние ушки отключающих пружин, чтобы не изменить ве­
личину начального расѴяжсішя. Уменьшение начального растяжения
. '} Инструкция HQ ЭКСПЛУАТАЦИИ
33


приведет к снижению скорости движения свечей при отключении,
что недопустимо. Увеличение начального растяжения вызывает по­
явление опасных механических напряжений в металле пружин и.
кроме того, может привести к снижению скорости движения свечей
при включении, что также недопустимо .
Осмотр отключающих пружин производится как при сжатом,
так я при растянутом состоянии пружин, а также в процессе мед­
ленного отключения и включения выключателя. При этом проверяет­
ся исправность пружин (отсутствие трещин, выбоин) к одинаковое
расстояние между виткам».
Рис. 20. Регулировка
начального растяже­
ния отключающей пру­
жины.
I— уголок рлмы; 3— от -
клю'нющля пружина; 3—
нижнее ушко; 3—хлосто-
ник е резьбой; 5—натяж»
кая гайка; 6— контргайка.
В случае необходимости (например, при определении усилия
пружин) пружины снимаются <>і динамометром измеряется создавае­
мое каждой пружиной усилие при определенном растяжении или
измеряется растяжение пружины при воздействии определенного
груза. При растяжении на 100 мл пружины должны иметь силу тя­
ги І40±І0 кГ. а пружины выключателей ВМГ-ІЗЗ-ІІІ при растяже­
нии на 114 .им —170+10 кГ. При растяжении меньше указанного
создаваемая пружиной сила тяги должна изменяться пропорциональ­
но величине растяжения.
Дефектные отключающие пружины подлежат замене на новые
пружины заводского изготовления.
При установке новых отключающих пружин надо обеспечить
необходимое начальное растяжение, что производится следующим
образом:
а) верхние ушки пружин сочленяются с короткими плечами ры­
чагов приводного механизма;


б) приводной механизм вручную устанавливается в крайнее по­
ложение «Отключено». При этом
масляный буфер должен быть
сжат до упора поршня масляного буфера в дно корпуса буфера;
в) нижние ушки 3 (рис. 20) отключающих пружин с помощью
хвостовиков с резьбой 4 крепятся к уголку рамы 1 выключателя;
слабина пружины выбирается навертыванием гайки 5;
г) на хвостовике делается отметка необходимого начального
растяжения (размер Н). Начальное растяжение пружин равно
28 мм, а для выключателей ВМГЛЗЗ-ІП
—
42 .ил . Дальнейшим на­
вертыванием гайки 5 достигается указанное растяжение, после че­
го ставится контргайка 6.
42. Производится проверка работы приводного
.механизма. Для
этого выключатель вместе с приводом медленно включают рычагом
ручного включения и убеждаются в отсутствии участков, где по­
движную систему заедает н чувствуется увеличение мускульного
усилия, потребного для включения. В процессе включения несколь­
ко раз ослабляют усилие на рычаг ручного управления, давая вы­
ключателю возможность пойти на отключение. При этом проверяет­
ся. не происходит ли в каком-либо положении остановки (зависа­
ния) подвижной системы выключателя.
43. Проверяются запас хода приводного механизма н пружин­
ном буфере при положении выключателя «Включено», рабочий ход
пружинного буфера и полный ход приводного механизма от поло­
жения «Включено» до положения «Отключено». Для этого выклю­
чатель, сочлененный с приводом , включается рычагом ручного
включения до положения привода «Включено
.
При этом замеряет­
ся зазор Л] между шайбой 7 (рію. 10) и торцом корпуса 2 пружин­
ного буфера. Этот зазор должен быть в пределах 0,5—1 ,5 м.ч (на
рис. 10. зазор А} не показан).
*
При зазоре А, более 1.5
.им
свечи выключателя во время вклю­
чения выключателя могут но инерции ударять в основании розеток,
что приведет к поломке выключателя. При зарое А, меньше 0.5 ли
во время включения выключателя может наступить преждевремен­
ное ограничение хода рычагов приводного механизма, что домешает
нормальному запиранию привода.
Если зазор Аз больше 1,5 мм, он может быть отрегулирован
двумя путями:
а) увеличивают ход рычагов приводного механизма, для чего
производится изменение длины тяги передаточного механизма от
привода к выключателю;
б) на основную шайбу 7 устанавливают дополнительную шай­
бу. За счет увеличения толщины шайбы при том же конечном поло­
жении рычагов приводного механизма зазор Л3 уменьшается. Одна­
ко для установки дополнительной шайбы требуется разборка буфе­
ра и при его сборке должен быть выдержан размер Л| (см. п . 39).
При зазоре Л} менее 0.5
.и .и регулировка производится анало­
гичным образом, т. е. либо уменыпеініем хода рычагом приводного
механизма, либо удалением дополнительной шайбы , если она
имеется.
Рабочий ход Л пружинного буфера может быть определен как
разность зазоров Лі і(см. п. 39) и Лг. т . е. Л = АІ—А}, и должен со­
ставлять Н±і| ж.ч , а для выключателей ВМГ -ІЗЗ-П! 20±1 мм.
Если зазор Лі (см. о, 39) чі Л3 установлены правильно, то рабочий
3*
35


ХОД буфера будет равен 13,5—14,5 мм, а для выключателей
ВМГ-ІЗЗ-111 он составит 19,5—20,5 ли»,
т. е. будет в пределах
нормы.
Проверка полного хода приводного механизма от положения
«Включено» до положения «Отключено» производится после сборки
выключателя.
Осмотр и ремонт дугогаентельного устройства
и контактной системы
44. Разбирается основной цилиндр выключателя (рис. 3), для
чего:
а) отвертываются болты и отсоединяются гибкие связи 29 и
выводной угольник 30 от кронштейна 31;
б)_ вынимается свеча 26 вместе с контактной колодкой 27 н
гибкой связью 29;
а) отвертываются болты фланца И проходного изолятора и
снимается проходной изолятор вместе с кронштейном 31;
г) производится разборка внутренних деталей цилиндров
(рис. 21 . 22), при этом все детали укладываются на чистый и су­
хой лист фанеры или бумаги; вначале вынимается верхний ци­
линдр /, затем камера 2 и нижний цилиндр 3; цилиндры и камера
вынимаются аккуратно, чтобы не повредить лаковое покрытие;
д) вынимается розетка 4; для этого отвертывают гайки 8, при­
чем во избежание проворачивания розетки я разрушения проклад­
ки 6 ключом удерживают штырь розетки за имеющиеся на его кон­
це лыски;
е) вынимается опорное фанерное кольцо 5.
Осмотр и ремонт цилиндра
45. При наличии внутри основного цилиндра значительных сле­
дов копоти дополнительный резервуар и основной цилиндр промы­
ваются чистым маслом. Масло заливается в дополнительный резер­
вуар, откуда перетекает через клапан и цилиндр. При этом промы­
вается также клапан и проверяется его исправность.
46. Выключатели ВМГ-133-П и ВМГчІ'ЗЗ-Ш завода «Электро­
аппарат» с заводскими номерами ст 18 000 до 30 000 имеют дефект­
ные клапаны со сферической завальцовкой корпуса (п. 12). Для
предотвращения перекрытая канала клапана в месте завальцовки
в шариковый клапан выключателей с указанными заводскими но­
мерами устанавливается U-образная фигурная проволочная заклад­
ка. Изготовление и установка проволочной закладки описаны в при­
ложении 4.
47. Если при сливе масла была замечена неисправная работа
маслоуказателя, производится его разборка. Для этого отвертывает­
ся гайка 8 (рис. 13). снимаются колпачок 7, прокладка б, стекло 5,
а затем выворачивается стержень 3 н продувается канал в корпу­
се /.
После чистки всех деталей ыаслоуказатель собирается в об­
ратном порядке.
48. Осматривается проходной изолятор без разборки. Фланец
и колпачок 3 (рис. 14) изолятора не должны иметь трещин. Арми­
ровочные швы и фарфоровый изолятор осматриваются и ремонти­
руются в соответствии с указаниями в. 38.
36


Рис. 21. Порядок разборки іііазы выключате­
ля ВМГ-133-Ji, ВМГ -ІЗЗ-Ш и ВМГ-133.
I — верхний цилиндр; S'- кам ера: а-ішжітй цилиндр:
РОэегха; S—опорное кольцо; 6— прокладка; 7—шай -
Ов; а-гайка .
37


Рис. 22.' Поря док р азб о рки фазы
выключателя ВМГ-ІЗЗ-І.
Обозначения те же, что пл рис . 21 .
Осматривается бакелитовая трубка 7. Она нс должна іімеіь
ожогов, расслоений , трещин . Проверяются кожаные манжеты 9 н
13, которые должны быть достаточно упругими и эластичными . Про­
веряется также крепление полу­
хомута 16.
Если нажимная пружина име­
ет поджатые друг к другу витки
(см. іі . 14), то она заменяется.
Разборка проходного изоля­
тора в случае необходимости про­
изводится следующим образом:
а) отвертываются болты, кре­
пящие кронштейн к колпачку 3, н
снимается кронштейн;
б) вынимаются шайба 10 и
манжета 9;
в) ослабляются стяжные бол­
ты полухомутов 16, снимаются по-
лухомут и пружина /5;
г) выталкиванием вверх выни­
мается трубка 7 с насадкой 8 и
отделяется манжета 13 с шайбами
12н14.
Сборка изолятора ведется
в обратном порядке.
Осмотр и ремонт камеры
и установочных деталей
49. При осмотре н ремонте ка­
мер выключателей ВМГ-'І ЗЗ -ІІ.
ВМГ433-ПІ н ВіМГчІЗЗ выполня­
ется следующее:
а) при загрязнении копотью
камера промывается в чистом
трансформаторном масле и выти­
рается тряпкой;
б) проверяется отсутствие
сильных ожогов пластин камеры,
поврежденные ожогами пластины
заменяются;
в) производится подтяжка на­
жимных гаек на стяжных шпиль­
ках, причем гайки следует под­
вертывать ключом без применения
чрезмерных усилий. После под­
тяжки проверяется отсутствие просветов между отдельными пласти­
нами, которые могут возникнуть вследствие перекоса или коробле­
ния пластин. Покоробленные пластины должны был . заменены .
Дополнительно к указанному для камер выключателей типа
ВМГ-133-П И ВМГ-ІЗЗ-ІІІ необходимо:
а) проверить материал нижней пластины 1 (рис. 15): если эта
пластина выполнена из гетннакса или фанеры (см. п. 18/. то она
подлежит замене на фибровую;
38


б) проверить высову щелей камеры (посте подтяжки нажим­
ных гаек на стяжных шпильках).
Размеры щелей измеряются в центральном отверстии камеры.
Высота щелей должна быть в пределах, указанных в табл. 4;
в противном случае производится переборка камеры для изменения
высоты щелей.
Высота щелей камор выключателей ВМГ-ІЗЗ-П
и ВМГ-ІЗЗ -Ш, мм
Таблица 4
Исполнена
*
камеры
Наямеповаше доли
Л
Я
в
Из тонких пластин элоктрокартона
(выпуск позже 1954 г.) .......................
Из толстых фибро-гетннаксовых пла­
стин (выпуск дя 1954 г.). ............ .
+1
12-В,5
+0.5
13'1
+1
12-0 .5
+1
II- '
+1
12-0 .5
+1
II-1
При переборке камеры с заменой пластин необходимо:
а) отвернуть нажимные гайки;
б) снять со стяжных шпилек 14 необходимое количество пла­
стин н положить их в том порядке, как они были установлены;
в) установить новую пластину;
г) установить снятые пластины в том порядке и той сторо­
ной. как они стояли в камере, после чего завернуть нажимные
гайки.
При необходимости уменьшения высоты щели в камерах с кар­
тонными пластинами удаляется одна пластина и взамен нес уста­
навливается прокладка той же конфигурации (рис. 23) из электро­
картона толщиной I леи. Для увеличения высоты щели меж­
ду основными пластинами дополнительно устанавливается проклад­
ка из электрокартоиа толщиной 1 мм. Для сохранения неизменной
общей высоты камеры при изменении высоты щелей допускается
в пакете, образующем верхний карман £. изменять количество пла­
стин (на 1—3 шт.), чем изменяется высота кармана.
В камерах выпуска до 1954 г. ,
которые набраны из толстых
фибро-гетиндхсовых пластин , уменьшение высоты щелей может
быть достигнуто равномерной обработкой поверхности пластин на
шлифовальном круге или фрезерованием. При малой высоте ще­
ли дополнительно к основной пластине производится установка
прокладки из электрокартона. Для сохранения неизменной общей
высоты камеры при изменении высоты щелей в фибро-гетинаксо -
вых камерах производится уменьшение (фрезерованием) или уве­
личение (установкой дополнительной прокладки) высоты кар­
мана Е.
После переборки камеры проверяется отсутствие выступающих
краев и заусенцев в центральном отверстии для прохода свечи,
которые могут образоваться вследствие установки дополнительных
прокладок н некоторого отличия их размеров от основных лла-
3?


Рис. 23. Пластины камеры выключателей ВМГ-133-ІІ,
ВМГ-133ІП.
I— пластины нижней щели (Л): 3—пластины средней щели (£). 3—пла­
стины верхией Щели (в); «—пластины жармпно» Г, Д. Е.
стин. Заусенцы и выступающие края должены быть сняты подрез­
кой или зачисткой во избежание заедания свечи.
50. При осмотре и ремонте камер выключателей ВМГ -133-І вы.
полняется следующее:
а) при загрязнении копотью камера промывается в чистом
трансформаторном масле и вытирается тряпкой;
б) осматривается промежуточный контакт и при наличии на­
плывов зачищается напильником и шкуркой;
в) проверяется отсутствие расслоения н коробления камеры;
при наличии таких дефектов камера заменяется.
51. Осматривается опорное фанерное кольцо 6 (рнс. 21 и 22).
В случае перекосов и расслоений кольцо необходимо заменить.
Нижний и верхний цилиндры при загрязнении копотью промы­
ваются а чистом трансформаторном масле и протираются тряп­
кой, не оставляющей волокон . Цилиндры не должны иметь тре­
щин и ожогов.
При выявлении лопнувших или треснувших цилиндров они
должны быть заменены. При царапинах или ожогах поврежденные
<0


места для обезжиривания протираются тампоном, смоченным а чи­
стом авиационном бензине, после чего зачищаются шкуркой и по­
крываются лаком воздушной сушки. Допускается применение ба­
келитового или глпфталевого лака (лаки печной сушки) с сушкой
на воздухе не менее 2 ч.
С целью предотвращения появления трещин в нижней части
верхних цилиндров у выключателей ВМ1-133И и ВМГ-ІЗЗ -І1І
(см. п. 20) у них делается вырез согласно рис. 17,а. На верхней
цилиндр накладывается шаблон нужных размеров н карандашом
размечается линия выреза, который затем выполняется ножовом-
ным полотном или лобзиком. Кромка выреза обрабатывается на­
пильником и шкуркой, чтобы не оставалось задиров бакелита, и
покрывается лаком.
Осмотр и ремонт контактной системы
52. При наличии оплавлений и раковин контактные поверхно­
сти зачищаются напильником, причем при опиловке не должен ис­
кажаться профиль контактной детали.
Зачистка контактной поверхности деталей из меди и ее спла­
вов от грязи, коррозии, осадков производится с помощью напиль­
ника и шкурки или с применением кардоленты. После зачистки
опилки удаляются и контактные поверхности смазываются жиро­
вой смазкой ЦИЛТИМ-201 или УН (технический вазелин). Если
детали работают погруженными в изоляционное масло и непосред­
ственный доступ воздуха к контактным поверхностям исключен, то
смазывание контактов после зачистки не производится.
Луженые или посеребренные контактные поверхности деталей
из меди и ее сплавов не зачищаются, а только протираются тряп­
кой, смоченной в бензине. Контактные детали усиленных выключа­
телей. имеющие напаянную металлокерамическую облицовку, за­
чищаются, как указано выше . При ремонте таких деталей следует
проверять шов пайки, который не должен иметь трещин и выплав­
ленного припоя.
53. Разборка розетки производится вне зависимости от того,
отключал ли выключатель короткие замыкания или не отключал.
Розетка разбирается в следующем порядке (рис. 19):
а) вывертывают винты 10 из кольца 9 до такого положения,
пока они ле будут мешать снятию пружин;
б) удерживая розетку, снимают кольцо 9, при этом пружины
8 выпадают;
в) вывертывают болты 5, чем отсоединяют ламели от гибких
связей 4 и гибкие связи от основания розетки; вынимают опорное
кольцо 11.
54. При наличии оплавлений на ламелях каждая из них зачи­
щается. После опиловки размеры ламелей не должны отличаться
от первоначальных (заводских) более чем на 0,5 мм, так как при
большем износе сжатие пружин розетки уменьшается, что приво­
дит к уменьшению контактного давления. На контактных поверх­
ностях ламелей после зачистки не должно оставаться раковин глу­
биной более 0,5 мм. В случае недопустимого износа или глубоких
раковин ламели заменяются.
41


На выключателях старых выпусков, работающих С большими
тиковыми нагрузками (более 80—85% поминальной), производит­
ся проиайка гибких связей 4. Перед пропайкой гибкие связи про­
мываются в бензине (без размотки ленты фольги). При пропайке
связи не должны терять своей гибкости, поэтому пропаиваются
лишь концы гибких связей на длине 5—6 мм.
При осмотре основания розетки проверяется состояние резьбы
штыря. В случае повреждения (забои) резьбы штыря 2 она вы­
правляется плашкой. Если резьба штыря сорвана , основание долж­
но быть заменено. Штырь зачищается вращением но резьбе в шкур­
ке или куске кардоленты. Резьба является контактной поверх­
ностью в местах расположения контактных гаек, поэтому необхо­
дима смазка штыря после его зачистки.
,
При осмотре бакелитового кольца 9 проверяется отсутствие
расслоений и трещин; в противном случае оно заменяется. Замена
бакелитового кольца металлическим не допускается во избежание
его нагрева и как следствие дополнительного нагрева выключа­
теля.
Пружины 8 осматриваются в свободном и сжатом состоянии.
На пружинах не должно быть трещин и раковин. При опробова­
нии (сжатием между пальцами) они должны развивать примерно
с-динаконое усилие . При необходимости создаваемые пружинами
усилия могут быть определены путем измерения величины сжатия
пружины вюд действием определенного груза или измерения дина­
мометром силы, развиваемой пружиной при определенном сжатии.
Так как при вхождении свечи в розетку ламели расходятся и пру­
жины сжимаются до высоты 14 мм. то усилие , развиваемое пру­
жиной, надо контролировать при сжатии до высоты 14 мм. Под
действием груза 3,4 кГ пружина должна сжаться так, чтобы ее
высота была нс менее 14 мм, или при измерении динамометром при
сжатии пружины до высоты 14 мм она должна развивать усилие
не менее 3,4 кГ.
Если измерения подтверждают, что усилия пружин недоста­
точны, пружины должны быть заменены на новые. Применение
пружин кустарного изготовления не допускается.
55. Сборка розетки производится в следующем порядке:
а) Зачищенные гибкие связи крепятся с помощью болтов к ла­
мелям, а затем к основанию розетки . Болты должны быть затяну­
ты до отказа, но без применения больших усилий, чтобы не сор­
вать резьбу. После крепления всех шести гибких связей устанав­
ливается опорное кольцо 11.
б) На ламели надевается кольцо 9 и между ламелями 3 н коль­
цом 9 устанавливаются пружины 8, после чего завертываются вин­
ты 10.
в) Производится проверка нажатия пружин на ламели в со­
бранной розетке измерением усилия стягивания розетки с медного
стержня диаметром 22 мм, на который она насажена (шты­
рем вверх) на глубину примерно 40 мм. При этом недоход стерж­
ня до основания розетки составляет около 30 .им. К медному
стержню крепится диск, вес которого вместе со стержнем должен
быть равен 6,5 кг. При подъеме розетки за штырь розетка долж­
на удерживать этот груз за счет нажатия пружин на ламелн. При
установке на стержень дополнительного диска весом 2 кг (т. е. при
42


суммарном весе 8,5 кг) розетка должна стягиваться со стержня.
Если розетка стягивается со стержня при грузе 6,5 кг. то в ней не
обеспечивается нормальное нажатие пружин.
56. Контактные поверхности гибкой связи (рис. 18). промежу­
точной пластины, колодки и стержня свечи зачитаются .
Если контактный наконечник стержня свечн имеет оплавления,
он зачищается. После опиловки размеры головки наконечника не
должны отличаться от первоначальных более чем на 2—3 мм. а ес­
ли опиливалось тело стержня, то его износ (после опиловки) не
должен быть более 0,5 мм.
При большом износе наконечник и стержень свечи заменяются.
Для замены наконечника стержень свечи зажимается в тисках, ста­
рый наконечник вывертывается и устанавливается новый. После
установки нового наконечника стык торцов стержня и наконечника
выравнивается напильником, и раскернивается линия стыка (в трех
точках под углом 120°).
У усиленного выключателя при усилении по I варианту (ом.
приложение 2) замена съемного наконечника свечи производится
таким же образом, а при напаянном металлокерамическом наконеч­
нике (при усилении по П варианту) должен быть заменен весь
стержень.
Па выключателях с большими нагрузками (см. п . 64) произво­
дится пропайка гибкой связи, если это не выполнено заводом.
В случае наличия в гибкой связи листов фольги с надрывами или
полностью оборванных эти листы заменяются новыми.
Сборка дугогасителыюго устройства
ж контактной системы
57. Сборка дугогаентельного устройства производится на ме­
сте ремонта. Если позволяет ячейка (габариты, расположение вы­
ключателя), то сборку можно производить после установки основ­
ного цилиндра (рис. 3) на опорные изоляторы 15 на раме выклю­
чателя. Для этого основной цилиндр подвешивается за проушины
12 на приливы (зубцы) фланца изолятора, затем цилиндр устанав­
ливается вертикально (по отвесу) и крепится к фланцу изолятора
упорным болтом II. При этом надо следить за тем. чтобы при за­
вертывании болта цилиндр не сместился.
58. Сборка дугогасительного устройстве и контактной системы
начинается с установки опорного фанерного кольца 5 (рис. 21 н
22), розетки 4 н нижнего цилиндра 3.
Опорное кольцо своим вырезом ставится против выступающего
конца маслосцускной пробки. Перед установкой [Юветкіи «а ее штырь
надевается фибровая прокладка 6, смазанная с обеих сторон баке­
литовым или глифтзлевым лаком. После этого розетка крепится
ко дну основного цилиндра с помощью нажимной шайбы 7 и гайки V.
Первоначально затяжка гайки производится слабо, так как при
дальнейшей сборке может потребоваться снятие розетки, для чего
необходимо отвернуть гайку Я.
После закрепления розетки на опорное кольцп ставится ниж­
ний цилиндр.
59. При установке камеры необходимо замерить расстояние
между торцами ламелей розеточного контакта и камерой. Посколь­
ку это расстояние после установки камеры нслоь-редстведап заме-
43-


рить невозможно, производят косиеніюс измерение этой величины
следующим образом (рис. 24):
а) веред установкой камеры линейкой измеряется расстояние
от торцов ламелей розетки До горца основного цилиндра (раз­
мер Я,);
0) перед установкой камеры измеряется линейкой ее высота
между плоскостями верхней и нижней нажимных пластин (раз­
мер Ла);
Рис. 24 . Установка дугогаснтелыюП камеры.
и) после установки камеры измеряется расстояние от верхнего
торца камеры до торца основного цилиндра (размер Да);
г) определяется расстояние от торцов ламелей розетки до ниж­
него тория камеры (размер Я), который равен Я =Л|—Я3—Я3.
Размер Я должен составлять 14—16 .ч .ч , а для выключателей
СМГ-133 I от 2 до 4 ді.ч. Если размер Я меньше нормы, то на
опорное кольцо укладывается дистанционная шяГіба из картона.
Если размер Я больше нормы, камера несколько опускается, для
чего необходимо уменьшить толщину колыіа 5 (рис. 2) и 22) сня­
тием одного или двух слоев файеры. Однако для выемки кольца
необходимо снять и розетку. По этой причине первоначальная за­
тяжка гайки на штыре розетки производится слабо.
44


После тою как размер А установлен, на штыре розетки окон»
чателыю затягивается гайка в. Во избежание проворачивания ро­
зетки и нарушения вследствие этого прокладки 6 по время завер­
тывания гайки 8 штырь розетки удерживается ключом за имею­
щиеся на конце штыря лыски.
60. При установке верхнего цилиндра проверяется совпадение
отверстий в верхнем и основном цилиндрах. Кроме того , верхний
торец верхнего цилиндра должен быть ниже торца основного ци­
линдра на 2—4 мм. Если этот размер меньше, то при установке
проходного изолятора его фланец будет давить на верхний ци­
линдр, что приведет к разрушению верхнего или нижнего цилин­
дров. Если размер больше нормы , то при отключении коротких за­
мыканий и увеличении давления камера и верхний цилиндр будут
сдвигаться вверх. Это приведет к разрушению верхнего цилиндра
и смещению камеры.
Для изменения величины зазора между торцами верхнего я
основного цилиндров необходимо передвинуть верхний цилиндр.
Это достигается изменением высоты камеры за счет верхнего карма­
на Е (ом. <п. 49).
'Высота
кармана Е дли увеличения зазора уменьшается, для
уменьшения — увеличивается.
При установке проходного изолятора болты, крепящие фланец
изолятора, затягиваются равномерно по диагонали. Нс допускает­
ся перекос изолятора по отношению к основному цнлинду, так
как при этом ось бакелитовой трубки проходного изолятора не
будет совпадать с осью камеры и свеча станет испытывать за­
едания.
61. В проходной изолятор устанавливается свеча (с контактной
колодкой и наконечником, ио без гибкой связи). Затем проверяет­
ся отсутствие заедяніій свечи при ее движении. При наличии зае­
даний производится более точная установка проходного изолято­
ра изменением затяжки болтов, крепящих фланец изолятора к ос­
новному цилиндру.
После устранения заеданий свеча доводится до соприкоснове­
ния с ламелями розетки, что хорошо ощущается при опускании
свечи рукой. В этом положении у верхнего торца проходного изо­
лятора на свече с помощью чертилки делается отметка (отметка
А). После нанесения отметки Л свеча поднимается примерно на
260 мм и выпускается из руки. Под действием своего веса свеча
■должна войти tn розетку не менее чем на 35 мм. Это можно легко
определить, измерив расстояние между отметкой, на которой оста­
новилась свеча, и отметкой А.
62. Регулировка контактной системы выключателя н сочлене­
ние свечей с приводным механизмом производятся следующим об­
разом:
а) Па спечах проверяется наличие отметки А (см. п. 61); све­
ча каждой фазы доводится до соприкосновения с ламелями ро­
зетки.
б) От отметки Л ил свече отмеряется расстояние 35—40 мм и
делается вторая отметка (отметка Б, которая должна соответство­
вать положению выключателя «Включено»).
в) Свеча доводится до упора а основание розетки и на свече
делается третья отметка (отметка В}. Расстояние между отметка-
45


мн ti и В должно бить не менее 25 мм. Если оно менее 25 мм, то
при включении выключателя приводом и прохода подвижной систе­
мы выключателя по инерции за положение «Включено» возможен
удар свечей в основание розеток.
г) Привод и приводной механизм выключателя перемещаются
рычагом ручного -включения в положение «Включено». Свечи всех
фаз устанавливаются на отметке Б у верхнего торца проходного
изолятора, и производится сочленение свечей с тягами . Для этого
наконечники свечей 32 (рис. 3), нс трогая сами свечи , перемещают
по резьбе до тех пор, пока отверстия в проушинах наконечников
не совпадут с отверстиями в проушинах тяг, после чего они сочле­
няются с помощью осей. Затем наконечники свечей закрепляются
контргайками.
д) Контактные колодки 27 устанавливаются таким образом,
чтобы расстояние от нижних торцов колодок до болтов, которыми
крепятся кронштейны 31 к колпачкам изоляторов, было нс менее
25 мм, если это расстояние меньше, то при включении выключа­
теля приводом и проходе подвижной системы выключателя по инер­
ции за положение «Включено» возможен улар колодками 27 в кол­
пачки изоляторов 13.
с) Гибкая связь 29 и промежуточная пластина 28 прикрепляют­
ся к контактной колодке 27 болтами, которыми сама колодка так .
же стягивается и по резьбе плотно прижимается к стержню све­
чи. Гибкая связь 29 и контактный выводной угольник 30 соединя­
ются болтами с кронштейном 31.
Для проверки хода свечей выключатель отключается и на све­
че одной из фаз выполняется четвертая отметка (отметка Г). Рас­
стояние между отметками Г (положение «Отключено») н Б (поло­
жение «Включаю») соответствуют ходу свечей. Ход свечей дол­
жен составлять 250±5 мм.
Если ход свечей отличается от нормы, то производится регу­
лировка длины штока 15 (рис. 10) масляного буфера. При большом
ходе свечей необходимо уменьшить ход рычагов приводного ме­
ханизма, для чего головка 16 штока масляного буфера вывертыва­
ется вверх. При этом ограничение хода рычагов приводного ме­
ханизма наступает раньше и ход рычагов сокращается. Если ход
свечей меньше нормы, головка 16 штока масляного буфера, наобо­
рот, ввертывается. При регулировке хода свечей следует иметь
в виду, что перемещение головки штока масляного буфера на .
1 .чм вызывает изменение хода свечей примерно на 3 мм.
63. После регулировки контактной системы основные цилиндры
выключателя заливаются маслом. В каждую фазу заливается око­
ло 3 л масла, а у выключателей ВМГ-ІЗЗ-І
—
около 2 л.
Масло, заливаемое в выключатель, должно удовлетворять нор­
мам на эксплуатациоіпіое изоляционное масло. Должен иметься
протокол лабораторного испытания, подтверждающий качество мас­
ла. После заливки масла в основные цилиндры выключателя про­
ба масла не отбирается.
Данные протокола испытания масла заносятся и карту масля­
ного выключателя, после чего протокол в технической документа­
ции может не храниться,
46


Присоединение шин, покраска, нспыпшня выключи! елй
б'І. К выводному угольнику 30 (рис. 3) шины присоединяются
непосредственво с помощью болтов. Присоединение шин к штырю
розетки выполняется в зависимости от тока нагрузки выключа­
теля;
а) при токе до 200 а шины присоединяются непосредственно
к штырю с помощью контактных гаек 24;
б) при токе спыше 200 а шипы присоединяются с применением
модно-алюминиевых переходов .
Используются мсдно-алюминисвые переходы , полученные пу­
тем сварки на специальных машинах медной и алюминиевой полос
или (выполненные из алюминиевых полос, плакированных медью .
В случае отсутствия медно-алюминиевых переходов допускается
применять медные косынки (флажки), к которым алюминиевые ши­
ны присоединяются с помощью болтов'. '
Контактные гайки 24, зажимающие шипу, имеют отверстие
с резьбой под стопор, которым предотвращается самоотвніічиваиме
гаек. Применение стопоров на контактных гайках не оправдано ,
так как в процессе чксплуатаіінн стопором сминается резьба шты­
ря. Вследствие указанного стопоры надо удалить, а для предот­
вращения самоотвннчивання применять третью стальную контр­
гайку 25.
65. Цилиндры выключателя должны быть окрашены в красный
цвет, после чего на каждом из них наносится зигзагообразная
стрелка (рис. 1) или предупредительная надпись <Под напряже­
нием».
66. При испытании выключателя производятся:
а) намерение сопротивления токоведущей цепи каждой фазы;
б) измерение скорости движения свечей при включении и от­
ключении, измерение полного и собственного времени включения н
отключения;
в) испытание изоляции выключатели повышенным напряжением;
г) опробование выключателя совместно с приводом.
Ниже приводится краткая характеристика и нормы испытаний.
67. Сопротивление токовсдущей цепи каждой фазы выключате­
ля измеряется при включенном выключателе с помощью микроом-
метра. Производятся следующие измерения (рис. 3):
а) между контактным угольником 30 и штырем розетки (т. е.
вся цепь одной фазы выключателя); сопротивление одной фазы
должно быть не более 100 лілолі, а для выключателей ВМГ,- 133-111 —
не более 75 лколс;
б) между свечой 26 (ниже колодки 27) и штырем розетки
(т. е. только розеточный контакт); сопротивление розеточного кон­
такта для выключателей всех исполнений должно быть не более
50 мком;
1 Предельная величина тока нагрузки 200 а, при которой разре­
шается непосредственное присоединение алюминиевой ошиновки
к штырю, указана , исходя из условий надежной работы контактно­
го соединения шина — штырь.
47


Рис. 25. Измерение скорости
а — установка вибрографа; б — пластика
/ —основной цилиндр; 2—свеча; 2—наконечник свечи; 4—колпачок
в) в случае необходимости может быть отдельно намерено со­
противление участка между выводным угольником 30 н свечой (ни­
же колодки); сопротивление этого участка должно быть не более
50 мком, а для выключателей ВМГ -ІЗЗ-111
—не
более 25 мком.
68, Скорость движения свечей при включении и отключении
выключателя измеряется с помощью вибрографа. Методика наме­
рения скорости описана в приложении 5 Установка вибрографа на
выключателе показана і;а рис. 25. Металлическая линейка 5 с при­
крепленной к ней бумажной лентой крепится к наконечнику 3 све­
чи 2 с помощью хомута 6 со стопорным винтом. При движении све­
чи вместе с ней перемещается линейка с бумагой. Вибратор 7 уста­
новлен неподвижно на пластине 8, укрепленной па колпачке изо­
лятора 4. Скорости выключателей должны быть в пределах норм ,
указанных в табл. 5.
Величины скоростей, указанные в табл. 5, приведены для усло­
вий, что выключатель залит маслом; измерение скорости произво­
ла


дится при температуре в месте установки выключателя выше О’С,
напряжение на зажимах катушки включения электромагнитного
привода близко к номинальному, величина груза или натяжения
пружин для грузового, пружинного или пружинно -грузового приво­
дов равны гарантийным, с которыми приводы работают в эксплуа­
тационных условиях
г
-
г
ь
движения свечей.
ДЛЯ креплення вибратора.
иэоляторя; S—лпнеЯка; в—хомут; 7— вибратор; в— нлоепша .
Следует учитывать, что:
а) После капитального ремонта выключателя и привода про.
тиводействующне силы минимальны, однако п процессе эксплуата­
ции эти силы могут возрастать. Для того чтобы скорость движе­
ния свечей в процессе эксплуатации оставалась в норме, необхо­
димо, чтобы после капитального ремонта скорость эта была не ме­
нее чем на 5% выше'минимально допустимой по норме.
б) Фактическая скорость движения свечей при температуре
наружного воздуха в пределах от 0 до —25е С будет менее ука­
занной. Однако при этом гарантируется надежная работа выключа­
теля ори условии, что при включении напряжение на зажимах катушки
1 Выбор величин гарантийного груза н гарантийного натяжения
пружин рассмотрен в брошюре «Эскіілуаташія и ремонт пружинных,
грузовых и ручных приводов высоковольтных выключателейэ.
4 Инструкция по эксплуатации
49


Таблица 5
Скорости движения свечей, м/сек
Операция я тип привода '
Скорость п
момент раз­
мыкании и
аамымаммк
контактов
Скорость в
момент выхо­
да и входа
снечн в камеру
Максимальная
скорость за
весь цикл
операции
Отключение............................
Включение:
электромагнитный привод
1,75-2
3,0-3,2
3,0 —3.2
типа ПС-10 ..................
грузовой, пружинно-гру -
3,0-2,2
3,0-2,2
3,1—2.3
зовой и пружинный . . Не менее
1,9
Не менее
1.9
3,1 -2.0
включения электромагнитного привода должно быть в пределах,
допускаемых ГОСТ, т . е. для обеспечения достаточной надежности
оно должно быть не менее 90% номинального, а в исключительных
случаях — не менее 80% номинального; величина груза или натя­
жение пружин для грузовых, пружинных и пружинно-грузовых при­
водов должны быть равны гарантийным.
в) Фактическая скорость движения свечей при включении при
напряжении на зажимах катушки включения электромагнитного
привода ниже номинального будет меньше указанной в табл. 5, по
при этом обеспечивается надежная работа выключателя при ус­
ловии. что напряжение нс выходит за пределы указанных а
и. «б».
Если измерение скорости включения не удается произвести при
номинальном напряжении на зажимах катушки включения элек­
тромагнитного привода, то для примерной оценки можно пользо­
ваться следующим правилом: допускается 1% уменьшения скоро­
сти по сравнению с минимальным значением табл. 5 на каждый
процент снижения напряжения против номинального.
Собственное время отключения (промежуток времени от пода-
чи команды нп отключение до размыкания контактов) и время
включения измеряются секундомером по обычной схеме (приложе­
ние 5), Собствсіпюе время отключения выключателя практически не
зависит от типа привода, с которым сочленен выключатель , и долж­
но быть равно 0,1 ±0,02 сек.
69. Испытание изоляции выключателя (совместно с другим обо­
рудованием ячейки) производится повышенным напряжением пе­
ременного тока при включенном положении выключателя. При но­
минальном напряжении электроустановки 6 кв испытание произво­
дится напряжением 32 кв; в установках 10 кв испытание произво­
дится напряжением 42 кп (по отношению к земле). Длительность
испытания I мим. При этом не должно быть перекрытия и пробоя
изоляции. Рекомендуется таким же напряжением испытывать кон­
тактный разрыв п проходной изолятор при положении выключате­
ля «Отключено.
50


71). Опробование выключателя совместно с приволен произво­
дится вне зависимости от опробования привода, проводимого при
его ремонте, и заключается в многократных включениях и отклю­
чениях выключателя от ключа управления.
Так как тяговое усилие электромагнитных приводов зависит
от напряжения сети постоянного тока, опробование выключателя
совместно с такими приводами производится при рабочем, пони­
женном и повышенном напряжении постоянного тока, устанавли­
ваемом на шинах постоянного тока непосредственно перед испыта­
нием Пониженное н повышенное напряжение на шинах прини­
мается равным 90 и 110% от рабочего.
При каждом уровне напряжения постоянного тока проводится
два-три включения и отключения выключателя.
Оформление документации
71. По окончании ремонтных работ и испытаний мастером (тех­
ническим руководителем) в карте выключателя делается запись
о проведенном ремонте, после чего выключатель может быть вве­
ден в работу, lie позднее 2—3 дней по окончании ремонта выклю­
чателя бригадиром — производителем работ и мастером составля­
ется технический акт ремонта.
1 Номинальное напряжение сети постоянного тока принимается
равным номинальному напряжению катушек включения и отключе­
ния приводов, питающихся от данной сети. Рабочее напряжение
сети поддерживают обычно несколько выше номинального (напри­
мер, при номинальном нмгряжати 220 в па штіах постоянного то­
ка поддерживается рабочее напряжение 230 и).
4*


ПРИЛОЖЕНИЕ I
ОСНОВНЫЙ ТЕХНИЧЕСКИЕ ДАННЫЕ ВЫКЛЮЧАТЕЛЕЙ
I. Электрические характеристики
Нанменопанне показателей
Для исполнения выключателя
ВМГ-ІЗЗ-11 ВМГ-133-ІІІ ВМГ-ІЗЗ-І ВМГ-ІЗЗ
Поминальное напряженке,
кв ........... ■ 10
10
10
10
Наибольшее рабочее напря­
жение, кв. ............ ..........
Номинальный ток, а
.
.
.
II,б
11,5
11,5
U.S
600
1 000
600
600
Предельный сквозной ток,
ка
действующее значение 30
30
30
30
амплитуда .......................
52
52
52
52
Ток термической устойчи­
вости, ка , для п{юмежут-
ков времени:
1 сек ........
30
30
30
30
Б сек................................
20
20
20
20
10 Сек................................
14
14
1-1
14
Предельный ток отключе­
ния, ка ............... ............ ..
Предельная мощность от­
ключения, Мва, при на­
пряжении:
10 ка................................
20
20
11,6
20
350
350
200
350
6 кв.....................................
200
200
200
200
3 кв.....................................
100
100
100
100
Примечание. Коммугаииошіал еиоеаОность при разных режимах ра­
боты И исполнения контактной системы оыкличятеля указана а приложении 7
(пкллдыш>.
__
II. Мехаиичоскио характеристики
ІІапмеиоааііие показателей
Величина
Примечания
Угол наворота вала приводного меха­
низма, град .............................................
54
Зазор между рычагом н упором при
включенном положении выключателя,
жж ...............................................................
0,5-1,5
Ход буфера при включении, жж
...
.
14+1
Для ВМГ-133-111
Высота камеры, мм . ... ...... І20+2
20.+ 1
Для ВМГ-ІЗЗ-1
Установочные размеры камер (расстоя­
ние от ламелей розетки), мм
. ...
15+1
150
Дли ВМГ-1331
з±і
62


11 родолжіние
Нанмеиозаиие пшизателсв
Величина
Примсчша
Ход подвижных контактов, мм
... .
Ход в рабочих контактах (вжнм), мм
Запасной ход подвижных контактов (до
упора), мм
. ............
Ход в камере (включай ход в контак-
250+1
40+5
25-30
•
та-х), мм...........................................................
Нажатие контактных пружин, кг
...
Разновременность замыкании контактов
между фазами, мм. ............ ............ ........
Переходное сопротивление контактов,
168—178
3,5±0,3
2
Для ВМГ-133-І
185—195
МКОМ ................
Скорость отключения, м/сек
в момент размыкания контактов . .
в момент выхода подвижных кон­
тактов из камеры...........................
максимальная .........................................
Собственное время отключения, сек
.
.
Вес выключателя без масла и приво-
’
too
1.75—2 ,0
3,0—3 .2
3.0 —3 ,2
0,)±0,02
Для ВМГ-ІЗЗ -Ш
75
да. кг............... ............ ............ ............ ............ . 160-200 В зависимости
от исполнения
выключателей
ПРИЛОЖЕНИЕ 2
УСИЛЕНИЕ ВЫКЛЮЧАТЕЛЕЙ С ПОМОЩЬЮ ОБЛИЦОВКИ
ИХ КОНТАКТОВ МЕТАЛЛОКЕРАМИКОЙ
I) Повышение коммутационной способности выключателей до­
стигается «роводеиисм следующих мероприятий (рнс. 2G, 27):
а) дли уменьшения взноса контактов концы свечи и ламелей,
подверженные оплавлению, облицовываются дугистойкнм материа­
лом;
б) для облегчения вхождения свечи в розетку при включении
выключателя облицованному концу свечи придается конусообразная
форма.
Для облицовочных детален применяют композицию, состоящую
из вольфрама и меди. Основа композиции получается прессованием
в форме порошка вольфрама с добавлением 1,5—4% никеля и 12%
медного порошка'. Медн ы й поро шок
выполняет роль связки, улуч­
шая іірессуемость, никель вводится для улучшения смачиваемости
вольфрама медью при последующей пропитке. Конфигурация полу-
1 По данным Института металлокерамики и спецсплавов АН
УССР.
53


Рис. 26. Металлокерамическая облицовка завода
. У ралэл ек тро аш шра т* ([ вариант).
а—оЛлпцопка сосчи: Л—облицопкл ламели .
/-головка наконечника; 2—оВлкиовка наконечника: 2—
х исктопик наконечника; «—свеча; J— облицовка ламели;
ламель.


ченіюй после прессования детали зависит
ковые детали в зависимости от давления
от формы. Пресс -порош­
имеют определенную по­
ристость н могут пропитываться медью в среде водорода или оки
сн углерода при температуре около 1 100° С. При этом медь запол
няет поры вольфрамовой прессовки и в результате в вольфрамо
вой решетке образуется решетка
из моди. Подобная вольфрамово -
медная композиция известна под
названием кігрига или под более
общим названием металлокера­
мики.
Вольфрамовая решетка обес­
печивает тугоплавкость металлоке­
рамики, а непрерывная медная
решетка обеспечивает ее доста­
точно удовлетворительные провод­
никовые качества. При горении
дуги на поверхности металлокера­
мических деталей и расплавлении
меди последняя не выплавляется,
а удерживается в порах вольфра­
мовой решетки. При этом медь
с вольфрамом не сплавляется.
Для облицовочных деталей
применяется вольфрамово-медная
металлокерамика (кирит) марки
АВМ-30 (инфра 30 означает про­
цент содержания меди).
Основные характеристики ме­
таллокерамики марки АВМ-30:
6)
Рис. 27. Металлокерамическая
облішовкв ЦВЛ Мосэнерго —
МЭИ (II вариант).
а—облицовка свечи: б —облицовка
ламели.
/—свеча; »— хвостовик латунного на -
конечкикв; 3—наконечник свечи; <—
облицовка ламели; б—ламель .
электрическое сопротивле­
ние. в процентах к сопро­
тивлению меди............................. 400
твердость по Брішелю,
кГ/мм'
...........................
17!
временное сопротивление
растяжению, кГ/мм*.
.
60
Облицовочные детали из ме
таллокерамики припаиваются к
контактам серебряным припоем.
Поскольку пайка деталей с боль­
шим содержанием вольфрама за­
труднительна. то на поверхности
металлокерамики, предназначенной
для припаиважня, имеется подслой
меди толщиной около 0,5 жж. На­
личие такого подслоя мели обес­
печивает хорошую пайку с боль­
шой механической прочностью.
2) Облицовка контактной часта
жст быть выполнена либо по способу завода «Уралэ'лектроаппа-
рат» (1 вариант), либо по способу ЦВЛ Мосэнерго — МЭИ (II ва­
риант).
свечей и ламелей розеток ме­
55


Облицовка по 1 варианту показана на рнс. 26.
Облицованный наконечник свечи выполнен в пиле головки /
с хвостовиком 3. На головку наконечника напаяна облицовка 2 нз
металлокерамики. Хвостовик 3 имеет резьбу MI2 и ввертывается
в нижний торец стержня свечи с последующей раскерновкой.
Наконечнику свечи придана конусообразная форма. Это со­
здает возможность вхождения свечи в розетку наподобие клина,
в результате чего свеча испытывает значительно меньшее противо­
действующее усилие и уменьшается вибрация контактов при их со­
прикосновении.
Ламель облицована фигурным угольником 5 из металлокера­
мики. Угольник несколько заглублен в тело ламели , за счет чего
контакт между свечой н ламелью осуществляется вл основном те­
ле ламели, даже если на угольнике образовались наплывы.
Облицовка по II варианту показана на рис. 27.
Со стержня свечи обрезана (на токарном станке) головка за­
водского латунного наконечника и к торцу припаян наконеч­
ник 3 из металлокерамики. Наконечнику придана конусообразная
форма.
Для напайки наконечников 4 ламели 5 «начале обрезаются. На­
конечник имеет такую же форму, как основное тело ламели. В слу­
чае образования наплывов на поверхности наконечника контакт
между свечой и ламелью будет осуществляться на наконечнике,
что может несколько увеличить сопротивление контакта.
3) Для облицовки свечей и ламели no I и II варианту приме­
няются детали из металлокерамики марки АВМ-30.
Облицовочные детали по 1 варианту изготовляются по черте­
жам завода «Уралэлектроаппарат». В качестве съемного облицован­
ного наконечника для свечи используют наконечники выключателей
ВМП-10 (чертеж No 8БП. 426.001). Однако у этих наконечников на­
до перетачивать резьбу хвостовика МІ6 на МІ2. Специально для
выключателей типа ВМГ-ІЗЗ съемные облицованные наконечники
в настоящее время нс изготовляются. Облицовка для ламелей из­
готовляется по чертежу No 8БП, 160.096.
Облицовочные детали по 11 варианту выполняются весьма про­
стой конфигурации. Облицовка для свечи представляет собой ци­
линдр диаметром 22 мм н высотой 15 жж; облицовка для ламели
имеет пил призмы высотой 8
с трапециевидным сечением.
4) Процесс выполнения облицовки заключается п обработке
посадочных поверхностей под облицовку, напайке и последующей
обработке металлокерамических деталей:
а) Перед напайкой облицовочных деталей па контактах обра­
батываются посадочные поверхности; обработки свечи по I вариан­
ту нс требуется, необходимо лишь вывернуть съемный латунный на­
конечник; ламель no I варианту обрабатывается по рис. 28; по II
варианту обработка заключается в обрезке конца стержня свечи
на 15 лл (при этом обрезается головка съемного латунного нако­
нечника. а его хвостовик остается в теле стержня) и концов ла­
мелей на 8 жж.
После обработки. посадочные поверхности следует обезжирить
для обеспечения качественной пайки.
б) Напайка металлокерамики производится следующим обра­
зом: металлокерамические детали укладываются на подставку, на.
54?


Греьаю-tcK газовой горелкой до температуры 200—250“ С . и на по­
верхность, предназначенную для припайки н имеющую подслой
меди, наносится флюс . Нагрев свыше 300° С без нанесения флюса
не допускается. Флюс необходим для растворения и удаления окис­
лое металла, улучшении смачиваемости и растекания припоя. Дол­
жен применяться флюс следующего состава: бура 98,5%. мсдио-
цинковая окись 1,5% .
Медноцннковая окись имеет в споем составе: окись меди 60%,
окись цинка 20% и окись свинца 20%. Флюс в виде порошка нано­
сится в небольшом количестве на нагретую поверхность.
После нанесения флюса металлокерамические детали нагре­
вают до температуры 700—800° С. Поднося к поверхности пайки
проволоку или полоску серебряного припоя ПСР-70 (ГОСТ
8190 66), покрывают ее расплавившимся припоем.
Контактные детали, к которым будет припаиваться металло­
керамика, нагреваются до температуры 200—250° С и на посадоч­
ные поверхности наносится флюс. Вслед за этим на посадочные
поверхности устанавливают (с помощью щипцов, державки , захва­
та) металлокерамическую деталь и обе детали нагреваются до рас­
плавления припоя, нанесенного ранее на металлокерамику. После
расплавления припоя окончательно устанавливают положение ме-
талло-ксрамичсской облицовки и детали хорошо прогревают , со­
средоточив па них факел пламени, в течение 15—20 сек.
Напайка металлокерамической облицовки наконечника свечи
по 1 варианту производится специализированными предприятиями.
в) Облицованные контакты подвергаются обработке. Для на­
конечника свечи по 1 варианту требуется переточка резьбы хвосто­
вика М16 на М12. После этого он туго (без просвета) завертыва­
57


ется в торец стерший свечи. Стык пахоксЧіійка К стерший яырЗй-
ннвастся напильником и раскернивлется согласно рис. 26. Ламели,
облицованные no 1 варианту, зачищаются , с них снимаются фаски
и опиливаются острые кромки. Свеча и ламель по II варианту под­
вергаются обработке по рис. 27.
ПРИЛОЖЕНИЕ 3
УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ПОДОГРЕВА
ВЫКЛЮЧАТЕЛЕЙ при их установке
в шкафах крун
Подогревательное устройство устанавливается с соблюдением
необходимых изоляционных расстояний. В качестве подогреватель-
Рис. 29. Схема включения и
контроля работы подогреватель­
ного устройства.
/ — ііягрепатслький элемент; I—ру­
бильник; 3 — плксгпый переключп-
тель; «— лампа: 5—кисель­
ного элемента применяется высо­
коомная проволока, намотанная па
керамический столбик. При намот­
ке должны быть приняты меры
против расплетания проволоки при
ее перегорании. Могут быть так­
же использованы стандартные на­
гревательные элементы от электро-
прігборов. Размещение элементов
должно быть произведено так. что­
бы исключалось попадание на них
масла при его выбросе нз выклю­
чатели (по избежание загорания
масла). Мощность подогреватель­
ного элемента должна быть не
менее 1 000 вт. Точная велпчнна
необходимой мощности подогрева
определяется местными условиями
(величина отрицательных темпера­
тур. наличие сильного ветра и
пр.) .
Включение подогревательных
элемаітов производится через
двухполюсные рубильники (рис.
29) с отдельным рубильником на
каждый шкаф КРУН. Для конт­
роля исправности подогреватель­
ного элемента целесообразно при­
менение схемы контроля, изобра­
женной на рис. 29. В цепь обогре­
ва вводится пакетный переключа­
тель 3 включенной параллельно ему лампой 4. При отключении
переключателя лампа загорается, если цепь подогрева исправна.
58


ПРИЛОЖЕНИЕ 4
УСТАНОВКА ПРОВОЛОЧНОЙ ЗАКЛАДКИ
В ШАРИКОВЫЯ КЛАПАН ВЫКЛЮЧАТЕЛЯ
Установка проволочной закладки производится только в кла­
паны выключателей изготовления завода «Электроаппарат» (г. Ле­
нинград) с заводскими номерами от 12000 до 30000.
Рис. 30 . Установка закладки а клапан .
а — проволочная фасонная ааилалка; Л — державка для установки аакладаи;
а — установка аакладки п клапан.
/—проволочная эакладкл; 2—державка; 3— основной цилиндр выключателя;
4— клапан.
Закладка изготовляется из стальной пружинной проволоки
(ГОСТ 5047-49) по чертежу на рис. ЗО.а.
Установка проволочной закладки производится при ремонте
выключателя, когда из основного цилиндра вынута камера и дета­
ли, непосредственно рукой или с помощью державки 2 (рис. 30 ,6).
При установке с помощью державки (ряс. 30 ,я) закладка сжи­
мается и вводится о державку. Затем державка опускается в ос­
новной цилиндр, закладка заводится лапками в отверстие канала
и державка сдергивается, оставляя закладку в клапане .
59


ПРИЛОЖЕНИЕ i
ИЗМЕРЕНИЕ СКОРОСТИ И ВРЕМЕНИ ВКЛЮЧЕНИЯ
(ОТКЛЮЧЕНИЯ) ВЫКЛЮЧАТЕЛЯ С ПОМОЩЬЮ
ВИБРОГРАФА
1) Виброграф (рис. 31,«) состоит из вибратора, пишущего уст­
ройства и крепежных деталей.
Вибратор имеет сердечник 3 ил трансформаторной стали с ка­
тушкой 4. К сердечнику на плоской пружине крепится стальная
пластина /. на конце которой закреплен наконечник 2 с грифелем
(графит). При включении катушки вибратора в сеть переменного
тока пластина / начинает колебаться. Если линейка с закреплен­
ной на ней бумажной лентой будет перемещаться, на лепте запи­
шется волнообразная кривая, называемая виброграммой .
При питании вибратора от сети с частотой 50 гц. пластана виб­
рирует с частотой 100 гц, совершая одно колебание за 0,01 сек.
За время одного колебания пластины наконечник записывает на дви­
жущейся ленте одну волну виброграммы (рис. 31,6). Длина вол­
ны L зависит от скорости движения линейки. Чем быстрее движет­
ся линейка, тем больше длина волны виброграммы. Среднюю ско­
рость движения лннейкіи па любом участке нетрудно найти, так как
Ѵвр=у,где /=0,01 сек.
Если длину волны измерять в см, а скорость — в м/сек, то
Рис. 31. Запись и обра
о-схем’ работы вибрографа; б —оолх.і виброграммы: а—разметка виброграммы
ниц коэффициента изменения
I— пластина; 1—наконечник; J—сердечник; «—катушка; б—линейка с
60


Таким образом, средняя скорость движения линейки [м/сек) на
любом участке численно равна длине волны виброграммы (сж) па
этом участке.
2) Для записи виброграмм при отключении и включении вы­
ключателя непосредственно к его подвижным контактам крепится
линейка с бумажной лентой. Вибратор включается в сеть одновре­
менно с подачей команды на отключение или включение выклю­
чателя и па ленте остается запись виброграммы (рнс. ЗІ.а). Запись
виброграмм непосредственно па подвижном контакте является пря­
мым способом измерения; он более точен по сравнению с записью
на промежуточных валах или тягах (косвенный способ измерения).
лентоі бутпКд О„ О,. О,— аершшіы вЖІрограммы: L— длши проаетов .
61


Виброграмму для удобства обработки целесообразно снимать
на ленте миллиметровки. После снятия виброграммы на ней долж­
ны быть указаны: номер или наименование подстанции; присоеди­
нение, где установлен выключатель; лата снятия виброграммы;
способ измерения (прямой или косвенный) наименование операции
(«Отключение» или «Включение»), причем на виброграмме «Вклю­
чение» отмечается величина напряжения сети постоянного тока (при
выключателе с электромагнитным приводом) или величина груза
(при выключателе с грузовым приводом); на концах виброграм­
мы — положение выключателя, т . о. отметки О (конец виброграммы,
которому соответствовало положение выключателя «Отключено»),
и В (положение «Включено»),
3) При записи виброграммы прямым способом ход линейки
соответствует ходу подвижных контактов, а скорость движения
подвижных контактов равна скорости движения линейки и опре­
деляется по виброграмме. Для этого производится разбивка вибро­
граммы на пролеты, равные длинам волн . Расстановка отметок
ведется с первой (считая от конца В) вершины (рис. 31,в).
Средние скорости движения подвижных контактов (м/сек),
численно равные длине пролетов (см), обозначаются на виброграм­
ме в пролетах.
4) При разметке на пролеты н анализе виброграммы, снятой
прямым способом, необходимо учитывать следующее:
а) Отметки надо наносить точно у вершин волн, так как
неточность в I мм приводит к ошибке в определении скорости на
0,1 м/сек.
б) Значение средней скорости в пролете следует относить не
к середине пролета, а к промежуточной (обратной) вершине О»
(рис. 31,г) виброграммы, где ставится дополнительная отметка .
в) Скорость в. пролете справа и слева от дополнительной
отметки нс равна средней скорости.
Показателем изменения скорости является прирост Д длины •
пролета при переходе от рассматриваемого пролета к соседним.
Если длина данного пролета L, а длина соседних пролетов L' и L",
то Д'=і£' —L н Д" —L "— L . Если соседний пролет больше (L’>L
пли £">£), то прирост Д имеет знак плюс, и наоборот. На длине
1 мм пролета скорость изменяется примерно на величину Д/Д, а на
расстоянии /ж от дополнительной отметки скорость движения мо­
жет быть определена как
V,=L + I,~.
где V,— а м/сек-, L , 1„, Д — в см , причем прирост Д должен быть
взят соответствующего значения н знака (+ или —) .
Более точно скорость в любой точке пролета на расстоянии I*
от дополнительной отметки может быть подсчитана по формуле
V,=kKL.
где kc — коэффициент изменения средней скорости иа длине одного
пролета, определяется по номограмме (рис. 31,д) для данных зна­
чений /., А и /».
г) Виброграмму можно разделить ил две части —в первой
части скорость движения возрастает от начального нулевого зна­
чения до максимального значения; во второй части скорость двч-
62


женин уменьшается от максиМАлЬнбго До конечного нулевого зна­
чения.
Следовательно, при рассмотрении первой части виброграммы
длина пролета должна постепенно возрастать до максимального
значения, а во второй части — убывать. На протяжении вибро­
граммы не должно быть участков, где после увеличения длина про­
летов начинает уменьшаться, а затем вновь увеличиваться. Если
такие участки имеются, это свидетельствует о провале скорости
(местном замедлении), что недопустимо.
д) Разбивка виброграммы на пролеты является обязательной
р.п участке хода в дугогасительной камере, а если подвижные кон­
такты имеют максимальную скорость вне камеры, то виброграмма
размечается до участка с максимальной скоростью. Разбивка на
пролеты остальной части виброграммы может не выполняться, и
ее анализ производится путем сравнения длины воли.
5) Проверка скорости движения подвижных контактов произ­
водится по виброграммам «Отключение» и «Включение» следую-
нигм образом:
а) Определяется скорость движения контактов для трех основ­
ных точек: в момент рзмыкання (замыкания) контактов У«.и, Ѵ».к,
в момент выхода контактов из дугогасительной камеры (входа
в камеру) Ѵо.д, Ѵ».я и максимальная скорость для данной опера­
ции Ѵо.м. Ѵаи.
6) Для определения скорости Ѵо.« и Ѵо.д от конца В вибро­
граммы откладываются расстояния, равные вжнму а контактах н
ходу контактов в дугогасительном устройстве. В полученных точ­
ках по виброграмме находят среднюю скорость, обозначенную
в пролете. В случае необходимости скорость в данной точке более
точно определяется через коэффициент kc.
в) Скорости, полученные по виброграммам, не должны отли­
чаться от норм.
Примечание. При снятии виброграмм ггрямым способом
кривые скоростей могут не строиться,
б) Измерение скорости производится после капитального ре­
монта выключателя, а также в следующих случаях:
а) после устранения заеданий механизма, замены отключаю­
щих пружин или катушек включения;
б) после реконструкции;
в) после отказа выключателя в работе.
Обработанные виброграммы прикладываются к документации
по ремонту выключателя.
7) По виброграмме можно определить время движения
подвижных контактов. Если виброграмма имеет л пролетов , то
п
полное время движения подвижных контактов равно Г=
сек.
Однако виброграмма не дает возможности определять соб­
ственное время отключения выключателя (т. е . промежутка време­
ни от подачи команды па отключение до размыкания контактов) н
времени включения (до замыкания контактов). Это можно сделать
с помощью электрического секундомера, включив его ио схеме
рис. 32. По данным, получаемым из виброграммы , и измерениям
секундомером определяется также полное время включения
(отключения), т . е. время от подачи команды до остановки подвиж­
ных контактов.
63


Рис. 32. Схемп для нэмерс
ния полного времени отклю­
чения и времени включения
выключателя.
а—измерение времени отключе­
ния; б—измерение времени вклю­
чения; в—электрическая схема
секундомера.
/ — контакты выключателя; У—
алектпосекукдомер; J—рубиль­
ник; «—катушки отключения; J —
катушка включения: S— проме­
жуточныя конТактор.


ПРИЛОЖЕНИЕ 6
ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ К ВЫКЛЮЧАТЕЛЯМ
ТИПА ВМГ-133-П И ВМГ-133-І11
(по прейскурант}' No 07-М)
Помер по
преЯску.
ет.
Наименование запасных частей
Номер
чертежа
Оптовая
пеня
за 1 шт.,
руб,—кон.
1257
Изолятор опорный
У-22302 2-40
1258
Контакт розеточный
У-22330 3—10
1259
Ламель розеточного контакта
Д-22331
0—19
1260
Пружина розеточного контакта
Д-22333 0-05
1261
Камера дугогасительная
У-22342 4-60
1262
Уплотняюніля манжета
Д-22367 0-05
1263
Стекло маслоуказатсля
Д-22373 0-05
1264
Изолятор проходной ВМГ-ІЗЗ-ІІ
У-22403 3-60
1265
Изолятор контактного стержня (труб­
ка)
Изолятор (тяга)
Д-22413 0-16
1266
У-22421
0-60
1267
Изолятор проходной ВМГ'133-IU
У-23186 .3 -00
П римечание. Запасные части поставляются ио нарядам и счет фондов
на запасные частя.
Редактор Л. В . Коп
*Я
*и на
Техн, редактор II. А . /;рл»вя»«
Сдано а набор 11/IX 1962 г.
-
Подписано к печати 1S/XI 1962 г.
T-II9S7
Бумага 8ІХІ08*/»
3,28 П. л.
Уч-ид л. 4 .8
Тираж 9050 ака.
Подписное надаине
Заказ 2Ш
Типографии Госянергсиздата. Москва. Шлюзовал паб ., 10.


Подписное издам
*
