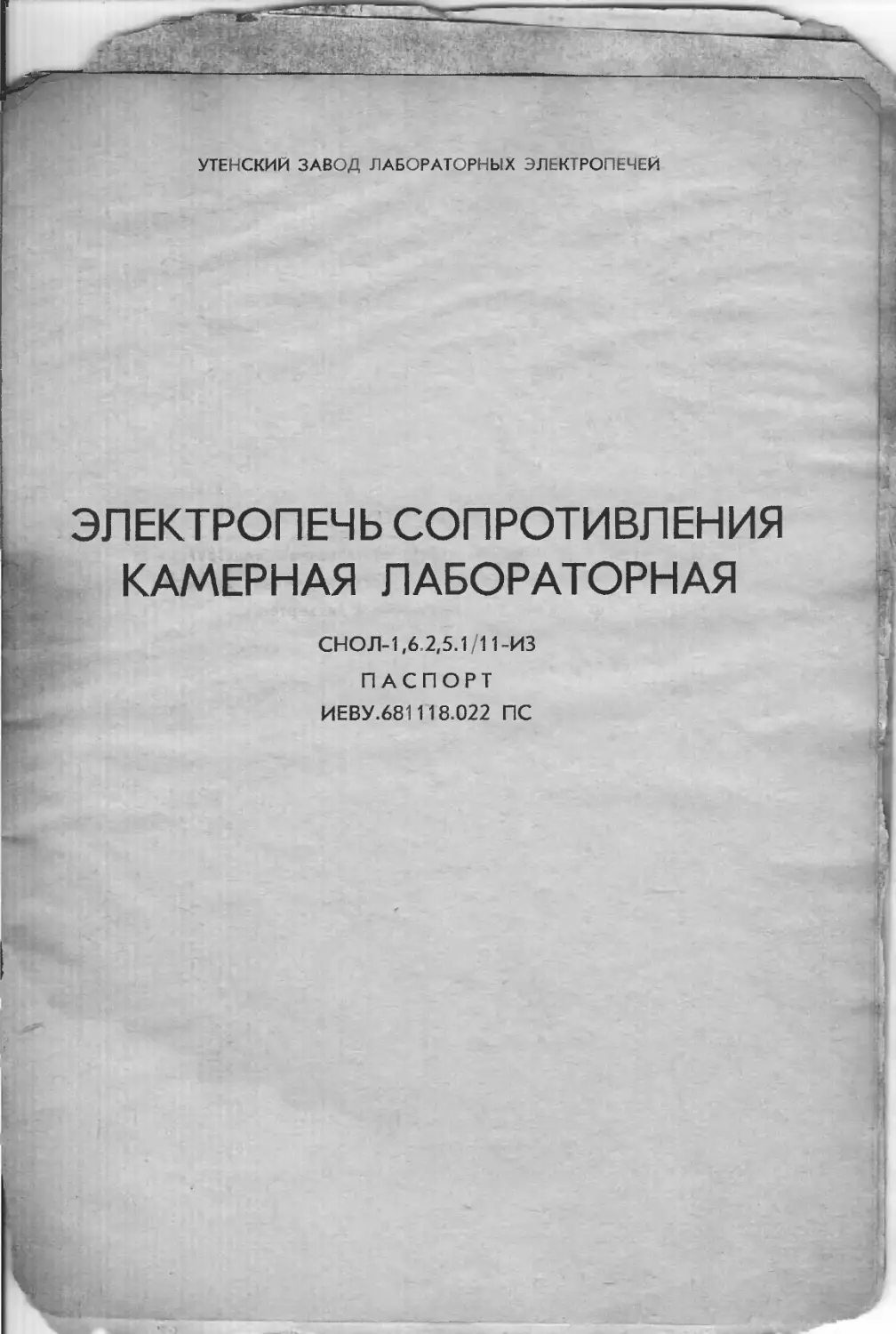

УТЕНСКИЙ ЗАВОД ЛАБОРАТОРНЫХ ЭЛЕКТРОПЕЧЕЙ
ЭЛЕКТРОПЕЧЬ СОПРОТИВЛЕНИЯ
КАМЕРНАЯ ЛАБОРАТОРНАЯ
СНОЛ-1,6.2,5.1/11-ИЗ
ПАСПОРТ
ИЕВУ.681118.022 ПС
12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Электропечь сопротивления камерная лабораторная СНОЛ-
.\ \ Z ' /
1,6.2,5 1/11-ИЗ заводской номер ...............соответствует
техническим условиям ТУ 16-681.139-86 и признана годной для
эксплуатации
Дата выпуска
Контрольный мастер
13.1	. Предприятие-изготовитель гарантирует соответствие элек
тропечи требованиям технических условии при соблюдении потре-
бителем правил хранения, транспортирования и указаний по мон-
тажу и эксплуатации
13	2. Срок таран сии один год со дня ввода электропечи в
•жсплх атацию.
13.3	. Гарантийный срок службы комплектующих изделий обе-
спечивается заводом-изготовителем этого оборудования.
I3.4	. Срок службы электропечи до списания не менее 5 лет.
14.	ПРАВИЛА ХРАНЕНИЯ
14.1.	Электропечь необходимо хранить в упакованном виде.
14	2. Хранение должно производиться:
в отапливаемых (или охлаждаемых) и вентилируемых поме-
щениях при температуре окружающей среды от плюс 5 до плюс
40 °C;
—	в атмосфере, содержащей сернистый газ в концентрациях
не более 0,13 мг/м и хлористых солей не более 0,3 мг/м в сутки,
—	при относительной влажности окружающего воздуха — не
более 80% при температуре плюс 25 С.
14.3.	Срок сохраняемости не более 2-х лет со дня изготовления
электропечи.
15.	ПРАВИЛА ТРАНСПОРТИРОВАНИЯ
15.1	. Электропечь необходимо транспортировать только в за-
крытом транспорте при температуре от минус 50 до плюс 50° С
15.2	ранспортирование электропечи разрешается любым ви
дом транспорта, кроме морского.
1. НАЗНАЧЕНИЕ
1.1.	Электропечь сопротивления камерная лабораторная
СНОЛ-1,6.2,5.1/11-ИЗ (далее именуемая электропечь) предназна-
чена для проведения аналитических работ с различными материа-
лами и различных видов термообработки при температуре до
1100° С, в стационарных условиях
	2. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
2.1. 2.2. 2.3. 2.4.	Номинальная мощность, кВт	— 1,8 Напряжение питающей сети, В	— 220 Частота переменного тока, Гц	— 50 Номинальная температура в рабочем про- странстве, С, не менее	— 1100
2.5. 2.6. 2.7.	Число фаз	—	1 Среда в рабочем пространстве	—	воздух Размеры рабочего пространства, мм, не ме- нее:	— ширина	—	160 длина	—	250 высота	—	100
2.8.	Время разогрева электропечи до номиналь- ной температуры без садки, мин, не более — 50
2.9.	Стабильность температуры в установившемся тепловом режиме, без садки, С, не хуже — -t 4
2.10.	Неравномерность температуры в рабочем пространстве при номинальной температуре в установившемся тепловом режуме без садки С, не хуже	— — Ю
2.11.	Диапазон автоматическго регулирования температуры, С	— от 400 до 1100
2.12. 2.13.	Мощность холостого хода, кВт, не более	1 Средний ресурс электронагревателей прч номинальной температуре, ч, не менее	— 2000
3
2 14.	Размеры рабочей камеры, мм: ширина	— 185 длина	_ 290
1	высота	— 130
2.15?	Габаритные размеры, мм, не более ширина	—	440 длина	—	525 высота	—	510
2.16.	Масса, кг, не более	- 33
2.17. Сведения о содержании драгоценных материалов
Наименование	Количество в изделии	Масса в 1 шт г
Золото
Регулятор температуры Ш4530 гр. МПВД	1	0,1174
Серебро Ср. 999 9
Регулятор температуры Ш4530 гр. Mflht	V	0,9942
Тиристор Т122-20-5	2	0,1006
Микровыключатель МП-2101 Л	2	0,4716
Сведения о платине и платинородии — в прилагаемом паспор-
те на преобразователь термоэлектрический.
3.	СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
3.1.	Электропечь СНОЛ-1,6.2,5.1 /11 -ИЗ, шт.	1
3.2.	Элементы, снятые с электропечи при транс-
портировании:
электронный регулятор температуры,	шт.	1
подовая плита, шт.	1
пружина, шт.
преобразователь термоэлектрический,	шт.	1
чехол муллитокремнеземистый, шт.	I
опоры, шт.	— 4
3.3	Запасные части:	г
вставка плавкая на 0,5 А	— 2
вставка плавкая на 10 А	— 2
4
3.4.	Эксплуатационная документация:
паспорт, экз.	— 1
эксплуатационная документация на основ-
ное покупное оборудование, комплект — 1
4.	УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1.	Электропечь состоит из несущего каркаса 6 (рис. 1.), в
верхней части которого установлен нагревательный блок 2 из
волокнистой теплоизоляции с впрессованным нагревателем. К пе-
редней части каркаса крепится дверь 1 с уплотнителем из волок-
нистой теплоизоляции. Рабочая камера электропечи образована
нагревательным блоком и уплотнителем двери. Садка устанавлива-
ется на дно камеры. Для размещения садки, создающей большое
удельное давление и истирающее воздействие на дно камеры
(металлические заготовки, керамические изделия и т д.), преду-
смотрена дополнительная подовая плита 4, вкладываемая в камеру.
Для ввода в рабочее пространство контрольного преобразователя
термоэлектрического в двери предусмотрено отверстие.
4.2.	В нижней части каркаса установлен пульт управления 8, со-
стоящий из передней и задней панелей. На передней панели разме/
щены выключатель, сигнальная лампа и регулятор температуры,
на задней панели — сетевой провод с вилкой 10 и плавкие предо-
хранители 7, 9 соответственно на 10 и 0,5 ампера.
4.3.	Питание электропечи осуществляется от сети переменного
тока напряжением 220 В, частотой 50 Гц.
4.4.	Контроль и регулирование температуры осуществляются
электронным регулятором, работающим совместно с преобразо-
вателем термоэлектрическим 3, установленным в камере.
4.5.	В схеме электрической (рис. 2.) предусмотрен выключа-
тель QS1, QS2 для выключения электропечи и снятия напряжения с
нагревателя при открывании двери, вставки плавкие FU1 (10А)
для защиты от коротких замыканий в силовой цепи и FU2
(0,5 А) —- в цепи управления, Тиристорный контактор VS1, VS2
в качестве исполнительного устроистьй световая сигнализация и
конденсатор С1 для снижения уровня радиопОллбх.
5.	УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
5.1.	К эксплуатации электропечи допускается персонал, знаю-
щий правила эксплуатации электроустановок напряжением до
1000 В, обученный правилам техники безопасности при работе с
электропечью и ознакомленный с конструкцией, устройством,
монтажом и правилами эксплуатации.
5
510
Рис. I. (габаритный чертеж):
— дверь; 2—нагревательный блок 3 — преобразователь термоэлектрический, 4 — подовая плита; 5 — ко-
жух, 6 — каркас, 7 — вставка плавкая на I0 А; 8 — пульт управления; 9 — вставка плавкая на 0,5 А; 10 — сетевой
провод с вилкои; 11 —опора
Рис. 2 Схема электрическая принципиальная
ВК — преобразователь термоэлектрический ТПП-0679-01; ЕК — нагревательный
элемент; С1 С2 — конденсатор МБ Ч 1-2А-250 1,0; FU1 —вставка плавкая на
10 A FU2 — вставка плавкая на 0,5 A HL—индикатор ИН-36; Р — регулятор
Ш4530, гр. ПП; KV — реле РПГ-8-2510, 15В; QS1, QS2 — выключатель; R1 — ре-
зистор С5-5-10 Вт — 10 Ом; R2— резистор МЛТ-0,5-1,0 кОм; VD1, VD2 — диод КД
105 В, VS1, VS2 —тиристор Т122-20-5У2; ХР — вилка ВШ-ц-20-01-10/220.
5	2 Электропечь необходимо эксплуатировать в соответствии
с требованиями «Правил технической эксплуатации электроуста-
новок потребителем» и «Правил техники безопасности при эксплуа-
тации электроустановок потребителем».
5	.3 Для подключения электропечи необходимо использовать
розетку, имеющую заземляющий контакт.
5	4. Перед началом работ с электропечью необходимо убе-
I Диться в ее исправности, правильном подключении к электросети
и контуру заземления.
5	5 Запрещается работать на электропечи при снятом кожухе
5 (рис. 1)
5	.6. Работать на электропечи при ненадежном заземлении
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ.
5.	". Во избежание ожогов при работе в проеме электропечи
(загрузка, выгрузка) необходимо пользоваться рукавицами.
L	7
5.	8. При нарушении нормальной работы электропечи необхо-
димо отсоединить ее от сети и принять меры к устранению неис-
правностей. Ремонтные работы вести только после снятия напря-
жения.
6.	ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ
ВНИМАНИЕ! Камера электропечи, в отличии от ранее выпускав-
шихся, изготовлена из высокоэффективной волокнистой теплоизо-
ляции, требующей осторожного обращения Необходимо избегать
механического контакта садки со стенками и сводом камеры.
Появление на внутренней поверхности камеры отдельных трещин,
не развивающихся при дальнейшей эксплуатации, не влияет на экс-
плуатационные характеристики электропечи и не является поводом
для рекламации.
6.1.	Электропечь должна эксплуатироваться в стационарных
условиях, при этом:
—	высота над уровнем моря до 10ОО м;
—	температура окружающей среды от плюс 5 до 35 С;
—	относительная влажность окружающего воздуха не более
80 ’/о при плюс 25 С;
—	окружающая среда — невзрывоопасная, не содержащая
значительного количества токопроводящей пыли, водяных паров,
агрессивных газов в концентрациях, вредно действующих на комп-
лектующее оборудование и материалы электропечи
6.2.	Электропечь не должна подвергаться резким толчкам, уда-
рам и тряске.
Примечание: Рекомендуемый диапазон рабочей температуры от 400 до
1100 С. Превышение номинальном температуры может вывести
из строя преобразователь термоэлектрическим.
7.	РАЗМЕЩЕНИЕ И МОНТАЖ
7.1.	Вынуть электрошкаф из тары.
7.2.	Отвинтить четыре винта крепления кожуха электропечи.
7.3.	Снять кожух
7.4.	Смонтировать снятые элементы в следующей последова-
тельности:
—	вставить опоры 11 (рис 1);
—	вставить чехол муллитокремнеземистыи в отверстие задней
стенки блока и закрепить пружиной;
—	вставить в чехол преобразователь термоэлектрический 3;
—	подсоединить через клеммную колодку провод красно-о цве-
та преобразователя термоэлектрического к жиле компенсацион-
ного провода с продольными рисками на поверхности изоляции;
8
ВНИМАНИЕ! Во избежание перерезания концов' преобразова-
теля винтами, необходимо вставить их в клеммную колодку под
вкладыши из медной проволоки
— установить электронный регулятор температуры на передней
панели пульта управления 8;
— подключить к регулятору отсоединенные провода согласно
инструкции на него, при этом жилу компенсационного провода с
рисками на поверхности изоляции подключить к плюсовой клем-
ме. Этим обеспечивается правильная полярность подключения.
7.5.	Надеть кожух и закрепить винтами.
7.6.	При необходимости вложить подовую плиту 4 в рабочее
пространство, избегая механического воздействия на стенки и под
камеры.
7.7.	Включить вилку 10 в розетку с заземляющим контактом,
подключенным к внешнему контуру заземления.
8.	ПОДГОТОВКА К РАБОТЕ
8.1.	Перед началом эксплуатации, а также после длительного
перерыва в работе необходимо произвести сушку электропечи:
—	включить электропечь, поднять температуру до 150—-200° С
и выдержать при этой температуре в течение 2—3 часов;
—	поднять температуру электропечи до 500 С, выдержать при
этой температуре в течение 2—3 часов;
—	нагреть электропечь до номинальной температуры и вы-
держать в течение 1—-2 часов.
9.	ПОРЯДОК РАБОТЫ
9.1.	Установить садку.
9.2.	Закрыть дверь электропечи.
9.3.	С помощью задатчика на шкале регулятора, руководству-
ясь инструкцией по его эксплуатации, установить необходимую
температуру.
9.4.	Нажать кнопку СЕТЬ, при этом загорается сигнальная лампа,
9.5.	По истечении необходимого времени открыть дверь, при
этом электропечь автоматически отключается.
Примечание: Паспортная точность автоматического регулирования температуры
обеспечивается при наилучшей настройке диапазона пропорцио-
нальности (ДП) электронного регулятора температуры. Необходи-
мо стремиться выставить наименьшее значение ДП, при котором
сохраняется устойчивое регулирование температуры (амплитуда
колебаний не более 1 С). Контроль качества настройки электрон-
ного регулятора температуры определяется по контрольному
преобразователю термоэлектрическому, введенноллу в рабочее
пространство, и переносному потенциометру.
10.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
10 1 Регулировка плотного прилегания двери.
10.1.1 Открыть дверь и отпустить крепежные винты уплотни-
теля
10.1.2 Подвинуть уплотнитель в сторону камеры и затянуть
крепежные винты.
10.1 3. Закрыть дверь и убедиться в равномерном прилегании
уплотнителя, при этом дверь должна свободно закрываться.
10.1.4. При недостаточном уплотнении операцию повторить
10.2. Замена вставки плавкой.
10.2.1. Освободить передние нижние винты крепления кожуха
5 (рис. I.), другие винты крепления кожуха вывинтить
10.2.2. Сзади приподнять кожух до упора.
*0 2.3. Снять держатель вставки плавкой
10.2.4. Вынуть перегоревшую вставку плавкую из основания и
заменить новой.
10 2.5 Установить держатель на место.
10 2.6. Закрепить кожух.
11.	ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ
ИХ УСТРАНЕНИЯ
Неисправность
Причина
Способ устранения
Электропечь не вклю-
чается
Электропечь не разо-
гревается
Время разогрева пре-
вышает установленную
норму
Не выдерживается точ-
ность автоматического
регулирования
а)	нет литания
б)	перегорела вставка
плавкая в цепи управ-
ления
в)	перегорела вставка
плавкая в силовой цепи
а) обрыв преобразова-
теля термоэлектричес-
кого
а)	низкое напряжение
питающей сети
б)	нарушилось уплот-
нение двери
в)	вышел из строя (об-
рыв) один из тиристоров
а)	неисправен элек-
тронный регулятор тем-
пературы
б)	неисправен (про-
бит) один или оба тири-
стора
а)	проверить питание
б)	заменить	вставку
плавкую на 0,5 А
в)	заменить вставку
плавкую на I0A
а)	заменить преобра-
зователь термоэлектри-
ческий
jC
а) проверить напряже
ние питающей сети
б)	отрегулировать ул
лотнение двери
в)	заменить неисправ
нь й тиристор
а)	исправить электрон
ныи регулятор темпера
туры в соответствии с
инструкцией на него
б)	заменить тиристор
