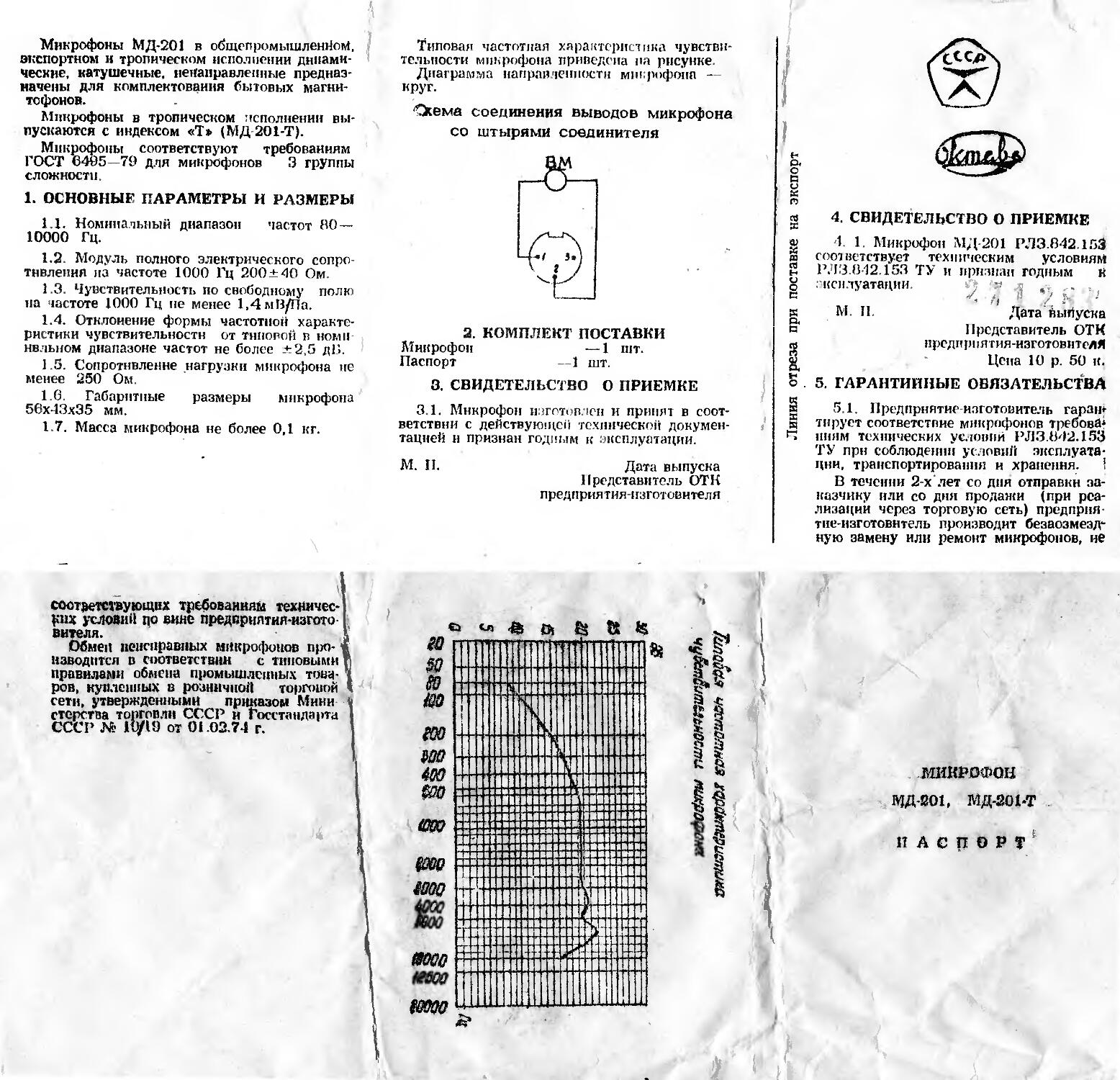

Микрофоны МД-201 в общепромышленном, экспортном и тропическом исполнении динамические, катушечные, ненаправленные предназначены для комплектования бытовых магнитофонов.
Микрофоны в тропическом исполнении выпускаются с индексом «Т» (МД 201-Т).
Микрофоны соответствуют требованиям ГОСТ 6405—79 для микрофонов 3 группы сложности.
1.	ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1.	Номинальный диапазон частот 80— 10000 Гц.
1.2.	Модуль полного электрического сопротивления на частоте 1000 Гц 200 + 40 Ом.
1.3.	Чувствительность по свободному полю на частоте 1000 Гц не менее 1,4мВ/Па.
1.4.	Отклонение формы частотной характеристики чувствительности от типовой в ном и нвльном диапазоне частот не более + 2.5 дБ.
1.5.	Сопротивление нагрузки микрофона не менее 250 Ом.
1.6.	Габаритные размеры микрофона 56x43x35 мм.
1.7.	Масса микрофона не более 0,1 кг.
Типовая частотная характеристика чувствительности микрофона приведена па рисунке.
Диаграмма направленности микрофона — круг.
СХема соединения выводов микрофона со штырями соединителя
2.	КОМПЛЕКТ ПОСТАВКИ Микрофон	— 1 шт.
Паспорт	1 шт.
3,	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
3.1.	Микрофон изготовлен и принят в соответствии с действующей технической документацией и признан годным к эксплуатации.
М. П.	Дата выпуска
Представитель ОТК предприятия-изготовителя
«	4. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
g	4. 1. Микрофон МД-201 РЛ3.842.153
и соответствует техническим условиям ь ПЛЗ.842.153 ТУ и признан годным К о кснлуатации. Л > я ,, .
с */
к МП	Дата Выйуска
с	Представитель ОТК
«	прсднрия гия-изготовнтелЯ
%	* Цепа Юр. 50 к.
о 5. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 05
я 5.1. Предприятие изготовитель гаран» я тирует соответствие микрофонов требова* ниям технических условии РЛЗ.842.153 ТУ при соблюдении условий эксплуатации, транспортирования и хранения. !
В течении 2-х лет со дня отправки заказчику или со дня продажи (при реализации через торговую сеть) предприятие-изготовитель производит безвозмездную замену или ремонт микрофонов, не
соответствующих требованиям технических условий цо вине предприлтия-изгото вителя.
Обмен неисправных микрофонов про-  изводится в соответствии с типовыми правилами обмена промышленных тона- ' ров, купленных в розничной торговой сети, утвержденными приказом Мини стерства торговли СССР н Госстандарта СССР № 11/19 от 01.02.74 г.
МИКРОФОН
МД-SOI, МД-201-Т
ПАСПОРТ5
