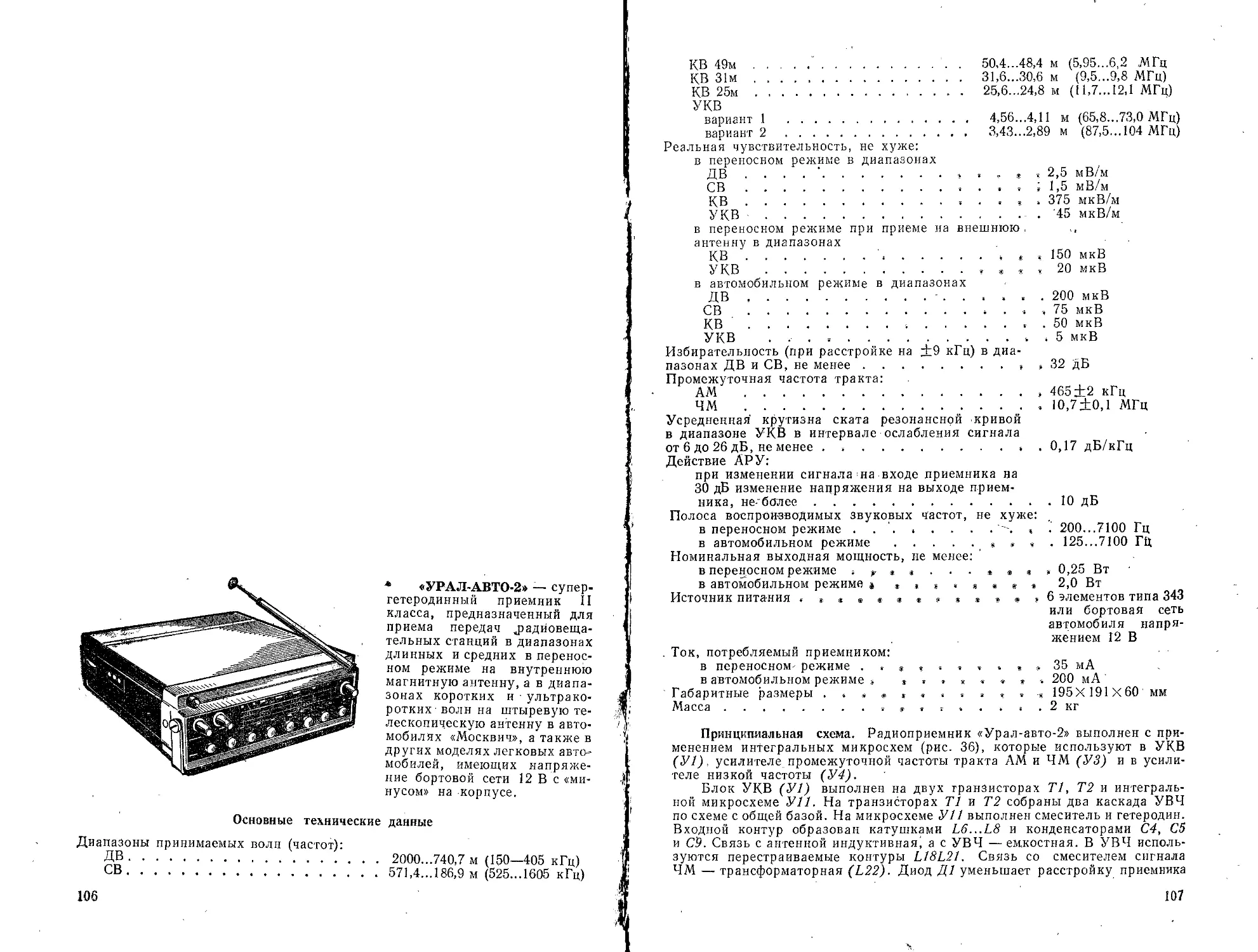

* «УРА Л-АВТО-2» — супер-
гетеродинный приемник II
класса, предназначенный для
приема передач .радиовеща-
тельных станций в диапазонах
длинных и средних в перенос-
ном режиме на внутреннюю
магнитную антенну, а в диапа-
зонах коротких и ультрако-
ротких волн на штыревую те-
лескопическую антенну в авто-
мобилях «Москвич», а также в
других моделях легковых авто-
мобилей, имеющих напряже-
ние бортовой сети 12 В с «ми-
нусом» на корпусе.
Основные технические данные
Диапазоны принимаемых волн (частот):
ДВ...............................
2000...740,7 м (150—405 кГц)
571,4...186,9 м (525...1605 кГц)
СВ..............................
106
КВ 49м
КВ 31м
КВ 25м
УКВ
.’....................  ..50,4...48,4 м (5,95...6,2 .МГц
.. 31,6...30,6 м (9,5...9,8 МГц)
. 25,6.-24,8	м (11,7-12,1 МГц)
вариант 1 ...................... 4,56...4,11 м (65,8...73,0 МГц)
вариант 2  ................... 3,43.-2,89	м (87,5.-104 МГц)
Реальная чувствительность, не хуже:
в переносном режиме в диапазонах
ДВ	. . . . ’................... .	.	.	.	2,5	мВ/м
СВ.............................. .	.	»	1	1,5	мВ/м
КВ.............................. .	.	,	>	375	мкВ/м
УКВ .....................................	45 мкВ/м
в переносном режиме при приеме на внешнюю,
антенну в диапазонах
КВ.................................   s	. 150 мкВ
УКВ ............................... . , . 20 мкВ
в автомобильном режиме в диапазонах
ДВ.............................. 200 мкВ
СВ ............................. ... 75 мкВ
КВ..................................    .	50 мкВ
УКВ ...»..............................  .	5 мкВ
Избирательность (при расстройке на +9 кГц) в диа-
пазонах ДВ и СВ, не менее..................,	, 32 дБ
Промежуточная частота тракта:
AM .......................................,	465 ±2 кГц
ЧМ ......................................... 10,7+0,1 МГц
Усредненная крутизна ската резонансной кривой
в диапазоне УКВ в интервале ослабления сигнала
от 6 до 26 дБ, не менее......................0,17 дБ/кГц
Действие АРУ:
при изменении сигнала на входе приемника на
30 дБ изменение напряжения на выходе прием-
ника, не- более............................10 дБ
Полоса воспроизводимых звуковых частот, не хуже:
в переносном режиме ....... .	, . 200...7100 Гц
в автомобильном режиме..........« , , . 125...7100 ГЦ
Номинальная выходная мощность, не менее:
в переносном режиме .?««...*••> 0,25 Вт
в автомобильном режиме »	. , t . s , е ,	2,0 Вт
Источник питания .	6 элементов типа 343
или бортовая сеть
автомобиля напря-
жением 12 В
. Ток, потребляемый приемником:
в переносном режиме . ......... 35 мА
в автомобильном режиме .	........ 200 мА
Габаритные размеры ............ 195X 191X60 мм
Масса..................2 кг
Принципиальная схема. Радиоприемник «Урал-авто-2» выполнен с при-
менением интегральных микросхем (рис. 36), которые используют в УКВ
(У1), усилителе промежуточной частоты тракта AM и ЧМ (УЗ) и в усили-
теле низкой частоты (У4).
Блок УКВ (У1) выполнен на двух транзисторах Tl, Т2 и интеграль-
ной микросхеме У11. На транзисторах Т1 и Т2 собраны два каскада УВЧ
по схеме с общей базой. На микросхеме У11 выполнен смеситель и гетеродин.
Входной контур образован катушками L6...L8 и конденсаторами С4, С5
и СУ. Связь с антенной индуктивная^ а с УВЧ —емкостная. В УВЧ исполь-
зуются перестраиваемые контуры L18L21. Связь со смесителем сигнала
ЧМ — трансформаторная (L22). Диод Д1 уменьшает расстройку приемника
107


Рис. 36. Принципиальная электрическая схема приемника «Урал-авто-2»:
а — блок КСДВ и ПЧ; б — блок УНЧ и УКВ; а — блок фильтра питания (переклю-
чатели диапазонов в положении СВ, В! — в положении «Переносный»),
при больших перепадах входных сигналов. В гетеродине используется
контур L35. Для автоматической подстройки частоты гетеродина применяется
варикап Д2, управляемый постоянным напряжением, снимаемым с выхода
дробного детектора через резистор R33 (УЗ). Нагрузкой смесителя сигнала
ЧМ служит одиночный контур ПЧ ЧМ (L39C53C50). Связь последнего
со входом первого каскада УПЧ ЧМ — емкостная.
Блок КСДВ (У2) состоит из входных и гетеродинных контуров и гетеро-
дина длинных, средних и коротких волн. Входные цепи диапазонов ДВ и СВ
образованы контурными катушками L1 и L4 и соответствующими катушками
связи L2 и L3, размещенными на Стержне магнитной антенны Ан2. Катушка
L5 используется для связи с наружной антенной. Входные цепи диапазонов
КВ выполнены по схеме с трансформаторной связью. Гетеродин тракта AM
выполнен на микросхеме У21. Один из транзисторов микросхемы (выводы
2...4) работает на частотах диапазонов ДВ и СВ. Перестройка гетеродина
на этих частотах осуществляется конденсаторами С23 и С39. Другой тран-
зистор микросхемы (выводы 7...9) работает на частотах КВ диапазонов.
Перестройка гетеродина в этих случаях осуществляется конденсаторами
С13, С26.	г|
В блоке ПЧ AM ЧМ (УЗ) размещены каскады усилителя высокой час-
тоты и смесителя тракта AM, совмещенный тракт AM ЧМ усилителя про-
межуточной частоты, детекторы сигналов AM и ЧМ, цепи АРУ и стабили-
затор напряжения.
Смеситель тракта AM выполнен на микросхеме У32, нагрузкой которого
служит пьезокерамический фильтр. Совмещенный УПЧ выполнен на инте-
гральных микросхемах. Первый каскад УПЧ служит для усиления час-
тотно-модулированных сигналов и выполнен на микросхеме У31. Усилитель
промежуточной частоты сигнала ЧМ — четырехкаскадный (У31, У33, У34,
У36). Нагрузкой всех каскадов являются двухконтурные фильтры с индук-
тивной связью (L36, L37, L44, L45, L50, L52, L55, L56).
Усилитель промежуточной частоты тракта AM — двухкаскадный. Из-
бирательность приемника по соседнему каналу в тракте AM обеспечивается
с помощью пьезокерамического фильтра ФПШ. Для уменьшения числа ком-
мутаций во втором каскаде применен емкостной делитель С64С65. Частот-
ный-детектор выполнен на диодах Д6 и Д7 по схеме симметричного дроб-
ного детектора. Резистора R55 и R56 служат для балансировки плеч дроб-
ного детектора. Напряжение сигнала НЧ снимается со средней точки
катушки L56 и через катушку связи L57 и фильтр C94R57C97 подается
на вход УНЧ. ’
• Амплитудный детектор выполнен на микросхеме У37. Напряжение
промежуточной частоты поступает на контакт 1 (вход схемы), а продетекти-
рованное напряжение снимается с контакта 9 и подается на вход УНЧ через
конденсатор С57. Напряжение АРУ с контакта 8 микросхемы У37 через
фильтр С84, R41 подается на микросхемы У33 и У34 (контакт 2).
Для обеспечения нормальной работы каскадов ПЧ и гетеродина, исполь-
зуется напряжение, получаемое на стабилизаторе напряжения, выполнен-
ного на микросхеме У35.
Усилитель низкой частоты (У4) выполнен на транзисторах ТЗ, Т4...Т7
и микросхеме У41. Усилитель низкой частоты состоит из резисторного пред-
варительного каскада, построенного на транзисторе ТЗ. В усилителе при-
менена мостовая схема регулировки тембров. На транзисторах Т4 и Т5
выполнен предоконечный фазоинверсный каскад, а на Тб и Т7 — выходной
двухтактный каскад с бестрансформаторным выходом. Выходной каскад
работает в режиме, близком к режиму класса В. Предоконечный и выходной
каскады охвачены частотно-зависимой отрицательной обратной связью
(R64).
Приемник выпускается с двумя вариантами блока УКВ (табл. 18),
18. Данные блока УКВ приемника «Урал-авто-2»
Обозначение по схеме	Блок	. |	Обозначение по схеме |	Блок
Вариант 1		Вариант 2
С4 '	18 пФ	С4	18 пФ '
С16, С35, С45	36 пФ	С16, С35, С45	62 пФ
С46	6,2 пФ	С46	3,9 пФ
Т1	ГТ322А .	Т1	ГТ313Б .
Конструкция и детали По конструкции приемник является автомо-
бильно-переносным. В автомобиле приемник крепится в специальной кас-
сете, на которой расположены фильтр питания, прижимное устройство,
замок, кабели и гнезда, соединяющие приемник с источником питания,
громкоговорителем и антенной.- Питание радиоприемника в переносном
режиме осуществляется от автомобильного блока питания, укрепленною
на задней стенке с помощью двух защелок. На боковых стенках приемника
находятся кнопка подсвета шкалы настройки и гнезда для подключения
магнитофона, головного телефона и наружной антенны*, а на лицевой па-
нели — остальные органы управления ее и шкала.
Конструктивной базой шасси является общий междублочный экран —
основание, на котором размещены печатные платы,'установочные детали,
элементы крепления и механизмы. В основу конструкции приемника поло-
жен метод функциональных блоков. Весь приемник выполнен на отдельных
печатных платах из фольгированного гетинакса (рис. 37).
Магнитная антенна выполнена на круглом ферритовом стержне марки
400НН и размерами 160X8 мм.. Катушки контуров гетеродина ДВ и СВ
и фильтров ПЧ AM намотаны на каркасах из полистирола и помещены
112
Рис. 37. Расположение узлов-и деталей на платах КСДВ (а), УНЧ (б), ПЧ (в),
УКВ (г), ФПЧ (д) приемника «Урал^авто-2».
19. Данные катушек индуктивности радиоприемника «Урал-авто-2»
Обозна- чение по схеме	Катушка	Номер йыЬода	Марка и диаметр провода, мм	°§ к СТ й	Индуктив- ность, мкг ±10%	Схема рас- пайки (прилож. б)
и L2	Антенная СВ Связи	1—2 3—4	ПЭВ-1 7X0,06 ПЭ Л ДО 0,2	2X13+ +4X12 5	380	133
L3 L4	Связи Антенная ДВ	1—2 3—4	ПЭЛЛО 0,2 ПЭВ-1 7x0,06	15 6x39	3800
L6 L7 L8	Входная УКВ 73 МГц Входная УКВ Связи	1—2 5—1 3—4	ПЭЛЛО 0,2	5	0.4	134
L6 L7 L8	Входная УКВ 104 МГц Входная УКВ Связи	1—2 5—1 3—4		4	0,35
L9 L12	Входная КВ 49 м Связи	2—1 5—3		26 16,5	7,5
L10 L13	Входная КВ 31 м Связи	4—3 2—1		19 14,5	4,56
L11 L14	Входная КВ 25 м Связи	3—5 4—2		18,5 13	4,9
L24 L29	Гетеродинная ДВ Связи	5—1—3 4—5	ПЭВ-1 0,12	26+183 5,5	580
			ПЭЛЛО 0,2
L25 L30	Гетеродинная КВ 49 м Связи	3—1—5 3—4		5,5+20 1	8,3
L26	Гетеродинная КВ 31 м	2—1—5		3,5+15	3,8
L27	Гетеродинная КВ 25 м	1—3—5		7,5+11,5	2,9
L33 L34	Гетеродинная СВ Связи	5—2—3 4—5	ПЭЛЛО 0,1	20,5+95 3,5	170
L36	ФПЧ1 ЧМ	5—2—1	ПЭЛЛО 0,2	4,5+15,5	3,9
L44	ФПЧ2 ЧМ
L50	ФПЧЗ ЧМ
L37 L38	ФПЧ1 ЧМ Связи	5—4 ' 2—1	ПЭЛЛО 0,2 ПЭВ-1 0,1	20,5 1,5	3,9
L45 L46	ФПЧ2 ЧМ Связи	5—4 2—1	ПЭЛЛО 0,2 ПЭВ-1 0,1х	20,5 1,5	3,9
114
Продолжение табл. 19
Обозначе-1 ние по | схеме |	Катушка	Номер вывода	Марка и диаметр провода, мм	go 5 £ S £ ЕГ и	 Индуктив- ность, мкГ ±ю%	Схема рас- пайки (прилож. 6)
L52 L54	ФПЧЗ ЧМ. Связи	5—4 2—1	ПЭЛЛО 0,2 ПЭВ-1 0,1	20,5 1.5	3,9	134
L39	ФПЧ	2—4	ПЭЛЛО 0,2	12	1,75
L43	ФПЧ1 AM	4—5	ПЭВ-1 0,1	120,5	220
L47 L48	Согласующая смеси- теля Связи	4—2 1—5		123 58	220
L51 L53	ФПЧ2 AM Связи	4—2 5—1		110 165	175
L55 L57	Коллекторного кон- тура ЧМ Связи	1—3—2 4—5	ПЭЛЛО 0,2	9+8,5 8,5	3,9
L56 L58	Диодного контура ЧМ	4—1 ' 2—5	ПЭВ-1 0,1	10,5 10,5	2,0
L16	Входная СВ -	2—4—3—1	ПЭВ-1 5X0,06	60+15+ +25+20,5	380
L17	Входная ДВ	1—3—2	ПЭВ-1 0,08	275,5+ + 130	4200
L41	Фильтра-дырки	5—1	ПЭВ-1 3x0,06	156	640
L42	Фильтра-пробки -	1—2		67,5	120
L15	Антенного дросселя ДВ	2—1	ПЭВ-1 0,08	200,5	1000
L20	Фильтра ДВ	5—2		120,5	370
L23	Фильтра СВ	5—3		200,5	1000
L18 L19	УВЧ1 УКВ 73 МГц Связи	4—1 5—2	ПЭВ-1 0,49 ПЭВ-1 0,2	11,5 1,5	0,27
L18 L19	УВЧ1 УКВ 104 МГц Связи	4—1 5—2	ПЭВ-1 0,49 ПЭВ-1 0,2	6,5 1,5	0,18
L21' L22	УВЧ2 УКВ 73 МГц Связи	4—1 5—2	ПЭВ-1 0,49 ПЭВ-1 0,2	11,5 1,5	0,27
115
Продолжение табл. '19
Обозначе- ние по схеме	Катушка	Номер вывода	Марка и диаметр провода, мм	Число витков	Индуктив- ность, мкГ ±10%	O' S’ СТО °"- S ГО S о S Й ч Фв S х сз а, и eg
L21 L22 L35	УВЧ2 УКВ 104 МГц Связи Гетеродинного УКВ 73 МГц	1 1 1 *** to »-ч,	ПЭВ-1 0,49 . ПЭВ-1 0,2 ПЭВ-1 0,49	6,5 1,5 7,5..	0,18 0,17
L35	Гетеродинная УКВ 104 МГц	4—1 ‘	ПЭВ-1 0,49 .	3,5	0,146	—
L28	Дросселя питания укв	1—2	ПЭВТЛ-1 0,1	65	2,2	—
в чашки из феррита марки 600НН, а входных и гетеродинных контуров КВ
и фильтров ПЧ — в чашки из феррита марки 100НН.
В приемнике применены: резисторы R39, R50, R51 — типа МЛТ-0,5,
R27 —типа ММТ-1, R21, R36, R55 — типа СПЗ, остальные —типа ВС-0,125,
конденсаторы С6...С8, С14, С21, С27, С28, С29, СЗО, С32, С34, С42, С104,
С1ОЗ, С44, С49, С59, С68, С80, С85.-С89, С91, С16, С35, С45 — типа КТ-1, С4,
С5, С9, G46, С48, С66 — типа КД-1, СЗ, СЮ, СП, С12, С17, С24, С40, С58 —
типа К22У-1Б, С61, С63, С64 — типа ПМ-2, С90 — типа К50-16, Cl, С2,
С29, С41, СЗЗ, С105, С18, С36 — типа КПК-МП, С57, С84, С87, С98, С79,
С62, С70, С78, С82, C8S, С88, С99, С100 — .типа К50-6, С101, С96 — типа
К50-12, остальные—типа КЮ-7В.
Данные катушек индуктивности приведены, в табл. 19.
