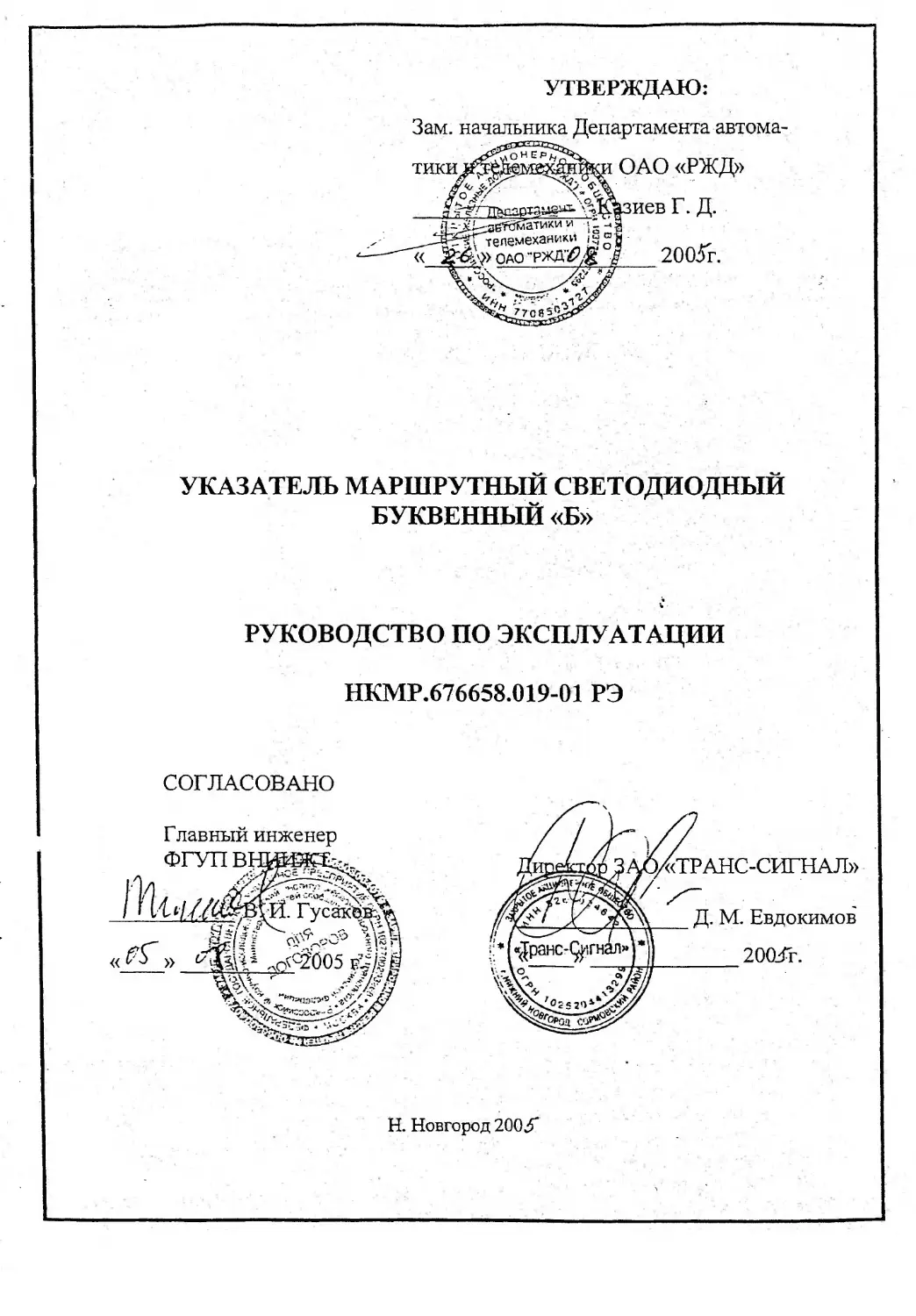

УТВЕРЖДАЮ:
Зам. начальника Департамента автома-
УКАЗАТЕЛЬ МАРШРУТНЫЙ СВЕТОДИОДНЫЙ
БУКВЕННЫЙ «Б»
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
НКМР.676658.019-01 РЭ
СОГЛАСОВАНО
Н. Новгород 2005*
Руководство по эксплуатации предназначено для ознакомления техниче-
ского персонала с характеристиками, устройством и работой изделия.
1.	НАЗНАЧЕНИЕ.
Указатель маршрутный светодиодный буквенный «Б» белого цвета свечения
НКМР.676658.019-01 (далее маршрутный указатель) предназначен для указания пути
приема или направления следования поездов или маневровых составов и полностью взаи-
мозаменяем с буквенным маршрутным световым указателем «Б» на лампах накаливания.
2.	КОМПЛЕКТНОСТЬ.
В комплект поставки изделия входят:
1.	указатель маршрутный светодиодный буквенный «Б»;
2.	комплект монтажных частей;
3.	ключ 16908-04-00;
4.	руководство по эксплуатации;
5.	этикетка.
3.	УСЛОВИЯ ЭКСПЛУАТАЦИИ.
3.1.	Указатель маршрутный светодиодный буквенный «Б» предназначен для экс-
плуатации в районах с умеренным и холодным климатом, категория размещения 1 по
ГОСТ 15150-69, интервал рабочих температур от -60°С до +55°С, верхнее значение отно-
сительной влажности при (25 ±10)°С - 100 %.
3.2.	По допускаемым воздействиям механических нагрузок маршрутный указатель
соответствует классификационной группе МСЗ, по воздействиям климатических факторов
- группе К4 по ОСТ 32.146-2000.
4.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
4.1.	Питание маршрутных указателей должно осуществляться от источника пере-
менного тока частотой (50 ±1) Гц напряжением 220 В +5%.ю% в дневном режиме и
110 В +5%.ю% в ночном режиме и режиме светомаскировки.
4.2.	Потребляемая мощность одного светового блока не более 15 Вт.
4.3.	Дальность различения сигнала в дневное время в солнечную погоду и в ночное
время - не менее 200 м.
4.4.	Цвет свечения - белый.
4.5.	Электрическая изоляция между соединенными вместе входными клеммами
маршрутного указателя и корпусом должна выдерживать без пробоя и явлений разрядно-
го характера (поверхностного перекрытия изоляции) от источника мощностью не менее
0,5 кВА испытательное напряжение переменного тока частотой 50 Гц в течение 1 мин:
1)	в нормальных климатических условиях по ГОСТ 15150-69 -1,5 кВ;
2)	при воздействии верхнего значения влажности воздуха по условиям эксплуатации
Ю0.з% при температуре (25±10)°С - 0,9 кВ.
4.6.	Электрическое сопротивление изоляции между всеми соединенными между со-
бой токоведущими частями, изолированными от корпуса, и корпусом маршрутного указа-
теля должно быть не менее:
1)	в нормальных климатических условиях по ГОСТ 15150-69 — 200 МОм;
2
2)	при воздействии верхнего значения рабочей температуры (55±3)°С - 40 МОм;
3)	при воздействии верхнего значения влажности воздуха по условиям эксплуатации
100_з% при температуре (25±10)°С- 10 МОм.
Испытательное напряжение мегомметра 500 В.
4.7.	Конструктивные требования.
4.7.1.	Степень защиты маршрутного указателя от внешних воздействий не ниже IP23,
световых блоков со стороны линзы - IP54 по ГОСТ 14254-96.
4.7.2.	Защитные металлические покрытия выполнены в соответствии с ГОСТ 9.303-84
с учетом условий эксплуатации, относящихся к группе «5» по ГОСТ 15150-69.
4.7.3.	Лакокрасочные покрытия по условиям эксплуатации соответствуют группе
УХЛ1 (9) по ГОСТ 9.104-79, по внешнему виду поверхности - классу IV по ГОСТ 9.032-74.
4.7.4.	Светотехнические характеристики изделия сохраняются после воздействия ме-
ханических нагрузок в части виброустойчивости и прочности после транспортирования ав-
томобильным или железнодорожным транспортом при средних условиях «С» по
ГОСТ 23216-78.
4.7.5.	Масса маршрутного указателя не превышает 40 кг.
5.	ПРИНЦИП РАБОТЫ.
5.1.	Таблица соответствия показании указателя номерам включенных световых блоков,
а также схемы принципиальные электрические и перечень элементов приведены в приложе-
нии.
5.2.	Переменное напряжение с входных клемм подается на блоц резисторов, в котором
варистор R8 служит для защиты от импульсных помех. После блока резисторов напряжение,
ослабленное до величины ~ 40 В, подается на световой блок. В световом блоке симистор
VD6, стабилитроны VD7, VD8 и резистор R3 служат для шунтирования резистора R2 в днев-
ном режиме.
6.	ПРОВЕРКА ПРИ ВХОДНОМ КОНТРОЛЕ В РТУ.
6.1.	Проверка сопротивления изоляции.
Отвернуть специальную гайку, используя ключ 16908-04-00. Отвернуть 6 болтов Мб и
снять крышку, закрывающую клеммную колодку.
Соединить между собой входные клеммы.
Подключить мегомметр между входными клеммами и корпусом.
Измерить сопротивление изоляции при испытательном напряжении 500 В.
Маршрутный указатель считается исправным, если величина измеренного сопротив-
ления составляет не менее 200 МОм.
6.2.	Проверка работоспособности маршрутного указателя.
Убрать перемычку между клеммами «0» и остальными соединенными входными
клеммами указателя.
Подключить маршрутный указатель к сети 220 В 50 Гц. По наличию свечения всех
световых блоков и всех светодиодов в них убедиться в исправности изделия.
7.	ПОРЯДОК УСТАНОВКИ МАРШРУТНОГО УКАЗАТЕЛЯ.
7.1.	Варианты установки указателя на мачте приведены в приложении 5.
7.2.	Установить верхнюю скобу крепления указателя из комплекта монтажных частей
на мачте, закрепив её двумя болтами М12. Закрепить веревку за верхние пластины крепления
указателя так, чтобы при подъеме указатель висел вертикально.
3
Веревку перекинуть через кронштейн крепления светофорной головки на мачте. Под-
нять указатель с помощью веревки до верхней скобы крепления и закрепить двумя болтами
М12. Установить нижнюю скобу крепления указателя на мачте и закрепить на ней указатель
двумя болтами Ml2. При этом иметь в виду, что для направления оптической оси указателя
по горизонтали указатель должен быть установлен в номинальном положении согласно ри-
сунку «Регулировка положения указателя в вертикальной плоскости»
Приложения 5.
Открепить и снять веревку.
7.3.	Подсоединить провода к соответствующим клеммам. При этом в целях предот-
вращения паразитного подсвечивания световых блоков, для подключения указателя по воз-
можности использовать один кабель. Если подключение производится несколькими кабеля-
ми, то в каждом из них количество жил обратного провода питания на указатель должно быть
не менее общего количества жил прямых проводов.
7.4.	Установить крышку,, закрывающую клеммную колодку.
7.5.	Подать напряжение и проверить различимость показаний указателя на расстоянии
200 м.
7.6.	При необходимости, отъюстировать указатель, используя дополнительные отвер-
стия в верхней скобе крепления.
Если показания указателя мешают восприятию сигналов других светосигнальных уст-
ройств по причине избыточной яркости, установить указатель более вертикально, используя
дополнительные отверстия в верхней скобе и пластинах крепления указателя.
При этом необходимо учесть, что яркость свечения указателя должна быть достаточ-
ной для обеспечения уверенного различения его показаний в солнечную погоду.
8.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
8.1.	Маршрутный указатель является малообслуживаемым устройством.
8.2.	Ежеквартально электромеханик проверяет различимость показаний указателя с
расстояния 200 м.
8.3.	Один раз в год или при значительном загрязнении и ухудшении видимости показа-
ний вымыть указатель раствором любых моющих средств, при этом для чистки корпуса и оп-
тических деталей допускается использование органических растворителей (уайтспирит, керо-
син).
8.4.	При нарушении покрытия указателя его необходимо подкрасить любой эмалью
для наружных работ за исключением нитроэмалей.
8.5.	При заметном изменении яркости свечения части световых блоков, ухудшающем
различимость показаний, или погасании светового блока маршрутный указатель подлежит
ремонту. Для. проведения ремонта указатель необходимо снять с мачты.
Для демонтажа указателя необходимо отсоединить подводящие провода. Открепить
нижние крепления указателя. К верхним крепежным пластинам указателя привязать веревку,
которую перекинуть через кронштейн крепления светофорной головки на мачте. Открепить
верхние крепления указателя и опустить указатель вниз, используя веревку.
При ремонте указателей иметь ввиду, что световые блоки полностью взаимозаменяе-
мы. Для снятия задней крышки указателя необходимо: используя ключ 16908-04-00, отвер-
нуть специальную гайку; отвернуть 6 болтов Мб и снять крышку, закрывающую клеммную
колодку; отвернуть два болта Мб, придерживая с помощью ключа гайки расположенные с
внутренней стороны; отвернуть 8 болтов Мб, крепящих заднюю крышку.
4
8.6	Расположение световых блоков на передней панели указателя (вид с монтажной
стороны) соответствует указанному на принципиальной схеме (Приложение 3). Номера све-
товых блоков соответствуют номерам клемм на колодке.
Ремонт указателей и световых блоков во время гарантийного срока производится заво-
дом-изготовителем. Световые блоки поставляются в ЗИП по отдельным заявкам.
9.	МЕРЫ БЕЗОПАСНОСТИ ПРИ УСТАНОВКЕ
И ОБСЛУЖИВАНИИ МАРШРУТНОГО УКАЗАТЕЛЯ.
Установка, монтаж и демонтаж маршрутных указателей должны производиться вдво-
ем.
Установка, монтаж, эксплуатация и обслуживание маршрутного указателя должны
производиться в соответствии с "Правилами устройства электроустановок", "Отраслевыми
правилами по охране труда при техническом обслуживании и ремонте устройств сигнализа-
ции, централизации и блокировки на федеральном железнодорожном транспорте"
ПОТ Р 0-13153-ЦШ-877-02, "Правилами по монтажу устройств СЦБ" ПР 32 ЦШ 10.02-96,
"Инструкцией по техническому обслуживанию устройств сигнализации, централизации и
блокировки (СЦБ)” ЦШ-720, "Межотраслевыми правилами по охране труда при работе на
высоте", ПОТ Р М-012-2000 и в соответствии с "Типовой инструкцией по охране труда для
электромеханика и электромонтёра сигнализации, централизации, блокировки и связи" ТОЙ
Р-32 ЦШ-796-2000.
10.	МАРКИРОВКА.
Маркировка на изделии выполнена в виде фирменной таблички содержащей товарный
знак завода-изготовителя, тип изделия, заводской порядковый номер, климатическое испол-
нение и категорию по ГОСТ 15150-69, дату изготовления изделия.
11.	УПАКОВКА.
Указатель упаковывается в деревянные ящики, обитые по торцам стальной упаковоч-
ной лентой.
12.	ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ.
12.1.	Транспортирование УМС может производиться автомобильным и железнодорож-
ным транспортом.
12.2.	Условия транспортирования должны соответствовать в части воздействия:
механических факторов — группе «С» по ГОСТ 23216-78
климатических факторов — группе «5» (ОЖ4) по ГОСТ 15150-69.
12.3.	Условия хранения должны соответствовать в части воздействия климатических
факторов группе «5» (ОЖ4) по ГОСТ 15150-69.
13.	УТИЛИЗАЦИЯ.
По окончании срока службы изделие подлежит утилизации.
5
Приложение 1
Таблица соответствия показаний буквенного указателя номерам включенных световых блоков
Таблица 1
Пока- зание	№№ включенных световых блоков
	2	3	4	5	6	8	9	10	11	12	14	15	16	17	18	20	21	22	23	24	26	27	28	29	30	32	33	34	35	36	38	39	40	41	42
А				5	6			10		12		15			18	20				24	26	27	28	29	30	32				36	38				42
Б	2	3	4	5	6	8					14	15	16	17		20				24	26				30	32				36	38	39	40	41
В	2	3	4	5		8				12	14					20	21	22	23		26				30	32				36	38	39	40	41
Г	2	3	4	5	6	8					14					20					26					32					38
д			4	5			9		11			15		17			21		23			27		29		32	33	34	35	36	38				42
Е	2	3	4	5	6	8					14					20	21	22	23		26					32					38	39	40	41	42
Ж	2		4		6	8		10		12		15	16	17			21	22	23		26		28		30	32		34		36	38		40		42
3		3	4	5		8				12					18			22	23						30	32				36		39	40	41
и	2				6	8				12	14			17	18	20		22		24	26		28		30	32				36	38				42
к	2				6	8			11		14	15	16			20			23		26				30	32				36	38				42
л			4	5	6		9			12		15			18		21			24		27			30		33			36	38				42
м	2				6	8	9		11	12	14		16		18	20		22		24	26				30	32				36	38				42
н	2				6	8				12	14				18	20	21	22	23	24	26				30	32				36	38				42
о		3	4	5		8				12	14				18	20				24	26				30	32				36		39	40	41
п	2	3	4	5	6	8				12	14				18	20				24	26				30	32				36	38				42
р	2	3	4	5						12	14				18	20				24	26	27	28	29		32					38
с		3	4	5		8				12	14					20					26					32				36		39	40	41
гр	2	3	4	5	6			10					16					22					28					34					40
У	2				6	8				12	14				18	20				24		27	28	29	30					36		39	40	41
ф			4			8	9	10	11	12	14		16		18	20		22		24	26	27	28	29	30			34					40
X	2				6	8				12		15		17				22				27		29		32				36	38				42
ц	2			5		8			11		14			17		20			23		26			29		32	33	34	35	36					42
6
Продолжение таблицы 1.
Пока-
№№ включенных световых блоков
зание	2	3	4	5	6	8	9	10	11	12	14	15	16	17	18	20	21	22	23	24	26	27	28	29	30	32	33	34	35	36	38	39	40	41	42
Ч	2				6	8				12	14				18	20				24		27	28	29	30					36					42
Ш	2		4		6	8		10		12	14		16		18	20		22		24	26		28		30	32		34		36	38	39	40	41	42
щ	2		4		6	8		10		12	14		16		18	20		22		24	26		28		30	32	33	34	35	36					42
э		3	4	5	6	8				12					18			22	23	24					30	32				36		39	40	41
ю	2			5		8		10		12	14	15	16		18	20		22		24	26		28		30	32		34		36	38			41
я		3	4	5	6	8				12	14				18		21	22	23	24		27			30	32				36	38				42


																			i
Номера световых блоков соответствуют номерам клемм на колодке.
7
Приложение 2.
УКАЗАТЕЛЬ МАРШРУТНЫЙ СВЕТОДИОДНЫЙ БУКВЕННЫЙ «Б»
Перечень элементов
ПОЗ. ОБОЗН.	НАИМЕНОВАНИЕ	КОЛ -ВО	ПРИМЕЧАН.
А2...А6,	Блок резисторов	35
А8...АГ2^ А14...А18, А20...А24, А26...А30, А32...А36, А38...А42 R1...R5	БЛОК РЕЗИСТОРОВ Резистор С2-ЗЗН - 2 - 22 кОм ± 5%	5
R6, R7	Резистор С2-ЗЗН - 2 - 2 кОм ± 5%	2
R8	Варистор СН2-1 А 220 В (5%)	1
В2...В6,	Блок световой НКМР.402224.028	35
В8...В12, В14...В18, В20...В24, В26...В30, В32...В36, В39...В42 L1	Дроссель НКМР.671221.007	1
8
Г"Блок резисторов А2
10
А10
—<	>1
10*	1
—(	п
(?-<	)3

11	А11
цЛ	>1
- -€	>2
0*
—<	)3
12
12*
О*
А12
<>1
<)2
<)3
3	АЗ	6		А6
к		К > А
3*	1		6*

V / Z			t> Z
°* (	>3		°* (	)3
			к
4	,А4		8 	1	чА8
	(				' л
4* ,	А 1			1
	1	> 2			> 2
о:	(	)3		°* (	чЗ
А			к
5 	 (	,А5		9	,А9
А		—	г J
5‘	,	1 )2		9* 	 Л	1 )2
к			к
о* J	i3		°* (	)3
"А
14	А14
—4	>1
14*
		С \ О

°* с	)3

15 /	.А 15 1 )2 )3
15* —4 °* (


16 (	^16 )2 )3
16*1
сГ
С
17	А17 >1 )2 )3		24 (	А24 Ч )2 )3		32 	(	А32 Ч )2 )3		Д4	А39 Ч )2 )3
	( 17*(						32*			39*
			0* Л			—н( 0* - , /			°*
°* (
	к			к			к			V

18 (	А18 >1 )2 )3		26	А26 Ч )2 )3		33	АЗЗ Ч )2 )3		40 40\	А40 >1 )2 Р
			( 26*			( 33*
18*
- А °‘ (							Q			К °* с
V											1

20. (	.А20 1 )2 )3		27 _ /	Л27 1 )2 )3		34 /	А34 <1 >2 )3		41 г	А41 Ч )2 )3
20*			к 27*
						34*			41*
V 0* Z			'—к °*(			0* ( —f			— 0й
к						к			(

21 	( 21*(	А21 Ч )2 )3		28 28*(	А28 Ч )2 )3		35 35*(	А35 1 )2 )3		42	А42 | 1 )2 )3
°* (			°* с			о*4			к °* (
						к

2^	.А22 1 )2 )3		29 (	А29 Ч )2 )3		36	,А36 Ч )2 )3		0*	I L1
22* 	d			29*,			— 36*
0* f			0* - - - (			0*				I ч
к			1 А			к
										। :
23 (	)2 )3		30	.АЗС 1 )2 )3		38	чА38 1 )2 )3			и
23*			30*			38*
о* ( 	Z				< °* (			А 0* г			0	। 2
						к.
	j
24	23	28	21	2S	18	3(		34	11	35	12	36	11	4(	К	41	6	42	5	0	4	3	2	0*	9	8	31	3S		15	з;	14	33	26		21	27	20
( 4	ь !4	С 2	ь 8	() 2	!) 9	(1 3	!) ю	( 3	ь 14	( 3	) 5	3	ь 6	(! 4	ь 0	4	ь 1	4	!) 2	(! 0	к	дэ 0	О	(! L	!) 1	О	( 3	ь 8	( 3	ь 9	С 3	ь 2	d 3	ь 3	d 2	ь 6	d 2	7	О
		22. еГ		%						$														б							15		14		О		ъ1
9
Приложение 3

il (S)	6»		5*		4*	Zco X —Ф ш г-\_Усм	3*		2*
’ ,—— ZcmV	12*	p^Z 		11*	УИ5\~*- ~Хо/~	10*	Хсл X '—W со Чт-* ч-Ч_>СМ	9*		8*
	18*		17*	X-	16*		15*	ж.	14*
г—ф м ф~ X&Z 	л »	24*		23*	УКВХ’ г—ф N) ф-1 XjyZ	22*	—Ф м ф—	21*		20*
ZoX —ф СП ф~»	30*		29*	1—ф CN ф— т-ч£>	28*		27*		26*
ZcoX, —ф со Ф—	36*		35*		34*	, г ZcoX I—ф СП ф—	33*	г—ф W ф— x^Z	32*
(—ф ф- Хуу Л b		42* ’ 0*		41*		40*	I—ф со ф— tXsZj	39*		38*
УКАЗАТЕЛЬ МАРШРУТНЫЙ СВЕТОДИОДНЫЙ БУКВЕННЫЙ "Б"
Схема электрическая принципиальная
Приложение 4 БЛОК СВЕТОВОЙ Схема электрическая принципиальная
R2 VI 1			R3	V J VD6 ' ’ 1 2^.О V?D7 5		VD9 & Пк4 2 —		4	 	у .	—ч VD10 2* R5		VD12	• VD15 А	R7 VD13	VD16 -V	R8	R10 R11
О
VDlJx 2V\VD3
		zC	'I Л
		(Т,6	3,4)* 5 yX/VD4			V] &	DU I R6 2	VD14	VD17 S’ ’ R9	R12
Л1.2					_ т		'	1
		•
Поз.	Наименование			Кол.		Примечание (Замена)
RI	Резистор С2-ЗЗН-2-820 Ом ±5%			1		Подбирается из ряда 0; 510 Ом; 680 Ом; 820 Ом; 1,0 кОм; 1,2 кОм
R2	Резистор С2-ЗЗН-2-4,3 кОм ±1%			1		Подбирается из ряда 3,6 кОм; 3,9 кОм; 4,3 кОм.
R3	Резистор Pl-12-0,25-330 Ом ±5%			1		-
R4..JR.12	Резистор Pl-12-0,25-220 Ом ±1%			9
VD1...VD4	Диод М7			4		Диодный мост КЦ 407 А (1 шт.)
VD5	. Диод М7			1		Диод 1N4007
VD6	Триак BTA204W-600D			1		Симистор МАС 97А8
VD7, VD8	Стабилитрон BZX84C36			2		Стабилитрон BZX55C36
VD9...VD17	Светодиод NSPW500BS			9
1’0
Приложение 5
Регулировка положения указателя
в вертикальной плоскости
Отв. для поворота на 6'от номинального положения
Отв, для поворота на 4~от номинального положения
Ота, для поворота на 2*от номинального положения
' • Отв, для номинального положения указателя
А-

0140(0220)


И
Приложение 5.1
12
Приложение 5.2
13
Приложение 5.3
Установка на металлической мачте по габариту 3100
(комплект монтажных частей НКМР.467981.035)	(1:5)
Гайка М12-6Н.05.019 ГОСТ 5927-70
Шайба С12.04.019 ГОСТ 11371-78
О*
Болт Ml2-6^x30.36.019 ГОСТ7805-70
Гайка М12-6Н.05.019 ГОСТ 5927-70
Шайба 12 65Г.019 ГОСТ 6402-70
Шайба С12.04.019ГОСТ 11371-78
588*
14
Приложение 5.4
15
Приложение 5.5
16
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«РОССИЙСКИЕ ЖЕЛЕЗНЫЕ ДОРОГИ»
Департамент автоматики и телемеханики
№ЩПЦ
УТВЕРЖДАЮ
Заместитель начальника
Департамента автоматики и
Указатель маршрутный светодиодный
Технология обслуживания
Общие положения
1.	Указатель маршрутный светодиодный (УМС) является
малообслуживаемым устройством.
2.	При эксплуатации УМС не требуется производить периодическое
измерение и регулировку его электрических параметров.
3.	При неисправности УМС снимается с мачты и заменяется исправным.
4.	В период гарантийного срока эксплуатации ремонт отказавшего УМС
производит ЗАО «Транс-Сигнал».
5.	При снижении дальности видимости сигнального показания УМС ниже
установленной нормы 200 м, должна производиться наружная очистка линз
его световых ячеек.
6.	При измерении сопротивления изоляции жил кабеля с минимальным
отключением монтажа, УМС не отключается от кабеля. Сопротивление
изоляции жил кабеля с подключенным УМС должно быть не менее 10 МОм.
2
ОАО «РЖД» ЦШ	Технологическая карта № 1
	Маршрутный указатель светодиодный
Наименование работ	Периодичность	Исполнитель	Выполняемые пункты
Наружная очистка линз световых ячеек	При ухудшении видимости сигнальных показаний, но не реже 1 раза в год	Электромонтер	1,2
Материалы: растворитель (уайтспирит, керосин), технический лоскут (ветошь).
Документация: журнал ДУ46, журнал ШУ2.
1. Согласование работ с ДСП, оформление записи в журнале ДУ46 и
проверка рабочего места.
Перед началом работ электромонтер должен проинформировать ДСП о месте
и характере работ и необходимости предупреждения по радиосвязи или связи
громкоговорящего оповещения о движении поездов в зоне работ. Сделать запись
в журнале ДУ46.
Перед началом работ на мачте указателя (светофора) необходимо осмотреть
её фундамент и проверить исправность мачты, заземления, прилегания лестницы.
2. Чистка линз световых ячеек.
Ветошью, смоченной в растворителе, очистить линзы световых ячеек, а затем
протереть их сухой тканью.
Результаты проделанной работы записать в журнал ШУ2.
3
ОАО «РЖД» ЦШ	Технологическая карта № 2
	Кабельная сеть маршрутных указателей
Наименование работ	Периодичность	Исполнитель	Выполняемые пункты
Измерение сопротивления изоляции жил кабеля к маршрутному указателю с минимальным отключением монтажа	2 раза в год для линий 1 и 2 категории, 1 раз в год для линий 3 и 4 категории	Старший электромеханик, электромеханик	1,2 2
Измерительные приборы: мегаомметр с рабочим напряжением 500В.
Документация: журнал ШУ64.
1. Согласование работ с ДСП.
Измерение сопротивления изоляции жил кабелей к маршрутным
указателям производится по согласованию с ДСП с отключением их работы,
в свободное от движения поездов время.
2. Измерение сопротивления изоляции жил кабелей к маршрутным
указателям.
Перед измерением следует отключить кабели к маршрутному
указателю от источника питания путем изъятия предохранителей на посту
ЭЦ.
При измерении один из выводов мегаомметра подключается к клемме с
обратным проводом кабеля к маршрутному указателю, а другой вывод
подключается к заземлению статива.
Измерение сопротивления изоляции производится при испытательном
напряжении 500 В. Величина измеренного сопротивления должна быть не
менее 10 МОм.
Результаты измерения записать в журнал ШУ64.
4
