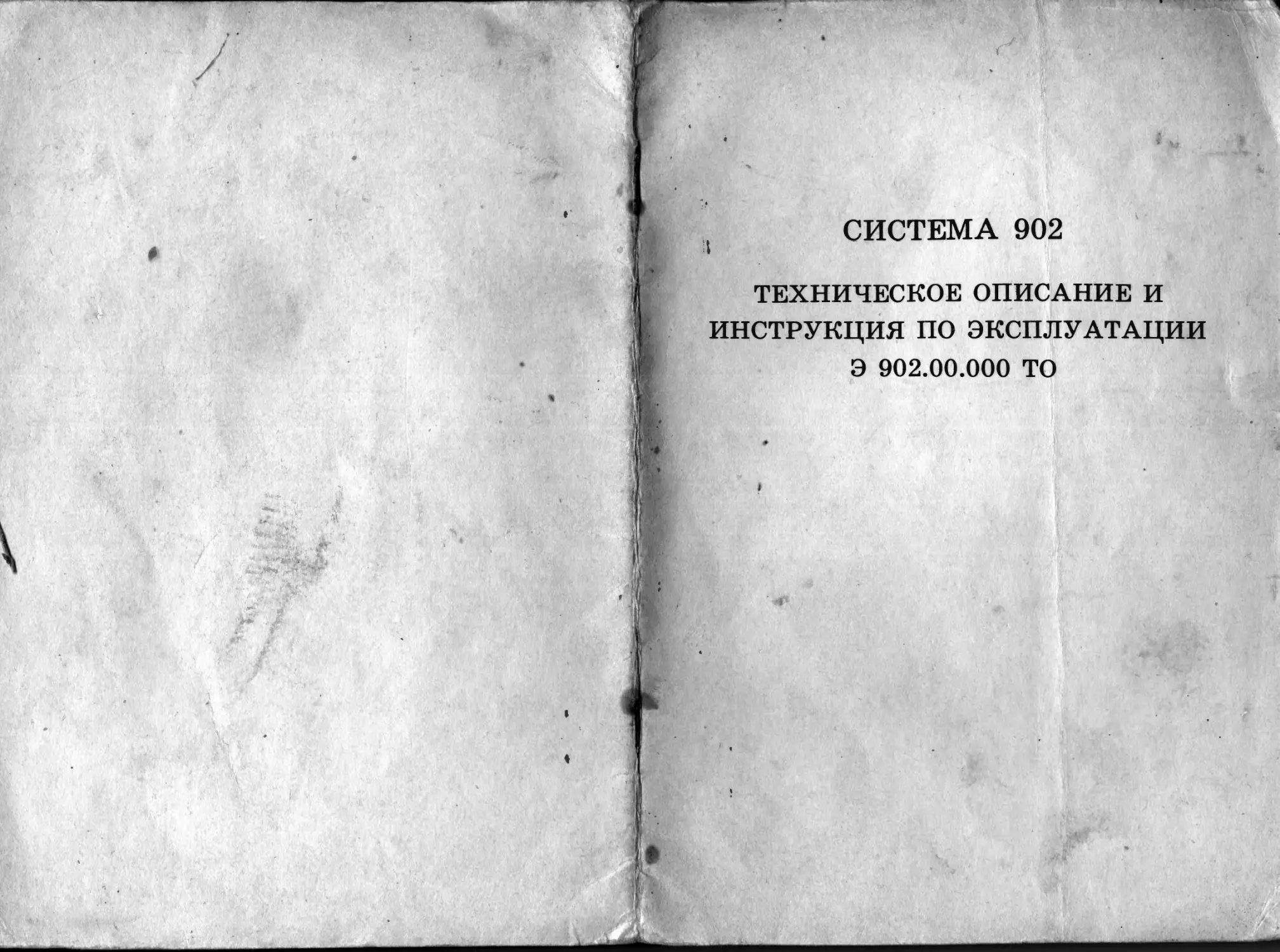

СИСТЕМА 902
ТЕХНИЧЕСКОЕ ОПИСАНИЕ И
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Э 902.00.000 ТО
1

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
1. ВВЕДЕНИЕ
Настоящее техническое описание и инструкция по эксплуатации предназначены
для изучения устройства и работы системы 902, а также для руководства при ее
монтаже и эксплуатации на объектах.
В тексте технического описания и инструкции по эксплуатации приняты
следующие сокращения и обозначения:
ЭКВ - электрокапсюльная втулка;
ПУ - пусковая установка;
ЕТО - ежедневное техническое обслуживание;
ТО № 1 - техническое обслуживание № 1;
ТО № 2 - техническое обслуживание № 2;
ЗИП - запасные части, инструмент и принадлежности.
2. НАЗНАЧЕНИЕ СИСТЕМЫ
2.1. Система 902 предназначена для пуска гранат ЗД6 в условиях, допускающих
эксплуатацию объектов.
3. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ
Длина пусковой установки, мм 270
Внутренний диаметр трубы, мм Г 81
Масса пусковой установки, кг 3,6
• Заряжание с дульной части
от усилия руки
Разряжание .л: с помощью банника
902.03.100
Усилие срыва со,стопорного
кольца, Н (кгс) 117,6 - 392,0(12 - 40)
Воспламенение ЭКВ-ЗОМ
Гарантийный ток срабатывания ЭКВ ,А,
не более 2
Ток проверки, мА, не более 50
4
Габаритные размеры
пульта управления, мм 146x85x75
Масса пульта управления, кг 0,7
Питание источник постоянного
тока
Рабочее напряжение, В 27+2
-5
4. СОСТАВ СИСТЕМЫ
4.1. Система 902 состоит из комплекта пусковых установок, пульта управления
и комплектов одиночного и группового ЗИП согласно ведомостей. Количество
пусковых установок зависит от категории объекта, на котором они монтируются. В систему
902А входит 12 ПУ, в систему 902Б - 8 ПУ, в систему 902В - 6 ПУ, в систему 902Г - 4
ПУ.
5. УСТРОЙСТВО СИСТЕМЫ
Пусковая установка состоит из следующих основных частей: трубы 1 (рис. 1),
казенника 3, стопора 6, заглушки 7 одноразового действия, стопорного кольца 4,
контактного устройства 5,прокладки %
Труба 1 служит для направления полета гранат ЗД6. На переднем срезе трубы
имеется кольцевой выступ, на который надевается заглушка 7. На трубе имеются
четыре гнезда Б под ключ, изображенный на рис. б. Труба имеет резьбовую часть Г
(рис. 1) и выточку для прокладки 2, которая обеспечивает водонепроницаемость ПУ.
Казенник 3 представляет собой деталь, служащую для соединения всех
составных частей ПУ. Он имеет резьбовое гнездо В, в которое ввинчивается труба 1 и
контрится от самоотвинчивания стопором 6. Внутри казенника имеется канавка Д для
стопорного кольца и отверстие А (рис. 2), в которое вставляется контактное
устройство. На наружных плоскостях дна казенника расположены шесть резьбовых отверстий Е
(рис. 1). Три отверстия Мб служат для крепления к казеннику корпуса контактного
устройства 5 при помощи винтов, а три отверстия М12 — для крепления ПУ на объекте.
Винты 8 контрятся от само отвинчивания проволокой.
Заглушка 7 служит для герметизации внутренней части ПУ и поджатия гранат к
контакту.
Стопорное кольцо 4 служит для удержания гранат в ПУ.
Контактное устройство б служит для передачи электроимпульса Ьт бортового
источника питания на ЭКВ изделия ЗД6 и состоит из следующих частей:
электробойка 1 (рис. 2), контактной пружины 3, пружины 2 электробо'йка, изоляционной втулки
4, контакта 17, втулки 6 штыря, изолятора 8, муфты 13 шланга, шайбы 9, крышки 10 в
сборе, стопорной шайбы 16, корпуса 5, прокладки 14, провода 7, металлической
плетенки 12, рубашки 11 шланга, казенника 15. V
Контактная пружина 3 обеспечивает надежный электроконтакт между штырем
изоляционной втулки и электробойком.
5

Пружина 2 электробойка размещена в гнезде изоляционной втулки и
предназначена для постоянного поджатия электробойка к контакту ЭК В.
Прокладка 14 изготовлена из резины и обеспечивает герметичное соединение
корпуса с казенником. Во втулку 6 штыря впаивается токоведущий провод 7.
Изолятор 8 представляет собой разрезную резиновую втулку.
Шайба 9 предназначена для соединения металлической плетенки 12 с муфтой 13
шланга.
Стопорная шайба 16 обеспечивает стопорение контакта 17 с изолятором.
С помощью винтов крышка 10 поджимает муфту шланга к изолятору 8,
обеспечивая герметичность контактного устройства со стороны токоведущего провода.
Пульт управления состоит из следующих основных частей: панели 3 (рис. 3),
крышки 9, амортизатора 8, втулки 7, вилки Ш1 поз.6, микротумблеров Bl, B2, ВЗ,
ручки 2 управления, кнопки 5 ПУСК, сигнальной лампы 1, реле Р (рис. 4).
Пульт управления предназначен для производства пусков гранат из ПУ
системы.
Все элементы пульта управления монтируются на панели 3 (рис. 3). Для защиты
микротумблеров и ручки 2 от механических повреждений на панели имеются
углубление А и козырек 11.
Крышка 9 соединяется с панелью шестью винтами 4 через резиновую прокладку
10. На крышке крепятся три амортизатора 8, три втулки 7 и вилка Ш1 поз.6. Через
втулки и амортизаторы пульт управления крепится на объекте.
Через вилку Ш1 пульт управления соединяется с ПУ и бортовой сетью объекта.
С помощью микротумблеров Bl, B2 и ВЗ осуществляется включение групп ПУ в
бортовую сеть и выключение их из бортовой сети.
При помощи ручки 2 возможно подключение к сети любой ПУ в каждой группе.
Кнопка 5 ПУСК предназначена для осуществления пуска гранат ЗД6.
Пампа 1 предназначена для сигнализации о наличии гранат в ПУ и контроля
электрических цепей системы при техническом обслуживании.
Реле Р предназначено для блокировки электроцепи системы 902 при открытых
люках или других элементах объектов с целью обеспечения мер безопасности при
пусках. Реле установлено внутри пульта.
6. ВЗАИМОДЕЙСТВИЕ ЧАСТЕЙ И МЕХАНИЗМОВ СИСТЕМЫ
Электрическая схема пульта управления (рис. 4) позволяет производить пуск
гранат с одной из групп ПУ как одиночно, так и очередями. Включение групп
производится тумблерами Bl, B2 или ВЗ, которые соединены последовательно так, что при
включенном одном из тумблеров срабатывание соответствующей группы ПУ возможно
только при отключенных двух других.
Электрическая схема пульта при включенном тумблере В1, положениях ручки
2 с "1" по "4" (рис. 3) и заряженных ПУ обеспечивает функционирование цепи
сигнализации, а при нажатой кнопке — рабочей цепи. Функционирование аналогично и для
двух других групп.
6
В цепи сигнализации ток от бортового источника питания проходит через
резистор R (рис. 4), лампу П, контакты 1, 3 включенного тумблера, контакта переключателя
П, соответствующие его положению и поступает на контакты вилки Ш1, к которым
подсоединяются ПУ. Загорание сигнальной лампы свидетельствует о том, что ПУ
заряжена.
В рабочей цепи ток обходит резистор и лампу и через контакты тумблера,
переключателя и вилки Ш1 проходит через контактное устройство ПУ и ЭК В гранаты,
в результате чего осуществляется пуск.
Примечание. В случае, если задействовано реле блокировки Р,
ток бортового источника проходит через контакты
реле .
7. ИНСТРУМЕНТ И ПРИНАДПЕЖ НОСТИ
7.1. Система 902 комплектуется специальным ключом 902.03.001 и банником
902.03.100.
Ключ предназначен для ввинчивания и вывинчивания трубы ПУ, а также
применяется при контроле электроцепей системы.
Банник служит для чистки, смазки и разряжания ПУ.
Банник состоит из следующих основных частей: корпуса 1 (рис. 5) банника,
колодки 2 банника, пружины 3 банника, чашки 4, винта 5, войлочного диска 6, оси 7,
носика А, паза короткого Б, паза длинного В, спиральной канавки Г.

ИНСТРУКЦИЯ ПО ЭКСППУАТА11ИИ
1. ОБЩИЕ УКАЗАНИЯ
При эксплуатации системы 902 необходимо помнить, что отступления от
указаний, изложенных в инструкции по эксплуатации, могут вызвать выход из строя как
отдельных элементов, так и всей системы, а также повлечь за собой несчастные
случаи.
2. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ
Во всех случаях пуска гранат экипаж должен находиться внутри объекта.
При заряжании и разряжании заряжающий не должен находиться в створе
вылета гранат.
При монтаже, демонтаже и ремонте системы необходимо соблюдать общие
правила техники безопасности для слесарно—монтажных работ.
Запрещается производить заряжание и разряжание ПУ при включенном пульте
управления.
Во избежание коротких замыканий при проверке электроцепей системы
нажимать на кнопку ПУСК запрещается.
Запрещается допускать к эксплуатации системы личный состав, не изучивший ее
устройство и правила эксплуатации.
При эксплуатации системы, кроме вышеперечисленных требований, необходимо
соблюдать требования инструкции по эксплуатации гранат.
3. МОНТАЖ СИСТЕМЫ
Проверить комплектность системы согласно упаковочного листа.
Каждую ПУ крепить к соответствующим кронштейнам объекта тремя
болтами М12. •
Пульт управления крепить внутри объекта через втулки амортизаторов.
Электрическое соединение ПУ, пульта управления и бортового источника тока
производить согласно схеме электрической принципиальной (рис. 4) и документации
на объект.
Соединение производить в такой последовательности :
1) впаять провод 7 (рис. 2) во втулку 6 штыря;
2) надеть на провод металлическую плетенку 12 и рубашку 11 шланга;
3) пропустить провод в металлической плетенке через крышку 10, муфту 13
шланга и шайбу 9;
4) ввинтить муфту шланга в рубашку шланга;
5) соединить металлическую плетенку с муфтой шланга с помощью шайбы 9,
загнув при этом четыре усика шайбы;
6) надеть на провод под втулку 6 штыря изолятор 8;
7) вставить изолятор с муфтой шланга в корпус контактного устройства;
8) закрепить крышку Ю четырьмя винтами, находящимися в крышке,
последовательно завинчивая их по 2 — 3 оборота.
Примечание. В состоянии поставки детали контактного
устройства ПУ (втулка б штыря, изолятор 8, муфта 13
шланга, шайба 9, крышка 10) уложены в
полиэтиленовом чехле, находящемся в ящике для упаковки
системы.
4. ПОДГОТОВКА СИСТЕМЫ К РАБОТЕ
Подготовку системы к работе вести в такой последовательности:
1) отключить пульт управления, для чего тумблеры Bl, B2, ВЗ (рис. 3)
поставить в положение ОТКП, а ручку 2 переключателя в положение "0";
2) снять заглушку с ПУ и проверить подвижность стопорного кольца и
электробойка с помощью ключа 902.03.001;-
3) зарядить ПУ гранатой. Заряжание должно производиться от усилия руки без
применения инструмента. При этом стопорное кольцо должно запасть в канавку
изделия, о чем будет свидетельствовать легкий щелчок. Потянув за петлю гранаты,
убедиться, удерживается ли оно стопорным кольцом.
При заряжании ПУ гранатами допускается их проворот относительно
продольной оси;
4) надеть заглушку на трубу ПУ до упора;
5) аналогично зарядить все ПУ;
6) включить первую группу пусковых установок. Для этого тумблер В1
поставить в положение ВКП;
7) проверить наличие электроцепи. Для этого ручку 2 переключателя
необходимо последовательно перевести из положения "0" в положение "4й. О наличии
исправной электроцепи будет свидетельствовать загорание сигнальной лампы 1 в
положениях ручки с "1" по "4". В этом случае первая группа готова к работе;
8) аналогично проверить наличие исправной электроцепи второй и третьей групп
ПУ. При этом перед включением тумблера В2 должны быть отключены тумблеры В1 и
ВЗ, а перед включением тумблера ВЗ — тумблеры В1 и В2.
Следует помнить, что в системе 902А задействованы все три группы по четыре
ПУ, в системе 902Б — первая и вторая группы по четыре ПУ, в системе 902В — первая и
вторая группы по три ПУ, в системе 902Г -одна первая группа на четыре ПУ, поэтому
в системах 902Б и 902В не следует включать тумблер ВЗ, а в системе 902Г —тумблеры

B2 и ВЗ. В системе 902В при наличии исправной электроцепи загорание сигнальной
лампы будет только в положениях ручки переключателя с "1" по "3";
9) в случае, если сигнальная лампа в каком—либо положении ручки
переключателя или во всех ее положениях не загорается, необходимо с помощью банника
902.03.100 разрядить ПУ, найти и устранить неисправности, вновь зарядить ПУ и
проверить систему (см. пп. 6 и 7);
10) для разряжания необходимо снять заглушку, ввести носик А банника
(рис. 6) в петлю гранаты, упереть ручку банника в срез трубы и, действуя банником
как рычагом, извлечь гранату из ПУ.
5. ПОРЯДОК РАБОТЫ
Пуск гранат из ПУ осуществлять в такой последовательности :
1) поставить ручку 2 (рис. 3) переключателя в положение "О";
2) включить первую группу ПУ, для чего тумблер В1 поставить в положение
ВКП.
3) нажать на кнопку 5 ПУСК и, удерживая ее, одновременно ручку 2
переключателя перевести из положения "О" в положение "4" (для системы 902В — в положение
"3"). При этом осуществится пуск четырех гранат (в системе 902В — трех);
4) для одиночного пуска необходимо при включенном тумблере В1 поставить
ручку 2 переключателя в положение, соответствующее номеру ПУ и нажать на кнопку
ПУСК;
5) аналогично производится пуск из второй и третьей групп ПУ.
При этом необходимо учитывать требования п. 8 разд. 4;
6) после окончания работы отключить пульт управления, поставив ручку 2
переключателя в положение "0", а тумблеры в положение ОТКП.
6. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СИСТЕМЫ
Таблица 1
№
п/п
1
2
•
е
Что проверяется и при помощи
какого инструмента.. Методика проверки
Проверить систему внешним осмотром.
Проверять при ЕТО
Проверить исправность электроцепи
системы. Проверку производить при
включенном пульте управления путем
последовательного замыкания
электробойка и неподвижного контакта в
каждой ПУ торцем ключа 902.03.001.
Технические требования
При проверке системы
внешним осмотром
руководствоваться
инструкцией по эксплуатации
объекта
Должна загораться
сигнальная лампа в
положении ручки переключателя,
соответствующем номеру
ПУ, в которой произведено
замыкание контактов
10
Продолжение табл . 1
№
п/п
'
Что проверяется и при помощи
какого инструмента. Методика проверки
При проверке электроцепи на кнопку
ПУСК нажимать запрещается. |
Проверку электроцепи производить
перед работой и при ТО № 1 и ТО № 2
Технические требования
7. ТЕХНИЧЕСКОЕ ОБСПУЖИВАНИЕ СИСТЕМЫ
7.1. Система должна содержаться в полной исправности и чистоте. Для этого
необходимо своевременно и тщательно производить ее техническое обслуживание.
7.2. Техническое обслуживание системы проводят в сроки, предусмотренные для
объектов, на которых установлена система.
При проведении:
ЕТО — производят внешний осмотр системы и убеждаются в отсутствии
механических повреждений, наличии заглушек, подвижности электробойков
и колец ПУ, а также надежности их крепления;
ТО № 1 — выполняют работы ЕТО и дополнительно проверяют ПУ на отсутствие
влаги и загрязнений. При необходимости проводят чистку;
ТО № 2 — выполняют работы ТО № 1 и дополнительно проверяют исправность
электрических цепей.
7.3. Обслуживание ПУ производить:
при сезонном обслуживании объекта, оборудованного системой, — чистку и
смазку ПУ с разборкой без демонтажа с объекта, если из них производились пуски;
перед заряжанием — чистку ПУ и проверку подвижности электробойков и колец
без разборки;
после стрельбы — чистку и смазку ПУ с разборкой без демонтажа с объекта,
согласно п. 7.6. настоящей инструкции.
7.4. При подготовке системы к работе производят чистку пусковых установок с
удалением смазки из труб ПУ и проверяют техническое состояние системы (см# разд. 6)
Наружные поверхности ПУ очищают от пыли и грязи ветошью. В случаях
сильного загрязнения их обмывают водой и насухо вытирают. Углубления и
труднодоступные места прочищают при помощи палочек с намотанной на них ветошью.
Смазку из ПУ удаляют с помощью банника 902.03.100 (рис. 5). Для удаления
смазки со дна ПУ необходимо колодку 2 банника зафиксировать на оси 7 пазами В
(длинными). Ввести банник в канал трубы до упора в дно ПУ и, вращая его, добиться
очистки дна от смазки. При наличии большого количества смазки рекомендуется на
войлочный диск 6 банника накладывать чистую ветошь.
11

Для удаления смазки из канала трубы колодку банника зафиксировать на оси
пазами Б (короткими). На спиральные канавки Г колодки банника наложить чистую
ветошь так, чтобы банник входил в трубу ПУ с небольшим усилием и несколько раз
продвинуть его вращательным движением до упора. При необходимости, сменяя
ветошь, добиться полной очистки канала трубы от смазки.
Примечание. Для фиксации колодки банника пазами Б и В
необходимо оттянуть ее в сторону чашки 4, сжав при этом
пружину 3, и повернуть до совмещения нужных пазов
с осью 7.
7.5. Чистку и смазку без разборки производят банником с применением
дизельного топлива или топлива Т-1 (ТС-1) по ГОСТ 10227-62, смазки ГОИ-54п (ГОСТ
3276-74) или ЦИАТИМ-221 ГОСТ 9433-80 и ветоши.
Чистке и смазке подвергаются элементы ПУ, воспринимающие действия
пороховых газов, т.е. внутренняя часть трубы, дно казенника, стопорное кольцо и канавка
под него, наружные поверхности контакта и электробойка.
Чистку и смазку указанных элементов производить после тщательного удаления
пыли и грязи с наружной части ПУ.
Чистку и смазку производить в такой последовательности:
1) подготовить материалы для чистки и смазки;
2) намотать ветошь на банник (см. п. 7.4);
3) слегка пропитать ветошь и войлочный диск банника топливом;
4) ввести банник в канал трубы (он должен входить с небольшим усилием) и
несколько раз продвинуть его вращательным движением до упора в дно казенника;
5) сменяя ветошь, прочистить канал трубы несколько раз, добиваясь полной
очистки от нагара и копоти. При этом следует учитывать, что излишнее количество
топлива может привести к замыканию электроцепи;
6) прочистить канал трубы сухой чистой ветошью;
7) убедиться в том, что стопорное кольцо свободно перемещается в канавке
казенника;
8) смазку ПУ производить банником, нанося смазку на чистую ветошь. При
этом необходимо следить, чтобы смазка распределилась тонким слоем по всей
поверхности трубы и казенника.
7.6. Чистку и смазку ПУ, с разборкой без демонтажа с объекта, производить в
такой последовательности:
1) с помощью молотка и отвертки отогнуть стопор;
2) с помощью ключа 902.03.001 вывинтить трубу из казенника;
3) с помощью отвертки и плоскогубцев извлечь стопорное кольцо из канавки
казенника;
4) торцевым ключом, находящимся в ЗИП объекта, отвернуть контакт, вынуть
электробоек и пружину электробойка;
12
5) промыть топливом, тщательно очистить от нагара и копоти все детали и
протереть их насухо чистой ветошью, шайбу стопорную с контакта при чистке не
свинчивать;
6) очистить от нагара резьбовые части казенника и трубы, дно казенника,
канавку стопорного кольца и прокладку смазать смазкой ЦИАТИМ—221 или ГОИ-54п,
собрать ПУ в обратной последовательности. При этом необходимо следить, чтобы при
нажатии ключом на электробоек, последний под действием пружины энергично
возвращался в переднее положение без заеданий.
Следует помнить:
1) при расконтривании трубы, ее вывинчивании, ввинчивании допускается
наносить легкие удары молотком по ключу;
2) перед законтриванием трубы стопором необходимо убедиться в том, что
труба ввинчена до упора в верхнюю часть казенника.
При чистке и смазке обратить особое внимание на то, чтобы в казеннике не
оставалось несгоревших частиц и ветоши.
После окончания чистки и смазки на трубу ПУ надеть заглушку.
Перед подводным вождением объекта убедиться в том, что все трубы ПУ
надежно завинчены, законтрены, а заглушки плотно надеты на трубы.
В случае люфта ручки переключателя пульта управления подтянуть отверткой
винт ручки.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 2
п/п
1
2
Неисправность
Тугое заряжа-
ние
Стопорное
кольцо не
срабатывает
•
Вероятная причина
Загрязнена труба ПУ
1) Загрязнена канавка
казенника
2) Деформация или
поломка стопорного кольца
•
Способ устранения
неисправности
Прочистить трубу
(см. п.п 7.4 - 7.6)
Вывинтить трубу ,
извлечь стопорное
кольцо и прочистить
его и канавку
казенника ветошью,
смоченной топливом
Разобрать ПУ и
заменить стопорное
кольцо, находящимся в
групповом ЗИП на си-
0
с тему
13

Продолжение табл . 2
п/п
3
Неисправность
При наличии в
ПУ гранат и при
включенном
пульте
управления не горит
сигнальная
лампа
Вероятная причина
1) Электробоек или
контакт не контактируют
с ЭКВ гранат
2) Перегорела
сигнальная лампа
Способ устранения
неисправности
Разрядить ПУ и
банником прочистить
контакт и электробоек
Отвернуть фонарь и,
с помощью поливинил-
хлоридной трубки,
находящейся в групповом
ЗИП системы,
заменить лампу
Примечание. Перед устранением неисправностей необходимо
обесточить электрические цепи.
9. РАСКОНСЕРВАЦИЯ СИСТЕМЫ
Перед установкой системы на объекты необходимо произвести ее
расконсервацию и чистку. Расконсервацию ПУ и пульта управления производить без разборки их
на узлы, путем удаления ингибированной бумаги. После снятия ингибированной
бумаги наружные поверхности ПУ и пульта управления тщательно протереть сухой
ветошью. Внутреннюю часть ПУ смазать (см. п. 7.5).
Расконсервацию ЗИП производить путем удаления ингибированной бумаги с
последующей протиркой сухой ветошью.
10. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ СИСТЕМЫ
10.1. Транспортирование системы 902, упакованной в соответствии с
требованиями технических условий на систему, допускается всеми видами транспорта без
ограничения расстояния.
10.2. Транспортирование и хранение системы в составе объекта производить в
соответствии с действующими инструкциями для аналогичного оборудования объекта.
14
о н
Я Ж
A S
а «
о
о .-
X «3
Си *
о В
<
DQ
О
Ж
<
н
о
>ъ
<
CQ
О
*:
о
>^
с
о
S
я
о
н
о
X
ж
ж
си
5
«3
о,
о
я
о
о
CU
X
н
А
о
«3
с*
«3
«
о
д
« Си
* а>
ю
о
си
—« о
со
•' О
си °^
Ж oj
и а.
to
«з 2
п[
«3
О
в
С
о
ж
Ж
си
О 1хД
oa
о •'
vo «з
л oa
CU "Г
CL ГО
X
го
о
«
си
ж
юШ
15

ft /J /2 ;/
рис. 2. контактное устройство:
I — электробоек; 2 — пружина электробойка; 3 — контактная
пружина; 4 — изоляционная втулка; 5 — корпус; 6 — втулка штыря в
сборе; 7 — провод; 8 — изолятор; 9 — шайба; 10 — крышка в сборе;
II — рубашка шланга; 12 — металлическая плетенка; 13 — муфта
шланга; 14 — прокладка; 15 — казенник; 16 — стопорная шайба;
17 — контакт с изолятором; А — отверстие

eg
о
СП)
с
<h
О.
1 .группа
ПУ
С
О»
х
о
с:
/
с
х:
С
П
х.
с
2 групп*
ПУ
"х.
о
>,
с:
X.
>
х.
С
X.
О
>
/
3 группа
ПУ
10
II
12
П
13
ю
+
/*
Ш
_+
15
Id
17
18
19
rf\
9021
Адрес
Цепь
А
1 группа
ПУ
Пуск
/
Пуск
2
Пуск
3
4
2 группа
ПУ
Пуск
5
Пуск
В
Пуск
7
8
3 группа
ПУ
9
10
11
12
13
QQ
+
/4
Ю
N-
+
15
1В
^
17
18
19
с
а
группа
ПУ
<
eg
£
be
С
>i
т=г
be
О
^1
х.
О
Ье
О
2 группа
ПУ
Ье
О
>■ >
О
2\ 3 *
-4
Ье
С
о
>
<f
3 группа
ПУ
ье
о
ie
О
>i
10
х.
О
II
х.
О
12
13
та
N-
+
14
та
N-
+
#
#
/7
/<f
tf
Л/
С-ч
eg
о
С5
5 В П /IJU
/
J*
//
ДО
Л*
^
\I2\I1\IH\S\8
КнП
£
♦ л
-£
III II II III I IПГТТ
о
<h
P.
n
A
С
I
1 группа
Ж
be
О
о
о
>. >
О
2 группа
ДУ
7
J
3 группа
Ж.
Ю
Т
//
//
13
ю
N.
+
/4
CQ
N-
+
15
16
17
18
Т
19
1. Контакты 14 и 17 разъема Ш1 служат для
подключения реле Р блокировки элементов
объекта. Контакт 15 разъема при подключении
реле Р не задействован.
2. Соединение ПУС корпусом объекта должно
быть электропроводно.
3. Защиту цепей и элементов электросхемы
пульта от коротких замыканий обеспечить
автоматом типа АЗР-5.
РИС. 4. СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ:
Л - лампа СМИ — 10-55 (1 шт.); R — резистор
ОМЛТ-0,5-620 Ом±10 % ГОСТ ВД 7113-71 (1 шт.); КнП -
кнопка НАЗ.604.020 Сп (1 шт.); П - переключатель 5ПЧН-К8 (1 шт.);
В1...ВЗ- микротумблер МТ-1 (3 шт.); Ш1 - вилка 2РМГД 27619
Ш5Е2- (1 шт.); Р -ХПЧ 500 011 П2 реле РЭС 54Б (1 шт.)
Bl B2
J 4
* Г
Банник 902.03.100
Ф
1
4
Б
Ключ 902.03.001
РИС. 5. ИНСТРУМЕНТ И ПРИНАДЛЕЖНОСТИ:
корпус банника; 2 - колодка банника; 3 - пружина банника;
чашка; 5 - винт; 6 - войлочный диск; 7 - ось; А - носик;
- паз короткий; В - паз длинный; Г - спиральные канавки.
со

РИС. 6. ИЗВПЕЧЕНИЕ ГРАНАТЫ ЗД6 ИЗ ПУ :
1 — пусковая установка; 2 — граната ЗД6; 3 — банник 902.03.100;
А — носик
Изд. № 3/194624р-П90
з/н
