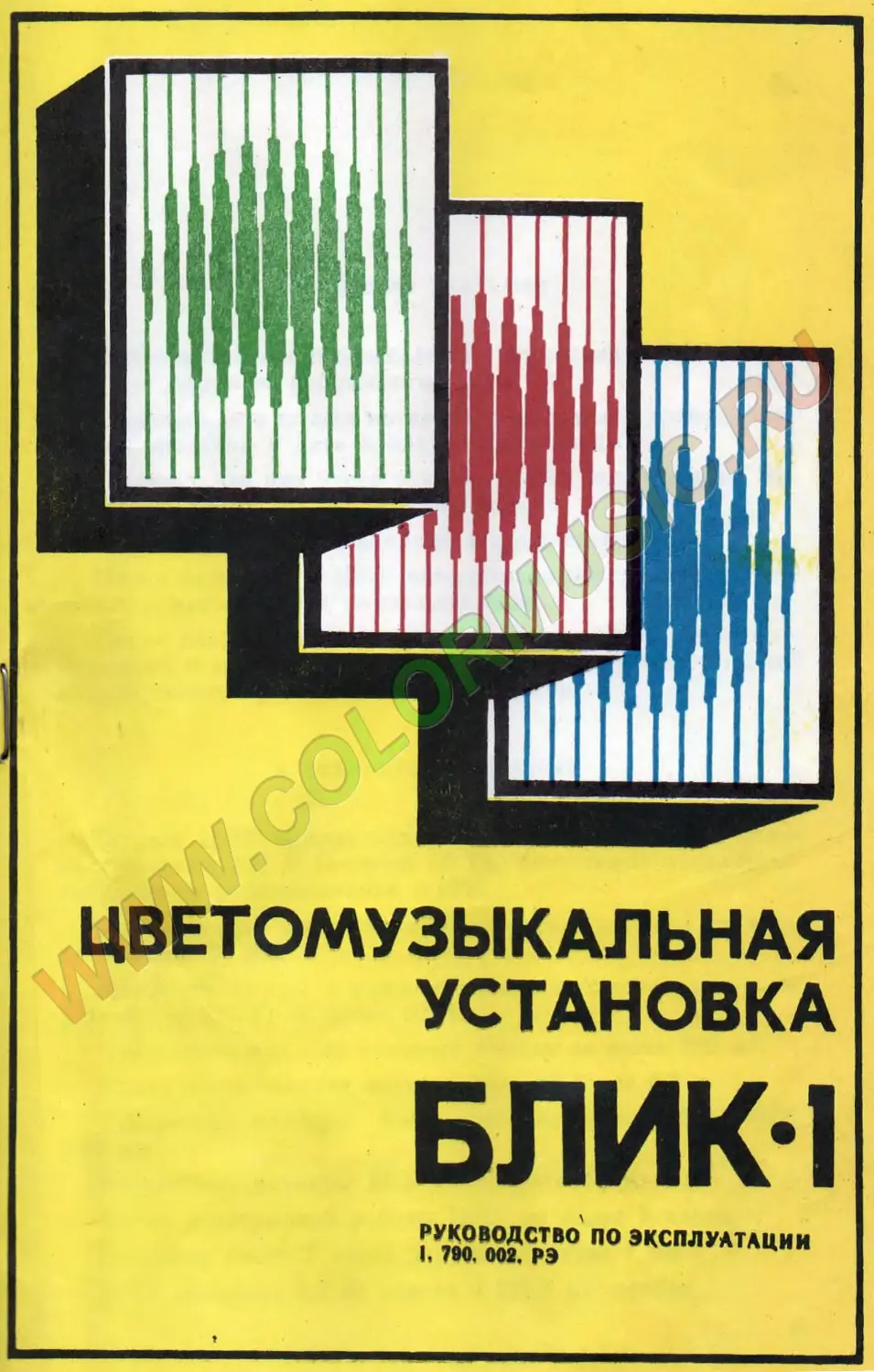

©МУЗЫКАЛЬНАЯ
УСТАНОВКА
БЛИК*!
™£СЛВ0 П0 ЭКСПЛУАТАЦИИ
I, 790. 002. РЭ
1. ОБЩИЕ УКАЗАНИЯ
При покупке цветомузыкальной установки (ЦМУ) тре-
буйте проверки ее работоспособности.
Убедитесь, что штамп магазина, разборчивая подпись или
штамп продавца и дата продажи проставлены.
Помните, что при утере руководства по эксплуатации Вы
лишаетесь права на гарантийный ремонт.
Проверьте сохранность пломб и комплектность.
Перед включением ЦМУ внимательно ознакомьтесь с на-
стоящим руководством по эксплуатации.
После хранения ЦМУ в холодном помещении или после
перевозки в зимних условиях, дайте ему прогреться до ком-
натной температуры в течение 2—3 часов.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Питание ЦМУ осуществляется от сети переменного тока
напряжением 220 В частотой 50 Гц, допустимое отклонение
напряжения электропитания ±10%.
Потребляемая мощность при отсутствии сигнала на вхо-
де не более 26 ВА.
Мощность лампы в каждом выходном светоизлучающем
устройстве (ВСУ) не более 60 Вт.
Чувствительность по каждому каналу не ниже 200 мВ.
Масса нетто изделия должна быть не более 6,2 кг.
Габаритные размеры блока-преобразователя 360Х204Х.
Х60 мм .
Габаритные размеры ВСУ 120X140X190 мм.
Время непрерывной работы ЦМУ не более 7 часов.
Перерыву после 7 часов работы не менее 1 часа.
ЦМУ содержит 8,2 мг золота и 245,3 мг серебра.
1
3. КОМПЛЕКТ ПОСТАВКИ
1.	Блок-преобразователь	— 1 шт.
2.	ВСУ с красным светофильтром	— 1 шт.
3.	ВСУ с зеленым светофильтром	— 1 шт.
4.	ВСУ с синим светофильтром	— 1 шт.
5.	Соединительный шнур	— 1 шт.
6.	Вставка плавкая ВП1-1-1,0А 250 В	2 шт.
7.	Руководство по эксплуатации	— 1 шт.
8.	Индивидуальная упаковка	— 1 компл.
4. ТРЕБОВАНИЯ К ТЕХНИКЕ БЕЗОПАСНОСТИ
Во избежание несчастных случаев запрещается подклю-
чать блок-преобразователь к сети электропитания при сня-
той верхней и нижней крышке кожуха.
Замену индикаторных ламп, предохранителей, располо-
женных в блоке-преобразователе и подключение ВСУ к бло-
ку-преобразователю производить только при отключенной
сети электропитания.
Запрещается устанавливать в ВСУ лампу мощностью бо-
лее 60 Вт.
5.	УСТРОЙСТВО ИЗДЕЛИЯ
Цветомузыкальная установка БЛИК-1 предназначена для
декоративного освещения интерьеров жилых помещений при
прослушивании музыкальных программ от различных быто-
вых радиоэлектронных устройств (магнитофона, электрофо-
на, радиоприемника и т. п.).
Принцип действия ЦМУ основан на частотном разделении
сигнала звуковой частоты. Входной сигнал делится фильт-
рами на три полосы.
Каждая полоса частот поступает в соответствующий ка-
нал, обрабатывается в нем и зажигает лампу в ВСУ, под-
ключенному к выходу соответствующего канала.
ЦМУ состоит из блока-преобразователя и трех ВСУ
с красным, зеленым и синим светофильтрами.
Расположение и назначение органов управления показано
на рис. 1 и рис. 2 ВСУ показано на рис. 3.
Для смены индикаторных ламп на днище блока-преоб-
разователя имеется крышка, закрепленная двумя винтами,
2
6.	ПОДГОТОВКА К РАБОТЕ
Для подготовки изделия к работе необходимо:
—	отсоединить от корпуса 1 ВСУ обрамление 4 со све-
тофильтром 3 (см. рис. 3);
—	извлечь из корпуса 1 лампу Б 230-240-60;
—	установить лампу в патрон ВСУ;
—	установить светофильтр и обрамление на корпус ВСУ;
—	подключить ВСУ соответственно к гнездам К, 3, С
(красный, зеленый, синий), расположенным на задней пане-
ли блока-преобразователя. Соединительным шнуром, входя-
щим в комплект поставки, соединить гнездо ВХОД на зад-
ней панели блока-преобразователя с гнездом О-* > О >
О ©
либо LQ • расположенным на имеющейся у Вас аппаратуре.
7.	ПОРЯДОК РАБОТЫ
Подключите блок-преобразователь к сети электропита-
ния. Нажмите выключатель СЕТЬ на лицевой панели бло-
ка-преобразователя до упора. Должен загореться индика-
тор включения сети. Включите музыкальную программу.
Регуляторами, выведенными на переднюю панель блока-
преобразователя, настройте ЦМУ до получения желаемого
светового эффекта, при этом если какое-либо ВСУ не вклю-
чается либо включается редко, то необходимо регулятор
входного уровня (5) соответствующего канала повернуть по
ходу часовой стрелки; если какое-либо ВСУ не гаснет, либо
гаснет только в паузах сигнала, то необходимо регулятор
входного уровня (5) соответствующего канала повернуть
против хода часовой стрелки. Для удобства при настройке
пользуйтесь индикаторными окнами, расположенными на
лицевой панели блока-преобразователя. После 10 минут
работы при необходимости произведите дополнительную на-
стройку ЦМУ.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Перечень возможных неисправностей и методы их устра-
нения приведены в таблице.________________________________
Наименование неис- правности, внешнее проявление и допол- нительные признаки	Вероятная 1 причина	Методы устранения	Приме- чание
1. Не горит индикатор включения сети	Вышли из строя предохранители ПР1, ПР2	Заменить предо- хранители
3
Продолжение
Наименование неис- правности, внешнее проявление и допол- нительные признаки	Вероятная причина	Методы устранения	Приме чание
2. Не загорается одно из ВСУ	Вышла из строя лампа ВСУ Вышла из строя индикаторная лам- па в блоке-преоб- разователе	Подключить не работающее ВСУ к исправному ка- налу Если лампа в ВСУ не загорится, то ее нужно за- менить Подключить не- работающее ВСУ к исправному ка- налу. Если лампа в ВСУ загорится, то необходимо за- менить индикатор- ную лампу в не- исправном канале блока-преобразо- вателя
9. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Цветомузыкальная установка БЛИК-1
заводской номер -------------соответствует техническим
условиям 1.790.002 ТУ и признана годной для эксплуатации.
Дата выпуска
А
Представитель ОТ К
Заполняется в магазине
Цветомузыкальная установка БЛИК-1 №
Приобретена в
в магазине
Дата продажи
м.п.
Продавец
4
10. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует соответствие цве-
томузыкальной установки БЛИК-1 требованиям техниче-
ских условий 1.790.002 ТУ при соблюдении владельцем пра-
вил эксплуатации, изложенных в руководстве по эксплуа-
тации.
Гарантийный срок эксплуатации 12 месяцев со дня про-
дажи через розничную торговую сеть. Хранение в торговой
сети не должно превышать 2 года.
При отсутствии в руководстве по эксплуатации отметки
о дате приобретения изделия, срок гарантии исчисляется со
дня выпуска его предприятием-изготовителем.
Без предъявления инструкции по эксплуатации и при
нарушении сохранности пломб на изделии претензии к ка-
честву работы изделия не принимаются и бесплатный ре-
монт не производится.
В течение гарантийного срока эксплуатации владелец
имеет право на бесплатный ремонт изделия. Бесплатный ре-
монт производится заводом-изготовителем.
Ремонт изделий, вышедших из строя по вине владельца
в течение гарантийного срока либо по его истечении, про-
изводится за счет владельца.
Обмен не исправных изделий производится в соответ-
ствии с действующими республиканскими правилами обме-
на промышленных товаров, купленных в розничной торго-
вой сети, государственной и кооперативной торговле, из-
данными в соответствии с типовыми правилами обмена.
Примечание. Выход из строя электрических ламп не является
основанием для возврата ЦМУ предприятию-изготовителю.
Цена 75 руб. Прейскурант № 084-02-1984-доп. 50 поз. 187.
-ч-
Адрес завода-изготовителя:
270020, г. Одесса, ул. Хворостина, 45 з-д «Нептун».
Внимание!
В связи с постоянной работой по совершенствованию
ЦМУ БЛИК-1, повышающей его надежность и улучшающей
эксплуатационные характеристики, в конструкцию могут
быть внесены незначительные изменения, не отраженные в
настоящем руководстве по эксплуатации.
5
Расположение и назначение орган.авуправления
на лицевой панели длока-прео^азователя
{- дшок-преодразомтель; 2.-индикатор включения сети;
3-выключатель сети;р-индцкатсрные окно; 5-ре -
гумторы входного уровня каждого канала; &-регуля-
тор уровня сигнала на входе изделия.
Расположение и назначение гнезд подключения
но задней панели Влока-преоЗразобателя
1	3
1 - гнездо для подключения источника сигнала; 2.-пре-
дохранители сети; 3-гнездо для подключения ВСУ.
Рис.2
^стРойство ВСУ
Корпус- 9
1 ' z — лампа- -?
’ ' с^офИльтр 4 __
рис 3
обрамление
8

Перечень ялемептоя
। Зона 1	Поз. обозначение	Наименование	Кол,	Приме- чание
		1 Перечень элементов
	EL1...EL3 EU1. EU2	Лампа МН-6,3-0,3 ГОСТ 2204—80 Вставка плавкая ВП1-1-1.0А 250 В	3
		аГ0 481 303 ТУ	2
	HL	Диод светоизлучающий АЛ310А
		аАО 336 245 ТУ	1
	R)	Резистор 1СП-1-1-10 кОм±
		±20°/о-А-ВС-3-20 ГОСТ 5574—73	1
	R12...R14	Резистор 1СП-1-1-10 кОм ±
		±20%-А-ВС-3-20 ГОСТ 5574—73	3
	Q	Выключатель ПКн41-1-2
		ЮБО 360 006 ТУ-78
	XS1	Соединитель ОНЦ-ВГ-4-6/1в-Р
		ГОСТ 12368—78	) 1
	XS2... XS4	Розетка двухполюсная РД1-1
		га0 364 010ТУ	3
		Узел БЛИК-1 АТГ5 121015 Конденсаторы
	С1	К!0-7 В-Н30-0.01 мкФ-!-20%
	С2	ГОСТ 25814—83	1
		К50-12-12В-10 мкФ СЖ0 464 079 ТУ	1
	сз	К50-12-25В-200 мкФ ОЖО 464 079	1
	С4	К50-12-12В-10 мкФ ОЖО 461 029 ТУ	1
	С5	К73П-3-0," мкФ+10%	i
	С6	ОЖО 461 029 ТУ КЮ-7В-Н30-Д01 мкФч-20%	1
		ГОСТ 25814-83	1 1
	С7	К50-12-12В-2 мкФ ОЖО 461 029 ТУ	1
	С8	К73П-3-0.1 мкФ±10%
	С9, СЮ	ОЖО 461 029 ТУ К73-17-400В-0.47 мкФ±10%-В	1
		ОЖО 461 104 ТУ	2
		Резисторы МЛТ ГОСТ 7113—77
	R2	МЛТ-0,25-15 кОм±5%	1
	R3	МЛТ-0,25-330 кОм±5%	1
	R4	МЛТ-0,25-6,8 кОм±5%	1
1	R5	МЛТ-2-51 кОм±5%	1
	R6	МЛТ-0,25-820 :<Омн-10%	1
	R7	МЛТ-0,25-6,8 кОм±5%	1 ।
	R8, R9	МЛТ-0,25-2,2 кОм±5%	2
	R10	МЛТ-0,25-3,0 кОм±5%	1 1
	R11	МЛТ-0,25-470 Ом±5%	1 !
	R15...R17	МЛТ-0,25-200 кОм±5%	3
1	R18...R20	СП5-14-1 кОм ОЖО 468 501 ТУ	3 i
11
Зона 1	Поз. обозначение	Наименование	Кол.	Приме* чание
	Т1	Трансформатор ТОТ 75 ОЮО 472 010 ТУ	1
	Т2	Трансформатор РМ4.702.021	1
	VD1, VD2	Прибор выпрямительный КЦ405А УФ0 336 006 ТУ	2
	VT1.VT2	Транзистор КТ361Г ФЫ0 336 201 ТУ	2
	VT3	Транзистор КТ315Г ЖК3 365 200ТУ	1
	VT4...VT6	Транзистор КТ361Г ФЫ0 336 201 ТУ	Кз/
	VS1... VS3	Тиристор триодный КУ202Н УЖЗ 362 034 ТУ	3
