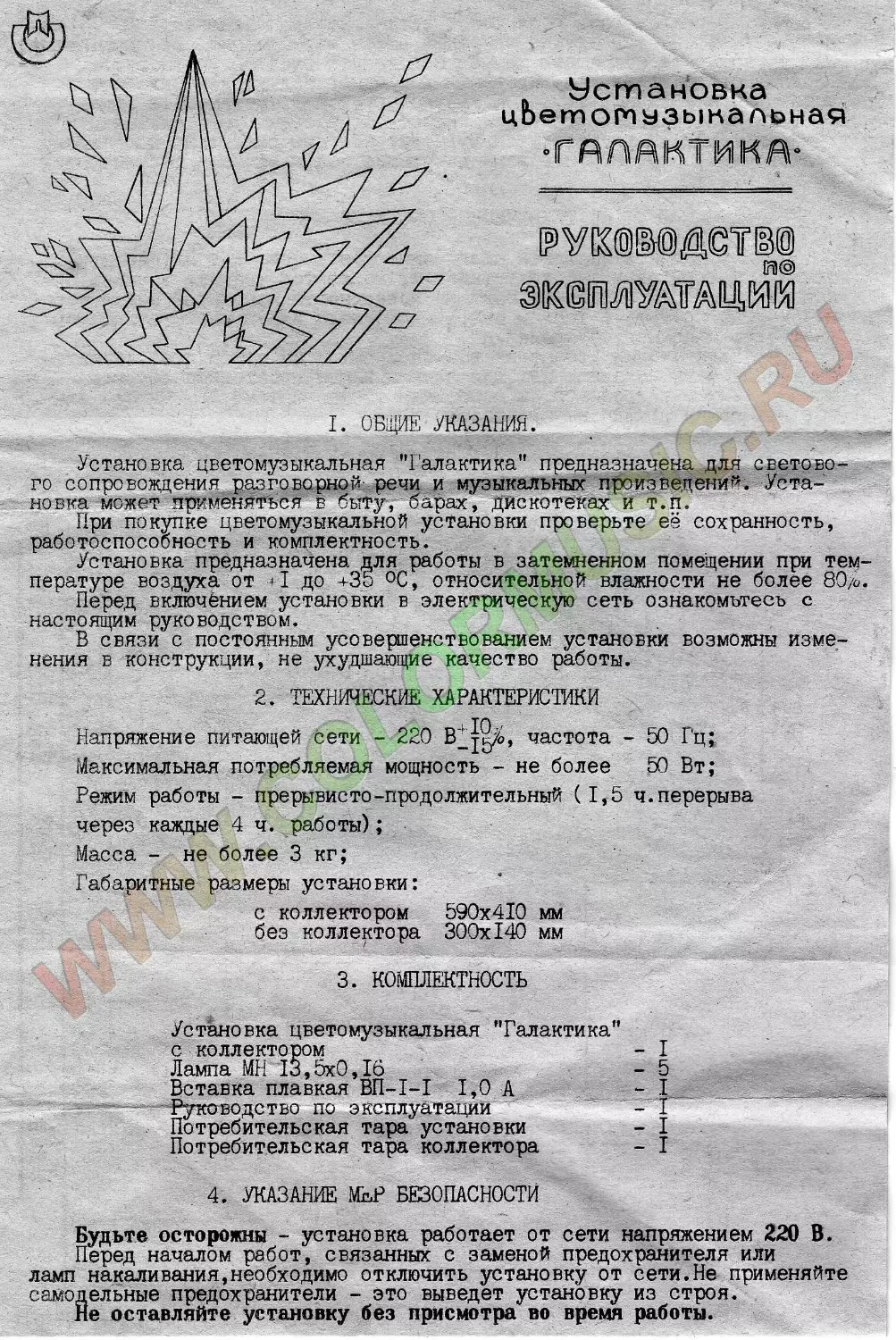

Установка
цвет от узы капьная
«ГАЛАКТИКА»
!РЖ0®|адет1во
и©
I.	ОБЩИЕ УКАЗАНИЯ.
Установка цветомузыкальная "Галактика" предназначена для светово-
го сопровождения разговорной речи и музыкальных произведений. Уста-
новка может применяться в быту, барах, дискотеках и т.п.
При покупке цветомузыкальной установки проверьте её сохранность,
работоспособность и комплектность'.
Установка предназначена для работы в затемненном помещении при тем-
пературе воздуха от +1 до +35 °C, относительной влажности не более 80/о.
Перед включением установки в электрическую сеть ознакомьтесь с
настоящим руководством.
В связи с постоянным усовершенствованием установки возможны изме-
нения в конструкции, не ухудшающие качество работы.
2.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питающей сети - 220 частота - 50 Гц;
Максимальная потребляемая мощность - не более 50 Вт;
Режим работы - прерывисто-продолжительный (1,5 ч.перерыва
через каждые 4 ч. работы);
Масса - не более 3 кг;
Габаритные размеры установки:
с коллектором 590x410 мм
без коллектора 300x140 мм
3.	КОМПЛЕКТНОСТЬ
Установка цветомузыкальная "Галактика"
с коллектором	-	I
Лампа МН 13,5x0,16	-	5
Вставка плавкая ВП-1-1 1,0 А	-	I
Руководство по эксплуатации	-	I
Потребительская тара установки	-	I
Потребительская тара коллектора	-	I
4.	УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Будьте осторожны - установка работает от сети напряжением 220 В.
Перед началом работ, связанных с заменой предохранителя или
ламп накаливания,необходимо отключить установку от сети.Не применяйте
самодельные предохранители - это выведет установку из строя.
Йе оставляйте установку без присмотра во время работы.
5.	ПОДГОТОВКА К РАБОТЕ
Установите коллектор I в отверстие крышки 3 установки. Необходи
мый развал мононитей коллектора достигается регулировкой положения
корпуса установки 4 посредством винтовых опор 5 и перемещением под-
вижного кольца 2 на коллекторе.
Установка может работать в двух режимах:
I режим. Переключатель рода работ 7 установите в положение " U" -
- микрофон С установка будет работать от встроенного микрофона .10).
I	- коллектор;
2	- кольцо подвижное;
3	- крышка установки;
4	- корпус установки;
5	- опора подвижная;
6	- розетка входа;
7	- переключатель рода работ;
8	-г ручка регулятора общей
чувствительности;
9	- ручка регулятора, яркости;
10	- микрофон;
II	- ручка регулятора канала
красного цвета;
12	- ручка регулятора канала
зеленого цвета;
13	- ручка регулятора канала
синего цвета;
14	- предохранитель;
15	- винты крепления крышки.

П режим. Переключатель рода работ установите в положение - ли-
нейный вход (в этом случае линейный выход магнитофона, проигрывателя
или др.аппарата соедините шнуром с розеткой входа 6 установки).
Установите ручки регулирования в среднее положение. Включите
установку и источник звука. Пользуясь ручкой 8, установите общий
уровень чувствительности в зависимости от поступающего сигнала.
Ручками 11,12,13 регулируется чувствительность раздельно по каждому
цветовому каналу. Яркость ламп на крышке под плафонами регулируется
ручкой 9.
6.	ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Чтобы исключить излишнее провисание мононитей, и в случае дли-
тельных перерывов в работе установки, коллектор храните в упаковоч-
ной коробке. При появлении пыли на поверхности мононитей коллектор
необходимо промыть в теплом мыльном растворе или в антистатическом
растворе, например, "Чародейка".
При эксплуатации установки возможен выход из строя предохраните-
ля 14 или ламп накаливания. Для замены лампы необходимо открыть
крышку, которая крепится к основанию тремя винтами 15. Гнезда вин-
тов крепления крышки имеют ободок.
7.	ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ
Неисправность	Причина	Способ устранения
При включении установ-	Обрыв сетевого	Проверить сетевой
ки в сеть не горит ни	шнура,неисправен	шнур и выключатель
одна лампа	выключатель сгорел предохра-	Заменить предохра-
Не работает одна из ламп	нитель Перегорела лампа	нитель Снять крышку и заме-
накаливания	накаливания	нить лампу
8.	СВИДЕТЕЛЬСТВО 0 ПРИЁМКЕ
Установка цветомузыкальная "Галактика" соответствует техничес-
ким условиям ТУ 3-2422-91 и признана годной для эксплуатации.
9.	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Завод-изготовитель гарантирует соответствие установки требова-
ниям технических условий при соблюдении потребителем условий транс-
портирования, хранения и эксплуатации.
Гарантийный срок эксплуатации - 12 месяцев со дня продажи через
розничную торговую сеть.
Вышедшую из строя в течение гарантийного срока установку вместе
с руководством по эксплуатации следует направить по адресу:
440031, г. Пенза, ул.0кружная,3, Пензенский завод точных приборов.
Претензии не принимаются, если неисправность (повревдение) воз-
никла в результате небрежного обращения потребителя или несоблюдения
правил эксплуатации, а также при отсутствии руководства по эксплуа-
тации со штампом магазина и датой продажи.
220 В
Штамп ОТК
Свободная розничная цена
Дата изготовления^.^й/^>_
Дата продажи
Зав.номер ОГ263
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
VT1...VT6, VT8...VTI0, УТ17-КТ315Б.VT7-KT819A.m..VTI6,VT'18-KT8'l6B
