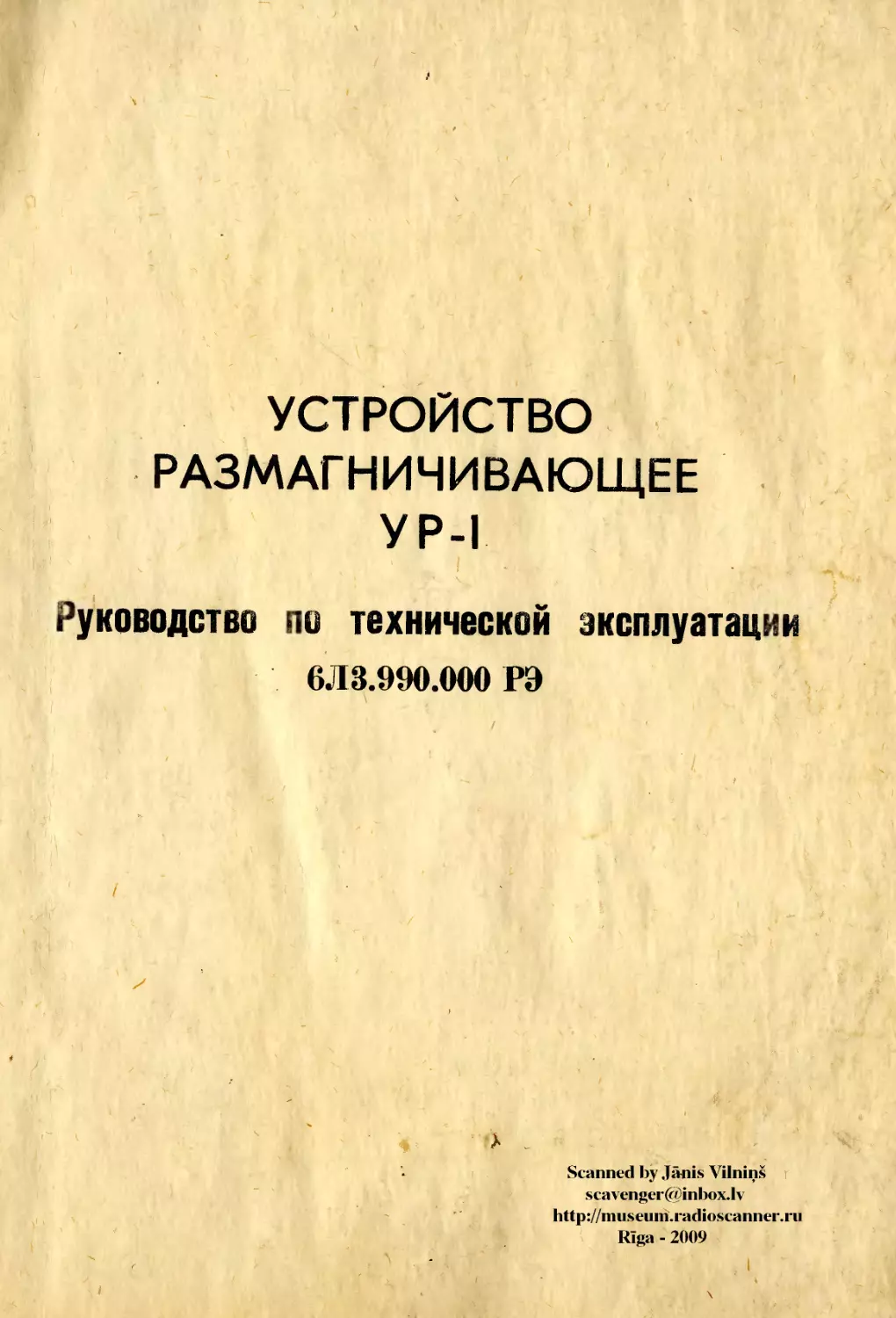

УСТРОЙСТВО
РАЗМАГНИЧИВАЮЩЕЕ
У Р-1
Руководство по технической эксплуатации
6Л3.990.000 РЭ
/
Scanned by Janis Vilnins
scavenger@inbox.lv
http://museuin.radioscanner.ru
Riga - 2009
УСТРОЙСТВО РАЖАГНИЧИШда
УР-1
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
. 6Л3.990.000 РЭ
197.2г
УР-I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОМ ЭКСПЛУАТАЦИИ
СОДЕРЖАНИЕ
Введение
Техническое описание
I.	Назначение
2.	Технические данные
3.	Состав изделия
4.	Устройство и работа
5.	Маркировка и пломбирование
б.	Тара и упаковка
Инструкция по эксплуатации
7.	Общие указания
8.	Меры безопасности
9.	Подготовка к работе
ТО. Работа с изделием
II.	Характерные неисправности и методы их устранения
12.	Техническое обслуживание
13.	Правила хранения
14.	Транспортирование
Стр. 2
УР-I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
ВВЕДЕНИЕ
Настоящее руководство по технической эксплуатации предназначе-
но для изучения принципа’действия и устройства размагничивающего
устройства и для обеспечения правильной его эксплуатации.
Руководство по технической эксплуатации состоит из техническо-
го описания и инструкции по эксплуатации.
Размагничивающее устройство именуется в дальнейшем УР-1.
Стр Л
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Сгр.4
УР-I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
»	I
I.	НАЗНАЧЕНИЕ
Размагничивающее устройство предназначено для стирания записи
с магнитных лент, намотанных на катушки, диаметром не более
300 мм, шириной до 25,4 мм включительно, без его перемотки; слу-
жит для стирания записи с магнитных лент, направленных в кассеты
бортовых кассетных накопителей с максимальными габаритными разме-
рами 250x160x35.
Устройство рассчитано на работу:
при относительной влажности 98$ и температуре 3§°С;
в интервале температур от +5 до +40°С;
при питании от сети переменного тока напряжением 220+10$ В
частоты 50 Гц, в режиме: 2 минуты включения,30 минут пауза.
2.	ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1.	Относительный уровень стирания не более-55 дБ для всех
типов лент шириной от 6,25 до 25,4 мм, намотанных на катушки диа-
метром не более 300 мм, а также заправленных в кассеты, габарит-
ные размеры которых - 250x160x35.
Запись с магнитных лент, намотанных на катушки шириной 6,25мм
и 12,7 мм, стирается однократным размагничиванием (с одной сто-
ооны). Запись с магнитных лент шириной 19,05 мм и 25,4 мм, намо-
А	шириной 7мм
тайных на катушки, а также "слен tv, заправде нн ых в кассеты, стира-
ется двухкратным размагничиванием (с обеих сторон катушки, „
касс еты).
•
Л
2.2.	Устройство обеспечивает индикацию'режима размагничива-
ния.
2.3.	Потребляемая мощность устройства не более кВА.
2.4.	Масса устройства не превышает 3 кг.
2.5. Вреж непрерывной работы 4 часа, в режиме 2 минуты
включения, 30 минут пауза. Перерыв между следующим
4-х часовым циклом непрерывной работы должен состав-
лять не менее 2-х часов.
2.6. Габаритные размеры устройства 128x106x115.
Наименование и шифр	Обозначение	Количество в комплекте
Устройство размагничиваю- щее УР-1	6Л3.990.000	I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
4.	УСТРОЙСТВО И РАБОТА
4.1.	Устройство размагничиваютее представляет собой колебатель-
ный контур, настроенный на частоту^ « 50 Гц.
Индуктивностью этого контура является дроссель с незамкнутой
магнитной цепью. При включении установки в сеть над полюсами дрос-
селя возникает большое переменное магнитное поле рассеяния. При пе-
ремещении в этом поле магнитной ленты и плавном выводе из него про-
исходит циклическое перемагничивание каждой точки ленты, приводящее
к стиранию записанных на ленте сигналов.
4.2.	Принципиальная электрическая схема устройства представ-
лена на рис.1. -
Si
Рис.1. Электрическая схема УР-1
Электрическая схема устройства состоит из дросселя У_/, кон-
денсатора Gf, выполняющего функцию искрогасителя. Диод V1 служит для
выпрямления переменного тока. Включение светодиода АУ является ин-
даосацией включения устройства в сеть и реаша размагничивания. -•
4.3. Оаисшже конструкции
Конструкция устройства УР-I (рис.2) представляет собой устройст
во переносного типа.	.	. _ 'ц л ~ -'м - // '
' Pita .2.' Внешний вид JT-I. •

Стр. 8
УР-I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
Устройство состоит из дросселя, заключенного 2 гл. у:. .
корпус 2. В корпусе разрешаются ... л"; омх/мх',.. з\?.гц j ~
ка 3 включения напряжения питания и ;	.	•	* г у . r.j-
ный светодиод 4. Устройство включается г сеть с а. . ...л г._ .
тельного шнура и вилки 5. PaZ&w#	- 6* -
Для удобства эксплуатации верхняя часть устройства щштс.'мхчп в
виде ручки I. Кнопка установлена на верхней части корпуса.
5.	МАРКИРОВКА И П.Лй'ВХ ‘ ‘.'Т;
Коробка с упакованным прибором о:х ., стел лентой для слт> : .
на которой со стороны крышки находятся' же. ? г пломба.
Транспортировочный ящик пломбируется а. , иессо расположе-
ния очерчивается кружками красного цвета. г
6.	ТАРА И УПАКОВКА
При необходимости перемещения УР-I на большие расстояния с --
меконием транспортных средств его необхсдл -о подвергнуть упакгхх.. х*
Для этого прибор помещается в полиэтиленовый чехол, заваривается и
укладывается в ящик из гофрированного картона.
Руководство по технической эксплуатации и паспорт в псых-т : . х~
2ом чехле укладываются между прокладками из картона на изделие.
Свободные места между прибором в чехле а ящиком запсл:я.га г*, -
лздкамж из картона.
Ящик ий гофрированного картона с упад в к: др сгро- г' . .
в транспортировочный ящик, внутренняя поверхность которого
бумагой БУ~В. Свободные места в ящике заполняются прокладками нз
г: проданного картона.
Стр. 9
УР-I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
Упаковочный лист помещается в бумажный конверт и помещается
под упаковочную бумагу.
Транспортировочный ящик опломбировывается с помощью проволоки
1,2 - 10 пломбами. Прибор, подлежащий хранению более I года перед
упаковыванием должен быть законсервирован.
Консервация и расконсервация изложена в теме “Техническое
обслуживание1’ ( см.технологические карты to I, 2 ).
Стр. 9а
УР-I
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Стр.10
РУКОВОДСТВО ПО ТОНИЧЕСКОЙ ЭКСШЖТА1Ш
7.	Общие указания
УР-I работает в режиме 2 минуты включения, 30 минут пауза. Не-
обходимо в разделе 6 паспорта указать количество часов работы с на-
чала эксшхуатациж
8.	Мэра по технике безопасности
ВНИМАНИЕ. ЖШСКАЕТСЯ РАБОТА УСТРОЙСТВА В ТОИ.Ы (2 КИНУТЫ
ВКПЮТЕНИЯ, 3) МИНУТ ПАУЗА) В ЖЕНИВ 4 ЧАСОВ
ЖПШЫЗНОЙ РАБОТЫ,
9.	Подготовка к работе
Включить кабель питания в сеть 220 В 50 Гц
10.	Работа о изделием
10.I.	Положить катушку (кассету) с магнитной лентой, которую
необходимо размагнитить, на плоскую поверхность,
10.2.	Нажать кнопку УР-I, при этом должен загореться светодиод,
10.3.	Поднести УР-I к магнитной ленте, намотанной на катушку
со щекой, или заправленной в кассету, непосредственно касаясь ее
поверхности, сделать 3...4 круговых движения по спирали таким обра-
зом, чтобы при первом круговом движении габариты УР-I должны : • ’хо-
дить за пределы катушки (кассеты), но не более, чем на 10 ш.
Последующие обороты производить, утленыпая диаметр круга и при-
ближаясь к центру катушки (кассеты).для обеспечения надежного пере-
крытия всей поверхности ленты рабочей поверхностью УР-1.
СтрЛ!
з«к, 4~53 тнгчж ЗШ
УР-I
РУКОВОДСТВО ДО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
10.4.	Медленно отвести устройство на расстояние не менее I м
от катушки (кассеты), например, при счете: 21, 22, 23, 24, 25 в
плоскости катушки (кассеты).
10.5.	Отпустить кнопку.
ВНИМАНИЕ. ОТПУСТИТЬ КНОПКУ ТОЛЬКО ТОГДА, КОГДА УР-I ОТНЕСЕНО
НА РАССТОЯНИЕ НЕ МЕНЕЕ I М ОТ КАТУШКИ (КАССЕТЫ).

10.6.	Запись с магнитных лент шириной 6,25 мм и 12,7 мм, намо-
танных на катушки, стирать однократным размагничиванием (с одной
стороны катушки).
Запись с магнитных лент шириной 19,05 мм и 25,4 мм, намотанных
на катушки и запись с магнитных лент шириной 12,7 мм, заправленных
в кассету, стирать двухкратным размагничиванием, т.е. с двух сторон.
10.7.	При размагничивании магнитной ленты, намотанной на катуш-
ки без щеки, размагничивание произвести, не касаясь торца рулона ра-
бочей поверхностью УР-I во избежание повреждения краев ленты. При
этом зазор между рабочей поверхностью устройства и магнитной лентой
должен быть минимальным (не более 3 мм).
II.	Характерные неисправности и методы
их устранения
Наименование или проявление неисправности	Вероятные причины	Методы устранения неисправности
При нажатии кнопки не заго- рается индикаторная лампоч- ка (светодиод)	Обрыв в цепи . i Нет напряжения в сети	Разберите, про- верьте монтаж Проверьте напря- жение в сети
К—Л>й
азк. 4753 тм^лж 3&-
РУКОВОДСТВО ЛО ТЕХНИЧЕСКОЙ ЭКОШУАТАШШ
12.	ТЕШШСКОЕ ОБСЛУЖШАНИЕ

990. ОООРЭ
6J. ЩУг. -fz

Стр* 14
ТЕХНОЛОГИЧЕСКАЯ КАРТА	1			На страниь 14	tax
Наименование работы	Расконсервация УР-1
Содержание операции и технические требования (ТТ)			Работы, вы- полняемые при отклоне- ниях от ТТ	Конт- роль
 I. Вскройте полиэтиленовый чехол с УР-I и полиэтиленовые чехлы с ответными частями и удалите мешочки с силикагелем. 2. Запишите дату расконсервации в. паспорте ( раздел 4 ) <			V
Контрольно-проверочная > аппаратура	Инструмент и приспособления <	Расходуемые материалы

УР-1
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
VT- till
603 990.<90099
9 M. Ы 993'/z. -iZ Ozj.,9
1 нГ Т1 » H U1	ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2	На страницах 15-19
	Наименование работы 	 КОНСбр^аЦИЯ УР—I
	Содержание операции! и технические требования (ТТ)	Работы, выпол- няемые при от- клонениях от ТТ	Конт- роль
	I.He позднее 24 ч после проверки УР-I на работоспособность проведите консервацию. Общая продолжительность консервации не должна превы- шать 48 ч с момента поступления на место консервации. Консервацию проведите в помещении с температурой не ниже 15°С и относительной влажностью не более 80$ при условии исключения попа- дания атмосферных осадков или пыли на консервируемое устройство. Консервируемое устройство должно иметь температуру, равную темпера- туре окружающего воздуха или вышё, ио не более 35°С. Помещение и участки консервации не должны располагаться в цехах, имеющих источники агрессивных газов. Хранение химикатов, кислот, щелочей и т.п. в помещениях для консервации не допускается.
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
W- #7 7

Содермание операции и технические требования (ТТ)
Работы, еы- полняемые	Конт-
при отнлоне-	роль
ниях от ТТ
СЬ
2. Высушите силикагель-осушитель КСМГ при температуре 150-170°С
в течение 4 ч.
3. Храните высушенный силикагель ( не более 7 суток ) в чистой, сухой,
плотно закрывающейся таре ( например, в стеклянных бутылях с при-
тертыми пробками ).
4. Просушенный силикагель перед консервацией расфасуйте в мешочки
из
на
ны
отбеленной бязи. Норма силикагеля выбирается из расчета I кг
I м^ поверхности чехла. Размеры мешочков и их количество указа-
в табл. I.
. Таблица I
Размер мешочка, мм	Масса силикагеля- осушителя, г	Количество мешочков
130x100	180	2
5. Закрепите мешочки с силикагелем 130x100 на устройство УР-1.
УР-Т
руководства, па технической- эксплуатации
р' -//г 7
6/73.-99O.OOOfl3 у Tief. CJ.
Содержание операции и технические требования (ТТ)
Работы, вы-
полннемые , 'Тонт-
при от клоне-’ роль
I ниях от ТТ 1
6.	Поместите устройство УР-Т в чехол, изготовленный из полиэтиленовой
пленки М размерог 300x300 мм.
7.	Осторожно обжав чехол с УР-I руками для удаления воздуха, заварите
последний шов чехла при помощи утюга с температурой полоза 150~200°0
При сварке на шов подложите прокладочную ленту шириной 5-6 см
из целлофана ( или кальки, бумаги типа пергамента, конденсаторной
бумаги ). Качество шва контролируйте визуально. После окончания
сварки кромки прокладки, не приваренные ко шву, оборвите.
8.	Время от начала размещения мешочков с силикагелем на изделии до
окончания сварки шва не должно превышать I ч.
9.	Законсервированное изделие в чехле из полиэтиленовой пленки по-
местите в ящик из гофрированного картона.
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
10.	Свободные места в ящике заполните прокладками из гофрированного
картона.
( г
Ы
‘о
V! -
&/73.3ЯО.
Содержание операции и технические требования (ТТ)
Работы, еы-!
полняемые j“он1'
при отклоне-i роль
I ниях от IT *
II. Проставив дату консервации в паспорте ( раздел 4 ) , вложите
Эксплуатационную документацию в полиэтиленовый чехол и поместите
в ящик между прокладками из картона.		*
12. На наружную сторону боковой стенки ящика наклейте этикетку поли-		!
винилацетатной дисперсией, вторую вложите-внутрь ящика, предвари-
тельно проставив на них дату консервации.
Ящик склейте лентой для склейки.
13. Ящик из гофрированного картона с законсервированным прибором
поместите в полиэтиленовый чехол, заварите последний шов, как
указано в п. ?.
14. Ящик из гофрированного картона с прибором в чехле из полиэтиле-
новой пленки поместите в транспортировочный ящик. Внутреннюю
поверхность ящика выложите бумагой БУ-Б, а свободные места запол-
ните прокладками из гофрированного картона.
HJ
УР-1
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
ff?7
6ЛЗ. 990.000^3	4	Ca^yj^z
Содержание операции и технические требования (ТТ)	Работы, вы- полняемые при от клоне-	Конт- роль
	ниях от ТТ
15. После упаковывания в тарнспортировочный ящик последний должен
быть опломбирован с помощью проволоки .1-,2“10--пломбш!гИ,
Контрольно-кроверочная | Инструмент и приспособления ; Расходуемые материалы
аппаратура '	<	|
|	* Силикагель-осушитель КСМГ
। Полиэтиленовая пленка МО,20
| первый сорт ГОСТ 10354-73
Бязь отбеленная, шпагат
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
13. ПРАВИЛА ХРАНЕНИЯ
УР-I требует аккуратного обращения в процессе эксплуатации,
при хранении на складе и транспортировании.
УР-I должно содержаться в отапливаемых помещениях не более
I года без консервации и не более 3 лет с консервацией, где поддер-
живается температура в пределах от +5 до +40°С и относительная влаж
ность воздуха не более 70 %.
Допускается кратковременное повышение относительной влажности
воздуха до 80 % ( но суммарно не более одного месяца в год ).
Суточный перепад температур не должен превышать 5°С.
При хранении свыше указанного срока и в других необходимых
случаях изделие должно быть подвергнуто консервации или переконсер-
вации. Последовательность проведения работ по расконсервации и кон-
сервации изложена в теме "Техническое обслуживание" ( см.карты 1,2).
Сроки хранения после консервации устанавливаются по
ГОСТ 9.014-78.
14. ТРАНСПОРТИРОВАНИЕ
УР-.Т в транспортной таре разрешается транспортировать любым
видом транспорта на любые расстояния; с предохранением тары с упа-
кованными изделиями от смещений, соударений и непосредственного
воздействия осадков. Погрузка и выгрузка ящиков с изделиями должна
производиться со всеми предосторожностями, исключающими удары и
повреждения ящиков.
РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ
Лист регистрации изменений
Изме- не* НИЯ	Номера листов (страниц)				Всего листов (стра- *ниц) в доку- менте	Номер доку- мента »	Входящий номер со- проводи- тельного документа и дата	Подпись	Дата
	изме- нен- ных	заме- нен- ных	новых	ан ну- лиро- ван- ных
г 5 6	*»	/</г ff f{ 6 fyf2	* W • Ж Ш 7^9^	aim* »< ""	/3 /3 S3 ZZ 22	(Ц2ЯЗ-73 пм-а 'тШЗ-л ШзШз	7	?< ш	27^73 /2^3^ <333^ ^3£7
Стр.В^/
